Каковы основные параметры IRF840. Для каких задач подходит этот MOSFET. Как правильно использовать IRF840 в схемах. Какие есть аналоги и альтернативы.

Содержание

Что такое IRF840 и его ключевые особенности

IRF840 — это мощный N-канальный MOSFET транзистор, способный коммутировать большие токи и напряжения. Его основные характеристики:

  • Максимальное напряжение сток-исток: 500 В
  • Максимальный постоянный ток стока: 8 А
  • Сопротивление канала в открытом состоянии: 0.85 Ом
  • Пороговое напряжение затвора: 2-4 В
  • Корпус: TO-220

Благодаря этим параметрам IRF840 отлично подходит для применения в силовой электронике, преобразователях напряжения, драйверах двигателей и других устройствах, требующих коммутации больших мощностей.

Области применения IRF840

Основные сферы использования этого MOSFET транзистора:

  • Импульсные источники питания
  • Инверторы
  • Управление электродвигателями
  • Аудиоусилители класса D
  • Светодиодные драйверы
  • Зарядные устройства

IRF840 хорошо справляется с задачами, где требуется высокая скорость переключения и низкие потери на проводимость. Как вы думаете, в каких еще областях можно применить этот транзистор?


Как правильно использовать IRF840 в схемах

При работе с IRF840 важно учитывать следующие моменты:

  1. Обеспечить надежный теплоотвод, особенно при больших токах
  2. Использовать драйвер затвора для быстрого переключения
  3. Защитить затвор от перенапряжений
  4. Правильно рассчитать цепи снаббера для подавления выбросов
  5. Учитывать паразитные индуктивности при разводке платы

Соблюдение этих правил поможет реализовать все преимущества IRF840 и избежать проблем при эксплуатации. Какие еще рекомендации вы бы дали по применению этого MOSFET?

Сравнение IRF840 с аналогами

На рынке представлено множество MOSFET транзисторов со схожими характеристиками. Как IRF840 выглядит на их фоне?

МодельUds max, ВId max, АRds(on), Ом
IRF84050080.85
IRFP450500140.4
STW11NM80800110.35

Как видим, у IRF840 не самые выдающиеся параметры. Однако его популярность обусловлена оптимальным сочетанием характеристик и доступностью. В каких случаях вы бы предпочли использовать IRF840, а не его аналоги?


Особенности монтажа и эксплуатации IRF840

При работе с IRF840 следует учитывать некоторые нюансы:

  • Транзистор чувствителен к статическому электричеству, требуется соблюдение мер ESD-защиты
  • Необходимо обеспечить надежный тепловой контакт с радиатором
  • Рекомендуется использовать теплопроводящую пасту
  • При групповом монтаже нужно учитывать взаимный нагрев компонентов
  • Важно не превышать максимально допустимые токи и напряжения

Соблюдение этих рекомендаций поможет обеспечить надежную и долговечную работу устройств на базе IRF840. Какие еще меры предосторожности вы бы посоветовали при монтаже этого MOSFET?

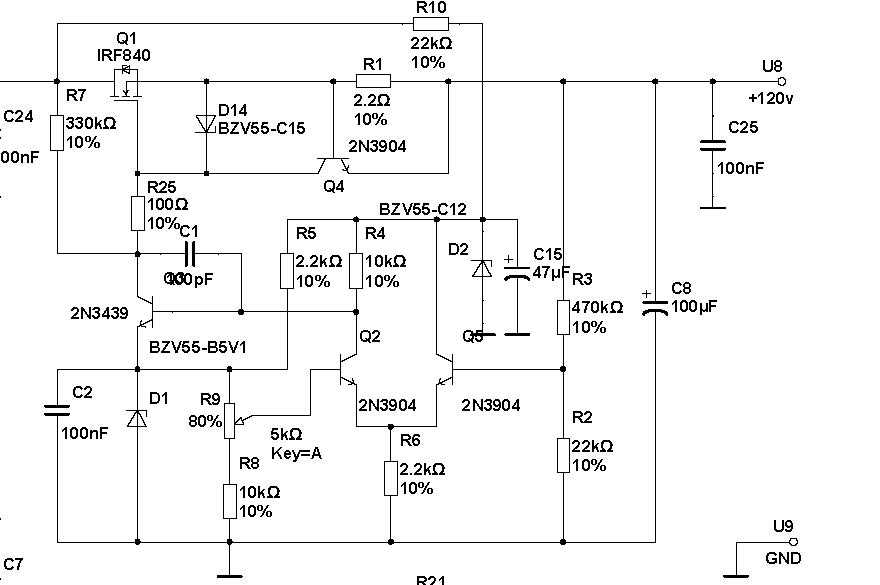

Типовые схемы включения IRF840

Рассмотрим несколько базовых схем с использованием IRF840:

1. Ключевой каскад

Простейшая схема для коммутации нагрузки. IRF840 управляется логическим сигналом через резистор. Диод защищает транзистор от обратных выбросов ЭДС индуктивной нагрузки.

2. Понижающий DC-DC преобразователь

IRF840 работает в ключевом режиме, формируя ШИМ-сигнал. Дроссель L и конденсатор C сглаживают пульсации. Диод D обеспечивает протекание тока при закрытом транзисторе.


3. Полумостовой инвертор

Два IRF840 поочередно открываются, формируя переменное напряжение на нагрузке. Требуется изолированное управление верхним транзистором.

Эти базовые схемы можно модифицировать и комбинировать для решения различных задач. Какие еще варианты включения IRF840 вы знаете?

Заменители и альтернативы IRF840

Если по каким-то причинам использование IRF840 невозможно или нежелательно, можно рассмотреть следующие альтернативы:

  • IRF830 — немного меньший ток, но лучшее сопротивление канала
  • IRF740 — более высокое напряжение (400В), меньший ток
  • IRFP450 — выше ток и меньше сопротивление, но другой корпус
  • STW11NM80 — лучшие параметры, но выше цена
  • FQP4N50 — более дешевая альтернатива с похожими характеристиками

При выборе замены важно учитывать не только электрические параметры, но и особенности конкретного применения. Какие еще факторы нужно принимать во внимание при поиске альтернативы IRF840?

Часто задаваемые вопросы о IRF840

Какое максимальное напряжение затвор-исток допустимо для IRF840?

Максимальное напряжение затвор-исток для IRF840 составляет ±20В. Превышение этого значения может привести к повреждению транзистора.


Нужен ли радиатор для IRF840?

Необходимость радиатора зависит от конкретного применения. При токах более 2-3А или работе в импульсном режиме с высокой частотой радиатор обычно необходим для отвода тепла.

Чем отличается IRF840 от IRF840A?

IRF840A — это улучшенная версия IRF840 с немного лучшими параметрами. Основные отличия:

  • Меньшее сопротивление канала (0.75 Ом вместо 0.85 Ом)
  • Более низкая входная емкость
  • Улучшенная устойчивость к лавинному пробою

В большинстве случаев IRF840 и IRF840A взаимозаменяемы. Какие еще вопросы у вас возникают по поводу использования IRF840?


Транзистор IRF840 полевой N-канальный 500V 8A корпус TO-220

Цена:

61 грн

артикул 12899

отсутствует

Тип: Полевые транзисторы
Транзистор IRF840 полевой N-канальный 500V 8A корпус TO-220 используется для подключения нагрузки с потребляемым током не более 8A

Описание товара Транзистор IRF840 полевой N-канальный 500V 8A корпус TO-220

  • Тип транзистора: N-канальный;
  • Максимальный ток «сток»-«исток»: 8A;
  • Максимальный напряжение «сток»-«исток»: 500V;
  • Тип корпуса: TO-220.

Отличительные особенности и преимущества транзистора IRF840 полевой N-канальный 500V 8A корпус TO-220

Транзистор IRF840 полевой N-канальный 500V 8A корпус TO-220 выполнен на основе пластины из полупроводника N-типа.

Как и в биполярном транзисторе, с двух сторон к пластине присоединены два вывода («сток» и «исток»), а управляющий электрод – затвор.

Меняя полярность и уровень приложенного напряжения к затвору, можно управлять сужением или расширением канала, внутренним сопротивлением, самое главное — током через транзистор.

Поскольку транзистор называется «полевым», управление производится электрическим полем, а не током базы, как в биполярном транзисторе. Это позволяет не тратить дополнительную энергию.

Транзистор IRF840 полевой N-канальный 500V 8A корпус TO-220 допускает подключение тремя способами: с общим затвором, с общим стоком, с общим истоком.

Вход полевого транзистора обладает значительным сопротивлением, что позволяет подключать высокоомный источник электрических колебаний.

Основные параметры транзистора IRF840 полевого

При расчете усилительных каскадов, необходимо исходить в первую очередь из тока, потребляемого нагрузкой.

Максимальный ток для полевого транзистора IRF840 составляет 8A. При превышении этого тока транзистор может выйти из строя.

Если нужен более мощный полупроводниковый прибор, следует купить полевой транзистор с большим выходным током «исток»-«сток».

Вторым по значимости параметром полевого транзистора является напряжение между выводами «сток» и «исток». При превышении этого параметра, транзистор может «пробиться». Для рассматриваемой модели напряжение составляет 500V.

Также транзистор IRF840 характеризуется напряжением отсечки на участке «затвор»-«исток». Этот показатель – пороговое значение, при котором ток через канал транзистора полностью прекращается.

От тока через транзистор и сопротивления канала зависит рассеиваемая мощность транзистора.

Если транзистор планируется устанавливать в высокочастотные схемы, дополнительно необходимо учитывать входную емкость и время переключения.

При проектировании схем с применением полевого транзистора IRF840 следует учитывать:

  • чувствительность к перегреву;
  • высокую вероятность пробоя от воздействия статического электричества.

В связи с этим при пайке полевого транзистора следует использовать средства заземления.

Предпочтительный вариант — пайка при помощи паяльника с заземлением и регулировкой температуры.

Однако лучшим решением вопроса было бы применение паяльной станции, паяльник в которой гальванически развязан от сети, снабжен антистатической защитой и регулировкой температуры.

Купить транзистор IRF840 полевой N-канальный 500V 8A корпус TO-220 в Киеве можно сделав заказ через корзину сайта Интернет-магазина Electronoff.
