Что такое инфракрасные нагревательные элементы. Какие виды ИК нагревателей существуют. Где применяются ИК нагреватели. Каковы преимущества инфракрасного нагрева.
Принцип работы инфракрасных нагревательных элементов
Инфракрасные нагревательные элементы работают по принципу теплового излучения. В отличие от конвекционных обогревателей, они нагревают не воздух, а непосредственно предметы и поверхности. Как это происходит?
- Нагревательный элемент разогревается до высокой температуры (300-700°C)
- Элемент начинает излучать инфракрасные волны
- ИК-волны проникают сквозь воздух практически без потерь
- Лучи поглощаются окружающими предметами, нагревая их
- Нагретые предметы отдают тепло в окружающее пространство
Таким образом, инфракрасные нагреватели обеспечивают быстрый и эффективный нагрев без лишних затрат энергии на прогрев воздуха.
Основные виды инфракрасных нагревательных элементов
Существует несколько основных типов ИК нагревателей, различающихся по конструкции и материалам:
1. Кварцевые инфракрасные нагреватели
Кварцевые ИК излучатели представляют собой трубки из кварцевого стекла с нагревательным элементом внутри. Их особенности:
- Рабочая температура до 1500°C
- Излучение в коротковолновом ИК-диапазоне
- Быстрый выход на рабочий режим (10-30 секунд)
- Высокая интенсивность излучения
2. Керамические инфракрасные нагреватели
Керамические ИК излучатели состоят из керамической пластины с встроенным нагревательным элементом. Их характеристики:
- Рабочая температура 300-700°C
- Излучение в средневолновом ИК-диапазоне
- Более равномерный нагрев
- Высокая устойчивость к механическим воздействиям
3. Карбоновые инфракрасные нагреватели
Карбоновые ИК излучатели изготавливаются на основе карбоновых нитей. Их преимущества:
- Рабочая температура около 1200°C
- Излучение в средневолновом ИК-диапазоне
- Высокий КПД и энергоэффективность
- Длительный срок службы
Сферы применения инфракрасных нагревательных элементов
Благодаря своим уникальным свойствам, ИК нагреватели нашли широкое применение в различных областях:
Промышленное производство
В промышленности инфракрасные нагревательные элементы используются для:
- Сушки лакокрасочных покрытий
- Термоформования пластмасс
- Пайки и сварки металлов
- Отверждения клеев и герметиков
- Разморозки продуктов
Сельское хозяйство
В сельском хозяйстве ИК нагреватели применяются для:
- Обогрева животноводческих помещений
- Сушки зерна и других сельхозпродуктов
- Создания микроклимата в теплицах
Строительство и ремонт
В строительной отрасли инфракрасные излучатели используются для:
- Сушки штукатурки и других отделочных материалов
- Прогрева бетона в зимнее время
- Отопления помещений на стройплощадках
Преимущества инфракрасных нагревательных элементов
ИК нагреватели имеют ряд существенных преимуществ по сравнению с другими системами отопления:
- Высокий КПД (до 96%)
- Быстрый нагрев объектов
- Возможность локального нагрева
- Отсутствие циркуляции воздуха и пыли
- Экологичность (не сжигают кислород)
- Простота монтажа и обслуживания
Как выбрать инфракрасный нагревательный элемент
При выборе ИК нагревателя следует учитывать несколько ключевых факторов:
- Назначение (бытовое или промышленное использование)
- Требуемая мощность нагрева
- Размеры и форма обогреваемого объекта/помещения
- Диапазон рабочих температур
- Необходимость регулировки интенсивности излучения
Правильно подобранный инфракрасный нагревательный элемент обеспечит эффективный и экономичный обогрев в любых условиях.
Инновации в области инфракрасного нагрева
Технологии инфракрасного нагрева постоянно совершенствуются. Среди последних разработок можно отметить:
- Гибкие ИК нагревательные панели
- Комбинированные ИК-УФ излучатели
- Интеллектуальные системы управления ИК нагревом
- Нанотехнологичные покрытия для повышения эффективности излучения
Эти инновации расширяют возможности применения инфракрасных нагревательных элементов и повышают их энергоэффективность.
Безопасность использования инфракрасных нагревателей
При правильной эксплуатации ИК нагреватели абсолютно безопасны. Однако следует соблюдать некоторые меры предосторожности:
- Не располагать легковоспламеняющиеся предметы вблизи нагревателя
- Избегать прямого длительного воздействия излучения на кожу
- Обеспечивать достаточную вентиляцию помещения
- Регулярно проводить техническое обслуживание оборудования
При соблюдении этих простых правил инфракрасные нагревательные элементы будут надежно и эффективно служить долгие годы.
информационная статья компании Полимернагрев на сайте tvoy-nagrev.ru
Инфракрасные нагреватели различают по материалу, из которого они изготовлены. В данной статье мы рассмотрим несколько типов инфракрасных нагревателей:

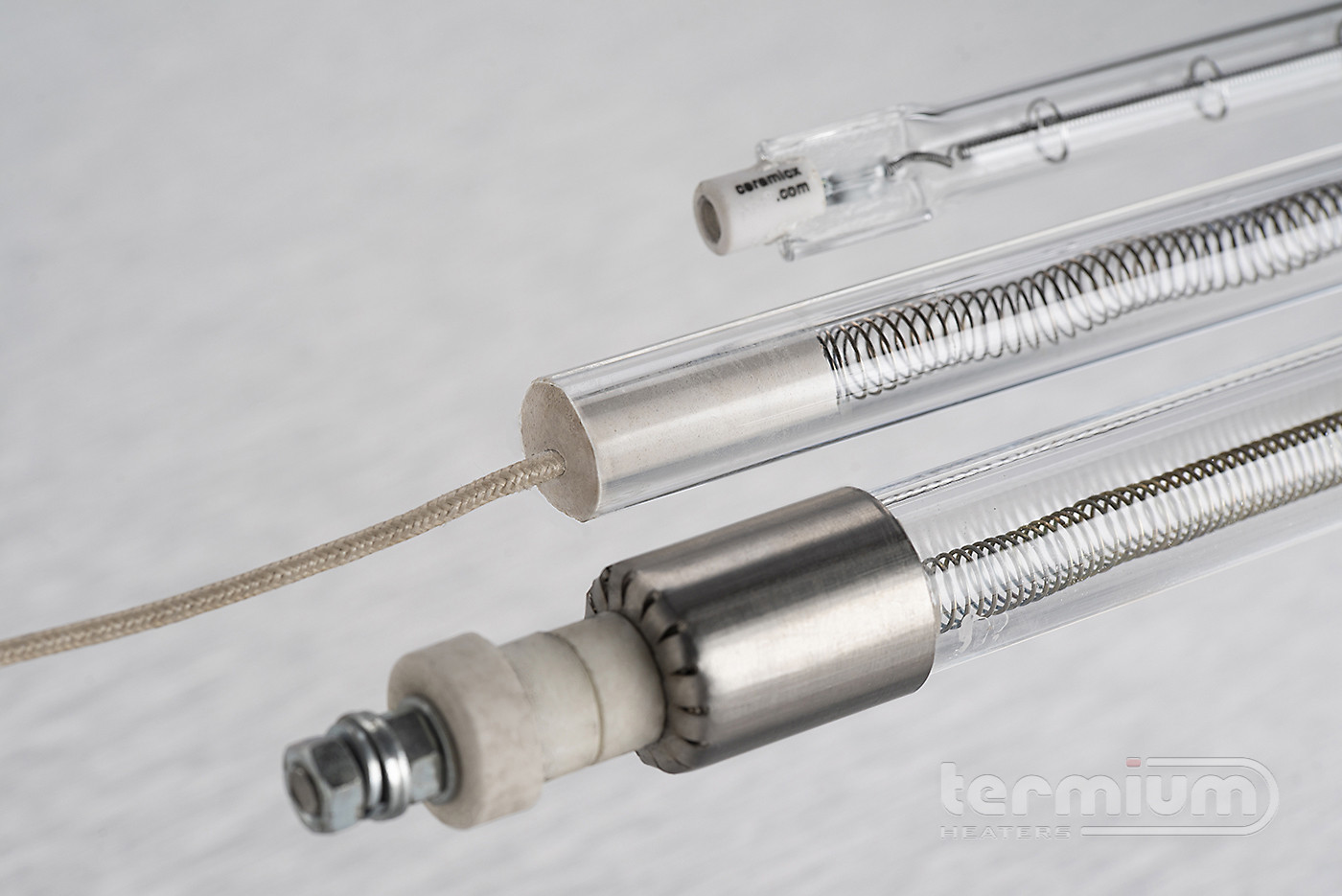

Инфракрасные нагреватели с кварцевыми трубками
Кварцевые нагревательные лампы были разработаны General Electric в 1950-х годах. Они выделяют сильное тепло с температурой выше 1,500 ° C и излучают волны со средней и короткой длиной волны в инфракрасной области. Нагреватели с кварцевыми трубками быстро нагревают окружающие тела.
В галогенных лампах КГТ кварц используется в качестве ограждающего материала, защищающего вольфрамовый нагревательный элемент, который может выдерживать более высокие температуры, чем стекло. Трубка нагревателя заполнена инертным газом под высоким давлением, содержащим галогены, газообразный бром или йод, который регенерирует атомы вольфрама в нити накала и продлевает срок службы нагревательного элемента.

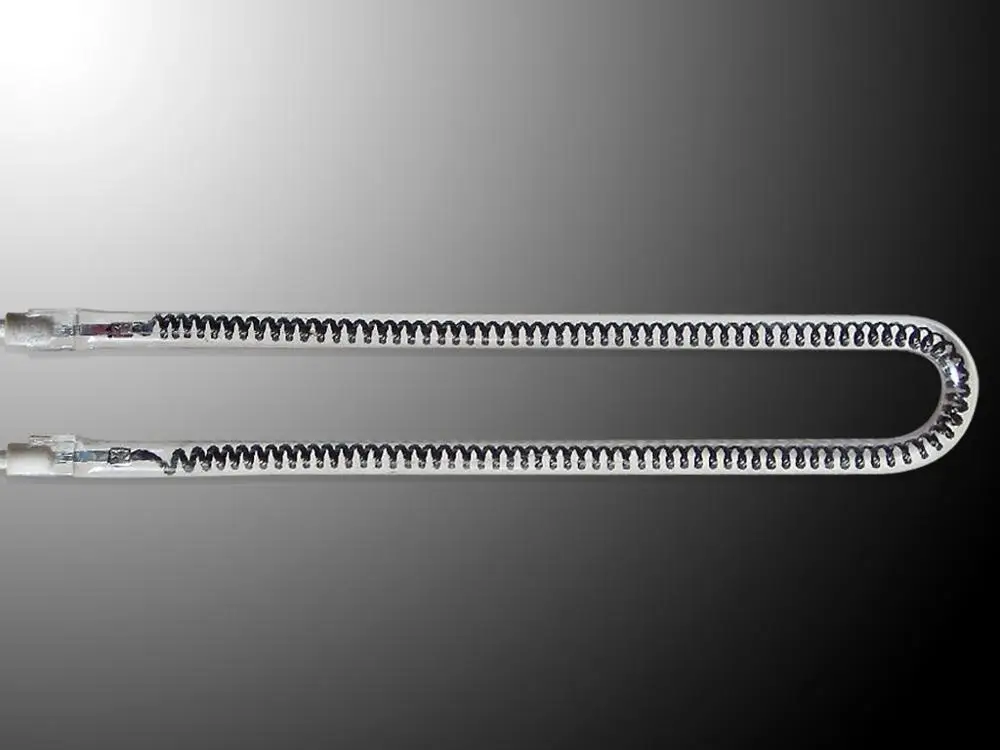

Кварцевые нагревательные элементы также могут изготавливаться с нихромовой спиралью. В таком случае кварцевые нагреватели излучают волны в среднем диапазоне. Кварцевые нагревательные элементы получили широкое распространение в промышленном нагреве благодаря быстрому нагреванию и выходу на рабочую температуру и высокой эффективности.
Кварцевые инфракрасные нагреватели используются в качестве уличных обогревателей и в различных промышленных процессах, таких как сушка, отверждение и оттаивание замороженных продуктов.

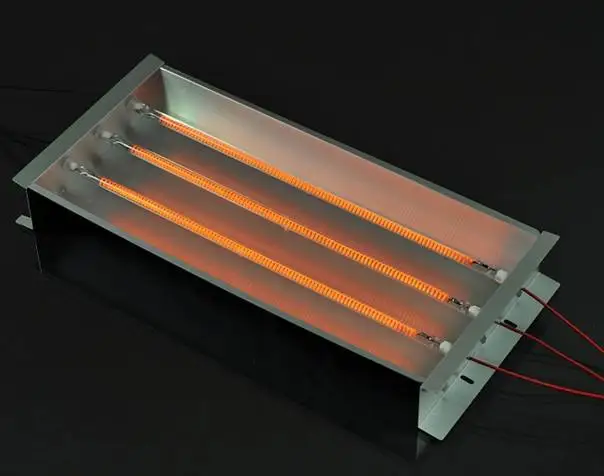

Кварцевые инфракрасные нагреватели от производителя Полимернагрев
Карбоновые инфракрасные нагреватели
Также карбоновые нагреватели имеют длительный срок службы.
Карбоновые инфракрасные обогревателишироко используются для отопления в больших, проницаемых и трудно отапливаемых помещениях: общественных холлах, террасах кафе и крытых открытых пространствах. Также средневолновые нагревательные элементы эффективны в различных технологических процессах: в сушке, термоформовке, запекании.
Карбоновые инфракрасные нагреватели
Керамические инфракрасные нагреватели
Керамические нагреватели имеют нагревательный элемент в виде нихромовой спирали, отлитый непосредственно в керамический материал. Они работают при температуре 300-700 С и излучают средние и длинные инфракрасные волны с длиной волны 2-10 микрон. Керамическая отливка бывает разной формы: плоские нагреватели ECP и ECH распределяют инфракрасное тепло по большей площади, а вогнутая форма инфракрасного излучателя ECS фокусирует инфракрасное тепло в одном месте.
Керамические нагреватели используются в комфортном отоплении и промышленных процессах, таких как сушка краски, отверждение, печать, отжиг, термоформование и упаковка. В пищевой промышленности и в медицинских учреждениях также часто используются керамические нагреватели.
Керамические инфракрасные нагреватели
Компания Полимернагрев производит различные типы инфракрасных нагревательных элементов
Инфракрасные нагревательные элементы Элемаг в сушильных установках
Инфракрасные лучи с высоким уровнем коэффициента полезного действия прогревают материалы без задействования воздушной массы между поверхностью материала и излучающим устройством.
Данный фактор положительным образом сказался на применении ИК нагревателей в сушке изделий абсолютно разного состава. Генерация лучей от ИК приборов происходит в диапазонах средней и короткой волны.
Особенности инфракрасных излучающих электронагревателей
Резистивный элемент фиксируется в материале, предназначенном для генерации ИК лучей. Зачастую в качестве таких материалов используются:
- Трубки из кварца, которые устанавливают в нагревательные кварцевые обогреватели, кварцевые излучатели трубчатой формы, галогенные тепловые нагреватели, карбоновые термоизлучатели;
- Термостойкие материалы из керамики, применяемые для производства керамических ИК нагревательных элементов серии ECS, ECP, ECH. Еще они входят в состав ИК керамических лампочек.
Стандартные лампы, излучающие свет не способны выдавать такие температуры как ИК лампы. Обычная спираль накаливания у осветительной лампочки прогревается до 2600 °С, а спираль ИК лампы накаляется до 800-2200 °С.
Почему для сушки продуктов стоит использовать именно ИК излучатели
Основное преимущество ИК сушки — высокая скорость испарения жидкости. При конвекционной и контактной сушке данный процесс занимает намного больше времени.
ИК лучи способны проходить глубже уровня поверхности материала, приблизительно на 0,1-2 мм для капиллярно пористых продуктов питания. Достигая капилляров, инфракрасные лучи отражаются и меняют свое направление большое количество раз, что способствует их полному поглощению продуктом. Коэффициент теплового обмена в итоге находится на высоком уровне.
Типы ИК сушильных установок
В качестве наглядного примера подробно рассмотрим два вида ИК камер для сушки: с радиационными излучателями, которые прогреваются от газовых установок и с электрическими ИК излучателями.
Сушки газового типа работают от горелки, которая воздействует теплом на излучающую панель. У некоторых установок внутри излучателей могут использоваться топочные газы. Данное оборудование предназначено для цикличного термовоздействия. В противном случае может возникнуть термодифузионный поток влаги, который замедлит выход жидкости из внутренних слоев просушиваемого материала.
ИК сушки классической сборки могут предназначаться для самых разнообразных сушильных работ и исходя от типа обрабатываемого материала их конструкция и размеры камеры также будут разниться. К самым распространенным видам ИК сушек относят ИК панели, туннельные сушки, ИК модули, устройства для сушки деталей авто, полимеризационные камеры и т. д.

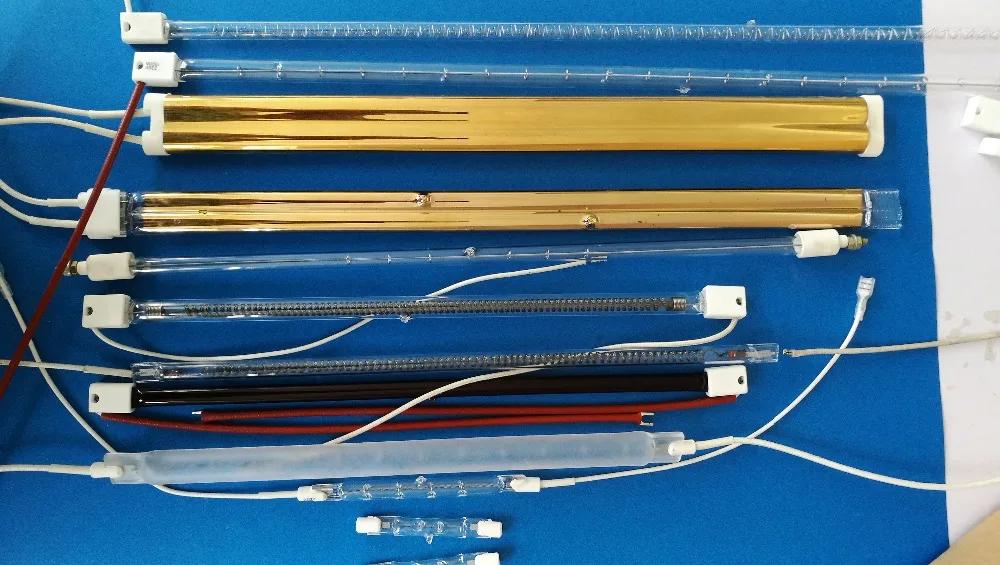

Типы инфракрасных излучателей для сушки
Керамические инфракрасные излучатели выполняют равномерный прогрев всех поверхностей попадающих под действие ИК лучей.
Наивысший уровень эффективности достигается при использовании данных нагревателей в оборудовании с постоянным термическим воздействием. Чтобы обеспечить максимально большую зону излучения, рекомендовано прибегать к моделям излучателей сферической формы серии ECS-1. За счет изогнутой поверхности излучателя ИК волны рассеиваются под углом 750, что вместе с металлическими отражателями дает возможность ИК лучам равномерно распределиться по всей нагреваемой поверхности.

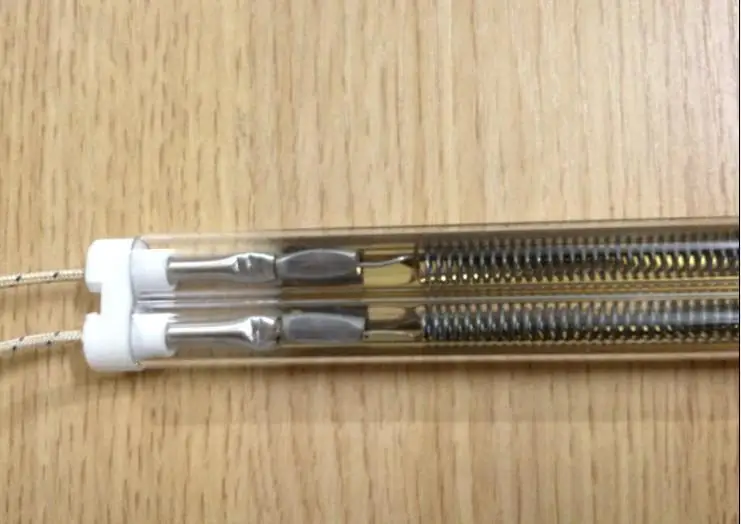

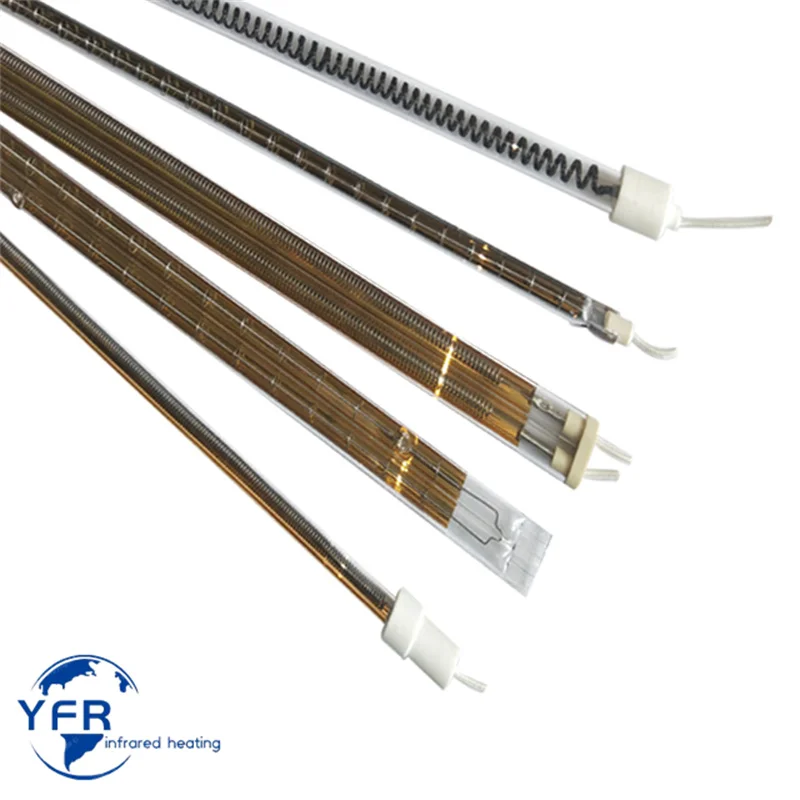

Трубчатые кварцевые излучатели рекомендовано использовать при необходимости цикличного воздействия на поверхность материалов. Выход на рабочую температуру у таких элементов достигается всего за несколько секунд, и сброс температуры происходит также быстро.

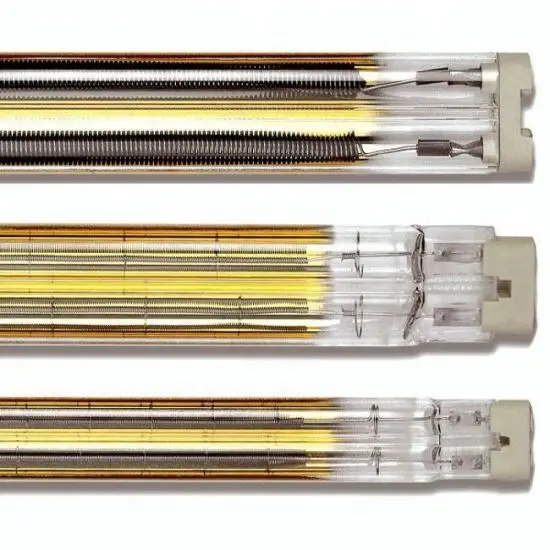

Кварцевые трубчатые галогенные лампы КГТ характеризуются наличием галогенового газа в полости между корпусом и спиралью накала.

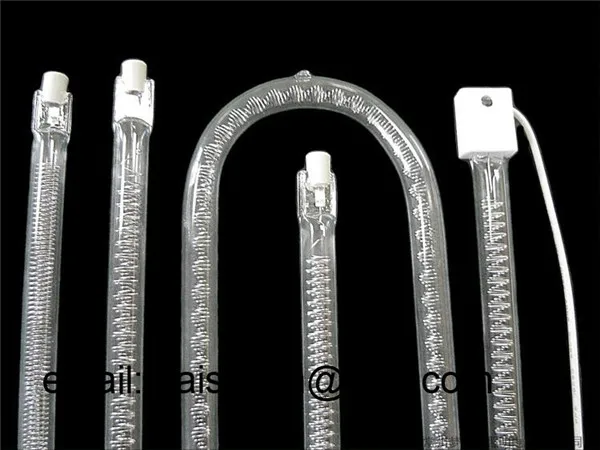

Кварцевые трубчатые излучатели классического выполнения с нихромовым резистором применяются для панелей серии QP.

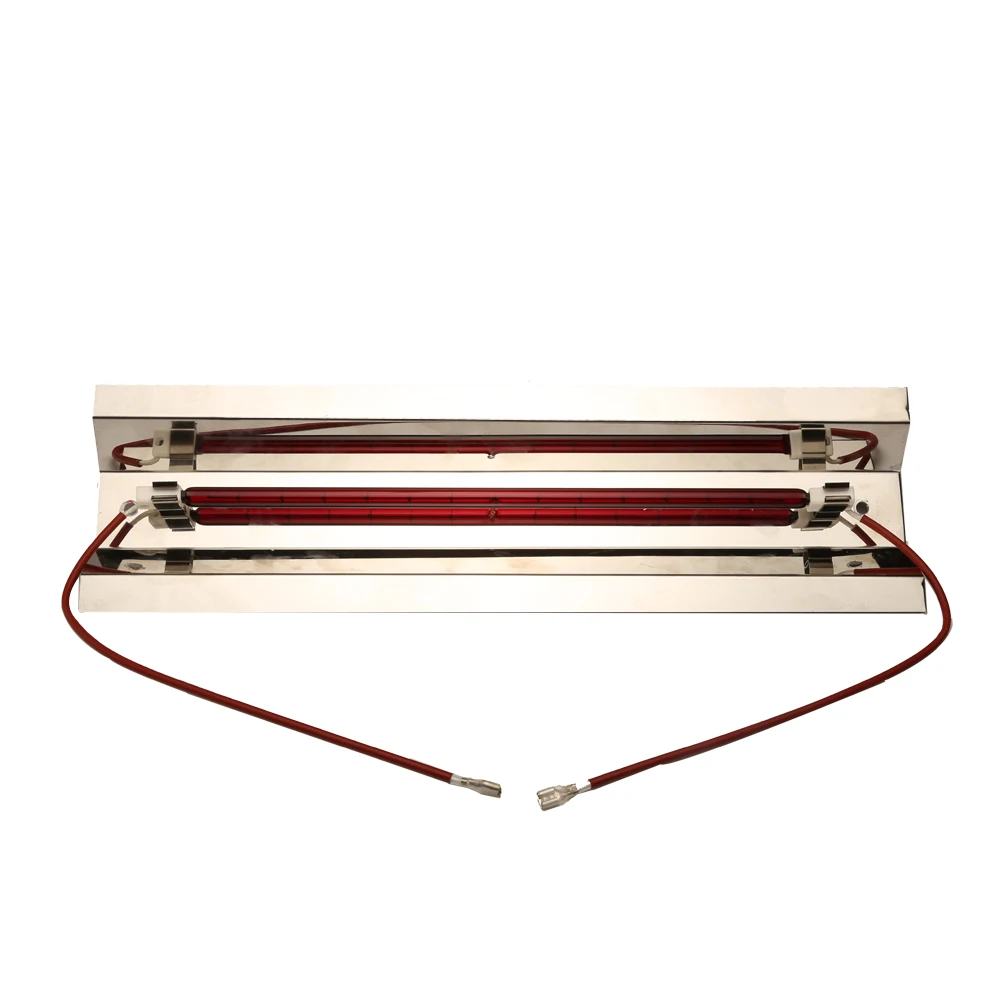

Ими также комплектуют ИК кварцевые панели нестандартных размеров.

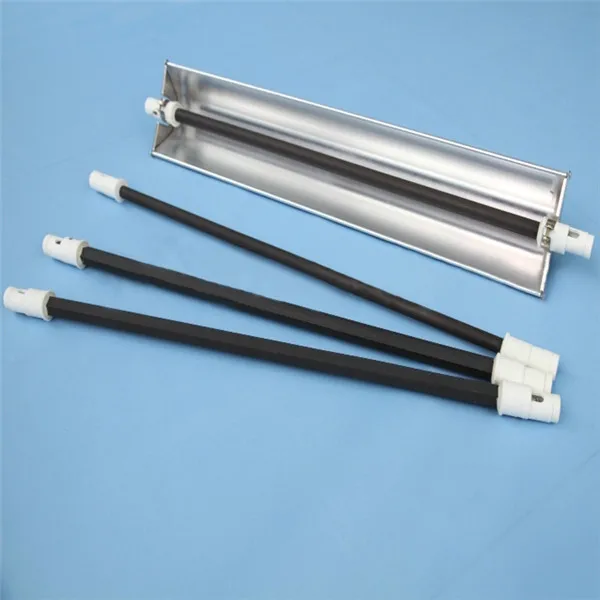

Кварцевые трубчатые карбоновые термоизлучатели оснащены высокотехнологичной спиралью из карбонового углеродного волокна, что и определило их название. Это высококачественные технологичные элементы нагрева, отлично справляющиеся с задачами сушки.
«Элемаг» производит все типы ИК излучателей для различных установок для сушки. Наши специалисты могут помочь провести полный расчет необходимого количества элементов нагрева для вашего оборудования и в точности рассчитают все параметры и характеристики излучателей для решения определенных задач.
Керамические инфракрасные нагревательные элементы
Керамические инфракрасные нагревательные элементыInfraredHeaters.com Вопросы? 1-800-442-2581 | Корзина для покупок Наш безопасный онлайн
сайт для заказа: www. | |
| Главная | Продукты | Аксессуары | Заказ | Свяжитесь с нами | Поиск | ||
MorElectricHeating.com. Мор-Инфракрасный Керамика Инфракрасные нагревательные элементы
|
|
Отражатели и панели: |
|
Термопары: | |
| |
Техническая информация: | |
|
|
Техническое руководство, охватывающее формы инфракрасного тепла, схемы излучения, дизайн панели,
Основы инфракрасного обогрева, инфракрасная энергия, коэффициент излучения, электромагнитный
Радиация, Инфракрасный спектр, Закон Стефана-Больцмана, Закон Планка, Закон Вина
Закон, температура поверхности и излучение, поверхность излучателя
Температура, спектральные кривые поглощения, физические свойства материалов,
Справочные данные, оценка потребляемой мощности, термоформование и вода
Испарение. |
Применение
Практически везде, где требуется бесконтактный источник тепла, включая
нагревание, отверждение, приготовление пищи,
и сушка. Хоть и керамический,
элементы довольно прочные и более долговечны, чем
кварца, а чистка проста благодаря брызгозащищенным, некорродирующим и глазурованным
отделка, что также делает их идеальным выбором для использования в пищевой, медицинской
помещений или других антисептических средств. Большое разнообразие размеров,
формы и удельная мощность позволяют керамическим элементам быть очень полезными при зонировании
таких как термоформование пластмасс, где
необходимы сложные схемы обогрева.
Частная маркировка
Частная маркировка с указанием имени клиента и номера детали в
Черные чернила доступны.
футов (Полнопроходной излучатель)
Рекомендуемое расстояние 8 дюймов
(200 мм) до нагреваемого материала. | msimagelist>|
| Подходит для 90% нормального приложения | msimagelist>
Щелкните здесь, чтобы увеличить изображение
НТ (Полупроходной излучатель)
| Рекомендуемое расстояние 8 дюймов (200 мм) до нагреваемого материала. | msimagelist>
Щелкните здесь, чтобы увеличить изображение
ГС (Полуквадратный излучатель)
| Рекомендуемое расстояние 4 дюйма (100 мм) | msimagelist>
Щелкните здесь, чтобы увеличить изображение
| Дополнительные элементы управления и аксессуары: | |||
Компания Payne Controls 18TP-1-15,
120 вольт, регулируемое напряжение. Портативный полупроводниковый регулятор мощности, однофазный, вход 50/60 Гц, 15
предохранитель, 6-футовая вилка и шнур.
Вся твердотельная конструкция. Подсветка включения/выключения качельки питания
выключатель. 270 оборотов потенциометра с переменным управлением выходом
напряжение: 0-95% ввода. Бортовой предохранитель «2 миллисекунды»
защита. | Компания Payne Controls 18TP-2-15, 240 вольт, регулируемое напряжение. Портативный твердотельный источник питания контроль. однофазный, 15-амперный предохранитель, 6-футовая вилка и шнур. 3600 Вт @ 240 вольт (максимальное номинальное напряжение). Все твердотельная конструкция. Перекидной переключатель питания с подсветкой. 270 оборотов потенциометра регулируемое управление выходным напряжением: 0-95% от вход. Бортовой предохранитель «2 миллисекунды» самозащиты. | ||
Компания Пейн Контролс 18ТБП-1-15,
Вход 120 В переменного тока, регулятор переменной температуры регулирует тепловую мощность от
0-100%. Выход 0–118 В переменного тока, 50/60 Гц.Компания Пейн Контролс 18ТБП-2-15, Вход 240 В переменного тока, регулятор переменной температуры регулирует тепловую мощность от 0 до 100%. Выход 0–235 В переменного тока, 50/60 Гц (также для входа 220/230 В переменного тока) | Хромалокс CH Бесконечный механизм управления. До 15 А на 120 или 240 В переменного тока. (1800 и 3600 Вт) 0-100% мощности с бесконечным контролем над первыми 50% общей мощности. Постоянно запитан в положении HI, при других настройках обеспечивает выбранный уровень входного сигнала под управлением простого биметаллического таймера. | ||
Хромалокс ВКФ
Контроллер процентного ввода. Румянец
смонтированный контроллер. Велосипедное устройство с моторным приводом, 115 и 230 В переменного тока, 20 и
25 Ампер Емкость. Процентное время может быть установлено для включения нагревателя. для выбранного процента (4-100%) предустановленного 15- или 30-секундного цикла. | Керамическая проволока
Соединители. Конусный соединитель для высоких
температурные приложения. Ребристая конструкция для легкого
использовать. Используется в электрических, отопительных и кухонных приборах. Большой разрез юбки
обеспечивает быстрый ввод проводов при сборке ручного или силового привода Максимальное номинальное напряжение 300 вольт. Перечислены как соединители напорного типа для соединения одножильный и/или многожильный провод | ||
| Защитный Рукав (стекловолокно) Вторичная изоляция электрических проводов при высокой температуре Приложения. Защитный рукав из стекловолокна (очень высокая Температура, термический отжиг). В температуры до 1200F | Клеммные колодки Изготовить
подключение проводки к нагревателям эффективно и просто благодаря безопасному дизайну. | ||
| Контроллеры питания Avatar Instruments SCR. Высокопроизводительные пропорциональные регуляторы для промышленных электронагревателей: 10 — 600 ампер, 24-600 вольт, одна или три фазы. | Инфракрасные датчики Бесконтактное определение температуры. Предварительно откалиброванные инфракрасные термопары, нержавеющая сталь, монтажные отверстия с винты, Airpurge/Aircool | ||
Электрический силовой провод MG и TGGT размеры от 4 до 22 калибра, 600 вольт, 842F (450C), оплетка из стекловолокна. | Провод термопары калибра 20, Многожильный провод для термопар и удлинительный провод | ||
1, 2, 3 или 4 полюса,
5-15 Ампер.Как заказать керамику обогреватели:
Пример № по каталогу
FT-650-240-0-L6-WH-0
Обозначает: Размер FT — 650 Вт — 240 В — Без термопары или защитной гильзы
— Выводы 6 дюймов — Белая глазурь — Стандартные штыревые клеммы
Пример № по каталогу
FT-1000-277-FRK-L8-Y-R
Обозначает: Размер FT — 1000 Вт — 277 В — Термопара FRK — Выводы 8 дюймов —
Желтая глазурь — Кольцевые клеммы
Нагреватели на заказ:
Производство время: обычно отправляется в 3 недели
- Пожалуйста
Свяжитесь с нами для заказа
напряжения и мощности, при условии технического утверждения.
- ФРК термопара
- Стандарт
6 дюймов
бисерные силовые провода.
Доступны дополнительные длины проводов: 1 дюйм. (выводы 7 дюймов), 2 дюйма (8 дюймов) ведет), 3″ (9″ провода), 4″ (10″ ведет).
3″, провода 4″ и 5″ также изготавливаются по запросу. - Штыревые клеммы стандартные, но кольцевые клеммы также доступны.
[ Главная ][ Вверх ]
Мы дистрибьютор инфракрасных обогревателей. Всегда консультируйтесь с инструкциями производителя по установке для правильного установка продуктов или систем, представленных на этом веб-сайте. © Copyright 1999-2019 Мор Электрообогрев Ассоциация, Inc. МОР
ELECTRIC HEATING ASSOC., INC. |
: 616-784-1121 — 800-442-2581 — Факс: 616-784-7775 Инфракрасные обогреватели преобразуют электричество в лучистое тепло.
Эффективная теплопередача
Как работают инфракрасные обогреватели? Инфракрасные обогреватели работают за счет преобразования электричества в лучистое тепло. Инфракрасное излучение является частью электромагнитного спектра. Жара — это такое же ощущение тепла, как зимнее солнце на лице и жар от угольного костра. Это даже та же самая форма тепла, излучаемая вашим собственным телом. Это самая основная форма отопления, известная человеку.
Инфракрасное излучение — это прямая передача тепла от обогревателя объекту (вам и окружающей вас комнате) без нагрева воздуха между ними. Это то же самое тепло, которое мы чувствуем от окружающей среды, нагретой солнцем, и длина волны наиболее эффективно поглощается телом. Он на 100% безопасен и натурален (вреден ультрафиолет от солнца, а не инфракрасный).
Сегодня новая технология в виде нашего 100% энергоэффективного инфракрасного отопления Herschel позволяет нам использовать инфракрасное лучистое отопление стильным, удобным и легко контролируемым способом.
Тепло, для которого мы были созданы
Люди — излучающие объекты. Более 60 % нашего ощущения комфорта или дискомфорта определяется притоком или потерей лучистого тепла. Только 15% нашего ощущения комфорта определяется температурой воздуха и движением.
Это означает, что мы обычно чувствуем тепло, если поглощаем тепло из окружающей среды, и часто чувствуем себя холодно, если излучаем тепло собственного тела во внешний мир.
Для большинства людей, если окружающая среда вокруг нас выше 78°F или ниже 60°F, мы чувствуем себя некомфортно, потому что наши тела либо получают, либо теряют слишком много тепла.
Итак, если мы нагреем стены, потолок и пол комнаты, в которой находимся (не воздух), по крайней мере, до 63°F, а в идеале примерно до 72°F, наши тела перестанут воспринимать, что мы теряем тепла, и нам будет тепло и комфортно. В этом заключается цель инфракрасного обогрева: создать «тепловую массу» в окружающей среде и позволить ей сохранять тепло.
Модель Summit 2600 представляет собой идеальный обогреватель для больших помещений, гаражей, веранд и студий горячей йоги. Доступен в черном или белом цвете, с дистанционным управлением или без него.
Узнать больше
Превратите свою комнату в излучатель на 360°
Инфракрасный обогреватель Herschel напрямую нагревает стены, пол и потолок здания («тепловая масса»). Как только тепловая масса нагревается, само здание сохраняет тепло в течение определенного периода времени, поэтому нагреватель должен быть включен только для доливки.
Большинство других видов обогревателей представляют собой конвекционные обогреватели, которые в первую очередь нагревают объемы воздуха, который затем должен передать свое тепло зданию, чтобы нагреть тепловую массу. Проблема в том, что горячий воздух поднимается к потолку (куда не хочется) и легко уходит при сквозняках и открытых дверях. Прямая передача тепла в здание — вот почему Herschel более эффективен и экономит энергию по сравнению с конвекционным отоплением.
