Imax b6 mini программа для компьютера: Imax b6 программа для компьютера

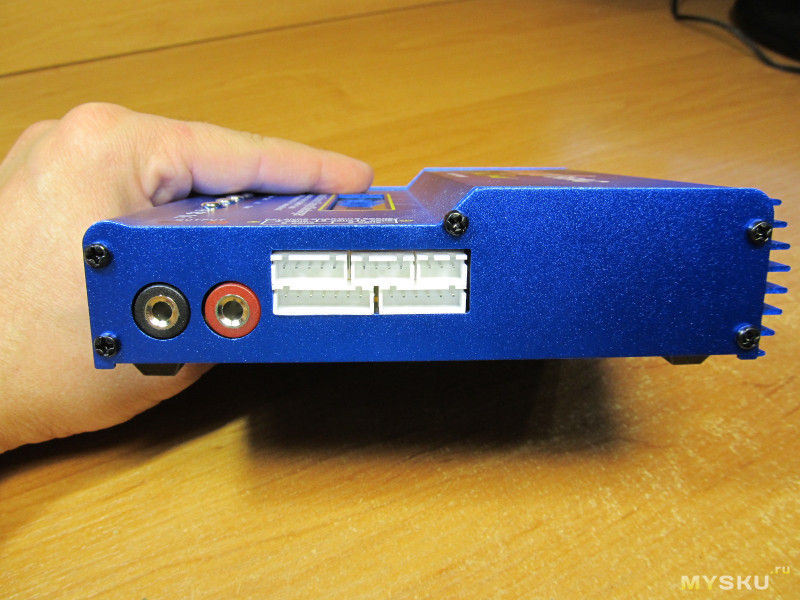

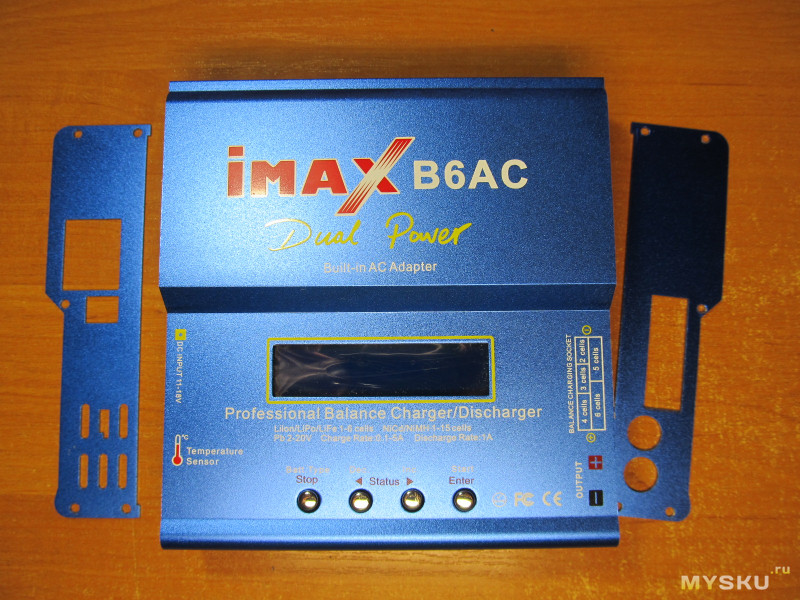

Imax b6ac v2 программа для компьютера

18 сентября 2013, 23:16

Искал толковую инструкцию, как подключить iMax к компьютеру, но так и не нашел. Много информации, но вся обрывочна. Вот решил собрать воедино. Вдруг, кому-то пригодится.

Что такое iMax, компьютер и USB объяснять не буду. Кто не знает, тому нет смысла читать эту статью.

Так вот, iMax имеет возможность в процессе заряда-разряда аккумуляторов передавать данные на компьютер через USB-RS232 TTL адаптер. Передает iMax три текущих параметра: напряжение (V), силу тока (A) и текущую емкость аккумулятора (mAh). Сам iMax у себя в памяти никаких логов не хранит. Передача идет в реальном времени, то есть специальная программа LogView считывает текущие данные и сохраняет их в лог-файл. Во время работы LogView, можно просматривать текущий график, настраивать и удобно контролировать параметры процесса.

По окончанию процесса лог-файл можно сохранить и позже загружать и работать с ним, выводить разные графики и т. п. Также есть возможность сохранения лога в различных распространенных форматах, чтобы далее работать с ними, например, в MS Excel.

Итак, начнем с того, что найдем подходящий адаптер. Теоретически, можно использовать любой USBtoRS232(COM) адаптер. Я же решил использовать устройство на чипе PL2303HX, так как несколько раз в процессе поиска натыкался на статьи, где для решения задач, подобных этой, рекомендовали именно его.

В комплекте были проводки со стандартными клеммами, которые очень хорошо подошли для подключения к штырькам айМакса. Подключение очень простое: соединяем GND (массу) устройств и TX вывод айМакса соединяем с RX вводом адаптера.

Далее в меню айМакса нужно активизировать подключение по USB.

Теперь подключаем USB-разъем адаптера к компьютеру. Для удобства, лучше воспользоваться обычным USB- удленнителем.

Windows сразу должна определить новое устройство и предложить установить для него драйвера. Я не стал их искать самостоятельно, а позволил системе найти их в центре обновления, с чем она успешно справилась.

Далее запускаем LogView.

Если не удалось скачать LogView с официального сайта, то можно скачать старую проверенную версию тут.

Теперь нужно настроить LogView. Открываем Меню > Device > Choose device and port. В открывшимся окне выбираем устройство IMAX B6 и ниже наш новый порт.

Далее запускаем на iMax какой-нибудь процесс (заряд или разряд) и открываем порт с записью (Меню > Device > Open port / recording). Запись параметров пошла. Должен начать чертиться график.

Теперь можно более наглядно контролировать процессы заряда-разряда.

Собственно, на этом всё.

ps Хочу еще добавить, что изначально пытался подключить iMax к компьютеру напрямую, без USB-адаптера, к встроенному COM-порту, но ничего не получилось. Может у меня руки кривые, не знаю, но с адаптером всё заработало сразу, без каких-либо проблем.

UPD: Тут пришлось запустить LogView под Windows7. Драйвера в центре обновления система нашла без проблем, но при запуске LogView выдала ошибку «Не открывается COM порт!». Оказалось, система сразу перехватывает новое COM-устройство и решает, что это устройство ввода, типа мыши. При этом в диспетчере устройств появляется еще одно устройство «Microsoft BallPoint трекбол для посл. порта». Помогло отключение этого устройства, затем удаление самого «Prolific USB-to-Serial Comm Port», затем поиск оборудования. «Prolific USB-to-Serial Comm Port» появился заново, а «Microsoft BallPoint трекбол для посл. порта» не появился. В результате COM-порт не был перехвачен и LogView спокойно к нему подключился.

UPD_2: Драйвер для Windows x64 — тут.

18 сентября 2013, 23:16

Искал толковую инструкцию, как подключить iMax к компьютеру, но так и не нашел. Много информации, но вся обрывочна. Вот решил собрать воедино. Вдруг, кому-то пригодится.

Что такое iMax, компьютер и USB объяснять не буду. Кто не знает, тому нет смысла читать эту статью.

Так вот, iMax имеет возможность в процессе заряда-разряда аккумуляторов передавать данные на компьютер через USB-RS232 TTL адаптер. Передает iMax три текущих параметра: напряжение (V), силу тока (A) и текущую емкость аккумулятора (mAh). Сам iMax у себя в памяти никаких логов не хранит. Передача идет в реальном времени, то есть специальная программа LogView считывает текущие данные и сохраняет их в лог-файл. Во время работы LogView, можно просматривать текущий график, настраивать и удобно контролировать параметры процесса.

По окончанию процесса лог-файл можно сохранить и позже загружать и работать с ним, выводить разные графики и т. п. Также есть возможность сохранения лога в различных распространенных форматах, чтобы далее работать с ними, например, в MS Excel.

Итак, начнем с того, что найдем подходящий адаптер. Теоретически, можно использовать любой USBtoRS232(COM) адаптер. Я же решил использовать устройство на чипе PL2303HX, так как несколько раз в процессе поиска натыкался на статьи, где для решения задач, подобных этой, рекомендовали именно его.

В комплекте были проводки со стандартными клеммами, которые очень хорошо подошли для подключения к штырькам айМакса. Подключение очень простое: соединяем GND (массу) устройств и TX вывод айМакса соединяем с RX вводом адаптера.

Далее в меню айМакса нужно активизировать подключение по USB.

Теперь подключаем USB-разъем адаптера к компьютеру. Для удобства, лучше воспользоваться обычным USB- удленнителем.

Windows сразу должна определить новое устройство и предложить установить для него драйвера. Я не стал их искать самостоятельно, а позволил системе найти их в центре обновления, с чем она успешно справилась.

Далее запускаем LogView.

Если не удалось скачать LogView с официального сайта, то можно скачать старую проверенную версию тут.

Теперь нужно настроить LogView. Открываем Меню > Device > Choose device and port. В открывшимся окне выбираем устройство IMAX B6 и ниже наш новый порт.

Далее запускаем на iMax какой-нибудь процесс (заряд или разряд) и открываем порт с записью (Меню > Device > Open port / recording). Запись параметров пошла. Должен начать чертиться график.

Теперь можно более наглядно контролировать процессы заряда-разряда.

Собственно, на этом всё.

ps Хочу еще добавить, что изначально пытался подключить iMax к компьютеру напрямую, без USB-адаптера, к встроенному COM-порту, но ничего не получилось. Может у меня руки кривые, не знаю, но с адаптером всё заработало сразу, без каких-либо проблем.

UPD: Тут пришлось запустить LogView под Windows7. Драйвера в центре обновления система нашла без проблем, но при запуске LogView выдала ошибку «Не открывается COM порт!». Оказалось, система сразу перехватывает новое COM-устройство и решает, что это устройство ввода, типа мыши. При этом в диспетчере устройств появляется еще одно устройство «Microsoft BallPoint трекбол для посл. порта». Помогло отключение этого устройства, затем удаление самого «Prolific USB-to-Serial Comm Port», затем поиск оборудования. «Prolific USB-to-Serial Comm Port» появился заново, а «Microsoft BallPoint трекбол для посл. порта» не появился. В результате COM-порт не был перехвачен и LogView спокойно к нему подключился.

UPD_2: Драйвер для Windows x64 — тут.

Содержание

Описание [ править ]

ChargeMaster — это бесплатная программа, которая дает возможность работать c зарядными устройствами SkyRC через компьютер. Программа позволяет контролировать напряжение во время зарядки и обновлять прошивку.

Особенности [ править ]

• ChargeMaster 1.02 совместим со следующими устройствами:

• IMAX B6AC V2 (артикул SK-100008),
• IMAX B6AC+ V2 (артикул SK-100009),
• SkyRC T6755 (артикул SK-100064),
• SkyRC 6X80+ (артикул SK-100068),
• SkyRC T6200 (артикул SK-100072),
• SkyRC RS16 (артикул SK-100078),
• IMAX B6 Mini (артикул SK-100084).

• ChargeMaster 2.01 в некоторых режимах не работает нормально с IMAX B6 Mini, т.к. эта версия предназначена для другого зарядного устройства.

• ChargeMaster 2. 02 совместим со следующими устройствами:

• SK-100069 SkyRC 1000W,
• SK-100008 IMAX B6AC V2 с поддержкой LiHV-режима (прошивка 1.13),
• SK-100009 IMAX B6AC+ V2 с поддержкой LiHV-режима (прошивка 1.13),
• SK-100084 IMAX B6 Mini с поддержкой LiHV-режима (прошивка 1.13).

• ChargeMaster 3.02 совместим со следующими устройствами:

• SkyRC D100 (артикул SK-100089),
• SkyRC D200 (артикул SK-100097).

SkyRC iMax B6 mini глазами электроника

Представляю не совсем обычный обзор популярной зарядки — он написан не столько пользователем, сколько электроником схемотехником. Будет много технической информации и первая в инете реальная принципиальная схема устройства.

Официальная страничка производителя
www.skyrc.com/index.php?route=product/product&product_id=200
Там-же можно скачать инструкцию на английском языке и программное обеспечение
Зарядку заказывал почти пол-года назад у другого продавца, где их уже нет, поэтому ссылка на аналогичный товар другого продавца

Коробка со всех сторон

Инструкция только на английском языке

Само устройство завёрнуто в мягкий пакетик

Кабели в комплекте

На экран наклеена предупреждающая бирка о том, что если что-то пошло не так — сами виноваты, нечего было без присмотра оставлять 🙂

Проверка оригинальности прошла нормально (даже не сомневался)



Исходная версия прошивки V1. 10

Прошивка была обновлена на V1.12 — в ней добавилась возможность заряжать литий без подключения балансировки, что иногда может быть полезно, а иногда и опасно

Под Win8.1 прошить не удалось — прошивал под Wn7 с переключением языка на английский.
Как выяснилось позже, надо было запускать программу от имени Администратора.
Под WinXP программа отказалась запускаться.

Как работать с этой зарядкой многократно написано в других обзорах (ссылки внизу) и не имеет смысла повторяться, раздувая обзор, поэтому постараюсь рассказывать только новую информацию.

Разбирается зарядка очень просто — на 8 винтиках с торцов

Маленький нестандартный вентилятор охлаждения 25х25х7мм на 15V.

Вентилятор настолько редкий, что даже в каталоге у производителя его не оказалось, видимо по спец заказу делают…
www.snowfan.hk/products_detail/&productId=300.html
Вентилятор большего размера на это место никак не войдёт.
Температура включения вентилятора 40гр выключения 35гр, работает на выдув горячего воздуха. При нагреве, вентилятор включается сразу на полное входное напряжение и соответственно его скорость вращения определяется входным напряжением. При напряжении более 15В, вентилятор будет перегружаться и сильно шуметь.

Далее, плата откручивается от нижней крышки

И вот она, красавица 🙂





Собрана аккуратно, пайка качественная, флюс почти отмыт.
Токоизмерительные шунты нормальные проволочные — 0,03Ом для контроля тока цепи заряда и 0,1Ом для контроля тока разрядной цепи.

Полная разборка сопряжена с трудностями снятия индикатора — он намертво припаян к основной плате. Максимум, что возможно сделать без выпаивания — это немного отогнуть его


Дальше мешает разъём подключения вентилятора.

Плата была отмыта от флюса и термопасты (для подробного исследования)




Комплектные провода нормального качества, крокодилы припаяны

Реальную схему iMAX B6 mini найти не удалось, при этом схема простого B6 имеется.
nitro-racing.clan.su/_ld/0/3_RC-Power_BC6_Ch.pdf
Данная схема имеет множество ошибок, да и вид у неё такой, что глаза сломаешь, пока найдёшь, как эти кусочки между собой связываются.

Делать нечего, надо рисовать нормально читаемую принципиальную электрическую схему B6 mini…
Рисовал тщательно и очень долго, приводя её в понятный вид, потом долго думал…

Для полноразмерного просмотра щёлкните по схеме.

Работает схема вполне понятно (будет ниже), но назначение некоторых элементов разгадать так и не удалось (скорее всего это просто ошибки производителя)
— на плате распаян не подключенный керамический конденсатор

— зачем-то поставлен резистор на входе логического транзистора (который уже имеет его внутри)
— назначение диода в цепи измерения зарядного тока осталось загадкой

Спецификация применяемых компонентов:
Тайваньский контроллер под девизом «Make You Win» (чтобы выиграть)
MEGAWIN MA84G564AD48 (80C51 8bit USB 64k 12bit ADC)

IRF3205 (55V 110A 200W 8mΩ)

DTU40N06 (60V 40A 136W 13mΩ)

DTU40P06 (-60V -40A 113W 22mΩ)

12CWQ10FN (100V 12A 0,65V)

DTC114 (50V 100mA)

KST64 (-30V -500mA hFE10k)

MMBT3904 (40V 200mA)

MMBT3906 (-40V -200mA)

LM2904 (3mV, 7μV/°C)

LM393 (2mV)

LM324 (2mV, 7μV/°C)

TD1534 (340kHz 3,6-20V 2A)

78M05 (7-35V 0,5A)

Принцип работы похож на B6, схема оптимизирована для компактного исполнения, изменения в основном в лучшую сторону.

Для облегчения понимания работы схемы, упрощённо набросал отдельно силовую часть

Силовой преобразователь напряжения собран по классической схеме Step–Up/Down с одним общим накопительным дросселем и двумя ключами. Управление ключами организовано через контроллер при помощи ШИМ, которой и задаётся ток зарядки и разрядки.


Обратная связь зарядной цепи реализована чисто программными средствами.
Частота работы ШИМ в любом режиме около 32кГц
Напряжение на затворе полевика преобразователя Step Down в режиме зарядки при выходном напряжении 4В, активный уровень низкий.

Напряжение на затворе полевика преобразователя Step Up в режиме зарядки при выходном напряжении 16В, активный уровень высокий

Управляющее напряжение для полевика разрядки (работающий в линейном режиме) формируется из ШИМ сигнала через фильтр НЧ, который далее усиливается операционным усилителем (ОУ).
Обратная связь цепи разряда — аппаратная на базе ОУ.
Напряжение на выходе контроллера 11(P2. 6) в режиме разрядки

Балансировка работает по принципу дополнительной нагрузки элементов с наибольшим напряжением в общей цепи. Ток балансировки зависит от напряжения на аккумуляторе и составляет 80-160мА на каждый элемент.
Примечательно, что балансировка работает не только при заряде аккумуляторов, но и при разряде тоже, дополнительно нагружая элементы с максимальным напряжением.
Напряжение на каждом элементе измеряется дифференциальным усилителем на базе ОУ и подаётся через коммутатор на АЦП контроллера. На этот-же коммутатор подаётся сигнал с обоих температурных датчиков.

Напряжение считывается довольно точно.

Задающий кварцевый резонатор отсутствует, поэтому точность учёта времени заведомо невысока.
Проверка показала, что мой экземпляр за час убегает на 45 секунд — это вносит дополнительную погрешность измерения ёмкости 1,2% (завышает показания)

Некоторые особенности схемы B6 mini и отличия от B6:
— Имеется два стабилизатора напряжения +5В — линейный для питания контроллера и импульсный для питания подсветки индикатора и подключаемого к USB Wi-Fi модуля беспроводной передачи данных. Наличие питания на USB может сыграть злую шутку — если зарядку подключить к выключенному компьютеру, импульсный преобразователь 5В может выйти из строя!
— USB подключается непосредственно в контроллер без преобразователей.
— Схема контроля напряжения на балансных разъёмах стала более логичной и правильной.

— Схема заметно упростилась за счёт применения логических N-P-N транзисторов DTC114 (маркировка 64) и составных P-N-P транзисторов KST64 (маркировка 2V)

Обнаруженные конструктивные проблемы:
— Габаритные конденсаторы не закреплены герметиком, следовательно зарядку лучше сильно не трясти и не ронять.

Исправляется нейтральным герметиком или компаундом

— Дроссель преобразователя висит на своих ножках и вибрирует при постукиванию по корпусу.

Можно закрепить нейтральным герметиком или компаундом

— Плата разъёмов балансировки припаяна только с одной стороны.

При желании, можно дополнительно пропаять.

— Металлическая рамка дисплея касается обмотки дросселя.

Желательно проложить изолятор или просто отогнуть лапку крепления рамки.


— Одна диодная сборка установлена с лицевой стороны платы и следовательно через пластину не охлаждается — при выходном токе зарядки более 4А, она сильно греется. Простыми способами исправить не получится.

— Полевик цепи разряда охлаждается через очень толстую мягкую силиконовую неармированную термопрокладку (3,5мм), что приводит к его довольно сильному нагреву в режиме разряда. Надеюсь, производитель знал что делал.

Можно теоретически прикинуть. Теплопроводность такой термопрокладки в лучшем случае 3Вт/мК, что при площади теплового контакта корпуса TO-220 1,0см2 и дырчатого корпуса зарядки 0,6см2, толщине 3,5мм даёт нагрев 15ºС на каждый Ватт. Через выводы на плату отводится около 1Вт, остальные 4Вт передаёт прокладка — полевик нагреется не менее 100ºС (4*15+40). Реальная измеренная температура при максимальной мощности 5Вт оказалась аж 114ºС (измерял термрпарой в районе крепёжного отверстия полевика). Немного снизить его температуру можно, если между корпусом и платой мазнуть термопасты.

Охлаждение остальных полупроводников организовано через бутерброд: термопрокладка 1мм — алюминиевая пластина 4мм — термопрокладка 1мм — алюминиевый корпус
Корпус зарядки изолирован от схемы.

Зарядка имеет реальную защиту от переполюсовки питающего напряжения и защиту от переполюсовки подключённого аккумулятора, при этом защита от КЗ отсутствует.

Применяемые ОУ не являются прецизионными, поэтому изначально имеется заметная погрешность уставки малых токов. Например, при типичном начальном смещении ОУ LM2904 3мВ, ток разряда запросто может сместится на 0,03А, а заряда сразу на 0,1А! Именно поэтому производителю приходится программно калибровать каждую зарядку для уменьшения погрешности уставки токов. Однако, температурный дрейф таким образом уменьшить нельзя.
Устранить этот недостаток возможно, используя прецизионные ОУ (например AD712C, AD8676 и т.д.) и более оптимально развести печатную плату, однако это приведёт к удорожанию производства. Заводская калибровка конечно в какой-то степени снижает это смещение, однако как её проводить самостоятельно — неизвестно. По этой причине, самостоятельная замена ОУ на более качественные не имеет смысла.

К зарядке можно подключить внешний датчик температуры:
фирменный SK-600040-01

или самодельный на базе LM35DZ
Внутренний термодатчик расположен непосредственно около полевого транзистора разрядки.

Зарядка учитывает падение напряжения на соединительных проводах при протекании токов заряда и разряда (параметр Resistance Set). Значение параметра сохраняется даже при сбросе настроек по умолчанию. Не рекомендую бездумно менять это значение.
Соединительные провода Бананы-T + T-крокодилы имкют реальное общее сопротивление 38мОм, и оптимальное значение Resistance Set = 85

Некоторые программные глюки:
— отсутствует возможность корректировать напряжение заряда и разряда на Pb аккумуляторах
— литий в режиме стандартной зарядки заряжает аккумулятор до снижения тока 0. 1А и менее независимо от уставки тока зарядки, что неверно. Конечный ток зарядки должен быть около 10% от тока уставки.
— в режимах NiCd и NiMH Auto Charge ток зарядки может превышать установленное ограничение, например поставили 0,2А, а заряд идёт 0,6А
— в режимах NiCd и NiMH ловит дельту очень нестабильно и значительно выше, чем задано в настройках — это может привести к перезаряду аккумуляторов.
При установленной минимальной дельте 4mV/Cell (Default) в режиме NiCd и NiMH зарядка отключилась при падении напряжения на 10-20mV. Иногда дельту вообще проскакивает и заряжает аккумулятор до сильного разогрева 🙁
Так почему такое происходит? Дело в том, что контроллер физически не может уловить разницу 4-5mV из-за наличия делителя напряжения 1:7,47 на входе и 12bit ADC (дискрета получается почти 10mV).
Поэтому, при зарядке NiCd и NiMH необходимо либо ограничивать заливаемую ёмкость, либо использовать внешний датчик температуры.
Проверка ещё продолжается…

Соответствие реального и отображаемого напряжений при нулевом токе
0,0В – 0,00В
0,1В – 0,02В
0,2В – 0,12В
0,3В – 0,22В
0,4В – 0,32В
0,5В – 0,42В
0,6В – 0,52В
0,7В – 0,62В
0,8В – 0,72В
0,9В – 0,82В
1,0В – 0,92В
1,1В – 1,02В
1,2В – 1,12В
1,3В – 1,23В
1,4В – 1,33В
1,5В – 1,43В
2,0В – 1,93В
2,5В – 2,44В
3,0В – 2,94В
3,5В – 3,45В
4,0В – 3,95В
4,5В – 4,46В
5,0В – 4,96В
6,0В – 5,96В
7,0В – 6,96В
8,0В – 7,95В
9,0В – 8,94В
10,0В – 9,94В
12,0В – 11,92В
15,0В – 14,90В
20,0В – 19,90В
25,0В – 24,95В
30,0В – 29,95В
Занижение отображаемого напряжения означает, что аккумуляторы будут слегка перезаряжаться.

Соответствие установленного и реального тока заряда в режиме Pb при напряжении 3,5-4,5В
0,1А – 0,092А
0,2А – 0,202А
0,3А – 0,298А
0,4А – 0,399А
0,5А – 0,490А
0,6А – 0,614А
0,7А – 0,712А
0,8А – 0,802А
0,9А – 0,902А
1,0А – 0,997А
1,1А – 1,145А
1,2А – 1,245А
1,3А – 1,340А
1,4А – 1,430А
1,5А – 1,576А
1,6А – 1,675А
1,7А – 1,760А
1,8А – 1,860А
1,9А – 1,956А
2,0А – 2,13А
2,1А – 2,23А
2,2А – 2,33А
2,3А – 2,44А
2,4А – 2,55А
2,5А – 2,66А
3,0А – 3,23А
3,5А – 3,76А
4,0А – 4,20А
4,5А – 4,72А
5,0А – 5,27А
5,5А – 5,81А
6,0А – 6,33А
Включение вентилятора вызывает повышение тока на выходе на 0,03А из-за неоптимальной разводки общего провода.
С прогревом платы, ток заряда немного уменьшается, из-за температурного дрейфа ОУ, а также из-за участка фольги печатной платы в измерительной токовой цепи

График соответствия установленного и реального тока разряда в режиме Pb при напряжении 2-2,5В

Включение вентилятора вызывает повышение тока на выходе на 0,01А
Погрешность установки малых токов разряда очень велика — ток сильно занижен (особенно в диапазоне 0,2-0,8А). Именно поэтому отображаемая ёмкость аккумулятора при разряде зачастую превышает залитую ёмкость. Такое ощущение, что программная калибровка разрядного тока вообще не производилась. Для лития оптимальный ток разряда с минимальной погрешностью получается на токе 1,0А при этом будет завышение измеренной ёмкости на 3,5%

Литий в режиме Fast заряжает до падения тока зарядки 50% и менее в течение 1,5 минут. При этом аккумулятор реально заряжается не полностью (примерно до 95%).
Литий в режиме Charge заряжает до падения тока зарядки 0,1А и менее в течение 1,5 минут независимо от уставки тока зарядки.
LiPo заряжает до 4,20В на элемент (можно корректировать 4,18-4,25В), разряжает до 3,20В на элемент (можно корректировать 3,0-3,3В)
Li-Ion заряжает до 4,10В на элемент (можно корректировать 4,08-4,20В), разряжает до 3,10В на элемент (можно корректировать 2,9-3,2В)
Li-Fe заряжает до 3,60В на элемент (можно корректировать 3,58-3,70В), разряжает до 2,80В (можно корректировать 2,6-2,9В)

Свинец заряжает до 2,4В на элемент (без возможности корректировки) и падения тока 10% и менее в течение 10 секунд
Конечное напряжение разряда свинца 1,8В на элемент (без возможности корректировки) и без задержки

В режиме заряда NiCd и NMH напряжение зарядки подаётся без проверки подключения аккумулятора, при этом на выходе кратковременно появляется напряжение до 26В. Защита от КЗ при этом не работает — будьте осторожны!
В этом режиме, зарядка каждые 30сек отключает зарядный ток на 2сек для более точного контроля напряжения на аккумуляторах. Именно это напряжение и показывается.
Измеряемое входное напряжение слегка завышается — при реальных 12,00В показывает 12,18В
При входном напряжении менее 10В, на экране отображается DC IN TOO LOW (Низкое входное напряжение)
При входном напряжении более 18В, на экране отображается DC IN TOO HI (Высокое входное напряжение)

Максимальная выходная мощность зарядки сильно зависит от величины входного напряжения. Полную мощность она выдаёт только при входном напряжении 15В и более. Не зря родной БП имеет напряжение именно 15В.
График зависимости реальной выходной мощности по всему допустимому диапазону значений входных напряжений:

Максимальная мощность заряда 63Вт превышает заявленные 60Вт потому, что реальный ток превышает отображаемый на дисплее.

Альтернативные прошивки, к сожалению, пока отсутствуют.
Самостоятельная калибровка также пока недоступна.
Надписи с поверхности корпуса легко стираются 🙁

Выводы: без сомнения, зарядка B6 mini очень интересная и несмотря на недостатки, порадовала своей работой. Потенциал этой зарядки пока ограничен желанием производителя, который не торопится исправлять хотя-бы программные ошибки.
Надеюсь, информация из обзора была для Вас полезной.

инструкция на русском языке, калибровка

Автор Акум Эксперт На чтение 10 мин Просмотров 779 Опубликовано 30.05.2022 Обновлено 30.05.2022

Каждый, кто занимается аккумуляторами и аккумуляторными батареями, имеет в своей лаборатории специальное оборудование для обслуживания и тестирования химических источников тока. Одним из таких приборов является универсальное испытательно-зарядное устройство Skyrc Imax b6 mini. О нем и пойдет речь в статье.

Содержание

1. Внешний вид и комплектация
2. Как отличить оригинал от подделки
3. Внутренности
4. Характеристики и возможности
5. Как использовать и что для этого нужно
6. Как откалибровать
7. Как обновить прошивку
8. Таблица сравнения с другими версиями аймакса
9. Русская инструкция
10. Подведем итоги

Внешний вид и комплектация

Несмотря на большую мощность (60 Вт), прибор компактный – всего 102 x 84 x 29 мм.  На лицевой панели расположены органы управления. Их немного – 4 многофункциональные кнопки и информативный ЖК-дисплей.

Imax b6 mini легко умещается на ладони

На правой боковой стенке мы видим силовые гнезда типа «тюльпан» для подключения заряжаемого аккумулятора и балансировочные разъемы, которые могут пригодиться для зарядки батареи из нескольких литиевых аккумуляторов (2-6 шт.).

Правая боковая стенка

На левой боковой стенке размещен порт microUSB для подключения к ПК, рядом – гнездо для внешнего термодатчика. Здесь же расположен разъем для подключения внешнего блока питания (внутреннего устройство не имеет) и вентиляционные отверстия вентилятора принудительного охлаждения.

Этот же USB-порт служит для подключения модуля Wi-Fi, который позволит управлять устройством при помощи смартфона (iOS, Android) с установленным бесплатным приложением.

Левая боковая стенка

Задняя стенка свободна. На нижней установлены резиновые ножки, и если прибор оригинальный – голографическая наклейка.

Нижняя стенка «аймакса»

В комплект кроме испытательно-зарядного устройства входит набор кабелей для подключения батарей и аккумуляторов разного типа плюс кабель с «крокодилами» для подключения 12-вольтовой батареи в качестве БП (на фото в центре). Еще, конечно, инструкция по эксплуатации, но на английском языке.

В комплекте идут кабели для подключения аккумуляторов разных типов

В оригинальной комплектации блок питания, термодатчик и модуль Wi-Fi отсутствуют. Их придется докупить отдельно.

Как отличить оригинал от подделки

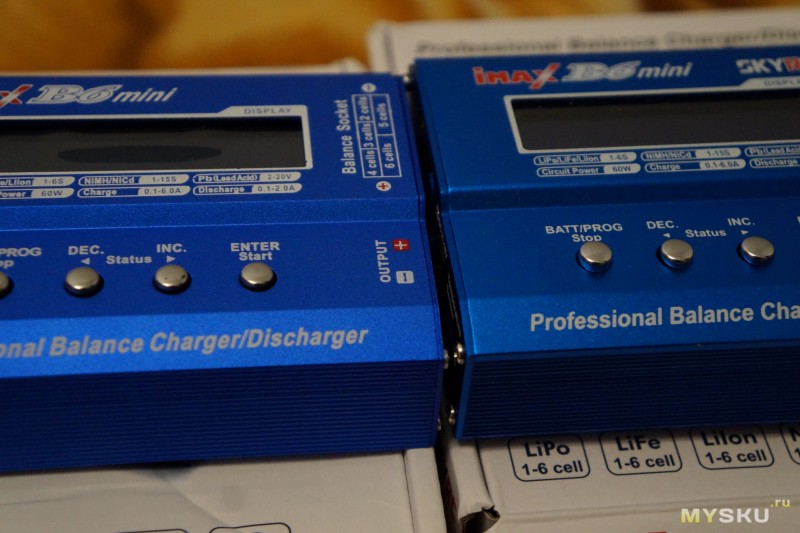

Отличить оригинал от подделки несложно. Прежде всего, это голографическая наклейка, на которой размещен проверочный код, покрытый защитной краской.

Imax b6 mini оригинал имеет на днище голографическую наклейку с защитным кодом

Одно ее присутствие говорит о том, что, скорее всего, ваше устройство оригинальное. Окончательно убедиться в этом поможет страница проверки на сайте производителя. Стираем защитное покрытие с наклейки, заходим на страницу проверки, вводим серийный номер, код проверки и выясняем, оригинал ли у нас в руках.

Производитель подтвердил – изделие оригинальное

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Проверить оригинальность прибора можно лишь один раз. Повторный ввод номера и кода вызовет ошибку с соответствующим сообщением. Это защита от копирования кода с оригинального устройства на подделки.

Второй раз такой номер не пройдет

Внутренности

Зарядное устройство выполнено в металлическом ударопрочном корпусе, который собирается при помощи всего восьми винтов. Отворачиваем винты, снимаем боковые, а затем и верхнюю стенку. Добираемся до платы. Она крепится на четырех винтах. Отворачиваем, снимаем.

Корпус разобранного Imax b6 mini

На верхней стороне платы мы видим впаянный намертво дисплей, для контроля токов заряда/разряда служат мощные токоизмерительные резисторы и шунт. Кнопки простенькие, но монтаж качественный.

Лицевая сторона платы

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Единственное, вызывает легкое недоумение то, что силовые ключи не закреплены на радиаторе, а просто прижимаются к нему через толстые, пусть и термопроводящие прокладки за счет платы, да еще и без термопасты.

Транзисторы просто прижимаются к днищу-радиатору за счет платы

Характеристики и возможности

Для начала познакомимся с основными электрическими характеристиками устройства и его функционалом.

Спецификация Imax b6 mini:

• Поддерживаемые типы аккумуляторов – Li-ion, Li-Po, LiFe, LiHV, NiCd, NiMH, Pb (Gel, Amg).
• Напряжение питания, В – 11-18 DC.
• Ток заряда, А – 0.1-6.
• Ток разрядки, А – 0.1-2.
• Емкость заряжаемых батарей, А*ч – 0.1-50.
• Балансировочные разъемы – 2S – 6S.
• Балансировочный ток, мА – 200.
• Ограничение времени заряда, мин – 1-720.
• Напряжение отсечки зарядки, В/ячейка:
  • Li-Po – 4.18-4.25;
  • Li-Ion – 4.08-4. 2;
  • LiFe – 3.58-3.7;
  • LiHV – 4.25-4.35;
  • Pb – 2-20;
  • NiMH/NiCd – дельта пик-детектор (5-15 мВ/ячейка).
• Напряжение отсечки разряда, В/ячейка:
  • NiMH/NiCd – 0.1-1.1;
  • Li-Po – 3.0-3.3;
  • Li-Ion – 2.9—3.2;
  • LiFe – 2.6-2.9;
  • LiHV – 3.1-3.4;
  • Pb – 1.8.
• Количество ячеек:
  • Li-Po/Li-Ion/LiFe/LiHV – 1-6;
  • NiMH/NiCd – 1-15;
  • Pb – 1-10.
• Количество сохраняемых сценариев – 10.
• Метод зарядки:
  • литиевые и свинцовые – CC/VC;
  • никелевые – Delta-peak.
• Выносной датчик температуры – опция.
• Связь с ПК – USB.
• Связь со смартфоном – Wi-Fi (опция).
• Дисплей – ЖК с подсветкой.
• Материал корпуса – металл.
• Габариты, мм – 102 x 84 x 29.
• Вес, г – 233.

Функции, поддерживаемые Skyrc Imax b6 mini:

• Зарядка аккумуляторов и батарей по заводскому алгоритму или сценарию пользователя.
• Разрядка аккумуляторов и батарей.
• Создание сценариев пользователя.
• Балансировка ячеек.
• Контроль состояния батареи в процессе заряда/разряда с аварийной остановкой процесса при выходе параметров за установленные пределы.
• Контроль состояния каждой ячейки с аварийной остановкой процесса при выходе параметров любой ячейки за установленные пределы.
• Измерение внутреннего сопротивления батареи и каждой ячейки.
• Оценка реальной электрической емкости.
• Подсчет количества выданной энергии.
• Быстрая зарядка, зарядка для хранения.
• Режим Re-peak для аккумуляторов NiMH/NiCd.
• Методика Delta-peak для аккумуляторов NiMH/NiCd.
• Циклическая зарядка/разрядка.
• Автоматическое ограничение по времени зарядки и отданной энергии.
• Настройка, управление и контроль работы ЗУ с компьютера или смартфона.

Как использовать и что для этого нужно

Чтобы применять прибор, необходимо докупить блок питания с постоянным выходным напряжением 11-18 В, способный обеспечить мощность, которая понадобится для зарядки (максимум 60 Вт, ток до 6 А). Его несложно найти на Алиэкспресс, но если вы не собираетесь работать с большими токами и напряжениями, можно обойтись БП от ноутбука или любым другим подходящим (и даже нестабилизированным).

Такой БП можно приобрести на Алиэкспресс

Для контроля температуры заряжаемого аккумулятора необходимо докупить термодатчик.

Выносной термодатчик для Imax b6 mini

Для работы с ПК понадобится кабель USB-A/microUSB, а для управления устройством со смартфона – модуль Wi-Fi, за который надо доплатить. Подробнее о нём вы можете узнать из видеообзора ниже.

Модуль для беспроводной связи Imax b6 mini со смартфоном

В качестве блока питания можно использовать 12-вольтовый аккумулятор, к примеру, автомобильный. Для его подключения в комплекте есть соответствующий кабель с зажимами «крокодил».

Управление устройством производится при помощи четырех кнопок:

• BATT/PROG Stop – остановить прогресс и вернуться к предыдущему шагу/экрану.
• DEC – пройти через меню и уменьшить значение параметра.
• INC – пройти через меню и увеличить значение параметра.
• ENTER/START – ввод параметра или вызов параметра из памяти.

Работа с прибором выполняется по следующему алгоритму:

1. Подключение к источнику питания.
2. Подключение батареи (для литиевых дополнительно к соответствующему балансировочному разъему).
3. Выбор типа аккумулятора.
4. Выбор режима.
5. Установка параметров режима.
6. Старт созданной программы.

В приборе прошит готовый набор программ для разных типов аккумуляторов и батарей:

В процессе выполнения той или иной программы вы можете получать в режиме реального времени следующую информацию, которая будет отображаться на экране:

• Тип батареи, количество ячеек, ток заряда, напряжение батареи и ячеек, время зарядки, количество полученной энергии.
• Уровень заряда в процентах.
• Входное напряжение.
• Температура ЗУ.
• Температура на выносном термодатчике.
• Заданный порог температуры, времени, емкости, напряжения, при которых процесс останавливается.
• Сообщение об окончании выполнения программы.

Более подробную и наглядную информацию, расширенное управление и гибкие настройки можно получить с помощью подключения к ПК или смартфону. В первом случае на ПК необходимо установить бесплатную программу Charge Master, во втором – докупить модуль Wi-Fi и установить бесплатное приложение на смартфон.

Как откалибровать

Если встроенный в Imax вольтметр неверно измеряет напряжение, то его можно откалибровать. Для этого вам понадобится образцовый вольтметр и 6 литиевых аккумуляторов любой емкости и хотя бы частично заряженных. Для этого:

1. Составляем из аккумуляторов батарею 6S, подключаем ее к соответствующему балансировочному разъему и подаем на прибор питание.

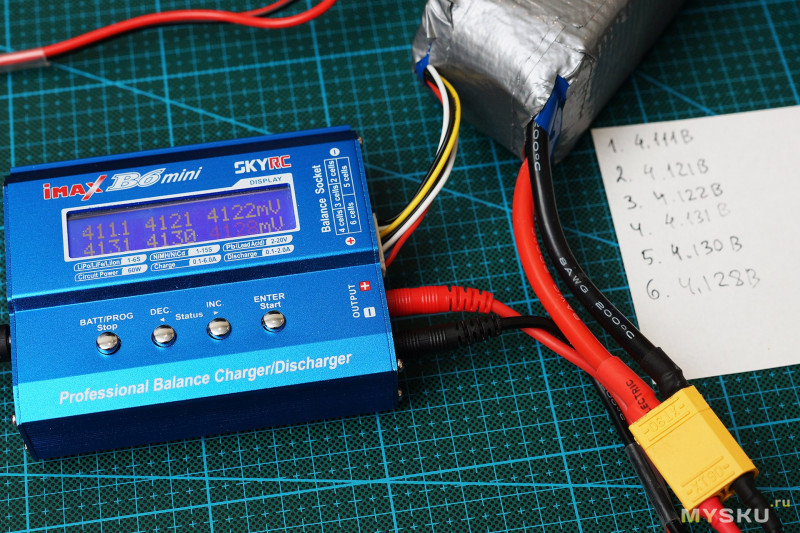

2. Заходим в меню Batt Metr. На дисплее появится напряжение всех ячеек.
3. Переходим в режим калибровки. Для этого удерживаем кнопку Enter в течение 6 секунд. В этом режиме показания одной из ячеек будут мигать.
4. Измеряем напряжение на этой ячейке образцовым вольтметром. Если оно отличается от отображаемого прибором, производим корректировку кнопками DEC и INC.

   Показания ЗУ расходятся с показаниями образцового вольтметра на 13 сотых вольта – нужна корректрировка

5. Клавишей Enter переходим к следующей ячейке и повторяем пункт 4.
6. Выходим из режима корректировки, нажав и удерживая клавишу Enter в течение 6 секунд.

Возможность калибровки встроенного вольтметра появилась в прошивке 1.14. В более ранних версиях ПО её нет.

Как обновить прошивку

1. Скачать на ПК и разархивировать версию прошивки 1.14.
2. Удерживая кнопку Enter на аймаксе, подключаем его USB кабелем к ПК. На аймаксе загорится “чёрный экран”, то есть включится подсветка дисплея, а все его сегменты станут тёмными.
3. Отпускаем кнопку и переходим к следующему шагу. В некоторых инструкциях предлагают подключить к imax питание “для подстраховки”, НО ДЕЛАТЬ ЭТО НЕ ОБЯЗАТЕЛЬНО!
4. Запускаем файл из скачанного архива и нажимаем в открывшемся окошке на единственную кнопку Upgrade.
5. Ждём около 5 секунд. В полях для текста появится надпись Some data send, please wait – и Searching device. После этого Searching device сменится на Process count. Когда проценты дойдут до 100, первая надпись изменится на Upgrade Succesfully, а на экране аймакса появится надпись DC IN TOO LOW.

Далее можно использовать прибор, но если у вас возникают проблемы, в некоторых источниках рекомендуют после обновления прошивки произвести сброс устройства через меню Load Factory Reset.

Таблица сравнения с другими версиями аймакса

Сегодня Skyrc Imax b6 mini является последней моделью линейки универсальных зарядных устройств. Функционал B6 mini отличается от предыдущих версий. Для удобства все различия мы представили в виде таблицы.

Отличия модели Imax b6 mini от предыдущих версий

Функция	Модель
	imax b6 mini	imax b6	imax b6AC	imax b6 V2	imax b6AC V2
Установка конечного напряжения заряда	+	–
Зарядка	до 6 А	до 5 А
Разрядка	до 2 А	до 1 А
Балансировка ячеек (для литиевых АКБ)	+
Режим быстрой зарядки и хранения	+
Ограничение по времени заряда и количеству отданной энергии	+
Контроль температуры батареи	внешний датчик докупается
Контроль величины входного DC питания	–	+
Создание сценариев	до 10	до 5
Многофункциональный дисплей	+
Работа со смартфоном по Wi-Fi	модуль докупается	–		модуль докупается
Работа с ПК	+	–		+	+
Питание от сети 220 В АС	–	–	+	–	+
Поддерживаемый тип батарей	Li-ion, Li-Po, LiFe, LiHV, NiCd, NiMH, PbGel, Amg	Li-ion, Li-Po, LiFe, NiCd, NiMH, PbAcid
Циклическая зарядка/разрядка	до 5 циклов
Измерение внутреннего сопротивления батареи и ячеек	+	–
Методика Delta-peak	+

Русская инструкция

Прибор сложный, и освоить его «методом тыка» не получится. Но, как отмечалось выше, русскоязычная инструкция по эксплуатации в комплект не входит. Её предлагается скачать, перейдя по ссылке:

Инструкция по использованию универсального испытательно-зарядного устройства Skyrc Imax b6 mini на русском языке

Подведем итоги

Прибор неплохой и полезный. Возможно, некоторые функции (к примеру, управление через смартфон) – скорее дань моде, чем необходимость, но в целом ничего лишнего. Единственное, можно было бы упростить управление, добавив несколько кнопок. И есть небольшие недочеты в конструкции (куда без них). В целом, повторимся, прибор достойный и заслуживающий внимания.

Сейчас читают:

Imax B6 Charger Software — universalredled

.Предисловие После того, как пользователь много лет слышал, как пользователь превозносит достоинства зарядного устройства Imax B6, я запросил его у GearBest. Это было вполне уместно, так как у меня также есть радиоуправляемая машина для обзора от GearBest. Я взволнован, чтобы врезаться в это зарядное устройство. Поскольку это мое первое зарядное устройство такого типа для хобби, мне, вероятно, придется многому научиться. Есть пакетные версии. Например, можно купить голый блок (что у меня есть здесь), как и просто настенную бородавку. И их тоже можно купить вместе.

• Программное обеспечение для зарядного устройства Imax B6
• Программное обеспечение для мини-зарядного устройства Imax B6 для ПК

Доступны даже аксессуары, такие как адаптер WIFI и датчик температуры. Краткий обзорЭто фантастическое зарядное устройство для хобби. Миры лучше, чем настенное зарядное устройство для бородавок / баланса, которое поставлялось с моей машиной с дистанционным управлением. Это полезно даже для цилиндрических ячеек. Длинный обзорПредупреждение в этом обзоре заключается в том, что я расскажу о ключевых особенностях. Счетчик литиевых батарей.

Измеритель внутреннего сопротивления батареи. Режим Re-Peak для NiMH/NiCd аккумуляторов. Контроль напряжения на клеммах.

Стоимость программного обеспечения зарядного устройства Imax B6

Управление ПК и обновление прошивки. Управление смартфоном и монитор.

Руководство по эксплуатации зарядного устройства B6 MiniИнструкция и упаковкаВ отличие от другого продукта SkyRC, который я недавно рассматривал, этот iMAX B6 Mini поставляется в очень маленькой коробке. Это красивая толстая коробка с большим количеством полезной информации, напечатанной повсюду, и инвентарной наклейкой GearBest прямо сверху, спереди и по центру. Можно найти прямую ссылку на руководство в формате pdf. Это качественное полноцветное руководство. Он также довольно длинный (28 страниц). Руководство стоит прочитать перед использованием зарядного устройства. Но зарядное устройство довольно простое, если вы вообще склонны к электронике. И последнее замечание об этом устройстве от GearBest.

На рынке наверняка есть подделки продукции SkyRC. Есть даже устройства, продаваемые в одном магазине, «Подлинные» рядом с «Копиями» (по крайней мере, полностью раскрытые). Я могу подтвердить, что устройство, которое я получил от GearBest, на самом деле является подлинным продуктом SkyRC.

На задней части самого устройства (не на коробке) есть этикетка с QR-кодом, которую можно отсканировать и перейти на эту страницу ниже. Это страница подтверждения SkyRC (подтверждено, что это та же страница, на которую можно перейти со страницы SkyRC). Итак, еще немного уверенности в том, что это устройство является реальным. Что включено. SkyRC iMAX B6 мини. Руководство. Кабель постоянного тока с зарядным разъемом типа «крокодил».

T Штекер с разъемом типа «банан» Зарядный кабель. T-штекер с зарядным кабелем с разъемом типа «крокодил». T Штекер с разъемом XT60 Зарядный кабель. T-штекер с разъемом Futaba, зарядный кабель.

T Plug с JST-разъемом Зарядный кабель Качество сборки и долговечностьB6 Mini — это красивое компактное устройство. Это довольно просто, с просто привинченными концами и двумя половинками, которые соединяются вместе. Кнопки немного дребезжат и кажутся немного дешевыми.

Они пластиковые, просто расширения стандартных кнопок печатной платы. (Вы увидите это на разборке). Вентилятор имеет красивую встроенную крышку, все порты выровнены правильно, и по всему устройству достаточно охлаждающих портов и ребер. Внизу даже есть красивые резиновые ножки в виде купола (и больше портов для охлаждения!). Обратите внимание, что в работе над зарядным устройством cheali, похоже, есть возможность использовать зарядное устройство в качестве настольного источника питания.

Теперь можно увидеть мой интерес (после того, как я много болтал о возможности использовать это в качестве силового тренажера). Размер Корпус 107 x 85 x 34 мм. Поскольку это обновление почтенного iMAX B6, я также упомяну здесь его размеры: 133x87x33 мм. Mini заметно меньше. Это зарядное устройство на 60 Вт.

Я не скажу, что он маленький для этого (может быть, и не маленький), но в этой коробке есть масса функций. Питание iMAX B6 mini получает питание через штекер. Мне повезло в том, что у меня есть другой продукт SkyRC, использующий ту же заглушку ствола, и он имел достаточное напряжение и мощность для запуска B6 Mini. Это продукт, и мне очень нравится это зарядное устройство. Но это цилиндрическое зарядное устройство, а B6 Mini — нет. Таким образом, пользователь будет использовать стенную бородавку, оканчивающуюся бочкообразной вилкой.

Должно быть, это высококачественная настенная бородавка, но специфика широка. Для B6 Mini требуется входное напряжение 1118 В постоянного тока. MC3000 поставляется с настенной розеткой 15 В, 4 А, и именно ее я использовал при тестировании B6 Mini.

Программное обеспечение Imax B6 Mini Charger для ПК

Эта настенная бородавка работала очень хорошо. Вам также понадобится сильноточный адаптер, так как это устройство мощностью 60 Вт. Как и в случае с MC3000, имейте в виду, что рекомендуется подключить цилиндрическую вилку к устройству перед подключением адаптера переменного/постоянного тока к стене.

Это предотвращает короткое замыкание, которое может произойти при подключении штекера ствола под напряжением. Теперь, когда подача питания закрыта, как отключить питание? На боковой стороне устройства есть два зажима для штекеров типа «банан».

К ним подключаются необходимые разъемы питания. При зарядке аккумуляторной батареи, требующей балансировки, балансировочный штекер подключается к той же стороне в соответствующем слоте (из 5 вариантов). Обратите внимание, что, хотя это было бы удивительным бонусом, эти 4-миллиметровые разъемы не могут просто выводить мощность волей-неволей. . Конечно, SkyRC, вероятно, потребуется добавить к этому устройству кучу вещей, включая потенциометр, чтобы мы могли использовать его в качестве реального настольного источника питания, но это было бы круто.

Абсолютно не виноват SkyRC в том, что у него его нет, но, поскольку это блок питания, возможность подключиться к доступному диапазону напряжения (без повышения или чего-то еще) была бы фантастической для самодельщиков, возившихся с электроникой для хобби. (как фонарики!). Когда я впервые начал этот обзор, я не думал, что у меня есть хорошие средства (регистрация) для тестирования этого зарядного устройства. После того, как этот обзор начался, я закончил побочный проект и понял, что у меня действительно есть возможность его протестировать. Итак, вот тест, зарядка 7,4 В LiPO при 3 А. Максимальный ток моего измерительного прибора составляет 3 А, поэтому я не уверен, насколько он точен, поскольку ток приближается к 3 А. Но эта батарея, которую я заряжал, не была полностью разряжена, и тест вскоре все равно переключился с CC на CV. Тем не менее, я думаю, что это интересная и полезная информация. 4-миллиметровые разъемы типа «банан» — вот откуда берется мужская сила.

Есть также 5 разъемов балансировки для нужд вашего блока питания. У меня есть только пакеты 7,4 В 2S, поэтому я использовал только верхний правый вариант. Но они идут вплоть до 6S! Вы можете видеть, что эти вилки имеют цветовую маркировку — черный — это минус или земля, а красный — плюс. Балансировочные заглушки, конечно же, заглушки JST-SH, и все они расположены положительной и отрицательной стороной в той же ориентации, что и заглушки слева от них. Слева минус, справа плюс. В любом случае, они являются направленными и подходят только в одном направлении. (Каждый из них имеет два маленьких штырька, а штыревые штырьки на самом деле смещены от центра, поэтому гнездовая сторона подходит только в одну сторону.) На другой стороне устройства тоже есть соединения!

Конечно, есть штепсельная вилка, которая имеет удобную маркировку «DC 11-18V» и индикатор полярности. Также имеется соединение PC LINK (которое мы рассмотрим позже) и датчик температуры.

Датчик температуры не входит в комплект, но его можно приобрести примерно за 2 доллара на eBay и т.п. За 2 доллара было бы очень приятно иметь это в комплекте. Из раздела «что включено» выше, вот список предоставленных кабелей:.

Кабель постоянного тока с зарядным разъемом типа «крокодил». T-штекер с разъемом типа «банан». Зарядный кабель. T-штекер с зарядным кабелем с разъемом типа «крокодил». T Штекер с разъемом XT60 Зарядный кабель. T-штекер с разъемом Futaba, зарядный кабель. T Штекер с разъемом JST Зарядный кабель.

А можно принести свою! Пока это 4-миллиметровый штекер типа «банан», он будет работать (при условии, что вы сможете убедить программное обеспечение в том, что все в порядке). Конец штекеров банана.Я понимаю, почему это на самом деле не поддерживает безопасность, однако.) Пользовательский интерфейс и работа На iMAX B6 Mini есть четыре основные кнопки.

Эти кнопки «делают то, что делают кнопки». – Адель. Я рекомендую обратиться к руководству, чтобы увидеть все, что можно сделать с помощью меню и этих кнопок, но в целом (и согласно руководству): Кнопка BATT PROG/STOP используется для остановки прогресса или возврата к предыдущему шагу/экрану DEC. Кнопка используется для перехода по меню и уменьшения значения параметра. Кнопка INC используется для перехода по меню и увеличения значения параметра. Кнопка ENTER/START используется для ввода параметра или сохранения параметра на экране. разрешить доступ к ПК. В этом случае предусмотрено соединение micro-USB «PC LINK» сбоку коробки. Подключившись к компьютеру и установив его (вам нужно будет щелкнуть вкладку «программное обеспечение», я не могу связать его напрямую), пользователь может загружать программы (20 вариантов) и редактировать эти программы (или создавать новые). с нуля!), для зарядки аккумуляторов.

Очень хорошая программа. Он даже делает графики прогресса. В отличие от MC3000, кнопки и встроенные меню очень просты в навигации. Для личного использования я склонялся к тому, чтобы использовать его только через меню кнопок на устройстве, а не через PC Link.

/ / Программное обеспечение для зарядного устройства Imax Программное обеспечение для зарядного устройства ImaxИмя: Программное обеспечение для зарядного устройства ImaxРазмер файла: 987 МбЯзык: английскийРейтинг: 10/10Как обновленная версия известного зарядного устройства IMAX B6, SkyRC IMAX B6 mini представляет собой руководство по эксплуатации B6mini V pdf. Посмотреть загрузки. Этот iMax B6 представляет собой быстрозарядное устройство с высокопроизводительным микропроцессором и специализированным управлением.

Программное обеспечениеОптимизированное операционное программное обеспечение. Charger Monitor — это программа для ПК, которая может анализировать характеристики аккумулятора через USB-порт. На нем представлен график. У меня есть зарядное / разрядное устройство imax b6 mini skyrc с портом micro usb для подключения к компьютеру. Я гуглю в надежде найти программное обеспечение.

SkyRC iMAX B6AC V2 может заряжать и разряжать NiMH, NiCd, Pb, LiPo, Liion благодаря универсальным возможностям зарядки, программному обеспечению для управления ПК и расширенным возможностям. Весь софт у меня работает отлично, оригинал и логвью. Все под Win7 бит. И для зарядного устройства imax B6. Сертифицированный покупатель с рейтингом. У меня есть мини-зарядное устройство Imax B6, и я хочу подключить его к компьютеру — нужен ли для этого специальный кабель/программное обеспечение, которое мне нужно загрузить?

Теперь решать + замер внутреннего сопротивления батарей + красивая графика. Аккумуляторы и зарядные устройства — iMAX Charger B6 B8 Программное обеспечение для ПК с Windows — есть ли у кого-нибудь ссылка для загрузки последней версии iMax или Bantam SW для мониторинга зарядного устройства. Найдите полезные отзывы клиентов и рейтинги обзоров для SKYRC iMAX B6 Mini Professional. Я также пытался запустить зарядное устройство с помощью программное обеспечение Charge Master. Подробнее:.

DataExplorer — Project — Free Software Foundation (FSF)

Содержание

• Введение
• Снимки экрана
• Скачать
• Поиск и устранение неисправностей
• Поддержка устаревших операционных систем
• Плагины
• Списки рассылки
• Использовать источник
• Содействие

DataExplorer ищет участников для новых поддерживаемых языков и/или новых поддерживаемых устройств. Если вам интересно, пожалуйста, взгляните на это Содействие. Спасибо.

Введение

DataExplorer — бесплатное программное обеспечение, см. https://www.gnu.org/philosophy/free-sw.html. Он также доступен бесплатно, но без каких-либо гарантий. Поскольку реализация основана на Java, с использованием доступных бесплатных библиотек для передачи данных и SWT, выполнение этой программы возможно под многими популярными операционными системами, такими как 32/64 Bit GNU/Linux и MS Windows и Mac OS. Единственным требованием является установка среды выполнения Java от версии 8 до Java 17 для 32-разрядных версий и от Java 11 до 17 для 64-разрядных версий, таких как IcedTea или открытый JDK. Для простоты 64-битные версии для Windows и MAC OS снабжены встроенной средой выполнения Java. В этих случаях нет необходимости устанавливать среду выполнения Java. Поскольку версии MAC OS основаны на коде Intel, DataExplorer работает на уровне эмуляции Rosetta. Версия DataExplorer для Android доступна в PlayStore. DataExplorer собирает данные с подключенных устройств и отображает эти данные для дальнейшего анализа. В качестве подключаемых модулей доступны следующие устройства:

• AkkuMasterC4 (Htronic) — зарядное/разрядное устройство на 4 розетки
• Аккуматик (Estner) — зарядное/разрядное устройство
• 4D-AkkuMonitor (4D) — монитор батареи
• ArduPilot — анализатор логов БПЛА (бета-версия)
• AV4ms (Fritz Mössinger/accu-select) Прошивка для зарядного/разрядного устройства с 4 разъемами >= 762
• CellLog 8S, (Junsi) монитор ячейки батареи
• Core-Telemetry, (PowerBox Core) анализ данных телеметрии
• Общая форма CSV-Import (бета-версия)
• CSV2SerialAdapter, импорт настраиваемых файлов данных CVS
• D100 (SkyRC) 2-канальное зарядное/разрядное устройство USB-HID
• D100 V2 (SkyRC) 2-канальное зарядное/разрядное устройство USB-HID
• Анализ журнала телеметрии Devo-Telemetry (Devention)
• Вариометр DataVario, DataVarioDuo (WStech), GPS, многофункциональное измерительное устройство
• Зарядное/разрядное устройство eStation BC6 50 Вт, BC6 80 Вт (дх), BC610, BC8, 902 (Bantam)
• Анализ журнала телеметрии FlightRecorder (Multiplex)
• Анализ журнала телеметрии Futaba-Telemetry (Robbe/Futaba)
• Мультилоггер GigaLogger (Simprop)
• GPS-Logger (SM-Modellbau) — GPS, встроенный вариометр
• GPS-Logger2 (SM-Modellbau) — GPS, вариометр со встроенным TEK
• GPS-Logger3 (SM-Modellbau) — GPS, вариометр со встроенным TEK
• GPXAdapter GPS Exchange Format анализатор файлов, расширения подготовлены для Микрокоптер
• Модуль телеметрии Herkules III (Andreas Baier) для вертолета ESC
• Зарядное/разрядное устройство Hitec DRX1 (Hitec DRX1 Pro)
• Зарядное/разрядное устройство Hitec X1 Red
• Анализ данных телеметрии HoTTAdapter (Graupner)
• HoTTViewerAdapter (файлы Graupner HoTTViewer)
• Зарядное/разрядное устройство iCharger 106B (Junsi)
• Зарядное/разрядное устройство iCharger 206B (Junsi)
• Зарядное/разрядное устройство iCharger 208B (Junsi)
• Зарядное/разрядное устройство iCharger 306B (Junsi)
• Зарядное/разрядное устройство iCharger 3010B (Junsi)
• iCharger 308DUO (Junsi) 2-канальное зарядно-разрядное устройство USB-HID
• iCharger 406DUO (Junsi) 2-канальное зарядное/разрядное устройство USB-HID
• iCharger 4010DUO (Junsi) 2-канальное зарядное/разрядное устройство USB-HID
• Зарядное/разрядное устройство iCharger X6 (Junsi) USB-HID
• Зарядное/разрядное устройство iCharger S6 (Junsi) USB-HID
• Зарядное/разрядное устройство iCharger X8 (Junsi) USB-HID
• Зарядное/разрядное устройство iCharger X12 (Junsi) USB-HID
• Зарядное/разрядное устройство iCharger DX6 (Junsi) USB-HID
• Зарядное/разрядное устройство iCharger DX8 (Junsi) USB-HID
• Анализатор файлов IGCAdapter (Международная комиссия по планерному спорту)
• Зарядное/разрядное устройство iMax B6 (SkyRC)
• Зарядное/разрядное устройство iMax B6 V2 (SkyRC) USB-HID
• Зарядное/разрядное устройство iMax B6 mini (SkyRC) USB-HID
• Кокпит IISI (мультиплекс) Матиас Ислер
• Анализ данных телеметрии JetiAdapter (Jeti, Jeti-Box)
• JLog2 (SM-Modellbau) — Регистратор драйвера двигателя ESC
• Космик (Контроник) — драйвер двигателя ESC со встроенным регистратором
• Вариометр LinkVario, LinkVarioDuo (WStech), GPS, многофункциональное измерительное устройство
• LiPoWatch (SM-Modellbau) — LiPo saver, измерение напряжения аккумулятора
• LogView OpenFormat Zero (LogView) — определяемый пользователем формат журнала устройства
• Адаптер NMEA (разный) — Анализатор GPS-трека
• MC3000 (SkyRC) одноэлементное зарядное/разрядное устройство USB-HID
• Зарядное/разрядное устройство Modster200 (SkyRC) USB-HID
• Зарядное/разрядное устройство Modster600 (SkyRC) USB-HID
• OpenTx-Telemetry — анализ данных телеметрии
• Зарядное/разрядное устройство Pichler P6 50 Вт, P6 80 Вт, P60 (Pichler) и другие клоны eStation BC6
• Picolario (Renschler) — вариометр
• Picolario2 (Renschler) — вариометр
• Polaron Ac/Dc Sports (Graupner/SJ) — зарядное/разрядное устройство
• Polaron EQ (Graupner/SJ) — зарядное/разрядное устройство
• Polaron EX (Graupner/SJ) — зарядное/разрядное устройство
• Polaron Pro (Graupner/SJ) — зарядное/разрядное устройство
• Polaron EX 1400 (Graupner/SJ) — зарядное/разрядное устройство
• Pulsar 3 (Elprog) — зарядное/разрядное устройство
• Блок управления QC-Copter/QuadroControl (tt-tronix)
• Q200 (SkyRC) 4-канальное зарядное/разрядное устройство USB-HID
• S32/JLog3 (R2Prototyping) — регистратор ESC
• Спектрум-Телеметрия (Spektrum) — анализ данных телеметрии
• Triangoli — анализ полета треугольника
• Зарядно-разрядное устройство Ultramat AC/DC EQ (Graupner)
• Зарядно-разрядное устройство Ultramat12 (Graupner)
• Зарядно-разрядное устройство Ultramat16 (Graupner)
• Зарядно-разрядное устройство Ultramat16S (Graupner)
• Зарядно-разрядное устройство Ultramat18 (Graupner)
• Зарядно-разрядное устройство Ultra Duo Plus 40 (Graupner)
• Зарядно-разрядное устройство Ultra Duo Plus 45 (Graupner)
• Зарядно-разрядное устройство Ultra Duo Plus 50 (Graupner)
• Зарядно-разрядное устройство Ultra Duo Plus 60 (Graupner)
• Зарядно-разрядное устройство Ultra Duo Plus 80 (Graupner)
• Зарядно-разрядное устройство Ultra Trio Plus 14 (Graupner)
• Зарядно-разрядное устройство Ultra Trio Plus 16S (Graupner)
• Зарядно-разрядное устройство Ultra Quick 70 (Graupner)
• Многофункциональное измерительное устройство UniLog (SM-Modellbau)
• Многофункциональное измерительное устройство UniLog2 (SM-Modellbau) с анализом напряжения ячейки
• UT16E (UniTrend) мультиметр
• Мультиметр VC820, VC840 (Conrad/VoltCraft)
• Анализ данных телеметрии Weatronic-Telemetry (Weatronic)
• WDE-1 (ELV) Приемник данных о погоде, бета-версия

Другие устройства находятся в разработке. Помощь в этом очень приветствуется.

Новые устройства, аналогичные существующим, можно легко создать с помощью встроенного приложения DevicePropertyEditor без необходимости писать код. API устройства (IDevice) определяется для обеспечения относительно простой адаптации нового устройства в качестве подключаемого модуля для интеграции в структуру приложения.

Запросы об API и о том, как интегрировать новые устройства в рамки приветствуются (вопросы присылайте на https://lists.nongnu.org/mailman/listinfo/dataexplorer-help или напишите сопровождающему по адресу: [email protected].

Снимки экрана

Ubuntu, Kubuntu, Mac OS X, Windows 7, Windows XP (щелкните, чтобы изменить размер)

Загрузить

Последнюю версию DataExplorer можно найти и загрузить по адресу загрузки или https://download-mirror.savannah.gnu.org/releases/dataexplorer/. В настоящее время последняя версия довольно часто является самой лучшей, поэтому подумайте о том, чтобы попробовать анонимная оплата GIT предоставляется в саванне.

Устранение неполадок

DataExplorer для 32-разрядных версий будет распространяться без объединенной среды выполнения Java. Также это относится и к системам GNU/Linux, независимо от 32-битной или 64-битной версии. Благодаря этому системный администратор может контролировать установленную среду выполнения Java. Поэтому необходимо предоставить среду выполнения Java путем установки, если она еще не доступна. В большинстве случаев JRE (среда выполнения Java) удовлетворяет требованиям DataExplorer для успешного выполнения. Старые операционные системы могут получить обновления последней версии DataExplorer. С GNU/Linux -системы установить Java просто, просто выберите из подключенного репозитория программного обеспечения, и будет установлена ​​подходящая Java. Это установит Java, которая соответствует архитектуре системы, 32/64 бит. Система Windows позволяет, по крайней мере, 64-битной системе параллельно устанавливать как 32-битную, так и 64-битную среду выполнения Java. Поскольку из DataExplorer доступны как 32-битная, так и 64-битная версии, важно установить подходящие версии. Для 32-битного DataExplorer требуется 32-битная Java. Чтобы проверить, какая версия Java доступна, просто введите «java -version» в командной строке. Не отвечает ли это ответом версии, исполняемый файл Java не установлен или недоступен по пути. Любые ответы будут содержать подсказку, какая битовая версия установлена. Apple-система с MAC OS X и процессоры на базе Intel всегда 64-битные. Используйте только 32-разрядную версию DataExplorer для системы на базе процессора Power. Для MAC OS X также исполняющая среда Java удовлетворяет требованиям к выполнению. По неизвестной причине исполняемый файл JRE Java недоступен. Поэтому необходимо установить Java SE или среду разработки (JDK). Пожалуйста, будьте терпеливы во время загрузки. JDK (среда разработки Java) можно загрузить непосредственно с сайта Oracle. Общая процедура при проблемах с запуском должна заключаться в открытии приглашения командной строки (GNU/Linux bash, оболочка командной строки Windows, терминал MAC OS X) и перейдите в каталог, в котором вы найдете исполняемый файл запуска DataExplorer (скрипт GNU/Linux DataExplorer, Windows DataExplorer. exe, сценарий MAC OS X DataExplorerMac64). В этом каталоге выполните «java -Dfile.encoding=UTF-8 -jar ./DataExplorer.jar». Если в среде Java есть какие-то ошибки, вы получите осмысленные ответы. Чтобы проверить, может ли Java вообще выполняться, просто введите «java -version». Проблемы при загрузке пригодной для использования среды выполнения Java? Пожалуйста, напишите мне письмо.

Поддержка устаревших операционных систем

Приложение DataExplorer иногда должно работать в системе с операционной системой предыдущего уровня. Будем надеяться, что система не подключается к Интернету, а операционная система больше не получает обновлений! Среда выполнения или службы Java должна быть уже установлена ​​в версии 8 (1.8). Исполняемые файлы установки Java могут быть трудно найти или больше не доступны. Реальные системы GNU/Linux поставляются с GTK4 вместо GTK3/2. Инструментарий SWT версии 4.* поддерживает оба варианта. Во всяком случае, иногда более старый SWT-инструментарий приводит к лучшему представлению пользовательского интерфейса при использовании Linux предыдущего уровня с GTK2. Экспортируйте SWT_GTK3=0, чтобы принудительно использовать GTK2 (стартовый скрипт), или попробуйте более старый набор инструментов SWT (swt.jar). Windows XP не поддерживает фактически используемый SWT-toolkit 4.*, просто замените SWT-toolkit версией 3.*, заменив swt.jar MAC OS X изменила USB API в версии 10.14 Mojave. Поэтому для Mac OS X 1.3.0, которая может использовать более новую библиотеку LibUsb, поддерживающую оба API.

Плагины

Приложение DataExplorer состоит из приложения ядра и плагинов. Очень похожие устройства, использующие одну и ту же схему данных, группируются в один подключаемый модуль. Хорошим примером является подключаемый модуль eStation, который объединяет eStation BC6, eStation BC610, eStation BC8, eStation 9. 02 и Pichler P6, а также зарядно-разрядное устройство Pichler P60. Существует множество зарядно-разрядных устройств, использующих один и тот же процессор и прошивку и совместимых по использованию. Эти клоны могут быть неизвестны по имени и поэтому недоступны напрямую по имени устройства. Такие устройства можно легко включить с помощью DevicePropertyEditor.

Списки рассылки

На сервере nongnu.org установлены два списка рассылки.

• Ошибки DataExplorer (https://lists.nongnu.org/mailman/listinfo/dataexplorer-bug) сосредоточен на ошибках,
• Справка DataExplorer (https://lists.nongnu.org/mailman/listinfo/dataexplorer-help) была изначально был сосредоточен на том, чтобы помочь людям начать работу с DataExplorer или тем, кто хотите интегрировать новые устройства, не касаясь остальной части DataExplorer заявление. Теперь он стал комбинированным списком пользователей/разработчиков.

Использовать источник

https://savannah. nongnu.org/ — это хост-сервер GNU, доступный для общих пакетов бесплатного программного обеспечения. Вы найдете DataExplorer там по адресу https://savannah.nongnu.org/projects/dataexplorer. В Саванне ты может просматривать источники DataExplorer в cvs. Там же можно сообщить об ошибках. Для обсуждения используйте списки рассылки вместо Форум предоставлен Savannah, мы не хотим, чтобы людям приходилось просматривать слишком много места для информации, и почтальон был там первым.

Содействие

Есть много дел. Актуальные предложения можно найти на диспетчер задач https://savannah.nongnu.org/projects/dataexplorer. Чтобы дать вам немного идеи:

• В разных размерах довольно много недостающих функций. Одним из самых крупных является создание универсального подключаемого модуля для устройства, который позволяет адаптировать пользовательский интерфейс к реальным зависимостям устройства.
• У вас есть устройство, которое генерирует данные измерений или хранит данные измерений в своем локальном хранилище. и вы хотите интегрировать его в DataExplorer как плагин, свяжитесь с нами!
• Может быть, вы можете помочь с задачей, указанной в списке задач по адресу https://savannah.gnu.org/task/?group=dataexplorer.

Если у вас есть свободное время, зарегистрируйтесь в bug-gift и help-gift и расскажите нам, что вы хотели бы сделать, какой вид взлома вы предпочитаете, и мы находим из того, что лучше для вас. Хватит на всех.

Переводы эта страница:
[ английский ][ немецкий ]

Вернуться на домашнюю страницу DataExplorer.

Вернитесь на домашнюю страницу проекта, отличного от GNU.

Copyright 2010,2011,2012,2013,2014,2015,2016,2017,2018,2019,2020,2021,2022 Винфрид Брюгманн Дословное копирование и распространение всей статьи разрешено по всему миру, без лицензионных отчислений, на любом носителе, при условии, что это уведомление, и уведомление об авторских правах, сохраняются.

Последнее обновление: $ Дата: 20.09.2022 08:15:32 $ $ Автор: brueg $

SkyRC iMAX B6 MINI 60W 6A 6S LiPo LiHv NiCd NiMh подлинное зарядное устройство SkyRC

Главная страница1 » Зарядное устройство2 » SkyRC iMAX B6 MINI 60W 6A 6S LiPo LiHv NiCd NiMh оригинальное зарядное устройство SkyRC

Запросить продукт Рассказать другу Договориться о цене Спецификация PDF

• Описание продукта
• Характеристики:
• Отзывы о товаре (0)

	SKYRC B6 mini — это уменьшенная и обновленная версия известного IMAX B6. По сравнению с B6, он имеет новые возможности и функции благодаря сверхкомпактному размеру. Меньший размер, большая мощность. По сравнению с B6 мощность и ток заряда увеличены на 20%. Пользователи могут подключить B6 mini к ПК для управления ПК и обновления прошивки. Более того, пользователи также могут использовать его в качестве измерителя литиевой батареи и измерителя внутреннего сопротивления батареи.
	SKYRC B6 mini — это высокопроизводительная зарядно-разрядная станция с микропроцессорным управлением и управлением батареями, подходящая для использования со всеми современными типами батарей, со встроенным эквалайзером для шестиэлементных литий-полимерных (LiPo), литий-феррумовых (LiFe) и Литий-ионные (LiIon) аккумуляторы; максимальный ток заряда 6А и максимальная мощность заряда 60Вт.
При достижении предела температуры процесс будет остановлен.     *Эта функция доступна для подключение дополнительной температуры зонд, не включенный в посылка.           Благодаря встроенному охлаждающему вентилятору он имеет лучшую функцию теплопередачи.
В зависимости от различных типов аккумуляторов существуют различные режимы зарядки для удовлетворения запросов пользователей,       Литий-полимерный Жизнь Литий-ионные аккумуляторы   NiCd/NiMH Аккумуляторы   Батарея ПБ                   Нормальная зарядка   Нормальная зарядка   Нормальная зарядка     Плата за баланс   Автоматическая зарядка   и разряд     Быстрая зарядка   Разрядка         Разрядка   Цикл         Хранение   Повторный пик
В         SKYRC B6 mini используется балансировщик напряжения отдельных ячеек. Нет необходимости подключать внешний балансир для зарядки баланса.           Для вашего удобства зарядное устройство может хранить до 10 различных профилей зарядки/разрядки. Пользователи могут вызывать эти данные в любое время без какой-либо специальной настройки программы.           С помощью этого зарядного устройства пользователь может проверить общее напряжение батареи, максимальное напряжение, минимальное напряжение и напряжение каждой ячейки.           Пользователь может проверить общее сопротивление батареи, максимальное сопротивление, минимальное сопротивление и сопротивление каждой ячейки.           Ограничение тока автоматической зарядки Ограничение мощности Порог температуры Ограничение времени обработки     * Максимальная безопасность делает зарядное устройство более безопасным, чем B6           Зарядное устройство позволяет пользователю установить конечное напряжение зарядки/разрядки.
	Пользователь может контролировать напряжение батареи, напряжение элемента и другие данные во время зарядки, просматривать дату зарядки в виде графиков в реальном времени, а также может контролировать зарядку и обновлять прошивку из «Charge Master».
	Это зарядное устройство может управляться смартфонами через модуль Wi-Fi (как iOS, так и Android).



	Димеры
	Вес нетто		233 г
	Входное напряжение		DC11-18V
	Питание цепи		Максимальная зарядка: 60 ​​Вт Макс. Похожие записи 05.09.2023 0 Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab 05.09.2023 0 Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы 05.09.2023 0 Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
