Общее описание и особенности зарядного устройства IMAX B6

IMAX B6 — это универсальное зарядное устройство, способное заряжать практически все типы современных аккумуляторных батарей. Главные особенности этого устройства:

  • Поддержка литиевых (Li-ion, Li-po, LiFe), никелевых (NiMH, NiCd) и свинцовых (Pb) аккумуляторов
  • Максимальная мощность зарядки 50 Вт, разрядки — 5 Вт
  • Встроенный балансир для литиевых батарей
  • Возможность подключения к компьютеру для анализа процесса зарядки
  • Автоматическое определение количества банок в аккумуляторе
  • Функции быстрой зарядки, разрядки, хранения, балансировки

IMAX B6 широко используется моделистами для зарядки аккумуляторов радиоуправляемых моделей, а также в других областях, где требуется универсальное зарядное устройство.


Поддерживаемые типы аккумуляторов и режимы зарядки

IMAX B6 поддерживает следующие типы аккумуляторов и режимы работы с ними:

Литиевые аккумуляторы (Li-ion, Li-po, LiFe)

  • Зарядка
  • Зарядка с балансировкой
  • Быстрая зарядка
  • Режим хранения (заряд до 70%)
  • Разрядка

Никелевые аккумуляторы (NiMH, NiCd)

  • Зарядка
  • Разрядка
  • Циклирование (заряд/разряд)

Свинцовые аккумуляторы (Pb)

  • Зарядка
  • Разрядка

Такой широкий функционал делает IMAX B6 действительно универсальным зарядным устройством.

Настройка и использование IMAX B6

Использование IMAX B6 достаточно простое, но требует некоторых базовых знаний. Основные шаги:

  1. Подключение питания (10-18В)
  2. Выбор типа аккумулятора в меню
  3. Настройка параметров зарядки (ток, напряжение, количество банок)
  4. Подключение аккумулятора
  5. Запуск процесса зарядки

Важно правильно выбрать тип аккумулятора и настроить параметры зарядки в соответствии с его характеристиками. Неправильные настройки могут привести к повреждению аккумулятора.

Преимущества и недостатки IMAX B6

Рассмотрим основные плюсы и минусы этого зарядного устройства:


Преимущества:

  • Универсальность — зарядка практически любых типов аккумуляторов
  • Наличие балансира для литиевых батарей
  • Широкий функционал (быстрая зарядка, разрядка, хранение и т.д.)
  • Возможность подключения к компьютеру
  • Компактные размеры
  • Доступная цена

Недостатки:

  • Отсутствие встроенного блока питания (требуется отдельный источник 10-18В)
  • Не самый удобный интерфейс управления
  • Наличие поддельных устройств на рынке

Несмотря на некоторые недостатки, IMAX B6 остается одним из самых популярных универсальных зарядных устройств благодаря своей функциональности и доступности.

На что обратить внимание при выборе IMAX B6

При покупке IMAX B6 стоит учитывать следующие моменты:

  • Приобретать только у проверенных продавцов, чтобы избежать подделок
  • Обратить внимание на комплектацию (наличие необходимых кабелей и переходников)
  • Проверить наличие голограммы на устройстве для подтверждения оригинальности
  • Учесть необходимость отдельного блока питания 10-18В
  • Оценить свои потребности — возможно, будет достаточно более простого зарядного устройства

Правильный выбор и грамотное использование IMAX B6 обеспечат долгую и безопасную эксплуатацию ваших аккумуляторов.


Альтернативы IMAX B6 на рынке зарядных устройств

Хотя IMAX B6 остается одним из самых популярных универсальных зарядных устройств, на рынке есть и другие варианты:

  • ISDT Q6 — более современное устройство с цветным дисплеем и встроенным блоком питания
  • SkyRC B6 Mini — компактная версия с аналогичным функционалом
  • Turnigy Accucel-6 — бюджетный аналог с похожими характеристиками
  • HTRC C240 — двухканальное зарядное устройство для одновременной работы с двумя аккумуляторами

При выборе альтернативы стоит учитывать свои конкретные потребности, бюджет и дополнительные функции, которые могут быть полезны в вашем случае.

Как правильно заряжать разные типы аккумуляторов с помощью IMAX B6

Правильная зарядка аккумуляторов очень важна для их долгой и безопасной эксплуатации. Рассмотрим основные принципы зарядки разных типов аккумуляторов с помощью IMAX B6:

Литий-полимерные (LiPo) аккумуляторы:

  • Всегда используйте режим балансирной зарядки
  • Ток зарядки не должен превышать 1C (например, для аккумулятора 2000mAh максимальный ток 2A)
  • Напряжение окончания зарядки — 4.2В на банку
  • Обязательно используйте балансировочный разъем

Никель-металлгидридные (NiMH) аккумуляторы:

  • Рекомендуемый ток зарядки — 0.1C-0.5C
  • Используйте режим автоматического отключения по дельта-пику
  • Периодически проводите циклирование (разряд/заряд) для восстановления емкости

Свинцово-кислотные (Pb) аккумуляторы:

  • Ток зарядки — около 0.1C
  • Напряжение окончания зарядки — 2.4В на банку для стандартных аккумуляторов
  • Не требуют балансировки

Всегда внимательно читайте инструкцию к вашему конкретному аккумулятору, так как могут быть индивидуальные особенности зарядки.



Imax B6, обзоры и отзывы покупателей

Imax B6 – одно из самых популярных зарядных устройств, которое подходит для большинства аккумуляторов. Процесс зарядки полностью автоматический и управляется микроконтроллером.

Предельная мощность устройства составляет 50W, разрядки– 5W. Для работы зарядка Imax B6 нуждается в питании от 10 до 18 Вт, поэтому можно использовать в качестве источника даже автомобильный аккумулятор.

На металлическом корпусе (133x87x33мм) есть небольшой дисплей, на котором отображаются показания текущего напряжения, тока и емкости. Всю эту информацию зарядное устройство Imax B6 позволяет перенести на компьютер для построения графиков.

  • AliExpress
  • Зарядные устройства

Балансная зарядка на iMax B6

    Универсальное зарядное устройство iMax B6 умеет заряжать литиевые, никель-металгидридные и свинцовые аккумуляторы. Одновременно можно заряжать до шести литиевых аккумуляторов. Есть возможность балансировки, но балансных проводов в комплекте нет. Я наконец-то купил эти провода и разобрался с балансной зарядкой.

    читать дальше

    Планирую купить +88 Добавить в избранное Обзор понравился

    +75 +141

    • IMAX,
    • IMAX B6,
    • зарядные устройства
    • Магазины Китая
    • TVC-MALL.
      COM
    • Зарядные устройства
    • Пункт №18

    Зарядка B6AC+ 80W — обзор от неискушенного пользователя

      Всем привет! Сегодня на обзоре очередной клон iMAX B6 AC. Максимальная мощность повышена с 50 Вт до 80 Вт., а зарядный ток увеличен до 8А. Не забыли повысить ток разряда, его увеличили до 2A с максимальной мощностью 10 Ватт. Вот такие плюшки нам подготовил производитель. Сразу скажу, я не электронщик и с паяльником на Вы. Универсальная зарядка будет тестироваться в условиях обычного пользования и без придирок. А профессионалы и так знают, что это за агрегат. Всем, кому интересно прошу под кат…

      читать дальше

      Планирую купить +12 Добавить в избранное Обзор понравился

      +9

      • IMAX,
      • IMAX B6,
      • зарядные устройства
      • Магазины Китая
      • BANGGOOD. COM
      • Зарядные устройства
      • Пункт №18

      Зарядное устройство Imax B6

        Доброго времени суток! Если перед Вами хоть раз вставал вопрос о приобретении универсального зарядного устройства, которое способно заряжать все основные типы аккумуляторов, то вы, наверняка, сталкивались с легендарным зарядным устройством iMax B6.

        читать дальше

        Планирую купить +26 Добавить в избранное Обзор понравился

        +5 +17

        • IMAX,
        • IMAX B6,
        • зарядные устройства
        • Магазины Китая
        • TVC-MALL. COM
        • Зарядные устройства
        • Пункт №18

        Проверка оригинальности Imax B6 + идея для блока питания

          Всем привет. Знаю, что обзоров на imax полным полно, но я решил разобрать оригинал и убедиться, что данный магазин продает все-таки оригиналы. И мне не давала идея по поводу использования к данной зарядке блока питания, сделанного из блока питания от компьютера.

          читать дальше

          Планирую купить +26 Добавить в избранное Обзор понравился

          +5 +29

          • IMAX,
          • IMAX B6,
          • зарядные устройства
          • Магазины Китая
          • GEARBEST. COM
          • Зарядные устройства
          • Хобби

          Краткий обзор зарядного устройства IMax B6 (не оригинал)

            Всем привет дорогие друзья. Сегодня я расскажу о своем ЗУ IMax B6. Так как обзоров уже много, я просто расскажу свое мнение о данном устройстве, плюсы и минусы, а так же разберу его, что бы показать Вам как китайские друзья его спаяли. Приступим=)

            читать дальше

            Планирую купить +24 Добавить в избранное Обзор понравился

            +9 +36

            • IMAX,
            • IMAX B6,
            • зарядные устройства
            • 1
            • 2
            • последняя

            Обзор iMax B6

            Обзор iMax B6

            Привет всем!

            Сегодня я расскажу об оригинальном зарядном устройстве iMax B6 от производителя SKYRС.

            На рынке много неоригинальных iMax B6, но я вам рекомендую не связываться с поделками, так как заряжать аккумуляторы нужно надежными и качественными зарядными устройствами. Причин для этого очень много, и одна из них – ВАША безопасность, так как мы знаем, что некоторые аккумуляторы имеют свойство возгораться от неправильного использования, а при использовании дешевых неоригинальных зарядных устройств этот риск увеличивается.

            Итак, мы видим, что на коробке указаны типы аккумуляторов, с которыми работает блок питания iMax B6. Это:

            • литий полимерные;
            • литий-ферумные;
            • литий ионные;
            • никель-металгидридные;
            • никель-кадмиевые и свинцовые.

            Сбоку – технические характеристики. Тут есть особенности — это наличие микропроцессора. Изделие имеет большое количество положительных функций, как то возможность подключения к компьютеру и подключения термодатчика.

            Начнем с комплектации, которая идет с завода. Многие спрашивают про дополнительные провода, блоки питания, цвета коробки, об оригинальности и так далее. Сразу говорю: все, что идет с завода SKYRC, вы видите на своих экранах. Это синяя коробка с названием зарядного устройств и названием производителя, который создает эти умные штуки.

            Теперь откроем и посмотрим, что идет в комплектации.

            Тут у нас иллюстрированная инструкция на английском языке, где в принципе все понятно, но в описании под видео будет ссылка на русскоязычную инструкцию.

            Далее у нас идут провода.

            Это силовой провод с разъемом «банан» 3.5 мм для подключения к зарядному устройству на одном конце и t-коннектор «папа» на другом для подключения к аккумулятору.

            Есть еще провода-переходники. Это t-коннекторы «мама» с одной стороны и разъемы JRJSTxt60 и крокодилы с другой стороны.

            И еще один силовой разъем 5.5 мм для подключения зарядного устройства к источнику от 11 до 18 вольт. Допустимо подключение к автомобильному аккумулятору при помощи вот таких «крокодилов».

            Само зарядное устройство имеет металлический корпус, весит ровно 256 грамм. Ширина изделия 13.5 см, высота 8.5 см и толщина 3 см. С тыльной стороны должна быть голограмма для проверки подлинности устройства на официальном сайте.

            Сбоку мы видим гнездо для подключения температурного датчика. Гнездо 5.5 мм для подключения питания самого зарядного устройства, с другой стороны – гнезда для подачи напряжения на батареи и гнезда для подключения балансирующих разъемов

            Проверка iMax B6

            Мы будем проверять iMax B6 с помощью блока питания, который покупается отдельно. Он также производства SKYRC.

            Включаем зарядное устройство и начинаем разбираться с меню нашего устройства.

            Мы видим основное меню.

            Левыми двумя кнопками выбираем подраздел, необходимый для нас.

            Тут у нас настройки самого зарядного устройства. При помощи кнопки СТАРТ заходим в подраздел настроек устройства.

            Первый раздел отображает номинальное напряжение для определённого типа литиевых батарей. Тут параметры выставлены по умолчанию: 3.3 вольта для литий-ферумных батарей, 3.6 вольта для литий-ионных и 3,7 для литий-полимерных. В этом же разделе вы выбираете тип аккумулятора и программу, которая по умолчанию отображается в основном меню.

            Второй раздел – Chektime. Зарядное устройство автоматически в течение 10 минут распознает количество элементов в литиевой батарее перед началом заряда или разряда. Это сделано для проверки конфигурации после настроек пользователем. Тут обычно все оставляют по умолчанию.

            Далее у нас параметры для никель-металгидридных и кадмиевых батарей, так называемый «дельта пик» для автоматического завершения зарядки. Тут параметры меняются от 5 до 20 милливольт на элемент. Если коротко, то высокое значение этого параметра приведет к перезарядке, а низкое значение окончится преждевременным завершением зарядки.

            Дальше настройки температуры. Я ранее говорил про 3-хпиновый разъем для подключения термодатчика. Тут вы можете выставить температуру отсечки. Процесс заряда будет автоматически закончен, как только температура батареи достигнет заданного значения

            Тут у нас выставляется время ожидания между циклами разряда и заряда, то есть, между началом следующего цикла зарядное устройства по умолчанию будет в режиме ожидания 10 минут – это позволит охладиться батарее.

            Следующая настройка — это отсечка по времени, по истечению которого зарядка или разрядка автоматически будет завершена. По умолчанию стоит 120 минут, то есть, по истечению этого время процесс завершится.

            Мы можем выставить отсечку по емкости, что позволит прерывать процесс по достижению заданной емкости батареи. Тут у нас максимальная отсечка до 5000 мАч, но мы можем её отключить и спокойно заряжать любые батареи большей емкости!

            Перейдем к настройкам звука. Нажатием кнопок мы можем отключить звуки и сигналы про завершение зарядки или разрядки.

            И последний раздел настроек — это отсечка по входному напряжению. Данная функция позволит избежать разрядки источника питания для зарядного устройства. К примеру, если вы подключили зарядное устройство к автомобильному аккумулятору — эта функция не позволит разрядить ваш автомобильный аккумулятор.

            Если по настройкам самого зарядного устройства все понятно, перейдем в основное меню для просмотра программ для разных типов аккумуляторов.

            Программы основного меню

            Начнем с программы для литиевых аккумуляторов, в частности – для литий-полимерного. Это просто зарядка: мы видим в верхнем углу тип батареи, ниже – текущий ток заряда, дальше количество последовательно соединённых банок. От количества банок зависит подаваемое напряжение. Тут у нас по умолчанию 3S, то есть 3 банки, и напряжение в 11.1В, так как мы помним, что напряжение литий-полимерных батарей по умолчанию стоит 3.7 вольта.

            Заметьте: программой Charge я рекомендую заряжать только однобаночные аккумуляторы.

            Дальше – зарядка с балансировкой, быстрая зарядка, режим хранения. В этом режиме аккумулятор будет заряжен на 70%. Это идеальное состояние для хранения батарей, так как полностью заряженные батареи хранить не рекомендуется.

            Еще один режим – режим разрядки. Тут выставляется ток разряда и минимальное напряжение, до которого будет разряжаться батарея

            Выбираем зарядку с балансировкой — именно тут мы будем заряжать и одновременно балансировать наши батареи с помощью балансировочных разъемов. Часто многобаночные аккумуляторы во время эксплуатации подвергаются разбалансировке, то есть один элемент имеет напряжение выше, а другой ниже. Это очень плохо сказывается на дальнейшей эксплуатации и может вообще привести в негодность ваши батареи. Так что я рекомендую многобаночные заряжать всегда функцией балансировки.

            Давайте попробуем на примере двухбаночного аккумулятора настроить и приступить к зарядке. Итак, первое: мы выставляем ток заряда. Это значение вычисляется от емкости вашей батареи. В нашем случае это батарея, ёмкостью 1600 мАч. Это значение необходимо умножить от 0.5 до 1.

            Я рекомендую умножать на 0.5 и всегда стараться заряжать малыми токами. Это занимает больше времени, но безопасно и для зарядного устройства, и для вашей батареи. Итак, 1600 умножаем на 0.5 и получаем 800 миллиампер, то есть 0.8 ампер.

            Дальше у нас количество банок и соответствующее напряжение. У нас 2 банки и напряжение в 7.4 вольта.

            Все настройки выставлены. Для того, чтобы зарядка началась, необходимо зажать кнопку «Старт». В этот момент стартует проверка батареи подключения. Если что-то не так, – зарядное устройство вам сообщит. К примеру, если вы перепутали полярность.

            На экране мы видим параметры, которые определило устройство, и параметры, которые выставили мы. Если они совпадают – значит все настроено правильно, и зарядное устройство определило количество банок правильно. Все отлично – нажимаем кнопку «Старт»!

            Зарядка началась

            В режиме реального времени мы видим несколько значений. Это:

            • программа, которую мы выбрали;
            • ток, который выдает зарядное устройство;
            • напряжение;
            • время, которые прошло, и количество миллиампер-часов, залитое в батарею.

            Дальше так же, в реальном времени, мы можем посмотреть состояние наших банок. Для этого нажимаем кнопку и переходим в раздел, где отображается напряжение в банках, которое по истечению времени зарядки полностью откалибруется до одинаковых значений.

            Ну, я думаю, с литиевыми батареями все понятно.

            Далее рассмотрим зарядку никель-кадмиевых батарей. Заходим в программу для этого типа батарей.

            Тут у нас три режима: это зарядка, разрядка и программа циклов.

            Начнем с зарядки. Тут выставляется только ток, который также вычисляется с помощью умножения емкости вашей батареи на 0.5 максимум. Допустим, если у вас батарея 1000 мАч, то умножая на 0.5 получаем 500 миллиампер. Значит, выставляем настройку 0. 5 Ампер, подключаем аккумулятор и так же, при помощи кнопки «Старт», запускаем программу зарядки.

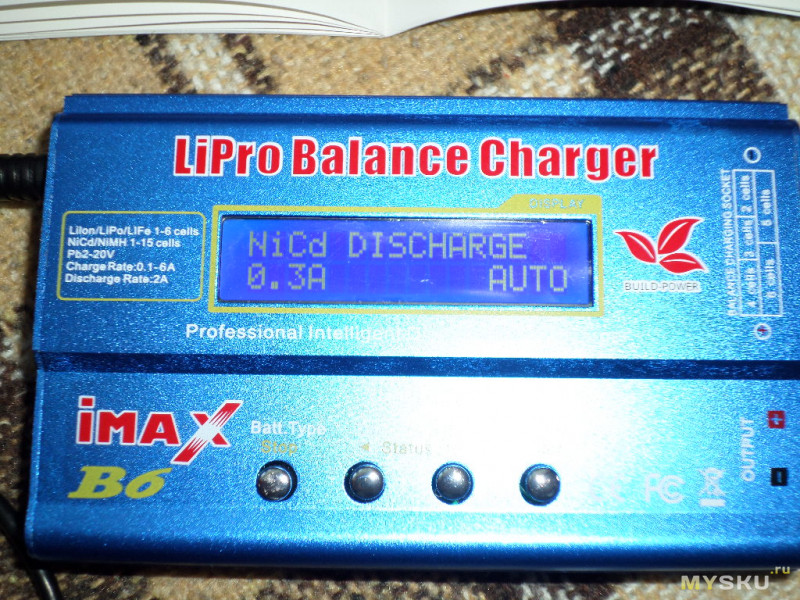

            В разрядке можно выбрать ток разряда и минимальное значение напряжения одной банки.

            Программа циклического заряда разряда или разряда заряда. Тут мы можем настроить количество циклов. Например, выбираем «зарядка/разрядка» и ставим 3 раза, то есть наша батарея будет заряжена и разряжена 3 раза. Это позволяет убрать так называемую память кадмиевых батарей, но для того, чтобы запустить циклы, вам еще необходимо в предыдущих пунктах настроек выставить необходимые параметры заряда и разряда, и только потом запускать режим циклов.

            Думаю, с подключение и запуском все понятно.

            Следующая программа — это никель-металгидридные батареи. Тут практически все то же самое, как и у кадмиевых, просто отличаются некоторые значения самих батарей. Если у кадмиевых минимальное напряжение для разрядки это 0,9 вольт, то у гидридных – 1.1, а по большому счету по программе особо различий нет: выставляем настройки, выбираем программу и запускаем.

            И последняя программа, которая предназначена для заряда и разряда свинцовых аккумуляторов с номинальным напряжением от 2 до 20 вольт. Свинцовые аккумуляторы заряжаются только малыми токами и не поддерживают режим быстрой зарядки. Тут мы выставляем ток из расчета 0,1 умноженное на емкость вашего аккумулятора, и напряжение, соответствующее вашему аккумулятору. Допустим, если это автомобильный аккумулятор емкостью 60 ампер 12 вольт, то ток необходим в 6 ампер и напряжение в 12 вольт. Правда iMax B6 поддерживает максимальный ток в 5 ампер, но это не помеха, и вы сможете с легкостью заряжать мощные автомобильные аккумуляторы.

            Обзор мини-зарядного устройства

            SkyRC Imax B6 — обзоры ZeroAir

             Предисловие
            Официальные характеристики
            Цена
            Краткий обзор
            Длинный обзор
              Ключевая особенность
              Руководство и упаковка
              Что включено
              Качество сборки и долговечность
              Срывать
              Размер
              Власть
              Соединители
              Пользовательский интерфейс и работа
              Программное обеспечение
            Заключение
              Что я люблю
              что мне не нравится
              Обновления, которые были бы потрясающими
            Прощальный выстрел
            Следующий
            Примечания

            Предисловие

            После [веков], когда пользователь превозносил достоинства зарядного устройства Imax B6, я запросил его у GearBest. Это было вполне уместно, так как у меня также есть радиоуправляемая машина для обзора от GearBest. Я взволнован, чтобы врезаться в это зарядное устройство. Поскольку это мое первое зарядное устройство такого типа, мне, вероятно, придется многому научиться.


            Официальные характеристики

            Цена

            Цены немного колеблются, но за полный комплект они, похоже, составляют около 45 долларов. Есть пакетные версии. Например, можно купить голый блок (что у меня есть здесь), как и просто настенную бородавку. И их тоже можно купить вместе. Доступны даже аксессуары, такие как ключ WIFI и датчик температуры.

            Краткий обзор

            Это фантастическое зарядное устройство для хобби. Миры лучше, чем настенное зарядное устройство для бородавок / баланса, которое поставлялось с моей машиной с дистанционным управлением. Это полезно даже для цилиндрических ячеек.

            Подробный обзор

            Предостережение в этом обзоре: я

            Основные характеристики
            • Измеритель литиевой батареи
            • Измеритель внутреннего сопротивления батареи
            • Режим Re-Peak для NiMH/NiCd аккумуляторов
            • Клемма контроля напряжения
            • Управление ПК и обновление прошивки
            • Управление и монитор смартфона
            • Руководство по эксплуатации мини-зарядного устройства B6
            Руководство и упаковка

            В отличие от другого продукта SkyRC, который я недавно рассматривал, этот iMAX B6 Mini поставляется в очень маленькой коробке. Это красивая толстая коробка с большим количеством полезной информации, напечатанной повсюду, и инвентарной наклейкой GearBest прямо сверху, спереди и по центру.

            Прямая ссылка на руководство в формате pdf находится здесь. Это качественное полноцветное руководство. Он также довольно длинный (28 страниц). Руководство стоит прочитать перед использованием зарядного устройства…. Но зарядное устройство довольно простое, если вы вообще склонны к электронике.

            И последнее замечание об этом устройстве от GearBest. На рынке наверняка есть подделки продукции SkyRC. Есть даже устройства, продаваемые в одном магазине, «Подлинные» рядом с «Копиями» (по крайней мере, полностью раскрытые). Я могу подтвердить, что устройство, которое я получил от GearBest, на самом деле является подлинным продуктом SkyRC. На задней части самого устройства (не на коробке) есть этикетка с QR-кодом, которую можно отсканировать, и пользователь перейдет на эту страницу ниже. Это страница подтверждения SkyRC (подтверждено, что это та же страница, на которую можно перейти со страницы SkyRC). Так что, просто добавил немного уверенности в том, что это реальное устройство.

            Что включено
            • SkyRC iMAX B6 mini
            • Руководство
            • Кабель постоянного тока с зарядным разъемом типа «крокодил»
            • T-штекер с разъемом типа «банан» Зарядный кабель
            • T-штекер с разъемом типа «крокодил» Зарядный кабель
            • T Plug с разъемом XT60 Зарядный кабель
            • Вилка T с разъемом Futaba Зарядный кабель
            • T Штекер с разъемом JST Зарядный кабель

            Качество сборки и долговечность

            B6 Mini — компактное устройство с хорошей конструкцией. Это довольно просто, с просто привинченными концами и двумя половинками, которые соединяются вместе.

            Кнопки немного дребезжат и кажутся дешевыми. Они пластиковые, просто расширения стандартных кнопок печатной платы. (Вы увидите это в разборке).

            Вентилятор имеет красивую встроенную крышку, все порты расположены правильно, и по всему устройству достаточно охлаждающих портов и ребер. Внизу даже есть приятные резиновые ножки в виде купола (и больше портов для охлаждения!)

            Разборка

            Обычно я не провожу полную разборку таких устройств, но в этом случае я надеялся установить специальную прошивку на B6 Mini, что потребовало бы разборки. Так я и сделал, и с некоторой помощью обнаружил, что B6 Mini не использует тот же процессор, что и B6, для которого есть расширенная кастомная прошивка.

            Вот процессор. Это MegaWin MA84G564AD48. Вот таблица данных в формате pdf, которую я не настолько умен, чтобы читать. Возможно, кто-то со временем перенесет прошивку зарядного устройства Cheali на B6 Mini, но пока это не вариант.

            Обратите внимание, что в разработке находится зарядное устройство cheali, возможность использовать зарядное устройство в качестве настольного источника питания….. теперь можно увидеть мой интерес (после того, как я много болтал о желании иметь возможность чтобы использовать его в качестве силовой скамьи.)

            Размер

            Размер корпуса 107 x 85 x 34 мм. Поскольку это обновление почтенного iMAX B6, я также упомяну здесь его размеры: 133x87x33 мм. Mini заметно меньше.

            Это зарядное устройство мощностью 60 Вт. Я не скажу, что он маленький для этого (может быть, и не маленький), но в этой коробке есть масса функций.

            Питание

            iMAX B6 mini получает питание через штепсельную вилку. Мне повезло в том, что у меня есть другой продукт SkyRC, использующий ту же заглушку ствола, и он имел достаточное напряжение и мощность для запуска B6 Mini. Этот продукт — MC3000, и мне очень нравится это зарядное устройство. Но это зарядное устройство цилиндрической формы, а B6 Mini — нет.

            Таким образом, пользователь будет использовать настенную бородавку, оканчивающуюся бочкообразной пробкой. Это должна быть высококачественная настенная бородавка, но специфика широка. Для B6 Mini требуется входное напряжение 11–18 В постоянного тока. MC3000 поставляется с настенной розеткой 15 В, 4 А, и именно ее я использовал при тестировании B6 Mini. Эта настенная бородавка работала очень хорошо. Вам также понадобится сильноточный адаптер, так как это устройство мощностью 60 Вт.

            Как и в случае с MC3000, имейте в виду, что перед подключением адаптера переменного/постоянного тока к стене рекомендуется подключить цилиндрическую вилку к устройству. Это предотвращает короткое замыкание, которое может произойти при подключении разъема ствола под напряжением.

            Теперь мощность в раскрыта, как получить мощность из ? На боковой стороне устройства есть два зажима для штекеров типа «банан». К ним подключаются необходимые выходные разъемы питания. При зарядке аккумуляторной батареи, требующей балансировки, балансировочный штекер подключается к той же стороне в соответствующем гнезде (из 5 вариантов).

            Учтите, что хотя это и был бы замечательный бонус, эти 4-миллиметровые разъемы не могут просто выдавать мощность волей-неволей. Конечно, SkyRC, возможно, потребуется добавить к этому устройству кучу дополнительных приспособлений, включая потенциометр, чтобы мы могли использовать его в качестве настольного источника питания, но не было бы круто . Абсолютно не виноват SkyRC в том, что у него его нет, но, поскольку этот — это блок питания, возможность подключиться к доступному диапазону напряжения (без повышения или чего-то еще) была бы фантастической для самодельщиков, возившихся с электроникой для хобби. (как фонарики!).

            Когда я впервые начал этот обзор, я не думал, что у меня есть хорошие средства (регистрация) для тестирования этого зарядного устройства. После того, как этот обзор начался, я закончил побочный проект и понял, что у меня действительно есть возможность его протестировать. Итак, вот тест, зарядка 7,4 В LiPO при 3 А. Максимальный ток моего измерительного прибора составляет 3 А, поэтому я не уверен, насколько он точен, поскольку ток приближается к 3 А. Но эта батарея, которую я заряжал, не была полностью разряжена, и тест вскоре все равно переключился с CC на CV.

            Тем не менее, я думаю, что это интересная и полезная информация.

            Разъемы

            Как указано в разделе «Питание» выше, имеются 4-миллиметровые заглушки для 4-миллиметровых банановых разъемов — вот откуда исходит человеческая сила. Есть также 5 балансировочных соединений для нужд вашего блока питания. У меня есть только пакеты 7,4 В 2S, поэтому я использовал только верхний правый вариант. Но они идут вплоть до 6S!

            Вы можете видеть, что эти вилки имеют цветовую маркировку: черный — минус или земля, а красный — плюс. Балансировочные заглушки, конечно же, заглушки JST-SH, и все они расположены положительной и отрицательной стороной в той же ориентации, что и заглушки слева от них. Слева минус, справа плюс. В любом случае, они являются направленными и подходят только в одном направлении. (Каждый из них имеет два маленьких штырька, а штифты на самом деле смещены от центра, поэтому гнездовая сторона подходит только в одну сторону.)

            На другой стороне блока тоже есть разъемы! Конечно, есть штепсельная вилка для подключения питания, которая имеет удобную маркировку «DC 11-18V» и также имеет индикатор полярности. Также имеется соединение PC LINK (которое мы рассмотрим позже) и датчик температуры. Датчик температуры не предусмотрен, но его можно приобрести примерно за 2 доллара на eBay и т.п. За 2 доллара было бы очень приятно иметь это в комплекте.

            Из раздела «Что включено» выше, вот список поставляемых кабелей:

            • Кабель постоянного тока с разъемом для зарядки типа «крокодил»
            • T-штекер с разъемом типа «банан» Зарядный кабель
            • T-штекер с разъемом типа «крокодил» Зарядный кабель
            • T Plug с разъемом XT60 Зарядный кабель
            • Вилка T с разъемом Futaba Зарядный кабель
            • T Штекер с разъемом JST Зарядный кабель

            И вы можете принести свою! Пока это 4-миллиметровый штекер типа «банан», он будет работать (при условии, что вы сможете убедить программное обеспечение в том, что все в порядке). конец штекеров-бананов….. I  do посмотрите, почему это на самом деле не поддерживается [безопасность]. Эти кнопки «делают то, что делают кнопки». – Адель*.

            Я рекомендую обратиться к руководству, чтобы увидеть  все что можно сделать с помощью меню и этих кнопок, но в целом (и согласно руководству):

            BATT PROG/STOP Кнопка используется для остановки процесса или вернуться к предыдущему шагу/экрану
            Кнопка DEC используется для перехода по меню и уменьшения значения параметра
            Кнопка INC используется для перехода по меню и увеличения значения параметра
            Кнопка ENTER/START используется для ввода параметра или сохранения параметра на экране

            Программное обеспечение

            SkyRC отлично подходит для расширения функциональности своих зарядных устройств, предоставляя доступ к ПК. В этом случае предусмотрено соединение micro-USB «PC LINK» сбоку коробки. После подключения к компьютеру с установленным соответствующим программным обеспечением (вам нужно будет щелкнуть вкладку «программное обеспечение», я не могу связать ее напрямую) пользователь может загружать программы (20 вариантов) и редактировать эти программы (или создавать новый с нуля!), для зарядки аккумуляторов.

            Вот несколько примеров возможных настроек, которыми можно управлять. Программы могут быть построены для 1-6 ячеек, многих химий, зарядки/разрядки/циклирования/и т.д.

            Очень хорошая программа. Он даже делает графики прогресса. В отличие от MC3000, кнопки и встроенные меню очень просты в навигации. Для личного использования я склонялся к тому, чтобы использовать его только через меню кнопок на устройстве, а не через PC Link.

            Заключение

            Что мне нравится
            • Зарядное устройство на 60 Вт!
            • Комплект кабелей
            • Качество сборки отличное
            • Хорошие меню и датчики, которые защищают пользователей от слишком глупых действий с ячейками.
            Что мне не нравится
            • Кнопки выглядят немного дешево
            Обновления, которые были бы потрясающими.
            • Я хотел бы иметь возможность использовать его в качестве настольного источника питания, даже только для защиты (входное напряжение *0,9 было бы отлично для многих или большинства проектов с фонариками).
            • Хотелось бы обновленный экран — такой, как у Nitecore SC4, например
            • Если бы существовало расширенное меню, как на MC3000, которое отключало бы многие из наручников-пустышек, полезность этого зарядного устройства, вероятно, была бы расширена
            Разделительный снимок


            Впереди

            Я передвинул JETBeam T6, чтобы выполнить еще одну работу и выполнить некоторую работу в целом. И я надеюсь, что в ближайшие недели у меня появится еще один или два предмета, кроме фонарика!! Следите за обновлениями!

            Примечания:

            • Этот товар был предоставлен GearBest для ознакомления. Мне не заплатили за написание этого отзыва.
            • Изначально этот контент появился на сайте zeroair.wordpress.com. Загляните туда, чтобы получить лучший опыт!
            • Независимо от того, есть ли у меня купон на это зарядное устройство , у меня есть куча купонов!! Взгляните на мою таблицу для этих купонов. Обратите внимание, что я обновил этот лист, так что теперь вы можете подписаться и получать уведомления, когда лист редактируется!!
            • * Это не настоящая цитата Адель.

            Нравится:

            Нравится Загрузка…

            Зарядное устройство IMAX B6AC для липосакции.

            Настройка зарядного устройства IMAX B6AC
            со встроенным блоком питания.

            Это мой обзор зарядного, балансировочного и разрядного устройства IMax B6AC.  Это простое недорогое зарядное устройство, которое может выполнять множество функций. Я видел похожие зарядные устройства мощностью 50 Вт или 80 Вт.

            Это зарядное устройство имеет вилку питания, которая подключается к розетке.  У него также есть зажимы типа «крокодил» для крепления к автомобильному аккумулятору. Он будет заряжать аккумуляторы, имеющие от 2 до 6 ячеек. Если вы нажмете правые кнопки, вы увидите напряжение каждой ячейки во время зарядки аккумулятора.

            Я хотел бы добавить удлинитель штекера баланса и подключить один конец к порту баланса на зарядном устройстве, чтобы аккумулятор мог находиться на большем расстоянии от зарядного устройства. Мне пришлось припаять вилку XT60, чтобы она соответствовала вилке моей батареи, но с тех пор я купил переходники с банановой вилкой на вилку XT60 на Banggood. Я разместил ссылку ниже.

            Для настройки зарядного устройства IMAX B6AC для трехэлементной батареи 1300 мА.

            Вставьте зарядное устройство в розетку. Я увидел несколько искр при подключении к стене, но это не повлияло на работу.
            Подсоедините кабель для зарядки и подключите его к аккумулятору.
            Подсоедините удлинители весов или подключите штекер балансировочного аккумулятора к соответствующему порту весов.

            Экран IMAX B6AC загорится и предложит вам несколько вариантов.

            Между батареями и перед программированием нажмите и удерживайте кнопку «СТОП» , чтобы очистить память программ.
            В меню батареи «Выбор программы» выберите «LIPO BATT» с помощью кнопки «BATT TYPE» .
            Чтобы сохранить эту настройку, вы должны нажать кнопку «ENTER» , которая также является кнопкой «START» . С помощью правой и левой кнопок состояния выберите «LIPO FAST CHARGE»
            Нажмите «ENTER» для сохранения эта настройка.
            Выберите   с помощью клавиш со стрелками «2,0 AMPS» или любую скорость зарядки, которую вы хотите.
            Нажмите «ENTER» , чтобы сохранить эту настройку.
            Выберите с помощью клавиш со стрелками «11,1 ВОЛЬТ» для аккумулятора 3S или аналогичный для заряжаемого аккумулятора.
            Удерживайте кнопку «СТАРТ» , пока она не перейдет к «ПРОВЕРКА АККУМУЛЯТОРА, ОЖИДАНИЕ»
            Затем зарядное устройство предложит вам нажать «СТАРТ» , чтобы начать цикл зарядки.

            Нажав «ВЫБОР» кнопки вы можете увидеть индивидуальное напряжение 3 ячеек, которые находятся в аккумуляторе.
            Зарядное устройство подаст сигнал, когда зарядка будет завершена.

            Нажмите кнопку «СТОП» перед отключением и началом зарядки следующего аккумулятора.
            Еще раз пройдитесь по меню и убедитесь, что все настройки верны, иначе вы можете не попасть в программу зарядки.

            Для хранения батареи необходимо понизить напряжение до 3,7 вольт на элемент и убедиться, что все элементы сбалансированы.

            С помощью батареи выберите в меню «Выбор программы» «LIPO BATT»
            Чтобы сохранить эту настройку, вы должны нажать кнопку «ВВОД» , которая также является кнопкой «СТАРТ»
            С правым и левым статусом кнопки выберите  «LIPO STORAGE»
            Нажмите  «ENTER»  , чтобы сохранить эту настройку.
            Выберите   с помощью клавиш со стрелками  «1,0 AMPS»  или любую желаемую скорость разряда.
            Нажмите «ВВОД» , чтобы сохранить эту настройку.
            Выберите с помощью клавиш со стрелками  «11,1 ВОЛЬТ»  для батареи 3S или эквивалент для разряжаемой батареи.
            Удерживайте кнопку  «СТАРТ»  , пока она не перейдет к «ПРОВЕРКА АККУМУЛЯТОРА, ОЖИДАНИЕ»
            Зарядное устройство автоматически начнет цикл разрядки.

            Дополнительная информация о настройке и использовании зарядного устройства для нескольких аккумуляторов одновременно.

            Вот ссылка на плату для параллельной зарядки.

            Вы можете подключить несколько аккумуляторов к зарядной плате, вы можете одновременно заряжать несколько одинаковых аккумуляторов.   Обязательно дважды проверьте, чтобы все заряжаемые аккумуляторы имели примерно одинаковое остаточное напряжение. Если вы смешаете полностью заряженные и незаряженные батареи на зарядной плате, между батареями может возникнуть опасный скачок напряжения. На этой зарядной плате есть предохранители, которые помогают контролировать скачки напряжения, если вы допустили ошибку, но не смешивайте батареи, не проверив каждую перед подключением к зарядной плате.

            Я рекомендую одновременно заряжать только 2-3 батареи. Если один элемент на одной батарее выходит из строя, у вас могут возникнуть проблемы с каждой батареей, которую вы подключили к зарядной плате в это время. Если у вас есть батарея, которая переразряжена или элементы разряжены неравномерно, не ставьте ее на зарядную панель с другими батареями, а заряжайте только на зарядном устройстве. Я никогда не включаю зарядное устройство более чем на 3 ампера, хотя оно рассчитано на большее, потому что оно немного нагревается.

            Эта программа проверки аккумуляторов — отличный способ убедиться, что все ваши аккумуляторы имеют примерно одинаковый заряд и что в них нет поврежденных элементов, которые могут повлиять на все аккумуляторы в сплиттере.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
