Imax b6 зарядка автомобильного аккумулятора. IMAX B6: подробное руководство по зарядке автомобильных аккумуляторов

Как правильно заряжать автомобильный аккумулятор с помощью IMAX B6. Какие функции и режимы доступны в этом зарядном устройстве. На что обратить внимание при подключении и настройке IMAX B6 для зарядки АКБ.

Особенности и возможности зарядного устройства IMAX B6

IMAX B6 — это универсальное зарядное устройство, способное работать с различными типами аккумуляторов, включая автомобильные свинцово-кислотные батареи. Рассмотрим его ключевые характеристики:

• Поддерживает зарядку LiPo, LiFe, Li-ion, NiMH, NiCd и свинцово-кислотных (Pb) аккумуляторов
• Максимальный ток зарядки — 6А
• Максимальная мощность — 50Вт
• Встроенный балансир для литиевых аккумуляторов
• Режимы зарядки, разрядки, балансировки, хранения
• Возможность сохранения пользовательских программ
• LCD-дисплей для отображения параметров

Важным преимуществом IMAX B6 является возможность зарядки автомобильных аккумуляторов напряжением 12В. Это позволяет использовать устройство не только для моделей, но и для обслуживания АКБ реальных автомобилей.

Подготовка IMAX B6 к зарядке автомобильного аккумулятора

Перед началом зарядки необходимо правильно подключить и настроить зарядное устройство:

1. Подключите IMAX B6 к источнику питания (сетевой адаптер или автомобильный прикуриватель)
2. Присоедините силовые провода с крокодилами к клеммам аккумулятора, соблюдая полярность
3. Включите зарядное устройство
4. В меню выберите тип аккумулятора Pb (свинцово-кислотный)
5. Установите напряжение 12В и емкость, соответствующую вашему аккумулятору
6. Выберите режим зарядки «CHARGE»
7. Задайте ток зарядки (рекомендуется 1/10 от емкости АКБ)

После этого можно запускать процесс зарядки длительным нажатием кнопки START.

Режимы зарядки автомобильного аккумулятора в IMAX B6

IMAX B6 предлагает несколько режимов для работы со свинцово-кислотными аккумуляторами:

CHARGE (Зарядка)

Основной режим для восполнения емкости АКБ. Зарядка осуществляется постоянным током до достижения напряжения 14.4В, затем ток постепенно снижается.

DISCHARGE (Разрядка)

Позволяет разрядить аккумулятор до заданного напряжения. Может применяться для оценки реальной емкости АКБ.

STORAGE (Хранение)

Режим подготовки аккумулятора к длительному хранению. Обеспечивает оптимальный уровень заряда для хранения.

Особенности зарядки глубоко разряженных аккумуляторов

Если напряжение на АКБ упало ниже 10.5В, IMAX B6 может не распознать аккумулятор. В этом случае применяется следующая процедура:

1. Выберите в меню тип Pb и напряжение 6В
2. Запустите зарядку малым током (0.1-0.5А)
3. После повышения напряжения до 10-11В остановите процесс
4. Переключитесь на режим 12В и продолжите обычную зарядку

Такой подход позволяет безопасно восстановить глубоко разряженный аккумулятор.

Мониторинг процесса зарядки автомобильного аккумулятора

В процессе зарядки IMAX B6 отображает на дисплее важную информацию:

• Текущее напряжение аккумулятора
• Зарядный ток
• Время зарядки
• Переданная емкость в мАч

Это позволяет контролировать процесс и оценивать состояние АКБ. При достижении полного заряда устройство автоматически прекращает зарядку и подает звуковой сигнал.

Меры безопасности при зарядке автомобильных аккумуляторов

Чтобы обеспечить безопасность процесса, соблюдайте следующие правила:

• Заряжайте аккумулятор только в хорошо проветриваемом помещении
• Не допускайте замыкания клемм аккумулятора
• Используйте защитные очки и перчатки
• Не оставляйте зарядку без присмотра
• При появлении запаха или вздутии АКБ немедленно прекратите процесс

Соблюдение этих мер позволит избежать опасных ситуаций при работе с автомобильными аккумуляторами.

Преимущества использования IMAX B6 для зарядки автомобильных АКБ

Применение IMAX B6 для обслуживания автомобильных аккумуляторов имеет ряд преимуществ:

• Точный контроль параметров зарядки
• Возможность восстановления глубоко разряженных АКБ
• Универсальность — подходит для разных типов аккумуляторов
• Компактные размеры и мобильность
• Доступная цена по сравнению с профессиональными зарядными станциями

Эти факторы делают IMAX B6 отличным выбором для автолюбителей, желающих самостоятельно обслуживать аккумуляторы своих автомобилей.

Ограничения IMAX B6 при работе с автомобильными аккумуляторами

Несмотря на широкие возможности, у IMAX B6 есть некоторые ограничения:

• Максимальный ток 6А может быть недостаточен для быстрой зарядки АКБ большой емкости
• Отсутствие режима десульфатации для восстановления старых аккумуляторов
• Необходимость внешнего источника питания
• Ограниченная мощность (50Вт) по сравнению с профессиональными зарядными устройствами

Эти особенности следует учитывать при выборе IMAX B6 для работы с автомобильными аккумуляторами.

Принцип работы IMAX B6 для зарядки автомобильного аккумулятора

Содержание

Китайские сайты полны всевозможными моделями зарядных устройств для различных аккумуляторов. Одним из популярных аппаратов в этой области является продукт от «SKYRC», который называется IMAX B6. Он встречается как в урезанной компактной версии (отличается по названию IMAX B6 mini), так и в полноценном варианте.

Не все знают, что данный агрегат способен потянуть не только аккумуляторы к радиоуправляемым моделькам машинок, но и вытянет обслуживание крупного стартерного АКБ. Однако во втором случае есть определённые нюансы, которые следует учитывать при подобном использовании.

Может ли заряжать автомобильные аккумуляторы

Всех новичков, которые стремятся сэкономить на автомобильных гаджетах, интересует, можно ли на практике задействовать IMAX B6 для обслуживания крупных батарей. Ответ на этот вопрос легко найти в инструкции по эксплуатации к универсальному з/у. Компания-производитель указала список типов батарей, допустимых к подключению. На коробке указаны такие разновидности как Lipo, LiFe, LiHV и даже Pb 2-20V.

Именно последний вариант включает нужные характеристики, которые можно расшифровать так:

• свинцово-кислотные батареи;
• максимальное напряжение 20 В;
• минимальное напряжение 2 В.

Производитель не указывает привязки к силе тока, поэтому АКБ ёмкостью 50–60 Ач подпадают под эксплуатационные критерии.

Кто-то может поспорить, что корпус и плата могут плавиться от длительной работы, большого ампеража и перегрева. Однако в конструкции предусмотрен принудительный обдув кулером, а также токи заряда не имеют больших значений. На практике многие автомобилисты успели опробовать работу зарядного устройства, подключив заранее к нему мощные контактные провода с большими крокодилами.

Токи заряда

Начинающие автоэлектрики, экспериментируя с прибором, стремятся вывести его на такой режим, при котором он должен выдать 5 или даже 6 Ампер на заряд. Здесь получаются сложности, так как не всегда ясно, каким образом настроить ток.

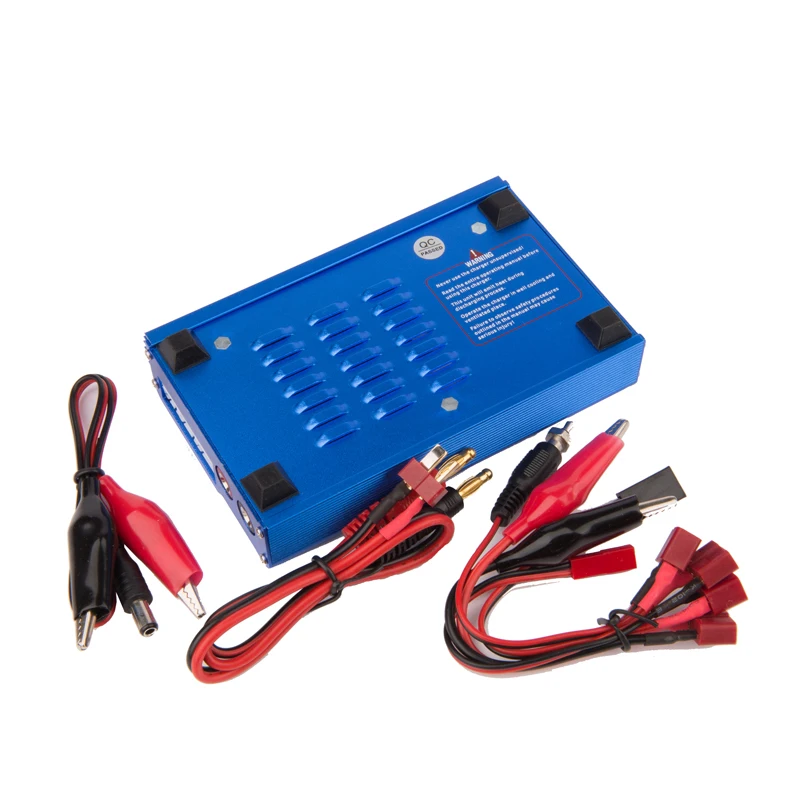

При выборе зарядного проследите за комплектностью, потому что на рынке есть предложения, когда в коробке может не оказаться штатного блока питания, который придётся докупать отдельно. Разница в том, чтобы зарядить АКБ с использованием штатного питания или стороннего заключается в ограничении на Амперы.

Штатный блок питания выдаёт 4 А, а зарядное рассчитано на максимум 6 А. Соответственно на выходе с крокодилов можно снять лишь 4 А, максимум от б/п. Нештатные блоки могут выдавать до 8–10 А, но такой ток не пропустит з/у, в результате цепь на выходе даст 6 А и будет работать на пределе.

Оптимальным решение для любого автомобильного аккумулятора является ток зарядки, равный 1/10 от его значения ёмкости. Соответственно для большинства автомобилистов с ёмкостью АКБ на 50–55 Ач предельный ампераж ограничен 5–5,5 А. Значит, IMAX B6 со своим родным блоком будет в самый раз по теоретическим параметрам.

Зарядка от другого АКБ

Если кто-то не знал, то автомобильный аккумулятор одного автомобиля способен зарядить АКБ другого авто. В IMAX B6 предусмотрен специальный режим, позволяющие провести подобные мероприятия. Для этого используется специальный провод перед входом питания. Тогда от донорской батареи с помощью специальных зажимов будет отбирать энергию через з/у на реципиента.

Практика показала, что даже от небольшой батареи на 12 В можно подпитать севший автомобильный аккумулятор на открытой парковке в мороз. Эта операция позволит завести мотор даже в экстремальных условиях, отобрав даже небольшой объём энергии.

Инструкция по заряду

Каждая модель Аймэкс содержит инструкцию на иностранном языке. Перевод на русский не используется, так как не все аппараты сертифицированы в нашей стране. Однако, что необходимо делать и как поступать при работе с б6, интуитивно понятно.

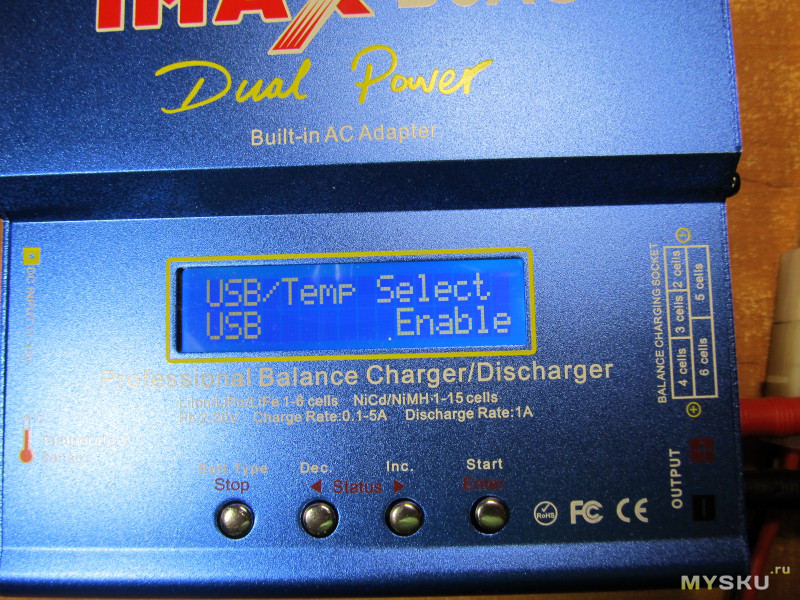

После подключения питания к устройству и установки клемм загорится монитор аппарата с приветствием. Чаще всего на начальном этапе указан тип батареи «Lipo», поэтому жмём «Stop» и листаем кнопками «вправо/влево» до нужного нам варианта со свинцовым указателем – «Pb».

Кликаем по кнопе «Enter»/«Start» один раз, чтобы попасть в новый пункт меню изменений. Теперь выбираем напряжение в 12V, а силу тока от 1 до 3 Ампер. Теперь можно второй раз жать «Enter»/«Start» до тех пор, пока не запустится процесс. Следует учитывать, что ведётся непрерывный мониторинг заряда, поэтому нижний правый угол отведён под вывод информации о том, сколько тока ушло на батарею (данные подаются в миллиамперах или в 0,001А).

Глубокий разряд АКБ

При чрезвычайно низком заряде (глубоком разряде батареи) придётся первоначальные настройки варьировать несколько раз. Если общий вольтаж снизился до 7 В, тогда следует переключиться на з/у в интервал 4–8 В, а дойдя до максимальных значений, повысить коридор напряжения. Такой уловкой легко поднять значение напряжения до оптимального.

Принцип работы IMAX B6 для зарядки автомобильного аккумулятора

Содержание

Китайские сайты полны всевозможными моделями зарядных устройств для различных аккумуляторов. Одним из популярных аппаратов в этой области является продукт от «SKYRC», который называется IMAX B6. Он встречается как в урезанной компактной версии (отличается по названию IMAX B6 mini), так и в полноценном варианте.

Не все знают, что данный агрегат способен потянуть не только аккумуляторы к радиоуправляемым моделькам машинок, но и вытянет обслуживание крупного стартерного АКБ. Однако во втором случае есть определённые нюансы, которые следует учитывать при подобном использовании.

Может ли заряжать автомобильные аккумуляторы

Всех новичков, которые стремятся сэкономить на автомобильных гаджетах, интересует, можно ли на практике задействовать IMAX B6 для обслуживания крупных батарей. Ответ на этот вопрос легко найти в инструкции по эксплуатации к универсальному з/у. Компания-производитель указала список типов батарей, допустимых к подключению. На коробке указаны такие разновидности как Lipo, LiFe, LiHV и даже Pb 2-20V.

Именно последний вариант включает нужные характеристики, которые можно расшифровать так:

• свинцово-кислотные батареи;
• максимальное напряжение 20 В;
• минимальное напряжение 2 В.

Производитель не указывает привязки к силе тока, поэтому АКБ ёмкостью 50–60 Ач подпадают под эксплуатационные критерии.

Кто-то может поспорить, что корпус и плата могут плавиться от длительной работы, большого ампеража и перегрева. Однако в конструкции предусмотрен принудительный обдув кулером, а также токи заряда не имеют больших значений. На практике многие автомобилисты успели опробовать работу зарядного устройства, подключив заранее к нему мощные контактные провода с большими крокодилами.

Токи заряда

Начинающие автоэлектрики, экспериментируя с прибором, стремятся вывести его на такой режим, при котором он должен выдать 5 или даже 6 Ампер на заряд. Здесь получаются сложности, так как не всегда ясно, каким образом настроить ток.

При выборе зарядного проследите за комплектностью, потому что на рынке есть предложения, когда в коробке может не оказаться штатного блока питания, который придётся докупать отдельно. Разница в том, чтобы зарядить АКБ с использованием штатного питания или стороннего заключается в ограничении на Амперы.

Штатный блок питания выдаёт 4 А, а зарядное рассчитано на максимум 6 А. Соответственно на выходе с крокодилов можно снять лишь 4 А, максимум от б/п. Нештатные блоки могут выдавать до 8–10 А, но такой ток не пропустит з/у, в результате цепь на выходе даст 6 А и будет работать на пределе.

Оптимальным решение для любого автомобильного аккумулятора является ток зарядки, равный 1/10 от его значения ёмкости. Соответственно для большинства автомобилистов с ёмкостью АКБ на 50–55 Ач предельный ампераж ограничен 5–5,5 А. Значит, IMAX B6 со своим родным блоком будет в самый раз по теоретическим параметрам.

Зарядка от другого АКБ

Если кто-то не знал, то автомобильный аккумулятор одного автомобиля способен зарядить АКБ другого авто. В IMAX B6 предусмотрен специальный режим, позволяющие провести подобные мероприятия. Для этого используется специальный провод перед входом питания. Тогда от донорской батареи с помощью специальных зажимов будет отбирать энергию через з/у на реципиента.

Практика показала, что даже от небольшой батареи на 12 В можно подпитать севший автомобильный аккумулятор на открытой парковке в мороз. Эта операция позволит завести мотор даже в экстремальных условиях, отобрав даже небольшой объём энергии.

Инструкция по заряду

Каждая модель Аймэкс содержит инструкцию на иностранном языке. Перевод на русский не используется, так как не все аппараты сертифицированы в нашей стране. Однако, что необходимо делать и как поступать при работе с б6, интуитивно понятно.

После подключения питания к устройству и установки клемм загорится монитор аппарата с приветствием. Чаще всего на начальном этапе указан тип батареи «Lipo», поэтому жмём «Stop» и листаем кнопками «вправо/влево» до нужного нам варианта со свинцовым указателем – «Pb».

Кликаем по кнопе «Enter»/«Start» один раз, чтобы попасть в новый пункт меню изменений. Теперь выбираем напряжение в 12V, а силу тока от 1 до 3 Ампер. Теперь можно второй раз жать «Enter»/«Start» до тех пор, пока не запустится процесс. Следует учитывать, что ведётся непрерывный мониторинг заряда, поэтому нижний правый угол отведён под вывод информации о том, сколько тока ушло на батарею (данные подаются в миллиамперах или в 0,001А).

Глубокий разряд АКБ

При чрезвычайно низком заряде (глубоком разряде батареи) придётся первоначальные настройки варьировать несколько раз. Если общий вольтаж снизился до 7 В, тогда следует переключиться на з/у в интервал 4–8 В, а дойдя до максимальных значений, повысить коридор напряжения. Такой уловкой легко поднять значение напряжения до оптимального.

Принцип работы IMAX B6 для зарядки автомобильного аккумулятора

Содержание

Китайские сайты полны всевозможными моделями зарядных устройств для различных аккумуляторов. Одним из популярных аппаратов в этой области является продукт от «SKYRC», который называется IMAX B6. Он встречается как в урезанной компактной версии (отличается по названию IMAX B6 mini), так и в полноценном варианте.

Не все знают, что данный агрегат способен потянуть не только аккумуляторы к радиоуправляемым моделькам машинок, но и вытянет обслуживание крупного стартерного АКБ. Однако во втором случае есть определённые нюансы, которые следует учитывать при подобном использовании.

Может ли заряжать автомобильные аккумуляторы

Всех новичков, которые стремятся сэкономить на автомобильных гаджетах, интересует, можно ли на практике задействовать IMAX B6 для обслуживания крупных батарей. Ответ на этот вопрос легко найти в инструкции по эксплуатации к универсальному з/у. Компания-производитель указала список типов батарей, допустимых к подключению. На коробке указаны такие разновидности как Lipo, LiFe, LiHV и даже Pb 2-20V.

Именно последний вариант включает нужные характеристики, которые можно расшифровать так:

• свинцово-кислотные батареи;
• максимальное напряжение 20 В;
• минимальное напряжение 2 В.

Производитель не указывает привязки к силе тока, поэтому АКБ ёмкостью 50–60 Ач подпадают под эксплуатационные критерии.

Кто-то может поспорить, что корпус и плата могут плавиться от длительной работы, большого ампеража и перегрева. Однако в конструкции предусмотрен принудительный обдув кулером, а также токи заряда не имеют больших значений. На практике многие автомобилисты успели опробовать работу зарядного устройства, подключив заранее к нему мощные контактные провода с большими крокодилами.

Токи заряда

Начинающие автоэлектрики, экспериментируя с прибором, стремятся вывести его на такой режим, при котором он должен выдать 5 или даже 6 Ампер на заряд. Здесь получаются сложности, так как не всегда ясно, каким образом настроить ток.

При выборе зарядного проследите за комплектностью, потому что на рынке есть предложения, когда в коробке может не оказаться штатного блока питания, который придётся докупать отдельно. Разница в том, чтобы зарядить АКБ с использованием штатного питания или стороннего заключается в ограничении на Амперы.

Штатный блок питания выдаёт 4 А, а зарядное рассчитано на максимум 6 А. Соответственно на выходе с крокодилов можно снять лишь 4 А, максимум от б/п. Нештатные блоки могут выдавать до 8–10 А, но такой ток не пропустит з/у, в результате цепь на выходе даст 6 А и будет работать на пределе.

Оптимальным решение для любого автомобильного аккумулятора является ток зарядки, равный 1/10 от его значения ёмкости. Соответственно для большинства автомобилистов с ёмкостью АКБ на 50–55 Ач предельный ампераж ограничен 5–5,5 А. Значит, IMAX B6 со своим родным блоком будет в самый раз по теоретическим параметрам.

Зарядка от другого АКБ

Если кто-то не знал, то автомобильный аккумулятор одного автомобиля способен зарядить АКБ другого авто. В IMAX B6 предусмотрен специальный режим, позволяющие провести подобные мероприятия. Для этого используется специальный провод перед входом питания. Тогда от донорской батареи с помощью специальных зажимов будет отбирать энергию через з/у на реципиента.

Практика показала, что даже от небольшой батареи на 12 В можно подпитать севший автомобильный аккумулятор на открытой парковке в мороз. Эта операция позволит завести мотор даже в экстремальных условиях, отобрав даже небольшой объём энергии.

Инструкция по заряду

Каждая модель Аймэкс содержит инструкцию на иностранном языке. Перевод на русский не используется, так как не все аппараты сертифицированы в нашей стране. Однако, что необходимо делать и как поступать при работе с б6, интуитивно понятно.

После подключения питания к устройству и установки клемм загорится монитор аппарата с приветствием. Чаще всего на начальном этапе указан тип батареи «Lipo», поэтому жмём «Stop» и листаем кнопками «вправо/влево» до нужного нам варианта со свинцовым указателем – «Pb».

Кликаем по кнопе «Enter»/«Start» один раз, чтобы попасть в новый пункт меню изменений. Теперь выбираем напряжение в 12V, а силу тока от 1 до 3 Ампер. Теперь можно второй раз жать «Enter»/«Start» до тех пор, пока не запустится процесс. Следует учитывать, что ведётся непрерывный мониторинг заряда, поэтому нижний правый угол отведён под вывод информации о том, сколько тока ушло на батарею (данные подаются в миллиамперах или в 0,001А).

Глубокий разряд АКБ

При чрезвычайно низком заряде (глубоком разряде батареи) придётся первоначальные настройки варьировать несколько раз. Если общий вольтаж снизился до 7 В, тогда следует переключиться на з/у в интервал 4–8 В, а дойдя до максимальных значений, повысить коридор напряжения. Такой уловкой легко поднять значение напряжения до оптимального.

Как использовать многофункциональное зарядное устройство IMAX B6 для аккумуляторов LiPo — обучающее пособие — Robocraze

Как использовать многофункциональное зарядное устройство IMAX B6 для аккумуляторов LiPo — Конкурсное руководство — Робобезумие перейти к содержанию Аккумуляторы

LiPo — самый популярный выбор для тех, кто ищет длительное время работы и высокую мощность.







Плюсы и минусы литий-полимерных аккумуляторов:

Плюсы

1. Литий-полимерные аккумуляторы могут быть практически любого размера или формы, а литий-полимерные аккумуляторы могут быть изготовлены практически любого размера или формы, а аккумуляторы значительно легче.
Аккумуляторы
2. LiPo обладают гораздо большей емкостью, что позволяет им удерживать гораздо больше энергии.
Аккумуляторы
3. LiPo обеспечивают гораздо более высокую скорость разряда.

Минусы

1. Батареи LiPo имеют более короткий срок службы, чем батареи NiMH/NiCd. LiPo в среднем всего 300–400 циклов.
2. Чувствительный химический состав батарей может привести к возгоранию, если батарея проколется и попадет в воздух.
Аккумуляторы
3. LiPo требуют особого ухода при зарядке, разрядке и хранении. Необходимое оборудование может быть дорогим.

Терминология LiPo аккумуляторов

1. Напряжение/количество элементов

Номинальное напряжение LiPo элемента составляет 3,7 В. На батарее количество ячеек помогает нам найти напряжение батареи. S означает серию.



Следовательно, если на аккумуляторе написано 6S, значит в нем 6 ячеек последовательно. Это означает, что напряжение, обеспечиваемое батареей, будет 6 X 3,7 В = 22,2 В (последовательно добавляется напряжение).



Аккумуляторы LiPo полностью заряжены, когда они достигают напряжения 4,2 В на элемент. Некоторые аккумуляторы могут иметь другое описание, например, 3С3П. Это означает, что всего в батарее 6 ячеек, 3 последовательно и 3 параллельно.



Точно так же, как при последовательном соединении добавляется напряжение, при параллельном подключении увеличивается емкость. Если мы предположим, что емкость каждой ячейки равна 5200 мАч, 3S3P будет означать, что общая батарея имеет 3×3,7 = 11,1 В, а общая емкость составляет 5200 + 5200 = 10400 мАч.



Напряжение аккумуляторной батареи по существу будет определять, насколько быстро будет двигаться ваш автомобиль. Напряжение напрямую влияет на скорость вращения электродвигателя (бесщеточные двигатели рассчитаны на кВ, что означает «об/мин на вольт»). Таким образом, если у вас есть бесщеточный двигатель с номинальным напряжением 3500 кВ, этот двигатель будет вращаться со скоростью 3500 об/мин на каждый подаваемый на него вольт. На батарее 2S LiPo этот двигатель будет вращаться примерно 25,900 об/мин. На 3S он будет вращаться со скоростью 38 850 об/мин.

Таким образом, чем выше напряжение, тем быстрее вы будете двигаться.

2. Емкость

Емкость батареи в основном является мерой того, сколько энергии батарея может удерживать. Думайте об этом как о размере вашего топливного бака.



Единицей измерения здесь являются миллиампер-часы (мАч). Это говорит о том, сколько можно разрядить батарею, чтобы разрядить ее за один час.



Например, если батарея имеет номинальную емкость 5200 мАч, это означает, что она полностью разрядится за 1 час, если от нее непрерывно потребляется 5,2 А (5200 мАч = 5,2 Ампер-час).

3. Скорость разрядки

Рейтинг C — это просто мера того, насколько быстро аккумулятор можно разряжать безопасно и без вреда для аккумулятора.



Одна из вещей, которая усложняет это, заключается в том, что это не отдельный номер; это требует, чтобы вы также знали емкость батареи, чтобы в конечном итоге определить безопасное потребление тока («C» в рейтинге C на самом деле означает емкость).



Как только вы узнаете емкость, это в значительной степени простая математическая задача. Взяв приведенный выше пример, если батарея имеет номинал разряда 35C, ее можно безопасно разряжать при 35×5,2=182A.



Для большинства аккумуляторов предусмотрена отдельная скорость безопасного разряда и скорость резкого разряда. Так что имейте это в виду при использовании LiPo.

Правильный уход за батареями LiPo

Батареи Lipo требуют надлежащего ухода, иначе они могут нанести вред пользователю. Вот некоторые из этих требований:

1. Аккумуляторы LiPo требуют особого ухода, они заряжаются с использованием системы, называемой постоянным током/постоянным напряжением. По сути, зарядное устройство будет поддерживать постоянный ток или скорость заряда до тех пор, пока батарея не достигнет пикового напряжения (4,2 В на элемент в аккумуляторной батарее). Затем он будет поддерживать это напряжение, уменьшая ток. С другой стороны, NiMH и NiCd аккумуляторы лучше всего заряжаются с использованием метода импульсной зарядки. Зарядка литий-полимерных аккумуляторов таким образом может привести к повреждению, поэтому важно иметь совместимое с литий-ионными аккумуляторами зарядное устройство.


2. Вторая причина, по которой вам нужно зарядное устройство, совместимое с LiPo, это балансировка. Балансировка — это термин, который мы используем для описания процесса выравнивания напряжения каждой ячейки аккумуляторной батареи.


3. Мы балансируем батареи LiPo, чтобы каждая ячейка разряжалась одинаково. Это помогает с производительностью батареи.


4. Самая безопасная скорость заряда для LiPo аккумуляторов составляет 1С.
5. Аккумулятор LiPo никогда не должен разряжаться ниже 3 В.


6. Их также следует хранить в огнеупорном контейнере. Как я упоминал выше, большинство людей склонны оставлять свои LiPo в сумке, поскольку они портативны и защищают вашу мастерскую от возгорания в случае возгорания LiPo. Я также видел, как люди использовали пустые ящики из-под боеприпасов, несгораемые сейфы и керамические цветочные горшки. Все, что у вас есть (или вы можете купить), что предотвратит распространение огня, будет стоить того маловероятного случая, когда произойдет что-то неблагоприятное.



Выбор подходящего зарядного устройства

Глядя на приведенные выше разделы, должно быть ясно, что зарядные устройства LiPo играют решающую роль в правильном функционировании и также влияют на срок службы батареи.

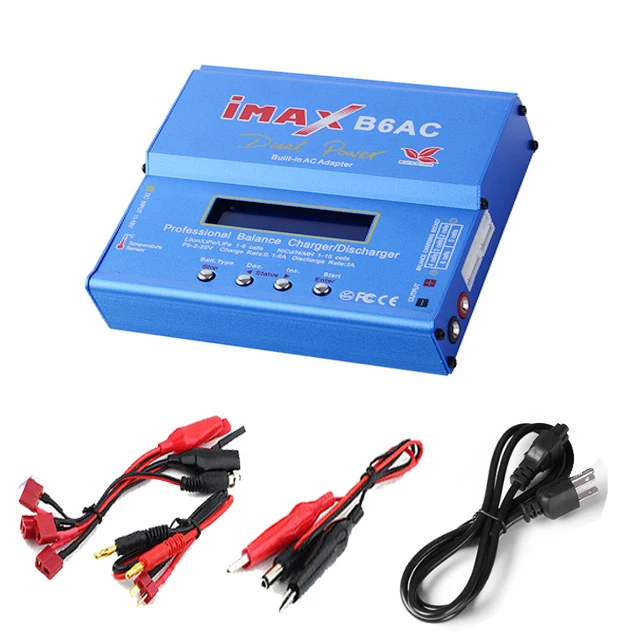

В нашем магазине вы можете найти зарядное устройство iMAX B6, которое адекватно работает с батареями LiPo. Зарядное устройство iMAX B6 имеет различные режимы для зарядки различных типов аккумуляторов, таких как NiCd, NiMH, LiFe, LiHV и т. д. Мы сосредоточимся исключительно на функции балансировки заряда LiPo этого зарядного устройства. В предыдущем разделе мы упомянули метод зарядки постоянным напряжением/постоянным током для аккумуляторов LiPo. Это зарядное устройство включает эту функцию под названием «баланс заряда».



Технические характеристики:

• Входное напряжение: 11–18 В
• Мощность цепи: макс. зарядка: 50 Вт / макс. разрядка: 5 Вт
• Диапазон зарядного тока: 0,1–5,0 А
• Диапазон тока разряда: 0,1–1,0 А
• Ni-MH/NiCd элементы: 1-15
• Литий-ионные/полиаккумуляторы: 1–6
• Pb напряжение батареи: 2-20В
• Размеры: 133x87x33 мм



Шаги для зарядки LiPo аккумулятора с помощью зарядного устройства iMAX B6:

1. Выберите подходящий настенный адаптер для зарядного устройства, выходное напряжение должно быть в диапазоне 11–18 В, а на другом конце должен быть цилиндрический разъем постоянного тока, который будет вставлен в зарядное устройство B6. (Примечание. Номинальный выходной ток зарядного устройства определяет скорость зарядки аккумулятора, поэтому, если вы хотите заряжать аккумулятор с высокой скоростью, убедитесь, что сетевой адаптер подходит для этой задачи.
2. После включения зарядного устройства вы должны увидеть, что зарядное устройство находится в режиме зарядки LiPo. Не заряжайте аккумулятор в этом режиме, он не предназначен для аккумуляторов LiPo. Нажмите кнопку INC один раз, и зарядное устройство должно перейти в режим сбалансированной зарядки LiPo.
3. Каждая батарея поставляется с разъемом JST-XH, который используется для контроля состояния батареи с помощью монитора батареи. На боковой стороне зарядного устройства B6 вы можете увидеть порты, которые могут вместить этот разъем. Зарядное устройство B6 способно заряжать аккумуляторы номиналом от 2S до 6S. Вставьте разъем JST аккумулятора в зарядное устройство.
4. С помощью разъема, входящего в комплект поставки, подключите положительный и клеммы аккумулятора к зарядному устройству. Всегда сначала подключайте отрицательную клемму. При подключении положительной клеммы могут быть небольшие искры, но не беспокойтесь об этом.
5. После подключения нажмите кнопку СТАРТ один раз, вы увидите мигающую скорость зарядки, установите скорость зарядки соответствующим образом (например, если ваш адаптер может подавать 1 А, не превышайте скорость зарядки 0,5 А). Как только это установлено, снова нажмите кнопку СТАРТ, это заставит мигать напряжение батареи. Увеличьте или уменьшите это с помощью кнопок INC и DEC и установите соответствующим образом. После этого нажмите и удерживайте кнопку СТАРТ, вы услышите звуковой сигнал, и батарея начнет заряжаться (Примечание: если есть какие-либо ошибки с подключением, будет отображаться ошибка).
6. Чтобы проверить заряд отдельной ячейки, нажмите кнопку INC один раз во время зарядки батареи.
7. Всегда следите за аккумулятором во время зарядки, и его можно остановить в любой момент с помощью кнопки STOP.

Утилизация аккумуляторов LiPo

Прежде чем утилизировать LiPo аккумуляторы, убедитесь, что срок гарантии истек. У некоторых компаний есть годовая гарантия замены, которой вы можете воспользоваться, но большинство гарантий будут аннулированы, если вы выполните следующие шаги, прежде чем обращаться за гарантийной заменой.

Шаги по безопасной утилизации LiPo:

1. Разрядите LiPo батарею настолько глубоко, насколько это возможно: это можно сделать разными способами. Большинство компьютеризированных зарядных устройств LiPo имеют функцию разрядки. Если у вас нет зарядного устройства с функцией разрядки, вы можете разрядить аккумуляторную батарею в своем автомобиле. Имейте в виду, что при этом вы рискуете возгореться и потенциально повредить свой автомобиль, поэтому позаботьтесь о наличии необходимого защитного оборудования.
2. Поместите LiPo в ванну с соленой водой. Смешайте поваренную соль с небольшим количеством теплой (не горячей) воды. Добавляйте соль до тех пор, пока она не перестанет растворяться в воде. Убедитесь, что все провода полностью погружены в воду. Соленая вода обладает очень высокой проводимостью и, по существу, закорачивает аккумулятор, еще больше разряжая его. Оставьте аккумулятор в ванне с соленой водой не менее чем на 24 часа.
3. Проверьте напряжение LiPo. Если напряжение батареи 0,0 В, отлично! Переходите к следующему шагу. В противном случае поместите его обратно в ванну с соленой водой еще на 24 часа. Продолжайте делать это, пока батарея не достигнет 0,0 В.
4. Выбросьте аккумулятор в мусорное ведро. Правильно — в отличие от NiMH и NiCd аккумуляторов, LiPo не опасны для окружающей среды. Их без проблем можно выкинуть в мусор.



Возьмите зарядное устройство B3 здесь


Читайте также — Все о литий-полимерных батареях (LiPo)

Robocraze

27 апреля 2019 г.

Вам также может быть интересно прочитать:

— Robocraze —

Что такое магнитный поплавковый датчик?

— Robocraze —

Как пользоваться 3D-ручкой

Sourabh Joshi

Что такое датчик пульса — типы и области его применения

Похожие блоги

Что такое Ач в батарее

21 июня 2022 г.

Литий-ионный против литий-полимерного аккумулятора

20 июня 2022 г.

Цепь автоматической зарядки аккумулятора

15 июня 2022 г.

Как зарядить аккумулятор LiPo

27 мая 2022 г.

Что такое Ач в батарее

21 июня 2022 г.

Литий-ионный против литий-полимерного аккумулятора

20 июня 2022 г.

Цепь автоматической зарядки аккумулятора

15 июня 2022 г.

Как зарядить аккумулятор LiPo

27 мая 2022 г.

---

Вернуться к сообщению ` : «»} ` константная выдержка = document. querySelector(«.excerpt»).innerHtml document.querySelector(«.excerpt-container»).outerHTML += doc }

Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Зарядное/разрядное устройство IMAX B6AC V2 Professional Balance (американская вилка)

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Перейти к кассе

Общая стоимость

$0.00

Корзина 0

хотите БЕСПЛАТНУЮ доставку? Нажмите здесь, чтобы узнать больше!

{{/findAutocomplete}}

Артикул: {{артикул}} {{#isFreeshippingEnabled}} Бесплатная доставка соответствующих требованиям заказов {{/isFreeshippingEnabled}}

{{#isDiscountFlag1Enabled}}

{{/isDiscountFlag1Enabled}} {{#isDiscountFlag2Enabled}}

{{/isDiscountFlag2Enabled}} {{#isDiscountFlag3Enabled}}

{{/isDiscountFlag3Enabled}} {{#isDiscountFlag4Enabled}}

{{/isDiscountFlag4Enabled}} {{#isDiscountFlag5Enabled}}

{{/isDiscountFlag5Enabled}} {{#isDiscountFlag6Enabled}}

{{/isDiscountFlag6Enabled}} {{#isDiscountFlag7Enabled}}

{{/isDiscountFlag7Enabled}} {{#isDiscountFlag8Enabled}}

{{/isDiscountFlag8Enabled}} {{#isDiscountFlag9Enabled}}

{{/isDiscountFlag9Enabled}} {{#list_image_url}}{{/list_image_url}} {{^list_image_url}}{{/list_image_url}} 9запрещено}} Посмотреть детали {{/запрещено}} {{/is_combo_product}} {{#запрещено}}

К сожалению, этот продукт недоступен в вашей стране

{{/запрещено}}

{{#hbk_price. stock_2_group_0_original_formated}} {{hbk_price.stock_2_group_0_original_formated_label}} {{hbk_price.stock_2_group_0_original_formated}} {{/hbk_price.stock_2_group_0_original_formated}} {{#is_combo_product}} {{hbk_price.stock_2_group_0_combo_price_label}} {{/is_combo_product}} {{hbk_price.stock_2_group_0_formated}} {{#hbk_price.stock_2_group_0_original_formated}} {{hbk_price.stock_2_group_0_you_save_formated_label}} {{hbk_price.stock_2_group_0_you_save_formated}} {{/hbk_price.stock_2_group_0_original_formated}}

Как использовать серию SkyRC iMAX B6 : Зарядное устройство LiPo / NiCd аккумуляторов | Как управлять дроном-любителем

Представляем, как использовать серию SkyRC iMAX B6, зарядное устройство, которое можно использовать для зарядки аккумуляторов для различных радиоуправляемых моделей, таких как дроны FPV / Tiny whoops и электрические модели оружия. Любая модель серии iMAX B6 компании (B6 V2 / B6 AC V2 / B6 mini / B6 EVO) может работать одинаково. Основные сведения о батареях LiPo см. . Кроме того, для получения дополнительной информации о микродронах см. .

Содержание

• Что такое серия SkyRC iMAX B6
• Аккумуляторы, поддерживаемые SkyRC iMAX B6 серии
• Представляем SkyRC iMAX B6 AC V2
• Основы метода работы
• Режим зарядки литиевой батареи
• Соединение с аккумулятором
• Как рассчитать зарядный ток
• Начать зарядку
• Конец зарядки
• Проверить напряжение аккумулятора
• Проверить внутреннее сопротивление аккумулятора
• Сохранить параметры зарядки в памяти
• Извлечение сохраненных параметров зарядки из памяти
• Проверить/изменить значения системных настроек
• Управление с ПК: Как использовать Charger Master
• Установка мастера зарядного устройства
• Мастер запуска зарядного устройства
• Зарядка с помощью Charger Master
• Экран настройки главного зарядного устройства
• Использовать программную функцию Charger Master
• Экран справки Charger Master

• SkyRC iMAX B6 AC V2 50 Вт LiPo Life LiIon NiMH NiCd Зарядное устройство Разрядник

  SkyRC 58,99 долларов США

  SKYRC B6AC V2 — это обновленная версия хорошо известного iMAX B6AC. По сравнению с iMAX B6AC он более точен и стабилен, а также имеет некоторые новые возможности и функции. Пользователи могут самостоятельно установить напряжение на клеммах и подключить их к ПК для управления ПК и обновления прошивки.

  (НАС) (ВЕЛИКОБРИТАНИЯ)

  Разновидность продукта


  Б6 АС В2

  Б6 В2

  В6 мини

  Б6 ЭВО


Что такое серия SkyRC iMAX B6

Серия iMAX B6 представляет собой зарядное устройство для моделей с радиоуправлением, совместим с литий-ионными, литий-полимерными, никель-кадмиевыми, никель-металлгидридными, свинцово-кислотными батареями и т. д., изготовленными SkyRC в Китае, которая в основном разрабатывает зарядные устройства и блоки питания для радиоуправляемых моделей. Не только литиевые, но и никель-кадмиевые и никель-металлгидридные батареи отслеживают дельта-пик и автоматически прекращают зарядку при полной зарядке. Помимо зарядки, он оснащен различными функциями, такими как разрядка и зарядка для длительного хранения, высокоскоростная зарядка, а также проверка напряжения и внутреннего сопротивления батареи.
Первый выпуск был выпущен в 2007 году. Это давно продаваемый продукт, который с тех пор постоянно совершенствуется. Вы можете управлять зарядным устройством на своем компьютере, подключив его с помощью USB-кабеля и используя бесплатное программное обеспечение «Charger Master» для Windows. Вы также можете управлять им со своего смартфона, подключившись к дополнительному модулю WiFi и используя бесплатное приложение «Charger Master». Представленная здесь модель
iMAX B6 AC V2 со встроенным адаптером переменного тока. В настоящее время дополнительно в продаже имеются B6 V2/B6 mini с внешним адаптером переменного тока и усиленная версия B6 EVO.
Руководство для этого зарядного устройства можно загрузить с Сайт SkyRC .

Аккумуляторы, поддерживаемые SkyRC iMAX серии B6

Можно заряжать следующие типы аккумуляторов. 909th ионно-литиевый

5

Поддерживаемые типы батарей

типы	Количество ячеек / напряжение
LiPo (литий-полимерный)	1-6 элементов
LiFe (литиевый феррит)	1-6 элементов
1-6 cells
LiHV (Lithium high voltage polymer)	1-6 cells
NiMH (Nickel metal hydride)	1-15 cells
NiCd (NiCad)	1 -15 элементов
Pb (свинцово-кислотный аккумулятор)	2-20 В

* При зарядке аккумулятора с одноячеечной конфигурацией необходимо переключить ВЫКЛ.

Представляем SkyRC iMAX B6 AC V2

Приходит в такой коробке. Это сравнение размеров с iPhone. Вот список содержимого. Слева есть три типа кабелей питания: входной кабель питания переменного тока для электрической розетки (черный), входной кабель питания постоянного тока с зажимом типа «крокодил» и кабель-переходник с разъемом типа «банан» для зарядки / вывода на T-образный разъем Deans. А остальные кабели для подключения к аккумулятору, кабель-переходник с Т-образным разъемом. Доступны четыре типа разъемов: XT60 (желтый), JST (красный), Futaba (черный) и зажим типа «крокодил». Если вы хотите зарядить другие батареи, такие как XT30 или 1-элементный разъем типа JST-XH (белый), который часто используется в дронах FPV, вам необходимо подготовить эти кабели самостоятельно. Сравнил размер зарядного устройства с iPhone. На ЖК-дисплее есть черная наклейка с предупреждением о необходимости внимательно прочитать инструкции перед использованием. На фото левая сторона зарядного устройства.
Имеет встроенный 3-контактный разъем «Микки» для подключения кабеля питания.
Поскольку встроен специальный адаптер переменного тока, скорость зарядки высокая. Аккумулятор емкостью 4S-300 мАч можно полностью зарядить примерно за 12 минут.
Внешний адаптер переменного тока также можно использовать в качестве источника питания. Однако, если адаптер переменного тока не может обеспечить достаточно большой ток, зарядка прекратится из-за недостаточной мощности.

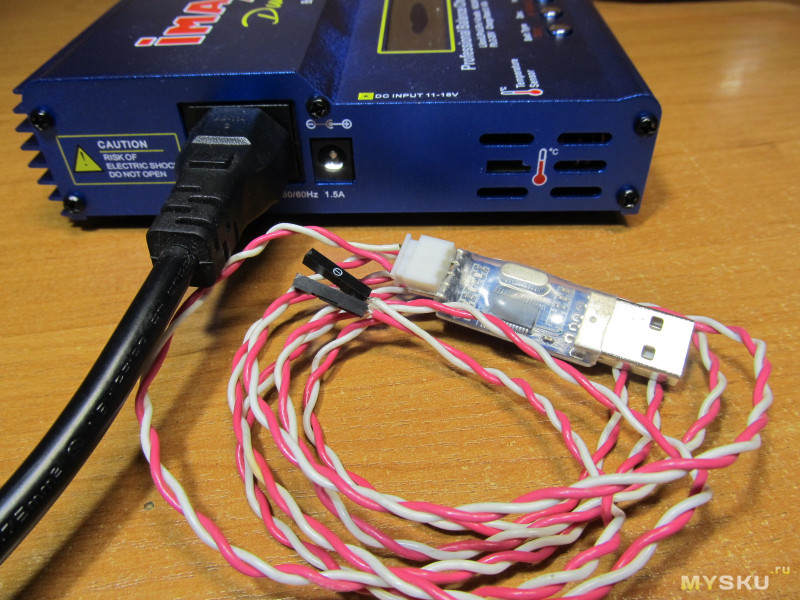

Разъем с маркировкой «PC LINK» представляет собой разъем microUSB Type-B для подключения к ПК, а разъем справа предназначен для датчика температуры (продается отдельно). Правая сторона.
Красный и черный круглые разъемы представляют собой разъемы типа банановых чипов (4 мм) для зарядки аккумулятора. Подключайте сюда только одноэлементные аккумуляторы и аккумуляторы, не требующие сбалансированной зарядки.
Белые разъемы типа JST-XH для сбалансированной зарядки. Аккумуляторы, требующие сбалансированной зарядки, подключаются как к разъему бананового чипа, так и к этому. Пять разъемов от 2 ячеек (3 контакта) до 6 ячеек (7 контактов) расположены в ряд. Однако одновременно можно заряжать только один аккумулятор. Это фото с обратной стороны. Говорят, что наклейка с голограммой является доказательством подлинности продукта. Будьте осторожны с имитациями.

Основы метода работы

Когда вы подключите блок питания к зарядному устройству, вы услышите звуковой сигнал, и экран будет выглядеть так. Управляйте только четырьмя круглыми серебристыми кнопками, расположенными горизонтально под дисплеем.

Функция кнопки управления

кнопка	функция
БАТТ/ПРОГ Стоп	Возврат к предыдущему экрану. Или укажите «Стоп» или «Отмена».
ДЕК.	Используется для переключения меню и изменения значений настроек (уменьшение).
ВКЛ.	Используется для переключения меню и изменения значений настроек (увеличение).
ВВОД Старт	Используется для «выбора» или «сохранения» настроек на экране. Нажмите и удерживайте в течение 3 секунд или дольше, чтобы начать зарядку.

Когда зарядное устройство запустится, ЖК-экран будет выглядеть следующим образом.
Изначально установлен режим сбалансированной зарядки LiPo аккумуляторов. Цифры, отображаемые на экране, указывают на то, что параметром зарядки является 2-секционная батарея (7,4 В) с максимальным током 2,0 А.
Нажав кнопку [Dec.] [Inc.] на этом экране, вы можете переключиться на другой (быстрая зарядка, зарядка при длительном хранении, разрядка и т. д.) с одной и той же выбранной батареей LiPo.
Нажмите и удерживайте кнопку [ENTER Start] в течение 3 секунд или дольше, чтобы начать зарядку с текущими настройками экрана. Нажав кнопку [ENTER Start] на приведенном выше экране, вы можете изменить значение зарядного тока (начальное значение максимум 2,0 А) и количество элементов (начальное значение 2S). Нажмите кнопку [ENTER Start], чтобы начать мигать значение, а затем используйте кнопки [Dec.] [Inc.] для увеличения или уменьшения значения. Нажмите кнопку [ENTER Start] еще раз, чтобы подтвердить значение. Если вы нажмете кнопку [BATT / PROG Stop] на верхнем экране, вы перейдете в верхнее иерархическое меню и увидите такой экран. Если вы нажмете кнопку [Dec.] [Inc.] здесь, вы можете переключиться в меню зарядки другого типа батареи (LiPo, LiFe, LiIo, LiHV и т. д.). Если вы выберете другой тип батареи и нажмете кнопку [ENTER Start], будет выбран режим зарядки этой батареи. Переходы между экранами, связанные с операциями с кнопками, обобщены в прилагаемом руководстве в виде списка, подобного этому изображению.
Неправильный режим зарядки или настройки параметров могут привести к воспламенению или взрыву аккумулятора. Внимательно установите режим зарядки и параметры правильно.

Режим зарядки литиевой батареи

В этом зарядном устройстве есть четыре режима зарядки литиевой батареи (LiPo, LiFe, LiIo, LiHV).

Режим зарядки литиевой батареи

режим	функция
Сбалансированная зарядка (BALANCE CHG)	Заряжайте батареи, состоящие из нескольких ячеек, балансируя каждую ячейку. Используйте этот режим для зарядки 2-6 аккумуляторных батарей. Для объяснения «ячейки» и «баланса» батареи см. .
Зарядка (ЗАРЯДКА)	Зарядка без остатка. Используется для зарядки одноэлементных аккумуляторов. В таком случае, также должен быть выключен.
Быстрая зарядка (FAST CHARGE)	Заряжайте быстрее, чем обычно. Его можно использовать только с аккумуляторами, поддерживающими быструю зарядку. Однако напряжение после завершения зарядки будет ниже, чем при обычной зарядке.
Зарядка для длительного хранения (ХРАНЕНИЕ)	Зарядка/разрядка аккумулятора для длительного хранения. Вы можете указать напряжение, когда зарядка завершена. Аккумулятор будет заряжаться или разряжаться, пока не достигнет указанного напряжения. Информацию о длительном хранении батареи см. .
Слив (СБРОС)	Разряжает перезаряженный аккумулятор для длительного хранения и т.д.

Соединение с аккумулятором

После выбора режима зарядки на зарядном устройстве подключите аккумулятор к зарядному устройству.
Соединение с многоэлементной литиевой батареей показано на этом фото. С любым простым зарядным устройством подключается только белый разъем JST-XH для сбалансированной зарядки, а у этого зарядного устройства к зарядному устройству через банановую микросхему подключается еще один, разъем для вывода аккумулятора. Если подключен только сбалансированный зарядный разъем, произойдет ошибка, и зарядка будет невозможна. Во избежание короткого замыкания сначала подключите кабель со стороны штекера типа «банан» к зарядному устройству. Я рекомендую подключить боковой кабель с банановой вилкой к зарядному устройству перед его включением.
После этого подключите выходной разъем аккумулятора к кабелю со стороны штекера типа «банан».
Наконец, подсоедините балансный белый зарядный разъем аккумулятора к зарядному устройству.
Если у вас нет кабеля, подходящего для вашей батареи, вам придется подготовить его самостоятельно.

• Разъем переходника для зарядного устройства Разветвитель кабины, провода

  швейцарский чип 17,99 долларов США

  разъемы, выводы для входа Banana и Tamiya, поддержка выхода для EC3, EC5, XT60, Mini Tamiya, JST, JR FUTABA, зажимы типа «крокодил», T-образный штекер, MCX, MCP X, TRX, TX 5,5 X 2,5

  (НАС) (ВЕЛИКОБРИТАНИЯ)

• Зарядный жгут Tenergy Octopus для балансировочного зарядного устройства TB6, TB6B, TB6AC, совместимый

  Тенергия 12,99 долларов США

  В сочетании с совместимым балансным зарядным устройством Tenergy (например, TB6, TB6B, TB6AC или T108) количество разъемов для зарядки сокращается до одного. Зарядный жгут Tenergy упрощает использование 7 разъемов до одного простого в использовании жгута.

  (НАС) (ВЕЛИКОБРИТАНИЯ)

• 2 шт. кабель для зарядки радиоуправляемого аккумулятора XT30 гнездовой штекер на 4 мм пулевидный банановый разъем 18AWG

  БПЛА 6,99 долларов США

  Штекер XT30 «мама» к разъему типа «банан» 4,0 мм. Длина провода: 20 см. Провод: 18AWG. Применение: батарея RC.

  (НАС) (ВЕЛИКОБРИТАНИЯ)

Как рассчитать зарядный ток

Максимальный зарядный ток, который может быть передан от зарядного устройства к аккумулятору, рассчитывается исходя из емкости аккумулятора (мАч) и емкости заряда/разряда (C) аккумулятора. Например, батарея с маркировкой «2S-300 мАч, 30C/60C» может выдерживать максимальный ток заряда 0,3 (А) x 30 (С) = 9(А). И в этом случае для полной зарядки требуется около 1/30 часа (= 2 минуты). Обязательно заряжайте ниже этого максимального тока.
Также при питании зарядного устройства от адаптера переменного тока обратите внимание на максимальную мощность подключенного адаптера переменного тока. Заряжайте с наименьшим из максимального выходного тока адаптера переменного тока и максимальным зарядным током аккумулятора.
Однако, если заряжать максимальным током, аккумулятор нагревается и портится. Рекомендуется заряжать достаточно меньшим током с запасом. Это зависит от значения C батареи, но будет безопасно, если вы заряжаете ее максимальным током от 1 до 2 А.
Примечание: При зарядке батареи с неизвестным значением C установите зарядный ток зарядного устройства, предполагая, что значение C равно 1 или меньше, чтобы избежать таких опасностей, как воспламенение. Например, при зарядке аккумулятора емкостью 300 мАч с неизвестным значением C установите зарядный ток на 0,3 А или меньше. В этом случае для зарядки потребуется около 1 часа.
Основные сведения о батареях LiPo см. .

Начало зарядки

После установки зарядного устройства и подключения аккумулятора нажмите и удерживайте кнопку [ENTER Start] в течение 3 секунд или дольше. Затем прозвучит мелодия и начнется проверка батареи.
Даже в случае зарядки для длительного хранения или разрядки переход экрана такой же, как и в случае обычной зарядки. Затем вы увидите такой экран. Число после «R:» — это количество элементов батареи, обнаруженных зарядным устройством. Число, следующее за «S:», — это количество ячеек батареи, установленное пользователем. Если оба значения правильные, нажмите кнопку [ENTER Start], чтобы начать зарядку. Если это не так, нажмите кнопку [BATT / PROG Stop], чтобы отменить зарядку и проверить настройки зарядного устройства или разъем аккумулятора и кабель. Так выглядит экран во время зарядки, и будут отображаться различные статусы.
«LP2s» указывает на зарядку в режиме LiPo 2 элемента.
«1.0A» указывает зарядный ток на данный момент. Сначала он начинается с большого значения и уменьшается по мере приближения к полному заряду.
«8,39 В» указывает общее выходное напряжение батареи на данный момент. Когда он приближается к полному заряду, он постепенно увеличивается и уменьшается, приближаясь к целевому значению.
«BAL» указывает на то, что выполняется сбалансированная зарядка.
«003:22» указывает прошедшее время (минуты:секунды) с начала зарядки.
«00065» указывает количество заряда (мАч), которое было закачано в аккумулятор на данный момент при этом заряде.
Вы можете остановить зарядку, нажав кнопку [BATT / PROG Stop] во время зарядки. Если вы нажмете кнопку [Inc.] во время зарядки, вы увидите такой экран. Отображается текущее напряжение для каждой из 6 ячеек. Если вы снова нажмете кнопку [Inc.] во время зарядки, вы увидите такой экран.
Число «Топливо» указывает заряженную емкость в процентах. Однако, даже если он достигает 100%, зарядка не прекращается сразу.
Число ячеек указывает среднее напряжение на ячейку для всей батареи. Если вы нажмете кнопку [Dec.] во время зарядки, вы увидите такой экран. Отображается целевое напряжение зарядки.
Это значение можно изменить . Если вы снова нажмете кнопку [Dec.] во время зарядки, вы увидите такой экран. Отображается входное напряжение, подаваемое на зарядное устройство. В модели со встроенным адаптером переменного тока это выходное напряжение встроенного адаптера переменного тока. Если вы снова нажмете кнопку [Dec.] во время зарядки, вы увидите такой экран.
Число «Ext.Temp» указывает значение обнаружения датчика внешней температуры (продается отдельно).
Число «Int.Temp» указывает температуру внутри зарядного устройства. Если вы снова нажмете кнопку [Dec.] во время зарядки, вы увидите такой экран. Отображается текущая установленная температура отключения. Это значение можно изменить на . Если вы снова нажмете кнопку [Dec.] во время зарядки, вы увидите такой экран. Отображается состояние ON / OFF таймера безопасности и его время (минуты). Это значение можно изменить на .

Конец зарядки

Когда зарядка будет завершена, прозвучит мелодия и экран будет выглядеть так. Время, затраченное на зарядку на этот раз, отображается в верхней строке, а напряжение всей батареи и количество заряда, подаваемого в батарею на этот раз, отображаются в мАч в нижней строке.
Чтобы снять аккумулятор, сначала снимите разъем баланса белого, а затем боковой разъем аккумулятора вилки типа «банан» в порядке, обратном установке. Если вы не продолжаете заряжать другую батарею, можно безопасно отключить зарядное устройство перед извлечением батареи.

Проверить напряжение аккумуляторной батареи

Вы можете проверить напряжение батареи, используя функцию BATTERY METER.

Запустите зарядное устройство и подключите батарею, которую хотите проверить. Способ подключения аккумулятора такой же, как и при зарядке. Нажмите кнопку [BATT / PROG Stop] для перехода в меню верхнего уровня. Затем нажимайте кнопку [Dec.] или [Inc.], пока не появится сообщение [BATT METER]. Когда отображается [BATT METER], нажмите кнопку [ENTER Start]. Отображается текущее напряжение для каждой из 6 ячеек. Когда вы нажмете кнопку [Inc.], вы увидите такой экран. Верхняя строка показывает общее напряжение всей батареи, а нижняя строка показывает значения элементов с самым высоким и самым низким напряжением.
Нажмите кнопку [Dec.] на этом экране, чтобы вернуться к предыдущему экрану.
Нажмите кнопку [BATT / PROG Stop], чтобы выйти из BATTERY METER и перейти в меню верхнего уровня.

Проверить внутреннее сопротивление аккумулятора

Вы можете проверить внутреннее сопротивление батареи, используя функцию под названием СОПРОТИВЛЕНИЕ БАТАРЕИ. По мере износа батареи значение внутреннего сопротивления увеличивается. Регулярно проверяя значение внутреннего сопротивления, можно определить состояние износа.

Запустите зарядное устройство и подключите батарею, которую хотите проверить. Способ подключения аккумулятора такой же, как и при зарядке. Нажмите кнопку [BATT / PROG Stop] для перехода в меню верхнего уровня. Затем нажимайте кнопку [Dec.] или [Inc.], пока не появится сообщение [BATT RESISTANCE]. Когда отображается [BATT RESISTANCE], нажмите кнопку [ENTER Start]. Начнется проверка батареи. Отображается значение внутреннего сопротивления каждой из 6 ячеек. Когда вы нажмете кнопку [Inc.], вы увидите такой экран. Верхний ряд показывает общее значение внутреннего сопротивления всей батареи, а нижний ряд показывает значения элементов с самым высоким и самым низким внутренним сопротивлением.
Нажмите кнопку [Dec.] на этом экране, чтобы вернуться к предыдущему экрану.
Нажмите кнопку [BATT / PROG Stop], чтобы выйти из BATTERY METER и перейти в меню верхнего уровня.

Сохранить параметры зарядки в памяти

Это зарядное устройство имеет функцию «памяти», которая позволяет сохранять до 10 различных параметров зарядки и вызывать их для зарядки. Сначала объясню, как сохранить в памяти параметры зарядки.

Запустите зарядное устройство. Если вы просто хотите сохранить параметры зарядки, вам не нужно подключать аккумулятор. Нажмите кнопку [BATT / PROG Stop] для перехода в меню верхнего уровня. Затем нажимайте кнопку [Dec.] или [Inc.], пока не появится сообщение [BATT MEMORY]. Когда отображается [BATT MEMORY], нажмите кнопку [ENTER Start]. Затем нажмите кнопку [Dec.] или [Inc.] и выберите номер памяти, который хотите использовать. Выберите из 10 от ПАМЯТИ 1 до ПАМЯТИ 10. Решив, какую память использовать, нажмите кнопку [ENTER Start]. Затем отображается текущее значение настройки выбранной памяти. Во-первых, это тип батареи. LiPo устанавливается в качестве начального значения.
Чтобы изменить значение, нажмите кнопку [ENTER Start]. Затем значение начнет мигать, поэтому измените значение с помощью кнопки [Dec.] или [Inc.]. Нажмите кнопку [ENTER Start] еще раз, чтобы подтвердить значение.
Нажмите кнопку [Dec.] или [Inc.] для перехода к предыдущему/следующему параметру.

Таким же образом проверьте и установите каждый из следующих параметров.

Параметры могут быть сохранены в памяти (литиевая батарея)

этикетка	означает	начальное значение
БАТАРЕЯ	Тип батарейки	Литий-полимерный
БАТАРЕЯ ВОЛЬТ	Напряжение батареи (количество ячеек)	7,4 В (2 с)
ТОК ЗАРЯДА	Максимальный зарядный ток	2,0 ​​А
ТОК РАЗБОРКИ	Ток во время разряда	1,0 А
РАЗЪЕМ НАПРЯЖЕНИЕ	Целевое напряжение разряда на ячейку. Если вы укажете значение ниже технических характеристик батареи, батарея будет полностью разряжена и непригодна для использования. Пожалуйста, будь осторожен.	3,2 В/ЯЧЕЙКА
TVC (напряжение на клеммах)	Целевое зарядное напряжение на элемент. Если это значение установлено неправильно, существует риск возгорания или взрыва батареи. Только пользователи с достаточными знаниями должны вносить изменения.	4,20 В

В зависимости от типа выбранной батареи отображаются различные параметры.

При переключении экранов вы получите такой экран. Если вы нажмете кнопку [ENTER Start] на этом экране, введенные вами параметры будут сохранены в памяти. Когда параметры будут сохранены в памяти, вы увидите такой экран. В верхнем ряду отображается номер памяти, а в нижнем поочередно отображаются сохраненный тип/напряжение батареи (количество ячеек), максимальный ток заряда (C:) и ток разряда (D:).
Если вы здесь нажмете кнопку [ENTER Start], вы сможете снова проверить или изменить настройки памяти.
Нажмите и удерживайте кнопку [ENTER Start] в течение 3 секунд или дольше, чтобы начать зарядку с текущими настройками экрана.
Нажмите кнопку [BATT / PROG Stop] для перехода в меню верхнего уровня.

Извлечение сохраненных параметров зарядки из памяти

Это зарядное устройство имеет функцию памяти, которая позволяет сохранять до 10 различных параметров зарядки и вызывать их для зарядки. Здесь мы объясним, как получить сохраненные параметры зарядки.

Запустите зарядное устройство и подключите батарею, которую хотите зарядить. Способ подключения аккумулятора такой же, как и при зарядке. Нажмите кнопку [BATT / PROG Stop] для перехода в меню верхнего уровня. Затем нажимайте кнопку [Dec.] или [Inc.], пока не появится сообщение [BATT MEMORY]. Когда отображается [BATT MEMORY], нажмите кнопку [ENTER Start]. Затем нажмите кнопку [Dec. ] или [Inc.] и выберите номер ячейки памяти, которую вы хотите восстановить. Выберите из 10 от ПАМЯТИ 1 до ПАМЯТИ 10.
Если вы здесь нажмете кнопку [ENTER Start], вы сможете снова проверить или изменить значения, установленные в памяти.
Если нажать и удерживать кнопку [ENTER Start] в течение 3 секунд или дольше… Считываются сохраненные из памяти параметры зарядки. Когда вы убираете палец с кнопки [ENTER Start]… Считанные значения настроек устанавливаются в зарядном устройстве.
Нажмите и удерживайте кнопку [ENTER Start] в течение 3 секунд или дольше, чтобы начать зарядку с текущими настройками экрана.
Нажмите кнопку [BATT / PROG Stop], чтобы перейти к экрану выбора номера памяти.

Проверить/изменить значения системных настроек

Запустите зарядное устройство. Нажмите кнопку [BATT / PROG Stop] для перехода в меню верхнего уровня. Затем нажимайте кнопку [Dec.] или [Inc.], пока не появится сообщение [SYSTEM SETTING->]. Когда отображается [НАСТРОЙКА СИСТЕМЫ->], нажмите кнопку [ENTER Start]. Затем отобразятся системные настройки.
Если вы нажмете здесь кнопки [Dec.] [Inc.], вы можете переключиться на экран с различными значениями системных настроек.
Чтобы изменить значение, нажмите кнопку [ENTER Start]. Затем значение начнет мигать, поэтому измените значение с помощью кнопки [Dec.] или [Inc.]. Нажмите кнопку [ENTER Start] еще раз, чтобы подтвердить значение. Таймер безопасности
Первым отображаемым параметром является «Таймер безопасности». Это функция, которая ограничивает максимальное время зарядки, чтобы предотвратить перезарядку, когда зарядное устройство неправильно определяет окончание заряда батареи. Исходное значение — ON (действительно), а время установлено на 180 минут. Можно указать от 1 минуты до 720 минут. Отключение мощности
Это функция, которая ограничивает максимальный объем заряда, чтобы предотвратить перезарядку, когда зарядное устройство неправильно определяет окончание зарядки или когда по какой-либо причине не работает «Таймер безопасности». Начальное значение включено (действительно), а уровень заряда установлен на 8000 мАч. Можно указать от 100 мАч до 50000 мАч. Отсечка по температуре
Это функция остановки зарядки при слишком сильном повышении температуры во время зарядки аккумулятора. Для измерения температуры необходимо прикрепить к батарее дополнительный датчик температуры. Начальное значение ON (действительно), а температура установлена ​​на 50 градусов. Можно указать от 20 ° C (68 ° F) до 80 ° C (176 ° F). Единица измерения температуры
Выберите единицу измерения температуры. Начальное значение — Цельсий. Вы можете выбрать Цельсий или Фаренгейт. Время отдыха
С NiMH (никель-металлогидридными) или NiCd (никель-кадмиевыми) батареями вы можете повторять зарядку и разрядку (циклическая зарядка), чтобы уменьшить эффект памяти. Это функция, которая определяет время перерыва между зарядкой и разрядкой, чтобы избежать перегрева батареи в это время. Начальное значение установлено на 10 минут. Вы можете указать от 1 до 60 минут. NiMH Чувствительность
Определяет чувствительность дельта-пика, чтобы определить, когда NiMH (никель-металлогидридная) батарея полностью заряжена. По умолчанию (4 мВ/ячейка) устанавливается как начальное значение. Можно указать от 5 до 15 мВ/ячейку. Чувствительность NiCd
Определяет чувствительность дельта-пика, чтобы определить, когда NiCd (никель-кадмиевая) батарея полностью заряжена. По умолчанию (4 мВ/ячейка) устанавливается как начальное значение. Можно указать от 5 до 15 мВ/ячейку. Ключевой звуковой сигнал / зуммер
Вы можете указать, воспроизводить ли звуковой сигнал (Key Beep) при нажатии кнопок и звуковой сигнал (Buzzer) во время различных уведомлений. Оба включены по умолчанию. Низкое отключение входной мощности
Эта функция прекращает зарядку, когда входное напряжение зарядного устройства падает ниже этого значения. Если вы используете аккумулятор для ввода, вы можете избежать чрезмерного разряда этого аккумулятора. Если вы используете питание от розетки переменного тока, вы можете игнорировать его. Начальное значение установлено на 11,0 В. Можно указать от 10,0 В до 11,0 В. Бал. Соединение
Вы можете указать, использовать ли балансировочный разъем (встроенный балансир) при зарядке. Начальное значение установлено на ON (использование).
При зарядке одноячеечной батареи (разъем балансировки не используется), поэтому необходимо ее отключить. В противном случае возникнет ошибка, если разъем весов не подключен. Загрузить заводской набор
Сбрасывает настройки параметров зарядного устройства на заводские значения по умолчанию. Нажмите кнопку [ENTER Start] для инициализации. Версия
Показывает версию аппаратного обеспечения и прошивки зарядного устройства. Последнюю прошивку для зарядного устройства можно загрузить из раздела «Загрузки» на каждой странице с описанием продукта на Сайт SkyRC . Серийный номер
Отображает серийный номер зарядного устройства. Он чередуется с экраном версии, показанным выше. Однако отображаемый здесь серийный номер отличается от серийного номера на наклейке на задней стороне корпуса зарядного устройства.

Управление с ПК: как пользоваться Charger Master

Подключите iMAX серии B6 к компьютеру с помощью USB-кабеля и управляйте им с помощью бесплатного программного обеспечения «Charger Master» для Windows, предоставленного SkyRC.

Скачать Мастер зарядного устройства


Открытым Сайт SkyRC и выберите [ЗАРЯДНОЕ УСТРОЙСТВО]-[(Название модели)] в меню в верхней части экрана. Если вы прокрутите экран, вы найдете кнопку «Загрузить» Charger Master в колонке «Клиент». Нажмите здесь, чтобы загрузить. Однако на странице модели нет кнопки «Загрузить», которую не поддерживает Charger Master.
Вы можете загрузить файл размером около 60 МБ, например «Charger Master V1.08.rar». Если вы разархивируете это в любую папку, вы получите установщик размером около 63 МБ, такой как «мастер зарядного устройства V1. 08.exe».

Установить мастер зарядного устройства

Дважды щелкните файл установщика с таким именем, как «charger master V1.08.exe». Затем появится такой экран, поэтому нажмите «Далее>». Укажите папку установки. Особых изменений не требуется. Нажмите «Далее>». Затем начнется установка. Установка завершена, когда появится такой экран. (Charger Master) появится на вашем рабочем столе. Нажмите «Готово».

Мастер запуска зарядного устройства

Двойной щелчок (Charger Master), чтобы запустить его. Если зарядное устройство не подключено к вашему компьютеру, вы увидите такой экран. Подключите блок питания к зарядному устройству, запустите его и подключите разъем зарядного устройства с надписью «PC LINK» к компьютеру с помощью USB-кабеля. Для iMAX B6 AC V2 разъем со стороны зарядного устройства — microUSB Type-B. Используйте USB-кабель «Для передачи данных»
Существует два типа USB-кабелей: «Для передачи данных», к которым подключены все разъемы, и «Для зарядки», к которым подключены только разъемы источника питания. Вам необходимо использовать «Для передачи данных» для управления зарядным устройством с ПК. Обратите внимание, что некоторые кабели, подсоединенные к бонусу мобильного телефона или зарядному устройству, аккумулятору предназначены «Для зарядки». Когда зарядное устройство подключено к вашему компьютеру, вы увидите такой экран. Изначально выбрано меню «Зарядка». Кроме того, есть меню «Система», «Программа» и «Справка», которые можно переключать с помощью значка в левом верхнем углу экрана.

Зарядка с помощью Charger Master

Подключите аккумулятор к зарядному устройству и выберите «Зарядить» на значке в левом верхнем углу экрана. Параметры зарядки задаются нажатием четырех кнопок в центре экрана. Нажмите кнопку «Тип батареи», и вы увидите такой экран. Выберите тип аккумулятора для зарядки. Здесь мы объясним на примере зарядки аккумулятора LiPo. Если вы нажмете кнопку «Режим зарядки» при выборе батареи LiPo, вы увидите такой экран. Выберите способ зарядки/разрядки аккумулятора. Выберите «БАЛАНС» для сбалансированной зарядки. Если вы нажмете кнопку «Сотовый» при выборе батареи LiPo, вы увидите такой экран. Выберите количество ячеек батареи. Используйте кнопки «+» и «-», чтобы увеличить или уменьшить значение, и используйте кнопку «Сохранить», чтобы подтвердить значение. Если вы нажмете кнопку «Текущий» при выборе батареи LiPo, вы увидите такой экран. Выберите максимальный ток заряда и ток разряда. Используйте кнопки «+» и «-», чтобы увеличить или уменьшить значение, и используйте кнопку «Сохранить», чтобы подтвердить значение. При подключении аккумулятора к зарядному устройству параметры аккумулятора будут отображаться в поле «Состояние:» в правой части экрана. Еще раз проверьте правильность установленных параметров. Нажмите кнопку «СТАРТ» в нижней части экрана, чтобы начать зарядку. Этот экран появится во время зарядки. ЖК-экран зарядного устройства будет таким же, как при зарядке без ПК. Нажмите кнопку «СТОП» в левом нижнем углу экрана, чтобы остановить зарядку.
Параметры зарядки отображаются в левой части экрана. Напряжение каждой ячейки батареи отображается в верхней части экрана. Ток, подаваемый на батарею, отображается на графике в правом нижнем углу экрана.
Нажмите кнопку «Во весь экран» в правом верхнем углу графика, чтобы отобразить график в полноэкранном режиме.
Нажмите кнопку «Подогнать под вид» в правом верхнем углу графика, чтобы отрегулировать размер графика в соответствии с областью отображения. Однако график обычно отображается по размеру, поэтому щелчок по нему не изменит экран. Нажмите «Просмотр» в поле «Емкость» в левой части экрана, чтобы отобразить такой график. Это график количества электрического заряда (мАч), вложенного в аккумулятор на данный момент при этом заряде.
Аналогичным образом, при нажатии «Просмотр» в столбце «Напряжение» отображается график зарядного напряжения, а при нажатии «Просмотр» в столбце «Температура» отображается график температуры батареи. Однако, если вы не используете дополнительный термометр, график температуры всегда будет нулевым. Когда зарядка будет завершена, вы услышите мелодию от зарядного устройства и появится диалоговое окно, подобное этому. ЖК-экран зарядного устройства будет таким же, как при зарядке без ПК.

Экран настройки главного зарядного устройства

Если вы выберете «Система» на значке в левом верхнем углу экрана, вы увидите такой экран. Вы можете проверить и изменить на экране компьютера.
Нажмите кнопку «Загрузить из зарядного устройства», чтобы прочитать значения, установленные в зарядном устройстве, на экране ПК.
Нажмите кнопку «Сохранить в зарядном устройстве», чтобы записать значения, установленные на экране ПК, в зарядное устройство.
Нажмите кнопку «Заводские настройки по умолчанию», чтобы сбросить параметры до заводских значений по умолчанию.

Использовать программную функцию Charger Master

Как и «память» самого зарядного устройства, Charger Master имеет возможность сохранять несколько параметров зарядки и вызывать их для зарядки. Это называется «программа». Charger Master может хранить до 20 типов «программ».

Если вы выберете «Программа» на значке в левом верхнем углу экрана, вы увидите такой экран. В правой части экрана есть 20 программ с уже установленными параметрами. Нажмите «Редактировать» в правом конце каждой программы, чтобы прочитать параметры этой программы в левом поле экрана. Если вы нажмете кнопку «Сохранить» в левом нижнем углу экрана, текущая загруженная программа будет обновлена ​​значениями на экране. Программы можно вызывать из выпадающего списка «Программы» в верхней центральной части экрана «Зарядка».

Экран справки Charger Master

Если вы выберете «Помощь» на значке в левом верхнем углу экрана, вы увидите такой экран. Отображается простое использование. И если вы нажмете кнопку «PDF FOR HELP» в правом верхнем углу этого экрана, отобразится инструкция по эксплуатации в формате PDF. Тем не менее, оба имеют очень краткие объяснения.
Отображаемые здесь текстовые и PDF-файлы хранятся в папке установки Charger Master.
