Как работают импульсные блоки питания. Какие у них преимущества перед линейными блоками. Где применяются импульсные блоки питания. На что обратить внимание при выборе.
Что такое импульсный блок питания и как он работает
Импульсный блок питания — это устройство, преобразующее переменное напряжение сети в стабилизированное постоянное напряжение для питания электронных устройств. В отличие от линейных блоков питания, импульсные работают на высокой частоте (десятки-сотни кГц), что позволяет значительно уменьшить габариты и вес устройства.
Принцип работы импульсного блока питания заключается в следующем:
- Входное переменное напряжение выпрямляется и сглаживается.
- Полученное постоянное напряжение «нарезается» на короткие импульсы высокой частоты.
- Импульсы подаются на высокочастотный трансформатор, где происходит гальваническая развязка и понижение напряжения.
- Выходное напряжение выпрямляется и сглаживается.
- Система обратной связи контролирует выходное напряжение и регулирует ширину импульсов для поддержания стабильного выхода.
Преимущества импульсных блоков питания
Импульсные блоки питания имеют ряд существенных преимуществ по сравнению с линейными:
- Высокий КПД — до 90-95% против 50-60% у линейных блоков
- Меньшие габариты и вес за счет работы на высокой частоте
- Широкий диапазон входных напряжений
- Возможность получения нескольких выходных напряжений
- Лучшая стабилизация выходного напряжения
- Более низкая стоимость при большой мощности
Области применения импульсных блоков питания
Благодаря своим преимуществам, импульсные блоки питания нашли широкое применение в различных областях:
- Компьютерная и офисная техника
- Бытовая электроника
- Промышленное оборудование
- Телекоммуникационные системы
- Светодиодное освещение
- Зарядные устройства
- Электроинструменты
Виды импульсных блоков питания
Существует несколько основных типов импульсных преобразователей:
- Обратноходовой (Flyback) — самый простой и дешевый, для мощностей до 150 Вт
- Прямоходовой (Forward) — для мощностей 150-500 Вт
- Двухтактный (Push-pull) — для мощностей 200-1000 Вт

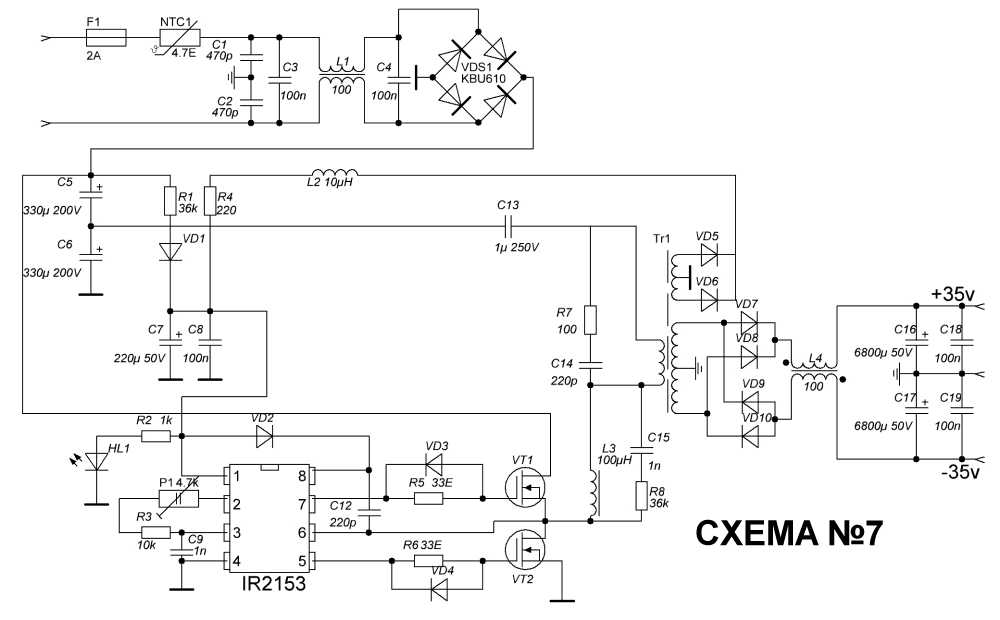

- Полумостовой — для мощностей 300-1000 Вт
- Мостовой — для мощностей более 1000 Вт
На что обратить внимание при выборе импульсного блока питания
При выборе импульсного блока питания следует учитывать следующие параметры:
- Выходное напряжение и ток
- Входное напряжение (диапазон)
- Мощность
- КПД
- Стабильность выходного напряжения
- Уровень пульсаций
- Защита от перегрузки, короткого замыкания, перегрева
- Габариты и способ монтажа
Технические характеристики импульсных блоков питания
Рассмотрим основные технические характеристики импульсных блоков питания:
- Входное напряжение: обычно 85-264 В AC
- Выходное напряжение: типовые значения 3.3В, 5В, 12В, 24В, 48В
- Мощность: от единиц до тысяч Ватт
- КПД: 80-95%
- Частота преобразования: 20-200 кГц
- Нестабильность выходного напряжения: ±1-3%
- Уровень пульсаций: 50-200 мВ
Особенности подключения и монтажа импульсных блоков питания
При подключении и монтаже импульсных блоков питания следует соблюдать некоторые правила:
- Обеспечить хорошую вентиляцию для отвода тепла
- Использовать качественные соединители
- Правильно рассчитать сечение проводов
- Обеспечить надежное заземление
- Экранировать высокочастотные помехи
- Не превышать максимальную нагрузку
Требования по безопасности при работе с импульсными блоками питания
Для обеспечения безопасной работы с импульсными блоками питания необходимо соблюдать следующие требования:
- Использовать только сертифицированные устройства
- Не вскрывать корпус включенного устройства
- Не превышать максимальные значения входного напряжения
- Обеспечить защиту от короткого замыкания и перегрузки
- Соблюдать полярность при подключении
- Не допускать попадания влаги и посторонних предметов внутрь устройства
Сравнение импульсных и линейных блоков питания
Давайте сравним основные характеристики импульсных и линейных блоков питания:
| Характеристика | Импульсный блок питания | Линейный блок питания |
|---|---|---|
| КПД | 80-95% | 30-60% |
| Габариты и вес | Малые | Большие |
| Диапазон входных напряжений | Широкий | |
| Уровень пульсаций | Средний | Низкий |
| Электромагнитные помехи | Высокие | Низкие |
| Стоимость при большой мощности | Низкая | Высокая |
Проблемы и их решения при эксплуатации импульсных блоков питания
При эксплуатации импульсных блоков питания могут возникать различные проблемы. Рассмотрим наиболее распространенные из них и способы их решения:
Проблема: Повышенный шум при работе
Решение: Проверить качество пайки компонентов, заменить электролитические конденсаторы, улучшить охлаждение.
Проблема: Нестабильное выходное напряжение
Решение: Проверить цепь обратной связи, заменить оптопару или ШИМ-контроллер.
Проблема: Перегрев устройства
Решение: Улучшить вентиляцию, проверить работу системы охлаждения, уменьшить нагрузку.
Проблема: Электромагнитные помехи
Решение: Улучшить экранирование, использовать ферритовые кольца на входных и выходных проводах.
Тенденции развития импульсных блоков питания
Развитие технологий импульсных блоков питания идет в нескольких направлениях:
- Повышение КПД до 98% и выше
- Уменьшение габаритов и веса
- Снижение уровня электромагнитных помех
- Улучшение динамических характеристик
- Интеграция интеллектуальных функций управления и диагностики
- Использование новых магнитных материалов и силовых полупроводников
Эти тенденции позволяют создавать все более эффективные и компактные импульсные блоки питания для различных применений.
Блоки питания. Требования по безопасности, особенности подключения и монтажа
- Главная
- Блог
- Блоки питания. Требования по безопасности, особенности подключения и монтажа
Освещение в квартире
27.04.2022
Подбор блока питания и требования по безопасности
Итак, начнем с подбора блока питания. Ниже изображен алгоритм подбора блока питания.
Рисунок 1 — Алгоритм подбора БП.
Теперь по порядку:
- Какую серию блока питания использовать, зависит от условий установки.
Широкое или узкое пространство, нужна ли влагозащита, все это определяет тип корпуса, а значит и серию. Не стоит использовать в ванной или на улице незащищенные блоки. Образующийся на радиодеталях конденсат влаги быстро выведет блок из строя. - Напряжение должно строго соответствовать номинальному для нагрузки (например, ленты). Однако если мощность очень большая, или соединительный провод получается очень уж длинным, стоит рассмотреть подбор всей системы на 24 вольта, включая и блок питания, и ленту.
- Мощность блока питания должна быть больше, чем суммарная мощность всех подключенных к нему потребителей. Причем, чем больше запас – тем лучше. Например, для установки в хорошо вентилируемом нежарком и свободном пространстве, запас можно сделать 20%. А в случае установки в узкую закрытую нишу или в жарком месте без вентиляции, запас стоит увеличить до 40%.
- Рисунок 2 — График зависимости нагрузки от температуры.
- Мощные открытые блоки питания в своей конструкции имеют вентилятор охлаждения, который издает гул при работе блока. Это не критично при установке в магазине или выставочном павильоне, но очень важно в жилых помещениях. В таком случае, стоит предложить клиенту герметичный блок аналогичной мощности, либо разделить нагрузку на несколько менее мощных блоков без вентилятора.
- Рисунок 3 — Вентилятор охлаждения.
- Не стоит устанавливать блоки питания вблизи источников тепла, так как это может привести к их перегреву.
- Устанавливая несколько блоков питания, нужно помнить, что для их нормального охлаждения, между корпусами соседних блоков должно оставаться свободное пространство не менее 5см с каждой стороны.
- Рисунок 4 — Схема установки нескольких БП.
- Желательно монтировать блоки на металлическую поверхность. Таким образом можно улучшить охлаждение блока.
- Никогда не подключайте выходные провода или клеммы блока к сети 220В. Блок безвозвратно выйдет из строя. Если не уверены в правильности подключения, лучше проверьте все еще раз в соответствии с указаниями на корпусе блока.
- Рисунок 5 — Схема неправильного подключения БП.
- Выходы импульсных блоков питания нельзя соединять между собой, нужно разделить нагрузку на части, и каждую часть запитать от своего блока питания (при управлении через контроллер, каждая часть подключается к своему блоку через усилитель).
Широкое или узкое пространство, нужна ли влагозащита, все это определяет тип корпуса, а значит и серию. Не стоит использовать в ванной или на улице незащищенные блоки. Образующийся на радиодеталях конденсат влаги быстро выведет блок из строя.
ЧАВО по блокам питания
Ну и немного о вопросах, которые могут возникнуть в процессе эксплуатации блоков питания:
- Нагрев корпуса блока до 70 градусов считается нормальным рабочим режимом, так как корпус рассеивает тепло от силовых элементов блока. Если же температура корпуса превышает 70 градусов, нужно снизить нагрузку, или заменить блок на более мощный.
- Если к блоку подключена светодиодная лента через ШИМ-диммер или контроллер, и в процессе работы на средних уровнях яркости, вы слышите писк, издаваемый блоком, это не неисправность. Все импульсные блоки питания издают писк или треск при диммировании через ШИМ-диммеры, громче или тише, но в любом случае, звук есть. Это особенность не столько блока питания, сколько принципа работы ШИМ-диммеров, которые с высокой частотой (200-750Гц) подключают и отключают нагрузку. Обмотки маленького импульсного трансформатора в момент включения и отключения нагрузки, вибрируют, издавая писк (Аналогично жужжащим на промышленной частоте трансформаторам электросетей). Есть способ сделать писк существенно тише. Установка дополнительных конденсаторов на выходе блока, может, и делает писк тише, но может стать причиной других проблем, таких как взрыв этого самого конденсатора, если он некачественный или неверно подобран, поэтому категорически не рекомендуется пытаться решить проблему подобными «костылями». На данный момент, гарантированных и безопасных способов убрать писк уже существующих блоков питания нет, лучше заранее выяснить у клиента цели приобретения блока. Если планируется использовать в жилом помещении, и с диммированием, то нужно сразу рекомендовать наиболее тихие блоки из нашего ассортимента, серий LV и XTW. Если блок клиент уже купил, и теперь жалуется на писк, то менять блок на LV или XTW. Разработки в данном направлении ведутся постоянно, и вскоре у нас может также появиться линейка негерметичных блоков, бесшумных при диммировании.
- Если после выключения питания, подключенная к блоку лента продолжает иногда кратковременно вспыхивать, это тоже не является неисправностью блока питания. Такое чаще всего происходит, если блок питания подключен через выключатель с подсветкой. Принцип действия такой подсветки прост, в выключенном положении, лампочка или светодиод подсветки проводит через себя небольшой ток в обход выключателя, то есть, этот ток течет через потребителя, который управляется выключателем. Подсветка в выключателях придумана еще в эпоху классических ламп накаливания, и никак не влияла на их работу, так как ток утечки слишком мал. Однако в импульсных преобразователях, таких как блоки питания или драйверы светодиодных светильников, присутствуют конденсаторы. Маленький ток утечки, создаваемый подсветкой в выключателе, постепенно заряжает конденсаторы до рабочего напряжения. Когда конденсаторы заряжены, контроллер блока питания включается и сливает накопленную энергию в ленту, вызывая вспышку. Затем, этот процесс повторяется снова и снова. Для того, чтобы предотвратить накопление энергии в конденсаторах, нужно между его входными клеммами (Lи N) подключить резистор сопротивлением 1МОм. Резистор проведет ток утечки через себя, минуя блок питания.
- Рисунок 6 — Подсветка выключателя.
На данный момент, гарантированных и безопасных способов убрать писк уже существующих блоков питания нет, лучше заранее выяснить у клиента цели приобретения блока. Если планируется использовать в жилом помещении, и с диммированием, то нужно сразу рекомендовать наиболее тихие блоки из нашего ассортимента, серий LV и XTW. Если блок клиент уже купил, и теперь жалуется на писк, то менять блок на LV или XTW. Разработки в данном направлении ведутся постоянно, и вскоре у нас может также появиться линейка негерметичных блоков, бесшумных при диммировании.
Подсветка в выключателях придумана еще в эпоху классических ламп накаливания, и никак не влияла на их работу, так как ток утечки слишком мал. Однако в импульсных преобразователях, таких как блоки питания или драйверы светодиодных светильников, присутствуют конденсаторы. Маленький ток утечки, создаваемый подсветкой в выключателе, постепенно заряжает конденсаторы до рабочего напряжения. Когда конденсаторы заряжены, контроллер блока питания включается и сливает накопленную энергию в ленту, вызывая вспышку. Затем, этот процесс повторяется снова и снова. Для того, чтобы предотвратить накопление энергии в конденсаторах, нужно между его входными клеммами (Lи N) подключить резистор сопротивлением 1МОм. Резистор проведет ток утечки через себя, минуя блок питания.Вопросы для самопроверки:
- Можно ли установить блок питания в тесной невентилируемой нише? Если да, то что нужно предусмотреть?
- Нужно запитать ленту мощностью 300Вт через диммер. Можно ли ее запитать от двух блоков по 200Вт? Если да, то как правильно это сделать?
- Блок пищит при диммировании. Что делать?
- Свет выключен, но лента иногда вспыхивает. Что делать?
- Блок нагревается аж до 65 градусов при работе. Что делать?
Можно ли ее запитать от двух блоков по 200Вт? Если да, то как правильно это сделать?
