Что такое импульсный паяльник и как он работает
Импульсный паяльник — это современный инструмент для пайки, который отличается от обычных паяльников принципом работы и конструкцией. Главная особенность импульсного паяльника заключается в том, что его наконечник нагревается до рабочей температуры за считанные секунды после включения.
Как устроен и работает импульсный паяльник:
- Наконечник выполнен в виде изогнутой медной проволоки
- По наконечнику проходит сильный ток (25-50 А)
- Нужная температура на конце жала достигается за 3-4 секунды
- Питание осуществляется от понижающего трансформатора или электронного блока
- Корпус обычно выполнен в форме пистолета с курковым включателем
Таким образом, импульсный паяльник обеспечивает быстрый нагрев и высокую эффективность при пайке. Это позволяет экономить электроэнергию и время при выполнении паяльных работ.
Отличия импульсного паяльника от обычного
Импульсные паяльники имеют ряд существенных отличий от традиционных моделей:
- Скорость нагрева: импульсный нагревается за 3-4 секунды, обычный — за 1-3 минуты
- Энергопотребление: импульсный потребляет энергию только во время пайки
- Конструкция: импульсный имеет форму пистолета, обычный — стержневую форму
- Принцип нагрева: в импульсном нагрев происходит за счет пропускания тока через жало
- Температурный режим: у импульсного отсутствует постоянный нагрев
Эти отличия обеспечивают ряд преимуществ импульсных паяльников, делая их более удобными и эффективными для многих задач.
Преимущества импульсных паяльников
Импульсные паяльники обладают рядом важных достоинств по сравнению с обычными моделями:- Экономия электроэнергии — прибор потребляет ток только во время пайки
- Быстрый нагрев до рабочей температуры за 3-4 секунды
- Отсутствие риска случайных ожогов при отложенном в сторону инструменте
- Простота замены изношенного наконечника
- Компактность и удобство хранения
- Возможность самостоятельного изготовления
- Точечный нагрев только в месте пайки
Эти преимущества делают импульсные паяльники отличным выбором для домашних мастеров и профессионалов, выполняющих частые паяльные работы.
Недостатки импульсных паяльников
При всех достоинствах, импульсные паяльники имеют и некоторые недостатки:
- Относительно большой вес, особенно у моделей с трансформатором
- Утомляемость руки при длительной работе из-за веса
- Необходимость постоянного удержания кнопки включения
- Меньшая мощность по сравнению с профессиональными паяльными станциями
- Ограниченный выбор готовых моделей в продаже
Для минимизации этих недостатков производители разрабатывают более легкие модели с электронными блоками питания. Некоторые мастера изготавливают паяльники с выносным блоком питания для уменьшения веса рабочей части.
Как сделать импульсный паяльник своими руками
Изготовить импульсный паяльник в домашних условиях вполне реально. Для этого понадобятся следующие компоненты:
- Понижающий трансформатор мощностью 50-150 Вт
- Медная шина или плетеный провод для вторичной обмотки
- Медная проволока диаметром 1-2 мм для жала
- Корпус (можно использовать старый паяльник-пистолет)
- Кнопка включения
- Провода для подключения
Основные этапы изготовления:
- Удаление старой вторичной обмотки трансформатора
- Намотка новой вторичной обмотки из медной шины
- Изготовление жала из медной проволоки
- Сборка компонентов в корпусе
- Подключение проводов и установка кнопки включения
При самостоятельном изготовлении важно соблюдать меры безопасности и правила работы с электрическими приборами.
Современные модели импульсных паяльников
Современный рынок предлагает различные модели импульсных паяльников:
- Паяльники-пистолеты с трансформаторным питанием
- Модели с электронными блоками питания
- Аккумуляторные импульсные паяльники
- Паяльники с регулировкой мощности
- Модели с LED-подсветкой рабочей зоны
Новое поколение импульсных паяльников отличается меньшим весом, более стабильной работой и дополнительными функциями. Например, некоторые модели оснащены регулировкой мощности, что позволяет точнее контролировать температуру пайки.
Где купить импульсный паяльник
Приобрести импульсный паяльник можно в различных местах:
- Специализированные магазины электроинструментов
- Отделы электротоваров в строительных гипермаркетах
- Интернет-магазины электроники и инструментов
- Радиорынки и магазины радиодеталей
- Официальные дилеры производителей паяльного оборудования
При выборе импульсного паяльника стоит обратить внимание на следующие характеристики:
- Мощность (обычно от 30 до 150 Вт)
- Время нагрева до рабочей температуры
- Вес инструмента
- Наличие дополнительных функций (подсветка, регулировка мощности)
- Комплектация (сменные жала, подставка)
- Гарантия производителя
Цены на импульсные паяльники варьируются в зависимости от производителя и модели. Бюджетные варианты можно найти в диапазоне 500-1500 рублей, в то время как профессиональные модели могут стоить от 2000 до 5000 рублей и выше.
Популярные модели импульсных паяльников
Среди наиболее популярных моделей импульсных паяльников можно выделить:
- ZD-60 (HS-50T) — бюджетная модель мощностью 30-70 Вт
- Weller WI 1 — профессиональный импульсный паяльник с регулировкой мощности
- Goot TQ-77 — компактный импульсный паяльник японского производства
- YIHUA 908+ — модель с электронным управлением и LED-дисплеем
- Pro’sKit 8PK-S120B — аккумуляторный импульсный паяльник
Каждая из этих моделей имеет свои особенности и подходит для различных задач — от бытового применения до профессиональных работ.
Советы по использованию импульсных паяльников
Для эффективной и безопасной работы с импульсным паяльником следует соблюдать несколько правил:
- Всегда используйте подставку для паяльника во время перерывов в работе
- Регулярно очищайте жало паяльника от окислов и остатков припоя
- При длительной работе делайте перерывы для отдыха руки
- Используйте защитные очки и работайте в хорошо проветриваемом помещении
- Не прикасайтесь к металлическим частям паяльника во время работы и сразу после выключения
- Выбирайте мощность паяльника в соответствии с типом выполняемых работ
Соблюдение этих правил поможет продлить срок службы инструмента и обеспечить безопасность при выполнении паяльных работ.
Отличия импульсного паяльника от обычного
Содержание
- 1 Принцип функционирования прибора
- 2 Новое поколение ИП
- 3 Самодельные ИП
- 3.1 ИП с понижающим трансформатором
- 3.2 Импульсный паяльник с электронным трансформатором
- 3.3 Изготовление наконечников
- 3.4 Освещение рабочей зоны
- 4 Преимущества и недостатки импульсных паяльников
- 4.1 Преимущества
- 4.2 Недостаток
- 5 Видео
Принцип пайки основан на том, что на конце жала паяльника достигается максимальный нагрев, нужный для плавки припоя и прогрева соединяемых элементов. Подготовка деталей к паянию отнимает немало времени. Держать постоянно нагретый электропаяльник невыгодно из-за неоправданного перерасхода электричества. На смену традиционным паяльным приборам пришли энергосберегающие виды импульсных паяльников (ИП).

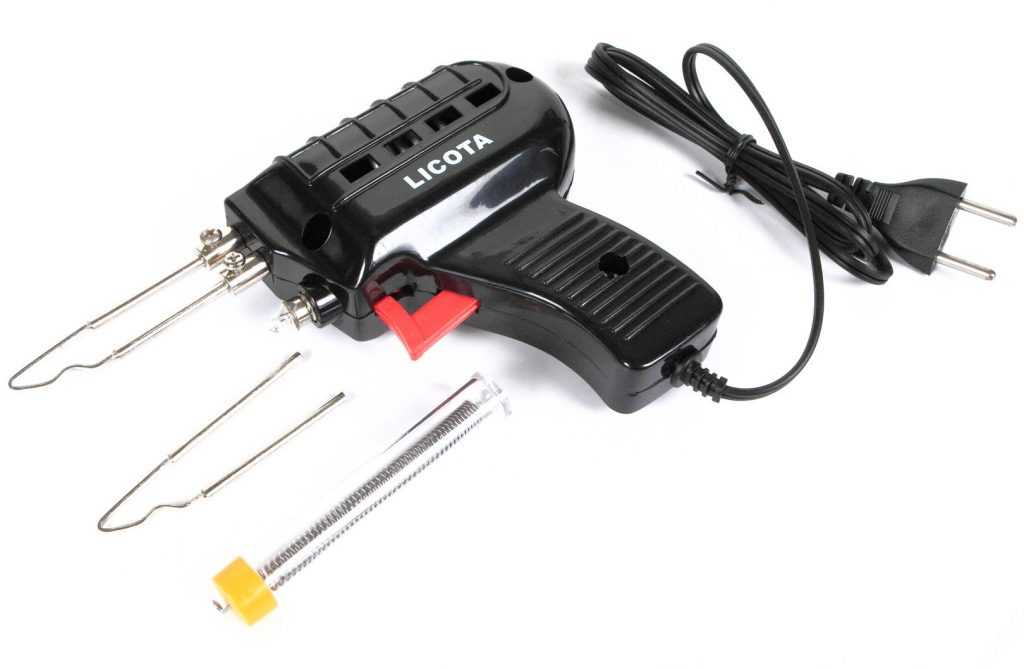

Импульсный паяльник-пистолет заводского изготовления
Важно! Главное отличие импульсных инструментов от обычных паяльников заключается в том, что нужная температура на конце жала достигается за 3-4 секунды после включения.
Принцип функционирования прибора
Наконечник инструмента выглядит в виде изогнутой медной проволоки, по которой проходит сильный ток (25-50 А). До некоторого времени в большинстве ИП электроэнергию такой мощности подавал трансформатор.
Его вторичная обмотка выглядела как пара витков медного проводника с поперечным сечением от 6 до 10 мм2. Мощное сечение проводника по сравнению с проволокой жала позволяет шине оставаться относительно холодной при максимальной передаче тепла на конец жала.
Жала из медной проволоки
Как правило, выводы шины из корпуса прибора являются одновременно держателями наконечника. Сам блок питания помещается в пластиковом корпусе с включателем куркового типа. Паяльники изготавливают в форме пистолета. Они удобно помещаются в руке. Лёгким нажатием на курок инструмент приводится в рабочее состояние.
Новое поколение ИП
Как сделать паяльник своими руками
К недостаткам старых импульсных приборов можно отнести их внушительный вес из-за большой массы трансформаторов, а также возникновение вибрации инструмента во время пайки.
В моделях последнего поколения вместо громоздких и массивных трансформаторов стали применять более лёгкие и небольшие электронные блоки питания. Импульсная схема блока преобразования тока высокой частоты позволяет избежать возникновения этих негативных явлений.
Самодельные ИП
Сделать импульсный паяльник своими руками не так трудно, как кажется на первый взгляд. На сегодня возможны два варианта изготовления ИП: применение стандартных понижающих трансформаторов или установка электронных плат, создающих импульсы высокочастотного напряжения электрического тока.
Конструкция самодельного ИП
ИП с понижающим трансформатором
Для самодельного прибора используют трансформатор независимо от типа магнитопровода. Основное требование к преобразователю напряжения – это его мощность в диапазоне от 50 до 150 Вт. Вторичную обмотку изымают. Вместо неё устраивают пару оборотов медной шины или плетённого медного провода вокруг сердечника.
Обратите внимание! Монтаж новой обмотки должен быть сделан так, чтобы шины не контактировали друг с другом и не замыкались напрямую на сердечник.
Медные шины вторичной обмотки
При наматывании упругой медной шины требуется соблюдать осторожность, чтобы не нанести повреждений первичной обмотке трансформатора. После чего нужно обязательно протестировать проводку на наличие обрыва и замыкания.
Для рукоятки паяльника можно использовать старую ручку от кухонной утвари из дерева или диэлектрика. Некоторые умельцы вырезают держатель из подсобного материала. В качестве крепления деталей паяльника отлично служит стандартная изоляционная лента.
Импульсный паяльник с электронным трансформатором
Для изготовления ИП своими руками часто используют старый корпус паяльника-пистолета и держатели жала. Сейчас получили большое распространение электронные блоки для галогенных ламп. Такой трансформатор на выходе выдаёт ток напряжением 12 В и мощностью от 50 до 150 Вт.
Электронный трансформатор
Устройство легко помещается в старом корпусе паяльника. Имея достаточную квалификацию, можно не тратиться на приобретение этой детали, а сделать электронную плату своими руками.
Можно пойти другим путём и приобрести готовый высокочастотный импульсный трансформатор. То есть надо приобрести такой преобразователь напряжения, чтобы он мог поместиться в корпусе паяльного пистолета.
Высокочастотный трансформатор
Дополнительная информация. Если сечение имеющихся шин или гибких проводов недостаточно, то подключают несколько дополнительных витков обмоток.
Установка параллельных витков
Изготовление наконечников
Для изготовления жала ИП берут медную жилу диаметром 1-2 мм. Проводник сгибают с разрывом между концами, которые закрепляют в болтовых, винтовых соединениях или кольцевых зажимах держателей ИП.
Нужную толщину проволоки жала подбирают опытным путём. Понятно, что наконечник из медной жилы толщиной 1 мм будет почти в два раза быстрей прогреваться, чем 2-х миллиметровый пруток.
Освещение рабочей зоны
Для освещения места пайки устанавливают обыкновенную лампочку от бытового фонарика. Лампочка включается синхронно с началом нагрева наконечника ИП.
Часто вместо лампы накаливания устанавливают светодиод. Для подачи тока 12 вольт на лампочку в схему блока питания ставят дополнительную небольшую параллельную вторичную обмотку. В корпусе электронного трансформатора заводского изготовления есть готовые выводы для питания светодиода. Светодиод устанавливают таким образом, чтобы пучок лучей света точно был направлен на кончик жала.
Преимущества и недостатки импульсных паяльников
Преимущества
- Простота конструкции позволяет даже малоопытному радиолюбителю подобрать на радиорынке необходимые детали и собрать импульсный паяльник своими руками;
- Электроэнергия не тратится впустую на прогрев окружающей среды. Прибор работает только при нажатой клавише включателя;
- Отложенный в сторону паяльник автоматически отключается, и жало быстро охлаждается, что исключает получение случайных ожогов;
- Замена выгоревшего жала не вызывает затруднений. Достаточно отрезок медной проволоки согнуть нужным образом и вставить его в зажимы держателей.
Недостаток
Паяльник 12 вольт
Наряду с рядом достоинств данных инструментов, самодельные импульсные паяльники обладают одним недостатком. Несмотря на компактность импульсного паяльника, его вес при долгой работе существенно влияет на усталость рук. Это создаёт определённое неудобство в процессе пайки. Нашлись умелые люди, которые стали разделять электронный блок питания и сам рабочий орган паяльника. Для этого блок подсоединяют дистанционно.
Сегодня импульсные паяльники прочно заняли своё место в сфере радиоэлектроники. Благодаря своей простоте в обращении, такой инструмент можно встретить почти в каждом хозяйстве.
Видео
Паяльник с регулировкой температуры
Оцените статью:
Паяльник импульсный (HS-50T) 220V/30-70 Вт (ZD-60)
Уважаемые Клиенты! В связи со сложившейся ситуацией, просим Вас актуальные цены на продукцию уточнять у персональных менеджеров. Благодарим за взаимопонимание и сотрудничество!
- Электрооборудование
- Системы автоматизации
- Счетчики (приборы учета)
- Элементы и устройства электропитания, компенсация реактивной мощности
- Разъемы
- Пожарно-охранные системы, оптическая и акустическая сигнализация
- Оборудование для молниезащиты и заземления
- Телекоммуникационные, антенные и спутниковые системы
- Системы обогрева, вентиляции, климатотехника
- Приводная техника, насосы и электродвигатели
- Фотоэлектрические системы (гелиосистемы)
- Высоковольтное оборудование
- Кабеленесущие системы (системы для прокладки кабеля)
- Арматура кабельная, крепеж и аксессуары для кабеля
- Материалы для монтажа
- Инструмент, измерительные приборы и средства защиты
- Ручной инструмент общего назначения
- Измерительные приборы и тестеры
- Устройства защиты и безопасности
- Защитные материалы и спецодежда
- Устройства и материалы для печати и маркировки
- Инструменты для опрессовки, резки и изоляции
- Электроинструмент, станки и оснастка
- Паяльники и материалы для пайки
- Подставка для паяльника
- Газовый паяльник
- Паяльник (аккумуляторный)
- Паяльник электрический
- Припой (паяльная проволока)
- Паяльный жир, паста
- Набор для пайки
- Отсос для припоя
- Паяльник-пистолет
- Жало (наконечник) паяльника
- Паяльная станция
- Губка для чистки паяльного жала
- Паяльная ванна
- Техника и инструменты для сада и газона
- Щиты и шкафы, шинопровод
- Кабель-Провод
- Светотехника
- Низковольтное оборудование
- Электроустановочные изделия
- Общая рубрика
- Отделка и декор
- Инженерные системы
- Инструмент и крепеж
- Общестроительные материалы
Главная >Электрооборудование >Инструмент, измерительные приборы и средства защиты >Паяльники и материалы для пайки >Паяльник-пистолет >REXANT >Паяльник импульсный (HS-50T) 220V/30-70 Вт (ZD-60) | 12-0161 REXANT (#652493)
| Наименование | Наличие | Цена
опт с НДС |
Дата обновления |
Добавить в корзину |
Срок поставки |
|---|---|---|---|---|---|
| Паяльник импульсный 220В 30-70Вт Rexant 12-0161 | 3652 | 438.13 р. | 01.10.2022 | От 1 дня | |
| Паяльник импульсный (HS-50T) 220V/30-70 Вт (ZD-60) | 12-0161 | REXANT | Под заказ | 438.13 р. | 24.09.2022 | От 30 дней | |
| Паяльник-пистолет импульсный, 30 Вт / 70 Вт, 230 — 12-0161 | 1 | 503.53 р. | 01.10.2022 | От 1 дня | |
org/Offer»>
..» colspan=»6″>… … … … … … … … … …
Условия поставки паяльника импульсного (HS-50T) 220V/30-70 Вт (ZD-60) | 12-0161 REXANT
Купить паяльники импульсные (HS-50T) 220V/30-70 Вт (ZD-60) | 12-0161 REXANT могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.
Цена паяльника импульсного (HS-50T) 220V/30-70 Вт (ZD-60) | 12-0161 REXANT 30-70Вт 70 230 В серия зависит от общей суммы заказа, на сайте указана оптовая цена.
Доставим паяльник импульсного (HS-50T) 220V/30-70 Вт (ZD-60) | 12-0161 REXANT на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Похожие товары
Паяльник импульсный (HY-50G) 220V/30-130 Вт | 12-0162-4 REXANT | 7616 | 345. 73 р. | |
Паяльник импульсный (HS-50) 220V/30-130 Вт (ZD-80) | 12-0162 REXANT | 7471 | 482.30 р. | |
Паяльник импульсный (HY-50R) 220V/30-70 Вт | 12-0161-4 REXANT | 4210 | 299.53 р. | |
Паяльник импульсный с керам. | 2223 | 476.63 р. | |
нагревателем (Профи) 220V/30-70 Вт (ZD-722B) | 12-0161-1 REXANTКакой выбрать паяльник. Часть 1. Импульсный метеор
Мы начинаем серию статей, где расскажем о специальных разновидностях электрических паяльников, различающихся по форме корпуса, принципу действия и сфере применения.
И сегодня мы рассмотрим импульсные паяльники. Именно так этот инструмент называется в интернет магазинах паяльного оборудования, но на самом деле, это терминология не совсем корректная.
Грамотно было бы его назвать “трансформаторный”. Или мы от себя бы добавили – устройство прямого нагрева.
Но раз название закрепилось, пусть будет так, хотя на самом деле на самом деле к «чистым» импульсным относятся устройства, в которых есть управляющая плата и они позволяют регулировать температуру на основе широтно-импульсной модуляции.
Завершая тему терминов, проведем в чем-то близкие параллели.
Существуют как трансформаторные лабораторные блоки питания: громоздкие и тяжелые мощностью максимум 150-300 Вт, и импульсные, более компактные, для которых и 900 Вт не предел.
Устройство и принцип действия
Итак, начинаем с ключевых отличий:
- Во-первых, здесь нет промежуточного звена в виде керамического или нихромового нагревателя. Заметим, что они достаточно инерционные. Особенно при первоначальном разогреве.
- Во-вторых, сам принцип нагрева иной. Пониженное напряжение непосредственно подается на проволочное паяльное жало, которое выступает в качестве нагрузки для трансформатора.
В отличие от привычных ручек в “горизонтальном” исполнении, как видим, присутствует трансформатор, а следовательно неизбежно, что форма корпуса будет 100% иной.
Мы исходим из простой логики. Мощность самых популярных паяльников – для пайки электроники, микросхем, радиодеталей составляет 25-50 Вт.
Трансформатор такой мощности при всем желании нельзя вставить в диаметр 10, пусть даже 15 или 20 мм цилиндрической рукоятки — не поместится.
Более того, даже если бы это можно было осуществить, нарушилась бы балансировка — магнитопровод не легкий, и таким прибором было бы крайне неудобно работать. А хотелось бы паять с комфортом.
Какое решение ?

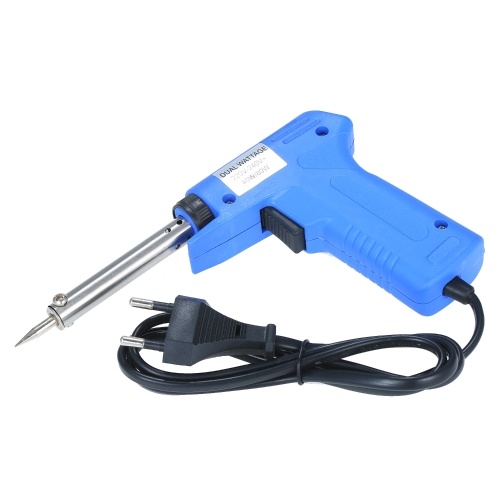

«Пистолетная» рукоятка. Сразу скажем, что не нужно путать с паяльниками-пистолетами, это отдельная тема, и мы о них поговорим в одной из наших следующих статей. Вот в них никакого трансформатора нет, поэтому они очень легкие и имеют только 1 диод, что позволяет реализовать 2 переключаемых режима мощности.
Здесь тоже нечто похожее на пистолет, но кнопка выполняет самую простую роль. Она ничего не переключает, а просто замыкает цепь, подавая питание на схему.
Кнопка без фиксации, поэтому, пока она нажата, тогда и идет нагрев.
Если разобрать устройство, что мы видим внутри ?
Напряжение от сетевого кабеля питания поступает на трансформатор и это уже плюс в сторону безопасности – присутствует гальваническая развязка от сети.
Вторичных обмоток может быть одна или две.
Первая питает жало, а нагрузкой для второй является лампа накаливания, для подсветки зоны пайки (предусмотрено не во всех моделях). Иногда бывает и второе решение. Делается отвод от вторичной обмотки для питания лампы по принципу автотрансформатора.
Самая идея подсветки участка, где проводятся работы не нова и реализована в некоторых токовых клещах, чтобы видеть какой именно обхватывается кабель для измерения силы тока, если освещенности – естественной или искусственной, недостаточно. Хотя основное преимущество клещей — возможность работы одной рукой, и если даже если подсветки нет, ее заменит простейший светодиодный фонарик или аккумуляторная лампа, удерживаемая в другой руке.
Но все-таки вернемся к главной, назовем ее так, вторичной обмотке. Для нее нагрузкой является паяльное жало.
Хотя таковым его назвать язык не поворачивается, поскольку оно явно не похоже на привычный удлиненный цилиндрический стержень, медный или с износостойким покрытием, оканчивающийся заострением или скошенным краем.
Это жесткая согнутая проволока с двумя выводами, которые помещаются в токосьемники и затягиваются гайкой.
Радиолюбители со стажем утверждают, что раньше проволока изготавливалась из нихрома, другие говорят, что лучше медное жало, облуженное в припое. И иногда приходится читать, что это просто сталь. Более того, наши самодельшики, изготавливающие импульсные паяльники своими руками, иногда используют отрезок из велосипедный спицы, считая, что такое жало практически «неубиваемое».
Но факт остается фактом – проволока является изогнутой, с двумя контактами и других вариантов нет – электрическая цепь должна быть замкнутой.
Итак, как все эта штука работает. Чем-то похоже на сварочный аппарат, только в последнем цепь замыкается через электрическую дугу, а в нашем случае — через проволочную дугу.
Сопротивление которой хоть и малое, но конечное и на нем падает напряжение.
При нажатии на кнопку, мощность передается на вторичную обмотку, которая содержит всего 4-7 витков провода большого сечения.
Поскольку напряжение понижается, а мощность остается неизменной (за исключением потерь в магнитопроводе), ток во вторичной цепи пропорционально возрастает, нагревая жало.
Именно этот принцип обеспечивает основное преимущество – скорость достижение температуры.
Разогрев происходит за время не более 7 секунд. Еще раз повторимся, что здесь нет промежуточных элементов в виде керамики или нихрома – прямое включение обеспечивает экспресс нагрев.
Соответственно такие инструменты нужны тем, кто не хочет (или не может) ждать — для нетерпеливых. Другого объяснения у нас нет. Поскольку недостатков немало и о них мы тоже расскажем.
Вся цепочка “трансформаторные обмотки” ➦ “нагревательная насадка” требует четкой увязки.
Толщина и количество витков в обмотке определяет выходное напряжение. В свою очередь, если взять другие жало или сделать его самому, сопротивление изменится и температура будет как больше номинальной, так и меньше.
Поэтому жало к импульсному паяльнику рекомендуется поставить от той же модели – они продаются отдельно или на свой страх и риск приступить к экспериментам, улучшая характеристики, экспериментируя с геометрией – длиной, поперечным сечением и материалом.
Преимущества:
- Безопасный – низковольтный;
- Быстрый нагрев;
- Электричество потребляется только во время пайки. Это реально дает ощутимую экономию;
- Не надо периодически выдергивать сетевую вилку, разбалтывая розетку;
- Повторно-кратковременный режим это щадящая эксплуатация паяльного оборудования;
- Меньше нагар и дольше срок службы.
Недостатки
- Конечно тяжелый вес. Если за день приходится выполнять десятки паек, руки устанут. Некоторые радиомастера высказывают явное неудовольствие этим фактом, предпочитая купить контактную паяльную станцию, тем более по функциональности она на порядок выше – антистатическая защита, регулировка температуры и может быть встроен цифровой дисплей для индикации и это все за весьма демократическую цену;
- Не желательна длительная работа, поскольку постоянная эксплуатация на предельном токе может вызвать перегрев, расплавление изоляции обмоток, межвитковое замыкание и в лучшем случае, если есть опыт и желание можно сделать ремонт, наматывая катушку, что не всегда технически и финансово оправдано, а в худшем придется новый паяльник купить и не факт, что в этот раз выбор остановится снова на трансформаторном;
- Нет термопары и датчика обратной связи, естественно и компенсации потерь мощности. Вообще никакой схемы управления нет. «Утяжеленная простота».
Вообще никакой схемы управления нет. «Утяжеленная простота».Кроме пайки электроники, также можно использовать для расплавления пластика и выжигания по дереву. Это все-таки плюс, а то мы все о минусах…
Опубликовано: 2019-12-26 Обновлено: 2021-08-30
Автор: Магазин Electronoff
принцип работы, схема и изготовление своими руками
Когда нужно что-то быстро спаять, но не хочется ждать, пока жало прогреется, на помощь вам придёт импульсный паяльник. Главное его достоинство — набор рабочей температуры за 1−2 секунды. Конечно, такой паяльник можно купить в магазине, но куда дешевле и приятнее будет собрать его самим, особенно если у вас завалялись ненужные радиодетали.
- Устройство индукционного паяльника
- Принцип работы устройства
- Разновидности инструмента
- Сборка трансформаторного прибора
- Изготовление импульсной разновидности
- Делаем аккумуляторный тип механизма
Устройство индукционного паяльника
Любой индукционный (импульсный) паяльник состоит из понижающего трансформатора, кнопки, работающей на замыкание и жала, выполненного из медной проволоки, толщиной 1−3 мм.
В некоторых конструкциях к ним добавляется источник питания и другие элементы.
Вот так выглядит схема простейшего индукционного паяльника:
Следует обратить внимание, что на этой схеме трансформатор имеет две вторичных обмотки: одна питает лампу для подсветки места пайки, а другая — жало.
Импульсный и индукционный паяльник — это не одно и то же. Импульсными называются индукционные паяльники, имеющие в своём составе высокочастотный преобразователь напряжения. Приведённый в пример прибор с понижающим трансформатором импульсным не является.
Принцип работы устройства
Работает паяльник таким образом: при нажатии на кнопку напряжение поступает на трансформатор, где оно понижается до 0,5−2 вольт (соответственно, сильно возрастает ток) и поступает на жало, быстро разогревая его. При отпускании кнопки жало также быстро остывает, поэтому после отжатия кнопки нужно быстро отвести его от паяемой детали, иначе оно к ней припаяется.
Само собой, у импульсного паяльника есть отличия от обычного, среди них есть как плюсы, так и минусы. К достоинствам можно отнести быстрый разогрев и такое же быстрое остывание (риск получения ожога при случайном касании жала существенно снижается). Недостатков же у него, к сожалению, больше:
- больший вес и размеры, отсутствие возможности точно регулировать температуру;
- присутствие на жале электрического потенциала, который может повредить паяемые электронные компоненты — этот недостаток отсутствует у индукционных паяльников с изолированными жалами;
- невозможность долговременной беспрерывной работы (стандартный режим работы для них — от 5 до 8 включений за 1 минуту в течение часа, затем перерыв для остывания на 20 минут).
Разновидности инструмента
Выделяют 4 основных типа этих устройств. Они могут существовать как отдельные виды, но также их характеристики могут совмещаться.
Основные виды паяльников:
- сетевой, работающий на частоте сети;
- с форсированным нагревом;
- импульсные;
- с изолированным жалом.
Существуют также импульсные паяльники с изолированным жалом и форсированным нагревом. Несовместимые типы — это сетевой и импульсный паяльник.
Импульсный, в отличие от нерегулируемого сетевого, уже может иметь регулировку мощности за счёт использования импульсного преобразователя, работающего на высоких частотах и умеющего изменять мощность методом широтно-импульсной модуляции. Благодаря сравнительно малым размерам преобразователя, этот тип индукционного паяльника является самым компактным из всех.
Паяльниками с форсированным нагревом называют устройства, имеющие в своём составе батарею мощных электролитических конденсаторов, включённых параллельно жалу и отделённых от него выключателями или мощными полевыми транзисторами.
Работает такой форсаж следующим образом: когда жало отключено, транзисторы открываются и начинается заряд конденсатора. После окончания заряда они закрываются. Затем, когда жало включается, транзисторы снова открываются, разряжая конденсаторы, на короткое время мощность паяльника возрастает в несколько раз. Эта функция даёт возможность паять массивные элементы, обладающие большой теплоёмкостью.
Для исключения возможности повреждения микросхем были придуманы изолированные жала. В них рабочая поверхность жала электрически изолирована от нагревателя. Такие жала похожи на обычные паяльники: в роли жала выступает толстый медный пруток, на который намотано несколько витков провода большого сечения. Пруток защищает от контакта с проводом намотанная на него стеклоткань.
Сборка трансформаторного прибора
Этот вид паяльника является самым простым. Поэтому собрать его будет несложно.
Для этого понадобятся следующие компоненты:
- Сердечник от трансформатора типа ШП (если не найдёте, можете использовать тип П, он похуже, но тоже сойдёт).
- Медный провод в лаковой изоляции сечением 0,3 мм, для первичной обмотки.
- Медный провод или шина сечением 12−15 мм, которые пойдут на вторичную обмотку.
- Медная проволока, на 2−3 квадрата, для изготовления жала.
- 2 клеммы для его подключения.
- Выключатель в виде кнопки, работающей на замыкание.
- Любой удобный вам корпус для паяльника и сетевой шнур.
Сборка индукционного паяльника своими руками, схема:
Сначала нужно намотать первичку (при её намотке ориентируйтесь по сопротивлению — оно должно составлять порядка 40−50 Ом, это примерно 1500 витков), причём делать это нужно аккуратно, катушка должна быть намотана равномерно, без бугров по краям или по центру. Перед намоткой заизолируйте сердечник в месте, где будет находиться обмотка.
После намотки обмотайте первичную обмотку термостойким скотчем и приступайте к намотке вторички. Она должна состоять из одного-двух витков.
Перед её намоткой снова заизолируйте сердечник, саму обмотку при этом изолировать не нужно, она играет роль радиатора, рассеивающего тепло, приходящее на него с жала. Все, трансформатор готов.
Осталось подготовить корпус, прорезав в нём отверстия для вентиляции, клемм и выключателя, затем установить в нём все детали и соединить их так, как указано на схеме. После этого припаяйте сетевой провод нужной вам длины и смонтируйте на конце вилку для подключения в сеть. Собрав корпус, включите получившийся у вас прибор в розетку и проверьте его работу. Если он плавит припой, и жало при этом не обгорает от перегрева, значит, все в порядке, можете спокойно им пользоваться.
Изготовление импульсной разновидности
Она самая распространённая из всех. Собирается так же просто, как и предыдущая.
Список запчастей, необходимых для её сборки:
- Электронный трансформатор на 12 вольт для галогенных ламп, мощностью 60−90 ватт.
- Медный провод сечением 3 мм, для вторичной обмотки и жала.
- Кнопка, работающая на замыкание.
- Клеммы.
- Кусочек стеклотекстолита для крепления клемм.
- Сетевой шнур с вилкой.
- Пластиковая водопроводная труба, для использования в качестве ручки.
Сначала нужно немного доработать драйвер от галогенки, а именно заменить вторичную обмотку импульсного трансформатора. Для этого разберите его.
Внутри он будет выглядеть следующим образом:
Красным обведена нужная деталь.
Нужно аккуратно её отклеить, затем, отпаяв выводы от платы, снять её окончательно. Потом снимите заводскую вторичную обмотку (она расположена поверх первичной) и установите свою, на половину витка. Просверлите плату так, как показано на фото:
После этого просверлите насквозь корпус так, чтобы отверстия в корпусе и плате совпадали. Это нужно для удобства вывода концов вторички наружу.
Затем припаяйте и приклейте трансформатор, соблюдая соосность всех имеющихся отверстий, и соберите корпус, предварительно установив и припаяв кнопку с сетевым шнуром. Потом проденьте сквозь драйвер провод вторичной обмотки и согните его полукольцом. Осталось лишь соединить концы вторички куском текстолита с заранее просверлёнными в нём дырками, и закрепить на нём клеммы и жало, после чего сборку устройства можно считать завершённой.
Собранное устройство должно выглядеть следующим образом:
Вид сбоку:
Делаем аккумуляторный тип механизма
Этот вариант уже посложнее прошлых, он собирается не из блоков, а из отдельных радиодеталей.
Сначала обратим внимание на схему
Составим список нужных компонентов:
- 2 батареи 18650 со встроенной защитой;
- 2 холдера для 18650;
- 2 диода;
- 2 резистора на 47 Ом;
- 2 резистора на 5,6 кОм;
- 1 конденсатор на 220 нФ;
- 2 низковольтных (с пороговым напряжением включения 2−2,5 вольта) полевых транзистора;
- 2 небольших радиатора для охлаждения силовых транзисторов;
- Высокотоковая (на 10 А) кнопка, работающая на размыкание.
- Ферритовая губка из фильтра помех или любой другой небольшой тороидальный сердечник для намотки импульсного трансформатора.
- Тороидальный сердечник более мелкого размера для намотки дросселя.
- 2 клеммы для подключения жала.
- Отрезок стеклотекстолита для крепления клемм.
- Отрезок фольгированного стеклотекстолита для изготовления платы.
Вот так должна выглядеть разводка платы:
Ссылка на гербер файл с разводкой (открывать в программе Sprint-layout): yadi.sk/d/SM1st1Lu3SaR3L
Схема этого понижающего преобразователя не содержит в себе ШИМ контроллера, а построена на базе симметричного автогенератора, что значительно уменьшает сложность сборки и размеры будущего паяльника.
Прежде чем приступить к её сборке, необходимо собрать импульсный трансформатор и дроссель, а также изготовить плату (или используйте макетную).
Первичная обмотка состоит из шести витков провода сечением 3 мм и имеет среднюю точку.
Так как такой толстый провод будет сложно намотать на маленький сердечник, советуем использовать шесть жил провода в лаковой изоляции, сечением 0,5 мм. Для начала возьмите два отрезка провода одинаковой длины, сложите их вместе и соедините 2 конца (после сборки трансформатора они станут средней точкой), другие два оставьте свободными. Проденьте общий конец в сердечник, а остальные разведите и сделайте ими по три витка в разные стороны. Более точно указано на фото:
Вторичная обмотка собирается куда проще. Она состоит из 1 витка провода сечением 7 мм. Для её намотки рекомендуем использовать 7 проводов сечением 1 мм, скрученных вместе. Перед сборкой вторички не забудьте обернуть провод термостойкой (термоскотч, фторопластовая или стеклотканевая трубка) изоляцией. Трансформатор готов.
Далее, следует приступить к дросселю. Он содержит 13 витков, намотанных проводом сечением 1,5 мм. Для намотки используйте провод в лаковой изоляции. После сборки дросселя и изготовления печатной платы приступайте к монтажу всей схемы.
После сборки не забудьте приклеить радиаторы к транзисторам. В итоге у должно получиться так, как изображено на фото:
После сборки схемы подключите к ней жало (делается из медной проволоки сечением 3 мм) и проверьте работоспособность паяльника. Если все в порядке, начинайте собирать его в корпус, перед этим не забудьте склеить между собой холдеры для аккумуляторов и припаять их к плате. Аккумуляторы подключаются параллельно.
Такой результат у вас должен получиться:
Номинальная мощность полученного паяльника — 40 ватт, время работы от одного заряда — 1 час, 20 минут (при использовании нормальных аккумуляторов). Прибор не предназначен для длительной работы, его область применения — срочный ремонт чего-то необходимого, когда у вас дома отключили электроэнергию или если вы находитесь вдали от цивилизации. А также этот паяльник подойдёт монтажникам и ремонтникам слаботочного оборудования.
Режим работы у него такой: 10 минут работает и столько же остывает.
Допускается не более 7 включений в минуту.
Паяльник импульсный в Украине. Цены на паяльник импульсный на Prom.ua
Паяльник импульсный с трансформатором INTERTOOL RT-2001
На складе
Доставка по Украине
по 419 грн
от 6 продавцов
419 грн
Купить
Mega Tool
Паяльник импульсный с трансформатором INTERTOOL RT-2002
На складе
Доставка по Украине
по 449 грн
от 10 продавцов
449 грн
Купить
Mega Tool
Паяльник импульсный с трансформатором, мощность 200Вт INTERTOOL RT-2003
На складе
Доставка по Украине
869 — 899 грн
от 10 продавцов
899 грн
Купить
Mega Tool
Паяльник импульсный с трансформатором 100 Вт. 230 В INTERTOOL RT-2001
На складе в г. Киев
Доставка по Украине
356.
15 — 389 грн
от 2 продавцов
419 грн
356.15 грн
Купить
Интернет-магазин «Willoas»
Паяльник импульсный с трансформатором 150 Вт 230 В INTERTOOL RT-2002
На складе в г. Киев
Доставка по Украине
449 грн
381.65 грн
Купить
Интернет-магазин «Willoas»
Паяльник импульсный с трансформатором 200 Вт 230 В 3-режима с комплектом насадок INTERTOOL RT-2003
На складе в г. Киев
Доставка по Украине
899 грн
764.15 грн
Купить
Интернет-магазин «Willoas»
Паяльник импульсный с трансформатором INTERTOOL RT-2001
Доставка по Украине
по 419 грн
от 4 продавцов
419 грн
Купить
⚙️🛠 Интернет-магазин ALORA
Трёхрежимный импульсный паяльник Yato YT-82451
Доставка по Украине
1 200 грн
Купить
Интернет-магазин «24ka.com.ua»
Паяльник импульсный ZD507 150Вт.
На складе в г.
Харьков
Доставка по Украине
540 грн
Купить
Интернет магазин Radio-fan теле-радио товары.Антенны,тюнера и многое другое.Услуга онлайн ремонт.
Паяльник импульсный Intertool 100Вт RT-2001
На складе в г. Кривой Рог
Доставка по Украине
385.32 грн
Купить
MegaSnab
Паяльник импульсный Intertool 175Вт RT-2002
На складе в г. Кривой Рог
Доставка по Украине
414.96 грн
Купить
MegaSnab
Паяльник импульсный с аксессуарами YATO YT-82451
Доставка по Украине
1 200 грн
Купить
EliteShop
Паяльник импульсный 200Вт SIGMA (2742051)
Доставка по Украине
734 грн
Купить
«ДЕКОРЕСТ» Магазин лакокрасочной продукции, инструмента и элементов декора.
Паяльник импульсный 200Вт SIGMA (2742051)
На складе
Доставка по Украине
701 — 910 грн
от 14 продавцов
729 грн
Купить
RIMAX GROUP магазин техники для строительства, инструмента, садовой техники, сверла, буры и прочее
Паяльник импульсный 200Вт + аксессуары 5шт кейс SIGMA (2742061)
На складе
Доставка по Украине
785 — 1 220 грн
от 19 продавцов
1 020 грн
Купить
RIMAX GROUP магазин техники для строительства, инструмента, садовой техники, сверла, буры и прочее
Смотрите также
Импульсный паяльник 100Вт, TOPEX (44Е002)
Доставка по Украине
798 грн
Купить
Интернет — магазин «Строй-ка»
Паяльник импульсный 100Вт, 220V, Sparta (913095)
Доставка по Украине
490 грн
Купить
Интернет — магазин «Строй-ка»
Паяльник импульсный с трансформатором INTERTOOL RT-2001
На складе в г.
Киев
Доставка по Украине
по 419 грн
от 2 продавцов
419 грн
Купить
ЕЛЕКТРОНОМ
Паяльник импульсный с трансформатором INTERTOOL RT-2002
На складе в г. Киев
Доставка по Украине
по 449 грн
от 3 продавцов
449 грн
Купить
ЕЛЕКТРОНОМ
Паяльник импульсный с трансформатором, мощность 200Вт INTERTOOL RT-2003
На складе в г. Киев
Доставка по Украине
по 899 грн
от 3 продавцов
899 грн
Купить
ЕЛЕКТРОНОМ
Паяльник импульсный с трансформатором 175 Вт, 230 В INTERTOOL RT-2002
Доставка по Украине
по 404.1 грн
от 2 продавцов
449 грн
404.10 грн
Купить
Магазин «РОЗМАРИН»
Паяльник импульсный с трансформатором 100 Вт, 230 В INTERTOOL RT-2001
Доставка из г. Черновцы
по 377.1 грн
от 2 продавцов
419 грн
377.10 грн
Купить
Магазин «РОЗМАРИН»
Паяльник импульсный с трансформатором 200 Вт, 230 В, 3-режима, с комплектом насадок INTERTOOL RT-2003
Доставка по Украине
719.
2 — 809.1 грн
от 2 продавцов
899 грн
809.10 грн
Купить
Магазин «РОЗМАРИН»
Паяльник импульсный 250Вт 3-режима + аксессуары 6шт кейс SIGMA (2742071)
Доставка по Украине
1 850 — 1 867 грн
от 2 продавцов
1 867 грн
Купить
«Лакилайф»
Паяльник импульсный с трансформатором 175 Вт, 230В, RT-2002
На складе
Доставка по Украине
540.36 грн
Купить
Паяльник импульсный 200 Вт TM SIGMA
На складе
Доставка по Украине
779 грн
Купить
«НАСОС ТОРГ» Насосное оборудование, инструменты, освещение
Паяльник импульсный в кейсе (200 Вт + аксессуары 5 шт) TM SIGMA
На складе
Доставка по Украине
1 028 грн
Купить
«НАСОС ТОРГ» Насосное оборудование, инструменты, освещение
Паяльник импульсный с трансформатором INTERTOOL RT-2001
Доставка по Украине
390 грн
Купить
Мастер Я
Паяльник импульсный 200Вт SIGMA 2742051
Доставка по Украине
по 734 грн
от 4 продавцов
734 грн
Купить
Я в шоке!™
рейтинг топ-10 по версии КП
Паяльник известен человечеству с древних времен.
Методу соединения различных материалов путем пайки около 5000 лет. Археологи находят разные примитивные паяльники, которые применялись нашими далекими предками. Если необходимо спаять микросхемы, провода, пластиковые и металлические детали – то паяльник незаменим.
Современные паяльники работают по следующему принципу: инструмент используют электрическую энергию, подаваемую либо от сети, либо от аккумулятора. Затем, он преобразует ее в тепло, которое, посредством нагревательного элемента накаляет жало. Горячее жало расплавляет припой, которым соединяют нужные детали. Когда припой остынет, происходит окончательная фиксация. Паяльники различаются по принципу нагрева и конструкции. Топ-10 лучших паяльников на 2022 год и советы по выбору инструмента помогут купить то, что нужно вам под конкретные нужды.
Рейтинг топ-10 по версии КП
1. Minidso TS100
Minidso TS100. Фото: MinidsoСовременный цифровой паяльник со стильным дизайном. Еще одна «фишка» пальника – его можно подключит к компьютеру с целью настройки температурных параметров, что позволит проводить более тонкую пайку.
Напряжение питания 12-24В. Для зарядки паяльник может быть подключен как к ноутбуку или же более традиционно от сети. На этом возможности для питания паяльника не исчерпываются: подойдут как power bank, так и автомобильная зарядка. Последний пункт удобен на случай небольшого ремонта в автомобиле. В случае бездействия, встроенный акселератор переводит инструмент в энергосберегающий режим. Если произойдет поломка жала, то оно достаточно просто заменяется новым. Паяльник достигает температуры 300 °C в течение 11 секунд. Мощность 65 Вт.
Плюсы и минусы
Быстрый нагрев, есть спящий режим
Нет блока питания в комплекте
2. ЗУБР 55301-200
ЗУБР 55301-200. Фото: ЗУБРПаяльник отличается высокой мощностью – 200Вт. В первую очередь подойдет для профессиональной деятельности, например, пайки и лужения металлических деталей в промышленности (трубы, радиаторы). Керамический нагревательный элемент обладает отличным качеством и высокой скоростью нагрева жала паяльника. Корпус изготовлен из нержавеющей стали.
Рукоятка выполнена из термостойкого пластика, эргономична. В комплексе с инструментом идет практичная стальная подставка. Жало поддается легкой замене, имеет специально покрытие увеличивающее срок службы. Продуманный элемент – заземляющий провод. Он гарантирует защиту от поражения электрическим током, если имеются повреждения изоляции. И снижает статический заряд.
Плюсы и минусы
Кнопка выключения на паяльнике, большая площадь нагрева
3. PROconnect 12-0122-4
PROconnect 12-0122-4. Фото: PROconnectЭлектропаяльник имеет мощность 30Вт. Максимальная температура разогрева достигается во время пайки и составляет до 360°C. Нагревательный элемент — керамический. Жало имеет прямую форму с коническим окончанием и медным сердечником. В данном паяльнике жало заменяемо. Ручка паяльника приятно лежит в руке, чему способствует ее эргономичная конструкции и резиновая накладка. Питание осуществляется от сети, мощность 220 В. Паяльник подходит для работы с оловянными и свинцовыми припоями.
Он пригоден в домашних условиях и в профессиональной мастерской. Модель хорошо себя зарекомендовала у радиолюбителей.
Плюсы и минусы
Небольшая цена
Только для легкоплавких припоев
4. Солидер ЭПЦР-60К
Солидер ЭПЦР-60К. Фото: СолидерВторой цифровой электропаяльник в нашем топе. Температура отображается на вcтроенном LED-дисплее. Диапазон нагрева паяльника составляет от 80 до 500 °С. Погрешность регулировки не превышает ±5°C. Настройка температуры происходит путем нажатия на клавиши «+» и «–». Быстрый нагрев, до необходимой температуры, обеспечивается за счет керамического нагревательного элемента. Кабель на 1,5 м гибок и имеет прочную изоляцию. Ручка произведена из жаропрочного, антистатического материала. В набор входят все нужные для пайки составляющие: подставка под паяльник, пенал, канифоль, олово, оловоотсос, пинцет прямой, пинцет изогнутый, шлицевая отвертка, крестообразная отвертка, тонкая отвертка, сменные жала, губка.
Плюсы и минусы
Богатая комплектация
Ручка неудобно лежит в руке
5.
STAYER 55314-60-H8STAYER 55314-60-H8. Фото: STAYERКак и электропаяльник позицией выше, STAYER 55314-60-H8 имеет богатую комплектацию, которая включает в себя припой, подставку для паяльника, сменное жало и многое другое. Комплектация и небольшая цена – два главных плюса данного инструмента. Что касается самого электропаяльника, то его мощность составляет 60 Вт. Жало конусообразной формы, имеет диаметр 1,5 мм. Материал изготовления жала – медь. Также в наличии заземляющий провод, что однозначно позитивный момент – предохраняет от удара током и снимает статическое напряжение. Питание происходит от сети. Ручка стандартно сделана из жаростойкого пластика, достаточно удобна. Данный электропаяльник хорошо подойдет для пайки проводов, микросхем, металлических и пластиковых деталей.
Плюсы и минусы
Цена, комплектация
Короткий провод
6. REXANT 12-0611
REXANT 12-0611. Фото: REXANTПаяльник REXANT 12-0611, так же называемый Japan type, отличается компактностью.
Несомненно, положительной чертой является тонкий наконечник жала, что удобно при пайке мелких деталей, и в иных случаях, когда требуются манипуляции с «ювелирной» точностью. Жало, имеющее форму конуса, изготовлено из меди с нанесением защитного покрытия. Керамический нагревательный элемент наделяет инструмент хорошей надежностью. Рукоятка сделана из жаростойкого пластика, поверх которого закреплена резиновая накладка. Мощность паяльника 60Вт, максимально достигаемая температура нагрева при работе 450°С. Напряжение 220 В. Работает инструмент от сети, что, в свою очередь, обеспечивает провод длиной 1,5 м. Примерное время разогрева 8 секунд. Приятным бонусом является запасное жало в комплекте.
Плюсы и минусы
Быстрый нагрев, удобство в эксплуатации
Перегрев, толстый провод
7. Sparta 913095
Sparta 913095. Фото: SpartaЭлектропаяльник Sparta 913095 называется импульсным, так как его работа строится на иных принципах, чем стандартные паяльники. В импульсных приборах напряжение поступает на нагревательный элемент только в сам момент пайки.
Это очень экономит электроэнергию и инструмент не работает в холостую. Импульсные паяльники отличаются высоким коэффициентом полезного действия. Что касается самого пальника Sparta, то его характеризуют высокая мощность – 100 Вт, жало в виде петли. Материал изготовления жала – медь, покрытая специальным долговечным составом. Максимальное время для разогрева – 3 минуты. Наибольшая температура нагрева – 250 °C. Питание происходит от сети 220 В путем провода. Ручка выполнена в форме пистолета из ударопрочного пластика.
Плюсы и минусы
Быстрый разогрев, подсветка зоны пайки
Сильный нагрев корпуса
8. Belsis BSI0340
Belsis BSI0340. Фото: BelsisДанный паяльник обладает нихромовой спиралью в качестве нагревательного элемента. Плюсами такого нагревательного элемента является низкая цена и стойкость к механическим ударам. Однако, есть минусы – из-за особенности конструкции немалая часть тепла не используется, меньшая надежность по сравнению с керамическим нагревателем.
Мощность инструмента 40 Вт. Жало медное, прямой формы с наконечником-конусом. Вполне подойдет как для небольших домашних работ, так и для более профессионального применения. Питание осуществляется от сети 220 В.
Плюсы и минусы
Сменные жала, индикация сети
Длинный шнур
9. TOPEX 44E005
TOPEX 44E005. Фото: TOPEXСнова импульсный паяльник в нашем топе. Электропаяльник TOPEX 44E005 подойдет для работ по спайке деталей, нуждающихся в большой температуре нагрева. Обладает высокой мощностью 150 Вт. Жало имеет дуговую форму. Напряжение, потребляемое паяльником составляет 220 В. Жало сделано из меди, защитное покрытие в наличии. Сам паяльник создан в форме пистолета, материал рукоятки – пластик. Полезным элементом является лампочка – она подсвечивает место пайки.
Плюсы и минусы
В комплекте отличный кейс, хорошо греет
Тяжелый
10. LICOTA AET-6006DD
Licota AET-6006DD. Фото: LicotaГлавная особенность паяльника AET-6006DD LICOTA – деревянная ручка.
Этакое ретро, знакомое многим по урокам труда в средней школе. Нагревательный элемент – нихромовый. Питание от сети с напряжением 220 В. Мощность инструмента 60 Вт. Простая конструкция и небольшой вес. Такой паяльник больше подойдет для мелких ремонтных работ дома. В целом, паяльник достаточно удобен.
Плюсы и минусы
Стойкий к механическим ударам
Немалые габариты
Как выбрать паяльник
Наш эксперт, Александр Левин выскажет свое видение при выборе паяльника под ваши цели.
Основные виды
Существует большой перечень видов паяльников: классические электрические, газовые, инфракрасные, термовоздушные, индукционные, импульсные и др. Но, как правило, и профессионалы, и любители работают классическими электропаяльниками. Такой выбор обусловлен простым набором качеств последних – удобство в эксплуатации, небольшая масса и приемлемая цена.
Принцип нагрева
Нихромовые паяльники оснащены проволочной спиралью, через которую проходит электрический ток.
Такие пальники дешевы, неприхотливы и удобны для ремонта. Но долго греются и не обладают высокой надежностью, а еще имеют высокую потерю тепла.
Керамический паяльник – в качестве нагревательного элемента используются керамические стержни, которые осуществляют нагрев, при соприкосновении с контактами напряжения. Плюсами являются быстрый нагрев, малая теплоотдача, долгий срок службы, надежность. Минусы — это немалая цена, требуется аккуратное обращение.
Импульсный паяльник – самый интересный инструмент из электропаяльников. Специфика его работы заключается в том, что нагрев происходит только при нажатии кнопки пуск. Такой инструмент есть смысл использовать только при небольшой продолжительности пайки. Сильные стороны – быстрый нагрев, минимальная потеря энергии. Слабые стороны – не подойдет для большого по времени объёма работ.
Индукционный паяльник – нагрев в таком паяльнике осуществляется с помощью магнитное поля создаваемое индукционной катушкой.
Плюсы – автоматическое поддержание температуры нагрева, равномерный нагрев, экономия энергии. К минусам относится высокая цена.
Газовый паяльник – автономен, нагрев рабочей поверхности происходит от пламени сгорания газа. По сути, это газовая горелка, если убрать специальную насадку.
Термовоздушная паяльная станция – по сути это сверхмощный фен, который разогревает места пайки потоком горячего воздуха. Инфракрасная паяльная станция – нагрев рабочей зоны происходит с помощью инфракрасного излучения, длина волны которого равна 2-10 мкм.
Мощность
Паяльники имеющие большую мощность, также отличаются высокой надежностью и функциональностью. Однако, для домашних работ их применение не всегда оправдано. Лучшим вариантом домашнего паяльника будет мощность в пределах от 25 до 60 Вт. Если паяльник необходим для пайки толстых проводов, массивных деталей, то подходящая мощность будет от 100 Вт до 150 Вт. А паяльники мощностью свыше 150 Вт вполне справятся с расплавкой стекла, стали, чугуна.
Регулятор температуры
Несомненно, паяльники с возможностью регулировки температуры обладают преимуществом, перед паяльниками без оной. Плюсы регулировки в следующем: жало не перегревается, не нужно менять паяльник, если требуется иная температура плавки, возможность тонкой настройки инструмента.
Материал жала
Медное – хорошая тепловодность и теплоемкость, при низкой термостойкости и мягкости. Медное с покрытием – не обгорают, нет окалины. Но цена выше и боятся перегрева. Керамическое – стойкость к коррозии, отличная тепловодность и теплоемкость. Минусом идут высокая цена и хрупкость при механическом воздействии.
Импульсная паяльная станция, Продукция, Термопро
ФРК-150
Обратная связь
Свяжитесь с нами
для получения дополнительной информации
Обратная связь
Многофункциональная паяльная установка с импульсным нагревом
Импульсная система FRC-150 представляет собой низковольтный источник переменного тока с цифровым управлением три наконечника: импульсный паяльник, одноконтурный и двухконтурный пинцет и импульсный инструмент для зачистки проводов.
Инструмент относительно холодный до и после работы. Время включения или длительность импульса и скорость нагрева определяются оператором и контролируются автоматически с помощью цифровой системы. FRC-150 Pulse Выходная тепловая мощность увеличивает температуру до уровня оплавления, снижая риск теплового удара и нежелательный нагрев соседних паяных соединений и компонентов.
Основным отличием систем импульсной пайки от традиционных паяльных станций является возможность регулирования скорости нагрева. Это свойство определяет области применения, в которых инструменты Pulse работают с наибольшим успехом.
Двухконтурный импульсный пинцет DIP-65 MПайка/демонтаж керамических конденсаторов | |
Изготовленные из керамической подложки компоненты очень чувствительны к быстрому изменению температуры. Прикосновение к компоненту горячим паяльником без предварительного нагрева может быть для них фатальным. | Для достижения наилучших результатов мы рекомендуем использовать паяльную пасту. |
| Наша сборка пинцетов берет компонент с помощью холодного инструмента и предварительно устанавливает его на луженые площадки или контактные площадки с паяльной пастой на плате. Затем оператор нажимает на педаль, и инструмент постепенно нагревается до нужной температуры вместе с деталью. При этом мощность определяет скорость нагрева и предварительно устанавливается оператором. Таким же образом можно снять компонент без каких-либо повреждений. | Сменные широкие наконечники расширяют возможности инструмента. |
Инструмент для зачистки проводов Pulse IS-70 MСнять изоляцию провода | |
Инструмент для зачистки проводов IS-15 позволяет быстро, с регулируемой температурой и без повреждений снимать всю изоляцию проводов, включая ПТФЭ и шелк. Доступны различные наконечники, специально разработанные для проводов различного сечения. | Сильный нагрев сопла возможен, но не обязателен для раствора. |
Пинцет импульсный одноконтурный ОИП-90 МПрипайка/отпайка проводов к контактам | |
| Для подключения кабеля к разъему также требуются специальные инструменты. При выполнении обычным паяльником эта операция может повредить изоляцию провода. Гораздо быстрее и надежнее использование одноконтурных пинцетов. Во время пайки ток проходит непосредственно через выходной разъем, нагревая его. Установите наконечники пинцета в паяное соединение, когда они немного нагреты, что обеспечивает безопасную работу прибора с ближайшими проводами. | Пинцет с одной петлей можно превратить в импульсный паяльник, заменив наконечники. Такой паяльник можно использовать в тех случаях, когда тепло при пайке передается с заданной скоростью. Хорошо работает при обработке ферритовых деталей, где требуется минимизация нагрева. Это также важно для восстановления печатных проводников, где токопроводящая фольга не может быть перегрета. Наконечник имеет сменные наконечники различных форм и размеров и может использоваться не только для пайки, но и для термического удаления защитных покрытий. |
Расширенный функционал FRC-150
Импульсная система FRC-150 обеспечивает автоматический выбор выходного диапазона в зависимости от подключенного прибора. Каждый раз при смене инструмента нажимайте соответствующую кнопку, относящуюся к используемому инструменту, и система автоматически устанавливает минимальную и максимальную мощность для выбранного инструмента. Это исключает перегрев и потенциальное повреждение наконечника инструмента, гарантируя исключительную долговечность.
В зависимости от ваших потребностей система FRC-150 может работать в одном из трех режимов: «непрерывный» режим, когда обогрев подается до нажатия педали, «таймерный» режим — работа с фиксированными параметрами и «программный» режим — на обогрев желаемая программа.
Оператор задает мощность, определяющую скорость нагрева прибора и длительность импульса — время, в течение которого на прибор подается питание для каждой операции. Эти параметры выбираются вручную один раз, а затем сохраняются в памяти.
В системе предусмотрен режим «Обучение» для удобства выбора параметров. Первый раз пайку или зачистку проводов выполняют вручную с необходимой мощностью. После окончания пайки оператор отпускает педаль и время пайки автоматически запоминается.
Технические характеристики
| Вход | 230 В, 50 Гц, 100 Вт |
| Выходное напряжение | 2,6 В переменного тока |
| Максимальная производительность наконечника |
|
| Диапазон регулирования выходной мощности / дискретный | 5 — 100 % / 1 % |
| Таймер / дискретный | 0,1–99,9 с / 0,1 с |
| Режимы > «Непрерывный», «Обучение», «Таймер» и «Программа» | Да |
| Ячейки памяти для пресетов | 7 на каждый наконечник |
| Размеры | 260 160 65 мм |
| Груз (без педалей и наконечника) | 2,7 кг |
Импульсный аккумулятор 709ad+ Аппарат для точечной сварки с паяльной станцией S70bn Pen 800a 3,2 кВт
Рекомендуемые товары, которые могут вам понравиться
DCDHJ709ADJGP0001V1
Часто покупают вместе
Люди, которые купили этот товар, также купили
Описание Спецификация Вопросы и ответы Отзывы
709AD+ Аккумуляторный точечный сварочный аппарат
Переключатель для сварочного аппарата и переключатель для пайки разделены, чтобы сделать сварочный переключатель более эффективным.
Для пользователей непрерывной точечной сварки встроен датчик температуры, система охлаждения будет работать автоматически в зависимости от внутренней температуры сварщика.
Функция светодиодного освещения
Точный регулятор давления сварки
Swift Curate Concept Dnob
Интегрированная сварка
. является ведущим брендом, который специализируется на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.
Почему выбирают ВЕВОР?
- Высокое качество Tough
- Невероятно низкие цены
- Быстрая и безопасная доставка
- 30-дневный бесплатный возврат
- Внимательное обслуживание 24 часа в сутки 7 дней в неделю
Прочное оборудование и инструменты VOR5 специализируется на 900 в оборудовании и инструментах.
Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.Почему выбирают ВЕВОР?
- Premium Tough Quality
- Невероятно низкие цены
- Быстрая и безопасная доставка
- 30-дневный бесплатный возврат
- Внимательное обслуживание 24/7
Стационарные светодиодные наконечники для точной сварки
Пайка шести, трехрядных батарей или одной батареи с высокой точностью. Также предусмотрена быстрая аккумуляторная сварка.Сварочная ручка 2 в 1
Удобная ручная сварочная игла с двойным щелчком, уравновешивающая давление пружины, более сбалансированные паяные соединения. Избегайте сварки оплавлением, делайте возможной работу одной рукой, регулируемое расстояние припоя.
DIS Touching Automatic Welding
Он может быстро сварить огромный аккумуляторный блок.
Когда кончики обеих паяльных ручек касаются компонентов интерфейса, они могут автоматически запускать точечную сварку без необходимости управления ножным переключателем.Паяльник
Электростатическая утечка менее 5 мВ, предназначен для безопасной сварки платы защиты аккумулятора и чипа. Регулируемый термостат 150-480 градусов по Цельсию, мощность нагревательного ядра до 50 Вт, чтобы обеспечить быстрое восстановление температуры.
Дополнительный аксессуар
В набор инструментов входит полоса из никелированной стали весом 1 кг. Аккумуляторный импульсно-точечный сварочный аппарат 709AD+ поставляется с полным набором принадлежностей для вашей работы.
Широкое применение
Аппарат для точечной сварки аккумуляторов подходит для различных размеров аккумуляторных блоков, кнопочных аккумуляторов, полимерных аккумуляторов и защитной платы, камеры мобильного телефона Apple, фурнитуры из нержавеющей стали, сетки из нержавеющей стали и т. д.
Макс.
.Сварочный ток: 800AТолщина сварочной сварки стали с никелевым покрытием: 0,3 мм
Толщина сварки чистого никеля: 0,2 мм
Выбор Импульса: 2 ~ 18
Каждая пульс. Содержание
1 X Main Machine
1 x педаль ноги
1 x 70b Сварная ручка
1KG Плета.0004 Комплект аксессуаров (2 медных сварочных стержня, 1 крепление для батареи (6 секций), 1 предохранитель (30А), 1 замена сварочных булавок для 70B, 1 USB-кабель, 1 шестигранный ключ, 1 железная паяльная станция и Паяльная ручка, 1 мини-шлифовальный станок (для полировки медных стержней)
Прочное оборудование и инструменты, платите меньше
VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.
Почему выбирают ВЕВОР?
- Высокое качество Tough
- Невероятно низкие цены
- Быстрая и безопасная доставка
- 30-дневный бесплатный возврат
- Внимательное обслуживание 24 часа в сутки 7 дней в неделю
Прочное оборудование и инструменты VOR5 специализируется на 900 в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.
Почему выбирают ВЕВОР?
- Премиальное качество. сделать машину более энергоэффективной. Для пользователей непрерывной точечной сварки встроен датчик температуры, система охлаждения будет работать автоматически в зависимости от внутренней температуры сварщика.
- Функция светодиодного освещения
- Точный регулятор сварочного давления
- Ручка настройки быстрого тока
- Встроенная сварочная ручка
- Интеллектуальный радиатор
Фиксированные сварочные наконечники с фиксированными сварочными наконечниками
5 900.
Пайка шести, трехрядных батарей или одной батареи с высокой точностью. Также предусмотрена быстрая аккумуляторная сварка.Сварочная ручка 2 в 1
Удобная ручная сварочная игла с двойным щелчком, уравновешивающая давление пружины, более сбалансированные паяные соединения. Избегайте сварки оплавлением, делайте возможной работу одной рукой, регулируемое расстояние припоя.
DIS Touching Automatic Welding
Он может быстро сварить огромный аккумуляторный блок. Когда кончики обеих паяльных ручек касаются компонентов интерфейса, они могут автоматически запускать точечную сварку без необходимости управления ножным переключателем.
Паяльник
Электростатическая утечка менее 5 мВ, предназначен для безопасной сварки платы защиты аккумулятора и чипа. Регулируемый термостат 150-480 градусов по Цельсию, мощность нагревательного ядра до 50 Вт, чтобы обеспечить быстрое восстановление температуры.
Дополнительный аксессуар
В набор инструментов входит полоса из никелированной стали весом 1 кг.
Аккумуляторный импульсно-точечный сварочный аппарат 709AD+ поставляется с полным набором принадлежностей для вашей работы.Широкое применение
Аккумуляторный точечный сварочный аппарат подходит для различных размеров аккумуляторных блоков, кнопочных аккумуляторов, полимерных аккумуляторов и защитной платы, камеры мобильного телефона Apple, фурнитуры из нержавеющей стали, сетки из нержавеющей стали и т. д.
Содержимое упаковки
- 1 x Основная машина
- 1 x Ножная педаль
- 1 x Сварочная ручка 70B
- 1 кг никелированная стальная лента
- Комплект принадлежностей (2 медных сварочных стержня, 1 крепление для аккумулятора (6 секций), 1 предохранитель (30A), 1 сменный сварочный штифт для 70B, 1 USB-кабель, 1 шестигранный ключ, 1 железная паяльная станция и паяльная ручка, 1 мини-шлифовальный станок (для полировки медных стержней)
Технические характеристики
- Макс. : 0,3 мм
- Толщина наплавки чистого никеля: 0,2 мм
- Выбор количества импульсов: 2 ~ 18
- Каждое время импульса: 5 мс
- MAX. Welding Current .
- 0,2 мм
- Выбор количества импульсов
- 2~18
- Время каждого импульса
- 5 мс
Задайте первый вопрос
Отзывы покупателей
Цена 4.8
Качественный 4,6
Функции 4.
6Легко использовать 4.7
37 Отзывы
Octavio
Слуга короля
Прост в использовании, удивительно, насколько быстро и прочно свариваются за считанные секунды. когда делаешь комплект батареек в длинную очередь, такое ощущение, что ешь кукурузу, весь початок. возможность перемещать наконечники внутрь и наружу так просто, что можно делать сварные швы нужного размера. С нетерпением ожидая создания большего количества батарей, я просто хочу, чтобы мы могли получить батареи 18650 по разумной цене, чтобы мы могли удовлетворить потребности и спрос на этот шаг в будущем. Мы также хотели бы сделать батареи большего размера, не можем дождаться, чтобы сделать следующий шаг. спасибо Вевор… мы чувствуем тебя!!
Показать больше Показать меньше
0
Ванесса В.
Получила 03/2022. Он до сих пор работает, и работает/сваривается как положено.
Мне пришлось ждать, пока прибудут мои BMS, так что это было у меня в коробке, пока оно мне не понадобилось. Я поставил свой на настройки 2P/80 ампер. Этот сварной шов держится … Я не могу удалить никелевую полоску с помощью ножа и на самом деле довольно сильно порезался. Мне пришлось использовать плоскогубцы, чтобы удалить приваренную полосу. Так что шов крепкий и не хреновый. Сначала я немного боялся покупать это устройство, но мне просто пришлось прыгнуть обеими ногами, иначе какие есть другие варианты? Они только становятся дороже, и вы просто хотите, чтобы это делало свою работу и делало это правильно. Этот инструмент будет работать для вас. Я не получил Dud или тот, который не работает. Здесь нет жалоб.
Показать больше Показать меньше
0
Ванесса В.
Хорошая цена
Я поставил свой на настройки 2P/80 ампер.
Этот сварной шов держится … Я не могу удалить никелевую полоску с помощью ножа и на самом деле довольно сильно порезался. Мне пришлось использовать плоскогубцы, чтобы удалить приваренную полосу. Так что шов крепкий и не хреновый. Сначала я немного боялся покупать это устройство, но мне просто пришлось прыгнуть обеими ногами, иначе какие есть другие варианты? Они только становятся дороже, и вы просто хотите, чтобы это делало свою работу и делало это правильно. Этот инструмент будет работать для вас. Я не получил Dud или тот, который не работает. Здесь нет жалоб.Показать больше Показать меньше
0
Горизонт нон-стоп
Удачной покупки. Но?
Это работает хорошо, но если вы хотите сделать кучу, вам нужно больше мощности, вам нужно платить больше. Делает небольшие сварные швы и требует нескольких ударов. Ударяйте слишком много раз или слишком часто, вы сбрасываете главный выключатель. Если вы планируете делать много сварных швов, приобретите машину побольше.
Работает хорошо для меня, я не делаю много.Показать больше Показать меньше
0
Горизонт нон-стоп
Работает!
Мне нужно было установить его на максимум, чтобы получить сварные швы, которые я искал.
Показать больше Показать меньше
0
Просмотреть все отзывы клиентов
Люди, которые просматривали этот товар, также просматривали
- Корзина
- Список желаний
- Свяжитесь с нами
- Отследить ваш заказ
- О нас
Наверх
855-385-1880 С понедельника по пятницу, 08:00-17:00, GMT-7 ©2009 — 2022 ВЕВОР Все права защищены
Weller 9400PKS Обзор в 2021 году
Если вы занимаетесь профессиональным или любительским ремонтом электротехники, то наверняка знаете, что такое паяльник.
Это основной и незаменимый инструмент, без которого ни один мастер не сможет выполнить качественный ремонт электрики. Использование паяльника не занимает много времени при пайке блока и электрических цепей.Особенности Weller 9400PKS:
- Мощность: 140/100 Вт
- Входное напряжение: 120 В
- Температура: до 900F
Проверить цену
После пайки детали вы оставляете паяльник включенным и берете следующую деталь или провод. Паяльник будет долго вкачиваться, бесполезно излучает тепло и зря потребляет электроэнергию.
При выполнении таких паяльных работ осмотрите импульсный паяльник. Этот тип паяльника работает по-другому и значительно экономит энергию, не излучая тепло напрасно.
Импульсный паяльник имеет некоторые отличия от традиционных устройств, используемых для пайки. Импульсный паяльник получил такое название, потому что работает в импульсном режиме. После нажатия кнопки включения нагрева импульсный паяльник быстро нагревается до нужной температуры.
Время нагрева не превышает 10 секунд. После выполнения необходимой работы паяльник отключается.Жало импульсного паяльника представляет собой проводник. Через него протекает ток, в результате чего начинается нагрев этого элемента.
Обычный электрический паяльник является устройством со значительной инерцией. Жало обычного паяльника имеет медный стержень. Этот элемент нагревается контактным методом с использованием теплопередачи от нихромовой спирали, нагреваемой электрическим током.
Обычный паяльник может нагреваться от 2 до 10 минут. Это доставляет неудобства мастеру, потому что он должен ждать, а паяльник не выключится автоматически, а продолжит нагрев.
Импульсные паяльники по конструкции аналогичны пистолетам. Кнопка включения расположена так, что включить ее можно указательным пальцем. На конце «хобота» имеется петля из медной проволоки. Это жало импульсного паяльника, без которого паяльник работать не будет.
Чтобы вам было максимально удобно паять, разработчики импульсного паяльника предусмотрели подсветку.
Он находится рядом с наконечником и включается при нажатии кнопки питания. Обычный паяльник тоже имеет подсветку. Это лампа накаливания низкого напряжения. Они оснащают современные модели свободно доступными светодиодами. Если он сгорит, мы легко его заменим.Содержание
Руководство пользователя Weller 9400PKS
Проблемы? Скачать инструкцию для универсального паяльника Weller 9400PKS 120V Dual Heat 140/100W.
Скачать
Weller 9400PKS
Одна из самых распространенных и доступных моделей импульсных паяльников. Этот паяльник может монтировать и демонтировать электронные детали, схемы, платы, провода и многое другое. Импульсный паяльник имеет трансформатор на 100-140 Вт. Его наконечник нагревается быстро, в течение 5-10 секунд, что способствует быстрой пайке.
Они оснастили паяльник жалом в качестве нагревательного элемента. Сделали из стальной проволоки. С помощью такого жала удобно паять радиодетали, соединения проводов.
Также им можно лужить небольшие участки на радиоплатах. Импульсный паяльник экономичен, потребляет минимальное количество электроэнергии, так как ток проходит через жало только во время работы паяльника. Они фиксируют наконечник с помощью винта. Под наконечник устанавливают светодиод. Он включается автоматически, как только вы начинаете паять. Делают корпус из термостойкого, ударопрочного пластика.Импульсный паяльник этой марки позволяет паять в труднодоступных местах. У него довольно длинный шнур, удлинённый кончик. Таким паяльником можно выполнить большой объем работы. Нагревательный элемент задает температуру быстрого нагрева паяльника. С помощью такого качественного устройства можно выполнять мелкий ремонт бытовых электроприборов, устанавливать светильники при разводке разъемов, при прокладке электрических сетей и другие ремонтные работы мелкой техники.
Плюсы и минусы Weller 9400PKS
- Качественный ударопрочный пластик. Паяльник не деформируется, не поддается температуре;
- Простота в эксплуатации;
- Сверхбыстрый нагрев, жало паяльника достигает необходимой температуры от 3 до 10 секунд;
- Оснащен светодиодным освещением;
- Легкость снятия сопла паяльника с помощью резьбовых соединений;
- Эргономичная прорезиненная ручка для удобной работы;
- Кнопка питания на корпусе позволяет значительно экономить электроэнергию;
- Паяльник Weller гарантия на работу 7 лет;
- Два положения триггера управления питанием;
- Обеспечивают конструкцию пистолета защитой от выдвижения.
- Паяльник довольно тяжелый;
- Некоторым техникам неудобно выполнять паяльные работы из-за того, что наконечник имеет круглый профиль.
Быстронагревающийся паяльник повышенной мощности 140-100 Вт необходим, когда требуется высокоскоростное, высокотемпературное точечное воздействие.
Этот паяльник довольно тяжелый, и в этом его главный недостаток. Встроенный трансформатор добавляет ему веса. Но скорость нагрева наконечника компенсирует такой недостаток, как колоссальный вес. Ожидание прогрева наконечника составляет максимум 10 секунд. Как только вы нажимаете кнопку «Старт», включаются мощные нагреватели и доводят температуру жала паяльника до точки плавления. Это позволит быстро выполнить ремонт, припаять проводку к клемме, демонтировать перегоревший диод, транзистор, различные радиодетали, выполнить тонкие паяльные работы.
Существует множество разновидностей паяльных инструментов для выполнения различных видов паяльных работ.
Они могут отличаться мощностью, скоростью нагрева, принципом работы и так далее. Разновидность паяльника, основанная на трансформаторной схеме, работающая в кратковременном режиме после нажатия кнопки, востребована, когда нужен быстрый набор мощности.Жало нагревается за счет передачи напряжения через нагревательные элементы. Этот тип имеет высокий уровень эффективности. Такого показателя они добиваются тем, что инструмент работает только во время пайки, в отличие от сетевых аналогов. Мощность 100-140 Вт.
Кроме того, периодическая, а не постоянная работа имеет и другие преимущества:
- Продлевают срок службы.
- Уменьшают нагар на жале.
- Экономит время, что особенно важно для профессионального использования. Например, при ремонте бытовой радиоаппаратуры и техники, когда каждая минута приносит деньги и данная модель паяльника этому способствует.
Имеют форму пистолета для удобного удержания.
Для начала необходимо нажать кнопку на ручке. После этого наконечник начнет нагреваться и можно приступать к процедурам пайки или разборки.Справочник покупателя
Целевой аудиторией импульсного паяльника являются люди, которые решили не нанимать специалиста. Это те, кто выполнял мелкий ремонт электрики в домашних условиях или паял мелкие детали. Импульсный паяльник не предназначен для размерного ремонта и не предназначен для высокоточных работ. При выборе импульсного паяльника обратите внимание на следующее:
- Выбирайте импульсный паяльник с удобной ручкой. Вам должно быть удобно держать паяльник в руках и выполнять паяльные работы. Если есть дискомфорт, то результат будет не очень;
- Паяльник рабочее напряжение. Чем выше рабочее напряжение, тем быстрее нагревается импульсный паяльник. Это означает, что работа будет выполнена быстрее.
- Наличие гарантии. Прибор работает долго, но имея гарантийный талон можно отремонтировать паяльник, а не покупать новый.
Даже если вы не занимаетесь ремонтом электрики профессионально, вам понадобится импульсный паяльник для домашнего использования. Он очень прост в эксплуатации. Вам просто нужно прочитать инструкцию, чтобы понять, как работает это устройство. Соблюдайте все правила использования, и вам не придется платить специалистам за мелкий ремонт – все можно сделать самому.
Видеогид: Как пользоваться Weller 9400PKS
Заключение
Среди обширного выбора паяльного оборудования особого внимания заслуживает импульсный паяльник. У ручного электроинструмента есть одно неоспоримое преимущество – это быстрая готовность жала.
Почтовые теги: # Паяльное оборудование
На что обратить внимание при покупке паяльника? Информация о паяльнике Импульсный паяльник какой выбрать
Ответ на вопрос, какой паяльник лучше выбрать, во многом зависит от специфики выполняемых работ. Разнообразие технических характеристик инструмента достаточно велико, несмотря на то, что в оборудовании не предусмотрены сложные детали и приспособления.
При выборе паяльника обратите внимание на его мощность, чем она меньше, тем дольше прослужит паяльник.
Паяльники электрические и газовые
Газовые паяльники являются необходимым инструментом для работы при отсутствии электропитания. Заправляйте их пропаном, бутаном или изобутаном. Основным элементом такого паяльника является горелка, способная быстро обеспечить необходимую рабочую температуру. Компактные размеры, малый вес и возможность использования в «полевых условиях» — понятные причины выбора именно такой модели. Но некоторым такое решение кажется не лучшим, особенно в случае работы в помещении. Использование газовой горелки предполагает накопление в воздухе вредных для организма веществ, так как газ редко сгорает полностью. Кроме того, в этом случае для работы используется открытый огонь.
При необходимости работы в условиях отсутствия доступа к электросети можно выбрать паяльник, работающий от автономного источника питания (никель-кадмиевый аккумулятор).
Без подзарядки такой инструмент может работать 2 часа.Паяльник электрический
Свойствами, отвечающими требованиям и объясняющими тот или иной выбор, чаще всего являются надежность, безопасность и универсальные возможности прибора. В качестве основных видов паяльников можно назвать стержневые и импульсные инструменты.
Импульсные паяльники используются в большинстве случаев для работы с микросхемами. Такие устройства очень быстро нагреваются и удобны в работе благодаря эргономичному дизайну. Но их цена в разы превышает стоимость более привычных видов инструментов.
Штанги отвечают всем требованиям практичности и надежности. Они более универсальны. Но время на их разогрев иногда бывает значительным.
Электропаяльники лучше всего выбирать с учетом всех особенностей этого инструмента:
- мощность;
- размеры;
- рабочее напряжение;
- тип используемых нагревательных элементов;
- форма и материал жала;
- дополнительных критериев.
Если паяльник не предназначен для выполнения какой-либо конкретной работы, а должен быть, как говорится, «для дома», то проблему выбора можно решить двумя способами. Либо приобретается универсальный инструмент средней мощности, либо можно иметь два паяльника (для мелких и крупных объектов).
В зависимости от целей по этому признаку инструменты условно можно выделить таким образом:
- 3-10 Вт — используются для работы с мелкими деталями (микросхемами).
- 20-40 Вт — самая используемая мощность для работы, можно считать универсальной.
- 60-100 Вт — используется при необходимости отпаивания толстых проводов.
- 100-250 Вт — необходим для крупных металлических предметов.
Мощные паяльники многофункциональны и очень надежны. Но их использование в домашних условиях практически нецелесообразно.
Что касается размеров и формы паяльника, то от этих критериев зависит удобство работы. Чем меньше размер паяльника, тем он удобнее.
Но при этом, чем короче его рукоять, тем ближе горячее жало. Поэтому выбираем оптимальный вариант средних размеров для качественной работы.Жало должно быть прочно закреплено в паяльнике, иметь прямую, прямую форму. От формы жала во многом зависит удобство и качественный результат работы. Это может быть лопатка, конус, игла или другие варианты. Самый удобный инструмент будет оснащен набором насадок различных размеров и форм.
В качестве материала для изготовления предпочтителен вариант из плотной кованой меди.
Лужение «жала» паяльника.
В этом случае жало будет устойчивым, а значит удобным и прочным. Если предполагается длительная работа, то понятна необходимость выбора детали из материала, стойкого к длительному воздействию высокой температуры. Не будет необходимости в их частой замене.
Необходимые конструктивные особенности:
- Функция регулировки длины наконечника.
- Функция замены наконечника.
Ручка паяльника изготавливается из различных материалов. Самым теплоизолирующим считается дерево. Эбонитовые ручки слишком тяжелые. Пластик значительно легче, но при работе сильно нагревается.
В некоторых случаях в корпусе предусмотрены отверстия, через которые выходит горячий воздух. Также модели оснащены так называемым фартуком, который не удлиняет ручку, но площадь ее поверхности становится больше, а это позволяет отводить тепло и избегать дискомфорта при работе.
Рабочее напряжение
Наиболее распространены модели паяльников, которые имеют рабочее напряжение 6, 12, 36 и 220 вольт. Единого мнения о том, что лучше в данном случае, нет. Кажется логичным, что прибор, использующий сетевое напряжение 220 В, удобен. Без проблем подключается к бытовой розетке. С точки зрения безопасности подходит вариант 36 В. Но в этом случае будет необходимо использование понижающего трансформатора.
Кстати, нагревательный элемент может быть спиральным или керамическим.
Первый вариант более распространен. Он надежен, а его стоимость значительно ниже.Керамические обогреватели требуют бережного обращения: не рекомендуется ронять, любая деформация приведет к поломке. Жидкость тоже может вызвать проблему: эта часть инструмента просто треснет, не выдержав перепада температур. Преимуществом этого типа нагревателя является более короткое время, необходимое для прогрева.
Если вы достаточно часто работаете с паяльником, то имеет смысл приобрести паяльную станцию. Это дает возможность регулировать необходимую температуру нагрева и помогает поддерживать ее постоянное значение. Такой прибор оснащен подставкой и губкой для чистки, которые в любом случае понадобятся для работы.
Чиповый паяльник
Нельзя начинать работу с паяльником, не ознакомившись с инструкцией.
Требования к моделям устройств для пайки микросхем следующие:
- Максимальная мощность инструмента не должна быть выше 25 Вт.
- В комплекте с очень тонким жалом (диаметр должен быть не более 2,5-3 мм).
- Паяльник должен иметь функцию регулировки температуры во избежание повреждения микросхемы.
- Использование серебряного припоя не рекомендуется. Гораздо лучше покупать припой с небольшим содержанием олова.
Если вам часто приходится работать с микросхемами, очень важно использовать заземление. Это поможет предотвратить статическое электричество. Даже самая маленькая искра наносит непоправимый вред всей уже проделанной работе.
Паяльник для труб
При выборе такого паяльника нужно обратить внимание на комплектацию прибора: он должен быть оснащен разнообразными насадками. Эти устройства могут быть изготовлены из металлизированного или обычного тефлона. Но первый вариант предпочтительнее.
Выбор необходимой мощности:
- Профессиональные устройства имеют мощность 1-2 кВт. Но если паяльник приобретается для работы дома (ремонт, улучшение), то такой инструмент может оказаться избыточным.
- Для мелкосерийных работ можно использовать модели мощностью 680 Вт. Они отлично подходят для ремонта и монтажа труб диаметром 16-65 мм.
- Для пайки пластиковых труб диаметром 65-90 мм требуется паяльник мощностью 850 Вт.
- В случае, когда диаметр труб более 100 мм, мастеру может понадобиться модель мощностью более 1 кВт.
К выбору подставок для всех инструментов нужно отнестись со всей ответственностью, так как это поможет избежать травм и соблюсти нормы пожарной безопасности.
Паяльник — достаточно простое, удобное и эффективное устройство. Используется для соединения пластиковых и металлических деталей. Его часто используют при пайке проводов, монтаже труб, лужении или обжиге. Он незаменим при соединении мелких деталей. Продукт широко используется не только в быту, но и во многих отраслях промышленности. Это производители, которые работают с электронными и электрическими схемами, пластиковыми трубами и рядом других изделий. Для каждого вида деятельности используются устройства с определенными характеристиками.
Их подбирают с учетом типа пайки, используемого припоя и соединяемых материалов.Виды
Паяльники можно классифицировать по способу нагрева.
НихромЭти устройства изготовлены из нихромовой проволоки. Именно на него подается напряжение для последующего выделения необходимого количества тепла. Ток может подаваться переменный или постоянный. В простейших видах нихромовых изделий проволочная спираль намотана на диэлектрический кожух. У него есть наконечник. Спираль из нихрома часто покрывают изолирующим материалом для уменьшения потерь тепла.
К преимуществам такого устройства можно отнести низкую цену, неприхотливость и устойчивость к механическим воздействиям. Однако у этого устройства есть недостатки: длительный нагрев, возможность перегорания спирали, что значительно сокращает срок службы изделия. Однако такие модели используются для небольших работ.
КерамикаЭти устройства изготовлены с использованием керамических стержней.
При подаче тока на контакты стержня он нагревается.К преимуществам такого устройства можно отнести длительный срок службы, отсутствие риска перегорания при интенсивном использовании, достаточно быстрый нагрев. Однако такие модели требуют использования только родных жал, а сами стержни из керамики плохо переносят удары.
ИндукционнаяИндукционная катушка представляет собой нагреватель жала. К преимуществам такого устройства можно отнести автоматическое поддержание необходимой температуры пайки, отсутствие датчиков температуры, сложных схем управления. При этом такие устройства могут лишь поддерживать заданную температуру, вследствие чего для разных случаев понадобятся совершенно разные насадки.
ИмпульсЭти устройства выполнены с использованием высокочастотного трансформатора, а также преобразователя частоты.
К достоинствам таких устройств можно отнести очень быстрый нагрев, простоту использования.
Однако есть и минусы: такие устройства не подходят для длительной работы.Конструктивно такие устройства могут быть:
- Стержень . Это традиционные типы устройств. Изделия выполнены в виде стержня. Рукоять имеет рабочую часть с жалом. Такие изделия хороши для работы с мелкими деталями.
- Пистолет . Такие изделия широко используются при работе с электрическими проводами.
- Паяльные станции . Это самые сложные изделия, которые состоят из рабочего элемента и блока управления. По своим характеристикам они могут быть;
— инфракрасный — работает за счет инфракрасного нагрева;
— горячий воздух — отопление осуществляется за счет нагревания воздушных масс;
— цифровой — нагрев осуществляется понижением напряжения трансформатора. Эти устройства идеально подходят для точных работ, например, при ремонте электрических плат.
Также данные устройства делятся на следующие группы:
- С непрерывным нагревом.
- С периодическим подогревом.
- Абразивный
- Ультразвуковой
Медный стержень нагревается нагревателем из нихромовой спирали. Это может быть специальная керамика, проводящая ток. При использовании в изделии нихромового нагревателя мощность определяется сечением проволоки. Сердцевина является важной частью изделия, поскольку именно этот конец контактирует с расплавленным материалом. Поэтому его часто называют жалом.
Стержень вмонтирован в металлическую трубку. Для изоляции нагревательного элемента используется обмотка из изоляционного материала. В качестве него может использоваться слюда или стекловолокно. Сверху намотана нихромовая нить. В держателе устройства просверливается канал, через который пропускается электрический шнур. Именно через него подается ток для питания изделия. Держатель изготовлен из термостойкого пластика или деревянного материала.
Принцип действияПринцип работы паяльника достаточно прост.
При включении устройства в электрическую сеть ток направляется на спираль из нихрома. Из-за значительного сопротивления нихромового элемента выделяется большое количество тепла. Он передается на стержень из меди. Ядро обычно нагревают до температуры в пределах 300-350 градусов Цельсия. Жало прибора (стержень из меди) плавит припой, а также нагревает спаиваемые детали.Аналогичный принцип работы имеют и другие типы устройств:
- В импульсных паяльниках преобразователь изначально увеличивает частоту напряжения (18-40 кГц). После высокочастотный трансформатор понижает напряжение до рабочего для паяльника. Наконечник соединен со вторичной обмоткой трансформатора, что позволяет пропускать через него самые высокие токи и обеспечивать мгновенный нагрев. Указанный нагрев осуществляется только в момент нажатия клавиши пуск, в остальное время остывает;
- Индукционные устройства изготавливаются с использованием катушки индуктивности. Изделие оснащено наконечником, оно покрыто ферромагнетиками. Именно с помощью него формируется магнитное поле, обеспечивающее нагрев сердечника. При достижении нужной температуры нагрев прекращается. Если температура падает, нагрев возобновляется. Это связано с ферромагнитными свойствами этого устройства.
Паяльник очень широко используется:
- Устройства малой мощности (до 40 Вт) применяются для пайки электронных компонентов припоями на основе олова и свинца.
- Паяльники незаменимый прибор для электриков и электриков.
- Электропаяльники большей мощности (от 100 Вт) применяются для пайки и лужения крупногабаритных деталей.
- Для работы с мелкими деталями в производствах, связанных с производством и ремонтом микросхем, чаще всего применяют станции и импульсные устройства.
- Паяльные приспособления также используются в различных отраслях промышленности, мастерских и в быту при выполнении паяльных работ. Чаще всего их используют для соединения электрических проводов, трубопроводов и так далее.
- Паяльник необходимо выбирать с учетом того, какие детали необходимо спаивать. В большинстве случаев эти изделия используются для удлинения проводов, пайки антенных разъемов или простых схем и так далее. Для этих работ подойдет изделие с диапазоном мощности 25-40 Вт. Такие устройства выделяются невысокой ценой. Однако они имеют ограниченное применение. Для профессиональных задач следует выбирать специализированные паяльники с высокой мощностью и функцией регулирования температуры пайки.
- Для выполнения работ с массивными деталями, например, пайки радиаторов, следует выбирать аппараты мощностью 100-200 Вт. Для разводки резисторов рекомендуется использовать керамические приборы мощностью 3-10 Вт с никелевым наконечником.
- При выборе также необходимо обратить внимание на форму и материал наконечника. Немаловажное значение будут иметь габариты устройства. Наиболее простым и универсальным считается прибор с прямым термостойким наконечником. Жало рекомендуется выбирать из медного материала, потому что его легче чистить.
- Прибор для дома лучше всего выбирать со спиральным нагревателем. Варианты с керамическим нагревателем более капризны. Кроме того, они стоят на порядок дороже.
- Для частой работы с микросхемами следует использовать устройства мощностью до 20 Вт. Вместе с ними должны идти тонкие жала. Рекомендуется присмотреться к изделиям с функцией регулирования температуры.
Как нельзя пользоваться паяльником
- Если вы одолжили кому-то и этот человек не отдает, то паяльник, конечно, может помочь. Однако лучше обойтись без него. В противном случае могут возникнуть проблемы с законом.
- Не погружайте устройство в воду. Это чревато не только поражением электрическим током, но и выходом изделия из строя. У него может треснуть наконечник или сгореть обмотка. В конце концов, вам нужно будет отправиться в магазин за новой покупкой.
- Не игнорируйте прилагаемый паяльник. Существует высокий риск возгорания.
Паяльник — Основной инструмент для пайки. Он может различаться по типу конструкции и мощности.
В зависимости от типа нагревателя можно выделить 2 основные группы:
- Паяльник керамический — быстрее нагреваются, но при этом имеют меньший срок службы. Эта особенность связана с тем, что керамический стержень достаточно хрупкий и при определенных условиях может сломаться. Поэтому с такими вариантами следует работать осторожно.
- Спираль долго согревают, но при этом практичны и долговечны. Они широко распространены. В этом случае в качестве сердечника также используется керамический стержень, однако снаружи он защищен специальными витками из прочной проволоки.
По показателю мощности можно провести следующую классификацию:
- Мощность от 3 до 10 Вт наиболее подходит при работе с очень маленькими микросхемами. В случае с микросхемами часто встречается ситуация прогорания дорожек из-за высокой температуры. Ограничение в 10 Вт делает паяльник более удобным в использовании, а также уменьшение мощности позволяет сделать конструкцию проще и удобнее.
- Мощность от 20 до 40 Вт Часто встречается в паяльниках, которые относятся к категории любительских или бытовых. Они очень распространены. Многие недорогие модели имеют точно такую же мощность. Для большинства задач будет достаточно мощности в 40 Вт. В этом случае конструкция будет небольшой.
- Мощность от 60 до 100 Вт достаточно для отпайки толстых проводов. Именно поэтому такие варианты исполнения встречаются в автосервисах, выполняющих работы по ремонту электрики в автомобилях. Подобные конструкции достаточно громоздки.
- Мощность от 100 до 250 Вт позволяет герметизировать кастрюли, радиаторы и другие предметы из металла с достаточно большой толщиной сечения. Используйте с таким мощным паяльником с особой осторожностью. В некоторых случаях вместе со средством имеется инструкция, в которой четко указаны меры предосторожности, соблюдение которых является обязательным условием.
При выборе стоит помнить, что чем больше мощность, тем громоздче конструкция.
Кроме того, также можно отметить наличие на рынке специальных паяльных станций, которые в несколько раз превосходят обычные паяльники. Скорость пайки при использовании этого оборудования в несколько раз выше, как и качество получаемого соединения. Но. для правильного использования станции нужно иметь определенные навыки, их стоимость очень высока.
Критерии выбора — на что обратить внимание?
Выбор рассматриваемого инструмента следует производить с учетом его основных качеств.- Мощность и размер конструкции . Как отмечалось ранее, мощность является одним из определяющих факторов возможности использования паяльника в определенных условиях. Если мощность большая или маленькая, работа не пройдет. Есть опции, позволяющие регулировать мощность в широком диапазоне.
- Напряжение питания Определяет также возможность использования паяльника в определенных условиях. Наиболее популярны модели, работающие от стандартной сети 220 В. С точки зрения безопасности многие выбирают конструкцию, работающую при напряжении 36 В.
- Тип ТЭНа также можно назвать определяющим фактором. Широко распространены ЭПСН, которые представлены керамической трубкой, покрытой сверху проволокой.
- Стойкость и форма жала . Наконечники выполнены в виде конуса, иглы или лопатки. Есть опции, позволяющие менять насадку, что значительно повышает комфортность работы.
- Наличие теплоизоляционных ручек в конструкции – важное требование. При длительной эксплуатации тепло от ТЭНа может переходить на ручки, если они не изолированы.
- Возможность управления длиной жала . Эта функция необходима из-за «поедания» жала со временем. В конце могут образоваться дефекты, которые сильно усложнят работу. Как правило, их обрезают, а затем корректируют длину кончика.
Вышеуказанные особенности следует учитывать при выборе паяльника.
Подбор аксессуаров: ручка, насадка, подставка
При выборе комплектующей обратите внимание на следующее:
Подставка
Во время работы наконечник нагревается до 250 градусов Цельсия и выше. Чтобы исключить возможность возникновения опасной ситуации, используйте специальные подставки. При выборе следует обратить внимание на те варианты, которые имеют хорошую фиксацию паяльника, а также изолированную часть контакта конструкции с нагревательным элементом инструмента.
Сопло
Может быть различной формы. Есть специальные комплекты, имеющие несколько вариантов исполнения насадок.
Рычаг
Должен быть изолирован от нагревательного элемента.
В некоторых случаях производитель паяльника также создает специальные комплекты принадлежностей.
основные параметры
К основным параметрам относятся:
- Мощность определяет возможность пайки металла определенной толщины. Чем он выше, тем более объемную работу можно выполнить.
- Вал типа определяет скорость нагрева паяльника.
- Наличие специального регулятора для установки необходимой температуры и мощности, делает инструмент более функциональным.
- Форма жала — конструктивная особенность, определяющая возможность работы в определенных условиях. Есть модели со съемным жалом.
- Напряжение , от которого может питаться устройство. Самые популярные версии, работающие от сети 220 В
Подобные параметры являются базовыми. Другие нюансы, например, из какого материала сделана рукоять и какой она длины, нельзя назвать определяющими факторами инструмента.
Выбор производителя и обзор моделей
При выборе паяльников часто обращают внимание на то, какая фирма выпускает ту или иную модель: соотношение цена-качество. - Тоже , хорошие аппараты выпускают турецкие производители.
- С китайскими моделями все сложно , так как в этом случае сложно отличить некачественный товар от хорошего.
- Российские паяльники тоже часто встречаются в продаже. Их невысокая стоимость привлекает довольно много внимания. По качеству многие модели подходят для бытового использования.
- FIT 60502 — Один из самых дешевых вариантов, стоимость около 250 руб. Мощность 25 Вт. Модель подходит для различных бытовых задач. У него нет регулятора.
- СВЕТОЗАР СВ-55316-40-h5 — Модель в комплекте. Имеет мощность 40 Вт. Его можно использовать для бытовых задач, у него массивная ручка. Стоимость около 800 рублей.
- ДИОЛД ПП-120 — Комплект поставляется в специальной коробке. Мощность 100 Вт, температура рабочей поверхности 250 градусов Цельсия. Стоимость 1500 руб.
- СВЕТОЗАР СВ-55335 — паяльная станция, мощность 48 Вт, рабочая температура 450 градусов Цельсия. Имеет сложную конструкцию с возможностью регулировки рабочих параметров. Стоимость более 5000 руб. В комплекте есть специальная подставка.
- При выборе наиболее подходящей модели Исходя из вышеизложенных рекомендаций, следует помнить, что хороший паяльник не будет дешевым.
- Также , стоит помнить, что нужно правильно выбрать продавца. На рассматриваемые товары должна быть гарантия.
- Прежде чем выбрать необходимо оценить, как часто будет использоваться паяльник, и какие работы будут выполняться. Часто нет смысла приобретать дорогую модель.
- Какая мощность подходит для пайки радиодеталей? Чаще всего выбирают модели мощностью 30-50 Вт.
- Каков срок службы? В этом случае, опираясь на отзывы, можно сказать — от 1 дня до нескольких десятков лет.
- Какое жало лучше: коническое или плоское? На этот вопрос нет однозначного ответа, так как все зависит от типа работы и других особенностей.
- Какой ценовой диапазон лучше для новичка? 800-1000 рублей — в этой категории стоит выбрать паяльник.
- Мощность . Необходимая мощность паяльника выбирается в зависимости от вида выполняемых работ. Если нужно паять электронные детали, то лучше до 25 Вт. Можно использовать прибор мощностью 40 Вт, но тогда на жало придется наматывать медную проволоку или делать насадку. Для лужения и пайки толстых проводов, а также для удаления припоя это также лучший выбор.
- Термостабилизация . Для профессиональных пайщиков наиболее удобным типом паяльника оказался образец с термостабилизацией, что повышает удобство использования, скорость и качество пайки. Для обычных любителей, которые изредка паяют, эта модель также удобна, так как на ней можно выставить необходимую температуру с ее автоматическим поддержанием. Лучше, чтобы у паяльника была возможность точно выставить температуру, а не только верхний и нижний пределы. Вместо регулировки температуры может быть предложено изменение мощности, не связанное с температурой. Без нагрузки и теплоотдачи паяльники будут перегреваться, а при хорошей теплоотдаче при пайке температуры может не хватить для работы. Регулятор мощности паяльника выполнен на основе диммера.
- Жало . Важным моментом при выборе паяльника является возможность смены различных конфигураций жала. Если сердечник паяльника сделан из меди, то конфигурацию жала можно легко выполнить любой формы, если его заточить. Вы также можете сплющить его молотком вместо того, чтобы затачивать. А если сердечник покрыт огнеупорным материалом (никелем или другим металлом), то затачивать его не рекомендуется. Поэтому, определяясь с выбором паяльника, нужно спросить продавца о комплектации его запасными жалами.
- Нихром или керамика . Некоторые любители, часто занимающиеся пайкой радиодеталей, могут дать конкретные рекомендации и советы по своему опыту использования таких устройств с различными типами нагревателей.
Моделей паяльников огромное количество.
Среди всех отметим следующие:
При выборе конкретной модели следует учитывать, как часто и какие работы будут проводиться.
Советы:
Вопрос-ответ
Паяльники для многих считаются устройством со спиральным нагревателем. Хотя существует множество видов паяльников, различающихся типом потребляемой энергии, способами преобразования в тепло и способами передачи тепла к месту пайки.
Наиболее распространенными устройствами, работающими от электричества, являются электрические паяльники.
Типы паяльников Электрические паяльники с нихромовым нагревателемС нихромовой спиралью. Через него проходит электрический ток. Инновационные модели паяльников имеют контроль нагрева жала с помощью датчика температуры, который подает сигнал на отключение катушки вовремя, когда температура достигает рабочего режима. Датчик температуры выполнен по принципу термопары.
Электропаяльники с нихромовым нагревателем имеют несколько различных конструкций. Простые паяльники имеют в своей конструкции нихромовую спираль.
Он намотан на кожухе из изоляционного материала. Внутрь вставляется нагревательный стержень. В более совершенных конструкциях нихром встроен в изоляторы, которые снижают потери тепла, повышают теплоотдачу.Возможны варианты с нагревателями из нихрома, помещенными внутрь белого теплоизоляционного материала. Этот элемент иногда принимают за керамический нагреватель. Производители используют это, чтобы повлиять на выбор покупателем паяльника.
КерамическийСуществуют также конструкции паяльников, в которых нагреватель керамический, в виде стержня. Он нагревается от напряжения, подаваемого на его контакты. Такие утеплители признаны более совершенными. У них есть свои преимущества: быстрый нагрев, увеличенный срок службы (если об этом позаботиться), широкий диапазон мощности и температуры.
Паяльник индукционного типаВ этом устройстве стержень нагревается индукционной катушкой. Наконечник выполнен из покрытия из ферромагнитного материала.
В этом материале катушка образует магнитное поле, от которого индуцируется ток для нагрева сердечника паяльника.При достижении температуры необходимого значения ферромагнитное покрытие перестает обладать магнитными свойствами, вследствие чего сердечник перестает нагреваться. При снижении температуры до определенного значения ферромагнитные свойства покрытия снова восстанавливаются, снова начинается нагрев сердечника. Таким образом, температура сердечника паяльника автоматически поддерживается в рабочем диапазоне без использования датчика или электронного управления.
Импульсный паяльникЭтот тип паяльника относится к особой категории. Порядок их включения следующий: нажать кнопку запуска и удерживать ее нажатой. Жало паяльника нагревается быстро, за несколько секунд достигает рабочей температуры. Осуществляется пайка необходимого места. После пайки кнопка гаснет, паяльник остывает.
В импульсных паяльниках российского производства работает следующая конструкция.
Газовый паяльник В электрическую цепь включен медный провод (он же наконечник). Схема состоит из высокочастотного трансформатора, преобразователя частоты, повышающего частоту сетевого напряжения до 40 кГц. Трансформатор снижает напряжение сети до рабочего значения. Сердечник паяльника крепится к токосъемнику вторичной обмотки трансформатора. Это дает возможность формировать в нем значительный ток, быстрый нагрев. Инновационные паяльники оснащены регуляторами температуры и мощности, что позволяет паять как крупные детали, так и элементы мелкой электроники.Относятся к автономным устройствам. Применить в любом месте. Это их основное преимущество. Нагрев жала паяльника происходит от газового пламени. В паяльник встроен газовый баллон, который можно самостоятельно заправить из баллончика для зажигалок. Если от такого паяльника отсоединить насадку, он может работать как газовая горелка.
Паяльник на батарейкахЭто устройство также относится к автономным инструментам.
Имеет небольшую мощность, до 15 Вт, используется для пайки электронных мелких деталей.Существует два типа паяльных станций. Это станции инфракрасного типа и горячего воздуха. Они не так распространены, но имеют свои преимущества.
Версия Thermoair Паяльная станция оборудована подогревом зоны пайки от напора горячего воздуха, выходящего из паяльного сопла. Они напоминают фены, выходящий воздух которых идет из сопла. Компрессорные и турбинные паяльные станции различаются способом создания давления воздуха. На горячем воздухе в корпусе паяльника находится электродвигатель с крыльчаткой, подающий поток воздуха. На компрессорных станциях давление создается диафрагменным компрессором. Компрессор также находится в здании станции.
Инфракрасные рабочие станции производит нагрев излучением инфракрасных волн. Зона нагрева может иметь размер 10-60 мм. Его размеры определяются системой регулировки окна инфракрасного излучателя. Иная форма окна получается при использовании световозвращающей ленты из фольги.
Как выбрать паяльник Он покрывает участки электронной платы, которые не нужно нагревать.Паяльник следует выбирать исходя из его параметров по температуре и мощности, а также условий применения, личных требований пользователя. Если вам нужно использовать паяльник там, где нет электричества, то вы получаете автономные виды паяльников, это аккумуляторные или газовые. Инфракрасные и термовоздушные паяльные станции чаще используются для специальных работ по пайке электронных компонентов. Электропаяльники с импульсным нагревом обладают высоким быстродействием, получили широкое распространение среди людей, не любящих ждать долгого нагрева.
Есть несколько критериев выбора паяльника:
Для более объемных работ по пайке массивных и жестяных деталей со значительным тепловыделением лучше приобрести паяльник мощностью от 100 до нескольких сотен ватт. Для таких целей хорошо подходит паяльник молоткового типа.
Никелированные жала не допускают доступа к меди. Электропаяльники с такими жалами требуют бережного обращения и недопущения перегрева. Покрытие может быть недостаточно качественным.
Наконечники бывают различной формы: конусообразные, в виде иглы, со скошенной кромкой, в виде отвертки и др. Каждая форма подходит для своего вида работы. Универсальные формы представляют собой заточенные отверткой наконечники.
Они подходят для многих видов работ. Припой на них держится хорошо. За счет большой площади скоса возможен быстрый нагрев паяемой детали.Производители паяльников советуют использовать родные жала, которые входят в комплект керамических нагревателей, так как при смене жал на детали других производителей нарушается температурный режим нагревателя, что вызывает его выход из строя.
Преимущества нихромовой проволоки как нагревателя: дешевизна, меньше, чем у керамической модели, не опасны падения и удары. Недостатки: медленный нагрев, ограниченный срок службы, так как в процессе эксплуатации проволока постепенно перегорает. Но это происходит только при длительном ежедневном использовании. Если паять изредка, то нихромовая проволока не сгорит.
Преимуществом керамического нагревательного элемента является долговечность. При аккуратной аккуратной работе паяльник прослужит долгие годы. Скорость нагрева выше нихрома. Из недостатков можно назвать опасность поломки при ударе или падении. Паяльник работает только с собственным жалом.
Паяльник — чуть ли не основной инструмент радиолюбителя, и здесь нужно знать, какой паяльник лучше всего подходит для решения тех или иных задач.
Для начала разберемся с видами паяльников и их мощностью, а потом поговорим о флюсах.
Паяльники поставляются с керамическим или спиральным нагревателем. Отличие в том, что керамика нагревается гораздо быстрее, но требует более бережного обращения: от сильного удара такой паяльник выйдет из строя. Спиральные удары не страшны, и прослужат долгие годы.
При выборе паяльника нужно обращать внимание на его мощность. Имейте в виду, что если вы паяете микросхемы, то паяльник желательно выбирать номиналом 10-20.
Паяльник 60 Вт предназначен для пайки толстых проводов.Паяльник с небольшой мощностью просто не сможет расплавить припой, так как мощность будет рассеиваться по большой площади пайки. Для пайки крупных металлических деталей есть паяльники от 100 Вт и выше. Самый оптимальный паяльник для новичка 25-40 ватт .
Такой паяльник считается универсальным, и им под силу выполнить большинство задач. Обычно радиолюбители имеют в своем арсенале несколько паяльников, чтобы охватить широкий спектр работ.
2. Жало паяльника
Обратите внимание на жало паяльника. Он может быть медным или никелированным. Медное жало лучше подходит для пайки, так как медь обладает высокой теплопроводностью. Его можно почистить наждачной бумагой или напильником, но такое жало очень быстро сгорает.
Никель используется совместно с паяльником, который регулируется по температуре, но его недостаток в том, что этот тип жала нельзя очистить напильником или наждачной бумагой.
После такой обработки припой больше не будет прилипать к паяльнику. Довольно многие не знают об этой особенности никелевых жал, а после зачистки такого жала работа по пайке превращается в ад.
Жало — это сменный элемент с различными видами крепления. В некоторых паяльниках для фиксации жала закручивается колпачок; в других наконечник фиксируется винтом.
Жало имеет другую форму. Паяльник продается с уже установленным универсальным жалом. Они могут сделать большую часть работы. Есть жала тонкие, как иголка. Они предназначены для ювелирных работ по пайке SMD компонентов и не способны выполнять другие задачи. Широкие жала предназначены для быстрого нагрева всей детали и удобной сборки/разборки компонента.
3. Регулировка температуры
Имеются паяльники с ручной регулировкой температуры на самой ручке. Это отличная вещь для радиолюбителя, так как без этой функции всегда есть шанс по небрежности спалить или перегреть тот или иной компонент.
Если радиодеталь перегреется, она потеряет свои первоначальные свойства и будет работать нестабильно, а то и вовсе выйдет из строя. Жало паяльника имеет свойство обгорать при длительном использовании.
Если в вашем паяльнике нет терморегулятора, будьте готовы к частой покупке нового жала. Однако к недостаткам таких паяльников можно отнести неудобство расположения регулировочных ручек и не слишком надежную конструкцию.
4. Паяльная станция
В дополнение к паяльнику вы можете приобрести термовоздушную паяльную станцию. Это мощный инструмент в руках радиолюбителя. Этот прибор оснащен настройкой температуры с точностью до одного градуса. Паяльная станция имеет удобную подставку.
С помощью такого приспособления можно паять не только мелкие радиодетали, но и за счет горячего воздуха выпаивать из плат целые микросхемы. Паяльные станции могут значительно ускорить вашу работу. Но чтобы паять такую станцию, нужен опыт.
Для начинающих паяльная станция на первых порах не нужна.
Для обучения навыкам пайки достаточно простого паяльника. Но как только вы освоитесь и будете уверенно держать паяльник в руке, можно будет подумать о более дорогом оборудовании.5. Флюсы: основа для пайки в электронике
Как правило, в арсенале радиолюбителя имеется множество различных химических реагентов, позволяющих создать максимально качественный и надежный припой.
Флюс — Это специальный химический состав, предназначенный для радиоустановок. Он позволяет удалять оксидные пленки и обеспечивает равномерное растекание припоя. Флюсы делятся на несколько видов: нейтральные, активные и антикоррозийные.
5.1. Нейтральные флюсы
Нейтральные — самые распространенные, простые и безопасные флюсы. Они не содержат кислот и других агрессивных элементов, вызывающих коррозию металлов, и, в основном, не требуют смывания.
Канифоль — самый дешевый вид флюса — должен быть у каждого радиолюбителя. Защищает поверхность от оксидов и предотвращает коррозию.
Можно сказать, что это универсальный тип флюса.LTI 120 — флюс жидкий, нейтральный. В нем нет кислот, а значит, он не разъедает металл. Основу его состава составляет растворенная в спирте канифоль. LTI-120 прост в использовании: нужно всего лишь нанести слой флюса на припаиваемую поверхность, а затем припаять нужный элемент к плате.
Также в продаже можно найти гелевые флюсы на основе канифоли. Они очень удобны для пайки, когда нужно нанести лишь небольшую часть флюса на конкретный участок. Flux-Plus — самый распространенный тип флюса на радиорынке.
Стоимость его довольно высока — около 500 рублей но честно говоря он полностью оправдывает свою цену. Если вы занимаетесь ремонтом сотовых телефонов и другой микроэлектроники, то он будет незаменим в вашей работе.
Обычно нейтральные флюсы не требуют промывки, однако многие радиолюбители предпочитают промывать любой флюс после использования.
5.2. Активные флюсы
Активные (их еще называют кислотными) флюсы состоят из соляной, фосфорной или лимонной кислоты.
После их нанесения требуется промывка детали, так как остатки флюса вызовут коррозию и разъедают припой. Такие флюсы удаляют с припаянных деталей в основном агрессивные вещества.Наиболее распространенным флюсом этого типа является паяльная кислота. Можно паять, например, никелевые сплавы.
F38N Применяется для пайки устойчивых к коррозии сталей, различных медных сплавов, бронзы, нихрома и латуни. Остатки F38N легко смываются водой.
5.3. Другие виды
Существуют также антикоррозионные флюсы, состоящие из фосфорной кислоты. Не вызывают коррозии черных металлов, а значит, нет необходимости удалять остатки флюса после пайки.
Для цветных металлов желательна промывка теплой водой. Помимо воды, флюсы можно смывать ацетоном, нефразом, этиловым или изопропиловым спиртами. Все эти продукты подходят для очистки печатных плат.
Существуют также паяльные пасты, представляющие собой смесь флюса и припоя. Бывает, что такую пасту изготавливают самостоятельно.
Нужно просто напильником сделать чипы из припоя и смешать его с жидкими флюсами.Такую пасту можно нанести на деталь с последующим нагревом паяльником. Его можно использовать при пайке настенного крепления или использовать в труднодоступном месте на плате.
Импульсный таймер для паяльника Контроль температуры
Это дополнение к предыдущему сообщению о способе контроля температуры подключаемого паяльника без датчика температуры. Вместо того, чтобы использовать датчик для контроля температуры, это устройство посылает питание на паяльник точно синхронизированными импульсами таким образом, который имитирует синхронизацию того, как работает паяльная станция с регулируемой температурой.
Контроллер импульсного таймера для сменных паяльников
Наблюдая за миганием светодиода высококачественной паяльной станции, когда паяльник поддерживает стабильную температуру, у меня родилась идея. Это выглядело так, как будто это происходило с регулярностью в определенном ритме.
Я подумал, а почему бы не использовать схему таймера, чтобы сделать что-то подобное для обычного втычного паяльника?ПОСМОТРЕТЬ ВИДЕО
Схема проверена в предыдущем посте. Установка была грубой, но ее было достаточно, чтобы проверить концепцию.
Предыдущая тестовая плата для схемы таймера цикла ПЛК.
Таймер задержки для холодного запуска в исходной тестовой схеме был ограничен 10 секундами, поэтому он был изменен. Подстроечный резистор на 100 кОм на печатной плате был заменен подстроечным резистором на 1 МОм. Это позволило установить время задержки до 100 секунд.
Ниже показана схема подключения этой новой цепи:
Схема подключения контроллера импульсного таймера паяльника (щелкните, чтобы увеличить)
Я использовал кнопочный переключатель для каждого из переключателей сброса таймера SW3 и SW4.
Было трудно определить на ощупь при нажатии на переключатель, включен он или выключен, поэтому я добавил светодиод для каждого переключателя, который загорался, когда он был включен, и гас, когда он был выключен.Важно убедиться, что переключатель сброса таймера задержки выключен, как только начинается новый обратный отсчет, чтобы предотвратить случайный холодный пуск. Вариант схемы показан ниже для добавления светодиодов к переключателям сброса. Если физические характеристики переключателя таковы, что без светодиода легко определить, включен он или выключен, то светодиоды не нужны.
Схема подключения контроллера импульсного таймера со светодиодами переключателя сброса (щелкните, чтобы увеличить)
Напряжение на переключателе SW4 для таймера задержки составляет 12 В, поэтому требуется токоограничивающий резистор R1 на 560 Ом. Когда я проверял, напряжение на переключателе SW3 для таймера цикла составляло 1,85 В. Напряжение очень низкое, и светодиод 3 мм (T1) едва загорится.
Резистор ограничения тока не требуется для светодиода SW3.ВНИМАНИЕ!! – НЕ ПЫТАЙТЕСЬ построить эту схему из , если вы не знаете, что делаете! Если вы не совсем уверены, что знаете, что делаете, попросите кого-нибудь помочь вам, кто знает. Существует возможная опасность поражения электрическим током ЧТО МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ . Если вы решите построить эту схему или работать с ней, вы делаете это на свой страх и риск!
Я получил лучший таймер задержки для этой новой схемы:
Есть несколько отличий, которые делают это устройство более безопасным и удобным для пользователя. Одна из проблем со старым таймером заключалась в том, что он использовал нормально замкнутые контакты реле для включения цепи. Таймер должен быть запитан, чтобы цепь оставалась разомкнутой.
Это было из соображений безопасности, потому что при отключении питания или перезапуске по какой-либо причине паяльник снова начинал нагреваться, даже если он уже был горячим.
Я писал об этом в конце предыдущего поста как о одной из своих проблем.Таймер задержки в этой новой схеме работает в обратном порядке. Нормально разомкнутые контакты реле используются для включения цепи. Таймер не требуется включать, чтобы цепь оставалась разомкнутой, поэтому в случае перебоя в подаче питания ответственность не взимается.
Таймер задержки также имеет функцию управления для запуска обратного отсчета. Переключатель SW4 используется для запуска обратного отсчета, и после его запуска переключатель отключается. Обратный отсчет завершается и не будет повторяться до тех пор, пока не будет нажат переключатель, чтобы начать новый обратный отсчет.
Самое лучшее в новом таймере отсрочки — это то, что он оснащен цифровым дисплеем. Кнопки используются для ввода времени задержки в секундах. Со старым таймером отсрочки приходилось подстраивать триммер отверткой и каждый раз проверять по секундомеру.
Детали, используемые для корпуса
Для корпуса использовалась выпускная коробка из ПВХ с двумя прозрачными пластиковыми навесными коробками для цепей таймера.
Для крепления прозрачных пластиковых коробок и фанерного основания к розетке использовались нейлоновые застежки. Печатная плата источника питания постоянного тока 12 В была расположена внутри в нижней части розетки и закреплена горячим клеем. Были просверлены отверстия и установлены выключатели, светодиоды, шнур питания и держатель предохранителя в розетке.Ниже приведены фотографии большинства деталей. Слева находится розетка GFCI, а над ней — розетка из ПВХ (к тому времени, как было сделано это фото, я уже отпилил монтажные гвозди ножовкой, чтобы стороны выглядели гладкими). Искать «Одинарная кабельная коробка RACO с невыпадающими гвоздями».
Также в правом верхнем углу находится 8-футовый внешний удлинитель (белый). Чуть ниже находится схема таймера цикла FRM01, одна из жестких прозрачных пластиковых коробок на петлях (3 9/16 дюйма x 2 9 дюйма)./16 дюймов x 1 1/8 дюйма) и один из двух наборов стоек, гаек и винтов для печатной платы. Слева от цепи таймера цикла находится втулка для снятия натяжения косички для шнура питания.
Прямо под ним находится тумблер на 15 ампер. Этот переключатель не использовался и был заменен на кулисный переключатель меньшего размера на 10 ампер. В переднем ряду находится адаптер переменного тока 12 В, держатель предохранителя, предохранитель 3AG на 2 ампера и настенная панель для розетки.Адаптер переменного тока был разобран, а печатная плата удалена.
Новые провода нужно было припаять к блоку питания, потому что существующие провода были слишком короткими.
Сборка блока
Прежде чем сверлить какие-либо отверстия, я установил розетку GFCI и настенную пластину, а затем прикрепил две прозрачные пластиковые коробки к розетке резиновыми лентами. Это было сделано для того, чтобы понять, как все эти части будут соединяться, и сделать некоторые замеры, чтобы убедиться, что все подходит.
Следующим шагом было размещение печатной платы источника питания 12 В внутри розетки внизу. Временно он был закреплен прозрачной лентой. Я установил 4 нейлоновые шестигранные гайки так далеко, как они должны были подойти к краям внутренних поверхностей.
Используя шестигранные гайки в качестве ориентира, я отметил маркером места для сверления отверстий в основании выпускной коробки:
4 отверстия в нижней части выходной коробки. Затем я вырезал кусок фанеры размером 6 1/2 x 5 1/2 дюйма из 3/8 дюйма для основы. Используя отверстия в выходной коробке в качестве ориентира, я отметил, где просверлить отверстия в фанере. Сначала я просверлил отверстия на 3/16 дюйма, а затем расточил их плоским сверлом по дереву на 7/16 дюйма.
На фото ниже показана розетка, фанерное основание и нейлоновые крепления перед сборкой. Крепеж был метрическим: винты с крестообразным шлицем M5 x 15 мм, шестигранные гайки M5 и плоские шайбы M5 x 10 мм x 1,0 мм. Их трудно найти в небольших количествах у местных поставщиков, поэтому я заказал их онлайн.
На фотографии ниже показан вид нижней части основания. Крепежи раззенкованы, поэтому основание плотно прилегает к ровной поверхности.
На следующем фото вид внутренней части распределительной коробки с основанием, закрепленным пластиковыми застежками.
Пластиковая фурнитура использовалась вместо металла из соображений безопасности.Сверление отверстий и установка прозрачных пластиковых коробок
Были проведены измерения для сверления отверстий в прозрачных пластиковых коробках. Чертежи были сделаны на бумаге карандашом и линейкой:
Шаблоны расположения отверстий для каждой поверхности были вырезаны из чертежа канцелярским ножом. Бумажные выкройки были прикреплены к коробке с помощью диспенсера на рулонной клейкой ленте с помощью перемещаемого клея. Шаблон для нижних отверстий был прикреплен к нижней стороне коробки (фото ниже).
Шаблоны для боковых стенок были нанесены на внутренние поверхности коробки:
Прозрачная пластиковая коробка изготовлена из стирола. Он очень хрупкий и легко треснет. Следует использовать свежее острое сверло 1/8 дюйма. Все отверстия, кроме 3-мм отверстий для светодиодов переключателя сброса, были сделаны сверлом 1/8 дюйма. Я использовал меньшее сверло для отверстий диаметром 3 мм.
Сверление нижних отверстий для коробки таймера цикла:
Отверстия в нижней части:
Сверление отверстий в боковой панели для коробки таймера цикла:
Отверстия в боковой панели:
Я использовал конусную развертку, чтобы увеличить отверстия там, где это необходимо. Я не рекомендую использовать сверло большего размера для расширения отверстий в хрупком пластике, потому что оно может треснуть.
Прозрачные пластиковые коробки были установлены на выходную коробку. Я обрезал длину четырех винтов, используемых в нижней части прозрачных пластиковых коробок, с помощью высокоточного универсального ножа, чтобы они подошли. При обрезке винта по длине лучше всего сначала навинтить на винт гайку ниже места разреза. Сделав надрез, открутите гайку от винта. Это удалит любые заусенцы, которые могут мешать, и облегчит навинчивание гайки обратно.
Затем выпускное отверстие GFCI было установлено на выпускной коробке, чтобы проверить наличие зазора и убедиться, что винты не мешают: отверстия в выходной коробке из ПВХ и для крепления выключателей и других деталей.
Это было сделано на данном этапе, чтобы убедиться, что все детали подходят. Ниже показан вид спереди. Установлены два переключателя сброса и отмечены отверстия для переключателя теплого пуска SW2 слева и главного переключателя SW1 справа. Над SW1 будет просверлено отверстие диаметром 3 мм.Вид сзади показывает расположение держателя предохранителя слева и шнура питания справа.
Отверстия были просверлены и обработаны круглым напильником. Сначала было просверлено прямоугольное отверстие для выключателя, затем высечка и, наконец, канцелярский нож.
Это вид сзади. Все детали помещаются под выпускным отверстием.
Окончательная сборка
Затем были сняты переключатели, прозрачные пластиковые коробки и втулка для снятия натяжения. Оставьте фанерную основу прикрепленной к выходной коробке. Две схемы таймера были смонтированы на пластиковых коробках со стойками, а затем коробки были повторно установлены на выходной коробке.
Я использовал метрические зазоры, полученные в Интернете. Шестигранные гайки M3 прилагались к стойкам. Винты заказывались отдельно. Введите в поиск «корпус 5 мм, M3 x 6 мм, латунная стойка с наружной резьбой» и «винт с крестообразным шлицем M3 x 5 мм».
Ниже представлена фотография первого этапа окончательной сборки.
Сначала был установлен блок питания. Чтобы закрепить его на месте, был использован горячий клей. Существующие выводы и светодиод были отпаяны от печатной платы, а новые провода были использованы для увеличения длины выводов и светодиода, чтобы его можно было расположить над главным выключателем.
На фотографии выше виден красный светодиод режима ожидания, который висит над правым нижним углом розеточной коробки. Он был вставлен в отверстие диаметром 3 мм над главным выключателем SW1. Использовать клей или нет, будет зависеть от того, насколько плотно он войдет в отверстие.
Если вы внимательно посмотрите на фото, то увидите, что конец одной из плоских обжимных клемм касается нижнего левого края выходной коробки.
Эта обжимная клемма находится на коротком отрезке провода, противоположный конец которого припаян к одному из контактов держателя предохранителя. Обжимная клемма должна быть подключена к одному из контактов главного выключателя SW1.Следующим шагом было отрезать конец шнура питания с гнездовым разъемом.
С помощью универсального ножа было удалено около 6 дюймов оболочки. Будьте очень осторожны, чтобы не порезать изоляцию проводника. Я использовал инструмент для зачистки проводов, чтобы снять примерно 5/8 дюйма изоляции с каждого провода.
С этого момента окончательная сборка в основном включала проводку. Вся проводка 12 В была выполнена с помощью многожильного провода калибра 24, а вся проводка 110 В была выполнена с помощью многожильного провода калибра 20. Плоские обжимные клеммы использовались для соединения главного выключателя и выключателя мгновенного действия. На плоских обжимных клеммах и припаянных выводах использовались отрезки термоусадочных трубок, чтобы свести к минимуму риск соприкосновения оголенных проводов и возникновения короткого замыкания.
Две маленькие серые гайки использовались для подключения 12-вольтовой проводки, а три желтые гайки использовались для подключения 110-вольтовой проводки.
Проводка завершена, розетка GFCI установлена. Я использовал две небольшие нейлоновые прокладки размером 1/8 дюйма, чтобы немного приподнять розетку GFCI над выходной коробкой. Это было необходимо для того, чтобы настенная пластина была на одном уровне с прозрачными пластиковыми коробками.
На фото ниже показан готовый блок, готовый к работе.
Контроллер импульсного таймера готового паяльника
Одна вещь, которую я сделал, это проверила непрерывность перед подключением устройства. Я не хотел, чтобы часы работы превращались в клуб дыма. Я проверил непрерывность линий 12 В от одного таймера к другому, а также проверил горячий проводник внутри розетки GFCI с одной стороны переключателя мгновенного действия SW2 и с горячими клеммами переменного тока на каждом из таймеров. Это придало мне уверенности, поэтому я задержал дыхание и подключил его к сети.
Устройство работало отлично, и я снова смог дышать.Нравится:
Нравится Загрузка…
Опубликовано в Проекты, Инструменты для магазина, Паяльники, Регуляторы температуры | Tagged Паяльник, Схема таймера | 3 комментария
Fehler 404
Fehler 404 изображение/svg+xmlAuswahl von Land und Sprache beeinflusst Deine Geschäftsbedingungen, Produktpreise und Sonderangebote
Sprache
Верунг
Preise
нетто
брутто
нетто
брутто
Nutze diesuchmaschine, um Themen zu finden, die Dich interessieren:
Каталог Ви кауфт человек Хильфе
или zurück zu: Дом
Abonnieren Sie jetzt
В том же информационном бюллетене вы найдете самую интересную и интересную информацию о новых продуктах, продуктах и услугах на веб-сайте TME.
Hier können Sie sich auch von der Liste abmelden.* Pflichtfeld
AnmeldenAuf Mitteilungsblatt verzichten
Ich habe mich mit der Ordnung des TME-Bulletins bekannt gemacht und erteile meine Zustimmung, damit das elektronische Informationsbulletin des TME-Dienstes meine E-Mail-Adresse geschickt wird. Ordnung des TME-Bulletins
*1. Transfer Multisort Elektronik sp. о.о. mit Sitz в Лодзи, Адрес: ул. Ustronna 41, 93-350 Łódź teilt hiermit mit, dass sie der Administrator Ihrer personenbezogenen Daten sein wird.
2. Ein Datenschutzbeauftragter wird beim Administrator der personenbezogenen Daten ernannt und kann per E-Mail unter [email protected] kontaktiert werden.
3. Ihre Daten werden verarbeitet auf Grundlage von Art. 6 Абс. 1 лит. a) der Verordnung des Europäischen Parlaments und des Rates (EU) 2016/679vom 27. April 2016 zum Schutz natürlicher Personen bei der Verarbeitung personenbezogener Daten und zum freien Datenverkehr und zum Aufhebung der Richtlinie 95/46/EG (nachstehend «DSGVO» genannt), um an die angegebene E-Mail-Addresse den elektronischen Newsletter von TME цу сенден.
4. Die Angabe der Daten ist freiwillig, jedoch für den Versand des Newsletters erforderlich.
5. Ihre personenbezogenen Daten werden gespeichert, bis Ihre Einwilligung für die Verarbeitung Ihre personenbezogenen Daten widerufen.
6. Sie haben das Recht auf Zugang, Berichtigung, Löschung oder Einschränkung der Verarbeitung Ihrer Daten;
Soweit Ihre personenbezogenen Daten aufgrund einer Einwilligung verarbeitet werden, haben Sie das Recht, die Einwilligung zu widerufen. Der Widerruf der Einwilligung berührt nicht die Rechtmäßigkeit der Verarbeitung auf der Grundlage der Einwilligung vor dem Widerruf.
7. Soweit Ihre Daten zum Zwecke des Vertragsabschlusses und der Vertragsabwicklung oder aufgrund Ihrer Einwilligung verarbeitet werden, haben Sie auch das Recht, Ihre personenbezogenen Daten zu übertragen, d. час von der verantwortlichen Stelle in structurierter, allgemein üblicher und maschinenlesbarer Form zu erhalten. Sie können diese Daten einen anderen Datenadministrator übersenden.
8. Sie haben auch das Recht, eine Beschwerde bei der für Datenschutz zuständigen Aufsichtsbehörde einzureichen.больше Венигер
TME-Newsletter abonnieren
Анеботе — Рабатте — Нойхайтен. Sei auf dem Laufenden mit dem Angebot von TME
AGB zum Информационный бюллетень Auf Mitteilungsblatt verzichten
Daten werden verarbeitet
Die Operation wurde erfolgreich durchgeführt.
Ein unerwarteter Fehler ist aufgetreten. Bitte versuche noch einmal.
Логин
Пароль
Логин и пароль заранее.
Die Angabe im Feld ist zu kurz. Мин. Отметьте значение %minLength%.
Пароль недействителен?
Dein Browser wird nicht mehr unterstützt, bitte lade eine neue Version herunter
Хром Скачать фон Датей
Fire Fox Скачать фон Датей
Опера Скачать фон Датей
Интернет-проводник Скачать фон Датей
Выбрать посылочный шкафчик
Diese Webseite nutzt Cookie-Dateien.
Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.
Когда кончики обеих паяльных ручек касаются компонентов интерфейса, они могут автоматически запускать точечную сварку без необходимости управления ножным переключателем.
.Сварочный ток: 800A
Пайка шести, трехрядных батарей или одной батареи с высокой точностью. Также предусмотрена быстрая аккумуляторная сварка.
Аккумуляторный импульсно-точечный сварочный аппарат 709AD+ поставляется с полным набором принадлежностей для вашей работы.
Welding Current
6
Этот сварной шов держится … Я не могу удалить никелевую полоску с помощью ножа и на самом деле довольно сильно порезался. Мне пришлось использовать плоскогубцы, чтобы удалить приваренную полосу. Так что шов крепкий и не хреновый. Сначала я немного боялся покупать это устройство, но мне просто пришлось прыгнуть обеими ногами, иначе какие есть другие варианты? Они только становятся дороже, и вы просто хотите, чтобы это делало свою работу и делало это правильно. Этот инструмент будет работать для вас. Я не получил Dud или тот, который не работает. Здесь нет жалоб.
Работает хорошо для меня, я не делаю много.
Это основной и незаменимый инструмент, без которого ни один мастер не сможет выполнить качественный ремонт электрики. Использование паяльника не занимает много времени при пайке блока и электрических цепей.
Время нагрева не превышает 10 секунд. После выполнения необходимой работы паяльник отключается.
Он находится рядом с наконечником и включается при нажатии кнопки питания. Обычный паяльник тоже имеет подсветку. Это лампа накаливания низкого напряжения. Они оснащают современные модели свободно доступными светодиодами. Если он сгорит, мы легко его заменим.
Также им можно лужить небольшие участки на радиоплатах. Импульсный паяльник экономичен, потребляет минимальное количество электроэнергии, так как ток проходит через жало только во время работы паяльника. Они фиксируют наконечник с помощью винта. Под наконечник устанавливают светодиод. Он включается автоматически, как только вы начинаете паять. Делают корпус из термостойкого, ударопрочного пластика.
Они могут отличаться мощностью, скоростью нагрева, принципом работы и так далее. Разновидность паяльника, основанная на трансформаторной схеме, работающая в кратковременном режиме после нажатия кнопки, востребована, когда нужен быстрый набор мощности.
Для начала необходимо нажать кнопку на ручке. После этого наконечник начнет нагреваться и можно приступать к процедурам пайки или разборки.
