Импульсный блок питания 12 вольт 20 ампер: характеристики и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Каковы основные характеристики импульсного блока питания 12 вольт 20 ампер. Для каких устройств он подходит. Как правильно выбрать и подключить такой блок питания. Какие преимущества у импульсных блоков питания перед трансформаторными.

Содержание

Технические характеристики импульсного блока питания 12В 20А

Импульсный блок питания 12 вольт 20 ампер обладает следующими основными характеристиками:

Входное напряжение: 100-240В AC
Выходное напряжение: 12В DC
Максимальный выходной ток: 20А
Максимальная выходная мощность: 240Вт
КПД: до 90%
Защита от короткого замыкания, перегрузки, перенапряжения
Габариты: ~200x110x50 мм (зависит от модели)
Вес: ~0.5-1 кг

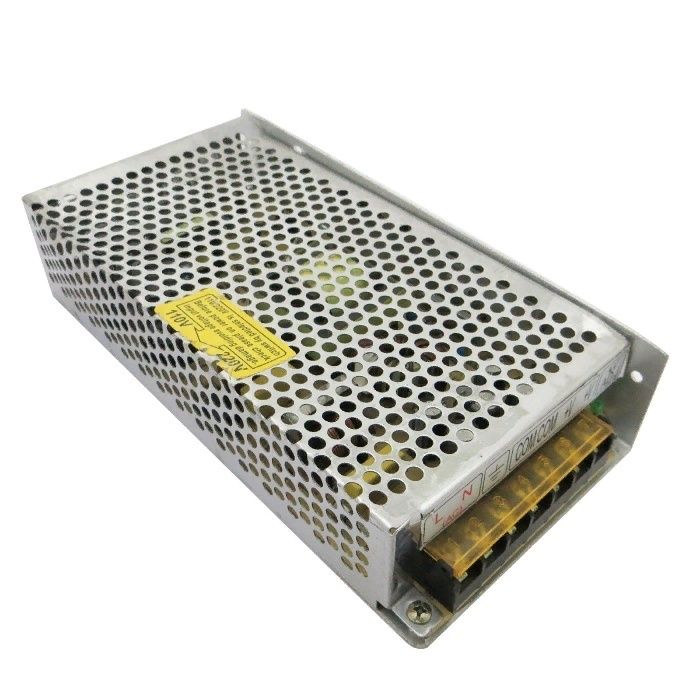

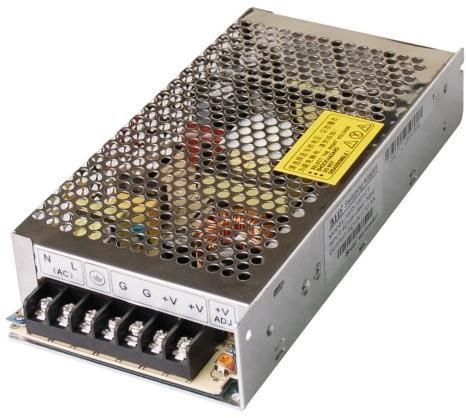

Как правило, такие блоки питания имеют металлический корпус с вентиляционными отверстиями для эффективного охлаждения. На корпусе расположены клеммы для подключения нагрузки и сетевой кабель.

Области применения блока питания 12В 20А

Блоки питания с выходными параметрами 12В 20А находят широкое применение в различных сферах:

Светодиодное освещение — питание мощных светодиодных лент и модулей
Видеонаблюдение — питание камер и регистраторов
Автомобильная электроника — питание автомобильных устройств от сети 220В
Промышленная автоматика — питание контроллеров, датчиков, приводов
Радиолюбительство — питание самодельных устройств и конструкций
Зарядка аккумуляторов — подзарядка свинцово-кислотных АКБ

Универсальность и высокая мощность делают такие блоки питания востребованными в самых разных областях.

Преимущества импульсных блоков питания

По сравнению с трансформаторными блоками питания, импульсные источники имеют ряд существенных преимуществ:

Меньшие габариты и вес при той же мощности
Более высокий КПД (до 90% против 60-70% у трансформаторных)
Стабилизация выходного напряжения при колебаниях входного

Защита от короткого замыкания и перегрузки
Возможность работы в широком диапазоне входных напряжений
Отсутствие шума и вибраций при работе

Благодаря этим преимуществам импульсные блоки питания практически вытеснили трансформаторные во многих сферах применения.

Как правильно выбрать блок питания 12В 20А

При выборе импульсного блока питания 12В 20А следует обратить внимание на следующие параметры:

Стабильность выходного напряжения — не более ±5%
Уровень пульсаций выходного напряжения — не более 120 мВ
Наличие защиты от перегрузки и короткого замыкания
Диапазон рабочих температур — желательно от -10°C до +50°C
Качество изготовления и надежность компонентов
Наличие сертификатов безопасности и электромагнитной совместимости

Также важно приобретать блоки питания у проверенных производителей, чтобы гарантировать заявленные характеристики и долгий срок службы.

Подключение и эксплуатация блока питания 12В 20А

При подключении и использовании импульсного блока питания 12В 20А необходимо соблюдать следующие правила:

Обеспечить хорошую вентиляцию для отвода тепла
Не превышать максимальную нагрузку в 20А (240Вт)
Использовать провода достаточного сечения (не менее 2.5 мм²)
Соблюдать полярность при подключении нагрузки
Не допускать попадания влаги и посторонних предметов внутрь корпуса
При необходимости использовать дополнительные фильтры для снижения пульсаций

Правильное подключение и эксплуатация обеспечат долгую и надежную работу блока питания.

Возможные неисправности блока питания 12В 20А

Наиболее распространенные проблемы, которые могут возникнуть при эксплуатации импульсного блока питания 12В 20А:

Отсутствие выходного напряжения — возможен выход из строя силовых элементов или контроллера
Нестабильное выходное напряжение — неисправность цепей обратной связи или фильтров
Повышенный уровень пульсаций — выход из строя конденсаторов фильтра
Перегрев блока питания — загрязнение радиатора или выход из строя вентилятора
Срабатывание защиты от перегрузки — превышение допустимой нагрузки или короткое замыкание в нагрузке

При возникновении неисправностей рекомендуется обратиться в специализированный сервисный центр для диагностики и ремонта.

Альтернативы импульсному блоку питания 12В 20А

В некоторых случаях вместо импульсного блока питания 12В 20А можно использовать альтернативные варианты:

Трансформаторный блок питания — для некритичных к пульсациям нагрузок
Несколько параллельно соединенных блоков меньшей мощности
Лабораторный источник питания с регулируемым выходным напряжением и током
Преобразователь напряжения 24В/12В при наличии сети 24В

Аккумуляторная батарея с зарядным устройством для автономной работы

Выбор альтернативы зависит от конкретных требований к источнику питания и условий эксплуатации.

Импульсный блок питания 18 вольт 20 ампер

Блог new. Технические обзоры. Опубликовано: , Перейти в магазин.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Еще один блок питания, 12 Вольт 30 Ампер и 360 Ватт

Варианты изготовления блоков питания для шуруповерта 18 В

Блок питания для шуруповерта 12–18в — как сделать своими руками?

Блоки питания, адаптеры

Блок питания для шуруповерта

Блок питания для шуруповерта 18 в своими руками – как продлить жизнь инструменту

Блоки питания в Украине

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как выбрать блок питания. Сравнение импульсных блоков питания от all-audio.pro

Еще один блок питания, 12 Вольт 30 Ампер и 360 Ватт

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки.

Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания первичным является В, выполняется и подзарядка аккумуляторной батареи. В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Существуют основные способы решения этой проблемы:. При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции.

Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания. При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа.

Основные правила, которые помогут надолго сохранить срок службы инструмента:. Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками.

Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:.

Кроме того, мобильность возможно сохранить, переделав зарядное устройство в блоковый вариант для зарядки практически любого аккумулятора.

Радиолюбители предлагают много вариантов модернизации инструмента. Одни из них очень просты и сводятся к применению готовых блоков питания, а другие требуют знаний в области электротехники и придают устройству универсальность. Классификация способов:. Использование зарядника для ноутбука является оптимальным решением проблемы.

Кроме того, необходимо знать параметры шуруповерта и зарядника есть на 12 В и 19 В , а также учесть габариты последнего для монтажа в аккумуляторный отсек. Нужно припаять выход адаптера питания ноута, к клеммам которого подсоединяется батарея.

При использовании импульсного БП мощность от Вт и выше для персоналки форм-фактор АТ необходимо найти напряжение питания 12 В на разъемах, питающих винчестер или привод для чтения компакт-дисков.

Вывести провода, а остальные аккуратно обрезать и заизолировать. Можно собрать корпус для БП, что позволит получить ток до 16 А. Кроме того, необходимо снять защиту от запуска. Для этого нужно соединить зеленый провод с черным из этого разъема. Эти два способа являются очень простыми и не требуют дополнительного описания.

Автомобильный аккумулятор является оптимальным источником электрической энергии. При модернизации модели ничего не изменилось, кроме подключения другой батареи. Существенным недостатком является его масса. Кроме того, нужно собрать зарядное устройство или приобрести в специализированном магазине.

Сборка своего БП является оптимальным решением для тех, кто поддерживает качество. Предыдущие варианты хороши, но не позволяют добиться гибкости применения. Например, они применимы только для шуруповертов с напряжением 12, а не 18 В.

Есть зарядные устройства, рассчитанные на напряжение 19 В.

Получение 18 В достигается путем последовательного соединения аккумуляторных батарей, например, 12 и 6 В. Следует учесть, что по характеристикам батареи должны отличаться только в плане напряжения.

Именно поэтому часто и возникает необходимость собрать источник питания самостоятельно. Вариант самостоятельной сборки БП необходимо производить при условии знаний в области радиотехники.

Кроме того, перед сборкой нужно хорошо все обдумать, найти корпус для монтажа и соответствующие радиоэлементы. Простая схема 1 БП шуруповерта от сети вольт , состоящая из трансформатора питания вход диодного моста , выпрямителя и конденсаторного фильтра.

Трансформатор нужно подобрать с мощностью от Вт и выше, напряжение на II обмотке должно быть в диапазоне от 20 до 24 В и силой тока свыше 15 А. Для диодного моста следует использовать мощные диоды, подобранные под ток вторичной обмотки. Сложнее будет подобрать соответствующее питание для шуруповерта. На выходе выпрямителя необходимо поставить конденсатор емкостью от мкФ можно ограничиться емкостью на и напряжением от 25 В и выше.

Детали необходимо брать с запасом по току и напряжению. Все радиоэлементы монтируются на гетинаксовую плату, которая крепится в корпусе. Предложенный вариант универсального БП обладает отличными характеристиками и выдерживает ток нагрузки до 10 А. Напряжение на выходе составляет 18 В, хотя можно произвести расчеты и сделать блок питания для шуруповерта 12 В.

Этот БП можно применять в качестве зарядного устройства для аккумуляторной батареи АКБ и резервного источника питания при обесточивании сети схема 2. При помощи тумблера SB1 включается питание и замыкает свои контакты реле К1. Питание идет на трансформатор, который преобразует переменный ток до необходимого номинала. Выходной ток с трансформатора поступает на выпрямитель. Далее выпрямленное напряжение поступает на стабилизатор. Присутствует в схеме и усилитель тока, собранный на транзисторах VT1 и VT2.

К этому усилителю подключается нагрузка. Режим подзарядки аккумулятора резервный источник питания осуществляется через VD6 и ограничитель в виде резистора R4. При помощи SB2 можно отключить подзарядку батареи. При отсутствии напряжения питания В реле обесточивается, и напряжение с батареи подается на другие контакты реле питание напрямую от АКБ. Для защиты от токов КЗ и перегрузок используются предохранители.

Такую систему можно использовать без резервного источника питания. Дополнительная наладка не требуется. Перечень радиодеталей указан на соответствующей схеме 2, однако возможны и замены аналогами, например:. После сборки осуществляется монтаж и приведение изделия к соответствующему виду, дизайн выбирается самостоятельно.

Адаптер собирается на микросхеме и представляет собой линейный регулятор. Транзистор увеличивает мощность БП схема 3. Этой самоделкой можно запитать и шуруповерт на 18 В, для чего необходимо рассчитать трансформатор. Вторичный источник питания представляет собой трансформатор, на выходе которого 16 В для модели с питанием на 12 В постоянного тока или 22 В питание шуруповерта 18 В. Выпрямитель собирается из обычных диодов с обратным напряжением свыше 50 В возможно использовать уже готовые варианты.

Сглаживающий фильтр представляет собой конденсатор высокой емкости около мкФ, но чем больше эта величина, тем лучше. Микросхему нужно приобрести в специализированном магазине радиодеталей. Кроме того, в схеме использованы светодиоды, позволяющие производить диагностику при неисправностях БП. Радиоэлемент 2N является транзистором p-n-p структуры и его можно заменить любым аналог нужно подбирать из справочной литературы с напряжением около 50 В и током более 5 А.

Возможно применение ЛУТ для изготовления монтажной платы. В интернете подробно описан процесс изготовления печатной платы по лазерно-утюжной технологии ЛУТ. Регулируемый БП очень удобен в использовании и является универсальным. Благодаря регулируемым значениям напряжений можно запитать любую технику, использовать для зарядки аккумулятора.

Основным элементом является микросхема типа LM Усиление происходит при помощи двух транзисторов типа 2N, но можно применять и более мощные, ведь от этого мощность БП возрастает и позволяет получить ток до 20 А. Транзисторы устанавливаются на радиатор, и желательно применить в конструкции еще и вентилятор для охлаждения кулер с персонального компьютера на 12 В. При сборке нужно изолировать транзисторы применением теплопроводящих прокладок.

Кроме того, при любых сборках мощных БП следует использовать толстые провода. Если шуруповерт обладает сравнительно небольшой мощностью, нужно произвести монтаж самодельного БП в аккумуляторном отсеке. При отдельной сборке во всех БП нужно обеспечить охлаждение, использовав вентилятор или двигатель с крыльчаткой.

Корпус не должен быть герметичным, так как произойдет перегрев горячему воздуху некуда будет выходить. При готовности БП нужно проверить шуруповерт в комплексе с источником питания. Основные требования к использованию инструмента, позволяющие продлить эксплуатационный период:. Таким образом, при выходе из строя аккумулятора шуруповерта на 18 В можно избежать лишних затрат.

Если важна мобильность, то имеет смысл приобрести новый аккумулятор или сам инструмент. Существует множество вариантов, предложенных радиолюбителями для продления его срока службы.

Варианты изготовления блоков питания для шуруповерта 18 В

Может быть использован в качестве блока питания для аккумуляторных отверток, дрелей, пылесосов, краскопультов и пр. При всех своих достоинствах, аккумуляторные шуруповёрты имеют один общий недостаок. Кроме этого со временем аккумуляторы имеют свойство «высыхать» и приходить в негодность, особенно когда пользуются шуруповертом не регулярно. Дальше — ещё хуже — новый аккумулятор стоит дорого, да и не всегда в продаже можно сразу найти именно то, что надо и наступает тупик И в том и в другом случае выход один, — питать шуруповерт от сети через блок питания. Тем более, что чаще всего работы проводятся в двух шагах от сетевой розетки.

Простой импульсный блок питания на 15 Вт 12 Вольт 5 Ампер блок питания или как это могло быть сделано. Блок питания для шуруповерта 18в своими руками — инструкция и схемы Набор для сборки линейного регулируемого БП 60 Вольт 20 Ампер. Как.

Блок питания для шуруповерта 12–18в — как сделать своими руками?

Блок питания предназначен для понижения напряжения с В в сетевой розетке до требуемого электроприбору. В зависимости от типа, блоки питания могут изменять параметры тока. Цена блока питания и его состав зависят от требуемых характеристик выходного напряжения. Из трансформаторных блоков питания самые простые и дешевые — переменные блоки, состоят только из трансформатора, но подходят они не для всех устройств. В блоки питания постоянным током стабилизированные и нестабилизированные входит выпрямитель, состоящий из микросхемы, двух диодов или диодного моста, конденсаторов. Для стабилизации напряжения используется микросхема, которая может располагаться как в блоке, так и в питаемом устройстве. Импульсные блоки питания по своему составу сложнее трансформаторных, при большей точности стабилизированного напряжения постоянного тока и высоком КПД, они обладают меньшей надежностью. В целом, преимущества импульсных блоков возрастают с ростом габаритной мощности. Купите блоки питания в нашем интернет-магазине или отправьте запрос на почту welcome transled. Тип БП: нестабилизированный постоянного тока Выходное напряжение номинальное значение : 18 В Номинальный ток: 1 A Длина выходного шнура: 1.

Блоки питания, адаптеры

Изменение цен происходит прямо в корзине заказа при добавлении второго товара. Акция распространяется на все товары магазина. Блок питания в защищенном металлическом ящике для подключения до ти потребителей напряжения 12 вольт и потребляемым тока до 20 ампер. Блок питания в защищенном металлическом ящике для подключения 6-ти потребителей напряжения 12 вольт и потребляемым тока до 5 ампер.

Запорожье, Хортицкий 8 окт. Запорожье, Хортицкий Сегодня

Блок питания для шуруповерта

Зарегистрироваться Логин или эл. Войти Запомнить меня. Блог Магазины Китая. Этот обзор планировался еще в начале апреля, но я все как-то откладывал и откладывал и вот наконец то дошли руки протестировать этот блок питания. Как я писал в прошлый раз, блок питания заказывался по просьбам некоторых читателей, которым интересен обзор мощного БП, в основном для применения с 3D принтерами.

Блок питания для шуруповерта 18 в своими руками – как продлить жизнь инструменту

Шуруповерт на аккумуляторной батарее применяется в строительной сфере. Он зарекомендовал себя очень хорошо благодаря его главному преимуществу — мобильности. Износ аккумулятора — основная причина покупки нового устройства, хотя некоторые сдают в мастерскую. Радиолюбители нашли выход из этой ситуации и предлагают использовать подручные материалы. Аккумулятора хватает на длительное время и к тому же можно приобрести еще один аккумулятор для этой модели, если объем работ велик и сроки поджимают. Несмотря на то, что АКБ используется в основном литий-ионная очень качественный тип аккумулятора , есть вероятность выхода из строя цепи питания, а также и самого автономного источника. Производится питание и подзарядка шуруповерта от сети В.

Аида БШ-Про 18В — блок питания для шуруповерта 18В . импульсный блок питания для аккумуляторных шуруповертов на 18 Вольт, АИДА БШ 18 PRO.

Блоки питания в Украине

Аккумуляторный шуруповерт — удобный и необходимый в хозяйстве инструмент. К сожалению, через года, даже при не очень интенсивной эксплуатации, аккумуляторы шуруповерта практически полностью теряют свою емкость. Исправный инструмент, а пользоваться нельзя… Что делать?

Мобильный шуруповерт на аккумуляторной батарее получил широкое распространение в строительстве. Одним из существенных недостатков модели является износ аккумулятора, при износе которого приходится покупать новый шуруповерт или искать аккумулятор. Нестандартное решение предлагают радиолюбители — сделать своими руками блок питания для шуруповерта 18 В. Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент.

Нужны клиенты? Регистрируйте компанию и добавляйте товары и услуги в каталог Zakupka.

Любой бытовой инструмент, способный функционировать автономно, имеет существенный недостаток. Да и найти его не всегда получится, особенно если шуруповерт старой модификации. Наиболее рациональное решение — подобрать комплектующие или переделать уже имеющийся блок питания от любого технического устройства. Это можно сделать и своими руками, без посторонней помощи. Это единственное, что сделать своими руками может даже дилетант.

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах. На 24В БП интересны еще.

Блоки питания для светодиодных модулей и светодиодных лент

Интерьерные — IP20
60 ватт 12 вольт IP20
30 ватт 12 вольт IP20
250 ватт 12 вольт IP20
200 ватт 12 вольт IP20
150 ватт 12 вольт IP20
15 ватт 12 вольт IP20
100 ватт 12 вольт IP20

Уличные — IP67
60 ватт 12 вольт IP67
30 ватт 12 вольт IP67
250 ватт 12 вольт IP67
200 ватт 12 вольт IP67
150 ватт 12 вольт IP67
100 ватт 12 вольт IP67

Тонкие — IP67 Slim
100 ватт 12 вольт IP67 — Slim / Тонкий

Блок питания 100 ватт 12 вольт IP67 — Slim / Тонкий

Основные характеристики
Напряжение питания	220 вольт
Выходное напряжение	12 вольт
Максимально допустимая мощность	100 ватт
Максимально допустимой ток	8. 3 ампер
Степень защиты от пыли и влаги	IP67
Индикатор питания	Нет
Подстройка выходного напряжения	Нет
Размеры	164х63х17 мм

Блок питания 15 ватт 12 вольт IP20

Миниатюрный, импульсный блок питания для светодиодных модулей и лент с минимальной мощности. Корпус имеет большое количество вентиляционных отверстий, что улучшает охлаждение. При этом зашита от пыли и влаги отсутствует. Установка блока возможно только в закрытых конструкциях, защищенных от влаги и пыли. Подключение осуществляется по средствам винтовой клеммой колодки, имеется контакт заземления. Блок питания снабжён индикатором питания и регулятором точной подстройки выходного напряжения.

Основные характеристики
Напряжение питания	220 вольт
Выходное напряжение	12 вольт
Максимально допустимая мощность	15 ватт
Максимально допустимой ток	1. 25 ампер
Степень защиты от пыли и влаги	IP20
Индикатор питания	Да
Подстройка выходного напряжения	Да
Размеры	70x39x30 мм

Блок питания 30 ватт 12 вольт IP67

Основные характеристики
Напряжение питания	220 вольт
Выходное напряжение	12 вольт
Максимально допустимая мощность	30 ватт
Максимально допустимой ток	2.5 ампер
Степень защиты от пыли и влаги	IP67
Индикатор питания	Нет
Подстройка выходного напряжения	Нет
Размеры	220x28x20 мм

Блок питания 30 ватт 12 вольт IP20

Основные характеристики
Напряжение питания	220 вольт
Выходное напряжение	12 вольт
Максимально допустимая мощность	15 ватт
Максимально допустимой ток	1.25 ампер
Степень защиты от пыли и влаги	IP20
Индикатор питания	Да
Подстройка выходного напряжения	Да
Размеры	70x39x30 мм

Блок питания 60 ватт 12 вольт IP67

Основные характеристики
Напряжение питания	220 вольт
Выходное напряжение	12 вольт
Максимально допустимая мощность	30 ватт
Максимально допустимой ток	2. 5 ампер
Степень защиты от пыли и влаги	IP67
Индикатор питания	Нет
Подстройка выходного напряжения	Нет
Размеры	220x28x20 мм

Блок питания 100 ватт 12 вольт IP67

Основные характеристики
Напряжение питания	220 вольт
Выходное напряжение	12 вольт
Максимально допустимая мощность	30 ватт
Максимально допустимой ток	2.5 ампер
Степень защиты от пыли и влаги	IP67
Индикатор питания	Нет
Подстройка выходного напряжения	Нет
Размеры	220x28x20 мм

Блок питания 60 ватт 12 вольт IP20

Основные характеристики
Напряжение питания	220 вольт
Выходное напряжение	12 вольт
Максимально допустимая мощность	15 ватт
Максимально допустимой ток	1.25 ампер
Степень защиты от пыли и влаги	IP20
Индикатор питания	Да
Подстройка выходного напряжения	Да
Размеры	70x39x30 мм

Блок питания 150 ватт 12 вольт IP67

Основные характеристики
Напряжение питания	220 вольт
Выходное напряжение	12 вольт
Максимально допустимая мощность	30 ватт
Максимально допустимой ток	2. 5 ампер
Степень защиты от пыли и влаги	IP67
Индикатор питания	Нет
Подстройка выходного напряжения	Нет
Размеры	220x28x20 мм

Блок питания 100 ватт 12 вольт IP20

Основные характеристики
Напряжение питания	220 вольт
Выходное напряжение	12 вольт
Максимально допустимая мощность	15 ватт
Максимально допустимой ток	1. 25 ампер
Степень защиты от пыли и влаги	IP20
Индикатор питания	Да
Подстройка выходного напряжения	Да
Размеры	70x39x30 мм

Блок питания 200 ватт 12 вольт IP67

Основные характеристики
Напряжение питания	220 вольт
Выходное напряжение	12 вольт
Максимально допустимая мощность	30 ватт
Максимально допустимой ток	2.5 ампер
Степень защиты от пыли и влаги	IP67
Индикатор питания	Нет
Подстройка выходного напряжения	Нет
Размеры	220x28x20 мм

Блок питания 150 ватт 12 вольт IP20

Основные характеристики
Напряжение питания	220 вольт
Выходное напряжение	12 вольт
Максимально допустимая мощность	15 ватт
Максимально допустимой ток	1.25 ампер
Степень защиты от пыли и влаги	IP20
Индикатор питания	Да
Подстройка выходного напряжения	Да
Размеры	70x39x30 мм

Блок питания 250 ватт 12 вольт IP67

Основные характеристики
Напряжение питания	220 вольт
Выходное напряжение	12 вольт
Максимально допустимая мощность	30 ватт
Максимально допустимой ток	2. 5 ампер
Степень защиты от пыли и влаги	IP67
Индикатор питания	Нет
Подстройка выходного напряжения	Нет
Размеры	220x28x20 мм

Блок питания 200 ватт 12 вольт IP20

Основные характеристики
Напряжение питания	220 вольт
Выходное напряжение	12 вольт
Максимально допустимая мощность	15 ватт
Максимально допустимой ток	1. 25 ампер
Степень защиты от пыли и влаги	IP20
Индикатор питания	Да
Подстройка выходного напряжения	Да
Размеры	70x39x30 мм

Блок питания 250 ватт 12 вольт IP20

Основные характеристики
Напряжение питания	220 вольт
Выходное напряжение	12 вольт
Максимально допустимая мощность	15 ватт
Максимально допустимой ток	1. 25 ампер
Степень защиты от пыли и влаги	IP20
Индикатор питания	Да
Подстройка выходного напряжения	Да
Размеры	70x39x30 мм

Почему выбирают нас

Вы работаете для людей, мы работаем для Вас!

Доставим сегодня

Возможность получения заказа в день обращения

Вся Россия

Доставляем товары во все регионы России

Экономь с нами

У нас самые низкие цены

Форма заказа

быстрый заказ

loading…

Наш менеджер свяжится с вам, уточнит все детали и подберет сопутствующие товары.

Очередной блок питания, на этот раз 12 Вольт, 20 Ампер и 240 Ватт

Что-то давно я не писал про блоки питания, хотя это одна из моих самых любимых тем. Кроме того я как-то обошел своим вниманием блоки питания на распространенное напряжение в 12 Вольт.
В этот раз я решил убить двух зайцев, поковырять блок питания на 12 Вольт с пассивным охлаждением.
Осмотр, тесты, выводы, как всегда под катом.

Почему мне нравится ковырять блоки питания особо расписывать смысла нет, а вот почему именно 12 Вольт, напишу.
Так уж сложилось, но блоки питания с выходным напряжением в 12 Вольт являются одними из самых популярных наряду с 5 Вольт и 19 Вольт.
5 Вольт используется для питания небольших устройств, но больше популярности добавило то, что такое же напряжение дает порт USB, потому и начали «плодиться» такие БП.
19 Вольт используются в ноутбуках, а также такие БП используются энтузиастами радиолюбителями для разного рода паяльных станций и усилителей, в основном из-за приемлемой мощности и компактности.
Ну а 12 Вольт просто для начала является безопасным напряжением и при этом позволяет передавать довольно большую мощность. Конечно на мой взгляд зачастую его можно (а иногда и нужно) на 24 Вольта, но это напряжение больше используется в промышленных устройствах.
В быту же от 12 Вольт можно питать получившие распространение светодиодные ленты для декоративной подсветки и освещения, от 12 Вольт питаются также системы видеонаблюдения, иногда небольшие компьютеры, а также разные граверы, 3D принтеры и т.п.

Вообще у меня в планах сделать несколько обзоров подобных БП, но с разной мощностью и сегодня ко мне на стол попал блок питания на 240 Ватт с пассивной системой охлаждения.
На данный момент распространенные безвентиляторные БП имеют мощность до 240-300 Ватт, причем вторые встречаются куда реже и я бы скорее сказал, что 240 Ватт это уже почти максимум.

На этом я закончу краткое вступление и перейду к предмету обзора.
БП в привычном металлическом корпусе, думаю многие видели подобные решения в продаже.
Упакован был в обычную белую коробку, на фото она не попала, да и не особо там есть на что смотреть.

Вход и выход выведены на один большой клеммник, сверху присутствует наклейка с указанием назначения контактов, но приклеили со сдвигом, что может сбить с толку неопытного пользователя.

Клеммник имеет защитную крышку, причем открывается она на 90 градусов, что является хоть и небольшим, но плюсом, так как есть варианты, где крышка не открывается полностью.

Справа от клеммника приютился подстроечный резистор и светодиод индикации включения блока питания.
Заявленные параметры — 12 Вольт 20 Ампер, реальный производитель неизвестен, маркировка стандартна для многих недорогих БП — S-240-12
Сбоку находится переключатель входного напряжения 110/200 Вольт, лучше перед первым включением проверить что он находится в правильном положении.
Дата выпуска конец 2016 года, так что БП можно сказать, свежий.

Для начала измеряем что на выходе у БП настроено.
Выставлено 12.3 Вольта, диапазон регулировки 10-14.5 Вольта. после проверки выставил что-то близкое к 12 Вольт.

Внешне осматривать больше нечего, потому снимаем верхнюю крышку и посмотрим что внутри.

А внутри блок питания ничем не отличается от других, подобных недорогих блоков.
Мне он сходу напомнил блок питания на 48 Вольт 240 Ватт, я бы даже сказал что они один в один.
Даже наверное не так, фактически это тот же БП, просто на другое напряжение, потому я в самом начале и написал, что реальный производитель неизвестен.

Классический осмотр начинки.
1. Входной фильтр, присутствует, хотя и не в полном объеме, отсутствует конденсатор после дросселя и варистор. К сожалению это черта подавляющего большинства китайских БП.
2. Помехоподавляющие конденсаторы в опасной цепи — Y1, в менее опасной, обычный высоковольтный, можно сказать что нормально.
3. Входной диодный мост установлен с запасом, 8 Ампер 1000 Вольт, но радиатор отсутствует. В предыдущем варианте диодный мост был на 20 Ампер.
Также рядом видны два термистора, включенные параллельно.
4. Входные конденсаторы Rubicong, закос под Rubicon, если бы еще параметры соответствовали заявленным, но об этом позже.
5. Пара высоковольтных транзисторов прижатых к алюминиевому корпусу, который работает как радиатор.
6. Силовой трансформатор явно промаркирован как 240 Ватт 12 Вольт. На вид довольно неплох, видны следы пропитки лаком.

Китайские производители продолжают штамповать свои блоки питания на классической элементной базе. Я не скажу что это плохо, но более именитые производители уже гораздо реже делают БП на базе TL494.
По своему это имеет свои плюсы, ремонт такого БП довольно прост, комплектующие есть везде, да и документации по ним очень много.

Как и в варианте 48 Вольт, здесь также использован усиленный вариант радиатора, выходная диодная сборка прижата к ребристому радиатору, который уже отводит часть тепла на корпус. Если в 48 Вольт версии это было не особо и нужно, то при токах в 20 Ампер такое решение не лишнее.

1. Выходной дроссель при вполне нормальных габаритах намотан всего в два провода, причем сечение провода сопоставимо с тем, что использовалось в БП 48 Вольт.
2. Выходные конденсаторы имеют заявленную емкость в 2200мкФ, производитель также неизвестен, впрочем я и не ожидал здесь увидеть конденсаторы от Nichicon или хотя бы Samwha.
3,4. А вот момент с прижимом силовых элементов я проверил отдельно, так как в прошлый раз у меня были большие нарекания по поводу крепежа диодной сборки. В данном случае все в принципе нормально. Можно немного попридираться к прижиму транзисторов (слева), но практика показала, что все в порядке.

Вынимаем плату из корпуса и посмотрим на качество пайки и поищем «косяки» производителя.

Высоковольтные транзисторы применены с запасом, можно не беспокоиться. К тому же корпус TO247, в котором они выполнены, улучшает отвод тепла на радиатор.
Выходная диодная сборка MBR30200 представляет собой два высоковольтных диода Шоттки. Я немного скептически отношусь к применению высоковольтных диодов Шоттки, так как у них уже нет преимущества перед обычными в плане падения напряжения, но остается преимущество в большей скорости переключения, т.е. динамические потери меньше.

Общий вид печатной платы снизу.

Пайка на вид вполне нормальная, в этой части БП все нормально, даже чисто.

Силовые дорожки дополнительно покрыты припоем для увеличения сечения, здесь также нареканий особо нет, хотя в некоторым местах на мой взгляд припоя маловато.

Но один неприятный момент я все таки нашел. Один из силовых контактов не очень хорошо пропаян. Можно конечно сказать, что там по три контакта на полюс, но ведь может так попасть, что он как раз окажется нагруженным. Собственно потому я всегда советую при покупке блоков питания проверять как они собраны. Хотя нет, корректнее сказать — при покупке недорогих блоков питания всегда проверять качество сборки.

На плате присутствует не совсем понятная мне маркировка, очень похоже, что плата рассчитана под БП мощностью до 365 Ватт, но это уже скорее с активным охлаждением (на плате есть место под разъем вентилятора, но сам разъем и необходимые компоненты отсутствуют).

Попутно измерил емкость конденсаторов.
Входные имеют суммарную емкость 166мкФ (два по 330 соединенные последовательно), хотя указано 470мкФ (соответственно суммарная 235), маловато для мощности в 240 Ватт.
Выходные в сумме дают около 6600, соответственно как указано 2200х3. Здесь вопросов нет, для блоков питания с подобными характеристиками это нормально, даже для фирменных. Правда в фирменных блоках питания стоит более качественные конденсаторы.

Так как схема блока питания практически идентична модели на 48 Вольт, то я просто внес соответствующие коррективы, а не рисовал ее с нуля. Не гарантирую 100% совпадение, но 99% думаю есть 🙂

Вот теперь можно проводить тесты.
В качестве тестового стенда использовались
1. Электронная нагрузка
2. Мультиметр
3. Осциллограф
4. Тепловизор
5. Термометр
6. Ручка и бумажка. На бумагу ссылки нет.

1. Режим холостого хода.
2. Нагрузка 5 Ампер, пульсации около 50мВ

1. Нагрузка 10 Ампер, напряжение лишь немного просело, пульсации остались на прежнем уровне
2. Нагрузка 15 Ампер, практически без изменений

Со времени проведения большого теста аккумуляторов я доработал нагрузку чтобы поднять максимальный ток до 30 Ампер. Но что-то пошло не совсем так, как было задумано и максимальный ток ограничен на уровне 16383мА (14 бит), потому для продолжения теста мне пришлось прибегнуть в обычным советским резисторам с сопротивлением 10Ом. при напряжении в 12 Вольт они обеспечивают ток нагрузки около 3.6 Ампера.

1. 20 Ампер, напряжение просело всего на 70мВ, уровень пульсация практически не отличается от предыдущих тестов и составляет 60мВ
2. В качестве дополнительного теста на нагрев я решил поднять выходное напряжение до 12.55 Вольта и погонять БП еще минут 15. Выходная мощность БП при этом была около 250 Ватт.
Как видно по фото, это практически никак не сказалось на результате.

В прошлом обзоре я был так удивлен качеством работы блока питания, что даже проводил тесты с полуторакратной перегрузкой. С БП мощностью 240 Ватт я снял 360 и только тогда начал откровенно волноваться по поводу перегрева.
Но в данном случае все немного печальнее. Для начала фото с тепловизора, снятое в самом конце теста при мощности 250 Ватт.
Самый горячий элемент — выходной дроссель, впрочем такая же картина была и при тесте БП 48 Вольт. Но как я тогда писал, на самом деле материал из которого изготовлен этот дроссель, не боится таких температур, ограничением является стойкость изоляции провода, которым он намотан.

Для компании сфотографировал нагрузочные резисторы, на которых рассеивалось всего около 50 Ватт. Электронная нагрузка при этом брала на себя около 200 Ватт, у нее температура радиаторов была 61 градус.

Как и раньше, я свел все данные в одну табличку.
Тестирование проходило при комнатной температуре, БП лежал горизонтально на столе, что несколько ухудшало тепловой режим, в вертикальном положении он охлаждался бы лучше.
Каждый этап длился 20 минут, затем шел замер температуры и повышение тока на одну ступень.
Последний этап был проведен как дополнительный и занял 15 минут, итого в сумме 20+20+20+20+15= 1ч 35мин.

Результаты заметно выше чем у БП на 48 Вольт, но я бы сказал что вполне терпимые. Самый нежный элемент — силовой трансформатор, не перегревается.

Как-то в комментариях затронули тему низкого КПД таких блоков питания и мне реально стало интересно, какой же КПД у них в реальности.
Конечно я не претендую на высокую точность, так как в процессе участвует много измерительных приборов и каждый имеет свою погрешность, но я постарался измерить максимально корректно.
И так. Я измерил потребляемую мощность БП без нагрузки, с нагрузкой 33, 66 и 100%, при этом у меня вышло:
Вход — Выход — КПД.
4.2 — 0 — 0
96.2 — 79 — 82%
189,3 — 159 — 84%
290,4 — 238 — 82%

Говорили, что КПД подобных БП около 60-70%, честно, мне не верилось. Но до этого я судил по количеству выделяемого тепла, потому как не заметить «лишние» 100 Ватт тепла тяжело, вот и решил провести этот тест, думаю что не зря.

Конечно в комментариях могут начать писать — а как же MeanWell, почему не MeanWell? Да, я очень хорошо отношусь к блокам питания этой фирмы, и очень часто их использую, потому решил ради интереса сравнить обозреваемый БП и БП фирмы MeanWell. Но стоит отметить, что сравнивал я с БП серии RS, а точнее — RS-150-12, т.е. 12 Вольт 150 Ватт. На данный момент стоимость этого БП составляет около 36 долларов — ссылка.
Блоки питания этой серии отличные, надежность действительно на высоком уровне, БП который вы видите, отработал в составе системы видеонаблюдения около 3 лет при нагрузке близкой к 90% и был заменен планово на новый.

Производитель же заявляет что —

Особенности:
Долговечные 105°C электролитические конденсаторы
Комплекс защит от короткого замыкания, перегрузки, перенапряжения
Электромагнитная совместимость: EN50082-2/EN61000-6-2 для тяжелой промышленности
Высокая рабочая температура до 70°C
Вибрации 5G
Малые размеры, высокая удельная мощность
Высокие КПД, долговечность и надежность
Все модули проходят 100% прогон

Но это относится именно к RS серии, обычные же БП MenWell серий S-ххх-хх немного проще, правда и стоят меньше.

Входной фильтр более полный, чем у обозреваемого, но варистора на входе все равно нет.

1. Термистор упакован в термоусадку, но что интересно, уже когда разбирал фото, то заметил, что термисторов два, причем второй «голый», он стоит справа от переключателя.
2. Входные конденсаторы Rubicon, а не RubiconG. Суммарная емкость 165мкФ при выходной мощности в 150 Ватт.
3. Высоковольтный транзистор имеет дополнительную изоляцию. ШИм контроллер применен другой, потому рядом совсем пусто.
4. Выходных диодных сборок две, причем у обоих на выводах присутствуют ферритовые бусины, что практически никогда не встречается в недорогих китайских БП. ТАкие же бусины есть и на некоторых конденсаторах.
5. А вот выходной дроссель изготовлен в лучших традициях Китая 🙂 Намотка кривая, закатали в какой то клей.
6. Выходные конденсаторы фирменные, емкость 1000х3 мкФ, напряжение 35 Вольт, что весьма правильно. У обозреваемого конденсаторы на 25 Вольт, но в двухтактной схеме это нормально (в компьютерных БП вообще на 16).

Сегодня не буду выделять плюсы и минусы, а просто опишу мое впечатление о блоке питания.
На мой взгляд это типичный «среднестатистический» китайский блок питания. Нагрев в пределах допуска, среднее качество сборки, но при этом низкий уровень пульсаций и отсутствие «дрейфа» выходного напряжения от прогрева (это довольно важно). Производитель не особо волнуется насчет комплектующих, об этом говорят непонятные конденсаторы на входе, если судить по маркировке, то емкость достаточна, если измерить, то занижена. Я в подобной ситуации просто добавил один конденсатор 100мкФх400В выпаянный из платы монитора.
Самые критичные элементы, которые в данном БП будут влиять на срок службы — выходные конденсаторы.
В остальном вполне нормальный блок питания, все тесты прошел без проблем, но получить такие результаты как с его 48 Вольт вариантом, я увы не смог. На мой взгляд средний блок питания за вполне приемлемые деньги.

Надеюсь что обзор был полезен, старался дать максимум информации.
