Как работает импульсный блок питания на микросхеме IR2153. Какие компоненты используются в схеме. Какие преимущества дает применение IR2153 в импульсных источниках питания. На что обратить внимание при сборке и настройке такого блока питания.
Принцип работы импульсного блока питания на IR2153
Импульсный блок питания на микросхеме IR2153 представляет собой высокоэффективный источник питания, работающий на повышенной частоте. Основные компоненты схемы:
- Микросхема IR2153 — драйвер затворов MOSFET-транзисторов со встроенным генератором
- Силовые MOSFET-транзисторы (обычно IRF740 или аналоги)
- Импульсный трансформатор
- Выпрямительные диоды и фильтрующие конденсаторы
Принцип работы заключается в следующем:
- IR2153 генерирует прямоугольные импульсы с частотой 20-100 кГц
- Эти импульсы управляют силовыми MOSFET-транзисторами, которые коммутируют первичную обмотку трансформатора
- Во вторичных обмотках трансформатора наводится переменное напряжение
- Это напряжение выпрямляется диодами и сглаживается конденсаторами
За счет высокой рабочей частоты значительно уменьшаются габариты трансформатора и фильтрующих элементов по сравнению с обычными линейными блоками питания.
Преимущества использования IR2153 в импульсных источниках питания
Микросхема IR2153 обладает рядом преимуществ, которые делают ее отличным выбором для построения импульсных блоков питания:
- Встроенный генератор прямоугольных импульсов упрощает схему
- Частота генерации легко регулируется внешними компонентами
- Имеет встроенную защиту от перегрузки и короткого замыкания
- Обеспечивает надежное управление силовыми MOSFET-транзисторами
- Низкое энергопотребление в режиме ожидания
- Широкий диапазон питающих напряжений (10-600В)
Все это позволяет создавать компактные и эффективные источники питания с минимальным количеством внешних компонентов.
Ключевые компоненты схемы импульсного блока питания на IR2153
Рассмотрим основные элементы типовой схемы:
- IR2153 — драйвер затворов MOSFET
- IRF740 или аналоги — силовые MOSFET-транзисторы
- Импульсный трансформатор на ферритовом сердечнике
- Диоды Шоттки для выпрямления (например, MBR20100)
- Электролитические конденсаторы большой емкости для фильтрации
- Резисторы и конденсаторы для задания частоты генерации
Правильный выбор этих компонентов критически важен для надежной работы блока питания. Особое внимание стоит уделить расчету и намотке трансформатора.
На что обратить внимание при сборке блока питания на IR2153
При самостоятельной сборке импульсного блока питания на IR2153 необходимо учитывать следующие моменты:
- Использовать качественные компоненты с соответствующими номиналами
- Обеспечить хороший теплоотвод для силовых транзисторов
- Правильно намотать и изолировать трансформатор
- Использовать толстые дорожки для силовых цепей на печатной плате
- Разместить снабберные цепи максимально близко к транзисторам
- Тщательно проверить монтаж перед первым включением
Соблюдение этих рекомендаций поможет собрать надежно работающий блок питания и избежать возможных проблем.
Типичные неисправности и способы их устранения
При неправильной сборке или эксплуатации импульсного блока питания на IR2153 могут возникнуть следующие проблемы:
- Перегрев силовых транзисторов — проверить теплоотвод и снабберные цепи
- Выход из строя микросхемы IR2153 — проверить питание и обвязку
- Нестабильное выходное напряжение — проверить фильтрующие конденсаторы
- Повышенный уровень пульсаций — доработать выходной фильтр
- Выход из строя при включении — проверить пусковую схему
При возникновении проблем рекомендуется последовательно проверить все узлы схемы, начиная с входных цепей. Часто помогает замена подозрительных компонентов на заведомо исправные.
Области применения импульсных блоков питания на IR2153
Благодаря своим преимуществам, импульсные блоки питания на базе IR2153 нашли широкое применение в различных областях:
- Источники питания для аудиоусилителей
- Лабораторные блоки питания
- Зарядные устройства
- Источники питания для светодиодного освещения
- Маломощные сварочные инверторы
- Источники питания для промышленной автоматики
Универсальность и простота схемы позволяют легко адаптировать ее под конкретные требования в широком диапазоне мощностей и напряжений.
Перспективы развития импульсных источников питания
Хотя IR2153 остается популярным решением, технологии импульсных источников питания продолжают развиваться. Основные тенденции:
- Повышение рабочих частот для уменьшения габаритов
- Использование GaN и SiC транзисторов
- Внедрение цифрового управления
- Повышение КПД и удельной мощности
Однако базовые принципы работы, заложенные в схеме на IR2153, остаются актуальными и находят применение в современных решениях. Это делает изучение таких схем полезным для понимания основ импульсных источников питания.
Сетевой импульсный блок питания +-25В для УМЗЧ (IR2151, IRF740)
Принципиальная схема сетевого импульсного источника питания для УНЧ, выходное напряжение +-25В при токе до 4,5А (примерно 200Вт). Схема собрана на микросхеме IR2153 и транзисторах IRF740. Приведены полезные советы по сборке и наладке устройства.
Хочу предложить небольшой обзор по данной схеме. Как-то была нужда собрать человеку простенький УНЧ, был найден корпус от старого предусилителя «радиотехника».
Места в корпусе много, но уместить сетевой трансформатор не получилось, корпус оказался по высоте маловат. Было решено собрать импульсный блок питания на микросхеме ir2153, как раз одна валялась без дела.
Принципиальная схема
Изначально за основу была взята схема с [1] — настоятельно рекомендую не собирать так как там предложено, иначе можно устроить пожар или взрыв, схема с фатальной ошибкой и не одной.
Рис. 1. Схема импульсного блока питания, взятая за основу.
Исправил ошибки на той схеме и добавил еще несколько элементов (показаны красными стрелками), чтобы данный импульсник был годен для питания УНЧ.
Рис. 2. Схема импульсного блока питания для УМЗЧ мощностью до 200Вт.
В первой схеме основная ошибка — нет разделительного конденсатора между полевыми транзисторами и трансформатором, без этого конденсатора транзисторы сразу же взорвутся при включении, или через пару минут как раскалятся…
У микросхемы IR2153 первый вывод — это плюс питания, поскольку напряжение на выводе 1 микросхемы в пределах 16-18 вольт то конденсатор должен быть на порядок выше по напряжению, а не впритык как указано на первоначальной схеме — на 16В. Можно установить конденсатор на напряжение 25В, я поставил на 35В.
Идем дальше, запитывать микросхему так как указано на первоначальной схеме через диод и резистор в 18К, нельзя!! Посмотрите как запитывается микросхемы IR2153 у меня (рисунок 2), а не непосредственно от переменки 220вольт (рисунок 1).
В схеме на рисунке 1 скачек напряжения в сети сразу же приведет к сгоранию микросхемы, хорошо если просто работать все перестанет, а так опять же взорвутся транзисторы.
Вот эти три ошибки на схеме с рисунка 1 могут привести к очень печальным последствиям!
Дроссель балласта люминесцентной лампы
- Первый вариант: феррит марки 2500НМС1 имеющий размер Ш 5х5 с зазором 0,2 мм. Обмотка выполнена проводом ПЭВ-2 диаметром 0,2 мм и содержит 100 витков.
- Второй вариант: феррит марки 2000НМ имеющий размер Ш 6х6 с зазором 0,25 мм. Обмотка выполнена проводом ПЭВ-2 диаметром 0,2 мм и содержит 135 витков.
Люминесцентные лампы можно питать не только от сети 220 вольт, но и от мощных стационарных источников питания, к примеру, питание люминесцентной лампы от 12 вольт.
Детали и конструкция
Дроссель фильтра по питанию 220 Вольт (Др1) взят из импульсного БП от телевизора, подойдет любой с учетом того какую мощность желаете получить… Варистор — любой на 10 ом, только не от зарядки для телефона и подобных маломощных импульсных БП.
Индуктивность по 25 Вольтам (L) взята от компьютерного БП на 450ватт, лишние обмотки были смотаны — оставляем только те что намотаны толстым проводом.
Высокочастотный трансформатор Tr1 взят оттуда же, подробно остановлюсь на его намотке с нуля. Разобрать такой трансформатор не расколов феррит достаточно сложно. Чтобы упростить задачу, нужно положить его на плиту и нагреть до сотни градусов, иными словами как только капелька воды на феррите будет кипеть — значит можно разбирать.
При таком нагреве, клей становится мягким и половинки феррита легко вытаскиваются из каркаса с обмоткой. При намотке трансформаторов в импульсных схемах рекомендуют мотать обмотки несколькими проводами — до 8 штук одновременно.
Делать так совсем не обязательно, первичную обмотку I мотал одним эмалированным медным проводом диаметром 0,45 мм — 49 витков. Вторичные обмотки II и III мотал двумя проводами диаметром 0,8 мм — по 8 витков в каждой.
Диоды выпрямителя ставим быстродействующие — из отечественных подойдут КД213 или КД212.
У последних ток нагрузки по справочнику — 1А, а у КД213 — 10А. Подойдут диоды с граничной рабочей частотой 100кгц.
Вместо транзистора IRF740 можно поставить IRF840 и им подобные. Радиатор под транзисторы можно поставить в два раза меньше, при полной длительной нагрузке транзисторы греются не очень сильно — на ощупь градусов 45. Транзисторы обязательно нужно ставить на радиатор через изолирующие прокладки.
Вместо диодов RL205 можно поставить любой диодный мост с максимальным постоянным обратным напряжением 600В и максимальным постоянным прямым током 6А.
Переходная емкость (0,1мкФ) между транзисторами и трансформатором должна быть обязательно на напряжение 630В!
С указанными номиналами данная схема обеспечивает выходную мощность примерно 200 Вт при токе до 4,5А.
Печатку к схеме БП не делал — сразу рисовал на текстолите. У каждого детали и их варианты расположения могут быть разные. Схема простая и нарисовать свою печатку не составит большого труда.
Вот что получилось у меня:
Рис.
3. План моей печатной платы для импульсного сетевого блока питания.
Как видно из наброска, вместо разделительного конденсатора между транзисторами и трансформатором у меня установлены три штуки. Пришлось так поступить поскольку как не было одного на нужное напряжение, в итоге собрал из разных конденсаторов с общей емкостью в 0,5мкФ.
Самый идеальный вариант будет — 1мкФ на 630В. Но все работает вполне нормально и с емкостью на 0,1мкФ и с емкостью на 0,5мкФ.
Рис. 4. Готовая печатная плата для импульсного источника питания (вид со стороны соединений).
Рис. 5. Готовая плата импульсного источника питания (вид со стороны деталей).

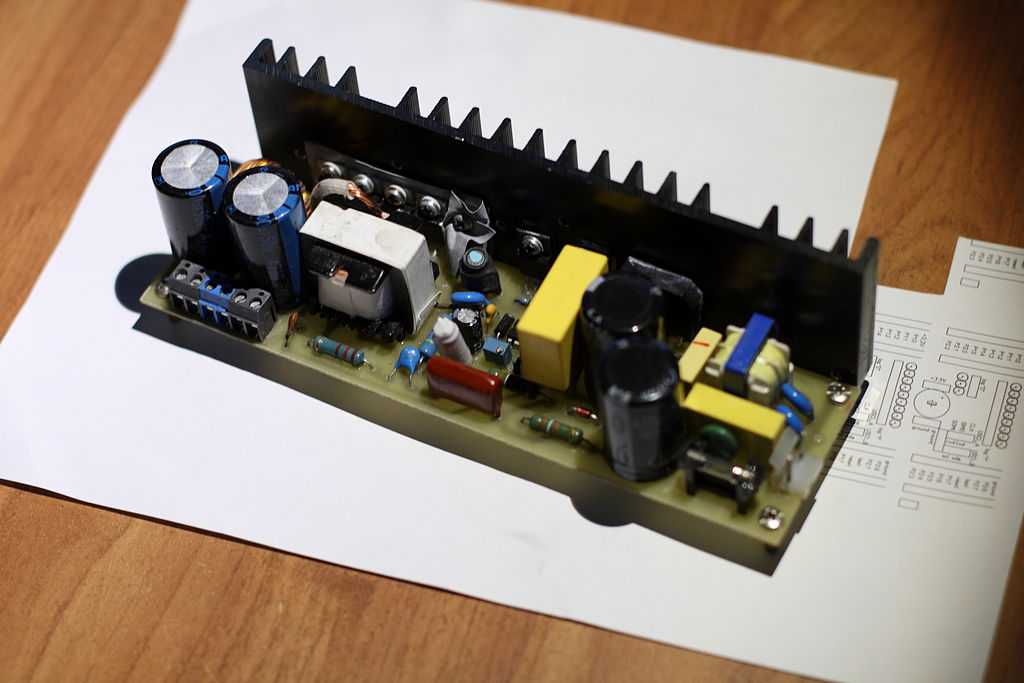

Рис. 6. Самодельный сетевой импульсный блок питания для УМЗЧ.
Рис. 7. Внешний вид сетевого импульсного БП для усилителя мощности НЧ.
Детали балласта люминесцентной лампы
Электролитические конденсаторы типа К50-68, неполярные — К10-17б , К73-17. Минимальное напряжение конденсатора С5 должно быть не менее 400 В.
Диод VD5 обязан быть типа ultra-fast рассчитанным на обратное напряжение не менее 400 В. Им могут быть следующие диоды: BYV26D, 11DF4, BYV26C, BYV26B, HER156, HER157, HER105, SF28, HER205, HER106, HER206, SF106. Микросхему IR2151 возможно заменить на IR2153, IR2152, IR2155.
Возможна замена транзисторов: КП728, КП726, IRF730, IRF740, IRF840, КП770Д, КП751А. Термистор R7 возможно поменять на В59339-А1801-Р20 или же на В59339-А1501-Р20, B59320-J120-A20. Хотя иногда данный термистор можно исключить из схемы. Для этого попробуйте запустить лампу без термистора. Если она включается уверенно, без многократных вспышек, то термистор можно не устанавливать.
Форум РадиоКот • Просмотр темы
| Seriyvolk писал(а): два резистора, чтоб разрядить два конденсатора. Логично ведь? Бл… НЕЛОГИЧНО. 2 конденсатора соединены последовательно. Нахрена 2 резистора, если можно один? Starichok51 писал(а): за тем, чтобы ты спросил… Затем, что: prinv писал(а): Выравнивают. _________________ | |
| Вернуться наверх | |
И разряжают тоже.| Starichok51 | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Сб авг 17, 2013 19:14:19 |
| тем, кто в танке, еще раз повторю: Цитата: ы сравни ток через ключи в Амперах и ток через эти резисторы в миллиамперах, разница в тыщу раз… _________________ Мудрость приходит вместе с импотенцией… | |
| Вернуться наверх | |
| Телекот | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Сб авг 17, 2013 22:46:50 |
Если схема с двумя электролитами то эти резисторы выравнивают напряжение на конденсаторах, поскольку ток утечки разный у конденсаторов. Ток через эти резисторы на много больше тока утечки. Просто надо читать старые книжки там часто писали про последовательное соединение транзисторов, конденсаторов и диодов. А большой ток через транзисторы здесь не причём так как существует разделительный конденсатор малой ёмкости, и он не влияет на распределение напряжений на электролитах. https://cxembl.net/spravochnyie-material … e-kondens/ Можно почитать, полезно. _________________ Хоть оптика и увеличивает изображения но, глядя через оптический прицел, все проблемы мельчают. Последний раз редактировалось Телекот Вс авг 18, 2013 01:24:00, всего редактировалось 2 раз(а). | |
| Вернуться наверх | |
| prinv | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Вс авг 18, 2013 01:00:45 |
| Телекот всё правильно объяснил. _________________ Никакая контра не уйдёт от нас | |
| Вернуться наверх | |
| Телекот | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Вс авг 18, 2013 01:16:34 |
Правда я говорил про схему с двумя электролитами, а в схеме с одним электролитом достаточно плёночные конденсаторы поставить на 400в и не замораживаться с резисторами, это избавит от не приятных последствий при настройке и отладки схемы. Прекрасно работают схемы с одним конденсатором на землю_________________ Хоть оптика и увеличивает изображения но, глядя через оптический прицел, все проблемы мельчают. | |
| Вернуться наверх | |
| Философский Кот | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Вс авг 18, 2013 07:22:09 |
| prinv писал(а): Телекот всё правильно объяснил. +1 Starichok51 писал(а): тем, кто в танке Вам следует попробовать соединить 2 конденсатора последовательно. Одинаковых. Но подобрать так, чтоб напряжения на них разные были. А тогда попробовать прицепить резисторы. Потом делайте замеры с нагрузкой и без. _________________ | |
| Вернуться наверх | |
| Enman | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Вс авг 18, 2013 08:03:28 |
| Карма: 73 Рейтинг сообщений: 1401 Зарегистрирован: Пт янв 28, 2011 21:28:48 Сообщений: 7733 Рейтинг сообщения: 0 | Реально ремонтировал блок питания компа(на 494), у которого один резистор(имп) 150К был в обрыве, унесло транзисторы силовые и предварительные, и оба 470мкФ. Видимо, начинается перекос постоянки, имп ток течёт больше через один электролит и транзистор со всеми вытекающими….Ведь причин обрыва 150К просто нет, кроме как судьба(или качество)… |
| Вернуться наверх | |
| Starichok51 | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Пн авг 19, 2013 04:16:03 |
| все дело в том, что в блоке питания конденсаторы не бывают без нагрузки. и вот, нагрузка, как раз, и может создать разбаланс напряжения на конденсаторах, и резисторы по 100-300 кОм этот разбаланс от нагрузки устранить не в состоянии. и рассматривать «голые» конденсаторы, без нагрузки, просто не имеет никакого смысла. _________________ Мудрость приходит вместе с импотенцией… | |
| Вернуться наверх | |
| mike000 | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Ср авг 21, 2013 18:52:30 |
Всех приветствую! Перечитал тему, но хоть тресни не могу найти ответ на свои вопросы (хотя помню, что когда-то всё это уже здесь читал Буду благодарен, если ткнете носом. Собрал и запустил эту схему: Проверку через лампу блок прошел успешно (вспыхнула — погасла). Нагрузку держит отлично. Грузил на 190 Вт — через 10 мин. работы радиатор транзисторов практически холодный. Проблемы банальные — катастрофически греется резистор снаббера (100 Ом, 5 Вт.) Ненамного меньше греется гасящий резистор 18 кОм (2 Вт.) Как бороться? Если не бороться, боюсь, они сами выпаяются из платы И еще неприятность. Выходные напряжения в плечах отличаются на 1 Вольт (49 В -0- 50 В), хотя вторичные обмотки идентичны, намотаны вместе, виток к витку. Откуда эта разница? Если бы ошибся на 1 виток, разница должна была быть больше. Изменения в схеме. Транзисторы — IRF740, затворные резисторы шунтированы диодами 1n4148. Трансформатор — на кольце 45*28*12, марка M2000НM, первичная обмотка — 60 витков. Частота генератора — 40 кГц. | |
| Вернуться наверх | |
| Сергеj | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Ср авг 21, 2013 19:00:23 |
| Уменьшай снабберный конденсатор в 2-3 раза | |
| Вернуться наверх | |
| Seriyvolk | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Ср авг 21, 2013 19:46:36 |
| mike000 писал(а): Ненамного меньше греется гасящий резистор 18 кОм Если интересно, могу предложить хорошую схему самопитания из трёх деталей, собрать которую можно даже навесом на готовой плате. По снабберу тёзка уже ответил. Чрезмерный нагрев свидетельствует о не совсем качественной намотке силового транса. _________________ Прибор, защищённый предохранителем, сгорает первым, защитив предохранитель. Закон Мерфи. | |
| Вернуться наверх | |
Тогда этот резистор можно будет увеличить даже до 200 кОм и греться он не будет.| Сергеj | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Ср авг 21, 2013 19:54:03 |
| Щас посмотрел свой ИИП, гасящий резистор стоит 15 кОм. Слегка потемнел, вторая зеленая полоска на резисторе стала черной(даже тестером замерил, подумал что по ошибке 10 кОм втулил). До этого ставил резистор 18 кОм -грелся, но пальцы не обжигало. | |
| Вернуться наверх | |
| mike000 | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Ср авг 21, 2013 20:08:16 |
| Seriyvolk писал(а): Если интересно, могу предложить хорошую схему самопитания из трёх деталей, собрать которую можно даже навесом на готовой плате. Конечно интересно Самое смешное, что я думал, что по качеству намотки это лучший мой трансформатор Видать где-то напорол. | |
| Вернуться наверх | |
| Seriyvolk | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Ср авг 21, 2013 21:26:19 |
| Кондёр подберёшь, пока на ИРке не станет ближе к 15 вольтам, примерно от 300 до 600 пФ, его напряжение не меньше 400 вольт, желательно керамика. Диоды почти любые. Пойдут такие, как ты в бутстреп ставил. (1-8 нога ИРки). Кондёр можно подключить и прямо к 6-й ноге ИРки. mike000 писал(а): я думал, что по качеству намотки это лучший мой трансформатор Не беда! Когда уже не к чему стремится, то теряется цель в жизни. У тебя есть к чему. Стремись! _________________ Прибор, защищённый предохранителем, сгорает первым, защитив предохранитель. Закон Мерфи. | |
| Вернуться наверх | |
| Телекот | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Чт авг 22, 2013 00:17:37 |
| mike000 писал(а): Проблемы банальные — катастрофически греется резистор снаббера (100 Ом, 5 Вт. Куда такой номинал резистора, при таком номинале он не может нечего погасить из поразительных колебаний. Резистор надо уменьшать до 15-20 ом, нагрев сразу станет меньше. вот почему у вас 18к греется не знаю может где ошибка, я ставлю на 15к и температура не превышает 70 градусов. НЕ могу предположить как они у вас сами выпаиваются из платы. Для такой температуры нужна мощность в 10 раз больше. А на резисторе 15к при однополупериодной схеме питания выделяется 1,2-1,8вт, так что надо просто поставить резистор на 2вт. На схеме резистор на 1 вт надо оставить на совести автора. _________________ Хоть оптика и увеличивает изображения но, глядя через оптический прицел, все проблемы мельчают. Последний раз редактировалось Телекот Чт авг 22, 2013 07:13:40, всего редактировалось 3 раз(а). | |
| Вернуться наверх | |
) Ненамного меньше греется гасящий резистор 18 кОм (2 Вт.) Как бороться?| Философский Кот | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Чт авг 22, 2013 05:31:37 |
Резистор бутстрёпа (гасящий, то бишь) лучше ставить сразу на 5Вт (белый такой «цементник»). Места занимает не намного больше, чем МЛТ-2, зато не будет так адово нагреваться.mike000 писал(а): Выходные напряжения в плечах отличаются на 1 Вольт (49 В -0- 50 В) Можно попробовать поставить параллельно выходным электролитам по резистору килоом, эдак, на 47. Резисторы подобрать, чтоб разброс сопротивлений был мал. Возможно, поможет. _________________ | |
| Вернуться наверх | |
| Jorg63 | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Чт авг 22, 2013 09:04:30 |
| Карма: 5 Рейтинг сообщений: 58 Зарегистрирован: Пт фев 24, 2012 15:11:44 Сообщений: 1063 Рейтинг сообщения: 0 | Мужики! что вы к этому резаку привязались? нормально работает микра резаком 68 -100ком при условии самопитания от вых напряжения первички на импульсном выпрямителе.Работают 3 устройства с таким самопитанием и в ус не дуют и резак еле теплый,,и само интересное от 150 вольт входного напряжения сети работает блок питания. Только с поправкой на понижения вых напряжения.это момент я акцентировал ранее,но никто не обратил внимание. |
| Вернуться наверх | |
| Телекот | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Чт авг 22, 2013 09:20:15 |
| Это только если использовать стабилизацию питания микросхемы. _________________ Хоть оптика и увеличивает изображения но, глядя через оптический прицел, все проблемы мельчают. | |
| Вернуться наверх | |
| ALeX | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Чт авг 22, 2013 22:13:40 |
| Зарегистрирован: Ср июн 20, 2012 11:41:05 Сообщений: 39 Рейтинг сообщения: 0 | Всем привет. Мучаюсь с этим БПшником уже неделю, а точнее связкой БП+УНЧ на IR2153+TDA7294, в итоге 2 десятка паленых транзисторов. Вообщем схему я собрал, она работает, делал именно по этой схеме только вторичка у меня перемотанная, в итоге на выходе +/-37вольт, 4700uf на плече. также зашунтировал керамикой 0.1 питание микры. БПшник суперский, держит нагрузку, в усилок не дает абсолютно никаких помех, но вот беда — он через раз хлопает сетевой предохранитель. Схему проверял 100500 раз, номиналы деталей тоже, ну хоть убей, один раз запускается нормально работает, потом включаешь бах и все — ключи и микра под замену и все опять работает до следуюшего взрыва. Диодный мост стоит 10А — остается живой, иногда выгорали 26Ом, но потом как начал ставить слабенький предохранитель они живые остаются. Пробовал IR2153, IR2151, транзюки ставил IRF74 840 IRFBC40, все это уже в мусорке. БП стреляет только при старте, я его проверял под нагрузкой 300W (2xTDA7294 грели резисторы 4Ом) проработал полчаса без проблем. Также он у меня ниразу не стрелял пока на выходе не было TDAшек. Возможно они дают какой-то импульс… TDAшки посажены на один огромный радиатор вместе с ключами и выходными диодами. Господа, помогите советом, в чем беда? |
| Вернуться наверх | |
| hax | Заголовок сообщения: Re: Импульсный блок питания усилителя на IR2151-IR2153 Добавлено: Чт авг 22, 2013 23:20:56 |
| Собрал блок питания по приложенной схеме. Трансформатор взял от компьютерного БП без перемотки, разделил «косу» и втиснул 4 витка для самопитания. Сам блок работает нормально, 27В с просадкой до 25В на 4А, но греется трансформатор до 50 градусов на холостом ходу. Это нормально? Частоту мерял осциллографом, подключив внешнее питание 13В к ирке — 32кГц. Пробовал поднять до 40кГц — не помогает. При продолжительной нагрузке 1А с одного выхода все элементы кроме транса — меньше 40 градусов, больше не проверял. От чего зависит нагрев трансформатора? У меня выпрямительная часть неудачно получилась — может в расположении косы и дросселей дело? | |
| Вернуться наверх | |
Полупроводниковые и системные решения — Infineon Technologies
2023 финансовый год
Результаты первого квартала
2 февраля 2023 года
Дополнительная информация
Полупроводники – ключевой фактор декарбонизации
Докладчик DLD23 Андреас Уршиц, директор по маркетингу, о решающей роли полупроводников в зеленой энергетике и повышении устойчивости Европы
Прочитай сейчас
Модули PrimePACK™ для центральных солнечных инверторов
Модули PrimePACK™ IGBT на 2300 В обеспечивают непрерывную работу при постоянном напряжении 1500 В
Скачать технический документ
Вы доверяете машине будущего?
С помощью надежной электроники Infineon мы обеспечиваем доверие к автомобилю завтрашнего дня, прокладывая путь с помощью нашей кибербезопасности, безопасности и высококачественных компонентов
Узнать больше
Поддержание хорошего здоровья с помощью интеллектуальных устройств
Хорошее здоровье все чаще означает принятие на себя ответственности за свое здоровье путем улучшения самочувствия для предотвращения болезней.
Откройте для себя потенциал Интернета вещей для улучшения здоровья.
Умные медицинские приборы
Обязательные учебные пособия: простой способ перехода на USB-C
Планируете питать электронные устройства через USB-C? Используйте наш высокоинтегрированный контроллер порта USB Type-C, чтобы легко заменить устаревшие цилиндрические разъемы
СмотриЦифровая трансформация разработки продуктов
Узнайте, как инновации продуктов, основанные на данных, повышают рентабельность продуктов IoT, из нового отчета Aberdeen Strategy & Research
Учить больше
Новости
12 января 2023 г.
| Business & Financial Press
Infineon и Resonac объявляют о расширении сотрудничества и новом многолетнем соглашении на поставку материалов из карбида кремния (SiC)
11 января 2023 г. | Business & Financial Press
Как технологии влияют на здоровье человека: Infineon представляет интеллектуальные полупроводниковые решения для здорового образа жизни
Новости рынка
26 января 2023 г. | Новости рынка
Sentry Enterprises и Infineon сотрудничают для обеспечения биометрического контроля доступа и холодного хранения криптокошельков
Посетите Infineon в Twitter
Высокий напряжение высокого мощного напряжения ток. Получителю Драйвер моста. Введение
Блог Блог Высокий напряжение мощности Ток Полудень Драйвер Бридж Введение
Автор: Kynix
Дата: 2018-01-02
С новым годом! 2017 год превратился в прошедшее время, что бы вы ни испытали в прошлом году, давайте вместе отметим приход 2018 года! Сегодня я хотел бы показать вам силовые проекты, связанные с высоковольтным мостовым драйвером, использующим IR2153 и IGBT. Фото проекта Это высоковольтный полумостовой драйвер. О IGBT и IR2153 Плата альфа-моста на основе IGBT была разработана для различных приложений, таких как драйвер индукционного нагревателя и драйвер катушки Тесла, SMPS и т. д. Высоковольтные IGBT используются для удовлетворения требований высокой мощности. IGBT NGTB40N120FL2WG от ON semi и IR2153 от Infineon semiconductor являются важными частями схемы, IR2153 представляет собой микросхему драйвера затвора со встроенным генератором, 40A/1200V IGBT может выдерживать большие токи. Схема драйвера затвора работает с напряжением 15 В постоянного тока и питанием нагрузки от 60 В до 400 В постоянного тока. IR2153D(S) представляют собой улучшенную версию микросхем драйвера затвора Popular IR2155 и IR2151 и содержат высоковольтный полумостовой драйвер затвора с входным генератором, аналогичным стандартному таймеру CMO 555. Частота колебаний регулируется встроенным подстроечным потенциометром, диапазон частот прибл. От 12 кГц до 100 кГц, рабочий цикл 50%. Примечание. Особенности Источник питания нагрузки от 60 до 400 В постоянного тока Питание драйвера затвора 15 В пост. тока Диапазон частот от 12 кГц до 100 кГц, возможен другой диапазон частот, изменить R5, PR1, C8 Рабочий цикл прибл. 50% PR1: Подстроечный потенциометр для установки частоты CN3: питание логики 15 В пост. тока CN1: вход питания постоянного тока CN2: нагрузка L1 Schematic Tesla Coil Пример Список деталей 0006 Соединения Примечание 1: схема снабжена несколькими дополнительными компонентами, которые могут использоваться в соответствии с требованиями приложения, другие компоненты могут быть исключены, как указано в спецификации 2: Диапазон частот определяется конденсатором ТТ (C8) и значением подстроечного потенциометра. Соответствующее значение для требуемого диапазона частот см. в техническом описании. C8 1Kpf, R5=7k5 и PR1=50K обеспечивают диапазон частот от 12 кГц до 100 кГц. 3. Можно использовать другие полевые МОП-транзисторы или IGBT в соответствии с вашими требованиями к току и напряжению. 4: Эта плата также может использоваться в качестве драйвера полумоста с использованием IR2101/IR2104 и Mosfet, разъем CN3, контакт 1 HIN, контакт 2 LIN, не использовать следующие компоненты R5, PR1, C8 для использования IR2101/IR2105 5: для IGBT требуется радиатор большого размера. Kynix Компания Kynix была основана в 2008 году и специализируется на дистрибуции электронных компонентов. Мы придерживаемся честности и этики как нашей философии бизнеса и постепенно создали отличную репутацию и доверие в нашем международном бизнесе. Предыдущая статьяСледующая статья ЕСМ100УС24 Компания: XP Power Примечание: ПРЕОБРАЗОВАТЕЛЬ AC/DC 24 В 100 Вт Купить ЭКС130УС12 Компания: XP Power Примечание: ПРЕОБРАЗОВАТЕЛЬ AC/DC 12 В 100 Вт Купить ПМК-24В300В1БА Компания: Дельта Электроникс Примечание: ПРЕОБРАЗОВАТЕЛЬ AC/DC 24 В 12 В 300 Вт Купить РВС150Б24 Компания: Корпорация ТДК Примечание: ПРЕОБРАЗОВАТЕЛЬ AC/DC 24 В 156 Вт Купить ДПП50-24 Компания: Корпорация ТДК Примечание: ПРЕОБРАЗОВАТЕЛЬ AC/DC 24 В 50 Вт Купить ННС3012 Компания: Корпорация ТДК Примечание: ПРЕОБРАЗОВАТЕЛЬ AC/DC 12 В 30 Вт Купить Лх2501-2Р Компания:BEL POWER Примечание: ПРЕОБРАЗОВАТЕЛЬ AC/DC 15 В 70 Вт Купить ЛДК60Ф-1-СН Компания:Cosel Примечание: Импульсные блоки питания AC/DC PS Купить ИРМ-20-12 Компания: Корпорация ТДК Примечание: Модули питания переменного/постоянного тока 12 В, 1,8 А, 21,6 Вт, 85–264 В, Encap PS Запрос СР20.241 Компания:PULS LP Примечание: Купить Подпишитесь на Kynix! Введение Конденсаторы в настоящее время широко используются в качестве развязывающих конденсаторов, блокирующих конденсаторов по постоянному току или согласующих конденсаторов из-за их характеристик блокировки постоянного тока при прохождении переменного тока. ВведениеУсилитель мощности звука — это устройство, используемое для привода динамика для воспроизведения звука, тем самым воспроизводя звук. Он используется во всех электронных продуктах, производящих звук, который усиливает… Введение Как новичок, каковы функции конденсаторов в цепи? Конденсатор — это пассивный электронный компонент, который хранит и выделяет энергию. Его уникальной характеристикой является блокирование прямых… Введение Датчик температуры, измерительный прибор, использует различные физические свойства вещества для преобразования теплового количества в физическое количество, включая расширение, сопротивление,…
. IR2153 обладает большей функциональностью и проще в использовании, чем предыдущие микросхемы. На выводе CT реализована функция отключения, так что оба выхода драйвера затвора могут быть отключены с помощью управляющего сигнала низкого напряжения. Кроме того, ширина выходного импульса драйвера затвора остается неизменной после достижения порога блокировки при пониженном напряжении на VCC, что приводит к более стабильному профилю частоты в зависимости от времени при запуске. Помехоустойчивость была значительно улучшена как за счет снижения пикового значения di/dt драйверов затвора, так и за счет увеличения гистерезиса блокировки при пониженном напряжении до 1 В. Наконец, особое внимание было уделено максимальному повышению устойчивости устройства к защелкам и обеспечению всесторонней защиты от электростатических разрядов на всех контактах.
Примите соответствующие меры предосторожности, так как в этом блоке питания используется опасное для жизни напряжение!
Об авторе
Благодаря точному предложению, отличному кредиту, разумной цене, надежному качеству, быстрой доставке и аутентичному обслуживанию мы завоевали похвалу большинства клиентов. Лучшие продажи блоков питания
Фото Информация о детали Цена (долл. США) Цена: 1+: $99,60000 10+: 93,96227 $ 100+: 88,64365 $ 500+: $83,62608 1000+: 78,89253 $
html»> Цена: 1+: 86,82000 $ 10+: 81, $ 100+: 77,26949 $ 500+: 72,89574 $ 1000+: 68,76957 $ Цена: 1+: 84,14640 $ 10+: 79,38340 $ 100+: 74,89000 $ 500+: 70,65094 $ 1000+: 66,65183 $
html»> Цена: 1+: 83,65550 $ 10+: 78,92028 $ 100+: 74,45310 $ 500+: 70,23877 $ 1000+: 66,26299 $ Цена: 1+: 76,40480 $ 10+: 72,08000 $ 100+: 68,00000 $ 500+: 64,15095 $ 1000+: 60,51976 $ html»>
Цена: 1+: 682,00000 $ 10+: 643,39623 $ 100+: 606,97757 $ 500+: 572,62035 $ 1000+: 540,20788 $ Цена: 1+: 670,50000 $ 10+: 632,54717 $ 100+: $596,74261 500+: $562,96473 1000+: 531,09880 $ В наличии: под заказ
html»> Цена: 1+: 606,07000 $ 10+: 571,76416 $ 100+: $539,40015 500+: $508,86806 1000+: 480,06421 $ Цена:
Вызов Цена: 1+: 817,71580 $ 10+: 771,43000 $ 100+: 727,76415 $ 500+: 686,56995 $ 1000+: 647,70750 $ Посмотреть больше >> Популярная статья
Как заряжается конденсатор в цепи постоянного тока?
Но на практике… Что такое искажение усилителя мощности и его расчет?
Конденсатор Функция и использование объясняются 20 вопросами
Топ 4 датчика температуры Основной обзор
Популярные запчасти
КМПК8260АЗУПИББ Производитель: Freescale / NXP Упаковка: 480-LBGA Описание: 1-ядерный микропроцессор, 32-разрядная связь; RISC CPM PowerPC G2 0°C ~ 105°C (TA) Лоток Альтернативная упаковка MPC82xx 200MHz 408-TBGA (37,5×37,5) АД9430БСВЗ-170 Производитель: Analog Devices Inc.
Похожие записи
