Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания это. Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания: ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹, прСимущСства ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания. Как Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания. Π§Π΅ΠΌ отличаСтся ΠΎΡ‚ Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠ³ΠΎ. КакиС прСимущСства Ρƒ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания. Π“Π΄Π΅ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ питания. ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ Ρ‚ΠΈΠΏΡ‹ ΠΈ характСристики ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания (SMPS — Switched-Mode Power Supply) — это элСктронноС устройство, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΡΠ½Π΅Ρ€Π³ΠΈΡŽ ΠΈΠ· ΠΎΠ΄Π½ΠΎΠ³ΠΎ Π²ΠΈΠ΄Π° Π² Π΄Ρ€ΡƒΠ³ΠΎΠΉ с высокой ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒΡŽ. Основной ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° питания Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² быстром ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ транзисторного ΠΊΠ»ΡŽΡ‡Π°, Ρ‡Ρ‚ΠΎ позволяСт эффСктивно Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС.

ΠšΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ особСнности ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания:

  • Высокая частота прСобразования (ΠΎΡ‚ 20 ΠΊΠ“Ρ† Π΄ΠΎ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΠœΠ“Ρ†)
  • ИспользованиС высокочастотного трансформатора ΠΌΠ°Π»Ρ‹Ρ… Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ²
  • НаличиС ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ связи для стабилизации Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния
  • Высокий ΠšΠŸΠ” (Π΄ΠΎ 95%)
  • ΠšΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΈ ΠΌΠ°Π»Ρ‹ΠΉ вСс

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° питания

Π Π°Π±ΠΎΡ‚Π° ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ источника питания основана Π½Π° ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… этапах:


  1. ВыпрямлСниС Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния
  2. ВысокочастотноС ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ транзисторного ΠΊΠ»ΡŽΡ‡Π°
  3. Врансформация напряТСния Π½Π° высокой частотС
  4. ВыпрямлСниС ΠΈ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Π°Ρ†ΠΈΡ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния
  5. Бтабилизация с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ†Π΅ΠΏΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ связи

Как это происходит? Π’Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС выпрямляСтся ΠΈ подаСтся Π½Π° высокочастотный ΠΊΠ»ΡŽΡ‡. ΠšΠ»ΡŽΡ‡ быстро ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ, создавая ΠΈΠΌΠΏΡƒΠ»ΡŒΡΡ‹ Ρ‚ΠΎΠΊΠ° Π² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ трансформатора. Π’ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ наводится напряТСниС, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ выпрямляСтся ΠΈ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΡƒΠ΅Ρ‚ΡΡ. ЦСпь ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ связи ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΠΈΡ€ΡƒΠ΅Ρ‚ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС ΠΈ ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ‚ΠΈΡ€ΡƒΠ΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΊΠ»ΡŽΡ‡Π° для поддСрТания ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄Π°.

Π§Π΅ΠΌ отличаСтся ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник ΠΎΡ‚ Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠ³ΠΎ

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ отличия ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ источника питания ΠΎΡ‚ Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠ³ΠΎ:

ΠŸΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник Π›ΠΈΠ½Π΅ΠΉΠ½Ρ‹ΠΉ источник
ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ работыВысокочастотноС ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΠ΅ΠΏΡ€Π΅Ρ€Ρ‹Π²Π½ΠΎΠ΅ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅
ΠšΠŸΠ”75-95%30-60%
Π“Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹ ΠΈ Π²Π΅ΡΠšΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹ΠΉ ΠΈ Π»Π΅Π³ΠΊΠΈΠΉΠšΡ€ΡƒΠΏΠ½Ρ‹ΠΉ ΠΈ тяТСлый
ΠŸΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΈ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅Π’Ρ‹ΡˆΠ΅ΠΠΈΠΆΠ΅
Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Π΅ ΠΏΠΎΠΌΠ΅Ρ…ΠΈΠ’Ρ‹ΡˆΠ΅ΠΠΈΠΆΠ΅

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ источники Π±ΠΎΠ»Π΅Π΅ эффСктивны ΠΈ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹, Π½ΠΎ ΠΌΠΎΠ³ΡƒΡ‚ ΡΠΎΠ·Π΄Π°Π²Π°Ρ‚ΡŒ большС ΠΏΠΎΠΌΠ΅Ρ…. Π›ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ ΠΏΡ€ΠΎΡ‰Π΅ ΠΏΠΎ конструкции ΠΈ Π΄Π°ΡŽΡ‚ Π±ΠΎΠ»Π΅Π΅ чистый Π²Ρ‹Ρ…ΠΎΠ΄, Π½ΠΎ ΠΌΠ΅Π½Π΅Π΅ эффСктивны.


ΠŸΡ€Π΅ΠΈΠΌΡƒΡ‰Π΅ΡΡ‚Π²Π° ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ питания ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ рядом сущСствСнных прСимущСств:

  • Высокий ΠšΠŸΠ” (Π΄ΠΎ 95%) Π·Π° счСт эффСктивного прСобразования энСргии
  • ΠœΠ°Π»Ρ‹Π΅ Π³Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹ ΠΈ вСс благодаря использованию высокочастотного трансформатора
  • Π¨ΠΈΡ€ΠΎΠΊΠΈΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСний
  • Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ получСния Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСний
  • Π₯ΠΎΡ€ΠΎΡˆΠ°Ρ стабилизация Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния
  • НизкоС Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹Π΄Π΅Π»Π΅Π½ΠΈΠ΅
  • Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π² ΡˆΠΈΡ€ΠΎΠΊΠΎΠΌ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅ Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ

Π­Ρ‚ΠΈ прСимущСства Π΄Π΅Π»Π°ΡŽΡ‚ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ источники питания ΠΎΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ Π²Ρ‹Π±ΠΎΡ€ΠΎΠΌ для ΠΌΠ½ΠΎΠ³ΠΈΡ… соврСмСнных элСктронных устройств.

ΠžΠ±Π»Π°ΡΡ‚ΠΈ примСнСния ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… Π±Π»ΠΎΠΊΠΎΠ² питания

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ источники питания ΡˆΠΈΡ€ΠΎΠΊΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… сфСрах:

  • ΠšΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π½Π°Ρ ΠΈ офисная Ρ‚Π΅Ρ…Π½ΠΈΠΊΠ° (ПК, Π½ΠΎΡƒΡ‚Π±ΡƒΠΊΠΈ, ΠΏΡ€ΠΈΠ½Ρ‚Π΅Ρ€Ρ‹)
  • Бытовая элСктроника (Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΎΡ€Ρ‹, аудиосистСмы)
  • ЗарядныС устройства для ΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½Ρ‹Ρ… Ρ‚Π΅Π»Π΅Ρ„ΠΎΠ½ΠΎΠ² ΠΈ Π½ΠΎΡƒΡ‚Π±ΡƒΠΊΠΎΠ²
  • ΠŸΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΠ΅ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠ°
  • Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Π½ΠΎΠ΅ освСщСниС
  • Π’Π΅Π»Π΅ΠΊΠΎΠΌΠΌΡƒΠ½ΠΈΠΊΠ°Ρ†ΠΈΠΎΠ½Π½ΠΎΠ΅ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅
  • ΠœΠ΅Π΄ΠΈΡ†ΠΈΠ½ΡΠΊΠ°Ρ Ρ‚Π΅Ρ…Π½ΠΈΠΊΠ°
  • ΠΠ²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½Π°Ρ элСктроника

ΠŸΡ€Π°ΠΊΡ‚ΠΈΡ‡Π΅ΡΠΊΠΈ Π²Π΅Π·Π΄Π΅, Π³Π΄Π΅ трСбуСтся эффСктивноС ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½ΠΈΠ΅ элСктроэнСргии, находят ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ питания.


ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ Ρ‚ΠΈΠΏΡ‹ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания

БущСствуСт нСсколько основных Ρ‚ΠΎΠΏΠΎΠ»ΠΎΠ³ΠΈΠΉ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания:

  • ΠžΠ±Ρ€Π°Ρ‚Π½ΠΎΡ…ΠΎΠ΄ΠΎΠ²ΠΎΠΉ (Flyback) — простая схСма для ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΉ
  • ΠŸΡ€ΡΠΌΠΎΡ…ΠΎΠ΄ΠΎΠ²ΠΎΠΉ (Forward) — эффСктивСн для срСдних мощностСй
  • ΠŸΠΎΠ»ΡƒΠΌΠΎΡΡ‚ΠΎΠ²ΠΎΠΉ (Half-bridge) — для срСдних ΠΈ высоких мощностСй
  • ΠœΠΎΡΡ‚ΠΎΠ²ΠΎΠΉ (Full-bridge) — для высоких мощностСй
  • РСзонансный — с Π½ΠΈΠ·ΠΊΠΈΠΌ ΡƒΡ€ΠΎΠ²Π½Π΅ΠΌ ΠΏΠΎΠΌΠ΅Ρ…

Π’Ρ‹Π±ΠΎΡ€ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΉ Ρ‚ΠΎΠΏΠΎΠ»ΠΎΠ³ΠΈΠΈ зависит ΠΎΡ‚ Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠΉ мощности, Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния, количСства Π²Ρ‹Ρ…ΠΎΠ΄ΠΎΠ² ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ².

Π₯арактСристики соврСмСнных ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ характСристики, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ слСдуСт ΠΎΠ±Ρ€Π°Ρ‰Π°Ρ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° питания:

  • Выходная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ — ΠΎΡ‚ Π΅Π΄ΠΈΠ½ΠΈΡ† Π΄ΠΎ тысяч Π²Π°Ρ‚Ρ‚
  • ΠšΠŸΠ” — ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ 80-95%
  • Π”ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСний — Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, 85-264 Π’ AC
  • Π‘Ρ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΡŒ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния — Ρ‚ΠΈΠΏΠΈΡ‡Π½ΠΎ Β±1-2%
  • Π£Ρ€ΠΎΠ²Π΅Π½ΡŒ ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΉ — ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΌΠ΅Π½Π΅Π΅ 1% ΠΎΡ‚ номинального напряТСния
  • Π—Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ, ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, пСрСнапряТСния
  • Π”ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€ — Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, -20Β°C Π΄ΠΎ +70Β°C

ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ источника питания Π²Π°ΠΆΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ всС эти ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ для обСспСчСния Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΈΡ‚Π°Π΅ΠΌΠΎΠ³ΠΎ устройства.


Π—Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ источники питания стали Π½Π΅ΠΎΡ‚ΡŠΠ΅ΠΌΠ»Π΅ΠΌΠΎΠΉ Ρ‡Π°ΡΡ‚ΡŒΡŽ соврСмСнной элСктроники благодаря своСй эффСктивности, компактности ΠΈ ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ. НСсмотря Π½Π° Π±ΠΎΠ»Π΅Π΅ ΡΠ»ΠΎΠΆΠ½ΡƒΡŽ схСмотСхнику ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹ΠΌΠΈ источниками, ΠΈΡ… прСимущСства Π΄Π΅Π»Π°ΡŽΡ‚ ΠΈΡ… ΠΎΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ Π²Ρ‹Π±ΠΎΡ€ΠΎΠΌ для Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΉ. ΠŸΠΎΡΡ‚ΠΎΡΠ½Π½ΠΎΠ΅ ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½ΡΡ‚Π²ΠΎΠ²Π°Π½ΠΈΠ΅ Ρ‚Π΅Ρ…Π½ΠΎΠ»ΠΎΠ³ΠΈΠΉ позволяСт ΡΠΎΠ·Π΄Π°Π²Π°Ρ‚ΡŒ всС Π±ΠΎΠ»Π΅Π΅ эффСктивныС ΠΈ Π½Π°Π΄Π΅ΠΆΠ½Ρ‹Π΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ питания, Ρ€Π°ΡΡˆΠΈΡ€ΡΡ сфСры ΠΈΡ… примСнСния.


Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания

Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊΠΈ питания ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΠΏΠΎΡ‡Ρ‚ΠΈ Π²ΠΎ всСх элСктричСских / элСктронных устройствах, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ достаточный Ρ‚ΠΎΠΊ ΠΏΡ€ΠΈ Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠΌ напряТСнии. БущСствуСт Π΄Π²Π° основных Ρ‚ΠΈΠΏΠ° источников питания: Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ ΠΈ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅. Оба ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ взаимозамСняСмо, Π½ΠΎ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ источники питания становятся всС Π±ΠΎΠ»Π΅Π΅ популярными.

Π’ этой ΡΡ‚Π°Ρ‚ΡŒΠ΅ Π΄Π°Π²Π°ΠΉΡ‚Π΅ посмотрим, Ρ‡Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ питания, ΠΊΠ°ΠΊ ΠΎΠ½ΠΈ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΡ… прСимущСства ΠΈ нСдостатки ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с Ρ‚Ρ€Π°Π΄ΠΈΡ†ΠΈΠΎΠ½Π½Ρ‹ΠΌ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹ΠΌ Π±Π»ΠΎΠΊΠΎΠΌ питания.

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания (SMPS)?

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания (Ρ‚Π°ΠΊΠΆΠ΅ извСстный ΠΊΠ°ΠΊ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания, SMPS, ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ‚ΠΎΡ€) прСдставляСт собой элСктронный Π±Π»ΠΎΠΊ питания, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ эффСктивно ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΡΠ½Π΅Ρ€Π³ΠΈΡŽ ΠΈΠ· ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния Π² Π΄Ρ€ΡƒΠ³ΠΎΠ΅.

ΠžΠ±Ρ‹Ρ‡Π½ΠΎ SMPS ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ мощности ΠΎΡ‚ источника постоянного / ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ постоянного Ρ‚ΠΎΠΊΠ° (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Ρƒ, ΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½ΠΎΠΌΡƒ Ρ‚Π΅Π»Π΅Ρ„ΠΎΠ½Ρƒ ΠΈ Ρ‚.

Π”.). Π‘ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‚ Π±ΠΎΠ»Π΅Π΅ высокоС напряТСниС (110 Π’ ΠΈΠ»ΠΈ 220 Π’ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°) Π² Π³ΠΎΡ€Π°Π·Π΄ΠΎ Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΎΠ΅ напряТСниС постоянного Ρ‚ΠΎΠΊΠ°, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ 24 Π’, 12 Π’ ΠΈΠ»ΠΈ 5 Π’.

ΠœΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ Π½Π°ΠΉΡ‚ΠΈ эти Ρ‚ΠΈΠΏΡ‹ источников питания ΠΏΠΎΡ‡Ρ‚ΠΈ Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΌ элСктроприборС, особСнно Π² ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹Ρ…. НапримСр, Π°Π΄Π°ΠΏΡ‚Π΅Ρ€Ρ‹ для зарядки ΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½Ρ‹Ρ… Ρ‚Π΅Π»Π΅Ρ„ΠΎΠ½ΠΎΠ², ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Ρ‹, Π°Π΄Π°ΠΏΡ‚Π΅Ρ€Ρ‹ для зарядки Π½ΠΎΡƒΡ‚Π±ΡƒΠΊΠΎΠ² ΠΌΠΎΠΆΠ½ΠΎ Π²Π·ΡΡ‚ΡŒ.

Π˜ΡΡ‚ΠΎΡ€ΠΈΡ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания

Π˜ΡΡ‚ΠΎΡ€ΠΈΡ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания восходит ΠΊ 1836 Π³ΠΎΠ΄Ρƒ. Π•ΡΡ‚ΡŒ ΡΠ²ΠΈΠ΄Π΅Ρ‚Π΅Π»ΡŒΡΡ‚Π²Π° Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹Π΅ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ использовались для Π³Π΅Π½Π΅Ρ€Π°Ρ†ΠΈΠΈ ΠΏΠΈΠΊΠΎΠ² высокого напряТСния для экспСримСнтов. ΠŸΠ΅Ρ€Π΅Π½Π΅ΡΠ΅ΠΌΡΡ ΠΏΠΎΡ‡Ρ‚ΠΈ Π½Π° Π΄Π΅ΡΡΡ‚ΡŒ Π»Π΅Ρ‚ Π²ΠΏΠ΅Ρ€Π΅Π΄: Π² 1959 Π³ΠΎΠ΄Ρƒ Π² Bell Labs ΠœΠΎΡ…Π°ΠΌΠ΅Π΄ М. Аталла ΠΈ Π”Π°Π²ΠΎΠ½ Кан ΠΈΠ·ΠΎΠ±Ρ€Π΅Π»ΠΈ силовой ΠΏΠΎΠ»Π΅Π²ΠΎΠΉ МОП-транзистор. Π‘ΠΈΠ»ΠΎΠ²Ρ‹Π΅ ΠΏΠΎΠ»Π΅Π²Ρ‹Π΅ МОП-транзисторы Π½Π° сСгодняшний дСнь ΡΠ²Π»ΡΡŽΡ‚ΡΡ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ ΡˆΠΈΡ€ΠΎΠΊΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹ΠΌ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΠΈΠΌ устройством Π² ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источниках питания.

Π•ΡΡ‚ΡŒ записи ΠΎ ΠΏΠ°Ρ‚Π΅Π½Ρ‚Π°Ρ…, ΠΏΠΎΠ΄Π°Π½Π½Ρ‹Ρ… IBM Π² 1958 Π³ΠΎΠ΄Ρƒ, Π³Π΄Π΅ ΠΏΠΎΠΊΠ°Π·Π°Π½Π° конструкция SMPS, основанная Π½Π° транзисторных колСбаниях.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Π² Ρ‚ΠΎΠΌ ΠΆΠ΅ Π³ΠΎΠ΄Ρƒ General Motors Corporation (GM) Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠΎΠ΄Π°Π»Π° Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹Π΅ ΠΏΠ°Ρ‚Π΅Π½Ρ‚Ρ‹ Π½Π° конструкции SMPS.

ΠŸΠ΅Ρ€Π²Ρ‹ΠΌ коммСрчСским ΠΈ ΡˆΠΈΡ€ΠΎΠΊΠΎ извСстным ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚ΠΎΠΌ с ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΌ Π±Π»ΠΎΠΊΠΎΠΌ питания Π±Ρ‹Π» ΠΊΠ°Ρ€ΠΌΠ°Π½Π½Ρ‹ΠΉ ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€ Hewlett Packard HP-35. ΠœΠΈΠ½ΠΈΠ°Ρ‚ΡŽΡ€Π½Ρ‹ΠΉ SMPS использовался для питания свСтодиодов, ΠŸΠ—Π£ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½Ρ‹Ρ… элСмСнтов, Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ часы ΠΈ рСгистры. Π₯отя Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ Ρ€Π°Π·Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Π»ΠΈΡΡŒ ΠΌΠ½ΠΎΠ³ΠΈΠΌΠΈ ΠΊΡ€ΡƒΠΏΠ½Ρ‹ΠΌΠΈ поставщиками, Π² 1976 Π³ΠΎΠ΄Ρƒ Microchip Technology ΠΏΠΎΠ΄Π°Π»Π° ΠΏΠ°Ρ‚Π΅Π½Ρ‚ Π½Π° использованиС Ρ‚Π΅Ρ€ΠΌΠΈΠ½Π° Β«ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания (SMPS)Β». Они выпустили ΠΏΠ΅Ρ€Π²Ρ‹ΠΉ ΠΈΠ½Ρ‚Π΅Π³Ρ€ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»Π»Π΅Ρ€ для ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания.

Π§Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Β«Ρ€Π΅ΠΆΠΈΠΌ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡΒ»?

Π’Π΅Ρ€ΠΌΠΈΠ½ Β«Ρ€Π΅ΠΆΠΈΠΌ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡΒ» ΠΈΠ»ΠΈ Β«Ρ€Π΅ΠΆΠΈΠΌ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡΒ» происходит ΠΎΡ‚ Ρ€Π°Π±ΠΎΡ‚Ρ‹ SMPS. SMPS состоит ΠΈΠ· слоТной схСмы, Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰Π΅ΠΉ Π½Π° ΠΎΡ‡Π΅Π½ΡŒ высокой частотС (ΠΎΡ‚ 20 ΠΊΠ“Ρ† Π΄ΠΎ 10 ΠœΠ“Ρ†). Π­Ρ‚ΠΎ высокоскоростноС ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ позволяСт ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠΌΡƒ источнику питания ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Ρ‹Π²Π°Ρ‚ΡŒ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ½Π΅Ρ€Π³ΠΈΡŽ Π±ΠΎΠ»Π΅Π΅ эффСктивно, Ρ‡Π΅ΠΌ Ρ‚Ρ€Π°Π΄ΠΈΡ†ΠΈΠΎΠ½Π½Ρ‹Π΅ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ источники питания.

Β

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ источника питания

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания состоит ΠΈΠ· слоТной схСмы, которая содСрТит ряд подсхСм силовой элСктроники для эффСктивного прСобразования энСргии ΠΈΠ· ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния Π² Π΄Ρ€ΡƒΠ³ΠΎΠ΅.

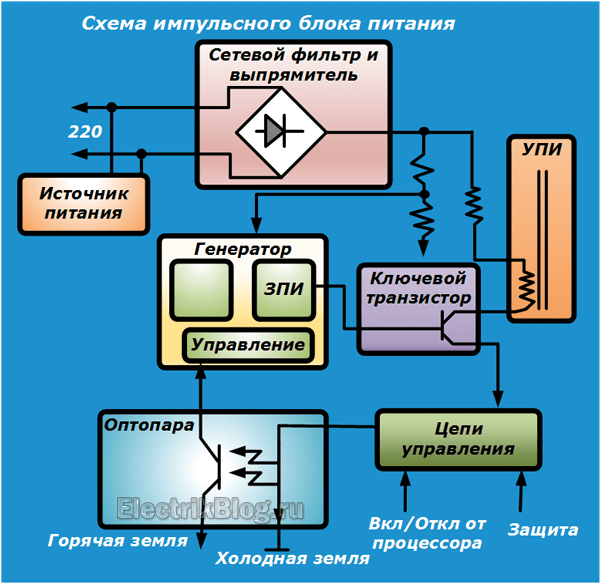

Π’ΠΈΠΏΠΈΡ‡Π½Ρ‹ΠΉ SMPS ΠΈΠΌΠ΅Π΅Ρ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΡƒΡŽ Π±Π»ΠΎΠΊ-схСму с этими ΠΊΠ»ΡŽΡ‡Π΅Π²Ρ‹ΠΌΠΈ ΠΏΠΎΠ΄Ρ€Π°Π·Π΄Π΅Π»Π°ΠΌΠΈ:

  • Π’Ρ…ΠΎΠ΄Π½ΠΎΠΉ этап
  • Бтадия ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ
  • Π’Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ каскад
  • ЦСпь управлСния

Π­Ρ‚Π°ΠΏ Π²Π²ΠΎΠ΄Π°

Каскад Π²Π²ΠΎΠ΄Π° мощности ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ состоит ΠΈΠ· ΠΏΠΎΠ»Π½Ρ‹ΠΉ ΠΈΠ»ΠΈ полумостовой Π²Ρ‹ΠΏΡ€ΡΠΌΠΈΡ‚Π΅Π»ΡŒ схСма, которая ΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°Π΅Ρ‚ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° Π² качСствС Π²Ρ…ΠΎΠ΄Π° ΠΈ Π²Ρ‹Π΄Π°Π΅Ρ‚ ΠΎΡ‚Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ Π²Ρ‹Ρ…ΠΎΠ΄ постоянного Ρ‚ΠΎΠΊΠ° с Ρ‚Π΅ΠΌ ΠΆΠ΅ напряТСниСм. НапримСр, этот каскад ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Ρ‹Π²Π°Ρ‚ΡŒ 110 Π’ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° Π² 110 Π’ постоянного Ρ‚ΠΎΠΊΠ°. Π­Ρ‚ΠΎΡ‚ каскад Ρ‚Π°ΠΊΠΆΠ΅ содСрТит Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ LC-Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Ρ‹ (ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ° индуктивности ΠΈ кондСнсатор) для дальнСйшСго устранСния Π»ΡŽΠ±Ρ‹Ρ… ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΉ Π²Ρ…ΠΎΠ΄Π½ΠΎΠΉ мощности.

Высокочастотный ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ

Π­Ρ‚ΠΎ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ отвСтствСнный этап элСктроснабТСния. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ Π² SMPS Π² качСствС основного ΠΊΠΎΠΌΠΌΡƒΡ‚ΠΈΡ€ΡƒΡŽΡ‰Π΅Π³ΠΎ устройства ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ силовой ΠΏΠΎΠ»Π΅Π²ΠΎΠΉ МОП-транзистор (ΠΎΠ΄ΠΈΠ½ ΠΈΠ»ΠΈ нСсколько). Π‘ΠΈΠ³Π½Π°Π» ШИМ быстро Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ ΠΏΠΎΠ»Π΅Π²ΠΎΠΉ МОП-транзистор, дСйствуя ΠΊΠ°ΠΊ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ. Π­Ρ‚ΠΎ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ сглаТСнноС постоянноС напряТСниС ΠΎΡ‚ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ каскада Π² Π²Ρ‹ΡΠΎΠΊΠΎΡ‡Π°ΡΡ‚ΠΎΡ‚Π½ΡƒΡŽ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΡƒΡŽ Π²ΠΎΠ»Π½Ρƒ. ΠšΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½ΠΎΠ΅ устройство Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π² Ρ€Π΅ΠΆΠΈΠΌ Π½Π΅ΠΏΡ€Π΅Ρ€Ρ‹Π²Π½ΠΎΠΉ проводимости Π² Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ расходных ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ² для достиТСния большСй эффСктивности прСобразования.

Β Π­Ρ‚ΠΎΡ‚ ΠΊΠΎΠ»Π΅Π±Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ источник питания подаСтся Π½Π° силовой трансформатор, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΠΎΠ½ΠΈΠΆΠ°Π΅Ρ‚ ΠΈΠ»ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ напряТСниС Π² соотвСтствии с ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ. НСкоторыС источники питания ΠΈΠΌΠ΅ΡŽΡ‚ нСсколько ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ для ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ связи ΠΈ получСния Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСний.Β

Π’Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ этап

Π’Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ сигнал силового трансформатора Ρ‚Π°ΠΊΠΆΠ΅ прСдставляСт собой ΠΊΠΎΠ»Π΅Π±Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ сигнал, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΡƒΠ΅Ρ‚ΡΡ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹ΠΌ каскадом. Π­Ρ‚ΠΎΡ‚ каскад Ρ‚Π°ΠΊΠΆΠ΅ содСрТит Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Ρ‹, Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹Π΅ Π²Ρ…ΠΎΠ΄Π½ΠΎΠΌΡƒ каскаду, Π½ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠ±Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Ρ‚ΡŒ больший Ρ‚ΠΎΠΊ ΠΏΡ€ΠΈ Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΈΡ… напряТСниях. Π­Ρ‚ΠΎ послСдний этап схСмы, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Π΅Ρ‚ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΡƒΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ.

Π‘Ρ…Π΅ΠΌΠ° управлСния

ΠŸΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π΅Π΅ устройство (транзистор ΠΈΠ»ΠΈ ΠΏΠΎΠ»Π΅Π²ΠΎΠΉ МОП-транзистор) Π΄ΠΎΠ»ΠΆΠ½ΠΎ быстро Π²ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒΡΡ ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒΡΡ для Π³Π΅Π½Π΅Ρ€Π°Ρ†ΠΈΠΈ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΎΠΉ Π²ΠΎΠ»Π½Ρ‹, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠΉ для питания силового трансформатора с использованиСм сигнала ШИМ. Π­Ρ‚ΠΎΡ‚ сигнал ШИМ ΠΈΠΌΠ΅Π΅Ρ‚ ΠΊΠ°ΠΊ частоту, Ρ‚Π°ΠΊ ΠΈ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ Ρ†ΠΈΠΊΠ». Π Π°Π±ΠΎΡ‡ΠΈΠΉ Ρ†ΠΈΠΊΠ» — это ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΊ ΠΎΠ±Ρ‰Π΅ΠΌΡƒ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ Ρ†ΠΈΠΊΠ»Π°. Π’Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹ΠΌ напряТСниСм SMPS ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠΏΡ€Π°Π²Π»ΡΡ‚ΡŒ, увСличивая ΠΈΠ»ΠΈ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Ρ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ Ρ†ΠΈΠΊΠ» сигнала ШИМ, ΠΏΠΎΠ΄Π°Π²Π°Π΅ΠΌΠΎΠ³ΠΎ Π½Π° транзистор.

Когда Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π°, ΠΎΠ½Π° Π½Π°Ρ‡ΠΈΠ½Π°Π΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡ‚ΡŒ Ρ‚ΠΎΠΊ, ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС ИИП ΠΏΠ°Π΄Π°Π΅Ρ‚. Π’ этот ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Π°Ρ схСма Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ Π² состоянии готовности, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС ΠΈ, ΠΊΠΎΠ³Π΄Π° ΠΎΠ½ΠΎ ΠΏΠ°Π΄Π°Π΅Ρ‚, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Ρ‚ΡŒ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ Ρ†ΠΈΠΊΠ» сигнала ШИМ. Π’ΠΎΡ‡Π½ΠΎ Ρ‚Π°ΠΊ ΠΆΠ΅, ΠΊΠΎΠ³Π΄Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π°, Ρ†Π΅ΠΏΡŒ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ связи ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ Ρ†ΠΈΠΊΠ», Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ ΠΆΠ΅Π»Π°Π΅ΠΌΠΎΠ΅ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС.

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ Ρ‚ΠΎΠΏΠΎΠ»ΠΎΠ³ΠΈΠΈ SMPS

Π’ коммСрчСских ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источниках питания ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ мноТСство Ρ‚ΠΎΠΏΠΎΠ»ΠΎΠ³ΠΈΠΉ:

  • Π”ΠΎΠ»Π»Π°Ρ€
    • ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π°Ρ топология прСдставляСт собой Π½Π΅ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½ΡƒΡŽ Ρ‚ΠΎΠΏΠΎΠ»ΠΎΠ³ΠΈΡŽ пониТСния постоянного напряТСния постоянного Ρ‚ΠΎΠΊΠ°.
      (Ρ‚.Π΅. ΠΎΡ‚ 24 Π’ Π΄ΠΎ 12 Π’ постоянного Ρ‚ΠΎΠΊΠ°)
    • Они ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡŽΡ‚ мСньший срСдний Ρ‚ΠΎΠΊ ΠΎΡ‚ Π²Ρ…ΠΎΠ΄Π° ΠΈ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ Π±ΠΎΠ»Π΅Π΅ высокий Ρ‚ΠΎΠΊ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅.
    • ΠŸΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠΌ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ прСобразоватСля ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ питания, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… основной источник питания 12 Π’ пониТаСтся для питания ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»Π»Π΅Ρ€ΠΎΠ² 5 Π’ USB ΠΈ 1.8 Π’ DRAM.
  • Boost
    • Π­Ρ‚ΠΎ нСизолированная топология ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΡ напряТСния постоянного Ρ‚ΠΎΠΊΠ°. (ΠžΡ‚ 3.7 Π΄ΠΎ 5 Π’ постоянного Ρ‚ΠΎΠΊΠ°)
    • ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠ΅ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΠΈ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡŽΡ‚ большС Ρ‚ΠΎΠΊΠ° ΠΎΡ‚ Π²Ρ…ΠΎΠ΄Π° ΠΈ мСньшС Ρ‚ΠΎΠΊΠ° Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ ΠΏΡ€ΠΈ Π±ΠΎΠ»Π΅Π΅ высоком напряТСнии Π½Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ.
    • Π’ систСмах с Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠ½Ρ‹ΠΌ ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ΠΌ, Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ ΠΏΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½Ρ‹Π΅ ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ систСмы для элСктромобилСй, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ высокоэффСктивныС ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠ΅ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΠΈ для прСобразования Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния Π² Π±ΠΎΠ»Π΅Π΅ высокоС напряТСниС для Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ элСктроприборов.
  • Π‘Π°ΠΊ / ΠΏΠΎΠ΄Ρ‚Π°Π»ΠΊΠΈΠ²Π°Π½ΠΈΠ΅
    • ΠšΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΡ Ρ‚ΠΎΠΏΠΎΠ»ΠΎΠ³ΠΈΠΉ Buck ΠΈ Boost. Π­Ρ‚ΠΈ схСмы ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Ρ‚ΡŒ ΠΈΠ»ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°Ρ‚ΡŒ Π²Ρ…ΠΎΠ΄ Π² соотвСтствии с ΠΆΠ΅Π»Π°Π΅ΠΌΡ‹ΠΌ Π²Ρ‹Ρ…ΠΎΠ΄ΠΎΠΌ.
    • ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ / ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠ΅ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Ρ‚Π°ΠΌ, Π³Π΄Π΅ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π²Ρ‹ΡˆΠ΅ ΠΈΠ»ΠΈ Π½ΠΈΠΆΠ΅ ΠΆΠ΅Π»Π°Π΅ΠΌΠΎΠ³ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния. Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ Ρ‚Π°ΠΊΠΎΠΉ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ, ΠΌΡ‹ всСгда ΠΌΠΎΠΆΠ΅ΠΌ Π³Π°Ρ€Π°Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΎΠ½ обСспСчит ΠΆΠ΅Π»Π°Π΅ΠΌΠΎΠ΅ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС нСзависимо ΠΎΡ‚ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния. Однако это ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΠΌΠ΅Π΅Ρ‚ ограничСния, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния (минимальноС ΠΈ максимальноС Π²Ρ…ΠΎΠ΄Π½Ρ‹Π΅ напряТСния.

Π’Ρ‹ΡˆΠ΅ΡƒΠΏΠΎΠΌΡΠ½ΡƒΡ‚Ρ‹Π΅ Ρ‚ΠΎΠΏΠΎΠ»ΠΎΠ³ΠΈΠΈ ΡΠ²Π»ΡΡŽΡ‚ΡΡ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ простыми топологиями. Однако ΠΎΠ½ΠΈ Π½Π΅ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ Π³Π°Π»ΡŒΠ²Π°Π½ΠΈΡ‡Π΅ΡΠΊΠΎΠΉ развязки, ΠΊΠ°ΠΊ трансформаторы. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ Π±ΠΎΠ»Π΅Π΅ ΠΏΡ€ΠΎΠ΄Π²ΠΈΠ½ΡƒΡ‚Ρ‹Π΅ Ρ‚ΠΎΠΏΠΎΠ»ΠΎΠ³ΠΈΠΈ, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π±ΠΎΠ»Π΅Π΅ слоТныС трансформаторы для обСспСчСния Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹Ρ… Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ бСзопасности ΠΏΡ€ΠΈ сохранСнии Ρ‚ΠΎΠΉ ΠΆΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ.

  • Π›Π΅Ρ‚Π΅Ρ‚ΡŒ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ
    • Π£ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½ΡΡ‚Π²ΠΎΠ²Π°Π½Π½Π°Ρ вСрсия ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ прСобразоватСля обСспСчиваСт Ρ‚Ρƒ ΠΆΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ с Π³Π°Π»ΡŒΠ²Π°Π½ΠΈΡ‡Π΅ΡΠΊΠΎΠΉ развязкой.
  • ΠŸΡ€ΡΠΌΠΎΠΉ ΠΊΠΎΠ½Π²Π΅Ρ€Ρ‚Π΅Ρ€
    • Π˜Π·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½Π°Ρ топология SMPS Π±ΠΎΠ»Π΅Π΅ эффСктивна, Ρ‡Π΅ΠΌ обратная топология.

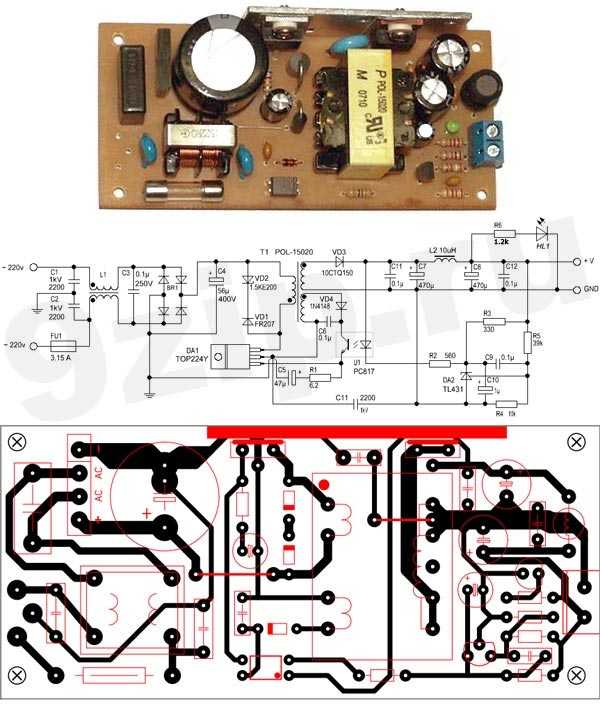

ЦСпь ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ источника питания

Π₯отя ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ SMPS ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ слоТным ΠΈ Π±ΠΎΠ»Π΅Π΅ слоТным Π² ΠΎΠ±Ρ€Π°Ρ‰Π΅Π½ΠΈΠΈ, ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ спСциализированныС ИБ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»Π»Π΅Ρ€Π° SMPS, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ TNY267, TEA173X ΠΈ VIPER22A, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈΠΌΠ΅ΡŽΡ‚ встроСнный Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ PWM ΠΈ ΠΌΠ½ΠΎΠ³ΠΈΠ΅ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Ρ€Π°ΡΡˆΠΈΡ€Π΅Π½Π½Ρ‹Π΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ связью ΠΈ Π·Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания / пСрСнапряТСния.

НиТС ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Ρ‚ΠΈΠΏΠΈΡ‡Π½ΠΎΠ΅ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ TNY267 ΠΎΡ‚ Power Integrations, простого Π°Π²Ρ‚ΠΎΠ½ΠΎΠΌΠ½ΠΎΠ³ΠΎ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»Π»Π΅Ρ€Π° SMPS, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹Π΄Π°Π²Π°Ρ‚ΡŒ 12 Π’ 1 А постоянного Ρ‚ΠΎΠΊΠ° с использованиСм источника ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° 230 Π’.

Π’Ρ…ΠΎΠ΄ Vin прСдставляСт собой Π²Ρ…ΠΎΠ΄ 100–300 Π’ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° (Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ постоянным Ρ‚ΠΎΠΊΠΎΠΌ), Π° Π²Ρ…ΠΎΠ΄ Π·Π°Ρ‰ΠΈΡ‰Π΅Π½ ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»Π΅ΠΌ ΠΈ мСталлооксидным варистором (MOV) для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Ρ†Π΅ΠΏΠΈ ΠΎΡ‚ скачков пСрСнапряТСния. ΠœΠΎΡΡ‚ΠΎΠ²ΠΎΠΉ Π²Ρ‹ΠΏΡ€ΡΠΌΠΈΡ‚Π΅Π»ΡŒ D3 ΠΈ кондСнсатор C2 вмСстС Π²Ρ‹ΠΏΡ€ΡΠΌΠ»ΡΡŽΡ‚ Π²Ρ…ΠΎΠ΄Π½ΠΎΠΉ сигнал ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° Π΄ΠΎ 100–300 Π’ постоянного Ρ‚ΠΎΠΊΠ°. Π’Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС этого каскада составляСт ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ [Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС * 1.4] ΠΈΠ·-Π·Π° Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ RMS.

D2 ΠΈ D4 вмСстС ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‚ схСму подавлСния ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½Ρ‹Ρ… процСссов для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ TNY267 ΠΎΡ‚ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ Π­Π”Π‘ ΡˆΠΈΠΏΡ‹. D1 ΠΈ C1 Π²Ρ‹ΠΏΡ€ΡΠΌΠ»ΡΡŽΡ‚ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹ΠΉ Π²Ρ‹Ρ…ΠΎΠ΄ трансформатора T1, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ являСтся ΠΆΠ΅Π»Π°Π΅ΠΌΡ‹ΠΌ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹ΠΌ напряТСниСм.

R1, D5 ΠΈ R2 ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‚ Ρ†Π΅ΠΏΡŒ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ связи для рСгулирования Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния Π² соотвСтствии с ΠΈΠ·ΠΌΠ΅Π½ΡΡŽΡ‰ΠΈΠΌΠΈΡΡ условиями Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. Π­Ρ‚ΠΎ ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ TNY267 ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ постоянноС Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС Π½Π° ΡƒΡ€ΠΎΠ²Π½Π΅ 12 Π’.

ΠŸΡ€Π΅ΠΈΠΌΡƒΡ‰Π΅ΡΡ‚Π²Π° ΠΈ нСдостатки ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ источники питания ΠΈΠΌΠ΅ΡŽΡ‚ мноТСство прСимущСств:

  • МСньший ΠΏΠΎ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρƒ, поэтому ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠΌΠ΅ΡΡ‚ΠΈΡ‚ΡŒΡΡ Π² ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹Π΅ устройства
  • Благодаря ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Π°ΠΌ Π½Π° основС ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ², ИИП Π»Π΅Π³Ρ‡Π΅ ΠΏΠΎ вСсу.
  • ΠžΡ‡Π΅Π½ΡŒ эффСктивСн, Ρ‡Π΅ΠΌ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ источники питания (Ρ‚ΠΈΠΏΠΈΡ‡Π½ΠΎ 70-95%)
  • ΠŸΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Π΅Ρ‚ Π±ΠΎΠ»Π΅Π΅ ΡˆΠΈΡ€ΠΎΠΊΠΈΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния
  • ΠžΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°Π΅Ρ‚ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹Π΅ Π²Ρ‹Ρ…ΠΎΠ΄Ρ‹ ΠΈ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ бСзопасности, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ Π·Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, пСрСнапряТСния, ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΏΠΎ Ρ‚ΠΎΠΊΡƒ ΠΈ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π²Π°.
  • НизкоС Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹Π΄Π΅Π»Π΅Π½ΠΈΠ΅, поэтому трСбуСтся минимальноС Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ ΠΎΡ…Π»Π°ΠΆΠ΄Π΅Π½ΠΈΠ΅

Однако Ρƒ SMPS Π΅ΡΡ‚ΡŒ ΠΈ нСдостатки, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈΠ½ΠΎΠ³Π΄Π° Π΄Π΅Π»Π°ΡŽΡ‚ ΠΈΡ… Π½Π΅ΠΏΡ€ΠΈΠ³ΠΎΠ΄Π½Ρ‹ΠΌΠΈ для ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠΉ. НапримСр, SMPS прСдставляСт собой Π³ΠΎΡ€Π°Π·Π΄ΠΎ Π±ΠΎΠ»Π΅Π΅ ΡΠ»ΠΎΠΆΠ½ΡƒΡŽ схСму, Ρ‡Π΅ΠΌ традиционная линСйная схСма. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, сущСствуСт мноТСство ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠ³ΡƒΡ‚ Π²Ρ‹ΠΉΡ‚ΠΈ ΠΈΠ· строя ΠΈ ΡΠ½ΠΈΠ·ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ источника питания.

ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, SMPS извСстны своими Π±ΠΎΠ»Π΅Π΅ высокими EMI (элСктромагнитными ΠΏΠΎΠΌΠ΅Ρ…Π°ΠΌΠΈ) ΠΈ элСктричСскими ΡˆΡƒΠΌΠ°ΠΌΠΈ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΎΠ½ΠΈ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Π½Π° высоких частотах. ΠŸΠ»ΠΎΡ…ΠΎ спроСктированный SMPS ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹Π·Π²Π°Ρ‚ΡŒ сбои, Π° ΠΈΠ½ΠΎΠ³Π΄Π° Π΄Π°ΠΆΠ΅ Π½Π΅ΠΎΠ±Ρ€Π°Ρ‚ΠΈΠΌΠΎ ΠΏΠΎΠ²Ρ€Π΅Π΄ΠΈΡ‚ΡŒ Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ элСктронику, ΠΏΠΈΡ‚Π°ΡŽΡ‰ΡƒΡŽΡΡ ΠΎΡ‚ Π½ΠΈΡ….

Π’ области энСргоснабТСния ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ источники питания Ρ‚Π°ΠΊΠΆΠ΅ ΡΠΎΠ·Π΄Π°ΡŽΡ‚ гармоничСскиС искаТСния Π² энСргосистСмС ΠΈ ΠΈΠ½ΠΎΠ³Π΄Π° ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚ΡŒ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ†ΠΈΠΈ коэффициСнта мощности, Ссли ΠΎΠ½ΠΈ Π½Π΅ встроСны Π² источник питания.

Π›ΠΈΠ½Π΅ΠΉΠ½Ρ‹ΠΉ ΠΈ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания

ОсновноС ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ИИП ΠΎΡ‚ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… источников питания — ΠΈΡ… ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ. Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ источники питания Ρ‡Ρ€Π΅Π·Π²Ρ‹Ρ‡Π°ΠΉΠ½ΠΎ эффСктивны ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹ΠΌΠΈ источниками питания, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈΠΌΠ΅ΡŽΡ‚ Ρ‚Π΅Π½Π΄Π΅Π½Ρ†ΠΈΡŽ Ρ€Π°ΡΡΠ΅ΠΈΠ²Π°Ρ‚ΡŒ большС энСргии Π² Π²ΠΈΠ΄Π΅ Ρ‚Π΅ΠΏΠ»Π°.

Π’ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… источниках питания ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΈ постоянного Ρ‚ΠΎΠΊΠ° ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ трансформаторы для пониТСния Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния, Π° Π·Π°Ρ‚Π΅ΠΌ Π΅Π³ΠΎ выпрямлСниС с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π΄ΠΈΠΎΠ΄ΠΎΠ² ΠΈ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΠΎΠ² с использованиСм кондСнсаторов. Π­Ρ‚ΠΎ обСспСчиваСт ΠΎΡ‡Π΅Π½ΡŒ Π½ΠΈΠ·ΠΊΠΈΠΉ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΉ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅, Π½ΠΎ Π·Π° счСт сниТСния эффСктивности (ΠΎΠΊΠΎΠ»ΠΎ 30% -60%). Они Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΠΌΠ΅ΡŽΡ‚ Ρ‚Π΅Π½Π΄Π΅Π½Ρ†ΠΈΡŽ Π±Ρ‹Ρ‚ΡŒ ΠΎΡ‡Π΅Π½ΡŒ Π³Ρ€ΠΎΠΌΠΎΠ·Π΄ΠΊΠΈΠΌΠΈ ΠΈΠ·-Π·Π° Ρ€Π°Π·ΠΌΠ΅Ρ€Π° ΠΈ вСса трансформатора. Π›ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ источники питания Π½Π΅ ΠΌΠΎΠ³ΡƒΡ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ с ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΌ Π²Ρ…ΠΎΠ΄Π½Ρ‹ΠΌ напряТСниСм, Ссли ΠΎΠ½ΠΈ Π½Π΅ Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π½Ρ‹ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ.

Π‘ Π΄Ρ€ΡƒΠ³ΠΎΠΉ стороны, Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΠΈ постоянного Ρ‚ΠΎΠΊΠ° Π² постоянный ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‚ напряТСниС, рассСивая ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π² Π²ΠΈΠ΄Π΅ Ρ‚Π΅ΠΏΠ»Π°. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, для ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΡΠΈΠ»ΡŒΠ½ΠΎΡ‚ΠΎΡ‡Π½Ρ‹Ρ… Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… рСгуляторов трСбуСтся Π±ΠΎΠ»Π΅Π΅ слоТноС Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ ΠΎΡ…Π»Π°ΠΆΠ΄Π΅Π½ΠΈΠ΅. Однако Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ источники питания просты Π² бСздСйствии ΠΈ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π΄Π΅ΡˆΠ΅Π²Ρ‹ Π² Ρ€Π΅Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ. Π’Π°ΠΊΠΆΠ΅ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Ρ‹ Π²Ρ‹Ρ…ΠΎΠ΄Ρ‹ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… (трансформаторных) источников питания.

SMPS Π² этом случаС отличаСтся показатСлями эффСктивности ΠΎΡ‚ 80% ΠΈ Π²Ρ‹ΡˆΠ΅ с ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌΠΈ потСрями мощности. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, ΠΎΠ½ΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ нСбольшой Ρ„ΠΎΡ€ΠΌ-Ρ„Π°ΠΊΡ‚ΠΎΡ€ ΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ Π³ΠΈΠ±ΠΊΠΈΠ΅ возмоТности примСнСния, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ схСма ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½Π° для получСния Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹Ρ… Π²Ρ‹Ρ…ΠΎΠ΄ΠΎΠ² ΠΈ Π΄Π°ΠΆΠ΅ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Ρ… Π²Ρ‹Ρ…ΠΎΠ΄ΠΎΠ². Но ΠΎΠ½ΠΈ Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ слоТнСС ΠΏΠΎ конструкции (большоС количСство ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ²) ΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ высокочастотный ΡˆΡƒΠΌ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅. ΠŸΡ€ΠΈ Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΌ ΠΎΠ±Ρ€Π°Ρ‰Π΅Π½ΠΈΠΈ ΠΎΠ½ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Π²Ρ‹Π·Π²Π°Ρ‚ΡŒ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡ‹ Π² Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… участках Ρ†Π΅ΠΏΠ΅ΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.

Π—Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ источники питания ΠΎΡ‡Π΅Π½ΡŒ эффСктивны ΠΏΡ€ΠΈ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Π½ΠΈΠΈ элСктроэнСргии ΠΈΠ· ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния Π² Π΄Ρ€ΡƒΠ³ΠΎΠ΅. Они подходят для ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠΉ с высоким ΠšΠŸΠ” ΠΈ большой ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈ Π²ΠΎ ΠΌΠ½ΠΎΠ³ΠΈΡ… случаях Π±ΠΎΠ»Π΅Π΅ подходят, Ρ‡Π΅ΠΌ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ источники питания. Однако Π²Ρ‹Π±ΠΎΡ€ SMPS ΠΈΠ»ΠΈ Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠ³ΠΎ источника питания Π΄ΠΎΠ»ΠΆΠ΅Π½ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒΡΡ с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ ΠΌΠ½ΠΎΠ³ΠΈΡ… Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ², Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ допустимая ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΡ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅, Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° ΠΈ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ° Π»ΠΈΠ½ΠΈΠΈ, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ / ΡΠ»ΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ Π² ΠΆΠ΅Π»Π°Π΅ΠΌΠΎΠΌ ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ.

Π‘Π»ΠΎΠΊΠΈ питания ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅. Π’Π°ΠΆΠ½ΠΎ Π·Π½Π°Ρ‚ΡŒ

Π’ этой ΡΡ‚Π°Ρ‚ΡŒΠ΅ ΠΌΡ‹ ΠΏΠΎΠΏΡ€ΠΎΠ±ΡƒΠ΅ΠΌ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ достоинства ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… Π±Π»ΠΎΠΊΠΎΠ² питания, Ρ‚Π°ΠΊ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ, Π²ΠΎΠΎΠ±Ρ‰Π΅, Π² ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅. Π­Ρ‚ΠΎ Π·Π½Π°Ρ‡ΠΈΡ‚, Ρ‡Ρ‚ΠΎ ΠΏΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Ρ‘Π½Π½ΠΎΠΌΡƒ Π½Π°Π±ΠΎΡ€Ρƒ характСристик, ΠΊΠ°ΠΊ это Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ дальшС, этот Ρ‚ΠΈΠΏ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠ³ΠΎ питания ΠΈΠΌΠ΅Π΅Ρ‚ ряд нСсомнСнных прСимущСств. НапримСр, Π² ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠΈ трансформаторного Ρ‚ΠΈΠΏΠ° Π±Π»ΠΎΠΊΠ° питания, ΠΎΡ‚Ρ‡Π΅Π³ΠΎ ΠΎΠ½ ΠΈ ΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ заслуТСнной ΠΏΠΎΠΏΡƒΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒΡŽ. Однако! Π­Ρ‚ΠΎ Π½Π΅ Π·Π½Π°Ρ‡ΠΈΡ‚, Ρ‡Ρ‚ΠΎ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания (Π˜Π‘ΠŸ) панацСя Π½Π° всС случаи ΠΆΠΈΠ·Π½ΠΈ ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΎ всём Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ Π°Π»ΡŒΡ‚Π΅Ρ€Π½Π°Ρ‚ΠΈΠ²Π½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹.

Π’Π½Π°Ρ‡Π°Π»Π΅, ΠΎ Π±Π»ΠΎΠΊΠ°Ρ… питания Π²ΠΎΠΎΠ±Ρ‰Π΅. Π­Ρ‚ΠΈ устройства ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ для прСобразования энСргии ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½Ρ‹Ρ… (Π΄Ρ€ΡƒΠ³ΠΈΡ…) источников питания, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°Ρ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρƒ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ². Они ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‚ напряТСниС, Ρ‚ΠΎΠΊ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ потрСбляСт Π΄Π°Π½Π½ΠΎΠ΅ устройство. Π’Π°ΠΊ, ΠΎΠ½ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ ΡΡ‚Π°Π±ΠΈΠ»ΠΈΠ·ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ, Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ, ΡƒΠΏΡ€Π°Π²Π»ΡΡ‚ΡŒ ΠΈ Ρ‚.Π΄. Π‘Π°ΠΌΠΈ Π±Π»ΠΎΠΊΠΈ питания Π±Ρ‹Π²Π°ΡŽΡ‚ ΠΈΠ½Ρ‚Π΅Π³Ρ€ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΌΠΈ ΠΈ Π½Π΅ ΠΈΠ½Ρ‚Π΅Π³Ρ€ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΌΠΈ.

Ну, Π° Ρ‚Π΅ΠΏΠ΅Ρ€ΡŒ, собствСнно, ΠΎΠ± ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… Π±Π»ΠΎΠΊΠ°Ρ… питания.

Π’ΠΊΡ€Π°Ρ‚Ρ†Π΅, ΠΊΠ°ΠΊ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π˜Π‘ΠŸ?

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания — это инвСрторная систСма, Ρ‚.Π΅. ΠΊΠΎΠ³Π΄Π° постоянный Ρ‚ΠΎΠΊ прСобразуСтся Π² ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ. ΠŸΡ€ΠΈ этом происходит ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ частоты ΠΈΠ»ΠΈ напряТСния, Π»ΠΈΠ±ΠΎ, ΠΈ Ρ‚ΠΎΠ³ΠΎ ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ вмСстС. Π•ΡΡ‚ΡŒ Π˜Π‘ΠŸ, Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰ΠΈΠ΅ с Π³Π°Π»ΡŒΠ²Π°Π½ΠΈΡ‡Π΅ΡΠΊΠΎΠΉ развязкой (бСсконтактноС ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅). Π•ΡΡ‚ΡŒ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Ρ‹ Π³Π΄Π΅ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΠΌΠ°Π»ΠΎΠ³Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ трансформаторы. И это ΠΈΠΌΠ΅Π΅Ρ‚ своё объяснСниС, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ, Ρ‡Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ частота, Ρ‚Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρ‹ трансформатора, ΠΏΡ€ΠΈ этом трСбования ΠΊ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρƒ сСрдСчника ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°ΡŽΡ‚ΡΡ, Π° ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ достигаСтся сопоставимая. Бтабилизция Π˜Π‘Π“ осущСствляСтся Π·Π° счёт ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΉ связи.

ΠŸΡ€Π΅ΠΈΠΌΡƒΡ‰Π΅ΡΡ‚Π² Π˜Π‘ΠŸ набСрётся Π½Π΅ΠΌΠ°Π»ΠΎ, поэтому ΠΌΡ‹ ΠΈΡ… Π±ΡƒΠ΄Π΅ΠΌ Π½ΡƒΠΌΠ΅Ρ€ΠΎΠ²Π°Ρ‚ΡŒ для чёткости восприятия.

Достоинства ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… Π±Π»ΠΎΠΊΠΎΠ² питания.

1. МСньший вСс. Π’Π°ΠΊΠΆΠ΅ достигаСтся использованиСм (ΠΌΡ‹ ΡƒΠΆΠ΅ ΡƒΠΏΠΎΠΌΠΈΠ½Π°Π»ΠΈ Π²Ρ‹ΡˆΠ΅) ΠΌΠ°Π»ΠΎΠ³Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Ρ… трансформаторов, ΠΏΡ€ΠΈ Ρ‚ΠΎΠΉ ΠΆΠ΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Π΅ΠΌΠΎΠΉ мощности. ИспользованиСм кондСнсаторов мСньшСй ёмкости, Ρ‡Ρ‚ΠΎ Ρ‚ΠΎΠΆΠ΅ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ Π³Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ Ρ„ΠΈΠ»ΡŒΡ‚Ρ€Π° напряТСния. ΠŸΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Π°Ρ частота прСобразования этому ΠΊΠ°ΠΊ Ρ€Π°Π· способствуСт. ΠŸΠΎΡ‚ΠΎΠΌ, конструктивно Π΅Π³ΠΎ ΠΌΠΎΠΆΠ½ΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ ΠΏΠΎ Π±ΠΎΠ»Π΅Π΅ простой ΠΎΠ΄Π½ΠΎΠΏΠΎΠ»ΡƒΠΏΠ΅Ρ€ΠΈΠΎΠ΄Π½ΠΎΠΉ схСмС ΠΈ ΠΏΡ€ΠΈ этом Π½Π΅ ΠΏΠ΅Ρ€Π΅ΠΆΠΈΠ²Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ увСличатся ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния.

2. Π‘ΠΎΠ»Π΅Π΅ высокий ΠšΠŸΠ” (Π΄ΠΎ 98%). ΠžΡ‚Π²Π΅Ρ‚ прост β€” ΠΌΠ°Π»Ρ‹Π΅ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ. ΠžΠ±ΡƒΡΠ»ΠΎΠ²Π»Π΅Π½ΠΎ это Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ΠΌ Π² схСмотСхникС высокочастотного элСмСнта вмСсто сСтСвого трансформатора, ΠΈ ΠΊΠ»ΡŽΡ‡Π΅Π²ΠΎΠ³ΠΎ элСмСнта вмСсто стабилизатора. А Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΡΠ½ΠΎΠ²Π½ΡƒΡŽ Ρ‡Π°ΡΡ‚ΡŒ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΊΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ элСмСнты находятся Π² ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΠΌ состоянии, Ρ‚.Π΅. Π»ΠΈΠ±ΠΎ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹, Π»ΠΈΠ±ΠΎ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹, Ρ‚ΠΎ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ, происходящиС Π² основном ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½Ρ‹Ρ… процСссах, свСдСны ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌΡƒ.

3. МСньшая Ρ†Π΅Π½Π°. И это ΠΏΡ€ΠΈ сопоставимой ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Π΅ΠΌΠΎΠΉ мощности ΠΈ надёТности Π°Π»ΡŒΡ‚Π΅Ρ€Π½Π°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… устройств. Π”Π΅ΡˆΠ΅Π²Π»Π΅ стоит силовая Ρ‡Π°ΡΡ‚ΡŒ устройства, Π·Π° счёт ΡƒΠ½ΠΈΡ„ΠΈΠΊΠ°Ρ†ΠΈΠΈ элСмСнтной Π±Π°Π·Ρ‹, Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΠ΅ ΠΊΠ»ΡŽΡ‡Π΅Π²Ρ‹Ρ… транзисторов высокой мощности ΠΈ Π΅Ρ‰Ρ‘ ΠΈΠ·-Π·Π° Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ Π² трансформаторныС Π‘ΠŸ входят дорогостоящиС ΠΌΠ΅Ρ‚Π°Π»Π»Ρ‹ ΠΈ Π² Π±ΠΎΠ»ΡŒΡˆΠΈΡ… ΠΎΠ±ΡŠΡ‘ΠΌΠ°Ρ….

4. Π¨ΠΈΡ€ΠΎΠΊΠΈΠΉ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ ΠΏΠΈΡ‚Π°ΡŽΡ‰Π΅Π³ΠΎ напряТСния ΠΈ частоты. ΠŸΡ€ΠΎΡΡ‚ΠΎ Π½Π΅ сопоставимый с Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹ΠΌ трансформатором Π² Ρ‚ΠΎΠΉ ΠΆΠ΅ Ρ†Π΅Π½ΠΎΠ²ΠΎΠΉ ΠΊΠ°Ρ‚Π΅Π³ΠΎΡ€ΠΈΠΈ! На Π΄Π΅Π»Π΅ это Π΄Π°Ρ‘Ρ‚ Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ Π² ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΈ Π² Ρ€Π°Π·Π½Ρ‹Ρ… мСстах, Π³Π΄Π΅ Π΅ΡΡ‚ΡŒ большиС отличия ΠΏΠΎ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ ΠΈ частотС Π² стандартных Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ°Ρ….

5. ΠΠ°Π΄Ρ‘ΠΆΠ½ΠΎΡΡ‚ΡŒ. Π•Ρ‘ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ встроСнныС Ρ†Π΅ΠΏΠΈ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Β«Π²Ρ€Π΅Π΄Π½Ρ‹Ρ…Β» ситуаций. Π­Ρ‚ΠΎ ΠΈ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ, ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅, ΠΈ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ скачки напряТСния. Π’Π°ΠΊΠΆΠ΅ Ссли ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ»Π° ΠΏΠ΅Ρ€Π΅ΠΏΠΎΠ»ΡŽΡΠΎΠ²ΠΊΠ° Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… Ρ†Π΅ΠΏΠ΅ΠΉ. ΠŸΠΎΡ‚ΠΎΠΌ, ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ Π‘ΠŸ мСньшС Π³Ρ€Π΅ΡŽΡ‚ΡΡ, Ρ‡Ρ‚ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ Π²Π΅Ρ€ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ пСрСгрСвания ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.

Π‘ΠΊΠ°Π·Π°Π»ΠΈ Β«Π·Π°Β», нСльзя Π½Π΅ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ ΠΈ Β«ΠΏΡ€ΠΎΡ‚ΠΈΠ²Β». А Ρ‚ΠΎ ΠΊΠ°ΠΊ – Ρ‚ΠΎ идСально получаСтся.

Π“Π΄Π΅ Π˜Π‘ΠŸ Π½Π΅ Ρ‚Π°ΠΊ ΡΠΈΠ»ΡŒΠ½Ρ‹?

Π’ частности, ΠΎΠ½ΠΈ Β«ΠΏΠ»ΠΎΡ…ΠΎ пСрСносят» ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½ΠΈΠ΅ мощности Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. ΠœΠΎΠ³ΡƒΡ‚ просто Π½Π΅ Π·Π°ΠΏΡƒΡΡ‚ΠΈΡ‚ΡŒΡΡ. Или, ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСний ΠΌΠΎΠ³ΡƒΡ‚ Π²Ρ‹Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒ Π·Π° допустимыС Π½ΠΎΡ€ΠΌΡ‹. Π”Π°Π»Π΅Π΅, ΠΈ это Ρ…ΠΎΡ€ΠΎΡˆΠΎ извСстный Ρ„Π°ΠΊΡ‚, ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ питания ΡΠ²Π»ΡΡŽΡ‚ΡΡ источником высокочастотных ΠΏΠΎΠΌΠ΅Ρ…. Π₯отя, считаСтся, Ρ‡Ρ‚ΠΎ Π² Ρ…ΠΎΡ€ΠΎΡˆΠΎ ΠΏΡ€ΠΎΡ€Π°Π±ΠΎΡ‚Π°Π½Π½Ρ‹Ρ… схСмах, этот нСдостаток сущСствСнно нивСлируСтся. ( Но, думаСтся, Ρ‡Ρ‚ΠΎ Π² ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°Ρ…, Π³Π΄Π΅ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½ΠΎ Π²Π°ΠΆΠ½ΠΎ отсутствиС ΠΏΠΎΠΌΠ΅Ρ…, Π±ΡƒΠ΄Π΅Ρ‚ использована Π°Π»ΡŒΡ‚Π΅Ρ€Π½Π°Ρ‚ΠΈΠ²Π°). И, Π½Π°ΠΊΠΎΠ½Π΅Ρ†, Ссли Π² Ρ€Π°Π±ΠΎΡ‚Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΎΡ‚ сСти Π½Π΅ прСдусмотрСна Π³Π°Π»ΡŒΠ²Π°Π½ΠΈΡ‡Π΅ΡΠΊΠ°Ρ развязка, Ρ‚ΠΎ это затрудняСт ΠΏΠΎΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ Π΅Π³ΠΎ Ρ€Π΅ΠΌΠΎΠ½Ρ‚.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ, Ссли Π²Ρ‹ Ρ€Π΅ΡˆΠΈΠ»ΠΈ ΠΊΡƒΠΏΠΈΡ‚ΡŒ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания, Π²Ρ‹ Π·Π½Π°Π΅Ρ‚Π΅, с Ρ‡Π΅ΠΌ Π±ΡƒΠ΄Π΅Ρ‚Π΅ ΠΈΠΌΠ΅Ρ‚ΡŒ Π΄Π΅Π»ΠΎ.

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания: Ρ‡Ρ‚ΠΎ это Ρ‚Π°ΠΊΠΎΠ΅ ΠΈ Π² Ρ‡Π΅ΠΌ Π΅Π³ΠΎ прСимущСства

Π§Ρ‚ΠΎ понимаСтся ΠΏΠΎΠ΄ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΌ Π±Π»ΠΎΠΊΠΎΠΌ питания?

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания (SMPS) – это популярноС, Π° ΠΈΠ½ΠΎΠ³Π΄Π° ΠΈ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ устройство. НСобходимо Π²Π·ΡΡ‚ΡŒ нСподходящСС напряТСниС ΠΈ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚ΡŒ Π΅Π³ΠΎ Π² подходящСС напряТСниС, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠ΅ для прилоТСния. Π’ΠΎ ΠΌΠ½ΠΎΠ³ΠΈΡ… случаях нСподходящим (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π±ΠΎΠ»Π΅Π΅ высоким) напряТСниСм являСтся ΡΠ΅Ρ‚ΡŒ (230 Π’ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, 50 Π“Ρ† Π² Π’Π΅Π»ΠΈΠΊΠΎΠ±Ρ€ΠΈΡ‚Π°Π½ΠΈΠΈ), Π° Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΈΠΌ напряТСниСм являСтся 12 ΠΈΠ»ΠΈ 24 Π’ постоянного Ρ‚ΠΎΠΊΠ°.

Устройство ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚:

  • ΠžΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ ΠΈΠ·ΠΎΠ»ΡΡ†ΠΈΡŽ – ΠΎΡ‚Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½ΠΎΠ³ΠΎ оборудования ΠΎΡ‚ сСти с Π±ΠΎΠ»Π΅Π΅ высоким напряТСниСм.
  • Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΡŽΡ‚ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС, поддСрТивая Π΅Π³ΠΎ постоянным, Π΄Π°ΠΆΠ΅ Ссли напряТСниС сСти ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ΡΡ ΠΈΠ»ΠΈ пониТаСтся.
  • Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΡŽΡ‚ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΠΊ, помогая ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΠΎΡ‚ поврСТдСния источника питания ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ оборудования.

Π’ Ρ‡Π΅ΠΌ Ρ€Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹ΠΌ ΠΈ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΌ источником питания?

Π Π΅ΠΆΠΈΠΌ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π±Π»ΠΎΠΊΠ° питания

Π‘Π»ΠΎΠΊ питания с Ρ€Π΅ΠΆΠΈΠΌΠΎΠΌ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ высокочастотноС ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ (ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ 40 ΠΊΠ“Ρ† β€” 40 тысяч ΠΈ Π±ΠΎΠ»Π΅Π΅) ΠΎΠΏΠ΅Ρ€Π°Ρ†ΠΈΠΉ Π² сСкунду для ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ питания Ρ‡Π΅Ρ€Π΅Π· трансформатор. Высокочастотный ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΆΠ΅ количСство энСргии ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½ΠΎ ΠΎΡ‚ Π³ΠΎΡ€Π°Π·Π΄ΠΎ мСньшСго ΠΈ Π»Π΅Π³ΠΊΠΎΠ³ΠΎ источника питания. Π’Π°ΠΊΠΎΠ΅ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΈ использованиС Π²Ρ‹ΡΠΎΠΊΠΎΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ„Π΅Ρ€Ρ€ΠΈΡ‚ΠΎΠ²Ρ‹Ρ… трансформаторов Ρ‚Π°ΠΊΠΆΠ΅ Π΄Π΅Π»Π°Π΅Ρ‚ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания Π³ΠΎΡ€Π°Π·Π΄ΠΎ Π±ΠΎΠ»Π΅Π΅ эффСктивным, Ρ‡Π΅ΠΌ Ρ‚Ρ€Π°Π΄ΠΈΡ†ΠΈΠΎΠ½Π½Ρ‹ΠΉ Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания.

Π›ΠΈΠ½Π΅ΠΉΠ½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания

Π’ основС Ρ‚Ρ€Π°Π΄ΠΈΡ†ΠΈΠΎΠ½Π½ΠΎΠ³ΠΎ Π»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° питания Π»Π΅ΠΆΠΈΡ‚ трансформатор ΠΈΠ· Π»Π°ΠΌΠΈΠ½ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ ΠΆΠ΅Π»Π΅Π·Π°. Π­Ρ‚ΠΎΡ‚ трансформатор Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π½Π° частотС сСти (50 Π“Ρ†) ΠΈ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ синусоиду сСти Π² синусоиду Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния (это «линСйная» Ρ‡Π°ΡΡ‚ΡŒ). Низкая рабочая частота ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π·Π° Ρ†ΠΈΠΊΠ» сСти Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‚ΡŒ большС мощности для любой Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠΉ мощности. Π­Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ трансформатор Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ довольно большим ΠΈ тяТСлым. ΠœΠ½ΠΎΠ³ΠΎΡΠ»ΠΎΠΉΠ½Ρ‹ΠΉ ΠΆΠ΅Π»Π΅Π·Π½Ρ‹ΠΉ сСрдСчник Ρ‚Π°ΠΊΠΆΠ΅ нСсСт Π³ΠΎΡ€Π°Π·Π΄ΠΎ большиС ΠΏΠΎΡ‚Π΅Ρ€ΠΈ Π² процСссС эксплуатации, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ нСэффСктивСн, Π½ΠΎ ΠΈ выдСляСт Π½Π΅ΠΆΠ΅Π»Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ Ρ‚Π΅ΠΏΠ»ΠΎ.

Β

Π—Π°Ρ‡Π΅ΠΌ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ SMPS?

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для питания Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½ΠΎΠ³ΠΎ оборудования ΠΊΠ°ΠΊ Π² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ…, Ρ‚Π°ΠΊ ΠΈ Π² Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… цСлях. ВсС большС ΠΈ большС соврСмСнного оборудования Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ источника питания Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния, Π΄Π°ΠΆΠ΅ Ссли ΠΎΠ½ΠΎ Π² ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΠΌ счСтС управляСт ΡΠ΅Ρ‚ΡŒΡŽ ΠΈΠ»ΠΈ высоким напряТСниСм. Π‘Π»ΠΎΠΊ питания ΡƒΠΏΡ€ΠΎΡ‰Π°Π΅Ρ‚ Π·Π°Π΄Π°Ρ‡Ρƒ ΠΏΠΎ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠ°Π½ΠΈΡŽ бСзопасной изоляции Π²ΠΎ Π²Π»Π°ΠΆΠ½ΠΎΠΉ ΠΈΠ»ΠΈ загрязнСнной срСдС .

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Π²ΠΎ ΠΌΠ½ΠΎΠ³ΠΈΡ… случаях ΠΈΠΌΠ΅Π΅Ρ‚ смысл ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΡΠ²Π΅Ρ€Ρ…Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Π΅ Ρ€Π΅Π»Π΅ ΠΈ Ρ‚Π°ΠΉΠΌΠ΅Ρ€Ρ‹ для ΠΏΠΎΠ»Π½ΠΎΠ³ΠΎ управлСния, Π΄Π°ΠΆΠ΅ Ссли управляСмоС устройство Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΎΡ‚ сСтСвого напряТСния. ΠŸΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠΌ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠ»ΡƒΠΆΠΈΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅ΠΊΠ°Ρ‡ΠΊΠ°, Π΄ΠΎΠ·ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅, Π½Π°Π³Ρ€Π΅Π² ΠΏΠ»Π°Π²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ бассСйна.

Π—Π°Ρ‡Π΅ΠΌ Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ питания Finder?

ΠΠ°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ

ΠŸΠ΅Ρ€Π΅Π΄ ΠΎΡ‚ΠΏΡ€Π°Π²ΠΊΠΎΠΉ с Π·Π°Π²ΠΎΠ΄Π° ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ ΡΠ΅Ρ€ΠΈΡŽ Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… испытаний. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ ΠΌΡ‹ Π³Π°Ρ€Π°Π½Ρ‚ΠΈΡ€ΡƒΠ΅ΠΌ, Ρ‡Ρ‚ΠΎ Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ Π΄ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ нашСй ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ†ΠΈΠΈ. Π‘Π»ΠΎΠΊΠΈ питания Finder ΠΈΠΌΠ΅ΡŽΡ‚ Π·Π°Ρ‰ΠΈΡ‚Ρƒ ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания .

ΠŸΠ ΠžΠ˜Π—Π’ΠžΠ”Π˜Π’Π•Π›Π¬ΠΠžΠ‘Π’Π¬

Π‘Π»ΠΎΠΊΠΈ питания Finder ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ с Ρ‚ΠΎΡ‡ΠΊΠΈ зрСния эффСктивности ΠΈ Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ энСргопотрСблСния.

ΠšΠžΠΠ€Π˜Π“Π£Π ΠΠ¦Π˜Π―

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ источника питания ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΡΡ‚Ρ€ΠΎΠΈΡ‚ΡŒ Π² соотвСтствии с трСбованиями прилоТСния.

Π’Ρ‹ΡΠΎΠΊΠΎΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания сСрии 78 ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ для ΡˆΠΈΡ€ΠΎΠΊΠΎΠ³ΠΎ спСктра ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΉ благодаря Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΠΎΠΌΡƒ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΌΡƒ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ, Π·Π°Ρ‰ΠΈΡ‚Π΅ ΠΎΡ‚ пСрСнапряТСния ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ питания Finder сСрии 78 идСально подходят для свСтодиодных Π»Π΅Π½Ρ‚ , Π²ΠΈΠ΄Π΅ΠΎΠ΄ΠΎΠΌΠΎΡ„ΠΎΠ½Π½Ρ‹Ρ… систСм ΠΈ систСмы домашнСй Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠ·Π°Ρ†ΠΈΠΈ . Они ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ высокими стандартами качСства изготовлСния, Π½Π° 100 % сдСланы Π² Π˜Ρ‚Π°Π»ΠΈΠΈ ΠΈ ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ рядом Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ, Π² Ρ‚ΠΎΠΌ числС смСнным ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»Π΅ΠΌ Π½Π° ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ ΠΏΠ°Π½Π΅Π»ΠΈ для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Π²Ρ…ΠΎΠ΄Π°, ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½ΠΎΠΉ конструкциСй ΠΈ ΠΎΡ‡Π΅Π½ΡŒ Π½ΠΈΠ·ΠΊΠΈΠΌ энСргопотрСблСниСм Π² Ρ€Π΅ΠΆΠΈΠΌΠ΅ оТидания. .

МодСли Ρ‚ΠΈΠΏΠΎΠ² 78.51 ΠΈ 78.61 Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΠΌΠ΅ΡŽΡ‚ характСристики, ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π½Ρ‹Π΅ для зарядки аккумулятора. Они идСально подходят для питания Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠ³ΠΎ освСщСния, систСм видСонаблюдСния ΠΈ систСм контроля доступа.

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ питания Finder сСрии 78

БСрия Finder 78 прСдставляСт собой Π»ΠΈΠ½Π΅ΠΉΠΊΡƒ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Ρ… источников питания ΠΌΠ°Π»Ρ‹Ρ… Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ² для ΡˆΠΊΠ°Ρ„ΠΎΠ² управлСния ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΉ.

Π”Ρ€ΡƒΠ³ΠΈΠ΅ характСристики Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ (Π² зависимости ΠΎΡ‚ Ρ‚ΠΈΠΏΠ°):

  • Выходная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ 12, 36, 50, 60, 120 ΠΈΠ»ΠΈ 130 Π’Ρ‚
  • Π’Ρ…ΠΎΠ΄ (110 … 240) Π’ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΈΠ»ΠΈ 220 Π’ постоянного Ρ‚ΠΎΠΊΠ°
  • Класс B согласно EN 55022
  • Π‘ΠΌΠ΅Π½Π½Ρ‹ΠΉ Π²Ρ…ΠΎΠ΄Π½ΠΎΠΉ ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΡŒ плюс запасной
  • Варистор для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ пСрСнапряТСния
  • Π¨ΠΈΡ€ΠΈΠ½Π° 17,5, 40 ΠΈΠ»ΠΈ 70 ΠΌΠΌ
  • Π’Π°ΠΊΠΆΠ΅ доступСн источник питания KNX с номинальной Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ 30 Π’ постоянного Ρ‚ΠΎΠΊΠ°, 640 мА.

Π©Π΅Π»ΠΊΠ½ΠΈΡ‚Π΅ здСсь, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€ΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ тСхничСскоС описаниС.

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ Π±Π»ΠΎΠΊ питания 400–1000 Π’Ρ‚

Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания AC-DC, 400~1000 Π’Ρ‚, Π‘Π•Π Π˜Π― TCD

  • ΠŸΡ€ΠΎΡ‡Π½Π°Ρ конструкция
  • ЖСсткоС Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅
  • ΠŸΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ Π·Π°ΠΊΡ€Ρ‹Ρ‚Ρ‹ΠΉ
  • Π‘Ρ€Π΅Π΄Π½Π΅Π΅ врСмя Π½Π°Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ Π½Π° ΠΎΡ‚ΠΊΠ°Π· Π±ΠΎΠ»Π΅Π΅ 150 000 часов
  • ΠžΠ’, ΠžΠ›, ОВ Π—Π°Ρ‰ΠΈΡ‚Π°
  • Низкий ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ ΡˆΡƒΠΌΠ° ΠΈ ΠΏΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΉ
  • ДистанционноС Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅/Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅
  • ΠŸΡ€ΠΈΠ½ΡƒΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ Ρ€Π°Π·Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ°

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ: 400–1000 Π’Ρ‚
НапряТСниС: 5 Π’, 12 Π’, 15 Π’, 24 Π’, 28 Π’, 48 Π’
Π’ΠΈΠΏ: ПРОЧНАЯ КОНБВРУКЦИЯ, ΠšΠ°Ρ‚Π΅Π³ΠΎΡ€ΠΈΡ AC50EDTB9, HIGHOS M Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ источники питания постоянного Ρ‚ΠΎΠΊΠ° Π’Π΅Π³ΠΈ: Π—Π°ΠΊΡ€Ρ‹Ρ‚Ρ‹ΠΉ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания постоянного ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, ВысоконадСТный источник питания, ΠŸΡ€ΠΎΡ‡Π½Ρ‹ΠΉ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ Π² список ΠΆΠ΅Π»Π°Π½ΠΈΠΉ

Π‘Ρ€Π°Π²Π½ΠΈΡ‚ΡŒ

  • ОписаниС
  • МодСли
  • ВСхничСскиС характСристики
  • ДоступныС ΠΎΠΏΡ†ΠΈΠΈ
  • Листы Π΄Π°Π½Π½Ρ‹Ρ…

ОписаниС

БСрия TCD прСдставляСт собой ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹ΠΉ высокомощный ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ источник питания ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ/постоянного Ρ‚ΠΎΠΊΠ° ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ 400–1000 Π’Ρ‚ с ΠΎΠ΄Π½ΠΈΠΌ Π²Ρ‹Ρ…ΠΎΠ΄ΠΎΠΌ. Π­Ρ‚ΠΎ устройство доступно Π² вСрсиях Π½Π° 400, 600, 800 ΠΈ 1000 Π’Ρ‚ с Π²Ρ‹Ρ…ΠΎΠ΄Π°ΠΌΠΈ Π½Π° 5 Π’, 12 Π’, 15 Π’, 24 Π’, 28 Π’ ΠΈ 48 Π’. НадСТная конструкция Π΄Π΅Π»Π°Π΅Ρ‚ ΠΈΡ… ΠΈΠ΄Π΅Π°Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΊΠ°ΠΊ для коммСрчСских, Ρ‚Π°ΠΊ ΠΈ для суровых ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… условий. БСрия TCD Ρ‚Π°ΠΊΠΆΠ΅ доступна Π² Π·Π°Ρ‰ΠΈΡ‰Π΅Π½Π½Ρ‹Ρ… вСрсиях COTS для Π²ΠΎΠ΅Π½Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΉ. ΠŸΠΎΠΆΠ°Π»ΡƒΠΉΡΡ‚Π°, ΡΠ²ΡΠΆΠΈΡ‚Π΅ΡΡŒ с Π½Π°ΠΌΠΈ сСгодня, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΏΠΎΠ»Π½ΠΎΠ΅ Ρ†Π΅Π½ΠΎΠ²ΠΎΠ΅ ΠΏΡ€Π΅Π΄Π»ΠΎΠΆΠ΅Π½ΠΈΠ΅.

400 Π’Ρ‚

МодСль β„– Π’Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС Макс. Π’Π΅ΠΊΡƒΡ‰ΠΈΠΉ
TCD-5-80 5vdc 80A ЦИВАВА
TCD-12-34 12 Π’ постоянного Ρ‚ΠΎΠΊΠ° 34A ЦИВАВА
TCD-15-27 15 Π’ постоянного Ρ‚ΠΎΠΊΠ° 27A ЦИВАВА
Π’Π¦Π”-24-17 24 Π’ постоянного Ρ‚ΠΎΠΊΠ° 17A ЦИВАВА
TCD-28-14 28 Π’ постоянного Ρ‚ΠΎΠΊΠ° 14A ЦИВАВА
TCD-48-8 48 Π’ постоянного Ρ‚ΠΎΠΊΠ° 8A ЦИВАВА

600 Π’Ρ‚

МодСль β„– Π’Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС Макс. Π’Π΅ΠΊΡƒΡ‰ΠΈΠΉ
TCD-5-100 5 Π’ постоянного Ρ‚ΠΎΠΊΠ° 100A ЦИВАВА
TCD-12-50 12 Π’ постоянного Ρ‚ΠΎΠΊΠ° 50A ЦИВАВА
TCD-15-40 15 Π’ постоянного Ρ‚ΠΎΠΊΠ° 40A ЦИВАВА
TCD-24-25 24 Π’ постоянного Ρ‚ΠΎΠΊΠ° 25A ЦИВАВА
TCD-28-21 28 Π’ постоянного Ρ‚ΠΎΠΊΠ° 21A ЦИВАВА
TCD-48-12 48 Π’ постоянного Ρ‚ΠΎΠΊΠ° 12A ЦИВАВА

800 Π’Ρ‚

МодСль β„– Π’Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС Макс. Π’Π΅ΠΊΡƒΡ‰ΠΈΠΉ
TCD-5-150 5Π’ постоянного Ρ‚ΠΎΠΊΠ° 150А ЦИВАВА
TCD-12-66 12 Π’ постоянного Ρ‚ΠΎΠΊΠ° 66A ЦИВАВА
TCD-15-53 15 Π’ постоянного Ρ‚ΠΎΠΊΠ° 53A ЦИВАВА
Π’ΠšΠ”-24-33 24 Π’ постоянного Ρ‚ΠΎΠΊΠ° 33A ЦИВАВА
TCD-28-28 28 Π’ постоянного Ρ‚ΠΎΠΊΠ° 28A ЦИВАВА
TCD-48-16 48 Π’ постоянного Ρ‚ΠΎΠΊΠ° 16A ЦИВАВА

1000 Π’Ρ‚

МодСль β„– Π’Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС Макс. Π’Π΅ΠΊΡƒΡ‰ΠΈΠΉ
TCD-12-83 12 Π’ постоянного Ρ‚ΠΎΠΊΠ° 83A ЦИВАВА
TCD-15-66 15 Π’ постоянного Ρ‚ΠΎΠΊΠ° 66A ЦИВАВА
TCD-24-41 24 Π’ постоянного Ρ‚ΠΎΠΊΠ° 41A ЦИВАВА
TCD-28-35 28 Π’ постоянного Ρ‚ΠΎΠΊΠ° 35A ЦИВАВА
TCD-48-20 48 Π’ постоянного Ρ‚ΠΎΠΊΠ° 20A ЦИВАВА

Доступны Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠΈ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ°. Π‘Π²ΡΠΆΠΈΡ‚Π΅ΡΡŒ с Π½Π°ΠΌΠΈ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ·Π½Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΈΠΌΠ΅Π½Π½ΠΎ Π²Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ. 9
Входная частота: 47–63 Π“Ρ† , 10 А / 230 Π’ ΠΏΠ΅Ρ€Π΅ΠΌ. Ρ‚ΠΎΠΊΠ°
Π­Ρ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ: 85 Ρ‚ΠΈΠΏ. (Π² зависимости ΠΎΡ‚ ΠΌΠΎΠ΄Π΅Π»ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π°)
Π’ΠΎΠΊ ΡƒΡ‚Π΅Ρ‡ΠΊΠΈ: <2,5 мА максимум ΠΏΡ€ΠΈ 240 Π’ ΠΏΠ΅Ρ€Π΅ΠΌ. Π Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ°: Линия Β±0,5% Нагрузка Β±0,5% Випичная
ВрСмя удСрТания: 20 мс/ 230 Π’ ΠΏΠ΅Ρ€Π΅ΠΌ. Ρ‚ΠΎΠΊΠ°, 15 мс / 115 Π’ ΠΏΠ΅Ρ€Π΅ΠΌ. Ρ‚ΠΎΠΊΠ°
ΠŸΡƒΠ»ΡŒΡΠ°Ρ†ΠΈΠΈ/ΡˆΡƒΠΌ: 150 ΠΌΠ’ Ρ‚ΠΈΠΏΠΈΡ‡Π½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΎΡ‚ ΠΏΠΈΠΊΠ° Π΄ΠΎ ΠΏΠΈΠΊΠ° (20 ΠœΠ“Ρ†)
ΠŸΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ уставки: Β±1% (ΠΊΡ€ΠΎΠΌΠ΅ 5 Π’=Β±2%) (максимум) Π—Π°Ρ‰ΠΈΡ‚Π°: 105–125 % Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅, ΠΏΠΎΠ²Ρ‚ΠΎΡ€Π½ΠΎΠ΅ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ для восстановлСния
Π—Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ пСрСнапряТСния: 115–140 % ΠΏΠΎΠ²Ρ‚ΠΎΡ€Π½ΠΎΠ΅ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ для восстановлСния
Π—Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π²Π°: Π’Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° Ρ€Π°Π΄ΠΈΠ°Ρ‚ΠΎΡ€Π°.

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
