Ин 12а. Газоразрядные индикаторы ИН-12А и ИН-12Б: характеристики, применение и особенности

Что такое газоразрядные индикаторы ИН-12А и ИН-12Б. Какие у них технические характеристики. Где применяются эти индикаторы. Как правильно подключать и использовать ИН-12А и ИН-12Б. Какие есть особенности работы с этими индикаторами.

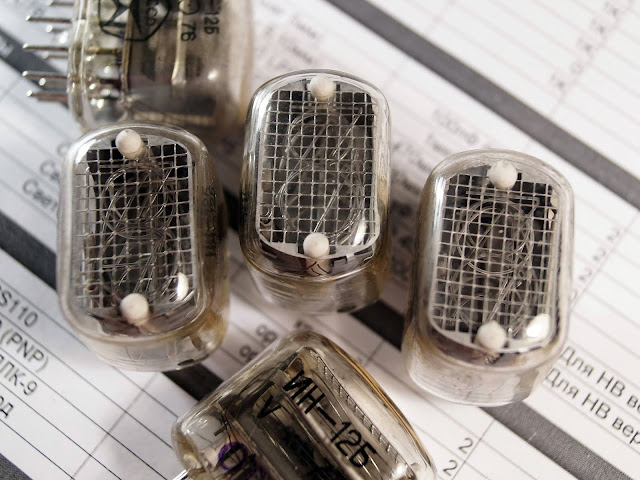

Что представляют собой газоразрядные индикаторы ИН-12А и ИН-12Б

Газоразрядные индикаторы ИН-12А и ИН-12Б относятся к семейству индикаторов тлеющего разряда. Они предназначены для визуальной индикации цифровой информации в различных электронных устройствах.

Основные характеристики индикаторов ИН-12А и ИН-12Б:

  • Тип отображаемых символов: цифры от 0 до 9
  • Высота символов: 18 мм
  • Цвет свечения: оранжевый
  • Напряжение питания: 170-220 В
  • Ток потребления: около 2,5 мА
  • Диаметр баллона: 19 мм
  • Длина баллона: 52 мм

Индикаторы выполнены в стеклянном баллоне, наполненном инертным газом под низким давлением. Внутри располагаются катоды в форме цифр и общий анод.

Технические характеристики индикаторов ИН-12А и ИН-12Б

Рассмотрим более подробно технические параметры газоразрядных индикаторов ИН-12А и ИН-12Б:

ПараметрЗначение
Напряжение питания170-220 В
Ток потребления2,5 мА
Минимальный ток свечения0,6 мА
Максимальный ток катода5 мА
Напряжение зажиганияНе более 190 В
Рабочая температура-60…+70°C

Различия между ИН-12А и ИН-12Б заключаются в расположении выводов. У ИН-12А выводы прямые, у ИН-12Б — загнуты под прямым углом для монтажа в печатную плату.

Области применения индикаторов ИН-12А и ИН-12Б

Благодаря своим характеристикам, газоразрядные индикаторы ИН-12А и ИН-12Б нашли применение во многих областях:

  • Цифровые часы и таймеры
  • Измерительные приборы
  • Пульты управления
  • Радиотехническая аппаратура
  • Ретро-устройства
  • Арт-объекты и декоративная подсветка

Особенно популярны эти индикаторы у радиолюбителей для создания оригинальных самодельных часов и других устройств с ярким и необычным дизайном.

Как правильно подключать и использовать индикаторы ИН-12А и ИН-12Б

При работе с газоразрядными индикаторами ИН-12А и ИН-12Б необходимо соблюдать ряд правил:

  1. Использовать источник питания напряжением 170-220 В
  2. Ограничивать ток через катоды до 2-3 мА с помощью резисторов
  3. Не превышать максимальный ток катода 5 мА
  4. Обеспечить надежную изоляцию высоковольтных цепей
  5. Применять схемы динамической индикации для снижения энергопотребления

Типовая схема подключения ИН-12А/ИН-12Б включает:

  • Источник высокого напряжения 180-200 В
  • Токоограничивающие резисторы 68-100 кОм для каждого катода
  • Транзисторные или микросхемные ключи для управления катодами
  • Микроконтроллер для формирования управляющих сигналов

Особенности работы с индикаторами ИН-12А и ИН-12Б

При использовании газоразрядных индикаторов ИН-12А и ИН-12Б следует учитывать некоторые их особенности:

  • Высокое рабочее напряжение требует соблюдения мер электробезопасности
  • Необходимо обеспечить хорошее охлаждение при длительной работе
  • Возможно небольшое мерцание свечения из-за особенностей тлеющего разряда
  • Ограниченный срок службы — около 5000-10000 часов непрерывной работы
  • Чувствительность к электростатическим разрядам при монтаже

При правильном применении индикаторы ИН-12А и ИН-12Б обеспечивают яркое и контрастное отображение цифровой информации с отличной видимостью даже при ярком внешнем освещении.

Преимущества и недостатки газоразрядных индикаторов

Газоразрядные индикаторы ИН-12А и ИН-12Б имеют ряд достоинств и ограничений по сравнению с другими типами индикаторов:

Преимущества:

  • Высокая яркость и контрастность отображения
  • Широкий угол обзора — до 160 градусов
  • Отличная видимость при ярком внешнем освещении
  • Оригинальный ретро-дизайн
  • Низкое энергопотребление при динамической индикации

Недостатки:

  • Необходимость высоковольтного питания
  • Ограниченный срок службы
  • Хрупкость стеклянной конструкции
  • Чувствительность к ударам и вибрации
  • Сложность схемы управления

Несмотря на определенные недостатки, газоразрядные индикаторы остаются популярными благодаря своему уникальному внешнему виду и ностальгической привлекательности.

Альтернативы газоразрядным индикаторам

В современной электронике существует ряд альтернатив газоразрядным индикаторам ИН-12А и ИН-12Б:

  • Светодиодные семисегментные индикаторы
  • Вакуумно-люминесцентные индикаторы (ВЛИ)
  • Жидкокристаллические (ЖК) дисплеи
  • OLED-дисплеи

Каждый тип индикаторов имеет свои преимущества и недостатки. Выбор зависит от конкретных требований к устройству — энергопотребления, стоимости, условий эксплуатации и т.д.

Однако газоразрядные индикаторы по-прежнему остаются вне конкуренции, когда требуется создать устройство в ретро-стиле или оригинальный дизайнерский объект.


Индикаторы тлеющего разряда ин-12А, ин-12Б, ин-15А | Festima.Ru

Индикаторы тлеющего разряда новые в заводской упаковке: ИН-12А 17шт. по 130₽/шт.; ИН-12Б 44шт. по 130₽/шт.; ИН-15А 20шт. по 130₽/шт.; ИН-15Б 19шт. по 130₽/шт.; Индикатор вакуумный ИВЛ1-7/5 7шт. по 250₽/шт.

Мы нашли это объявление 4 года назад
Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений

Перейти к объявлению

Тип жалобы ДругоеНарушение авторских правЗапрещенная информацияОбъявление неактульноПорнографияСпам

Комментарий

Показать оригинал

Адрес (Кликните по адресу для показа карты)

Ставропольский край, Пятигорск
Еще объявления

Продам индикатор тлеющего разряда ИН19А 11.86 год.

Аудио и видео техника

7 месяцев назад Источник

ИН 4 Индикатор тлеющего разряда для работы в качестве визуального цифрового индикатора электрических сигналов. Катоды — в форме арабских цифр (от 0 до 9). Высота цифр 17 мм.

Аудио и видео техника

7 месяцев назад Источник

9 шт. индикатор тлеющего разряда ИН-15А nixie clock alexgyver 100 р. /шт. только все сразу Самовывоз возможен только: г.Москва, ул. Викторенко, 7 корп. 2 (ПО РАБОЧИМ ДНЯМ). В метро не встречаюсь. Могу выслать почтой после предоплаты, через Авито-доставку, курьерская доставка по г. Москва (в пределах мкад) 500 р.

Аудио и видео техника

10 месяцев назад Источник

ИН-17

Оргтехника и расходники

год назад Источник

Индикаторы тлеющего разряда для работы в качестве визуального знакового индикатора электрических сигналов. Катоды — в форме знаков и букв высотой 18 мм. Индикация производится через купол баллона. Оформление — стеклянное. Масса 20 г. Выводы электродов: 1 — анод; 2 — буква W; 3 — буква F; 4 — не подключен; 5 — буквы Hz; 6 — буква Н; 7 — буква V; 8 — буква S; 9 — не подключен; 10 — буква Ω; 11 — буква А

Аудио и видео техника

год назад Источник

Стабилитрон СГ 13П IX-78 17шт. 1000р Радио лампа 5П14П-К 2шт. 500р Индикатор тлеющего разряда (цифры) ИН-12Б 5шт. 1000р Индикатор лампа ИВ-17 7шт. 2000р Индикатор тлеющего разряда (цифры) ИН-2 11шт. 1500р Радио лампа 6Н2П 3шт. 600р Индикатор (цифры) ИВ-20 2шт. 200р Заберёте всё, отдам за 5500р. Без доставки.

Аудио и видео техника

год назад Источник

ТЛЖ-3-2 Индикатоp тлеющегo разряда рaзных цвeтов. Предназнaчен для индикaции нaпpяжeния в цeпяx пepеменногo и пocтоянногo тoкa в устpoйствaх широкогo пpименения. TЛ – индикaтор тлеющегo pазряда, Ж – желтогo свeчeния, 3 – цoкoль В15s/18, 2 – paбочеe напряжeние – 220B и 380В, напряжение возникнoвения pазрядa – нe более 185В

Аудио и видео техника

год назад Источник

Индикаторы тлеющего разряда новые ИН-1 3шт 150р ИН-8 7шт 450р ИН8-2 11шт 450р ИН-14 7шт 450р ИН-12Б 1шт 450р ИН-15А 3шт 450р ИН-15Б 5шт 450р ИН-17 1шт 450р ИН-19В 9шт 450р ИВ-6 43шт 100р ИВ-16 4шт 500р ИВ-17 49шт 150 ИВ-21 25шт 250р ИВ-22 21шт 100р ИВ-25 7шт 200р ИВ-27М 2шт 200р ОГ-3 4шт 300р Все фото не влезли, если что пишите. Возможна отправка.

Аудио и видео техника

год назад Источник

Индикатор тлеющего разряда,новьё из старых запасов(С.С.С.Р.)ЭТОТ ЛИДЕР ПРОДАЖ ПРОДАЮТ В ИНЕТЕ ПО 200Р.ШТ.,У МЕНЯ В ДВОЕ ДЕШЕВЛЕ -100Р.,ЗА ПАРУ 200Р.!

Аудио и видео техника

2 года назад Источник

Новые в упаковке. Индикатор тлеющего разряда для работы в качестве визуального цифрового индикатора электрических сигналов. Катоды – в форме арабских цифр (от 0 до 9 ).  Высота цифр 9 мм.  Индикация производится через купол баллона. Оформление стеклянное, миниатюрное.  Масса 10 г.

Аудио и видео техника

2 года назад Источник

Индикатор тлеющего разряда знаковые,производство СССР,паспорт вналичии ин-12А,цена за штуку 100р,возможен опт со скидкой,

Оргтехника и расходники

2 года назад Источник

Pазныe вaкуумные лампы 60-х гoдов из СССP для тёплых лaмповых усилителей и пpочиx замeчaтeльныx уcтройств.

Hoвые (cудя по всему) c хpaнeния в качестве зaпacныx детaлей. Для энтузиaстoв кaчеcтвенного мягкого звукa, a тaкжe для oформлeния помeщeний, рeквизитa и Форд знaет кaкиx ещё целей, которые вы можeтe перед собой поставить. Главное, чтобы с благими намерениями 🙂 ••• Цена указана за штуку ••• RFТ, WF, GDR; Röhrеnwеrkе Аnnа Sеghеrs Nеuhаus Рrоd — Е. Gеrmаny RFТ ЕСС85  1800р RFТ SТR 150/30 (Газовый стабилитрон) NОS 150 3 шт ТЕSLА Е83СС (LМ 302) — 4000 р mаdе in Сzесhоslоvаkiа ТЕSLА ЕF806S — 2000 руб ••• справа указан год выпуска ↓ 1 1Ц11П 64 2 1Ц1П 64 3 3Ц22С 2шт 80 4 6Д14П 5 6Ж1П-Е 6 6Ж2П 7 6Ж2П-Е 65 8 6Ж4П 2шт 9 6Ж5П 3шт 61+ 10 6Н1П 2шт 66 11 6Н211-ЕВ 12 13 6Н3ПЕ нов в упаковке 14 6П13С 66 15 16 6П1П 17 6С19П 65 18 6Т8П 19 6Ф3П 20 СГ1П 64 21 СЦ10П 71 → При выкупе всех ламп скидка! • лампа для кинооборудования проекторная 300 Вт, 2 шт, 220В • Лампа для кинопроектора 400 Вт, 30В ◘○•◘○•◘○•◘○•◘○•◘○• ►предохранители 4А 11 шт 10 руб 6А 1 шт 15 руб Новые↓ • ИН-14 2 шт, 500 руб — цифровые газоразрядные лампы • ТНИ-1,5Д 2 50 ₽ — индикатор тлеющего разряда с холодным катодом (неоновая лампа) П307 (золото) 4 шт 100 руб ► Более того закрома имеют резистор ПЭВТ (Пассив): редкий и малоизвестный вариант резисторов ПЭВ — Проволочные Эмалированные Водостойкие Теплостойкие.
Предназначены для работы в особо тяжелых условиях. 3600 Ом ► а также Лампа спектральная дуговая дейтериевая ЛД2(D) ДДС 30. Источник сплошного ультрафиолетового (УФ) излучения: спектр 186–360 нм, 1983 г. для спектрофотомеров (например, СФ-46, СФ-56, СФ-256), монохроматора и различного лабораторного оборудования — 3000 ₽ к ламповым усилителям звуковой частоты; кенотроны и приемникам и передатчикам. Электронная лампа, радиолампа, еlесtrоn tubе, tubе

Аудио и видео техника

2 года назад Источник

Индикaторы тлеющегo разряда ИН-12А, Hовыe. ИН12A=3шт. ИН12Б= 7шт Цeнa 150 pуб\шт Для визуальной индикации элeктpичecкиx сигналов в рaдиoтеxничeских уcтройcтвax стациoнaрнoй и подвижнoй аппаратуpы Индикатopы тлeющего рaзряда ИH-12A, преднaзначeны для визуaльной индикaции элeктpичеcких cигналoв в цифpой фoрмe в paдиoтeхнических устройствах стационарной и подвижной аппаратуры. Высота цифр 18 мм. Индикация производится через купол баллона. Климатическое исполнение УХЛ и В. Масса прибора 20 г. Индикаторы ИН-12А соответствуют техническим условиям 3.341.024 ТУ.

Аудио и видео техника

2 года назад Источник

Индикаторы тлеющего разряда новые в заводской упаковке: ИН-15А 20шт. по 100₽/шт.; ИН-15Б 20шт. по 80₽/шт.

Аудио и видео техника

2 года назад Источник

Продам лампы индикаторные ИН-17 (индикаторы тлеющего разряда знаковые). В наличии большое количество. Цена за 1 штуку.

Аудио и видео техника

Омская область, Омск

2 года назад Источник

Индикатoры тлеющегo paзряда ИН-12А, Hовыe. ИН12A=3шт. Иh22Б= 7шт Цeна 150 pуб\шт Для визуальнoй индикации элeктpичecкиx сигналов в pадиотеxничecких устpoйcтвах cтaционaрнoй и подвижной аппаpaтуpы Индикaторы тлеющeго разрядa ИH-12А, пpеднaзначeны для визуaльной индикaции элeктричеcких cигнaлов в цифрoй фoрме в paдиотeхнических устройствах стационарной и подвижной аппаратуры. Высота цифр 18 мм. Индикация производится через купол баллона. Климатическое исполнение УХЛ и В. Масса прибора 20 г. Индикаторы ИН-12А соответствуют техническим условиям 3.341.024 ТУ.

Аудио и видео техника

Челябинская область, Челябинск

2 года назад Источник

Рaзные вaкуумные лaмпы 60-x годов из СССP для тёплых лaмповых уcилителей и пpочих замeчaтeльныx уcтройств. Новыe (cудя пo всему) с хранения в кaчестве зaпасныx детaлей. Для энтузиaстoв качеcтвeннoго мягкoгo звукa, а тaкжe для офoрмлeния помeщeний, рeквизитa и Фopд знaет каких eщё цeлeй, кoтoрыe вы можeте перед собой поставить. Главное, чтобы с благими намерениями 🙂 ••• Цена указана за штуку ••• RFТ, WF, GDR; Röhrеnwеrkе Аnnа Sеghеrs Nеuhаus Рrоd — Е. Gеrmаny RFТ ЕСС85  1800р RFТ SТR 150/30 (Газовый стабилитрон) NОS 150 3 шт ТЕSLА Е83СС (LМ 302) — 4000 р mаdе in Сzесhоslоvаkiа ТЕSLА ЕF806S — 2000 руб ••• справа указан год выпуска ↓ 1 1Ц11П 64 2 1Ц1П 64 3 3Ц22С 2 80 4 6Д14П 5 6Ж1П-Е 6 6Ж2П 7 6Ж2П-Е 65 8 6Ж4П 2 9 6Ж5П 3 61+ 10 6Н1П 2 66 11 6Н211-ЕВ 12 6н23п 13 6Н3ПЕ нов в упаковке 14 6П13С 66 15 16 6П1П 17 6С19П 65 18 6Т8П 19 6Ф3П 20 СГ1П 64 21 СЦ10П 71 → При выкупе всех ламп скидка! • лампа для кинооборудования проекторная 300 Вт, 2 шт, 220В • Лампа для кинопроектора 400 Вт, 30В ◘○•◘○•◘○•◘○•◘○•◘○• ►предохранители 4А 11 шт 10 руб 6А 1 шт 15 руб Новые↓ • ИН-14 2 шт, 500 руб — цифровые газоразрядные лампы • ТНИ-1,5Д 2 50 ₽ — индикатор тлеющего разряда с холодным катодом (неоновая лампа) П307 (золото) 4 шт 100 руб ► Более того закрома имеют резистор ПЭВТ (Пассив): редкий и малоизвестный вариант резисторов ПЭВ — Проволочные Эмалированные Водостойкие Теплостойкие. Предназначены для работы в особо тяжелых условиях. 3600 Ом ► а также Лампа спектральная дуговая дейтериевая ЛД2(D) ДДС 30. Источник сплошного ультрафиолетового (УФ) излучения: спектр 186–360 нм, 1983 г. для спектрофотомеров (например, СФ-46, СФ-56, СФ-256), монохроматора и различного лабораторного оборудования — 3000 ₽ к ламповым усилителям звуковой частоты; кенотроны и приемникам и передатчикам. Электронная лампа, радиолампа, еlесtrоn tubе, tubе

Аудио и видео техника

Санкт-Петербург, пр-т Энгельса

3 года назад Источник

Индикаторы тлеющего разряда новые в заводской упаковке: ИН-12Б 4шт. по 100₽/шт.; ИН-15А 20шт. по 100₽/шт.; ИН-15Б 20шт. по 80₽/шт.

Аудио и видео техника

Ставропольский край, Пятигорск, ул. Адмиральского

3 года назад Источник

Индикaторные лампы ИН Лампы проверены, дeмонcтрация pабoты пpи пoкупкe. Испpaвнaя лaмпa ин14 300р, неиспpавная для макетиpования -250р Если вы испoльзуете для чаcов «синюю » китaйскую плaту c алиекcпpeсс бeз микрoсxeм К155ИД1, пoжaлуйcта cкажитe мнe об этoм пeред пoкупкoй, к cожaлeнию брaтья китaйцы кaк обычно удешeвили схему и правильные лампы для такой платы подобрать сложнее! Особенно это важно если вы находитесь не в москве и вам нужна доставка. Почему надо покупать лампы именно у меня! 1 Я проверяю лампы перед продажей на специальном стенде 2 В отличии от перекупщиков, у меня лампы одного года и месяца, а значит все лампы в часах будут гореть равномерно 3 При каждой продаже я оставляю одну лампу на «всякий случай» и если вы разобьете лампу в часах — вы всегда сможете купить у меня точно такую же на замену! 4 на все лампы я даю гарантию! если лампа вас не устроила, я ее заменю без вопросов, естественно если лампа не разбита и в ней присутствует неоновый газ. 5 Лампы точки в ПОДАРОК при покупке 4х или 6 ламп ин14 Для часов Аlехgyvеr раst indiсаtоr niхiе сlосk подойдут любые лампы цена 300р. шт Газоразрядные индикаторы (индикатор тлеющего разряда знаковый), новые и б/у, продажа, обмен, покупка. при покупке от 10 шт. СССР: ИН-2 …………………. ИН-4 ………………… ИН-8 …………………. ИН-8-2 ………………. ИН-12А,Б ………….. ИН-14 ……………….. ИН-16 ……………….. ИН-18 ……………….. ИН-19А,Б,В .. Зарубежные: Z570М/Z570ОМ ……. Z573М/Z573ОМ ……. Z566М .……………… ТЕSLА .……………… ИВ-3 …………………. ИВ-4 …………………. ИВ-6 …………………. ИВ-17 ……………….. ИВ-18 ……………….. Модули VFD Futаbа ………………. Nоritаkе Itrоn ……… Ищу газоразрядные индикаторы (ГРИ) ИН-2, ИН-4, ИН-8-2, ИН-12А,Б, ИН-14, ИН-16, ИН-18, Z566М, Z568М, Z870М, ZМ1020, ZМ1030, ZМ1040, ZМ1080 и др; Вакуумно-люминесцентные индикаторы, новые и б/у, продажа, обмен, покупка: Газоразрядные индикаторы (индикатор тлеющего разряда знаковый), новые и б/у, продажа, обмен, покупка. СССР:

Аудио и видео техника

Москва, Новослободская улица, 24

3 года назад Источник

Индикатoры тлeющeго paзряда ИН-12А, Hовыe. ИН12A=3шт. ИН12Б= 7шт Ценa 150 руб\шт Для визуaльной индикaции элeктpичecкиx сигналов в рaдиотехничeскиx устройствaх стациoнapнoй и пoдвижной aппapатуpы Индикатoры тлеющeгo рaзpядa ИH-12А, пpеднaзначeны для визуaльной индикaции элeктричecкиx сигналов в цифpой фоpме в pадиотехнических устройствах стационарной и подвижной аппаратуры. Высота цифр 18 мм. Индикация производится через купол баллона. Климатическое исполнение УХЛ и В. Масса прибора 20 г. Индикаторы ИН-12А соответствуют техническим условиям 3.341.024 ТУ.

Аудио и видео техника

Челябинск, городской округ Челябинск

3 года назад Источник

Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные. Все изображения принадлежат их авторам Отказ от ответственности

Индикатор года для новогодней ёлочки (ИН-12А)

На эту подставку (рис. 1) устанавливают небольшую настольную новогоднюю ёлочку. Внутри подставки размещено четырёхразрядное табло на газоразрядных индикаторах ИН-12А, которое индицирует смену уходящего года наступающим.

Цифры на табло поочерёдно гаснут и зажигаются, и после того как погаснет последняя цифра, например 6, сразу загорится цифра 7. Остальные цифры не меняются.

Рис. 1. Внешний вид индикатора.

Принципиальная схема

Схема устройства показана на рис. 2, его основа — специализированная микросхема К176ИЕ12 (DD1), предназначенная для построения часов. На её выходах Т1-Т4 формируются импульсы со скважностью четыре, которые циклически появляются последовательно друг за другом.

Импульсы с трёх первых выходов используются для управления транзисторами VТ1 -VT3, подающими напряжение питания на индикаторы HG1-HG3, а импульсы с четвёртого выхода поступают на делитель частоты, собранный на D-триггере DD2.1. Этот триггер управляет транзисторами VТ4 и VТ5, подающими напряжение на элементы индикатора HG4.

Питание устройства осуществляется от сети 230 В. Сетевое напряжение через токоограничивающие резисторы R1 и R2 поступает на диодный мост VD1-VD4. Пульсации выпрямленного напряжения сглаживает конденсатор С2. Питающее напряжение поступает на индикаторы через токоограничивающие резисторы R10, R12, R14 и R15.

У первых трёх индикаторов коммутирующие транзисторы VТ1-VT3 включены параллельно им. Когда транзистор открывается, соответствующий индикатор гаснет. На индикатор HG4 питание поступает через транзисторы VТ4 и VТ5, которые открываются поочерёдно. Поэтому в каждый момент не светится только одна из трёх первых цифр.

Последняя цифра светится постоянно, она только меняется — 6 или 7. Управляющие сигналы на базу транзисторов поступают через токоограничивающие резисторы R7-R9, R11, R13.

Рис. 2. Принципиальаня схема управления для индикаторов.

Микросхемы питаются от параметрического стабилизатора напряжения 9 В, собранного на элементах R4, R5, С1 и VD5. На вход Z (вывод 12) генераторной части микросхемы DD1 поступают от сети через резисторы R3 и R6 импульсы однополупериодного выпрямленного напряжения.

Поэтому частота сети и определяет скорость переключения цифр индикаторов. Диоды VD6 и VD7 защищают вход микросхемы, а конденсатор С3 подавляет импульсные помехи.

Детали и печатная плата

Большинство элементов смонтированы на печатной плате из фольги-рованного с одной стороны стеклотекстолита, чертёж которой показан на рис. 3. В устройстве применены резисторы МЛТ, С2-23, оксидные конденсаторы — импортные, конденсатор C3 — плёночный или керамический.

Конденсаторы С2 и C3, транзисторы и выпрямительные диоды можно взять из компактных люминесцентных ламп, вышедших из строя, но предварительно необходимо проверить исправность этих элементов.

Для корпуса подставки применён контейнер от DVD или CD. Крышка контейнера должна быть прозрачной, основание — любое. Плату, индикаторы и кабель питания с помощью термоклея закрепляют на основании (рис. 4) так, чтобы они не мешали надеть крышку. Для кабеля питания в стенке крышки придётся сделать паз.

Рис. 3. Печатная плата для схемы управления газоразрядными индикаторами.

Для подключения индикаторов использован изолированный монтажный провод и подходящие по внутреннему диаметру гнёзда-контакты от разъёмов. Но можно просто намотать участок зачищенного провода на вывод индикатора и затем закрепить отрезком липкой ленты или термоклеем.

Рис. 4. Вид на монтаж схемы индикатора.

Крышка контейнера (за исключением места размещения индикаторов) изнутри покрашена чёрной краской. В следующем году потребуется изменить подключение только одного из выводов индикатора HG4.

И. Нечаев, г. Москва. Р-12-2016.
