Каковы основные характеристики диода 1N4004. Где применяется этот выпрямительный элемент. Какие особенности нужно учитывать при использовании 1N4004 в электронных схемах. На что обратить внимание при выборе аналогов.
Ключевые характеристики диода 1N4004
Диод 1N4004 относится к семейству выпрямительных диодов общего назначения серии 1N400x. Рассмотрим его основные технические параметры:
- Максимальное обратное напряжение: 400 В
- Максимальный прямой ток: 1 А
- Максимальный импульсный ток: 30 А
- Прямое падение напряжения: до 1.1 В при токе 1 А
- Диапазон рабочих температур: от -65°C до +150°C

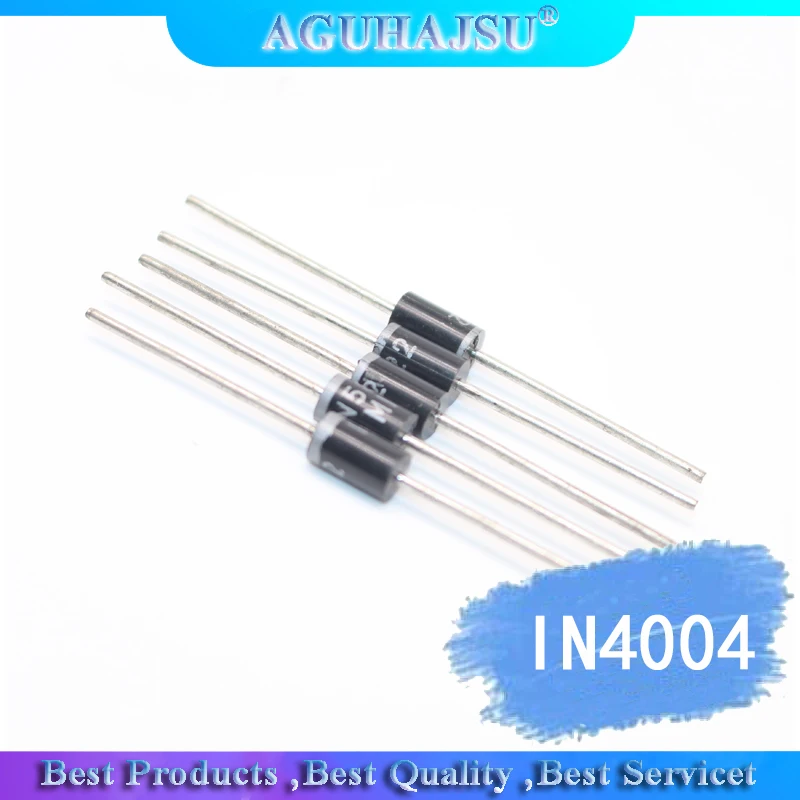

- Корпус: DO-41 (DO-204AL) или SMD DO-214AC
Диод 1N4004 обладает хорошим соотношением характеристик для своего класса устройств. Он способен выдерживать значительные токовые нагрузки при компактных размерах, что делает его популярным выбором для различных электронных схем.
Области применения диода 1N4004
Благодаря своим характеристикам, диод 1N4004 находит широкое применение в электронике. Основные сферы использования включают:
- Выпрямление переменного тока в источниках питания
- Защита от обратной полярности в цепях постоянного тока
- Развязка сигналов в аналоговых схемах
- Формирование импульсов в цифровых устройствах
- Ограничение напряжения в защитных цепях
Какие преимущества дает использование 1N4004 в этих областях? Диод обеспечивает надежное выпрямление тока при частотах до 60 Гц, что идеально подходит для работы с сетевым напряжением. Его способность выдерживать высокие обратные напряжения позволяет эффективно защищать схемы от перенапряжений и неправильного подключения источников питания.
Особенности использования 1N4004 в электронных схемах
При проектировании устройств с применением диода 1N4004 следует учитывать ряд важных факторов:
- Температурный режим: характеристики диода существенно ухудшаются при температуре выше +75°C
- Запас по параметрам: рекомендуется выбирать диод с 30% запасом по току и напряжению
- Частотные ограничения: не рекомендуется использовать в высокочастотных цепях из-за относительно высокой емкости перехода
- Прямое падение напряжения: необходимо учитывать при расчете схем стабилизации напряжения
Как правильно выбрать режим работы 1N4004? Для обеспечения долговременной надежности устройства следует выбирать рабочую точку диода так, чтобы максимальные токи и напряжения не превышали 70% от предельно допустимых значений. Это позволит компенсировать возможные отклонения параметров и обеспечит запас на случай кратковременных перегрузок.
Маркировка и идентификация диода 1N4004
Правильная идентификация диода 1N4004 важна для предотвращения ошибок при проектировании и ремонте электронных устройств. Рассмотрим основные аспекты маркировки:

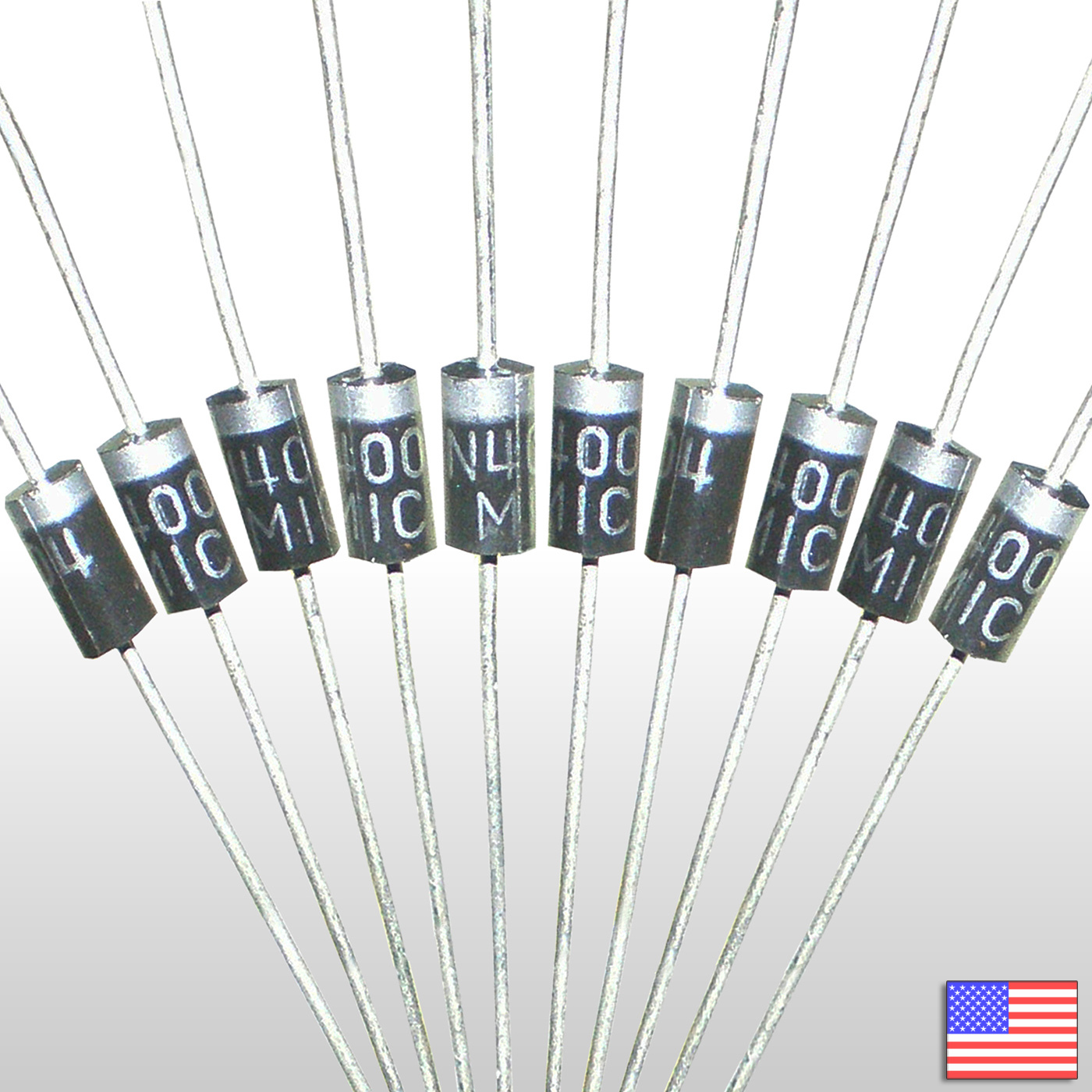

- Корпус DO-41: маркировка «1N4004» наносится полностью
- SMD-корпус: обычно маркируется как «M4»
- Полоса на корпусе указывает на катод диода
- Возможны вариации маркировки у разных производителей
Как отличить оригинальный 1N4004 от подделки? Обратите внимание на качество нанесения маркировки, равномерность покрытия корпуса, отсутствие механических повреждений. Приобретайте компоненты только у проверенных поставщиков, имеющих сертификаты качества от производителей.
Выбор аналогов для замены 1N4004
В ситуациях, когда требуется замена диода 1N4004, можно рассмотреть следующие варианты:
- 1N4005, 1N4006, 1N4007 — с более высоким обратным напряжением
- 1N5400, 1N5401 — для больших токов
- КД243Г — отечественный аналог с близкими характеристиками
Какие параметры нужно сравнивать при выборе аналога? В первую очередь обратите внимание на максимальное обратное напряжение и прямой ток. Они должны быть не меньше, чем у 1N4004. Также важно учесть прямое падение напряжения, время восстановления и температурный диапазон работы.
Особенности производства и качество диодов 1N4004
Качество и надежность диодов 1N4004 может варьироваться в зависимости от производителя. Рассмотрим ключевые аспекты:
- Ведущие производители: ON Semiconductor, Vishay, Diotec
- Соответствие экологическим нормам: многие современные версии соответствуют директиве RoHS
- Контроль качества: применяются строгие методы тестирования на производстве
- Срок службы: при правильной эксплуатации может достигать десятков лет
Как выбрать надежного производителя 1N4004? Отдавайте предпочтение известным брендам с многолетней репутацией. Изучите технические характеристики и методы тестирования, применяемые производителем. Обратите внимание на наличие сертификатов качества и соответствия международным стандартам.
Тенденции развития и будущее диодов серии 1N400x
Несмотря на свой «возраст», диоды серии 1N400x, включая 1N4004, продолжают оставаться востребованными в электронной промышленности. Рассмотрим современные тенденции:
- Миниатюризация: появление версий в более компактных корпусах
- Улучшение характеристик: снижение прямого падения напряжения
- Расширение температурного диапазона: до +175°C у некоторых производителей
- Развитие SMD-версий для автоматизированного монтажа
Какие перспективы у диодов 1N4004 в будущем? Несмотря на развитие новых технологий, простота и надежность этих диодов обеспечивают им стабильный спрос в различных отраслях. Ожидается, что они останутся востребованными в бытовой электронике, промышленном оборудовании и образовательных целях еще долгое время.
1N4004 диод характеристики, datasheet, аналог и маркировка

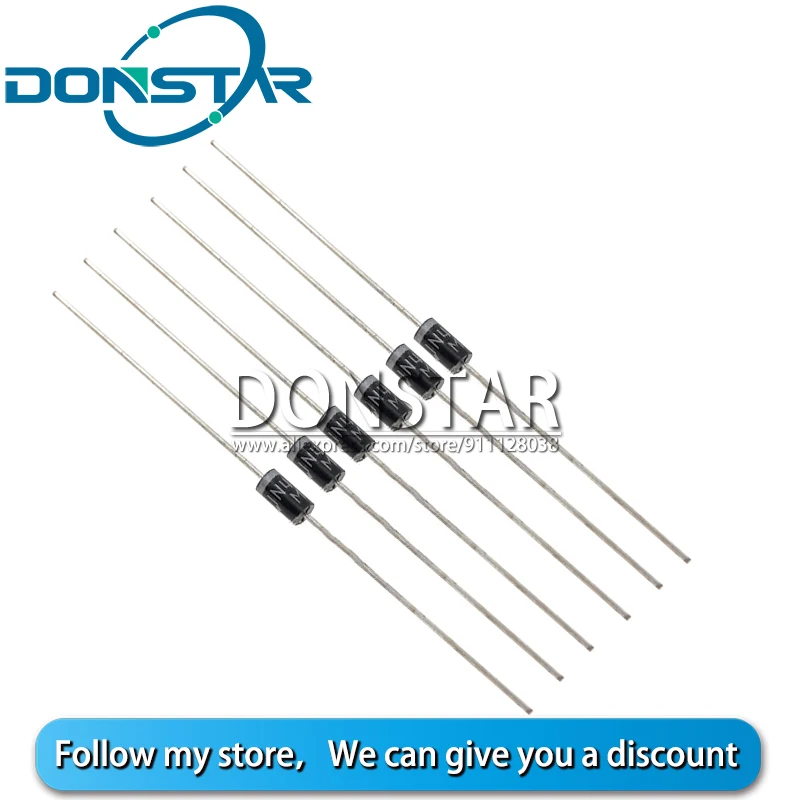

Маломощный выпрямительный диод 1n4004 имеет средние характеристики в линейке популярных и недорогих 1n400x. Данное полупроводниковое устройство, несмотря на небольшие габариты, способно выдерживать постоянный ток до 1 А и напряжение до 400 В. Кремниевый, с диффузной структурой p-n-перехода. Современные экземпляры соответствуют безсвинцовым требованиям «RoHS» и устойчивы к огню согласно стандарту UL94-V0.
В настоящее время выпускается как известными, так и неизвестными производителями со стандартной для подобных устройств маркировкой на корпусе. Некоторые радиолюбители иногда ошибочно набирают при поиске символы «in4004», однако изделий с таким обозначением не бывает. Эта ошибка характерна для подобных запросов, результатом которых становятся информация о диодах из серии 1n400x.
Содержание
- Цоколевка
- Технические характеристики
- Электрические характеристики
- Маркировка
- Аналоги
- Производители
Цоколевка

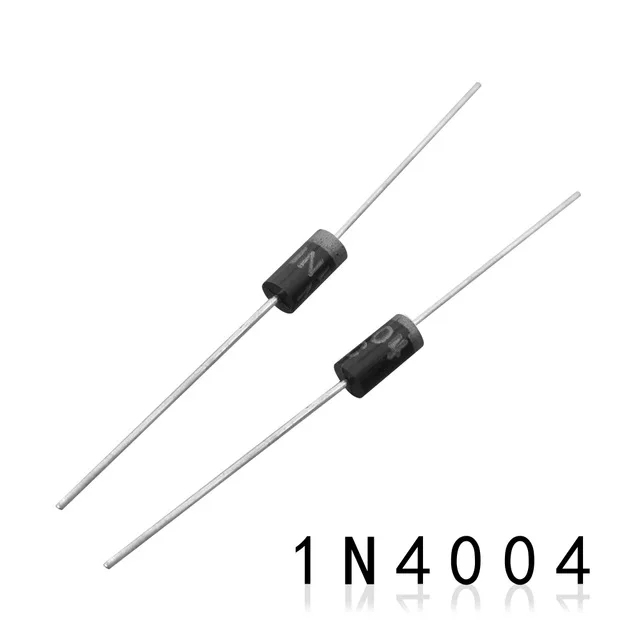

Распиновка диода 1N4004 представлена на рисунке ниже.

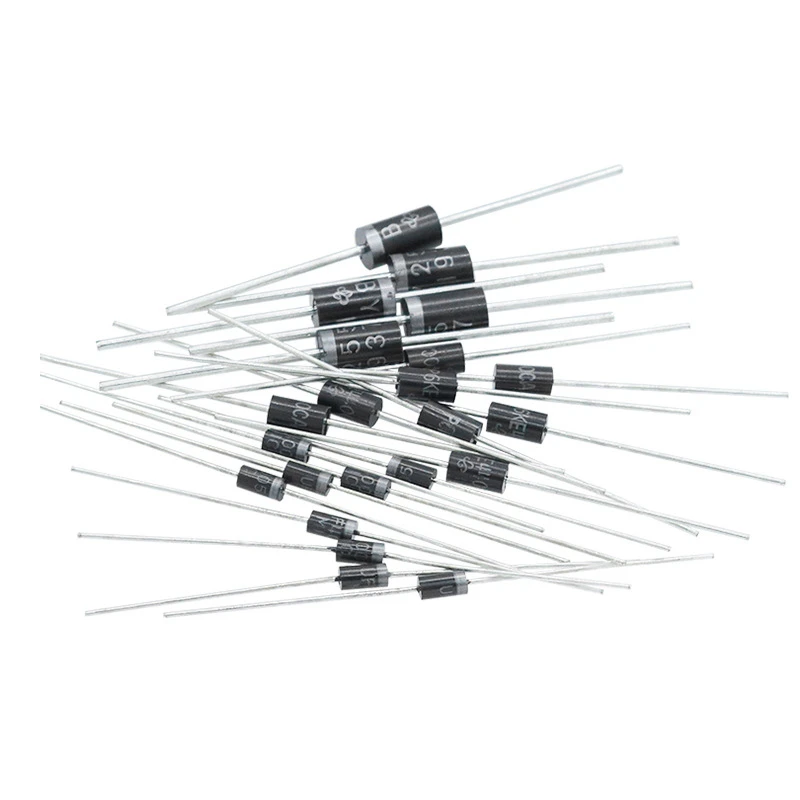

Он имеет зачастую классическую пластиковую упаковку DO-204AL (или DO-41). Контакт катода выделен цветной полосой. Масса изделия не превышает 0,33 гр.

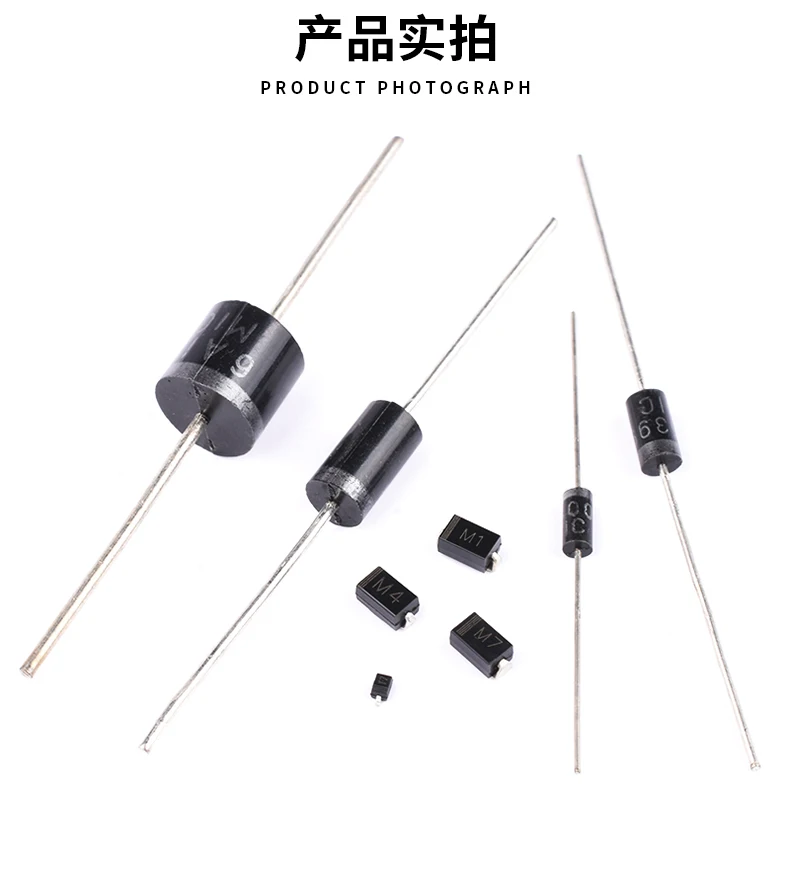

1n4004 бывает и в smd-упаковке DO-214AC для поверхностного монтажа. По своим электрическим параметрам они мало отличаются от аналогичных в классическом корпусе DO-204AL. Имеют маркировку «M4».
Технические характеристики
Ознакомимся с основными параметрами 1n4004. Данный диод разработан специально для выпрямления переменного напряжения частотой до 60 Гц. Информация в даташит указана для температуры окружающей среды не более 25 ОС.
Максимальные значения для 1n4004:
- пиковое обратное импульсное напряжение (V RRM) и запирающее (V DC) до 400 В;
- среднеквадратичное (V RMS) до 280 В;
- максимальный прямой выпрямленный ток (I O) — до 1 А;
- диапазон рабочих температур кристалла (T J) от — 65 до + 150ОС.
Данные величины указаны для резистивной и индуктивной нагрузок, для ёмкостных они должны быть меньше на 20%. Для стабильной работы диода необходимо выдерживать 30% запас по всем параметрам, даже кратковременное их превышение может привести к повреждению устройства.
Электрические характеристики
1n4004 позиционируется, как устройство с низким падением напряжения (VF) не более 1.1 В, при токе (I O) в 1А, способное выдерживать высокие перегрузки. Например, возможное значение мгновенного импульсного тока (I FSM) достигает 30 А, при тестировании по европейскому стандарту JEDEC. Значение типовой электрической ёмкости (C J) не превышает 15 пФ, при частоте сигнала в 1 МГц сV DC до 4 В. На практике их не рекомендуется применять в высокочастотных цепях.
Температура кристалла у более новых версий диода может достигать + 175ОС. При этом стоит учитывать, что его характеристики значительно падают уже при превышении +75ОС, а ток утечки в 5 мкА может вырастать до критических 50 мкА.
Эта особенность характерна для всей линейки 1n400x, она обычно указывается производителями в самом начале даташит.
Маркировка
Маркировка 1n4004 соответствует американскому стандарту EIA370 (JEDEC). Первые символы «1N» обозначают диод, а последующие цифры его порядковый номер в серии. На внешней стороне SMD-упаковок нанесено «M4».
Аналоги
1n4004 достаточно распространенный, поэтому аналог искать ему считается нецелесообразным. При этом устройств, полностью совпадающих с ним по параметрам, не так уж и много. В большинстве случаев в качестве замены рекомендуют использовать более мощные диоды из той же серии: 1n4005, 1n4006, 1n4007.
Полным российским аналогом считается устройство саранского завода точный приборов — КД243Г. Его более мощные версии КД243В (Е,Ж) также можно рассмотреть в качестве альтернативы. К сожалению, они менее популярны и поэтому на порядок дороже серии 1n400x.
Производители
Серия диодов 1n400x выпускается следующими производителями: NTE Electronics, ON Semiconductor, Micro Commercial Components, Dc Components, Diotec, Central Semiconductor, Yangzhou yangjie electronic, Kingtronics International Company, Yangzhou yangjie electronic, Jinan Gude Electronic Device, Jinan Gude Electronic Device, DACO, Vishay Siliconix.
Скачате даташит на 1n4004 кликнув по названию компании-изготовителя.
Диод 1N4004: характеристики, datasheet и аналоги
Согласно своим техническим характеристикам, диод 1N4004 может выдерживать постоянный ток до 1 Ампера и напряжение 400 В, что является хорошим показателем из всей его серии. Чаще всего используется в выпрямительных схемах. Разработан специально для выпрямления переменного напряжения до 60 кГц.
Цоколевка

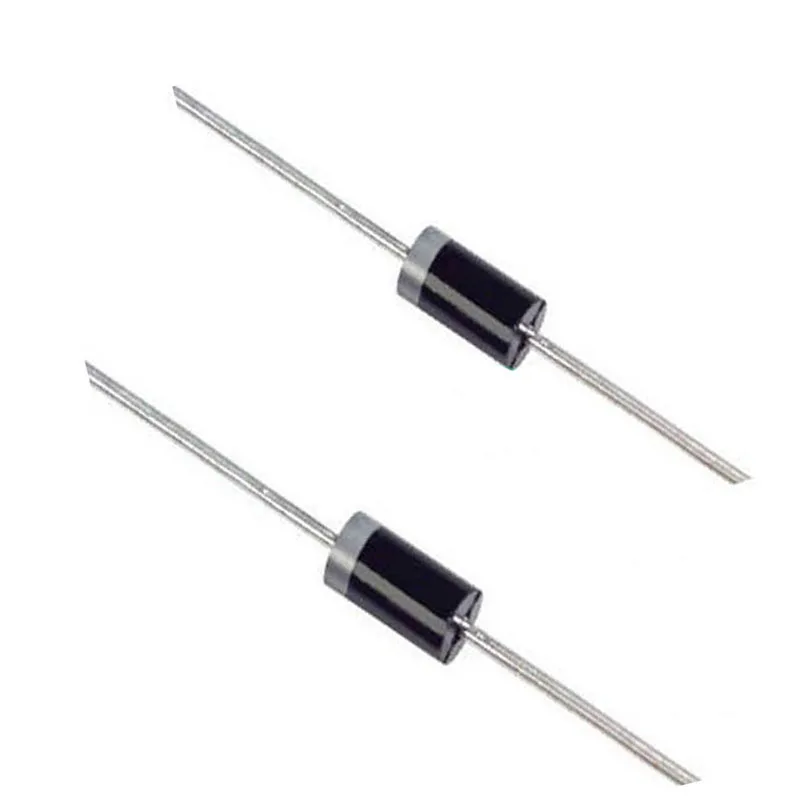

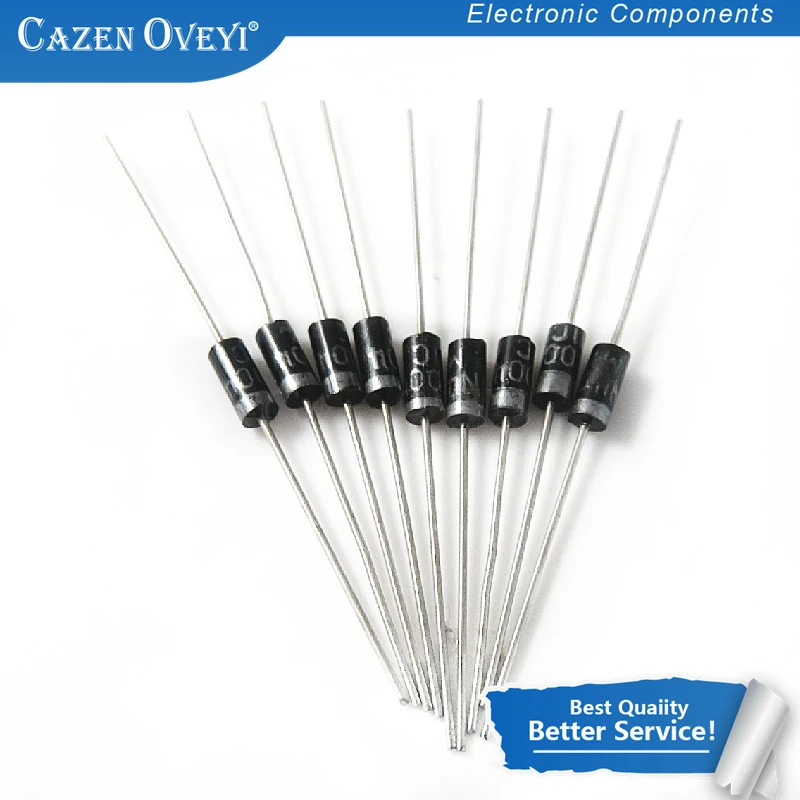

Диод 1N4004 выпускается в двух корпусах DO-204AL и DO-41. Как всегда один контакт катода отмечен цветной полосой. Его масса 0,4 г.
Технические характеристики 1N4004
- максимальный пиковый ток (tp= 5 ms) IFSM 30 А;
- температурный диапазон перехода TJ от — 50 до + 150 ° C;
- наибольшее пиковое обратное напряжение (однофазная полуволна частотой 60 Гц) VRMS 280 В;
- предельно допустимый импульсный прямой ток IFSM 30 А;
- максимальное обратное напряжение VDC 400 В;
- тепловое сопротивление кристалл – окружающая среда RthJA 50 ОС/Вт;
- наибольший допустимый обратный ток IR(AV) 30 мА;
- предельный выпрямленный постоянный прямой ток IО (температура окружающей среды 75ОС) IF(AV) 1 А;
- предельно допустимое кратковременное обратное напряжение VRRM 400 В;
- максимально возможное прямое напряжение VF 1,1 В;
- тепловое сопротивление между кристаллом и корпусом RthJL 25 ОС/Вт
- наибольший допустимый обратный ток (при температуре 75ОС) IR(AV) 30 мА;
- диапазон температур хранения TSTG от — 50 до + 150 ° C.
Рассмотренные предельно допустимые параметры диода измерялись в лаборатории при температуре окружающей среды +25
Аналоги
Диоды, которые полностью совпадают с 1N4004, как по габаритам, так и по техническим характеристикам:
- 1N4384GP;
- RL104;
- 1SR35-400A;
- 1N3612GP;
- 1N3612;
- 1N5060;
- 1N5060GP;
- 1N4246;
- GP10G;
- 1N5616;
- 1N4246GP;
- ERA15-04.
Если полного аналога подобрать не удалось, то можно попробовать поменять его на ближайший аналог. Эти устройства совпадают с рассматриваемым по габаритам, но могут отличаться по техническим характеристикам: BYD13G, M100G, MPG06G, 1N5196, 1N645-1, 1N647-1. В крайнем случае можно использовать следующие приборы: 10D, MB273, 1N2070, HGR-30, EM504,1N2071A, EN1,1N3613GP,1N4247GP, 1N4944GP, S5277G, AA300, AA400, D1V40, ED3104, EM1, EM503, ERA15-04, ERB12-04, M100G, D1201D, BYW27-400, BYW40, HEPR0053RT, 1N2070A, HEPR0604RT, MB246, MB247, MB264, MB272, Eh2.
При замене оригинального диода из своей схемы на похожий — обязательно сравните параметры, так как даже у одних и тех же производителей из-за года выпуска они могут отличаться.
Производители
Производством диода 1N4004 занимается множество зарубежных компаний. На Российском рынке также представлено достаточно много компаний которые их выпускают.
Перечислим их:
- DACO SEMICONDUCTOR;
- ON Semiconductor;
- Central Semiconductor;
- Micro Commercial Components;
- Diotec Semiconductor;
- Rectron Semiconductor;
- Kingtronics International Company;
- Dc Components;
- Jinan Gude Electronic Device;
- NTE Electronics;
- Yangzhou yangjie electronic;
- Vishay Siliconix.
Скачать datasheet от этих производителей диода 1N4004 можно кликнув на название фирмы, если вы тут не нашли нужный, то можно поискать на просторах интернета, но это самые распространённые из тех которыми пользуются в нашей стране.
1N4004 Распиновка диода, эквивалент, технические характеристики, особенности и другая важная информация
В этой статье описывается распиновка диода 1N4004, эквивалент, технические характеристики, функции и другая важная информация об этом диоде 1А.
Рекламные объявления
Рекламные объявления

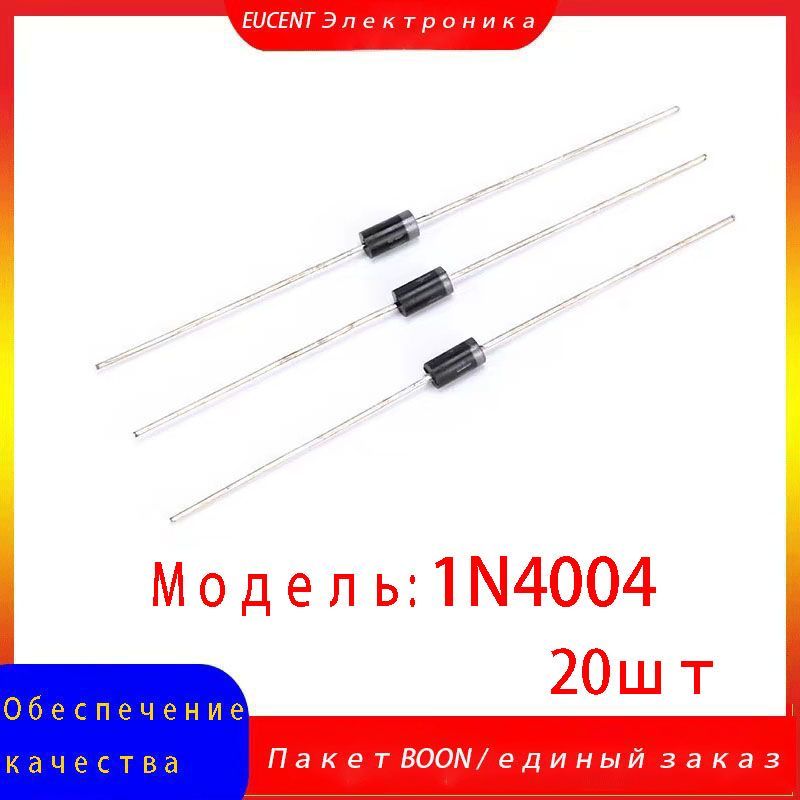

Характеристики/технические характеристики- Тип упаковки: Доступно в упаковках DO-41 и SMD8 90 0 90 020
- Тип диода: Кремниевый выпрямительный диод общего назначения
- Максимальное повторяющееся обратное напряжение: 400 вольт
- Средний ток вперед: 1000 мА
- Неповторяющийся максимальный ток вперед: 30A
- Максимальная рассеиваемая мощность: 3 Вт
- Максимальная температура хранения и рабочая температура должна быть: от -55 до +175 по Цельсию
1N4004 Замена и аналог
1N4004 можно легко заменить на 1N4004, 1N4005, 1N4006, 1N4007.

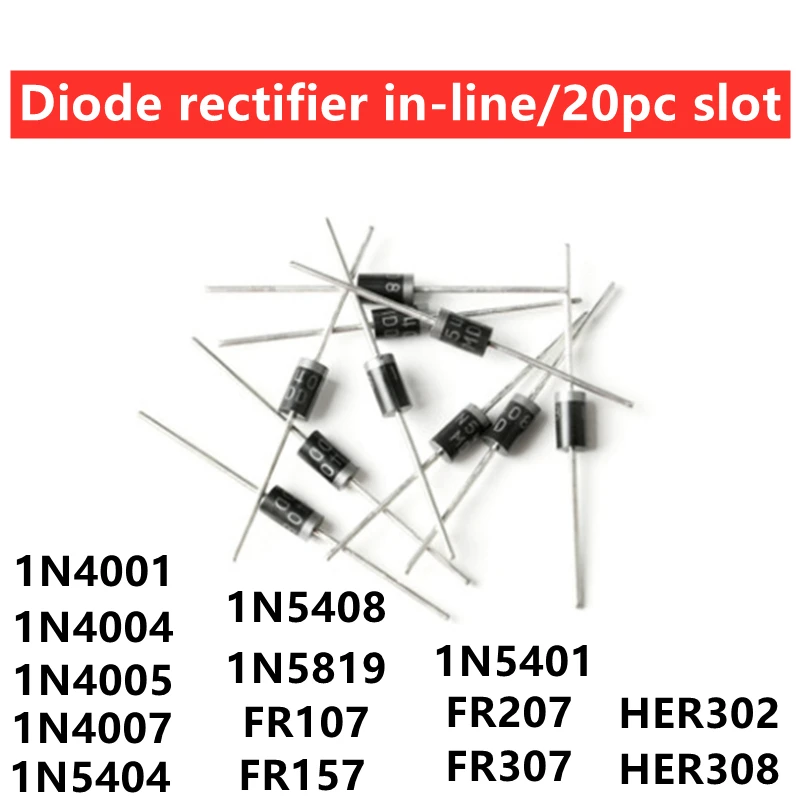

Другие возможные эквиваленты: 1n4148, SF12, SF12, RL202, RL203 HER202, HER203, HER102, HER103, FR202, FR203, 1N49.34, 1Н4935.
1N4004 Объяснение / описание диода
1N4004 — еще один диод из знаменитой серии 1N400x диодов общего назначения. Это один из диодов из серии диодов под названием 1N400x. Это серия диодов общего назначения. Эта серия содержит недорогие и высокопроизводительные дидо. 1N4004 может использоваться в самых разных приложениях, которые подпадают под его спецификации. Двумя основными областями применения этого диода являются блокировка напряжения и выпрямление напряжения. Максимальное повторяющееся обратное напряжение диода составляет 400 В, что означает, что его можно легко использовать в цепях до 400 В. Средний прямой ток или максимальный ток нагрузки, который может выдержать этот транзистор, составляет 1 А, а неповторяющийся максимальный прямой ток составляет 30 А. Максимальная рассеиваемая мощность диода составляет 3 Вт.
Где мы можем его использовать
1N4004 можно использовать для различных целей, например, его можно использовать для создания диодного выпрямителя, который можно использовать в источниках питания электронных приборов, его также можно использовать для напряжения блокировки для различных целей в конструкции электроники или схем.
Приложения
Блоки питания
Зарядные устройства
Адаптеры
Преобразователи переменного тока в постоянный
Защита цепи
Блокировка напряжения
Как обеспечить безопасную длительную работу в цепи
Если вы хотите увеличить срок службы диода 1N4004 в вашей цепи, рекомендуется не использовать диод выше 40 В. не приводите нагрузку более 1А. Всегда проверяйте распиновку контактов перед использованием в схеме и всегда храните или используйте этот диод при температуре выше -55 градусов по Цельсию и ниже +175 градусов по Цельсию.

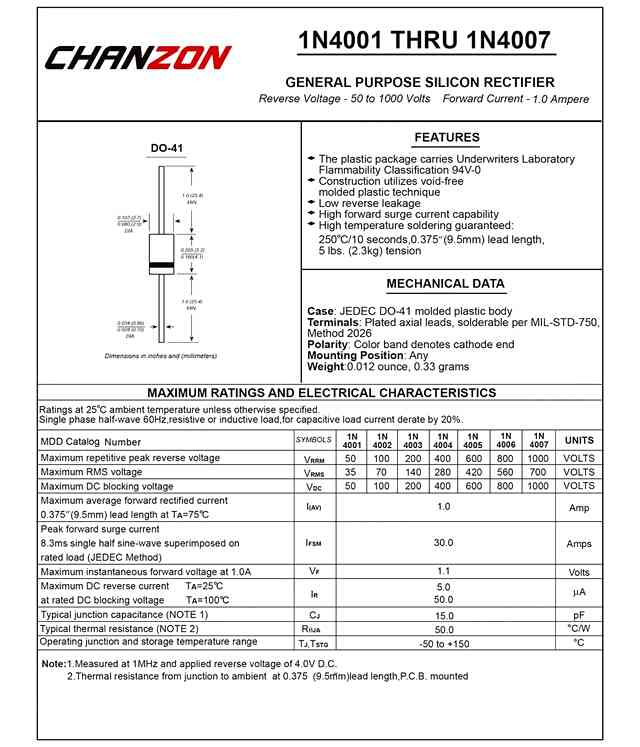

1N4004 Техническое описание:
Чтобы загрузить техническое описание, просто скопируйте и вставьте ссылку ниже в браузере.
https://www.mouser.com/datasheet/2/149/1N4007-888322.pdf 1N4004
Где купить
Одна фаза, полуволна, 60 Гц, резистивная или индуктивная нагрузка. Для емкостной нагрузки уменьшите номинальный ток на 20 %.
