Что такое индикатор фазы и для чего он используется. Как работает индикатор фазы. Какие виды индикаторов фаз существуют. Как правильно выбрать индикатор фазы для конкретных задач. На что обратить внимание при использовании индикатора фазы.
Что такое индикатор фазы и его назначение
Индикатор фазы — это специальный прибор, предназначенный для определения наличия напряжения в электрической цепи и выявления фазного провода. Его основная задача — обеспечить безопасность при работе с электрооборудованием.
Принцип работы индикатора фазы основан на регистрации электромагнитного поля, создаваемого переменным током в проводнике под напряжением. При контакте с фазным проводом прибор подает световой или звуковой сигнал, указывая на наличие опасного напряжения.
Основные функции индикатора фазы:
- Определение наличия напряжения в электрической цепи
- Выявление фазного провода
- Проверка целостности проводки
- Поиск обрывов в проводах
- Определение полярности в цепях постоянного тока
Использование индикатора фазы позволяет избежать поражения электрическим током при проведении электромонтажных и ремонтных работ. Это незаменимый инструмент как для профессиональных электриков, так и для домашних мастеров.
Принцип работы индикатора фазы
Как работает индикатор фазы? В основе его функционирования лежит физический принцип регистрации электромагнитного поля. Когда прибор приближается к проводнику под напряжением, он фиксирует наличие переменного электромагнитного поля вокруг провода.
Внутри индикатора фазы находится чувствительный элемент — как правило, это неоновая лампа или светодиод. При контакте с фазным проводом через тело человека протекает очень слабый ток, который активирует индикатор. В результате загорается сигнальная лампа или раздается звуковой сигнал.
Ключевые компоненты индикатора фазы:
- Чувствительный элемент (неоновая лампа, светодиод)
- Ограничительный резистор
- Корпус с изоляцией
- Контактный наконечник
Важно понимать, что индикатор фазы реагирует только на переменный ток. В цепях постоянного тока он не будет работать корректно. Для таких случаев используются специальные приборы — тестеры напряжения.
Виды индикаторов фазы
Существует несколько основных типов индикаторов фазы, каждый из которых имеет свои особенности и область применения:

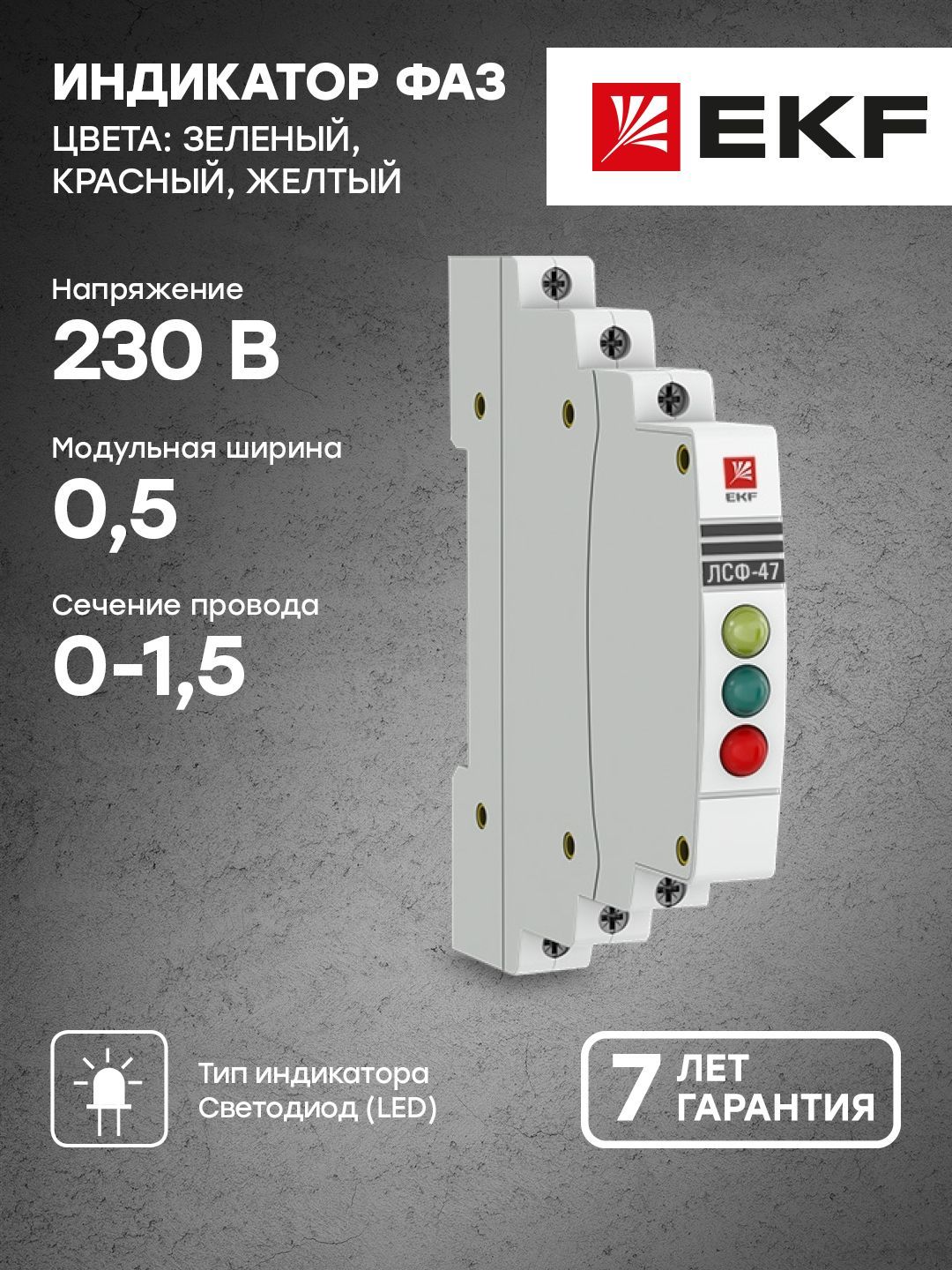

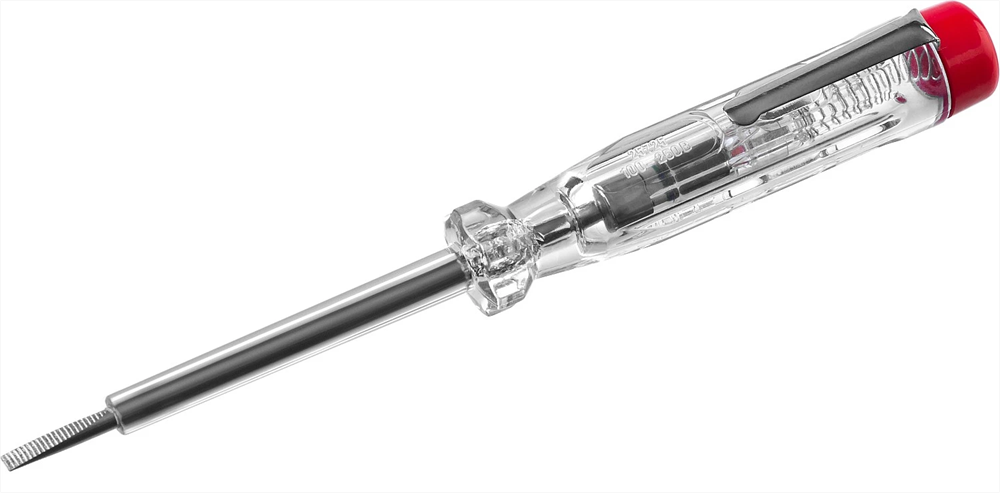

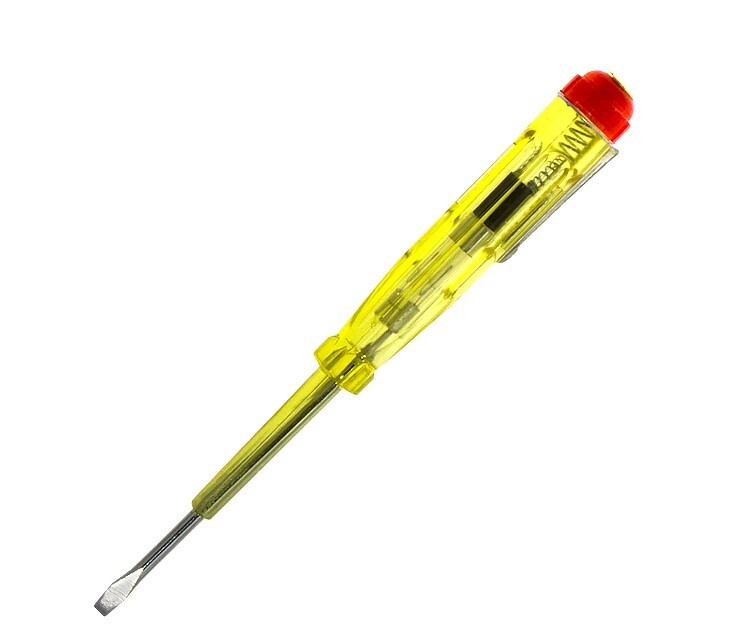

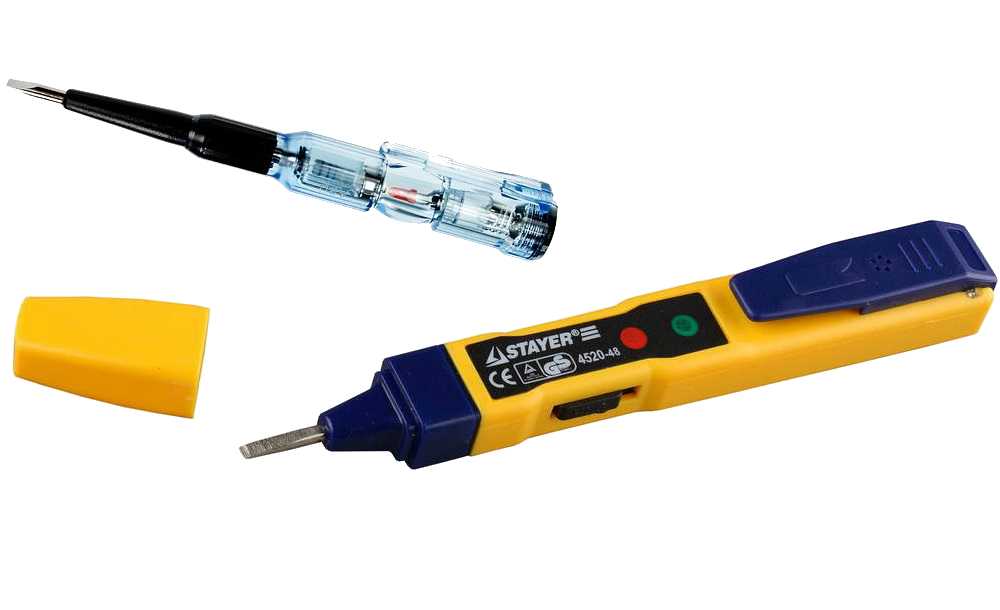

1. Отвёрточные индикаторы
Это самый простой и распространенный вид индикаторов. Они выглядят как обычная отвертка с прозрачной рукояткой, внутри которой находится неоновая лампа. При контакте с фазой лампа загорается.

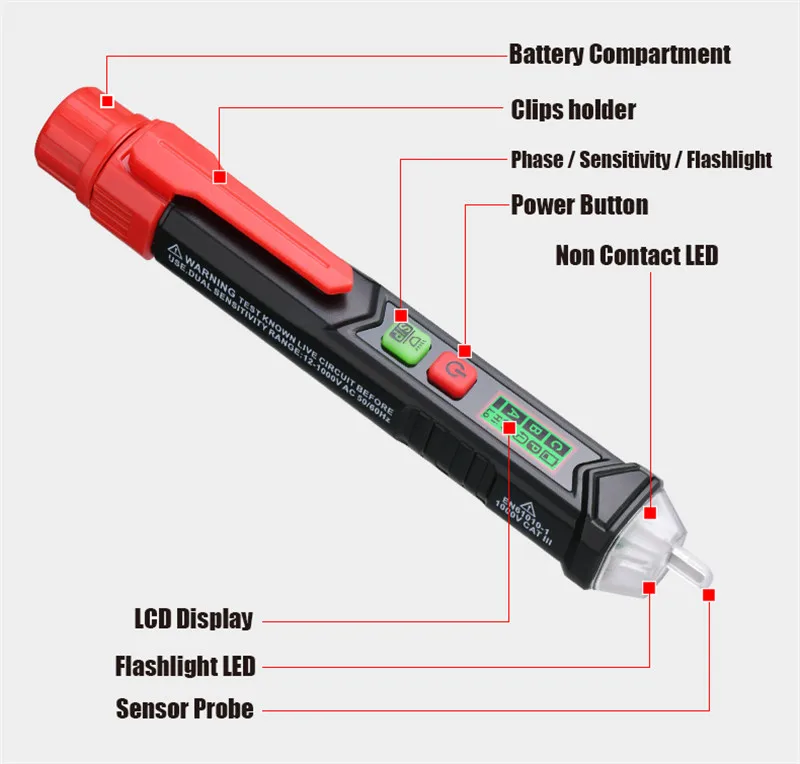

2. Бесконтактные индикаторы
Такие приборы позволяют определять наличие напряжения без прямого контакта с проводником. Они реагируют на электромагнитное поле вокруг провода под напряжением.
3. Цифровые мультиметры с функцией индикации фазы
Многофункциональные приборы, которые помимо определения фазы могут измерять напряжение, сопротивление и другие электрические параметры.

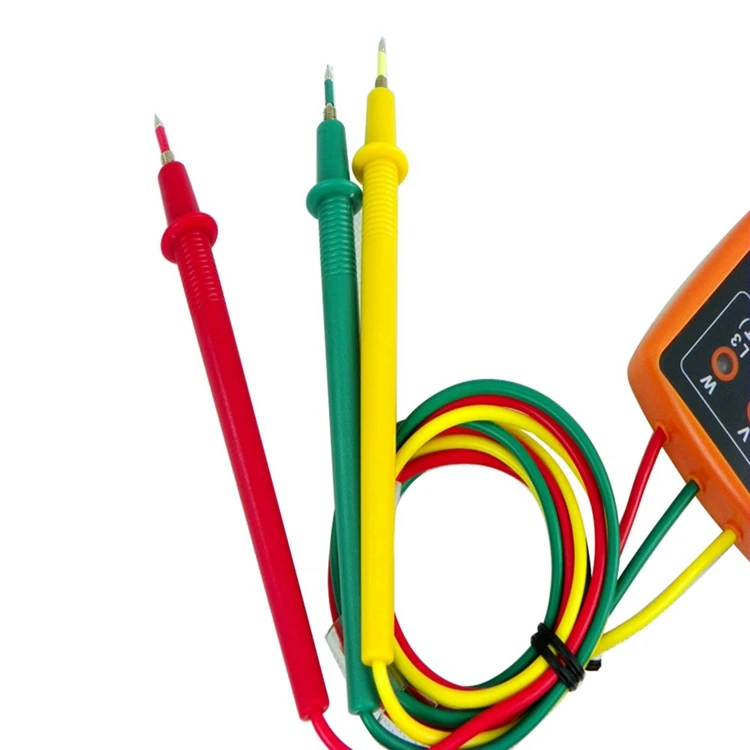

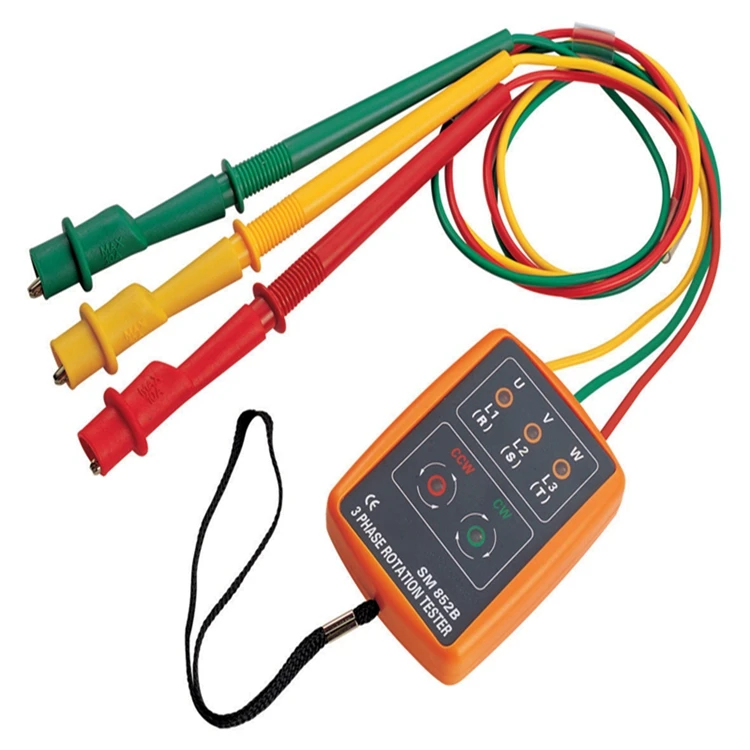

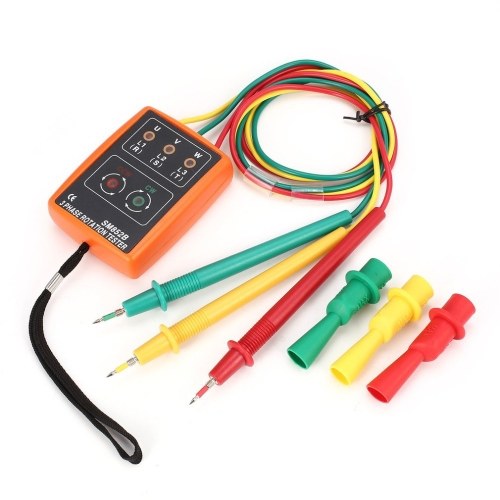

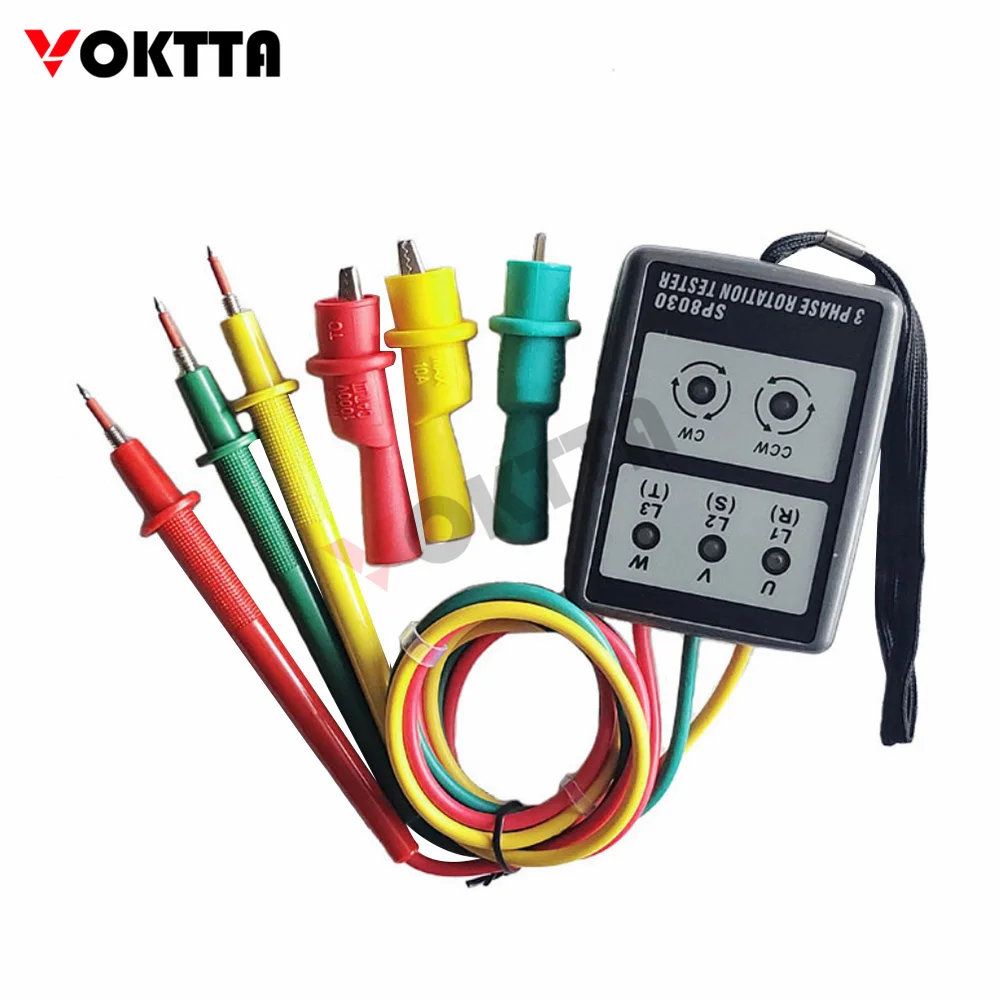

4. Трехфазные индикаторы последовательности фаз
Специализированные устройства для работы с трехфазными сетями. Они позволяют определить порядок чередования фаз.
Выбор конкретного типа индикатора зависит от специфики выполняемых работ и требований к точности измерений.
Правила безопасности при использовании индикатора фазы
Работа с электричеством всегда сопряжена с риском. Поэтому при использовании индикатора фазы необходимо соблюдать определенные правила безопасности:
- Перед началом работы убедитесь в исправности индикатора
- Не используйте прибор с поврежденной изоляцией
- Держите индикатор только за изолированную часть
- Не прикасайтесь к оголенным проводам или металлическим частям электроустановок
- Не работайте с индикатором в сырых помещениях или под дождем
- Всегда проверяйте отсутствие напряжения на всех фазах
- Не полагайтесь только на показания индикатора — дополнительно проверяйте наличие напряжения вольтметром
Помните, что даже самый надежный индикатор может выйти из строя. Поэтому всегда соблюдайте принцип: «Доверяй, но проверяй».
Особенности использования индикатора фазы в различных условиях
Применение индикатора фазы может иметь свои нюансы в зависимости от условий работы и типа электрической сети:
Работа в бытовых сетях
В домашних условиях чаще всего используются простые отверточные индикаторы. Они подходят для проверки розеток, выключателей и бытовых приборов. Однако следует помнить, что такие индикаторы могут давать ложные срабатывания из-за наведенных токов или статического электричества.
Работа в промышленных сетях
В промышленных условиях требуются более надежные и точные приборы. Здесь предпочтительнее использовать цифровые мультиметры или специализированные индикаторы высокого напряжения. Они позволяют работать с более высокими напряжениями и обеспечивают большую точность измерений.
Работа с трехфазными сетями
Для определения последовательности фаз в трехфазных сетях используются специальные индикаторы чередования фаз. Они позволяют быстро и безопасно определить порядок подключения фаз, что критически важно при подключении трехфазных двигателей и другого оборудования.
Как выбрать индикатор фазы
При выборе индикатора фазы следует учитывать несколько важных факторов:
- Диапазон рабочих напряжений
- Тип индикации (световая, звуковая, цифровая)
- Наличие дополнительных функций (измерение напряжения, сопротивления и т.д.)
- Класс защиты корпуса
- Эргономика и удобство использования
- Надежность и репутация производителя
Для домашнего использования вполне подойдет простой отверточный индикатор. Профессиональным электрикам стоит обратить внимание на более функциональные цифровые модели.
Ограничения и недостатки индикаторов фазы
Несмотря на свою полезность, индикаторы фазы имеют ряд ограничений и недостатков, о которых следует знать:
- Возможность ложных срабатываний из-за наведенных токов
- Неспособность точно измерить величину напряжения
- Ограниченный срок службы неоновых ламп в простых индикаторах
- Зависимость от емкости тела человека (для отверточных индикаторов)
- Невозможность использования в цепях постоянного тока
Из-за этих ограничений индикатор фазы не может полностью заменить более точные измерительные приборы, такие как мультиметры. Он служит лишь для быстрой предварительной проверки наличия напряжения.
Альтернативные методы определения фазы
Помимо использования специальных индикаторов, существуют и другие методы определения фазы:
Использование вольтметра
Вольтметр позволяет не только определить наличие напряжения, но и измерить его величину. Для определения фазы измеряют напряжение между проводом и заземлением.
Метод «искры»
Этот метод основан на появлении искры при кратковременном замыкании фазного провода на заземленный предмет. Однако он крайне опасен и не рекомендуется к использованию.
Использование электронных детекторов скрытой проводки
Такие приборы позволяют обнаружить проводку в стенах и определить наличие напряжения бесконтактным способом.
Важно помнить, что любой метод определения фазы должен применяться с соблюдением всех мер безопасности.
Индикатор фаз ИФ-3 производства ООО «Терма-Энерго» СПб
(812) 347-89-31 (812) 640-11-28
Обратный звонок
en
Индикатор фаз ИФ-3
Индикатор фаз ИФ-3 (в дальнейшем прибор) предназначен для определения одноимённых фаз («горячая» фазировка) и последовательности фаз в РУ 6-35 кВ и работает совместно с устройствами индикации напряжения серии ИН 3-10.
Порядок работы с прибором.
1. Для проверки работоспособности схемы прибора и батареи нажать кнопку ВКЛ. Если загорелся светодиод ПИТАНИЕ, то прибор готов к работе.
2. Для проверки совпадения фаз в разных ячейках РУ нужно снять защитные планки на обоих блоках ИН 3-10(Р)-00 и соединить испытуемые одноимённые фазы, например L1, на блоках ИН 3-10(Р)-00 с прибором кабелями, входящими в комплект поставки.
Первый кабель подключить в контрольное гнездо L1 на блоке ИН 3-10(Р)-00 первой ячейки и гнездо L1 на приборе. Второй кабель подключить в контрольное гнездо L1 на блоке ИН 3-10(Р)-00 второй ячейки и гнездо L2 на приборе. См. рис.1 и Рис. 2.
Нажать кнопку ВКЛ. Должны загореться светодиоды L1, L2 на приборе, которые подтверждают поступление сигналов от ИН 3-10(Р)-00 по каждому кабелю, и светодиод ПИТ, что означает нормальный заряд батарейки.
Если при этом загорается светодиод, то фазы L1 в ячейках совпадают. Если светодиод не горит, то фазы L1 в ячейках разные. Аналогично проверяются фазы L2, L3 в ячейках.
3. Для определения правильной последовательности фаз необходимо соединить контрольные гнезда блока индикатора напряжения ИН 3-10(Р)-00 с гнёздами L1, L2, L3 прибора кабелями, входящими в комплект поставки прибора.
Снять защитную планку на блоке ИН 3-10(Р)-00, кабель с жёлтой меткой вставить в одноимённые гнёзда L1 на блоке индикатора напряжения и приборе, кабель с зелёной меткой вставить в гнёзда L2 и кабель с красной меткой вставить в гнёзда L3.
См. Рис. 3 и Рис. 4.
Нажать кнопку ВКЛ. Должны загореться светодиоды L1, L2, L3 на приборе, которые подтверждают поступление сигналов от ИН 3-10(Р)-00 по каждому кабелю, и светодиод ПИТ, что означает нормальный заряд батарейки.
Если при этом загорается светодиод на приборе, то последовательность фаз в ячейке правильная. Если светодиод не горит, то последовательность фаз неверна.
При заказе индикатора фаз ИФ-3 указывать тип устройства индикации напряжения серии ИН 3-10, т.к. блок индикации, ШГВ 97×97×49 мм, и блок индикации, ШГВ 75×31×35 мм, имеют разные разъёмы для подключения ИФ-3.
