Индикатор звука на светодиодах. Светодиодные индикаторы уровня звука: принципы работы и виды

Как работают светодиодные индикаторы уровня звука. Какие бывают виды индикаторов уровня звука. Из каких компонентов состоит схема светодиодного индикатора. Как выбрать подходящий индикатор уровня звука.

Принцип работы светодиодных индикаторов уровня звука

Светодиодные индикаторы уровня звука (VU-метры) позволяют визуально отображать громкость аудиосигнала с помощью линейки светодиодов. Принцип их работы основан на преобразовании электрического аудиосигнала в световую индикацию.

Основные компоненты схемы индикатора уровня звука:

• Входной усилитель для усиления слабого аудиосигнала
• Выпрямитель для преобразования переменного сигнала в постоянный
• Компараторы для сравнения уровня сигнала с пороговыми значениями
• Светодиодная линейка для визуальной индикации
• Источник опорного напряжения для задания пороговых уровней

При превышении сигналом определенного порогового уровня срабатывает соответствующий компаратор и зажигает светодиод. Чем выше уровень сигнала, тем больше светодиодов загорается на линейке.

Виды светодиодных индикаторов уровня звука

Существует несколько основных разновидностей светодиодных VU-метров:

По типу шкалы:

• Линейная шкала — равномерное распределение уровней
• Логарифмическая шкала — неравномерное распределение с большей детализацией на низких уровнях

По способу реализации:

• Аналоговые — на дискретных компонентах или специализированных микросхемах
• Цифровые — на микроконтроллерах с АЦП

По форме индикации:

• Линейные — светодиоды расположены в одну линию
• Круговые — светодиоды расположены по окружности
• Матричные — светодиоды образуют двумерную матрицу

Преимущества и недостатки различных типов индикаторов

Каковы основные плюсы и минусы разных видов светодиодных VU-метров?

Аналоговые индикаторы:

Преимущества:

• Простота схемы
• Низкая стоимость компонентов
• Высокое быстродействие

Недостатки:

• Сложность реализации дополнительных функций
• Необходимость точной настройки пороговых уровней

Цифровые индикаторы:

Преимущества:

• Гибкость настройки параметров
• Возможность реализации сложных алгоритмов
• Простота калибровки

Недостатки:

• Более высокая стоимость
• Необходимость программирования

Ключевые характеристики светодиодных VU-метров

На какие параметры следует обращать внимание при выборе индикатора уровня звука?

• Динамический диапазон — диапазон отображаемых уровней сигнала
• Разрешение — минимальный шаг изменения уровня
• Время отклика — скорость реакции на изменение сигнала
• Количество сегментов индикации
• Тип шкалы (линейная/логарифмическая)
• Цвет и яркость светодиодов
• Наличие дополнительных функций (пиковый детектор, удержание пика и т.д.)

Схемы светодиодных индикаторов уровня звука

Рассмотрим несколько типовых схем реализации светодиодных VU-метров:

Простейший индикатор на дискретных компонентах

Данная схема содержит минимум компонентов и позволяет реализовать индикатор с 3-5 сегментами:

«`plaintext +12V | R1 | IN—| LM324 | GND—+—+—+—+ | | | | LED LED LED LED | | | | R2 R3 R4 R5 | | | | GND «`

Здесь LM324 — четырехканальный операционный усилитель, выполняющий роль компараторов. Резисторы R2-R5 задают пороговые уровни срабатывания.

Индикатор на специализированной микросхеме

Для построения более сложных индикаторов удобно использовать специализированные микросхемы, например LM3915:

«`plaintext +V | IN—+—LM3915 | R1 | GND—+—+—+—+—+ | | | | | LED LED LED LED LED | | | | | GND «`

LM3915 содержит 10 компараторов и формирователь логарифмической шкалы. Это позволяет создать индикатор с 10 сегментами при минимуме внешних компонентов.

Применение светодиодных индикаторов уровня звука

Где обычно используются светодиодные VU-метры?

• Бытовая аудиотехника (усилители, микшерные пульты)
• Профессиональное звуковое оборудование
• Системы домашнего кинотеатра
• Автомобильные аудиосистемы
• DIY аудиопроекты
• Визуальные эффекты для музыкальных инструментов

Светодиодные индикаторы уровня звука позволяют не только визуально контролировать громкость, но и создают эффектное световое сопровождение музыки.

Выбор светодиодного индикатора уровня звука

Как выбрать подходящий светодиодный VU-метр для конкретного применения?

1. Определите требуемый динамический диапазон и разрешение
2. Выберите тип шкалы (линейная или логарифмическая)
3. Определите необходимое количество сегментов индикации
4. Оцените потребность в дополнительных функциях (пиковый детектор, регулировка яркости и т.д.)
5. Выберите способ реализации (дискретные компоненты, специализированная микросхема или микроконтроллер)
6. Учтите особенности монтажа и питания в конкретном устройстве

При выборе готового модуля обратите внимание на совместимость по напряжению питания и уровню входного сигнала.

Заключение

Светодиодные индикаторы уровня звука являются эффективным инструментом визуализации громкости аудиосигнала. Они широко применяются как в бытовой, так и в профессиональной аудиотехнике. Разнообразие схемных решений позволяет подобрать оптимальный вариант для любого применения — от простейшего трехсегментного индикатора до сложных многофункциональных устройств.

Индикатор звука на светодиодах своими руками

Удачная конструкция микросхемы LM обеспечила ее достойное место в схемах индикаторов на светодиодах. Мастер предлагает вам собрать индикатор звука на LM и 10 светодиодах. Прямые входы усилителей подключены через линейку резистивных делителей подобранных так, что светодиоды в нагрузке усилителей включаются по логарифмической зависимости. Микросхема имеет широкий диапазон напряжения питания от 3 до 25 Вольт.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Светодиодный индикатор звука своими руками
• ПРОСТЕЙШИЙ СВЕТОДИОДНЫЙ ИНДИКАТОР ЗВУКА

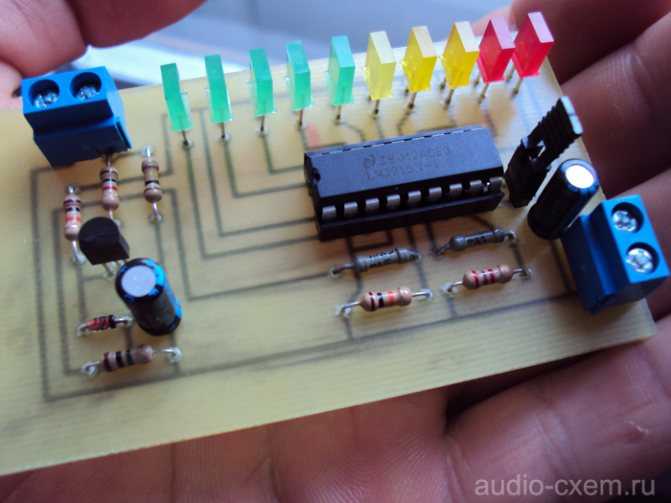

• Схема светодиодного индикатора уровня звукового сигнала на LM3915
• Светодиодный индикатор уровня звукового сигнала
• индикатор напряжения на светодиодах своими руками схемы
• Схема индикатора выходной мощности УНЧ (светодиоды+КТ315)
• Светодиодный индикатор уровня звукового сигнала
• Светодиодный индикатор уровня звукового сигнала на LM3915
• Индикатор 220в на светодиоде
• Стрелочный индикатор звука

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Индикатор уровня звука на LM3915 своими руками. (PCBWay)

Светодиодный индикатор звука своими руками

Проверка напряжения в цепи — процедура, необходимая при выполнении различного рода работ, связанных с электричеством. Но все же в этих целях лучше пользоваться светодиодными определителями — пробниками. Их можно купить в магазине, а можно изготовить самостоятельно. В этой статье мы расскажем, для чего нужны эти приборы, по какому принципу они работают и как изготовить индикатор напряжения на светодиодах своими руками.

Это устройство с успехом применяется, когда необходимо произвести предварительную проверку работоспособности элементов простой электрической схемы, а также для первичной диагностики несложных приборов — то есть в тех случаях, когда не требуется высокая точность измерений. С помощью логического пробника можно:. Наиболее простыми и надежными приборами, с помощью которых производятся перечисленные манипуляции, являются индикаторная отвертка и звуковая отвертка.

Универсальный пробник для электрика в основном используется для:. Это далеко не полный перечень задач, которые решают с помощью пробника. Но и перечисленного достаточно, чтобы понять, насколько полезно это устройство в работе электромонтера. В качестве источника питания для этого устройства используется обычная батарейка с показателем напряжения 9 В. Когда щупы тестера замкнуты, величина потребляемого тока не превышает мА.

Если же щупы разомкнуты, то устройство не потребляет электроэнергию, поэтому ему не нужен ни переключатель режима диагностики, ни выключатель энергопитания.

Пробник способен выполнять свои функции в полной мере, пока напряжение на источнике питания не падает ниже 4 В. После этого его можно использовать в качестве указателя напряжения в цепях. Во время прозвонки электрических цепей, показатель сопротивления которых составляет 0 — Ом, загорается два светоизлучающих диода — желтого и красного цвета. Если показатель сопротивления составляет Ом — 50 кОм, то светится только желтый диод. Когда на щупы прибора подается напряжение сети величиной от В до В, начинает светиться неоновая лампа, одновременно с этим наблюдается легкое мерцание LED-элементов.

Схема этого индикатора напряжения имеется в интернете, а также в специализированной литературе. Изготавливая такой пробник своими руками, его элементы устанавливают внутри корпуса, который изготовлен из изоляционного материала.

Зачастую для этих целей используется корпус от ЗУ любого мобильного телефона или планшетного компьютера. Подойдет и другое аналогичное устройство, снабженное металлической мембраной, внутри которого расположена пара последовательно соединенных катушек. В первую очередь нужно разобрать телефонный капсюль и отсоединить катушки друг от друга. Это нужно для того, чтобы освободить их выводы. Элементы размещаются в наушнике под звуковой мембраной, около катушек. После сборки электрической цепи мы получим вполне рабочий определитель со звуковой индикацией, который возможно применять, к примеру, в целях проверки дорожек печатных схем на взаимное перемыкание.

База такого пробника — электрогенератор с индуктивной противоположной взаимосвязью, основными деталями которого является телефон и транзистор малой мощности лучше всего германиевый. Если такого транзистора у вас нет, то можно воспользоваться другим, обладающим проводимостью N-P-N, однако в этом случае полярность включения источника электропитания следует поменять. Если включить генератор не получается, выводы одной любой катушки нужно поменять между собой местами.

Увеличить громкость звука можно, выбрав частоту электрогенератора таким образом, чтобы она была максимально приближена к резонансной частоте наушника.

Для этого мембрану и сердечник нужно расположить на соответствующем расстоянии, изменяя интервал между ними до получения нужного результата. Теперь вы знаете, как сделать индикатор напряжения на базе телефонного наушника. В этом материале мы рассказали, как индикатор напряжения на светодиодах можно собрать своими руками, а также рассмотрели вопрос изготовления простого диагностического прибора на базе звукового наушника. Как видите, самостоятельно собрать светодиодный индикатор, как и звуковой определитель, достаточно несложно — для этого достаточно иметь под рукой паяльник и нужные детали, а также обладать минимальными электротехническими знаниями.

Если же вы не очень любите самостоятельно собирать электрические устройства, то при выборе прибора для несложной диагностики стоит остановиться на обычной индикаторной отвертке, которая продается в магазинах. Содержание Для чего нужен логический пробник? Пробник электрика: принцип работы и изготовление Как изготовить эвуковой пробник электрика своими руками?

Оценка статьи:.

ПРОСТЕЙШИЙ СВЕТОДИОДНЫЙ ИНДИКАТОР ЗВУКА

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей.

Этот двухканальный индикатор сигнала звука на светодиодном столбике индикатор по 60 светодиодов на каждый канал, все диоды красного свечения Принципиальная схема индикатора уровня на LED.

Схема светодиодного индикатора уровня звукового сигнала на LM3915

Называется данное устройство — спектроанализатор звука. Основой устройства являются микросхемы AN можно и транзисторы, но их понадобится много и эффект будет хуже, а чувствительность ниже. Вот схема включения микросхемы:. Если использовать линейные шкалы, то печатную плату вряд ли удастся сделать, лучше использовать готовую макетную плату. На одной стороне разместить индикаторы, с другой — всё остальное. Для первой схемы: вместо пятиразрядной AN можно использовать любые аналогичные индикаторы уровня сигнала с соответствующими им схемами включения. Можно использовать схему с транзисторами. Для регулировки уровня перед фильтром устанавливаются подстроечные резисторы на кОм, как на первой схеме.

Светодиодный индикатор уровня звукового сигнала

Проверка напряжения в цепи — процедура, необходимая при выполнении различного рода работ, связанных с электричеством. Но все же в этих целях лучше пользоваться светодиодными определителями — пробниками. Их можно купить в магазине, а можно изготовить самостоятельно. В этой статье мы расскажем, для чего нужны эти приборы, по какому принципу они работают и как изготовить индикатор напряжения на светодиодах своими руками. Это устройство с успехом применяется, когда необходимо произвести предварительную проверку работоспособности элементов простой электрической схемы, а также для первичной диагностики несложных приборов — то есть в тех случаях, когда не требуется высокая точность измерений.

Называется данное устройство — спектроанализатор звука. Основой устройства являются микросхемы AN можно и транзисторы, но их понадобится много и эффект будет хуже, а чувствительность ниже.

индикатор напряжения на светодиодах своими руками схемы

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей. Периодически материал сайта пополняется, поэтому добавьте Komitart в закладки или подпишитесь на новостную рассылку RSS, так будет проще узнавать о публикуемых новинках.

Схема индикатора выходной мощности УНЧ (светодиоды+КТ315)

Индикатор звука на светодиодах своими руками. Простая схема на двух транзисторах, которая при различных звуках управляет мерцанием светодиодных индикаторов. Мерцание будет совпадать с ритмом или скоростью изменения звука. Пайка совсем несложная и со сборкой схемы справится любой любознательный человек вооруженный паяльником. Автор делится своими опытом на фото и демонстрирует работу собранной схемы на видео. Все детали вместе с печатной платой приобретаются в интернет магазине по смешной цене. Сначала надо распаковать пакет с деталями и проверить наличие и маркировку деталей. Выяснить сопротивление резисторов можно, либо измерив сопротивление тестером, либо расшифровать цветовой код на маркировке резистора.

Однажды у друга в машине увидел светодиоды, мигающие в такт музыке. ПРОСТЕЙШИЙ СВЕТОДИОДНЫЙ ИНДИКАТОР УРОВНЯ ЗВУКА — схема.

Светодиодный индикатор уровня звукового сигнала

Принципиальные схемы простых индикаторов наличия сети В на светодиодах, меняем старые неоновые индикаторные лампы на светодиоды. В электрооборудовании повсеместно применяются индикаторные неоновые лампы для индикации включения аппаратуры. В большинстве случаев схема как на рисунке 1. То есть, неоновая лампа через резистор сопротивлением киолом подключается к сети переменного тока.

Светодиодный индикатор уровня звукового сигнала на LM3915

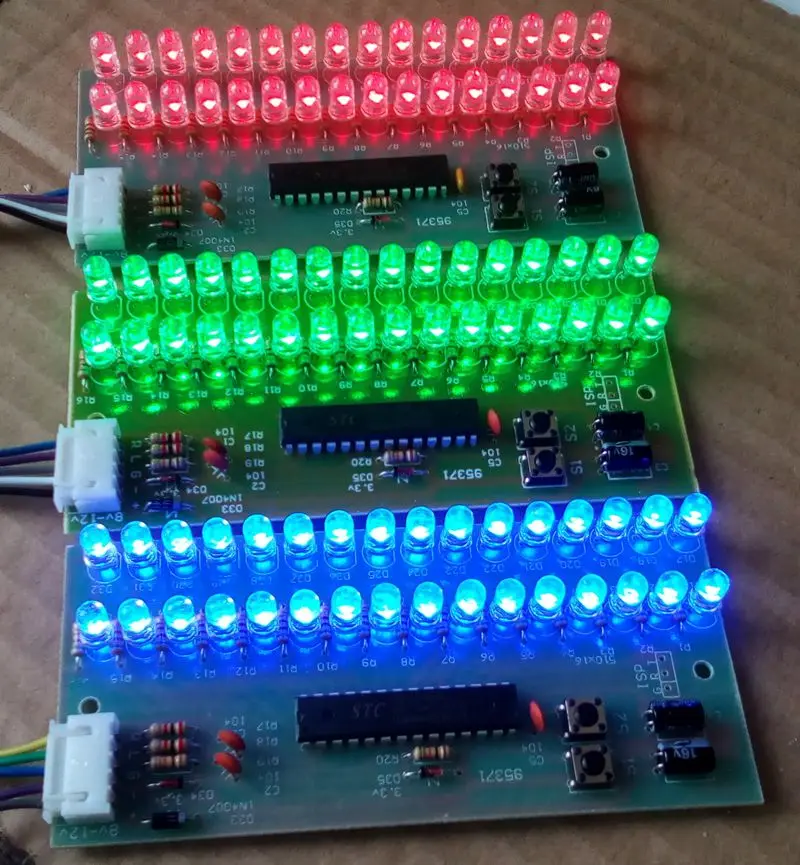

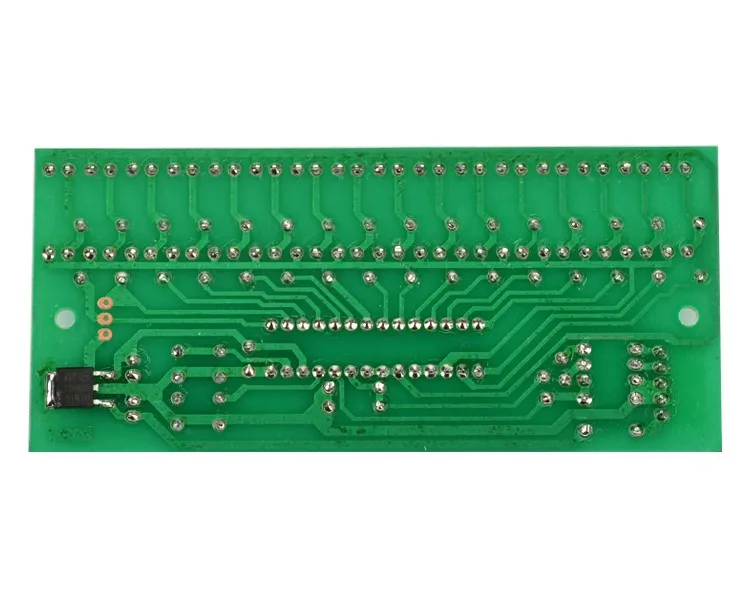

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Универсальный светодиодный индикатор уровня сигнала. Купить Kit-набор на Aliexpress.

Connexion :.

Индикатор 220в на светодиоде

Индикатор построен на старой микросхеме KIA, она имеет кучу аналогов, все имеют аналогичную схему включения, а их список приведен ниже. По быстрому развел печатную плату, получилось весьма компактно. Схему собирал в соответствии с даташитом, заработало при первом же включении. Оптимальный диапазон питающих напряжений от 4-х до 12 Вольт, максимальное — 5 вольт. Сигнал поступает по разделительному конденсатору и резистору R1 на вход микросхемы.

Стрелочный индикатор звука

Основа конструкции две микросборки типа AN KA это уже готовый светодиодный индикатор уровня сигнала используемый для индикации различных значений переменного сигнала, к которым остается подключить немного компонентов обвязки и сами светодиоды. Схема такого устройства, как раз, и показана на рисунке ниже. Фотографи собранной и распаенной печатной платы вы можете посмотреть на рисунке ниже, а ее чертеж выполненный в программе Sprint Layout можете взять по зеленной ссылке выше.

Простой индикатор уровня звука на WS2812B. Программа для Arduino Pro Mini.

В цикле для каждого из 64-х светодиодов передаётся по 8*3 бита. А так как 1 бит информации о цвете кодируется одним байтом (макросы LOGIC_1 и LOGIC_0), то необходимо передать 8*3 байт для одного светодиода. В качестве полного количества элементов, которое нужно передать на светодиоды использую количество байт цветов. То есть в качестве базиса взят байт цвета, что очень удобно.

Инициализация завершена, можно приступить к основной части программы. Во-первых, это периодическое считывание данных с АЦП для каждого из трёх каналов:

Последовательно по готовности узнаём отсчёты канала опорного напряжения, первого и второго каналов аудиосигнала. Функция возвращает номер канала, значение которого было получено от АЦП.

Во-вторых, если есть измеренные значения, то их можно куда-то сложить, обработать. Этим занимается следующая функция:

В коде есть комментарии, но на всякий случай поясню, что конкретно тут выполняется. Наш индикатор будет отображать среднеквадратичный уровень сигнала. Поэтому здесь мы вычисляем квадрат измеренного значения. Этот квадрат кладём в ячейку массива и попутно вычисляем сумму всех значений массива. Сумма квадратов нам нужна, чтобы потом (когда это будет необходимо) быстро вычислить среднеквадратичное значение, а массив нужен для того, чтобы потом вычитать из суммы неактуальные более значения (что ускорит процесс вычисления) и заполнять его новыми квадратами.

Сразу же, раз об этом упомянул, опишу вычисление среднеквадратичного значения. Тут всё просто, вычисляем среднее от суммы квадратов для обоих каналов, а затем вычисляем квадратный корень также для обоих каналов:

Отличие вычислений только в заполненности массива фильтрации и величине значения суммы квадратов. С заполненностью всё ясно — тут просто разный делитель. А что касается функции вычисления квадратного корня, то тут 2 нюанса. Стандартная функция, которая работает с типом float, требует для себя длительного времени вычисления, поэтому решено было использовать приближённые методы вычисления квадратного корня. Для более быстрого вычисления решил применить 2 функции, оптимизированные под размер значения. Одна работает только с числами размером до 2-х байт, включительно, а вторая до 4-х байт, включительно.

В-третьих, необходимо подготовить данные для отправки на светодиоды. Это самая «творческая» функция, потому как от неё зависит в каком виде будет отображаться уровень звука на умных светодиодах. У нас простой VU-метр, поэтому способ отображения только один:

Разберём функцию void set_leds_buf(). Для начала, об этом я писал чуть выше, вычисляется для обоих каналов среднеквадратичное значение, которое говорит о том, сколько светодиодов должно зажечься. Далее, во вспомогательные буферы записываются яркости светодиодов, которые будут светиться. Яркости берутся из таблицы: user_multicolored_table (по сути двумерный массив). Столбец отвечает за номер светодиода канала, а строка за цвет. Порядок цветов можно задать с помощью макросов COLOR1, COLOR2, COLOR3. Сейчас установлен общепринятый порядок: RGB.

Заметка: Стандартный порядок цветов (то есть последовательность байт, которую нужно передать) у светодиодов WS2812B: GRB. Чтобы не путаться тем, кто использует GRB и тем, кто привык к RGB, решил сделать возможность быстрой смены порядка отправки цветов.

Во время выполнения программы таблица эта хранится в энергонезависимой flash памяти, что экономит ОЗУ и не вызовет никаких проблем, если мы захотим создать много таких цветовых таблиц.

После того как цветовые буферы сформированы, остаётся их объединить в один массив и передать на светодиоды. И тут я предусмотрел ещё небольшое удобство, и связано оно вот с чем: от того как будут объединяться буферы зависит в каком порядке будут следовать каналы (первый -> второй или второй -> первый) и в каком порядке будут следовать светодиоды в каждом из каналов (в прямом или обратном). Всё это можно задать с помощью макросов: DISPLAY_PRIORITY_Ch2 и DISPLAY_PRIORITY_Ch3 (порядок отображения каналов), DIRECTION_LEDS_Ch2 и DIRECTION_LEDS_Ch3 (порядок отображения светодиодов в канале).

Приближаемся к финишу. В-четвёртых, осталось передать сформированные данные. Покажу только вариант с прерыванием по SPI (вариант без использования прерывания отличается незначительно). Он состоит из функции, которая запускает передачу и разрешает прерывание по SPI и непосредственно самого прерывания:

Вот, по большому счёту, вся программа. Ссылку на проект простого индикатора уровня звука на умных светодиодах WS2812B для Arduino Pro Mini со скетчем прилагаю: https://github.com/onikita/Simple-VU-meter.git Для скачивания проекта нужно нажать зелёную кнопку Clone or download и выбрать Download ZIP. Чтобы запустить проект, необходимо скачанную папку поместить в папку libraries среды Arduino. Проект проверен и работает в Arduino-1.0.6. Также напоминаю: узнать о схеме подключения VU-метра можно в этой статье.

P.S. Мы разобрали программу простого индикатора уровня — без «излишеств». Здесь, например, нет регулировки плавности, падающей точки, авторегулировки уровня, каких-то изысканных цветовых схем. При необходимости и знании можно самостоятельно добавить различные настройки, эффекты и цветовые схемы. Например, у нас получился такой индикатор уровня:

С уважением, Никита О.
