Что такое семисегментный индикатор и как он устроен

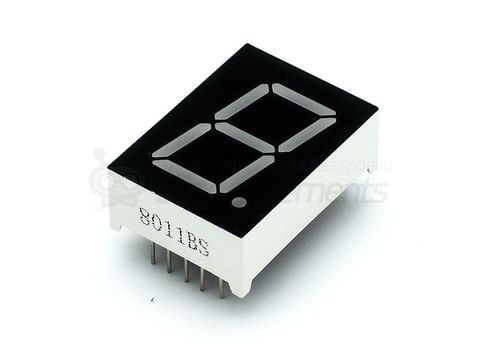

Семисегментный индикатор — это простое электронное устройство для отображения цифровой информации. Он состоит из семи светодиодных сегментов, которые при включении в разных комбинациях могут отображать цифры от 0 до 9.
Основные особенности семисегментных индикаторов:

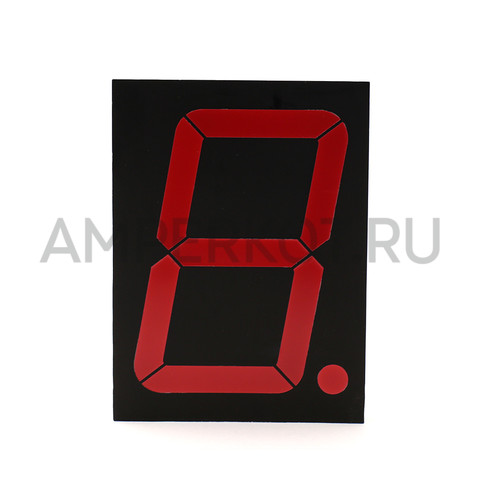

- Состоят из 7 сегментов-светодиодов, расположенных в форме цифры 8
- Каждый сегмент может включаться/выключаться независимо
- Позволяют отображать арабские цифры от 0 до 9

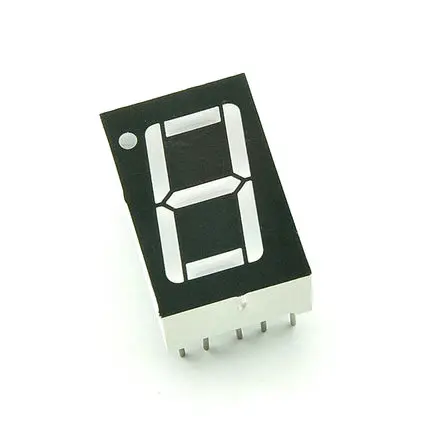

- Часто дополняются восьмым сегментом-точкой для отображения десятичных дробей

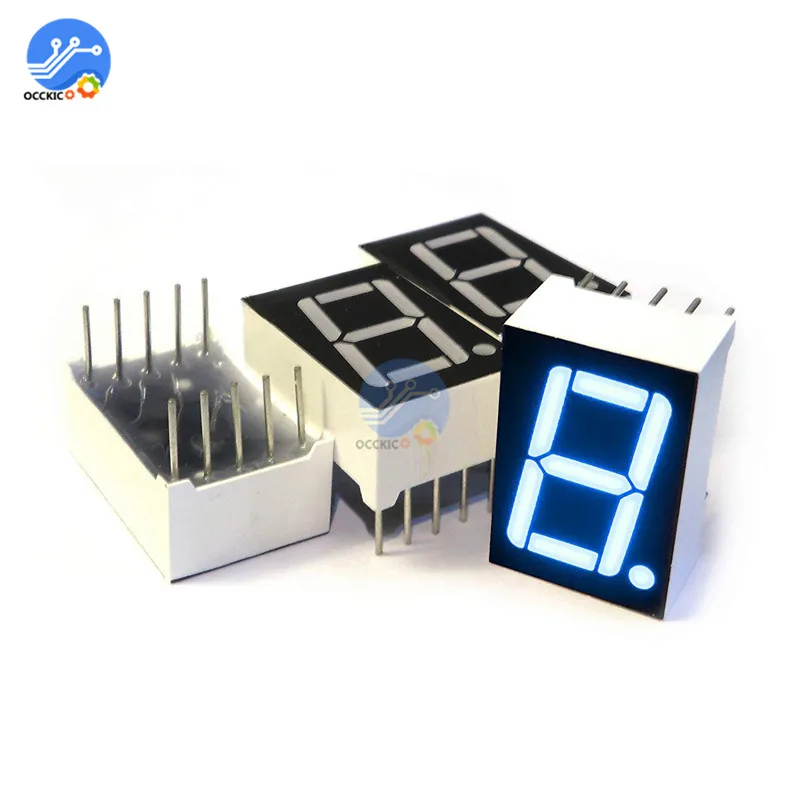

- Бывают разных цветов свечения — красные, зеленые, синие и др.
- Выпускаются различных размеров (высота символа от 7 до 100 мм и более)
Типы семисегментных индикаторов

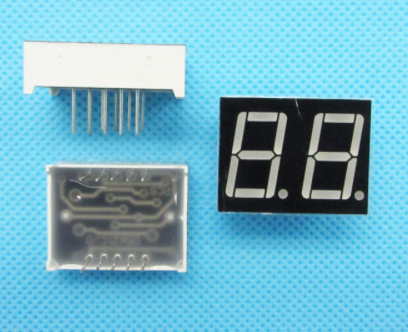

1. Индикаторы с общим анодом
В индикаторах с общим анодом все аноды светодиодов объединены и подключаются к положительному полюсу питания. Для включения сегмента на соответствующий катод подается низкий уровень (0).
2. Индикаторы с общим катодом
В индикаторах с общим катодом объединены катоды светодиодов, которые подключаются к отрицательному полюсу питания. Включение сегмента осуществляется подачей высокого уровня (1) на соответствующий анод.
Как подключить семисегментный индикатор
Для подключения семисегментного индикатора к микроконтроллеру необходимо:
- Определить тип индикатора (с общим анодом или катодом)
- Подключить общий вывод к соответствующему полюсу питания
- Подключить остальные выводы сегментов к портам микроконтроллера через токоограничивающие резисторы
- Запрограммировать микроконтроллер для управления сегментами и отображения нужных цифр

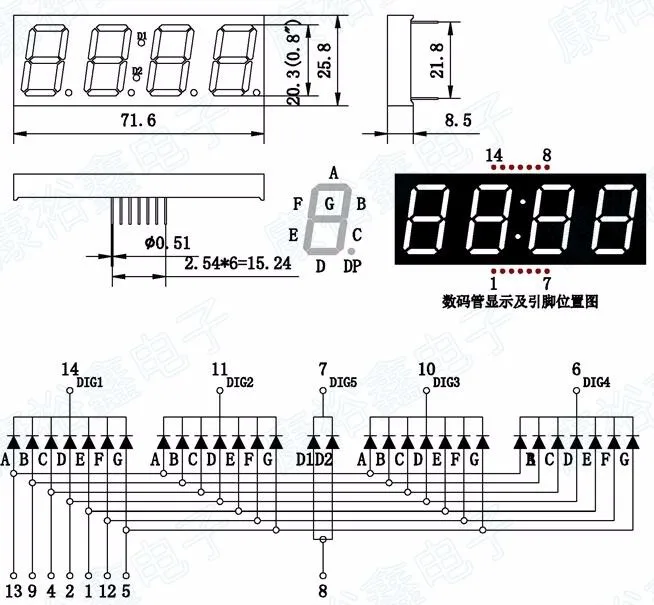

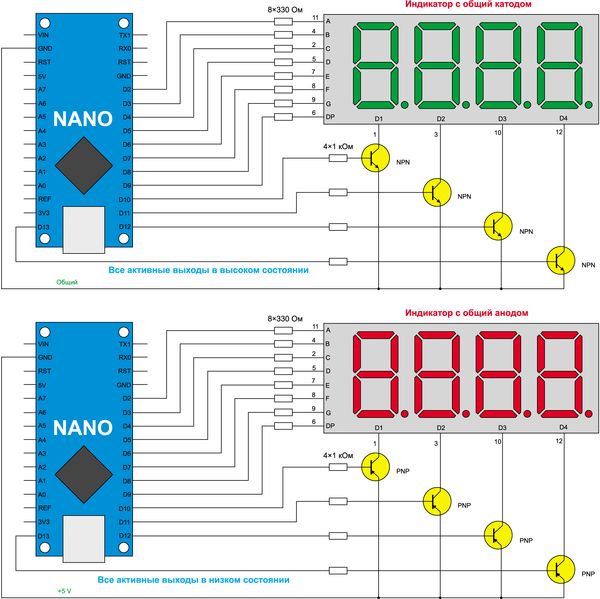

Типовая схема подключения выглядит следующим образом:
- Индикатор с общим анодом: общий вывод к +5В, остальные через резисторы 220-330 Ом к портам МК
- Индикатор с общим катодом: общий вывод к GND, остальные через резисторы к портам МК
Области применения семисегментных индикаторов
Семисегментные индикаторы широко используются в различных электронных устройствах для отображения числовой информации:
- Цифровые часы и будильники
- Бытовая техника (микроволновки, стиральные машины и т.д.)
- Измерительные приборы
- Автомобильные панели приборов
- Информационные табло (курсы валют, температура и др.)
- Счетчики посетителей
- Электронные термометры
Преимущества и недостатки семисегментных индикаторов
Семисегментные индикаторы имеют ряд достоинств и ограничений:
Преимущества:
- Простота управления
- Низкое энергопотребление
- Высокая яркость и контрастность
- Широкий угол обзора
- Низкая стоимость
- Долгий срок службы
Недостатки:
- Возможность отображения только цифр и некоторых букв
- Ограниченное количество разрядов (обычно до 4-8)
- Потребность в дешифраторе при использовании многоразрядных индикаторов
Программирование семисегментных индикаторов
Для управления семисегментным индикатором с помощью микроконтроллера необходимо запрограммировать включение нужных сегментов для отображения каждой цифры. Типовой алгоритм:
- Создать массив кодов для отображения цифр от 0 до 9
- Написать функцию вывода цифры на индикатор
- Реализовать логику обновления отображаемого значения
Пример кода для Arduino:
byte digits[10] = {
0b00111111, // 0
0b00000110, // 1
0b01011011, // 2
//...
};
void displayDigit(byte digit) {
for(int i=0; i<7; i++) {
digitalWrite(segmentPins[i], digits[digit] & (1 << i));
}
}

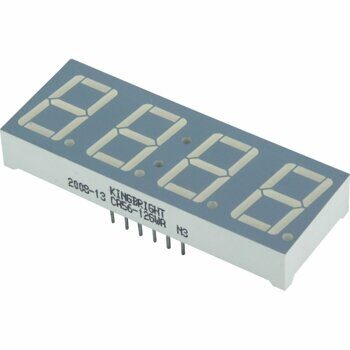

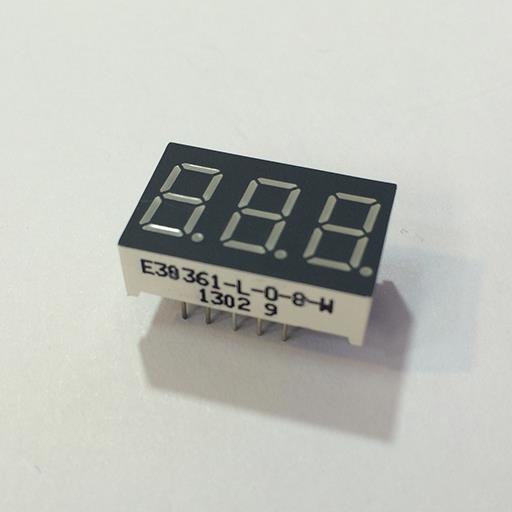

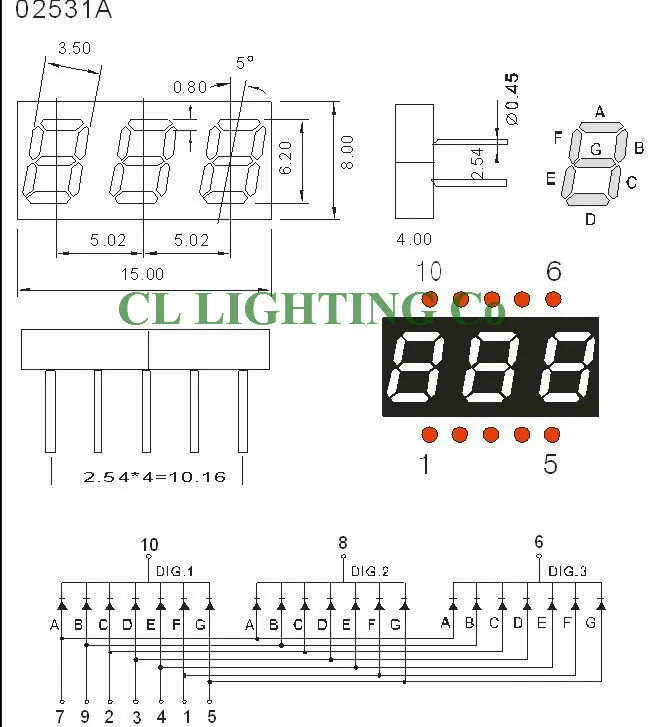

Многоразрядные семисегментные индикаторы

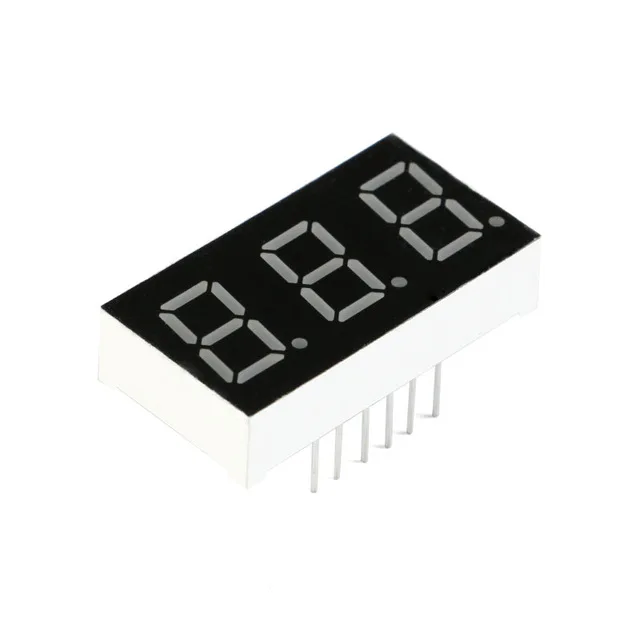

Для отображения многозначных чисел используются многоразрядные семисегментные индикаторы. Они представляют собой несколько одноразрядных индикаторов в одном корпусе.
Особенности многоразрядных индикаторов:
- Обычно содержат от 2 до 8 разрядов
- Требуют меньше выводов за счет общих шин сегментов
- Управляются в динамическом режиме (поочередное включение разрядов)
- Часто требуют использования драйверов-дешифраторов
Для управления многоразрядным индикатором применяется динамическая индикация - быстрое переключение между разрядами, создающее иллюзию одновременного свечения всех цифр.
Заключение
Семисегментные индикаторы остаются популярным и недорогим решением для отображения числовой информации в электронных устройствах. Несмотря на ограниченные возможности по сравнению с графическими дисплеями, они обеспечивают высокую яркость, контрастность и энергоэффективность. Правильное подключение и программирование семисегментных индикаторов позволяет создавать информативные и надежные устройства отображения данных.
Подключение семисегментного индикатора с общим катодом
Учебный курс. Семисегментный индикатор. Они просты в управлении, имеет высокую яркость, широкий диапазон рабочих температур и низкую стоимость. Зажигая одновременно несколько светодиодов можно формировать на индикаторе символы цифр. Индикаторы различаются по типу соединения светодиодов — общий анод, общий катод, по количеству отображаемых разрядов — однораразрядные, двух разрядные и т.
