Пиковый индикатор выходной мощности
Приблизительно год назад загорелся идеей собрать преобразователь напряжения вольт. Для реализации понадобился трансформатор. Поиски привели в гараж, где был найден усилитель Солнцева, собранный мною лет 20 назад.
Просто извлечь трансформатор и таким образом уничтожить усилитель не поднялась рука.
Родилась идея его реанимировать. В процессе оживления усилителя многое подверглось изменениям. В том числе индикатор выходной мощности. Схема прежнего индикатора была громоздкой, собрана на КЛА3 и т.
Найти ее не помог даже интернет. Зато была найдена другая очень простая, но от того не менее эффективная схема индикатора выходной мощности.

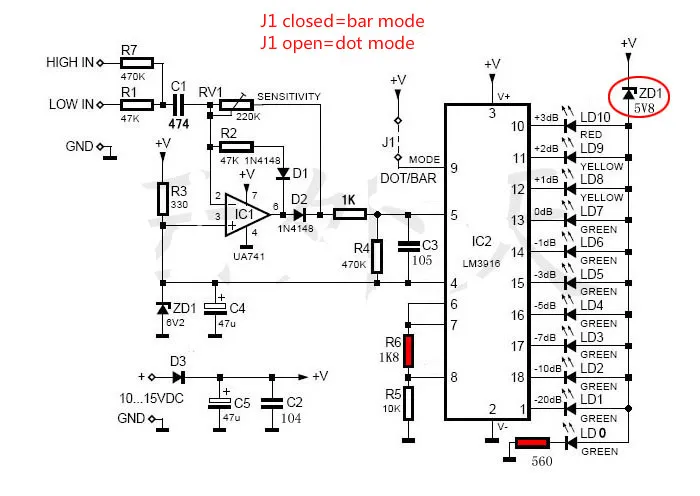

Данная схема достаточно хорошо описана на просторах интернета. Здесь лишь вкратце расскажу перескажу о ее работе. Индикатор выходной мощности собран на микросхеме LM Десять светодиодов подключены к мощным выходам компараторов микросхемы. Выходной ток компараторов стабилизирован, поэтому отпадает необходимость в гасящих резисторах. Напряжение питания микросхемы может находиться в пределах Индикатор реагирует на мгновенные значения звукового напряжения.
У микросхемы делитель рассчитан так, что включение каждого последующего светодиода происходит при увеличении напряжения входного сигнала в v2 раз на 3 дБ , что удобно для контроля мощности УМЗЧ.
LM дает возможность легко менять режимы индикации. Достаточно лишь подать на вывод 9 ИМС LM напряжение, и она перейдет с одного режима индикации в другой.
Для этого служат контакты 1 и 2. Если их соединить, то ИМС перейдет в режим индикации «Светящийся столбик», если оставить свободными — «Бегущая точка». Как видите, схема проста и не требует сложной настройки. Для смены режимов индикации предусмотрел установку перемычки или кнопки с фиксацией.
В финале замкнул перемычкой. Калибровка производилась при помощи милливольтметра раздельно по каналам и затем уже как сравнение двух вместе. Конструктивно микросхемы стоят в панелях, для удобства замены, к примеру для логарифмического индикатора на LM Ее основу составляют 10 компараторов, на инверсные входы которых через буферный ОУ подается входной сигнал, а прямые входы подключены к отводам резистивного делителя напряжения.
Выходы компараторов являются генераторами втекающего тока, что позволяет подключать светодиоды без ограничительных резисторов.
Входной сигнал Uвх подают на вывод 5, а напряжения, определяющие диапазон индицируемых уровней, — на выводы 4 нижний уровень Uн и 6 верхний уровень Uв.
На платах не применен входной усилитель сигнала, но чувствительность его такова, что нижний предел первый сегмент можно зажечь меньше чем 20 mv переменного сигнала. Уровня сдвоенная на 2 канала имеет размер х32 мм.
Каждая плата канала раздельная левый и правый имеет размер х24 мм. В собраном виде конструктив имеет размеры: х32х45 мм. В качестве настройки правильной линейности шкалы необходимо выбрать пределы нижних и верхних уровней для каждой микросхемы.
Принципиально есть возможность при желании растянуть шкалу каждого канала в несколько раз при данном схемном решении. Не секрет, что звучание системы во многом зависит от уровня сигнала на ее участках. Контролируя сигнал на переходных участках схемы, мы можем судить о работе различных функциональных блоков: коэффициенте усиления, вносимых искажениях и т.
Так же бывают случаи, когда результирующий сигнал просто не возможно услышать.
В тех случаях, когда не возможно контролировать сигнал на слух, применяются различного рода индикаторы уровня. Итак, рассмотрим их работу более подробно. Этот вид индикаторов наиболее прост из всех существующих.

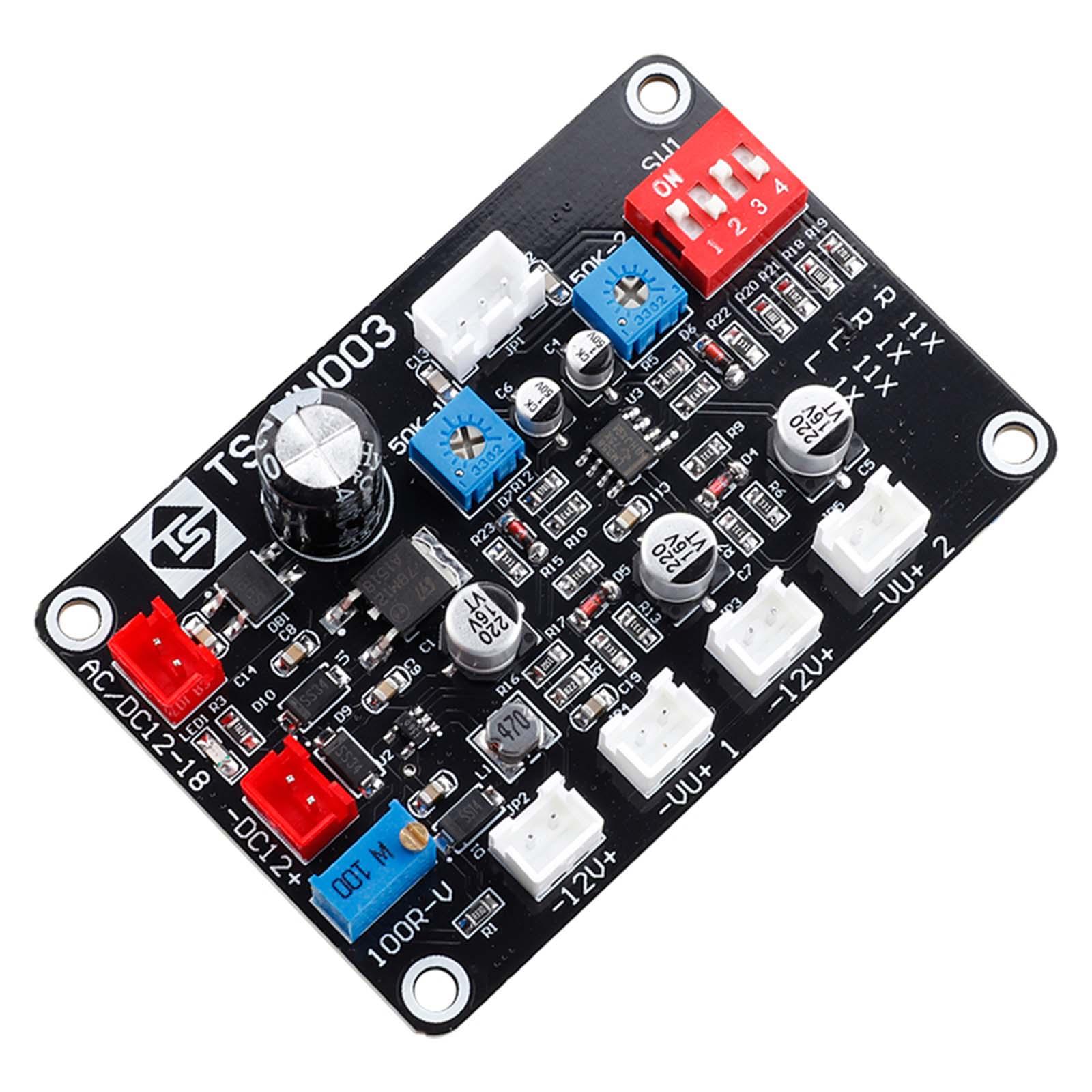

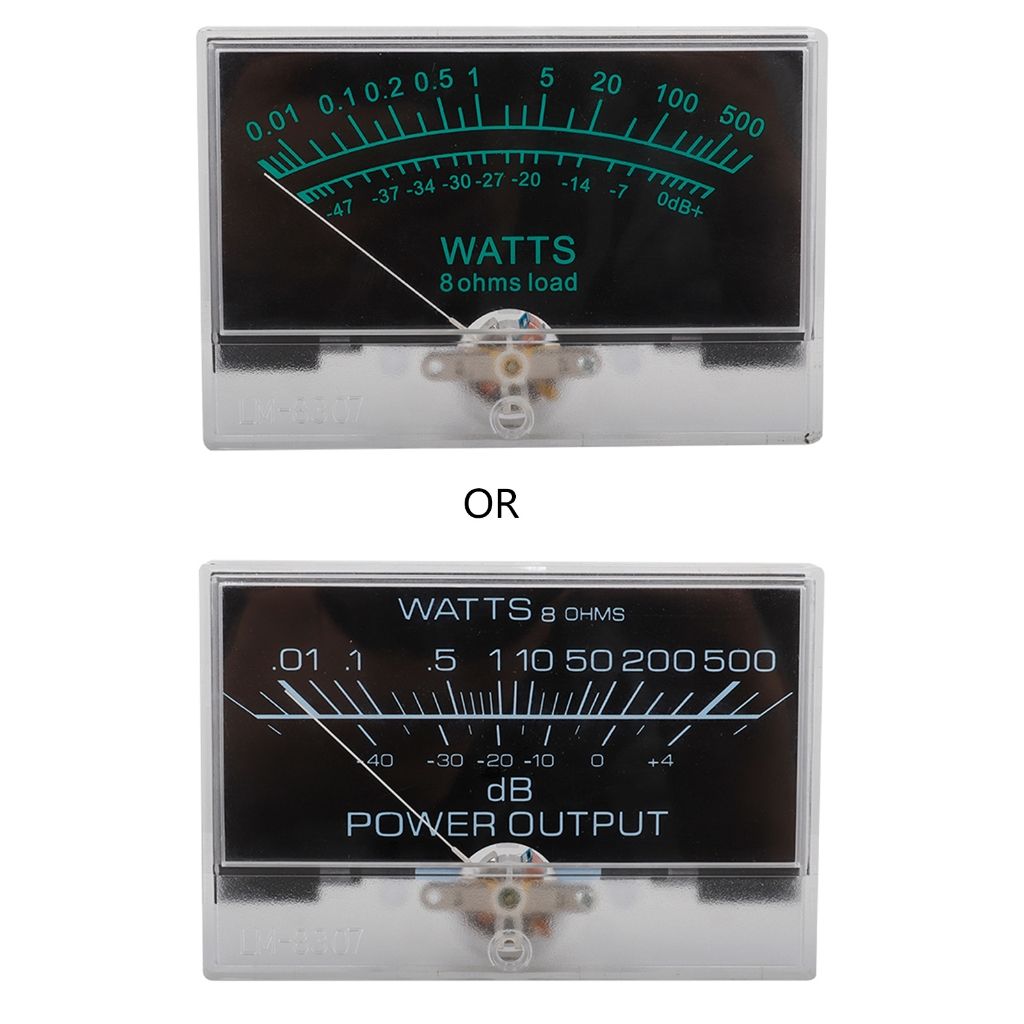

Шкальный индикатор состоит из стрелочного прибора и делителя. Упрощенная схема индикатора приведена на рис. В качестве измерителей чаще всего используются микроамперметры с током полного отклонения — мкА. Такие приборы рассчитаны на постоянный ток, поэтому для их работы звуковой сигнал необходимо выпрямить диодом. Резистор предназначен для преобразования напряжения в ток. Собственно говоря, прибор измеряет ток, проходящий через резистор.
Рассчитывается элементарно, по закону Ома был такой. Георгий Семеныч Ом для участка цепи. При этом нужно учесть, что напряжение после диода будет в 2 раза меньше. Марка диода не важна, так что подойдет любой, работающий на частоте больше 20кГц. Гораздо удобнее оценивать уровень сигнала, задав ему некоторую инерционность. Этого легко добиться, подключив параллельно прибору электролитический конденсатор, однако следует учесть, что при этом напряжение на приборе увеличится в корень из 2 раз.
Такой индикатор может быть использован для измерения выходной мощности усилителя. В этом случае на помощь приходят такие парни, как транзистор и операционный усилитель далее ОУ. Если можно измерить ток через резистор, то можно измерить и коллекторный ток транзистора. Для этого нам понадобится сам транзистор и коллекторная нагрузка тот же самый резистор.
Схема шкального индикатора на транзисторе приведена на рис. Здесь тоже все просто. Транзистор усиливает сигнал по току, а в остальном все работает так же. Коллекторный ток транзистора должен превышать ток полного отклонения прибора как минимум в 2 раза так оно спокойнее и для транзистора, и для Вас , то есть если ток полного отклонения мкА, то коллекторный ток должен быть не менее мкА.
Теперь смотрим справочник и находим в нем коэффициент передачи по току h 21э. R2 предназначен для подавления напряжения на базе. Подбирая его нужно добиться максимальной чувствительности при минимальном отклонении стрелки в отсутствии сигнала.
R3 регулирует чувствительность и его сопротивление, практически, не критично. Бывают случаи, когда сигнал требуется усилить не только по току, но и по напряжению. В этом случае схема индикатора дополняется каскадом с ОЭ.
Такой индикатор применен, например, в магнитофоне «Комета «. Его схема приведена на рис. Такие индикаторы обладают высокой чувствительностью и входным сопротивлением, следовательно, вносят минимум изменений в измеряемый сигнал. Такой индикатор обладает меньшим входным сопротивлением, зато весьма прост в расчетах и изготовлении. Диоды выбираются по тому же критерию, как и в других схемах.

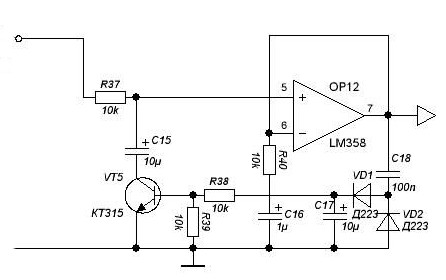

Если уровень сигнала низок и или требуется высокое входное сопротивление, можно воспользоваться повторителем. Для уверенной работы диодов, выходное напряжение рекомендуется поднять до В. Итак в расчетах отталкиваемся от выходного напряжения ОУ. Пожалуй, наиболее популярный вид индикаторов в настоящее время. Начнем с простейших. На рис. Рассмотрим принцип действия. Порог срабатывания задан опорным напряжением, которое устанавливается на инвертирующем входе ОУ делителем R1R2.
Когда сигнал ниже опорного напряжения, на выходе ОУ действует —U п. В этом случае открыт VT2 и светится VD2. Теперь рассчитаем это чудо. Начнем с компаратора. Для начала выберем напряжение срабатывания опорное напряжение и резистор R2 в пределах 3 — 68 кОм. Теперь вычислим R1. Начнем с индикатора предельного уровня с одним светодиодом рис. В основе этого индикатора лежит триггер Шмитта. Как известно триггер Шмитта обладает некоторым гистерезисом то есть порог срабатывания отличается от порога отпускания.
Разность этих порогов ширина петли гистерезиса определяется отношением R2 к R1 так как триггер Шмитта представляет собой усилитель с положительной обратной связью. Ограничительный резистор R4 вычисляется по тому же принципу, что и в предыдущей схеме. Ограничительный резистор в цепи базы рассчитывается исходя из нагрузочной способности ЛЭ. I b — входной ток транзисторного каскада I LED — прямой ток светодиода рекомендуется выставить 5 — 15 мА h 21Э — коэффициент передачи тока.
Такой индикатор прост, но его чувствительность мала и годится только для измерения сигналов от 3-х вольт и выше. Пороги срабатывания ЛЭ устанавливаются подстроечными резисторами. Так же можно использовать и другие усилители индикации. Схемы включения к ним можно спросить в магазине или у Яндекса. В свое время применялись в отечественной технике, сейчас широко применяются в музыкальных центрах.

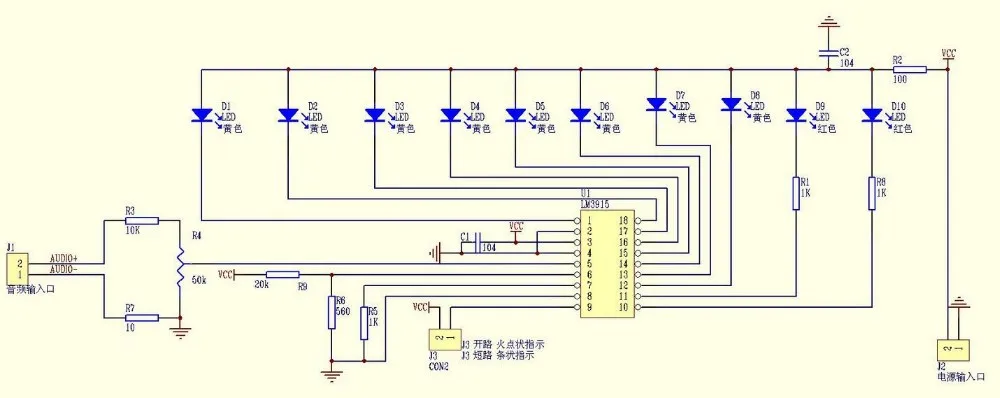

Схема индикатора звука и принцип её действия
Как видно из рисунка, принципиальная электрическая схема индикатора уровня звука состоит из двух конденсаторов, девяти резисторов и микросхемы, нагрузкой для которой служат десять светодиодов. Для удобства подключения питания и аудиосигнала её можно дополнить двумя разъёмами под пайку. Собрать такое простое устройство под силу любому, даже начинающему, радиолюбителю.
Типовое включение предусматривает питание от источника 12В, которое поступает на третий вывод LM3915. Оно же, через токоограничивающий резистор R2 и два фильтрующих конденсатора С1 и С2, идёт на светодиоды.
Резисторы R1 и R8 служат для снижения яркости последних двух красных светодиодов и являются необязательными. 12В также приходит на перемычку, которая управляет режимом работы ИМС через вывод 9. В разомкнутом состоянии схема работает в режиме «точка», т.е. происходит свечение одного светодиода, соответствующего входному сигналу. Замыкание перемычки переводит схему в режим «столбик», когда уровень входного сигнала пропорционален высоте светящегося столбца.
Резистивный делитель, собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Более точная настройка осуществляется многооборотным подстроечным резистором R4. Резистор R9 задает смещение для верхнего уровня (вывод 6), точное значение которого определяется сопротивлением R6. Нижний уровень (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7,8) увеличивает величину опорного напряжения и влияет на яркость светодиодов. Именно R5 задаёт ток через светодиоды и рассчитывается по формуле:
R5=12,5/I LED , где I LED – ток одного светодиода, А.
Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. Во избежание перегрева корпуса ИМС, не следует превышать ток LED более 20 мА. Все-таки это индикатор, а не новогодняя гирлянда.
Индикатор выходной мощности УМЗЧ
Если хотите сделать красивый светодиодный индикатор выходной мощности усилителя низких частот своими руками, то эта схема индикатора специально для вас. Индикатор простой, минимум навесных деталей и выполнен на специализированной микросхеме LM LM специально предназначена для работы в светодиодных индикаторах уровня сигнала. Вход подключается просто параллельно к акустической системе и в зависимости от сопротивления акустической системы сигнал подается на один из контактов 2, 3, 4 или 5.
При этом выбирается то соотношение плеч делителя, при котором показания индикатора будут наиболее соответствовать действительности.
Светодиодный индикатор выходной мощности УМЗЧ. Устройство позволяет примерно оценивать выходную мощность усилителя при его работе.
Принципиальная схема индикатора показана на рисунке. Эта схема использовалась для индикации выходной мощности УМЗЧ в кассетном магнитофоне «РОМАНТИК-306». УМЗЧ магнитофона при питании от сети ~220V развивает мощность до 3,5W, при этом выходное напряжение встроенного БП на конденсаторе фильтра после диодного моста и трансформатора имеет значение +17V.
Принципиальная схема индикатора показана на рисунке. Эта схема использовалась для индикации выходной мощности УМЗЧ в кассетном магнитофоне «РОМАНТИК-306». УМЗЧ магнитофона при питании от сети ~220V развивает мощность до 3,5W, при этом выходное напряжение встроенного БП на конденсаторе фильтра после диодного моста и трансформатора имеет значение +17V. Напряжение подается на стабилизатор, в котором уменьшается и стабилизируется на уровне +6,2V.
Это напряжение используется для питания универсального (ВОСПР/ЗАПИСЬ) усилителя и двигателя в кинематике. Батарейное питание магнитофона Uбат=9,0V, которое обеспечивают шесть батареек «ЭЛЕМЕНТ 373» или аналогичные батарейки. При питании от батарей нормальная работа магнитофона сохраняется при снижении напряжения до 6,0V.
К стабилизатору 6,2V подключается вход питания +U (выв.3) микросхемы LM3914, при этом на выходе +Uоп (выв.7) формируется опорное напряжение +1,254V. Вход верхнего предела измерения Uверх (выв.6) соединён с выходом +Uоп, а входы –Uоп (выв.8) и Uниз (выв.4) подключены к общему проводу схемы (минусу питания). Это значит, что микросхема на своем входе IN (выв.5) будет измерять уровень напряжения от 0V до 1,254V.
Ток при напряжении питания 6,2V в статичном режиме (на входе нет сигнала) немногим более Ist.by=3mA. Резистор R7 задает рабочий ток светодиодов HL1-HL10, т.е. определяет их яркость.
Сигнал снимают с динамической головки магнитофона, на которой выходное напряжение при максимальной громкости достигает 3V (или немного больше) от пика до пика.
Резистор R1 ограничивает ток через диоды VD1-VD4, которые составлены из кремниевых и германиевых диодов. Диоды ограничивают напряжение на уровне не более 1,0…1,2V. Далее через подстроечный резистор R2 и конденсатор С1 сигнал поступает на выпрямитель VD1, VD2. Конденсатор С2 определяет динамичность переключения светодиодов HL1-HL10. Резистором R2 настраивают напряжение на входе микросхемы IN так, чтобы при максимальной громкости загорался последний светодиод HL10. Переключателем SA1 (без фиксации) можно проверить напряжение источника питания магнитофона. Левый вывод резистора R3 подключают в точку, к которой подключаются батареи и сетевой БП. Резистор R4 настраивают таким образом, чтобы при питании магнитофона от встроенного БП (+17V, на схеме +10V, т.к. в магнитофоне был установлен дополнительный стабилизатор 17V/10V, чтобы понизить напряжение на входе стабилизатора +6,2V) горел светодиод HL10. Тогда при отключении сетевого шнура индикатор покажет текущее напряжение батарей (+9,0V…6,0V).
Переключатель SA2 – могут быть контакты реле, которое при питании от батарей не работает, а при питании магнитофона от сети ~220V срабатывает и переключает контакты. Следовательно, при питании от встроенного БП будет режим «СТОЛБИК», а при питании от батарей – режим «ТОЧКА». Таким образом, при питании от батарей ток потребления индикатором не превысит 8mA. Нижний вывод переключателя SA2 можно подключить к выходу стабилизатора +6,2V, либо к конденсатору фильтра БП, тогда подстроечным резистором R6 надо настроить напряжение на входе MODE (выв.9) на уровне 6,2V.
Индикатор можно использовать и с более мощными УМЗЧ, тогда соответственно увеличивают R1, чтобы ток через диоды не превысил максимально допустимый.
Схема индикатора выходной мощности УНЧ (светодиоды+КТ315)
Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям.
Отключив Adblock, вы поможете не только нам, но и себе. Схема пикового цифрового индикатора выходной мощности усилителя ЗЧ приведена на рис. Он индицирует четыре градации выходной мощности усилителя 1, 3, 9 и 18 Вт на нагрузках сопротивлением 4 и 8 Ом. Время индикации — не менее 0,5 с, даже если длительность перегрузки составляет всего 10 мкс.
Пиковый цифровой индикатор выходной мощности усилителя ЗЧ
Схема пикового цифрового индикатора выходной мощности усилителя ЗЧ приведена на рис. 41. Он индицирует четыре градации выходной мощности усилителя (1, 3, 9 и 18 Вт) на нагрузках сопротивлением 4 и 8 Ом. Время индикации — не менее 0,5 с, даже если длительность перегрузки составляет всего 10 мкс. При желании время индикации можно увеличить либо, наоборот, уменьшить. Прибор состоит из четырех пороговых устройств с «памятью», каждое из которых собрано на элементах 2ИЛИ-НЕ, четырех буферных каскадов на транзисторах VT1—VT4 и двух семисегментных светодиодных индикаторов.
При подаче питающего напряжения загорается децимальная точка (сегмент h) индикатора HG1, свидетельствующая о его включении.
Сигнал с выхода усилителя мощности 34 поступает на переключатель SA1, положение которого должно соответствовать сопротивлению подключенной нагрузки. Отрицательные полуволны напряжения сигнала замыкаются через диод ѴШ на «землю», а положительные поступают на входы пороговых устройств.
Рассмотрим работу одного из пороговых устройств, например верхнего по схеме, собранного на элементах DD1.1 и DD1.2. Если амплитуда входного сигнала вместе с постоянным напряжением, поступающим на вход (вывод 12) элемента DD1.1 с резистора R8, будет меньше высокого уровня, то на выходе элемента DD1J2 установится низкий уровень напряжения. Транзистор VT1 закрыт. Если же напряжение на входе порогового устройства даже на короткое время превысит высокий уровень, то на выходе элемента DD1.1 появится низкий уровень, а на выходе элемента DD1.2 — высокий, это напряжение через конденсатор С1 поступит на другой вход элемента DD1.1 и удержит пороговое устройство в таком состоянии до тех пор, пока не зарядится этот конденсатор.
Время зарядки конденсатора определяется его емкостью и сопротивлением резистора R11. В это время транзистор VT1 будет открыт, загорятся сегменты b и с индикатора HG1 —индицируется цифра 1. Если уровень входного сигнала станет меньше порога срабатывания первого устройства, то после зарядки конденсатора оно вернется в исходное состояние и цифра 1 погаснет. Если же входной сигнал превышает порог срабатывания этого устройства, то цифра 1 горит.
При увеличении входного напряжения до уровня, соответствующего мощности 3 Вт, срабатывает второе пороговое устройство на элементах DD1.3 и DD1.4, открывается транзистор VT2 и начинают светиться сегменты a, g и d — индицируется цифра 3. При достижении входным напряжением уровня, при котором выходная мощность составляет 9 Вт, срабатывает третье пороговое устройство и начинает светиться сегмент f индикатора HG1 —индицируется цифра 9. Когда же мощность достигает значения 18 Вт, срабатывает четвертое пороговое устройство на элементах DD2.3 и DD2.4.
В этом случае загораются сегменты е индикатора HG1 и сегменты b и с индикатора HG2, индицируя цифру 18.
DD1, DD2 К564ЛЕ5
Рис. 41. Принципиальная схема пикового цифрового индикатора выходной мощности усилителя ЗЧ
Переключатель и светодиодные индикаторы можно расположить на передней панели усилителя, мощность которого индицирует описанное устройство. Остальные детали размещают на печатной плате из фольгированного текстолита (рис. 42). Микросхемы устанавливают со стороны печатных проводников платы.
Налаживание устройства производят в следующей последовательности. Движки подстроечных резисторов устанавливают в нижнее по схеме положение, а переключатель SA1 в положение «4 Ом». Подав на вход постоянное напряжение 2 В (соответствует мощности 1 Вт на нагрузке 4 Ом), плавно вращают движок резистора R8 до момента загорания цифры 1. Затем на вход подают постоянное напряжение 3,46 В и вращением ротора резистора R4 добиваются загорания цифры 3. Далее при входном напряжении 6 В резистором R6 добиваются загорания цифры 9 и, наконец, при напряжении 8,49 В резистором R7 добиваются загорания цифры 18.
Затем переключатель переводят в положение «8 Ом», подают постоянное напряжение 2,83 В, постоянный резистор R1 временно заменяют переменным и плавным изменением его сопротивления от большего значения к меньшему добиваются загорания цифры 1. Остается измерить получившееся сопротивление переменного резистора и установить постоянный резистор с таким же сопротивлением.
Рис. 42. Печатная плата пикозого цифрового индикатора выходной мощности
Следует сказать, что уровни срабатывания пороговых устройств зависят от напряжения источника питания устройства. Поэтому напряжение питания должно быть стабилизированным. При этом осуществлять питание транзисторов можно и от нестабилизированного напряжения, но оно должно быть обязательно больше напряжения питания микросхем. Индикатор HG1 относится к младшему разряду, поэтому его следует располагать справа от индикатора HG2. Для стереофонической системы такой индикатор можно установить на выходе усилителя мощности каждого канала. Индикатор можно отградуировать и для других сопротивлений нагрузки.
Диапазон индицируемых мощностей можно расширить и дополнить градациями 40 и 80 Вт. Для этого потребуется еще два пороговых устройства и три транзистора. Пятое пороговое устройство должно зажигать сегменты g в f индикатора HG2 и гасить сегмент g индикатора HG1, а шестой — зажигать сегменты а, е и f индикатора HG2. Сигнал на дополнительные пороговые устройства подают отдельно, так же, как и на первые четыре. При этом диод VD1 заменяют стабилитроном Д814 В, чтобы ограничить переменное напряжение на входах первых четырех пороговых устройств.
Известно, что информация с этих индикаторов считывается хорошо только при среднем освещении. При сильном освещении обычно яркости недостаточно, а при слабом цифры светятся слишком ярко. Для устранения такого явления в прибор можно встроить устройство автоматической регулировки яркости индикаторов. Схема одного из таких устройств, предназначенного для работы с люминесцентными индикаторами типа ИВ-ЗА, ИВ-6, приведена на рис, 43,а [15]. В этом индикаторе заложен принцип питания сеток индикатора импульсным напряжением, скважность которого изменяется в зависимости от внешней освещенности.
На элементах DD1.1 и DD1.2 выполнен генератор прямоугольных импульсов со скважностью примерно 2. На элементах DD1.3, DD1.4, фотодиоде VD1, резисторах Rl, R2 и конденсаторе С2 собран узел регулировки скважности импульсов, который задерживает фронт импульса с выхода генератора на время, зависящее от освещенности диода. Чем сильнее освещенность, тем меньше время задержки фронта. Положение среза импульса при этом не изменяется. Импульсы с изменяющейся скважностью усиливаются транзисторами VT1 и VT2 и далее поступают непосредственно на сетки индикаторов.
Рис. 43. Схема (а) и монтажная плата (б) автоматического регулятора яркости люминесцентных индикаторов
При указанных на схеме номиналах резисторов яркость индикаторов в зависимости от освещенности изменяется в 3…4 раза. Такой режим работы наряду с экономичностью питания устройства увеличивает срок службы индикаторов.
Фотодиод размещают на передней панели измерительного устройства, все другие детали монтируют на плате (рис.
43,6). Налаживание регулятора заключается в установке начальной яркости свечения индикаторов. Для этого фотодиод затемняют и резистором R1 добиваются желаемой начальной яркости свечения.
Автоматический регулятор яркости свечения газоразрядных индикаторов можно собрать по схеме, приведенной на рис. 44,а [16]. Он, как и предыдущий регулятор, обеспечивает оптимальную яркость свечения при изменении внешней освещенности. Основой такого регулятора является генератор .на транзисторе VT1 и элементе DD1.1, он вырабатывает импульсы, скважность и частота следования которых изменяются (за счет изменения сопротивления фоторезистора) в зависимости от освещенности. При указанных на схеме .номиналах цепи C1R4 при затененном фоторезисторе генератор вырабатывает короткие импульсы положительной полярности с частотой следования около 200 Гц. При освещенном фоторезисторе длительность импульсов несколько увеличивается, а частота следования возрастает до 5 кГц.
Элемент DD1.2 выполняет функции буферного каскада, а транзисторы VT2 и ѴТЗ — выходного каскада.
Монтажная плата регулятора показана на рис. 44,6. Все детали, кроме фоторезистора и конденсатора С2, размещаются на ней. Фоторезистор следует разместить на передней панели прибора, рядом с индикаторами, конденсатор устанавливается также вблизи индикаторов.
Рис. 44. Схема (а) и монтажная плата (б) автоматического регулятора яркости газоразрядных индикаторов
Налаживание регулятора сводится к установке необходимой яркости свечения индикаторов при затененном фоторезисторе. Делают это подбором резистора R2: чем меньше сопротивление этого резистора, тем ярче свечение индикатора, и наоборот. Исключить этот резистор нельзя при затененном фоторезисторе индикаторы гаснут и перестает работать генератор.
Описанные регуляторы можно устанавливать не только во вновь разрабатываемые измерительные приборы, но и в уже эксплуатируемые.
Литература: И. А. Нечаев, Массовая Радио Библиотека (МРБ), Выпуск 1172, 1992 год.
РК-А07, Индикатор выходной мощности УНЧ
Для индикации уровня выходной мощности усилителей низкой частоты существует большое количество схем и конструкций различной степени сложности.
Основным, но не единственным, конечно, их недостатком является необходимость использования источника для их питания. В том случае, когда индикатор встраивается в усилитель мощности, проблем с его питанием не возникает. Главное, чтобы обеспечить психологический эффект.
Платы расширения. Системные телефоны.
Простейший индикатор выходной мощности для УМЗЧ на одном транзисторе
Для индикации уровня выходной мощности усилителей низкой частоты существует большое количество схем и конструкций различной степени сложности. Основным, но не единственным, конечно, их недостатком является необходимость использования источника для их питания.
В том случае, когда индикатор встраивается в усилитель мощности, проблем с его питанием не возникает. Световая индикация даже приблизительной величины излучаемой колонками мощности не только практически важна для музыкантов или слушателя, но и выполняет чисто психологическую функцию – «красиво и комфортно!» При этом требования по точности индикации излучаемой колонками мощности к такому индикатору не предъявляются.
Главное, чтобы обеспечить психологический эффект. Именно этим условиям и соответствует устройство, схема которого была приведена в [1]. В этой статье описан простейший светодиодный индикатор выходной мощности УМЗЧ, не требующий отдельного источника для своего питания (рис.1). Выводы разъема К1 индикатора соединяются со звуковой колонкой (динамиком) УМЗЧ. Схема позволяет проводить визуальную индикацию при подводимой к нагрузке УНС мощности примерно 1 Вт или более. Максимальная индицируемая мощность УМЗЧ при использовании указанных на схеме номиналах радиокомпонентов составляет примерно 40 Вт. Это обусловлено использованием в схеме индикации резисторов с допустимой мощностью рассеивания 0,25 Вт и типом транзистора Т1 BC547. Если требуется визуальная индикация больших мощностей, то надо использовать соответствующие радиокомпоненты в схеме. Входное сопротивление схемы индикации примерно равно 470 Ом, поэтому ее влияние на мощный (или относительно мощный) УМЗЧ незначительное.
Делитель R1R2 определяет чувствительность схемы индикации.
Нагрузкой транзистора Т1 является резистор R3. Светодиодная матрица LD1 представляет собой два светодиода в одном корпусе – красного R и зеленого цвета свечения. Цвет свечения матрицы LD1 определяется направлением тока через нее. В положительную полуволну входного сигнала индикатора потенциально может светиться только зеленый кристалл G (левый на схеме) светодиода LD1. Резистор R3 – балластный или токоограничительный. При некоторой величине входного сигнала (мощности УМЗЧ) транзистор Т1 открывается, а светодиод G гаснет. В отрицательную полуволну входного переменного напряжения может светиться только красный R светодиод (правый на схеме) сборки LD1. Резистор R3 и для него будеттокоограничительным, но в этом режиме параллельно светодиоду сборки через переход «база-коллектор» транзистора Т1 подключается резистор R2. В итоге повышается порог начала свечения красного светодиода R сборки LD1. Это необходимо, поскольку кристалл R в сборке более чувствительный, чем G. При низких уровнях входного сигнала схемы индикатора из-за небольшой выходной мощности УМЗЧ сборка LD1 светится практически зеленым светом.
С повышением подводимой к схеме мощности НЧ сначала будут светиться оба кристалла сборки, а суммарный цвет свечения LD1 будет близок к оранжевому. При высоких уровнях входного сигнала свечение зеленого кристалла сборки практически становится незаметным, а красный кристалл R будет светиться (в отрицательные полуволны входного напряжения). Настройка схемы заключается в подборе величин резисторов исходя из подводимого на вход схемы напряжения (мощности УМЗЧ на нагрузке).
Литература
1. Jednoduchy indicator vystupniho vykonu // Amaterske RADIO. – 2008. – №10. – S.4.
Tweet Нравится
- Предыдущая запись: Простой бестрансформаторный блок питания на 6,8В и 300 мА (и более)
- Следующая запись: НЧ частотомер на интегральных схемах
- ПРЕДУСИЛИТЕЛЬ АУДИОСИГНАЛОВ C АРУ (2)
- СИНХРОНИЗАТОР C ЗАДАНИЕМ ВРЕМЕННЫХ ИНТЕРВАЛОВ (0)
- ПРЕОБРАЗОВАТЕЛЬ СИГНАЛА WWV (0)
- ПОНИЖАЮЩИЙ ПРЕОБРАЗОВАТЕЛЬ, 5 В, 5 A (0)
- ГЕНЕРАТОР TOKA (0)
- ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО НАПРЯЖЕНИЯ ДЛЯ ПЕРСОНАЛЬНЫХ СИСТЕМ РАДИОСВЯЗИ (0)
- БЫСТРОДЕЙСТВУЮЩИЙ АМПЛИТУДНЫЙ ДЕТЕКТОР CO СХЕМОЙ ПАМЯТИ И ПЕРЕУСТАНОВКОЙ (0)
Похожие посты:
Индикатор выходной мощности на светодиодах.
Светодиодный индикатор уровня сигналаУниверсальный прибор позволит измерить мощь и КСВ. Такой товар всегда пригодится для качественного определения таких параметров. Стрелочный индикатор мощности — надежный помощник в вопросах измерения данных. Его точность гарантируется компанией-изготовителем. Для удобства пользователей стрелочные индикаторы мощности унч оснащены небольшой лампой, благодаря которой полученные результаты можно увидеть в любое время суток.
Изготовляя свой усилитель мною было твердо решено сделать по ячеечному светодиодному индикатору выходной мощности на каждый канал 4 канала. Схем подобных индикаторов полным-полно, нужно только выбрать под свои параметры.

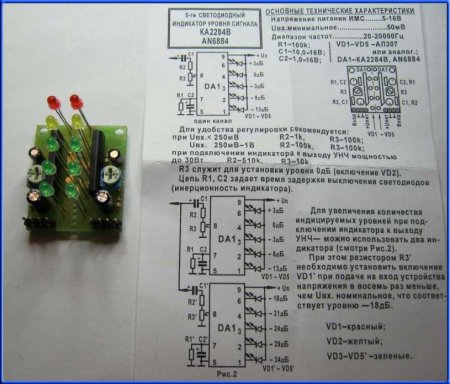

Радиоконструктор RS016. Индикатор выходной мощности УНЧ
Данный набор позволит вам собрать светодиодный индикатор выходной мощности УМЗЧ. Устройство позволяет примерно оценивать выходную мощность усилителя при его работе. А если каналов несколько, то и выявить возможный дисбаланс в их работе.
Помимо этого, оживит переднюю панель вашего усилителя. Индикатор выполнен на специализированной микросхеме LMN, которая представляет собой светодиодный драйвер с внутренним буферным усилителем, компаратором и источником опорного напряжения. Принцип работы микросхемы основан на сравнении величины входного сигнала с внутренним источником опорного напряжения. Для расширения диапазона входных напряжений микросхема оснащена программируемым делителем R5, R6.
Приблизительно год назад загорелся идеей собрать преобразователь напряжения вольт. Для реализации понадобился трансформатор. Поиски привели в гараж, где был найден усилитель Солнцева, собранный мною лет 20 назад. Просто извлечь трансформатор и таким образом уничтожить усилитель не поднялась рука.
Индикатор выходной мощности
В индикаторах выходной мощности усилителей звуковой частоты радиолюбители обычно используют стрелочные приборы и светодиоды. Однако с не меньшим успехом в подобных устройствах можно применять многоразрядные вакуумные люминесцентные индикаторы ИВ-18, ИВ-21, ИВ-27, ИВ-28 и т.
п., причем одного такого прибора достаточно для индикации выходной мощности обоих каналов стереофонического усилителя. Это оказывается возможным, если для индикации мощности одного из каналов использовать верхние сегменты знаков, а другого — нижние.
В предлагаемом вниманию читателей устройстве можно использовать любой из указанных выше люминесцентных индикаторов. Минимальная регистрируемая им мощность равна 1 Вт, динамический диапазон — около 17 дБ. Число регистрируемых уровней мощности за-висит от типа индикатора: при использовании индикаторов ИВ-18. ИВ-21 оно равно 8, а индикаторов ИВ-28Д и НВ-27 — соответственно 9 и 14.
Принципиальная схема устройства показана на рисунке. Оно состоит из входных делителей напряжения сигналов левого (R1) и правого (R2) каналов, двух выпрямителей (V1, V3 и V2, V4), коммутатора (V5, V6), генератора тактовых импульсов (D1, D2, V9, V10), набора (по числу регистрируемых значений мощности) электронных ключей S1-SN и индикатора HI. Контролируемые сигналы с выходов выпрямителей поступают на коммутатор, который поочередно, с частотой около 40 Гц (чтобы не было заметно мерцание сегментов индикатора), подает их на входы электронных ключей S1-SN.
Частоту коммутации задает генератор тактовых импульсов, состоящий из собственно генератора на инверторах микросхемы D1, триггера D2, работающего в режиме деления частоты на 2, и ключей на транзисторах V9, V10. Введение триггера D2 обусловлено необходимостью получения противофазных импульсов со скважностью, равной 2 (в противном случае яркость свечения сегментов в каналах была бы неодинаковой). Импульсы с выхода триггера поочередно открывают транзисторы V9, V10, и сегменты индикатора, подключенные к коллектору открытого в данный момент транзистора, оказываются соединенными с общим проводом. Одновременно на сегменты, соединенные с коллектором закрытого транзистора, подается напряжение питания, и те из них. которые расположены под сетками, соединенными с открытыми транзисторами ключей S1—SN, начинают светиться.
Каждый из ключей (на рисунке изображена схема первого из этих устройств — S1) срабатывает при определенном напряжении сигнала на базе его транзистора. Порог срабатывания зависит от напряжения на эмиттере, которое задано делителем напряжения, состоящим в первом ключе из резисторов 1R3, 1R4, во втором — из резисторов 2R3, 2R4 и т.
д. При напряжении сигнала на выходе коммутатора, превышающем потенциал эмиттера примерно на 0,6 В. транзистор 1V1 отбывается и напряжение с делители 1R31R4 через его участок эмиттер коллектор и резистор 1R2 подается на первую сетку индикатора h2. В результате расположенный под ней сегмент из ряда, на который подано напряжение питания, начинает светиться. В следующий момент напряжение питания поступает на сегменты другого ряда и если сигнал в другом канале усилителя имеет такой же или больший уровень, то начинает светиться и первый сегмент этого ряда. По мере увеличения уровней сигналов в каналах срабатывают ключи S2, S3 и т. д. и на индикаторе наблюдаются две линейки светящихся сегментов.
При заданном напряжении питания Uпит и сопротивлении резисторов 1R3 — NR3, равном 1 кОм, сопротивления резисторов 1R4—NR4 (в килоомах) рассчитывают по формуле
где напряжение срабатывания Uср= =VР (Р — выходная мощность в ваттах). Выбирать напряжение Ucp больше 8 В (для ключа SN) не рекомендуется, так как иначе яркость свечения первого и последнего сегментов в линейках будет заметно разной.
На практике значения напряжений Ucp целесообразно ограничить пределами 1 и 7,1 В, что соответствует регистрируемой мощности от 1 до 50 Вт.
Детали.
В индикаторе можно использовать практически любые малогабаритные резисторы и конденсаторы. Диоды Д9Б можно заменить любыми другими из серий Д2 н Д9, транзисторы КП303Г — другими из этой серии. Допустима замена транзисторов КТ315Е и КТ361К на любые маломощные кремниевые транзисторы соответствующей структуры с допустимым напряжением между эмиттером и коллектором не менее 35 В и статическим коэффициентом передачи тока h31э не менее 100.
Налаживание устройства начинают с полбора резисторов 1R4—NR4, добиваясь того, чтобы напряжения на эмиттерах транзисторов 1V1 -NV1 (относительно плюсового вывода источника питания) стали равны расчетным значениям Ucp-0,6. Затем на вход левого канала индикатора подают сигнал частотой 1000 Гц и напряжением, соответствующим максимальной регистрируемой мощности (для выходной мощности 50 Вт на нагрузке сопротивлением 4 Ом — примерно 14.
7 В) и подстроечным резистором R1 добиваются свечения всех сегментов соответствующего ряда на индикаторе h2. Аналогично калибруют и правый канал.
Для повышения контрастности изображения светящихся линеек перед индикатором необходимо установить зеленый светофильтр.
С. ФЕДОРОВ, г. Малая Вишера, Новгородской обл.
| ||||||||||||||||||||||||||||||

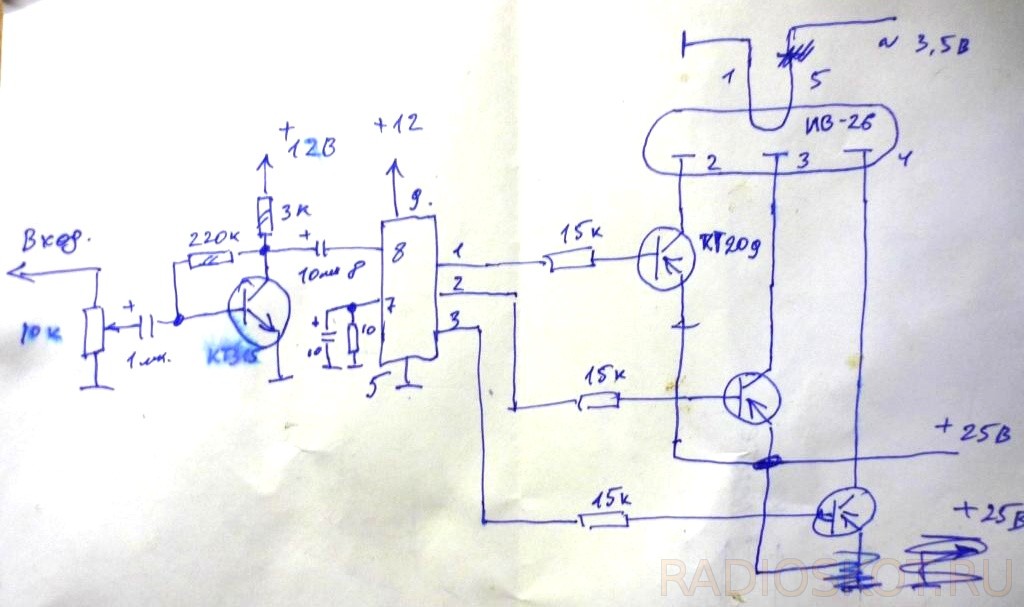

Схему привожу ниже.
9-ая нога замкнута на «+» питания МС для режима «столбик» индикатора (линейка из светящихся светодиодов, высота которой пропорциональна уровню входного сигнала), а иначе режим «точка» (один светодиод). «+» питания для МС подается на 3-ю ногу, «-» питания – на 8-ую ногу (она же соединена с общим проводом и 4-ой ногой). Мой доработанный вариант печатной платы в формате для программы Sprint-layout . На печатной плате для установки МС я припаял панель, для возможности замены МС в любой момент.
Свою схему БП со стабилизацией напряжения для индикатора привожу ниже.
я использовал на передней панели), а МС перестала греться.
Другой момент заключался в отстройке входного резистора на 47 кОм в соот. c уровнем вых. сигнала пред. усилителя. Его пришлось настраивать опытным путем. Сигнал на пред. усилитель я подавал с внешней звуковой карты Yamaha Audiogram 6. Вначале подавал сигнал в виде сгенерированного синуса амплитудой «-3dB» частотой 90 Гц. При этом на самом пред. усилителе сабвуфера ручки «GAIN» и «LP FILTER» были выкручены на максимум. Подстраивал резистор таким образом, чтобы при данном сигнале загорались все светодиоды т.е. соответствовало максимальному уровню индикатора. Далее уже окончательно еще немного увеличивал сопротивление переменного резистора, подавая сигнал с музыкальных треков. Выбрал в итоге такое положение резистора, при котором при треках с максимальной общей громкостью (в основном на современных электронных записях) загорался последний светодиод на пиках. Это было при том, что сам уровень громкости со звуковой карты был оптимально выставлен для прослушивания.
Простые индикаторы мощности для акустической системы
категория Аудиотехника материалы в категории
Подкатегория Схемы устройств коммутации и индикации аудиосигналов и предусилителей
И.
ПОТАЧИН, г. Фокино Брянской обл.
Радио, 2000 год, №7
Если у вас есть усилитель 3Ч вам не обойтись без индикатора мощности акустической системы (АС). Автор статьи Игорь Федорович Потачин, известный читателям по многим публикациям в нашем журнале, предлагает три варианта такого индикатора.
При эксплуатации звуковоспроизводящей аппаратуры всегда полезно иметь индикатор максимальной мощности, подводимой к АС. Особенно это актуально, если максимальная выходная мощность вашего УМЗЧ превышает предельно допустимую для АС. В этом случае длительная работа динамических головок системы в условиях перегрузки может вызвать в них необратимые повреждений. Кроме того, при такой эксплуатации аппаратуры значительно возрастают искажения звукового сигнала, воспроизводимого АС.
Некоторые модели усилителей позволяют контролировать выходную мощность с помощью светодиодных или люминесцентных индикаторов, установленных на корпусе УМЗЧ. Если же аппаратура не оборудована подобным устройством, его можно изготовить самим по описаниям в [1—3].
Предлагаю еще несколько таких разработок. Они рассчитаны для работы с АС (громкоговорителями) сопротивлением 4 Ом и позволяют индицировать два порога мощности — 25 и 50 Вт. Однако их несложно приспособить и для работы с системами, имеющими другие сопротивления и мощность. Индикаторы питаются только напряжением 34, подводимым к системе от УМЗЧ, и потребляют небольшую энергию.
Самый простой индикатор (рис. 1) состоит из однополупериодного выпрямителя на диоде VD1, сглаживающего конденсатора С1 и двух пороговых устройств. Они идентичны, каждый из них включает в себя генератор тока на полевом транзисторе, стабилитрон и светодиод.
При работе УМЗЧ поступающее на вход индикатора переменное напряжение выпрямляется, конденсатор С1 заряжается. Когда входное напряжение достигнет 10 В, стабилитрон VD3 откроется, вспыхнет светодиод HL1 зеленого цвета свечения и просигнализирует о поступлении на АС сигнала мощностью 25 Вт. Ток через стабилитрон и светодиод ограничивает генератор тока на транзисторе VT2.
Если входное напряжение возрастет до 14 В, откроется стабилитрон VD2, начнет вспыхивать светодиод HL2 красного цвета свечения, индицирующий достижение максимальной мощности 50 Вт.
Детали индикатора смонтированы на плате (рис. 2) из одностороннего фольгированного стеклотекстолита. Стабилитроны нужно подобрать по напряжению стабилизации: у VD2 оно должно быть 12 В, у VD3 — 8 В.
Это, конечно, не лучшее решение. Второй недостаток устройства — нечеткие пороги срабатывания, поскольку вольт-амперная характеристика стабилитронов недостаточно крутая.
При налаживании индикатора напряжение срабатывания пороговых устройств более точно устанавливают подбором резистора R1.
Во втором индикаторе (рис. 3) стабилитроны VD2, VD3 включены в цепи управляющих электродов маломощных тринисторов VS1 и VS2 соответственно. А уже тринисторы зажигают светодиоды. Благодаря такому решению удалось добиться более стабильного срабатывания пороговых устройств. Но необходимость в подборе стабилитронов осталась.
Генератор тока на транзисторе VT1 питает обе цепи индикации — в данном варианте такое упрощение оказалось приемлемым.
Детали этого индикатора также смонтированы на печатной плате (рис. 4) из одностороннего фольгированного материала.
Если при работе индикатора светодиоды не будут гаснуть, придется установить конденсатор С2 меньшей емкости.
Третий вариант индикатора несколько сложнее (рис. 5), но зато свободен от указанных выше недостатков. В нем — мостовой выпрямитель на диодах VD1 —VD4, два D-триггера (DD1.1, DD1.2), ключевые каскады на транзисторах VT1, VT2, генератор тока на транзисторе VT1, стабилитрон VD5, ограничивающий напряжение питания микросхемы и ключевых каскадов со светодиодами на уровне 5…6 В. Такая мера позволила добиться четкой работы триггеров [4].
Пороги срабатывания транзисторных ключей, а значит, зажигания светодиодов, устанавливают подстроечными резисторами R2, R3. Такой вариант более удобен, поскольку позволяет подстраивать индикатор под АС практически с любым сопротивлением и любой мощности.
Правда, при эксплуатации индикатора с АС большой мощности (более 50 Вт) полевой транзистор в генераторе тока необходимо заменить биполярным (рис. 6). поскольку напряжение сток-исток может превысить предельно допустимое для данного транзистора.
Чертеж печатной платы для монтажа деталей индикатора (с полевым транзистором) приведен на рис. 7.
О деталях индикаторов. Светодиоды — любые зеленого и красного цветов свечения, серий АЛ307, АЛ 102. Диоды — серий Д220, Д223, КД521, КД522 или другие, рассчитанные на выпрямленный ток не менее 50 мА и обратное напряжение не менее 100 В. Тринисторы — любые из серии КУ101, желательно с минимальным напряжением открывания на управляющем электроде. Полевой транзистор КП302БМ можно заменить на КП302 с буквенными индексами А, В, Г; КП307 с индексами Г, Д или любой другой с начальным током стока 20…30 мА. Биполярные транзисторы — любые из указанных на схемах серий.
Плату любого индикатора размещают внутри АС, а светодиоды укрепляют в отверстиях, просверленных в его передней стенке корпуса.
Налаживать индикаторы удобно с помощью сетевого понижающего трансформатора, на вторичной обмотке которого напряжение 15…20 В [3]. Параллельно вторичной обмотке включают переменный резистор сопротивлением 1 кОм, с движка которого и одного из крайних выводов снимается напряжение на вход индикатора. Параллельно входу включают вольтметр переменного тока. Установив на сходе нужное переменное напряжение, устанавливают порог включения соответствующего светодиода.
Нужное входное напряжение подсчитывают по известной формуле: U = √РR, где U — входное напряжение, В; Р — индицируемая выходная мощность усилителя, Вт ; R — сопротивление АС, Ом.
ЛИТЕРАТУРА
1. Лукьянов Д. Индикатор перегрузки громкоговорителя. — Радио, 1984, № 7, с. 27.
2. Нечаев И. Светодиодный индикатор уровня сигнала. — Радио, 1988, № 12, с. 52.
3. Парфенов А. Светодиодный индикатор мощности АС. — Радио, 1992, № 2-3, с. 45,46.
4. Потачин И. Пиковый индикатор мощности. — Радио, 1996, № 2, с. 16.
Индикатор выходной мощности УМЗЧ — RadioRadar
Устройство, схема которого изображена на рис. 1, предназначено для работы с любым мощным УМЗЧ. Его подключают непосредственно к выходам левого и правого стереоканалов усилителя. Текущий уровень мощности каждого канала отображают линейные шкалы из 10 (по две штуки на канал) или 20 светодиодов. Нижние по схеме светодиоды обеих шкал светятся постоянно, остальные показывают в виде светящихся столбиков уровни от -40 до +4 дБ с шагом 2 дБ. Если, например, принять, что свечение третьего сверху светодиода соответствует мощности 20 Вт, то самому нижнему будет соответствовать мощность 0,2 Вт, а самому верхнему — 30 Вт. При таком числе уровней светящийся столбик индикатора заметно «шевелится» при воспроизведении музыкального произведения с небольшой громкостью.
Рис. 1. Схема индикатора
Устройство содержит два однополу-периодных выпрямителя на диодах VD1 и VD2. Резисторы R3 и R4 ограничивают ток зарядки конденсаторов C2 и C3.
Поскольку постоянная времени зарядки конденсаторов C2 и C3 через диоды VD1, VD2 и резисторы R3 и R4 мала, скорости нарастания напряжения на выходе усилителя и на конденсаторах C2 и C3 практически совпадают, а скорость роста светящегося столбика регулируется программно. Скорость спада определяется большей постоянной времени разрядки этих конденсаторов через резисторы R8-R11, а скорость спада столбиков дополнительно регулируется программно.
Программа микроконтроллера DD1 написана в среде BASCOM. Каждую миллисекунду она поочерёдно оцифровывает напряжения левого и правого стереоканалов. Для каждого канала она определяет максимальные за 50 мс значения напряжения и вычисляет их скользящее среднее за несколько последних 50-миллисекундных интервалов. Для этого сумма измеренных значений делится на число интервалов, в которых они получены, хранящееся в переменной NSMA. Чем больше значение NSMA, тем медленнее растёт и спадает светящийся столбик, тем точнее его высота соответствует средней мощности.
Значение NSMA зависит от состояния перемычек S2 и S3 согласно табл. 1.
Таблица 1
Перемычка | NSMA | |
S2 | S3 | |
Установлена | Установлена | 2 |
Установлена | Нет | 3 |
Нет | Установлена | 4 |
Нет | Нет | 5 |
Если перемычка S1 установлена, отображаются только светящиеся столбики, как описано выше. При снятой S1 в каждом столбике дополнительно светится по одному диоду на позиции, соответствующей максимальной за последние 50 мс мощности. При росте громкости столбик как бы подбрасывает индикатор максимума вверх. Скорость спадамаксимумов меньше скорости спада столбиков и не регулируется. В программе её определяет значение переменной DeltaDOWN. Эффект выражен тем сильнее, чем больше NSMA.
Вместомикроконтроллера ATmega328P-PU можно установить ATmega88-20PU или ATmega168-20PU, заменив программу. К статье прилагаются варианты программы для всех этих микроконтроллеров. Конфигурация микроконтроллера любого из этих типов должнабыть запрограммирована в соответствии с табл. 2. Микросхему ULN2003N можно заменить четырьмя ключами на дискретных транзисторах структуры n-p-n с допустимым током коллектора более 250 мА.
Таблица 2
Младший байт | Старший байт | Расшир. байт | |||
CKDIV8 | 1 | RSTDISBL | 1 | — | — |
скоит | 1 | 0WEN | 1 | — | — |
SUT1 | 1 | SPIEN | — | — | |
SUT0 | 0 | WDTON | 1 | — | — |
CKSEL3 | 0 | EESAVE | 1 | — | |
CKSEL2 | 0 | BODLEVEL2 | 1 | BOOTSZ1 | 0 |
CKSEL1 | 1 | BODLEVEL1 | 1 | BOOTSZO | 0 |
CK5EL0 | 0 | BODLEVEL0 | 1 | BOOTRST | 0 |
0 — запрограммирован; 1 — не запрограммирован
Если напряжение питания усилителя, к которому будет подключён индикатор, превышает 25 В, следует применить конденсаторы C2 и С3 на 63 В. Диоды VD1 и VD2 в этом случае должны выдерживать обратное напряжение 100 В и более.

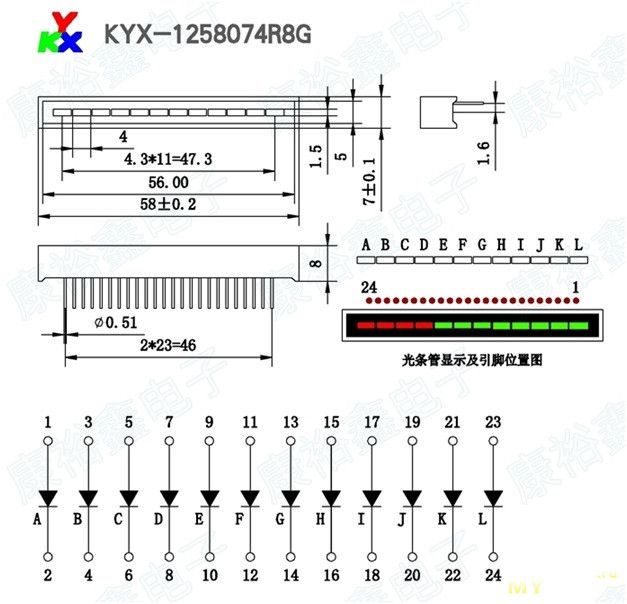

Каждую пару 10-светодиодных шкал (HL2, HL3 и HL4, HL5) можно заменить одной 20-светодиодной или собрать шкалы из дискретных светодиодов. Не найдя 20-светодиодных шкал, составленных из элементов разного свечения, я применил в качестве HL2 и HL4 такие 10-светодиодные, у которых два верхних светодиода красного, далее три жёлтого, а остальные — зелёного свечения. Шкалы HL3 и HL5 — 10-све-тодиодные зелёного свечения.
Печатная плата для микроконтрол-лерного узла индикатора не разрабатывалась, он собран на макетной. Светодиодные шкалы, которые должны быть расположены строго параллельно и состыкованы без зазоров, установлены на печатной плате, чертёж которой изображён на рис. 2. На ней же рядом с третьими сверху светодиодами шкал HL2 и Hl4 находятся светодиоды HL1 и HL6. Они отмечают позиции, соответствующие номинальному уровню мощности. В случае применения описанных выше разноцветных шкал эти светодиоды можно не устанавливать, так как о превышении мощности будет сигнализировать красный цвет свечения элементов шкалы.
Рис. 2. Чертёж печатной платы устройста
Внешний вид платы светодиодных шкал показан на рис. 3. Светодиоды HL1 и HL6, а также резисторы R22 и R23 на ней не установлены.

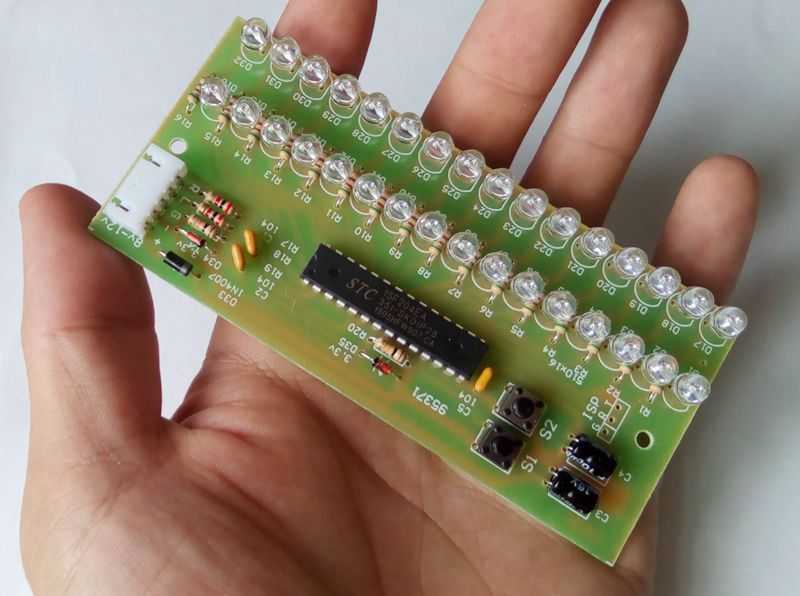

Рис. 3. Внешний вид платы светодиодных шкал
Поскольку суммарный ток светодиодов каждой линейной шкалы течёт через плюсовой вывод питания микроконтроллера, он не должен превышать 200 мА. Поэтому номиналы резисторов R12-R21 нужно выбирать такими, чтобы ток через каждый из них был меньше 20 мА.
Собранный прибор следует откалибровать. Для этого на соединённые вместе контакты 1 и 3 разъёма XS1 собранного прибора подайте синусоидальное напряжение, амплитуда которого соответствует максимальной индицируемой мощности. С помощью подстроечных резисторов R10 и R11 добейтесь полного свечения обеих шкал. При этом уменьшение подаваемого на вход напряжения на 10…15 % должно приводить к выключению верхних светодиодов.
Программы микроконтроллеров имеются здесь.
Автор: Н. Остроухов, г. Сургут Тюменской обл.
Транзистор дарлингтона применение. Составной транзистор (схема Дарлингтона и Шиклаи). Применение сборки Дарлингтона в микросхемах
Составной транзистор Дарлингтона компонуется из пары стандартны транзисторов, объединённых кристаллом и общим защитным покрытием. Обычно на чертежах для отметки положения подобного транзистора не применяют никаких специальных символов, только тот, которым отмечают транзисторы стандартного типа.
К эмиттерной цепи одного из элементов присоединён нагрузочный резистор. Выводы транзистора Дарлингтона аналогичны биполярному полупроводниковому триоду:
- база;
- эмиттер;
- коллектор.
Помимо общепринятого варианта составного транзистора существует несколько его разновидностей.
Пара Шиклаи и каскодная схема
Другое название составного полупроводникового триода – пара Дарлингтона. Кроме неё существует также пара Шиклаи. Это сходная комбинация диады основных элементов, которая отличается тем, что включает в себя разнотипные транзисторы.
Что до каскодной схемы, то это также вариант составного транзистора, в котором один полупроводниковый триод включается по схеме с ОЭ, а другой по схеме с ОБ. Такое устройство аналогично простому транзистору, который включён в схему с ОЭ, но обладающему более хорошими показателями по частоте, высоким входным сопротивлением и большим линейным диапазоном с меньшими искажениями транслируемого сигнала.
Достоинства и недостатки составных транзисторов
Мощность и сложность транзистора Дарлингтона может регулироваться через увеличение количества включённых в него биполярных транзисторов. Существует также , который включает в себя биполярный и , используется в сфере высоковольтной электроники.
Главным достоинством составных транзисторов считается их способность давать большой коэффициент усиления по току. Дело в том, что, если коэффициент усиления у каждого из двух транзисторов будет по 60, то при их совместной работе в составном транзисторе общий коэффициент усиления будет равен произведению коэффициентов входящих в его состав транзисторов (в данном случае — 3600). Как результат — для открытия транзистора Дарлингтона потребуется довольно небольшой ток базы.
Недостатком составного транзистора считается их низкая скорость работы, что делает их пригодными для использования только в схемах работающих на низких частотах. Зачастую составные транзисторы фигурируют как компонент выходных каскадов мощных низкочастотных усилителей.
Особенности работы устройства
У составных транзисторов постепенное уменьшение напряжения вдоль проводника на переходе база-эмиттер вдвое превышает стандартное. Уровень уменьшения напряжения на открытом транзисторе примерно равен тому падению напряжения, которое имеет диод.
По данному показателю составной транзистор сходен с понижающим трансформатором. Но относительно характеристик трансформатора транзистор Дарлингтона обладает гораздо большим усилением по мощности. Подобные транзисторы могут обслуживать работу переключателей частотой до 25 Гц.
Система промышленного выпуска составных транзисторов налажена таким образом, что модуль полностью укомплектован и оснащён эмиттерным резистором.
Как проверить транзистор Дарлингтона
Самый простой способ проверки составного транзистора заключается в следующем:
- Эмиттер подсоединяется к «минусу» источника питания;
- Коллектор подсоединяется к одному из выводов лампочки, второй её вывод перенаправляется на «плюс» источника питания;
- Посредством резистора к базе передаётся плюсовое напряжение, лампочка светится;
- Посредством резистора к базе передаётся минусовое напряжение, лампочка не светится.
Если всё получилось так, как описано, то транзистор исправен.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем еще что-нибудь полезное.
Если соединить транзисторы, как показано на рис. 2.60, то полученная схема будет работать как один транзистор, причем его коэффициент (3 будет равен произведению коэффициентов составляющих транзисторов. Этот прием полезен для схем, работающих с большими токами (например, для стабилизаторов напряжения или выходных каскадов усилителей мощности) или для входных каскадов усилителей, если необходимо обеспечить большой входной импеданс.
Рис. 2.60. Составной транзистор Дарлингтона.
Рис. 2.61. Повышение скорости выключения в составном транзисторе Дарлингтона.
В транзисторе Дарлингтона падение напряжения между базой и эмиттером в два раза больше обычного, а напряжение насыщения равно по крайней мере падению напряжения на диоде (так как потенциал эмиттера транзистора должен превышать потенциал эмиттера транзистора на величину падения напряжения на диоде). Кроме того, соединенные таким образом транзисторы ведут себя как один транзистор с достаточно малым быстродействием, так как транзистор не может быстро выключить транзистор . С учетом этого свойства обычно между базой и эмиттером транзистора включают резистор (рис. 2.61). Резистор R предотвращает смещение транзистора в область проводимости за счет токов утечки транзисторов и . Сопротивление резистора выбирают так, чтобы токи утечки (измеряемые в наноамперах для малосигнальных транзисторов и в сотнях микроампер для мощных транзисторов) создавали на нем падение напряжения, не превышающее падения напряжения на диоде, и вместе с тем чтобы через него протекал ток, малый по сравнению с базовым током транзистора . Обычно сопротивление R составляет несколько сотен ом в мощном транзисторе Дарлингтона и несколько тысяч ом в малосигнальном транзисторе Дарлингтона.
Промышленность выпускает транзисторы Дарлингтона в виде законченных модулей, включающих, как правило, и эмиттерный резистор. Примером такой стандартной схемы служит мощный п-р-п-транзистор Дарлингтона типа , его коэффициент усиления по току равен 4000 (типичное значение) для коллекторного тока, равного 10 А.
Рис. 2.62. Соединение транзисторов по схеме Шиклаи («дополняющий транзистор Дарлингтона»).
Соединение транзисторов по схеме Шиклаи (Sziklai).
Соединение транзисторов по схеме Шиклаи представляет собой схему, подобную той, которую мы только что рассмотрели. Она также обеспечивает увеличение коэффициента . Иногда такое соединение называют комплементарным транзистором Дарлингтона (рис. 2.62). Схема ведет себя как транзистор п-р-п-типа, обладающий большим коэффициентом . В схеме действует одно напряжение между базой и эмиттером, а напряжение насыщения, как и в предыдущей схеме, равно по крайней мере падению напряжения на диоде. Между базой и эмиттером транзистора рекомендуется включать резистор с небольшим сопротивлением. Разработчики применяют эту схему в мощных двухтактных выходных каскадах, когда хотят использовать выходные транзисторы только одной полярности. Пример такой схемы показан на рис. 2.63. Как и прежде, резистор представляет собой коллекторный резистор транзистора Транзистор Дарлингтона, образованный транзисторами , ведет себя как один транзистор п-р-п-типа с большим коэффициентом усиления по току. Транзисторы , соединенные по схеме Шиклаи, ведут себя как мощный транзистор р-п-р-тииа с большим коэффициентом усиления.Рис. 2.63. Мощный двухтактный каскад, в котором использованы выходные транзисторы только .
Как и прежде, резисторы и имеют небольшое сопротивление. Эту схему иногда называют двухтактным повторителем с квазидополнительной симметрией. В настоящем каскаде с дополнительной симметрией (комплементарном) транзисторы были бы соединены по схеме Дарлингтона.
Транзистор со сверхбольшим значением коэффициента усиления по току.
Составные транзисторы — транзистор Дарлингтона и ему подобные не следует путать с транзисторами со сверхбольшим значением коэффициента усиления по току, в которых очень большое значение коэффициента получают в ходе технологического процесса изготовления элемента. Примером такого элемента служит транзистор типа , для которого гарантируется минимальный коэффициент усиления по току, равный 450, при изменении коллекторного тока в диапазоне от до этот транзистор принадлежит к серии элементов , которая характеризуется диапазоном максимальных напряжений от 30 до 60 В (если коллекторное напряжение должно быть больше, то следует пойти на уменьшение значения ). Промышленность выпускает согласованные пары транзисторов со сверхбольшим значением коэффициента . Их используют в усилителях с низким уровнем сигнала, для которых транзисторы должны иметь согласованные характеристики; этому вопросу посвящен разд. 2.18. Примерами подобных стандартных схем служат схемы типа они представляют собой транзисторные пары с большим коэффициентом усиления, в которых напряжение согласовано до долей милливольта (в самых хороших схемах обеспечивается согласование до , а коэффициент Схема типа представляет собой согласованную пару .Транзисторы со сверхбольшим значением коэффициента можно объединять по схеме Дарлингтона. При этом базовый ток смещения можно сделать равным всего лишь (примерами таких схем служат операционные усилители типа .
Усилитель, называется именно так, не по причине, что его автор ДАРЛИНГТОН, а потому, что выходной каскад усилителя мощности построен на дарлингтоновских (составных) транзисторах.
Для справки : два транзистора одинаковой структуры соединены специальным образом для высокого усиления. Такое соединение транзисторов образует составной транзистор, или транзистор Дарлингтона — по имени изобретателя этого схемного решения. Такой транзистор используется в схемах работающих с большими токами (например, в схемах стабилизаторов напряжения, выходных каскадов усилителей мощности) и во входных каскадах усилителей, если необходимо обеспечить большой входной импеданс. Составной транзистор имеет три вывода (база, эмиттер и коллектор), которые эквивалентны выводам обычного одиночного транзистора. Коэффициент усиления по току типичного составного транзистора, у мощных транзисторов ≈1000 и у маломощных транзисторов ≈50000.
Достоинства транзистора Дарлингтона
Высокий коэффициент усиления по току.
Cхема Дарлингтона изготавливается в виде интегральных схем и при одинаковом токе рабочая поверхность кремния меньше, чем у биполярных транзисторов. Данные схемы представляют большой интерес при высоких напряжениях.
Недостатки составного транзистора
Низкое быстродействие, особенно перехода из открытого состояния в закрытое. По этой причине составные транзисторы используются преимущественно в низкочастотных ключевых и усилительных схемах, на высоких частотах их параметры хуже, чем у одиночного транзистора.
Прямое падение напряжения на переходе база-эмиттер в схеме Дарлингтона почти в два раза больше чем в обычном транзисторе, и составляет для кремниевых транзисторов около 1,2 — 1,4 В.
Большое напряжение насыщения коллектор-эмиттер, для кремниевого транзистора около 0,9 В для маломощных транзисторов и около 2 В для транзисторов большой мощности.
Принципиальная схема УНЧ
Усилитель можно назвать самым дешевым вариантом самостоятельного построения сабвуферного усилителя. Самое ценное в схеме — выходные транзисторы, цена которых не превышает 1$. По идее, такой усилитель усилитель можно собрать за 3-5$ без блока питания. Давайте сделаем небольшое сравнение, какой из микросхем может дать мощность 100-200 ватт на нагрузку 4 Ом? Сразу в мыслях знаменитые . Но если сравнить цены, то дарлингтоновская схема и дешевле и мощнее TDA7294!
Сама микросхема, без комплектующих компонентов стоит 3$ как минимум, а цена активных компонентов дарлингтоновской схемы не более 2-2,5$! Притом, что дарлингтоновская схема на 50-70 ватт мощнее TDA7294!
При нагрузке 4 Ом усилитель отдает 150 ватт, это самый дешевый и неплохой вариант сабвуферного усилителя. В схеме усилителя использованы недорогие выпрямительные диоды, которые можно достать в любом электронном устройстве.
Усилитель может обеспечивать такую мощность за счет того, что на выходе использованы именно составные транзисторы, но при желании они могут быть заменены на обычные. Удобно использовать комплементарную пару КТ827/25, но конечно мощность усилителя спадет до 50-70 ватт. В дифференциальном каскаде можно использовать отечественные-КТ361 или КТ3107.
Полный аналог транзистора TIP41 наш КТ819А, Этот транзистор служит для усиления сигнала с диффкаскадов и раскачки выходников Эмиттерные резисторы можно использовать с мощностью 2-5 ватт, они для защиты выходного каскада. Подробнее про теххарактеристики транзистора TIP41C. Даташит для TIP41 и TIP42 .
Материал p-n-перехода: Si
Структура транзистора: NPN
Предельная постоянная рассеиваемая мощность коллектора (Pc) транзистора: 65 W
Предельное постоянное напряжение коллектор-база (Ucb): 140 V
Предельное постоянное напряжение коллектор-эмиттер (Uce) транзистора: 100 V
Предельное постоянное напряжение эмиттер-база (Ueb): 5 V
Предельный постоянный ток коллектора транзистора (Ic max): 6 A
Предельная температура p-n перехода (Tj): 150 C
Граничная частота коэффициента передачи тока (Ft) транзистора: 3 MHz
— Ёмкость коллекторного перехода (Cc): pF
Статический коэффициент передачи тока в схеме с общим эмиттером (Hfe), min: 20
Такой усилитель может быть использован как в качестве сабвуферного, так и для широкополосной акустики. Характеристики усилителя тоже неплохие. При нагрузке в 4 Ом выходная мощность усилителя порядка 150 ватт, при нагрузке в 8 Ом мощность 100 ватт, максимальная мощность усилителя может доходить до 200 ватт с питанием +/-50 вольт.
При проектировании радиоэлектронных схем часто бывают ситуации, когда желательно иметь транзисторы с параметрами лучше тех, которые предлагают производители радиоэлементов. В некоторых случаях нам может потребоваться больший коэффициент усиления по току h 21 , в других большее значение входного сопротивления h 11 , а в третьих более низкое значение выходной проводимости h 22 . Для решения перечисленных проблем отлично подходит вариант использования электронного компонента о котором мы поговорим ниже.
Устройство составного транзистора и обозначение на схемах |
Приведенная чуть ниже схема эквивалентна одиночному n-p-n полупроводнику. В данной схеме ток эмиттера VT1 является током базы VT2. Коллекторный ток составного транзистора определяется в основном током VT2.
Это два отдельных биполярных транзистора на выполненные на одном кристалле и в одном корпусе. Там же и размещается нагрузочный резистор в цепи эмиттера первого биполярного транзистора. У транзистора Дарлингтона те же выводы, что и у стандартного биполярного транзистора – база, коллектор и эмиттер.
Как видим из рисунка выше, стандартный составной транзистор это комбинация из нескольких транзисторов. В зависимости от уровня сложности и рассеиваемой мощности в составе транзистора Дарлингтона может быть и более двух.
Основное плюсом составного транзистора является значительно больший коэффициент усиления по току h 21 , который можно приблизительно вычислить по формуле как произведение параметров h 21 входящих в схему транзисторов.
h 21 =h 21vt1 × h31vt2 (1)
Так если коэффициент усиления первого равен 120, а второго 60 то общий коэффициент усиления схемы Дарлингтона равен произведению этих величин — 7200.
Но учитывайте, что параметр h31 достаточно сильно зависит от коллекторного тока. В случае когда базовый ток транзистора VT2 достаточно низок, коллекторного VT1 может не хватить для обеспечения нужного значения коэффициента усиления по току h 21 . Тогда увеличением h31 и, соответственно, снижением тока базы составного транзистора можно добиться роста тока коллектора VT1. Для этого между эмиттером и базой VT2 включают дополнительное сопротивление, как показано на схеме ниже.
Вычислим элементы для схемы Дарлингтона, собранной, например на биполярных транзисторах BC846A, ток VT2 равен 1 мА. Тогда его ток базы определим из выражения:
i kvt1 =i бvt2 =i kvt2 / h 21vt2 = 1×10 -3 A / 200 =5×10 -6 A
При таком малом токе в 5 мкА коэффициент h 21 резко снижается и общий коэффициент может оказаться на порядок меньше расчетного. Увеличив ток коллектора первого транзистора при помощи добавочного резистора можно значительно выиграть в значении общего параметра h 21 . Так как напряжение на базе является константой (для типового кремниевого трех выводного полупроводника u бэ = 0,7 В), то сопротивление можно рассчитать по :
R = u бэvt2 / i эvt1 — i бvt2 = 0. 7 Вольта / 0.1 mA — 0.005mA = 7кОм
При этом мы можем рассчитывать на коэффициент усиления по току до 40000. Именно по такой схеме построены многие супербетта транзисторы.
Добавив дегтя упомяну, что данная схема Дарлингтона обладает таким существенным недочетом, как повышенное напряжение U кэ. Если в обычных транзисторах напряжение составляет 0,2 В, то в составном транзисторе оно возрастает до уровня 0,9 В. Это связано с необходимостью открывать VT1, а для этого на его базу необходимо подать напряжение уровнем до 0,7 В (если при изготовлении полупроводника использовался кремний).
В результате чтоб исключить упомянутый недостаток, в классическую схему внесли незначительные изменения и получили комплементарный транзистор Дарлингтона. Такой составной транзистор составлен из биполярных приборов, но уже разной проводимости: p-n-p и n-p-n.
Российские, да и многие зарубежные радиолюбители такое соединение называют схемой Шиклаи, хотя эта схема называлась парадоксной парой.
Типичными минусом составных транзисторов, ограничивающими их применение является невысокое быстродействие, поэтому они нашли широкое использование только в низкочастотных схемах. Они прекрасно работают в выходных каскадах мощных УНЧ, в схемах управления двигателями и устройствами автоматики, в схемах зажигания автомобилей.
На принципиальных схемах составной транзистор обозначается как обычный биполярный. Хотя, редко, но используется такое условно графическое изображение составного транзистора на схеме.
Одной из самых распространенных считается интегральная сборка L293D — это четыре токовых усилителя в одном корпусе. Кроме того микросборку L293 можно определить как четыре транзисторных электронных ключа.
Выходной каскад микросхемы состоит из комбинации схем Дарлингтона и Шиклаи.
Кроме того уважение у радиолюбителей получили и специализированные микросборки на основе схемы Дарлингтона. Например . Эта интегральная схема по своей сути является матрицей из семи транзисторов Дарлингтона. Такие универсальные сборки отлично украшают радиолюбительские схемы и делают их более функциональными.
Микросхема является семи канальным коммутатор мощных нагрузок на базе составных транзисторов Дарлингтона с открытым коллектором. Коммутаторы содержат защитные диоды, что позволяет коммутировать индуктивные нагрузки, например обмотку реле. Коммутатор ULN2004 необходим при сопряжения мощных нагрузок с микросхемами КМОП-логики.
Зарядный ток через батарею в зависимости от напряжения на ней (прикладываемого к Б-Э переходу VT1), регулируется транзистором VT1, коллекторным напряжением которого управляется индикатор заряда на светодиоде (по мере зарядки ток заряда уменьшается и светодиод постепенно гаснет) и мощный составной транзистор, содержащий VT2, VT3, VT4.
Сигнал требующий усиления через предварительный УНЧ подается на предварительный дифферециальный усилительный каскад построенный на составных VT1 и VT2. Использование дифференциальной схемы в усилительном каскаде, снижает шумовые эффекты и обеспечивает работу отрицательной обратной связи. Напряжение ОС поступает на базу транзистора VT2 с выхода усилителя мощности. ОС по постоянному току реализуется через резистор R6.
В момент включения генератора конденсатор С1 начинает заряжаться, затем открывается стабилитрон и сработает реле К1. Конденсатор начинает разряжаться через резистор и составной транзистор. Через небольшой промежуток времени реле выключается и начинается новый цикл работы генератора.
Буквально сразу после появления полупроводниковых приборов, скажем, транзисторов, они стремительно начали вытеснять электровакуумные приборы и, в частности, триоды. В настоящее время транзисторы занимают ведущее положение в схемотехнике.
Начинающему, а порой и опытному радиолюбителю-конструктору, не сразу удаётся найти нужное схемотехническое решение или разобраться в назначении тех или иных элементов в схеме. Имея же под рукой набор «кирпичиков» с известными свойствами гораздо легче строить «здание» того или другого устройства.
Не останавливаясь подробно на параметрах транзистора (об этом достаточно написано в современной литературе, например, в ), рассмотрим лишь отдельные свойства и способы их улучшения.
Одна из первых проблем, возникающих перед разработчиком, — увеличение мощности транзистора. Её можно решить параллельным включением транзисторов (). Токовыравнивающие резисторы в цепях эмиттеров способствуют равномерному распределению нагрузки.
Оказывается, параллельное включение транзисторов полезно не только для увеличения мощности при усилении больших сигналов, но и для уменьшения шума при усилении слабых. Уровень шумов уменьшается пропорционально корню квадратному из количества параллельно включённых транзисторов.
Защита от перегрузки по току наиболее просто решается введением дополнительного транзистора (). Недостаток такого самозащитного транзистора — снижение КПД из-за наличия датчика тока R. Возможный вариант усовершенствования показан на . Благодаря введению германиевого диода или диода Шоттки можно в несколько раз уменьшить номинал резистора R, а значит, и рассеиваемую на нём мощность.
Для защиты от обратного напряжения параллельно выводам эмиттер-коллектор обычно включают диод, как, например, в составных транзисторах типа КТ825, КТ827.
При работе транзистора в ключевом режиме, когда требуется быстрое его переключение из открытого состояния в закрытое и обратно, иногда применяют форсирующую RC-цепочку (). В момент открывания транзистора заряд конденсатора увеличивает его базовый ток, что способствует сокращению времени включения. Напряжение на конденсаторе достигает падения напряжения на базовом резисторе, вызванного током базы. В момент закрывания транзистора конденсатор, разряжаясь, способствует рассасыванию неосновных носителей в базе, сокращая время выключения.
Повысить крутизну транзистора (отношение изменения тока коллектора (стока) к вызвавшему его изменению напряжения на базе (затворе) при постоянном Uкэ Uси)) можно с помощью схемы Дарлингтона (). Резистор в цепи базы второго транзистора (может отсутствовать) применяют для задания тока коллектора первого транзистора. Аналогичный составной транзистор с высоким входным сопротивлением (благодаря применению полевого транзистора) представлен на . Составные транзисторы, представленные на рис. и , собраны на транзисторах разной проводимости по схеме Шиклаи.
Введение в схемы Дарлингтона и Шиклаи дополнительных транзисторов, как показано на рис. и , увеличивает входное сопротивление второго каскада по переменному току и соответственно коэффициент передачи . Применение аналогичного решения в транзисторах рис. и даёт соответственно схемы и , линеаризируя крутизну транзистора .
Широкополосный транзистор с высоким быстродействием представлен на . Повышение быстродействия достигнуто в результате уменьшения эффекта Миллера аналогично и .
«Алмазный» транзистор по патенту ФРГ представлен на . Возможные варианты его включения изображены на . Характерная особенность этого транзистора-отсутствие инверсии на коллекторе. Отсюда и увеличение вдвое нагрузочной способности схемы .
Мощный составной транзистор с напряжением насыщения около 1,5 В изображён на рис.24. Мощность транзистора может быть значительно увеличена путём замены транзистора VT3 на составной транзистор ().
Аналогичные рассуждения можно привести и для транзистора p-n-p типа, а также полевого транзистора с каналом p-типа. При использовании транзистора в качестве регулирующего элемента или в ключевом режиме возможны два варианта включения нагрузки: в цепь коллектора () или в цепь эмиттера ().
Как видно из приведённых формул, наименьшее падение напряжения, а соответственно и минимальная рассеиваемая мощность — на простом транзисторе с нагрузкой в цепи коллектора. Применение составного транзистора Дарлингтона и Шиклаи с нагрузкой в цепи коллектора равнозначно. Транзистор Дарлингтона может иметь преимущество, если коллекторы транзисторов не объединять. При включении нагрузки в цепь эмиттера преимущество транзистора Шиклаи очевидно.
Литература:
1. Степаненко И. Основы теории транзисторов и транзисторных схем. — М.: Энергия, 1977.
2. Патент США 4633100: Публ. 20-133-83.
3. А.с. 810093.
4. Патент США 4730124: Публ.22-133-88. — С.47.
1. Увеличение мощности транзистора.
Резисторы в цепях эмиттеров нужны для равномерного распределения нагрузки; уровень шумов уменьшается пропорционально квадратному корню из количества параллельно включённых транзисторов.
2. Защита от перегрузки по току.
Недостаток-снижение КПД из-за наличия датчика тока R.
Другой вариант — благодаря введению германиевого диода или диода Шоттки можно в несколько раз уменьшить номинал резистора R, и на нём будет рассеиваться меньшая мощность.
3. Составной транзистор с высоким выходным сопротивлением.
Из-за каскодного включения транзисторов значительно уменьшен эффект Миллера.
Другая схема — за счёт полной развязки второго транзистора от входа и питанию стока первого транзистора напряжением, пропорциональным входному, составной транзистор имеет ещё более высокие динамические характеристики (единственное условие — второй транзистор должен иметь более высокое напряжение отсечки). Входной транзистор можно заменить на биполярный.
4. Защита транзистора от глубокого насыщения.
Предотвращение прямого смещения перехода база-коллектор с помощью диода Шоттки.
Более сложный вариант — схема Бейкера. При достижении напряжением на коллекторе транзистора напряжения базы «лишний» базовый ток сбрасывается через коллекторный переход, предотвращая насыщение.
5. Схема ограничения насыщения относительно низковольтных ключей.
С датчиком тока базы.
С датчиком тока коллектора.
6. Уменьшение времени включения/выключения транзистора путём применения форсирующей RC цепочки.
7. Составной транзистор.
Схема дарлингтона.
Схема Шиклаи.
Индикатор уровня сигнала с автовыключателем для УМЗЧ
Основная часть потребляемой мощности в звуковоспроизводящей аппаратуре ложится на выходной каскада, то есть на УМЗЧ. При том что в отсутствие входного сигнала УМЗЧ себя практически никак не проявляет (за исключением едва заметного шипения в динамиках, которое тоже не всегда имеет место).
А вот все дистанционное управление обычно сосредоточено именно в источнике сигнала (DVD-плеер, телевизор, и др.). УМЗЧ же зачастую выключается только механическим выключателем. Из-за этого возникает неприятная ситуация, когда УМЗЧ практически всегда остается включенным.
Конечно можно каким-то образом соединить схему выключения на реле или дежурного выключения (блокировку. энергосберегающий режим) УМЗЧ с системой управления источника сигнала, но это требует вмешательства в схему источника сигнала и привязывает УМЗЧ к одному определенному источнику сигнала.
Что не всегда удобно. Более просто сделать сенсор наличия входного сигнала, который будет включать УМЗЧ автоматически при поступлении на его вход сигнала и так же автоматически выключать если сигнал отсутствует в течение некоторого времени.
Схема, показанная на рисунке, отличается тем, что в ней в качестве детекторов входного сигнала используются индикаторы уровня на светодиодах, показывающие уровни входного сигнала раздельно для каждого из стереоканалов.
Сигналы, поступающие на вход УМЗЧ одновременно поступают и на входы измерителей на микросхемах А1 и А2. Это микросхемы ВА6125, — поликомпараторные пятиступенчатые светодиодные индикаторы уровня НЧ-сигнала.
Микросхемы включены по типовым схемам. Чувствительность в зависимости от номинального уровня сигнала в конкретной аудиосистеме устанавливается подстроенными резисторами R3 и R7 При самом малом уровне сигнала зажигается нижний по схеме светодиод, то есть, для правого канала НПО, а для левого — HL5.
Далее эти светодиоды горят и при большем уровне сигнала (тип индикации — «столб»). Поэтому сигналом включения УМЗЧ служит момент загорания HL5 или HL10. Датчики зажигания светодиодов сделаны на транзисторах VT1 и VT2.
При загорании светодиода напряжение на нем достигает стандартной величины прямого напряжения для используемого светодиода. У индикаторных светодиодов типа АЛ307 эта величина в пределах от 1,6 до 2,2V в зависимости от цвета (на зеленых напряжение выше).
Этого напряжения достаточно для открывания транзистора. Соответственно, VT1 или VT2 (или оба) открывается и напряжение на резисторе R9 поднимается до высокого логического уровня. Триггер Шмитта D1.1 переключается в состояние логического нуля на выходе.
Если конденсатор С5 был ранее заряжен то он разряжается через диод VD1 и резистор R11 довольно быстро. В результате второй триггер Шмитта D1.2 переключается в состояние логической единицы на выходе. Транзистор VT3 открывается и реле К1 включает УМЗЧ.
Схема включения УМЗЧ может быть иной. Совсем не обязательно использовать реле. Если в УМЗЧ предусмотрен энергосберегающий режим или режим блокировки то можно логический уровень с выхода D1.2 подать непосредственно на соответствующий вход микросхемы УМЗЧ или его управляющего узла.
Либо через ключ на транзисторе VT3 или через дополнительный инвертор используя один из двух свободных инверторов микросхемы D1. Все зависит от схемы управления УМЗЧ, от того каким уровнем производится включение и выключение конкретного УМЗЧ. Так что можно сказать что схема на VT3 и К1 показана условно.
При пропадании входного сигнала в обоих стереоканалах светодиоды HL5 и НПО гаснут. Транзисторы VT1 и VT2 закрываются и напряжение на соединенных вместе входах D1.1 падает до низкого логического уровня. Триггер Шмитта D1.1 переключается в состояние логической единицы на выходе.
Конденсатор С1 начинает медленно заряжаться через обратное сопротивление диода VD1 и резистор R10. На это затрачивается времени около 20-30 минут. Как только напряжение на конденсаторе достигнет порога переключения триггера Шмитта D1.2. он переключится и транзистор VT3 закроется, на у дальше реле или какая-то другая схема выключит УМЗЧ или переключит его в «stand-by».
Если же до наступления момента зарядки С5 до напряжения логической единицы поступление сигнала возобновляется, то загорается HL5 или HL10 (или оба), напряжение на входах D1.1 вырастает до логической единицы и конденсатор С5 ускоренно разряжается через диод VD1 и резистор R11.
Таким образом, УМЗЧ выключается только если пауза во входном сигнале в обоих каналах превышает время зарядки С5 до порога логической единицы. Включается практически сразу с поступлением сигнала в любом из каналов.
Индикаторные микросхемы ВА6125 можно заменить другими полными или неполными аналогами, — таких микросхем выпускается множество. Из полных аналогов можно использовать ВА6884, правда у неё немного ниже чувствительность по входу.
Впрочем, если в данной аудиосистеме используется чувствительный УМЗЧ, и соответственно уровень номинального входного сигнала низок, то конечно потребуются дополнительные усилительные каскады перед микросхемами А1 и А2. Светодиоды — практически любые индикаторные, АЛ307 или аналогичные импортные (кроме мигающих). Микросхему К561ТЛ1 можно заменить импортным аналогом CD4093.
Очень важен выбор конденсатора С5, это должен быть качественный конденсатор с низким током утечки. При большой утечке схема может не работать из-за того что шунтирующее сопротивление тока утечки конденсатора будет меньше или близко сопротивлению резистора R10.
В таком случае ток утечки с резистором R10 образует делитель напряжения и напряжение на конденсаторе никогда не достигнет уровня логической единицы.
Можно использовать конденсатор меньшей емкости, соответственно увеличив сопротивление R10. Например, можно применить качественный неэлектролитический конденсатор на 2,2 мкФ, увеличив сопротивление R10 до 15 М.
При налаживании время паузы в сигнале после которой происходит выключение подбирают сопротивлением R10 (или емкостью С5).
Статья Полувертова В. В. прислана Д. Лебедевым из Москвы.

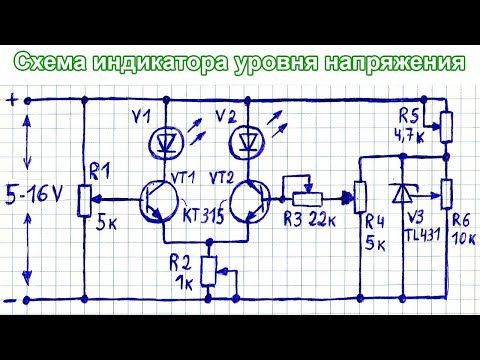

Схема индикатора низкого заряда батареи, использующая только два транзистора
Схема индикатора низкого заряда батареи, использующая только два транзистора простая схема индикатора низкого заряда батареи с использованием всего двух недорогих транзисторов NPN. Главной особенностью этой схемы является очень низкое потребление тока в режиме ожидания.
Содержание
The Circuit Concept
До сих пор мы видели, как сделать схемы индикатора низкого заряда батареи, используя 741 IC и 555 IC, которые, без сомнения, выдающиеся благодаря своей способности обнаруживать и указывать пороги низкого напряжения батареи.
Однако в следующем посте рассматривается еще одна аналогичная схема , которая намного дешевле и использует всего пару NPN-транзисторов для индикации необходимого низкого заряда батареи.
Преимущество транзистора перед ИС
Основным преимуществом предложенной двухтранзисторной схемы индикатора низкого заряда батареи является ее очень низкое потребление тока по сравнению с аналогами ИС, которые потребляют относительно более высокие токи.
IC 555 будет потреблять около 5 мА, IC741 — около 3 мА, в то время как существующая схема будет потреблять около 1,5 мА тока.
Таким образом, настоящая схема становится более эффективной, особенно в тех случаях, когда потребление тока в режиме ожидания имеет тенденцию становиться проблемой, например, предположим, что в устройствах, которые зависят от слаботочных батарей, таких как батарея PP3 9 В.
Схема может работать при напряжении 1,5 В
Еще одним преимуществом этой схемы является ее способность работать даже при напряжении около 1,5 В, что дает ей явное преимущество перед схемами на основе интегральных схем.
Как показано на следующей принципиальной схеме, два транзистора сконфигурированы как датчик напряжения и инвертор.
Первый транзистор слева определяет пороговый уровень напряжения в соответствии с настройкой предустановки 47K. Пока этот транзистор открыт, второй транзистор справа остается выключенным, что также держит выключенным светодиод.
Как только напряжение батареи падает ниже установленного порогового уровня, левый транзистор перестает работать.
Эта ситуация мгновенно запускает правый транзистор, включая светодиод.
Светодиод включается и обеспечивает необходимую индикацию предупреждения о низком заряде батареи.
Схема цепи
Видеодемонстрация:
Вышеупомянутая схема была успешно построена и установлена г-ном Алланом в его детектор паранормального истощения. В следующем видеоролике представлены результаты внедрения:
Модернизация вышеописанной транзисторной схемы при низком заряде батареи в схему отключения при низком заряде батареи
Ссылаясь на приведенную выше диаграмму, индикатор низкого заряда батареи формируется двумя транзисторами NPN, а дополнительный BC557 и реле используются для отключения батареи от нагрузки, когда она достигает нижнего порога, в этом состоянии реле подключается аккумулятор к доступному зарядному входу.
Однако, когда батарея находится в нормальном состоянии, реле подключает батарею к нагрузке и позволяет нагрузке работать от батареи.
Добавление гистерезиса
Одним из недостатков описанной выше конструкции может быть дребезжание реле при пороговых уровнях напряжения из-за падения напряжения батареи сразу во время процесса переключения реле.
Этого можно избежать, добавив 100 мкФ в базу среднего BC547. Тем не менее, это все равно не помешает реле постоянно включаться/выключаться при пороге переключения низкого заряда батареи.
Чтобы исправить это, необходимо ввести эффект гистерезиса, который можно реализовать с помощью резистора обратной связи между коллектором BC557 и средним транзистором BC547.
Модифицированную конструкцию для реализации вышеуказанного условия можно увидеть на следующей диаграмме:
Два резистора, один на базе BC547, а другой на коллекторе BC557, определяют другой порог переключения реле, что означает полное порог отключения заряда батареи. Здесь значения выбраны произвольно, для получения точных результатов эти значения необходимо будет оптимизировать методом проб и ошибок.
Индикатор низкого заряда батареи с использованием PUT
Эта схема индикатора низкого заряда батареи используется с программируемым однопереходным транзистором (PUT), поскольку пороговые характеристики UJT могут быть эффективно определены и могут быть разработаны для мигания подключенного светодиодного индикатора.
PUT (Q1) сконфигурирован как схема релаксационного генератора. Когда контролируемое напряжение питания (V mon ) начинает падать, напряжение затвора PUT (V g ) также начинает падать, в то время как его анодное напряжение (V a ) в основном остается постоянным.
Генерация PUT начинается только тогда, когда напряжение затвора падает ниже V a на 0,6 В. По мере того, как V mon снижается, V g также соответственно падает, и эта ситуация вызывает срабатывание PUT. Следовательно, период цикла становится меньше, и это вызывает увеличение частоты мигания, что указывает на то, что батарея разрядилась и ее необходимо заменить.
Список деталей
О компании Swagatam
Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!
Взаимодействие со считывателем
Схема простого светодиодного индикатора уровня музыки
Главная » Блог » Мини-проекты » Простая схема светодиодного индикатора уровня музыки
Последнее обновление
Поскольку уровень освещенности переключающей цепочки светодиодов кажется расширяющимся вперед и назад пропорционально интенсивности применяемой музыки, он называется индикатором уровня музыки.
Содержание
Работа схемы
Предлагаемая схема светодиодного индикатора уровня музыки может быть понята следующим образом: Компоненты, которые поддерживают светодиодную подсветку, представляют собой соответствующий NPN-транзистор, эмиттерный резистор, предварительную настройку базы и соответствующий диод.
Вышеупомянутый каскад идентичен всем светодиодам, включенным в схему для получения желаемого двухтактного эффекта в ответ на приложенный уровень музыки на входе. Однако между светодиодными каскадами есть одно различие, хотя большая часть размещения компонентов аналогично, диоды формируют другую схему.
Если вы внимательно посмотрите на схему, то обнаружите, что заземление первого каскада транзисторов/светодиодов слева встречается только с одним диодом, однако потенциал земли предыдущих каскадов должен встречать дополнительное соответствующее количество диодов на своем пути.
Поскольку мы все знаем, что диод имеет свойство падать на 0,6 вольта, это означает, что первый транзистор будет проводить намного раньше, чем второй, второй транзистор будет проводить раньше, чем третий, и так далее.
Поскольку по мере увеличения количества диодов на пути соответствующего транзистора проводимость подавляется до тех пор, пока напряжение не увеличится в достаточной степени для обхода общего прямого напряжения диодов.
Это увеличение напряжения может происходить только при увеличении высоты тона музыки, что приводит к появлению последовательно работающей светодиодной гистограммы, которая перемещается вперед в зависимости от высоты тона или громкости подаваемой музыки.
Транзистор на входе представляет собой PNP и дополняет остальные транзисторы, используемые для подсветки светодиодов. Транзистор PNP на входе усиливает подаваемый музыкальный сигнал низкого уровня до уровней, достаточных для освещения светодиодов относительно уровней музыки.
Parts List for the explained LED music level indicator circuit
- All NPN Transistors are BC547,
- PNP Transistor is BC557,
- All Presets are 10K,
- All resistors are 100Ohm,
- LEDs as per choice
Использование в праздничные дни
Создание собственных рождественских огней, управляемых музыкой, может быть не таким сложным, как может показаться. В статье рассматриваются две простые конфигурации, которые можно использовать для оформления праздничного зала.
Никакой праздник невозможен без музыкального освещения
Представьте, что все эти прыгающие и танцующие огни вокруг вас во время вечеринок, вспыхивающие вверх и вниз под громкие музыкальные ритмы, определенно могут улучшить существующую атмосферу.
Хотите построить один из них дома? Пара схем, которые можно использовать в качестве рождественских огней, управляемых музыкой, подробно описаны здесь.
Любое торжество или праздник немыслимы без музыки и света, особенно когда речь идет о рождественской вечеринке, усиленная атмосфера становится абсолютной необходимостью.
Ослепляющие, мигающие, стробирующие огни, мы все часто видели их во время праздников и праздников.
Тем не менее, добавление музыки к огням или, скорее, синхронизация их вместе, чтобы огни мигали и следовали музыкальному образцу, может добавить совершенно новый уровень волнения к настроению вечеринки.
Простые схемы музыкального освещения
В первой схеме используются цветные светодиоды, которые при интеграции в музыкальную систему интересно танцуют вперед/назад в последовательном порядке в соответствии с интенсивностью применяемой музыки.
Вторая схема включает лампы накаливания с питанием от сети и дает те же результаты, что и выше, имитируя и секвенируя с подключенными музыкальными пиками.
Хотя конструкция может показаться сложной, на самом деле объединить два параметра очень просто, очевидно, что может быть задействована небольшая электронная проводка.
Во многих моих предыдущих статьях я обсуждал светодиодные фонари и схемы для их освещения различными декоративными способами. В этой статье мы обсудим, как заставить массивы светодиодов и ламп накаливания, работающих от сети, двигаться и перетасовываться в движении вперед и назад. в ответ на подаваемую музыку на его вход.
Прикрепленные лампы накаливания могут быть расположены рядами и столбцами для создания сильно пульсирующего светового эффекта. Эффекты, создаваемые световыми массивами, реагирующими на музыкальные пики, могут просто стать визуальным наслаждением.
Несколько схем, которые можно использовать в качестве рождественских огней, управляемых музыкой, обсуждаются ниже. Давайте разберемся в их работе с помощью следующего пояснения:
Принципиальная схема
Список деталей
- Все коллекторные резисторы 1K,
- Все предустановки 10K,
- 4 NPN-транзистора BC547B,
- 1 PNP-транзистор BC557,
- Все диоды 1N4007, ватт каждый.
Схема работы
Конфигурации довольно просты, глядя на рисунок, мы обнаруживаем, что первая схема включает в себя простые каскады транзисторного усилителя, расположенные последовательно.
Каждый каскад состоит из NPN-транзистора, база которого подключена к сети разделения потенциалов с помощью предустановки. Его коллектор обрабатывает нагрузку в виде светодиодов, тогда как эмиттеры подключаются к потенциалу земли через диод или диоды по мере того, как последовательность предшествует.
Здесь диоды выполняют важную функцию регулирования напряжения смещения транзистора.
На каждом диоде падает около 0,6 вольта, что позволяет последующим транзисторным каскадам работать только тогда, когда музыкальные пики достигают соответствующих значений.
Предустановки также помогают вышеописанной функции и могут точно удерживаться в таких положениях, чтобы каждый последующий этап проводился постепенно или последовательно с возрастающими музыкальными пиками.
Входной PNP-транзистор включен для начального достаточного усиления уровня музыки, доступного на клеммах динамика, чтобы можно было оптимизировать вариации последовательности освещения в более широком диапазоне.
Вторая схема, которая управляет лампами накаливания, работающими от сети, работает точно так же, как описано выше.
Однако здесь регулирование напряжения через диоды и стабилитроны скорее применяется к базам транзистора, а не к эмиттерам, потому что мы не хотим, чтобы лампы переменного тока тоже выпрямлялись и давали половину освещенности.
Базе каждого последующего транзистора предлагается увеличивающееся падение потенциала за счет добавления большего количества диодов и стабилитронов, но практически оказалось, что это совершенно не требуется, по одному диоду на каждую из баз, как представляется, хорошо справляется с этой задачей фактическая настройка шаблона последовательности эффективно оптимизируется с помощью самих пресетов.
Описанные выше схемы рождественских огней, управляемые музыкой, могут быть собраны на печатной плате общего назначения и размещены внутри соответствующего шкафа усилителя, а сами запитаны оттуда.
Выходные соединения с лампами, тем не менее, потребуют внимания и должны быть очень аккуратно подключены к лампам с использованием высококачественных изолированных проводов из ПВХ.
О компании Swagatam
Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!
Взаимодействие со считывателем
LT6703 Индикатор перегрузки по току линии переменного тока
по Филип Лейн , Габино Алонсо и Скотт Олсон
Описание цепи
Эта схема предназначена для контроля среднего тока нагрузки, подключенной к сети переменного тока, и включения светодиода, если он превышает заданный уровень.
analog.com/-/media/analog/en/landing-pages/technical-articles/lt6703-ac-line-overcurrent-indicator/lt6703-2-lineovercurrentindicatorsсхема. png?la=en&w=435′ alt=’Схема индикатора перегрузки по току линии переменного тока LT6703-2’>
LT6703-2 Схема индикатора перегрузки по току линии переменного тока
µPower, низковольтный компаратор с эталоном
Основой этой конструкции является LT6703-2, который сочетает в себе микромощный низковольтный компаратор с опорным напряжением 400 мВ в крошечном корпусе. Устройство потребляет всего 6,5 мкА, что делает его идеальным для систем мониторинга.
Сигнал с нижнего плеча 1 токоизмерительного резистора пассивно выпрямляется и фильтруется (на самом деле нижний край произвольный, зависит от того, где он заземлен) и затем подается на вход компаратора LT6703-2 плюс опорный. Если сигнал превышает опорное значение 400 мВ, компаратор включает светодиод. Это не так уж сложно.
Существует также схема выходной защелки, которая представляет собой транзисторный SCR. Светодиод останется включенным, чтобы «напомнить», что что-то произошло. В противном случае вы можете пропустить это!
Эффективный регулятор VCC с коэффициентом мощности = 0
Вы можете «подарить это человеку», т.е. энергетической компании с поставкой VCC. По сути, это шунтирующий стабилизатор на стабилитроне, но с полуволновым мостовым выпрямителем и конденсатором для сброса переменного напряжения вместо неохлаждаемого (излишне рассеивающего) резистора мощностью 5 Вт. Ток опережает напряжение в конденсаторе на 90 градусов, поэтому «реальная» мощность рассеивания равна нулю («реальная» мощность определяется как среднеквадратичное напряжение*ток*косинус (90 градусов), т. е. ноль). Электрическая компания ненавидит это (теоретически), поскольку им приходится поставлять ток, который не засчитывается в оплачиваемые кВтч. В реальном мире все в порядке, потому что общий уровень мощности настолько низок, а текущая форма волны не сильно искажена (по сравнению с импульсной формой волны с высоким пиковым значением, что, вероятно, даже хуже, чем синусоидальный сигнал в противофазе). волна).
Основная проблема дизайна — правильно подобрать колпачок. Подойдет керамический колпачок на 200 В, но он довольно дорогой. Кепка из пленки — правильный выбор. Деталь, указанная в симуляции, хорошо работает на макетной плате. ESR 7 Ом не создает заметного тепла, пропуская всего несколько миллиампер.
Моделирование LTspice
Нагрузка настроена как поведенческий резистор, что демонстрирует «недокументированную» особенность LTspice. Сопротивление обратно пропорционально импульсному источнику напряжения CTRL с медленным временем нарастания и спада, чтобы линейно увеличивать и уменьшать ток нагрузки переменного тока.
Смысловой резистор
Работая в обратном направлении от входа LT6703-2, с порогом 400 мВ для среднего напряжения сигнала — мы можем разделить на 0,637, чтобы получить пиковое напряжение (при условии, что это синусоида), и добавить ~ 215 мВ, чтобы учесть прямое падение напряжения на диоде Шоттки. , а также разделить на 0,5, поскольку это всего лишь однополупериодный выпрямитель, чтобы получить пиковое переменное напряжение на чувствительном резисторе, необходимое для включения светодиода. Это, в свою очередь, может быть связано с током нагрузки значением чувствительного резистора.
Макетный тест
Ниже показана тестовая установка; Схема построена на омедненной плате с 75-ваттными лампочками в качестве нагрузки.
Настройка проверки индикатора максимального тока линии
ОПАСНО! Присутствуют смертельные напряжения. Эксплуатация только персоналом, прошедшим обучение работе с высоким напряжением. Поскольку он подключен к действующей линии электропередачи переменного тока, присутствуют смертельные напряжения. Не прикасайтесь к нему и не подключайте щуп без разделительного трансформатора; даже не думай об этом! Создавайте и тестируйте после того, как пройдёте обучение работе с высоким напряжением.
Результаты
На изображении ниже показаны кривые входного напряжения и тока. Пик кривой тока (нижняя кривая) возникает, когда кривая напряжения пересекает ноль, что указывает на фазовый угол, близкий к 90 градусам.
Результаты индикатора максимального тока линии
1 Низкая сторона, поскольку измерительный резистор подключен к земле источника смещения постоянного тока. Его также можно назвать «горячей стороной», поскольку он также подключен к одной (любой) стороне линии переменного тока.
Авторы
Филип Лейн
Габино Алонсо
Габино Алонсо в настоящее время является директором по стратегическому маркетингу Power by Linear™ Group. До прихода в ADI Габино занимал различные должности в области маркетинга, проектирования, эксплуатации и образования в Linear Technology, Texas Instruments и Калифорнийском политехническом государственном университете. Он имеет степень магистра наук в области электротехники и вычислительной техники Калифорнийского университета в Санта-Барбаре.
Скотт Олсон
ИНДИКАТОРЫ [Руководство по схемам транзисторов (1961)]
Индикаторы представляют собой неоновые лампы или лампы накаливания, используемые для индикации включенного или выключенного состояния. данной цепи (что-то вроде контрольной лампы). они очень важны в компьютерных схемах, таких как счетчики. В этом приложении индикаторы на самом деле показать визуальными средствами, какое число хранится в счетчике.
В ламповых цепях напряжение и ток достаточно высоки, чтобы зажечь неон.
лампу или нагрейте нить накала индикатора. Но в твердотельных схемах
прикладываемое напряжение обычно слишком мало для неоновой лампы, а ток слишком
низкий для ламповых нагревателей. Таким образом, специальные методы, обсуждаемые в этом разделе,
использовал.
МИГАЛКА
————— Световой сигнализатор.
+Использование 2N234A и 2Nll76 в автономном режиме схема генератора, эта транзисторная световая мигалка обеспечивает повторение вспышки скорость около 60 в минуту. Низкий потребляемый ток покоя около 25 ma обеспечивает долгий срок службы, а транзисторы не требуют радиаторов. Один Достаточно 6-вольтового источника.
Уменьшение емкости конденсаторов увеличит частоту повторения вспышек, тогда как увеличение их значения уменьшит скорость.
ДРАЙВЕРЫ ЛАМП
Драйверы ламп используются для индикации состояния счетчика, логической схемы,
или сдвиговый регистр или зажечь лампу во многих приложениях. Три метода
здесь показаны осветительные 6-вольтовые лампы.
Это типичные подходы к использованию выпрямителей с полупроводниковым управлением. (тиристоры) в цепях управления лампами. Схема в Части A использует преимущества характеристика бистабильной памяти SCR при использовании с источником постоянного напряжения. Лампа и SCR включены последовательно с источником постоянного тока. SCR может срабатывать включается положительным импульсом или уровнем постоянного напряжения на входной клемме. Для 3Бл034, требование срабатывания 2 вольта. После срабатывания SCR оставаться включенным до сброса путем мгновенного прерывания анодного тока, который выключает лампу. Как и в случае с тиратроном, ворота SCR восстанавливают контроль если используется переменное анодное напряжение.
В части B используется источник переменного тока, а в схеме больше нет памяти. Когда
на вход подается сигнал постоянного тока, тринистор будет пропускать ток на лампу
в течение каждого положительного полупериода питания. Когда входной сигнал удаляется,
SCR выключается в первый отрицательный полупериод, остающийся выключенным до тех пор, пока вход
снова подается сигнал.
(A) Импульсная память постоянного тока. (B) Пульсирующий постоянный ток — нет памяти. (C) Импульсная память постоянного и переменного тока.
——- Драйверы ламп.
SCR действует как мощный транзистор с большим коэффициентом усиления, но с дополнительным преимуществом. устранения источника питания постоянного тока для цепи лампы, так как SCR выпрямляет ток лампы.
В схеме в Части C действие памяти достигается за счет объединения постоянного и переменного тока. запасы. Таким образом, обеспечивается два преимущества.
Во-первых, питание лампы поступает от источника переменного тока, что снижает мощность постоянного тока. требования. Во-вторых, только небольшое количество (от 5 до 10 мА) постоянного тока нагрузки необходимо удерживать тиристор включенным, когда питание переменного тока отрицательное. Выключить тиристора необходимо только прерывать относительно небольшой постоянный ток анода.
ДРАЙВЕРЫ НЕОНОВЫХ ЛАМП
Неоновые лампы в компьютерах или схемах обработки данных с электронными лампами имеют
достаточно высокое напряжение, чтобы зажечь неоновый свет.
Но неоновые индикаторы в транзисторных системах обработки данных присутствуют проблема, потому что напряжение от 60 до 90 вольт, необходимое для зажигания неоновой лампы, нелегко доступный. Однако, если присутствует всего 12 вольт постоянного тока, эта проблема может решить с помощью транзисторного генератора и крошечного повышающего трансформатора для каждая лампочка.
—— Драйверы неоновых ламп. (A) Коллектор для базовой обратной связи. (B) Коллектор к эмиттеру
Обратная связь.
Показаны две типичные схемы генератора, использующие миниатюрные трансформаторы для
выходное напряжение достаточно велико, чтобы зажечь неоновую лампочку. Часть А показывает
Схема транзисторного генератора с обратной связью коллектор-база. Схема
однако не переходит в колебание до тех пор, пока на вход не будет подан сигнал.
Таким образом, 30-вольтовый источник питания может быть постоянно подключен, а колебания контролируются.
по наличию или отсутствию низковольтного сигнала или триггерного импульса.
Цепь начнет колебаться и зажжет лампочку, когда вход всего +3 вольта относительно земли.
Схема транзисторного генератора в Части B использует обратную связь между коллектором и эмиттером. Работа аналогична работе автономного блокирующего осциллятора. при 50% рабочем цикле. Таким образом, форма сигнала больше похожа на квадрат, чем на синусоиду. Зажигание лампочки полностью контролируется наличием или отсутствием питание 22 вольта; триггерное напряжение не требуется.
КОНТРОЛЬНАЯ ЛАМПА ПРИВОДА
На этом рисунке два транзистора используются в качестве драйвера лампы для компьютерного индикатора.
Использование комплементарных транзисторов снижает ток в режиме ожидания (выключения). Схема
является бистабильным и требует входных импульсов максимум 2 вольта, чтобы зажечь лампу.
Приложенный к точке А, отрицательный импульс включает лампу. Из-за цепи
регенерации, лампа остается включенной. Положительный входной импульс отключает цепь.
————— Драйвер контрольной лампы.
ТРЕБОВАНИЯ К ИМПУЛЬСУ ЗАПУСКА НАПРЯЖЕНИЕ МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ -55°C ДО 71°C ДОПУСК РЕЗИСТОРА! 10% ПО КОНЦЕ СЛУЖБЫ
ТРАНЗИСТОРНЫЙ, ПИТАНИЕ ВЫСОКОГО УРОВНЯ PUSH-PULL MODULATION ПРИЕМНИК С ДВОЙНЫМ ПРЕОБРАЗОВАНИЕМ «PASS BAND» FINE TUNE CONTROL 24 КАНАЛА TURRETUNER 24 CHANNEL TURRETUNER I GENERAL SUPER MC-ll PDF d By
2 1. ПЕРЕКЛЮЧАТЕЛЬ КАНАЛОВ. MC-11 имеет совершенно новый TurreTuner, который дает выбор из 23 каналов C13 плюс частоты гражданского воздушного патруля (CAP). Селектор можно вращать в любом направлении. Отлитая из высококачественного нейлона, эта новая конструкция турели имеет практически неограниченный срок службы. Предусмотрены посеребренные пружинные контакты. На пружинные контакты требуется лишь случайная капля смазки. 2. РЕГУЛЯТОР ГРОМКОСТИ, ВКЛ-ВЫКЛ. Регулятор громкости соединен с переключателем ON-OFF на левой стороне передней панели. Аудиовыход плавно регулируется от тихого до более чем 3 Вт аудиовыхода. Этот элемент управления также используется для регулировки уровня мощности в режиме BullHorn. 3. ПЕРЕКЛЮЧАТЕЛЬ ШУМА TER TONE. Обеспечивает затухание высоких частот и фильтр шумов. 4. МЕСТНЫЙ — РАССТ. ПЕРЕКЛЮЧАТЕЛЬ Предусмотрено два диапазона чувствительности для наилучшего отношения сигнал/шум в различных условиях. Установка будет работать в положении «МЕСТНОЕ» большую часть времени. При работе в очень тихих местах и там, где необходимо преодолеть большое расстояние, установите переключатель диапазонов в положение «DIST». Это обеспечит максимальную чувствительность. Следует отметить, что эффективность управления шумоподавлением зависит от того, находится ли этот переключатель в правильном положении. 5. ПЕРЕКЛЮЧАТЕЛЬ СИГНАЛА. Предусмотрен переключатель «RADIO/BULL-HORN», позволяющий использовать его в качестве громкоговорителя или системы громкой связи. Штекер в задней части устройства используется для подключения внешнего динамика. 6. АВТОМАТИЧЕСКИЙ ОГРАНИЧИТЕЛЬ ШУМА. (ANL) На передней панели имеется переключатель, который при необходимости отключает ANL. Это служит двум целям. Это позволяет на слух сравнивать уровень шума с ограничением шума, а в некоторых местах, которые находятся далеко от искусственного шума, позволяет немного повысить чувствительность приема. Сравнение приема с переключателем «IN» и «OUT» показывает, работает ли ANL. 7. РЕГУЛЯТОР ШУМОПОДАВИТЕЛЯ Регулируемый регулятор шумоподавления на передней панели предназначен для приглушения аудиосигнала, когда сигнал не принимается. Его можно отрегулировать открытым при любом желаемом уровне сигнала от 0,1 мкФ до 2000 мкФ. 8. НАСТРОЙКА ПРИЕМНИКА «ПОЛОСА ПРОПУСКА» Регулятор на передней панели предназначен для настройки приемника в диапазоне ± 2 KC от центральной частоты. Это позволяет настроить сигнал вне частоты. Page 2
3 ОПИСАНИЕ СХЕМЫ ОПИСАНИЕ СХЕМЫ ПРИЕМНИКА: РЧ-усилитель VI представляет собой двойной триод с высоким коэффициентом усиления, используемый в каскадной схеме с отдельной входной катушкой антенны и схемой фиксации AVC для получения максимального усиления при минимальном шуме. Усиление VI автоматически регулируется линией AVC и вручную переключателем Range. Сигнал от VI подается на смеситель партий V2, где он смешивается с сигналом генератора канала от V7-A. Смешение этих двух частот дает суммарную и разностную частоты MC и MC. Многоступенчатый преобразователь ПЧ L6 выбирает разностную частоту МС и подает ее на 2-й смеситель V3A. Выбранный сигнал inv3a смешивается со 2-й частотой преобразования MC от генератора V3B. Этот MC-генератор регулируется в пределах ± 5 KC от центра с помощью регулятора на передней панели. Это позволяет точно настроить приемник для приема сигнала вне частоты. Смешивание этих частот дает суммарную и разностную частоты MC и 456 KC. Трансформатор ПЧ L8, L9и LIO выбирают разностную частоту 456 кГц. Пять настроенных цепей этих трансформаторов также обеспечивают высокую степень избирательности, сохраняя при этом ровную характеристику на всех каналах. Этот сигнал 456 KC усиливается в V4, усилителе с регулируемым коэффициентом усиления. Коэффициент усиления V4 автоматически регулируется напряжением AVC и вручную переключается переключателем диапазона. Переключатель диапазона позволяет выбрать наилучшую чувствительность для различных условий сигнала и шума. Напряжение AVC используется для автоматического управления усилением VI и V4 для предотвращения перегрузки приемника. Трансформатор ПЧ L11 на выходе V4 подает сигнал на IN9.14 детекторный диод X2. Звук, обнаруженный в сигнале, передается через RC-цепочку на диод-ограничитель шумов IN914 X3. Ограничитель шума имеет переключатель на передней панели, позволяющий сравнить уровень шума с включенным и выключенным ограничителем. Детекторный диод IN914 также генерирует отрицательное напряжение AVC. Предусмотрен шумоподавитель, чтобы вы могли отключить звук приемника. Шумоподавляющий диод X4 работает следующим образом. Когда напряжение на катодном конце диода больше положительного, чем напряжение на анодном конце, диод не пропускает обнаруженный сигнал. Предусмотрен регулятор шумоподавления, так что напряжение на катоде можно регулировать для выключения или включения диода. В то время как X4 получает свое катодное напряжение от регулируемого вручную шумоподавителя, он получает свое анодное напряжение от точки, которая автоматически регулируется полученными сигналами. Принятый сигнал создает отрицательное напряжение на диоде X2, которое подается по линии AVC на управляющую сетку V4. Это отрицательное напряжение снижает ток пластины и экранной сетки V4, что позволяет повысить напряжение экранной сетки. Анодный конец диода Х4 подключен к экранной сетке V4 через резистор R26, при увеличении напряжения на экранной сетке оно возрастает и на анодном конце Х4. Если регулятор шумоподавления настроен на отключение фонового шума и сигнал получен, анодный конец X4 становится более положительным, чем катодный конец, который включает X4 и позволяет звуку проходить к регулятору громкости. Регулятор громкости устанавливает количество звука, которое слышно из динамика. От регулятора громкости звук усиливается в V5-B/V6.A.P.C. и подается через выходной трансформатор Т1 на динамик. В задней части корпуса имеется разъем для подключения внешнего динамика. Когда внешний спкр. подключен, внутренний динамик автоматически выключается. Внешний динамик также может быть подключен к разъему 9. -штыревой разъем для аксессуаров, использующий контакты 4 и 6 или 8 и 9. При использовании этого подключения будут работать как внутренние, так и внешние динамики. См. стр. 8 для получения дополнительной информации о подключении внешних динамиков. Звук приемника также используется в режиме работы «БУЛЛ-РОРН». С помощью переключателя «B.H. Radio» в положение R.R. V3-B 2-й. генератор преобразования выключен. И 100 В. отр. линия снята с разъема микрофона. Это отключает приемник и предотвращает работу передатчика при нажатии кнопки микрофона. РАБОТА «BULL HORN» заключается в следующем: При нажатой кнопке микрофона звук с микрофона будет усиливаться в V5-A предусилителя микрофона и сопряжен с регулятором громкости ресивера, который позволяет регулировать громкость «Бычий рог». Первый аудиоусилитель приемника усиливает звук и подает его на выходной аудиоусилитель приемника V6.A.B.C. Выходной трансформатор T1 подключается к контактам 4 и 8 разъема для аксессуаров и к разъему для внешнего динамика. ОПИСАНИЕ СХЕМЫ ПЕРЕДАТЧИКА: Кристалл, определяющий входную частоту приемника, также используется в качестве регулятора выходной частоты передатчика. Этот кристалл установлен в башне в левой передней части шасси. Эта турель позволяет использовать 24 кристалла без проблем корреляционной разницы из-за различий в длине выводов. Фиксированные точки контакта с вращающимися кристаллами гарантируют, что каждый кристалл будет иметь одинаковую мощность в цепи генератора. В этой системе невозможны никакие корреляционные различия. Также в этой системе, в отличие от синтезированных типов, при выходе из строя одного кристалла только один канал становится неработоспособным. Для канала 11 генератор смесителя передатчика V7-A формирует частоту канала путем смешивания MC-сигнала револьверного кристалла с MC-сигналом генератора V8. Смешение этих двух частот дает суммарную и разностную частоты MC и MC. Катушка L13 на выходе V7-A выбирает суммарную частоту и подает ее на Буфер-усилитель V7-B. Выбранная частота усиливается в V7-B и его выходная катушка L-14 также настраивается на суммарную частоту для дальнейшего выделения МГц сигнала и подавления разностной частоты. Усилитель мощности V9является выходным усилителем передатчика, работающего в классе С, и подключается к антенне через катушку Pi-Net L-17. Гармоническое излучение сведено к минимуму за счет использования настроенной схемы L4 и C85, ловушки TVI. Усилитель мощности модулируется по высокому уровню двухтактным модулятором V6. Модулятор работает в классе АВ-1 и соединен с усилителем мощности трансформатором Т1. V6 представляет собой трехсекционную лампу с двумя пентодами в качестве модуляторов высокой мощности и триодом в качестве фазоинвертора для управления пентодами. Выход микрофона усиливается в V5-A и B и подключается к фазоинвертору. ВНИМАНИЕ: ТОЛЬКО ДЛЯ ЭКСПОРТНОГО ИСПОЛЬЗОВАНИЯ Из-за высокой мощности MC-11 резистор используется последовательно со вторичной обмоткой трансформатора модуляции, чтобы ограничить конечную входную мощность усилителя до 5 Вт. Этот резистор R45 рассчитан на 15 Вт и установлен на защитной пластине между блоком питания и полосой ПЧ приемника. НАСТРОЙКА ЧАСТОТЫ: Настройку кварцевых кристаллов следует производить только в режиме передачи. Это приведет к правильной частоте кристалла для приемника. Следует снять показания по всем каналам и отметить среднее отклонение. Триммер C67 предназначен для настройки револьверных кристаллов на частоту. Измерение частоты передатчика должно производиться прибором с точностью 0,001 % или выше.
4 НАСТРОЙКА ПЕРЕДАТЧИКА: Из-за характера схем микширования частот, используемых в MC-11, обязательно, чтобы следующая процедура выполнялась в точной показанной последовательности. Вся настройка может быть выполнена с использованием ВЧ-ваттметра, такого как модель General’s. 615-C или аналогичный Все частоты должны быть проверены с помощью частотомера General’s модели CG-3 или любого точного гетеродинного частотомера 1. Поверните катушку генератора L13, буферную катушку L14 и катушку пи-сети L17, полный счетчик по часовой стрелке, (наружу) 2. Поверните на канал 1 и настройте буферную катушку L14, пока показания ваттметра не будут между 0,25 и 0,5 Вт. Максимальная выходная мощность (примерно от 3 до 4 Вт) 4. Затем настройте буферную катушку L14 на максимальную выходную мощность 5. Включите канал 23 и поворачивайте катушку пи-сети L17 до тех пор, пока выходная мощность не упадет ниже 1 Вт Осторожно поверните катушку pi-net вернуть на первый пик (не на максимальную мощность) 6. Вернуться к каналу I d повторить оск. катушка L Повторно нагрузите буферную катушку L14 на максимальную мощность. 8. Вернитесь к каналу 23 и перенастройте катушку pi-net L17 на максимальную мощность с модуляцией. 9. Настройте TVI-ловушку L4, повернув MC-11 на канал 23, и наблюдайте за соседним телевизором, настроенным на канал 2. Настройте телевизор на минимальные помехи. 10. Отрегулируйте положение конденсатора С92 (на катушке пи-сети) для регулировки показания счетчика передачи на передней панели МК. Проверьте правильность частоты всех каналов. 12. При подключении к антенне перенастройте катушку pi-net L17 на максимальную мощность на канале 23, если это необходимо. НАСТРОЙКА ПРИЕМНИКА: Для настройки приемника требуется источник частоты, имеющий выходы на 456 KC, MC и частоту канала вблизи центра каналов CB и т. д. Сигнал частоты канала должен иметь точность 0,001% или лучше. Подключите VTVM к контакту 2 L11 последней ПЧ. Последовательность настройки следующая. 1. Подключите сигнал 456 KC к контакту 2 V3-A. Отрегулируйте уровень сигнала для чтения около — I вольт на VTVM. 2. Настройте верх и низ L8, L9, LIO и LI1 для максимального чтения на VTVM. Уменьшите сигнал 456 KC во время настройки, чтобы он оставался около -1 вольта. Настройки от оригинала никогда не должны отличаться более чем на пол-оборота. 3. Снимите сигнал 456 КС. 4. Подключите сигнал MC к контакту 4 V2. 5. Установите ручку точной настройки приемника в среднее положение. 6. Настройте 2-й. Преобразовательная катушка генератора L7 для максимальных показаний на ВТВМ. 7. Настройте верх и низ L6 на максимальное чтение на VTVM. 8. Удалите сигнал MC. 9. Подключите сигнал частоты канала к разъему антенны. 10. Настроить катушки L1 и L5 на максимальное показание на VTVM. Уменьшите уровень сигнала при настройке, чтобы он оставался около — I вольт на ВТВМ. 11. Удалите сигнал частоты канала. 12. Снимите ВТВМ. 13. Подключив фиктивную нагрузку 50 Ом к разъему антенны, отрегулируйте R66, элемент управления S-метра, чтобы показания S-метра были нулевыми. 14. Замените комплект в шкафу. Установите регулятор точной настройки в среднее положение и через отверстие в нижней части корпуса отрегулируйте C22, чтобы получить правильный канал, показанный на селекторе каналов. ПРИМЕЧАНИЕ. Шаги выравнивания 1–13 необходимы только в том случае, если катушки или связанные с ними детали были заменены или повреждены.
5 ПЕРЕЧЕНЬ ДЕТАЛЕЙ C1 150 PF, 10 %, NPO, 500 В C MF, GMV, I KV RI 56 K, 10 %, ½ Вт S1 DPDT, местн.-расст. Диапазон, шв. C2.003 MF, 20 %, 1 кВ C79 12 PF, 10 %, NPO, 500 В R2 470 K, 10 %, 1/2 Вт C3 33 PF, 10 % NPO, 300 В C PF, тип QC R3 150 Ом, 10%, 1/2 Вт S2 DPDT, ANL S.w. C4.001 MF, GMV, I KV C81 33 PF, 10%, NPO, 300 В R4 560 K, 10%, 1/2 Вт S3 DPDT, Радио — B.H. Св. C5.03 MF, %, 300 В C PF, 20 %, 2 кВ R5 330 K, 10 %, 1/2 Вт S4 DPDT, шумовой фильтр Тонн $w. C6.003 MF, 20%, 1 кВ C PF. 20%, 2 кВ R6 33 или 47 МЭГ, 10%, 1/2 Вт S5 Вкл.-Выкл. (часть R28) C7.003 MF, 20%, 1 кВ C or.002 MF, GMV 2 кВ R7 100 K, 10%, 1/2 Вт S6 P.T.T. Св. (На микрофоне) C8.005 MF, GMV, I KV C85 15 PF, 10%, NPO, 500В R8 150 Ом, 10%, 1/2 Вт C9470 пф, 20%. 1 кВ C86.05 MF, %, 100 В R9 330 K, 10 %, 1/2 Вт CIO 82 PF, 5 %, NPO, 300 В C MF, 20 % 1 кВ R MEG, 10 %, — 1/2 Вт TI Mod.-Output Transf. (M-25) ClI.22 MF, 10%, 300 В, Mylar C MF, 20%. 1 кВ RII 330 Ом, 10%, 1/2 Вт T2 Power Transf. ( /6451) C PF, 20 %, 300 В, Керамика C89A R K, 10 %, 1/2 Вт Драйвер транзистора T3 (TD-2) C MF, 20 % 1 кВ C89B MF, GMV, I кВ R Ом, 10 %, 1/2 Вт C14 47 PF, N750 C90 30 x 30 MF, 450 В R14 47 K, 10%, 1/2 Вт V1 6BQ7A, ВЧ-амп. C15 (внутри L6) C91 25 MF, 450 В, электролитический R K, 10%, 2 Вт V2 6CW4, 1ст. Смеситель C MF, 20%, 1 кВ R 16 1 K, 10%, 1/2 Вт V3 6U8A/6GH8A, 2-й. Смеситель, Ц ПФ, 10%, НПО, 300 В Р К, 10%, 1/2 В И ст. Усилитель ПЧ, 2-й. Конв. Осц. C18.02 MF, 20%, 30 В RIB 100 K, 10% 1/2 Вт V4 6BA6, 2-й. Усилитель ПЧ С1968 ПФ, N-150, 300 В R Ом, 10%, 1/2 Вт V5 12AX7A, микрофон. Pro-Amp. Аудио усилитель. C MF, 20%, 1 кВ R K, 10%, 1/2 Вт C21.01 MF, GMV, 500 В CM-3 Керамический микрофон R21 47 K, 10%, 1 Вт V6 ECLL800, Phase Inv. Мод. C PF, переменная R K 10%, 1/2 Вт и рек. Аудиовыход C PF, 10%, NPO, 1 кВ R K, 10% 1/2 Вт V7 6AL11 Rec. Эксм. Osc., C PF, Воздушный триммер RK, 10%, 1/2 Вт и Буфер C PF, 10%, 300 В F1 Предохранитель 1,5 А R K, 10%, 1/2 Вт V8 6CW4, MC. Осц. C26 68 PF, N-150, 300 В F2 Предохранитель 10 A R Meg, 10% Y2 W V9 6GE5, Power Amp. C27.01 MF, GMV, 500 В Антенный разъем JI, SO-239R Мег, 10 %, 1/2 Вт XI IN914, кремний, AVC C PF, S. Mica J2 Гнездо для внешнего динамика R28 I Мег, управляющий зажим Диод C29 (внутри L8) J3 115 В перем. тока Гнездо шнура питания R29 82 K, 10 % , 1/2 Вт X2 IN914, кремний, детектор C MF, 20%, 1 кВ (11-контактная розетка) R K, контрольный диод C PF, тип QC J4A 12 В пост. тока Гнездо шнура питания R31 68 K, 10%, 1/2 W X3 1N914, Silicon, Noise C PF, S. Mica, (внутри L9) J413 ( 11 – контактная розетка R32 47 K, 10%, 1/2 W C PF, тип QC J5 9 – контактная розетка для аксессуаров R33 I Мег. 10 %, 1/2 Вт Ограничительный диод C PF, S. Mica R34 56 K, 10%, 31 Вт X4 IN914, кремний, шумоподавитель C35 (внутри LIO) J6 Гнездо микрофона (гнездо R K, 10%, 1/2 Вт диод C MF, GMV, I KV 8-700/60HA4F R K, потенциометр X5 IN99, германий, двигатель C37 68 PF , Тип QC KI Реле, Катушка 5 K, DPDT R K, 10 %, 1/2 Вт Диод C38.02 MF, 20 %, 30 В R K, 10 %, 1/2 Вт X6 750 мА, 600 В, C MF, GMV I KV R K, 10 %, 1/2 Вт Кремниевый выпрямитель C40.22 MF, 10 %, 300 В, Mylar LI Антенна Coi I R K, 10 %, 1/2 Вт X7 750 мА, 600 В, C MF, GMV, I KV L2 10 UH, RFC R K, 10 %, 1/2 Вт Кремниевый выпрямитель C PF, S. Mica L3 33 UH, RFC R K, 10 %, 1/2 Вт X8 750 мА, 600 В, C43 (внутри LI1) L4 TVI Trap R Ом, 10 %, I Вт Кремниевый выпрямитель C PF 10 % 300 В Керамический L5 I ст Смесительная катушка, 27 MC R K, 10 %, 1 Вт X9750 мА. Кремниевый выпрямитель 600 В C45.05 MF, %, 100 В L6 1 ст. IF Trans sf., MC. R K, 10%, 15 Вт XIO ZD6, мод. Ограничитель, C MF, 20%, 1 кВ L7 Rec. Осц. Катушка, МС. Кандом Рез. Стабилитрон С47.22 MF, 10%, 300 В, майлар L8 2-й. IF Transf., 4,56 KC R46 10 Ом, 10%, 2 Вт, WW XII ZD6, Mod. Ограничитель, ГМВ, I КВ С СЧ, L9 2-й. Катушка ПЧ, 456 KC R47 47 K, 10%, 1/2 Вт Стабилитрон I KV C MF, GMV, LIO 2-й. IF Transf., 456 KC C50.22 MF, 10%. 300 В, майлар L11 2-й. IF Transf., 456 KC R48 47 K, 10%, 1 W Y MC. Crystal C PF, 20%, 300 В L UH, RFC R4918 K, 10% 1/2 Вт C MF, GMV, 1 кВ L13 Рек. Эксм. Осц. Катушка R50 33 K, 10%, 1/2 Вт Crystal Turret — Кристаллы типа B C MF, GMV, I KV L14 Буферная катушка R K, 10%, 1 Вт C PF, 20%, 300 В L15 60 UH, RFC R K, 10 %, 1 Вт C PF, 20%, 300 В I KV L16 33 UH, RFC R53 R54 47 K, 10%, 1/2 Вт 47 K, 10%, 1/2 Вт C MF, GMV, L17 Pi — Сеть R K, 10 %, 1/2 Вт C57 10 MF, 30 В, электролитический L18 Дроссель с фильтром 39 K ), 10 %, 2 Вт 33 K ( C58.01 MF, GMV, 500 В Lig Фильтр-дроссель R56 или C59 10 MF, 30 В, Электролитический L Hy., 200 Mo. , Дроссель R K, 10% )1 W C PF, ± 0,25 PF, NPO № R58 R5922 К, 10 %, 1/2 Вт 68 К, 10 %, 1 Вт C PF,-+.25 PF, NPO C62.22 MF, 10 %, 300 В, Лампа измерительная Mylor ML1 R Ом’, 10 %, 1 W C63.02 MF, 50 В ML2 Измерительная лампа R61* 1,8 Ом, 10 %, 1 Вт R62 10 Ом, 10 %, 1/2 Вт C65 20 MF, 150 В, электролитическая R63 56 Ом, 10 %, 1/2 W C PF, тип QC R64 Без лампы C PF, вар. Микрофонный штекер PI R65 10 Ом, 10%, 2 Вт, WW C MF, GMV,500 В (8-7001/09CL4M) R66 3 K, Control C69 33 PF, 10%. NPO, 300 В P2 I I — штырьковый штекер питания R K, 10%, 1/2 Вт Candohm\ C70 68 PF, S. Mica, 300 В R68A 1150 Ом, 15 Вт, C71.01 MF, GMV, 1 кВ P3 B.H. ( PA ) 9- Штыревой разъем R68B 100 Ом, 2 Вт, WW, рез.) Технические характеристики и цены могут быть изменены без предварительного уведомления.
6 C72 33 PF, 10 %, NPO, 500 В PL-1 No.12 Сигнальная лампочка C73 22 PF, 10 %, NPO, 500 В C74 47 PF, 10 %, NPO, 300 В C75 15 или 22 PF, 10%, NPO, 300 В C MF, GMV, I KV QI 2N511, Pwr. Транзистор C MF, 201%, 1 кВ Q2 2N511, мощность. Транзистор A. ПОДКЛЮЧЕНИЕ ДИСТАНЦИОННОГО ИЛИ ВНЕШНЕГО ДИНАМИКА ДЛЯ РАДИОПРИЕМНИКА И BULL HtRN: Внешний динамик BH-6 или динамик автомагнитолы любого размера со звуковой катушкой 4–8 Ом можно подключить с помощью контактов № 4 или 8 и контактов заземления № 6 или 9разъема для принадлежностей, расположенного на задней панели шасси. Внешний динамик будет работать одновременно с внутренним динамиком. ВНИМАНИЕ: Припаивайте провода осторожно, так как на соседних контактах разъема присутствует высокое напряжение. Не забудьте поставить пластиковый изоляционный колпачок обратно на вилку. B. ПРОВОДКА ВНЕШНЕГО ДИНАМИКА РАДИО, B.H., P.A. Внешний динамик BH-6 или динамик автомагнитолы можно подключить с помощью разъема для взлома в задней части корпуса. Внутренний динамик будет отключен при подключении внешнего динамика. Обязательно поместите динамик Bull Horn вне автомобиля. . ВНИМАНИЕ: Не используйте переключатель Bull Horn, если не подключена дополнительная нагрузка динамика. Bull Horn C. ТИПИЧНАЯ АВТОМАТИЧЕСКАЯ УСТАНОВКА BULL HORN: При установке динамика за решеткой наклоните рупор примерно на 30° вниз, чтобы предотвратить скопление грязи или льда в динамике. Используйте всепогодный динамик 4–8 Ом, например BH-6. Стандартные устройства 8-16 Ом будут производить искажения и меньшую мощность звука. ДАННЫЕ ИСПЫТАНИЙ НАПРЯЖЕНИЯ Все значения напряжения считываются при положении органов управления против часовой стрелки. Н.Ф. TONE «IN», переключатель диапазона на «DIST», переключатель ANL на «OUT», Bull Horn на «RADIO». Используйте ВТВМ. Работайте при 117 В переменного тока. Допустимо отклонение в 10%. Все напряжения положительные, если не указано иное. Антенна привязана к макету нагрузки. PIN I PIN 2 PIN 3 PIN 4 PIN 5 PIN 6 PIN 7 PIN 8 PIN 9ШТЫРЬ 10 ШТЫРЬ 11 ШТЫРЬ 12 ТРУБКИ Т Р Т Р Т Р Т Р Т Р Т Р Т Р Т Б Т Р Т Р V1 6BQ V2 6CW Y 6U8/6GH8A V3 Y V4 6BA G. G. V5 12AX7A V6 ECLL G. G V7 6AL11 V8 6CW V9 6GE5 G. G., Стр. , 456KC 17. K1 — Реле 2. Вилка питания 18. L13 Xmit/Rx Osc. Катушка 3. Силовой трансформатор 19. V5 12AX7A, микрофонный предусилитель 4. L8, 2-й трансформатор ПЧ 456KC 20. Трансформатор модуляции 5. V MC Osc. 2-й микшер, 6U8A/6GH8A 21. V9, 6GE5, усилитель мощности 6. L6, 3.456MC Микшер 22. V6, фазоинвертор ECL1800 мод. 7. V2 6CW4, 1-й смеситель 23. L11, 2-й преобразователь ПЧ, 456KC 8. L17 Pi-Network 24. V4, 6BA6, 2-й ПЧ AMP 9. V1 6BQ7 ВЧ-усилитель 25. L10, 2-й трансформатор ПЧ, 456KC 10. V8 6CW4, Osc. 26. C90, 30 x 30 MF, 450 В 11. Y2 Crystal Transmit Synthesizer 27. J1, S0-239 соединение Турель канала 28. Транзисторный источник питания 13. Переключатель каналов 29. L20, Дроссель фильтра 14. V7 6AL11, Передача и запись. Osc 15. S-метр 16. L4 TVI TRAP
V-STROM 1050DE | ПРОДУКТЫ | SUZUKI MOTORCYCLE МИРОВОЙ САЛОН | МОТОЦИКЛ
V-STROM 1050DE
Мастер приключений.
Куда бы вы ни отправились.
Модель V-STROM 1050DE, принадлежащая к легендарной серии Suzuki V-STROM, создана, чтобы вдохновить вас на приключения. Исследуйте гравийную дорогу через лес, ведущую к скрытому горному озеру. V-STROM 1050DE открывает новые пути к удовольствиям, но при этом доставляет вас к месту назначения с комфортом и стилем.
- ПРОСМОТР 360°
- СПЕЦИАЛЬНЫЙ САЙТ
- 21-дюймовое переднее колесо со спицами
- Режим отключения задней ABS и режим G (гравий)
- Алюминиевая защита двигателя
- Цветная многофункциональная приборная панель
- Основные характеристики
— Suzuki Intelligent Ride System (S.I.R.S.) — это надежный набор новейших электронных систем Suzuki, в том числе двунаправленная система быстрого переключения передач, электронная система управления дроссельной заслонкой, система контроля тяги, переключатель режимов движения Suzuki (SDMS), а также система Easy Start.
— V-STROM 1050DE добавляет режим Gravel в систему контроля тяги, а также режим отключения заднего ABS для улучшения управляемости на гравийных дорогах или других грунтовых поверхностях.
— Индивидуальная геометрия шасси предназначена для обеспечения большей устойчивости и управляемости на гравии или плоской грязи, обеспечивая при этом удобную посадку и хорошо сбалансированное распределение веса спереди и сзади.
— Мощный V-образный двухцилиндровый двигатель объемом 1037 см3 отличается высоким линейным крутящим моментом в диапазоне средних оборотов и характером свободного вращения, что обеспечивает максимальную выходную мощность в диапазоне высоких оборотов. Двигатель также сочетает в себе исключительно высокую тягу, особенно в диапазоне низких оборотов, с хорошей топливной экономичностью, и при этом соответствует нормам выбросов Евро 5.
— проверенная двухлонжеронная рама из алюминиевого сплава легкая, но прочная. Это способствует отличной управляемости и маневренности, а также превосходной устойчивости как на дорогах с твердым покрытием, так и на проселочных тропах.
— V-STROM 1050DE оснащен колесами с проволочными спицами и 21-дюймовым алюминиевым передним колесным диском, обутым в шины с полублочным рисунком для большей устойчивости и контроля при рыхлении гравия и плоской грязи.
— Стильный дизайн представляет собой современную интерпретацию легендарного гоночного автомобиля Suzuki DR-Z Париж-Дакар.
Прямые, четкие линии, в том числе выдающийся дизайн носа, внешний вид четко отражает отличительную ДНК дизайна Suzuki, с более агрессивным, но утонченным видом, когда вы отправляетесь исследовать дикие тропы.— Индивидуальная 5-дюймовая многофункциональная приборная панель с цветным ЖК-дисплеем TFT оснащена четко читаемым дисплеем с большим количеством разнообразной информации.
— Высота сиденья водителя может быть увеличена на 20 мм с помощью регулятора высоты, хранящегося под сиденьем заднего сиденья. Сиденье водителя и пассажира спроектированы независимо друг от друга, чтобы обеспечить удобную жесткость и снизить утомляемость при длительных поездках.
— Ветровое стекло регулируется по вертикали на 50 мм с помощью быстросъемной рукоятки. Форма ветрового стекла разработана таким образом, чтобы обеспечить максимальный комфорт при поездках на дальние расстояния.
- Характеристики двигателя
— 90-градусный V-образный двухцилиндровый двигатель с жидкостным охлаждением объемом 1037 см3 DOHC обеспечивает достаточную мощность, большой крутящий момент и хорошую топливную экономичность, в то же время удовлетворяя требованиям стандартов на выбросы загрязняющих веществ Евро-5.
— Шестиступенчатая коробка передач оптимизирована для плавного переключения передач с первой по пятую, что делает ускорение быстрым и плавным, а передаточное число для шестой передачи делает езду на скоростях по шоссе более комфортной, приятной и легкой в управлении.
— Suzuki Clutch Assist System (SCAS) обеспечивает надежную работу и легкое прикосновение к рычагу сцепления, что помогает снизить утомляемость левой руки. В то же время он обеспечивает положительную передачу мощности при ускорении и более плавное замедление при переключении на пониженную передачу.
— В технологии Suzuki Dual Spark используются две иридиевые свечи зажигания, по одной на каждый цилиндр, что способствует плавной подаче мощности, низкому расходу топлива, низким выбросам, линейному отклику дроссельной заслонки, легкому запуску двигателя и стабильной работе на холостом ходу.
— Очень жесткие и легкие кованые поршни, разработанные с использованием FEM-анализа, обеспечивают идеальную жесткость, вес и долговечность.
— Поршни движутся внутри композитного электрохимического материала Suzuki (SCEM) — отверстия цилиндров с покрытием, которые встроены в верхнюю часть картера для снижения веса, увеличения срока службы, уменьшения трения и отличного отвода тепла.
— В электронных дроссельных заслонках не используются механические тросы. Ощущение дроссельной заслонки легкое, плавное и линейное. Дроссельная заслонка каждого корпуса дроссельной заслонки открывается и закрывается независимо, что обеспечивает более точное управление дроссельной заслонкой и более стабильную работу на холостом ходу.
— Выхлопная система 2-в-1 производит приятную ноту, которая подобает двигателю V-twin. Его высокоэффективный каталитический нейтрализатор помогает соответствовать нормам выбросов Евро 5, обеспечивая при этом максимальную выходную мощность и общую производительность.
— Полые выпускные клапаны, заполненные натрием, помогают снизить температуру в камере сгорания. Это не только приводит к повышению эффективности нагрузки и улучшению ощущений при работе двигателя, но также способствует повышению долговечности клапанов.
— Каждый цилиндр питается топливной форсункой с 10 отверстиями, расположенной после корпуса дроссельной заслонки на впускном коллекторе. Это создает хорошее распыление топлива для превосходной эффективности сгорания и низкого расхода топлива.
— TI-ISC (интегрированное управление скоростью холостого хода в корпусе дроссельной заслонки) является ключом к функции помощи V-STROM при низких оборотах, которая плавно регулирует скорость холостого хода во время старта с места и езды на низкой скорости для плавной подачи мощности и уменьшения возможности двигателя. задержка.
— В сочетании с эффективной выхлопной системой система Suzuki с пульсирующим вторичным впрыском воздуха (PAIR) нагнетает свежий воздух в выпускные отверстия для оптимизации контроля выбросов без ущерба для производительности.
— Высокая охлаждающая способность радиатора рассчитана на высокую мощность двигателя. Температура охлаждающей жидкости стабилизируется охлаждающим вентилятором с термостатическим управлением.
— Чтобы подчеркнуть двигатель, крышки головок цилиндров, крышки сцепления, крышки магнето и корпуса водяного насоса покрыты бронзой, что создает поразительный контраст с черным картером.
- Suzuki Intelligent Ride System (S.I.R.S.) Характеристики
— Надежная коллекция новейших электронных систем Suzuki была разработана, чтобы помочь вам оптимизировать рабочие характеристики в соответствии с вашими изменяющимися потребностями и предпочтениями вождения. Делая V-STROM 1050DE более управляемым, предсказуемым и менее утомительным в управлении, эти системы помогают вам ездить с большей уверенностью и спокойствием, будь то поездка на дальние расстояния, перевозка снаряжения или выезд с асфальтированных дорог, чтобы исследовать сельскую местность. тропы.
— Suzuki Drive Mode Selector (SDMS) предоставляет вам выбор из трех различных режимов выходной мощности двигателя, соответствующих условиям езды и вашему предпочтительному стилю. Работая совместно с системой контроля тяги Suzuki, SDMS обеспечивает пиковую мощность в каждом режиме, изменяя характер подачи мощности.
• Режим A – обеспечивает наиболее резкую реакцию дроссельной заслонки.
• Режим B – обеспечивает более умеренную приемистость.
• Режим C — обеспечивает самую мягкую реакцию дроссельной заслонки из трех режимов.
— Система контроля тяги Suzuki (STCS)* постоянно отслеживает скорость передних и задних колес, открытие дроссельной заслонки, частоту вращения двигателя и положение передачи. Он быстро снижает мощность двигателя, когда обнаруживает пробуксовку колес, регулируя угол опережения зажигания и подачу воздуха. STCS предлагает 4 настройки режима (плюс настройку OFF), чтобы вы могли более уверенно управлять дроссельной заслонкой, ограничивая пробуксовку заднего колеса в различных условиях езды.
• Режим 1 – для спортивной езды с минимальным вмешательством со стороны системы.
• Режим 2 — для езды по городу и обычных дорожных условий с идеально подобранным балансом.
• Режим 3 — для мокрой или скользкой дороги.
• Режим G (Гравий) – для езды по грунтовым поверхностям.
— Настройка режима G (гравий) задерживает опережение зажигания, чтобы помочь вам лучше преодолевать гравийные дороги, допуская некоторое скольжение при езде по грунтовым поверхностям. В результате мотоцикл остается управляемым, и вы по-прежнему получаете постоянную выходную мощность, которую хотите. Гравийный режим способствует большей уверенности и делает путешествие по грунтовым дорогам и проселочным тропам более захватывающим и приятным.
— Примечание. Поскольку режим G (гравий) допускает определенное проскальзывание задних колес, он не подходит для использования на дорогах с твердым покрытием.
— Система круиз-контроля поддерживает заданную скорость движения без использования дроссельной заслонки — полезная функция для поездок на дальние расстояния, которая может снизить утомляемость. Система позволяет выполнять настройки при движении на 2-й передаче или выше при частоте вращения двигателя от 2000 до 7000 об/мин, что соответствует скорости автомобиля примерно от 25 до 160 км/ч.
Удобная функция возобновления повторного включения системы и возврата к самой последней настройке скорости после отмены.— Электронная система управления дроссельной заслонкой Ride-by-wire представляет собой бескабельную систему, которая использует бортовой ECM для точного управления взаимосвязью между действием дроссельной заслонки и выходными характеристиками двигателя. Индивидуальные настройки настраиваются в соответствии с каждым из режимов SDMS. Система обеспечивает управляемость и точную реакцию, особенно при езде по гравийным дорогам.
— Двунаправленная система быстрого переключения передач позволяет переключаться вверх или вниз без использования рычага сцепления. При активации система обеспечивает чистое, шелковистое плавное переключение на повышенную передачу с непрерывным ускорением. Переключение на более низкую передачу также происходит быстро и плавно, отчасти благодаря гармоничному сочетанию автоматических сигналов без помощи рук и торможения двигателем.
Эта отличительная особенность улучшает впечатления от вождения, как только вы отправляетесь в путь, и вы сразу же почувствуете преимущества снижения усталости.— Suzuki Easy Start System позволяет запустить двигатель одним быстрым нажатием кнопки, не выжимая рычаг сцепления в нейтральном положении. Функция Easy Start, используемая в каждой поездке, делает вашу езду еще более приятной и удобной.
— Система помощи при низких оборотах облегчает управление мотоциклом в условиях частых остановок, помогая поддерживать обороты двигателя на холостом ходу для более плавного и легкого запуска.
— Тормозная система Motion Track объединяет данные о положении автомобиля от IMU с данными датчиков скорости передних и задних колес, чтобы обеспечить активацию антиблокировочной тормозной системы (ABS)** даже при наклоне в поворотах. Это помогает сохранить сцепление с дорогой и угол наклона, чтобы вы могли лучше проследить намеченную линию через поворот. Режим 1 обеспечивает минимальное вмешательство, тогда как режим 2 вмешивается более активно.
— Режим отключения задней ABS также предлагается для улучшения работы на гравии и других грунтовых поверхностях за счет отключения задней ABS.
— Комбинированная тормозная система обеспечивает торможение как передними, так и задними тормозами простым нажатием рычага переднего тормоза. Это может способствовать более уверенному торможению.
— Система Hill Hold Control автоматически включает задний тормоз на 30 секунд после остановки, когда автомобиль стоит лицом в гору на склоне, даже если вы отпускаете тормозной рычаг или педаль. Это помогает обеспечить более плавный перезапуск, не беспокоясь о том, что велосипед откатится назад.
— Система управления в зависимости от нагрузки распознает изменения условий нагрузки в любой момент и реагирует автоматически, регулируя тормозное давление, чтобы обеспечить стабильное торможение независимо от груза, который вы перевозите.
— Система управления, зависящая от уклона, регулирует давление в тормозной системе, предотвращая подъем заднего колеса и обеспечивая уверенное торможение даже при движении под уклон, постоянно контролируя положение и угол наклона мотоцикла.
— Вспомогательные технологии
— Инерциальный измерительный блок (IMU) объединяет акселерометры и гироскопы в одном компактном корпусе. 6-осевой IMU, поставляемый Bosch, измеряет угловую скорость и ускорение, чтобы постоянно отслеживать движение по тангажу, крену и рысканью. Некоторые из расширенных функций системы S.I.R.S., в том числе торможение гусеницы, круиз-контроль, управление в зависимости от уклона и контроль удержания на подъеме, используют данные, предоставляемые IMU.
— Локальная сеть контроллеров (шина CAN) позволяет различным датчикам и микроконтроллерам взаимодействовать друг с другом. Возможности, которые он предлагает, позволяют включать передовые системы, такие как тормоз движения, круиз-контроль, управление в зависимости от уклона, управление в зависимости от нагрузки и контроль удержания на подъеме.
— Модуль управления двигателем (ECM) имеет быстрый процессор и программу, которая эффективно управляет системой впрыска топлива, дроссельной заслонкой, зажиганием, круиз-контролем и другими электрическими функциями.
— Блок ABS от Bosch компактный и легкий, работает с IMU. Он реализует такие системы, как тормоз движения, управление на подъеме, управление в зависимости от нагрузки и управление в зависимости от уклона.
* Система контроля тяги не заменяет управление дроссельной заслонкой водителя. Он не может предотвратить потерю сцепления с дорогой из-за превышения скорости, когда водитель входит в поворот и/или тормозит. Он также не может предотвратить потерю сцепления с передним колесом.
** АБС не предназначена для сокращения тормозного пути. Пожалуйста, всегда двигайтесь с безопасной скоростью для дорожных и погодных условий, в том числе на поворотах.
- Характеристики шасси
— алюминиевая рама с двумя лонжеронами, являющаяся частью традиционной алюминиевой рамы V-STROM, отличается прочностью и сбалансированным весом и жесткостью для оптимальной управляемости на различных типах дорог. Он включает в себя алюминиевые отливки и экструдированные алюминиевые профили, чтобы придать необходимую гибкость и прочность всей жесткой конструкции из сплава.
Поручни сиденья рамы хорошо выдерживают входную нагрузку от грунтовых поверхностей.— геометрия шасси V-STROM 1050DE отличается более длинной колесной базой, более длинным передним углом, большим дорожным просветом и более широкой рукояткой руля, чем у V-STROM 1050, что обеспечивает устойчивость и управляемость, которые идеально подходят для езды по грунтовым поверхностям, обеспечивая при этом удобную посадку. . Он также включает в себя более длинный алюминиевый маятник с повышенной жесткостью на кручение для поддержки увеличенного хода подвески и более длинной колесной базы, что обеспечивает большую устойчивость и маневренность при езде по гравийным дорогам.
— Полностью регулируемая перевернутая передняя вилка KYB диаметром 43 мм обеспечивает спортивную и в то же время мягкую езду в самых разных условиях. Ноги вилки имеют регулируемую предварительную нагрузку пружины, а также регуляторы силы сжатия и отбоя.
— Моноблочные 4-поршневые передние тормозные суппорты Tokico с радиальным креплением соединены с двойными дисками с плавающим креплением диаметром 310 мм.
Эти эффективные суппорты подключены к ABS и комбинированным тормозным системам для надежного торможения.— Колеса с проволочными спицами, обутые в 21-дюймовый алюминиевый обод спереди, лучше выдерживают удары при движении по тропам и другим неровным поверхностям с превосходной устойчивостью и контролем.
— Большие 21-дюймовые передние и 17-дюймовые задние покрышки Dunlop TRAILMAX MIXTOUR для приключений имеют полублочный рисунок протектора и специально разработанную внутреннюю структуру, которые обеспечивают надежное сцепление и производительность, необходимые при движении по открытым трассам.
— Конструкция переднего крыла из трех частей образует более прочное и жесткое крепление к вилке и рассчитана на то, чтобы выдерживать удары и удары по неровной поверхности, такой как гравийные дороги.
— В конических алюминиевых рулях используются более толстые трубки и более мягкий алюминий, чтобы сгибаться в нужной степени и лучше поглощать удары, чтобы облегчить захватывающие движения по неровной поверхности для ваших рук и рук.
Широкая рукоятка улучшает управляемость, особенно когда вы стоите на подножках, чтобы преодолевать неровные поверхности.— Широкие и прочные на вид стальные подножки обеспечивают большую устойчивость, когда вы стоите на подножках во время езды.
— Конструкция сиденья с фиксированной высотой снижает вес и обеспечивает большую жесткость. Это прочное сиденье лучше выдерживает входную нагрузку при езде по грунтовым поверхностям и легко приспосабливается к смещению веса, когда вы меняете положение, чтобы освоить местность. Дополнительные более высокие и более низкие сиденья также доступны в качестве оригинальных аксессуаров Suzuki.
— Боковые стороны двухцветного сиденья покрыты текстурным материалом с высоким сцеплением, который помогает вам и вашему пассажиру оставаться на связи с мотоциклом.
— Изящное шасси благодаря узкому V-образному двигателю, топливному баку и аккуратному сиденью позволяет вашим ногам легко доставать до земли.
— Топливный бак имеет вместительный 20 л, а его форма и защитный кожух были разработаны для тонкого соединения бака и сиденья, что повышает комфорт при езде.
— Дымчатое ветровое стекло предназначено для обеспечения максимальной видимости при движении по проселочным дорогам и дорогам с гравийным покрытием. Даже при небольшой высоте это ветровое стекло эффективно снижает шум ветра и предотвращает удары, обеспечивая комфорт водителю.
— Зеркала дополняют строгий стиль V-STROM 1050DE дизайном, который также обеспечивает превосходное визуальное подтверждение движения.
— Еще одна готовая к бездорожью экипировка V-STROM 1050DE включает прочную алюминиевую защиту двигателя, входящую в стандартную комплектацию, и прочную приводную цепь.
— Алюминиевая защита днища с гладкой поверхностью и обработкой алюмитом защищает переднюю часть двигателя от грязи и другого мусора.
— Устойчивая центральная подножка помогает при обслуживании мотоцикла или погрузке багажа.
— прочная дополнительная дуга входит в стандартную комплектацию и защищает раму и другие уязвимые части в случае падения велосипеда. Он также удобен для установки продаваемого отдельно комплекта противотуманных фар или других аксессуаров.
- Электрическая функция
— Многофункциональная приборная панель с 5-дюймовым цветным ЖК-дисплеем TFT дает вам полную информацию обо всех системах и настройках велосипеда, а также предоставляет важную информацию о рабочем состоянии в режиме реального времени. Тахометр также служит программируемым индикатором оборотов.
— На ЖК-дисплее отображаются спидометр, тахометр, запас хода, настройка круиз-контроля, скорость возобновления круиз-контроля, настройка контроля удержания на подъеме, одометр, двойной счетчик пройденного пути, положение передачи, температура воды, температура окружающей среды, индикатор замерзания, индикатор оборотов двигателя, Средний расход топлива, мгновенный расход топлива, режим SDMS, режим ABS, отключение ABS сзади, режим контроля тяги, Quick Shift (вкл./выкл.), указатель уровня топлива, 12-часовой формат, вольтметр и напоминание о сервисном обслуживании.
— ЖК-дисплей также имеет функцию, позволяющую отображать большие всплывающие предупреждения и оповещения.
Ручное или автоматическое переключение между дневным (белым) и ночным (черным) режимами отображения позволяет максимально увеличить видимость в любое время и в любой ситуации вождения.— Переключатели на руле предназначены для интуитивно понятного управления, чтобы максимально упростить и повысить эффективность работы, чтобы вы могли получить доступ ко всем элементам управления, не отвлекаясь от дороги.
— Выбор режимов и выполнение настроек и регулировок для каждого S.I.R.S. систему можно сделать, просто нажимая переключатели MODE и UP/DOWN на левом руле. Кроме того, вы можете быстро включить или возобновить круиз-контроль с помощью специальной кнопки на правом переключателе на руле.
— USB-порт удобно расположен с левой стороны приборной панели. Этот плавкий порт идеально подходит для подзарядки смартфонов.
— Розетка постоянного тока 12 В находится под пассажирским сиденьем. Эту удобную розетку можно использовать для зарядки или питания ряда электрических устройств.
— Обтекатель оснащен многоуровневой прямоугольной светодиодной фарой для отличного освещения дороги и тропы.
— Задний светодиодный фонарь и стоп-сигнал с прозрачными линзами обеспечивают хорошую видимость, низкое энергопотребление и превосходную долговечность.
— Легкие светодиодные указатели поворота с малой потребляемой мощностью яркие и хорошо видны.
- Дополнительные функции
— Владельцам V-STROM 1050DE доступен широкий выбор оригинальных аксессуаров Suzuki, которые помогут вам наслаждаться велопоходами.
— Верхний и боковой кожухи доступны в алюминиевом или пластиковом исполнении. Оба прочные, устойчивые к атмосферным воздействиям, позволяют брать с собой все снаряжение для длительных прогулок и спроектированы таким образом, чтобы не мешать управляемости или устойчивости V-STROM 1050DE, даже когда прикреплен загруженный кейс.
— В качестве опции доступны более высокие или более низкие сиденья. Низкое сиденье можно опустить примерно на 30 мм, чтобы дать большему количеству гонщиков больший контроль и уверенность, когда велосипед остановлен, а высокое сиденье увеличивает высоту примерно на 30 мм, чтобы удовлетворить предпочтения гонщика.
— Комплект ярких светодиодных противотуманных фар прочно крепится к штанге для аксессуаров*, обеспечивая лучшую видимость при езде в суровых условиях и повышая привлекательность мотоцикла для приключений.
— Обогреватель рукояток нагревает всю поверхность рукояток и предлагает три уровня нагрева, чтобы обеспечить больший комфорт в самых разных условиях езды.
— В комплект входят дополнительные тумблеры замка, соответствующие ключу зажигания мотоцикла, так что вы можете добавить дополнительный багаж Suzuki и получить удобство управления одним ключом*.
* Не относится к алюминиевому верхнему или боковому кофру Suzuki.
- Оригинальные аксессуары Suzuki
Suzuki предлагает богатую линейку оригинальных аксессуаров для V-STROM 1050/DE, которые облегчат вашу поездку.
Верхний и боковой кофры
Эти прочные, устойчивые к атмосферным воздействиям кофры позволяют переносить все ваше снаряжение для длительной прогулки и не мешают работе или устойчивости V-STROM 1050/DE даже с прикрепленными загруженными кейсами.
. Алюминиевый верхний кофр: максимальная загрузка 3 кг и объем кофра 38 л. Набор алюминиевых боковых кофров: максимальная загрузка 3 кг и емкость 37 л каждый. Также доступны пластиковые верхние и боковые корпуса. Пластиковый верхний кейс: максимальная загрузка 5 кг и емкость кейса 35 л. Набор пластиковых боковых кейсов: максимальная загрузка 5 кг каждый и емкость кейса 26 л (справа) и 29 л.Л (слева). Пожалуйста, используйте эти предметы на скорости менее 130 км/ч.Варианты с низким и высоким сиденьем
Низкие сиденья доступны для моделей V-STROM 1050 и V-STROM 1050DE с заниженной высотой сиденья примерно на 30 мм, чтобы дать большему количеству водителей больший контроль и уверенность при остановке велосипеда. V-STROM 1050DE также предлагает вариант с высоким сиденьем, которое увеличивает высоту сиденья примерно на 30 мм.
Обогреватель рукояток
Обогревает всю поверхность рукояток и предлагает три уровня нагрева, обеспечивая больший комфорт в самых разных условиях езды.
Комплект светодиодных противотуманных фар
Эта яркая светодиодная противотуманная фара прочно крепится к стержню для принадлежностей*, обеспечивая лучшую видимость при езде в суровых условиях и подчеркивая привлекательность стиля мотоцикла для приключений. * Дополнительная планка входит в стандартную комплектацию V-STROM 1050DE и доступна в качестве оригинального аксессуара для V-STROM 1050.
*Щелкните по значку
