Индукционная плита подключение. Подключение индукционной плиты: особенности монтажа и схемы подключения

Как правильно подключить индукционную варочную панель к электросети. Какой кабель выбрать для подключения. Схемы подключения индукционных плит на 220В и 380В. Частые ошибки при самостоятельном монтаже.

Содержание

Особенности подключения индукционных варочных панелей

Индукционные варочные панели становятся все более популярными благодаря своей энергоэффективности и удобству использования. Однако их подключение имеет ряд особенностей, которые необходимо учитывать:

  • Требуется отдельная линия электропитания с автоматом защиты
  • Необходим кабель достаточного сечения (от 2,5 мм² для однофазного и от 4 мм² для трехфазного подключения)
  • Обязательно наличие заземления
  • Рекомендуется установка УЗО для дополнительной защиты
  • Подключение должно выполняться квалифицированным электриком

Соблюдение этих требований обеспечит безопасную и корректную работу индукционной плиты.

Выбор кабеля для подключения индукционной плиты

Правильный выбор кабеля — один из ключевых моментов при подключении индукционной варочной панели. От этого зависит безопасность и надежность работы техники. На что обратить внимание при выборе кабеля?


  • Сечение проводников должно соответствовать мощности плиты:
    • До 3,5 кВт — 3×2,5 мм²
    • 3,5-5,5 кВт — 3×4 мм²
    • 5,5-7,2 кВт — 3×6 мм²
    • Свыше 7,2 кВт — 3×10 мм²
  • Рекомендуется использовать медный кабель марок ВВГнг или NYM
  • Обязательно наличие заземляющего проводника
  • Кабель должен быть рассчитан на температуру не менее 70°C

Правильно подобранный кабель обеспечит стабильное электропитание и защитит от перегрева проводки.

Схемы подключения индукционных варочных панелей

Существует два основных варианта подключения индукционных плит — однофазное (220В) и трехфазное (380В). Рассмотрим особенности каждой схемы:

Однофазное подключение (220В)

Применяется для плит мощностью до 3,5-4 кВт. Схема подключения:

  • Фазный провод (коричневый) — на клемму L
  • Нулевой провод (синий) — на клемму N
  • Заземление (желто-зеленый) — на клемму PE

Трехфазное подключение (380В)

Используется для мощных плит от 7 кВт. Схема подключения:

  • Три фазных провода (коричневый, черный, серый) — на клеммы L1, L2, L3
  • Нулевой провод (синий) — на клемму N
  • Заземление (желто-зеленый) — на клемму PE

Выбор схемы зависит от мощности плиты и имеющейся электросети. Трехфазное подключение позволяет равномерно распределить нагрузку.


Пошаговая инструкция по подключению индукционной варочной панели

Подключение индукционной плиты требует определенных навыков и знаний. Рекомендуется доверить эту работу профессиональному электрику. Однако, если вы решили выполнить подключение самостоятельно, следуйте этой инструкции:

  1. Обесточьте линию электропитания на щитке
  2. Проверьте отсутствие напряжения индикаторной отверткой
  3. Подведите кабель нужного сечения от щитка к месту установки плиты
  4. Снимите защитную крышку клеммной колодки на плите
  5. Подключите провода согласно схеме (см. выше)
  6. Надежно затяните винтовые зажимы на клеммах
  7. Установите защитную крышку на место
  8. Включите автомат на щитке и проверьте работу плиты

При возникновении сомнений на любом этапе лучше обратиться к специалисту. Неправильное подключение может привести к поломке техники и даже пожару.

Частые ошибки при самостоятельном подключении индукционных плит

При самостоятельном подключении индукционных варочных панелей нередко допускаются ошибки, которые могут привести к некорректной работе или выходу техники из строя. Рассмотрим наиболее распространенные из них:


  • Использование кабеля недостаточного сечения, что приводит к перегреву проводки
  • Отсутствие заземления или его неправильное подключение
  • Подключение мощной плиты через обычную бытовую розетку
  • Неправильное соединение проводов в клеммной колодке
  • Отсутствие отдельного автомата защиты для линии питания плиты

Чтобы избежать этих ошибок, внимательно изучите инструкцию к плите и схему подключения. При наличии сомнений лучше обратиться к квалифицированному электрику.

Требования к электропроводке для индукционных плит

Для безопасной и эффективной работы индукционной варочной панели необходимо соблюдать определенные требования к электропроводке:

  • Наличие отдельной линии электропитания от щитка до места установки плиты
  • Установка отдельного автоматического выключателя подходящего номинала (обычно 32-40А)
  • Использование трехжильного медного кабеля с сечением, соответствующим мощности плиты
  • Обязательное наличие заземляющего проводника
  • Рекомендуется установка УЗО с током утечки 30 мА
  • Все соединения должны быть выполнены в распределительных коробках или клеммниках

Соблюдение этих требований обеспечит надежную и безопасную эксплуатацию индукционной плиты на протяжении долгого времени.


Меры безопасности при подключении индукционной варочной панели

Безопасность при работе с электрооборудованием — ключевой момент. При подключении индукционной плиты соблюдайте следующие меры предосторожности:

  • Перед началом работ обесточьте линию электропитания на щитке
  • Используйте инструменты с изолированными рукоятками
  • Проверяйте отсутствие напряжения индикаторной отверткой
  • Не работайте с электропроводкой в одиночку
  • Не выполняйте подключение во влажном помещении
  • Используйте средства индивидуальной защиты (диэлектрические перчатки, коврик)
  • При любых сомнениях обращайтесь к профессиональному электрику

Помните, что неправильное подключение может привести не только к поломке техники, но и к серьезным травмам. Безопасность должна быть на первом месте.


Как подключить индукционную варочную панель к сети. Какой провод нужен?

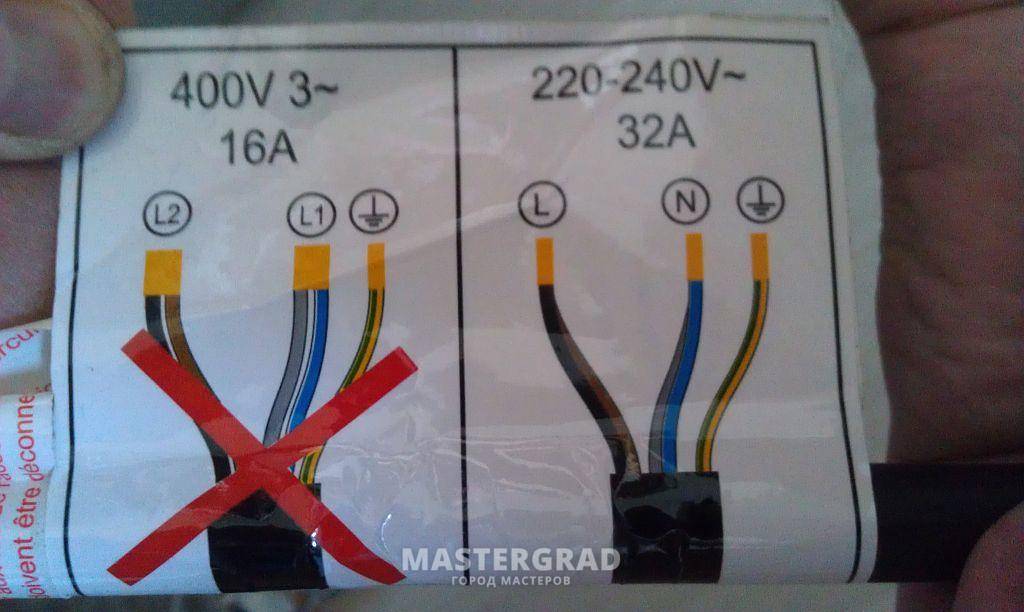

Подключение индукционной варочной панели к 3-фазной (400 В) или 1-фазной (230 В) установке всегда должно выполняться квалифицированным электриком с опытом работы. Если вы сами не знаете, как подключить индукционную систему дома, обратитесь за помощью к специалисту. Безопасность — это самое главное!

Чтобы избежать перегрузки электрической установки, рекомендуется устанавливать индукционную варочную панель на полностью независимую отдельную электрическую цепь с соответствующей защитой. На сайте https://dcl.com.ua/production/magnetik/ вы найдете предложения качественных шнуров питания с литыми штепсельными вилками для бытовой техники с гарантией от производителя.

Кроме того, важно использовать соответствующее поперечное сечение соединительного кабеля, т.е. кабеля в стене. Вам понадобится хороший электрик с квалификацией SEP, который сможет вмонтировать электрическую проводку для кухни.

Подключение индукционной варочной панели

Независимо от того, какую индукционную плиту вы купили или планируете купить, ее подключение должно производиться в соответствии с рекомендациями данного производителя. Любое другое подключение (даже если оборудование работает) аннулирует гарантию (в случае покупки новой плиты)!

Индукционная плита. Какие провода использовать?

Согласно рекомендациям большинства производителей, минимальное сечение соединительного кабеля (от коробки с защитой от перенапряжения до пластины) должно составлять:

  • Для 3-фазной установки (400 В) используется кабель сечением не менее 5×2,5 мм2.
  • Для 1-фазной установки (230 В) используется кабель не менее 3×4 мм2.
  • Какой нужен электрический провод к индукционной варочной панели?

Так много рекомендаций производителей… Теперь немного из жизненного опыта. Особенно, когда речь идет о 1-фазной установке, подключение пластины на кабеле 4 мм2 (рекомендуется большинством производителей), очевидно, имеет смысл и оправданно. Тем не менее, часто случается, что в доме или квартире у нас уже есть кабель 2,5 мм2, и мы не хотим разгромить всю квартиру только для подключения индукции на кухне.

Использование провода 2,5 мм2 к индукционной варочной панели (разумеется, если он рассчитан на 230 В), может иметь место по нескольким причинам:

Максимальная нагрузка на кабель 2,5 мм2 составляет 30 А, т. е. при установке на 230 В почти 7 кВт (почти точно максимальная мощность индукционных плит).

Даже если они имеют мощность 7,2 или 8 кВт, однофазные индукционные плиты никогда не достигают этой мощности. Никогда! Контроллер, включающий соответствующие индукционные поля, всегда переключает напряжение таким образом, что плата достигает мощности около 3,5-4 кВт за один раз. Даже если мы готовим во всех индукционных полях (есть исключения!)

Очень часто (особенно в блоках) провод между счетчиком и коробкой с защитой имеет сечение 2,5мм2. В этом случае использование кабеля 4 мм2 для доступа к приемнику (плате) не имеет смысла! Никогда не увеличивайте поперечное сечение провода, если оно уменьшено.

Всегда лучше следовать рекомендациям производителя и выбирать провод большего сечения.


Как подключить индукционную панель к электросети своими руками

Варочные поверхности, которые интегрируются в столешницу, превосходят классические газовые и электрические плиты по разным характеристикам. Они славятся обширным набором функций, простотой управления и экономичностью. Поэтому многие люди желают реализовать подключение варочной панели к электросети своими руками.

Содержание

  1. Монтаж электрической варочной панели
  2. Как правильно подобрать сечение кабеля
  3. Как выбрать розетку и вилку
  4. Варианты подключения к сети
  5. Схемы подключения индукционной варочной панели
  6. Подключение индукционной варочной панели в щитке
  7. Частые ошибки при подключении

Монтаж электрической варочной панели

Чтобы разобраться, как подключить варочную поверхность к источнику электроснабжения, следует ознакомиться с принципом ее работы и конструктивным исполнением. По показателям производительности ведущие модели индукционных плит практически не отличаются от традиционных электроплит. Поэтому для их работы требуется силовая линия в 380 В и подходящая разводка. Под панель протягивается отдельный кабель, который должен соответствовать ряду требований.

  • Если в жилище используется однофазная сеть, придется приобрести медный кабель сечением 6 мм². Для трехфазных сетей подходят модели сечением 2,5 мм².
  • При наличии отдельной линии потребуется монтаж УЗО — специального защитного устройства на 32 или 40 А.

Схема подключения варочной панели определяется ее типом. На рынке доступны зависимые и независимые модели. Первые используются вместе с духовкой, а вторые — в качестве самостоятельного оборудования. Их подключают к электрической сети с помощью специальной коробки на входе. Еще этот прибор используется для разводки проводов к зонам нагрева.

В продаже есть интегрируемые плиты с рапидными нагревателями. Они предусматривают отдельную разводку для каждого нагревательного элемента.

Особым спросом пользуются индукционные панели. Для них характерна высокая производительность и функциональность. Однако установка электрических приборов требует особых навыков и знаний. Поэтому подключение индукционной плиты лучше доверить специалистам, чтобы минимизировать ошибки.

Как правильно подобрать сечение кабеля

Чтобы подключить варочную панель к электросети, необходимо проложить отдельную линию электропроводки с распределительного щитка. При этом нельзя подключать ее к общей коробке или схеме смонтированных розеток.

В качестве кабеля используются трехжильные медные модели марки ВВГнГ-LS или NYM. Особое внимание уделяется сечению проводников. Оно подбирается с учетом стандартов ГОСТа и ПУЕ (свод правил СП31-110-2003), которые предусматривают, что минимальное сечение составляет 6 мм².

Если мощность варочной поверхности составляет меньше 7 кВт, а в будущем вы не собираетесь покупать более мощную плиту, расчет можно проводить по такой таблице:

  1. До 3,5 кВт — ВВГнГ-Ls 3*2,5.
  2. До 5,5 кВт — ВВГнГ-Ls 3*4.
  3. До 7,2 кВт — ВВГнГ-Ls 3*6.
  4. До 8,8 кВт — ВВГнГ-Ls 3*10.

Если в помещении уже проложен кабель 3*2,5 мм², но его сечения недостаточно для производительности панели (7,2 кВт), необязательно повторно штробить стены.

Для повышения безопасности подключения можно выполнить 2 действия:

  1. Поставить в щитке выключатель, руководствуясь номинальным сечением кабеля.
  2. Выбрать оптимальный режим работы, при котором вероятность включения всех конфорок будет минимальной.

Если вы не определились с моделью варочной поверхности, используйте кабель сечением 6 мм².

Как выбрать розетку и вилку

Если при подключении панели Электролюкс, Bosch, Gorenje, Hansa или любой другой модели не предусмотрено прямое соединение с кабелем, потребуется приобрести и установить отдельную розетку. Применение вилки считается наиболее удобным вариантом в плане обслуживания и эксплуатации. Это обусловлено тем фактом, что при влажной уборке вы сможете обесточить панель изъятием вилки. Если розетка отсутствует, вам придется постоянно отключать автомат в распределительном щитке.

Специалисты рекомендуют устанавливать розетку на удобной высоте. Оптимальное расстояние от напольного покрытия должно составлять не больше 90 см. Однако фиксировать розетку у самого пола тоже нельзя, поскольку это повышает вероятность короткого замыкания при затоплении или протечках водопровода.

  • Подрозетник не нужно ставить на одном уровне с панелью. Лучше закрепить его справа или слева от прибора.
  • Если вы планируете приобрести духовой шкаф, то розетка размещается ниже уровня духовки.

Для подключения электрической варочной панели невысокой мощности (до 3,5 кВт) разрешается монтаж евророзетки с подходящей вилкой. Однако она будет подвергаться перегреву из-за больших нагрузок.

Если изначально использовался кабель сечением 3*6 мм², подключить его к контактам вилки будет проблематично. Поэтому оптимальное решение — покупка специальной вилки и розетки для варочных поверхностей, которые рассчитаны на ток до 40 А.

  • При подключении панели Electrolux, Bosch или другого прибора мощностью от 3,5 кВт использование простой вилки и розетки запрещается.
  • Специфика размещения проводов фазы и нуля в розетке не влияет на работу оборудования. Главное — правильно соединить жилу заземления.

Что касается монтажа вилки, то здесь важно придерживаться «полярности». Ведущие производители указывают ее с помощью маркировки. Чтобы не перепутать ноль с фазой, следует воспользоваться мультиметром или индикаторной отверткой.

В процессе подключения вилки потребуется подходящий провод. В большинстве случаев он продается в комплекте. Но если штатный кабель отсутствует, вы можете воспользоваться трехжильным проводом ПВС. Его сечение подбирается с учетом мощности устройства.

Варианты подключения к сети

Варианты соединения плиты с системой электроснабжения определяются особенностями ее модели и указываются в инструкции. Так, при подключении панели Bosch к электросети используются схемы в 3 или 4 провода.

На этапе монтажа разводки к сети 220 В у пользователей возникает масса сложностей. Проблема усугубляется в тех случаях, если число кабелей в панели не сопоставимо с количеством проводов в сети. В качестве примера можно рассмотреть плиту Hansa, которая подключается по схеме 6 проводов.

Если электрическая сеть состоит из 3 линий, подключить ее достаточно просто. Для этого понадобится приобрести несколько перемычек или изготовить их своими руками.

В процессе подключения плиты необходимо тщательно изучить инструкцию и соблюдать такую последовательность действий:

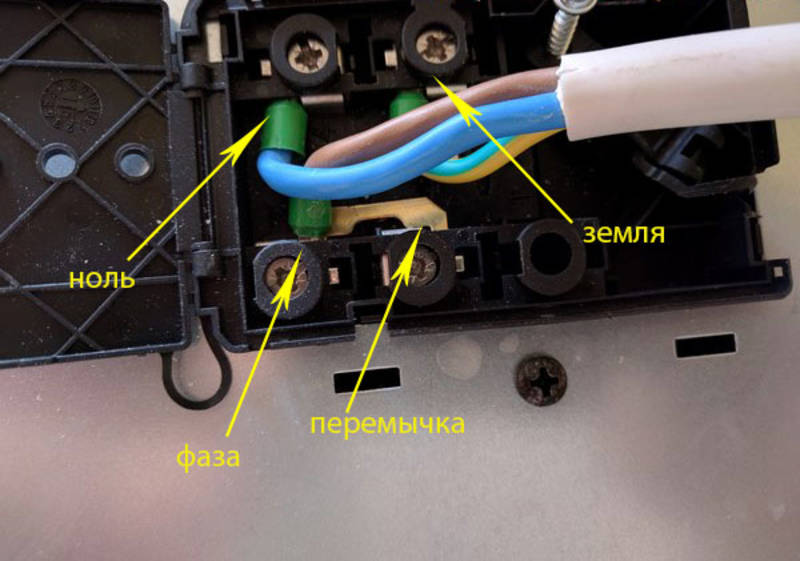

  1. Для начала нужно найти крышку на обратной стороне панели и открыть ее с помощью отвертки.
  2. Под крышкой расположены клеммы.
  3. Если количество клемм составляет 6 шт., а кабелей всего 3, понадобится выполнить стыковку контактов. Для этого 3 провода с соответствующими фазами подключаются друг к другу. Потом производится монтаж одного нулевого кабеля к следующему для получения 3 линий.
  4. При наличии перемычек подключение индукционной варочной панели будет максимально простым. Достаточно состыковать провода сети и прибора между собой.

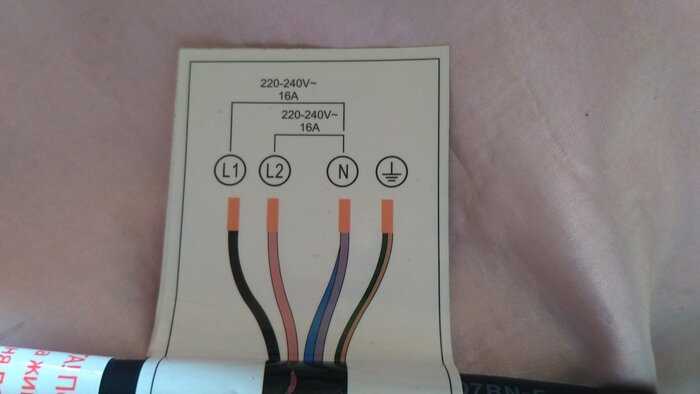

Схемы подключения индукционной варочной панели

При монтаже панелей принято использовать 2 основные схемы:

  1. В 3 провода.
  2. В 4 провода.

Вариант трехфазного подключения предусматривает использование специальных проводов с 5 медными элементами сечением 2,5 мм². При этом тип кабеля особой роли не играет. Для этой схемы подходят одножильные и многожильные модели.

  • Перед подключением варочной поверхности к электросети следует убедиться, что сеть обесточена. Перемычку используют только для 2 кабелей с нулевой полярностью и маркировкой N.
  • Фазные провода подключаются по одному к каждой схеме. Подробные изображения или видеоинструкции упрощают процесс монтажа плиты.

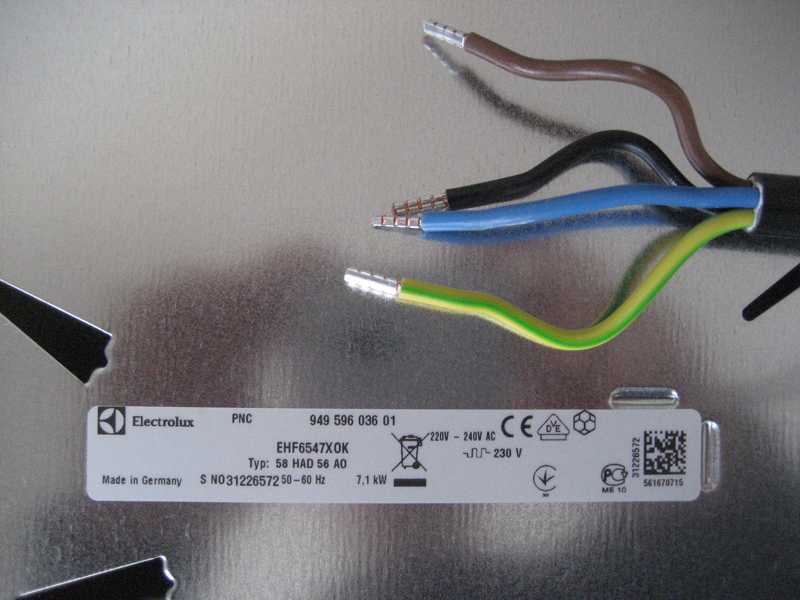

  • В большинстве случаев используются разноцветные кабели с красной, желтой или зеленой расцветкой.

Ведущие производители варочных поверхностей практикуют схему подключения в 4 провода и поставляют в комплекте с оборудованием подходящий шнур. Но это не всегда является преимуществом, поскольку кабели путаются в процессе монтажа. Шнур состоит из 4 проводов:

  1. Ноль.
  2. Земля.
  3. 2 линии фазы.

Процесс монтажа начинается с открытия крышки на тыльной стороне прибора. Под ней расположены все рабочие элементы и клеммы.

Дальше нужно найти выход «земля» с привычным желто-зеленым цветом. Возле него находится перемычка с 2 входами, которая используется для объединения 2 выходов под фазы. Они имеют латинскую маркировку L1 и L2 и отличаются цветом — черный и коричневый. Первые нуждаются в тщательной изоляции, а последние применяются только для подключения вилки.

Подключение индукционной варочной панели в щитке

Индукционная плита и духовка подключаются к щитку только с помощью УЗО и диффузного или дифференциального автомата с током 30 мА. Запрещено устанавливать панель с помощью простого автомата с тепловым расцепителем.

Если к плите уже проведен кабель, но его сечение не соответствует требуемому значению, можно поставить специальный выключатель, используя номинальное сечение провода. Однако плита не сможет работать на полную мощность, и вы не сможете одновременно запустить все конфорки.

Индукционная панель подключается по следующей схеме:

  1. В щитке провод фазы подводится к нижней клемме с маркировкой 2.
  2. Нулевая жила (в большинстве случаев имеет синий цвет) соединяется с нижней клеммой, где указана маркировка N.
  3. Желто-зеленая жила выполняет функции защитного заземления и подключается по аналогичному принципу.

Частые ошибки при подключении

При самостоятельном подключении плиты возможны различные ошибки и просчеты. Нередко они вызывают сбои в работе оборудования или приводят к воспламенениям. Чтобы исключить их, следует учитывать такие требования:

  1. Категорически запрещено использовать простую вилку и розетку в 16 А для индукционных панелей мощностью от 3,5 кВт.
  2. Если сечение кабеля составляет 2,5 мм, его нельзя использовать для плит мощностью от 7 кВт.
  3. При отсутствии фазной перемычки на одной из клемм часть конфорок перестанет функционировать, или плита не включится.

Нередко пользователи жалуются на странную работу варочной панели, утверждая, что она произвольно включается и выключается. Подобная проблема возникает не из-за ошибочного подключения проводов, а по причине срабатывания защиты от детей. Такая функция присутствует на большинстве современных плит и запускается при хаотичном нажатии клавиш управления. Кроме того, в продаже доступны приборы с опцией распознавания посуды — если на конфорке отсутствует кухонная утварь, она не запустится.

Если во время запуска плиты срабатывает только половина конфорок, а другие демонстрируют остаточное тепло, возможно, были допущены ошибки при подключении. Такое явление возникает при однофазном подключении трехфазных систем. Панель автоматически ограничивает подачу тока.

Для устранения проблемы необходимо ознакомиться с инструкцией и схемой, а потом внести изменения.

Подключить индукционную варочную плиту в квартире или частном доме несложно. Однако такой процесс требует от каждого пользователя повышенного внимания и ответственности. Перед началом работ следует учесть ряд факторов, включая мощность сети, число фаз и параметры проводов, проложенных между плитой и распределительным щитком.

Рекомендуем к прочтению — схема подключения трехфазного двигателя.

Как установить газовую, электрическую или индукционную варочную панель

Хотя это может показаться пугающей задачей, обновление вашей варочной панели может быть довольно простым процессом, особенно если вы просто заменяете варочную панель старой модели на более новую. Этапы установки остаются примерно одинаковыми независимо от типа варочной панели, поэтому вы можете использовать это руководство, чтобы пройти через основной процесс установки газовой, электрической или индукционной варочной панели с 4 или 5 конфорками.

Обратите внимание, что данное руководство является обзорным, и если для установки требуется изменить конфигурацию вашей кухни, проложить новые газопроводы или электропроводку, возможно, лучше нанять профессионала.

Инструменты и расходные материалы, необходимые для установки варочной панели

Держите руководство пользователя под рукой. Конкретные инструкции и подробный список инструментов, которые вам понадобятся, будут в вашем руководстве. Как минимум вам потребуется:

Инструменты:

Для газовой установки:

Расходные материалы:

  • Герметик для труб03

  • Кисть

Установка электрической, газовой или индукционной плиты: шаг за шагом

Готовясь к завершению установки, вы можете попросить помощи у друга, особенно при снятии старой варочной панели, так как она может быть довольно тяжелой. Также чрезвычайно важно, чтобы вы отключили электроэнергию от блока предохранителей и выключили газовую линию.

Хотя это общие шаги по установке варочной панели, инструкции будут различаться в зависимости от производителя и от того, устанавливаете ли вы газовую или электрическую варочную панель. Кроме того, при использовании индукционной варочной панели установка выполняется так же, как и при установке электрической варочной панели. Обязательно следуйте инструкциям производителя по установке вашей конкретной модели варочной панели.



Шаг 1: Отсоедините и проверьте источник топлива

Перед отсоединением старой варочной панели сфотографируйте или пометьте проводку, так как новая варочная панель будет подключаться таким же образом. В зависимости от источника топлива, который требуется для вашей варочной панели, существуют две разные установки. Если вы заменяете индукционную или электрическую варочную панель, то для подключения и источника топлива потребуется распределительная коробка под варочной панелью. При замене газовой варочной панели для подключения потребуется газовая линия.



Установка электрической плиты:

Проверьте правильность напряжения и силы тока для электрической плиты

  • Если вы заменяете старую плиту, то, скорее всего, у вас уже есть распределительная коробка, которая должна быть не менее 240 вольт.

  • Дважды проверьте, что ваша старая варочная панель имеет ту же силу тока, что и новая варочная панель, поскольку некоторые старые модели имеют только 30-амперную цепь. Новые модели варочных панелей, как правило, имеют схему на 40 или 50 ампер.

  • Если у вас нет распределительной коробки или у вас нет требуемой силы тока, вам следует нанять профессионала для этой установки.



Установка газовой варочной панели:

Отсоедините варочную панель от газовых линий
  • Удалите остатки газа в вашем диапазоне, включив конфорки на несколько секунд в хорошо проветриваемом помещении.

  • При отсоединении гибкого газового шланга проверьте его на износ.

  • Если износа нет, можно использовать тот же шланг, но при наличии повреждений заменить его новым.

  • Перекройте подачу газа, повернув переключатель перпендикулярно клапану, ослабьте и снимите гибкий газовый шланг с помощью гаечного ключа.



Шаг 2. Снятие существующей варочной панели со столешницы

Прежде чем приступить к снятию старой варочной панели, отключите все электричество в блоке предохранителей во избежание травм. Убедитесь, что питание полностью отключено, используя тестер цепи на каждом проводе в цепи, чтобы быть в безопасности. Если индикатор тестера цепи загорается, это означает, что питание все еще есть и его необходимо отключить.

  • Удалите с варочной панели все съемные детали, такие как конфорки и/или решетки, а также герметик или замазку.

  • Освободите место для работы, сняв дверцы шкафа или ящики.

  • Старая варочная панель будет тяжелой, поэтому вам понадобится второй человек, который поможет вам ее поднять.

  • Чтобы снять варочную панель, нажмите на нижнюю часть варочной панели, чтобы она поднялась и вышла наружу.

  • Выбрасывая старую варочную панель, узнайте в своем муниципалитете, есть ли у них программа утилизации бытовой техники.

  • Некоторые производители могут предлагать услуги по утилизации или утилизации. Вы можете убедиться во время покупки.

ШАГ 3: ИЗМЕРЬТЕ ПРОЕМ СТОЛЕШНИЦЫ И ПРОВЕРЬТЕ РАЗМЕРЫ ПЛИТКИ

Размеры вашей варочной панели могут различаться, но, как правило, вам потребуется не менее 30 дюймов и 1-2 фута свободного пространства по бокам.

  • Используйте свою рулетку, чтобы убедиться, что у вас есть по крайней мере этот зазор, хотя вы должны проверить руководство пользователя для конкретных измерений.

  • Убедитесь, что под местом, где будет располагаться настольная горелка, достаточно места.

  • Измерьте варочную панель и вычтите от ½ до 1 дюйма с каждой стороны, чтобы учесть нависающий край, который будет проходить над столешницей.

  • Минимальные расстояния могут зависеть от производителя варочной панели и местных норм.

Шаг 4. Снимите упаковку и отсоедините съемные части новой варочной панели

Подготовьтесь к установке новой варочной панели, удалив всю упаковку и защитный материал из коробки. Держите любые незакрепленные детали, такие как решетки или ручки, в стороне, пока установка не будет завершена.

Шаг 5: Установите пружинные зажимы в столешницу, чтобы закрепить новую варочную панель

Ваша новая варочная панель будет оснащена пружинными зажимами, которые будут удерживать ее на месте после установки в отверстие столешницы. Эти зажимы нужно будет сначала вкрутить в саму варочную панель.

Шаг 6. Опустите новую варочную панель в столешницу и подключите к источнику топлива

Попросите другого человека помочь вам поднять варочную панель на место, предварительно убедившись, что кабели и провода проходят через отверстие, прежде чем прижимать варочную панель до упора. защелкивается в пружинных зажимах. Подключение к источнику топлива зависит от того, подключаете ли вы газовую или электрическую плиту.



Подключение проводов к электрической варочной панели
  • Перед подключением новой варочной панели убедитесь, что электричество отключено от блока предохранителей.

  • Используя для справки этикетки или сделанные вами фотографии проводов вашей старой варочной панели, подключите кабели к соответствующей клемме в соединительной коробке.

  • Красный и черный кабели — это положительный и отрицательный кабели, которые подают питание на варочную панель, белый — нейтральный, а зеленый — кабель заземления.

  • Чтобы избежать коротких замыканий, закройте провода кабельной гайкой и спрячьте их в распределительной коробке.



Подсоедините газовые линии к новой установке варочной панели
  • С помощью кисти нанесите большое количество герметика для труб на резьбу, которая прикрепляет шланг к варочной панели.

  • Если ваша новая варочная панель поставляется с регулятором, вам сначала нужно прикрепить регулятор к варочной панели, а шланг к регулятору, обязательно нанеся герметик с помощью малярной кисти, прежде чем затягивать гаечным ключом.

  • Убедитесь в герметичности газового соединения и отсутствии утечки газа.

  • Подключите к электрической розетке воспламенитель, который зажжет горелки.

Проверка газового соединения

Чтобы проверить надежность соединения с газовой линией, распылите смесь воды и средства для мытья посуды на соединения труб. Если появляются большие пузырьки воздуха, значит, соединение газовой магистрали ослаблено и его необходимо подтянуть с помощью гаечного ключа.

Шаг 7: Установите обшивку и удалите все детали

Затяните все винты пружинных зажимов и добавьте герметик, если вы будете добавлять обшивку.

MGC9536DS MEC8830HB

Узнайте больше о варочных панелях

  • Выбор различных типов плит и варочных панелей Наиболее распространенными типами плит являются газовые, электрические, индукционные и вытяжные. Узнайте о различных типах варочных панелей и их особенностях в этом руководстве.

  • Газовый диапазон

    Рейтинги БТЕ и почему они имеют значение Что означает BTU и что он измеряет? Узнайте больше о важности знания БТЕ газовой плиты и о том, какие цифры лучше всего подходят для ваших нужд.

  • Газовая плита против. Электричество: в чем разница? Что лучше: газовая или электрическая плита? Наше руководство по газовым и электрическим плитам поможет вам узнать плюсы и минусы каждого прибора, чтобы помочь вам сделать выбор.

Была ли эта статья полезной? Передайте его на

Нужна ли индукционным плитам специальная проводка?

Индукционные варочные панели необходимо подключать к источнику питания, так как для их работы требуется электричество.

И это подводит нас к вопросу о том, нужна ли для работы индукционной плиты специальная проводка или нет.

Ответ на этот вопрос НЕТ – вам не нужна никакая специальная проводка (если только вам не нужны очень специфические требования к напряжению или силе тока).

Это зависит от типа электропроводки, которая присутствует в вашем доме, и модели индукции, которая у вас есть.

Хотя большинство индукционных варочных панелей работают с обычной проводкой, вам может понадобиться специальная проводка, если есть особые требования к напряжению или силе тока.

Специальная проводка необходима, если вы хотите увеличить силу тока или когда требования к индукции превышают то, что поставляется.

В основном все сводится к пониманию электрических требований индукционной варочной панели.

Мы знаем, что индукция работает по принципу электромагнетизма.

Переменный ток проходит через медную катушку, которая создает магнитное поле. Теперь, чтобы пропустить ток, для индукции требуется электричество.

Если вы ищете портативную и простую в использовании индукционную варочную панель (которая не требует специальной проводки и проста в использовании), я рекомендую проверить индукционную варочную панель Max Burton на Amazon.

Содержание

Электрические требования к индукционным варочным панелям

В Соединенных Штатах для индукционной варочной панели требуется выделенная заземленная цепь на 240 В, защищенная выключателями на 40–50 ампер, которые заканчиваются одобренной распределительной коробкой, установленной рядом с варочной панелью.

Это может быть либо под прилавком рядом с задней частью шкафа, либо на стене за ним.

Распределительная коробка должна находиться на достаточном расстоянии от варочной панели, чтобы соединения внутри коробки не подвергались чрезмерному нагреву.

Большинство производителей поставляют отрезок гибкого армированного кабеля для подключения варочной панели к домашней электропроводке в распределительной коробке.

О чем следует помнить перед подключением проводки

Перед подключением индукционной варочной панели необходимо помнить о нескольких вещах.

Во-первых, вы должны знать местные строительные нормы и правила.

Установка должна соответствовать национальным электротехническим нормам.

Правильное напряжение, частота и сила тока должны подаваться на прибор от специальной заземленной цепи.

Цепь должна быть защищена автоматическим выключателем соответствующего номинала или предохранителем с задержкой срабатывания.

Далее нужно узнать, питание трех- или четырехпроводное. Разрешают ли местные правила заземление через нейтраль? И, наконец, есть ли в вашем доме алюминиевая проводка.

Это связано с тем, что варочная панель имеет медную проводку, а для ее подключения к алюминиевой проводке требуются специальные разъемы.

Электрическая проводимость Подробно

Чтобы ток протекал должным образом и достиг индукции, он должен проходить по проводу.

Провод должен иметь некоторое сопротивление, чтобы ток протекал в определенном направлении, иначе небольшое давление направит ток в любом направлении.

Сопротивление обеспечивает протекание электрического тока определенным образом.

Это сопротивление определяется материалом провода.

Некоторые проводят электричество с небольшим сопротивлением, а некоторые с большим сопротивлением или, другими словами, с большим сопротивлением.

Энергия, которую ток теряет при преодолении этого сопротивления, выделяется в виде тепла.

Электропроводка в домах

Несмотря на то, что провода, по которым проходит электричество в стенах вашего дома, являются отличными проводниками, они имеют определенный диаметр и создают некоторое сопротивление потоку электричества.

Это сопротивление накапливается в виде тепла. И именно поэтому размер провода жестко установлен строительными нормами, чтобы соответствовать максимальному количеству тока, которое разрешено проводить по проводу определенного размера по закону.

Таким образом, ни один провод в стене никогда не нагреется настолько, чтобы вызвать пожар.

Помимо наличия норм и правил для сечения проводов (максимальный ток определяется сечением установленного провода), закон также требует наличия устройства, которое мгновенно разорвет цепь, если когда-либо допустимый максимум увеличится.

В старину это устройство было предохранителем.

Предохранитель представлял собой одноразовое устройство, состоящее из небольшой металлической полоски, заключенной в стекло, предназначенное для плавления и, таким образом, размыкания при максимальном токе, на который он рассчитан.

Пример — предохранитель на 15 ампер. В настоящее время используется автоматический выключатель, который можно использовать бесконечно, его можно просто сбросить, если он сработает.

Еще одна вещь, о которой следует помнить, если вы находитесь на этапе прокладки электропроводки в своем доме, алюминиевая проводка представляет серьезную опасность.

Причина в том, что, хотя алюминий может выдерживать ток, на который он рассчитан, он расширяется и сжимается при нагревании гораздо сильнее, чем медь, и имеет тенденцию к ослаблению соединений на винтовых клеммах из-за многократного расширения/сжатия.

Это создает высокое сопротивление, которое может привести к перегреву, искрообразованию и пожару. По этой причине установка алюминиевой проводки в настоящее время запрещена во многих местах.

Проводка для индукционной плиты

Если вы находитесь на стадии проектирования, вам необходимо установить проводку, соответствующую электрическим требованиям вашей индукционной плиты, а если проводка уже есть, вам нужно ограничиться индукцией, которая не требует больше, чем может обеспечить ваша проводка.

Объясняя простой алгеброй, ток в амперах равен мощности, деленной на напряжение.

Это даст вам необходимую мощность (пропускную способность по току) для вашей проводки в стене. Другими словами, требования к нагрузке для цепи.

В США емкость цепи питания в амперах обычно начинается с 15 ампер, а затем, как правило, кратна десяти: 20, 30, 40 и т. д.

Это означало, что весь дом мог потреблять от энергокомпании не более 150 ампер. Новые дома построены с обслуживанием 200amps.

Размер провода одинаково важен для передачи определенного количества ампер или тока.

Местные коды для вашего региона обычно указывают калибр. Вот некоторые приблизительные значения, близкие к стандартным:

  • 14-й калибр может выдержать 15 ампер
  • 12-й калибр может выдержать 20 ампер
  • 10-й калибр может выдержать 30 ампер

Я бы порекомендовал провод 8-го калибра, если вы прокладываете или переделываете электропроводку в своем доме. Но заранее проверьте местные коды.

Это даст вам выделенные 50 ампер для вашей индукционной варочной панели.

Зная напряжение, с которым вам приходится иметь дело, и доступную мощность, вы можете рассчитать минимальную мощность, которую вы сможете подать на индукционную варочную панель, и соответственно выбрать индукционную плиту.

Хорошей формулой для запоминания является P=V*I.

Ваш Судный Призыв

Теперь, зная силу, которую вы будете иметь под рукой, если ваша сила будет чуть меньше интересующей вас единицы кажется, нужно (например, 7,2 кВт, а вашему блоку требуется 7,4 кВт), тогда вам нужно сделать свой собственный звонок.

Вы пойдете или нет?

Что вы можете сделать в таком случае, так это не использовать все элементы на полную мощность одновременно.

Худшее, что может случиться, это то, что вы можете отключить автоматический выключатель. С другой стороны, вы не хотите слишком часто отключать выключатель.

Наконец, убедитесь, что вы знаете, сколько каждый элемент в вашей индукции может отрисовать, если установить его на максимум.

Затем убедитесь, что он находится в пределах рассчитанного вами предела.

Соединение индукционных проводов и его методика

Во избежание поражения электрическим током или пожара отключите питание цепи на панели выключателя или в блоке предохранителей перед подключением проводки варочной панели.

Подсоедините заземляющий провод (обычно зеленый) от прибора к заземленной металлической постоянной проводке.

Провод заземления лучше не подключать к нулевому проводу питания дома. Во многих местах это запрещено.

Если используется алюминиевая электропроводка дома, подключите медные провода прибора к алюминиевой проводке дома с помощью специальных разъемов, разработанных и сертифицированных агентством для соединения меди с алюминием.

Должным образом следуйте письменной процедуре производителя. Неправильное подключение может привести к пожару.

Кабель от прибора может быть трехжильным или четырехжильным.

В некоторых районах допускается подключение нейтрального провода соединения к заземляющему проводу прибора, а в некоторых районах это не допускается.

В зависимости от местных кодов, подключитесь к распределительной коробке соответствующим образом. Внимательно следуйте инструкциям производителей.

Ниже я привел пример подключения трехжильного кабеля к внешнему заземлению (в таких местах местные коды не разрешают подключение к нулевому проводу в распределительной коробке).

Трехжильный электрический соединительный кабель с внешним заземлением

Для заземления не подключайте прибор к трубе подачи газа или к трубе горячей воды.

При подключении к заземленной трубе холодной воды используйте отдельный медный заземляющий провод (минимум № 10) и зажим с внешним заземляющим винтом.

Заземленная труба холодной воды должна иметь металлическую непрерывность с электрическим заземлением и не должна прерываться изоляционными материалами.

Любой изоляционный материал должен быть соединен с проводом не менее 4 AWG, чтобы обеспечить непрерывность заземления.

Обратите внимание, что если распределительная коробка была должным образом заземлена лицензированным электриком, провод заземления (зеленый) может быть подключен к распределительной коробке с помощью контурной клеммы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
