Индукционные электросчетчики: Особенности устройства индукционного счетчика электроэнергии

Выбор электросчетчика.

Главная  »  Статьи  »  Хочу купить счётчик электроэнергии. Какой мне выбрать?  »  Выбор электросчетчика

Счетчик электроэнергии – (см. каталог Счетчик электроэнергии) это электроизмерительный прибор, предназначенный для учета потребленной электроэнергии, переменного или постоянного тока (измеряется в кВт/ч или А/ч). Электросчетчики применяются там, где осуществляется легальное потребление электричества и дает возможность существенно экономить бюджет, следя за потреблением электроэнергии в любой заданный период времени.

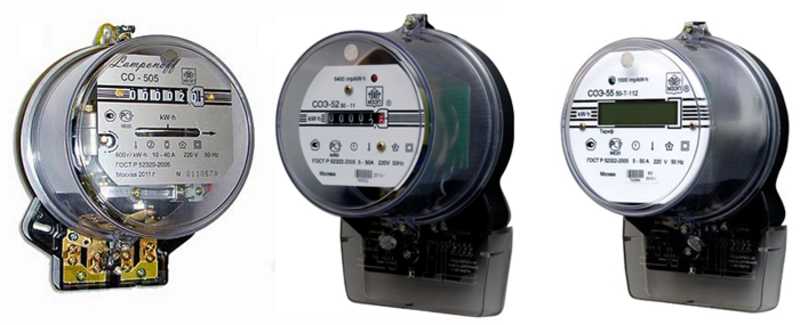

В настоящее время в России производится довольно большая гамма электросчетчиков. Они могут быть одно- или многофункциональными, позволяют работать с одним или сразу несколькими тарифами, т.е. дифференцируя их по времени или другим показателям. Выпускаются однофазные и трехфазные счетчики, электронные или классические индукционные. Как правило, основной выбор потребителю приходится делать между индукционными и электронными электросчетчиками, которые могут быть с механическим или жидкокристаллическим отсчетным механизмом.

Электронные счетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками.

Принцип работы индукционных электросчетчиков (электромеханические электросчетчики) заключается во вращении подвижной части прибора, выполненной в виде металлического диска и учете/выдаче количества оборотов диска специальным счетным механизмом. Количество потребленной энергии, в этом случае, прямо пропорционально числу оборотов диска. Индукционные электросчетчики имеют более широкое распространение, т.к. повсеместно устанавливались почти до конца прошлого века. Но и сейчас многие потребители не спешат переходить на более современные электронные счетчики энергии, хотя индукционные счетчики являются физически устаревшими и не поддерживают ни многотарифный учет энергии ни дистанционный съем показаний счетчика.

Электронные электросчетчики (статические электросчетчики) работают по принципу взаимодействия магнитных потоков двух катушек (неподвижной и вращаемой в магнитном потоке). В отличие от индукционных счетчиков, электронные счетчики построены на основе микросхем, не содержат вращающихся частей и производят преобразование сигналов, поступающих с измерительных элементов напряжения тока, в пропорциональные величины мощности и энергии.

Наиболее важные функции электронных счетчиков энергии – это тарифность счетчика и класс точности. Электросчетчик может быть однотарифным или двухтарифным. Двухтарифные счетчики дают возможность платить за электроэнергию меньше, так как в установленное время они автоматически переключаются на ночной тариф, который в большинстве регионов почти в 2 раза ниже дневного. Двухтарифная система расчетов предполагает отдельные тарифы для дня (с 7:00 до 23:00) и ночи (с 23:00 до 7:00). Например, в Москве оно дешевле в 4 раза, а в Санкт-Петербурге — примерно в 2 раза. Поскольку ночной тариф значительно ниже дневного, это дает возможность существенно сократить расходы на оплату электроэнергии (особенно при переводе на ночной режим таких энергоемких приборов, как стиральные машины или электрообогреватели).

Класс точности электросчетчика указывает на уровень погрешности измерений прибора. Ранее все счетчики имели класс точности 2.5 (максимально допустимый уровень погрешности этих приборов — 2,5%). Позже был введен новый стандарт точности приборов учета, используемых в бытовом секторе – 2.0, что и стало весомой причиной к повсеместной замене индукционных счетчиков на более точные, с классом точности 2.0.

Устанавливать счетчик электрической энергии необходимо только с согласия энергосбытовой организации и только представителю имеющей лицензию компании, а самостоятельно устанавливать счетчик не рекомендуется. Если у Вас уже был установлен электросчетчик и Вы просто хотите его заменить, то помните, что самовольный демонтаж старого счетчика является нарушением договора с энергокомпанией и сорванная на старом счетчике пломба влечет за собой изменение порядка расчетов – они будут производиться не по показаниям нового счетчика, а исходя из энергоемкости электроприборов, установленных в квартире.

После установки электросчетчика его необходимо поставить на учет, для чего нужно пригласить представителя электроснабжающей компании, который, убедившись, что все сделано правильно, опломбирует прибор и даст разрешение на его использование. После этого специалисты компании примут его в эксплуатацию и снимут начальные показания счетчика. С данного времени расчеты за электроэнергию будут осуществляться в соответствии с показаниями нового прибора учета.

---

Внимание! При полном или частичном копировании материалов данной статьи или другой информации с сайта www.electromirbel.ru, обязательно наличие активной ссылки, ведущей на главную страницу www.electromirbel.ru или на страницу с копируемым материалом. Гиперссылка не должна быть запрещена к индексации поисковыми системами (например, с помощью тегов noindex, nofollow и т. д.)!!!

---

По материалам http://energy-etc.ru

Индукционные счетчики — презентация онлайн

Похожие презентации:

3D печать и 3D принтер

Видеокарта. Виды видеокарт

Анализ компании Apple

Трансформаторы тока и напряжения

Транзисторы

Устройство стиральной машины LG. Электрика

Конструкции распределительных устройств. (Лекция 15)

Электробезопасность. Правила технической эксплуатации электроустановок

Магнитные пускатели и контакторы

Работа на радиостанциях КВ и УКВ диапазонов. Антенны военных радиостанций. (Тема 5.1)

1. Индукционные счетчики

ИНДУКЦИОННЫЕ СЧЕТЧИКИ
Выполнил: Постнов Евгений

2. Счетчики электрической энергии

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
Приборы учета электрической
энергии – это разнообразные
электрические счетчики,
позволяющие определять расход
потребленной энергии, как на
производстве, так и в быту.

3. Принцип действия индукционного счетчика

ПРИНЦИП
ДЕЙСТВИЯ ИНДУКЦИОННОГО
СЧЕТЧИКА
Измерительный механизм индукционного однофазного
счетчика электрической
энергии (электроизмерительный прибор индукционной
системы) состоит из двух электромагнитов,
расположенных под углом 90° друг к другу, в магнитном
поле которых находится легкий алюминиевый диск.
Схема устройства счетчика электрической энергии
показана на рисунке 1.
Для включения счетчика в цепь его токовую обмотку
соединяют с электроприемниками последовательно, а
обмотку напряжения — параллельно. При прохождении
по обмоткам индукционного счетчика переменного тока
в сердечниках обмоток возникают переменные
магнитные потоки, которые, пронизывая алюминиевый
диск, индуцируют в нем вихревые токи.
Взаимодействие вихревых токов с магнитными потоками
электромагнитов создает усилие, под действием
которого диск вращается. Последний связан со счетным
механизмом, учитывающим частоту вращения диска,
т.е. расход электрической энергии.

4. Устройство индукционного электросчетчика

УСТРОЙСТВО ИНДУКЦИОННОГО
ЭЛЕКТРОСЧЕТЧИКА

5. Достоинства индукционного счетчика электроэнергии:

ДОСТОИНСТВА ИНДУКЦИОННОГО
СЧЕТЧИКА ЭЛЕКТРОЭНЕРГИИ:
очень надежны в эксплуатации
большой ресурс их работы (несколько десятков лет)
не зависят от
напряжения)
относительно низкая стоимость по сравнению с электронными
качества
электроэнергии
(скачки
и
понижения

6.

Недостатки индукционного счетчика электроэнергии: НЕДОСТАТКИ ИНДУКЦИОННОГО
СЧЕТЧИКА ЭЛЕКТРОЭНЕРГИИ:
класс точности очень низкий — 2,0
при уменьшении нагрузки увеличивается его погрешность
значительное собственное потребление по токовым цепям и цепям
напряжения,практически
отсутствует
защита
от
хищения
электроэнергии
при учете нескольких видов электроэнергии (активной и реактивной)
необходимо использовать несколько счетчиков
учет электроэнергии ведется в одном направлении
большие габаритные размеры
