Принцип работы индукционного нагревателя

Индукционный нагреватель — это устройство, которое позволяет быстро и эффективно нагревать металлические предметы без прямого контакта с ними. Как же работает этот прибор? Принцип его действия основан на явлении электромагнитной индукции.

При прохождении переменного тока через катушку индуктивности вокруг нее создается переменное магнитное поле. Если внутрь такой катушки поместить металлический предмет, то в нем будут наводиться вихревые токи (токи Фуко). Именно эти индуцированные токи и вызывают нагрев металла.

Основные преимущества индукционного нагрева:

Высокая скорость нагрева
Точный контроль температуры
Нагрев только металлической заготовки без нагрева окружающего пространства
Отсутствие открытого пламени

Высокий КПД

Благодаря этим преимуществам индукционные нагреватели широко применяются как в промышленности, так и в бытовых целях.

Необходимые компоненты для сборки индукционного нагревателя

Для сборки простого индукционного нагревателя своими руками потребуются следующие компоненты:

Блок питания от компьютера (ATX) с высоким выходным током по линии +12В
Два мощных полевых транзистора (например, IRFP250N)
Два быстродействующих диода Шоттки
Конденсаторы (общей емкостью 2-2,5 мкФ)
Резисторы (2 шт по 10 кОм и 2 шт по 470 Ом)
Медная проволока для намотки катушки индуктивности
Радиаторы для охлаждения транзисторов
Выключатель
Монтажная плата

Выбор конкретных номиналов компонентов зависит от желаемой мощности нагревателя. Для начала рекомендуется использовать указанные выше номиналы.

Пошаговая инструкция по сборке индукционного нагревателя

Подготовьте блок питания ATX:
- Соедините все желтые провода вместе — это будет линия +12В
- Соедините все черные провода — это земля
- Соедините зеленый провод (PS_ON) с черным для включения блока питания
Изготовьте рабочую катушку индуктивности:
- Намотайте 5-6 витков медной проволоки диаметром 1-1,5 мм на трубу диаметром 4-5 см
- Оставьте выводы длиной 5-10 см для подключения
Соберите схему на монтажной плате:
- Установите транзисторы на радиаторы
- Припаяйте остальные компоненты согласно схеме
- Подключите рабочую катушку
Подключите собранную схему к блоку питания:
- Соедините +12В от блока питания с верхней точкой схемы
- Подключите землю блока питания к нижней точке схемы
Установите выключатель в разрыв питающего провода
Проверьте все соединения и изолируйте оголенные участки

После сборки устройство готово к работе. Однако перед первым включением важно провести тщательную проверку всех соединений во избежание короткого замыкания.

Меры предосторожности при работе с индукционным нагревателем

Самодельный индукционный нагреватель — достаточно мощное устройство, требующее осторожного обращения. Какие меры безопасности необходимо соблюдать?

Не прикасайтесь к рабочей катушке и нагреваемым предметам во время работы устройства
Обеспечьте хорошую вентиляцию рабочего места — компоненты сильно нагреваются
Не оставляйте работающее устройство без присмотра
Используйте защитные очки при работе с раскаленным металлом
Не допускайте попадания воды на электрические компоненты
Периодически проверяйте состояние проводки и компонентов

Соблюдение этих простых правил позволит безопасно пользоваться самодельным индукционным нагревателем.

Возможные применения самодельного индукционного нагревателя

Индукционный нагреватель, собранный своими руками, может найти множество применений в домашней мастерской или небольшом производстве. Для чего его можно использовать?

Термическая обработка металлов (закалка, отпуск, нормализация)
Пайка и лужение
Выпрямление погнутых металлических деталей
Разогрев замерзших труб
Снятие старой краски с металлических поверхностей
Демонтаж приржавевших болтов и гаек

Благодаря быстрому и локальному нагреву, индукционный нагреватель позволяет выполнять многие работы гораздо эффективнее по сравнению с традиционными методами нагрева.

Возможные проблемы и их устранение

При сборке и эксплуатации самодельного индукционного нагревателя могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их решения:

Устройство не включается

Если при включении нагреватель не подает признаков жизни, проверьте следующее:

Правильность подключения блока питания
Целостность предохранителя в блоке питания
Надежность всех соединений в схеме

Слабый нагрев

Если нагреватель работает, но не обеспечивает достаточной температуры, возможные причины:

Недостаточная мощность блока питания
Слишком большой диаметр рабочей катушки
Неоптимальное количество витков в катушке

Перегрев компонентов

При сильном нагреве транзисторов или других компонентов:

Проверьте правильность установки и качество термопасты радиаторов
Уменьшите время непрерывной работы устройства
Рассмотрите возможность установки дополнительного охлаждения

Модификации и улучшения базовой схемы

Базовую схему индукционного нагревателя можно модифицировать для улучшения характеристик или расширения функциональности. Какие модификации можно рассмотреть?

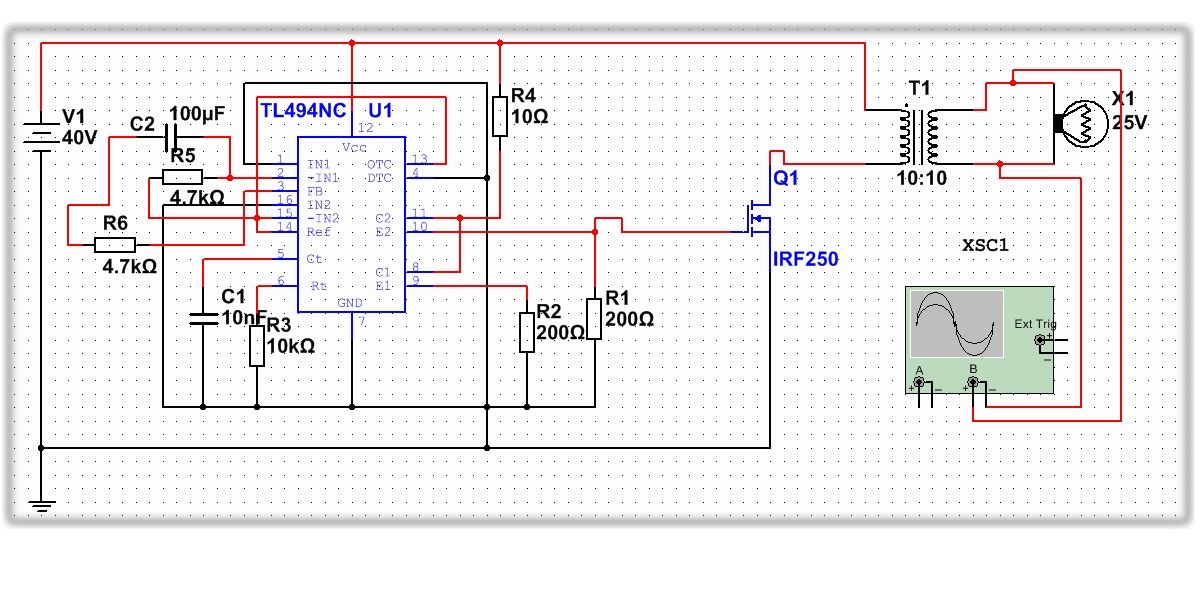

Добавление регулятора мощности на основе ШИМ-контроллера
Установка цифрового термометра для контроля температуры
Использование водяного охлаждения для повышения мощности
Добавление таймера для автоматического отключения
Изготовление сменных рабочих катушек разного диаметра

Выбор конкретных модификаций зависит от ваших потребностей и навыков в электронике. Важно помнить, что любые изменения в схеме требуют осторожности и понимания принципов работы устройства.

Сравнение самодельного и промышленного индукционного нагревателя

Самодельный индукционный нагреватель имеет свои преимущества и недостатки по сравнению с промышленными аналогами. Рассмотрим основные отличия:

Преимущества самодельного нагревателя:

Низкая стоимость
Возможность модификации под конкретные задачи
Понимание принципов работы устройства

Недостатки самодельного нагревателя:

Меньшая мощность и эффективность
Отсутствие гарантии и сертификации
Потенциально меньший срок службы

Выбор между самодельным и промышленным нагревателем зависит от конкретных задач и бюджета. Для домашнего использования и небольших проектов самодельное устройство может быть оптимальным вариантом.

Самодельный индукционный нагреватель » Изобретения и самоделки

Содержание

Простой самодельный индукционный нагреватель
Необходимые детали
Процесс сборки индукционного нагревателя
Смотрите видео
Индукционный нагреватель 500 Ватт своими руками

Простой самодельный индукционный нагреватель

Индукционный нагреватель – это устройство, которое работает используя магнитные свойства металлов. Сделать его своими руками очень просто. Устройство будет полезно не только для изучения основ электротехники, но и в практических целях, например, для закалки деталей. После небольшой доработки можно использовать для сборки домашнего отопления.

Товары для изобретателей Ссылка на магазин.

Необходимые детали

Для сборки индукционного нагревателя нам потребуется:

медная проволока диаметром 1-1,5 мм;
2 полевых транзистора IRF44N с радиаторами;
набор конденсаторов, общей емкостью 2-2,5 мкф;
по 2 резистора сопротивлениями 10 Ком и 470 Ом.

К деталям не предъявляется строгих требований. Вместо указанных можно использовать любые N-канальные полевики с аналогичной цоколевкой и ток не менее 10 А. Мощность рассеивания входных резисторов R3 и R4– 2 Вт, с разбросом по сопротивлению 100 – 620 Ом.

Схема индукционного нагревателя представлена ниже.

Электроника для самоделок вкитайском магазине.

Процесс сборки индукционного нагревателя

Схема довольно проста, поэтому будем собирать ее навесным монтажом. Все элементы впоследствии закрепим на небольшом деревянном бруске.
Подготовим детали. Если под рукой не окажется резисторов нужных номиналов, можно соединить два последовательно.
Помните! При последовательном соединении резисторов, их мощность остается неизменной. Если вы заменяете R3 или R4 несколькими резисторами, убедитесь, что все детали имеют требуемую мощность рассеивания.

Изготовим индуктор. На гладкий стальной стержень диметром 70 мм, намотаем 3 витка медного провода, оставив с концов прямые отрезки под выводы. Нужно сделать две такие катушки.

Спаяем вместе два вывода катушек, которые образуют общую точку.

Для изготовления катушки индуктивности L1 нужен стержень тоньше, диаметром 20-25 мм. Намотаем 10 витков провода. Для удобства монтажа сделаем так, чтобы выводы были расположены в противоположных направлениях.

Установим транзисторы на радиаторы, смазав внутреннюю часть корпуса термопастой.

Соберем конденсаторную батарею необходимой емкости, соединив их параллельно. В качестве проводников используем такой же медный провод, которым проводили намотку индуктора.
Отформуем выводы транзисторов: крайнюю левую ножку аккуратно изогнем влево, крайнюю правую – вперед.

Соединим центральные выводы транзисторов с конденсаторной батареей.

Соединим исток первого транзистора (крайний правый вывод) с истоком второго перемычкой. Оставим небольшой отрезок провода для дальнейшего монтажа.

Подпаяем резисторы согласно схеме.

С другой стороны конденсаторной батареи устанавливаем индуктор, средний вывод которого соединяем с катушкой индуктивности.

Установим клеммник питания. «Плюсовой» провод пойдет на свободный конец катушки индуктивности, «минус» соединяем с перемычкой между правыми ножками транзисторов.

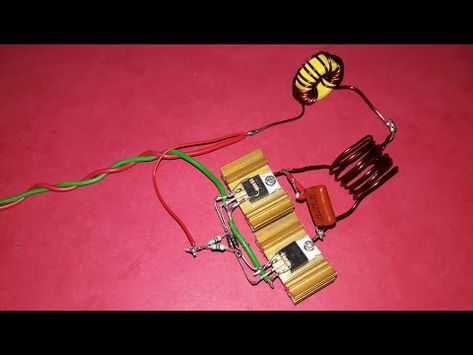

Устройство готово к работе. Если поместить в катушку индуктора металлический предмет, он быстро нагреется. Сама же катушка нагреваться не будет.

Смотрите видео

sdelaysam-svoimirukami.ru

Индукционный нагреватель 500 Ватт своими руками

Схема индукционного нагревателя на 500 Ватт, который можно сделать своими руками! В интернете множество подобных схем, но интерес к ним пропадает, так как в основном они или не работают или работают но не так как хотелось бы. Данная схема индукционного нагревателя полностью рабочая, проверенная, а главное, не сложная, думаю вы оцените!

Компоненты и катушка:

Рабочая катушка содержит 5 витков, для намотки была использована медная трубка диаметром около 1 см, но можно и меньше. Такой диаметр был выбран не случайно, через трубку подаётся вода для охлаждения катушки и транзисторов.Катушка намотана на трубе диаметром 60мм.

Транзисторы ставил IRFP150 так как IRFP250 под рукой не оказалось. Конденсаторы плёночные 0,27 мкФ 160 вольт, но можно поставить 0,33 мкФ и выше, если первые найти не получится. Обратите внимание, что схему можно питать напряжением до 60 вольт, но в этом случае, рекомендуется ставить конденсаторы на напряжение 250 вольт. Если схема будет питаться напряжением до 30 вольт, то на 150 вполне хватит!

Стабилитроны можно ставить любые на 12-15 вольт от 1 Ватт, например 1N5349 и им подобные. Диоды можно использовать UF4007 и ему подобные. Резисторы 470 Ом от 2-х Ватт.

За место радиаторов, были использованы медные пластины, которые припаиваются прямо к трубке, так как в данной конструкции используется водное охлаждение. На мой взгляд это самое эффективное охлаждение, потому что транзисторы греются хорошо и ни какие вентиляторы и супер радиаторы не спасут их от перегрева! Охлаждающие пластины на плате расположены таким образом, что бы трубка катушки проходила через них. Пластины и трубку нужно припаять между собой, для этого была использована газовая горелка и большой паяльник для пайки автомобильных радиаторов.

Конденсаторы расположены на двух стороннем текстолите, плата припаивается так же к трубке катушки на прямую, для лучшего охлаждения.

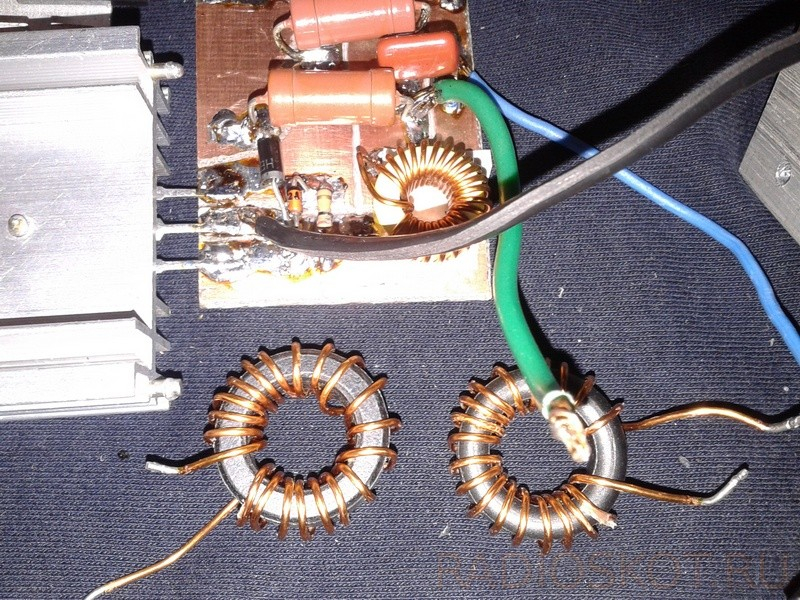

Дроссели намотаны на ферритовых кольцах, взятые из компьютерного блока питания, провод использовался медный в изоляции.

Индукционный нагреватель получился достаточно мощным, латунь и алюминий плавит очень легко, железные детали тоже плавит, но немного медленнее. Так как использовался транзистор IRFP150 то по параметрам, схему можно питать напряжением до 30 вольт, поэтому мощность ограничивается только этим фактором. Так что всё таки советую использовать IRFP250.

Источник

Мощный и простой индуктор своими руками

Индукционный нагреватель — устройство для нагрева металлов, путем воздействия токами Фуко. Сам принцип такого нагревателя известен с давних времен, а сейчас индукционные нагреватели активно применяются во многих областях промышленности. Наш самодельный индуктор прост в использовании, имеет относительно простую конструкцию и не требует никакой настройки. При этом, нагреватель довольно мощный.

Работает схема индуктора по принципу последовательного резонанса. Повысить мощность устройства можно несколькими способами — подбором более мощных полевых ключей, использованием конденсатора большей емкости в контуре, повышением питающего напряжения.

Собирал я такой индуктор своими руками, чисто из любопытства, чтобы проверить работоспособность схемы.

Дроссель — взял готовый от компьютерного блока питания. Намотан на кольце от порошкового железа и содержит 10-25 витков провода 1,5мм.

Полевые транзисторы — тут выбор большой, в моем случае были использованы N-канальные высоковольтные полевые транзисторы серии IRF740, но желательно использовать полевые транзисторы ориентируясь по минимальному сопротивлению открытого перехода, а также максимально допустимого тока. В стандартном варианте советуется использовать силовые ключи серии IRFP250.

Параметры этого транзистора:

Структура N-канал
Максимальное напряжение сток-исток Uси: 200 В
Максимальный ток сток-исток при 25 ºС Iси макс.: 30 А
Максимальное напряжение затвор-исток Uзи макс.: ±20 В

Сопротивление канала в открытом состоянии Rси вкл.: 85 мОм
Максимальная рассеиваемая мощность Pси макс.: 190 Вт
Крутизна характеристики S: 12000 мА/В
Корпус: TO247AC
Пороговое напряжение на затворе: 4 В

Очень мощный и довольно дорогой транзистор, но с ним можно получить высокую мощность, при этом потребление может быть в районе 20-40 Ампер!!!

Контур был намотан на оправе с диаметром 4,5 см и состоит из 2х3 витков. Советую мотать сразу 6 витков, затем с 3 витка снять лак на небольшом участке и там же запаять провод, который будет отводом, на него подается силовой плюс. В моем случае для намотки контура был использован провод 1.5мм, но в идеале нужен провод 3-5мм, мотается по тому же принципу.

Стабилитроны 12-15 Вольт, желательно с мощностью 1-2 ватт, все использованные резисторы 0,5 ватт.

Диоды — обязательно нужны быстрые с обратным напряжением не менее 400 Вольт, можно ставить дешевые ультрафасты UF4007, в моем случае были использованы диоды серии HER305 — с обратным напряжением 400 Вольт, при допустимом токе 3 Ампер.

Увеличить мощность схемы, означает увеличить ток в контуре. Чем больше емкость конденсатора С1, тем больше ток. В моем случае были использованы пленки на 250 Вольт 6 шт 0,33мкФ, но число кол-во конденсаторов в стандартном варианте советуется 15-20 штук с той же емкостью, напряжение конденсаторов 250-400Вольт.

Основной недостаток схемы — немыслимое количество тепловыделения на транзисторах, с моими, довольно хорошими ключами пришлось охлаждать схему двумя кулерами, но даже они не успевали должным образом отводить тепло, поэтому буду думать о водяном охлаждении…

Самодельный индуктор довольно быстро способен разогреть болты стандарта М6, до желтого оттенка.

Запустил индукционный нагреватель своими руками, но к моменту прихода запчастей потерял страницу с инструкцией. Кажется, у меня нет источника питания….? Я возможно был под кайфом. Я идиот. ХАЛП. : Dynavap

Запустил индукционный нагреватель своими руками, но к моменту прихода запчастей потерял страницу с инструкцией. Кажется, у меня нет источника питания….? Я *возможно* был под кайфом. Я идиот. ХАЛП. : Динавап

Похоже, вы используете новый Reddit в старом браузере. Сайт может работать некорректно, если вы не обновите свой браузер! Если вы не обновляете свой браузер, мы предлагаем вам посетить старый Reddit.

Нажмите J, чтобы перейти к новостной ленте. Нажмите на знак вопроса, чтобы узнать остальные сочетания клавиш

Поиск по всему Reddit

Нашел Интернет!

Feeds

Индукционный нагреватель из лома

Этот проект представляет собой не столько пошаговое руководство, сколько сборник практических заметок по сборке небольшого индукционного нагревателя для скамейки. Схема основана на схеме индукционного нагревателя ZVS, широко распространенной в Интернете, и использует компьютерный блок питания ATX. Схема подключена к источнику питания таким образом, что она может начать колебаться (слабо) до подачи питания на цепь резервуара. Это позволяет вам подтвердить, что он действительно работает (а не заглох) с помощью счетчика частоты, предотвращая повреждение компонентов.
Дополнительную информацию об этом общем типе схемы можно найти, выполнив поиск «индукционный нагреватель ZVS» или «генератор Ройера».

Детали

Блок питания ATX должен иметь выходной ток при +12В, насколько это возможно. Вам нужно будет жестко связать Включите ATX, подключив «PS-ON» (зеленый провод) к земле. Все желтое провода должны быть связаны вместе, чтобы сформировать шину +12 В, и все они должны быть черными. провода, связанные вместе, чтобы сформировать землю. Все остальные силовые провода можно обрезан.

МОП-транзисторы, диоды и конденсаторы все должны выдерживать входное напряжение не менее чем в 3,14 раза. В данном случае это питание 12 В, поэтому достаточно скромных 40 В.

МОП-транзисторы Q1 и Q2 должны быть выбраны для максимально низкого сопротивления во включенном состоянии. Те, что найдены на Резервные копии материнских плат/ИБП работают отлично. Сливные контакты Q1 и Q2 НЕ часто, поэтому при установке их на радиатор убедитесь, что они утеплен термопрокладками и шайбами.

Диоды D1 и D2 должны быть быстродействующими Тип Шоттки. Ничего особенного.

C1 представляет собой конденсаторную батарею, изготовленную конденсаторами переменного тока типа МКП. У них должно быть такое низкое СОЭ, как возможно и в идеале должны быть рассчитаны на работу при высокой температуре. Распределение общей емкости по нескольким физически большим, низким Емкостные единицы — хороший способ предотвратить перегрев. Обратите внимание, что поскольку этот обогреватель будет работать только от 12 В, необходимо понизьте частоту контура бака, добавив больше конденсаторов по порядку для получения полезного количества энергии в заготовке. Банк, который я закончил всего было около 8-10 мкФ.

Счетчик М1 изготовлен с использованием аналогового счетчика любого типа. Небольшой отрезок тонкого многожильного провода протянут поперек два вывода счетчика. Провод действует как шунт низкого значения резистор, сбрасывающий небольшое количество напряжения при увеличении тока, отклонение счетчика. Методом проб и ошибок довольно легко найти какой длины провода вызовет полное отклонение счетчика при блок питания находится под максимальной нагрузкой.

Переключатель S1 используется для переключения питания на питание АТХ. Устанавливается между шнуром питания и сетью переменного тока. стороне источника питания ATX (обратите внимание, что для ясности только выход постоянного тока блок питания показан на схеме.)

Переключатель S2 представляет собой сильноточный переключатель постоянного тока. Тот, который я использовал, был выкраден из стартового ящика аварийной машины. Вам нужно будет найти тот, который использует контакты очень толстого калибра, обычные Выключатели переменного тока будут иметь слишком большое сопротивление и сгорят!

Катушка L1 — рабочая катушка, она должна быть около 12 витков толстого медного провода. Я использовал эмалированную проволоку, и покрытие держится даже при высокой температуре. Этот утеплитель хорош иметь, это предотвращает повреждение цепи, если вы случайно наткнетесь в катушку с заготовкой.

Катушки L2 и L3 с дросселем для тяжелых условий эксплуатации катушки. Они по существу блокируют колебания в контуре резервуара от подача обратно в блок питания. Используя дроссельные катушки, подобные этой, вам не нужно добавлять центральный ответвитель к каждой рабочей катушке, которую вы используете. Чтобы схема резервуара работала на более низких частотах, эти катушки индуктивности должны иметь высокое значение в миллигенри. Они не должны совпадать по стоимости, но они оба должны быть довольно низкими сопротивление для предотвращения перегрева. Я использовал сверхмощный тороид с 100 витков на один и первичная сторона трансформатора SMPS для другого.

Проводка должна быть как можно короче. Эта схема должна иметь дело с большой мощностью, так что вам лучше построить его на медной оболочке вместо макетной платы.
