Как работает инфракрасная пленка для теплого пола. Какие преимущества дает использование ИК-пленки. Где применяется инфракрасная нагревательная пленка. Как правильно выбрать и установить ИК-пленку для теплого пола.
Что такое инфракрасная пленка для теплого пола

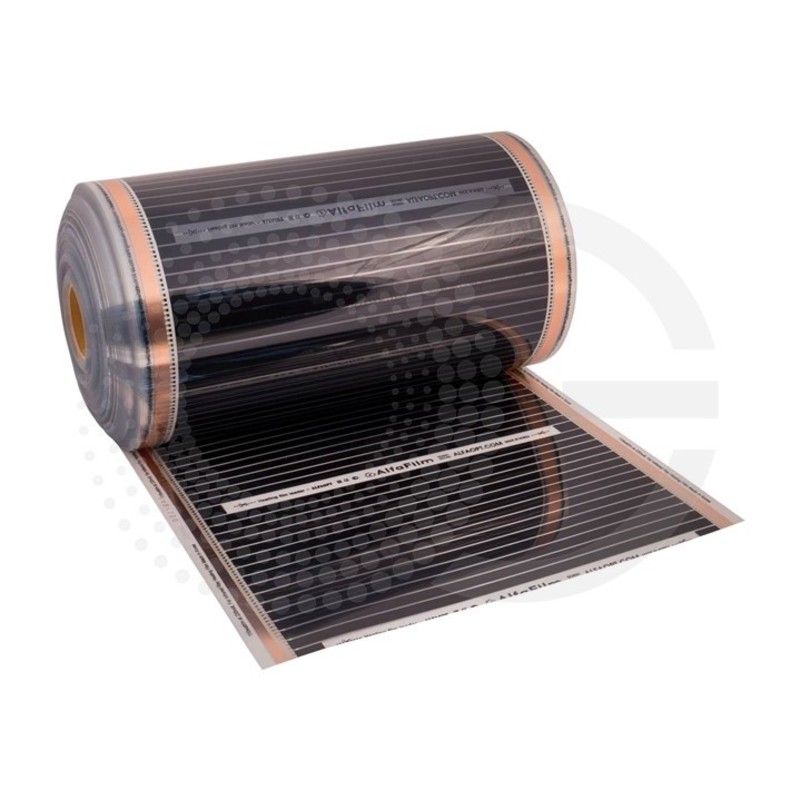

Инфракрасная пленка — это современный высокотехнологичный материал для устройства систем теплого пола. Она представляет собой тонкую многослойную конструкцию толщиной 0,3-0,5 мм, внутри которой находятся нагревательные элементы.
Основные компоненты инфракрасной пленки:
- Нагревательный элемент из карбона или графита
- Медные или серебряные токопроводящие шины
- Полимерная защитная оболочка
- Слои изоляции
При подключении к электросети нагревательные элементы пленки излучают тепловую энергию в инфракрасном диапазоне. Это излучение воспринимается предметами и поверхностями в помещении, нагревая их. Затем от нагретых объектов тепло передается воздуху, обеспечивая равномерный прогрев пространства.
Как работает инфракрасный теплый пол на основе пленки
Принцип работы инфракрасного теплого пола на основе пленки заключается в следующем:
- Электрический ток подается на нагревательные элементы пленки
- Элементы нагреваются и излучают тепловую энергию в ИК-диапазоне
- ИК-излучение поглощается предметами и поверхностями в помещении
- Нагретые объекты отдают тепло воздуху
- Происходит равномерный прогрев помещения
Такой способ обогрева имеет ряд преимуществ по сравнению с конвекционными системами:
- Быстрый нагрев помещения
- Равномерное распределение тепла
- Отсутствие циркуляции пыли
- Экономичность
- Безопасность
Преимущества инфракрасной пленки для теплого пола
Использование инфракрасной пленки для обустройства теплого пола дает целый ряд преимуществ:
1. Экономичность
ИК-пленка позволяет сократить затраты на отопление на 20-40% по сравнению с традиционными системами. Это достигается за счет:
- Отсутствия потерь на нагрев воздуха
- Быстрого выхода на рабочую температуру
- Возможности зонального обогрева
2. Простота монтажа
Установка инфракрасной пленки не требует сложных строительных работ. Ее можно монтировать:
- Под любое напольное покрытие
- На стены и потолок
- Поверх старого пола
3. Универсальность применения
ИК-пленку можно использовать для обогрева самых разных помещений и объектов:
- Жилых комнат
- Офисов
- Складов
- Теплиц
- Животноводческих помещений
4. Безопасность
Инфракрасная пленка абсолютно безопасна для людей и животных. Она:
- Не выделяет вредных веществ
- Не создает электромагнитных полей
- Имеет защиту от перегрева
Области применения инфракрасной нагревательной пленки
1. Отопление жилых помещений
ИК-пленка идеально подходит для обогрева квартир, домов, дач. Ее можно использовать как основную или дополнительную систему отопления. Особенно эффективна в помещениях с высокими потолками.
2. Обогрев коммерческих объектов
Инфракрасные системы на основе пленки широко применяются для отопления:
- Офисов
- Магазинов
- Ресторанов
- Спортивных залов
3. Промышленное применение
ИК-пленка используется для обогрева:
- Складских помещений
- Производственных цехов
- Ангаров
- Теплиц
4. Сельское хозяйство
Инфракрасные системы эффективны для обогрева:
- Животноводческих ферм
- Птичников
- Теплиц и оранжерей
Как выбрать инфракрасную пленку для теплого пола
При выборе ИК-пленки для теплого пола следует учитывать несколько важных факторов:
1. Мощность
Мощность пленки должна соответствовать площади помещения и условиям эксплуатации. Стандартные значения:
- 150-200 Вт/м2 — для жилых помещений
- 200-300 Вт/м2 — для холодных помещений
- 300-400 Вт/м2 — для промышленных объектов
2. Тип нагревательного элемента
Наиболее распространены два варианта:
- Карбоновый — более долговечный и равномерно греющий
- Графитовый — дешевле, но менее надежный
3. Толщина пленки
От толщины зависит механическая прочность и долговечность. Оптимальные значения:
- 0,3-0,4 мм — для жилых помещений
- 0,4-0,5 мм — для коммерческих объектов
4. Наличие защитных функций
Важные защитные функции ИК-пленки:
- Защита от перегрева
- Влагостойкость
- Антистатическое покрытие

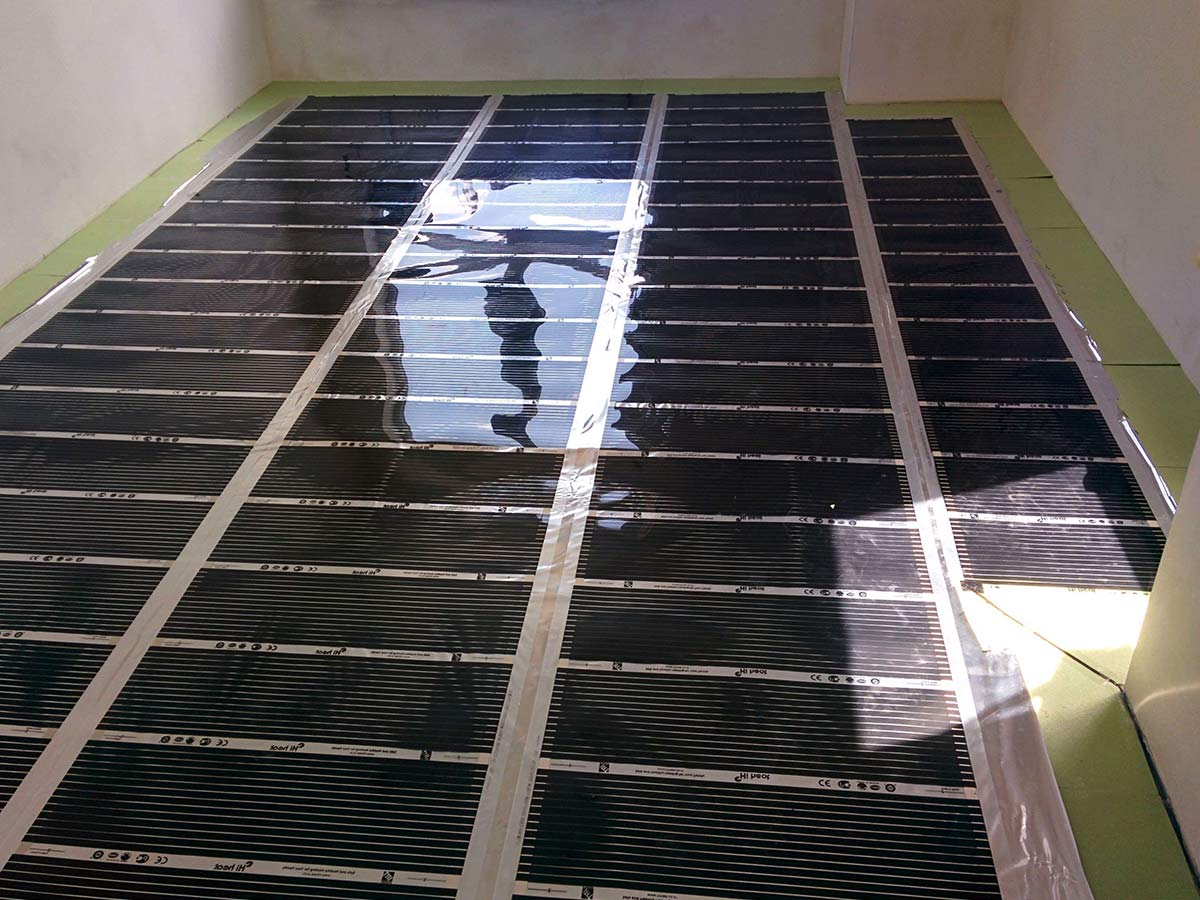

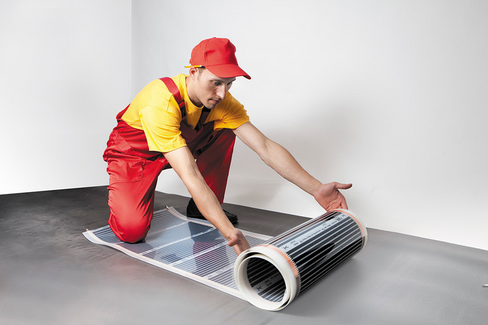

Монтаж инфракрасной пленки для теплого пола
Установка ИК-пленки для теплого пола — процесс достаточно простой, но требующий соблюдения определенных правил:
- Подготовка поверхности — очистка, выравнивание
- Укладка теплоизоляционного материала
- Раскрой пленки по размеру помещения
- Соединение полос медными шинами
- Подключение к терморегулятору
- Укладка напольного покрытия
При монтаже важно соблюдать следующие правила:
- Не допускать перегибов и заломов пленки
- Не наступать на пленку в процессе укладки
- Использовать специальные клеммы для соединений
- Проверять целостность изоляции
Эксплуатация и обслуживание инфракрасного теплого пола
Правильная эксплуатация инфракрасного теплого пола на основе пленки позволит продлить срок его службы и сохранить эффективность:
Основные правила эксплуатации:
- Не превышать максимальную температуру нагрева
- Избегать механических повреждений напольного покрытия
- Не допускать попадания влаги
- Регулярно очищать поверхность пола
Рекомендации по обслуживанию:
- Проводить визуальный осмотр системы раз в год
- Проверять работу терморегулятора
- При необходимости заменять поврежденные участки пленки
При соблюдении этих простых правил инфракрасный теплый пол на основе пленки прослужит долгие годы, обеспечивая комфорт и уют в вашем доме.
пленочный теплый пол, греющая ИК лента для отопления, отопительная, обогревательная пленка, термопленка для обогрева пола
Содержание:
Предпосылки изобретения инфракрасного обогрева
Устройство и принцип работы инфракрасной пленки
Технические характеристики инфракрасной пленки
Достоинства и недостатки инфракрасного отопления
Виды инфракрасных пленок и их использование для теплого пола
Правила выбора греющей ИК пленки
Применение греющей пленки
Постоянный процесс развития и изучения новых технологий позволил разработать массу свежих изобретений. Одним из таких изобретений стала инфракрасная пленка, принцип действия которой заключается в прогреве расположенных перед ней объектов, а не воздуха. В данной статье будет рассмотрена именно инфракрасная пленка, ее характеристики, особенности и сферы применения.
Предпосылки изобретения инфракрасного обогрева
Альтернативные способы обогрева помещений – это то, над чем бьются многие разработчики вот уже на протяжении нескольких десятков лет.
Срок не кажется таким уж большим, но поиск альтернативы всегда говорит о том, что есть некий основной вариант. Этот случай не исключение – традиционным методом отопления является конвекция, которая предполагает прогрев воздуха, в свою очередь передающий тепло другим объектам.
Конвекционный метод отопления используется для нагрева воздуха, но первичная отдача тепла осуществляется различными теплоносителями. На их прогрев нужно затратить определенное количество энергии – но ее стоимость растет с каждым годом, поэтому привычные способы отопления становятся все более и более невыгодными.
Инфракрасный обогрев в этом плане выглядит довольно перспективным вариантом. Все дело в принципе прогрева – инфракрасные волны попадают на все находящиеся в помещении объекты, тем самым превращая их в тепловые аккумуляторы. Эффективность и экономичность ИК-отопления достигается за счет того, что отданное тепло не поднимается, а остается на нижнем уровне.
Среди инфракрасных отопительных элементов наиболее выгодной является инфракрасная пленка. Данный материал отличается универсальностью – использовать пленку можно как самостоятельное и полноценное отопление (чаще всего с ее помощью обустраивается пленочный теплый пол), так и для локального прогрева отдельных зон помещения.

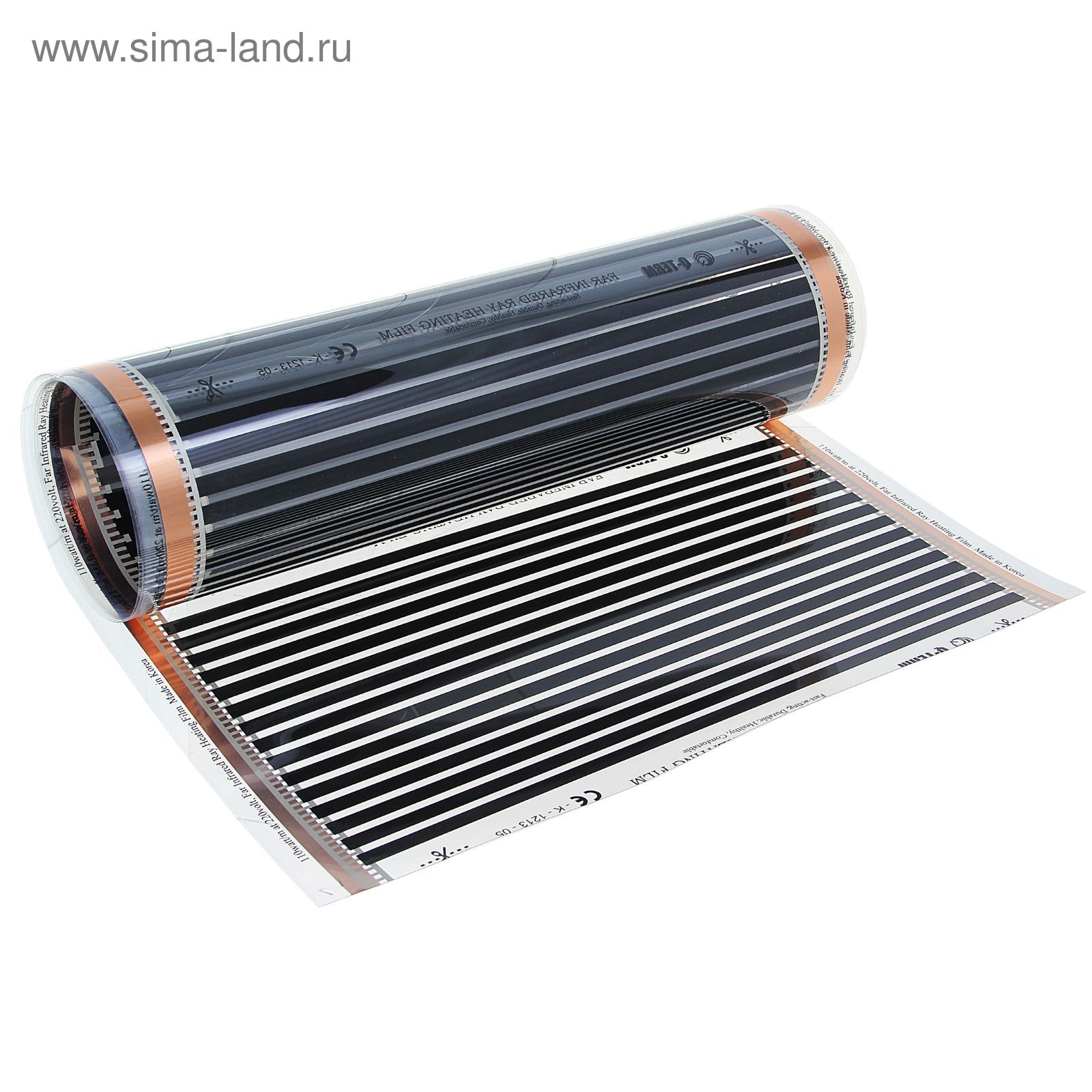

Устройство и принцип работы инфракрасной пленки
Инфракрасное излучение по своей сути является изменением теплового фона. Искусственная генерация такого излучения по своему принципу схожа с тем, что делает солнце – попадающие на поверхность планеты лучи прогревают абсолютно все доступные объекты, а уже от них тепло распространяется на окружающее пространство. Любая термопленка для обогрева работает именно по такому принципу.
В состав инфракрасной пленки всегда входит три основных слоя:
- Греющий элемент, обеспечивающий переработку электроэнергии в тепло;
- Фольгированный слой, исполняющий роль проводника и обеспечивающий равномерную подачу тепла на всех участках пленки;
- Двусторонняя ламинирующая пленка, необходимая для защиты расположенных внутри элементов от внешнего воздействия.
Все нагревательные элементы надежно запаиваются в огнеупорную пленку, которая начинает плавиться только при 210 градусах по Цельсию. Благодаря шинам из медной фольги греющие полосы подключаются параллельным способом и соединяются с термодатчиком, регулирующим работу инфракрасного обогрева.
Прогрев помещения посредством инфракрасного излучения осуществляется следующим образом:
- Сначала в нагревательные устройства подается ток.
- Находясь в устройстве, электричество преобразуется в тепловую энергию.
- Выработанное тепло поступает на двустороннюю пленку.
- Тепло от пленки начинает постепенно попадать в помещение – это первичное излучение.
- Первым делом осуществляется прогрев того покрытия, под которым находится пленка (напольное покрытие или отделка стен).
- Разогретое покрытие отдает тепло, тем самым осуществляя вторичное излучение. Находящиеся в комнате объекты нагреваются и передают тепло воздуху.
Технические характеристики инфракрасной пленки
Параметры большинства инфракрасных пленочных нагревателей практически одинаковы, но определенная вариативность все же имеется:
При использовании ИК-обогревателей в жилых зданиях получается существенная экономия электроэнергии – в среднем около 25%. Для производственных и общественных построек, имеющих высокие потолки, этот показатель может увеличиваться вплоть до 80%.
Чтобы греющая пленка была максимально эффективной и экономичной, должны выполняться следующие условия:
- Помещение должно быть максимально утепленным, т.е. все теплопотери должны сводиться к минимуму;
- Перед монтажом ИК-пленки нужно учитывать климатические особенности региона и расположение здание относительно розы ветров.
Достоинства и недостатки инфракрасного отопления
Среди положительных качеств инфракрасных пленочных обогревателей ярче всего выделяются:
- Сохранение микроклимата помещения. При использовании греющей пленки воздух остается в нормальном состоянии, кислород из него не выжигается. Кроме того, результаты некоторых исследований говорят о том, что ИК-излучение положительно влияет на человеческий организм.
- Обширные возможности применения. Использовать инфракрасную пленку можно в любом качестве – как автономно, так и в качестве дополнительного отопления (локального или резервного).
- Универсальность. ИК пленка может укладываться на любую поверхность – пол, потолок или стены. Кроме того, универсальность позволяет использовать пленку в сочетании с большинством существующих видов покрытий.
- Минимальная инерционность. Инфракрасная пленка для отопления разогревается за минимальное время, поэтому холостого расхода электроэнергии, нередко возникающего именно из-за длительного разогрева, попросту нет.
- Возможность подключения инфракрасного отопления к терморегулятору.
- Надежность и длительный срок службы. Помимо долговечности, инфракрасная отопительная пленка отличается хорошей устойчивостью к перепадам напряжения в сети.
- Простота монтажа. ИК-обогреватели довольно просты в монтаже, поэтому их вполне можно устанавливать самостоятельно (прочитайте: «Как правильно выбрать инфракрасный пленочный обогреватель – виды, преимущества и недостатки, правила установки»).
- Модульная конструкция. В состав инфракрасной пленки входят отдельные элементы, которые, выходя из строя, не нарушая работоспособности всей системы.
При использовании греющей пленки воздух остается в нормальном состоянии, кислород из него не выжигается. Кроме того, результаты некоторых исследований говорят о том, что ИК-излучение положительно влияет на человеческий организм.
Помимо долговечности, инфракрасная отопительная пленка отличается хорошей устойчивостью к перепадам напряжения в сети.Без недостатков тоже не обошлось, но их гораздо меньше:
- Повышение электростатичности. Воздействие инфракрасных лучей является причиной повышенного оседания пыли на нагревательных поверхностях.
- Высокая стоимость. Инфракрасная обогревательная пленка обходится достаточно дорого (что, впрочем, нивелируется быстрой окупаемостью такого отопления).
- Негативное воздействие на электроприборы. Установленные в обогреваемом помещении электрические приборы, подвергаясь влиянию волнового излучения, не могут полноценно функционировать.

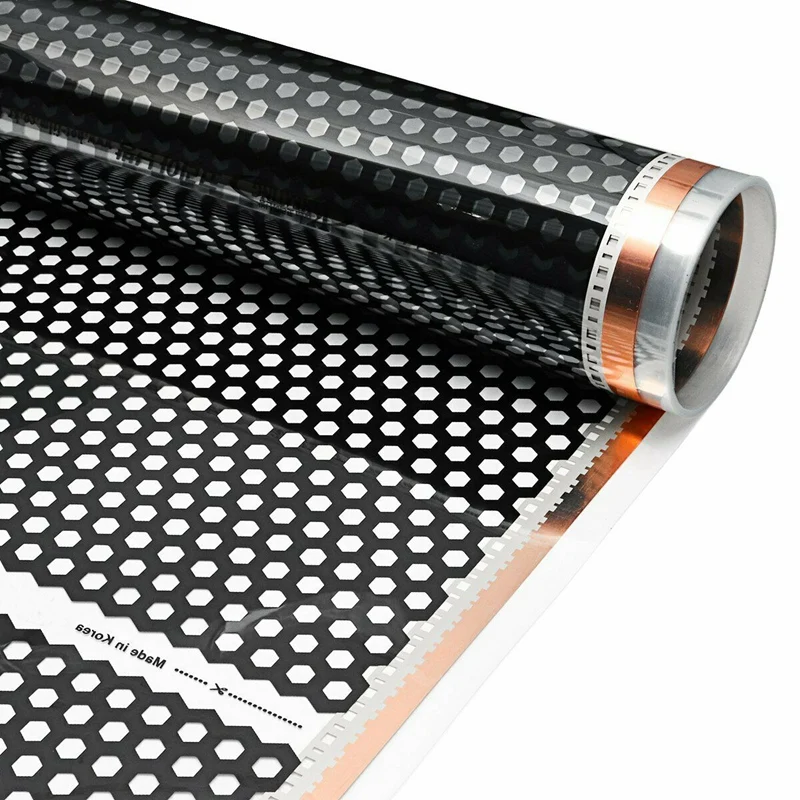

Виды инфракрасных пленок и их использование для теплого пола
В классификации инфракрасных пленочных обогревателей нет особого смысла – все они имеют схожую конструкцию и принцип действия. Единственным заметным отличием таких изделий является максимальная температура нагрева пленки, от которой и нужно отталкиваться, подбирая устройство для конкретной ситуации.
Применение инфракрасной пленки всегда имеет определенные правила. Например, при обустройстве такой системы на потолке обязательно должен иметься утеплитель, имеющий отражающую поверхность. Расстояние между греющими элементами и отделочными материалами должно составлять около 100-150 мм.
Инфракрасная пленка – это оптимальный выбор для обустройства теплого пола. Все дело в небольшой толщине устройства, что позволяет укладывать отопление под любое напольное покрытие. Пленка для обогрева пола не должна находиться непосредственно под мебелью – это приведет к снижению теплоотдачи и пересыханию дерева.
Перед выбором конкретной пленки нужно учесть максимально возможную температуру нагрева покрытия – например, для ламината или паркета подходит пленка, разогреваемая до 27 градусов, а под плитку или керамзит можно укладывать высокотемпературный инфракрасный теплый пол.
Для монтажа ИК-отопления на стенах обычно используются универсальные пленки, которые впоследствии накрываются отделочным материалом. Под пленкой должен располагаться утеплительный материал, не содержащий в себе металлических элементов.
Правила выбора греющей ИК пленки
Чтобы выбрать хорошую ИК-пленку, нужно руководствоваться следующими рекомендациями:
- В основе пленки должен лежать пожаробезопасный и прочный полимерный материал. Как правило, хорошие материалы имеют белесый оттенок, а вот прозрачные изделия к приобретению не рекомендуются.
- Для изготовления токопроводящих полос может использоваться только медь, причем на самих полосах не должно быть каких-либо повреждений.
- Серебряная полоса должна выступать за пределы медного слоя на 1,5-2 мм. В самых лучших изделиях содержание серебра в полосе составляет свыше 70%. Если серебряный слой просвечивается, то пленка менее надежна.
- Нужно обязательно узнать, каким способом медная полоса соединена с серебряной. Существует мокрое соединение, для которого используется специальный клей, и сухое соединение, при котором полосы крепятся друг к другу под давлением и высокой температурой. Сухое соединение считается более надежным и долговечным.
- В качестве рабочего элемента большинство ИК-пленок используют углеродисто-карбоновое напыление. Полосы должны располагаться полосами или сплошным слоем – все остальные варианты имеют меньшую эффективность или попросту бессмысленны.
- Для ламинирования пленки используются полимеры того же качества, что и основа, только толщина внешнего слоя может быть меньше. Нужно знать, какой клей был использован для обработки – обычный состав выдерживает разогрев до 80 градусов, а высокотемпературный – вплоть до 110 градусов. Если инфракрасная лента подвергнется термической деформации, то вполне может пострадать и напольное покрытие, поэтому при покупке обращать внимание на ее качество.
- Действительно хорошая инфракрасная пленка для обогрева пола довольно быстро начинает прогреваться, что можно проверить еще в магазине. Кроме того, стоит обращать внимание на ширину пленки – повышение этого параметра пропорционально снижает риск перегрева рабочих элементов.
Если инфракрасная лента подвергнется термической деформации, то вполне может пострадать и напольное покрытие, поэтому при покупке обращать внимание на ее качество.Применение греющей пленки
Инфракрасные обогревательные системы активно используются в самых разных сферах, а чаще всего их применяют в следующих областях:
- В качестве основного отопления любых построек, как жилых, так и промышленных, в самых разных конфигурациях.
- В качестве дополнительного отопления. Например, инфракрасная пленка для пола, обеспечивающее резервный отопительный контур, или же временное отопление, или предотвращение оледенения различных объектов или площадок, находящихся на открытом воздухе.
- В сельском хозяйстве для создания микроклимата в теплицах, отопления хозяйственных построек или сушки полученной продукции.
- В сушильных камерах на разных видах промышленности.
- Для создания локального подогрева (например, автомобильных сидений или же в саунах).
Заключение
Инфракрасная греющая пленка – это самая последняя разработка в сфере отопительных систем. Высокая эффективность и универсальность позволяет использовать инфракрасный обогрев в самых разных ситуациях, вплоть до полной замены других систем отопления, а экономичность дает возможность сократить затраты на обогрев помещений.
ᐈ Инфракрасная пленка на Стены и Потолок (6 Фото)
Каталог товаров
Инфракрасная пленка на стену и потолокИнфракрасная пленка на стены и потолок — можно ли закрепить и насколько это эффективно? Ответ читайте в нашей статьеIN-HEAT.
KIEV.UA
Инфракрасная пленка на стену и потолок
Можно ли закрепить инфракрасную пленку на стену или потолок?
Монтаж инфракрасной нагревательной пленки на стены – это сегодня обыденное дело. Сделать это очень просто. Благодаря простой конструкции нагревательной пленки закрепить ее на стене или потолке не составит абсолютно никакого труда.
Термопленка с одинаковым успехом крепится как на стены так и на потолок. Однако выполняя такой монтаж все же необходимо следовать определенным правилам.
Как закрепить инфракрасную пленку на стене?
Фиксация нагревательной пленки на стене производится через прозрачные (молочные) не греющиеся участки инфракрасной пленки. Если внимательно рассмотреть фото нагревательной пленки, то можно увидеть, что такие места расположены через каждые 20 см (25 см — в зависимоcти от производителя) по всей длине. Также прозрачная полоса шириной 1.5 см проходит по всей длине слева и справа от медных шин.
Стоит отметить, что ширина секции отреза, а соответственно и крепления нагревательной пленки на стене, отличается в зависимости от производителя. Ниже в таблице представлена информация кратности отреза и крепления ИК-пленки по производителям.
| Производители ИК-пленки | Шаг отреза и крепления в длину |
|---|---|
| Heat PLus, Luchi | 20 см |
| Enerpia, Hot-Film, IN-THERM, Rexva, ProfiTherm | 25 см |
Именно через прозрачные места производится крепление нагревательной пленки к стене или потолку. Процесс фиксации может осуществятся с помощью: дюбелей, саморезов, строительного степлера, гвоздей.
Правила монтажа инфракрасной пленки на стену и потолок:
- запрещается крепление через медные токопроводящие шины и графитовые нагревательные полосы
- запрещается использовать нагревательную пленку в качестве несущей конструкции для будущего финишного покрытия. Все декоративные покрытия поверх нагревательной пленки должны быть зафиксированы к основанию (стене или потолку), а не приклеены (прикреплены) к нагревательной пленке
- при вертикальном размещении инфракрасной пленки на стены высотой больше 2 м учтите, что тепло поднимается вверх, поэтому участки пленки на стене расположены вверху будут перегреваться на 5-10 градусов относительно тех, что расположены внизу. Учтите это при выборе места расположения температурного датчика
- провода питания не должны проходить за (под) нагревательной пленкой
- инфракрасная пленка расположена на стене или потолку не должна накладываться в внахлест
Все декоративные покрытия поверх нагревательной пленки должны быть зафиксированы к основанию (стене или потолку), а не приклеены (прикреплены) к нагревательной пленкеИнфракрасная пленка на стену купить которую вы можете в нашем интернет-магазине может иметь разную мощность, которая выбирается исходя из условий теплоизоляции помещения. На практике чаще всего используют инфракрасную пленку на стены мощностью 220 или 400 Вт/м2
Алгоритм монтажа пленочного пола на стену или потолок
Инфракрасная пленка на потолке и стенах устанавливается по одинаковому алгоритму.
- Составьте план размещения и подключения нагревательных секций.
Подключение удобней всего производить с одной стороны по торцам ик-пленки ближе к месту расположения терморегулятора - Рассчитайте необходимую мощность и токовую нагрузку ИК-пленки.
Помните, что на один бытовой терморегулятор можно подключить примерно ~3.2 кВт, что эквивалентно 15 м2 нагревательной пленки мощностью 220 Вт/м2 и 8м2 – при использовании пленки мощностью 400 Вт/м2.
Если токовая нагрузка превышает допустимую нагрузку бытового терморегулятора необходимо принять решение к установке двух и более регуляторов или выполнить подключение через промежуточный силовой контактор используя всего один терморегулятор. Более подробно об этом тут. - Подготовьте место установки терморегулятора.
Терморегуляторы для теплых полов монтируются в подрозетник диаметров 60 мм. Однако существуют и накладные терморегуляторы, которые устанавливаются на стену. - Разместите на стену или потолок – теплоизоляционный материал.
Инфракрасная пленка одинаково греет что вверх – что вниз, поэтому разместив ее на стене без дополнительной теплоизоляции львиная доля тепла будет уходить в само основание.
Если задача стоит в том, чтобы обогреть стену, например для защиты от плесени, этот шаг можно пропустить, в противном случае если конструкция собирается для обогрева помещения – применение теплоизоляции обязательное. - Выполните установку клипс и подключение проводов к нагревательной пленке.
С помощью дюбелей, степлера, саморезов или гвоздей закрепите инфракрасную пленку на стену или потолок, через прозрачные не греющиеся участки. - Подключите ИК-пленку к терморегулятору и проверьте работу системы.
- Выполните установку финишного покрытия.
О том, что можно выбрать для финишного покрытия на стене или потолке читайте ниже.
Чем накрыть нагревательную пленку на стене?
Накрывать ИК-пленку следует материалами которые хорошо проводят тепло и имеют минимальное тепловое сопротивление.
Идеальным вариантом является большая керамическая плитка (например 60*60 см). Накрыв ИК-пленку на стене керамикой, вы получите ничто иное, как аналог керамической нагревательной панели. Однако на практике достаточно трудно найти техническое решение того, как зафиксировать такую плитку в вертикальном положении.
Поэтому чаще используют либо гипсократон либо вагонку, а также ламинат и прочие древесные и гипсокартонные конструкции.
Обратите внимание, чтобы получить максимальный КПД обогрева наружного воздуха, нужно чтобы финишный материал накрывал пленку вплотную без воздушного зазора. Чем больше вы оставите зазор между инфракрасной пленкой и гипсокартонном (плиткой, вагонкой) тем хуже будет передаваться тепло в помещение.
Где чаще всего устанавливают ИК-пленку на стенах или потолке?
Сфера нестандартного применения нагревательной пленки шагнула далеко вперед. Сегодня используя универсальный греющий элемент в виде пленочного нагревателя решается множество нестандартных задач.
Например: сушка продуктов питания, древесины, бетона, обогрев рассады, животных, птицы и т.д. И тут стоит учитывать, что далеко не везде требуется или физически возможна укладка инфракрасной пленки на пол.
На стены пленочный пол чаще всего используют:
- при обогреве балконов
- при обогреве ванных комнат (при обустройстве теплых стен для сушки полотенец или антизапотевания зеркал)
- в теплицах при обогреве высокорослых растений
- в брудерах для обогрева птицы
- в сушильных камерах продуктов питания и древесины
- в инфракрасных саунах
На потолок пленочные полы чаще всего устанавливают:
- в дачных домиках
- в вольерах для обогрева животных
- в сушильных камерах
- при локальном обогреве рабочих зон
Что эффективнее, инфракрасная пленКа на полу, стене или потолку?
Место установки инфракрасной пленки будь то на стене, полу или потолку определяет эффективность использования системы отопления в целом.
Так, если высота потолков выше 2.5 м, установка нагревательной пленки на потолок может не дать ожидаемого результата в виде комфортного обогрева пространства.
При установке инфракрасной пленки на потолок львиная доля тепла накапливается и задерживается в верхних слоях воздуха комнаты. Поэтому такой обогрев может показаться менее комфортным чем нежели пленка была бы установлена на полу или на стене.
Максимально эффективный способ обогрева – это расположение инфракрасной пленки на полу, далее за ним идет расположение ИК-пленки на стенах и на последнем месте – установка нагревательной пленки на потолок.
«Если установка инфракрасной пенки на потолок менее всего выгодна, почему ее выбирают люди«, — спросите вы.
Все дело в монтажных работах. Зачастую, в тех людей кто выбирает пленочные полы на потолок, на полу уже установлены декоративные покрытия, возможно уложена дорогая кафельная плитка или масивная доска и делать половое отопление физически просто не получается.
Установить на стены пленочный пол также не выходит, по причине малой полезной площади и нарушение вида интерьера.
В таких случаях пленочный пол на потолке – единственное возможное техническое решение.
Остались вопросы?
Получите бесплатную консультацию от специалиста магазина
Получить консультацию
Ваше сообщение отправлено.
Мы свяжемся с вами в ближайшее время
Произошла ошибка. Сообщение не отправлено.
Нажимая на кнопку «Получить консультацию», вы даете согласие на обработку персональных данных
Ваше сообщение отправлено.
Мы свяжемся с вами в ближайшее время
Товары из статьи
Быстрый просмотр
Саморегулируемая инфракрасная пленка Rexva PTC 305 / 50 см
250 грн. / м.п.В корзину
Подробнее
Купить в 1 кликВ избранное
В наличии 3
Купить в 1 кликСравнение
В избранноеВ наличии
Потужність, Вт/м.
- 110
Скидка 6%
Быстрый просмотр
Пленка теплый пол Enerpia EP-305-T / 110 Вт / 50 см / под ламинат
188 грн. / м.п.В корзину
Подробнее
Купить в 1 кликВ избранное
В наличии 3
Купить в 1 кликСравнение
В избранноеВ наличии
Потужність, Вт/м.
- 110
Скидка 6%
Быстрый просмотр
Инфракрасная пленка Enerpia EP-308-T /180 Вт / 80 см
301 грн. / м.п.В корзину
Подробнее
Купить в 1 кликВ избранное
В наличии
Купить в 1 кликСравнение
В избранноеВ наличии
Потужність, Вт/м.
- 180
Скидка 6%
Быстрый просмотр
Инфракрасная пленка Enerpia EP-310-T /220 Вт / 100 см
376 грн. / м.п.В корзину
Подробнее
Купить в 1 кликВ избранное
В наличии 1
Купить в 1 кликСравнение
В избранноеВ наличии
Потужність, Вт/м.
- 220
Быстрый просмотр
Heat Plus SPN-305-225 Sauna, ширина 50 см
451 грн. / м.п.В корзину
Подробнее
Купить в 1 кликВ избранное
В наличии 3
Купить в 1 кликСравнение
В избранноеВ наличии
Потужність, Вт/м.
- 225
Товар добавлен в корзину
| Продолжить покупки | Перейти в корзину |
Купить в один клик
Заполните данные для заказа
Я согласен на обработку персональных данных.*
Купить в один клик
Ваш заказ принят!
Мы свяжемся с Вами в ближайшее время,
благодрим за покупку.
Закрыть окно
Запросить стоимость товара
Загрузка товара
Заполните данные для запроса цены
Я согласен на обработку персональных данных.*
Запросить ценуЗакрыть окно
Инфракрасная пленочная фотография— Инфракрасная пленка Как сделать, советы и фильтры
Инфракрасная пленочная фотография создает дико странные и вычурные фотографии. Неудивительно, что эта психоделическая эстетика была популярна в 1960-х годах, и ИК-фотографии появились на обложках альбомов Джими Хендрикса, Донована и Фрэнка Заппы.
Цветная инфракрасная пленка улавливает невидимый инфракрасный свет в красной части спектра, свет, который не виден невооруженным глазом и превращает зеленую растительность в ярко-красный цвет. Съемка в аналоговом инфракрасном диапазоне раньше была сложной и дорогой, а результаты непредсказуемыми и не стоили затраченных усилий. Теперь с доступной в продаже инфракрасной пленкой и цветным фильтром каждый может экспериментировать, создавая искусные научно-фантастические пейзажи.
Содержание этой статьи:
Примеры инфракрасной фотографии | Как снимать на ИК-пленку | Советы по съемке | Проявляющая ИК-пленка
Сравнение изображений, отображаемых в инфракрасном и видимом свете.*
Как изначально использовалась цветная инфракрасная пленка?Процесс, чувствительный к инфракрасному излучению, был разработан во время Первой мировой войны Соединенными Штатами для улучшения фотосъемки воздушной разведки сквозь дымку.
Он был адаптирован для астрономии в 1930-х годах и в настоящее время используется для аэрофотосъемки, например, для изучения растительности и лесного хозяйства.Примеры фотосъемки на инфракрасную пленку
Снимок с цветной инфракрасной пленкой FPP InfraChrome
Фотографии ниже сняты на объектив Canon A-1, 28 мм с желтым фильтром №12 и f /11. Пленка представляет собой цветную инфракрасную пленку FPP , — позитивную инфракрасную пленку с истинным цветом, которая создает цветной слайд. Цветная инфракрасная пленка InfraChrome от FPP идентична пленке Kodak Aerochrome IIII 1443 и прошла испытания партиями, свежая и хранится в холодильнике.
Купить цветную ИК-пленку в filmphotographystore.com (не партнерская ссылка и не платная акция)
Это было сделано для светлых участков, поэтому тени стали такими темными. Цветная ИК-пленка не имеет широкого диапазона экспозиционной широты, поэтому при измерении теней в контрастной сцене она будет переэкспонировать светлые участки. В данном случае получилось неплохо. Цветная ИК-пленка лучше всего подходит для лесных и травянистых участков, но хорошо иметь в кадре объекты, которые добавят некоторый контраст к зелени, например, камни и вода, которые не поглощают УФ-свет. Эта сцена была измерена для средних тонов и была снята с фокусным расстоянием 28 мм и f/8 — съемка с широкоугольным объективом на бесконечность и высокой диафрагмой гарантирует, что вы получите четкое изображение. Если скорость затвора падает ниже 60-й секунды, обязательно используйте штатив. Прямые солнечные лучи на всей сцене облегчают замер и получают правильную экспозицию, поэтому небо на этой фотографии не переэкспонировано. При съемке на цветную ИК-пленку хорошей практикой является отслеживание снимков: один кадр даже экспонирован, один недоэкспонирован стопом, а один переэкспонирован стопом. При съемке на цветную ИК-пленку лучше избегать контрастного света, такого как эта сцена, — это экспозиция для теней, которые переэкспонируют фон. Было бы лучше сфотографировать эту сцену с противоположной стороны, где солнечный свет падает прямо на дерево. Обратите особое внимание на замер при съемке цветной ИК-пленки, особенно в таких ситуациях, как эта. Чем точнее будет ваш замер, тем лучше будет цвет. Эта сцена была сфотографирована с использованием штатива с объективом Canon A-1 и 28 мм при диафрагме F/11, благодаря чему все в этой сцене было в фокусе. При фотографировании массивных пейзажей, таких как Йосемитская долина, вы можете снимать на бесконечность, и пока вы используете диафрагму выше f/8, вы будете в фокусе. Этот снимок был замерен для средних тонов. Цветная ИК-пленка не имеет широкого диапазона экспозиций, поэтому при фотографировании таких контрастных сцен вы должны выставлять экспозицию, эквивалентную средним и высоким тонам, чтобы не переэкспонировать светлые участки. Эта сцена была замерена по теням, поэтому небо переэкспонировано, но в данном случае это работает хорошо. Есть много правил, когда дело доходит до съемки цветной ИК-пленки, но не забывайте получать удовольствие и иногда нарушать правила!Как снимать цветную инфракрасную пленку?
Мы призываем вас экспериментировать. Не заморачивайтесь… или получите «кинопоты».
Экологические проблемы играют важную роль в инфракрасной фотосъемке, потому что она сильно зависит от силы присутствующего инфракрасного излучения, снимайте только при солнечном свете. Когда солнце находится низко (утром или ближе к вечеру), инфракрасное излучение намного выше.
Для достижения цветового эффекта в камере вам понадобится цветной фильтр. Рекомендуется снимать с желтым фильтром #12, который используется на изображениях выше. Многие стрелки также экспериментируют с оранжевыми или красными фильтрами. Это даст вам различные результаты (см. ниже). Без фильтра пленка ведет себя как обычная пленка без особых характеристик.
Фильтры на ИК-пленке – желтый фильтр, красный фильтр, оранжевый фильтр. (слева направо)
Источник: альтернативная фотография.com Максимальное использование Kodak aerochrome
Советы по фотосъемке с инфракрасной пленкой
Результаты цветного инфракрасного излучения могут сильно различаться.Лучше всего управлять ожиданиями и действовать экспериментально.
Какую камеру можно использовать?Для инфракрасной пленочной фотосъемки используйте камеру, которая не осуществляет автоматическое продвижение пленки (камеры с автоматической загрузкой используют небольшие светодиодные индикаторы для обнаружения и подсчета кадров, что может привести к утечке света и потенциальному запотеванию пленки). Используйте камеру, которая НЕ имеет светодиодных датчиков, которые определяют код DX, но имеет ручную настройку ISO/ASA. Примеры: Canon Ae1, Pentax K1000, Nikon серии F, Olympus Trip 35…
Используйте цветной фильтр Инфракрасная пленка Для фотосъемки требуется цветной фильтр, в противном случае пленка ведет себя как обычная пленка.
- Желтый фильтр #12 (рекомендуется: желтый фильтр Tiffen #12)
- Эксперимент с красным и оранжевым фильтрами.
ИК-пленка очень чувствительна к свету, ее следует хранить в светонепроницаемой черной канистре. Загрузите в темном месте, и если у вашей камеры есть окно на задней панели, используйте черную ленту, чтобы устранить утечки света и запотевание.
Снимайте ТОЛЬКО при солнечном светеИнфракрасная пленка нуждается в ИК-излучении, а солнечный свет является лучшим источником ИК-излучения. Низкое солнце (утром или ближе к вечеру) имеет гораздо более высокое инфракрасное излучение. Съемка в тени (с контровым светом) или в помещении приведет к плохим результатам. Искусственное освещение (кроме вольфрамово-галогенного) излучает только видимый свет и не дает никакого ИК-эффекта.
Экспозиция Каждый производитель предоставляет значения ISO, которые вы можете попробовать. Поскольку ваш люксметр показывает свет, а не ИК-излучение, вам придется угадывать и делать скобки. Поскольку соотношение инфракрасного и видимого света постоянно меняется, установленное значение ISO не будет работать постоянно.
Инфракрасный свет не фокусируется в той же точке, что и видимый свет, и называется инфракрасным сдвигом фокуса . Старые камеры и объективы лучше всего подходят для фотосъемки с инфракрасной пленкой, и они обычно имеют красную линию, точку или букву «R», чтобы помочь приспособиться к этому смещению фокуса в инфракрасном диапазоне.
Это инфракрасная метка фокусировки. Он указывает, насколько далеко нужно повернуть кольцо фокусировки, чтобы добиться правильной фокусировки в инфракрасном свете.
Подробнее см. видео ниже
Если вы снимаете с разрешением f /8 или выше, вам не нужно использовать ИК-сдвиг фокуса. Если есть сомнения, мы рекомендуем снимать с разрешением f /8 или выше на широкоугольный объектив и пытаться фотографировать объекты, которые находятся достаточно далеко, чтобы ваши линзы были на бесконечности.
Нет! Если не считать аварии с видеокамерой Sony Nightshot в 1998 году и некоторых длинноволновых ИК-камер наблюдения, которые могут видеть сквозь хлопчатобумажную одежду, ИК-пленка не может видеть сквозь одежду.
Общие рекомендации по характеристикам инфракрасной пленки- Цвет в инфракрасном диапазоне – обычно синий, коричневый и темно-зеленый будут темными, а красный, белый и ярко-зеленый будут почти белыми.
- Листва — растения, деревья и трава отражают ИК-свет немного по-разному, и на проявленном изображении все они будут иметь немного разные оттенки красного. Чем зеленее растение, тем белее оно будет в инфракрасном диапазоне. Различия будут подчеркнуты более светлыми фильтрами. Светло-желтый фильтр дает более широкий спектр розовых и красных оттенков, поэтому рекомендуется использовать желтый фильтр № 12… по крайней мере, для начала. Красные фильтры блокируют более светлые и тонкие оттенки розового.
- Вода более прозрачна, потому что пленка не улавливает блестящие отражения видимого света. Песок и снег кажутся светлее, чем в реальности.
- Люди — Портреты на открытом воздухе лучше всего демонстрируют странные качества инфракрасной фотографии, превращая людей в почти инопланетян. Из-под кожи становятся видны вены, а темные волосы и глаза кажутся темнее. Линзы солнцезащитных очков часто бывают прозрачными.
- Небо — Небо выглядит очень темным, на фоне появляются пушистые облака. Этот эффект максимален в середине дня.
- Если пленка не используется сразу, поместите ее в пакет с застежкой-молнией и храните пленку в холодильнике.
- Кратковременное использование при летней температуре и доставка в лабораторию не повлияют на вашу пленку.
Проявление цветной инфракрасной пленки
- Поскольку инфракрасная пленка является цветной пленкой для слайдов, вы обрабатываете ее как пленку E-6. Вы также можете выполнить перекрестную обработку пленки и обработать ее как C-41, что приведет к получению цветного негатива.
- Отправляйте пленку в легкой герметичной черной канистре.
- Подпишите пленку крупным шрифтом, чтобы ее нельзя было пропустить в лаборатории «ЦВЕТНАЯ ИНФРАКРАСНАЯ — E6»
Проявите инфракрасную пленку в фотолаборатории
Важное примечание: Многие лаборатории не предлагают обработку пленки E-6, а те, в которых есть, не могут работать с цветной инфракрасной пленкой. Если вы не используете фотолабораторию для обработки своей инфракрасной пленки, обязательно поговорите со своей лабораторией перед отправкой пленки.
Специальная благодарность проекту фильма
для их инфрахромовой инфракрасной пленки
Инфракрасная фокус -сдвиг
LifePixel.com объясняет различия в нормальные объективы фотоаппаратов. Показывает, как используются инфракрасные метки фокусировки и как часто на некоторых объективах имеется более одной метки.
Источников информации:
Альтернативная фотография | Проект киносъемки | plaza.ufl.edu/jenj | Википедия
Съемка Инфракрасная и расширенная красная пленка — Руководство
Съемка Инфракрасная пленка
Инфракрасная фотография всегда была уникальной и нишевой формой искусства, позволяющей фотографу делать снимки, казалось бы, из другого измерения. Я говорю нишевый, потому что для захвата этого «идеального» изображения требуется другой подход к предварительной визуализации вашей сцены, понимание ограничений инфракрасного излучения и способность эффективно настраивать параметры для меняющихся условий. По этим причинам многие фотографы не хотят пробовать ИК-пленку. Эта статья не только продемонстрирует преимущества изучения дисциплины инфракрасной пленочной фотографии, но также покажет, что даже такой новичок, как я, может добиться выдающихся результатов, следуя нескольким основным принципам.
Westridge Park — Davie Florida ©Aloy Anderson
Искусство инфракрасного излучения
Уникальная красота ИК заключается в возможности создавать те же сцены, что и при естественном освещении, но теперь запечатлеть их с новым настроением и ощущением. Некоторые сравнивают ИК-изображения со снами, хотя и бодрствующими. Вы начинаете замечать необычные вещи, такие как цветы с узорами, которые обычно не видны, то, как одна листва отражает больше ИК-излучения, чем другие, или как зловеще темное небо контрастирует с белыми пушистыми облаками, облака с безошибочно узнаваемой текстурой и зернистостью, которую может увидеть только пленка. производить. Да Инфракрасный режим — это вызов, но он дает уникальную возможность создавать изображения, которые выделяют вашу работу из массы.
Парк отдыха Эверглейдс, Флорида ©Элой Андерсон
Основы
Поскольку инфракрасный свет невидим для человеческого глаза, для захвата его на чувствительной к ИК пленке, такой как Ilford SFX, нам нужен фильтр, который блокирует видимый свет, но пропускает ИК пройти на плоскость фильма. Фильтры бывают разной силы, например, самый слабый, 550 нанометров, пропускает наиболее видимый свет, чтобы дать наименее резкий эффект, допуская более высокие скорости затвора.
Стандартный фильтр общего назначения с длиной волны 720 нм пропускает некоторое количество видимого света, сохраняя при этом хороший контраст между яркой листвой и более темным небом. Это рекомендация для начинающих, которую я использовал для всех фотографий в его статье.
Наконец, самый сильный фильтр, 850 нм, практически не пропускает видимый свет, из-за этого он делает зеленую растительность совершенно белой, а голубое небо — чернильно-черным. Компромисс в том, что требуется гораздо более длинная выдержка, что создает свои проблемы, такие как размытые деревья или вода, дующая на ветру, иногда это можно использовать в качестве преимущества, чтобы увеличить этот сюрреалистический вид.
Природный заповедник Chapel Trail — Пембрук-Пайнс, Флорида © Aloy Anderson
Ремесленные инструменты
Почти любая камера с полным ручным управлением будет работать с ИК, но есть несколько функций, которые она должна иметь.
- Резьба для фильтра — для крепления фильтра.
- Возможность делать длительные выдержки. Большинство камер имеют выдержку не менее 1 секунды, но для тех технических длинных выдержек убедитесь, что камера имеет функцию спуска троса с резьбой.
- Штатив. Даже в солнечные дни выдержка может составлять секунду или больше, что слишком долго для ручной съемки.
- Таймер автоспуска. Хотя это и не является обязательным, это хорошая резервная копия для тех случаев, когда вы забываете спусковой тросик, позволяя вам запускать затвор, не касаясь камеры и вызывая размытие движения.
- Система быстрой фильтрации. Также не обязательна, но об этом позже.
- Инфракрасная пленка. Я должен отметить, что Ilford SFX считается пленкой ближнего инфракрасного диапазона, обладающей «расширенной чувствительностью к красному», что означает, что она находится на краях самой сильной части инфракрасного спектра.
Канал Нью-Ривер – Дэви Флорида ©Элой Андерсон
Точная экспозицияНесмотря на то, что оборудование для фотосъемки стало технологически продвинутым, важно отметить, что до сих пор не существует такой вещи, как измеритель инфракрасного излучения, это не является большой проблемой, потому что инфракрасное излучение исходит от солнечного света, и наилучшие результаты достигаются в солнечные дни, так что вот ключ. Точно так же, как в традиционной фотографии есть правило солнечного 16 (для оценки правильной экспозиции без замера), в моем предварительном исследовании я обнаружил, что инфракрасное излучение также имеет базовую настройку для солнечных условий с фильтром 720 нм, установив выдержку на 1 секунду и диафрагму на f/. 8. большинство стрелков будут делать брекеты оттуда, например, они могут сделать один выстрел медленнее за 2 секунды и один быстрее за 1/2 секунды, чтобы учесть естественные колебания ИК.
Должен отметить, что я снимаю на Mamiya M645 среднего формата, которая ограничена 16 кадрами, поэтому я решил не использовать брекетинг, чтобы получить максимальную отдачу от роликов. Может быть, это была дерзкая авантюра, но из 48 снимков, которые я сделал, только 3 получились немного недоэкспонированными, но все еще пригодными для использования. Такой высокий показатель киперов был получен благодаря съемке в основном в солнечных условиях и избеганию пасмурных дней, которые потребовали бы приблизительной оценки экспозиции и дали бы плохие / мягкие результаты ИК.
Сайт судостроителей Pioneer – Майами, Флорида ©Элой Андерсон
Точная фокусировка
Еще одно интересное поведение инфракрасного света заключается в том, что он не фокусируется в той же плоскости, что и видимый свет, он фокусируется немного впереди, это называется «сдвиг инфракрасного фокуса». Это легко исправить, потому что у большинства старых мануальных объективов есть красная инфракрасная метка на шкале глубины резкости. Как только вы достигаете фокусировки видимого света, вы отмечаете эту точку и поворачиваете ее к инфракрасной метке. Например, когда нормальная фокусировка на моем 55-мм объективе Sekor составляет 3 метра, поворот его на инфракрасную метку устанавливает ИК-фокус немного ближе к 2,5 метрам. Интересно, что f/8 имеет такую большую глубину резкости, что вы можете не заметить большой разницы, если забудете о настройке, особенно при съемке пейзажей. Благодаря этому вниманию к критическому фокусу мои изображения получались невероятно четкими и попадали в золотую середину объектива.
Вот потенциальная проблема и решение: ИК-фильтры настолько темные, что если вы используете зеркальную фотокамеру, вы не сможете видеть через объектив, чтобы сфокусироваться и скомпоновать с установленным фильтром. Представьте себе, что фильтр ввинчивается и выкручивается 36 раз за рулон, это будет не только медленно и утомительно, но вы заполните его отпечатками пальцев и, возможно, уроните его. Я рекомендую использовать какую-нибудь систему быстрой фильтрации с шарниром, позволяющим вам откинуть фильтр, чтобы сфокусироваться, и быстро откинуть его назад, чтобы сделать снимок. Я использую модель Uurig с резьбой для фильтра 58 мм.
Парк Тритопс — Дэви Флорида © Элой Андерсон
Эксперимент
Теперь, когда вы попробовали инфракрасное излучение и увидели прекрасные результаты, не стесняйтесь нарушать некоторые «правила» своих экспериментов. Может, попробовать снимать архитектуру, а не пейзажи, более темное небо улучшает или ухудшает? Если вы ищете жуткий научно-фантастический эффект, попробуйте снимать людей, вы наверняка получите вид, который невозможно воспроизвести в Photoshop. Как это выглядит, когда вы снимаете в менее солнечных условиях? Наконец, без фильтра Ilford SFX ведет себя как обычная черно-белая пленка, я снял несколько изображений таким образом, и он также выглядит совершенно нормально.
Церковь в Майами-Шорс, Флорида ©Элой Андерсон
На ваши отметки
Теперь, когда мы знаем основы, осталось только выполнить задание. Когда вы ищете сцену для фотосъемки, помните, что ИК воздействует на зеленую растительность, голубое небо и человеческую кожу, поэтому предварительно визуализируйте свою композицию при подготовке кадра. Но подождите, условия всегда меняются, неужели это облако только что закрыло солнце? Будете ли вы ждать, пока это пройдет, или решите отрегулировать диафрагму/затвор на несколько ступеней? Скорость ветра только что увеличилась, вы не возражаете против того, чтобы пальмы были размыты для этой секундной выдержки? Вы обнаруживаете лес с лучами солнца, пробивающимися сквозь полог, и хотите бросить себе вызов, чтобы запечатлеть его, но как вы оцениваете экспозицию в таких условиях низкой освещенности?
Вот некоторые из проблем, с которыми вы столкнетесь, но ваш растущий опыт и интуиция помогут вам. Удовлетворение приходит от того, что вы смотрите на висящий отпечаток в рамке и знаете, что вы тщательно сделали это изображение без помощи автоматических вспомогательных средств. Это, несомненно, повысит вашу уверенность в себе, чтобы заняться другими продвинутыми дисциплинами фотографии.
Центр природы Treetops Park – Дэви, Флорида ©Aloy Anderson
Чтобы посмотреть, как это объясняется в видео, и увидеть еще несколько замечательных изображений, посетите https://youtu.be/jANT7vAe2Xc
Об авторе
Элой Андерсон
Мой путь в пленочной фотографии начался в 1985 году, когда мне было 13 лет, когда я купил свою первую зеркальную фотокамеру Chinon CM-5 (которая у меня есть до сих пор) и научился основам. Повзрослев, я перешел на цифру и не собирался снова снимать на пленку, пока мой пасынок после переезда не подарил мне винтажную наведи и снимай Yashica. Я неохотно купил пленку в аптеке, чтобы просмотреть ее, и, получив отсканированные изображения, я понял, что забыл, что такое текстура и зернистость пленки, и это все, что мне потребовалось, чтобы снова зацепить меня.
