Что такое инфракрасный приемник Arduino и как он работает

Инфракрасный (ИК) приемник Arduino — это электронный компонент, который позволяет Arduino принимать и декодировать инфракрасные сигналы от пультов дистанционного управления и других ИК-передатчиков. Он состоит из фотодиода, чувствительного к ИК-излучению, и демодулятора, который преобразует принятый сигнал в цифровую форму.

Как работает ИК-приемник Arduino?

ИК-светодиод пульта ДУ излучает модулированные импульсы света в инфракрасном диапазоне
Фотодиод ИК-приемника улавливает эти импульсы и преобразует их в электрический сигнал
Встроенный демодулятор фильтрует сигнал от помех и выделяет полезную информацию
На выходе приемника формируется цифровой сигнал, который может считывать Arduino

С помощью специальных библиотек Arduino декодирует принятый сигнал в команды

Таким образом, ИК-приемник позволяет Arduino «понимать» сигналы от пультов ДУ и использовать их для управления различными устройствами и проектами.

Подключение инфракрасного приемника к Arduino

Подключить ИК-приемник к Arduino очень просто. Для этого нужно всего 3 провода:

VCC — питание приемника (обычно 5В)
GND — земля
OUT — выходной сигнал приемника

Как правильно подключить ИК-приемник к Arduino?

VCC подключается к выводу 5V на Arduino
GND — к выводу GND
OUT — к любому цифровому пину Arduino (например, D2)

При подключении важно соблюдать полярность питания приемника. Неправильное подключение может вывести его из строя. Также рекомендуется использовать резистор 100-330 Ом между выводом OUT приемника и пином Arduino для защиты от помех.

Пример схемы подключения

Вот простая схема подключения ИК-приемника TSOP1838 к Arduino Uno:

VCC приемника -> 5V Arduino
GND приемника -> GND Arduino
OUT приемника -> D2 Arduino (через резистор 220 Ом)

Такое подключение позволит считывать ИК-сигналы с пина D2 Arduino. Теперь можно переходить к программированию.

Библиотеки Arduino для работы с ИК-приемником

Для удобной работы с ИК-приемником в Arduino используются специальные библиотеки. Они позволяют легко декодировать принятые сигналы и преобразовывать их в команды. Наиболее популярные библиотеки:

IRremote — универсальная библиотека для работы с различными протоколами ИК-связи
IRLib2 — современная библиотека с поддержкой множества протоколов
TinyIR — легковесная библиотека для простых проектов

Какую библиотеку выбрать для работы с ИК-приемником?

Для большинства проектов рекомендуется использовать библиотеку IRremote. Она имеет широкую поддержку различных протоколов, хорошо документирована и постоянно обновляется. IRLib2 — более современная альтернатива с расширенными возможностями. TinyIR подойдет для простых проектов с ограниченными ресурсами.

Установка библиотеки IRremote

Чтобы установить библиотеку IRremote в Arduino IDE:

Откройте Arduino IDE
Выберите «Скетч» -> «Подключить библиотеку» -> «Управлять библиотеками»
В поиске введите «IRremote»
Найдите библиотеку IRremote и нажмите «Установить»

После установки библиотека будет доступна для использования в ваших скетчах.

Программирование Arduino для приема ИК-сигналов

После подключения приемника и установки библиотеки можно приступать к программированию Arduino для приема и декодирования ИК-сигналов. Рассмотрим базовый пример с использованием библиотеки IRremote.

Как написать программу для приема ИК-сигналов на Arduino?

Подключите библиотеку IRremote
Создайте объект IRrecv и укажите пин, к которому подключен приемник
В setup() инициализируйте приемник
В loop() проверяйте наличие новых данных и декодируйте их

Вот пример простого скетча для приема и вывода ИК-команд:


#include <IRremote.h>

const int IR_RECEIVE_PIN = 2;

IRrecv irrecv(IR_RECEIVE_PIN);
decode_results results;

void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn();
}

void loop() {
  if (irrecv.decode(&results)) {
    Serial.println(results.value, HEX);
    irrecv.resume();
  }
}

Этот код будет выводить в Serial Monitor шестнадцатеричные коды принятых ИК-команд. Теперь вы можете использовать эти коды для управления вашими проектами.

Декодирование сигналов с пульта ДУ

После получения ИК-сигналов важно правильно их декодировать и интерпретировать. Каждая кнопка на пульте ДУ отправляет уникальный код, который нужно распознать и связать с определенным действием.

Как декодировать сигналы с пульта ДУ на Arduino?

Получите и запишите коды для всех нужных кнопок пульта
Создайте в программе константы или перечисление с этими кодами
Используйте оператор switch-case для сопоставления полученного кода с действием

Пример декодирования команд с пульта ДУ:


#include <IRremote.h>

const int IR_RECEIVE_PIN = 2;

// Коды кнопок пульта ДУ
const unsigned long BTN_UP = 0xFF629D;
const unsigned long BTN_DOWN = 0xFFA857;
const unsigned long BTN_LEFT = 0xFF22DD;
const unsigned long BTN_RIGHT = 0xFFC23D;

IRrecv irrecv(IR_RECEIVE_PIN);
decode_results results;

void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn();
}

void loop() {
  if (irrecv.decode(&results)) {
    switch(results.value) {
      case BTN_UP:
        Serial.println("Вверх");
        break;
      case BTN_DOWN:
        Serial.println("Вниз");
        break;
      case BTN_LEFT:
        Serial.println("Влево");
        break;
      case BTN_RIGHT:
        Serial.println("Вправо");
        break;
      default:
        Serial.println("Неизвестная команда");
    }
    irrecv.resume();
  }
}

Такой подход позволяет легко добавлять новые команды и связывать их с различными действиями в вашем проекте.

Практические применения ИК-приемника с Arduino

Инфракрасный приемник открывает широкие возможности для создания различных проектов на базе Arduino. Рассмотрим несколько интересных идей применения этой технологии.

Какие проекты можно реализовать с помощью ИК-приемника и Arduino?

Дистанционное управление светодиодной лентой

Умный дом с ИК-пультом
Робот, управляемый пультом от телевизора
Кодовый замок на основе ИК-пульта
Дистанционное управление сервоприводами

Проект: Умное освещение с ИК-управлением

Давайте рассмотрим пример проекта умного освещения, управляемого ИК-пультом:

Подключите ИК-приемник к Arduino
Добавьте светодиод или реле для управления лампой
Напишите программу, которая будет включать/выключать свет по команде с пульта
Добавьте функции регулировки яркости и цветовой температуры

Такой проект позволит управлять освещением в комнате с помощью обычного ИК-пульта, добавив элемент «умного дома» в ваше жилище.

Советы по улучшению работы ИК-приемника Arduino

Для повышения надежности и эффективности работы ИК-приемника с Arduino воспользуйтесь следующими советами:

Используйте экранированный кабель для подключения приемника, чтобы уменьшить помехи

Добавьте конденсатор 100 нФ между VCC и GND приемника для стабилизации питания
Располагайте приемник подальше от источников электромагнитных помех
Используйте прерывания вместо постоянного опроса для экономии ресурсов Arduino
Реализуйте механизм подавления дребезга для исключения множественных срабатываний

Как улучшить дальность работы ИК-приемника?

Для увеличения дальности приема ИК-сигналов можно:

Использовать приемник с более высокой чувствительностью
Добавить внешнюю антенну к приемнику
Установить линзу Френеля перед приемником для фокусировки сигнала
Уменьшить внешнюю засветку, экранировав приемник

Применение этих советов поможет сделать ваши проекты с ИК-управлением более надежными и функциональными.

Заключение и перспективы развития ИК-технологий с Arduino

Инфракрасные приемники остаются популярным и доступным способом добавления дистанционного управления в проекты Arduino. Несмотря на развитие беспроводных технологий, ИК-связь сохраняет свои преимущества в простоте реализации и низком энергопотреблении.

Каковы перспективы развития ИК-технологий в проектах с Arduino?

Интеграция с голосовыми помощниками для расширения возможностей управления
Создание универсальных ИК-пультов на базе Arduino для управления множеством устройств
Разработка систем «умного дома» с комбинированным ИК и Wi-Fi управлением
Использование машинного обучения для адаптивного распознавания ИК-команд

В заключение можно сказать, что инфракрасные приемники Arduino остаются мощным и гибким инструментом для создания интерактивных проектов. Они позволяют легко добавить функции дистанционного управления в любое устройство, открывая широкие возможности для творчества и инноваций.

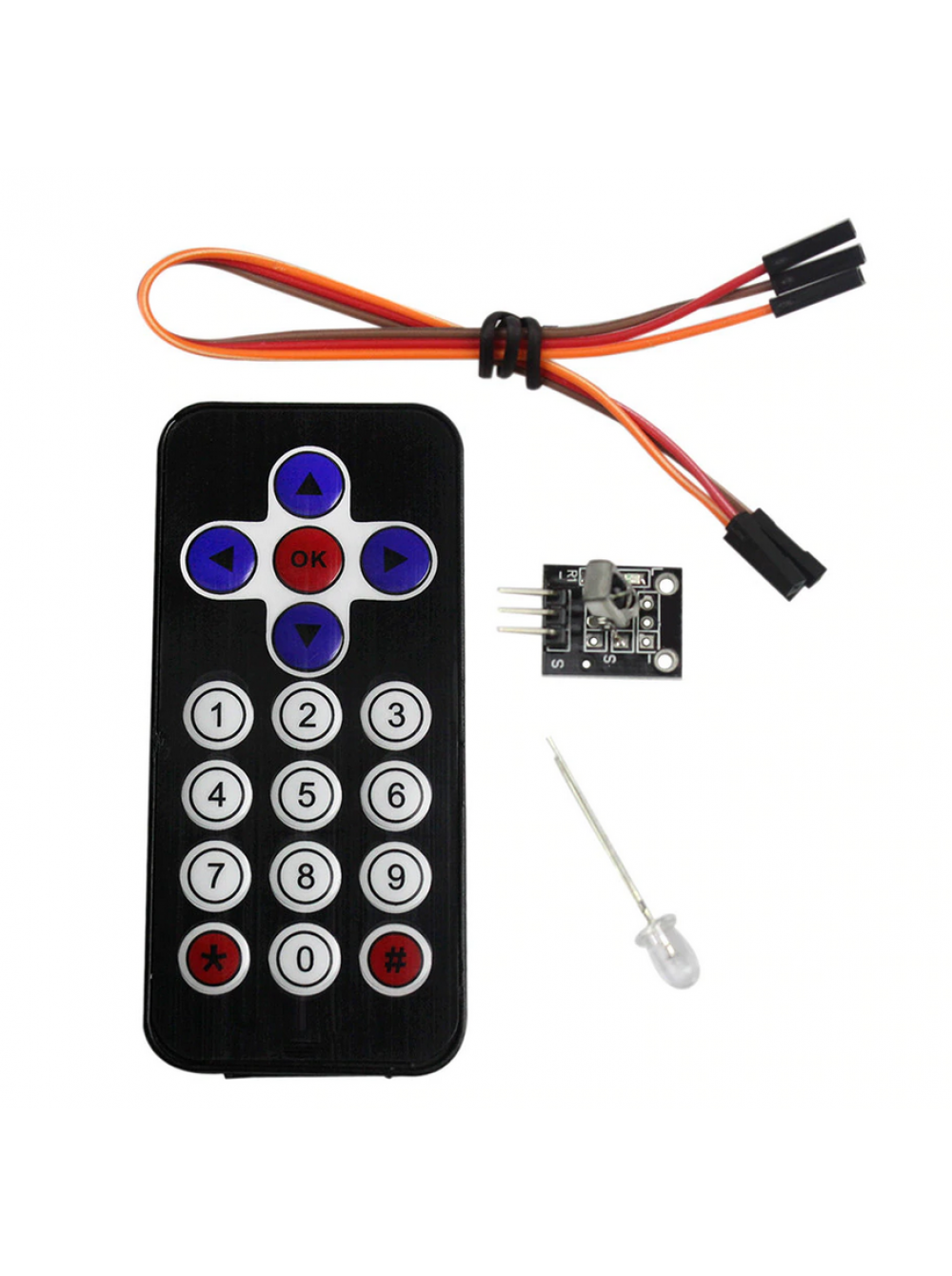

Киз TSOP1838 Инфракрасная 37.9Khz приемник для Arduino
