Что такое интегральный стабилизатор напряжения 5 вольт. Какие существуют типы и серии таких стабилизаторов. Как правильно подключать и использовать стабилизаторы напряжения на 5 вольт. Какие схемы включения наиболее распространены.
Что представляют собой интегральные стабилизаторы напряжения на 5 вольт
Интегральные стабилизаторы напряжения на 5 вольт — это специализированные микросхемы, предназначенные для стабилизации выходного напряжения на уровне 5 В. Они широко применяются в различной электронной аппаратуре для питания цифровых схем, микроконтроллеров и других устройств, требующих стабильного напряжения 5 В.
Основные преимущества интегральных стабилизаторов:
- Компактные размеры
- Простота применения
- Встроенная защита от перегрузки и короткого замыкания
- Высокая стабильность выходного напряжения
- Низкий уровень пульсаций
Популярные серии интегральных стабилизаторов на 5 В
Наиболее распространенными сериями интегральных стабилизаторов напряжения 5 В являются:

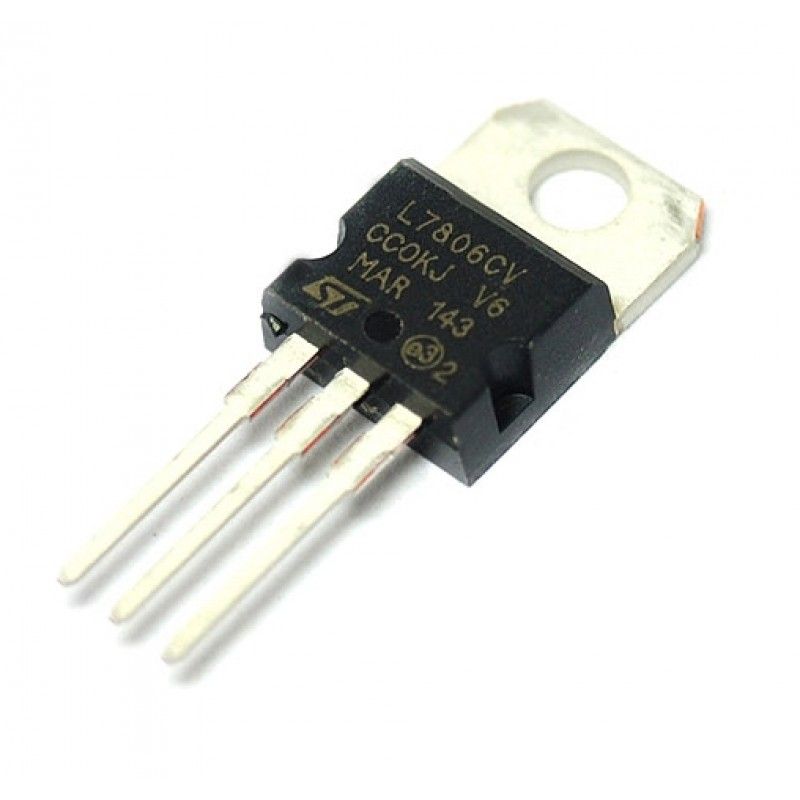

- LM7805 — классический линейный стабилизатор на 5 В и ток до 1 А
- L78L05 — маломощная версия на ток до 100 мА
- LM317 — регулируемый стабилизатор, настраиваемый на 5 В
- LM2575-5.0 — импульсный стабилизатор на 5 В и ток до 1 А
- AMS1117-5.0 — низковольтный линейный стабилизатор на 5 В
Основные характеристики стабилизаторов напряжения 5 В
При выборе интегрального стабилизатора на 5 В следует учитывать следующие ключевые параметры:
- Максимальный выходной ток — от 100 мА до 3 А и более
- Минимальное падение напряжения — от 0,1 В до 2 В
- Точность стабилизации выходного напряжения — обычно ±1-5%
- Уровень пульсаций выходного напряжения — единицы мВ
- Диапазон входных напряжений — обычно до 35-40 В
- Защита от перегрузки и КЗ
- Рабочий температурный диапазон

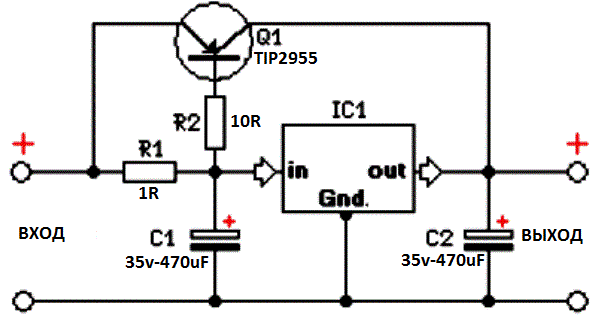

Схемы включения стабилизаторов напряжения 5 В
Рассмотрим типовые схемы включения интегральных стабилизаторов напряжения на примере популярной микросхемы LM7805:
Базовая схема включения:
— Входное напряжение подается на вывод IN
— Выходное напряжение 5 В снимается с вывода OUT
— Вывод GND соединяется с общим проводом
— На входе и выходе устанавливаются конденсаторы 0,33 мкФ и 0,1 мкФ соответственно
Схема с защитными диодами:
— Добавляются защитные диоды на входе и выходе для защиты от обратного напряжения
— Диоды выбираются на обратное напряжение не менее входного напряжения стабилизатора
Схема с регулировкой выходного напряжения:
— Между выводами OUT и GND включается делитель напряжения из резисторов
— Подбором резисторов можно регулировать выходное напряжение в небольших пределах
Рекомендации по применению стабилизаторов напряжения 5 В
При использовании интегральных стабилизаторов напряжения 5 В следует учитывать следующие рекомендации:
- Обеспечить хороший теплоотвод при токах нагрузки более 0,5 А
- Использовать входное напряжение на 2-3 В выше выходного
- Устанавливать фильтрующие конденсаторы на входе и выходе
- Применять защитные диоды при наличии емкостной нагрузки
- Не превышать максимально допустимый ток нагрузки
- Учитывать падение напряжения на стабилизаторе
Области применения стабилизаторов напряжения 5 В
Интегральные стабилизаторы напряжения 5 В находят широкое применение в следующих областях:
- Источники питания цифровой техники
- Зарядные устройства
- Автомобильная электроника
- Измерительное оборудование
- Системы автоматики и управления
- Бытовая электроника
- Радиолюбительские конструкции
Преимущества и недостатки интегральных стабилизаторов 5 В
К основным преимуществам интегральных стабилизаторов напряжения 5 В можно отнести:
- Простота применения
- Компактные размеры
- Невысокая стоимость
- Хорошая стабильность выходного напряжения
- Наличие встроенных защит
Среди недостатков можно выделить:
- Относительно низкий КПД линейных стабилизаторов
- Необходимость теплоотвода при больших токах
- Ограниченный диапазон входных напряжений
- Фиксированное выходное напряжение (для нерегулируемых версий)
Выбор оптимального стабилизатора напряжения 5 В
При выборе интегрального стабилизатора напряжения на 5 В следует учитывать следующие факторы:
- Требуемый выходной ток
- Диапазон входных напряжений
- Необходимость регулировки выходного напряжения
- Габариты устройства
- Требования к КПД
- Стоимость
- Наличие дополнительных функций (защита, индикация и т.д.)
Правильный выбор стабилизатора позволит обеспечить надежное питание электронных устройств и оптимизировать параметры источника питания.
Стабилизатор 5 вольт в категории «Электрооборудование»
Стабилизатор напряжения для холодильника 5000Вт Выпрямитель напряжения 220 вольт 5 квт для бытовой техники
Доставка по Украине
9 366 грн
7 492.80 грн
Купить
Стабилизатор напряжения для холодильника 5000Вт Выпрямитель напряжения 220 вольт 5 квт для бытовой техники
Доставка по Украине
9 366 грн
7 492.80 грн
Купить
Стабилизатор напряжения для холодильника 5000Вт Выпрямитель напряжения 220 вольт 5 квт для бытовой техники
Доставка по Украине
9 366 грн
7 492.80 грн
Купить
Стабилизатор напряжения для холодильника 5000Вт Выпрямитель напряжения 220 вольт 5 квт для бытовой техники
Доставка по Украине
9 366 грн
7 492.80 грн
Купить
Стабилизатор напряжения для холодильника 5000Вт Выпрямитель напряжения 220 вольт 5 квт для бытовой техники
Доставка по Украине
9 366 грн
7 492.80 грн
Купить
Стабилизатор напряжения для холодильника 5000Вт Выпрямитель напряжения 220 вольт 5 квт для бытовой техники
Доставка по Украине
9 366 грн
7 492. 80 грн
Купить
Стабилизатор напряжения для холодильника 5000Вт Выпрямитель напряжения 220 вольт 5 квт для бытовой техники
На складе
Доставка по Украине
9 366 грн
7 492.80 грн
Купить
Стабилизатор напряжения для холодильника 5000Вт Выпрямитель напряжения 220 вольт 5 квт для бытовой техники
Доставка по Украине
9 366 грн
7 492.80 грн
Купить
Стабилизатор напряжения для холодильника 5000Вт Выпрямитель напряжения 220 вольт 5 квт для бытовой техники
Доставка по Украине
9 366 грн
7 492.80 грн
Купить
Стабилизатор напряжения Volt Polska AVR 1000 VA
Доставка по Украине
2 599 — 3 248.75 грн
от 7 продавцов
3 599 грн
2 599 грн
Купить
Микросхема TLE4278G Infineon PG-DSO-14 5V
На складе в г. Черновцы
Доставка по Украине
100 грн
Купить
Микросхема L5150CJ STMicroelectronics корпус PowerSSO-12
На складе в г.
Черновцы
Доставка по Украине
320 грн
Купить
Плата XL6009 / Регулируемый импульсный DC-DC повышающий преобразователь на XL6009, КПД 94%
На складе в г. Мукачево
Доставка по Украине
180 грн
90 грн
Купить
Плата XL6009 / Регулируемый импульсный DC-DC повышающий преобразователь на XL6009, КПД 94%
На складе в г. Мукачево
Доставка по Украине
180 грн
90 грн
Купить
Понижающий линейный стабилизатор напряжения LM7805
На складе
Доставка по Украине
53.30 грн
Купить
Смотрите также
Линейный регулируемый стабилизатор 1,2 до 37 вольт LM317T 1.5A
Недоступен
7.80 грн
Смотреть
LM2576T-5.0, стабилизатор напряжения 5В, 3А, 52кГц, TO220-5
Недоступен
14.50 грн
Смотреть
L78L05, стабилизатор напряжения на 5 вольт, TO92
Недоступен
2.
90 грн
Смотреть
Инверторный стабилизатор напряжения 220 вольт Quant 5.5 кВт однофазный бытовой навесной для дома квартиры дачи
Недоступен
26 980 грн
Смотреть
Стабилизатор напряжения однофазный 5 кВт 220 вольт Укртехнология STANDARD 5000 для дома дачи
Недоступен
32 200 грн
Смотреть
Стабилизатор напряжения релейный однофазный 7.5 Квт 220 вольт Элекс ГИБРИД У 9-1/32 V2.0
Недоступен
10 650 грн
Смотреть
Стабилизатор напряжения релейный однофазный 3.5 квт 220 вольт Элекс ГИБРИД 9-1/16 V2.0
Недоступен
5 370 грн
Смотреть
Стабилизатор напряжения релейный однофазный 5.5 квт 220 вольт Элекс ГИБРИД У 9-1/25 V2.0
Недоступен
10 000 грн
Смотреть
Стабилизатор напряжения симисторный однофазный 5.5 квт 220 вольт ЭЛЕКС ГЕРЦ У 16-1/25 V3.0
Недоступен
16 150 грн
Смотреть
Стабилизатор напряжения электронный однофазный 5.5 квт Элекс 220 вольт АМПЕР У 12-1/25 v2.
0
Недоступен
6 425 грн
Смотреть
Стабилизатор напряжения симисторный однофазный 220 вольт 7.5 квт ЭЛЕКС ГЕРЦ У 16-1/32 V3.0
Недоступен
18 250 грн
Смотреть
Стабилизатор напряжения релейный однофазный 7.5 квт 220 вольт Элекс ГИБРИД У 7-1-32 v2.0
Недоступен
10 000 грн
Смотреть
Симісторні стабілізатори Flagman (високоточні, крок 2 вольта), Україна (гарантія 5 років)
Недоступен
9 200 грн
Смотреть
Стабилизатор напряжения электронный однофазный 5.5 квт 220 вольт Элекс АМПЕР Р У 16-1/25 v2.0
Недоступен
9 607 грн
Смотреть
Стабилизатор напряжения на 2.5 вольта
- Плееры.
- Фотоаппараты.
- Телефоны.
- Видеорегистраторы.
- Навигаторы.
Эти устройства объединены видом источника питания в виде аккумулятора или батареек на 3 вольта.
Как создать питание от бытовой сети дома, не тратя деньги на аккумуляторы или батарейки? Для этих целей не нужно проектировать многоэлементный блок питания, так как в продаже имеются специальные микросхемы в виде стабилизаторов на низкие напряжения.
Схема стабилизатора на 3 вольта
Изображенная схема выполнена в виде регулируемого стабилизатора, и дает возможность создания напряжения на выходе от 1 до 30В. Следовательно, можно применять этот прибор для питания различных устройств для питания 1,5 В, а также для подключения устройств на 3 вольта. В нашем случае устройство применяется для плеера, напряжение на выходе настроено на 3 В.
Работа схемы
С помощью изменяемого сопротивления устанавливается необходимое напряжение на выходе, которое рассчитывается по формуле: U вых=1.25*(1 + R2 / R1). Вместо регулятора напряжение применяется микросхема SD1083 / 1084. Без изменений применяются отечественные подобные микросхемы 22А / 142КРЕН 22, которые различаются током выхода, что является незначительным фактором.
Для нормального режима микросхемы необходимо смонтировать для нее маленький радиатор. В противном случае при малом напряжении выхода регулятор функционирует в токовом режиме, и значительно нагревается даже без нагрузки.
Монтаж стабилизатора
Прибор собирается на монтажной плате с габаритами 20 на 40 мм. Схема довольно простая. Есть возможность собрать стабилизатор без использования платы, путем навесного монтажа.
Выполненная готовая плата может разместиться в отдельной коробочке, либо прямо в корпусе самого блока. Необходимо в первую очередь настроить рабочее напряжение стабилизатора на его выходе, с помощью регулятора в виде резистора, а потом подсоединять нагрузку потребителя.
Переключаемый стабилизатор на микросхеме
Такая схема является наиболее легкой и простой. Ее можно смонтировать самостоятельно на обычной микросхеме LZ. С помощью отключения и включения сопротивления в цепи обратной связи образуется два различных напряжения на выходе. в этом случае нагрузочный ток может возрасти до 100 миллиампер.
Нельзя забывать про цоколевку микросхемы, так как она имеет отличие от обычных стабилизаторов.
Стабилизатор на микросхеме AMS 1117
Это элементарный стабилизатор с множественными фиксированными положениями регулировки напряжения 1,5-5 В, током до 1 ампера. Его можно монтировать самостоятельно на сериях — X.X (CX 1117 — X.X) (где XX — напряжение на выходе).
Есть образцы микросхем на 1,5 – 5 В, с регулируемым выходом. Они применялись раньше на старых компьютерах. Их преимуществом является малое падение напряжения и небольшие габариты. Для выполнения монтажа необходимы две емкости. Чтобы хорошо отводилось тепло, устанавливают радиатор возле выхода.
Интегральные микросхемы серии LM2931 производства фирм Motorola и Texas Instruments представляют собой линейные стабилизаторы напряжения положительной полярности с малым напряжением насыщения. Эти микросхемы выпускаются в корпусах ТО-220, ТО-263, DIP-8, ТО-92 и рассчитаны на фиксированные выходные напряжения 3,3 В, 5,0В, также есть микросхемы этой серии с регулируемым выходным напряжением.
Имея в наличии микросхемы типа LM2931AZ-3.3, выпускаемые в трёхвыводном корпусе ТО-92 можно собрать простой стабилизатор на выходное напряжение +3,3 В, рис. 2. Стабилизатор рассчитан на диапазон входных напряжений +4…18 В, максимальный ток нагрузки 100 мА. Рассеиваемая корпусом микросхемы мощность не должна превышать 0,6 Вт. Максимальное входное рабочее напряжение для всех микросхем серии LM2931 26 В. Ток покоя авторского экземпляра стабилизатора составил 0,3 мА при входном напряжении 9 В при отключенной нагрузке.
При токе нагрузки 80 мА напряжение насыщения микросхемы составило 0,35В, это означает, что при выходном напряжении 3,3 В минимальное входное напряжение стабилизатора, при котором сохраняется стабилизация выходного напряжения, будет около 3,65 В.
Для устройств, работающих круглосуточно от автономных источников энергии, целесообразно применять более экономичные интегральные стабилизаторы напряжения положительной полярности с меньшим током покоя, например, LP2950, LP2951 (75 мкА), МС78ВСхх (50 мкА), MC78FCxx (1,1 мкА).
На рис. 3 представлена схема блока питания с переключаемым выходным напряжением.
Это функционально законченное устройство представляет собой блок питания с линейным стабилизатором выходного напряжения, рассчитанным на максимальный ток нагрузки 1,5 А. Выходное напряжение можно установить равным 3,3 В, 5,0 В, 6,5 В или 9,3 В. Напряжение сети переменного тока 220 В поступает на первичную обмотку понижающего трансформатора Т 1 через замкнутые контакты выключателя SA 1, плавкий предохранитель FU1 и защитный резистор R 1. Напряжение переменного тока около 12 В через полимерный самовосстанавливающийся предохранитель FU2 поступает на мостовой диодный выпрямитель VD 1- VD 4, выполненный на диодах Шотки.
Применение таких диодов примерно вдвое уменьшает потери мощности и напряжения на диодам выпрямительного моста, в сравнении, с выпрямительным мостом на обычных кремниевых диодах. Варистор RU 1 защищает трансформатор и диоды Шотки от всплесков напряжения сети. Пульсации выпрямленного напряжения сглаживает конденсатор большой ёмкости С 5. Для увеличения выходного тока и мощности стабилизатора напряжения, установлен мощный дискретный р-п-р транзистор VT 1, который начинает открываться при токе нагрузки более 50 мА.
Конденсатор С 7 устраняет самовозбуждение микросхемы DA 1.
Выходное напряжение стабилизатора выбирается с помощью переключателя SA 2. Когда переключаемый контакт находится в верхнем по схеме положении, выходное напряжение стабилизатора будет около 3,3 В. Если переключатель установить на ступеньку ниже, то выходное напряжение стабилизатора увеличится на суммарное рабочее напряжение последовательно включенных диода Шотки VD 5 и светодиода HL 1. Конденсатор С 8 уменьшает броски выходного напряжения при изменении позиции переключателя SA2. Резистор R4 уменьшает ток разрядки конденсатора С8 при переключении выходного напряжения с большего на меньшее. Напряжение насыщения стабилизатора, собранного по схеме рис. 3, без учёта пульсаций напряжения на выводах конденсатора С 5 будет 1,5 В при токе нагрузки 1,5 А, или 1,2 при токе нагрузки 1 А, или 1 В при токе нагрузки 0,5 В.
Это примерно в два…три раза меньше, чем у стабилизаторов напряжения, собранных на распространённых микросхемах интегральных стабилизаторов напряжения серий 78хх, 78Мхх, КР142ЕНхх.
При изменении тока нагрузки от 0 до 1,5 А выходное напряжение изменяется не более чем на 10 мВ.
Если в устройстве, собранным по схеме рис. 3, конденсатор С 8 установить ёмкостью 0,047 мкФ, переключатель SA 2 и резистор R4 исключить, а вместо цепочки последовательно включенных светодиодов HL1 — HL3 и диода Шотки VD 5 включить мигающий одноцветный светодиод, зашунтированный маломощным стабилитроном с рабочим напряжением 9 В, например, BZV55C-9V1, и подключить к выходу стабилизатора лампу накаливания на рабочее напряжение 12… 13,5 В, то такая лампа будет вспыхивать в паузах свечения светодиода. В этом случае, желательно конденсатор С 10 установить ёмкостью 47 мкФ.
Большинство деталей блока питания, собранного по схеме рис. 3, можно смонтировать на печатной плате размерами 80×50 мм, рис. 4. Плавкий предохранитель FU1 размещён в держателе предохранителя типа ДВП4-1, закрепленном на корпусе устройства. Варистор FNR-14К471 припаян к клеммам первичной обмотки понижающего трансформатора.
Вместо такого варистора можно установить FNR-20K471, MYG20-431, MYG20-471, LF14K471. Постоянные резисторы типов РПМ, МЛТ, С1-4, С2-23, С2-33 или аналогичные общего применения соответствующей мощности. Оксидные конденсаторы типов К50-35, К50-68 или импортные аналоги. Неполярные конденсаторы керамические или малогабаритные плёночные на рабочее напряжение не менее 25 В. Диоды Шотки 1N5822 можно заменить аналогичными MBRS340T3, MBRS360T3, MBRD340, MBR340, MBR350, SR360, 5GWZ47. Диод SB140 можно заменить на любой из 1N5817 — 1N5819, MBRS130LT3, MBR0520LT1, MBR0520LT3.
Упомянутые в вариантах возможных замен диоды Шотки выполнены в различных корпусах. Транзистор VT 1 должен быть с коэффициентом передачи тока базы не менее 40 при токе коллектора 1 А. Можно заменить любым из серий КТ818, 2Т818, КТ855, 2SA1293, 2SA1441, 2SA473. Транзистор устанавливают на дюралюминиевый теплоотвод. Упомянутые транзисторы имеют различия в цоколёвках выводов и типе корпуса. Перед установкой обязательно измеряйте у транзистора коэффициент передачи тока базы, особенно это касается мощных отечественных транзисторов упомянутых серий, среди которых часто встречаются экземпляры с h31э меньше 10.
Микросхемы серии LM2931, выпускаемые в корпусах различных типов, имеют различия в цоколёвках выводов.
На принципиальной схеме указана цоколёвка для микросхем в корпусе ТО-92 (КТ-26) — пластмассовый корпус как у отечественных транзисторов КТ502, КТ209. Светодиоды HL1, HL2 отечественные красного цвета свечения с прямым рабочим напряжением около 1,5В. Светодиод RL50-CB744D синего цвета свечения с прямым рабочим напряжением 2,8 В. От рабочего напряжения светодиодов зависят выходные напряжения стабилизатора. Вместо светодиодов можно установить по несколько последовательно включенных маломощных кремниевых диодов, например, КД522, 1N4148, или маломощные стабилитроны на необходимое рабочее напряжение. Выключатель питания SA1 малогабаритный клавишный типа SS21 (4 А, ~250 В). Переключатель SA 2 любого типа на 4 положения свободные группы контактов соединяют параллельно. Полимерный самовосстанавливающийся предохранитель MF-R160 можно заменить на LP30-160, LP60-160.
Унифицированный понижающий трансформатор ТП8-25-220-50 можно заменить на ТП8-26-220-50.
Эти трансформаторы имеют по две вторичные обмотки, которые нужно соединить параллельно, соблюдая фазировку. Подойдут и другие трансформаторы с габаритной мощностью 20…30 Вт, вторичная обмотка которых рассчитана на выходное напряжение 11… 14 В при токе нагрузки 1,5 А . Резистор R 1 устанавливают сопротивлением, примерно равным половине сопротивления первичной обмотки трансформатора.
Бутов А.Л.
Литература:
1.Миниатюрные силовые трансформаторы HR. —
- Тороидальные силовые трансформаторы HR. — Радиоконструктор, 2011, № 6, № 9.
- Бутов А.Л. Стабилизаторы на микросхемах AMS1117- хх. — Радиоконструктор, 2008, № 6, с. 24, 25.
- Бутов А.Л. Стабилизаторы напряжения на ИМС L88MS33T. — Радиоконструктор, 2011, №11, с. 14-16.
- Бутов А.Л. Мощный низковольтный регулируемый блок питания на LX8384-00CP. —
Радиоконструктор, 2012, №11, с.
13- 16.
Ниже приведены сразу две схемы 3-х Вольтовых блоков питания .
Они собраны на разных элементах, а конкретную вы сможете выбрать сами, познакомившись с их особенностями и исходя из своих потребностей м возможностей.
На первом рисунке приведена простая схема блока питания на 3 В (ток в нагрузкеке 200 мА) с электронной защитой от перегрузки (Iз = 250 мА). Уровень пульсации выходного напряжения не превышает 8 мВ.
Для нормальной работы стабилизатора напряжение после выпрямителя (на диодах VD1…VD4) может быть от 4,5 до 10 В, но лучше, если оно будет 5…6 В, ≈ меньшая мощность источника теряется на тепловыделение транзистором VT1 при работе стабилизатора. В схеме в качестве источника опорного напряжения используется светодиод HL1 и диоды VD5, VD6. Светодиод является одновременно и индикатором работы блока питания.
Транзистор VT1 крепится на теплорассеивающей пластине. Как рассчитать размер теплоотводящего радиатора можно более подробно посмотреть .
Трансформатор Т1 можно приобрести из унифицированной серии ТН любой, но лучше использовать самые малогабаритные ТИ1-127/220-50 или ТН2-127/220-50. Подойдут также и многие другие типы трансформаторов со вторичной обмоткой на 5…6 В. Конденсаторы С1…СЗ типа К50-35.
Вторая схема использует интегральный стабилизатор DA1, но в отличие от транзисторного стабилизатора, приведенного на первом рисунке, для нормальной работы микросхемы необходимо, чтобы входное напряжение превышало выходное не менее чем на 3,5 В. Это снижает КПД стабилизатора за счет тепловыделения на микросхеме.
При низком выходном напряжении мощность, теряемая в блоке питания, будет превышать отдаваемую в нагрузку. Необходимое выходное напряжение устанавливается подстроечным резистором R2. Микросхема устанавливается на радиатор. Интегральный стабилизатор обеспечивает меньший уровень пульсации выходного напряжения (1 мВ), а также позволяет использовать емкости меньшего номинала.
Maxim Integrated MAX664ESA+, 1 линейное напряжение, регулятор напряжения 40 мА, 5 В, 1,3 → 16 В, 8-контактный, SO
Посмотреть все регуляторы напряжения
200 Доступно в Великобритании/Европе в течение 4–6 рабочих дней для самовывоза или доставки в крупные города (за исключением тяжелых, опасных или литиевых продуктов.
Применяются условия доставки)
Недоступно для премиум-доставки
tickAdded
Посмотреть корзину
Цена (без НДС) за штуку (в тубе 100 шт.)
R 92.345
(exc. VAT)
R 106.197
(inc. VAT)
| units | Per unit | Per Tube* |
| 100 — 200 | R 92.345 | R 9,234.50 |
| 300 + | R 90,037 | R 9,003,70 |
| *Индикативная цена | ||
- 9
- MAX664ESA+
- Производитель:
- Максимальный интегрированный
- DOCPDFMAX664ESA+ — DATASHEET
- LEGISLATION и ADMON555555555555175 DOCPDFMAX664ESA+ — DATASHEET
- LEGISLATION и ADMERILIGHT Product Arlize. от +1,3 В до +16 В
Маломощная CMOS: максимальный ток покоя 12 мкА
Выходной ток 40 мА с ограничением тока
Обновление ICL7663 и ICL7664 с совместимостью по выводам
Рабочий диапазон от +2 В до +16,5 В
Детектор низкого заряда батареи (MAX666)
Нет превышения выходного сигнала при включении питания
Приложения
Портативные приборы
Системы ЖК-дисплея Пейджеры
Удаленный сбор данных и телеметрия
Радиоуправляемые устройства
Батарея с длительным сроком службы Powered SystemsСпецификация
Атрибут Значение Максимальный выходной ток
7 40 мА0032Регулятор тип Линейное напряжение Количество выходов 1 Выходное напряжение 5 В, 1,3 → 16 V 5 V, 1,3 → 16 V 92555557.
Регулировка нагрузки7 Ом Тип монтажа Монтаж на поверхность Тип корпуса SO 9 Ток покоя 0027 Pin Count 8 Output Type Adjustable, Fixed Dimensions 5 x 4 x 1.5mm Maximum Operating Temperature +85 °C Минимальное входное напряжение 2,2 В Минимальная рабочая температура -40 °C Высота 1,5 мм Максимальное входное напряжение7
16,5 V Ширина 4mm Длина 5mm 200 -й из UK/Europe в 4–6 рабочих днях для сбора.
Добавить в корзину товар исключен.Применяются условия доставки)Недоступно для премиум-доставки
tickДобавлено
Посмотреть корзину
Цена (без НДС) Каждая (в тубе 100 шт.)
R 92,345
(exc. VAT)
R 106.197
(inc. VAT)
units Per unit Per Tube* 100 — 200 R 92.345 R 9,234.50 300 + R 90,037 R 9,003,70 *Индикативная цена 00.
Похожие записи
- 99997997977977. 9008
- 99999999999999999999999999999999799779009.
- 99999999999999979797979.9008
99999
Регулировка нагрузки
товар исключен.Применяются условия доставки)
