Инвертор 12 220: Как выбрать и использовать преобразователь напряжения

Что такое инвертор 12 220 и для чего он нужен. Какие бывают виды инверторов. Как правильно выбрать инвертор для своих задач. На что обратить внимание при покупке преобразователя напряжения. Как подключить и использовать инвертор 12 220.

Содержание

Что такое инвертор 12 220 и принцип его работы

Инвертор 12 220 — это электронное устройство, которое преобразует постоянный ток напряжением 12 вольт в переменный ток 220 вольт. Основная задача инвертора — обеспечить питанием бытовые приборы и электроинструменты от автомобильного аккумулятора или солнечных батарей.

Принцип работы инвертора 12 220 заключается в следующем:

Постоянный ток 12 В поступает на вход инвертора
Преобразователь повышает напряжение до 220 В
Формируется переменное синусоидальное напряжение частотой 50 Гц
На выходе инвертора получаем стандартное сетевое напряжение 220 В

Благодаря этому от обычного автомобильного аккумулятора можно запитать любые бытовые приборы — телевизор, ноутбук, холодильник, электроинструменты и т.д.

Виды инверторов 12 220: какой выбрать для своих задач

Инверторы 12 220 различаются по нескольким ключевым параметрам:

По форме выходного сигнала:

С модифицированной синусоидой — более дешевые, подходят для большинства бытовых приборов
С чистой синусоидой — дороже, но обеспечивают стабильную работу чувствительной электроники

По мощности:

До 1000 Вт — для зарядки гаджетов, питания ноутбуков
1000-2000 Вт — для большинства бытовых приборов
Свыше 2000 Вт — для мощных инструментов, бытовой техники

По наличию дополнительных функций:

Базовые модели — только преобразование напряжения
С функцией заряда аккумулятора
С системами защиты от перегрузки, короткого замыкания и т.д.

Выбор конкретной модели инвертора зависит от планируемых задач и подключаемых устройств.

Ключевые характеристики инверторов 12 220

При выборе инвертора 12 220 следует обратить внимание на следующие важные параметры:

Номинальная и пиковая мощность

Номинальная мощность определяет, какую нагрузку инвертор может выдерживать длительное время. Пиковая мощность — кратковременную максимальную нагрузку при пуске электродвигателей.

Форма выходного сигнала

Чистая синусоида обеспечивает наиболее стабильное напряжение, но стоит дороже. Модифицированная синусоида подходит для большинства бытовых приборов.

КПД

Коэффициент полезного действия показывает, насколько эффективно инвертор преобразует энергию. Чем выше КПД, тем меньше потери.

Системы защиты

Наличие защиты от перегрузки, короткого замыкания, перегрева повышает надежность и безопасность использования инвертора.

Как правильно подключить и использовать инвертор 12 220

Для корректной и безопасной работы инвертора важно соблюдать следующие правила:

Подключать инвертор напрямую к аккумулятору, используя провода достаточного сечения
Соблюдать полярность при подключении
Не превышать номинальную мощность инвертора
Обеспечить хорошую вентиляцию для охлаждения
Защищать от попадания влаги
Периодически проверять надежность соединений

При соблюдении этих простых правил инвертор прослужит долго и надежно.

Сферы применения инверторов 12 220

Инверторы 12 220 находят широкое применение в различных областях:

Автотуризм и кемпинг — для питания бытовых приборов вдали от электросетей
Резервное электроснабжение дома при отключениях
Питание электроинструментов на стройплощадках
Системы автономного энергоснабжения на солнечных батареях
Мобильные торговые точки
Аварийные и спасательные службы

Компактность и автономность делают инверторы незаменимыми во многих ситуациях.

Преимущества и недостатки использования инверторов 12 220

Как и любое техническое решение, инверторы 12 220 имеют свои плюсы и минусы:

Преимущества:

Возможность использования бытовых приборов вдали от электросетей
Мобильность и автономность
Относительно невысокая стоимость
Простота подключения и использования

Недостатки:

Ограниченное время работы от аккумулятора
Некоторые потери энергии при преобразовании

Шум при работе
Нагрев корпуса

При правильном выборе модели преимущества инверторов значительно перевешивают их недостатки.

Советы по выбору и эксплуатации инвертора 12 220

Чтобы инвертор прослужил долго и эффективно, следуйте этим рекомендациям:

Выбирайте инвертор с запасом по мощности 20-30% от суммарной нагрузки
Для чувствительной электроники используйте модели с чистой синусоидой
Обеспечьте хорошую вентиляцию устройства
Регулярно проверяйте состояние контактов и проводов
Не допускайте глубокого разряда аккумулятора
Защищайте инвертор от влаги и пыли

Соблюдение этих простых правил поможет продлить срок службы инвертора и обеспечит его надежную работу.

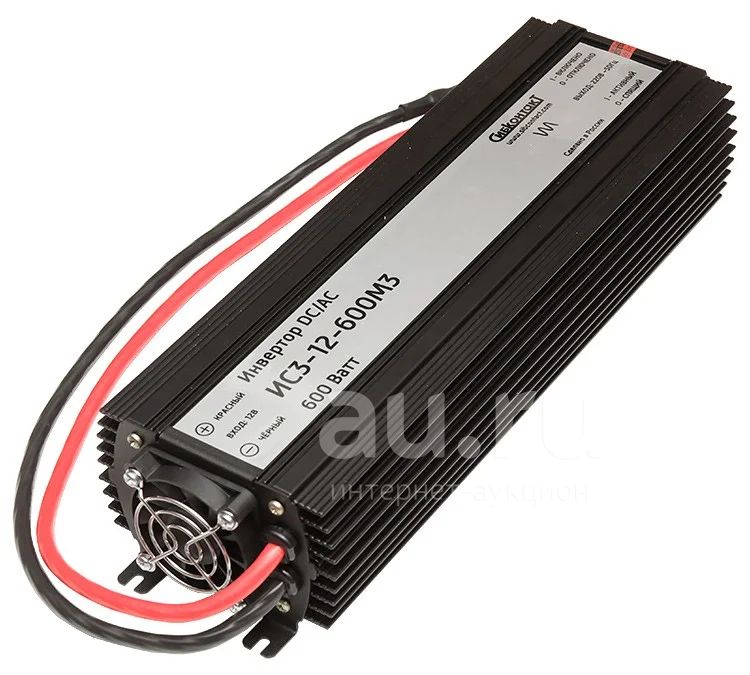

Инвертор 12 220 600Вт

Инвертор 12 220 600Вт

используется для питания любого рода оборудования, которое по мощности потребления не превышает выходную мощность преобразователя. Чаще всего инверторы используют в тех местах, где затруднен доступ проводных линий электропередач, например, мобильные ремонтные бригады, временные дорожные знаки, указывающие на ремонт дорог, а так же передвижные комплекты светофорного оборудования.

Главное отличие инвертора от аналогичных изделий в том, что он преобразует входное питающее напряжение постоянного тока 12В в переменный ток 220В с постоянными вольамперными характеристиками, называемыми «чистый синус». Характеристика такого напряжения позволяет без сбоев и с заложенной производителем долговечностью работать подключенному оборудованию продолжительное время.

Из особенностей конвертора следует отметить:

тепловая защита,
защита от короткого замыкания,
защита от перегрузки,
защита аккумулятора от полного разряда,

режим энергосбережения

Все функции этого прибора обеспечивают полную безопасность использования и качественные выходные характеристики для вашего оборудования. Необходим только внешний аккумулятор!

Преобразователи напряжения
Рабочий диапазон входного напряжения (В)
10,5…15 В
Максимально допустимое входное напряжение (В)
Ток холостого хода (А)
Ток в «спящем режиме» (А)

0,15 А
Выходное напряжение (В)
220 ± 10 %
Частота выходного напряжение (Гц)
50 ± 0,2 Гц
Форма выходного напряжения
синусоидальная
Номинальная выходная мощность (Вт)
600 Вт
КПД, не менее (%)
Диапазон рабочих температур (С)
-10⁰ С. ..+40⁰ С
Габаритные размеры (мм)
105х65х230 мм
Масса (кг)
1,35 кг

Простой инвертор 12-220 до 400 ватт, схема

Сегодня покажу процесс постройки компактного преобразователи напряжением 12 на 220 вольт со стабилизацией выходного напряжения. Сразу скажу, что этот преобразователи выдаёт на выходе постоянное напряжение к нему можно подключать всё кроме устройств содержащих в своем составе сетевые железные трансформаторы или двигатель переменного тока.

Наш преобразователь может обеспечить выходную мощность в 120 ватт, хотя при желании с некоторыми изменениями можно получить и до 400 ватт об этом расскажу походу.

Из недостатков; отсутствует защита от коротких замыканий, поэтому по входу и по выходу стоит добавить предохранителей. Возможно в дальнейшем доработаю схему и присобачу сюда электронную защиту.
Ноутбуки, телевизоры и прочие устройства смело можно подключать и даже компьютер, если слегка увеличить мощность преобразователя, фишка имена в стабильно выходном напряжении. Тут имеется обратная связь и микросхема шим следит за напряжением.

Теперь о конструкции;

Это повышающий двухтактный DС-DС преобразователь, основой служит шим контроллер SG3525, в отличие от старой доброй TL494 эта микросхема имеет мощный выход и способна управлять полевыми транзисторами с большой ёмкостью затвора без дополнительного драйвера.

Выходы микросхемы нагружены затворами полевых ключей, ключи в свою очередь управляют импульсным трансформатором, обратная связь то напряжение организовано на паре стабилитронов и оптроне, стабилитроны задают нужное значение выходного напряжения, в этом варианте 2 стабилитрона подключены последовательно.
Желательно использовать стабилитроны с одинаковым напряжением стабилизации,например 2 по 110 вольт.

Оптопара — любая в моём случае выдрана из компьютерного блока питания, на корпусе подобных оптронов имеется ключ в виде точки, он также нарисован на печатной плате чтобы начинающие не перепутали подключения.

Полевые транзисторы в этом образце стоять IFRZ44, хотя можно и более мощные. Ключи устанавливаются на общий радиатор, притом их нужно изолировать от радиатора с помощью слюдяных прокладок.
Рабочая частота микросхема шим с таким раскладом составляет от 47 до 50 кГц в зависимости от погрешности компонентов. На плате предусмотрен контроль, то есть схема запустится при подачи слаботочного плюса на схему контроллера или же добавлением маломощного выключателя.
Это сделано для того, чтобы вам не пришлось каждый раз отключать силовые провода от аккумулятора, в бесперебойниках довольно пригодная функция.

Так же имеется индикаторный светодиод и функция защиты от обратной полярности, организована эта функция на базе обыкновенного диода, который попросту запирается в случае если вы перепутайте полярность питания.

Трансформатор… — его намоточные данные;

В этом варианте использован сердечник от компьютерного блока питания с реальной габаритной мощностью не более 130 ватт.

Первичная обмотка намотана жгутом из 4 проводов по 0.6 миллиметров, в каждом плече пять веков.
Затем обмотки сфазированы следующим образом для образования средней точки.

Поверх поставил изоляцию из термостойкого скотча.
Вторичная обмотка намотана проводом 0,5 миллиметров содержит 105 витков, через каждые 30 витков также поставил изоляцию.

В выходной части использован двухполупериодный выпрямитель на базе импульсных диодов FR107, подойдут любые импульсные или быстродействующие диоды с током не менее 1 Ампера и с обратным напряжением не менее 400 вольт.

Правильно собранный инвертор почти что не нуждаются в настройке, перед сборкой нужно проверить все компоненты на работоспособность.

До пайки трансформатора стоит проверить наличие импульсов на затворах полевых ключей, лишь после этого подключается импульсный трансформатор.

Ток холостого хода всего в 50-60 ма, это очень хорошо даже для такого маленького инвертора. Всё это благодаря обратной связи и шин управления.

Минимальное напряжение питания 8-9 вольт, следовательно такой инвертор может сильно разрядить ваш АКБ, поэтому советую отслеживать напряжение на последнем или дополнить схему простой функцией защиты от пониженного напряжения.

Для увеличения выходной мощности полевики нужно заменить на более мощные, скажем на IRF3205, добавить вторую пару, заменить силовой трансформатор, также выходной выпрямитель, электролитический конденсатор и естественно предохранитель. В итоге схема будет выглядеть следующим образом.

С таким раскладом инвертор может развивать мощность в 300-400 Ватт.

Плата в формате lay. скачать…

Автор: АКА КАСЬЯН

Как вам статья?
