Что представляет собой экран мониторинга RMS-PGH для инверторов. Какие функции он выполняет. Как подключается и используется. С какими моделями инверторов совместим. Каковы его основные технические характеристики.
Обзор экрана мониторинга RMS-PGH для инверторов
RMS-PGH — это специализированный измерительный прибор, разработанный для мониторинга работы энергосберегающих инверторов серии PGH2 мощностью 2000 Вт. Он сочетает в себе функции дистанционного управления и информационного дисплея.
Основные особенности устройства:
- ЖК-дисплей с подсветкой для отображения параметров
- Возможность врезного монтажа заподлицо
- Управление с помощью 2 кнопок
- Дистанционное включение/выключение инвертора
- Отображение кодов ошибок
- Подключение через кабель RJ11/RJ45
Функциональные возможности экрана RMS-PGH
Экран мониторинга RMS-PGH предоставляет пользователю следующие возможности:
- Мониторинг основных параметров работы инвертора в реальном времени
- Просмотр статистики за различные периоды
- Диагностика неисправностей по кодам ошибок
- Удаленное включение и выключение инвертора
- Настройка некоторых параметров работы инвертора
Благодаря наличию подсветки, информация на экране хорошо читается даже в темноте. Интуитивно понятный интерфейс позволяет легко перемещаться по меню и просматривать нужные данные.
Совместимость и подключение RMS-PGH
Экран мониторинга RMS-PGH совместим только с определенными моделями инверторов:
- R-INVT-PGh2-20111S
Для подключения используется комплектный коммуникационный кабель с разъемами RJ11 и RJ45. Один конец кабеля подключается к порту на инверторе, другой — к разъему на задней панели экрана RMS-PGH.
После физического подключения экран автоматически начинает получать данные от инвертора в режиме реального времени. Никаких дополнительных настроек не требуется.
Особенности монтажа экрана мониторинга
Конструкция RMS-PGH позволяет выполнить его врезной монтаж заподлицо в стену или панель. Это обеспечивает эстетичный внешний вид и профессиональную установку в жилых домах или транспортных средствах.
Для монтажа потребуется выполнить следующие шаги:
- Подготовить место для установки, вырезав отверстие нужного размера
- Проложить коммуникационный кабель к месту установки
- Подключить кабель к разъему на задней панели экрана
- Установить экран в подготовленное отверстие
- Зафиксировать экран с помощью крепежных элементов
При правильном монтаже лицевая панель экрана будет находиться вровень с поверхностью стены или панели.
Технические характеристики RMS-PGH
Основные технические параметры экрана мониторинга RMS-PGH:
- Тип дисплея: ЖК с подсветкой
- Разрешение дисплея: 128×64 точки
- Интерфейс подключения: RJ11/RJ45
- Напряжение питания: 5В (от инвертора)
- Потребляемая мощность: < 1 Вт
- Рабочая температура: -10…+50°C
- Размеры: 120 x 80 x 23 мм
- Вес: 150 г
Устройство не требует отдельного питания, получая необходимое напряжение по коммуникационному кабелю от инвертора.
Преимущества использования RMS-PGH
Применение экрана мониторинга RMS-PGH дает пользователю ряд важных преимуществ:
- Удобный контроль параметров инвертора в реальном времени
- Возможность дистанционного управления без доступа к самому инвертору
- Быстрая диагностика неисправностей по кодам ошибок
- Эстетичный внешний вид при скрытом монтаже
- Простота подключения и использования
Все это делает RMS-PGH полезным дополнением к инвертору, повышающим удобство его эксплуатации.
Рекомендации по выбору и приобретению
При выборе экрана мониторинга RMS-PGH следует учитывать следующие моменты:
- Убедиться в совместимости с имеющейся моделью инвертора
- Определить подходящее место для установки с учетом длины кабеля
- Проверить комплектацию на наличие всех необходимых аксессуаров
- Уточнить условия гарантии и возможность сервисного обслуживания
Приобрести RMS-PGH можно в официальных магазинах производителя или у авторизованных дилеров. Рекомендуется избегать покупок с рук или в сомнительных интернет-магазинах во избежание подделок.
Часто задаваемые вопросы о RMS-PGH
Можно ли подключить RMS-PGH к инверторам других производителей?
Нет, RMS-PGH совместим только с определенными моделями инверторов серии PGH2. Подключение к другим устройствам невозможно из-за различий в протоколах обмена данными.
Требуется ли отдельный блок питания для RMS-PGH?
Отдельный блок питания не требуется. Экран получает необходимое питание по коммуникационному кабелю непосредственно от инвертора.
Сохраняются ли настройки при отключении питания?
Можно ли обновить прошивку RMS-PGH?
Производитель не предусматривает возможность самостоятельного обновления прошивки пользователем. При необходимости обновление может быть выполнено только в авторизованном сервисном центре.
Как проверить инвертор на мониторе
Мониторы бывают светодиодными или жидкокристаллическими. Первый вариант не вызывает каких-либо вопросов и нареканий, а вот ЖК-мониторы через определенное время в ходе эксплуатации создают определенные проблемы для пользователей. В них используются лампы, работающие под высоким напряжением. Поэтому, в случае неисправностей, приходится в первую очередь решать задачу, как проверить инвертор на мониторе. Дело в том, что именно инвертор обеспечивает нужный уровень напряжения и поддерживает рабочий режим в течение длительного времени.
Содержание
Типовое устройство ЖК-монитора
Подсветка ЖК-мониторов обеспечивается:
- Люминесцентными лампами, располагающимися справа и слева или в верхней и нижней части.
- Светодиодами. Обычно она расположена в задней части экрана монитора, в некоторых моделях – по краям.
В случае перегорания хотя-бы одной из ламп, качество изображения падает, цвета становятся тусклыми и не такими яркими, как это должно быть.
При выходе из строя сразу всех ламп в количестве 2-4 шт., изображение на экране пропадает полностью. Создается впечатление, что он сломался и перестал работать. Однако, при подсветке дисплея снаружи ярким источником света, можно увидеть картинку. Она становится более заметной под острым углом или при переключениях мышкой.
В зависимости от модификации, в мониторе может использоваться внешний или встроенный блок питания. В последнем случае соединение с электрической сетью происходит напрямую, минуя дополнительные устройства, а инвертор монитора подключается непосредственно к контроллеру дисплея. В самом контроллере устанавливается скалер, обеспечивающие масштабирование изображений, поступающих на экран.
Функции и устройство инвертора
Инверторное устройство является важным компонентом монитора. В электронной схеме он выполняет несколько функций, обеспечивающих нормальную работу экрана:
- Преобразование постоянного напряжения величиной 12 вольт в переменное высоковольтное напряжение.
- Стабилизация и регулировка тока, поступающего на лампу.
- Регулировка яркости в требуемом диапазоне.
- Согласование собственного выходного каскада с сопротивлением ламп на входе.
- Защищает от перегрузок и коротких замыканий.
Несмотря на конструктивные особенности различных моделей, общие принципы структуры и работы инверторов в целом одинаковые. За счет этого ремонт и проверка инвертора значительно упрощается.
Типовая схема инвертора отражена на представленном ниже рисунке. Хорошо просматривается блок, объединяющий дежурный режим и функцию включения устройства, выполненный с использованием ключей Q1 и Q2. Как правило, монитор включается не сразу, а через определенное время, поэтому включение инвертора также происходит с задержкой. После перевода кнопки включения в нужное положение, напряжение с главной платы поступает к инвертору, и он начинает действовать в рабочем режиме. С помощью этого же блока инвертор отключается, когда монитор переводится в экономичный режим.
Когда в транзистор Q1 поступает напряжение в 3-5 В, необходимое для включения, он открывается и пропускает напряжение в 12 вольт к основной схеме инвертора. Она состоит из ШИМ-регулятора (3) и блока, отвечающего за контроль яркости (2).
К этому блоку от регулятора яркости подходит напряжение с главной платы. Далее, в результате преобразований, оно становится равным напряжению обратной связи и вырабатывает сигнал ошибки, задающий частоту импульсов на ШИМ. С помощью импульсов осуществляется управление преобразователем DC/DC (1) и синхронизация преобразователя. Их амплитуда всегда находится на одном уровне и зависит от питающего напряжения 12 В. На частоту импульсов оказывают влияние максимальное напряжение и напряжение яркости.
Преобразователь DC/DC поддерживает на одном уровне состояние высокого напряжения, поступающего к автогенератору. Включение генератора и его управление производится импульсами ШИМ. Переменное напряжение инвертора на выходе зависит от характеристик элементов, используемых в схеме, а показатели частоты определяются параметрами ламп подсветки и регулятора яркости.
Анализ уровня выходного тока или напряжения выполняется защитным узлом (5, 6), после чего он производит выработку напряжений обратной связи и перегрузки, попадающих в контрольный блок (2) и ШИМ (3). В случае перегрузок и коротких замыканий любое из напряжений может превысить пороговое значение. Это приводит к автоматическому отключению автогенератора.
В экранной компоновке основные элементы – блок управления, ШИМ и блок контроля – объединяются в общую микросхему. Для преобразователя используются дискретные элементы, а в качестве нагрузки установлен импульсный трансформатор с дополнительной обмоткой, осуществляющей коммутацию напряжения при пуске.
Возможные неисправности
Наиболее часто встречается такая ситуация, когда изображение на экране отображается, но подсветка отсутствует. Рассмотреть что-либо на мониторе можно лишь под определенным углом зрения или подсветив дисплей ярким фонариком.
Причинами такого состояния экрана могут стать следующие:
- Лампы подсветки находятся в неисправном состоянии. Решение данной проблемы очень простое – нужно просто заменить неисправный элемент и проверить работоспособность. При отсутствии нужной лампы, в схему допускается впаять резистор с наиболее подходящей мощностью и сопротивлением.
- Требуется ремонт инвертора, обеспечивающего работу ламп подсветки.
Решение данной проблемы очень простое – нужно просто заменить неисправный элемент и проверить работоспособность. При отсутствии нужной лампы, в схему допускается впаять резистор с наиболее подходящей мощностью и сопротивлением.Второй случай относится к более сложным, поскольку схема этого устройства содержит большое количество элементов и каждый из них может выйти из строя. Схема, рассмотренная выше, содержит высоковольтный трансформатор инвертора и множество мелких деталей – транзисторов, резисторов, конденсаторов и т.д. В большинстве случаев неисправность легко определяется по следам типичного черного цвета, оставляемым на плате.
Во время поиска неисправностей нельзя касаться инвертора и других электронных плат, пока монитор находится подключенным к сети. Наибольшую опасность для жизни и здоровья представляют элементы, находящиеся под напряжением 1500 В и выше.
Если подсветка экрана исправна, а изображение все равно отсутствует, требуется проверить инвертор на мониторе.
Существует два варианта решения этой проблемы:
- Монитор подключен к внешнему блоку питания, соединенному с отдельной платой инвертора. Обычно такая неисправность устраняется простой заменой детали и соединением ее с платой контроллера. Это вполне возможно, поскольку разъемы большинства устройств являются универсальными.
- Во втором случае в мониторе имеется собственный встроенный блок питания, расположенный вместе с инвертором на общей плате. Здесь используются разные способы решения проблемы, которые в большинстве случаев под силу только специалистам.
Как определить разъемы и назначение контактов
Плата инвертора подойдет от старого монитора или приобретается новая. Первый вариант гораздо дешевле, но есть риск, что деталь окажется нерабочей. Во втором случае плата обойдется дороже, но зато качество будет гарантировано производителем.

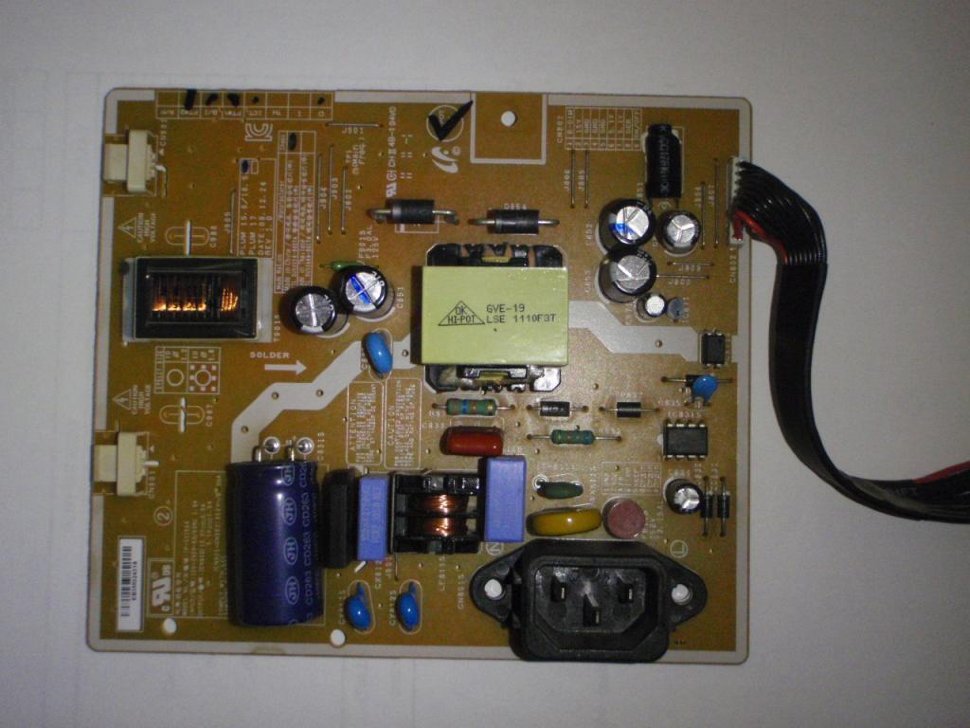

Плата, объединяющая внешний инвертор подсветки и блок питания, оборудована всего одним разъемом, позволяющим подключится к плате контроллера матрицы.
Зная назначение контактов на обеих платах, можно легко выполнить их соединение с помощью проводников. На многих платах есть схема подключения с нанесенной расшифровкой.
На представленном рисунке назначение входных разъемов блока питания будет выглядеть следующим образом:
- Два контакта на +12 В, расположенные слева, обеспечивают подачу плюсового напряжения.
- Средние контакты GND в количестве двух соответствуют минусу или массе.
- Включение и выключение экрана обеспечивается контактом ON/OFF, расположенным вверху справа.
- Контакт BRIG, расположенный внизу справа, непосредственно участвует в управлении монитором.
На выходе плата инвертора имеет контакты, расположенные в один ряд слева направо и выполняющие следующие функции:
- Контакты GND – 2 единицы так же, как и на входе являются массой или минусом.
- Контакт ADJ управляет подсветкой.
- ON/OFF – включает и выключает подсветку.
- Крайние правые контакты VCC обеспечивают прохождение плюсового напряжения.
Соединение контактов осуществляется попарно, лучше всего, если каждый из них будет соединяться отдельным проводом. При отсутствии на плате схемы с расшифровкой, рекомендуется найти ее в интернете. В поиске следует указывать именно модель самой платы, а не монитора.
Проверка и соединение внутреннего инвертора с блоком питания
После того как определилось положение и назначение контактов, расположенных на платах, можно выполнять соединение инвертора с блоком питания и платы с контроллером матрицы.
Соединение может быть выполнено разными способами:
- Напрямую с разъема путем соединения проводов с выходными контактами.
- Методом врезки в участок провода между блоком питания и платой контроллера.
- Соединение между инвертором и платой питания методом пайки.
Чаще всего используется третий способ, поэтому вначале к каждому контакту нужно припаять отдельный провод. После этого выполняется их изоляция термоусадочными трубками или изолентой.
Далее, провода инвертора нужно соединить с проводниками, припаянными к блоку питания:
- Соединение контакта +12 с двумя контактами VCC.
- Два контакта GND на обоих устройствах.
- Контакты BRIG и ADJ соединяются между собой.
- Оба контакта ON/OFF также соединяются друг с другом.
Выключатель с подсветкой: установка, подключение, схема
Диммер для светодиодных ламп: что такое, какой выбрать, почему не работает
Диммер своими руками: 5 схем сборки самодельного светорегулятора
Диммер своими руками: устройство, принцип работы + как сделать диммер самому
Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром
Выключатель с подсветкой – схема подключения и монтаж
Инвертор монитора
Виктор
Состав и работа инвертора монитораПривет всем!
В данной статье мы с вами разберём, что такое
инвертор, какое значение он имеет в жк панелях и как он работает.Инвертор – это преобразователь постоянного напряжения (обычно 12В) в высоковольтное переменное.
Чтобы жк панель обеспечивала светлое изображение, нужен световой поток, который пропускается через матрицу и, собственно, формирует изображение на экране. В LCD мониторах для создания такого светового потока применяются люминесцентные
лампы подсветки с холодным катодом (CCFL). В мониторах эти лампы обычно располагаются по краям (сверху и снизу), а в телевизорах и непосредственно под матрицей по всей площади. С помощью фильтров и рассеивателя лампы равномерно засвечивают всю поверхность матрицы. Для того, чтобы обеспечить запуск или «поджиг» ламп напряжением более 1500В, а затем питание этих ламп в течение длительного времени в рабочем режиме напряжением 600…1000В и используются инверторы.
В жк мониторах подключение ламп осуществляется по ёмкостной схеме.
Инвертор обеспечивает выполнение следующих функций:
преобразует постоянное напряжение в высоковольтное переменное;
стабилизирует и регулирует ток лампы;
обеспечивает регулировку яркости;
обеспечивает согласованную работу выходного каскада инвертора с входным сопротивлением лампы;
создаёт защиту от перегрузок и короткого замыкания.
Структурная схема инвертора
Как показано на схеме, узел дежурного режима, а также включения инвертора, выполнен на ключах Q1 и Q2. Так как монитору для включения требуется немного времени, то и инвертор включается через 2…4 секунды после перевода монитора в рабочий режим. Когда поступает напряжение ВКЛ. (on/off), инвертор входит в рабочий режим. Также этот узел отключает инвертор, если монитор переходит в режим экономии.
Когда на базу ключа Q1 поступает положительное напряжение ВКЛ.
(3…5В), напряжение +12В поступает на узел контроля яркости и регулятор ШИМ.Узел контроля и управления яркостью свечения ламп и ШИМ (3) выполнен по схеме усилителя ошибки (УО) и формирователя импульсов ШИМ. На этот узел поступает напряжение регулятора яркости с основной платы монитора, затем это напряжение сравнивается с напряжением обратной связи, а потом вырабатывается сигнал ошибки, который управляет частотой импульсов ШИМ. Этими импульсами управляется DC/DC преобразователь (1) и синхронизируется работа преобразователя-инвертора. Амплитуда импульсов постоянна и определяется питающим напряжением (+12В), а частота импульсов зависит от напряжения яркости и уровня порогового напряжения.
Благодаря DC/DC преобразователю, обеспечивается постоянное (высокое) напряжение, поступающее на автогенератор, который включается и управляется импульсами ШИМ узла контроля (3).
Уровень выходного переменного напряжения инвертора зависит от параметров компонентов схемы, а его частота определяется регулятором яркости и характеристиками ламп подсветки.
Преобразователь инвертора, обычно, представляет собой генератор с самовозбуждением. Схемы могут использоваться как однотактные, так и двухтактные.Узел защиты (5 и 6) анализирует уровень тока или напряжения на выходе инвертора и вырабатывает напряжения обратной связи (ОС) и перегрузки, которые поступают в блок контроля (2) и ШИМ (3). Если значение одного из этих напряжений превышает пороговое значение (короткое замыкание, перегрузка преобразователя, пониженного напряжения), автогенератор прекращает свою работу.
Обычно, узел контроля, ШИМ и узел управления яркостью объединены в одной микросхеме. Преобразователь выполняется на дискретных элементах с нагрузкой в виде импульсного трансформатора, дополнительная обмотка которого используется для коммутации запускающего напряжения.
Все основные узлы инверторов выполняют в корпусах SMD компонентов.
Существует огромное количество модификаций инверторов.
Применение того или иного типа определяется типом используемой в данном мониторе
жк панели.
В следствие этого, инверторы одного типа могут встречаться у разных производителей.Информация частично взята из сети интернет.Рубрики Ремонт компьютеров, мониторов, ноутбуков Метки жк панель, инвертор монитора, лампы подсветки, подсветка монитора, схема инвертора
