Ip защищенность. Степень защиты IP: полное руководство по классификации электрооборудования

Что означают цифры в маркировке IP65. Как расшифровывается степень защиты IP54. Какая разница между IP44 и IP55. Зачем нужна система IP для электроприборов.

Что такое степень защиты IP и зачем она нужна

Степень защиты IP (Ingress Protection Rating) — это международная система классификации, которая определяет уровень защиты электрооборудования от проникновения твердых предметов и воды. Система IP была разработана Международной электротехнической комиссией (IEC) и стандартизирована в ГОСТ 14254-2015.

Основная цель системы IP — обеспечить стандартизированный метод классификации степеней защиты, предоставляемых оболочками электрооборудования. Это позволяет:

• Производителям точно указывать уровень защиты своей продукции
• Потребителям выбирать оборудование, подходящее для конкретных условий эксплуатации
• Проектировщикам и монтажникам правильно подбирать компоненты электросистем
• Контролирующим органам проверять соответствие оборудования требованиям безопасности

Таким образом, система IP играет важную роль в обеспечении безопасности и надежности электрооборудования в различных условиях эксплуатации.

Расшифровка маркировки IP

Маркировка IP состоит из букв «IP» и двух цифр, например IP65. Давайте разберем, что означает каждый элемент:

• IP — сокращение от «Ingress Protection» (защита от проникновения)
• Первая цифра (от 0 до 6) — степень защиты от проникновения твердых предметов
• Вторая цифра (от 0 до 8) — степень защиты от проникновения воды

Чем выше цифры, тем выше степень защиты. Например, IP65 обеспечивает более высокий уровень защиты, чем IP54.

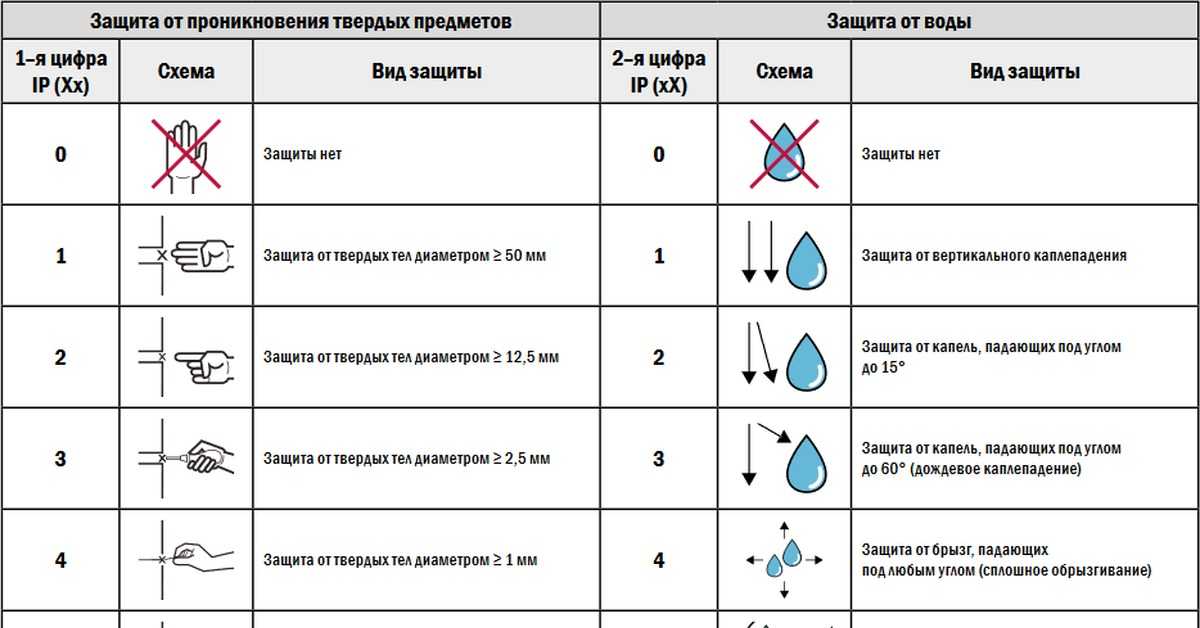

Значение первой цифры (защита от твердых предметов)

• 0 — Защита отсутствует
• 1 — Защита от предметов > 50 мм
• 2 — Защита от предметов > 12,5 мм
• 3 — Защита от предметов > 2,5 мм
• 4 — Защита от предметов > 1 мм
• 5 — Частичная защита от пыли
• 6 — Полная защита от пыли

Значение второй цифры (защита от воды)

• 0 — Защита отсутствует
• 1 — Защита от вертикально падающих капель
• 2 — Защита от капель под углом до 15°
• 3 — Защита от дождя
• 4 — Защита от брызг
• 5 — Защита от струй воды
• 6 — Защита от мощных струй воды
• 7 — Защита при кратковременном погружении в воду
• 8 — Защита при длительном погружении в воду

Наиболее распространенные степени защиты IP

Рассмотрим самые часто встречающиеся степени защиты IP и их применение:

IP20

IP20 — минимальная степень защиты для использования внутри помещений. Обеспечивает защиту от проникновения предметов диаметром более 12,5 мм (например, пальцев), но не защищает от воды.

Применение: бытовая электроника, осветительные приборы для внутреннего использования, электрические розетки и выключатели.

IP44

IP44 обеспечивает защиту от твердых предметов размером более 1 мм и защиту от брызг воды с любого направления.

Применение: уличное освещение, розетки в ванных комнатах, некоторые бытовые приборы для использования на открытом воздухе.

IP54

IP54 предоставляет частичную защиту от пыли и защиту от брызг воды с любого направления.

Применение: промышленное оборудование, наружные электрические шкафы, некоторые типы прожекторов.

IP65

IP65 обеспечивает полную защиту от пыли и защиту от струй воды с любого направления.

Применение: уличные камеры видеонаблюдения, светодиодные экраны для наружного применения, промышленные датчики.

IP67

IP67 гарантирует полную защиту от пыли и защиту при кратковременном погружении в воду на глубину до 1 метра.

Применение: подводные светильники, некоторые модели смартфонов и умных часов, датчики для работы в агрессивных средах.

Как выбрать подходящую степень защиты IP

При выборе электрооборудования важно учитывать условия, в которых оно будет эксплуатироваться. Вот несколько рекомендаций:

• Для использования внутри сухих помещений обычно достаточно IP20 или IP30
• Для влажных помещений (ванные комнаты, кухни) рекомендуется минимум IP44
• Для наружного применения без прямого контакта с водой подойдет IP54 или IP65
• Для установки в местах с возможным затоплением необходимо IP67 или IP68
• В пыльных производственных помещениях рекомендуется использовать оборудование с первой цифрой 5 или 6

Помните, что более высокая степень защиты обычно означает более высокую стоимость оборудования. Поэтому важно выбирать оптимальный уровень защиты, соответствующий реальным условиям эксплуатации.

Особенности тестирования и сертификации IP

Для присвоения степени защиты IP электрооборудование проходит серию стандартизированных тестов. Эти тесты проводятся в специализированных лабораториях и включают:

• Проверку защиты от проникновения твердых предметов с помощью специальных щупов и тестовых пальцев
• Тесты на защиту от воды с использованием специальных форсунок, имитирующих различные условия воздействия влаги
• Испытания на погружение в воду для степеней защиты IPx7 и IPx8

После успешного прохождения тестов производитель получает право маркировать свою продукцию соответствующим кодом IP. Однако важно помнить, что степень защиты IP гарантируется только при правильной установке и эксплуатации оборудования в соответствии с инструкциями производителя.

Ограничения системы IP и дополнительные обозначения

Несмотря на свою универсальность, система IP имеет некоторые ограничения:

• Она не учитывает защиту от механических повреждений, коррозии или взрывоопасных сред
• Не все комбинации цифр возможны или имеют смысл (например, IP63 не существует)
• Система не отражает устойчивость к температурным воздействиям

Для преодоления этих ограничений иногда используются дополнительные обозначения:

• Буква «K» после IP (например, IPK67) указывает на устойчивость к чистке струей высокого давления
• Символ «°C» с указанием температурного диапазона информирует о термостойкости
• Дополнительные буквы (A, B, C, D) могут указывать на специфические свойства защиты

Эти дополнительные обозначения помогают более точно описать защитные свойства оборудования в специфических условиях эксплуатации.

Сравнение системы IP с другими стандартами защиты

Система IP не единственный стандарт, описывающий защитные свойства электрооборудования. Существуют и другие системы классификации:

• NEMA (National Electrical Manufacturers Association) — американский стандарт, более детальный, но менее универсальный, чем IP
• UL (Underwriters Laboratories) — еще одна американская система, часто используемая в сочетании с NEMA
• IK — европейский стандарт, описывающий уровень защиты от механических воздействий

В отличие от IP, стандарт NEMA учитывает дополнительные факторы, такие как устойчивость к коррозии и образованию льда. Однако он менее распространен на международном уровне.

Стандарт IK дополняет систему IP, предоставляя информацию о стойкости оборудования к ударам. Он использует шкалу от IK00 (нет защиты) до IK10 (защита от удара энергией 20 Дж).

При выборе оборудования для международных проектов рекомендуется ориентироваться на систему IP как наиболее универсальный и широко признанный стандарт.

Что такое IP стандарт, пылевлагозащита IP54, IP65, IP67, IP68 и другие

Каталог

Новая продукция

Новинка 2020 года! Рестайлинговая версия популярного расходомера US800!

Новые опции: цифровой интерфейс USB, второй цифровой интерфейс RS485, новый процессор, помехозащищенное исполнение — дифференциальная передача данных и пр., улучшенное быстродействие, повышенная скорость обработки данных!

Подробнее

Высокоточные двухлучевые расходомеры US-800

Высокоточные двухлучевые преобразователи расхода УПР особенно рекомендованы для трубопроводов больших диаметров и теперь выпускаются на Ду50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600 мм!

Подробнее

Новое помехозащищенное исполнение US800-4X!

Новое помехозащищенное исполнение ультразвукового расходомера US800-4X для самых ответственных промышленных объектов!

Подробнее

IP [International Protection] — это международные стандарты защиты электрического и электротехнического оборудования от потенциально опасного воздействия окружающей среды.

Этот норматив несёт информацию о защите обслуживающего персонала от поражения электрическим током при работе с прибором и о степени защиты расположенных внутри прибора электронных компонентов от проникновения пыли и влаги. Норматив IP признан во всём мире и используется гораздо чаще, чем ссылки на национальные стандарты.
Поэтому, выбирая приборы для конкретных условий эксплуатации, необходимо обращать внимание не только на внешний вид приборов, но и на степень его защиты по IP.

Согласно принятой классификации, степень защиты IP, которой соответствует сертифицированное оборудование, сопровождается двухразрядным номером, например: IP65, IP68.

• Первая цифра стандарта IP — это степень защиты от механических повреждений [проникновение и воздействие твердых предметов]
• Вторая цифра стандарта IP — это степень защиты от проникновения внутрь корпуса влаги или воды]

Таким образом, чем больше указанное двухзначное число, тем выше степень защиты оборудования от вредного воздействия окружающей среды.

Первая цифра стандарта IP: защита от механических повреждений
IP 0x	Нет защиты от механических повреждений. Открытая конструкция, никакой защиты от пыли, никакой защиты персонала от прикосновения к токоведущим частям.
IP 1x	Защита от проникновения в конструкцию крупных предметов диаметром более 50 мм. Частичная защита от случайного касания токоведущих частей человеком (защита от касания ладонью).
IP 2x	Защита конструкции от проникновения внутрь предметов диаметром более 12 мм. Защита от прикосновения пальцами к токоведущим частям.
IP 3x	Конструкция не допускает проникновения внутрь предметов диаметром более 2,5 мм. Защита персонала от случайного касания токоведущих частей инструментом или пальцами.
IP 4x	В конструкцию не могут попасть предметы диаметром более 1 мм. Конструкция защищает от прикосновения пальцами или инструментом к токоведущим частям изделия.
IP 5x	Снижена возможность проникновения пыли внутрь корпуса изделия. Полная защита от прикосновения к токоведущим частям оборудования.
IP 6x	Пыленепроницаемость. Никакая пыль не может проникать внутрь конструкции.

Вторая цифра стандарта IP : защита от проникновения внутрь корпуса влаги или воды
IP x0	Нет защиты от проникновения внутрь корпуса влаги
IP х1	Защита от вертикально падающих капель воды
IP x2	Защита от брызг воды, с углом отклонения до 15 град от вертикали
IP x3	Защита от брызг воды, с углом отклонения до 60 град от вертикали
IP x4	Защита от водяных брызг с любого направления
IP x5	Защита от водяных потоков с любого направления
IP x6	Защита от водяных потоков или сильных струй с любого направления
IP x7	Защита при частичном или кратковременном погружении в воду на глубину до 1 м
IP x8	Защита при полном и длительном погружении в воду на глубину более 1 м
