Что означает степень защиты IP60 для электрооборудования. Какой уровень пылезащиты обеспечивает IP60. Насколько IP60 защищает от воды. Для каких условий эксплуатации подходит IP60. В чем отличие IP60 от других популярных степеней защиты.
Что такое степень защиты IP и как ее расшифровать
Степень защиты IP (Ingress Protection) — это международный стандарт, определяющий уровень защиты электрооборудования от проникновения твердых предметов и воды. Маркировка IP состоит из двух цифр:
- Первая цифра (от 0 до 6) показывает степень защиты от проникновения твердых предметов
- Вторая цифра (от 0 до 8) определяет уровень защиты от проникновения воды
Чем выше цифры, тем лучше защита устройства. Например, IP68 обеспечивает полную пыленепроницаемость и защиту при длительном погружении в воду.
Особенности степени защиты IP60
IP60 обеспечивает следующий уровень защиты:
- 6 — полная защита от пыли (пыленепроницаемость)
- 0 — отсутствие защиты от воды
Для каких условий эксплуатации подходит IP60
Степень защиты IP60 оптимальна для использования в следующих условиях:
- Сухие запыленные помещения (например, деревообрабатывающие цеха)
- Производственные помещения с высоким содержанием пыли в воздухе
- Склады и хранилища сыпучих материалов
- Лаборатории и чистые помещения, где критично отсутствие пыли
При этом оборудование с IP60 нельзя использовать во влажных помещениях или на открытом воздухе.
Сравнение IP60 с другими популярными степенями защиты
Как IP60 соотносится с другими распространенными классами защиты?
- IP20 — базовая защита для бытовой техники, защищает от проникновения пальцев
- IP44 — защита от брызг, подходит для ванных комнат
- IP65 — пыленепроницаемость и защита от струй воды, для уличного применения
- IP67 — можно погружать в воду на глубину до 1 м
IP60 превосходит большинство степеней по пылезащите, но уступает в водостойкости. Это специализированный класс для сухих запыленных сред.
Преимущества и недостатки IP60
Каковы основные плюсы и минусы степени защиты IP60?
Преимущества:
- Полная защита от пыли любого размера
- Предотвращение выхода из строя из-за запыления
- Возможность работы в сильно загрязненной среде
- Простота очистки корпуса от пыли
Недостатки:
- Отсутствие защиты от воды и влаги
- Нельзя использовать на улице и во влажных помещениях
- Требуется дополнительная защита при транспортировке
Как обеспечивается степень защиты IP60
Для достижения класса IP60 производители применяют следующие конструктивные решения:
- Герметичные прокладки и уплотнители на стыках корпуса
- Специальные пылезащитные фильтры на вентиляционных отверстиях
- Применение электростатических материалов, отталкивающих пыль
- Минимизация количества отверстий и щелей в корпусе
- Использование лабиринтных уплотнений на кабельных вводах
При этом конструкция не предусматривает защиту от влаги.
Сферы применения оборудования с IP60
Степень защиты IP60 востребована в следующих областях:
- Деревообрабатывающая промышленность
- Текстильное производство
- Мукомольные и комбикормовые заводы
- Цементные заводы
- Химическая промышленность (производство сухих смесей)
- Фармацевтика (защита от контаминации продукции)
IP60 подходит везде, где критична защита от пыли, но нет необходимости во влагозащите.
Как проверяется соответствие стандарту IP60
Для подтверждения степени защиты IP60 проводятся следующие испытания:
- Проверка на проникновение пыли:
- Устройство помещается в камеру с мелкодисперсной пылью
- Создается пониженное давление внутри устройства
- Время испытания — 8 часов
- После теста внутри не должно быть следов пыли
- Проверка на устойчивость к прикосновениям:
- К устройству прикладывается щуп диаметром 1 мм
- Щуп не должен проникать внутрь корпуса
Испытания на водостойкость для IP60 не проводятся.
Рекомендации по эксплуатации оборудования с IP60
При использовании устройств со степенью защиты IP60 следует соблюдать ряд правил:
- Не допускать попадания воды и других жидкостей на корпус
- Регулярно очищать поверхность от пыли сухим способом
- Проверять целостность уплотнений и прокладок
- Не эксплуатировать в условиях повышенной влажности
- При транспортировке обеспечивать дополнительную защиту от осадков
Соблюдение этих рекомендаций позволит максимально продлить срок службы оборудования с IP60.
Степень защиты IP — полезная информация для проектных институтов
Степень защиты IP — полезная информация для проектных институтов | «Церс Дизайн»Степень защиты IP (International/Ingress Protection) — классификация степеней защиты от проникновения посторонних объектов (как правило — пыли) и воды.
Все электротехнические устройства должны соответствовать определенной степени защиты IP.
Степень защиты обозначается двумя буквами IP и двумя цифрами. Первая цифра обозначает степень защиты от проникновения твердых механических предметов, вторая цифра показывает степень защиты от воздействия жидкости.

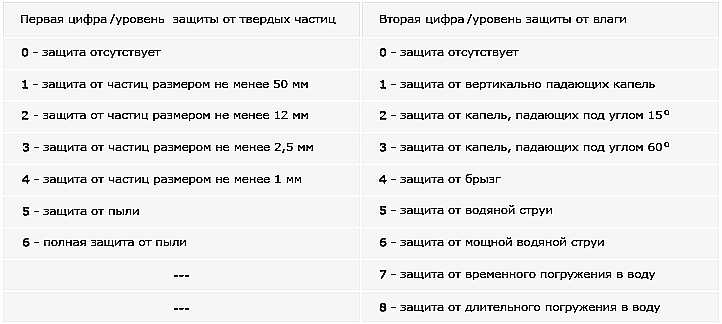

Цифры означают:
1я цифра — Защит от твердых тел и пыли | |
0 | Защита отсутствует |
1 | Защита от твердых тел размером более 50 мм |
2 | Защита от твердых тел размером более 12 мм |
3 | Защита от твердых тел размером более 2,5 мм |
4 | Защита от твердых тел размером более 1мм |
5 | Защита от пыли |
6 | Пыленепроницаемость |
2я цифра — Защита от влаги | |
0 | Защита отсутствует |
1 | Защита от попадания капель, падающих вертикально вниз |
2 | Защита от попадания капель, падающих сверху под углом к вертикали не более 15° (оборудование в нормальном положении |
3 | Защита от попадания капель или струй, падающих сверху под углом к вертикали не более 60°, защита от дождя |
4 | Защита от попадания капель или брызг, падающих под любым углом, защита от брызг |
5 | Защита от попадания струй воды под любым углом, защита от волн воды |
6 |
|
7 | Защита от попадания воды при временном погружении в воду |
8 | Защита от попадания воды при постоянном погружении в воду |
| Распространенные степени защиты IP | |
|---|---|
| IP 20 | Светильники могут применяться для внутреннего освещения в нормальной не загрязненной среде. Типовые области применения: квартиры, офисы, сухие и теплые промышленные цеха, магазины, театры. |
| IP21/IP22 | Светильники могут применяться в неотапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды. |
| IP23 | Светильники могут применяться в неотапливаемых промышленных помещениях или снаружи. |
| IP43/IP44 | Светильники тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг. Светильники применяется в помещении с повышенной влажностью, например, в ванной комнате. |
| IP50 | Светильники для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи светильники IP50 могут легко очищаться..jpg) Для освещения помещений с повышенной влажностью светильники с IP50 применять нельзя. |
| IP54 | Светильники можно мыть без каких-либо отрицательных последствий. Такие светильники также часто используют для освещения цехов пищевой промышленности, рабочих помещений с повышенным содержанием пыли и влаги, а также под навесами. |
| IP60 | Светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (предприятия по переработке шерсти и тканей, в каменоломнях) и для освещения предприятий пищевой промышленности (по соображениям, изложенным выше). Светильники в исполнении IP60 встречаются редко. Чаще там, где требуется IP60, применяют класс IP65/IP66. |
| IP65/IP66 | Светильники относятся к струезащитным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование. Часто выпускаются в ударозащищенном исполнении. |
| IP67/IP68 | Светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. Светильники для освещения палубы кораблей также соответствует этому классу защиты. Метод испытаний не подразумевает, что светильники с IP67/IP68 также удовлетворяют требованиям класса IP66/IP67. |
Возможно существование только приведенных выше комбинаций, т.к. увеличение одного из показателей защиты ведет к повышению другого (например, изделие, которое может быть временно погружено в воду, естественно, защищено достаточно, чтобы полностью не пропускать пыль, поэтому существование степени защиты, например, IP37 невозможно). Также существует степень защиты IP69 с повышенными характеристиками к стойкости при большом давлении.
Заказать звонок
Степень защиты IP и как правильно разобраться в маркировке.
Светильники для всех возможных комбинаций защиты от проникновения посторонних тел и влаги не производятся. Рассмотрим наиболее распространенные являются классы защиты: IP классы
IP20
Светильники могут применяться для внутреннего освещения в нормальной не загрязненной среде. Типовые области применения: офисы, сухие и теплые промышленные цеха, магазины, театры.
IP21/IP22
Светильники могут применяться в неотапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды.
IP23
Светильники могут применяться в неотапливаемых промышленных помещениях или снаружи.
IP43/IP44
Светильники тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг.
Для промышленных светильников, используемых для освещения высоких цехов, и уличных светильников распространенной комбинацией является защита электрического блока по классу IP43 (для обеспечения безопасности), а оптического блока по классу IP54/IP65 (чтобы предотвратить загрязнение отражателя и лампы).
IP50
Светильники для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи светильники IP50 могут легко очищаться. На объектах пищевой промышленности следует применять закрытые светильники, в которых предусмотрена защита от попадания осколков стекла от случайно разбитых ламп в рабочую зону. Хотя степень защиты предусматривает обеспечение работоспособности самого светильника, она также означает, что отдельные частицы не могут выпасть из корпуса, что соответствует требованиям пищевой промышленности. Для освещения помещений с повышенной влажностью светильники с IP50 применять нельзя.
IP54
Традиционный класс для водозащищенного исполнения.
Светильники можно мыть без каких-либо отрицательных последствий. Такие светильники также часто используют для освещения цехов пищевой промышленности, рабочих помещений с повышенным содержанием пыли и влаги, а также под навесами.
IP60
Светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (предприятия по переработке шерсти и тканей, в каменоломнях) и для освещения предприятий пищевой промышленности (по соображениям, изложенным выше). Светильники в исполнении IP60 встречаются редко. Чаще там, где требуется IP60, применяют класс IP65/IP66. IP65/IP66 относятся к струезащитным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование.
IP65/IP66
светильники часто выпускаются в ударозащищенном исполнении.
IP67/IP68
светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. Светильники для освещения палубы кораблей также соответствует этому классу защиты. Метод испытаний не подразумевает, что светильники с IP67/IP68 также удовлетворяют требованиям класса IP66/IP67.
Ключ к расшифровке классов IP (Ingress Protect)
| Первая цифра: Степень защиты от случайного прикосновения к токоведущим элементам | Вторая цифра: Степень защиты от случайного прикосновения к токоведущим элементам | ||||
| Первая цифра | Описание | Объяснение | Вторая цифра | Описание | Объяснение |
| 0 | Защита не предусмотрена | 0 | Защита не предусмотрена | ||
| 1 | Защита от проникно-вения руки | Защита от проникновения твердых предметов с диаметром более 50 мм | 1 | Защита от попадания вертикально падающих капель | Вертикально падающие капли не оказывают никакого вредного воздействия |
| 2 | Защита от проникно-вения пальца | Защита от прикосновения пальца к токоведущим частям и от проникновения твердых предметов с диаметром более12 мм | 2 | Защита от попадания капель, падающих наклонно под углами до 15 градусов к вертикали | Капли воды не оказывают никакого вредного воздействия |
| 3 | Защита от проникно-вения инструмента |
Защита от прикосновения инструмента, проволоки или аналогичного пердмета толщиной более 2,5 мм к токоведущим частям. Защита от проникновения твердых предметов с диаметром более 2.5 мм |
3 | Защита от дождя и водяной пыли | Капли воды, падающие наклонно под углами до 60 градусов к вертикали, не оказывают никакого вредного воздействия. |
| 4 | Защита от проникно- вения твердых грануле-подобных частиц | Защита от прикосновения инструмента, проволоки или аналогичного предмета толщиной более 1.0 мм к токоведущим частям. Защита от проникновения твердых предметов с диаметром более 1.0 мм | 4 | Защита от брызг | Брызги, падающие с любого направления, не оказывают никакого вредного воздействия. |
| 5 | Защита от накопления пыли |
Полная защита от прикосновения к токоведущим частям и от вредного накопления пыли. Допускается некоторое проникновение пыли в кол-вах, не влияющих на работу светильника |
5 | Защита от струй воды | Струи воды, выпущенные из сопла и падающие с любого напрвления, не оказывают никакого вредного воздействия. Диаметр сопла 6.3 мм, давление 30 кПа |
| 6 | Защита от проникно-вения пыли | Полная защита от прикосновения к токоведущим частям и от проникновения пыли | 6 | Защита от струй воды | Струи воды, выпущенные из сопла и падающие с любого направления, не оказывают никакого вредного воздействия. Диаметр сопла 12.5 мм, давление 100 кПа |
| 7 | Водонепро-ницаемость | Возможно непродолжительное погружение в воду на определенную глубину и время без проникновения воды внутрь в кол-вах, которые оказывали бы вредное воздействие | |||
| 8 | Герметичная водонепрони-цаемость | Возможно непродолжительное погружение в воду на определенную глубину и время без проникновения воды внутрь в кол-вах, которые оказывали бы вредное воздействие | |||
Что это такое, и как вы его читаете для телефонов?
Содержание
01Что такое степень защиты IP?02Понятие о степени защиты банкоматов03Стандарты военной готовности04Защита вашего устройства05Водонепроницаемые чехлы
Водонепроницаемые технологии стали большой тенденцией в последние годы.
Но как узнать, насколько защищено ваше устройство? Большинство устройств используют рейтинги IP или ATM. Начнем с рейтинга IP. Большинство высококлассных смартфонов в наши дни имеют рейтинг IP67 или IP68. К ним относятся серии Samsung Galaxy S22, OnePlus 10 Pro и серии Google Pixel 7. Что это вообще значит? Давайте углубимся в это.
Подробнее : Лучшие водонепроницаемые смартфоны
1. Что такое рейтинг IP?
Вы, наверное, знаете, что степень защиты IP как-то связана с защитой от воды и пыли, но если вы читаете это, возможно, это все, что вы понимаете.
Степень защиты IP указывает уровень защиты устройства от твердых тел и жидкостей. Их устанавливает Международная электротехническая комиссия. «IP» означает защиту от проникновения (или международную защиту) и сопровождается двумя цифрами. Первая цифра указывает на уровень защиты от твердых частиц (пыль, грязь…) и колеблется от одного до шести. Второе число говорит вам, сколько воды устройство может выдержать без повреждений и варьируется от одного до восьми — чем выше число, тем лучше защита.
Ознакомьтесь с таблицей ниже для получения подробной информации о том, что означает каждое число:
| Уровень | Твердые вещества (первое число) | Жидкости (второе число) |
|---|---|---|
| Уровень 1 | SOLIDS (Первое число) Защиты против твердых объектов: Примеры. . | Жидкости (второй номер) Защита от вертикально падающих капель воды. |
| Уровень 2 | Твердые частицы (первая цифра) Защита от твердых предметов размером более 12 мм (пример: пальцы). | Жидкости (второй номер) Защита от прямых брызг воды под углом до 15 градусов от вертикали. |
| Уровень 3 | Твердые частицы (первая цифра) Защита от твердых предметов размером более 2,5 мм (пример: инструменты и провода). | Жидкости (второй номер) Защита от прямых брызг воды под углом до 60 градусов от вертикали. |
| Уровень 4 | Твердые частицы (первый номер) Защита от твердых предметов размером более 1 мм (пример: тонкие провода). | Жидкости (второй номер) Защита от брызг воды со всех сторон. |
| Уровень 5 | Твердые частицы (первый номер) Пылезащищенный — допускается ограниченное проникновение пыли. | Жидкости (второй номер) Защита от струй воды со всех направлений. |
| Уровень 6 | Твердые частицы (первый номер) Пыленепроницаемый — проникновение пыли не допускается. | Жидкости (второй номер) Защита от мощных струй воды со всех направлений. |
| Уровень 7 | Твердые вещества (первая цифра) / | Жидкости (вторая цифра) дюймы (1 дюйм 5 дюймов) и 1 9 метр (защищено от воздействия воды) 3,3 фута) до 30 минут. |
| Уровень 8 | Твердые вещества (первый номер) / | Жидкости (второй номер) Защита от воздействия воды при длительном погружении. Обычно погружение на глубину 1,5 метра (4,9 фута) на срок до 30 минут. |
Как видно из приведенной выше таблицы, телефон с классом защиты IP67 полностью пыленепроницаем и выдерживает погружение в воду на глубину до одного метра (3,3 фута) не более 30 минут. Устройство со степенью защиты IP68 также полностью пыленепроницаемо. Он защищен от последствий длительного погружения в воду, что обычно означает, что он выдержит погружение на глубину до 1,5 метров (4,9футов) воды в течение 30 минут.
Водостойкий, но не водонепроницаемый
Edgar Cervantes / Android Authority
Даже если смартфон имеет высокий рейтинг IP, он может не быть полностью водонепроницаемым. Вы можете уронить телефон с классом защиты IP68 в пресноводный пруд или ванну, и все будет в порядке.
Однако, если этот телефон погрузить в хлорированный бассейн или в океан с соленой водой, это может вызвать проблемы.
Резиновые уплотнения, которые обычно защищают телефоны с высоким классом защиты IP от повреждения водой, со временем могут ослабнуть. Это может снизить общую водонепроницаемость устройства. Те же самые уплотнения могут разрушиться, если на смартфон попадут капли кофе, безалкогольных напитков или шампанского.
Связанный: Чтобы решить проблему электронных отходов смартфонов, нам в первую очередь нужно меньше одноразовых устройств
Помните, что IP-рейтинг телефона определяется в условиях закрытой лаборатории, а не в реальных условиях. Другими словами, старайтесь держать телефон сухим, даже если он может иметь высокий рейтинг IP.
2. Рейтинг банкомата
Chase Bernath / Android Authority
Существует еще один рейтинг, который следует учитывать для устройств, особенно для смарт-часов; рейтинговая система ATM (Atmospheres) показывает, какое статическое атмосферное давление может выдержать устройство, находясь в воде.
На самом деле это более старая рейтинговая система, чем сертификация IP. Рейтинг 1 АТМ означает, что вы находитесь на уровне моря, вне воды. Если на устройстве указан уровень 1 АТМ, ни при каких обстоятельствах не опускайте его в воду.
Вот посмотрите на рейтинговую систему банкоматов.
| Оценка | Давление | Устройство Значение |
|---|---|---|
| Рейтинг 1 Атм | Давление 0. | . |
| Рейтинг 3 АТМ | Давление Менее 100 футов. | Устройство Значение Устройство может использоваться под дождем и защищено от брызг. |
| Рейтинг 5 АТМ | Давление Менее 165 футов. | Устройство Значение Устройство может находиться в воде в течение короткого времени, например, при плавании в бассейне. |
| Рейтинг 10 атм | Давление Менее 330 футов. | Устройство Значение Устройство может работать в течение гораздо более длительного времени в воде, например, для подводного плавания в океане. |
| Рейтинг 20 АТМ | Давление Менее 660 футов. | Устройство Значение Устройство можно использовать для занятий водными видами спорта с высокой ударной нагрузкой, такими как серфинг и водные лыжи. |
3. Стандарты военной готовности
Вам может быть интересно, есть ли более надежные телефоны. Военные сертификаты гарантируют «боевые» смартфоны, способные выдержать все виды повреждений. Смартфоны, сертифицированные по стандарту MIL-STD-810G, проходят серию из 29тесты. К ним относятся воздействие ударов, вибрации, тепла, холода, огнестрельного удара, влажности и т. д. Вы можете узнать больше об этом по ссылке ниже. Теперь также есть улучшенный MIL-STD-810H, который проходит 30 тестов.
4.
Уход за вашими устройствамиEdgar Cervantes / Android Authority
Рейтинг IP или ATM дает вам уверенность, если вы берете свое устройство мокрыми руками, случайно роняете его в бассейн или используете в дождь. Без него ваше устройство может быть повреждено при контакте с водой или даже вообще перестать работать.
Однако это не означает, что ваш смартфон непобедим, если он имеет высокий рейтинг IP. Вот несколько простых советов, которые помогут вам максимально эффективно использовать смартфон:
- Если вы решите взять телефон в воду, обязательно закройте все порты. Эти посты могут включать слоты для SIM-карт и карт памяти microSD. Порт питания USB также может иметь крышку.
- Если вы берете телефон в бассейн с хлорированной водой, мойте его только пресной водой, когда достаете. Не используйте мыло или химикаты.
- Держите телефон подальше от соленой воды, такой как вода в океане.
- Не используйте телефон в экстремальных условиях, в том числе в местах с высокой температурой, например в сауне, или в суровых условиях.
- Если ваш телефон попал в воду, тщательно высушите его, прежде чем подключать к его портам другие аксессуары, включая зарядное устройство USB для телефона или наушники, если в телефоне есть разъем для наушников. Кроме того, не используйте фен, чтобы высушить телефон; используйте хорошую сухую ткань.
- Удалите всю грязь, волосы и другие мелкие предметы, которые вы можете увидеть внутри крышек и разъемов телефона. Даже небольшое количество кинжала может повредить слот для карты microSD, порты питания USB или разъемы для наушников.
- Последняя рекомендация, которую мы можем вам дать, — всегда иметь страховку на смартфон. Никогда не знаешь, когда что-то может пойти не так. Кроме того, ознакомьтесь с условиями вашей страховки, так как некоторые из них могут не покрывать ущерб от воды, особенно если он вызван умышленными действиями.
5. Подумайте о приобретении водонепроницаемого чехла
Эдгар Сервантес / Android Authority
Если вам необходимо взять телефон под воду, мы рекомендуем приобрести второй уровень защиты.
Водонепроницаемые чехлы — отличный способ сохранить вашу дорогую электронику в безопасности при погружении в жидкости.
Скажите, что худшее уже случилось, и вы уже повредили свой смартфон водой. У нас есть руководство по ремонту поврежденных водой телефонов. Просто имейте в виду, что ни один из этих методов не гарантирует работу.
Что такое рейтинги защиты от проникновения и почему они важны?
Когда вам нужен продукт, в котором могут храниться пыль и чувствительные к температуре предметы, такие как продукты питания и электрическое оборудование, важно понимать, какие элементы окружающей среды он должен выдерживать. Будет ли это на лодке при условии разбрызгивания воды? Будет ли он размещаться в центре обработки данных и со временем подвергаться воздействию пыли? Именно здесь вступают в действие рейтинги защиты от проникновения (IP), чтобы помочь вам найти правильный корпус для ваших нужд.
Каковы классы защиты от проникновения?
Степень защиты от проникновения загрязнений измеряет устойчивость к факторам окружающей среды, таким как вода и пыль.
Этот стандарт был принят во многих отраслях, таких как производство продуктов питания и напитков и автомобилестроение, благодаря его простоте и эффективности. Возможно, вы видели, что рейтинги IP и NEMA идут рука об руку. Оба являются рекомендациями по выбору правильного уровня защиты от рисков для ваших ценных компонентов, но в то время как рейтинг NEMA является стандартом в США и Канаде, рейтинг IP является международным стандартом. Универсальная IP-система особенно полезна, потому что она дает производителям и пользователям последовательный способ отслеживания того, насколько безопасным будет корпус на основе элементов, которым он должен противостоять с течением времени.
Степень защиты IP в деталях
Степень защиты IP используется для предоставления конкретных измерений, чтобы вы могли быть уверены, что продукт, который вы собираетесь купить, останется функциональным и безопасным в вашей уникальной среде. Рейтинги IP организованы по уровням защиты. Оценка 0 не обеспечивает никакой защиты, а 6 (для твердых веществ) и 8 (для жидкостей) обеспечивают герметичную защиту.
Степень защиты IP состоит из двух цифр:
- Первая цифра относится к твердым веществам, таким как пыль
- Вторая цифра обозначает уровень водонепроницаемости
Ниже приведен список, помогающий более подробно объяснить, что означают цифры в степени защиты IP:
Степень защиты IP для твердых веществ:
- 0: Не защищено
- 1: Защита от предметов размером более 50 мм, например рук
- 2: Защита от предметов размером более 12,5 мм, например пальцев
- 3: Защита от предметов размером более 2,5 мм, таких как инструменты и толстые провода
- 4: Защита от предметов размером более 1 мм, таких как тонкие провода и винты
- 5: Защита от небольшого количества пыли и полная защита от прикосновения
- 6: Пыленепроницаемый с полной защитой от прикосновения
Степень защиты IP для жидкостей:
- 0: Без защиты
- 1: Защита от капель воды сверху
- 2: Защита от капель воды под углом до 15 градусов
- 3: Защита от брызг воды температурой до 60 градусов
- 4: Защита от брызг воды с любого направления или сильного волнения
- 5: Защита от слабых струй воды с любого направления
- 6: Защита от мощных струй воды (сопло 12,5 мм) с любого направления
- 7: Защита от погружения на глубину до одного метра
- 8: Защита от погружения на глубину более одного метра
Какой рейтинг IP лучше всего подходит для моего варианта использования?
Допустим, вы нашли корпус с классом защиты от проникновения загрязнений IP60.
Это означает, что ваши компоненты полностью защищены от частиц пыли, но совершенно не защищены от жидкостей. Этот корпус подойдет для такой среды, как центр обработки данных, в котором размещается электрическое оборудование.
Имейте в виду, что более высокие рейтинги не обязательно лучше. Например, если ваш класс защиты IP67. Ваши компоненты будут защищены от погружения в воду на глубину до 1 м, но это не означает, что он обеспечивает защиту от воды 1-6 — хотя ваш корпус можно погружать в воду, он может не выдержать струи высокого давления.
Кроме того, маркировка продукта как «водонепроницаемого» является гораздо более расплывчатой, чем указание рейтинга IP, — она не дает четкого определения того, какой степени воды продукт может противостоять. Например, слово «водонепроницаемость» не говорит о том, предназначен ли корпус для обеспечения безопасности в дождливые дни или при погружении под воду.
Устройство, такое как автомобильная дверь, должно быть в определенной степени защищено от проникновения брызг воды и пыли, когда оно закрыто.
Имея это в виду, лучше всего получить устройство с IP-рейтингом, адаптированным к его использованию. Например, если вам нужен корпус, способный защитить от вредной пыли и водяных струй в любом направлении, подходящим выбором может стать соединительная система Rittal TS 8 со степенью защиты IP 55.
Почему рейтинги IP имеют значение
Коды IP предназначены для защиты таких предметов, как продукты питания, электроника и автомобили, от повреждений, обеспечивая при этом эффективность. Для таких продуктов, как корпус телекоммуникационных или распределительных устройств, важно определить ожидаемое воздействие элементов на протяжении всего срока службы.
Степень защиты IP очень важна на этапе проектирования продукта — она позволяет разработчику достичь установленного стандарта или даже улучшить его, в зависимости от предполагаемой цели. Это поможет им значительно увеличить срок службы и срок службы. Маркируя продукты соответствующими рейтингами IP, организация может лучше описать области применения своих продуктов, что вызывает большее доверие.
