IRF3205S: мощный MOSFET-транзистор для современной электроники

Что такое IRF3205S и каковы его основные характеристики. Где применяется этот MOSFET-транзистор. Какие преимущества дает использование IRF3205S в электронных схемах. На что обратить внимание при выборе и применении IRF3205S.

Ключевые характеристики и параметры IRF3205S

IRF3205S — это мощный N-канальный MOSFET-транзистор, разработанный компанией Infineon Technologies. Он обладает следующими основными характеристиками:

• Максимальное напряжение сток-исток: 55 В
• Максимальный постоянный ток стока: 110 А
• Сопротивление канала в открытом состоянии: 8 мОм
• Корпус: TO-263 (D2PAK)
• Рабочая температура: от -55°C до +175°C

Такие параметры делают IRF3205S отличным выбором для применения в силовой электронике, где требуется коммутация больших токов при относительно небольших напряжениях. Низкое сопротивление канала обеспечивает минимальные потери при работе транзистора.

Области применения IRF3205S

Благодаря своим характеристикам, IRF3205S широко используется в следующих областях:

• Импульсные источники питания
• DC/DC преобразователи
• Контроллеры электродвигателей
• Автомобильная электроника
• Промышленная автоматика
• Системы управления аккумуляторными батареями

Этот транзистор отлично подходит для создания H-мостов и полумостовых схем управления нагрузкой. Его часто применяют в инверторах, регуляторах напряжения и тока, а также в системах защиты от перегрузки.

Преимущества использования IRF3205S

Применение IRF3205S в электронных схемах дает ряд важных преимуществ:

1. Высокая эффективность за счет низкого сопротивления канала
2. Возможность коммутации больших токов
3. Хорошие температурные характеристики
4. Быстрое переключение
5. Высокая надежность и стойкость к перегрузкам

Все это позволяет создавать компактные и энергоэффективные устройства с высокой производительностью. IRF3205S особенно выгоден в приложениях, где критичны потери на нагрев и требуется максимальная эффективность преобразования энергии.

Особенности конструкции и технологии IRF3205S

IRF3205S изготавливается по передовой технологии Infineon, что обеспечивает ряд конструктивных преимуществ:

• Оптимизированная структура кристалла для минимизации сопротивления
• Улучшенная стойкость к лавинному пробою
• Встроенный быстрый обратный диод
• Повышенная устойчивость к электростатическим разрядам
• Корпус с улучшенным теплоотводом

Эти особенности обеспечивают высокую надежность и стабильность параметров IRF3205S в течение всего срока службы. Транзистор хорошо справляется с импульсными нагрузками и имеет запас по предельным режимам работы.

Рекомендации по применению IRF3205S

При использовании IRF3205S в электронных схемах следует учитывать несколько важных моментов:

1. Обеспечить хороший теплоотвод от корпуса транзистора
2. Использовать драйвер затвора для быстрого переключения
3. Защитить затвор от перенапряжений
4. Учитывать паразитные индуктивности при разводке платы
5. Применять снабберные цепи для подавления выбросов напряжения

Правильное применение этих рекомендаций позволит полностью реализовать потенциал IRF3205S и обеспечить надежную работу устройства. Особое внимание стоит уделить качеству пайки и монтажа транзистора на печатную плату.

Сравнение IRF3205S с аналогами

IRF3205S имеет ряд близких аналогов от других производителей. Рассмотрим, как он соотносится с некоторыми популярными MOSFET-транзисторами:

• IRF3205 (TO-220) — идентичен по характеристикам, отличается только корпусом
• IRFP3206 — имеет немного меньший ток (120А), но выше напряжение (60В)
• STP55NF06 — уступает по току (55А), но дешевле
• IPP200N15N3 — превосходит по напряжению (150В), но имеет выше сопротивление

При выборе между IRF3205S и аналогами следует учитывать конкретные требования схемы, доступность компонентов и их стоимость. В большинстве случаев IRF3205S оказывается оптимальным выбором по совокупности параметров.

Тестирование и проверка IRF3205S

Перед использованием IRF3205S в ответственных устройствах рекомендуется провести его тестирование. Основные параметры, которые стоит проверить:

1. Пороговое напряжение открытия затвора
2. Ток утечки в закрытом состоянии
3. Сопротивление канала в открытом состоянии
4. Время включения и выключения
5. Максимальный коммутируемый ток

Для проверки можно использовать специализированные тестеры MOSFET-транзисторов или собрать простую схему на макетной плате. Важно соблюдать меры предосторожности при работе с высокими токами и напряжениями.

Перспективы развития MOSFET-технологий

Хотя IRF3205S остается популярным выбором, технологии MOSFET-транзисторов продолжают развиваться. Основные направления совершенствования:

• Дальнейшее снижение сопротивления канала
• Повышение рабочих напряжений и токов
• Улучшение температурных характеристик
• Оптимизация корпусов для лучшего теплоотвода
• Интеграция защитных функций

В будущем можно ожидать появления еще более эффективных MOSFET-транзисторов, которые позволят создавать более компактные и энергоэффективные устройства. Однако IRF3205S еще долго будет оставаться надежным выбором для многих применений.

IRF3205S to-263 | Полевые транзисторы

Транзистор IRF3205S (маркировка F3205S)

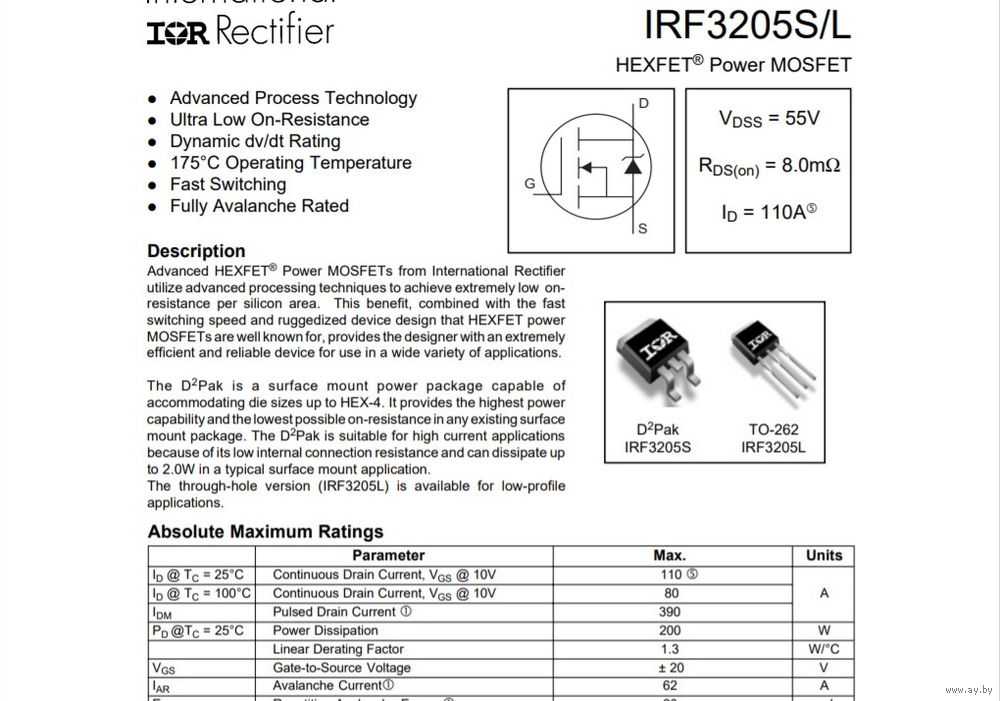

IRF3205S — Power MOSFET, N-Channel, 110A, 55V, TO-263

• Advanced Process Technology
• Ultra Low On-Resistance
• Dynamic dv/dt Rating
• 175°C Operating Temperature
• Fast Switching
• Fully Avalanche Rated
• Lead-Free





Код товара :	M-158-7756
Обновление:	2022-09-01
Тип корпуса :	TO-263





Дополнительная информация:

Обратите внимание, что транзисторы одной марки могут иметь различный тип корпуса (исполнение), поэтому смотрите картинку и параметры корпуса. На нашем сайте опубликованы только основные параметры и характеристики. Полная информация о том как проверить IRF3205S to-263, чем его заменить, схема включения, отечественный аналог, цоколевка, полный Datasheet и другие данные по этому транзистору, может быть найдена в PDF файлах раздела DataSheet и на сайтах поисковых систем Google, Яндекс и тд.



В магазине указаны розничные цены. Для оптовиков, мы готовы предложить оптовые цены (скидки), в этом случае, присылайте ваш запрос на наш емайл, мы отправим вам коммерческое предложение.



*** тэги, это текстовые метки, которые формируют сами посетители, для быстрого поиска требуемых компонентов, радиотоваров, инструментов, и тд. Например, добавив метку «ремонт», этот товар будет отображаться в результатах поиска по этому слову. В дальнейшем, достаточно будет нажать на ссылку для вывода списка товаров с этой меткой.

Что еще купить вместе с IRF3205S to-263 ?



Огромное количество электронных компонентов и технической информации на сайте Dalincom, может затруднить Вам поиск и выбор требуемых дополнительных радиотоваров, радиодеталей, инструментов и тд. Следующую информационную таблицу мы подготовили для Вас, на основании выбора других наших покупателей.



Сопутствующие товары

Код	Наименование	Краткое описание	Розн. цена
** более подробную информацию (фото, описание, маркировку, параметры, технические характеристики, и тд.) вы сможете найти перейдя по ссылке описания товара
7756	IRF3205S to-263	Транзистор IRF3205S (маркировка F3205S) — Power MOSFET, N-Channel, 110A, 55V, TO-263	32 pyб.
9659	Конденсатор 1000uF 25V (JCCON)	Конденсаторы электролитические 1000 мкф 25в (JCCON, 105°C, размер 10×20мм)	9.5 pyб.
5469	IRF3205 to-220	Транзисторы IRF3205 (полный номер IRF3205PBF) — Power MOSFET, N-Channel, 110A, 55V, TO-220	27 pyб.
8448	IRFZ48N	Транзистор IRFZ48N (IRFZ48NPBF) — Power MOSFET, N-Channel, 55V, 64A, TO-220	32 pyб.
2742	OB2263MP (OB2263) sot-23	Микросхемы OB2263 (OB2263MP, маркировка 63***) — Current Mode PWM Controller Frequency, SOT-23-6	12 pyб.
2122	Припой SUOER 0.8мм, 100гр.	Припой высокого качества SUOER с флюсом, Sn60Pb40, мягкий, в катушке, диаметр 0.8мм, вес 100 грамм	530 pyб.
3993	Мини предохранитель 3A, 250V (3x10mm)	Миниатюрные стеклянные предохранители 3А, 250В, с выводами для пайки, размер 3 x 10 мм	1.5 pyб.
8234	LED-3528 (3V, 1W, LG)	Светодиод LED-3528, (полный партномер LATWT470RELZK), белый	9.5 pyб.
9039	Конденсатор 1000uF 16V (JCCON)	Конденсатор электролитический 1000 мкф 16в, LOW ESR, 105°C, 10х17мм, JCCON, радиальные выводы	5.3 pyб.
2298	SON-303EX (универсальный пульт)	Универсальный пульт дистанционного управления SON-303EX для телевизоров различных марок	210 pyб.



Двухканальный H-образный моторный щит драйвера IRF3205S MOSFET DC 8A 22V Электронный комплект для самостоятельной сборки

• 335 Reviews
• 6 Questions

• Категории: >>>
• Поставщик: Shenzhen,Xiongfa,Weiye,Electronics,Co. ,Ltd.,[Guangdong,China]Shenzhen

Описание и отзывы

Характеристики



Добро пожаловать в наш магазин ALIBABA!



Как профессиональная торговая компания в Шэньчжэне,

Мы специализируемся на Интегральная схема (ИС), ТРАНЗИСТОР поверхностного монтажа, Диод поверхностного монтажа, Керамические ножи высокой конденсатор с алюминиевой крышкойИТанталовый конденсатор с алюминиевой крышкой.

Мы предоставляем Вам комплексное обслуживание электронных компонентов.



Когда вам нужны электронные компоненты,

Пожалуйста, пришлите нам номера деталей, которые вы ищете,

Мы будем цитировать их как можно скорее.



</Контактная информация нашей компании>

Shenzhen Xiongfa Weiye Electronic Co., Limited

Наш офис находится по адресу:Комната 1505, здание Dingcheng, дорога Zhonghang, район Futian, Шэньчжэнь, Китай

Whatsapp: + 8615622206170

Wеchat id: c15622206170

Электронная почта/skype: webmaster @ cammic. com

QQ: 2880940297





</Iterms оплаты>



1.Мы гарантируем 30-90 дней.
2.О условиях оплаты, мы принимаем банковский перевод, Paypal, Western Union, Alipay, TT
3.Цены указаны правильно во время этого предложения, но могут быть изменены после одной недели из-заКолебания валютных курсов и изменение объема заказа.



</Отправка итермов>



1.Мы можем отгрузить по всему миру DHL, UPS, FedEx, TNT и EMS. Пожалуйста, свяжитесь с нами напрямую, и мы будем использовать то, как вы предпочитаете.
2.Мы отправим товары в течение 3 рабочих дней после получения оплаты. Это займет около 3-7 дней, чтобы добраться до ваших рук.
3.Мы не несем ответственности за несчастные случаи, задержки или другие вопросы, которые находятся в ведении службы доставки.
4.Любые импортные сборы или сборы оплачиваются покупателем.



</Наши услуги и продукты>



1.Если некоторые из товаров, которые вы получили, не имеют идеального качества,Мы могли бы организовать ваш возврат или замену. Но товары должны оставаться в их первоначальном состоянии.
2.Наличие на складе в зависимости от предыдущих продаж. Все детали приводятся в соответствии сНовые и неиспользованные и находятся в оригинальной заводской упаковке, если не указано.
3.Перед размещением заказа на покупку повторно подтвердите котировку.
4.Мы зависим от удовлетворенности наших клиентов, чтобы добиться успеха. Поэтому ваш отзыв очень важен для нас.





Описание продукта:

Двухканальный Щит двигателя h-моста состоит из 2 дискретных МОП-транзисторов h-моста, предназначен для привода двух двигателей постоянного тока с максимальным током 8А. Он состоит из 8 n-канальных MOSFET IRF3205S и 4 шт полумостового моторного контроллера IR2104, для сборки 2 h-моста. С помощью этого щита и платы Arduino пользователи могут управлять и приводить двигатели с максимальным током 8А @ 22 в. Универсальная lipo батарея 7,4 ~ 11,1 В, которая популярна в удаленном автомобиле и модельном самолете, также может быть применена.

Щит двигателя h-моста может управляться простым применением логики 0 или 1 к направляющим контактам для этого мотора и PWM сигналом к штифту скорости. Таким образом, скорость и направление двух отдельных двигателей могут контролироваться независимо. Обратите внимание, что PWM сигнал на P_1 и P_2 может быть 0 ~ 99%, но 100% высокий сигнал (логика 1) не работает из-за контроллера двигателя IR2104 boost circuit.

Кроме того, H-bridge motor shield PCB имеет медную толщину 2 унции, что делает его поддерживает больший поток тока и стабильность. Это будет ваш лучший выбор для создания ваших приложений, которые нуждаются в большом токе драйвера для вашего двигателя постоянного тока.



Характеристика

• Использует MOSFET IRF3205S, который поддерживает максимальный ток до 110A

• Использует полумостовой контроллер двигателя IR2104, чтобы избежать нехватки h-моста.

• 2 каналов

• Рабочее напряжение: 6-22 в

• Постоянный выходной ток: 8 Ампер

• Пиковый выходной ток: 15 Ампер

• PWM Duty: 0 ~ 99%

• 2 унции толщины капельницы, обеспечивают больший поток тока

Похожие товары

Полупроводниковые и системные решения — Infineon Technologies

2023 финансовый год
Итоги квартала

4 мая 2023

Больше информации

Ускорьте переход на новые источники энергии с помощью тепловых насосов

Наши компоненты и системные решения делают современные тепловые насосы более интеллектуальными и эффективными — от управления мощностью и подключения до ЧМИ и датчиков

Узнать больше

PCIM Europe 2023

С 9 по 11 мая. Зал 7 / Стенд 412. В этом году мы все о декарбонизации и цифровизации

Полная программа здесь

Лучший в своем классе SSO8 в OptiMOS™ 7 40 В

Высокая энергоэффективность, повышенная надежность конструкции, сниженные коммутационные потери и оптимизированный SOA для переключения больших токов

Открой для себя больше

Формирование промышленного Интернета вещей путем расширения возможностей «умных» заводов

Переход к эффективным, устойчивым, гибким и безопасным «умным» заводам уже начался благодаря легко интегрируемым полупроводниковым решениям

Узнать больше

Твердотельные реле (ТТР) на основе SJ-FET

Обновление до технологии CoolMOS™ S7 с суперпереходом MOSFET с лучшим в своем классе R(on) x A для более эффективных и надежных решений SSR

Найти продукт

SECORA™ Pay теперь доступна с технологией 28 нм

Мы расширяем портфолио решений SECORA™ Pay с использованием технологии 28 нм для обеспечения наилучшей производительности транзакций в сочетании с простым в интеграции полносистемным решением

Узнать больше

Новости

27 апреля 2023 г. | Business & Financial Press

Infineon предлагает инновационное решение для второй жизни аккумуляторов электрических легковых автомобилей

03 апреля 2023 г. | Business & Financial Press

Infineon оптимизирует свой профиль обезуглероживания: подразделение промышленных приложений будет работать под названием Green Industrial Power (GIP)

Новости рынка

28 апреля 2023 г. | Новости рынка

Решения Infineon EZ-PD™ USB-C PD позволяют создавать передовые мультимедийные решения и решения для зарядки автомобилей

Посетите Infineon в Твиттере.

IRF3205 МОП-транзистор
Распиновка IRF3205

IRF3205 представляет собой сильноточный N-канальный MOSFET , который может коммутировать токи до 110 А и 55 В.

Конфигурация контактов

Номер контакта	Название контакта	Описание
1	Ворота	Управляет смещением MOSFET
2	Слив	Ток поступает через сток
3	Источник	Ток течет через источник

Особенности

• N-канальный силовой МОП-транзистор
• Непрерывный ток стока (ID) составляет 110 А, когда VGS составляет 10 В
• Минимальное пороговое напряжение затвора 2 В
• Напряжение пробоя сток-исток: 55 В
• Низкое сопротивление во включенном состоянии 8,0 мОм
• Напряжение затвор-исток (VGS) составляет ±20 В
• Время нарастания 101 нс
• Обычно используется со схемами переключения питания
• Доступен в пакете То-220

Примечание. Полную техническую информацию можно найти в техническом описании IRF3205 , приведенном в конце этой страницы.



Альтернативы для IRF3205

IRF1405, IRF1407, IRF3305, IRFZ44N, IRFB3077, IRFB4110



Другие N-канальные MOSFET

IRF540N, 2N7000 , FDV301N



IRF3205 MOSFET Обзор

IRF3205 представляет собой сильноточный N-канальный полевой МОП-транзистор , который может переключать токи до 110 А и 55В. Особенностью полевого МОП-транзистора является то, что он имеет очень низкое сопротивление всего 8,0 мОм, что делает его подходящим для коммутационных цепей, таких как инверторы, регуляторы скорости двигателя, преобразователи постоянного тока и т. д. Это также один из легкодоступных и дешевых полевых МОП-транзисторов с низким сопротивлением. на-сопротивление.

Итак, если вы ищете MOSFET для использования в вашей схеме переключения, которая работает ниже 55 В и менее 110 А, вы можете рассмотреть возможность использования IRF3205.
