Каковы основные характеристики транзистора IRFP150N. Где применяется IRFP150N в современной электронике. Какие преимущества дает использование IRFP150N в силовых схемах. В чем особенности корпуса TO-247AC для IRFP150N. Почему IRFP150N популярен среди разработчиков.
Общие характеристики и особенности IRFP150N
IRFP150N — это мощный N-канальный МОП-транзистор, производимый компанией Infineon Technologies. Данный транзистор обладает рядом ключевых характеристик, делающих его популярным выбором для различных силовых применений:
- Максимальное напряжение сток-исток: 100 В
- Максимальный постоянный ток стока: 39 А
- Сопротивление канала в открытом состоянии: 36 мОм
- Корпус: TO-247AC
- Технология: Кремниевый МОП-транзистор
Что делает IRFP150N особенным среди других МОП-транзисторов. Прежде всего, это оптимальное сочетание высокого рабочего напряжения и большого тока. При относительно компактных размерах корпуса TO-247AC, транзистор способен коммутировать токи до 39 А при напряжении 100 В. Это позволяет использовать его в мощных импульсных преобразователях и инверторах.
Области применения IRFP150N в современной электронике
Благодаря своим характеристикам, IRFP150N находит широкое применение в различных областях современной электроники:
- Импульсные источники питания
- Инверторы для солнечных батарей
- Управление электродвигателями
- Аудиоусилители класса D
- Зарядные устройства для электромобилей
- Промышленные системы автоматизации
- Сварочные аппараты
Почему IRFP150N так востребован в этих областях. Ключевым фактором является его способность эффективно работать на высоких частотах коммутации при значительных токах и напряжениях. Это позволяет создавать компактные и энергоэффективные устройства.
Преимущества использования IRFP150N в силовых схемах
Применение IRFP150N в силовых электронных схемах дает разработчикам ряд существенных преимуществ:
- Высокая эффективность из-за низкого сопротивления канала
- Быстрое переключение, что снижает динамические потери
- Хорошая температурная стабильность
- Встроенный защитный диод с быстрым восстановлением
- Надежность и долговечность
Как эти преимущества влияют на конечные устройства. Прежде всего, они позволяют создавать более энергоэффективные системы с меньшим тепловыделением. Это, в свою очередь, упрощает систему охлаждения и повышает надежность всего устройства.
Эффективность и тепловые характеристики
Одним из ключевых параметров IRFP150N является низкое сопротивление канала в открытом состоянии — всего 36 мОм. Что это дает на практике. При протекании тока 20 А потери мощности на сопротивлении канала составят всего 14,4 Вт. Это значительно меньше, чем у многих аналогов, что позволяет повысить общий КПД устройства и снизить требования к системе охлаждения.

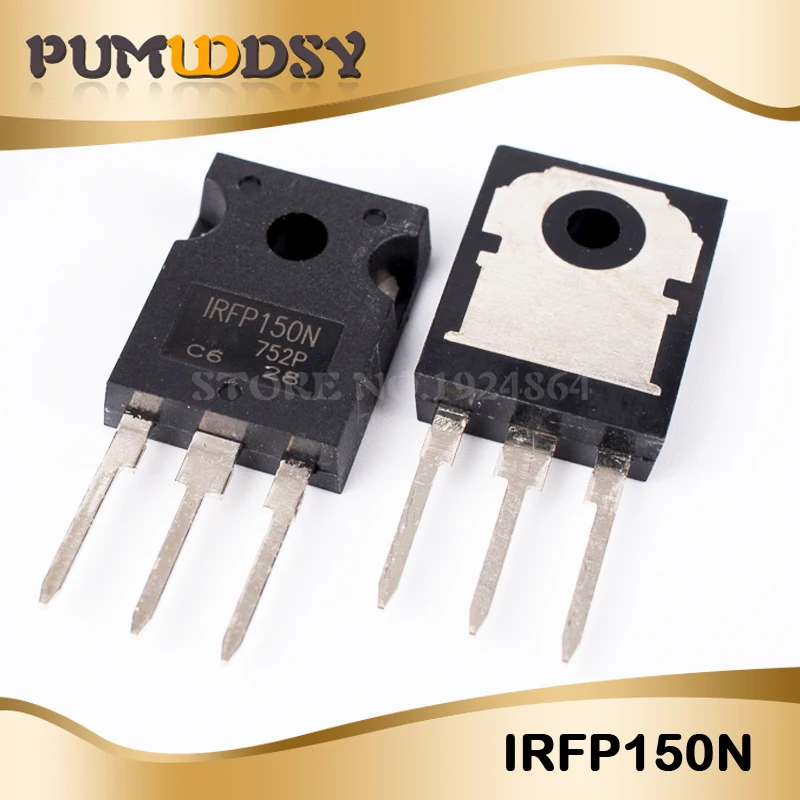

Особенности корпуса TO-247AC для IRFP150N
IRFP150N выпускается в корпусе TO-247AC, который имеет ряд особенностей:
- Три вывода: затвор, исток и сток
- Металлическая подложка для эффективного теплоотвода
- Изолированный вывод затвора
- Компактные размеры при высокой мощности
Какие преимущества дает корпус TO-247AC при использовании IRFP150N. Прежде всего, это отличный теплоотвод, что критично для силовых применений. Металлическая подложка корпуса легко крепится к радиатору, обеспечивая эффективное охлаждение транзистора даже при больших токах.
Монтаж и охлаждение
При монтаже IRFP150N на печатную плату или радиатор следует учитывать несколько важных моментов:
- Использование теплопроводящей пасты между корпусом и радиатором
- Правильный выбор размера радиатора в зависимости от рассеиваемой мощности
- Обеспечение надежного электрического контакта выводов
- Соблюдение требований к изоляции высоковольтных цепей
Как правильный монтаж влияет на работу устройства. Грамотно спроектированная система охлаждения позволяет транзистору работать в оптимальном температурном режиме, что увеличивает его срок службы и повышает надежность всего устройства.
Сравнение IRFP150N с аналогами
Для объективной оценки характеристик IRFP150N полезно сравнить его с аналогичными транзисторами других производителей:
| Модель | Производитель | Vds max, В | Id max, А | Rds(on), мОм |
|---|---|---|---|---|
| IRFP150N | Infineon | 100 | 39 | 36 |
| STP16NF06 | STMicroelectronics | 60 | 16 | 80 |
| FQPF10N60C | ON Semiconductor | 600 | 10 | 720 |
Что показывает это сравнение. IRFP150N демонстрирует оптимальный баланс между максимальным напряжением, током и сопротивлением канала. Это делает его универсальным решением для широкого спектра применений.
Особенности применения IRFP150N в импульсных источниках питания
Импульсные источники питания — одна из ключевых областей применения IRFP150N. Почему этот транзистор так хорошо подходит для данной задачи.
- Низкие потери при коммутации благодаря быстрому переключению
- Возможность работы на высоких частотах (до сотен кГц)
- Хорошая линейность характеристик, что упрощает управление
- Встроенный быстрый диод для работы в синхронных выпрямителях
Как эти особенности влияют на конструкцию импульсного источника питания. Они позволяют создавать компактные и эффективные преобразователи с высоким КПД и малым уровнем электромагнитных помех.
Схемотехника с использованием IRFP150N
При разработке схем с IRFP150N следует учитывать несколько важных аспектов:- Правильный выбор драйвера затвора для обеспечения быстрого переключения
- Применение снабберных цепей для ограничения выбросов напряжения
- Оптимизация топологии печатной платы для минимизации паразитных индуктивностей
- Использование параллельного включения транзисторов для увеличения тока
Как эти схемотехнические решения влияют на работу устройства. Они позволяют максимально раскрыть потенциал IRFP150N, обеспечивая высокую эффективность и надежность работы.
Перспективы развития технологии МОП-транзисторов и будущее IRFP150N
Технология кремниевых МОП-транзисторов продолжает развиваться, несмотря на появление новых материалов вроде карбида кремния. Какие тенденции наблюдаются в этой области.
- Дальнейшее снижение сопротивления канала в открытом состоянии
- Улучшение динамических характеристик для работы на более высоких частотах
- Повышение устойчивости к перегрузкам и электростатическим разрядам
- Оптимизация корпусов для лучшего теплоотвода
Как эти тенденции могут повлиять на будущее IRFP150N. Вероятно, в ближайшие годы мы увидим новые версии этого транзистора с улучшенными характеристиками, что позволит ему оставаться конкурентоспособным даже на фоне развития технологий на основе широкозонных полупроводников.
