СИСТЕМА КОНТРОЛЯ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА УСТРОЙСТВ В ПРОИЗВОДСТВЕ СЫПУЧИХ МАТЕРИАЛОВ



АННОТАЦИЯ

Все предшествующие детальные исследования процессов, которые могут происходить в едином поле, а также представительный объём работ по обработке ряда природных материалов в этом поле натолкнуло на создании универсальной установки, нацеленной на работу в промышленности и проведение дальнейших научных исследований [1-6]. В статье последовательно представлен целый спектр требований, которые должны быть предъявлены к установке единого электромагнитного поля (УЕЭП) для её безопасной и эффективной работы.

ABSTRACT

All previous detailed studies of the processes that can occur in a single field, as well as a representative amount of work on the processing of a number of natural materials in this field, prompted the creation of a universal installation aimed at working in industry and carrying out further scientific research. The article consistently presents a whole range of requirements that must be presented to the installation of a single electromagnetic field for its safe and efficient operation.



Ключевые слова: устройство единим электромагнитного поля (УЕЭП),  асбестоцементный отход, цемент, кристаллическая решетка, сыпучий материал, энергия связи

Keywords: device by a single electromagnetic field, asbestos-cement waste, cement, crystal lattice, bulk material, energy connection



Основная часть. В мультивибраторах и триггерах установки УЕЭП использовались тиристоры и симисторы [3-6]. Однако, для устройства единого поля, назначение которого заключается в измельчение материалов типа металлов и сплавов, требуется получать большой ток (до 500А) при малых напряжениях питания (до 120В) и низкой частоте от (5Гц до 50Гц), то есть этих элементов явно недостаточно.  В связи с этим потребовалось подобрать систему управления для гарантированного включения силовых элементов. Наиболее подходящими элементами для данного устройства являются биполярные транзисторы с изолированными затворами (БТИЗ) фирм и компаний, таких, как Hitachi, Semikron, Макро Тим, Garret, IR, Semitrans.

Для уменьшения прямых потерь и улучшения шумовых характеристик были выбраны БТИЗ модули фирмы Hitachi. Это связано со свойствами самого модуля, обладающим эффективным теплоотводом. В связи с этим повысилась долговечность и термическая прочность устройства управления. Этот модуль обладает высокой скоростью переключения и возможностью управления напряжением. Также он имеет низкий уровень насыщения и, поэтому он имеет способность управлять большой мощностью. Низкий уровень насыщения достигается за счет повышения плотности каналов и нетрадиционным расположением (вертикальным) структуры затвора.

Для управления устройством на основе пространственного электромагнитного поля [3-5], где необходимо получать на выходе сигнал нужной формы, в системе управления используется широтно-импульсная модуляция (ШИМ), при которой силовой ключ открывается на определенное время, пропорциональное нужному выходному напряжению. Далее формируется сигнал, состоящий из импульсов разной ширины. На выходе ШИМ получается практически идеальный сигнал нужной формы.

Для управления силовыми транзисторами применяются драйверы. Драйверы обеспечивают гальваническую развязку, накачку заряда в затвор БТИЗ транзистора и функцию контроля. Использование БТИЗ драйверов позволяет упростить схемное решение, повысить надежность устройства, а также уменьшить его габаритные размеры. Блок схема преобразователя показана на рис. 1.



Рисунок 1. Блок схема преобразователя



Разработанная система управления позволяет получать положительный импульс выходного сигнала и регулировать его амплитуду, фазу и длительность [6]. Принципиальная схема управления показана на (рис. 2.). В затворах силовых ключей форма сигналов должна быть чисто прямоугольной (рис. 3.).

Для переключения на частоту 30 кГц необходим занос по частоте не менее чем в три раза, поэтому выбираем транзисторы типа БТИЗ фирмы IR типа IRG4PC50UD – на 600В и 1200А. Для резонансных преобразователей устройства работают на частотах в 4-5 раз выше, чем предельно допустимые. Для IGBT транзисторов пауза между открытием и закрытием составляет 1,2 мксек, а для полевых транзисторов 0,5мксек. Для этих преобразователей  использовались параллельно  соединенные полевые транзисторы типа IRFPS37N50A,  IRFPS40N50 и т.д.



Рисунок 2. Принципиальная схема управления высокочастотными

сигналами УЕЭП



Рисунок 3. Форма сигналов в затворах силовых ключей



Наибольшее распространение получили преобразователи частоты с промежуточным звеном переменного тока, построенные по схеме автоматического управления. Существует несколько различных схем преобразователей частоты. По принципу действия они могут быть разделены на три группы: управляемые, полууправляемые и неуправляемые.

Наибольшее распространение получили неуправляемые преобразователи частоты. Они характеризуются максимальной простотой и надежностью, высоким КПД, а также достаточно высоким качеством выходного (выпрямленного) напряжения и гармонического состава тока, потребляемого из сети. Однако неуправляе­мость процесса преобразования энергии не позволяет реализовать режимы рекупера­ции, необходимые во многих случаях.

Управляемые преобразователи частоты были выполнены на низкочастотных и высокочастотных транзисторах, лишенных недостатков. Они обладают высоким КПД и свойст­вом обратимости по направлению преобра­зования энергии и обычно используются совместно с согласующими платами драйверов то­ка для регулирования величины выходного тока, длительности импульсов и их частоты. Недостатки управля­емых выпрямителей заключаются в повы­шенном уровне пульсаций выпрямленного напряжения, в пониженном значении коэф­фициента мощности, который уменьшается пропорционально выходному напряжению, и в одностороннем направлении выходного тока. При необходимости они могут обеспечить про­текание тока в обоих направлениях.

Разработанное устройство выполнено со стабилизированным напряжением, температурой и автоматическим приёмом и подачей сырья в бункер [3, 5, 6]. Нагрузкой системы автоматического управления устройством единого пространственного поля являются индуктивные катушки с большой напряженностью поля.

Управление транзисторами преобразователя осуществляется драйверами, которые обеспечивает большие показатели выходных токов прямоугольного импульса.

Низкие потери мощности в ключевых режимах, большие значения рабочих напряжений и токов, малые времена включения и отключения дают возможность использовать силовые транзисторы в параллельных режимах, управляя при этом работой четырех катушек индуктивности, двух медных стержней, двух электромагнитов. Это даёт возможность в больших пределах менять индукцию пространственного электромагнитного поля, а, следовательно, и менять режимы измельчения, извлечения, обогащения минералов, управлять устройством размагничивания металлов.

 Основным элементом системы управления является специализированный микроконтроллер ATMega8 или цифровой сигнальный процессор. Это устройство производит большой объем сложных вычислений в режиме реального времени для реализации современных алгоритмов управления. В наибольшей степени это необходимо, когда требуется управлять сложными технологическими процессами с множеством сенсорных датчиков (весовых датчиков, датчиков скоростей, температурных и гидравлических датчиков, такими как устройства единого пространственного поля).

Система управления технологическими процессами построена на двухпроцессорной ос­нове. Первый процессор выполняет основные функции преобразователя частоты (реализация алгоритмов управления, опрос датчиков и т.д.), второй обеспечивает работу пульта управления, связь с системой верхнего уровня и другие технологические  функции. Следует отметить, что распределе­ние функций между микроконтроллерами может быть произведено и другим способом.

Достоинства двухпроцессорной системы является возможность применения единого интер­фейса для связи центрального контроллера с пультом управления и с системой автоматизации верхнего уровня. Значительно упрощается разработка программного обеспечения для каждого из контроллеров.

Управление драйверами устройства осуществляется посредством формирования шестиканального ШИМ ˗ сигнала с автоматическим добавлением «мертвого времени».  Для получения формы выходного напряжения, близкой к прямоугольному, исполь­зовалась программная пли аппаратная коррекция «мертвого времени». В системе управления используется аппаратная блокировка сигналов ШИМ в случае аварии. Преобразователь построен по модульному принципу, позволяющему включать дополнительные функцио­нальные модули, которые в сочетании со встроенными программными средствами, позволяют получать различные значения параметров устройства пространственного электромагнитного поля [6].

Выводы. Разработанное устройство системы управления технологическими процессами и экспериментальные характеристики полученных композиционных материалов из АЦО дали возможность определиться с выводами: управления УЕЭП отвечает всем требованиям, предъявляемым к подобным устройствам, надежна в работе с активно-реактивной нагрузкой, какой фактически является устройство пространственного поля; разработана универсальная система управления, которая позволяет применить ее без тиристорного преобразователя; в разработанных системах управления уменьшаются потери, увеличивается КПД, снижается уровень электромагнитных потерь.



Список литературы:

1. Колесников И.К. и др. Влияние электромагнитного поля на свойства жидких и твердых тел // Наука. Образование. Техника. – 2007. №.4. – С. 104.
2. Михалева З.А., Коптев А.А., Таров В.П. Методы и оборудования для переработки сыпучих материалов и твердых отходов: учеб. пособие. — Тамбов: Тамбовский ГТУ, 2002. — 64 с.
3. Халиков А.А., Колесников И.К., Курбанов Ж.Ф. Исследование и разработка единого пространственного электромагнитного поля и устройств на их основе: монография. – Ташкент: Фан ва технология, 2019. – С. 238.
4. Kolesnikov I.K., Kurbanov J.F. The dynamics of the process of separation of minerals by united spatial field // WCIS-2014, «Eighth World Conference on Intelligent Systems for Industrial Automation», -November. – 2014. – Р.25-27.
5. Kolesnikov I.K., Kurbanov J.F. The control system and the hardware implementation of a single unit of the spatial field // International Conference «Perspectives for the development of information technologies», –Tashkent. – 2015. – Р.4-5.
6. Kurbanov J.F. Management and hardware implementation of a single spatial field // International Journal «International Review of Education and Science. – 2015.  №. 1. – Р.8.

Транзисторы для сварочных инверторов: какие используются?

Общие сведения об инверторах

Под инвертором следует понимать источник постоянного тока, благодаря которому обеспечивается зажигание и поддержание электрической дуги. А, как все знают, именно её посредством выполняется сварка металлов.
В основу работы этого оборудования заложено следующее: сварка производится посредством сварочного тока значительной силы, который возникает посредством высокочастотного трансформатора.

Это даёт возможность для уменьшения размеров трансформатора, а также позволяет повысить стабильность и улучшить возможность регулировки выходного тока.

Ряд этапов включает процесс получения тока нужной силы для выполнения сварочных работ:

1. Первичное выпрямление электрического тока, полученного из сети.
2. Осуществление трансформации первичного постоянного тока в электрический высокой частоты.
3. Повышение силы тока с одновременным уменьшением величины напряжения в трансформаторе.
4. Вторичное выпрямление электрического тока выходной силы.

Процесс выпрямления тока осуществляется посредством диодных мостов определённой мощности. Для изменения частоты используются мощные транзисторы. Высокочастотным трансформатором обеспечивается необходимая сила выходного тока.

Конструкция инверторов

Несколько основных блоков имеет в составе своей конструкции инверторное оборудование, предназначенное для выполнения сварочных работ. Стабилизация выходного сигнала обеспечивается благодаря блоку питания.
На многообмоточном дросселе и наличии управления, осуществляемого при помощи транзисторов, а также накоплении в конденсаторе энергии основана схема управления блоком. Помимо этого, диоды используются в системе управления дросселем. Отдельно от других блоков располагается блок питания. В большинстве моделей сварочных инверторов от других блоков он отделён, как правило, перегородкой из металла.

Если говорить об основном элементе сварочного инверторного оборудования, то таковым является силовой блок. Его посредством обеспечивается процесс преобразования первичного тока, поступающего от блока питания, до выходного сварочного тока, который можно использовать для ведения сварочных работ.

Диодный мост, на который осуществляется подача электрического тока силой не более 40А, представляет собой первичный выпрямитель. Величина подаваемого напряжения варьируется в диапазоне от 200 до 250В с частотой 50 Гц.

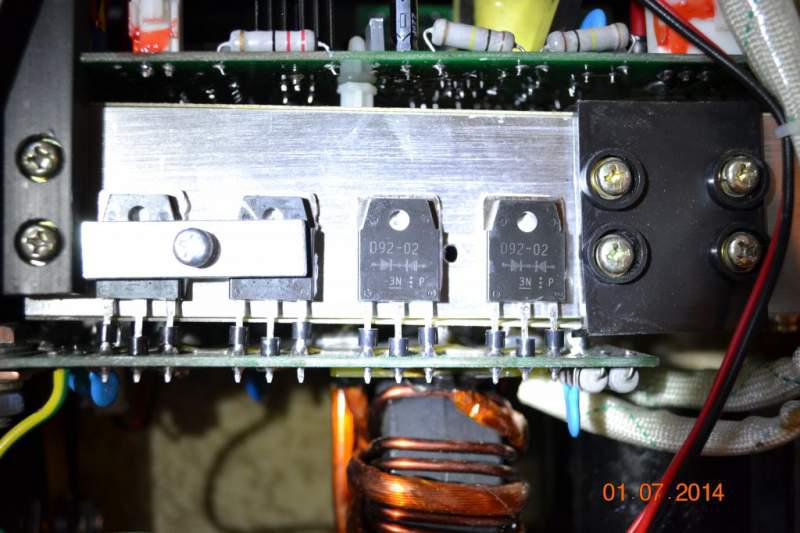

Своим видом инверторный преобразователь представляет силовой транзистор, у которого такой показатель, как мощность составляет менее 8 кВт. Рабочее напряжение находится на уровне 400В. С преобразователя выходит сигнал, у которого частота составляет 100 кГц.

В оснащении высокочастотного трансформатора имеются ленточные обмотки, благодаря чему обеспечивается увеличение тока до величины 200–250А, а во вторичной обмотке величина напряжения не превышает 40В.

На базе мощных диодов, у которых рабочая сила тока не менее 250А, собирается вторичный выпрямитель. Рабочее напряжение у него может доходить до 100В. Конструкцией предусматривается наличие элементов, обеспечивающих его обязательное охлаждение:

• Радиаторы.
• Вентиляторы.

Чтобы обеспечить стабилизацию выходного сигнала дроссель устанавливается на выходную плату.

Какой лучше?

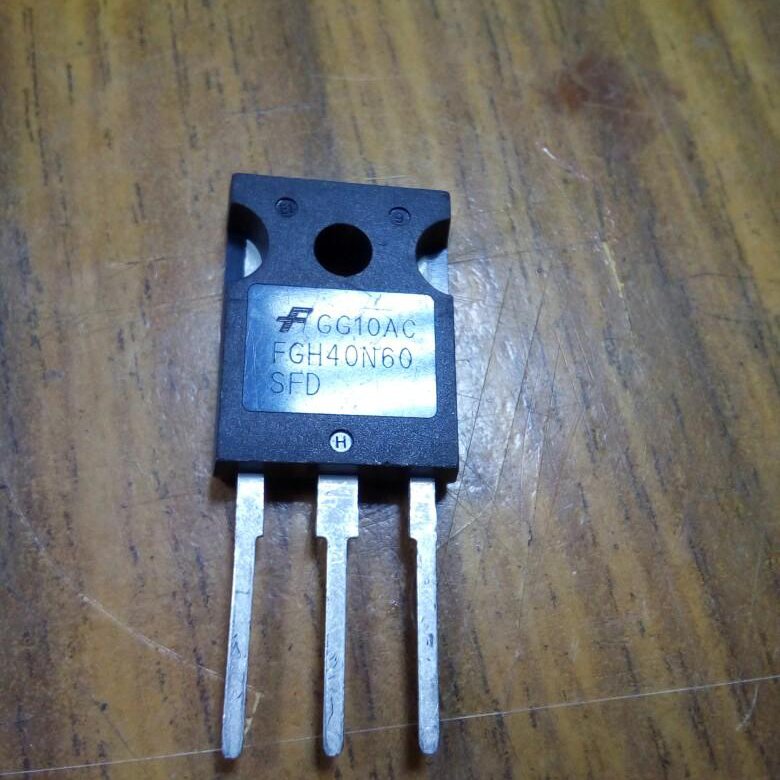

Чуть выше мы упоминали ещё об одном транзисторе MOSFET. Очень часто между специалистов сварочного дела возникает спор какой транзистор лучше. Как мы можем прокомментировать данную ситуацию?

Между этими двумя видами существует достаточно много различий. Правда с первого взгляда их не просто определить. MOSFET,- это полевой транзистор. IGBT – это биполярный.

Самое главное – это предельная мощность, которую должен выдерживать транзистор. У MOSFET эти показатели ниже, а у IGBT мощность выше. Естественно этот фактор влияет и на разницу стоимости прибора.

Интересно что в характеристиках мы видим много конкретных различий, но в действительности на практике такой разницы не ощущается. Использование транспорта MOSFET, а не IGBT на процесс работы никак не влияет.

Кроме того, IGBT инвертор будет намного дороже в обслуживании. В случае поломки для этого аппарата очень не просто найти хорошего мастера и расходники. Эти факторы ощутимо влияют на стоимость IGBT.

Поэтому для бытовой сварки рекомендуем хороший и бюджетный в обслуживании инвертор MOSFET.

Вся ценность и превосходство IGBT появляются в аппарате, который предназначен для высоковольтных подключений. Но это уже профессиональные сварочные работы. И вот здесь огромная мощность играет первую роль.

В других случаях, для любительской сварки разницы между MOSFET и IGBT нет никакой. Вид транзистора не играет никакой роли для новичков. Но вот для квалифицированного професионала все -таки IGBT инвертор.

Хоть они дороже в обслуживании, но зато позволяют использовать больше мощности.

Блоки управления

Задающий генератор или широко импульсный модулятор используется в качестве основы для блока управления. Если на основе генератора собрана схема, то в качестве него используется микросхема.
Кроме неё, резонансный дроссель размещается на плато, а помимо них ещё и конденсаторы. Их устанавливают в количестве 6 или 10 штук. Трансформатором обеспечивается схема управления каскадного типа.

В большинство моделей инверторов схема защиты собрана на плато силового блока для обеспечения надёжной защиты соответствующего элемента. Для эффективной защиты от перегрузок при использовании оборудования в нём используется схема на базе микросхемы 561 ЛА 7.

Снабберы применяются в системе защиты выпрямителей и преобразователей на основе резисторов и конденсаторов К78–2. Установка термовыключателя позволяет обеспечить надёжную тепловую защиту элементов силового блока.

Основные причины неисправности сварочных инверторов

Даже самый современный надёжный сварочный инвертор при продолжительной эксплуатации выходит из строя. Причины поломок могут быть самыми разными. Чаще всего это связано с короткими замыканиями в электрических схемах. Они возникают из-за попадания туда влаги.

В некоторых случаях неисправным аппарат становится из-за попыток сварщика производить работы, на которые это оборудование не рассчитано.

Например, некоторые специалисты используют сварочный инвертор небольших габаритов для операций по резке железнодорожного рельса. Решение такой задачи с помощью этого оборудования, конечно же, приведёт к серьёзным перегрузкам и как следствие, к выходу оборудования из строя.

Подбор транзисторов для сварочных инверторов – какие бывают, их отличия и характеристики

Технический прогресс за последние столетия не смог пройти мимо сварочного производства. На смену громоздкому и не удобному агрегату пришел современный инверторный сварочный аппарат.

Внедрение электронных систем в устройство, позволило максимально облегчить работу в сварочном деле. Теперь стало намного легче использовать сварку в быту.

Наличие электроники позволило включить в аппарат те функции, которые невозможно применить для старых моделей трансформаторах. Конечно, факт использования электронных элементов указывает на факт использование транзисторов.

Основные виды неисправностей

Существует довольно много неисправностей, которые приводят к неработоспособности сварочного инвертора.
Прежде всего, это случаи, когда при наличии необходимого входного напряжения электрический ток на выходе инвертора отсутствует. Возникновение такой неисправности связано с перегоранием предохранителей. В некоторых случаях она может возникать по причине нарушения целостности электроцепи, которая может появиться в любой зоне инвертора.

Другим видом неисправности является недостижение сварочным током нужных значений даже при максимальных установках. Основной причиной возникновения такой неисправности сварочного инвертора может быть недостаточная величина входного напряжения. Также причиной подобной неполадки могут быть потери, возникшие в контактных зажимах.

Если при выполнении работ с использованием сварочного инвертора часто происходит самопроизвольное отключение оборудования, то это говорит о наличии короткого замыкания в электрической цепи.

Также это может указывать на сильный перегрев элементов силового блока. При этом в нормальном режиме может работать система защиты, благодаря которой обеспечивается аварийное отключение.

Порядок проведения ремонта сварочного инверторного оборудования

Вне зависимости от неисправности, с которой столкнулся специалист, использующий сварочный инвертор, ремонт необходимо начинать с внешнего осмотра агрегата. Он поможет определить наличие на корпусе механических повреждений или следов от короткого замыкания в виде прожогов или почернения. После этого необходимо проверить, насколько надёжно закреплены в клеммах электрокабели.

Вне зависимости от результатов проведённой проверки следует выполнить подтягивание зажимов кабеля при помощи отвёртки или ключа. Также нелишним будет выполнить проверку целостности предохранителей, используя для этого тестер.

Если после проведённых манипуляций неисправность не устранена, то необходимо снять крышку корпуса инверторного оборудования. После этого нужно тщательно осмотреть внутренности агрегатов с целью выявления обрывов электрических цепей. В процессе осмотра необходимо искать следы воздействия короткого замыкания.

Чтобы быстрее найти причину неисправности, можно выполнить измерение величины выходного напряжения, а также силы входного тока. Для выполнения измерительных работ необходимо использовать тестер или мультиметр.

Если явная неисправность сварочного оборудования отсутствует, то в этом случае выполняется поблочный контроль целостности электрической цепи. Выполнение проверки начинается с блока питания, постепенно переходя к осмотру других блоков.

Ремонт силового блока инверторного оборудования

Для качественного устранения неисправностей нужно основательно подготовиться к ремонту, при проведении которого в обязательном порядке должен использоваться определённый набор инструментов.
Выполняя проверку и ремонт сварочных инверторов, у специалистов часто возникает необходимость в использовании специальных инструментов и измерительных приборов:

• плоскогубцы;
• паяльники 40 Вт;
• отвёртка;
• гаечный и торцовый ключ;
• нож;
• кусачки;
• амперметр на 50 и 250А;
• вольтметры на 50В в 250В;
• осциллограф.

Выполнив проверку силового блока и блока управления сварочного инвертора, необходимо в первую очередь проверить основные их элементы. Если говорить о неисправностях силового блока, то наиболее распространённым является выход из строя силового транзистора. Поэтому поиск неисправности в этом блоке следует начинать именно с него.

Принципы выбора транзисторов

1. Расчёт мощности

Перед тем, как начать собирать простой сварочный инвертор своими руками, необходимо правильно рассчитать его мощность. Для этого надо умножить необходимую силу тока на напряжение горения электрической дуги.

Например: 160 А х 24 В = 3840 Вт.

Если учесть, что КПД, в среднем, составляет 85%, то перекачиваемая транзисторами мощность будет составлять 4517 Вт.

Теперь, зная данную величину, можно просчитать силу тока, которую транзисторы должны коммутировать во время работы инвертора. Для этого надо найти частное общей мощности и напряжения сети. То есть:

4517 Вт : 220 В = 20 А.

Для того, чтобы поддерживать 220 В при силе тока в 20 А необходимо установить фильтр с ёмкостью не менее 1000 мкФ. Здесь надо заметить, что имеются два параметра максимального тока при разных температурах (при 200С и при 1000С). Когда через транзисторы для сварочных инверторов проходит большой ток, на них образуется тепло, скорость отвода радиатором которого недостаточна. При этом кристалл будет перегреваться и приведёт к разрушению силового ключа. Значит, надо брать транзисторы, рабочий ток которых при 1000С будет составлять 20 ампер или более.

1. Выбор рабочего напряжения

Собирая инверторный сварочный аппарат своими руками, следует знать, что напряжение на транзисторах не должно быть больше напряжения питания. Это означает, что надо приобретать транзисторы с напряжением, превышающим 400 В.

1. Подбор транзисторов в соответствии с рабочей частотой

Для подобранных выше параметров рабочая частота транзисторов должна быть не менее 100 кГц. Это могут быть IGBT или полевые транзисторы, допустимое напряжение которых составляет 500 вольт. Единственным их неудобством является отсутствие отверстия для крепежа.

Для того чтобы IGBT транзисторы нормально функционировали нужна пауза между открытием и закрытием, составляющая приблизительно 1,2 микросекунды. Исключение составляют MOSFET транзисторы, в которых время может равняться 0,5 микросекунды.

Учитывая все вышеперечисленные требования к транзисторам, можно собрать качественный простой сварочный инвертор своими руками. Также для этого нужен набор инструментов и приборов, включающий в себя осциллограф, паяльник, мультиметр, вольтметр и набор отвёрток. Перед началом работы следует внимательно изучить схемы прибора и приобрести все необходимые детали.

Многие фирмы предлагают качественные запчасти для сварочных инверторов. Но в данном сегменте рынка выделяется фирма IR. Специалисты данной компании разработали и выпустили транзисторы типа IRG4PH50UD и IRG4PC50UD, а также полевые транзисторы IRFPS40N50, IRFPS37N50A и IRFPS43N50K.

Они подходят к описанным выше параметрам и являются надёжными элементами, которые обеспечат долгую работу сварочного аппарата даже при частом использовании при условии правильной эксплуатации. Нельзя допускать, чтобы в него попадала металлическая стружка, влага, пыль и другие посторонние предметы. Это может привести к короткому замыканию.

Во время сборки сварочного инвертора следует соблюдать правила по технике безопасности при работе с электрическими приборами.
