Искатель скрытой проводки. Детектор скрытой проводки: виды, принцип работы и как выбрать

Как работает детектор скрытой проводки. Какие бывают виды детекторов. На что обратить внимание при выборе. Как пользоваться детектором скрытой проводки. Как сделать детектор своими руками.

Что такое детектор скрытой проводки и зачем он нужен

Детектор скрытой проводки — это прибор, предназначенный для обнаружения электрических проводов и кабелей, спрятанных в стенах, полах, потолках и других конструкциях. Его использование позволяет:

• Избежать повреждения проводки при сверлении отверстий или проведении ремонтных работ
• Найти место обрыва или повреждения кабеля
• Определить расположение электрической проводки в помещении
• Обнаружить несанкционированную проводку

Детектор скрытой проводки — незаменимый инструмент для электриков, строителей и обычных домовладельцев при проведении ремонта или монтажных работ. Он позволяет быстро и безопасно определить наличие электрических кабелей в стенах без необходимости их вскрытия.

Какие бывают виды детекторов скрытой проводки

Существует несколько основных типов детекторов скрытой проводки, различающихся по принципу действия:

1. Электростатические детекторы

Принцип действия основан на регистрации электрического поля вокруг проводника под напряжением. Отличаются простотой конструкции и низкой стоимостью. Недостаток — реагируют только на провода под напряжением.

2. Электромагнитные детекторы

Работают на основе обнаружения магнитного поля вокруг проводника с током. Более чувствительны, чем электростатические, но также реагируют только на работающую проводку.

3. Металлодетекторы

Позволяют обнаруживать любые металлические предметы в стенах, в том числе обесточенные провода. Имеют высокую чувствительность, но не отличают проводку от других металлических объектов.

4. Комбинированные детекторы

Сочетают в себе несколько принципов обнаружения. Самые функциональные и точные приборы, способные определять как работающую, так и обесточенную проводку, а также другие скрытые коммуникации.

Как работает детектор скрытой проводки

Принцип работы детектора скрытой проводки зависит от его типа:

• Электростатические детекторы регистрируют изменение электрического поля вблизи проводника под напряжением
• Электромагнитные приборы улавливают магнитное поле вокруг проводника с током
• Металлодетекторы создают собственное электромагнитное поле и фиксируют его изменение вблизи металлических объектов
• Комбинированные устройства используют несколько методов одновременно

При обнаружении проводки детектор подает световой или звуковой сигнал. Некоторые модели также показывают примерную глубину залегания кабеля и его тип.

На что обратить внимание при выборе детектора скрытой проводки

При выборе детектора скрытой проводки следует учитывать следующие характеристики:

1. Тип детектора

Выбор зависит от задач — для домашнего использования подойдет простой электростатический детектор, для профессиональной работы лучше выбрать комбинированную модель.

2. Глубина обнаружения

Чем больше глубина, на которой прибор способен обнаружить проводку, тем лучше. Обычно она составляет 3-5 см для бытовых моделей и до 15 см для профессиональных.

3. Точность определения

Важный параметр, показывающий, насколько точно прибор может локализовать положение провода. Лучшие модели обеспечивают точность до нескольких миллиметров.

4. Дополнительные функции

Некоторые детекторы могут определять тип проводки, наличие напряжения, глубину залегания. Это повышает функциональность прибора.

5. Удобство использования

Обратите внимание на наличие дисплея, звуковой индикации, эргономичность корпуса.

Как пользоваться детектором скрытой проводки

Использование детектора скрытой проводки обычно включает следующие шаги:

1. Включите прибор и выберите режим работы (если есть несколько)
2. Приложите детектор к поверхности стены
3. Медленно перемещайте прибор по стене, следя за индикацией
4. При обнаружении проводки прибор подаст сигнал
5. Для точного определения положения провода проведите детектором вдоль и поперек места обнаружения

Всегда следуйте инструкции к конкретной модели детектора для получения наилучших результатов.

Можно ли сделать детектор скрытой проводки своими руками

Да, существует возможность самостоятельного изготовления простого детектора скрытой проводки. Наиболее распространенные варианты:

1. Детектор на основе индикаторной отвертки

Самый простой вариант — использовать обычную индикаторную отвертку. Она будет реагировать на наличие напряжения в проводке. Недостаток — низкая чувствительность и необходимость контакта со стеной.

2. Детектор на полевом транзисторе

Более сложная, но эффективная конструкция. Для сборки потребуются:

• Полевой транзистор (например, КП303)
• Динамик от старого телефона
• Батарейка 9В
• Выключатель

Схема сборки достаточно проста и доступна даже начинающим радиолюбителям.

3. Детектор на микросхеме

Более совершенная конструкция, требующая навыков работы с электроникой. Позволяет добиться высокой чувствительности и точности обнаружения.

Однако стоит учитывать, что самодельные детекторы обычно уступают по характеристикам промышленным образцам и могут быть небезопасны при неправильной сборке.

Детектор скрытой проводки. Типы и устройство. Работа и как выбрать

При проведении ремонта в квартире или даже при необходимости просверлить отверстие в стене важно убедиться, что в данном месте отсутствует проводка, арматура или трубы. Это позволит избежать поломки инструмента, повреждения коммуникаций или удара током. Отыскать кабель в указанной ситуации поможет детектор скрытой проводки. Этот прибор довольно часто можно встретить в хозяйственных и строительных магазинах. Однако детекторов весьма много, что значительно затрудняет выбор.

Функции:

• Определение положения проводки и оценка плана электрической системы.
• Нахождение в стене металлических предметов.
• Определение разрывов в проводке.

Тип поиска по:

• Материалу кабелей.
• Глубине залеганий кабелей.
• Времени работы.
• Наличию дополнительных функций.

По принципу работы:

• Электростатические приборы имеют широкий радиус действия, они надежны и просты в эксплуатации. Однако подобные модели пригодны для нахождения проводов под напряжением. К тому же прибор будет реагировать на помехи, которые создаются наличием металлических деталей или повышенной влажностью в конструкции стен. Естественно, что подобное устройство подойдет для квартиры, но для работ в подсобных помещениях, банных помещениях, гаражах, оно будет не очень эффективным.

• Электромагнитные обеспечивают более качественный и точный результат, они удобны в работе и более надежны. Однако в случае поиска линии под слабой нагрузкой или без тока результаты сканирования могут оказаться искаженными. Для получения реального результата потребуется нагрузка в цепи примерно 1 кВт.

• Металлодетекторные способны находить обесточенные провода внутри стен. Однако такой прибор будет подавать сигнал о любых предметах из метала, будь то шуруп или гвоздь. Это существенно может осложнить процесс поиска.

• Комбинированные приборы являются более дорогостоящими, ведь они сочетают в своей конструкции различные системы поиска. Однако при помощи них можно получить информацию более высокой точности. Приборы позволяют найти расположение кабеля, а также глубину его залегания. К тому же можно безошибочно выяснить, обесточен ли кабель или находится под напряжением.

Устройство

Классическая схема детектора прибора-пробника на транзисторах предполагает следующие обязательные узлы:

• Источник низкочастотных колебаний, представляющий генератор типа «мультивибратор», который выполнен на биполярных триодах.
• Бесконтактный антенный щуп, который реагирует на изменение электростатического потенциала, в том числе меняющий режим работы исполнительного узла.
• Исполнительный узел.
• Элемент индикации, который применяется как сигнализатор скрытой проводки. Он извещает о ее наличии в стене. В большинстве случаев данную функцию выполняет полупроводниковый светодиод.
• Элемент питания напряжение 9 вольт. Это может быть обычная батарейка «Крона», которая входит в состав электронной схемы.
  Приборы по принципу устройства могу быть совершенно разными. В них могут применяться разные схемы и элементы. Некоторые из них вполне можно даже собрать своими руками.

Самая простая схемы включает следующие элементы:

• Полевой транзистор, это может быть КП103 или КП303.
• Телефонный динамик с сопротивлением 1600-2200 Ом.
• Омметр, который применяется в качестве индикатора.

Корпус транзистора выступает в качестве антенны, которым проводят по стене. При обнаружении провода, находящегося под напряжением, динамик издаст характерный звук частотой 50 Гц. При этом стрелка индикатора отклонится. Однако у такого индикатора чувствительность не очень сильная. Поэтому часто применяют более сложные схемы.

Принцип действия

Принцип работы детектора, который содержит в себе простейший генератор НЧ, весьма прост и заключается в следующем:

• Задающий генератор создает НЧ колебания заданной частоты, которые определяются номиналами конденсаторов, установленных в его цепях.
• В исходном состоянии, когда щуп инструмента располагается на значительном удалении от провода, исполнительный узел на транзисторах обеспечивает наличие питающего напряжения на индицирующем светодиоде, он светится постоянно.
• Когда щуп прибора приближается к проводу с током, скрытому в толще стен, его электромагнитное поле образует на антенном входе переменный потенциал соответствующей величины. В результате меняется режим действия чувствительного элемента, вследствие чего на исполнительный узел (светодиод) поступают колебания генератора. Светодиод начинает мигать, сообщая оператору о нахождении скрытой проводки в указанном месте.

Именно по приведенной схеме работает большая часть электронных приборов, которые применяются в качестве индикаторов электромагнитного излучения. К такой же категории относится и детектор скрытой проводки «Е 121», который в народе именуется «дятел».

Детектор скрытой проводки. Применение

Детектор скрытой проводки может применяться для различных целей, которые зависят от комплектации прибора, а также его чувствительности.

В большинстве случаев базовые модели комбинированных детекторов применяются для следующего:

• Нахождение скрытой электропроводки в полах, стенах, потолках.
• Определение мест обрывов электрических кабелей.
• Определение фазового провода.
• Правильность подключения фаз электрических счетчиков.
• Нахождение незаземленного оборудования.
• Обнаружение мест нахождения металлической арматуры в стене.
• Проверка исправности предохранителей и плавких вставок.

К дополнительным возможностям приборов, имеющих соответствующие функции, можно отнести:

• Индикация объектов типов «проводка под напряжением», «магнитный металл», «немагнитный металл», «неметалл».
• Индикация точности нахождения в процентах.
• Определение температуры поверхности.
• Автоматическое обнаружение центра предметов из металла.
• Обнаружение дерева.

Подумать о требуемой функциональности следует до покупки детектора, ведь стоимость приборов с максимальной и минимальной начинкой может различаться в сотни раз.

Как выбрать детектор скрытой проводки

• Для начала необходимо определиться с набором материалов, которые детектор скрытой проводки должен определять. Здесь нужно учесть характер работ, которые требуется выполнить, в том числе то, как часто прибор будет применяться в дальнейшем. Каждая дополнительная функция прибавит стоимости устройству, однако она не всегда может оказаться востребованной.
• Затем следует решить, какой класс будет иметь оборудование. Главным фактором здесь будет цена прибора. Самыми дешевыми будут бытовые модели. Они будут иметь корпус из дешевого пластика, значительную погрешность и не очень большую глубину обнаружения. Полупрофессиональные модели находятся средней ценовой категории. У них меньше погрешность и характеристики лучше. Наиболее точными дорогими являются профессиональные модели.
• В нужном классе следует выбирать по глубине обнаружения металла, проводки и иных объектов. Это главный показатель, влияющий на эффективность работы.
• Следует учесть и условия работы. Некоторые модели способны работать до минус 60 градусов.
• Следует обратить внимание на отображение информации. Так простые модели только издают звук, не давая данных о том, что обнаружено. Продвинутые модели могут менять продолжительность звука и тональность в зависимости от конкретного материала.
• Наиболее удобным вариантом для получения информации является жидкокристаллический дисплей. На нем в удобном виде преподносится вся необходимая информация.

Как создать детектор из смартфона

В детектор скрытой проводки

 можно превратить обычный смартфон. Однако любителям современных гаджетов для нахождения замурованных в стену проводов потребуется гаджет на устройстве Android. Для этого потребуется скачать и установить соответствующее приложение «Металлоискатель». В качестве антенны будет выступать встроенный навигационный компас. Он позволит с легкостью фиксировать магнитное поле провода из металла на небольшой глубине.

Естественно, что детектор из смартфона подойдет только в крайних случаях, ведь он будет показывать приблизительный результат. Поэтому рекомендуется все же приобрести магазинный прибор. Для тех же, кто дружит с руками, можно посоветовать собрать детектор скрытой проводки из радиодеталей (Схема 1). Если же паять не хочется, то можно собрать прибор из полевого транзистора и мультиметра (Схема 2). Мультиметр нужно будет подключить в режиме омметра. В момент воздействия электрического поля электропроводом, в приборе увеличивается толщина p-n перехода. Омметр фиксирует именно это изменение.

При сборке прибора необходимо правильно подключить выводы. «Затвор» остается свободным, а выводы «истока-стока» подсоединяются к мультиметру. В качестве антенны будет выступать металлический корпус транзистора и мультиметр. Для выполнения поиска таким прибором нужно провести вдоль стены. В случае обнаружения проводки стрелка мультиметра начнет колебаться, демонстрируя повышение сопротивления, а значит и наличие проводки.

Похожие темы:

• Магнитометр. Виды. Работа. Применение. Особенности
• Трассоискатель. Виды и работа. Применение и особенности
• Металлоискатель. Виды. Работа. Применение. Особенности
• Индикатор напряжения. Виды и использование. Особенности

Детектор скрытой проводки DSL8220S

• Главная /
• Хозтовары /
• Детектор скрытой проводки DSL8220S

Категории

• Низковольное оборудование
• Розетки Выключатели
• Щитовое оборудование
• Кабельная продукция
• Кабеленесущие системы
• Светотехнические изделия
• Лампы
• Датчики движения
• Теплый пол
• Тестеры проводки
• Все для электромонтажа
• Трубы ПВХ ПНД и аксессуары
• Электропатроны
• Счетчики электроэнергии
• Удлинители Колодки
• Домофоны, звонки и кнопки
• Стабилизаторы Сетевые фильтры
• Внутрипольные розетки
• Радио для ванной и кухни
• Светодиодная лента
• Вентиляторы (вытяжки)
• Хомуты для заземления
• Инструмент
• Электро и газовые плиты
• Тройники вилки
• Антены + комплектующие
• Тены Спирали
• Хозтовары
• Электрообогреватели

Последние

• Детектор скрытой проводки DSL8220S

Детектор скрытой проводки DSL8220S

750 руб

Количество:

Детектор скрытой проводки DSL8220S

Вместе с этим также покупают

Переходник TV «мама» на F разъем

Как найти провода или кабели, спрятанные в стенах или за потолками

Во многих домах провода или кабели спрятаны внутри стен, за потолками, под полом или в других труднодоступных местах, которых там быть не должно. Эти скрытые кабели могут вызвать всевозможные проблемы: от падения с лестницы или спотыкания о предметы, когда вы этого не ожидаете, до коротких замыканий и пожаров, если они не будут устранены своевременно. Это руководство покажет вам, как найти провода или кабели, спрятанные в стенах или за потолками, и что делать с ними, как только вы их найдете.

Используйте Noyafa NF-826 Professional Underground Cable / Wire / Pipe Locator: доступный и простой метод

Поиск скрытых проводов и кабелей может быть сложной задачей, но профессиональный подземный локатор кабелей/проводов/трубопроводов Noyafa NF-826 позволяет сделать это легко и доступно. Локатор посылает электромагнитные волны, которые отражаются от закопанных предметов и возвращаются со слышимым звуком.

Глубина, на которой находится предмет, измеряется временем, которое требуется, чтобы звук вернулся к вам. Устройство было разработано специально для обнаружения всех видов подземных кабелей, проводов, трубопроводов и металлических предметов, находящихся под землей, таких как трубы, стержни и т. д. Удивительно, как много информации можно найти с помощью этого устройства.

Имеет два режима, которые позволяют выбирать между ручным и автоматическим режимами. Вы можете настроить его частоту одним нажатием кнопки. В локаторе используется передовая сенсорная технология, которая обеспечивает точное определение дальности. Кроме того, это устройство оснащено ЖК-дисплеем, который показывает мощность сигнала и расстояние, а также показывает срок службы батареи.

Одной из особенностей, которая отличает этот продукт от других на рынке, является его способность обнаруживать кабели, пока они еще находятся под землей. При использовании других детекторов, когда вы находитесь достаточно близко к чему-либо под землей (например, к кабелю), вы услышите громкий звуковой сигнал, в отличие от низких звуковых сигналов этого детектора.

Этот локатор проводов также водостойкий и имеет прочную конструкцию, так что он может выдержать все, что на него бросят. Он поставляется с высококачественным футляром для удобного хранения, двумя батареями AA для использования сразу после распаковки, руководством пользователя для быстрой справки и даже защитным экраном для защиты от грязи и пыли. Мы рекомендуем это устройство всем, кому необходимо найти провода или кабели в стенах или потолках, не зная заранее, где они расположены.

Многим людям нравится его использовать, потому что им не нужно часами копаться на четвереньках, просто чтобы получить смутное представление о том, что там внизу. С NF-826 я точно знаю, где проходят мои кабели, без какого-либо специального оборудования или опыта. Если вы ищете что-то простое, доступное и точное, то этот инструмент вам тоже отлично подойдет.

Просто подключите его к розетке и начните сканирование. Сканирование занимает не более 20 минут. Модель 826 также имеет встроенный таймер, так что вам никогда не придется беспокоиться о том, что батарея разрядится. Просто установите таймер и продолжайте свой день, зная, что когда назначенное время пройдет, вы получите уведомление.

Вы можете использовать эту функцию, если хотите избежать ложных срабатываний или если вам нужно определить конкретную область. Когда кому-то нужно найти новую проводку или кабели для установки, это устройство избавит их от необходимости разрывать пол, стены и потолки. Представьте, что вы можете найти подземные линии внутри здания, ничего не повредив.

Инспекционная камера

Если вы ищете провода или кабели, спрятанные в стенах или за потолками, инспекционная камера может оказаться ценным инструментом. Вставляя камеру в небольшие отверстия, вы можете получить четкое представление о том, что находится за стеной, не прибегая к демонтажу.

Камера также идеально подходит для труб и воздуховодов, расположенных в труднодоступных местах, куда трудно добраться руками. При работе с большими зданиями это отличный способ снизить затраты за счет минимизации времени, затрачиваемого на физическое исследование.

Осмотрев местность, вы можете решить, что было бы лучше вырезать открытые участки стены, чтобы не было никакой двусмысленности относительно того, что за ней. Хотя вырезание участков стены не всегда необходимо, если что-то кажется неправильным, например, электрические кабели, проходящие через них, а не внутри них, вам нужно иметь более подробное представление о том, что происходит.

Вырезание этих участков позволит вам осмотреть всю территорию и при необходимости произвести ремонт. Вам нужно будет работать быстро, потому что, как только вы прорежете часть стены, изоляция, скорее всего, начнет высыпаться на пол. Еще одна вещь, которую следует учитывать при принятии решения о том, следует ли вырезать участки стены, — это безопасность.

Например, если вы обнаружите оголенную проводку, идущую от розетки над дверным проемом и проходящую через отверстия в гипсокартоне, прежде чем подняться к потолку, где они встречаются с другими незащищенными проводами, может быть безопаснее просто оставить вещи поскольку они вместо того, чтобы рисковать потенциальным поражением электрическим током, удаляя участки гипсокартона.

Магнитный или электронный искатель шипов

Если вы ищете провода, спрятанные за стенами или потолками, вам может пригодиться искатель шпилек. Искатели шипов бывают двух основных типов: магнитные и электронные. Магнитные искатели стержней работают, обнаруживая предметы из черного металла, такие как гвозди и шурупы, используемые для крепления гипсокартона к деревянным элементам каркаса.

Электронные искатели шипов обнаруживают металлические предметы с помощью электромагнитных датчиков. Лучший тип искателя шипов для ваших нужд будет зависеть от того, что вы ищете и где он находится.
Чаще всего магнитный искатель используется для поиска кабелей, которые были приклеены к стене, но неправильно установлены внутри электрической коробки.

Иногда вы даже увидите такого рода прокладки кабелей, когда они проходят через отверстия в стене или потолке. Преимущество использования магнитных искателей по сравнению с электронными заключается в том, что они намного дешевле, чем их более чувствительные аналоги.

С другой стороны, если вы ищете кабель глубоко в полости стены за электрическими коробками, вам лучше приобрести электронный искатель шипов, потому что он обеспечивает более точные показания.

Помните, что оба типа искателей гвоздей не будут работать, если нет какого-либо проводника, который может включать в себя проводку, трубопровод, кабелепровод или каналы кондиционирования воздуха. Следует также отметить, что во многих случаях вам вообще не понадобится искатель шпилек — например, при попытке найти проводку внутри электрической распределительной коробки.

Наборы тонов и зондов

Один из способов найти провода или кабели, спрятанные в стенах или за потолком, — это использовать звуковой сигнал и набор зондов. Этот комплект издает тон, который может быть обнаружен зондом, который затем используется для обнаружения провода. Чтобы использовать комплект тонального сигнала и зонда, сначала определите общую область, где находится провод.

Затем прикрепите тон-генератор к одному концу провода и включите его. Затем перемещайте щуп, пока не услышите звуковой сигнал, указывающий на то, что вы нашли провод. Затем, используя тон-генератор в качестве ориентира, удалите все препятствия между зондом и кабелем.

Теперь, когда между двумя устройствами нет препятствий, поместите их вместе, чтобы они издавали слышимый звук при сближении. Обнаружив провод с помощью щупов, продолжайте следовать за ним, пока не доберетесь до его источника — другого конца провода.

Как только вы нашли источник, либо отсоедините провод, если он не нужен для каких-либо электромонтажных работ, либо определите, какой цветовой схеме соответствует каждая сторона провода (обычно красный и черный).

Если одна сторона провода явно красная, а другая явно черная, соедините эти две стороны вместе. Если обе стороны красные или обе стороны черные, обратитесь за консультацией к электрику. Наборы тонального сигнала и зонда недороги и просты в использовании, но убедитесь, что вы приобрели соответствующий набор для типа провода, который вам нужно найти. Например, в люминесцентном освещении используется более одного типа системы проводки.

Поиск скрытой проводки своими руками

Иногда проблема поиска скрытой проводки при ремонте квартиры становится настоящим мучением. Чтобы этого избежать, необходимо иметь в домашнем наборе инструментов детектор настенной электропроводки. Такие устройства имеются в продаже, но если вы любите создавать самодельные устройства и не хотите тратиться на покупку фабричного изделия, можно собрать аппарат, который поможет узнать, при необходимости, где проходит замурованная проводка, самостоятельно. Из этого материала вы узнаете, что такое искатель скрытой проводки, какие виды этих устройств существуют и как можно сделать такой детектор своими руками.

Содержание

• Разновидности искателей проводки
• Как найти электропроводку в стенах с помощью индикатора напряжения?
• Сборка искателя проводов на полевых транзисторах
• Детектор с полевым транзистором: принцип работы
• Обнаружение проводки в стене по электромагнитному излучению
• Усовершенствованные самодельные классификаторы Android
• Вывод

Разновидности электроискателей

Существует четыре типа этих устройств, отличающихся друг от друга принципом действия. Каждый из них обнаруживает скрытую электропроводку в стене по различным физическим параметрам, и именуется соответственно:

• Электростатический. Их работа основана на поиске электрического поля, которое создается напряжением. Эта конструкция самая простая, и сделать ее в домашних условиях несложно.
• Электромагнитный. Такие устройства обнаруживают магнитное поле, создаваемое потоком электронов в проводке.

• Индуктивные металлодетекторы. Эти приборы сами создают электромагнитное поле и по возникшим в нем изменениям обнаруживают металл обесточенных кабелей.
• Комбинированные фабричные приборы. Это самые лучшие, чувствительные и точные приборы, используемые для профессиональной работы, но их цена самая высокая по сравнению с другими типами детекторов проводки.

Искатель скрытой в стене проводки часто встраивается в схему многофункциональных устройств, предназначенных для обслуживания электрических сетей. Самый известный из них — Дятел. Это устройство сочетает в себе несколько полезных приспособлений одновременно.

Разновидности приборов для поиска скрытой проводки и их проверки на видео:

Как найти электропроводку в стенах с помощью индикатора напряжения?

Проще всего определить, где проходит скрытая проводка, с помощью улучшенного индикатора напряжения (звуковая отвертка). Это устройство имеет автономное питание, кроме того, оно включает в себя звуковую сигнализацию и средства усиления сигнала.

Если у вас есть такой инструмент, то вам не нужно самостоятельно изготавливать индикатор скрытой проводки или вносить какие-либо изменения в схему устройства. С его помощью несложно найти скрытую электропроводку.

Просто проведите кончиком отвертки по стене. Прибор будет реагировать на электромагнитные импульсы, излучаемые электропроводкой, и уведомлять вас звуком о том, что он находится там, где они присутствуют.

Сборка детектора скрытой проводки на полевых транзисторах

Проще всего собрать своими руками детектор скрытой проводки, в схеме которого присутствует полевой транзистор. Принцип работы этого аппарата основан на регистрации электрического поля.

Чтобы собрать такой определитель, не нужно быть профессионалом; достаточно иметь минимальные познания в электрике.

Эта схема соединяет следующие элементы:

• Транзистор полевой (КП103, КП303).
• Динамик с показателем сопротивления 1,6-2,2 кОм. Подойдет деталь от стационарного телефонного аппарата.
• Аккумулятор (1,5-9 В).
• Переключатель.
• Соединительные кабели.

Схема собрана пайкой. В качестве корпуса для навесного устройства можно использовать простую пластиковую емкость небольшого объема.

На видео пример сборки самодельного искателя проводов:

Необходимо иметь в виду, что полевой транзистор легко подвергается электростатическому пробою. Поэтому при подключении его к цепи не прикасайтесь пальцами к выводам.

Кроме того, пинцет и паяльник должны быть заземлены.

Детектор с полевым транзистором: принцип работы

Прибор работает по следующему принципу. Электрическое поле, действующее на n-p-переход, приводит к изменению толщины последнего, вследствие чего изменяется и его проводимость. Поскольку изменение электрического поля совпадает с частотой сети (50 Гц), то при приближении к проводке из динамика будет слышен нарастающий гул. Чтобы не перепутать выводы полевого транзистора, необходимо проверить их маркировку.

Желательно, чтобы корпус транзистора был металлическим, соединенным с затвором, выполняющим в этой схеме роль управляющего выхода. Часть тела будет действовать как приемная антенна, улавливающая сигнал, излучаемый проводкой.

Сборка спрятанного в стене искателя проводки по этой схеме не сложнее, чем простейшая электрическая схема, которую делают школьники на уроках физики, поэтому такая работа вряд ли вызовет затруднения даже у неопытного мастера.

Для наглядного отображения процесса определения существующей проводки в стене подключите коммутационное устройство параллельно электрической цепи исток-сток. Индикатор должен включать балластный резистор. Номинал элемента сопротивления может варьироваться от 1 до 10 кОм.

По мере закрытия транзистора, что происходит при приближении его к проводке, будет заметно увеличение показаний индикатора. Это будет свидетельствовать о том, что в кабелях внутри стены есть напряжение, а значит, и электрическое поле.

Обнаружение электропроводки в стене по электромагнитному излучению

Еще один вид самодельного искателя электропроводки – миллиамперметр, соединенный с высокоомным индуктором. Последнюю можно сделать самостоятельно в арочной форме. Также в качестве нее можно использовать первичную обмотку трансформатора, убрав часть магнитопровода.

Этот счетчик не нуждается в питающем элементе — входящий в его состав дроссель будет способствовать появлению переменного тока, а миллиамперметр покажет его наличие.

Часто роль приемной антенны играет головка звукоснимателя, снятая со старого магнитофона, которая для облегчения поиска подключается с помощью экранированного провода. Частота звуковых колебаний в этом случае тоже будет 50 Гц, а на интенсивность гула, исходящего из динамика, будет влиять величина тока, проходящего по проводам, и расстояние от искателя до проводки.

Улучшенные самодельные классификаторы

Высокой избирательностью и чувствительностью обладают устройства для поиска проводки, собранные на основе биполярных транзисторов, а также операционные усилители, в состав которых входят части логических микросхем.

Для изготовления аппарата по этим схемам необходимо хотя бы на базовом уровне разбираться в модели радио, чтобы понимать, как используемые элементы взаимодействуют друг с другом.

Есть два основных принципа работы этих устройств:

• Использование силы магнитного поля, создаваемого проводкой. В соответствии с ним изменяется звуковой тон сирены, а также частота видимого сигнала. Приемным элементом такого устройства является составная часть схемы управления частотой одновибратора (мультивибратора), генерирующего электрические импульсы. Этот детектор может быть собран на основе операционной, логической микросхемы или биполярных транзисторов.
• Усиление сигнала оповещателя с одновременным отклонением стрелки указателя. В этом случае совершенствуется схема, основой которой является полевой транзистор или приемная антенна. Роль последнего играет индуктор с добавлением повышающих каскадов.

Хотя сделать такой определитель не очень сложно, его работа связана с определенными недостатками. К ним относятся, во-первых, узкая дальность обнаружения скрытой проводки, во-вторых, необходимость наличия напряжения в кабелях.

Поиск оборванных проводов

Для поиска кабелей в стенах, толстых или состоящих из очень плотного материала (например, железобетона), при невозможности подачи на них напряжения следует использовать точный детектор, работающий как металлоискатель.

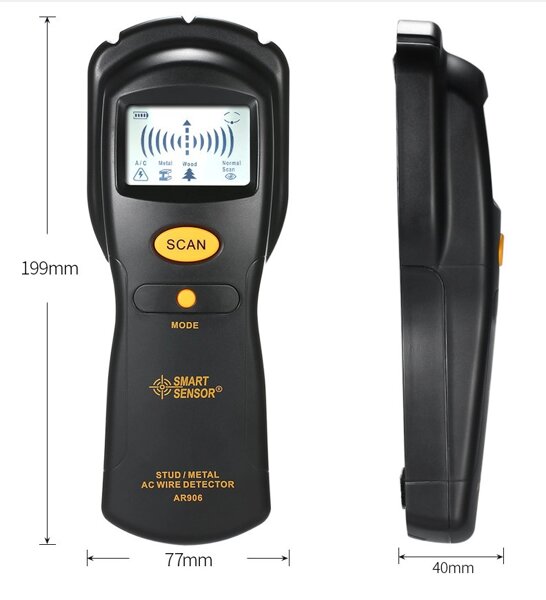

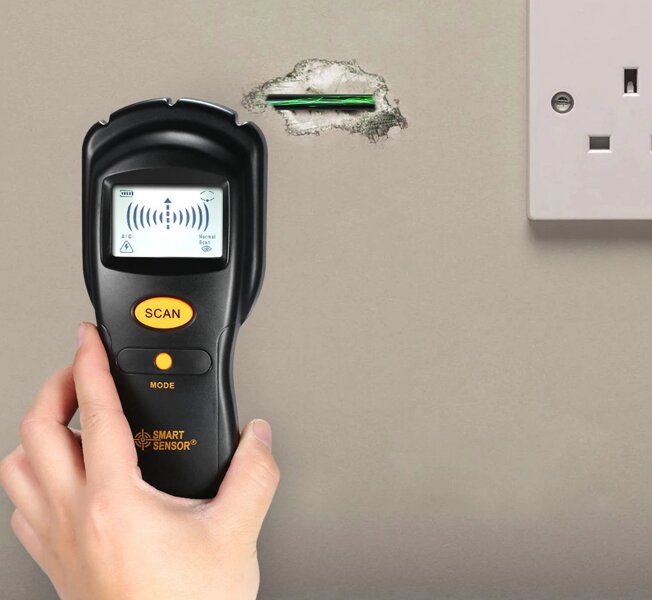

Такие устройства имеют сложную конструкцию, и сделать хороший искатель можно только при условии профессионального понимания радиотехники, а также наличия измерительного оборудования и всех необходимых элементов для сборки схемы. К тому же такая работа не оправдана с экономической точки зрения. Если у вас нет должного опыта и элементной базы, лучше купить в магазине что-нибудь из популярных и проверенных устройств, например, BOSCH или «Дятел».

Найти скрытые провода с Android

Знаете ли вы, что если у вас есть планшетный компьютер или хотя бы Android-смартфон, то с его помощью можно обнаружить проводку в стене? Для этого на устройстве должно быть установлено соответствующее программное обеспечение, которое можно скачать из приложения GooglePlay.

Эти устройства оснащены встроенным модулем, выполняющим функции навигационного компаса. Установка нужной программы позволяет использовать ее как металлоискатель. Конечно, если вы ищете зарытый в земле клад, Android будет бесполезен, но с его помощью вполне можно найти спрятанные в стене кабели, если они не слишком глубоко залегают в ее толще.

Принцип работы устройства на видео:

Нет смысла использовать Android-устройство для поиска проводов в толстых стенах, а также в железобетонных панелях. В этом случае без профессионального металлоискателя не обойтись.
