Что такое ISO разъем автомагнитолы

ISO разъем автомагнитолы — это стандартизированный 16-контактный разъем для подключения автомобильных головных устройств. Он состоит из двух частей:

  • Верхний разъем A (обычно коричневого цвета) — для подключения питания и управляющих сигналов
  • Нижний разъем B (обычно черного цвета) — для подключения акустики

Использование стандартного ISO разъема позволяет легко устанавливать магнитолы разных производителей в большинство современных автомобилей без необходимости перепайки проводов.

Назначение контактов ISO разъема

Рассмотрим подробно, за что отвечает каждый контакт в ISO разъеме автомагнитолы:

Разъем A (питание)

  • A1 — не используется
  • A2 — не используется
  • A3 — не используется
  • A4 (желтый) — постоянный +12В от аккумулятора
  • A5 (синий/белый) — управление антенной/усилителем
  • A6 (оранжевый) — подсветка
  • A7 (красный) — +12В от замка зажигания
  • A8 (черный) — масса

Разъем B (акустика)

  • B1 (фиолетовый) — задний правый динамик (+)
  • B2 (фиолетовый/черный) — задний правый динамик (-)
  • B3 (серый) — передний правый динамик (+)
  • B4 (серый/черный) — передний правый динамик (-)
  • B5 (белый) — передний левый динамик (+)
  • B6 (белый/черный) — передний левый динамик (-)
  • B7 (зеленый) — задний левый динамик (+)
  • B8 (зеленый/черный) — задний левый динамик (-)

Особенности подключения питания

При подключении питания автомагнитолы через ISO разъем важно учитывать следующие моменты:


  • Желтый провод (A4) должен быть подключен напрямую к аккумулятору для сохранения настроек магнитолы
  • Красный провод (A7) подключается через замок зажигания для включения/выключения магнитолы вместе с зажиганием
  • Черный провод (A8) обязательно должен быть подключен к массе автомобиля
  • Синий провод (A5) используется для управления выдвижной антенной или внешним усилителем

Правильное подключение питания обеспечит корректную работу магнитолы и сохранность настроек при выключенном зажигании.

Подключение акустики через ISO разъем

При подключении акустики через разъем B необходимо соблюдать следующие правила:

  • Соблюдать полярность подключения динамиков (+) и (-)
  • Не допускать замыкания проводов между собой и на массу
  • Проверить соответствие мощности динамиков и выходной мощности магнитолы
  • При использовании усилителя подключать его к линейным выходам магнитолы

Неправильное подключение акустики может привести к искажению звука или выходу из строя усилителя магнитолы.

Распространенные схемы подключения автомагнитол

Существует несколько стандартных схем подключения автомагнитол через ISO разъем:


1. Стандартное подключение

Используется в большинстве современных автомобилей. Все провода подключаются согласно стандартной распиновке ISO разъема.

2. Подключение с постоянным питанием

Красный и желтый провода объединяются и подключаются напрямую к аккумулятору. Магнитола работает независимо от положения ключа зажигания.

3. Подключение через габаритные огни

Красный провод подключается к цепи габаритных огней. Магнитола включается при включении габаритов даже при выключенном зажигании.

Особенности подключения магнитол разных производителей

Хотя ISO разъем является стандартным, у разных производителей могут быть некоторые отличия в распиновке:

Pioneer

Магнитолы Pioneer обычно полностью соответствуют стандартной распиновке ISO. Дополнительно могут иметь выход на сабвуфер и линейные выходы RCA.

Sony

У магнитол Sony может быть дополнительный провод для подключения кнопок на руле. Также часто имеют отдельный разъем для подключения дисплея.

Kenwood

Магнитолы Kenwood могут иметь дополнительный разъем для подключения пульта ДУ. В остальном распиновка стандартная.


Alpine

У Alpine часто бывает отдельный разъем для подключения процессора. Также могут иметь дополнительные аудиовыходы.

Как избежать ошибок при самостоятельном подключении

Чтобы правильно подключить магнитолу и избежать проблем, следуйте этим рекомендациям:

  1. Внимательно изучите схему подключения в инструкции к магнитоле
  2. Проверьте соответствие распиновки ISO разъема в автомобиле и магнитоле
  3. Используйте мультиметр для проверки напряжения на контактах разъема
  4. Надежно изолируйте все соединения
  5. Не подключайте питание до полного завершения монтажа
  6. При сомнениях обратитесь к специалисту

Соблюдение этих простых правил поможет избежать большинства проблем при самостоятельной установке магнитолы.

Проверка правильности подключения

После завершения подключения обязательно проверьте работоспособность магнитолы:

  • Включите зажигание и убедитесь, что магнитола включается
  • Проверьте работу всех динамиков
  • Убедитесь, что работает подсветка кнопок
  • Проверьте сохранение настроек при выключенном зажигании
  • Убедитесь в отсутствии посторонних шумов и помех

При обнаружении любых проблем перепроверьте правильность подключения всех проводов.


Заключение

Правильная распиновка ISO разъема автомагнитолы — ключевой момент для ее корректной работы. Внимательно изучите схему подключения, соблюдайте полярность и используйте качественные соединения. При возникновении сложностей лучше обратиться к специалисту, чтобы избежать повреждения дорогостоящего оборудования.


подключение штатной и Pioneer, Prology

По причине того, что данная статья носит специфический характер, и в ней неоднократно будут упоминаться незнакомые многим понятия и термины, в самом ее начале дадим четкое и ясное определение основным из них.

Схема подключения

Кратко:

  • 1 Что такое iso, iso-разъем и распиновка
  • 2 Какие бывают исо-разъемы автомагнитол
  • 3 Для чего предназначен iso-разъем автомагнитолы
  • 4 Стандартная цоколевка iso-разъема автомагнитолы Prology
    • 4.1 Распиновка iso-разъема магнитолы Pioneer

Что такое iso, iso-разъем и распиновка

Итак, ISO (в русском прочтении – ИСО). Аббревиатурное название Международной Организации Стандартизации (International Organization Standardization). Организация была создана в 1946 году для определения единых технических стандартов товаров и услуг (кроме электроники и электротехники) и их сертификаций.

Разъем — электротехническое устройство для механического соединения (разъединения) электроцепей. Кстати, не вполне понятно, почему такое соединение отмечается как iso. Ведь, как мы только что упомянули, стандартизацией товаров из группы электротехники занимается МЭК (Международная электротехническая комиссия).

Распиновка (русский вариант – цоколевка). Слово происходит от английского «пин», что означает контакт, вывод. Из этого следует, что распиновка – это описание выводов разъемов в электротехнике. Информация по цоколевке может быть представлена в виде:

  • схемы;
  • таблицы;
  • словесного описания (которым мы и будем пользоваться в дальнейшем).

Закончив с определениями, переходим к основной теме данной статьи – подключение iso-разъема магнитолы.

Какие бывают исо-разъемы автомагнитол

Iso-разъем магнитолы Pioneer (Prology 1715T) автомобиля Фольксваген Passat B3 (Форд Мондео 2003 г) и других мультимедийных систем (автомобильных проигрывателей) и легковых автомашин, на то он и единый стандарт, абсолютно одинаковы по своему техническому устройству.

Они (разъемы) выполнены в виде двух коробок прямоугольной формы, имеющих восемь выходных контактов. Иногда для удобства пользования исо-адаптеры объединяются в один корпус с разделением на верхнюю и нижнюю контактные группы.

Группа А (так она для простоты использования именуется на схемах и в таблицах), отвечает за соединение с силовыми (электрическими) цепями автомобиля и магнитолы и имеет штекерную коробку коричневого цвета.

Группа В. Корпус черного цвета. Соединение акустических систем и управления (уровень звука, переключение медиафайлов) проигрывателя и салона.

Для чего предназначен iso-разъем автомагнитолы

Данные коннекты предназначены для быстрого, качественного и удобного соединения всех групп электропроводки авто в одном месте, как альтернатива скруток проводов с последующей их изоляцией липкой, прорезиненной лентой.

Стандартная цоколевка iso-разъема автомагнитолы Prology

Колодка В:

  • Провод фиолетового цвета — увеличение звука правого заднего динамика.
  • Фиолетовый, черный — уменьшение уровня правого заднего динамика.
  • Серый провод — увеличение громкости левого заднего динамика.
  • Серый, черный — уменьшение звука на заднем левом динамике.
  • Белый провод – прибавление звука левом динамике (спереди).
  • Белый, черный – звук на том же динамике.
  • Провод зеленого цвета — увеличиваем звук правого переднего динамика.
  • Зеленый, черный — уменьшаем громкость левого переднего динамика.

Колодка А:

  • Провод желтого цвета — питание от АКБ автомобиля.
  • Оранжевый — подсветка клавиш управления.
  • Синий и белый — питание антенны.
  • Красный провод — замок зажигания.
  • Провод черного цвета — минус (масса).

Соединения у некоторых моделей автомашин и приемников могут несколько различаться между собой. Насколько эти различия принципиальны и могут влиять на подключение звуковоспроизводящего оборудования, судить вам после прочтения описания распиновки на примере автомобильной магнитолы от бренда Pioneer.

Распиновка iso-разъема магнитолы Pioneer

Покупая неподержанный автомобиль, многие водители желают заменить штатную магнитолу (Проложи) на аппарат более высокого уровня (Пионер). И сталкиваются с такой проблемой, как перепутанная проводка на самодельных скрутках или же с разъемами, не подходящими для Пионера.

Выход из такой ситуации достаточно прост (во всяком случае, на словах). Для этого нужно всего лишь приобрести соединяющее устройство стандарта ISO и произвести его распиновку, согласно нашим рекомендациям. По причине того, что все современные автомагнитолы имеют на задней панели стандартные ISO-соединения, штекерные коробки прямоугольной формы, то проблем с соединением после цоколевки не должно возникнуть.

Итак, распиновка ISO-разъема автомобильной магнитолы через 2 колодки Pioneer производится таким образом:

  • Колодка с верхним расположением контактов, литер В.
  • Увеличение (уменьшение) уровня звуковоспроизведения. Цвет электропровода – любой.
  • Провод, отключающий звук, например, при входящем звонке телефона и т.п., также свободного цвета.
  • Режим АСС (подключается к автомобильному зажиганию, + проявляется при поворачивании ключа и пропадает при отключении), желтый цвет.
  • Двенадцативольтовое электроснабжение для антенны радиоприемника – провод синий.
  • Провод оранжевого цвета, отвечает за подсветку дисплея автопроигрывателя.
  • Зажигания автомобиля – красный провод.
  • Масса – провод с черной изоляцией.
  • Нижняя соединительная коробка — А.
  • + правая задняя колонка мультимедийной системы — провод фиолетового цвета.
  • Минус — черный, фиолетовый провод для левой колонки.
  • Колонка правого переднего расположения, увеличение громкости— серый провод.
  • Колонка правая передняя. Уменьшение — черный, серый провод.
  • Колонка левая (передняя), плюс — цвет провода белый, отрицательный — черный и белый провода.
  • Обе колонки, расположенные сзади (увеличение, уменьшение звука), зеленый и сочетание черного и зеленого цвета.

Начиная с 2000 года, отдельные производители легковых автомашин европейских брендов (BMW, Ford, Мерседес, Пежо и т.д) стали применять 40-контактный евроразъем под названием Quadlock или Fakra. При этом цоколевка по цветам проводов осталась прежней для основных (названных) функций.

разъемов, ISO, проводов, евроразъема, штекера, ИСО, штатной, евро, фишки, подключения, распайка

Обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа:

R = Динамик правый. L = Динамик левый. FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус). FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус). RR+, RR- = Динамик задний — правый (Соответственно плюс или минус). LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус). GND SP = Общий провод динамиков.

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты в магнитолах:

Power Control = это управление включением усилителя P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио ILL + и ILL — = это провода регулировки яркости подсветки магнитолы Amp = Контакт управления включением питания внешнего усилителя DATA IN = Вход данных DATA OUT = Выход данных Line Out = Линейный выход REM или REMOTE CONTROL = Управляющее напряжение (Усилитель) ACP+, ACP- = Линии шины (Ford) CAN-L = Линия шины CAN CAN-H = Линия шины CAN K-BUS = Двунаправленная последовательная шина (К-line) SHIELD = Подключение оплётки экранированного провода. AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера SW+B = Переключение питания +B батареи. SEC IN = Второй вход DIMMER = Изменение яркости дисплея ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER) SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля. LINE OUT, LINE IN = Линейный выход и вход, соответственно. D2B+, D2B- = Оптическая линия связи аудиосистемы

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1А+
№ 2GND
№ 3BAT+
№ 4Подсветка
№ 5Антенна
№ 6Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1ANT
№ 3LR. Линейный выход
№ 4GND. Линейных выход
№ 5RR. Линейный выход
№ 6CD – LCH
№ 7CD – GND
№ 8CD – RCH
№ 9CD – Reset
№ 10CD – CD clock out
№ 11CD – DSPL select
№ 12CD – data out
№ 13CD – clock in
№ 14CD – data in
№ 16A+
№ 17GND
№ 18ANT GND
№ 22-27Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28Mute
№ 29-30Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31ANT CONT
№ 32CD ACC Постоянный
№ 33AMP Постоянный
№ 34B UP

nissan

Универсальный разъем:

№ 1-6Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7А+
№ 8Подсветка
№ 9BAT+
№ 10Динами LF-
№ 11динамик RF-
№ 12Антенна
№ 13GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1Динамик RR+
№ 2Динамик LR+
№ 3Подсветка
№ 4BAT+
№ 5A+
№ 6Антенна
№ 7-10Динамики LF+, RF+, RR-, LR-
№ 13GND
№ 14-15Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1А+
№ 2BAT+
№ 3GND
№ 4
№ 5-12Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5Динамики LR-, LR+, RR-, RR+
№ 7Усилитель
№ 8Антенна
№ 9GND
№ 10-13Динамики LF-, LF+, RF-, RF+
№ 5-12А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2Динамики RR+, LR+
№ 3Управление антенной
№ 4Управление подсветкой
№ 5-8Динамики LF+, RF+, RR-, LR-
№ 10А+
№ 11BAT+
№ 12Управление подсветкой
№ 13-14Динамики LF-, RF-
GND

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

  • Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
  • Красный (маркировка АCC или А+) — это плюс замка зажигания;
  • Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
  • Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
  • Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
  • Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
  • Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
  • Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
  • Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
  • Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
  • Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Схема подключения проводов магнитолы ND3T W55

Как показала практика, схемы подключения проводов к магнитоле ND3T W55 немного разнятся и представляют собой два ряда разъемов.

Также у автомагнитол toyota бывает два провода питания, при этом желтый подключается к основному питанию, а красный провод – к замку. Черный является минусовым и подключается к кузову автомобиля для массы. Синий провод ответственен за усилитель и антенну. Динамики подключаются парными наборами проводом, также как в стандартной схеме.

Самая простая схема подключения ND3T W55: Желтый и красный провода соединяются и подключаются к АКБ.

Для мощной магнитолы такой способ не подходит, т.к. АКБ может разрядиться буквально за 2-3 дня.

Для магнитолы более мощной подойдет схема с ручным управлением, которая отличается дополнительно установленной дополнительной кнопкой отключения прибора.

Третья схема считается индивидуальной. Желтый провод подключается к 12В. Красный же подсоединяется к габаритным огням. Такая схема дает возможность включать магнитолу без зажигания с включенными габаритами. Такая же схема подключения актуальна в случае установки устройства Дастер, а также Лентел GD-4003u. В последнем у разъема ISO для подключения к габаритным огням предусмотрен еще и оранжевый провод.

Стандарты 1DIN и 2DIN

Отличия между ними заключаются в высоте магнитол. Цифра 2 в обозначении стандарта 2DIN говорит о том, что высота двухдинового ресивера в 2 раза больше, чем устройства, сделанного по стандарту 1DIN. Последние магнитолы сейчас являются наиболее востребованными и распространенными. Установка двухдиновых магнитол возможна не в любую машину, поскольку на передней панели должно быть предусмотрено соответствующее посадочное место.

Все автомагнитолы делятся на два типа: с фирменным коннектором, выполненным чаще всего в виде вилки, и расположенным на задней стенке, и с универсальным разъемом ИСО. В первом случае следует приобрести фирменный коннектор для магнитолы, распиновка которого подходит под нужную модель. Если на машине установлено гнездо ISO, то на другом конце фирменного кабеля тоже должна быть вилка ISO. Во втором случае подключение магнитолы осуществляется напрямую к гнезду ISO, находящемуся в автомобиле.

При замене магнитолы на другую следует посмотреть на заднюю стенку и определить, какая колодка там находится. После этого можно решить, приобретать ли фирменную вилку или можно подключить устройство к машине через уже установленное гнездо ISO. Распиновка разъема автомагнитолы осуществляется по стандарту ISO 10487.

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

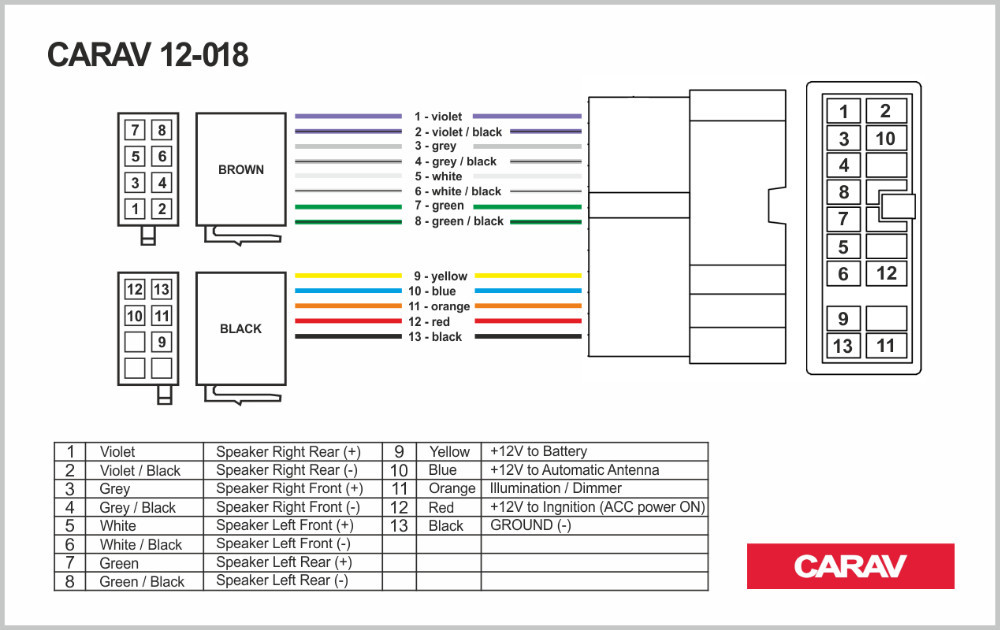

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

  • желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
  • красный — по нему подается основное питание;
  • черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
  • синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
  • оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
  • коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

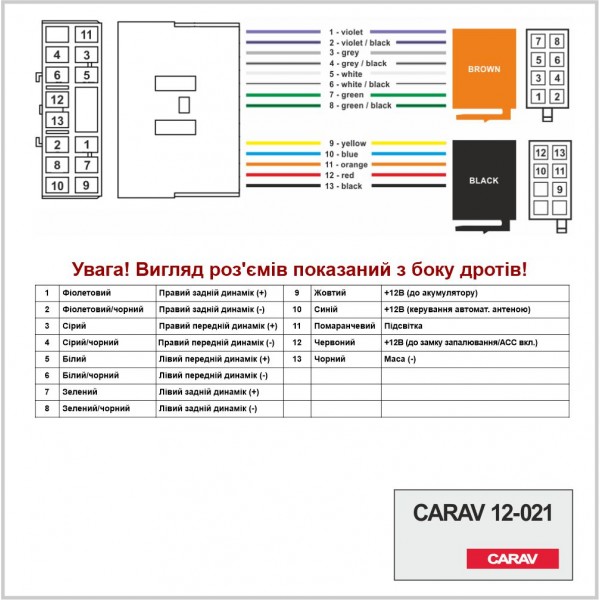

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

  • белый провод присоединяется к левой передней колонке;
  • серый провод подключается к правой фронтальной колонке;
  • зеленый провод подключается к левой задней колонке;
  • фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

  • фиолетовые провода подключаются к контактам 1 и 2;
  • серые — к контактам 3 и 4;
  • белые — к контактам 5 и 6;
  • зеленые — к контактам 7 и 8.

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Рекомендуем: Как проверить эбу на работоспособность без машины

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Схемы распиновок магнитол популярных производителей

Распайка линейных выходов на штатной магнитоле может осуществляться с помощью двух разъемов RCA. Этот вариант — наиболее распространенный, поскольку на усилителях мощности стоят такие же гнезда. В распиновке разъемов автомагнитол Pioneer присутствуют от 10 до 20 контактов. Их назначение зависит от модели мультимедийного устройства. Например, в серии KEH первый контакт — это управление антенной, второй контакт — это напряжение от замка зажигания и т. д. Динамики присоединяются к контактам 3, 4, 5, 6, 8, 9, 10 и 11.

Что такое ISO

Разъемы автомагнитол, применяемых на автомобилях, рассчитаны на подключение через штекер ISO. Конфигурация оборудования разработана международным комитетом с целью обеспечения стандартизации подсоединения головных акустических устройств к электрической цепи автомобиля. До этого использовалась прокладка отдельных кабелей, идущих к громкоговорителям и аккумуляторной батарее. Магнитола имела индивидуальный жгут проводки, который соединялся с проводниками на машине при помощи скрутки или пайки.

В состав штекера ISO входят 16 контактов, которые разделены на 2 группы. В отдельную секцию выделены кабели подачи питания, которые имеют увеличенное сечение. Рядом с гнездом ISO, выполненным на задней части магнитолы, имеется предохранительная вставка. Стандартный элемент ножевой конструкции рассчитан на ток 10 А. При выходе предохранителя требуется проверить сохранность изолятора на кабелях питания и сигнальных жгутах громкоговорителей. Использовать вставки с увеличенным номиналом или куски проволоки категорически запрещается.

Расшифровка обозначений на кнопках и разъемах магнитол

Магнитола представляет собой встроенное устройство, предназначенное для подключения к бортовой системе автомобиля и дополнительным девайсам, для которых выступает в качестве головного устройства. Чтобы обеспечить подобные коммуникации, для этих целей разработаны стандартизованные интерфейсы, обеспечивающие подключение к определенным выводам на электронной схеме. Для каждого подобного вывода разработан не только стандартный интерфейс, но и название, упрощающее поиск и подключение. В этом обзоре дана самая распространенная расшифровка обозначений магнитол на примере Пионер.


Подсоединение магнитолы

Как подключить

Для подключения автомагнитолы Пионер можно использовать 2 способа.

  • Через штатный ISO-разъем.
  • Без применения штатных разъемов.

Первый вариант с использованием ISO-разъемов предпочтителен, однако он может применяться не во всех случаях. Так в некоторых моделях авто подходящих разъемов для подключения попросту нет. Если выбран этот вариант, то сложностей возникнуть не должно. В этом случае, опираясь на схему соединения по цветам, нужно правильно подключить разъемы к ответным частям.

Если разъемов для подключения не предусмотрено, можно пойти другими путями. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Подсоединение 1 din происходит в несколько шагов:

  1. Декоративная панель снимается с посадочного места при помощи отвертки.
  2. Штекеры снимаются с проводов, после чего провода нужно подсоединить с ответными (в этом поможет схема).
  3. Для защиты от короткого замыкания каждое соединение необходимо тщательно изолировать.
  4. Провода скрепляют хомутами, что повышает надежность общей конструкции.

Подключить магнитолу Пионер стандарта 2 din нужно несколько иначе:

  1. При отсутствии проводки АКБ в авто стоит воспользоваться многожильным проводом. Провода, предусмотренные в комплекте, использовать не рекомендуется, так как их сечение недостаточно велико. При этом длина такого кабеля соединения должна быть не меньше расстояния от батареи до места подсоединения магнитолы.
  2. Во время соединения скручивать провода между собой не следует, так как это может вызвать снижение мощности и возникновению помех.
  3. Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства.

Схема

Перед подключением автомагнитолы Пионер с помощью ISO-разъемов следует изучить всю распайку на новом устройстве. Разъемы представляют собой группу контактов (в каждую включено по 8 проводов).

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Такая система называется распиновкой разъемов автомагнитол.

Как правильно подключиться к электронному устройству

Понятие интерфейса в том виде, котором мы сейчас его знаем, появилось в 1960-х годах. Вернее, в 1964 году, когда компания разработала свой легендарный мейнфрейм IBM System/360. Именно тогда были сформулированы основные задачи любого интерфейса – физического или виртуального. Они состояли в том, чтобы обеспечить типовое подключение для всех устройств.


Евро разьемы

Изначально быть сделано всего несколько типов стандартных входов, обеспечивающих совместимость продукции, выпущенной разными производителями. Это был порт PS/2 для клавиатуры, LPT – для принтера и разъем для PCI платы. Сейчас на каждый тип подключения разработан свой стандартный интерфейс, такой подход в значительной мере упрощает разработку и продажу любых типов девайсов и позволяет разобраться с их встроенными возможностями. Приведем описания основных коммуникационных элементов, прежде всего, обозначение кнопки на магнитоле, которые используются на панелях автомагнитол Пионер и других.

Описание кнопок на передней панели магнитолы для управления (расшифровка)

Обозначения кнопокФункция кнопок
AFДругая частота RDS, автоматический поиск при плохом приеме
ALL OFFВсе выключено
AMSМузыкальный сенсор, работает по принципу проигрывания количества треков, равное количеству нажатий
ANGРегулировка панели
ATAАвтоматически включается радио при выключении и перемотке медиатреков
ATTБыстро уменьшает громкость
BANDВыбор радиоприемника
BEERВключение звукового сопровождения нажатия кнопок
Blank SkipПропускает паузы более 8 секунд
BMSКомпенсирует низкие частоты при падении за счет основного устройства
BTMЗапоминает качественную частоту сильных станций
CLK ADJРегулирует время
COLORЦвет
DISPАктивация дисплея
DNPPВыбор CD в чейнджере
DNPSВвод названий дисков
DSPАктивация звукового процессора
EJECTИзвлечь кассету в кассетном приемнике или диск
EONПрием дорожной информации
FUNCTIONПереключает наиболее используемые функции
INTO SCANВоспроизводит запись по 10 с для поиска
LOSИщет станции, пропуская со слабым приемом
LOUDКомпенсация тонов
M. RDMСлучайное воспроизведение дисков
PIАвтоматический поиск
PI SOUNDПереключение на другую частоту
PI MUTEПриглушенный звук
POWERВыключение
PSПрослушивание по сохраненным настройкам
PTYВыбор жанра
RDSПоиск станции по мета-данным
RDMВоспроизведение дорожек диска в любой последовательности
REGПереход на частоту радиостанции с RDS
Repeat PlayПовторноепроигрываниедорожки
SCANСканирование дорожек с воспроизведением начала
SELНастройка
SHUFFLE PLAYВоспроизведение в случайном порядке доступной музыки
SYSTEM QОтслеживание фактором улучшения звука и показ их на дисплее
TA SEEKПоиск станции с RDS
TCВызов тюнера при перемотке

Распиновка разъема (расшифровка)

Распиновка разъема – это единственный элемент интерфейса питания, имеющий индивидуальную схему. Иными словами интерфейс всегда разный и зависит от конкретной модели магнитолы, но обозначение распиновки магнитолы всегда одинаковое. Описание обычно приводится в документации.


Распиновка разъема

Существуют методики определения выходов пинов опытным путем в том случае, если невозможно получить оригинальное описание контактов. Это характерно для китайских устройств, выпускавшихся под брендами-однодневками. Необходимость восстановления часто необходима, так как устройство оказывается действительно неплохого качества и может еще использоваться в медийных целях.


Детальное описание разьемов

Описание разъемов управления

В инструкции по эксплуатации указана обычная схема с условными обозначениями, описание которых приводится ниже. Данные должны учитывать название контактов магнитол, которые имеются на задней панели. Универсального варианта нет, так как чем больше интерфейсов, тем более развернутую функциональность поддерживается. Пионер практикует большое количество интерфейсов, другие – нет.

Но количество – это не панацея, а только один из вариантов элементов интерфейса. Лучше всего понять сказанное можно с помощью иллюстрации с указанием разъемов для ToyotaPrado. Обозначения на распиновке описаны в инструкции к магнитоле и приведены ниже.

Название проводов и выходов питания автомагнитолы

BAT, K30, Bup+, B/Up, B-UP, MEM +12, BATTERYПитание от батареи
GND, GROUND, K31, «минус»Провод на «массу»
A+, ACC, KL 15, S-K, S-kont, SAFE, SWAПитание с зажигания
N/C, n/c, N/AПустой контакт
LAMP, 15b, Lume, iLLUM, K1.58b, «солнышко».

В отдельных случаях имеется два провода -iLL+ и iLL


Приведенный список не является исчерпывающим. Интерфейсы автомагнитолы – это забота производителей, поэтому расшифровка проводов всегда индивидуальна и приводится в инструкции к каждой автомагнитоле. Контакты, как уже говорилось, и их количество зависят от функциональности автомагнитолы и особенностей управления, поэтому и считаются прерогативой производителя.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

  • отключите АКБ от бортовой сети авто;
  • демонтируйте штатную магнитолу и карманы, если они имеются;
  • найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
  • подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
  • настройте кнопки руля;
  • снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

YH6007 J1939 Распиновка разъема Штекер Deuctsch-9P для ISO BUS-Control Devices-Yeahui

Функции

★Распиновка разъема YH6007 J1939 Штекер Deutsch-9P для устройств управления шиной ISO. Оригинальный номер детали этого типа 9-контактной вилки Deutsch: HD10-9-1939P.

★ В него интегрированы основные диагностические функции стандартных протоколов связи для большегрузных автомобилей 1939 года.

★ На нашем заводе есть 9-контактный разъем Deutsch различных типов, например HD16-9.-1939S, HD16-9-96S, HD17-9-1939S, HD17-9-1939S-P080…..

★SAE J1939 — это рекомендуемая практика автомобильной шины, используемая для связи и диагностики между компонентами автомобиля, изначально применявшаяся в автомобильной и тяжелой промышленности США. 9-контактный разъем Deutsch соответствует стандарту SAE J1939.

★ 9-контактный штекерный разъем Deutsch теперь можно найти в различных дизельных двигателях: транспортных средствах (дорожных и внедорожных), судовых силовых установках, электроэнергетике и промышленных насосах.

★ Мы разработаем для вас жгут проводов для грузовиков (Deutsch), когда вы сообщите нам спецификацию кабеля, номер детали разъема, назначение контактов, длину кабеля…

★ Специализируется на производстве разъемов более 10 лет, а также на экспорте соответствующих компонентов.

★В эти годы наша компания прилагает большие усилия для совершенствования техники производства за счет использования современного оборудования.

Заявление

Штыревой разъем YH6007 Deutsch 9p может использоваться в диагностическом блоке J1939 CAN BUS (для грузовых автомобилей), J1939 мониторе шины CAN производителя кузова (для грузовых автомобилей), интерфейсном блоке дисплея промышленного двигателя J1939, устройствах управления ISOBUS, универсальном контроллере шины CAN, шлюзе CAN и симулятор автобуса, диагностический инструмент/оборудование/сканер для грузовиков….

спецификация продукции
Спецификация разъема
Формованный цвет Черный и индивидуальный
Основной цвет Черный
Основной материал ПА66
Материал клемм Латунь, позолота
Клеммы № по каталогу ЯГ ДТ 9П-
Клеммы Прикладной оптический кабель ПРИПОЯ
Проверка подключения более 10000 раз
Спецификация провода
Длинна кабеля 220 мм и по индивидуальному заказу
Кабельная оболочка ПВХ, полиуретан и индивидуальные
Распиновка кабеля Индивидуальные
Сечение кабеля AWG 26-20 доступен
Срок службы кабеля при испытаниях на изгиб более 10000 раз
Электронный параметр
Выдержать напряжение 300 В постоянного тока
Изоляционное сопротивление Более 2 МОм
Номинальный ток 1А ~ 5А
Контактное сопротивление МАКС 1 Ом (L≤3M)
Провод Номинальная температура -20 ~ 105 ℃
Преимущества

● Yeahui Cable Limited специализируется на производстве разъемов более 10 лет.

Все наши электронные разъемы изготавливаются по индивидуальному заказу.

● Множество альтернативных соединителей, производимых на Yeahui в соответствии с Molex, Deutsch, Tyco, KET, DELPHI, Wabco, Sumitomo, LEAR…..

● Креативность продукта, превосходное качество, процесс интеграции, отличное допродажное и послепродажное обслуживание позволяют нам установить хорошие и прочные деловые отношения с нашими клиентами.

● Строгая система контроля качества в Yeahui, и все разъемы и кабели должны быть проверены на 100% перед отправкой.

● Заказы OEM и ODM приветствуются.

● Наша фабрика получила международный стандарт управления качеством TUV/ISO 9001:2015.

Чертежи выводов разъема

— провод и кабель Clark Чертежи выводов разъема

— провод и кабель Clark
gif»>



ADC True 75 Ом Разъемы BNC BNC-1

RS-232 определяет три типа соединений: электрические, функциональные и механические. Наиболее часто используемый интерфейс RS-232 идеально подходит для передачи данных. диапазон 0-20 Кбит/с/50 футов (15,2 n). Он использует несбалансированную сигнализацию и обычно используется с 25-контактными D-образными разъемами (DB25) для соединения DTE. (компьютеры, контроллеры и т. д.) и DCE (модемы, преобразователи и т. д.). Серийный данные существуют через и порт RS-232 через провод передачи данных (TD) и поступает на порт RS-232 целевого устройства через его Receive Data (РД) вести. RS-232 совместим со следующими стандартами: ITU V. 24, V.28: ISO ИС2110. Ниже приведены общие или стандартные выводы проводки для последовательных данных. Кабели передачи.

1 Защитный земля 6 Данные комплект готов 11 Н/З 16 Среднее полученные данные 21 Сигнал детектор качества
2 Передано данные 7 Сигнал заземление/общий возврат 12 Среднее индикатор принимаемого линейного сигнала 17 Ресивер время элемента сигнала 22 Кольцо индикатор
3 Получено данные 8 Получено детектор линейного сигнала 13 Среднее ясно для отправки 18 Н/З 23 Данные переключатель скорости сигнала
4 Запрос отправить 9 Положительный напряжение 14 Среднее передано 19 Среднее просьба отправить 24 ДТЭ сигнальный элемент передатчика
5 Прозрачный отправить 10 Отрицательный напряжение 15 ДКЭ время элемента сигнала передатчика 20 Данные терминал готов 25 Н/З

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
