Что такое штангенциркуль и для чего он используется

Штангенциркуль — это универсальный измерительный инструмент, предназначенный для высокоточного измерения линейных размеров. С его помощью можно измерять:

• Наружные размеры деталей
• Внутренние размеры и диаметры отверстий
• Глубину отверстий и пазов
• Расстояния между поверхностями

Штангенциркуль позволяет производить измерения с точностью до 0,1 мм, а некоторые модели — до 0,05 мм и даже 0,01 мм. Благодаря своей универсальности этот инструмент нашел широкое применение в различных областях:

• Машиностроение и металлообработка
• Ювелирное дело
• Деревообработка
• Строительство
• Медицина
• Бытовое использование

Устройство штангенциркуля

Основными конструктивными элементами штангенциркуля являются:

1. Штанга — основная измерительная линейка с миллиметровой шкалой
2. Рамка — подвижная часть с нониусом
3. Губки для наружных измерений
4. Губки для внутренних измерений
5. Глубиномер
6. Винт для фиксации рамки
7. Нониус — вспомогательная шкала для отсчета долей миллиметра

Как устроена каждая из этих частей штангенциркуля?

Штанга

Штанга представляет собой прямоугольный стержень с нанесенной миллиметровой шкалой. На одном конце штанги расположены неподвижные измерительные губки. Точность и качество изготовления штанги во многом определяют точность всего инструмента.

Рамка

Рамка свободно перемещается по штанге. На ней расположены подвижные измерительные губки и нониус. Рамка фиксируется в нужном положении с помощью зажимного винта.

Измерительные губки

Губки для наружных измерений имеют плоские поверхности и используются для определения наружных размеров деталей. Губки для внутренних измерений имеют заостренные края и служат для замера диаметров отверстий.

Глубиномер

Глубиномер представляет собой тонкий стержень, выдвигающийся из торца штанги. Он позволяет измерять глубину отверстий, пазов и уступов.

Нониус

Нониус — это вспомогательная шкала на рамке штангенциркуля, позволяющая производить отсчет долей деления основной шкалы. Именно благодаря нониусу достигается высокая точность измерений.

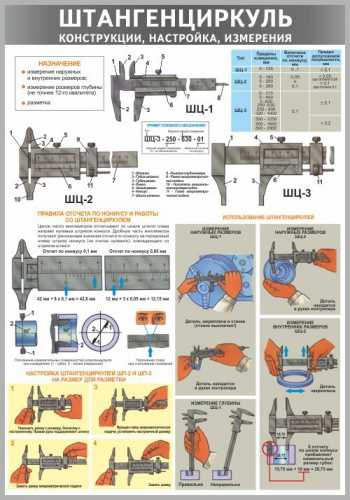

Основные виды штангенциркулей

Существует несколько основных видов штангенциркулей, различающихся по конструкции и назначению:

ШЦ-I

Штангенциркуль ШЦ-I — это наиболее распространенный тип. Он имеет двусторонние губки для наружных и внутренних измерений, а также глубиномер. Диапазон измерения — до 150-300 мм.

ШЦ-II

Штангенциркуль ШЦ-II оснащен губками для наружных измерений и разметочными губками. Глубиномер отсутствует. Диапазон измерения — до 250-800 мм.

ШЦ-III

Штангенциркуль ШЦ-III имеет только губки для наружных измерений. Предназначен для измерения больших размеров — до 2000 мм и более.

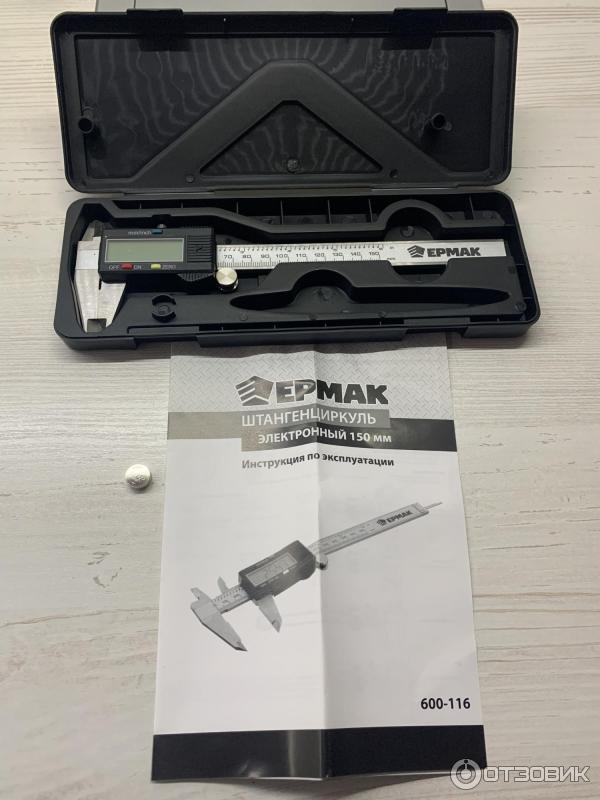

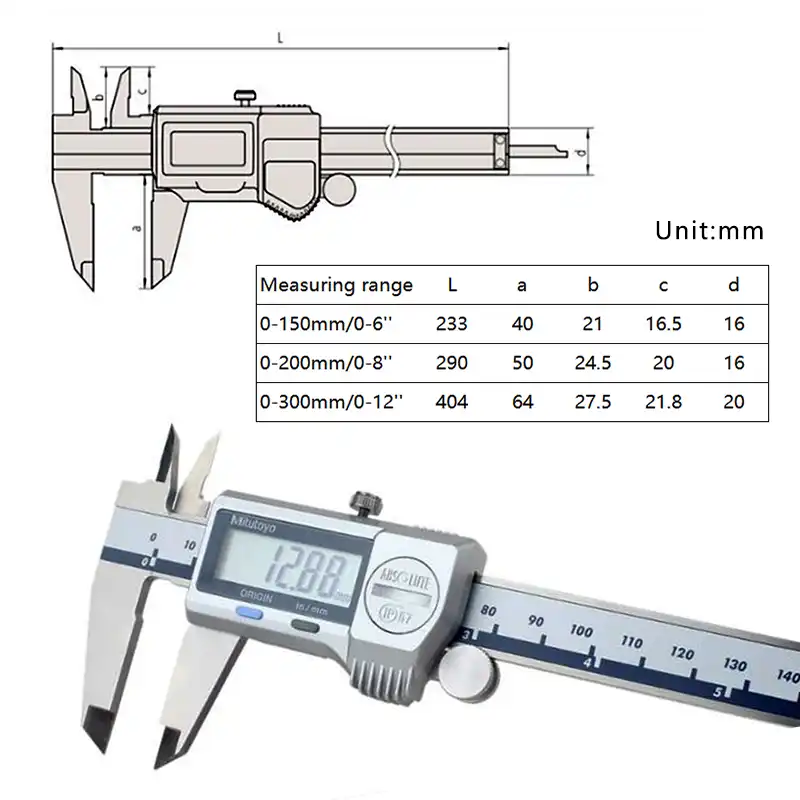

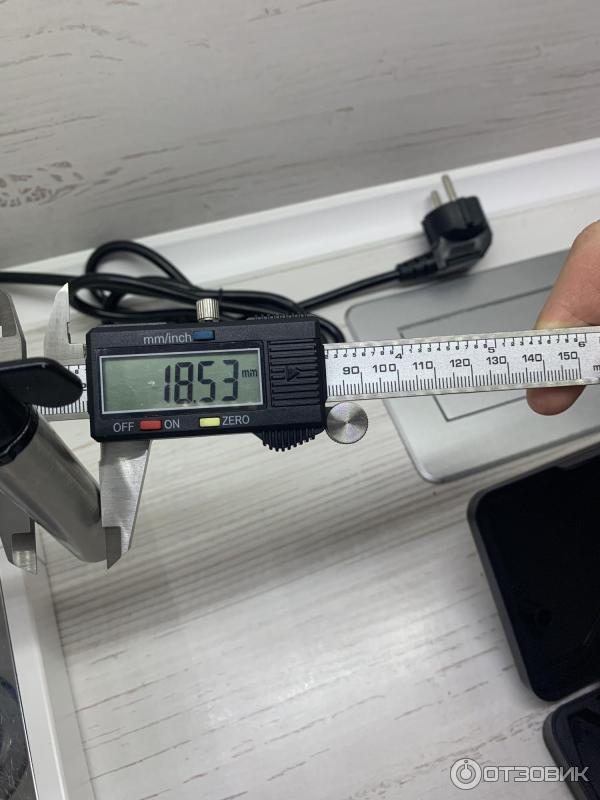

ШЦЦ

Штангенциркули с цифровым отсчетным устройством. Результат измерения выводится на электронный дисплей. Обеспечивают наивысшую точность — до 0,01 мм.

Как правильно пользоваться штангенциркулем

Чтобы правильно использовать штангенциркуль и получать точные результаты измерений, необходимо соблюдать следующие правила:

1. Перед началом работы проверьте точность инструмента, сведя губки и убедившись в совпадении нулевых отметок.
2. При измерении внешних размеров плотно обхватите деталь губками штангенциркуля.
3. Для измерения внутренних размеров разведите губки до упора в стенки отверстия.
4. Избегайте перекосов — губки должны располагаться перпендикулярно оси измеряемой детали.
5. Зафиксируйте рамку винтом и снимите показания.
6. Целое число миллиметров определяется по основной шкале штанги.
7. Доли миллиметра отсчитываются по шкале нониуса.

Как снимать показания со шкалы штангенциркуля

Правильное считывание показаний — важнейший навык при работе со штангенциркулем. Как это делается?

1. Определите целое число миллиметров по основной шкале на штанге. Это последнее деление перед нулевой отметкой нониуса.
2. Найдите на нониусе штрих, точно совпадающий с каким-либо штрихом основной шкалы.
3. Число на нониусе напротив этого штриха покажет десятые доли миллиметра.
4. Сложите целое число миллиметров и десятые доли.

Например, если нуль нониуса находится между 24 и 25 мм на основной шкале, а 7-й штрих нониуса совпадает со штрихом основной шкалы, результат измерения будет 24,7 мм.

Правила эксплуатации и ухода за штангенциркулем

Для обеспечения долговечности и точности штангенциркуля необходимо соблюдать следующие правила:

• Храните инструмент в футляре, защищающем от ударов и пыли.
• Перед работой протирайте измерительные поверхности чистой тканью.
• Не прилагайте чрезмерных усилий при измерении.
• Избегайте падений и ударов инструмента.
• Периодически смазывайте подвижные части тонким слоем масла.
• Не используйте штангенциркуль не по назначению (например, как отвертку).
• Регулярно проводите калибровку инструмента.

Преимущества и недостатки штангенциркуля

Как и любой инструмент, штангенциркуль имеет свои сильные и слабые стороны. Каковы основные преимущества и недостатки этого измерительного прибора?

Преимущества:

• Универсальность — позволяет измерять различные типы размеров
• Высокая точность измерений
• Простота использования
• Долговечность при правильном уходе
• Относительно невысокая стоимость

Недостатки:

• Требует определенного навыка для правильного считывания показаний
• Возможность ошибок при неправильном использовании
• Ограниченный диапазон измерений у каждой конкретной модели
• Чувствительность к механическим повреждениям

Современные тенденции в развитии штангенциркулей

В последние годы наблюдаются следующие тенденции в совершенствовании конструкции штангенциркулей:

• Широкое распространение цифровых моделей с электронным дисплеем
• Использование более прочных и легких материалов (например, композитов)
• Интеграция с компьютерными системами для автоматизации измерений
• Повышение точности измерений (до 0,001 мм у некоторых моделей)
• Разработка специализированных штангенциркулей для конкретных отраслей

Эти инновации позволяют расширить возможности применения штангенциркулей и повысить эффективность измерительных операций в различных сферах деятельности.

Штангенциркуль — презентация онлайн

Похожие презентации:

Грузоподъемные машины. (Лекция 4.1.2)

Зубчатые передачи

Гидравлический домкрат в быту

Детали машин и основы конструирования

Газораспределительный механизм

Свайные фундаменты. Классификация. (Лекция 6)

Ременные передачи

Редукторы

Техническая механика. Червячные передачи

Фрезерные станки. (Тема 6)

«Штангенциркуль»

2. Содержание

1.Виды ШТАНГЕНЦИРКУЛЯ
2.Измерение штангенциркулем
3.Назови основные элементы
штангенциркуля
4. Проверь свои знания
5.Эксплуатация штангенциркуля
6.ПРАВИЛА БЕЗОПАСНОСТИ ПРИ
ИСПОЛЬЗОВАНИИ ШТАНГЕНЦИРКУЛЯ

3. 1.Виды ШТАНГЕНЦИРКУЛя

СОДЕРЖАНИЕ
Штангенциркуль используется для измерения деталей,
причём, как их внутренних частей, так и внешних. Для
этого инструмент имеет металлическую штангу с
разметкой, верхние и нижние губки и рамку с нониусом.
Научиться пользоваться штангенциркулем под силу
даже школьникам, а уж профессионалы, ежедневно
берущие в руки этот нехитрый, но очень важный
инструмент, проводят измерения в считанные секунды.
Внешние размеры детали определяются с помощью
нижних губок. Для этого они разводятся в стороны, а
после помещения между ними детали сдвигаются до
упора и фиксируются винтом. Внутренние измерения
осуществляются с помощью верхних губок, которые
вводятся в отверстие и раскрываются. Результаты
определяются по двум измерительным составляющим –
шкале, расположенной на штанге, и нониусу на рамке.
Таким образом, возможно получение точных данных, что
очень важно при изготовлении мелких деталей.
.
СОДЕРЖАНИЕ

5. 2.Измерение штангенциркулем

При разметке и обработке деталей широко
используется контрольно-измерительный
инструмент. С простейшим из них —
измерительной линейкой вы уже знакомы.
Она позволяет определить размеры деталей
с точностью до 1 мм. Для измерения с
большей точностью (до 0,1 мм) применяют
штангенциркуль. Это универсальный
измерительный инструмент. С его помощью
можно измерять наружные и внутренние
размеры деталей и глубину отверстия.
СОДЕРЖАНИЕ
На рисунке показан штангенциркуль ШЦ-1.
Он состоит из штанги с неподвижными губками 1 и 2,
по которой перемещается рамка 4 с подвижными
губками 3 и 8. Рамку можно закреплять в нужном
положении стопорным винтом. На штанге 5 нанесены
деления, которые образуют миллиметровую шкалу.
Цена ее деления—1 мм.
СОДЕРЖАНИЕ
3.Назови основные элементы
штангенциркуля
Зажимной
винт
2
Рамка
3
4
Глубиномер
5
Неподвижны
е губки
6
Штанга
Нониус
1
7
СОДЕРЖАНИЕ
Подвижные
губки

8. Проверь свои знания

Во сколько раз точность измерения
штангенциркулем выше точности измерения
линейкой?
А – в 10
Правильно
В – в 15
Б – в 20
Не правильно
Замер длины болта штангенциркулем
СОДЕРЖАНИЕ
Не правильно
Замер длины болта линейкой

9.

Проверь свои знанияСколько измерительных шкал имеет
штангенциркуль?
А–
две
Б – три
В – одну
Правильно
Штангенциркуль ЩЦ — I
СОДЕРЖАНИЕ

10. Проверь свои знания

Штангенциркуль это инструмент, который
используется для …
А – разметки детали
Б – для измерения размеров деталей и их частей с
большой точностью, а также для разметки
В – для контроля размеров деталей
цилиндрической формы
Правильно
!!!
Штангенциркуль
СОДЕРЖАНИЕ
!!!
На подвижных губках нанесена вспомогательная
шкала, называемая нониусом. Она разделена на
10 равных частей, а вся длина нониусной
шкалы составляет 19 мм. Значит, длина каждой
части равна 1,9 мм. Эта величина является
ценой деления нониуса.
СОДЕРЖАНИЕ
При измерении штангенциркулем целое число миллиметров
отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а
десятые доли миллиметра — по шкале нониуса начиная от нулевой
отметки до той риски, которая совпадает с какой-либо риской
миллиметровой шкалы . На рисунке показаны положение шкал
штангенциркуля при отсчёте размеров: а – 0,5 мм; б – 6,9 мм; в –
34,3 мм.
СОДЕРЖАНИЕ
СОДЕРЖАНИЕ

14. Проверь свои знания

Какие измерения можно выполнять с помощью
штангенциркуля?
А – наружные и внутренние размеры деталей, глубину
отверстий, пазов, канавок, выступов с точностью до
0,1мм
Б – наружные и внутренние размеры детали
свыше 125 мм и точностью до 0, 5мм
В – деталей, имеющих цилиндрическую и
призматическую поверхность
Правильно
Подумай!!!
Использование
штангенциркуля
для измерения
детали
СОДЕРЖАНИЕ

15. Проверь свои знания

Каким образом удаётся измерить десятые доли
миллиметра, если шкала штангенциркуля имеет
миллиметровые деления?
А – на глаз
Б – вспомогательной шкалой нониуса
В – при помощи лупы
Правильно
Подумай!!!
Шкала штанги и нониуса
СОДЕРЖАНИЕ

16. Проверь свои знания

15.Десятые доли миллиметра на штангенциркуле
позволяет отсчитать…
А – шкала нониуса
Б – миллиметровая шкала на
штанге
В – подвижная рамка
Правильно
Подумай!!!
Подумай!!!
СОДЕРЖАНИЕ
Шкала
нониуса

17.

5.Эксплуатация штангенциркуляДля того, чтобы инструмент служил долго,
необходимо соблюдать правила его эксплуатации. В
процессе работы штангенциркуль следует
протирать водно-щелочным раствором СОЖ –
смазочно-охлаждающей жидкости, а по окончании
замеров все поверхности покрывать тонким слоем
технического масла. Хранить инструмент нужно в
специальном чехле, предотвращающем
повреждения измерительных составляющих и
шкал.
СОДЕРЖАНИЕ

18. 6.ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ШТАНГЕНЦИРКУЛЯ

• Штангенциркуль является дорогостоящим и точным инструментом,поэтому
бережное обращение с ним должно быть основным правилом работы.
• Перед началом работы штангенциркуль протирают чистой мягкой тканью,
удалив смазку и пыль (особенно тщательно очищают измерительные
поверхности).
• Нельзя очищать инструмент шлифовальной шкуркой или ножом. Измерять
можно только чистые и сухие плоскости деталей, без задиров, заусенцев,
стружки и царапин.
• Инструмент нельзя класть на нагревательные приборы и держать на солнце.
Измерение следует выполнять чистыми и сухими руками.
• Измеряя деталь, нельзя допускать перекоса губок штангенциркуля.
• Положение их обязательно фиксируется стопорным винтом.
• Читая показания штангенциркуля, надо держать его прямо перед глазами.
• Губки штангенциркуля имеют острые концы, поэтому при пользовании им
соблюдайте осторожность.
• Штангенциркуль должен лежать на рабочем месте так, чтобы им было
удобно пользоваться. На него не должны попадать стружки, опилки.
• После работы штангенциркуль надо протереть чистой ветошью.
СОДЕРЖАНИЕ

English     Русский Правила

Устройство и применение штангенциркуля. История штангенциркуля

– это универсальный измерительный прибор для определения линейных размеров деталей с установленной точностью. С его помощью можно производить измерения наружных и внутренних размеров деталей, а также глубины отверстий при условии наличия выдвижной штанги.
Штангенциркуль предназначен для измерения линейных размеров (внешних, внутренних, глубин). Конструктивно штангенциркуль состоит из измерительной линейки, штанги, нониуса, фиксатора.
Одним из наиболее важных требований обеспечения точности инструмента является его чистота. Намагниченный слой металлических опилок, консервирующая смазка, грязь – все это может значительно исказить результат измерений. Также на результат влияет износ инструмента, его деформация, нарушения настроек. Во избежание этого необходима ежегодная поверка штангенциркуля специализированном сервисном центре с ремонтом и настройкой. Самая же простая проверка корректности показаний – это совпадение нулевых штрихов при полном закрытии губок.

Производство и поверка инструмента регулируется рядом государственных стандартов. Так, определяет технические условия на штангенциркули ГОСТ 166-89. Порядок поверки инструмента определён в ГОСТ 8.113-85.

Как и любой измерительный инструмент, штангенциркуль имеет шкалу делений (цена деления 0,01 означает, что инструмент измеряет размер с точностью до сотой миллиметра) и погрешность измерения. Приемлемой погрешностью считается погрешность до 10% от точности измерения инструмента. На производстве все штангенциркули регулярно один раз в 6 месяцев проходят метрологическую поверку.
Штангенциркуль должен продаваться и храниться в специальном футляре. (ГОСТ 13762-86)
При покупке следует обратить внимание, чтобы губки инструмента были ровными, а при их соприкосновении не было просвета. При сомкнутых губках шкала по нониусу должна быть установлена на нуле, линии нониусной шкалы должны быть четкими. Штангенциркуль должен комплектоваться паспортом, в котором должна стоять отметка о поверке инструмента.

Все штангенциркули подразделяются на 3 основных типа:
Нониусные штангенциркули (тип ШЦ) – классический тип штангенциркулей, отсчет показаний на которых производится по штриховой шкале. Принцип работы основан на совмещении рисок, нанесенных на штангу, с рисками на специальной измерительной планке, называемой «нониус». Штангенциркули данного типа выпускаются с точностью измерений 0,1 мм, 0,05 мм и 0,02 мм.

Цифровые штангенциркули (тип ШЦЦ) – более современная модель, отсчет показаний по которой осуществляется с использованием цифрового электронного табло. Этот тип обладает высокой точностью отсчета – 0,01 мм. Кроме того, программное обеспечение штангенциркулей позволяет установить «0» в любой точке отсчета, перевести единицы измерения в мм/дюймы, передать показания на персональный компьютер.

Стрелочные штангенциркули с круговой шкалой (тип ШЦС или ШЦК) – для снятия показаний используется стрелочный индикатор, вмонтированный в подвижную рамку штангенциркуля. Преобразование линейного перемещение рамки во вращение стрелки индикатора осуществляется посредством использования в конструкции реечно-зубчатой передачи, которая кроме ее прямого назначения, также делает всю конструкцию штангенциркуля более жесткой. Выпускаются стрелочные штангенциркули с ценой деления 0,02 мм и 0,01 мм.

Следующая важная характеристика – форма выпуска. Согласно ГОСТ 166-89, здесь также существует три типа:
Тип ШЦ-I – штангенциркуль с измерительными верхними и нижними губками и глубиномером. Данный тип позволяет измерять внутренние и внешние размеры изделий, выдвижной глубиномер служит для определения высот различных канавок, уступов, неровностей и т.п. Выпускаются длиной до 300 мм – модели ШЦ-I-125, ШЦ-I-150, ШЦ-I-200, ШЦ-I-250, ШЦ-I-300. Это самый универсальный и распространенный тип.

Тип ШЦ-II – штангенциркуль с верхними разметочными и нижними измерительными губками. Главное отличие – это острозаточенные верхние губки, позволяющие производить разметку на металлических, пластиковых и других поверхностях. Нижние губки служат для измерения наружных и внутренних линейных размеров. При измерении внутренних размеров к показаниям отсчетного устройства штангенциркуля необходимо прибавить толщину самих губок, это число указано непосредственно на губке, обычно 10 мм. Закругленная конструкция измерительных поверхностей позволяет измерять цилиндрические внутренние размеры. В отличие от типа ШЦ-I, здесь нет глубиномера. Выпускаются с длиной штанги до 2000 мм, самая «ходовая» модель – ШЦ-II-250.

Тип ШЦ-III – штангенциркуль с нижними измерительными губками. Служит только для определения линейных размеров. Как и в случае с ШЦ-II, на губках указана их толщина, этот число необходимо прибавить к показаниям штангенциркуля при измерении внутренних размеров. Назначение данного типа – измерение относительно больших величин. Выпускаются длиной до 4 метров (модель ШЦ-III-4000), хотя существует и «маленький» типоразмер ШЦ-III-160.

Кроме указанных основных трех типов, еще выпускаются специальные типы штангенциркулей, конструкция которых позволяет решать специфичные, узкоспециализированные задачи. Вот некоторые из них:

Предназначены только для разметки материалов, для чего применяется специальная конструкция с острозаточенными нижними губками. Выпускаются модели с диапазоном 0-150 мм, 0-200 мм, 0-300 мм и 0-500 мм.

Имеют нижние губки определенной формы, позволяющие вставлять их в пазы канавок. Основные типоразмеры для внутренних канавок: 20-170 мм, 25-225 мм, 30-330 мм, 50-560 мм; для наружных канавок: 0-150 мм, 0-200 мм, 0-300 мм, 0-500 мм.

В данной конструкции неподвижная губка выполнена в форме стержня, что позволяет измерять толщины цилиндрических объектов даже небольшого диаметра. Выпускаются модели с диапазонами от 0-150 мм до 0-500 мм.

. «Фишка» данной модели – неподвижную губку с помощью прижима можно регулировать по высоте, сделать ее выше или ниже подвижной губки. Особенно удобно пользоваться на деталях со ступенчатым профилем, где затруднительно снимать показания штангенциркулем обычной формы.

Ещё один важный параметр – это длина губок. Стандартно штангенциркули выпускаются со следующими губками:
Длина штанги Номинальная длина губок
125 мм, 150 мм 40 мм
200 мм 50 мм
250 мм, 300 мм 60 мм
400 мм, 500 мм, 630 мм, 800 мм 100 мм
1000 мм, 1600 мм, 2000 мм 125 мм

Чаще всего, этой длины вполне достаточно. Если же нужно измерить объемный предмет (к примеру, достаточно большой диаметр цилиндрической поверхности), или узнать размер в труднодоступном месте, здесь потребуется штангенциркуль с удлиненными губками. Такими выпускаются только штангенциркули II и III типов (ШЦ-II и ШЦ-III). Для них длина нижних губок может составлять 90, 100 , 125, 150, 200, 250 и 300 мм. Нужно определиться с необходимой в вашем случае длиной, и указать этот параметр при заказе.

Также стоит обратить внимание на материал измерительных поверхностей. Основная масса всех штангенциркулей производится из углеродистой конструкционной или нержавеющей стали, измерительные поверхности подвергаются закалке до 60 HRC. Это позволяет обеспечить высокие эксплуатационные качества инструмента.
Но бывают ситуации, когда требуется повышенная твердость поверхностей, например, при разметке высокопрочных материалов, при работе с абразивными материалами, или когда вы хотите максимально продлить срок службы штангенциркуля. Для таких случаев существуют штангенциркули с твердосплавными поверхностями. Их особенность – твердосплавные напайки в рабочей зоне инструмента. Недостаток у данной модификации только один – высокая цена, так что необходимо обоснованно подходить к их выбору.

Например, по данным ГОСТ 166-89, таблицы 5 следует что:

Наименование поверхности	Верхний предел измерения, мм	Вид обработки или покрытия штангенциркулей из стали
		высоколегированной	инструментальной и конструкционной
Штанга (кроме шкалы и торца), губки, рамка штангенциркуля, рамка микроподачи, за исключением измерительных и прилегающих к ним поверхностей	До 2000	–	Хромирование
Шкала штанги и нониуса	До 630	Матовая поверхность	Хромирование матовое
			Хромирование
	Св. 630 до 2000	–	Хромирование
Примечание. Допускается применять другие металлические и неметаллические покрытия по ГОСТ 9.303 и ГОСТ 9.032 , по защитно-декоративным свойствам, не уступающим указанным в табл. 5. Допускается штангенциркули с верхним пределом измерения свыше 1000 мм не хромировать.

Что касается эксплуатации, то штангенциркули допускается эксплуатировать при температуре окружающей среды от 10 до 40 °С и относительной влажности воздуха – не более 80% при температуре 25 °С.(ГОСТ 166-89)

Штангенциркули служат для измерения наружных и внутренних диаметров, а также наружных и внутренних длин. Кроме этого отдельными типами инструмента могут измеряться глубины. Удалённости наружных и внутренних уступов и выполняться разметочные работы.

Штангели различают по типам, моделям, диапазонам измерений и уровнем точности, которые могут быть от 0,1 до 0,01 миллиметра. Диапазон измерений, зависящий от размеров самих штангенциркулей довольно широк, от 0 до 4000 мм.

Сегодня поговорим об устройстве инструмента, о том как пользоваться им новичку, как правильно измерить внутренний, наружный размеры и глубину.

Считывание размеров

Самое простое считывание у штангенциркуля типов ШЦЦ. Величина размера отображается на дисплее.

Показание размера на дисплее ШЦЦ

У штангенциркуля типа ШЦК-1 на размер в целых миллиметрах указывает край рамки, а доли миллиметра с отклонениями в плюс или минус указывает стрелка круговой шкалы.

Считывание показаний на штангеле ШЦК-1

Значение измерений складывается из его целых и долевых составляющих. У нониуса, на целые значения миллиметров, указывает риска на шкале штанги, ближайшая или находящаяся в левой части нониуса или совпадающая с ней.

Количество десятых или пятисотых долей миллиметра определяется по одной из рисок на шкале нониуса, который имеет наибольшее совпадение с любой риской на шкале штанги.

Порядковое значение этой наиболее совпадающей риски нониуса, будет количеством десятых или двадцатых долей миллиметра. Сумма целых миллиметров и его долей, будет расстоянием между измерительными поверхностями.

Обратите внимание

При измерении внутренних размеров штангенциркулем типов ШЦ-2 и ШЦ-3. К показаниям отсчетного устройства следует прибавить суммарный размер губок.

Измерение наружных диаметров

Размер на штангенциркуле — это расстояние между его измерительными поверхностями. Каким бы точным устройство не было его показания зависят от правильности снятия размера.

Величина измеренного наружного диаметра будет равна расстоянию между поверхностями только при условии их плотного прижима к поверхностям составляющих размер, которые можно назвать контур поверхностями.

Для выполнения условий плотного беззазорного прижима к поверхности цилиндра, штанга инструмента должна быть параллельна линии измеряемого диаметра или перпендикулярна его оси. Неправильное положение штанги приведёт к ошибке в измерении.

Примеры неправильной установки инструмента

Увеличение пятна контакта губок с поверхностью цилиндра облегчает установку инструмента в правильное положение.

Это делается за счёт наклона плоскости штангенциркуля, под углом к оси цилиндра, не нарушая перпендикулярности к ней штанги.

Наклон плоскости штангенциркуля

Приложение штанги к плоскости близлежащего торца, задаст штангенциркулю правильное положение при измерениях диаметров любой величины.

Правильное положение при измерении диаметра

В случае, когда нет такой возможности, остаётся ориентироваться визуально.

Измерение цилиндрических поверхностей

Величина цилиндрического отверстия будет равна расстоянию между измерительными поверхностями губок, при наибольшем их разведении в сочетании с плотным прижатием к поверхности отверстия.

Боковые измерительные поверхности инструмента должны быть установлены симметрично и перпендикулярно оси отверстия.

Симметрично и перпендикулярно оси отверстия

Измерение внутреннего диаметра штангенциркулем типа ШЦ-2 или ШЦ-3.

Правильное положение инструмента

Чтобы точнее установить инструмент, его достаточно чуть-чуть подвигать в отверстии.

Измерение длины

Правильное измерение длины обеспечивается параллельным положением штанги в двух плоскостях к линии измеряемой длины.

Не параллельность боковой поверхности штанги или ребра к линии размера вызовет снятие ложного размера.

Ложный размер

Установить правильное положение инструмента поможет увеличенная длина контакта губок с поверхностями, а также приложение штанги к поверхности оси детали.

Надежный контакт инструмента

Измерение внутренних длин

Плоскость и ребро штанги должны быть параллельны линии размера. На фото показано неправильное и правильное положение инструмента при снятии размера.

Правильное положение

Правильное положение инструмента ШЦ-2

Правильный прижим инструмента

Теперь, когда с правильным позиционированием инструмента определились, остаётся обеспечить плотный контакт измерительных поверхностей с контр-поверхностями.

Очень важно следить, чтобы контакт не пришёлся на радиус в углах уступов.

Правильно сделанный прижим к поверхности, должен быть плотным исключающим наличие каких-либо зазоров.

Зазор образованный неплотным прижимом, в совокупности с фактическим размером, будет показан отсчетным устройством штангенциркуля, но эти данные будут ложными.

Обычно губки прижимаются к поверхностям детали усилием, приложенным непосредственно к рамке или через подающий ролик.

Такой способ прижима может обеспечить достаточную стабильность и точность при измерениях. С увеличением измеряемых длин, когда усилие прижима должно быть более жестким с целью формирования надежного прижима к измеряемым поверхностям.

Применение такого способа содержит риск получения ложных результатов.

Дело в том, что увеличенное давление на основную рамку может вызвать перекос рамки вместе с подвижными губками.

Перекос рамки

Устранить перекос в рамке поможет увеличение прижима ее к штанге стопорным винтом.

Проверка на просвет губок для внутренних измерений на штангенциркуле ШЦ-1 не приведёт к объективной оценки, в силу того, что эти губки могут заходить друг за друга.

Их можно проверить замером калиброванных отверстий, в качестве которых могут быть использованы отверстия в новых подшипниках.

Глубиномер при сведённых губках должен быть строго на одном уровне с торцем штанги. На точность глубиномер проверяется измерением плоскостности, при котором результат измерения должен быть нулевым.

Регулировка перемещения рамки

На инструменте различных типов и моделей прижим рамки к штанге осуществляется пружиной. Пружина, установленная в рамке выгибом от штанги, имеет возможность регулировки прижимного усилия за счёт поджатия ее винтом.

Но вместе с этим уменьшается вероятность перекоса рамки при давлении на неё целью режима губок. Установка прижимной пружины в некоторых моделях может быть выгибом вниз. При такой установке, прижим не регулируется винтом и является равномерным по всей длине перемещениях рамки.

Что делать нельзя

1. Замер закрепленных в станке деталей производится только при полностью остановленном двигателе
2. Нельзя наносить разметочные риски на вращающиеся детали. Короткие риски, нанесённые на окружности детали без её вращения, будут также видны.
3. Нельзя использовать в качестве крючка для стружки.
4. Во избежание возможных повреждений инструмента, нельзя размещать штангенциркули на поверхностях суппорта.

Что необходимо соблюдать

1. В рабочем режиме штангели размещаются отдельно от тяжелого инструмента в легкодоступных местах, в которых гарантирована их неподвижность при воздействии вибрации.
2. Инструмент с повышенной точностью требует размещение в точках или условиях изолированных от каких-либо источников температуры.
3. Необходимо регулярно смазывать легкими маслами.

– это универсальный измерительный прибор для определения линейных размеров деталей с установленной точностью. С его помощью можно производить измерения наружных и внутренних размеров деталей, а также глубины отверстий при условии наличия выдвижной штанги.

Устройство и применение штангенциркулей

Наиболее популярными областями применения штангенциркуля является строительство, ремонт машин и оборудования, обработка металлических и деревянных изделий. Сфера применения фактически не имеет ограничений – он может быть использован для определения размеров с точностью 0,1 или 0,05 мм (в зависимости от типа инструмента) в любой сфере деятельности – и в быту, и в аэрокосмической отрасли. Возможности применения ограниченны лишь размером шкалы и требованиями точности (до 0,01 мм для электронных штангенциркулей).

Устройство штангенциркуля достаточно простое. Основным элементом является неподвижная штанга со шкалой и губками для наружных и внутренних размеров, к которой крепятся подвижные и фиксирующие элементы.

• Передвижная рамка;
• Подвижные губки для определения внутреннего размера;
• Подвижные губки для определения наружного размера;
• Шкала нониуса;
• Штанга глубиномера;
• Винт для крепления рамки.

В отдельных моделях возможно наличие подвижной шкалы в верхней части с дюймовой системой измерения.

Как снять показания с помощью штангенциркуля

Перед началом работы необходима поверка штангенциркуля на точность. Для этого необходимо полностью свести губки и проверить совпадение нулей на обеих шкалах. Если нет совпадения, то в зависимости от требуемой точности необходимо либо взять другой инструмент, либо учесть имеющуюся погрешность.

• Для замера внешнего размера разведите губки штангенциркуля, поместите предмет и соедините их.
• Замер внутреннего размера производится путем размещения соответствующих верхних губок внутрь измеряемой области и их разведением до упора
• Губки должны упереться в края детали. Если поверхность твердая, то можно немного сжать для плотной фиксации, для мягкой этого делать не следует, т. к. можно исказить результат.
• Проверьте расположение штангенциркуля относительно измеряемой детали на отсутствие перекосов. Для этого губки должны располагаться на одинаковом расстоянии от края детали.
• Зафиксируйте нониус крепежным винтом.
• Определите целое число миллиметров по основной шкале.
• Находим совпадение штриха на нониусе с нулем основной шкалы и отсчитываем количество делений.
• Умножаем количество делений нониуса на цену деления и суммируем со значением основной шкалы.

Виды штангенциркулей

В целом, все виды штангенциркулей можно разделить на механические и электронных в зависимости от типа шкалы. Основными видами, согласно ГОСТ 166-89 являются:

• ШЦ-I — инструмент с 2-сторонним размещением губок для измерения наружных и внутренних величин и глубиномером.
• ШЦК — оснащен круговой шкалой для определения точного размера. Более простой в применении, чем штангенциркуль с отсчетом по нониусу.
• ШЦТ-I — односторонние губки для измерения наружных линейных размеров. Отличается высокой стойкостью к износу.
• ШЦ-II — оснащен двумя губками для наружного и внутреннего замера и разметки, а также рамкой микрометрической подачи.
• ШЦ-III — односторонние губки для определения наружных и внутренних размеров.
• ШЦЦ — электронный штангенциркуль с цифровой индикацией.

Техническое состояние и поверка штангенциркуля

Одним из наиболее важных требований обеспечения точности инструмента является его чистота. Намагниченный слой металлических опилок, консервирующая смазка, грязь – все это может значительно исказить результат измерений. Также на результат влияет износ инструмента, его деформация, нарушения настроек. Во избежание этого необходима ежегодная поверка штангенциркуля специализированном сервисном центре с ремонтом и настройкой. Самая же простая проверка корректности показаний – это совпадение нулевых штрихов при полном закрытии губок.

Действующие ГОСТы

Производство и поверка инструмента регулируется рядом государственных стандартов. Так, определяет технические условия на штангенциркули ГОСТ 166-89. Порядок поверки инструмента определён в ГОСТ 8.113-85.

Штангенциркули – это самые популярные инструменты для определения точных внутренних и наружных размеров и глубины, устройство штангенциркуля довольно простое, но может несколько различаться в зависимости от конструкции и по типу отчетности.

Рисунок 1. Двухсторонний штангенциркуль с глубиномером: 1 – штанга, 2 – рамка, 3 – зажим, 4 – нониус, 5 – поверхность с делениями, 6 – глубиномер, 7 – кромочная поверхность губки, 8 – плоские губки, 9 – шкала штанги.

Рассмотрим детальное описание такого полезного прибора, а также разнообразие использования в зависимости от его вида.

Читайте также:

Самостоятельно.

Подробнее о паяльных лампах можно .

Основные виды отчетных приборов и их применение

Штангенциркуль устроен несложно, при этом все его элементы так компактно и удобно сложены, что использование его является очень удобным и компактным. А применять его можно по-разному, поскольку измерения, которые выполняют с помощью такого прибора, являются очень важными в сферах промышленности и строительства. Применение инструментов позволяет получить линейные замеры различных предметов как с внутренней их стороны, так и с внешней.

Согласно ГОСТ 166-89, приборы изготавливаются с различными отсчетами:

Рисунок 2. Односторонний штангенциркуль с глубиномером наружных замеров: 1 – штанга, 2 – рамка, 3 – зажим, 4 – нониус, 5 – поверхность с делениями, 6 – глубиномер, 7 – плоские губки, 8 – шкала штанги.

1. По нониусу (ШЦ).
2. С круговой шкалой в форме поворотного устройства индикации (ШИК).
3. С цифровым устройством (ШЦЦ). Такие приборы могут подключаться к компьютеру.

Инструменты типа ШЦ производятся в 1 и 2 классе точности, где значение отсчета может варьироваться в пределах 0,05-0,1 мм. Их используют для установления линейных размеров предметов и осуществления разметки. Благодаря вспомогательной шкале есть возможность определять наиболее точное количество долей деления как наружных, так и внутренних размеров единицы. Выделяют ШЦ-I (приборы с двухсторонним расположением губок и отсчетом, применяемые для измерения прямых замеров и глубины), ШЦ-II и ШЦ-III (инструменты с двух- и односторонним размещением губок, используемые для обозначения замеров и нанесения разметок).

Инструменты ШИК производятся в 4-х исполнениях с разными диапазонами измерения. Применяют такие приборы, когда отсчет по ШЦ затруднен или определяет размеры неточно. Отчетные инструменты индикаторного типа позволяют совмещать стрелки с нулевым делением шкалы.

Рисунок 3. Двухсторонний штангенциркуль: 1 – штанга, 2 – рамка, 3 – зажим, 4 – нониус, 5 – поверхность с делениями, 6 – глубиномер, 7 – кромочная поверхность губки, 8 – плоские губки, 9 – шкала штанги.

Цифровое устройство позволяет не только упростить процесс измерения, но и выполнять следующие функции:

1. Отображать установленные данные в цифровом коде с указанием знака.
2. Фиксировать результаты последних замеров.
3. Осуществлять установку с нуля.
4. Переводить информацию в любую систему измерения.
5. Подключаться к ПК, что позволяет обрабатывать и сохранять полученные результаты.

Маркировка приборов ШЦЦ подразумевает в первую очередь указание типа, после этого идет конструкция и диапазон замеров, а в скобках указывается дискретность отсчета.

Деревянные штангенциркули использовались уже в начале XVII века.

Например, металлические штангенциркули 18 века с крупной шкалой делений. Первые настоящие штангенциркули с нониусом появились только в конце XVIII века в Лондоне

Самый старый из них относится к началу – середине 19 века.

Приблизительно с середины 19 века штангенциркули начали выпускать в промышленных объёмах и устанавливать на них нониус для повышения точности измерений. Штангенциркули практически не изменялись по своей сути, а отличались друг от друга только способом и временем изготовления.

Столь древний измерительный прибор, конструкция которого практически не претерпела каких-либо существенных изменений за все эти века, служит эталоном технического совершенства и заслуживает максимум почтения пред гением человеческой мысли. Вряд ли можно подсчитать, сколько экземпляров штангенциркуля находится сейчас в употреблении.

В немецком языке штангенциркулем (Stangenzirkel) называется циркуль для начертания окружностей и дуг больших радиусов. По-немецки штангенциркуль называется Messschieber или Schieblehre — соответственно, «раздвижной измеритель» или «раздвижная линейка».

Разновидность штангенциркуля, оснащённая глубиномером на профессиональном сленге называется «Колумбус» или «Колумбик». Это название произошло от «Columbus» — производителя измерительного инструмента, такой штангенциркуль массово поставлялся в СССР под этой маркой.

В авиационной промышленности такие штангенциркули назывались «Маузер», по причине того что штангенциркули повышенного качества поставлялись в СССР фирмой «Маузер».

Следует отметить, что современный штангенциркуль – это лишь усовершенствованный, в соответствие с новыми технологиями,

аналог того самого первого инструмента конца восемнадцатого века.

Нониус был изобретен Португальским математиком Педру Нунишем.

В то время, он работал над изобретением навигационного прибора, однако принцип, выработанный при этом, основанный на том, что человеческий глаз точнее определяет совпадение делений на шкалах, нежели относительное положение одного деления между двумя другими, лег в основу нониуса, названного в его честь.

Современную конструкцию шкалы нониуса придумал французский математик Пьер Вернье в 1631 году, поэтому, в честь него, нониус также называют «верньер».

Интересным является тот факт, что в немецком языке словом Stangenzirkel называют циркуль, применяемый для начертания окружностей и дуг больших радиусов. По-немецки, штангенциркуль называется Messschieber («раздвижной измеритель») или Schieblehre («раздвижная рейка»).

рис. =Штангенциркуль без нониуса. Германия, XIX век.=

В СССР, на профессиональном сленге разновидности штангенциркулей, массово поставляемые под марками «Columbus» и «MAUSER», приобрели соответствующие нарицательные имена.

Таким образом, «Колумбус» или «Колумбик» — это разновидность штангенциркуля, оснащенная глубиномером, а «Маузер» — штангенциркуль повышенного качества для авиационной промышленности.

RS Компоненты | Промышленные, электронные продукты и решения

Компоненты РС | Промышленные, электронные продукты и решения

• Поддержка
• Откройте для себя
• для вдохновения
• Найдите местное отделение

Разделы нашей продукции:

• Аккумуляторы и зарядные устройства
• Соединители
• Дисплеи и оптоэлектроника
• Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
• Пассивные компоненты
• Блоки питания и трансформаторы
• Raspberry Pi, Arduino и средства разработки
• Полупроводники

• Механизм автоматизации и управления
• Кабели и провода
• Корпуса и серверные стойки
• Предохранители и автоматические выключатели
• HVAC, вентиляторы и управление температурным режимом
• Освещение
• Реле и формирование сигналов
• Переключатели

• Доступ, хранение и обработка материалов
• Клеи, герметики и ленты
• Подшипники и уплотнения
• Инженерные материалы и промышленное оборудование
• Застежки и крепления
• Ручной инструмент
• Механическая передача энергии
• Сантехника и трубопровод
• Пневматика и гидравлика
• Электроинструменты, Пайка и сварка

• Компьютеры и периферия
• Уборка и техническое обслуживание помещений
• Офисные принадлежности
• Средства индивидуальной защиты и рабочая одежда
• Безопасность и скобяные изделия
• Безопасность сайта
• Испытания и измерения

Советы и рекомендации по штангенциркулю | Современный механический цех

Опубликовано 16. 09.2009

Штангенциркули, которые могут быть нониусными, циферблатными или цифровыми, являются универсальными инструментами для основных измерений длины. Их можно использовать в цеху, в инспекционной комнате или даже дома любителями.

ИНЖИР. 1 — Этот датчик используется для измерения наружного диаметра.

ИНЖИР. 2 — Этот датчик используется для измерения внутреннего диаметра.

ИНЖИР. 3 — Этот датчик используется для измерения шага.

ИНЖИР. 4 — Этот датчик используется для измерения глубины.

ИНЖИР. 5. Чтобы измерить межосевое расстояние между двумя отверстиями одинакового диаметра, используйте внутренние губки для измерения диаметра одного из отверстий.

ИНЖИР. 6. Чтобы измерить расстояние между центрами двух отверстий одинакового диаметра, используйте внутренние губки для измерения расстояния между дальними поверхностями двух отверстий.

Предыдущий Следующий

Джордж Шютц

Директор прецизионных измерительных приборов, Махр Инк.

Поделиться

Читать дальше

• Как пассивировать детали из нержавеющей стали
• Открыть собственный механический цех? Вот совет о том, как начать с малого
• Обработка Вопросы? Спросите Эксперта

Все мы знакомы с универсальностью штангенциркулей — нониусных, циферблатных или цифровых. В цеху, в контрольной комнате или даже у домашнего любителя штангенциркуль — это быстрый и простой в использовании инструмент для основных измерений длины.

Хотя штангенциркуль является универсальным инструментом, он не является одним из самых точных. Требуются навыки для позиционирования и интерпретации результатов измерений. По мере того, как пользователь развивает свое «чувство» инструмента, результаты измерений становятся более последовательными.

Даже цифровой штангенциркуль, который устраняет большую часть догадок при считывании измеренного значения, требует навыков со стороны пользователя, чтобы правильно применить инструмент к измеряемому размеру. Губки штангенциркуля должны быть квадратными или перпендикулярными детали. Их нужно крепко прижимать к детали, но не до такой степени, чтобы они отклонялись. Деталь следует держать как можно ближе к корпусу измерительного инструмента.

1. Закройте штангенциркуль так, чтобы губки оказались вместе, и «обнулите» дисплей. Затем несколько раз откройте и закройте зажимы, проверяя повторение установки нуля. Если есть разница в нескольких отсчетах, повторно обнулите и повторите попытку, пока не убедитесь, что имеется хорошее условие нуля.
2. Измерьте деталь. Здесь оператор может влиять на измерение. Убедитесь, что штангенциркуль параллелен линии измерения (губки штангенциркуля перпендикулярны измеряемой поверхности). На детали с параллельными поверхностями это выглядит довольно просто, но для внешнего диаметра требуется больше внимания. Как и при проверке нулевого повторения, проверьте измерение, повторив его пару раз, чтобы убедиться, что измерение правильное.
3. Если вы удовлетворены результатом измерения, снимите деталь и вернитесь назад и проверьте ноль. Как и при установке нуля, убедитесь, что это повторяется. Непреднамеренное обнуление во время измерения или загрязнение могут указывать на неповторяющееся состояние.

Как показано на рисунках с 1 по 4 выше, почти каждый, кто когда-либо пользовался штангенциркулем, знаком с четырьмя основными проверками, для которых предназначен штангенциркуль: снаружи, внутри, шаг и глубина

иметь возможность производить сложные измерения. Электронный цифровой штангенциркуль можно обнулить в любой точке, поэтому вы можете использовать его для выполнения некоторых арифметических действий, необходимых для расчета результатов измерения. Например, для измерения межосевого расстояния между двумя отверстиями одинакового диаметра можно использовать следующую процедуру:

1. С помощью внутренних губок измерьте диаметр одного из отверстий (рис. 5). Прежде чем вынуть штангенциркуль из отверстия, нажмите кнопку, чтобы обнулить штангенциркуль, пока он настроен на диаметр отверстия.
2. Продолжая использовать внутренние кулачки, измерьте расстояние между дальними поверхностями двух отверстий (Рисунок 6). Показанием штангенциркуля будет расстояние между центрами двух отверстий.

Как и любой измерительный инструмент, к штангенциркулю следует относиться бережно и с уважением. Не используйте его для целей, для которых он никогда не предназначался (например, для разборки вещей). Протирайте его после использования и не бросайте на верстак. В случае штангенциркулей с часовым механизмом будьте особенно осторожны с грязью, которая может скапливаться на рейке и искажать измерения. Храните штангенциркуль в футляре. Если он будет там какое-то время, нанесите тонкий слой масла на губки, чтобы предотвратить коррозию.

Чаще проверяйте суппорт на износ, а также на наличие заусенцев и царапин на губках и контактных поверхностях. Простой способ сделать это — провести эталонным диском по кулачкам, проверяя износ или конусность. Штангенциркуль следует калибровать не реже одного раза в год — чаще при интенсивном использовании или при наличии нескольких пользователей одного и того же инструмента.
