Источник питания уип электроника производство ссср – Универсальный источник питания типа УИП-1

Содержание

Универсальный источник питания типа УИП-1

Мощный бестрансформаторный блок питания

1 od 5 Мощный бестрансформаторный блок питания Заманчивая идея избавиться от крупногабаритного и очень тяжелого силового трансформатора в блоке питания усилителя мощности передатчика, давно озадачивает

Подробнее

Инструкция по эксплуатации

Инструкция по эксплуатации лабораторных блоков питания MAISHENG серии MS Оглавление 1. Краткое содержание 2 2. Технические характеристики 2 3. Описание элементов и функций 2 4. Особые указания 3 5. Техническое

Подробнее

руководство по эксплуатации

ИСТОЧНИК ПИТАНИЯ СТАБИЛИЗИРОВАННЫЙ ИПС-500-220В/220В-2А-D ИПС-500-220В/110В-4А-D ИПС-500-220В/60В-8А-D ИПС-500-220В/48В-10А-D ИПС-500-220В/24В-15А-D AC(DC)/DC руководство по эксплуатации СОДЕРЖАНИЕ 1.

Подробнее

двойной триод с отдельными катодами

6Н9С двойной триод с отдельными катодами Основные размеры лампы 6Н9С. Общие данные Двойной триод 6Н9С предназначен для усиления напряжения низкой частоты. Применяется в предварительных каскадах усилителей

Подробнее

1 ОБЩИЕ ПОЛОЖЕНИЯ 2 ОЪЕКТ АТТЕСТАЦИИ

1 ОБЩИЕ ПОЛОЖЕНИЯ 1.1 Настоящая программа и методика первичной и периодической аттестации устанавливает объем и последовательность проведения аттестации Установки автоматической для проверки изоляции «НЕВА-Тест

Подробнее

ГЕНЕРАТОР ПОИСКОВЫЙ ГП-300

ГЕНЕРАТОР ПОИСКОВЫЙ ГП-300 ПАСПОРТ ТЕХНИЧЕСКОЕ ОПИСАНИЕ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ООО «КВАЗАР» г.уфа СОДЕРЖАНИЕ 1.ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ… 3 2.ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ… 3 3. СОСТАВ ИЗДЕЛИЯ…

Подробнее

Лабораторная работа «Мостовые измерения»

Лабораторная работа «Мостовые измерения» Измерительный мост Измерительным мостом называется электрический прибор для измерения сопротивлений, ёмкостей, индуктивностей и других электрических величин. Мост

Подробнее

Электрическая схема соединений

3.1 Лабораторный практикум 3 ДИДАКТИЧЕСКИЕ МАТЕРИАЛЫ Основная часть курса в разработке. Лабораторная работа 1 Снятие угловых характеристик синхронного генератора Электрическая схема соединений Обозначение

Подробнее

1 Цель работы. 2 Ключевые положения

Лабораторная работа 1.1а Исследование работы выпрямительного устройства 1 Цель работы 1. Изучение принципов структурного, функционального, схемотехнического построения и функционирования выпрямительных

Подробнее

ПРИБОР ГРОМКОГОВОРЯЩЕЙ СВЯЗИ ПГС-3

ОКП 66 5231 0900 02 ПРИБОР ГРОМКОГОВОРЯЩЕЙ СВЯЗИ ПГС-3 Техническое описание и инструкция по эксплуатации АЛП2.142.002 ТО Содержание АЛП2.142.002 ТО 1. НАЗНАЧЕНИЕ… 3 2. ТЕХНИЧЕСКИЕ ДАННЫЕ… 3 3. СОСТАВ

Подробнее

Элементы электрических цепей

Элементы электрических цепей Элементы цепи Соединительные элементы (провода) Сопротивление (резистор) Реостат (переменный резистор) Конденсатор Соединительные элементы, показывают на схеме точки, потенциалы

Подробнее

ФОРМА ОПИСАНИЯ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

ФОРМА ОПИСАНИЯ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ Источники питания постоянного тока АТН-1323, АТН-1333, АТН-1335, АТН-1336, АТН-133 8, АТН-1339, АТН-2333, АТН-2335, АТН-2336, АТН-2353, АТН-3333, АТН-3335, АТН-3336,

Подробнее

Блок питания БП5В0,2А

Блок питания БП5В0,2А Руководство по эксплуатации ЕСАН.426479.027РЭ Редакция 103-01 МНПП САТУРН, 2015 г. Настоящее руководство по эксплуатации (РЭ) предназначено для ознакомления с принципом действия,

Подробнее

ЛАМПЫ ЭЛЕКТРОННЫЕ МАЛОМОЩНЫЕ

Elec.ru Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т С О Ю З А С С Р ЛАМПЫ ЭЛЕКТРОННЫЕ МАЛОМОЩНЫЕ МЕТОД ИЗМЕРЕНИЯ НАПРЯЖЕНИЯ ГУДЕНИЯ ГОСТ 19438-11 75 Издание официальное ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ

Подробнее

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ -2- Распаковка и Установка Хотя распаковка и установка не является сложным занятием, стоит потратить несколько минут вашего времени, чтобы прочитать это руководство для правильной

Подробнее

Работа выхода электрона из металла

Московский государственный университет им. М.В.Ломоносова Физический факультет Кафедра общей физики Л а б о р а т о р н ы й п р а к т и к у м п о о б щ е й ф и з и к е (электричество и магнетизм) Козлов

Подробнее

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ ФОРМУЛЫ

На рисунке показана цепь постоянного тока. Внутренним сопротивлением источника тока можно пренебречь. Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать (

Подробнее

Мобильный источник постоянного тока

Диапазон входного напряжения трехфазной сети 7 В Частота входного напряжения 7 6 Гц Суммарная выходная мощность по двум каналам квт (при U вых = 9 В) Суммарный выходной ток нагрузки по двум каналам 8 А

Подробнее

Назначение и область применения.

) КОЛУКСКИЙ цсм» 1 МОРОЗОВ в.п. 2005 г. Генератор сигналов низкочастотный ГЭ-123 Внесен в Государственный реестр средств измерений. Регистрационный номер 11189-88 Взамен 5459-76 Выпускается по ГОСТ 22261-94

Подробнее

Типовые схемы ламповых стабилизаторов

Типовые схемы ламповых стабилизаторов Схемы стабилизаторов напряжения отечественных ламповых измерительных приборов. Рис.6.39-6.45 с комментариями из книги Бонч-Бруевича «Применение электронных ламп в

Подробнее

Усилитель мощности на лампах ГУ-46

RU9AJ «КВ и УКВ» 5 2001г. Усилитель мощности на лампах ГУ-46 У коротковолновиков приобретает все большую популярность стеклянный пентод ГУ-46, на которых RU9AJ построил мощный усилитель на все любительские

Подробнее

У Р П С 20 П А С П О Р Т. ООО «Р-Сиб». 2010г.

У Р П С 20 У С Т Р О Й С Т В О П И Т А Ю Щ Е Е Р Е Н Т Г Е Н О В С К О Е С Р Е Д Н Е Ч А С Т О Т Н О Е П А С П О Р Т ООО «Р-Сиб». 2010г. С о д е р ж а н и е 1. НАЗНАЧЕНИЕ…3 2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ…3

Подробнее

docplayer.ru

Универсальный источник питания УИП Электроника 1979 г В отличном рабочем состоянии!

Параметры:

Состояние :
б/у

Наличие :
в наличии

Техническое состояние :
исправное

Гарантия :
гарантия от продавца

Тип сделки:

Предоплата

Способы оплаты:

Стандартный банковский перевод

Доставка:

Новая почта по городу: 50 грн. по стране: 50 грн.

Ставок пока нет.

newauction.com.ua

Источники питания

Автотрансформатор регулировочный бытовой «АРБ-250» выпускался Московским электрозаводом имени Куйбышева (Раменский филиал) с I-кв 1972 года.

Автотрансформатор »АРБ-250» предназначен для ручного поддержания напряжения в 220 вольт при изменении сетевого напряжения в пределах 150-250 В. Мощность в нагрузке не более 250 Вт.

Литература:

  1. Инструкция по эксплуатации на автотрансформатор — «АРБ-250».
  2. Паспорт на — «АРБ-250» (Юбилейный). К какому юбилею приурочен выпуск автотрансформатора инструкция которого приведена справа выяснить пока не удалось



Автотрансформатор регулировочный — «АРБ-400» выпускался Производственным объединением «Эльво» с 1989 год.

Автотрансформатор служит для относительного поддержания стабильного напряжения в 220 вольт при медленных изменении напряжения электрической сети от 150 до 250 вольт, при мощности в нагрузке
до 400 ватт. Индикатором напряжения 220 вольт являются светодиоды, которые перестают светиться. Если напряжение в сети меньше нормы загорается левый светодиод, больше — правый. Автотрансформатор можно использовать для питания любой элетротехнической и радиотелевизионной аппаратуры.

Блок питания «Кварц БП-1» выпускал Кыштымский радиозавод с 1978 года.

Блок питания »Кварц БП-1» предназначен для питания транзисторных радиоприёмников типа »Кварц» или аналогичных, рассчитанных на питание от источника постоянного тока на одно из питающих напряжений 9, 6 или 4,5 вольт мощностью до 0,6 ватта и имеющих контактное устройство для подключения элементов питания типа »Крона» или гнездо для подключения внешнего источника питания в стационарных условиях. Питается блок питания от сети переменного тока напряжением 220 В. БП с выходным напряжением 9 вольт выполнены с колодкой питания типа »Крона», с напряжением 4,5 и 6 В со штеккером типа »ШС». Номинальный ток в нагрузке 9 В/30 мА. 6 В/45 мА. 9 В/60 мА. Максимальный ток: 100/100 и 70 мА соответственно. Монтаж элементов — печатный, корпус БП из пластмассы.

Литература:

  1. Электрическая схема блока питания Кварц БП-1.

Блок питания «Россия» БП 303-1 выпускался Челябинским радиозаводом «Полёт» с 1996 года.

Блок питания «Россия» БП 303-1 предназначен для питания через него от сети переменного тока аппаратуры, потребляющей при напряжении 6 В ток не более 0,12 А.

Литература:

  1. Инструкция по эксплуатации

Блок питания «Электроника Д2-10М» выпускался Николаевски трансформаторным заводом с 1988 г.

Блок питания »Электроника Д2-10М» предназначен для питания арифметических электронных клавишных вычислительных машин (калькуляторов). Номинальное выходное напряжение 5,4 В. Максимальный ток в нагрузке — 90 мА. Габариты блока питания — 93х48х36 мм. Его масса 180 гр.

Литература:

  1. Инструкция и схема БП.



Блок питания БПК-0,8-78У3 предназначен для питания звуковых киноустановок типа КН и «Украина» от однофазной сети переменного тока, при номинальном напряжении сети 220В и частоте 50 или 60 Гц.

Блок питания обеспечивает на выходе переменные токи напряжением 220; 34,5; 4В или 220; 31,5; 4В, а также постоянный ток напряжением 5,5В для питания звукочитающей лампы.

Фотоальбом

Подробнее…

Блоки питания «БП-9/5», «БП-12/5», «БП-12/10». Выпуск с 1970 года.

Унифицированные стабилизированные блоки питания предназначены для питания постоянным стабилизированным напряжением 9 или 12 В портативных магнитофонов или радиоприёмников. Блоки имеют одинаковую конструкцию и сходную электрическую схему. Отличие только в габаритах силового трансформатора и соответственно габаритах футляров, массе блоков питании и их мощности.

Литература:

  1. Инструкция по эксплуатации и электрическая схема стабилизированных блоков питания «БП-9/5», «БП12/5».

Зарядное устройство «Электроника ЗУ-04» выпускало Ставропольское ООО «ДиК» с 1990 года.

Зарядное устройство »Электроника ЗУ-04» предназначе но для зарядки аккумуляторов типоразмера »А-316». За рядка может осуществляться парно, то есть или два аккумулятора или четыре. Ток заряда на каждом из аккумуляторов — 75 мА. Время заряда выбирается в зависимости от заряжаемых аккумуляторов, но не более 12 ч.

Источник питания постоянного тока «Б5-10» выпускался с 1972 года.

Источник питания постоянного тока »Б5-10» предназначен для питания радиоэлектронных устройств стабилизированным напряжением постоянного тока. Выходное напряжение регулируется ступенчато и плавно от 0 до 300 вольт при токе нагрузки до 0,3 ампера. Подробнее смотрите в кратком техническом описании и инструкции на источник питания.

Литература:

  1. Инструкция на источник питания

Источник питания постоянного тока «Б5-7» выпускался 1982 года.

Источник питания »Б5-7» предназначен для питания низковольтной радиоаппаратуры в процессе её настройки или производства. Выходное напряжение прибора ступенчато и плавно регулируется от 0 до 30 вольт при токе нагрузки до 3 ампер. Более подробно о ИП в кратком техническом описании и инструкции источника питания.

Литература:

  1. Краткое техническое описание и инструкция на БП

Стабилизатор напряжения «Вега-9» с 1986 года выпускал Таганрогский завод «Прибой» и другие заводы.

Стабилизатор напряжения »Вега-9» (СН-200) предназначен для питания стабилизированным напряжением телевизоров с потребляемой мощностью не выше 200 Вт. Стабилизатор автоматически поддерживает необходимое напряжение для телевизора в условиях, когда напряжение сети понижается или повышается относительно номинального. Стабилизатор обеспечивает нормальную работу телевизору и увеличение срока службы кинескопа и радиоламп. Допустимая выходная мощность стабилизатора: минимальная 100, максимальная 200 Вт. Допустимые колебания входного напряжения 154…253 В. Стабилизированное напряжение выхода 198…231 В. КПД стабилизатора 84%. Вес стабилизатора 3,4 кг.

Литература:

  1. Инструкция по эксплуатации и электрическая схема стабилизатора «Вега-9», завода Прибой.
  2. Инструкция по эксплуатации стабилизатора «Вега-9» другого завода.

Стабилизатор напряжения «СНБ-200» с 1967 года выпускал Завод «СевКавЭлектроприбор».

Стабилизатор напряжения бытовой »СНБ-200» предназначен для питания всех типов телевизоров стабильным напряжением в 220 вольт при потребляемой мощности не более 200 ватт. Выходное стабильное напряжение обеспечивается при колебаниях сетевого напряжения в пределах: 90…140 и 165…242 вольт для электрических сетей 127 и 220 вольт. Стабилизированное выходное напряжение при этом составляет 201 В на нижнем пределе и 228 В на верхнем. При снижении мощности в нагрузке до 150 ватт напряжение на нижнем пределе будет 215 В и 223 В на верхнем. Разными заводами страны по такой же конструкции и электрической схеме выпускались стабилизаторы «Эльбрус», «Эдельвейс», Берёзка» и несколько других, объединённых общим типом «СНБ-200».

Литература:

  1. Инструкция по эксплуатации стабилизатора напряжения «СНБ-200»

Стабилизатор напряжения »Вега-70» выпускался с I-кв 1972 года.

Стабилизатор напряжения »Вега-70» является модернизацией стабилизатора »Вега-3». Он предназначен для питания стабилизированным напряжением 220 В чёрно-белых телевизоров и другой аппаратуры с потребляемой мощностью до 200 Ватт.

Литература:

  1. Журнал «Радио» № 7 за 1972 год.

Стабилизатор напряжения УСН-200 «Таврия» с начала 1969 года выпускал Запорожский трансформаторный завод.

Стабилизатор предназначен для питания телевизоров и другой бытовой радиотехнической аппаратуры, потребляющей мощность не более 200 Вт от сети переменного тока напряжением 127 или 220 вольт. Выходное стабилизированное напряжение равно 220 В. Стабилизатор автоматически поддерживает необходимое напряжение и не требует контроля когда напряжение сети понижается или повышается. Рабочий диапазон входных напряжений 0,7…1,15 % от номинального. Уровень акустического шума 38 дБ. Мощность, потребляемая самим стабилизатором 45 Вт. Габариты стабилизатора 286x122x150 мм. Масса 5,6 кг.

Литература:

  1. Инструкция по эксплуатации стабилизатора

Стабилизатор напряжения УСН-200 «Таврия» с начала 1969 года выпускал Запорожский трансформаторный завод.

Стабилизатор предназначен для питания телевизоров и другой бытовой радиотехнической аппаратуры, потребляющей мощность не более 200 Вт от сети переменного тока напряжением 127 или 220 вольт. Выходное стабилизированное напряжение равно 220 В. Стабилизатор автоматически поддерживает необходимое напряжение и не требует контроля когда напряжение сети понижается или повышается. Рабочий диапазон входных напряжений 0,7…1,15 % от номинального. Уровень акустического шума 38 дБ. Мощность, потребляемая самим стабилизатором 45 Вт. Габариты стабилизатора 286x122x150 мм. Масса 5,6 кг.

Литература:

  1. Инструкция по эксплуатации стабилизатора

Стабилизированный блок питания «А-601» выпускался Рижским ЭМЗ с 1990 года.

Стабилизированный блок питания »А-601» обеспечивает ток не менее 200 мА, при выходном напряжении 4.5, 6, 9 и 12 В. Для подключения нагрузки используются зажимы. Сбоку расположен выключатель сети, в разъёме для подключения сетевого шнура имеется предохранитель. Выходное напряжение выставляется переключателем (перемычкой) сзади корпуса, а рядом с выходными зажимами находятся индикатор включения и индикатор перегрузки.

Литература:

  1. Инструкция и схема БП.



В. Даниель-Бек,
А. Воронин,
Н. Рогинская

До настоящего времени единственным источником электрического тока, пригодным для питания радиоприемников в неэлектрифицированных сельских местностях, служили батареи из гальванических элементов. Однако названные батареи обладают рядом недостатков, основным из которых является то, что из-за саморазряда такие источники тока могут сохраняться лишь ограниченное время и что напряжение на их зажимах при разряде нестабильно (оно снижается в процессе эксплуатации примерно на 50%).

В настоящее время у нас разработаны и осваиваются промышленностью новые источники питания для радиоустройств – термоэлектрогенераторы.

В данной статье дается описание принципа действия и устройства термоэлектрогенератора типа ТГК-3 мощностью 3 вт, предназначенного для питания сельских батарейных радиоприемников «Родина-47», «Родина-52», «Искра», «Таллин Б-2», «Тула» и т. п.

ПРИНЦИП РАБОТЫ ТЕРМОЭЛЕКТРОГЕНЕРАТОРА

Действие термоэлектрогенератора основано на использовании термоэлектричсского эффекта, сущность которого заключается в том, что при нагревании места соединения (спая) двух разных металлов между их свободнымн концами, имеющими более низкую температуру, возникает разность потенциалов, или так называемая термоэлектродвижущая сила (термо-ЭДС). Если замкнуть такой термоэлемент (термопару) на внешнее сопротивление, то по цепи потечет электрический ток (рис. 1). Таким образом, при термоэлектрических явлениях происходит прямое преобразование тепловой энергии в электрическую.

Величина термоэлектродвижущей силы определяется приближенно по формуле:

Е = а(Т1 – Т2)                                                       (1)

Здесь Е – термоэлектродвижущая сила в вольтах, Т1 и Т2 – соответственно температура нагретого и холодного (холодных концов) спая термопары, а – коэффициент термо-ЭДС, зависящий от природы обоих металлов, образующих данную термопару, и выражающийся в микровольтах на градус.

Рис. 1. Схема включения термопары

 Возьмем кольцевой проводник, состоящий из двух металлов А и Б (рис. 2), и нагреем места их соединения соответственно до температуры Т1 и Т2 так, чтобы Т1 было больше, чем Т2. В горячем спае такой термопары ток идет из металла Б в металл А, а в холодном спае из металла А в металл В. Принято считать в таком случае термоэлектродвижущую силу металла А положительной по отношению к металлу Б.

Все известные металлы можно расположить в последовательный ряд так, чтобы любой предыдущий металл имел положительную термоэлектродвижущую силу относительно последующего. Ниже приведены значения термоэлектродвижущей силы в милливольтах, развиваемой термопарой, в которой одним термоэлектродом служит указанный металл, а другим – платина, разность температур спаев которой равна 100° С (знаки «+» и « – », стоящие перед цифровыми данными термоэлектродвижущей силы, указывают полярность этой ЭДС относительно платины).

Сурьма                                            + 4,7
Железо                                            + 1,6
Кадмий                                            + 0,9
Цинк                                                + 0,7
Медь                                               + 0,74
Золото                                             + 0,73
Серебро                                           + 0 71
Олово                                              + 0,41
Алюминий                                        + 0,38
Ртуть                                                   0
Платина                                               0
Кобальт                                             - 1, 52
Никель                                              - 1,64
Константан (сплав меди и никеля)      - 3,4
Висмут                                              - 6,5

По приведенным выше данным легко подсчитать термоэлектродвижущую силу, развиваемую термопарой, составленной из любых указанных в таблице металлов. Она будет равна алгебраической разности термоэлектродвижущих сил двух термоэлектродов, для каждого из которых эта величина дается относительно платины. Так, например, термоэлектродвижущая сила пары висмут – сурьма , составит +4,7- ( – 6,5) = 11,2 мв,
а пары железо – алюминий +1,6 –– (+ 0,38) = 1,22 мв.

Рис.2. Кольцевой проводник, составленный из двух разных металлов

 Если температуру холодного спая термопары поддерживать постоянной, термоэлектродвижущая сила будет изменяться приблизительно пропорционально изменению температуры горячего спая. Это дает возможность применять термопары для измерения тсмпературы.

Наряду с использованием термоэлектрических явлений для измерительных целей, начиная с середины прошлого столетия, делались многочисленные попытки применить термоэлементы для энергетических целей, т. е. использовать батареи из последовательно соединенных термоэлементов в качестве источников электрической энергии. На рис. 3 показано схематическое устройство термобатареи.



Рис. 3. Схематическое устройство термобатареи

 Такой агрегат может найти практическое применение, если он будет обладать достаточно высоким коэффициентом полезного действия и сохранять свои свойства при длительной эксплуатации. Однако по причинам, о которых будет сказано дальше, до последнего времени не удавалось создать термоэлектрогенератор, удовлетворяющнй таким требованиям.

КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ ТЕРМОЭЛЕКТРОГЕНЕРАТОРА

Вследствие несовершенства нагревательных устройств далеко не вся тепловая энергия топлива поступает к горячим спаям термоэлементов. Кроме того, вследствие теплопроводности термоэлектродных материалов значительная часть тепла бесполезно расходуется, уходя от нагревателя через термоэлектроды к холодильнику. Наконец, не вся электрическая энергия, возникшая в результате термоэлектрического эффекта из тепловой энергии, отдается во внешнюю цепь. Часть этой энергии расходуется на преодоление внутреннего сопротивления термоэлемента. Поэтому полный КПД термогенератора получается низким.

Для увеличения термоэлектрического КПД, представляющего отношение отдаваемой термоэлектрогенератором электрической энергии к той части тепловой энергии, которая поступает к горячим спаям термоэлементов, следует стремиться:

1) повысить возможно более перепад температур между горячим и холодным спаями термоэлемента, т. е. работать при возможно более высокой температуре горячего спая, которая лимитируется температурами плавлении и жаростойкостью термоэлектродных материалов;

2) подбирать термоэлектродные материалы, развивающие в паре максимально высокую термоэлектродвижущую силу;

3) подбирать термоэлектродные материалы, у которых отношение средней теплопроводности к средней электропроводимости будет возможно меньшим.

Чисто металлические пары создают малую термоэлектродвижущую силу, поэтому КПД таких пар весьма низок (равен долям процента). Более высокие термо-ЭДС создает ряд веществ с полупроводниковыми свойствами (некоторые сульфиды, окислы, интерметаллические соединения). Но для этих веществ отношение средней теплопроводности к средней электропроводности бывает обычно выше, чем для чистых металлов. Однако термо-ЭДС некоторых полупроводниковых материалов настолько высока, что КПД термоэлементов, составленных. из подобных материалов, получается больше, чем в случае типичных металлов.

Применение веществ с полупроводниковыми свойствами затрудняется чрезвычайной хрупкостью этих веществ, легкой их окисляемостью, трудностью создания в горячем и холодном спаях контактов, устойчивых в условиях эксплуатации, а также сложностью технологии изготовления из этих материалов термоэлектродов с однозначными характеристиками. Из изложенного видно, что создать термоэлементы с достаточным КПД и с высоким сроком службы очень сложно. Этим и объясняются неудачные результаты многочисленых прежних попыток создания термоэлектрогенератора, приемлемого для энергетических целей.

Благодаря развитию отечественной науки и техники в настоящее время удалось построить пригодные ддя практики термоэлектргенераторы типа ТГК-3, которые имеют приемлемый (хотя и не очень высокий) КПД и достаточно высокий срок службы. Характеристики этого термоэлектрогенератора отнюдь не являются предельными. Надо полагать, что советские ученые дальнейшими своими работами достигнут значительного повышения этих характеристик.

 Рис. 4. Устройство термоэлектрогенератора ТГК-3

КОНСТРУКЦИЯ ТЕРМОЭЛЕКТРОГЕНЕРАТОРА ТГК-3

Термоэлектрогенератор ТГК-3 предназначен для питания индивидуальных радиоприемников в неэлектрифицированных местностях, где применяется керосиновое освещение. Поэтому в качестве источника тепловой энергии для термоэлектрогенератора было решено использовать обычную керосиновую лампу-«молнию» служащую одновременно и для целей освещения. Таким образом, термоэлектрогенератор ТГК-3 не требует специальных затрат топлива для своей работы.

В заголовке статьи показан внешний вид термоэлектрогенератора ТГК-3, а на рис.4 — его схематическое устройство. Лампа, обогревающая термоэлектрогенератор, имеет укороченное стекло без верхней цилинрической части. Внутрь этого стекла, непосредственно над пламенем лампы, входит нижняя часть металлического теплопередатчика, имеющего форму многогранной призмы 1. На боковой поверхности верхней части этого теплопередатчика, выступающей над стеклом, расположены блоки термобатареи 2.

Для использования теплопередачи не только путем лучеиспускания от пламени, но и путем конвекции теплопередатчик снабжен несколькими продольными каналами. По этим каналам горячие газы (продукты сгорания в смеси с избыточным воздухом) поступают в вытяжную трубу 3, расположенную над теплопередатчиком. Для охлаждения холодных спаев термоэлементов к внешним поверхностям блоков прижаты металлические радиаторные ребра 4. Таким образом здесь осуществляется воздушное охлаждение.

Термоэлектрогенератор имеет две самостоятельные термобатареи, состоящие из большого числа последовательно соединенных элементов. Одна из них, дающая напряжение 2 в при токе 2 а, служит для питания анодных цепей приемника через вибропреобразователь, и вторая, дающая такое же напряжение при токе 0,5 а — для питания нитей накала. Кроме того, накальная батарея имеет отвод на 1,2 в (при токе 0,36 а). Спаи термоэлементов электрически изолированы от нагревателя и от ребер.

По сравнению с сухими элементами и батареями, применяемыми в настоящее время для питания радиоприемников, термоэлектрогенератор имеет ряд важных преимуществ.

С экономической точки зрения одним из преимуществ является резкое уменьшение расхода цветных металлов. Кроме того, следует отметить, что термоэлектрогенератор может неограниченно долго храниться в нерабочем состоянии и обладает длительным сроком службы в условиях эксплуатации; он устойчив в работе, дает стабильное напряжение и не боится коротких замыканий. Так же как и сухие элементы и батареи, термоэлектрогенератор не требует специального ухода.

В настоящее время промышленность приступила к серийному выпуску термоэлектрогенераторов типа ТГК-3.

Журнал «Радио», №2, 1954 г., стр. 24

www.radionic.ru

Блог :: Статьи :: Управляемые источники питания

Введение

Стремительное развитие современной электроники ведёт к расширению диапазона направлений промышленной, инженерной и исследовательской деятельности, в которых требуется электропитание с регулируемыми параметрами электрической энергии. Зачастую необходимо управление не только током и напряжением, но и решение более сложных задач, например, таких, как стабилизация мощности, дозирование электроэнергии или формирование напряжения заданной формы. Для решения этих, а также целого ряда других задач используются управляемые источники питания (УИП).

УИП находят применение в обширном ряду приборов и оборудования для промышленной автоматизации. Это приборы для контроля и управления различными объектами и процессами, комплексы метрологической, контрольно-испытательной аппаратуры. Аппаратура подобного класса предъявляет весьма высокие требования к параметрам электрической энергии, гибкости в применении источников питания, наличию цифровых интерфейсов для удалённого управления.

Сферы применения

Одно из направлений для применения источников питания – построение зарядных устройств для аккумуляторных батарей. При заряде аккумуляторной батареи требуется формирование стабильного тока заряда. Этот параметр зависит от типа и ёмкости батареи, а также от выбранного метода заряда. Например, ток при ускоренном заряде батареи может в два и более раз отличаться от тока заряда в нормальном режиме.

Ввиду того, что номенклатура типов и ёмкостей аккумуляторных батарей, а также режимов их эксплуатации крайне широка, не всегда удастся к каждой подобрать требуемый источник с фиксированными параметрами. Лучшее решение в данной ситуации – это применение управляемых источников питания.

Еще одно направление, где используются УИП, – приборы для промышленного производства. Гальванические ванны, двигатели постоянного тока, соленоиды, лазеры, газоразрядные и светодиодные лампы – это далеко не полный список оборудования, где требуется регулируемое электропитание.

Зарубежные производители УИП

На мировом рынке управляемые источники питания предлагаются большим количеством фирм-производителей. Остановимся на тех из них, продукция которых активно продвигается на российский рынок.

Довольно широкую номенклатуру УИП предлагает немецкая компания

Первыми в линейке продукции этой фирмы стоят приборы серии PS800R, обладающие базовым набором характеристик. В эту серию входят преобразователи с выходной мощностью от 320 Вт до 5 кВт. Входное переменное напряжение 90-264 В, имеется активный корректор коэффициента мощности. Выходное напряжение регулируется в пределах нескольких диапазонов (в зависимости от типа ИП) от низковольтного 0…16 В, до 0…500 В. Управление напряжением осуществляется только внешним аналоговым сигналом, регулировка тока отсутствует. PSI 800 R – более продвинутая версия этих ИП, снабженная дисплеем и несколькими клавишами, с помощью которых осуществляется управление током и напряжением. Конструктивно ИП выполнены в форм факторе «wall-mounted», то есть для монтажа на поверхность.

Более интересные серии EA-PS 9000 и EA-PSI 9000, которые включает в себя УИП с выходной

мощностью 1000, 1500, 3000, 6000, 9000Вт и выходным напряжением из ряда диапазонов от 0…32 до 0…720 В. Регулировка выходного напряжения, тока и мощности может осуществляться как аналоговым сигналом, так и с использованием встроенных органов управления. Имеется ряд опций, позволяющих управлять параметрами ИП с помощью компьютера по интерфейсам RS232, USB, CAN, Ethernet, GPIB, Profibus. ИП выполнены в стандартном конструктиве для установки в 19” стойку.



EA-PS 8000 2U (640-3000 Вт)

Также среди приборов производства Elektro-Automatic имеются лабораторные источники серий PS2000, PS3000, зарядные устройства серий BC500 (только для кислотных аккумуляторов), BC800R и BCI800R (несколько типов батарей).

Deutronic — еще одна немецкая компания, получившая признание и ставшая стандартом в мировой автомобильной промышленности благодаря своим зарядным устройствам, так же предлагает ряд высоко-ителектуальных УИП.

Серия D-IPS включает источники мощностью от 250 Вт до 1000 Вт и диапазоном регулировки напряжения от 0…16 до 0…125 В. Блоки этой серии отличает очень низкое энергопотребление в режиме ожидания, активный корректор мощности и ряд защит (короткое замыкание, перенапряжение, обрыв цепи, перегрев).

Все преобразователи в серии снабжены графическим дисплеем для вывода рабочей информации. Управление источниками возможно с помощью встроенных органов управления, а так же аналоговым или цифровым сигналом по интерфейсу RS232, опционально доступно управление по LAN или USB.

Конструктивно блоки питания сери D-IPS выполнены в виде модулей для монтажа на DIN-рейку.

Серии DXC3000/3 и DXC6000/3, включают изделия мощностью 3 кВт и 6кВт соответственно. Диапазоны регулировок выходного напряжения от 0…15 до 0…120 В. Блоки так же оборудованы продвинутыми системами защит (перенапряжения, перегрева), присутствует возможность управления с помощью встроенных органов управления или по аналоговому / цифровому сигналу.                                                                                                                                                                                                       Блоки данной серии подходят для использования в 19” распределительных шкафах.



DXC6000/3 (6 кВт)

Для лабораторного применения имеется источник DMAC4Q мощностью 1000 Вт. Диапазон регулировки выходного напряжения от 0 до 270 В переменного напряжения и от 0 до 380 В для постоянного напряжения.

DMAC4Q (1000 Вт)

Зарядные устройства серии DBL, мощностью от 800 Вт до 5,5 кВт, так же могут использоваться в качестве управляемых источников питания, что позволяет подобрать изделие с необходимым диапазоном регулировок напряжения на практически любую выходную мощность.

Powernet — финская компания, специализирующаяся на разработке и производстве источников питания. В номенклатуре изделий этой фирмы источники серий ADC4370, ADC7520, ADC7480. Эти модели ориентированы на использование в качестве зарядных устройств для аккумуляторных батарей и в зависимости от опций могут реализовывать стандартные алгоритмы заряда различных типов аккумуляторов. Максимальная выходная мощность этих ИП составляет 800, 1600 и 3000 Вт соответственно. Диапазон входных напряжений 55-264 В переменного или 78-340 В постоянного

напряжения. Выходное напряжение регулируется в пределах довольно широкого ряда диапазонов от 0…18 до 0…320 В. Регулировка значений выходного напряжения и тока осуществляется внешними аналоговыми сигналами или встроенными подстрочными резисторами. Возможность управлять выходными параметрами по цифровому интерфейсу отсутствует, что накладывает некоторые ограничения на области применения данных ИП. Конструктивно источники выполнены в виде модулей для монтажа на поверхность.

ADC7480 (3000 Вт)

Одним из признанных мировых лидеров в разработке и производстве источников питания является компания TDK-Lambda. Производитель предлагает большой выбор управляемых источников питания с огромным набором возможностей и параметров. Однако, впечатление от этого многообразия несколько омрачается ценой на данную продукцию. Тем не менее, в модельный ряд УИП TDK-Lambda входят источники серий Genesys и ZUP. Эти серии отличает внушительный набор мощностей от 200 Вт до 15 кВт и диапазонов выходных напряжений от 0…6 В до 0…600 В. Имеется возможность регулировать выходные параметры с использованием встроенных органов управления, внешних аналоговых сигналов и цифровых интерфейсов RS232, RS485. ИП выполнены в стандартном корпусе для установки в 19” стойку. К недостаткам этих ИП, пожалуй, можно отнести лишь сравнительно узкий диапазон входных напряжений 170-265 В, а так же обилие не всегда необходимых функций, за которые приходится платить.

Российский производитель УИП

В России, экспертом в разработке и производстве источников питания является компания ЭЛИМ. В сферу деятельности компании входит разработка и производство широкого класса преобразователей и источников питания. Существенную долю в общей номенклатуре производимой продукции занимают управляемые источники питания. Это приборы таких серий, как EL-SA, EL-SS, EL-F, EL-FA. Все перечисленные УИП разработаны и изготовлены в соответствии со стандартами безопасности UL 60950-1 st, CSA C22.2 No.60950-1 st, TUV EN 60950-1 st, IEC 60950-1 st , EMKO-TSE (74-SEC)207/94. Электромагнитная совместимость соответствует EN 55024 : EN 61000-4-2, 3, 4, 5, 6, 8, 11. Уровень радиопомех УИП удовлетворяет требованиям норм EN 55022 CLASS B : EN 61000-3-2.3 FCC CFR 47 PART 15 CLASS B, CNS 13438 CLASS B.

Источники имеют универсальный вход, то есть их можно питать как от постоянного напряжения в диапазоне 127-375В (EL-SA, EL-SS), 70-380В (EL-F), 80-369В (EL-FA), так и от переменного 90-264В(EL-SA, EL-SS), 55-264В (EL-F), 70-264В (EL-FA) . Схема плавного старта ограничивает броски тока (пусковой ток) по входу при включении. Для увеличения коэффициента мощности потребляемой из сети энергии УИП оборудованы активным корректором мощности.

Для обеспечения безопасности при эксплуатации и предотвращения аварийных ситуаций при возможных отказах оборудования, питающегося от УИП, источники снабжены несколькими видами защит. Защита от превышения напряжения отключает ИП при несанкционированном увеличении напряжения на выходе свыше 105…125 % от номинального значения. Защита по току обеспечивает ограничение тока нагрузки, тем самым предотвращая протекание сверхтоков при возникновении КЗ. Защита от перегрева отключает ИП при повышении его температуры свыше 95°С.

При применении УИП для питания оборудования, расположенного в удалении от источника питания, напряжение на нагрузке может оказаться ниже требуемого значения. Причиной этого является падение напряжения на проводах, существенно увеличивающееся при возрастании тока потребления и расстояния от источника до нагрузки. Для предотвращения влияния этих факторов на стабильность напряжения, источники питания, разработанные компанией ЭЛИМ, оборудованы схемой компенсации. Для использования схемы компенсации падения напряжения на проводах достаточно кроме двух силовых шин, дополнительно провести непосредственно от нагрузки еще пару сигнальных проводников и подключить их к специальным входам УИП.

Источники серии EL-SA имеют выходную мощность 1000 Вт. Модельный ряд представлен источниками четырех типов: EL-SA1000-12, EL-SA1000-24, EL-SA1000-36, EL-SA1000-48 с диапазонами регулирования выходного напряжения 0…14, 0…28, 0…42, 0…56 В соответственно.

Управление выходным напряжением и током может осуществляться с помощью встроенных органов управления, внешним потенциометром, внешним аналоговым сигналом. Выбрать режим внутреннего/внешнего управления можно с помощью встроенных переключателей.

Дополнительные возможности при построении систем электропитания могут быть получены с помощью параллельного или последовательного соединения нескольких УИП. Эти варианты включения могут использоваться для решения таких задач, как сокращение номенклатуры применяемых ИП, унификация, построение резервированных систем, модульное наращивание мощности или напряжения. Одним из преимуществ источников серии EL-SA является возможность их последовательного и параллельного соединения. УИП допускают параллельное включение до 4-х модулей с выравниванием токов, при этом общая выходная мощность будет равна суммарной мощности соединённых ИП, умноженной на 0,9. При      последовательном соединении общий максимальный уровень выходного напряжения не должен превышать 250 В.

Источники имеют дополнительные выходы +5В/0,5А и +12В/0,5А для питания вспомогательных схем или внешних вентиляторов. Также ИП оснащены схемой контроля выходного напряжения, формирующей сигнал «Power Good» при достижении им заданного уровня. Дополнительным плюсом является наличие «спящего режима» (standby), позволяющего экономить электроэнергию.

Конструктивно источники серии EL-SA выполнены в виде модулей размерами 127х295х40,6 мм, в зависимости от опций допускающих крепление на DIN-рейку или монтаж на поверхность.



EL-SS

Источники серии EL-SS выпускаются с выходной мощностью 2, 3, 4 кВт. Модельный ряд источников представлен весьма внушительным количеством типов с возможностью регулирования выходного напряжения в диапазонах от нуля до 14, 28, 42, 56, 84, 112, 168, 224 В. УИП серии EL-SS предоставляют большой выбор способов управления выходными параметрами (током и напряжением) в зависимости от вариантов исполнения (опций). Ток и напряжение можно регулировать с помощью внешнего аналового сигнала (опция Ai), встроенного цифрового энкодера, энкодера и цифровых интерфейсов RS232, RS485 (опции D2, D4). Для управления устройством с помощью компьютера из среды Windows, в комплект поставки входит программное обеспечение “EL-Control”. Также на передней панели ИП присутствует цифровая индикация тока и напряжения. ИП выполнены в стандартном конструктиве, предназначенном для монтажа в 19” стойку, высота 2U.

Источники серии EL-SS выпускаются с выходной мощностью 2, 3, 4 кВт. Модельный ряд источников представлен весьма внушительным количеством типов с возможностью регулирования выходного напряжения в диапазонах от нуля до 14, 28, 42, 56, 84, 112, 168, 224 В. УИП серии EL-SS предоставляют большой выбор способов управления выходными параметрами (током и напряжением) в зависимости от вариантов исполнения (опций). Ток и напряжение можно регулировать с помощью внешнего аналового сигнала (опция Ai), встроенного цифрового энкодера, энкодера и цифровых интерфейсов RS232, RS485 (опции D2, D4). Для управления устройством с помощью компьютера из среды Windows, в комплект поставки входит программное обеспечение “EL-Control”. Также на передней панели ИП присутвует цифровая индикация тока и напряжения. ИП выполнены в стандартном конструктиве, предназначенном для монтажа в 19” стойку, высота 2U.

Вид окна программы «EL-Control»

Источники серии EL-F выпускаются с выходной мощностью 800, 1600, 2400 Вт. Благодаря широкому диапазону регулировки выходного напряжения устройства данной серии, как правило, применяются в качестве лабораторных источников питания.

Модельный ряд включают устройства с диапазоном регулировки выходного напряжения от нуля до 80, 106, 160, 212, 240, 318В. Способы управления и дополнительные опции аналогичны серии EL-SS. ИП выполнены в стандартном конструктиве, предназначенном для установки на горизонтальную поверхность или в 19” стойку, высота 2U.

Для применения ИП в жестких условиях эксплуатации инженерами компании ЭЛИМ была разработана серия ЕL-FA. Это приборы, изготовленные с защитой от неблагоприятных внешних воздействий – усиленными элементами конструкции, пассивным охлаждением и многослойным лаковым покрытием, класс защищенности IP57. Источники серии имеют выходную мощность 3200 Вт. Модельный ряд источников представлен возможностью    регулирования выходного напряжения в диапазонах от нуля до 18, 36, 54, 72, 108, 156, 230, 320 В.

Варианты управления выходным напряжением\током, а также дополнительные опции аналогичны серии EL-SS. Установка блока возможна на горизонтальную поверхность или в 19″ стойку, высота 3U

Стоит отметить, что перечень и характеристики выпускаемой продукции ничем не уступают зарубежным аналогам, а наличие большого количества опций является существенным преимуществом для потребителя. Такой подход позволяет выбрать требуемую конфигурацию оборудования, не переплачивая за ненужные функции.

Инженерно-производственная база компании позволяет оперативно реагировать на потребности рынка управляемых источников питания, предлагая продукцию отвечающую мировым стандартам качества по гораздо более привлекательным ценам.

Благодаря наличию собственного сервисного центра на территории Российской Федерации, сервисное обслуживание, гарантийный/послегарантийный ремонт продукции ЭЛИМ проводится в кратчайшие сроки.

Заключение

Вне зависимости от выбранного производителя, управляемые источники питания предлагают широкие возможности при проектировании систем электропитания во множестве сфер применения. С развитием цифровых систем управления, интеграция подобных устройств в конечный продукт стала очень простой и беззатратной.

Благодаря многолетнему опыту и тесному сотрудничеству с зарубежными производителями силовой электроники, компания ЭЛИМ может предложить решение практически любой задачи электропитания для российского потребителя.

elim.ru

Назад в СССР – Блок питания своими руками

Приветствую Вас, господа МозгоЧины!

Вот решил показать вам свой блок питания, который я собрал своими руками, когда мне было как многим из вас 13 лет. Это были счастливые Восьмидесятые, мы после школы бегали на радио кружки, а вечерами, кое- как, сделав уроки, хватались за паяльник и собирали очередную самоделку, увиденную в каком-нибудь радиожурнале. Вот про одну из таких самоделок, я и хочу рассказать.

Сейчас конечно смешно говорить, что у меня в мои 13 лет не было фотоаппарата, и я не мог фотографировать процесс работы, но это так и было, поэтому я сейчас просто взял, и разобрал своё детище, и постарался, как можно детально всё сфотографировать, и заодно окунуться в воспоминания.

Вот так выглядит компоновка внутренностей

Это транзистор П213Б на радиаторе, кстати, один из популярных и ходовых транзисторов в то время

Это понижающий трансформатор, с 220 вольт до 15 вольт, ТВК-110-Л-2, применялся в выходном каскаде кадровой развёртке черно-белых ламповых телевизорах

Ещё вид сверху, где под электролитическим конденсатором видна монтажная плата

А вот и сама монтажная плата с разных сторон, монтаж навесной, снизу все радиодетали соединены проводами при помощи пайки

Это стрелочный прибор с построечным сопротивлением

В то время у меня не было компьютера и принтера, поэтому шкалу я рисовал сам, карандашом, хотя у меня до сих пор осталась эта привычка, вы наверно помните это по моей самоделке Перевоплощение стрелочного индикатора

Передняя панель изнутри: стрелочный прибор – индикатор напряжения, потенциометр — регулятор выходного напряжения, неоновая лампочка — индикатор включения, тумблер – выключатель и гнездо СГ-3 используется как выходной разъём

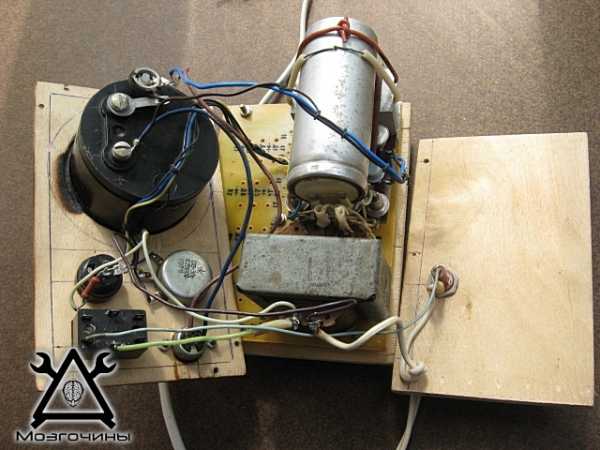

Общей вид в разборке

Нижняя панель  с ножками

Ножки сделаны из пробочек от зубных паст, я часто их использовал, удобно и симпатично

Задняя панель с предохранителем

Это штекер СГ-3 для подключения к блоку питания

Корпус сделан из фанеры и обожжен над газовой плитой.

Ну, вот на этом и всё.

Ах да, чуть не забыл, принципиальная схема этого блока питания



Ну, вот теперь точно всё. Надеюсь, я не утомил вас своим рассказом о такой старой и примитивной самоделке, надеюсь что кто-нибудь, что-нибудь для себя подчеркнёт из неё.

С уважением Mr. Ed
