Что такое вакуумно-люминесцентный индикатор ИВ-6. Каковы его основные технические характеристики. Где применяется индикатор ИВ-6. Какие существуют современные альтернативы ИВ-6. Как подключить и использовать ИВ-6 в электронных схемах.
Что представляет собой вакуумно-люминесцентный индикатор ИВ-6
ИВ-6 — это вакуумный люминесцентный семисегментный индикатор, предназначенный для отображения цифровой информации. Он относится к классу электровакуумных приборов и обладает следующими ключевыми особенностями:
- Зеленое свечение
- Семисегментная конструкция для отображения цифр от 0 до 9
- Наличие десятичной точки
- Индикация через боковую поверхность стеклянного баллона
- Гибкие выводы для подключения
Индикатор ИВ-6 был разработан в СССР и широко применялся в электронной аппаратуре 1970-80-х годов. Сегодня он представляет интерес в основном для любителей винтажной электроники.
Основные технические характеристики индикатора ИВ-6
Рассмотрим ключевые параметры и характеристики вакуумно-люминесцентного индикатора ИВ-6:
- Яркость свечения: 300-600 кд/м²
- Угол обзора: более 80°
- Напряжение накала: 1,2В (допустимый диапазон 1,0-1,35В)
- Ток накала: 50±5 мА
- Напряжение анодов и сетки: 27В в статическом режиме, до 60В в импульсном
- Ток анода-сегмента: до 0,5 мА в статике, до 2 мА в импульсе
- Суммарный ток анодов: не более 1,8 мА
- Ток сетки: до 10 мА в статике, до 45 мА в импульсе
- Наработка на отказ: 10000 часов
- Масса: 11 г
- Размер отображаемого знака: 11,2 x 6,9 мм
Как видно из характеристик, ИВ-6 обладает достаточно высокой яркостью, широким углом обзора и длительным сроком службы, что обусловило его популярность в свое время.
Области применения индикатора ИВ-6
Вакуумно-люминесцентный индикатор ИВ-6 нашел широкое применение в различных электронных устройствах и приборах, в частности:
- Цифровые часы и будильники
- Измерительные приборы (вольтметры, амперметры и др.)
- Радиоприемники и магнитофоны
- Калькуляторы
- Кассовые аппараты
- Панели управления бытовой техники
- Автомобильные бортовые компьютеры
Благодаря яркому свечению и хорошей читаемости ИВ-6 часто использовался в устройствах, где требовалось отображение цифровой информации в условиях различной освещенности.
Современные альтернативы индикатору ИВ-6
Сегодня вакуумно-люминесцентные индикаторы типа ИВ-6 практически вышли из широкого употребления. Их заменили более современные технологии отображения информации:
- Светодиодные семисегментные индикаторы
- Жидкокристаллические (LCD) дисплеи
- OLED-дисплеи
- Матричные LED-дисплеи
- E-ink (электронные чернила) дисплеи
- Меньшее энергопотребление
- Более низкое рабочее напряжение
- Компактные размеры
- Возможность отображения не только цифр, но и букв, графики
- Более низкая стоимость
Однако у ИВ-6 есть свои поклонники среди любителей ретро-электроники, ценящих его за особую эстетику свечения.
Схема подключения индикатора ИВ-6
Для правильной работы ИВ-6 необходимо обеспечить следующие напряжения питания:
- Напряжение накала (между выводами 7 и 8): 1,2В переменного или постоянного тока
- Напряжение анодов и сетки: 25-30В постоянного тока
Типовая схема включения ИВ-6 выглядит следующим образом:
- Выводы 7 и 8 (накал) подключаются к источнику 1,2В
- Вывод 9 (сетка) через резистор 10-20 кОм подключается к +27В
- Выводы 1-6, 10, 11 (аноды сегментов) через резисторы 10-20 кОм подключаются к управляющим ключам
- Вывод 8 (общий катод) соединяется с общим проводом схемы
Для управления сегментами обычно используются транзисторные или микросхемные ключи, коммутирующие анодное напряжение на нужные сегменты.
Особенности использования ИВ-6 в современных проектах
При использовании ИВ-6 в современных любительских проектах следует учитывать ряд моментов:
- Необходимость высоковольтного питания (27В) для анодов
- Сложность прямого управления от микроконтроллеров из-за высокого напряжения
- Потребность в преобразователе уровней или драйвере для согласования с низковольтной логикой
- Относительно высокое энергопотребление
- Хрупкость стеклянного баллона
Тем не менее, ИВ-6 остается популярным среди энтузиастов, создающих ретро-стилизованные устройства, например, винтажные часы или измерительные приборы с «советским» дизайном.
Заключение: перспективы использования ИВ-6 сегодня
- Яркое и контрастное свечение
- Широкий угол обзора
- Уникальный винтажный вид
- Ностальгическая ценность
Однако массовое применение ИВ-6 в современной электронике маловероятно из-за наличия более эффективных альтернатив. Тем не менее, этот индикатор остается отличным выбором для создания ретро-проектов и изучения истории электронной техники.

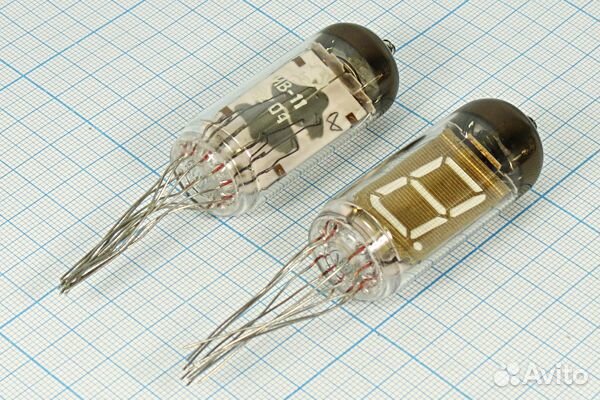

ИВ-6 Люминесцентный вакуумный сверхминиатюрный индикатор | Маркет
Электротехнический интернет-портал
- # 14953738820
- Вчера в 11:49
- 117
- Прайс-лист
Поделиться
Пожаловаться
Описание товара
Здравствуйте! Вы попали на доску объявлений.Мы предлагаем Широкий ассортимент отечественного и импортного оборудования. Работаем за наличный и безналичный расчет. Цены уточняйте по телефонам (495) 640-04-53 или (495) 640-04-53
Если вы находитесь в другом городе — не беда ! Оплачивайте по безналичному расчету и мы отправим вашу покупку через ТК Деловые Линии
Если Вы хотите продать излишки или нелеквиды, складские остатки, пожалуйста
свяжитесь с нами, мы с удовольствием рассмотрим все Ваши предложения.
Мы готовы купить нелеквиды, или поможем их продать.
(495) 640-04-53
ИВ-6 — люминисцентный семисегментный индикатор зелёного цвета свечения. Индикатор ИВ-6 выполнен в стеклянной колбе с гибкими выводами. Индикация осуществляется через боковую поверхность баллона. Аноды прибора выполнены в виде семи сегментов и десятичной точки.
Основные характеристики индикатора ИВ-6:
Яркость300-600кд/м²
Угол обзора>80°
Напряжение накала1,2В (1,0..1,35В)
Ток накала50±5мА
Напряжение анодов и сетки в статическом режиме27В (25..30В)
Напряжение анодов и сетки в импульсном режиме60В (50..70В)
Ток анода-сегмента
<0,5мА (статич.)
<2,0мА (имп.)
Ток анодов-сегментов<1,8мА (суммарный)
Ток сетки
< 10мА (статич.)
< 45мА (имп.)
Наработка10000ч
Масса11г
Высота знака11,2мм
Ширина знака6,9мм
Назначение выводов ИВ6:
1Анод-сегмент «B»
2Анод-сегмент «A»
3Анод-сегмент «G»
4Анод-сегмент «F»
5Анод-сегмент «E»
6Анод-сегмент «D»
7Катод-накал
8Катод-накал, проводящий слой баллона.
9Сетка
10Анод-сегмент «C»
11
Анод-сегмент «H»
(точка)
12ключ (обрезан)
Подключение анодов-сегментов ИВ-6:
Знак-цифраНомера выводов
01,2,4,5,6,10
11,10
21,2,3,5,6
31,2,3,6,10
41,3,4,10
52,3,4,6,10
62,3,4,5,6,10
71,2,10
81,2,3,4,5,6,10
91,2,3,4,6,10
Точка11
