Основные материалы для изготовления трансформаторов

Для производства трансформаторов используются различные материалы, каждый из которых выполняет определенную функцию:

  • Проводниковые материалы — для изготовления обмоток (медь, алюминий)
  • Электроизоляционные материалы — для изоляции токоведущих частей (бумага, картон, лаки, масла)
  • Магнитные материалы — для изготовления магнитопровода (электротехническая сталь)
  • Конструкционные материалы — для изготовления корпуса и других элементов конструкции (сталь, чугун)

Выбор материалов зависит от назначения, мощности и условий эксплуатации трансформатора. Рассмотрим основные материалы подробнее.

Проводниковые материалы

Для изготовления обмоток трансформаторов чаще всего применяют медь и алюминий. Медь обладает лучшей электропроводностью, но алюминий дешевле и легче.


Основные характеристики меди как проводникового материала:

  • Удельное электрическое сопротивление: 0,0175 Ом*мм2/м
  • Температура плавления: 1083°C
  • Плотность: 8,9 г/см3
  • Высокая механическая прочность
  • Хорошая обрабатываемость (ковка, сварка, пайка)

Характеристики алюминия:

  • Удельное электрическое сопротивление: 0,0292 Ом*мм2/м
  • Температура плавления: 657°C
  • Плотность: 2,7 г/см3
  • Меньшая механическая прочность по сравнению с медью
  • Сложнее в обработке и соединении

При одинаковом сопротивлении сечение алюминиевого проводника должно быть в 1,6 раза больше медного. Это увеличивает габариты обмоток, но снижает массу трансформатора.

Конструкция и принцип работы трансформатора

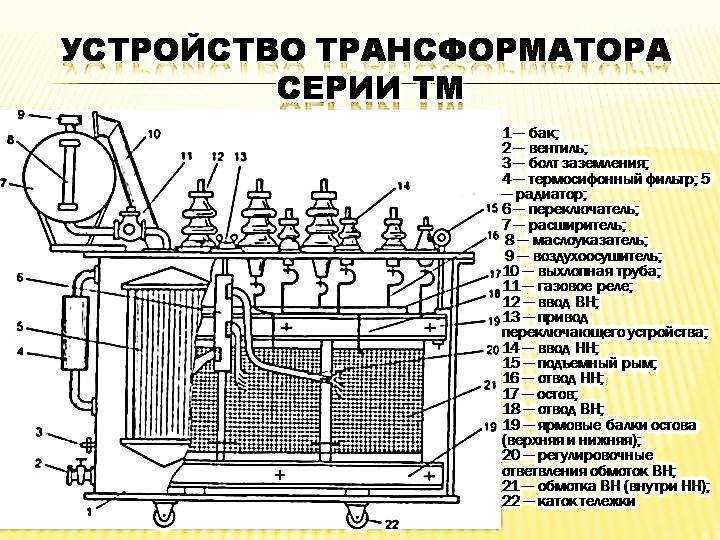

Трансформатор состоит из следующих основных частей:

  • Магнитопровод — сердечник из магнитомягкой стали
  • Обмотки — первичная и вторичная
  • Изоляция — между обмотками и магнитопроводом
  • Система охлаждения
  • Вводы для подключения
  • Бак (для масляных трансформаторов)

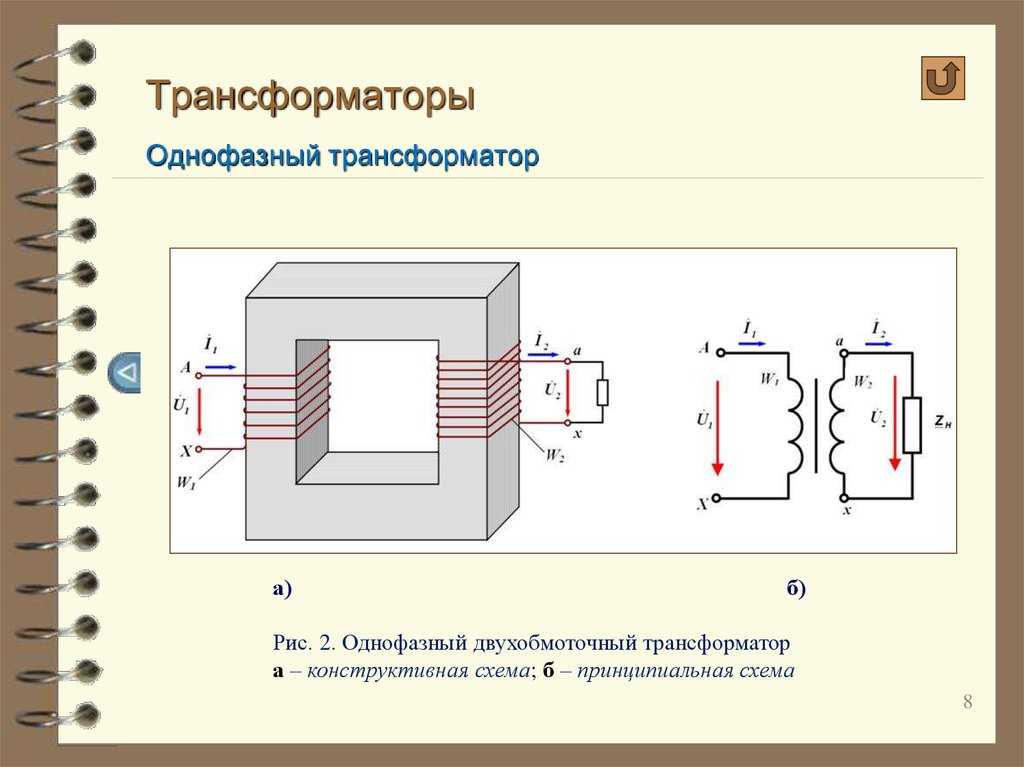

Принцип работы трансформатора основан на явлении электромагнитной индукции. При подаче переменного напряжения на первичную обмотку в магнитопроводе возникает переменный магнитный поток. Он наводит ЭДС во вторичной обмотке.


Соотношение витков первичной и вторичной обмоток определяет коэффициент трансформации напряжения:

U1 / U2 = w1 / w2

где U1, U2 — напряжения на обмотках, w1, w2 — число витков обмоток.

Основные виды трансформаторов

По назначению и конструкции различают следующие основные виды трансформаторов:

Силовые трансформаторы

Предназначены для преобразования напряжения в сетях передачи и распределения электроэнергии. Бывают:

  • Повышающие — для ЛЭП высокого напряжения
  • Понижающие — для распределительных сетей

Мощность силовых трансформаторов может достигать сотен МВА.

Измерительные трансформаторы

Применяются для подключения измерительных приборов и релейной защиты. Делятся на:

  • Трансформаторы тока
  • Трансформаторы напряжения

Обеспечивают гальваническую развязку и преобразование больших значений тока и напряжения в удобные для измерения.

Сварочные трансформаторы

Используются для питания сварочной дуги. Особенности:

  • Крутопадающая внешняя характеристика
  • Большой ток короткого замыкания
  • Регулирование сварочного тока

Сравнение масляных и сухих трансформаторов

По способу охлаждения трансформаторы делятся на масляные и сухие. Рассмотрим их основные отличия:


Масляные трансформаторы

Преимущества:

  • Лучшее охлаждение обмоток
  • Высокая электрическая прочность изоляции
  • Большие единичные мощности (до 1000 МВА)
  • Меньшие габариты и стоимость

Недостатки:

  • Пожароопасность
  • Сложное обслуживание
  • Загрязнение окружающей среды при утечках масла

Сухие трансформаторы

Преимущества:

  • Пожаробезопасность
  • Экологичность
  • Простота обслуживания
  • Возможность установки в жилых зданиях

Недостатки:

  • Меньшая единичная мощность (до 20 МВА)
  • Более высокая стоимость
  • Чувствительность к влажности и загрязнениям

Выбор типа трансформатора зависит от условий эксплуатации, требований безопасности и экономических факторов.

Факторы, влияющие на срок службы трансформаторов

Срок службы трансформатора в значительной степени определяется состоянием его изоляции. Основные факторы, влияющие на старение изоляции:

  • Температура — повышение рабочей температуры ускоряет старение
  • Влажность — увеличивает проводимость изоляции
  • Механические нагрузки — вибрация, деформации при коротких замыканиях
  • Электрические перенапряжения
  • Загрязнение масла и изоляции продуктами окисления

Для увеличения срока службы необходимо:


  1. Не допускать перегрузок трансформатора
  2. Контролировать состояние масла и изоляции
  3. Своевременно проводить техническое обслуживание
  4. Защищать от перенапряжений
  5. Поддерживать оптимальный температурный режим

При правильной эксплуатации срок службы силового трансформатора может достигать 25-30 лет.

Современные тенденции в трансформаторостроении

Основные направления развития трансформаторов:

  • Повышение энергоэффективности за счет снижения потерь
  • Применение новых электротехнических и изоляционных материалов
  • Увеличение удельной мощности
  • Совершенствование систем мониторинга и диагностики
  • Повышение экологичности (сухие трансформаторы, биоразлагаемые масла)
  • Цифровизация (умные трансформаторы для интеллектуальных сетей)

Эти инновации позволяют создавать более надежные, компактные и эффективные трансформаторы, отвечающие современным требованиям электроэнергетики.


Материалы, применяемые в производстве трансформаторов

Подробности
Категория: Оборудование
  • монтаж
  • трансформатор
  • промышленность
  • разборка и сборка

Содержание материала

  • Сборка масляных трансформаторов
  • Назначение трансформатора
  • Первичная и вторичная цепи, ЭДС и магнитопровод
  • Режим холостого хода трансформатора
  • Режим нагрузки трансформатора
  • Потери и коэффициент полезного действия трансформатора
  • Режим короткого замыкания трансформатора
  • Роль потоков рассеяния в трансформаторе
  • Напряжение короткого замыкания трансформатора
  • Механические усилия в трансформаторе
  • Регулирование напряжения трансформатора
  • Трехфазный трансформатор
  • Трехобмоточный трансформатор
  • Автотрансформатор
  • Схемы и группы соединений обмоток
  • Параллельная работа трансформаторов
  • Нагрев и охлаждение трансформатора
  • Основные обозначения и характеристика трансформаторов
  • Общие сведения о конструкции трансформаторов
  • Магнитопровод
  • Обмотки и изоляционная конструкция
  • Переключающие устройства
  • Отводы
  • Вводы
  • Бак, охладительные устройства и расширитель
  • Защитные устройства и контрольные приборы трансформатора
  • Материалы, применяемые в производстве трансформаторов
  • Электроизоляционные материалы
  • Магнитные материалы
  • Вспомогательные материалы
  • Сборка активной части трансформатора
  • Инструменты для сборки трансформаторов
  • Распрессовка верхнего ярма магнитопровода
  • Расшихтовка верхнего ярма магнитопровода
  • Подготовка магнитопровода
  • Насадка обмоток трансформаторов 1 и 2-го габаритов
  • Расклиновка обмоток трансформаторов 1 и 2-го габаритов
  • Насадка обмоток трансформаторов 3-го габарита 35 кВ
  • Шихтовка верхнего ярма
  • Прессовка активной части трансформатора
  • Сборка активной части автотрансформатора АТМК-100/0,5
  • Предварительные испытания активной части трансформатора
  • Пайка схемы оловянистым припоем
  • Электросварка
  • Электропайка
  • Опрессовка отводов
  • Холодная сварка
  • Аргоно-дуговая сварка
  • Заготовка отводов НН
  • Заготовка отводов из круглого провода
  • Изготовление компенсаторов
  • Соединение заготовки отвода с компенсатором
  • Сборка отводов ВН трансформаторов 1-го габарита до 6 кВ
  • Сборка отводов ВН трансформаторов 2-го габарита 6-10 кВ
  • Сборка отводов ВН трансформаторов 3-го габарита 35 кВ
  • Сборка отводов НН трансформаторов 1-го габарита
  • Сборка отводов НН трансформаторов 2-го габарита
  • Сборка отводов НН трансформаторов 3-го габарита
  • Сборка отводов автотрансформатора АТМК-100/0,5
  • Изолирование отводов
  • Сушка активной части трансформатора
  • Режим сушки
  • Оборудование для сушки
  • Армирование вводов
  • Приготовление магнезиальной массы
  • Армирование ввода на 6 кВ для внутренней установки
  • Армирование ввода 35 кВ для наружной установки
  • Третья сборка
  • Окраска бака, крышки бака и расширителя
  • Подготовка бака
  • Опускание в бак активной части трансформатора 1-го габарита
  • Опускание в бак активной части трансформаторов 2 и 3 габаритов
  • Опускание в бак активной части автотрансформатора АТМК-100/0,5
  • Окончательное испытание трансформатора
  • Демонтаж трансформатора
  • Окончательная отделка трансформатора
  • Охрана труда и техника безопасности
  • Техника безопасности в сборочном цехе
  • Первая помощь и литература

Страница 27 из 79

Глава третья
МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ В ПРОИЗВОДСТВЕ ТРАНСФОРМАТОРОВ
§ 26. ЭЛЕКТРОТЕХНИЧЕСКИЕ МАТЕРИАЛЫ
Для изготовления трансформаторов требуется много разных материалов. Однако основные части трансформаторов выполняют из специальных электротехнических материалов, свойства которых отличаются от свойств обычных конструкционных материалов. Электротехническими материалами называют материалы, обладающие особыми свойствами по отношению к электрическому и магнитному полю.
Электротехнические материалы, применяемые в трансформаторостроении, делят на проводниковые, электроизоляционные и магнитные.
Проводниковые материалы обладают способностью хорошо проводить электрический ток, т. е. они имеют высокую электропроводность. Эти материалы применяют для выполнения токоведущих частей трансформаторов.

Электроизоляционные материалы-диэлектрики обладают весьма малой электропроводностью? Их используют для изоляции токоведущих частей трансформаторов, находящихся под разными электрическими потенциалами.
Магнитные материалы характеризуются большой величиной магнитной проницаемости, благодаря чему в них легко создаются значительные магнитные потоки. Их применяют для изготовления магнитопроводов трансформаторов.
Таким образом, свойства электротехнических материалов очень разнообразны .
Знание свойств электротехнических материалов определяет наиболее целесообразный способ их обработки и рациональное применение, обеспечивающее надежность работы трансформаторов.

§ 27. ПРОВОДНИКОВЫЕ МАТЕРИАЛЫ
В трансформаторостроении наибольшее применение в качестве проводниковых материалов имеют медь и алюминий, кроме того, используют латунь.
Медь — металл характерного красновато-оранжевого цвета. Температура плавления меди 1083° С, удельный вес 8,9 кг/дм3. Добывают ее из медных руд.
Медь в качестве проводникового материала имеет следующие достоинства: сравнительно высокую электропроводность, т. е. малое удельное электрическое сопротивление р (при 20° С оно равно 0,0175 ом*мм2/м), сравнительно высокую механическую прочность и высокую стойкость по отношению к атмосферной коррозии. Кроме того, медь хорошо поддается механической обработке (обточке, строжке, сверловке, штамповке), а также ковке, сварке и пайке.
В трансформаторостроении используют медь марки Ml (99,9% чистого металла) в виде шин, листов, лент, а также в виде изолированных обмоточных проводов круглого и прямоугольного сечений. В табл. 1 приведены применяемые размеры ленточной (голой) меди, в табл. 2 —медных круглых проводов (голых), в табл. 3 — медных круглых проводов- (изолированных) и в табл. 4 — медных шин. Расчетные сечения шин, указанные в табл. 4, меньше произведения сторон, так как в медных шинах, изготовляемых по ГОСТ 434—53, скруглены углы.
Обмоточные провода, применяемые для изготовления обмоток трансформаторов, различают по форме и типу изоляции. Размер провода определяют по медной жиле, не принимая во внимание толщину изоляции.
Основные типы обмоточных проводов с волокнистой и комбинированной эмалеволокнистой изоляцией по ГОСТ 6324—52:
ПЭЛБО — провод, изолированный масляной эмалью и одним слоем хлопчатобумажной пряжи;
ПЭЛШО — провод, изолированный масляной эмалью и одним слоем натурального шелка;
ПЭЛШКО — провод, изолированный масляной эмалью и одним слоем капронового шелка;
ПБ — провод круглого сечения, изолированный несколькими слоями ленты из кабельной бумаги;
ПББО — провод прямоугольного сечения, изолированный несколькими слоями ленты из кабельной бумаги и спиралью из хлопчатобумажной пряжи;
ПСД — провод нагревостойкий обмоточный с двухслойной обмоткой из стеклянной нити, пропитанной теплостойким лаком. Этот провод широко применяют для выполнения обмоток сухих специальных трансформаторов.

Медь ленточная (голая) МГМ (ГОСТ 434-53)


Размер, мм

Сечение, мм2

Вес одного метра, кг

Размер, мм

Сечение, мм2

Вес одного метра, кг

0,1X30

3

0,027

0,3X50

15

0,134

о,зх10

3

0,027

0,3X60

18

0,16

0,3X20

6

0,053

0,3X80

24

0,214

0,3X30

9

0,08

0,5X12,5

6,25

0,056

0,3X40

12

0,107

Таблица 2
Медные круглые провода (голые)

Диаметр, мм

Сечение, мм2

Вес одного метра, кг

Диаметр, мм

Сечение, мм?

Вес одного метра, кг

2,44

4,68

0,042

7,4
8

43

0,383

3,05

7,3

0,065

50,3

0. 446

4,1

13,2

0,118

8,6

58,1

0,514

4,8

17,3

0,161

9

63,6

0,565

5,5

23,8

0,212

10

78,5

0,698

6,5

32,2

0,287

12

113,1

1,01

Таблица 3
Медные круглые провода (изолированные) ПБ (ГОСТ 6324—52)

Провод

Толщина бумажной изоляции на диаметр, мм

Допускаемые

Вес одного метра провода, кг

диаметр, мм

сечение, мм2

отклонения толщины изоляции, мм

2,44 3,05 4,1

4,68 7,3 13,2

4,25 4,25 4,25

±0,3

0,064 0,099 0,158

 4,8 4,8 «5,2

13,2 17,3 17,3 21,2 21,2

5,8
4,25
5. 8
4,25
5,8

±0,4 ±0,3 ±0,4 ±0,3 ±0,4

0,179 0,206 0,229 0,236 0,26

Медные шины (голые) МГТ

Размер, мм

Сечение, мм2

Вес одного метра, кг

Размер, мм

Сечение, мм2

Вес одного метра, кг

2,83X30

83,2

0,756

5X30

399,1

3,56

4,4X25

109,1

0,98

6X30

479,1

4,27

4,4X30

131,1

1,18

5ХЮ0

499,1

4,45

4,5X40

179,1

1,57

7X50

559,1

4,98

5X40

199,1

1,78

8×30

639,1

5,7

5X50

249,1

2,22

8X100

799,1

7,12

4,5X60

269,1

2,35

10X100

999,1

8,9

5X60

299,1

2,67

12,5X100

1249,1

11,12

6X60

359,1

3,2

Алюминий — металл серебристо-белого цвета. Температура плавления 657° С. Удельный вес 2,7 кг\дм3: Добывают алюминий из бокситовых руд, но для получения его в чистом виде требуются сложные электрохимические процессы. По электропроводности алюминий несколько уступает меди. Удельное электрическое сопротивление р алюминия при температуре 20° С равно 0,0292 ом • мм2/м (в 1,65 раза больше меди).
Алюминий хорошо поддается обработке прокаткой, протяжкой и ковкой. При опиловке алюминия рекомендуется употреблять напильники с острой насечкой, а резцы и фрезы следует затачивать острее, чем при обработке других металлов.
Алюминий устойчив к атмосферной коррозии. На воздухе поверхность алюминиевых изделий всегда покрыта тонкой пленкой окиси алюминия (оксидной пленкой), которая предохраняет лежащий под ней металл от дальнейшего окисления. Пайка и сварка алюминия сложнее, чем пайка меди. В трансформаторостроении алюминий применяют в виде шин, круглого провода для отводов и изолированного провода круглого и прямоугольного сечения для обмоток. В табл. 5 приведены применяемые размеры алюминиевого круглого провода, в табл. 6 — алюминиевых шин.
Таблица 5
Алюминиевые круглые (голые) провода Ai (ГОСТ 7871—56)


Диаметр, мм

Сечение, мм2

Вес одного метра, кг

Диаметр, мм

Сечение, мм2

Вес одного метра, кг

5

19,6

0,053

8

50,3

0,136

6

28,3

0,077

10

78,5

0,213

7

38,5

0,104

12

113,1

0,306

Алюминиевые шины (голые) Ai (ГОСТ 5414—50)

Размер, мм

Сечение, мм2

Вес одного метра, кг

Размер, мм

Сечение, мм2

Вес одного метра, кг

4X30

120

0,325

6X80

480

1,301

4X40

160

0,434

8X80

640

1,734

5X30

150

0,407

10X60

600

1,626

5X40

200

0,542

10X100

1000

2,71

5X60

300

0,813

12ХЮ0

1200

3,252

Алюминиевые провода изготовляют тех же стандартных размеров, что и медные (вес и электрическое сопротивление их отличаются от медных проводов). Марки алюминиевых проводов, применяемых для обмоток, содержат в обозначении букву А (например, АПББО; АПБ и др.).
Латунь — сплав меди с цинком. В обозначение марок латуней входит буква Л, за которой следуют буквы и цифры, указывающие содержание меди и других компонентов.
Латуни Л62 (содержат 35—40% цинка) и ЛС59 (содержат 38—42% цинка и 0,8—2% свинца) нашли широкое применение в трансформаторостроении. Температура плавления указанных марок латуней примерно 920° С, удельный вес приблизительно 8,5 кг\дм3 . Латунь лучше обрабатывается и значительно дешевле меди, поэтому, если не нужна высокая электропроводность, а необходима значительная твердость, целесообразно применять латунь (для изготовления контактов в переключающих устройствах трансформаторов, крепежных деталей и др.).

  • Назад
  • Вперёд
  • Назад
  • Вперёд
  • Вы здесь:
  • org/ListItem»> Главная
  • Книги
  • Оборудование
  • Системы электроприводов исполнительных механизмов буровых установок

Еще по теме:

  • Окончательная сборка трансформаторов и перекатка на место установки
  • Сборка трансформаторов
  • Третья сборка (установка активной части в бак и полная сборка трансформатора). Общие сведения
  • Сборка активной части после ремонта
  • Сборка отводов и отделка трансформатора ОСУ-100

Выбор материала обмоток трансформатора

Сухие трансформаторы,Технологии

В трансформаторах обмотки служат для преобразования электрической энергии. Изменяя напряжение и силу тока, они сохраняют передаваемую мощность. Вместе с обмотками в преобразовании энергии участвует набор из металлических пластин, который играет роль магнитопровода.

Трансформаторные обмотки изготавливаются из проводников, покрытых слоем изоляции, который также удерживает провода в определенном положении и создает канал охлаждения. Различные конструкции обмоток предусматривают нейтральные и линейные ответвления, а также отводы для регулировки. Во время работ, связанных с конструированием обмоток, рассчитываются такие параметры:

  • допустимое значение превышения температуры при номинальной мощности и рабочей нагрузке;
  • электрическая прочность при повышенном напряжении;
  • механическая прочность во время короткого замыкания.

Для изготовления обмоток преобразователей чаще всего используется медный провод. Это делается из-за того, что медь имеет малое электрическое сопротивление и высокую электропроводность. Благодаря своей гибкости и механической прочности, она хорошо обрабатывается и плохо поддается коррозии.

Однако медь – это достаточно ценный и дефицитный металл. Высокая стоимость меди связана с небольшими мировыми запасами ее руды. Из-за этого стоимость металла постоянно увеличивается, так что производители трансформаторов вынуждены искать ему замену. На сегодняшний день лучшей альтернативой меди является алюминий. Его запасы значительно превосходят медные, и в природе он встречается намного чаще.

Однако алюминий имеет меньшую электропроводность. Также он менее гибок и уступает меди в пределе прочности. Его редко применяют в обмотках мощных трансформаторов. Кроме того, достаточно сложно в техническом плане делать внутренние соединения обмоток при помощи сварки. Выполнение этой операции требует от работников, соединяющих обмотки, соответствующих знаний и умений, большого опыта и определенных навыков. В случае когда соединяются медные проводники, все обстоит гораздо проще.

Сравнительные характеристики металлов

УТВЕРЖДЕНИЕ ПРАВДА МИФ
Оконечные заделки намотанных алюминием трансформаторов несовместимы с медной линией и силовыми кабелями.   Х
Оконцевание выводов должным образом – более сложная задача для намотанных алюминием трансформаторов. Х
Соединения с линией и нагрузкой трансформаторов с медными обмотками более надежны, чем у трансформаторов с алюминиевыми обмотками.   Х
Трансформаторы с алюминиевыми обмотками весят легче, чем аналогичные с медными обмотками. Х
Намотанные медью обмотки низкого напряжения трансформаторов лучше подходят для «ударных» нагрузок, потому что у меди более высокая прочность на растяжение чем у алюминия.   Х
Трансформаторы с алюминиевыми обмотками имеют более высокие потери, чем аналогичные с медными обмотками.   Х

Споры о том, какой металл лучше использовать для трансформаторных обмоток, не прекращаются на протяжении многих лет. Оппоненты, приводящие различные технические аргументы в пользу разных металлов, постоянно меняют свои взгляды. Большая часть из всех аргументов не столь существенна, а некоторые из, так называемых фактов, являются откровенной дезинформацией.

Чтобы правильно выбрать материал для обмотки преобразователя, следует произвести сравнительный анализ рабочих параметров алюминия и меди, и определить степень их различия. Внимание обращают на те параметры, которые вызывают наибольшее беспокойство, поскольку являются наиболее важными в работе преобразующего устройства.

Характерные различия между медью и алюминием

Параметр Алюминий Медь
Температурный коэффициент линейного расширения, х10-6/°С 21-23 16,4-16,6
Теплопроводность, Вт/м∙°С 218 406
Удельное сопротивление, Ом∙мм2 0,026-0,028 0,017-0,018
Предел прочности на разрыв, Н/мм2 (мягкие марки) 79-108 197-276

Коэффициент расширения

Когда нагревается алюминий, он имеет расширение на 30% больше, чем медь. Если алюминиевые наконечники соединяются при помощи болта и гайки, под прижимную гайку нужно обязательно подкладывать пружинистую шайбу. В этом случае контактное соединение не будет ослабляться в то время, когда напряжение отключено, и наконечники остывают, уменьшая при этом свои размеры.

Вывод: Чтобы качество соединения алюминиевых кабелей не уступало качеству медных контактов, необходимо использовать должную арматуру.

Теплопроводность

Медь намного лучше проводит тепло, чем алюминий. Поэтому если разные металлы обмоток в трансформаторах имеют одинаковое сечение, то изделие из меди охлаждается гораздо лучше, чем из алюминия. Чтобы добиться одинаковой электропроводности, а значит одной и той же отдачи тепла, алюминиевый провод в преобразователе должен иметь сечение на 60% больше медного.

Проектировщики, разрабатывая пакет документов для производства трансформаторов, учитывают особенности материала, конструкцию, а также суммарную площадь охлаждающейся поверхности обмотки.

Вывод: Все трансформаторы, невзирая на то, из какого металла выполнены их обмотки, имеют очень сходные тепловые характеристики.

Электропроводность

Вследствие того, что алюминий имеет электрическую проводимость на 60% меньше чем медь, в обмотках из алюминия более высокие потери. Разработчики преобразователей с алюминиевыми обмотками в проектной документации закладывают сечения проводников, которые превышают значения для аналогичных изделий из меди. Это уравнивает потерю энергии в изделиях, имеющих в обмотках различные материалы.

Вместе с тем производители имеют определенные рамки, ограничивающие выбор сечения провода. Поэтому иногда получается, что медная обмотка в трансформаторе имеет более значительные потери, чем аналогичное изделие из алюминия. Это происходит из-за того, что производители по тем или иным причинам в качестве обмотки использовали медный провод, сечение которого не соответствует расчетной норме.

Что же касается сухих трансформаторов, то вне зависимости от металла обмотки у них потери в сердечнике, набранном из металлических пластин, остаются неизменны. Добиться более высокой эффективности работы преобразователя можно только путем изменения сечения обмоточного провода. Это и является основным критерием, который указывает на более высокую степень результативности того или иного устройства.

Вывод: Благодаря тому, что алюминиевый провод стоит намного дешевле, за те же деньги им можно намотать обмотку, имеющую большее сечение. Это приведет к значительному снижению энергетических потерь во время работы преобразователя. В некоторых случаях такие обмотки намного эффективней медных.

Предел прочности металлов

Алюминий для своего разрыва требует на 40% меньше усилий, чем медь. У производителей электротехнических изделий этот факт вызывает определенное беспокойство, поскольку большинство выпускаемых ими товаров часто подвергается циклическим нагрузкам. Это связано с большими пусковыми токами, которые возникают при запуске некоторых электрических силовых аппаратов. Мощные электромагнитные силы, возникающие при таких токах, вызывают усиленное движение молекул в проводниках, что приводит к смещению обмоток в изделиях.

Сравнительный анализ технических показателей различных проводников делается исходя из площади их поперечного сечения. На основании данных анализа одинаковая электропроводность в трансформаторах с разными обмотками обеспечивается следующим образом. В изделиях с алюминиевой обмоткой площадь сечения провода должна быть больше на 60%, чем в аналогичном устройстве, имеющем обмотку из меди. В этом случае технические показатели изделий, сделанных из различных материалов, будут примерно одинаковы.

Вывод: Трансформатор не может получить механическое повреждение из-за резкого изменения нагрузки, поскольку сечение обмотки подобрано таким образом, чтобы имелся необходимый запас прочности. Повреждения могут случиться только вследствие ненадежного крепления в местах соединения проводов.

Внешние подключения трансформаторов

В настоящее время использование меди в трансформаторных обмотках вызвано стремлением производить более качественные и надежные преобразующие устройства. Известно, что как алюминий, так и медь легко поддаются разрушающему воздействию окружающей среды. Из-за этого в металлах происходит коррозия, окисление и другие химические изменения.

Поверхность алюминиевого провода, покрытая окисью, становится изолятором и не пропускает электрический ток. Из-за этого своевременная очистка алюминиевых контактов имеет большое значение и должна производиться регулярно, в строгом соответствии с графиком проведения профилактических работ.

Окисленная же медь утрачивает свою электропроводность значительно меньше, поскольку появляющиеся на ней сульфиды и оксиды, конечно, не в той мере в какой бы хотелось, но все же имеют некоторую электропроводность. Все это хорошо знает персонал, который обслуживает трансформаторные подстанции. Поэтому специально обученная бригада электриков регулярно производит плановую проверку болтовых соединений рабочего оборудования.

Кроме того, существует проблема подключения алюминиевых обмоток преобразователя к медным проводам внешней электрической сети. Напрямую соединять алюминиевые и медные наконечники болтами нельзя. Дело в том, что металлы имеют различную электропроводность, из-за чего места соединений постоянно перегреваются, и соединенные поверхности разрушаются. Разработанные специально для этого сварочные технологии оказались малоэффективными, поэтому для сваривания кабелей из разного металла их не применяют.

Для соединения медных и алюминиевых кабелей сейчас используют луженые наконечники, покрытые тонким слоем олова либо серебра. При соединении алюминиевых обмоток трансформаторов с медными сетевыми кабелями наконечники покрывают оловом. Серебро используется в электронике, где требуется более высокое качество соединения деталей. Практика таких соединений общепринята. Надежность соединений подтверждается большими сроками бесперебойной работы оборудования.

Различные провода также часто соединяют при помощи специальных металлических клемм. Такая клемма сделана в виде прямоугольной рамки, в которую вставляются два соединяемых проводника. На одной плоскости клеммы имеются отверстия с резьбой. После того как проводники вставлены в рамку, они фиксируются винтами, которые закручиваются в резьбу.

Внутреннее соединение трансформаторных обмоток

Соединение медных обмоток преобразователей осуществляется методом спаивания. Тугоплавкий припой, используемый при этом, несколько снижает электропроводность спаянного участка. На этом участке все время выделяется окись меди, из-за которой отслаивается наружный слой, что ведет к повреждению всего проводника. Это является существенным недостатком такого метода соединения.

В алюминиевых же соединениях используется метод сваривания проводов при помощи инертного газа. В них окись алюминия образует стойкое защитное покрытие, которое предохраняет контакт от негативного воздействия окружающей среды. Кроме того, в этом методе соединения проводников большим преимуществом является то, что во время работы устройства на сваренных участках отсутствует потеря электропроводности.

Время эксплуатации трансформаторов в определенной мере связано с теми условиями, в которых они работают. Сюда относятся негативные воздействия окружающей среды, экстремальные нагрузки и другие неблагоприятные условия. Однако люди, пользующиеся электроэнергией не должны беспокоиться по этому поводу. Как показала практика преобразователи, имеющие различные обмотки, способны работать многие годы без особых проблем.

ЗАКЛЮЧЕНИЕ

Трансформатор с той или иной обмоткой в основном выбирается исходя из личных предпочтений. Более высокая стоимость изделия, имеющего медную обмотку, требует технического обоснования тех дополнительных материальных затрат, которые возникнут во время его приобретения. Сегодня все отзывы, основанные на опыте практического использования оборудования, не указывают на какие-либо явные преимущества в работе тех или иных устройств.

Единственным превосходством медной обмотки можно считать то, что катушка, намотанная медным проводом, имеет значительно меньшие габариты. Это позволяет делать трансформаторы с такой обмоткой более компактными, что позволяет несколько сэкономить то пространство, в котором они находятся.

Однако подавляющее большинство закрытых преобразователей выпускается в стандартных корпусах, имеющих одни размеры, которые подходят и для медных и для алюминиевых катушек. Так что здесь преимущество меди не имеет никакого значения. Поэтому спрос на трансформаторы с алюминиевой обмоткой сейчас намного выше.

Стоимость металлов постоянно увеличивается, а поскольку цена меди в несколько раз превышает цену алюминия, то и стоимость изделия с медной обмоткой намного дороже. Из-за этого многие покупатели предпочитают не переплачивать за медь, а покупать изделия с алюминиевыми обмотками. В дальнейшем они стараются следить за надежностью электрических соединений, и уделять должное внимание профилактическому обслуживанию оборудования.

  • Сухие трансформаторы TRIHAL →
  • Сухие трансформаторы GEAFOL →
  • Сухие трансформаторы ТМСRES →

Живой металл — Transformers Wiki


Эта статья является избранной и считается одной из самых информативных на этой вики.

Первый Трансформер рождается из живого металла Кибертрона, который немедленно трансформируется, принимая форму бронированного робота.

Живой металл , из которого сделаны Трансформеры, известен под многими именами и дескрипторами, в том числе биомеханический , протоматерия , техноматерия , Сентио Металлико , Родившийся Металл , Киберматерия , Искрящийся Металл , Элементальный Металл и Трансформиум . Обычно изображаемый как живое вещество самого Кибертрона, это не обычный металл, обладающий самовоспроизводящейся клеточной структурой и генетическим кодом. Трансформеры иногда представляются как имеющие «естественный» альтернативный режим, который они принимают при рождении, определяемый жестко запрограммированными схемами дизайна в их искре, но их живой металл податлив и адаптируется, и его можно запрограммировать для реконфигурации в новые формы. , дизайны и цвета, позволяющие ботам менять альтернативный режим по мере необходимости. Действительно, новорожденный живой металл кажется желание форма; если осложнения при рождении не позволяют ему принять его, он, вероятно, умрет, а вместе с ним погаснет и искра Трансформатора. Как и в случае с человеческой плотью, когда живой металл умирает, часто показано, что он теряет цвет; и наоборот, известно, что если его наполнить избытком экзотической энергии, он неожиданно приобретает новые оттенки или даже мутирует в новые формы.

На базовом уровне живой металл состоит из Разреженного Энергона. [1] Как живое вещество, оно способно поражаться уникальными болезнями, но оно может исцелять нанесенные ему повреждения с течением времени, его металлические клетки регенерируют и «вырастают» обратно. Этот процесс заживления можно ускорить с помощью медицинских средств, таких как ручное техническое обслуживание, внешние ремонтные устройства или вливания энергона. Утерянные детали можно без труда заменить дубликатами из обычных металлов; Системы Трансформера могут поглощать и разрушать обычный материал, превращать его в живой металл и повторно интегрировать в свои тела. [2] [3] Однако основные органы исключительно сложны, и заменить их из обычных материалов практически невозможно, это означает, что Трансформер может получить непоправимый ущерб частям своего тела и потерять функция их.

Вполне возможно, что новое тело Трансформера будет построено с нуля вообще без использования живого металла, а затем имплантирована в него искра. Получившееся в результате существо является не менее «настоящим» кибертронцем, но может столкнуться с некоторой социальной стигмой в непросвещенном обществе. В некоторых вселенных вливание искры фактически превращает такое тело в живой металл. [4]

Это величайшее достижение современной физики со времени расщепления атома. Программируемая материя… Мы можем превратить что угодно в что угодно . Gill Wembley, Age of Extinction

Содержимое

  • 1 Художественная литература
    • 1. 1 Семейство преемственности поколения 1
      • 1.1.1 Преемственность мультфильмов
      • 1.1.2 Преемственность комиксов Marvel
      • 1.1.3 Эра Зверя
      • 1.1.4 2005 Непрерывность IDW
      • 1.1.5 2019 Непрерывность IDW
    • 1.2 Трилогия Юникрона
    • 1.3 Серия игровых фильмов
    • 1.4 Анимированный
    • 1.5 Fun Publications Разбитое стекло Преемственность
    • 1.6 Выровненная непрерывность
    • 1.7 Спросите Вектор Прайм
  • 2 Примечания
  • 3 См. также
  • 4 Каталожные номера

Художественная литература

Семья преемственности поколения 1

Преемственность мультфильмов

Цвет металла Оптимуса Прайма исчезает в момент смерти вашего детства.

Самые ранние живые металлы Трансформеров были выкованы в огне Камеры Плазменной Энергии. Возрождение, часть 1 Именно эта вселенная популяризировала идею о том, что когда Трансформер умирает, его живой металл теряет цвет. Здесь происходили некоторые из самых известных примеров этого процесса, в том числе сам Оптимус Прайм, но мнения о том, приобретают ли останки мертвого Трансформера различные оттенки серого, расходятся. или ярко-белый. Зов Примитивов Тайна Повелителя Планеты То же самое можно сказать даже о живом металле Кибертрона, который изначально сиял здоровым золотом, но поблек до безжизненно-серого цвета, когда его энергия иссякла. Рассвет войны: Возрождение, часть 2

Ключ к вектору Сигма превращает органическое вещество Земли в металл.

Согласно одному сообщению, Квинтессоны использовали Ключ к векторной сигме, чтобы преобразовать материю органического мира в металл Кибертрона. Хронология Kiss Players В 1985 году десептиконы обнаружили эту силу, когда, украв ключ и принеся его на Землю, Саундвейв бросил его на землю, и он превратил камень и почву вокруг себя в металл. Мегатрон немедленно приступил к превращению Земли в «новый Кибертрон» с силой ключа, начиная с лесов недалеко от Сиэтла. Автоботы быстро отреагировали, и в последовавшей битве Сильверболт выбил Ключ из руки Мегатрона и уничтожил его, вернув преобразованный металл обратно в его исходное органическое состояние. Ключ к векторной сигме, часть 2

Претенденты смогли преобразовать свой живой металл в органическую материю, чтобы замаскироваться под людей. Мастер-брекеты, используемые младшими директорами и мастерами-богами, были способны достигать противоположного эффекта, временно превращая органические клетки человеческой ткани в металл, тем самым позволяя людям трансформироваться и объединяться с Транстекторами. Супербог Masterforce

Император Десептиконов Разрушения Деззавр владел Пушками Разрушения Живого Металла, мощным оружием, которое стреляло энергетическими взрывами, убивающими клетки живого металла. Воскрешение!? Крепость десептиконов Однако на гуруниум пушка не подействовала. Сильнейшая пара, сочетание победы!

Преемственность комиксов Marvel

Оригинальное изображение рождения первого Трансформера имело несколько визуальных отличий от версии в комиксе Generation 2 (см. вверху этой статьи).

Эта вселенная была первой, в которой Трансформеры были рождены из ткани Кибертрона, так как первый Трансформер был изображен выходящим полностью живым прямо с поверхности планеты, Матрица Созидания уже была установлена ​​в их груди. Первобытный крик Тем не менее, похоже, что это относилось только к первоначальному первому поколению кибертронцев; создание Трансформера в наши дни связано с ручным созданием тела их собратьями-ботами, которое затем будет воплощено в жизнь с помощью Матрицы. Следующая лучшая вещь, чтобы быть там! Мозговой штурм! Командные выступления! Аэроботы над Америкой! Интенсивный трафик!

Когда Оптимусу Прайму была предоставлена ​​возможность заглянуть во времени при рождении расы Трансформеров, он увидел момент создания первого Трансформера, когда их сырое тело выкапывалось из лужи изначальной металлической материи на Кибертроне, массы жидкий металл поверх эндоскелета, который сразу же принял форму и цвет, как только робот полностью появился, треск света пересекал его движущуюся поверхность. Пока видение продолжалось, Оптимус увидел, как когда-то размножились кибертронцы: биомеханических металл их тел копировался и делился как клетка, образуя огромную пустулу из жидкого металла на теле робота, которая затем лопалась, освобождая новое, сырое кибертронское тело, которое быстро принимало форму. Сила и слава

Эра Зверей

Вне стабилизирующего влияния стазисного замка жидкометаллическая «протоматерия» протоформы существует в постоянном движении.

Через несколько столетий после окончания войны между автоботами и десептиконами технологический квантовый скачок, известный как Великая модернизация, даровал новые свойства живому металлу Трансформеров. Тела тех, кто прошел процесс обновления, получили возможность трансформироваться не только в металлические формы, но и в органические формы, такие как звери или растения. Спарквар Пт. II: Поиск Такие «скины» режима органических зверей использовались Максималами Девяти. 0028 Аксалон и Предаконы Дарксайд , чтобы защитить себя от вредного энергонового излучения на доисторической Земле, Войны Зверей (Часть 1), но во время их приключений там они подвергаются воздействию различных энергий, включая квантовый всплеск и технологии пришельцев. Вок вызвал дальнейшие мутации в их телах. последствия

Совершенно новая жизнь Трансформера, созданная из этой новой, усовершенствованной формы живого металла, начинается с безликого неодушевленного тела, известного как протоформа, у которого отсутствует альтернативный режим или сознательный разум. Искра. В этом «несформированном» состоянии их живой металл существует как нанотехнологический жидкий металл, называемый 9.0008 протоматерия . Вселенная Beast Wars The Gathering #1 Справочник по Beast Wars Тело активного Трансформера также может быть уменьшено до состояния протоформы. Revelation Dawn of the Predacus Ruination Chapter, Part One Протоформы хранятся в стазисных капсулах, которые вызывают стазисную блокировку, чтобы их протоматерия оставалась инертной, запертой в манекенообразной форме. Вне стазиса их протоматерия находится в постоянном движении, постоянно колеблясь вокруг эндоскелета Трансформера, стремясь принять форму. Когда капсула активирует свой сканирующий аппарат и идентифицирует подходящий альтернативный режим, стазис прекращается, протоматерия принимает новую форму, и Трансформатор подключается к сети; однако, если неисправность капсулы и стазис прекратятся до сканирования в альтернативном режиме, дестабилизированный живой металл и искра погибнут в течение нескольких часов. Обновление Spark A Quantum Cycle смягчило эту проблему, установив внутренние сканеры внутри каждого отдельного тела Transformer, Survivor, которые все еще использовались десятки тысяч лет спустя. Приходят новые силы!

Техноорганическое тело Найтскрима превращается в «техноматерию» с помощью Ключа к Векторной Сигме.

После возвращения экипажа Axalon на Кибертрон Оракул начал план использования органической материи, которую они привезли с собой, для преобразования всего Кибертрона и его обитателей из чистого живого металла в техноорганику. Чтобы остановить это, Танкор получил Ключ к Векторной Сигме, намереваясь использовать его способность преобразовывать органику в техноматерию , чтобы гарантировать, что Кибертрон останется миром металлической чистоты. Найтскрим стал первой жертвой ключа, и превращение его техноорганического тела в техноматерию привело его в бреду от боли. Когда Максималы приступили к получению дрона-крота, чтобы они могли добывать целебную органическую слизь из органического ядра Кибертрона, прикосновение Ночного Крика передало его состояние Блэкарахнии, но позже пара была вылечена, когда Максималы нашли достаточное количество слизи. Ключ

Когда Мегатрон завладел силой ключа, его дроны-транспортеры использовали его, чтобы превратить огромную органическую лозу, которую Максималы вырастили, в техноматерию. Поскольку преобразование распространилось по всей длине лозы, Оптимусу Праймалу пришлось опередить его и отрезать лозу, прежде чем она смогла распространиться на все культуры, которые выращивали Максималы, и уничтожить их. Катализатор Впоследствии, во время нападения Максималов на Цитадель Совета, они были побеждены и преобразованы в техноматерию дронами Мегатрона, а сам Оптимус был преобразован Танкором. Конец линии К счастью, конфликт энергий Камеры Плазменной Энергии и Ключа к Векторной Сигме вылечил всех Максималов. Однако Fallout Megatron не покончил с ключом и в конце концов попытался использовать его силу на самом органическом ядре Кибертрона. Ядро начало преобразовываться в техноматерию, но процесс был остановлен, когда Праймал затащил пару из них в ядро ​​и переформатировал всю планету в техноорганический рай. Финал Пт. III: Семена будущего

2005 Преемственность IDW

Анод пытается вылепить «sentio metallico» прототипа.

«Естественное» рождение Трансформера происходит в результате искры, воспламеняющейся в области Кибертрона (или одной из его лун), известной как горячая точка. Зажигание природной искры сопровождается образованием вокруг нее порции рождения металла , известной в науке как sentio metallico , которая собирается с поверхности планеты вместе с искрой в определенном количестве, определяемом уравнение. Безмолвный Свет Плодородной Луны Сентио Металлико вскоре объединится вокруг искры, чтобы сформировать протоформу, начиная с простой геометрической формы, из которой он вырастет и созреет в полноразмерный Трансформер Безмолвный Свет в течение одного-двух дней. Эта машина убивает фашистов. Процесс начинается с появления конечностей и черт лица, а вскоре после проявления его естественного альтернативного режима; протоформа будет оставаться теплой на ощупь на этих ранних стадиях, охлаждаясь после перехода в альтернативный режим. Безмолвный Свет Иногда, однако, у sentio metallico могут возникать трудности с чтением генетических «инструкций» искры, и они изо всех сил пытаются принять свою естественную форму. В таких случаях кибертронский акушер, известный как кузнец, поможет взрастить протоформу и придать ей «данную Богом» форму. Мир неуместен

Увлечение спиннерами достигло даже Некромира.

Если искру не собрать из горячей точки и не дать ей погаснуть, то sentio metallico обычно умирает вместе с ней. Однако в невероятно редких случаях он выживает как «овдовевший металл», превращаясь в цветок в форме снежинки невероятной ценности. Мир неуместен

Таких прирожденных Трансформеров называют «Коваными». Плодородная Луна Напротив, «Созданные Холодом» Трансформеры — это те, чьи тела были построены на фабриках из обычных материалов и имплантированы искрами, и какое-то время считались «ниже», чем роботы-Кованые, что привело к социальному апартеиду. Теория разделенного самохаоса, часть 1 Однако можно использовать sentio metallico, собранный из других источников, для создания тела сконструированного холода; это был путь, принятый десептиконами в тюрьме Грайндкор, где они переплавляли тела заключенных, чтобы собрать сырье для создания лучшего класса М.Т.О. Говори, Память! (Часть 2) Другие химические соединения, такие как полигидроксибутират, могут при достаточном количестве времени разрушить базовую структуру трансформатора. Растворенные остатки можно впоследствии обработать и превратить в обычные, но полезные вещества, такие как лонсдейлит. Афелий

Останки чрезвычайно старых Трансформеров, таких как члены Руководящей Руки, растворяются в инертном sentio metallico — красном или сером порошке — вскоре после их смерти. Солнце в полете Забвение Искра среди угольков

2019 Преемственность IDW

Левиафан сделала себе работу, путешествуя по поверхности Кибертрона, собирая живой металл планеты, чтобы новые искры могли формировать свои тела. Мир в твоих глазах, часть третья

Трилогия Юникрона

Передозировка силы Mini-Con спонтанно меняет цвет и форму брони Hot Shot.

Хотя это и не ограничивается этим универсальным кластером, случаи обесцвечивания живого металла Трансформера из-за вливания энергии здесь особенно распространены, будь то благодаря силе Mini-Cons, Puppet Mortal Combat Worlds Collide, часть 4 из 4 MTMTE : Armada #3 непостижимые атрибуты Energon, Optimus Supreme Wishes или Cyber ​​Planet Key. Ярость Достаточное количество такой «божественной» силы может даже спонтанно генерировать больше живого металла, как, например, когда частично включенный Омега-Замок превратил Старскрима в возвышающегося колосса, во много раз превышающего его нормальный размер. Старскрим (эпизод)

Также часто наблюдалось регенеративное действие Энергона на живой металл. Мало того, что погружение или проглатывание топлива могло почти мгновенно залечить раны в бронированной коже Трансформера, их живой металл воспроизводился и «вырастал» обратно поверх раны, но достаточно большая доза могла помочь Трансформеру — даже такому огромному, как Сам Юникрон — регенерировал целые утраченные части тела с нуля. Мегатрон Рейд Энергон Сеть

Серия игровых фильмов

Семена Создателей превращают органическое вещество доисторической Земли в элементарный металл-трансформер.

«элементарных металлов» , используемых для ковки тел Трансформеров, были созданы инопланетной расой, известной как Создатели. Эти существа использовали «семена» киберформирования, чтобы преобразовать органический материал других планет в металл, который они затем собрали и доставили на Кибертрон. Age of Extinction Там AllSpark вдохнул жизнь в металл. Трансформеры Этот сверхплотный жидкий металл представляет собой протоформу, которая служит ядром каждого Трансформера и способна поглощать и интегрировать дополнительную материю для создания бронированного экзоскелета, который окружает его и формирует внешний вид робота. Путеводитель по фильму Когда люди анализировали эту «самовосстанавливающуюся молекулярную броню», было отмечено, что она обладает регенеративными свойствами, но была неспособна излечить ожог магнием при температуре 6000 градусов от высокотемпературного снаряда Сабо (по крайней мере, не так быстро). Трансформеры

Доисторическая Земля была одним из миров, где Создатели производили свои металлы. Размещение там семян спровоцировало вымирание мелового и палеогенового периодов, уничтожившее динозавров планеты и даже превратившее некоторые из их останков в металлические скелеты. На Земле остались небольшие залежи металла, которые сохранились до наших дней, но человечество не могло найти применение таинственному веществу, не подозревая об истинной силе, которой оно обладало. Именно прибытие Трансформеров на Землю позволило Kinetic Solutions Incorporated установить связь между загадочным металлом и физиологией пришельцев. Битва за Чикаго дала компании шанс получить останки нескольких умерших Трансформеров, и, используя их останки, KSI приступила к взлому «генома» Трансформеров и научилась программировать и манипулировать металлом, на что они и обратили внимание. сгруппированное, зарегистрированное как товарный знак и имеющее коммерческую ценность название » Transformium ». Используя Transformium, KSI начала разработку искусственных прототипов Трансформеров, включая «подделку» Шмеля, Стингер и центральную часть их линейки, Гальватрон — роботов, которые использовали реконфигурируемые свойства металла для «преобразования» в их своим уникальным способом, взорвавшись в облако частиц Transformium и преобразовавшись в альтернативном режиме, процесс, известный как «гипнотрансформация». [5] Не принимать заменителей! задавать формы, но не делает их более выносливыми, чем обычные трансформеры; прибейте их смертельным ударом, и они падут, как и любой другой «бот».

Стингер трансформируется, перенастраивая свой трансформиум.

Поскольку ограниченные запасы Трансформиума на Земле истощаются из-за растущего производства, глава KSI Джошуа Джойс вступил в сговор с агентом ЦРУ и фанатиком против Трансформеров Гарольдом Аттингером, который предоставил Джойс дополнительный запас Трансформиума в виде мертвых тел. десептиконов, которых окружила его оперативная группа Cemetery Wind (хотя KSI не знал, что многие из этих трупов на самом деле были автоботами). Однако даже этого было недостаточно, но тайный союзник Аттингера Локдаун пообещал спасение в виде киберформирующего семени, которое могло бы обеспечить их огромным количеством Трансформиума на десятилетия в обмен на помощь в поимке Оптимуса Прайма для его собственных целей. Они намеревались безопасно взорвать семя в монгольской пустыне, создав достаточное количество Трансформиума, которого хватило бы на десятилетия, но Гальватрон — на самом деле Мегатрон, возродившийся благодаря молчаливому манипулированию КСИ и его Трансформиумом — стремился получить его для себя и не испытывал таких угрызений совести. о защите человечества от его последствий. Он взял под свой контроль небольшую армию прототипов Transformium KSI, но его план был сорван автоботами Оптимуса Прайма и их союзниками-людьми. Возраст вымирания

Анимированный

Жестко закодированные схемы дизайна в искре Йокетрона преобразуют протоматерию протоформы в его образ.

Кибертронская жизнь начинается с протоматерии , которая добывается в звуковых каньонах Кибертрона и превращается в протоформы. Затем прототипы питаются светом Матричной камеры Корпуса кибер-ниндзя, а затем оживают благодаря вливанию искры из AllSpark или Vector Sigma. Альманах AllSpark II Пять сервоприводов судьбы Хотя обычно это происходит только в результате несчастного случая или научного эксперимента с аномалиями, протоматерию можно преобразовать в органические конфигурации, получив техно-органическое существо. И пришел паук TransWarped Predacons Rising

Когда мастер Корпуса кибер-ниндзя Йокетрон был смертельно ранен Локдауном, Праул попытался спасти свою жизнь, пересадив свою искру в одну из протоформ Корпуса. Протоматерия тела изменила конфигурацию, чтобы походить на Йокетрона, но старый мастер был встревожен, узнав, что Праул потратил впустую протоформу, пытаясь сохранить «кусок прошлого», и позволил своей собственной искре погаснуть. Пять сервоприводов судьбы

Забавные публикации

Разбитое стекло Преемственность

Старскрим называл металл и цепи кибертронского тела техноматерией , когда описывал, как они могут ломаться и включать в свои системы части, сделанные из обычных металлов. Blitzwing Bop Scraplets этой зеркальной вселенной поглощают мертвый металл и регенерируют его в свежий живой металл. Подземелья и диноботы

Выровненная непрерывность

Чистая жидкая киберматерия светится голубым цветом.

«Первобытный бульон», из которого в древности образовался живой металл планеты Кибертрон, был известен как киберматерия . Трансформеры появились из ткани планеты в Колодце Всех Искр; Материя их тел была названа металлургом Алхимиком Праймом Искрящийся металл Заветом Примуса и отмечена Альфа Трионом как состоящая из «другой формы» Энергона, который сформировал все, что можно найти на Кибертроне. Трансформеры: Исход Медицинский работник Рэтчет описал сложную внутреннюю работу живого металлического тела Трансформера как «биологию», а не как «технологию», и дал понять, что жизненно важные органы, такие как T-cog, не могут быть построены с нуля из обычных материалов. Операция «Шмель», часть 1

Shockwave исследует беспорядочные металлические образования, созданные нестабильной киберматерией.

Когда Мегатрон отравил ядро ​​Кибертрона темным энергоном, планета потеряла способность поддерживать жизнь. Миллион лет спустя автоботы Оптимуса Прайма обнаружили и активировали легендарный замок Омега, который произвел свежий запас живой киберматерии, которую можно было использовать для повторного киберформирования Кибертрона. К сожалению, когда Замок попал в руки десептиконов, Оптимус Прайм был вынужден уничтожить его, чтобы Мегатрон не смог использовать его для киберформирования Земли. Прежде чем Прайм разрушил замок, Мегатрону удалось использовать киберматерию, чтобы создать себе крепость в Неваде. Темный час

Спасение Кибертрона проявилось из неожиданного источника, когда генетический материал некоторых неудавшихся клонов Предаконов был непреднамеренно смешан с синтетическим энергоном во время взрыва в лаборатории Shockwave Project Predacon. Смешение двух материалов создало нестабильную форму киберматерии, которую Мегатрон поручил Шоквейву усовершенствовать, чтобы он мог возобновить свой более ранний план по киберформированию Земли и Кибертрона.

Погружение в киберматерию лечит смертельные раны живого металла Бамблби.

С этой целью десептиконы похитили Рэтчета, у которого была формула синтетического энергона, и вынудили его помочь им в их работе, пообещав восстановить Кибертрон. Minus OnePersuasion Здравый смысл Рэтчета в конце концов возобладал, и он попытался саботировать проект, но его усилия не увенчались успехом, и формула была завершена. Десептиконы воссоздали Замок Омега на борту своего военного корабля, чтобы использовать его в качестве пускового механизма для киберматерии, и во время попытки автоботов остановить их Бамблби был смертельно ранен и упал в Замок. Погружение в киберматерию залечило раны Бамблби, в том числе его давно поврежденный голосовой аппарат, который наука не могла восстановить, и впоследствии он появился, чтобы убить Мегатрона.

После поражения десептиконов Команда Прайм завладела военным кораблем, Локком и киберматерией. Количество киберматерии было недостаточным, чтобы вручную повторно киберформировать всю поверхность Кибертрона, и, поскольку Рэтчет не знал половины формулы Шоквейва, они не могли создать больше, но у Оптимуса Прайма было решение: он запустил кибер -материю в Колодец Всех Искр, где она оживила само ядро, чтобы оно, в свою очередь, могло вернуть жизнь остальной части Кибертрона. Тупик

Спросите Вектора Прайм

Отвечая на вопрос по этому поводу, Вектор Прайм заметил, что различные названия, используемые в мультивселенной для обозначения живого металла тел Трансформеров, включая «протоматерия», «киберматерия» и «сентио-материя». metallico» были разными именами для одного и того же (но также отмечалось, что эксперт потенциально может различить тонкие различия между ними, основываясь на различных физических законах разных вселенных). Ему не нравилось использовать слово «Трансформиум» для обозначения этого, но только потому, что он боялся судебного преследования за нарушение прав на товарный знак KSI. В ответ на дальнейшие вопросы Вектор также объяснил, что в некоторых вселенных вливание искры в тело, сделанное из обычных материалов, может превратить вещество этого тела в живой металл. Спросите Вектор Прайм 03.08.2015

Примечания

  • Слово «протоматерия» впервые было использовано в художественной литературе Transformers для описания водянистой субстанции, из которой состоят трансварп-порталы в прозаическом рассказе 1999 года «Раскол». Это использование никогда не будет повторяться, и его последующее использование в качестве названия материи, из которой сделаны протоформы — в Beast Wars: The Gathering , The AllSpark Almanac II и Ask Vector Prime — вряд ли было преднамеренным перепрофилированием. этого слова, а просто совпадение.
  • «Техноматерия» впервые был использован в мультфильме Beast Machines для описания чистых механических веществ, которые были преобразованы из органических веществ с помощью Ключа в векторную сигму (эффект, ранее замеченный в мультфильме «Поколение 1»). В рассказе Shattered Glass «Blitzwing Bop» позже он использовался для обозначения живого металла тела Трансформера, проводя различие между «техноматерией» и обычными металлами и схемами.
  • Термин «sentio metallico», который, кстати, на латыни переводится как «я чувствую металлический», был придуман писателем Джеймсом Робертсом для его неофициального Transformers роман Eugenesis , для обозначения живого металлического материала Кибертрона, из которого были рождены Трансформеры в комиксе Generation 2 . Позже он ввел этот термин в канон через комиксы IDW, в которых было установлено, что он представляет собой вещество, из которого состоят протоформы.
  • «Живой металл» стал механикой в ​​наборе Magic: The Gathering Universe Beyond: Transformers , позволяя трансформерам, являющимся артефактами Транспортных средств, становиться существами во время хода их контроллера. Это используется для обеспечения некоторых функций транспортных средств (обычно не являющихся существами, за исключением определенных условий), сохраняя при этом их автономию.

См. также

Другие названные металлы, используемые в конструкции тел трансформеров, обычно в качестве брони, включают:

  • Кибериум
  • Кибернит
  • Кибертитан
  • Кибертониум
  • Дестрониум
  • Дурабиллий
  • Тританиум
  • Тритиллий
  • Унунтриум

Человечество, как известно, создало собственный живой металл, «разумный металл», который был использован для создания супергероя Пепсимена и одолжен автоботам для создания Pepsi Convoy.

Ссылки

  1. ↑ «Переход: Часть 6»
  2. Трансформеры: Путеводитель по фильмам
  3. ↑ «Блицвинг Боп»
  4. ↑ Ask Vector Prime, 3 августа 2015 г.
  5. ↑ «ILM представляет свой набор инструментов для трансформаторов», FXGuide

Живой металл — Transformers Wiki


Эта статья является избранной и считается одной из самых информативных на этой вики.

Первый Трансформер рождается из живого металла Кибертрона, который немедленно трансформируется, принимая форму бронированного робота.

Живой металл , из которого состоят Трансформеры, известен под многими именами и описаниями, в том числе био-ханик , протоматерия , техноматерия , sentio metallico , киберматерия рожденный металл , искрящийся металл , элементарный металл и трансформиум . Обычно изображаемый как живое вещество самого Кибертрона, это не обычный металл, обладающий самовоспроизводящейся клеточной структурой и генетическим кодом. Трансформеры иногда представляются как имеющие «естественный» альтернативный режим, который они принимают при рождении, определяемый жестко запрограммированными схемами дизайна в их искре, но их живой металл податлив и адаптируется, и его можно запрограммировать для реконфигурации в новые формы. , дизайны и цвета, позволяющие ботам менять альтернативный режим по мере необходимости. Действительно, новорожденный живой металл кажется желание форма; если осложнения при рождении не позволяют ему принять его, он, вероятно, умрет, а вместе с ним погаснет и искра Трансформатора. Как и в случае с человеческой плотью, когда живой металл умирает, часто показано, что он теряет цвет; и наоборот, известно, что если его наполнить избытком экзотической энергии, он неожиданно приобретает новые оттенки или даже мутирует в новые формы.

На базовом уровне живой металл состоит из Разреженного Энергона. [1] Как живое вещество, оно способно поражаться уникальными болезнями, но оно может исцелять нанесенные ему повреждения с течением времени, его металлические клетки регенерируют и «вырастают» обратно. Этот процесс заживления можно ускорить с помощью медицинских средств, таких как ручное техническое обслуживание, внешние ремонтные устройства или вливания энергона. Утерянные детали можно без труда заменить дубликатами из обычных металлов; Системы Трансформера могут поглощать и разрушать обычный материал, превращать его в живой металл и повторно интегрировать в свои тела. [2] [3] Однако основные органы исключительно сложны, и заменить их из обычных материалов практически невозможно, это означает, что Трансформер может получить непоправимый ущерб частям своего тела и потерять функция их.

Вполне возможно, что новое тело Трансформера будет построено с нуля вообще без использования живого металла, а затем имплантирована в него искра. Получившееся в результате существо является не менее «настоящим» кибертронцем, но может столкнуться с некоторой социальной стигмой в непросвещенном обществе. В некоторых вселенных вливание искры фактически превращает такое тело в живой металл. [4]

Это величайшее достижение современной физики со времени расщепления атома. Программируемая материя… Мы можем превратить что угодно в что угодно . Gill Wembley, Age of Extinction

Содержимое

  • 1 Художественная литература
    • 1.1 Семейство преемственности поколения 1
      • 1.1.1 Преемственность мультфильмов
      • 1.1.2 Преемственность комиксов Marvel
      • 1.1.3 Эра Зверя
      • 1.1.4 2005 Непрерывность IDW
      • 1.1.5 2019 Непрерывность IDW
    • 1. 2 Трилогия Юникрона
    • 1.3 Серия игровых фильмов
    • 1.4 Анимированный
    • 1.5 Fun Publications Разбитое стекло Преемственность
    • 1.6 Выровненная непрерывность
    • 1.7 Спросите Вектор Прайм
  • 2 Примечания
  • 3 См. также
  • 4 Каталожные номера

Художественная литература

Семья преемственности поколения 1

Преемственность мультфильмов

Цвет металла Оптимуса Прайма исчезает в момент смерти вашего детства.

Самые ранние живые металлы Трансформеров были выкованы в огне Камеры Плазменной Энергии. Возрождение, часть 1 Именно эта вселенная популяризировала идею о том, что когда Трансформер умирает, его живой металл теряет цвет. Здесь происходили некоторые из самых известных примеров этого процесса, в том числе сам Оптимус Прайм, но мнения о том, приобретают ли останки мертвого Трансформера различные оттенки серого, расходятся. или ярко-белый. Зов Примитивов Тайна Повелителя Планеты То же самое можно сказать даже о живом металле Кибертрона, который изначально сиял здоровым золотом, но поблек до безжизненно-серого цвета, когда его энергия иссякла. Рассвет войны: Возрождение, часть 2

Ключ к вектору Сигма превращает органическое вещество Земли в металл.

Согласно одному сообщению, Квинтессоны использовали Ключ к векторной сигме, чтобы преобразовать материю органического мира в металл Кибертрона. Хронология Kiss Players В 1985 году десептиконы обнаружили эту силу, когда, украв ключ и принеся его на Землю, Саундвейв бросил его на землю, и он превратил камень и почву вокруг себя в металл. Мегатрон немедленно приступил к превращению Земли в «новый Кибертрон» с силой ключа, начиная с лесов недалеко от Сиэтла. Автоботы быстро отреагировали, и в последовавшей битве Сильверболт выбил Ключ из руки Мегатрона и уничтожил его, вернув преобразованный металл обратно в его исходное органическое состояние. Ключ к векторной сигме, часть 2

Претенденты смогли преобразовать свой живой металл в органическую материю, чтобы замаскироваться под людей. Мастер-брекеты, используемые младшими директорами и мастерами-богами, были способны достигать противоположного эффекта, временно превращая органические клетки человеческой ткани в металл, тем самым позволяя людям трансформироваться и объединяться с Транстекторами. Супербог Masterforce

Император Десептиконов Разрушения Деззавр владел Пушками Разрушения Живого Металла, мощным оружием, которое стреляло энергетическими взрывами, убивающими клетки живого металла. Воскрешение!? Крепость десептиконов Однако на гуруниум пушка не подействовала. Сильнейшая пара, сочетание победы!

Преемственность комиксов Marvel

Оригинальное изображение рождения первого Трансформера имело несколько визуальных отличий от версии в комиксе Generation 2 (см. вверху этой статьи).

Эта вселенная была первой, в которой Трансформеры были рождены из ткани Кибертрона, так как первый Трансформер был изображен выходящим полностью живым прямо с поверхности планеты, Матрица Созидания уже была установлена ​​в их груди. Первобытный крик Тем не менее, похоже, что это относилось только к первоначальному первому поколению кибертронцев; создание Трансформера в наши дни связано с ручным созданием тела их собратьями-ботами, которое затем будет воплощено в жизнь с помощью Матрицы. Следующая лучшая вещь, чтобы быть там! Мозговой штурм! Командные выступления! Аэроботы над Америкой! Интенсивный трафик!

Когда Оптимусу Прайму была предоставлена ​​возможность заглянуть во времени при рождении расы Трансформеров, он увидел момент создания первого Трансформера, когда их сырое тело выкапывалось из лужи изначальной металлической материи на Кибертроне, массы жидкий металл поверх эндоскелета, который сразу же принял форму и цвет, как только робот полностью появился, треск света пересекал его движущуюся поверхность. Пока видение продолжалось, Оптимус увидел, как когда-то размножились кибертронцы: биомеханических металл их тел копировался и делился как клетка, образуя огромную пустулу из жидкого металла на теле робота, которая затем лопалась, освобождая новое, сырое кибертронское тело, которое быстро принимало форму. Сила и слава

Эра Зверей

Вне стабилизирующего влияния стазисного замка жидкометаллическая «протоматерия» протоформы существует в постоянном движении.

Через несколько столетий после окончания войны между автоботами и десептиконами технологический квантовый скачок, известный как Великая модернизация, даровал новые свойства живому металлу Трансформеров. Тела тех, кто прошел процесс обновления, получили возможность трансформироваться не только в металлические формы, но и в органические формы, такие как звери или растения. Спарквар Пт. II: Поиск Такие «скины» режима органических зверей использовались Максималами Девяти.0028 Аксалон и Предаконы Дарксайд , чтобы защитить себя от вредного энергонового излучения на доисторической Земле, Войны Зверей (Часть 1), но во время их приключений там они подвергаются воздействию различных энергий, включая квантовый всплеск и технологии пришельцев. Вок вызвал дальнейшие мутации в их телах. последствия

Совершенно новая жизнь Трансформера, созданная из этой новой, усовершенствованной формы живого металла, начинается с безликого неодушевленного тела, известного как протоформа, у которого отсутствует альтернативный режим или сознательный разум. Искра. В этом «несформированном» состоянии их живой металл существует как нанотехнологический жидкий металл, называемый 9.0008 протоматерия . Вселенная Beast Wars The Gathering #1 Справочник по Beast Wars Тело активного Трансформера также может быть уменьшено до состояния протоформы. Revelation Dawn of the Predacus Ruination Chapter, Part One Протоформы хранятся в стазисных капсулах, которые вызывают стазисную блокировку, чтобы их протоматерия оставалась инертной, запертой в манекенообразной форме. Вне стазиса их протоматерия находится в постоянном движении, постоянно колеблясь вокруг эндоскелета Трансформера, стремясь принять форму. Когда капсула активирует свой сканирующий аппарат и идентифицирует подходящий альтернативный режим, стазис прекращается, протоматерия принимает новую форму, и Трансформатор подключается к сети; однако, если неисправность капсулы и стазис прекратятся до сканирования в альтернативном режиме, дестабилизированный живой металл и искра погибнут в течение нескольких часов. Обновление Spark A Quantum Cycle смягчило эту проблему, установив внутренние сканеры внутри каждого отдельного тела Transformer, Survivor, которые все еще использовались десятки тысяч лет спустя. Приходят новые силы!

Техноорганическое тело Найтскрима превращается в «техноматерию» с помощью Ключа к Векторной Сигме.

После возвращения экипажа Axalon на Кибертрон Оракул начал план использования органической материи, которую они привезли с собой, для преобразования всего Кибертрона и его обитателей из чистого живого металла в техноорганику. Чтобы остановить это, Танкор получил Ключ к Векторной Сигме, намереваясь использовать его способность преобразовывать органику в техноматерию , чтобы гарантировать, что Кибертрон останется миром металлической чистоты. Найтскрим стал первой жертвой ключа, и превращение его техноорганического тела в техноматерию привело его в бреду от боли. Когда Максималы приступили к получению дрона-крота, чтобы они могли добывать целебную органическую слизь из органического ядра Кибертрона, прикосновение Ночного Крика передало его состояние Блэкарахнии, но позже пара была вылечена, когда Максималы нашли достаточное количество слизи. Ключ

Когда Мегатрон завладел силой ключа, его дроны-транспортеры использовали его, чтобы превратить огромную органическую лозу, которую Максималы вырастили, в техноматерию. Поскольку преобразование распространилось по всей длине лозы, Оптимусу Праймалу пришлось опередить его и отрезать лозу, прежде чем она смогла распространиться на все культуры, которые выращивали Максималы, и уничтожить их. Катализатор Впоследствии, во время нападения Максималов на Цитадель Совета, они были побеждены и преобразованы в техноматерию дронами Мегатрона, а сам Оптимус был преобразован Танкором. Конец линии К счастью, конфликт энергий Камеры Плазменной Энергии и Ключа к Векторной Сигме вылечил всех Максималов. Однако Fallout Megatron не покончил с ключом и в конце концов попытался использовать его силу на самом органическом ядре Кибертрона. Ядро начало преобразовываться в техноматерию, но процесс был остановлен, когда Праймал затащил пару из них в ядро ​​и переформатировал всю планету в техноорганический рай. Финал Пт. III: Семена будущего

2005 Преемственность IDW

Анод пытается вылепить «sentio metallico» прототипа.

«Естественное» рождение Трансформера происходит в результате искры, воспламеняющейся в области Кибертрона (или одной из его лун), известной как горячая точка. Зажигание природной искры сопровождается образованием вокруг нее порции рождения металла , известной в науке как sentio metallico , которая собирается с поверхности планеты вместе с искрой в определенном количестве, определяемом уравнение. Безмолвный Свет Плодородной Луны Сентио Металлико вскоре объединится вокруг искры, чтобы сформировать протоформу, начиная с простой геометрической формы, из которой он вырастет и созреет в полноразмерный Трансформер Безмолвный Свет в течение одного-двух дней. Эта машина убивает фашистов. Процесс начинается с появления конечностей и черт лица, а вскоре после проявления его естественного альтернативного режима; протоформа будет оставаться теплой на ощупь на этих ранних стадиях, охлаждаясь после перехода в альтернативный режим. Безмолвный Свет Иногда, однако, у sentio metallico могут возникать трудности с чтением генетических «инструкций» искры, и они изо всех сил пытаются принять свою естественную форму. В таких случаях кибертронский акушер, известный как кузнец, поможет взрастить протоформу и придать ей «данную Богом» форму. Мир неуместен

Увлечение спиннерами достигло даже Некромира.

Если искру не собрать из горячей точки и не дать ей погаснуть, то sentio metallico обычно умирает вместе с ней. Однако в невероятно редких случаях он выживает как «овдовевший металл», превращаясь в цветок в форме снежинки невероятной ценности. Мир неуместен

Таких прирожденных Трансформеров называют «Коваными». Плодородная Луна Напротив, «Созданные Холодом» Трансформеры — это те, чьи тела были построены на фабриках из обычных материалов и имплантированы искрами, и какое-то время считались «ниже», чем роботы-Кованые, что привело к социальному апартеиду. Теория разделенного самохаоса, часть 1 Однако можно использовать sentio metallico, собранный из других источников, для создания тела сконструированного холода; это был путь, принятый десептиконами в тюрьме Грайндкор, где они переплавляли тела заключенных, чтобы собрать сырье для создания лучшего класса М. Т.О. Говори, Память! (Часть 2) Другие химические соединения, такие как полигидроксибутират, могут при достаточном количестве времени разрушить базовую структуру трансформатора. Растворенные остатки можно впоследствии обработать и превратить в обычные, но полезные вещества, такие как лонсдейлит. Афелий

Останки чрезвычайно старых Трансформеров, таких как члены Руководящей Руки, растворяются в инертном sentio metallico — красном или сером порошке — вскоре после их смерти. Солнце в полете Забвение Искра среди угольков

2019 Преемственность IDW

Левиафан сделала себе работу, путешествуя по поверхности Кибертрона, собирая живой металл планеты, чтобы новые искры могли формировать свои тела. Мир в твоих глазах, часть третья

Трилогия Юникрона

Передозировка силы Mini-Con спонтанно меняет цвет и форму брони Hot Shot.

Хотя это и не ограничивается этим универсальным кластером, случаи обесцвечивания живого металла Трансформера из-за вливания энергии здесь особенно распространены, будь то благодаря силе Mini-Cons, Puppet Mortal Combat Worlds Collide, часть 4 из 4 MTMTE : Armada #3 непостижимые атрибуты Energon, Optimus Supreme Wishes или Cyber ​​Planet Key. Ярость Достаточное количество такой «божественной» силы может даже спонтанно генерировать больше живого металла, как, например, когда частично включенный Омега-Замок превратил Старскрима в возвышающегося колосса, во много раз превышающего его нормальный размер. Старскрим (эпизод)

Также часто наблюдалось регенеративное действие Энергона на живой металл. Мало того, что погружение или проглатывание топлива могло почти мгновенно залечить раны в бронированной коже Трансформера, их живой металл воспроизводился и «вырастал» обратно поверх раны, но достаточно большая доза могла помочь Трансформеру — даже такому огромному, как Сам Юникрон — регенерировал целые утраченные части тела с нуля. Мегатрон Рейд Энергон Сеть

Серия игровых фильмов

Семена Создателей превращают органическое вещество доисторической Земли в элементарный металл-трансформер.

«элементарных металлов» , используемых для ковки тел Трансформеров, были созданы инопланетной расой, известной как Создатели. Эти существа использовали «семена» киберформирования, чтобы преобразовать органический материал других планет в металл, который они затем собрали и доставили на Кибертрон. Age of Extinction Там AllSpark вдохнул жизнь в металл. Трансформеры Этот сверхплотный жидкий металл представляет собой протоформу, которая служит ядром каждого Трансформера и способна поглощать и интегрировать дополнительную материю для создания бронированного экзоскелета, который окружает его и формирует внешний вид робота. Путеводитель по фильму Когда люди анализировали эту «самовосстанавливающуюся молекулярную броню», было отмечено, что она обладает регенеративными свойствами, но была неспособна излечить ожог магнием при температуре 6000 градусов от высокотемпературного снаряда Сабо (по крайней мере, не так быстро). Трансформеры

Доисторическая Земля была одним из миров, где Создатели производили свои металлы. Размещение там семян спровоцировало вымирание мелового и палеогенового периодов, уничтожившее динозавров планеты и даже превратившее некоторые из их останков в металлические скелеты. На Земле остались небольшие залежи металла, которые сохранились до наших дней, но человечество не могло найти применение таинственному веществу, не подозревая об истинной силе, которой оно обладало. Именно прибытие Трансформеров на Землю позволило Kinetic Solutions Incorporated установить связь между загадочным металлом и физиологией пришельцев. Битва за Чикаго дала компании шанс получить останки нескольких умерших Трансформеров, и, используя их останки, KSI приступила к взлому «генома» Трансформеров и научилась программировать и манипулировать металлом, на что они и обратили внимание. сгруппированное, зарегистрированное как товарный знак и имеющее коммерческую ценность название » Transformium ». Используя Transformium, KSI начала разработку искусственных прототипов Трансформеров, включая «подделку» Шмеля, Стингер и центральную часть их линейки, Гальватрон — роботов, которые использовали реконфигурируемые свойства металла для «преобразования» в их своим уникальным способом, взорвавшись в облако частиц Transformium и преобразовавшись в альтернативном режиме, процесс, известный как «гипнотрансформация». [5] Не принимать заменителей! задавать формы, но не делает их более выносливыми, чем обычные трансформеры; прибейте их смертельным ударом, и они падут, как и любой другой «бот».

Стингер трансформируется, перенастраивая свой трансформиум.

Поскольку ограниченные запасы Трансформиума на Земле истощаются из-за растущего производства, глава KSI Джошуа Джойс вступил в сговор с агентом ЦРУ и фанатиком против Трансформеров Гарольдом Аттингером, который предоставил Джойс дополнительный запас Трансформиума в виде мертвых тел. десептиконов, которых окружила его оперативная группа Cemetery Wind (хотя KSI не знал, что многие из этих трупов на самом деле были автоботами). Однако даже этого было недостаточно, но тайный союзник Аттингера Локдаун пообещал спасение в виде киберформирующего семени, которое могло бы обеспечить их огромным количеством Трансформиума на десятилетия в обмен на помощь в поимке Оптимуса Прайма для его собственных целей. Они намеревались безопасно взорвать семя в монгольской пустыне, создав достаточное количество Трансформиума, которого хватило бы на десятилетия, но Гальватрон — на самом деле Мегатрон, возродившийся благодаря молчаливому манипулированию КСИ и его Трансформиумом — стремился получить его для себя и не испытывал таких угрызений совести. о защите человечества от его последствий. Он взял под свой контроль небольшую армию прототипов Transformium KSI, но его план был сорван автоботами Оптимуса Прайма и их союзниками-людьми. Возраст вымирания

Анимированный

Жестко закодированные схемы дизайна в искре Йокетрона преобразуют протоматерию протоформы в его образ.

Кибертронская жизнь начинается с протоматерии , которая добывается в звуковых каньонах Кибертрона и превращается в протоформы. Затем прототипы питаются светом Матричной камеры Корпуса кибер-ниндзя, а затем оживают благодаря вливанию искры из AllSpark или Vector Sigma. Альманах AllSpark II Пять сервоприводов судьбы Хотя обычно это происходит только в результате несчастного случая или научного эксперимента с аномалиями, протоматерию можно преобразовать в органические конфигурации, получив техно-органическое существо. И пришел паук TransWarped Predacons Rising

Когда мастер Корпуса кибер-ниндзя Йокетрон был смертельно ранен Локдауном, Праул попытался спасти свою жизнь, пересадив свою искру в одну из протоформ Корпуса. Протоматерия тела изменила конфигурацию, чтобы походить на Йокетрона, но старый мастер был встревожен, узнав, что Праул потратил впустую протоформу, пытаясь сохранить «кусок прошлого», и позволил своей собственной искре погаснуть. Пять сервоприводов судьбы

Забавные публикации

Разбитое стекло Преемственность

Старскрим называл металл и цепи кибертронского тела техноматерией , когда описывал, как они могут ломаться и включать в свои системы части, сделанные из обычных металлов. Blitzwing Bop Scraplets этой зеркальной вселенной поглощают мертвый металл и регенерируют его в свежий живой металл. Подземелья и диноботы

Выровненная непрерывность

Чистая жидкая киберматерия светится голубым цветом.

«Первобытный бульон», из которого в древности образовался живой металл планеты Кибертрон, был известен как киберматерия . Трансформеры появились из ткани планеты в Колодце Всех Искр; Материя их тел была названа металлургом Алхимиком Праймом Искрящийся металл Заветом Примуса и отмечена Альфа Трионом как состоящая из «другой формы» Энергона, который сформировал все, что можно найти на Кибертроне. Трансформеры: Исход Медицинский работник Рэтчет описал сложную внутреннюю работу живого металлического тела Трансформера как «биологию», а не как «технологию», и дал понять, что жизненно важные органы, такие как T-cog, не могут быть построены с нуля из обычных материалов. Операция «Шмель», часть 1

Shockwave исследует беспорядочные металлические образования, созданные нестабильной киберматерией.

Когда Мегатрон отравил ядро ​​Кибертрона темным энергоном, планета потеряла способность поддерживать жизнь. Миллион лет спустя автоботы Оптимуса Прайма обнаружили и активировали легендарный замок Омега, который произвел свежий запас живой киберматерии, которую можно было использовать для повторного киберформирования Кибертрона. К сожалению, когда Замок попал в руки десептиконов, Оптимус Прайм был вынужден уничтожить его, чтобы Мегатрон не смог использовать его для киберформирования Земли. Прежде чем Прайм разрушил замок, Мегатрону удалось использовать киберматерию, чтобы создать себе крепость в Неваде. Темный час

Спасение Кибертрона проявилось из неожиданного источника, когда генетический материал некоторых неудавшихся клонов Предаконов был непреднамеренно смешан с синтетическим энергоном во время взрыва в лаборатории Shockwave Project Predacon. Смешение двух материалов создало нестабильную форму киберматерии, которую Мегатрон поручил Шоквейву усовершенствовать, чтобы он мог возобновить свой более ранний план по киберформированию Земли и Кибертрона.

Погружение в киберматерию лечит смертельные раны живого металла Бамблби.

С этой целью десептиконы похитили Рэтчета, у которого была формула синтетического энергона, и вынудили его помочь им в их работе, пообещав восстановить Кибертрон. Minus OnePersuasion Здравый смысл Рэтчета в конце концов возобладал, и он попытался саботировать проект, но его усилия не увенчались успехом, и формула была завершена. Десептиконы воссоздали Замок Омега на борту своего военного корабля, чтобы использовать его в качестве пускового механизма для киберматерии, и во время попытки автоботов остановить их Бамблби был смертельно ранен и упал в Замок. Погружение в киберматерию залечило раны Бамблби, в том числе его давно поврежденный голосовой аппарат, который наука не могла восстановить, и впоследствии он появился, чтобы убить Мегатрона.

После поражения десептиконов Команда Прайм завладела военным кораблем, Локком и киберматерией. Количество киберматерии было недостаточным, чтобы вручную повторно киберформировать всю поверхность Кибертрона, и, поскольку Рэтчет не знал половины формулы Шоквейва, они не могли создать больше, но у Оптимуса Прайма было решение: он запустил кибер -материю в Колодец Всех Искр, где она оживила само ядро, чтобы оно, в свою очередь, могло вернуть жизнь остальной части Кибертрона. Тупик

Спросите Вектора Прайм

Отвечая на вопрос по этому поводу, Вектор Прайм заметил, что различные названия, используемые в мультивселенной для обозначения живого металла тел Трансформеров, включая «протоматерия», «киберматерия» и «сентио-материя». metallico» были разными именами для одного и того же (но также отмечалось, что эксперт потенциально может различить тонкие различия между ними, основываясь на различных физических законах разных вселенных). Ему не нравилось использовать слово «Трансформиум» для обозначения этого, но только потому, что он боялся судебного преследования за нарушение прав на товарный знак KSI. В ответ на дальнейшие вопросы Вектор также объяснил, что в некоторых вселенных вливание искры в тело, сделанное из обычных материалов, может превратить вещество этого тела в живой металл. Спросите Вектор Прайм 03.08.2015

Примечания

  • Слово «протоматерия» впервые было использовано в художественной литературе Transformers для описания водянистой субстанции, из которой состоят трансварп-порталы в прозаическом рассказе 1999 года «Раскол». Это использование никогда не будет повторяться, и его последующее использование в качестве названия материи, из которой сделаны протоформы — в Beast Wars: The Gathering , The AllSpark Almanac II и Ask Vector Prime — вряд ли было преднамеренным перепрофилированием. этого слова, а просто совпадение.
  • «Техноматерия» впервые был использован в мультфильме Beast Machines для описания чистых механических веществ, которые были преобразованы из органических веществ с помощью Ключа в векторную сигму (эффект, ранее замеченный в мультфильме «Поколение 1»). В рассказе Shattered Glass «Blitzwing Bop» позже он использовался для обозначения живого металла тела Трансформера, проводя различие между «техноматерией» и обычными металлами и схемами.
  • Термин «sentio metallico», который, кстати, на латыни переводится как «я чувствую металлический», был придуман писателем Джеймсом Робертсом для его неофициального Transformers роман Eugenesis , для обозначения живого металлического материала Кибертрона, из которого были рождены Трансформеры в комиксе Generation 2 . Позже он ввел этот термин в канон через комиксы IDW, в которых было установлено, что он представляет собой вещество, из которого состоят протоформы.
  • «Живой металл» стал механикой в ​​наборе Magic: The Gathering Universe Beyond: Transformers , позволяя трансформерам, являющимся артефактами Транспортных средств, становиться существами во время хода их контроллера. Это используется для обеспечения некоторых функций транспортных средств (обычно не являющихся существами, за исключением определенных условий), сохраняя при этом их автономию.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
