Из чего состоит кабель. Конструкция силового кабеля: подробный обзор токопроводящих жил

Как устроены токопроводящие жилы в силовых кабелях. Из каких материалов их изготавливают. Чем отличаются медные и алюминиевые жилы. Как определить сечение кабеля по жилам. Какие бывают виды жил в кабелях.

Содержание

Назначение и функции токопроводящих жил в силовых кабелях

Токопроводящие жилы являются ключевым элементом конструкции силовых кабелей. Они выполняют следующие основные функции:

  • Проведение электрического тока
  • Обеспечение необходимой пропускной способности кабеля
  • Определение механических характеристик кабеля (гибкость, прочность)

От материала изготовления, количества и конструкции жил напрямую зависят технические характеристики и области применения силовых кабелей. Поэтому при выборе кабельной продукции особое внимание следует уделять параметрам токопроводящих жил.

Материалы для изготовления токопроводящих жил

Для производства жил силовых кабелей применяются следующие основные материалы:

  • Медь
  • Алюминий

Выбор меди и алюминия обусловлен их оптимальным сочетанием электропроводности, механических свойств и стоимости. Рассмотрим подробнее характеристики этих материалов.


Медные жилы

Медь обладает следующими преимуществами как материал для токопроводящих жил:

  • Высокая электропроводность (на 60% выше, чем у алюминия)
  • Хорошая пластичность и гибкость
  • Высокая механическая прочность
  • Устойчивость к коррозии

Основной недостаток медных жил — более высокая стоимость по сравнению с алюминиевыми. Однако благодаря лучшим характеристикам медные кабели имеют меньшее сечение при той же пропускной способности.

Алюминиевые жилы

Преимущества алюминия как материала жил:

  • Низкая стоимость
  • Малый удельный вес
  • Достаточная электропроводность

Недостатки алюминиевых жил:

  • Меньшая по сравнению с медью электропроводность
  • Склонность к окислению
  • Низкая механическая прочность

Алюминиевые жилы требуют большего сечения для обеспечения той же токовой нагрузки. Также необходимы специальные меры по защите от окисления.

Конструкция токопроводящих жил

По конструкции различают следующие основные виды токопроводящих жил:

  • Однопроволочные
  • Многопроволочные
  • Секторные

Однопроволочные жилы

Состоят из одной цельной проволоки. Применяются в кабелях небольших сечений (до 16 мм2). Преимущества:


  • Простота конструкции
  • Низкая стоимость

Недостатки:

  • Низкая гибкость
  • Ограниченный диапазон сечений

Многопроволочные жилы

Состоят из нескольких скрученных проволок. Применяются в кабелях средних и больших сечений. Преимущества:

  • Высокая гибкость
  • Возможность изготовления жил больших сечений

Недостатки:

  • Сложность конструкции
  • Более высокая стоимость

Секторные жилы

Имеют форму сектора. Применяются в многожильных кабелях. Преимущества:

  • Экономия материала изоляции
  • Уменьшение диаметра кабеля

Недостатки:

  • Сложность изготовления
  • Применимы только в многожильных кабелях

Количество жил в силовых кабелях

По количеству жил силовые кабели делятся на следующие основные типы:

  • Одножильные
  • Двухжильные
  • Трехжильные
  • Четырехжильные
  • Пятижильные

Выбор количества жил зависит от типа электрической сети и конкретного применения кабеля. Наиболее распространены трехжильные и четырехжильные кабели для трехфазных сетей.

Как определить сечение кабеля по жилам

Сечение токопроводящих жил является важным параметром кабеля. Оно определяет его пропускную способность и допустимые токовые нагрузки. Для расчета сечения используются следующие формулы:


  • Для однопроволочных жил: S = π * D^2 / 4, где D — диаметр жилы
  • Для многопроволочных жил: S = n * π * d^2 / 4, где n — количество проволок, d — диаметр одной проволоки
  • Для секторных жил: S = π * R^2 * α / 360°, где R — радиус сектора, α — угол сектора

При выборе кабеля необходимо учитывать, что фактическое сечение жил может отличаться от номинального. Важно ориентироваться на данные производителя о допустимых токовых нагрузках.

Маркировка жил в силовых кабелях

Для удобства монтажа и эксплуатации жилы силовых кабелей имеют цветовую маркировку:

  • Желто-зеленый — защитный проводник (PE)
  • Голубой — нейтральный проводник (N)
  • Коричневый, черный, серый — фазные проводники

В маркировке кабелей также указывается материал жил:

  • А — алюминиевые жилы (например, АВВГ)
  • Отсутствие буквы А — медные жилы (например, ВВГ)

Сравнение кабелей с медными и алюминиевыми жилами

При выборе между кабелями с медными и алюминиевыми жилами следует учитывать следующие факторы:

ПараметрМедные жилыАлюминиевые жилы
ЭлектропроводностьВышеНиже
Механическая прочностьВышеНиже
ГибкостьВышеНиже
СтоимостьВышеНиже
ВесБольшеМеньше

Выбор зависит от конкретных условий применения и экономических факторов. В целом, кабели с медными жилами обеспечивают лучшие технические характеристики, но имеют более высокую стоимость.


Заключение

Токопроводящие жилы являются ключевым элементом конструкции силовых кабелей. Правильный выбор материала, конструкции и сечения жил позволяет обеспечить оптимальные характеристики кабеля для конкретного применения. При подборе кабельной продукции важно учитывать все особенности токопроводящих жил и руководствоваться рекомендациями производителей.


Конструкция кабеля и провода: назначение и характеристики основных элементов | Публикации

Рубрикатор

  • 13274
  • Поделиться

  • Пожаловаться

Бытовые приборы, электроинструменты, промышленное оборудование, осветительная техника — это и многое другое требует применения кабельной продукции для подключения к источнику питания или передачи сигнала.

Для того, чтобы работа осуществлялась наиболее эффективно, существуют разные конструкции монтажных, силовых, сигнальных проводов и кабелей, каждая из которых применима в определённых условиях. Рассмотрим основные составляющие.

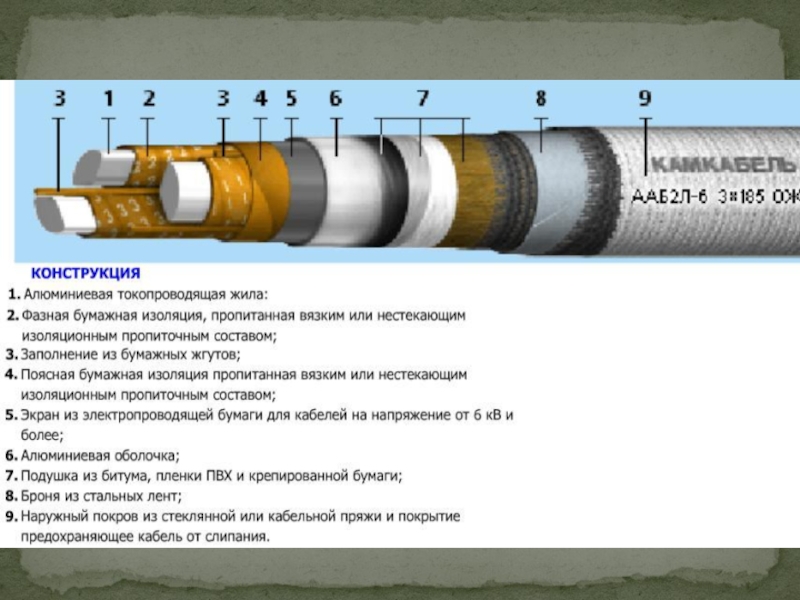

Конструкция кабеля

Кабель — это гибкое электротехническое изделие, предназначенное для передачи электроэнергии или радиосигнала от одного элемента сети к другому. Главное отличие кабеля от провода — наличие собственных изоляционных оболочек у каждой из жил, а вся конструкция заключена в общий слой из плотного материала.

Токопроводящие жилы силового многожильного кабеля

Для изготовления используется проволока из меди, стали, алюминия, а также сплавов с низким или высоким сопротивлением. Диаметр жилы кабеля бывает от 1 до 10 миллиметров. Основным требованием к элементу является хорошая электропроводность, которая влияет на допустимый ток нагрузки или коэффициент потери сигнала (в информационных кабелях). Именно электропроводность определяет выбор сечения и количество жил.

Самые популярные материалы внутренних компонентов силового гибкого кабеля:

  • Медь
    Обладает наибольшей проводящей способностью среди всех металлов, кроме серебра. Податливость обработке позволяет получить проволоку любой толщины и длины методом машинной прокатки. Для защиты от коррозии медь покрывают лужением.
  • Алюминий
    Занимает третье место после серебра и меди по показателям электропроводности. Из-за сравнительно невысокой стоимости и практически неиссякаемых запасов в природе алюминий часто заменяет дефицитный красный металл в кабельной продукции. Минус, который ограничивает область применения, — недостаточная устойчивость к повреждениям вследствие перегибов.

Цена силового медного кабеля намного выше, чем у алюминиевого. Это объясняется широкой сферой применения, дефицитностью металла, высокой надёжностью и долговечностью.

Изоляционная оболочка

Покрытие предназначено, во-первых, для создания диэлектрического промежутка в простых и силовых кабелях с медными, алюминиевыми жилами. Во-вторых, выполняет функцию стабилизации геометрических размеров — это важно для радиочастотных изделий. Стоит отметить, что материал, толщина и плотность изоляции влияют на предельное значение рабочего напряжения.

Виды материалов:

  • поливинилхлорид;
  • диэлектрическая резина;
  • кабельная бумага, пропитанная специальным составом;
  • полиэтилен.

Самый распространённый материал для изоляционной оболочки в продукции общепромышленного применения — ПВХ.

Электрические экраны

Экранированный силовой кабель — изделие, защищённое от помех, создаваемых работающими электроприборами. Экраны изготавливают в виде оплётки из алюминиевой проволоки, ленты или фольги. Элемент снижает воздействие электромагнитного поля и способствует повышению качества передаваемого сигнала.

Внешний защитный покров

Прежде чем купить силовой кабель, стоит подробно рассмотреть варианты исполнения внешней изоляционной оболочки, так как этот параметр определяет сферу использования и влияет на выбор способа монтажа.

Различают следующие виды материалов изоляции:

  • Металл — обеспечивает полную долговременную защиту от влаги.
  • Полимерный пластикат — временно препятствует проникновению воды внутрь конструкции. В процессе эксплуатации жидкость постепенно диффундирует через пластик, что приводит к снижению сопротивления.
  • Резина и ПВХ — по эффективности соответствуют металлу.

Существует специализированная продукция, оболочки которой выполнены из технологичных материалов, например, силовой кабель ВВГнг и ВВГнг LS. Особенность заключается в том, что при превышении максимально допустимой температуры изделие не горит, не плавится, не выделяет едкий дым и отравляющий газ. Силовой огнестойкий кабель прокладывают в стратегически важных объектах: на атомных станциях, в аэропортах, медучреждениях и других зданиях, где важно исключить задымление при аварии.

Конструкция провода

Провод может состоять как из одной, так и из нескольких жил, бывает как оголённый, так и с изоляцией. Жилы провода уложены параллельно друг к другу и скручены в пучок. Силовой медный провод часто встречается в составе электрических линий в помещениях, а оголённые варианты используются для передачи энергии в ЛЭП и прокладываются по воздуху.

Конструкция провода напоминает кабельную, однако здесь всё намного проще.

Токопроводящая жила

Выполняет функцию проведения тока. Основные требования: минимальный нагрев, гибкость, устойчивость к поражению коррозией, хорошая электропроводность и невысокая стоимость. Жила гибкого силового провода выполнена в виде проволоки из алюминия или меди, которая характеризуется классами от 1 до 6. Чем выше уровень, тем лучше изделие выдерживает нагрузку на изгиб.

Внешняя изоляционная оболочка

Чтобы купить подходящий силовой провод, стоит заранее определить условия эксплуатации. Продукция без изоляции подходит для прокладки только по воздуху. Наличие оболочки допускает установку в помещениях как открытым, так и закрытым способом.

Внешний слой изготавливается из тех же материалов, что и у кабелей. Стоит отметить, что, независимо от вида оболочки, провода не обладают достаточной герметичностью для размещения в земле или под водой.

Источник: Интернет-магазин ELECTROTORG.RU

Читайте также

Персональная лента новостей Дзен от Elec.ru
Актуальные новости, обзоры и публикации портала в удобном формате.

Подписаться

Новости по теме

Объявления по теме

ПРОДАМ: Кабельные муфты RAYCHEM, РОСМУФТА

Особенности применения соединительных и концевых кабельных муфт Для того, чтобы срастить электрические и оптические кабеля при прокладке кабельной линии необходимо использование кабельной муфты. Это удобное устройство позволяет быстро и качественно осуществить подвод линии к жилым зданиям и электроустановкам, предприятиям и ЛЭП. В ходе работ могут быть использованы муфты кабельные соединительные, применяемые для обеспечения соединения одножильных и многожильных силовых кабелей для подключения различных нагрузок в зависимости от требований потребителя. Муфты кабельные соединительные могут применяться при прокладке кабеля как в земле, так и внутри помещений. В последние годы для соединения многожильных силовых кабелей стали активно использоваться термоусаживаемые кабельные муфты. Наилучшим образом они изолируют кабеля, в которых имеется бумажная пропитка, обеспечивающая прочность изоляции до 10кВ. Также применяются концевые кабельные муфты, позволяющие присоединять силовые кабеля к различным электроустановкам и линиям электропередач. Материал изоляции концевых кабельных муфт – пластмасса или бумага, они могут использоваться для соединения одножильных и многожильных силовых кабелей, имеющих круглое или секторное сечение. Хорошо зарекомендовавшая себя муфта термоусадочная кабельная проста в обслуживании и эксплуатации, отличается чрезвычайно высокими изоляционными характеристиками и дешевизной, а потому используется повсеместно. Говоря о кабельных муфтах, нельзя не упомянуть продукцию ЗАО НПК «Росмуфта». Широкий ассортимент муфт, их высочайшее качество делают кабельные муфты этого производителя весьма востребованными, ведь их использование экономически очень выгодно.

Липатова Жанна · Балтийская Кабельная Компания · 10 апреля · Россия · г Санкт-Петербург

ПРОДАМ: Кабель-провод, светотехнические изделия, низковольтное оборудование.

Предлагаем ознакомиться с широким ассортиментом электротехнической продукции, поставляемой нашей фирмой. 1)Кабельно-проводниковую продукцию и системы для прокладки кабеля; 2)Светотехнические изделия разного назначения; 3)Установочное электрооборудование: розетки, выключатели; 4)Низковольтное оборудование; 5)Электромонтажные изделия и инструмент для электромонтажа; 6)Силовое оборудование: автоматические выключатели, пускатели и контакторы, рубильники, счетчики электроэнергии и т.

д. 7)Тиристоры и диоды Представленная продукция, предлагаемая нашей компанией, соответствует всем российским стандартам качества. На сегодняшний день, фирма ООО «КЭМ» является дилером (дистрибьютором) кабельных , электротехнических и светотехнических компаний, также имеет возможность поставки электротехнической продукции любого другого производителя. Перечень поставляемый ООО «КЭМ» : Кабель, провод, лампы, светильники, светодиодная продукция. пускатели , контакторы, кнопки, посты, гидротолкатели, контролеры крановые. электродвигатели, вентиляторы, насосы (типа ГНОМ) труба гофрированная, металлорукав, розетки, выключатели, щиты и шкафы, реле, амперметры, вольтметры. диэлектрическая продукция, инструмент монтажный, тиристоры, диоды, счетчики электроэнергии, автоматические выключатели.

Снаб Плюс · КЭМ · 30 марта · Россия · Челябинская обл

ПРОДАМ: Кабель, провод, светотехника, тиристоры, диоды

Предлагаемая продукция компании : в наличии и под заказ. Кабель-Провод: Кабель витая пара, Кабель связи, Кабельная продукция, Кабельно-проводниковая продукция, кабельные муфты, Коаксиальный кабель, Контрольный кабель, Монтажный провод, муфты оптические, наконечники кабельные, Оптический кабель, оптоволокно, Оптоволоконный кабель, Провод связи, Провод электрический, провод неизолированный, провода обмоточные, Провода соединительные, Провода установочные, Силовой кабель, Термостойкий кабель, Шнуры оптические, Электрокабель, Электропроводка, Эмальпровод, КГ,ПВ Кабельно-проводниковая продукция: Кабель и провод связи и передачи данных :(AS-CAB, BS-CAB), Кабель контрольный : (АКВББШВ АКВББШНГ, АКВВБГ, АКВВБГЗ, АКВВГ, АКВВГЗ, АКВВГЗНГ, АКВВГНГ, АКВВГЭ, АКВВГЭНГ, АКРВБ, АКРВБГ, АКРВГ, АКРВГЭ, АКРНБ, АКРНБГ, АКРНГ, КВББШВ, КВББШНГ, КВВБГ, КВВГ, КВВГНГ, КВВГНГ-LS, КВВГЭ, КВВГЭНГ, КВВГЭНГ-LS, КВПБШВ, КРВБ, КРВБГ, КРВГ, КРВГЭ, КРНБ, КРНБГ, КРНГ) Кабель силовой для нестационарной прокладки : ( КГ ,РПШ) Кабель силовой : (АСБ, АСГ, АСК) Провод: ПВ , АППВ, АПВ.

Системы для прокладки кабеля. Гофротруба, Металлорукав, кабель-каналы. Светотехника : Led-освещение, аккумуляторные фонари, Беспроводное освещение, Бра, Встраиваемые светильники, Датчики освещения, декоративная светотехника, декоративное освещение, Диодная лента, Дюралайт, Индукционные лампы, Клип-лайт, Клиплайт, Лавовый светильник, Лампочки, Лампы, Осветительное оборудование, Осветительные приборы, Освещение для витрин, Парковое освещение, Плафон, Плафоны, Потолочные лампы, Прожекторы, прожектор, Промышленные светильники, Промышленные фонари, Светильники, Световая гирлянда, Световой занавес, Светодиодная лампа, Светодиодная продукция, Светодиодная техника, Светодиодное освещение, Светодиодные модули, Светодиодные прожекторы, Светодиодные светильники, Светодиодные фонари, Сенсорные системы, Система освещения, Уличное освещение, Уличные светильника, Уличные фонари, Фонари, Энергосберегающие лампочки,…

Снаб Плюс · КЭМ · 30 марта · Россия · Челябинская обл

ПРОДАМ: Радиочастотный кабель

Радиочастотный кабель — специализированная, соединительная оснастка, используемая при подключении и настройке видео- и радиооборудования. Кабель выступает обязательным, связующим элементом цепи, позволяя передавать сигнал на необходимое расстояние. Кабели могут быть предназначены как для внутренней, так и внешней проводки в зависимости от места использования и поставленных задач. От качества мест соединений напрямую зависит уровень сигнала, поэтому необходимо приобретать только проверенную продукцию надёжных производителей. Компания «МетроМет» может предложить выгодные цены на радиочастотные кабели, изготовленные строго по ГОСТ. Вся продукция сопровождается сертификатами и гарантией производителей Стандартная модель радиочастотного кабеля использует следующую конструкцию: — оболочка — служит изоляцией и защитой; — экран — может служить внешним проводником, изготавливается из фольги, гофрированных медных и алюминиевых трубок; — изоляция — дополнительный защитный слой из полиэтилена, вспененного полиэтилена или фторопласта; — внутренний проводник. Наличие различных составляющих в структуре кабеля определяет текущий ГОСТ на радиочастотные кабели и стандарты производителя.

Такой набор составляющих обеспечивает проводной продукции надежную защиту от внешних факторов: радиопомехи, температурное, химическое и физическое воздействие, высокий уровень влажности и пр. Все это позволяет добиться высокого качества передаваемого сигнала. На сегодняшний день в продаже доступны следующие виды кабельной продукции: — Коаксиальные (РК 50, РК 75, РК 79 и пр.). Самый распространенный и доступный вариант на рынке. Применяется для оснащения и подключения радио техники, систем видеонаблюдения и мониторинга, а также в вычислительном оборудовании. Существует множество подвидов. — Двухпроводные (РД). Под оплеткой находится два отдельных коаксиальных кабеля или один двухжильный. Применяются при обустройстве охранных систем, сигнализаций. — Симметричные (РС). Оснащаются спиральными…

Отдел продаж · МетроМет · 19 апреля · Россия · Московская обл

ПРОДАМ: Оборудование, станки, линии, комплектующие для производства кабеля

Изготовим станки, линии, комплектующие — все для производства кабеля, провода. Оборудование разрабатывается нашим конструкторским бюро, по техническим требованиям Заказчика, с учетом новейших тенденций кабельной техники. Мы производим весь спектр кабельного оборудования от станка до линии: — разматывающие устройства; — приемные устройства с траверсом; — устройства для смотки кабеля, провода в бухты; — головки для наложения стальной изоляции; — устройства для протяжки кабеля; — линии перемотки и тестирования кабеля; — линия для наложения брони на кабель; — экструзионные линии для наложения пластмассовой изоляции; — оборудование для реверсивной скрутки кабельных изделий; — машины для резки пленки и бумаги; — оборудование для переработки отходов кабеля, цветного лома; — компенсаторы; — шнеки, цилиндры; — дорны, матрицы; — нестандартное оборудование по заявкам Заказчиков. Более подробно с нашей продукцией можно ознакомиться на сайте www.czmp.ru Более подробно с нашей продукцией можно ознакомиться на сайте www.czmp.net Equipment, machines, devices, tools, cable lines, utility — all for cable manufacturing from Russian manufacturer. Our company offer machines, devices, cable line, utility — all for cable and wire manufacturing. The equipment design our company constructors, according client’s technical specifications with a glance of new cable developing. We are manufacturing whole range cable equipment from machine to whole line. More detail information you can get from on our website: www.czmp.net

Подгорная Владислава · СЗМП · 7 апреля · Россия · г Санкт-Петербург

подробный обзор видов и применения

Важной частью силовых кабелей выступают токопроводящие жилы. От материала их изготовления, количества и строения зависят возможности и сферы применения кабельной продукции. Поэтому на жилы силовых кабелей необходимо обращать особое внимание при выборе. От этого зависит, будут ли выполнены поставленные задачи по электрификации конкретного объекта или оборудования.

Зачем нужны жилы в кабеле

Основное назначение жил – проведение тока. По этой причине их и называют токопроводящими. По цвету, токопроводящие жилы могут быть разными. В отдельную категорию относят жилы заземления, которые имеют уменьшенную площадь сечения. Их размещают между другими жилами и маркируют желто-зелёным цветом. Маркировка применяется и к остальным жилам, чтобы было удобнее определять их фазировку. По цвету электромотажник сразу определяет, куда нужно подсоединить провод без дополнительных манипуляций(«прозвонки») и временных затрат. Традиционные цвета маркировки: Кабели силовые согласно ГОСТ 31996-2012, провода установочные должны соответствовать ГОСТ 31947-2012.

  • Желто-зеленый – в таком цвете выполняется защитный проводник (PE).
  • Синий – «нулевой» (N), должен соответствовать одинаковому сечению основных фазных жил; в некоторых случаях может использоваться как жила «зануления» или заземления;
  • Белый/серый, черный/коричневый – такими делают изоляцию фазных;

Как и из каких материалов делают жилы

В большинстве кабелей жилы имеют одинаковую конструкцию – из одной цельной проволоки большого диаметра или из нескольких более тонких, переплетенных между собой. В последнем случае жила приобретает более значительную гибкость. Чем больше проволок в жиле, тем легче они гнутся. Этот фактор имеет значение при применении кабеля в строительстве, промышленности, быту и любых других сферах. К примеру, в стенах можно проложить проводник с однопроволочной жилой, поскольку здесь она не будет подвергаться постоянным изгибам. Для замены сетевого шнура у электрических приборов лучше уже многопроволочные жилы, поскольку они лучше поддаются изгибам.

Разница заключается в форме жил, которые могут быть секторными или круглыми. По материалу делят на два класса: медные и алюминиевые. Выбор меди и алюминия обусловлен тем, что это дешевые цветные металлы, оптимально подходящие по своим характеристикам для производства кабельной продукции. Можно, конечно, изготовить кабель из золота, но цена его будет запредельной.

Кабельные и медные жилы различаются методикой изготовления:

  • Медные. Для установочного провода ПуВ(ПВ1) до площади поперечного сечения 16 мм2 производятся по 1 кл гибкости — однопроволочными, от 25 до 150 мм кв. по второму гибкости классу. Для провода ПуГВ от 0,5 – 150,00 мм кв по 5-му классу гибкости. Провод установочный — ПВ 3 – по 3-му кл. гибкости.
  • Алюминиевые. Здесь дело обстоит немного иначе. До площади поперечного сечения 16 мм2 состоят из одиночной проволоки, сечение от 25-240 мм2 – состоят от 7 – 37 проволок. ГОСТом установлена буквенная маркировка, по которой можно определить, что в основе – медь или алюминий. Кабель силовой с алюминиевыми жилами имеет в обозначении букву «А», которая стоит на первом месте. Пример – марка АВВГ. На первом месте есть буква «А», что указывает на «алюминиевый». Другие примеры марок силового кабеля с алюминиевыми жилами:
  • ААБл,
  • АВБбШв,
  • АВВГнг(А),
  • АВВГнг(А)-LS.

Если буквы «А» нет в начале, значит перед вами кабель с медными жилами. К примеру, марка ВВГ. В ней токопроводящие жилы выполнены из меди. Марки силового кабеля с медными жилами:

  • ВВГнг(А),
  • ВВГНГ(А)-LS,
  • ВВГНГ(А)-FRLS,
  • КВВГ,
  • КВВГнг(А),
  • КВВГнг(А)-LS.
  • СБл.

Марки АВВГ и ВВГ относятся к наиболее распространенным. У них примерно одинаковые возможности и сферы применения. Кабели этих марок прокладывают в траншеях, коллекторах, в земле и внутри помещений от зависимости от способа прокладки.

Сравнение кабелей с жилами из меди и алюминия

Кабель силовой с медной жилой имеет больше плюсов, чем с алюминиевой. К преимуществам относится следующее:

  • Более высокая электропроводность – примерно в 1,7 раз больше, чем у алюминия (всего на 5% меньше, чем у серебра). Это означает, что при меньшем сечении, медь пропустит большее количество тока.
  • Высокая эластичность и гибкость, благодаря которым даже одножильный провод выдерживает большее количество изгибов и других деформаций.
  • Отсутствие необходимости использования дополнительных материалов для пайки, сварки и лужения.

Нужно учитывать, что цена силового кабеля с медными жилами выше (примерно в 4- раза), но это объясняется более высокими техническими характеристиками. Из минусов меди можно отметить высокую плотность, из-за которой бухта с таким кабелем будет примерно в 3 раза тяжелее, чем из алюминия. Кроме того, медные провода и контакты окисляются на открытом воздухе. (Алюминиевые точно также.)

К главным преимуществам алюминиевых жил относятся вес и более низкая стоимость. Минусов здесь несколько больше:

  • Жилы с площадью поперечного сечения до 16 мм2 бывают только однопроволочными, они подходят исключительно для стационарной прокладки без изгибов под прямым углом.
  • Алюминиевые провода требуют больше внимания в обслуживании, что связано с постепенным ухудшением электропроводимости оксидной пленки, которое происходит из-за постоянного нагрева.
  • Пайка может осуществляться только с применением специальных средств, а сварка – с инертным газом.

Поскольку медь долговечнее, она требует меньше усилий при монтаже и меньше внимания при обслуживании, ее использование экономически выгоднее, чем алюминия. Этим объясняется более широкое распространение кабелей с медными жилами. Но в зависимости от поставленных задач могут применяться и марки с алюминиевыми.

Сколько бывает жил в кабеле

В зависимости от количества жил можно купить кабель двух типов: одно- проволочный или многопроволочный. Как видно из названия, в первом одна жила, а во втором – 5. В целом количество жил может быть от 1 до 5.

Как рассчитать сечение кабеля по жилам

В зависимости от количества и вида жил можно определить сечение кабеля:

  • Для однопроволочного достаточно воспользоваться формулой площади круга – S = π · D2/4, где D – диаметр жилы.
  • Для многопроволочного, сначала нужно отдельно определить диаметр каждой проволочки по формуле: S=Пr2; после чего умножить на их количество. Тогда получится площадь поперечного сечения всей токопроводящей жилы.
  • Для секторных жил все немного сложнее – нужно знать высоту (радиус сектора) и угол сектора, зависящий от количества жил в кабеле: 72° – для 5, 90° – для 4, 120° –для 3. Площадь сектора вычисляется по формуле S = π · R2 · α/360°. Остается только умножить полученную площадь на количество секторов.

Компания «Бонком» предлагает свою помощь в подборе кабельной продукции для разных задач. Работая с крупными заводами-изготовителями, мы предлагаем широкий ассортимент кабелей и проводов разного назначения. Мы комплектуем заказы любых объемов, поставляем их на крупные объекты Минска и Беларуси. По всем вопросам обращайтесь к нам по телефону или через форму обратной связи.

назад

Из чего сделаны провода? | Электрические провода

От gatewaycable 12 июня 2020 г. в Кабели

Мы полагаемся на электрическую проводку и кабели в наших домах и работаем каждый день, и независимо от того, имеете ли вы дело с одним проводом или с несколькими сразу, вы хотите, чтобы ваши цепи поддерживали постоянный ток с помощью эффективной проводки. Это определяется тем, какие материалы используются для их изготовления. Теперь вам может быть интересно: из чего сделаны провода? Чтобы удовлетворить точные потребности вашей электрической системы, существует ряд материалов, используемых для изготовления проводов и кабелей, которые обладают высокой проводимостью и должным образом изолированы. Узнайте больше о том, как изготавливаются электрические кабели и провода, и обязательно ознакомьтесь с нашим ассортиментом электрических деталей в Gateway Cable Company!

Связаться с нами Запросить цену

Из чего сделаны электрические провода?

Итак, из чего сделаны электрические провода? Производители производят электрические кабели и провода для различных отраслей и рынков, и некоторым из них могут потребоваться различные материалы для удовлетворения потребностей проекта. Некоторые материалы предлагают различные преимущества, будучи более широко производимыми и доступными для большего количества приложений, в то время как другие могут иметь недостатки, такие как демонстрация более низких уровней сопротивления и связи или более высокая стоимость. Взгляните на некоторые из различных материалов, из которых сделаны кабели и провода ниже:

  • Железо
  • Сталь
  • Латунь
  • Бронза
  • Медь
  • Алюминий
  • Цинк
  • Серебро
  • Платина

Обычно используемые электрические кабели и провода

Что касается проводов и кабелей установленный в вашем доме или офисе, вы хотите убедиться, что многие основные электрические системы имеют подходящие материалы для обеспечения бесперебойного питания и подключения. Вот некоторые из наиболее распространенных электрических кабелей, которые вы можете проверить, чтобы убедиться, что они обеспечивают эффективную проводимость ваших цепей:

  • Кабель NM или Romex
  • Кабель UF
  • Провод THHN/THWN
  • Провод низкого напряжения
  • Телефонный провод и провод передачи данных
  • Коаксиальный кабель

Какие материалы для проводов являются лучшими?

Теперь, когда вы знаете, из чего сделаны провода, вам может быть интересно, какие материалы для электрических проводов и кабелей являются лучшими. Многие производители хотят производить провода из металлов с высокой проводимостью, которые могут выдерживать сильное тепло и напряжение, а также могут доставляться в больших количествах. Вот почему вы обнаружите, что медь является самой популярной, потому что она широко доступна, чрезвычайно универсальна и обладает сильными устойчивыми свойствами, поэтому она служит намного дольше, чем другие материалы. Золото и серебро могут быть отличными проводниками, однако они намного быстрее изнашиваются и намного дороже. Можно использовать алюминиевые провода, но известно, что они ржавеют, что может привести к перегреву цепи. Провода и кабели также имеют изоляцию из пластика, резины или термопластов для предотвращения утечки тока и любого взаимодействия с другими металлическими проводами.

Покупайте электрические провода и кабели в компании Gateway Cable

Если вам нужны надежные электротехнические материалы, вы всегда можете обратиться к специалистам компании Gateway Cable. Мы рады предложить дополнительную информацию по различным темам электротехники, чтобы вы могли легко получить знания, необходимые для правильного выполнения работы, и предоставить онлайн-инвентарь электрооборудования для удовлетворения ваших потребностей. Выберите из нашего ассортимента разъемы, адаптеры, кабели и многое другое, а если какой-либо детали нет в наличии, запросите расценки, и мы доставим ее к вам домой. Свяжитесь с нами сегодня, чтобы получить дополнительную информацию!

В чем разница между проводом и кабелем?

Подпишитесь, чтобы получать последние новости о телекоммуникациях

Политика

Я согласен на сохранение моей информации Политика конфиденциальности.

КАПЧА

24 февраля 2020 г. Новости

Существуют принципиальные различия между проводами, проводниками и кабелями, которые определяют, когда и как они используются. Способность понимать и четко объяснять различия может упростить планирование электромонтажных работ. Чтобы избежать путаницы, мы сосредоточимся на терминологии, связанной с использованием в электротехнической промышленности.

Что такое провод?

Провод — это один проводник, обычно изготовленный из меди, алюминия или иногда из стали (для неэлектрического использования). Два основных типа проволоки — одножильные и многожильные.

Сплошная проволока изготавливается из одной нити вытянутой меди, алюминия или другого проводящего металла в виде длинной тонкой, все еще жесткой, но гибкой формы, похожей на струну. Одножильный провод имеет меньшее сопротивление, поэтому его часто используют в приложениях, требующих обработки более высоких частот.

Многожильный провод состоит из нескольких прядей сплошной проволоки, стянутых в сверхтонкие и гибкие нити, похожие на нити, которые можно скручивать или сплетать вместе, образуя единый проводник, сравнимый по размеру и весу с их твердыми аналогами. Многожильный провод часто имеет покрытие и идеально подходит для работ, требующих большей гибкости.

Проводник

Проводник — это термин, обозначающий провод или нити провода, не разделенные покрытием или изоляцией. Например, скрученные или плетеные жилы провода, из которых состоит многожильный провод, образуют одножильный провод после наложения соответствующей оболочки. То же самое происходит и с одной сплошной проволокой после того, как она была покрыта оболочкой. Одиночные жилы могут быть меньше 22 AWG и иметь размер проводов по классификации MCM. Они могут состоять из одного куска провода или нескольких жил ультратонкой проводки (филаментов), при условии, что каждая жила провода не изолирована и контактирует с другими проводами.

Кабель

При попытке дать определение кабелю первое, что нужно всегда помнить, это то, что провод является составной частью кабеля. Кабели — это группы из двух или более проводников, состоящих из многожильных или одножильных проводов, скрученных, намотанных или каким-либо иным образом связанных друг с другом. Существует четыре основных типа кабелей:

Кабель с витой парой: два кабеля, скрученных вместе. Кабели с витой парой часто используются в телекоммуникационной отрасли, профессиональной звукорежиссуре, студиях, театрах и системах внутренней связи.

Многожильный кабель: несколько кабелей, сгруппированных вместе и изолированных друг от друга. Изоляция снижает помехи между кабелями, что делает многожильные кабели популярным выбором для передачи данных. Проложенные вместе в виде комплектного кабеля Quik-Pull, они идеально подходят для освещения, управления и силовых цепей на рынке OEM и в электротехнической промышленности.

Коаксиальный кабель: состоит из твердого внутреннего проводника и окружающего внешнего слоя проводника из фольги. Два слоя изолированы друг от друга. Эти кабели обычно используются в вещательных средствах телевидения, радио и других формах связи. Коаксиальный кабель постепенно выходит из моды, так как цены на многожильные кабели/кабели Ethernet и оптоволокно снизились в цене и повысили способность передавать сигналы со все меньшими и меньшими перерывами.

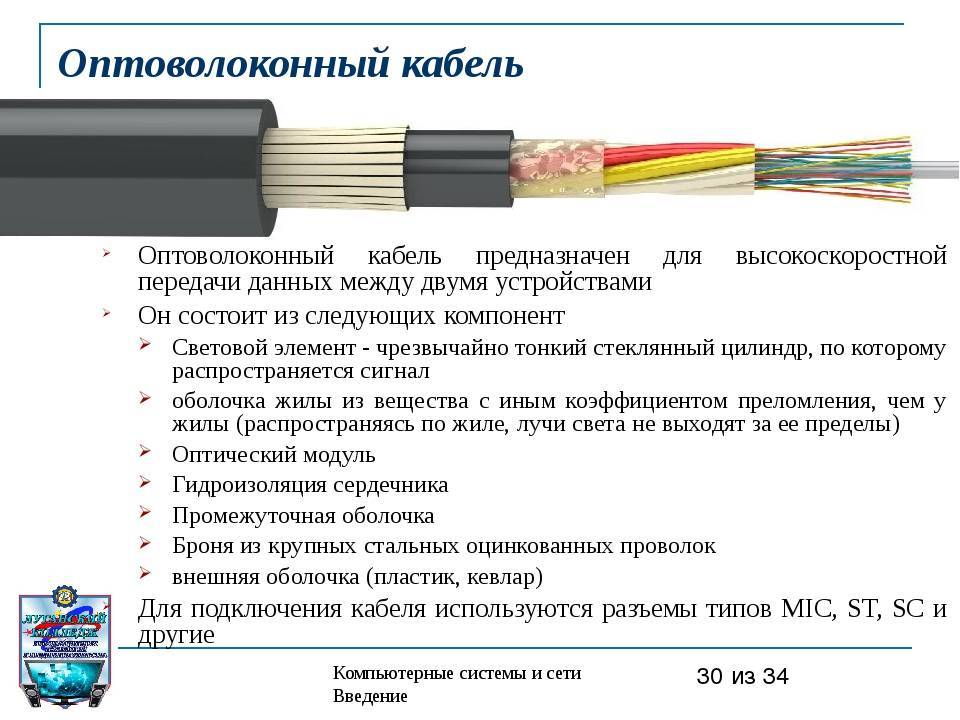

Волоконно-оптический кабель: группа проводов, которая включает или полностью состоит из оптических волокон. Оптические волокна представляют собой тонкие, как волос, провода из стекла или пластика, которые могут передавать больше данных быстрее, чем кабели из сплавов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
