Из чего состоит провод. Электрические провода и кабели: виды, характеристики и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Из чего состоят электрические провода и кабели. Какие бывают виды проводов и кабелей. Где и для чего применяются разные типы проводов. Как выбрать подходящий провод или кабель. Основные характеристики и маркировка проводов.

Содержание

Основные виды и характеристики электрических проводов и кабелей

Электрические провода и кабели являются важнейшими компонентами любых электрических сетей и систем. Они обеспечивают передачу электрической энергии и сигналов от источника к потребителям. Но что представляют собой провода и кабели? Какие существуют их разновидности?

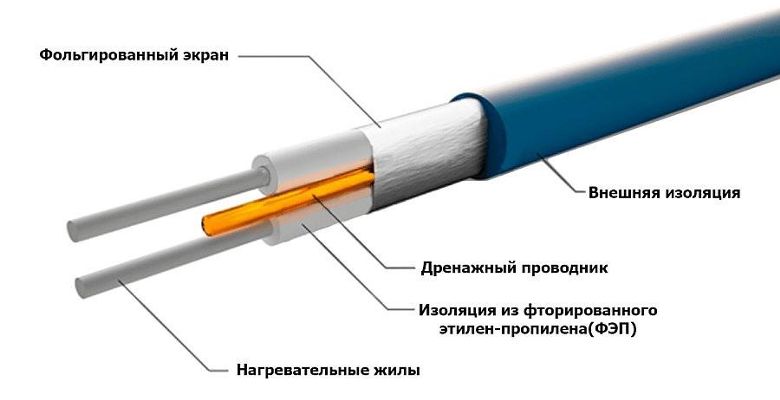

Электрический провод состоит из одной или нескольких токопроводящих жил и изоляции. Основные элементы провода:

Токопроводящая жила — металлический проводник (чаще всего из меди или алюминия), по которому проходит электрический ток
Изоляция — диэлектрический материал, защищающий жилу и препятствующий утечкам тока
Оболочка — внешний защитный слой (для многожильных проводов)

Кабель отличается от провода наличием защитной оболочки, экрана и других конструктивных элементов. Кабель может содержать несколько изолированных проводов.

Основные характеристики проводов и кабелей:

Материал токопроводящей жилы (медь, алюминий)
Сечение жилы
Количество жил
Тип изоляции
Максимальное рабочее напряжение
Допустимый ток нагрузки
Условия эксплуатации (температура, влажность и т.д.)

Классификация проводов и кабелей по назначению

По назначению провода и кабели можно разделить на следующие основные группы:

Силовые кабели и провода

Предназначены для передачи и распределения электроэнергии в силовых сетях. Рассчитаны на напряжение от 220 В до сотен кВ. Основные виды:

ВВГ — силовой кабель с ПВХ изоляцией
NYM — силовой кабель с резиновой изоляцией
АВВГ — силовой кабель с алюминиевыми жилами
СИП — самонесущий изолированный провод для воздушных линий

Контрольные и управляющие кабели

Применяются для передачи сигналов контроля, управления, сигнализации. Имеют повышенную защиту от помех. Примеры:

КВВГ — контрольный кабель с ПВХ изоляцией
МКЭШ — кабель для систем сигнализации и управления

Кабели связи

Предназначены для передачи информационных сигналов. Основные виды:

Телефонные кабели (ТПП, ТППЭП)
Коаксиальные кабели для передачи высокочастотных сигналов
Оптоволоконные кабели

Виды изоляции проводов и кабелей

Изоляция является важнейшим элементом провода или кабеля, защищающим от утечек тока и замыканий. Основные виды изоляции:

ПВХ (поливинилхлорид) — наиболее распространенный и недорогой вид
Резина — обладает высокой гибкостью и влагостойкостью
Полиэтилен — имеет отличные диэлектрические свойства

Фторопласт — устойчив к высоким температурам и агрессивным средам
Стекловолокно — применяется для высокотемпературных проводов

Выбор типа изоляции зависит от условий эксплуатации и требований к характеристикам провода или кабеля.

Маркировка проводов и кабелей

Маркировка содержит информацию об основных характеристиках провода или кабеля. Она включает буквенно-цифровое обозначение:

Материал жилы (А — алюминий, без обозначения — медь)
Тип изоляции (В — ПВХ, Р — резина, П — полиэтилен)
Наличие оболочки (Г — голый провод, без обозначения — в оболочке)
Конструктивные особенности
Сечение жил
Количество жил

Например, ВВГ 3х1.5 — это силовой кабель с медными жилами в ПВХ изоляции, трехжильный, сечение жил 1.5 мм2.

Как выбрать подходящий провод или кабель

При выборе проводов и кабелей необходимо учитывать следующие факторы:

Назначение и область применения
Условия эксплуатации (температура, влажность, механические нагрузки)
Требуемые электрические характеристики (напряжение, ток)
Количество необходимых жил
Требования к гибкости и удобству монтажа
Нормативные требования и стандарты

Правильный выбор проводов и кабелей обеспечивает надежность и безопасность электрических сетей и оборудования. При проектировании электропроводки рекомендуется консультироваться со специалистами.

Современные тенденции в производстве проводов и кабелей

Развитие технологий приводит к появлению новых видов проводов и кабелей с улучшенными характеристиками:

Огнестойкие и не распространяющие горение кабели для систем безопасности
Кабели с изоляцией из сшитого полиэтилена для высоких напряжений
Компактные провода с тонкостенной изоляцией
Гибридные кабели, содержащие оптические волокна и медные проводники
Самонесущие изолированные провода для воздушных линий

Новые разработки направлены на повышение надежности, безопасности и эффективности передачи электроэнергии и сигналов.

Электрические провода и кабели

Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные. Провод представляет собой один электрический проводник, тогда как кабель представляет собой группу проводов, обмотанных оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких канатов, используемых для закрепления судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов. Виды кабелей, которые имеются в продаже можно увидеть здесь.

Будь то в помещении или на улице, правильная прокладка проводов и кабелей имеет первостепенное значение — обеспечение бесперебойного электроснабжения, а также прохождение электрических осмотров. Каждый провод и кабель должны быть аккуратно установлены от блока предохранителей до розеток, приспособлений и приборов.

Понятие электрического провода

Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и применение. Информация, напечатанная на проволочном покрытии, — это все, что вам нужно, чтобы выбрать правильный провод для вашего дома. Вот некоторая подробная информация о различных особенностях электрических проводов, которые помогут вам выбрать правильный состав:

1. Размер проводов — Каждое приложение требует определенного размера провода для установки, и правильный размер для конкретного применения определяется калибром провода. Определение размера проволоки производится американской системой измерения проволоки. Обычные размеры проводов — 10, 12 и 14 — большее число означает меньший размер провода и влияет на количество энергии, которое он может нести. Например, для низковольтного шнура лампы на 10 ампер потребуется провод 18-го калибра, а для сервисных панелей или субпанелей на 100 ампер потребуется провод 2-го калибра.

2. Буквы проводов — Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов. Эти письма показывают следующие требования NEC: .

Т — Термопластичная изоляция
H — термостойкость
ЧЧ — высокая термостойкость (до 194 ° F)
W — Подходит для влажных мест
N — нейлоновое покрытие, устойчивое к повреждениям от масла или газа
X — синтетический полимер, который является огнестойким

3. Типы проводов — Есть в основном 5 типов проволоки: .

Провода триплекса: провода триплекса обычно используются в однофазных служебных отводящих проводах между полюсом электропитания и головками защиты от атмосферных воздействий. Они состоят из двух изолированных алюминиевых проводов, обмотанных третьим неизолированным проводом, который используется в качестве общей нейтрали. Нейтраль обычно имеет меньший калибр и заземлена как на счетчике электроэнергии, так и на трансформаторе.

Основные провода фидера: провода основного фидера — это провода, которые соединяют головку системы обслуживания с домом. Они изготовлены из многожильного или сплошного провода THHN, а установленный кабель на 25% больше требуемой нагрузки.

Провода для подачи на панель : Кабели для подачи на панель обычно имеют черный провод THHN. Они используются для питания главной распределительной коробки и панелей выключателя. Как и в случае с проводами основного питания, кабели должны быть рассчитаны на 25% больше, чем фактическая нагрузка.

Неметаллические оболочки : неметаллическая оболочка, или Romex, используется в большинстве домов и имеет 2-3 провода, каждый с пластмассовой изоляцией, и оголенный провод заземления. Отдельные провода покрыты другим слоем неметаллической оболочки. Так как он относительно дешевле и доступен в номиналах 15, 20 и 20 А, этот тип предпочтителен для внутренней проводки.

Одножильные провода: для одножильных проводов также используется провод THHN, хотя существуют и другие варианты.
Каждый провод отдельный, и несколько проводов можно легко соединить через трубу. Одножильные провода являются наиболее популярным выбором для компоновок, в которых используются трубы для размещения проводов.

4. Цветовые коды — Различные цветовые провода служат для разных целей, например: .

Черный: Горячий провод, для выключателей или розеток.

Красный: горячий провод, для ножек переключателя. Также для подключения провода между 2 проводными датчиками дыма.

Синий и желтый: горячие провода в кабелепроводе. Синий для применения в 3-4 направлениях и желтый для ножек переключателей для управления вентилятором, лампами и т. Д.

Белый: всегда нейтральный.

Зеленая и голая медь: только для заземления.

5. Калибр провода, Амплитуда и Нагрузка на мощность — Чтобы определить правильный провод, важно понять, какую мощность может переносить провод на каждый датчик. Размер провода — это размер провода, мощность — это количество электричества, которое может течь через провод, а мощность — это нагрузка, которую может выдержать провод, что всегда упоминается в приборах.

Самое главное вам необходимо также учесть цену на метр кабеля, чтобы уложиться в бюджет. На этой странице вы можете ознакомиться с ценами на медный кабель

Понимание электрического кабеля

Электрический кабель также имеет различные типы, цвет и применение в качестве определяющих факторов. Вот краткое описание кабелей, которые вам необходимо понять, чтобы определить правильный кабель для вашего дома.

1. Типы электрических кабелей. На сегодняшний день доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленной эксплуатации. Некоторые из наиболее часто используемых из них включают в себя: .

Кабель с неметаллической оболочкой. Эти кабели также известны как неметаллический строительный провод или кабели NM. Они оснащены гибкой пластиковой оболочкой с двумя-четырьмя проводами (кабели TECK покрыты термопластичной изоляцией) и оголенным проводом для заземления. Специальные разновидности этого кабеля используются для подземного или наружного использования, но кабели с неметаллической оболочкой NM-B и NM-C являются наиболее распространенной формой внутренней жилой проводки.

Подземный питающий кабель: эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод был индивидуально обернут в термопласт, провода сгруппированы вместе и встроены в гибкий материал. Доступные в различных размерах, UF-кабели часто используются для наружного освещения и для наземных применений. Высокая водостойкость делает их идеальными для влажных помещений, таких как сады, а также лампы на открытом воздухе, насосы и т. Д.

Кабель в металлической оболочке: Кабели в металлической оболочке, также известные как бронированные кабели или кабели BX, часто используются для питания от сети или для больших приборов. Они имеют три одножильных медных провода (один провод для тока, один провод заземления и один нейтральный провод), которые изолированы сшитым полиэтиленом, ПВХ-прокладкой и черной ПВХ-оболочкой. Кабели BX с оболочкой из стальной проволоки часто используются для наружных применений и установок с высоким напряжением.

Многожильный кабель: это тип кабеля, который обычно используется в домашних условиях, поскольку он прост в использовании и хорошо изолирован. Многожильные или многожильные (MC) кабели имеют более одного проводника, каждый из которых изолирован индивидуально. Кроме того, внешний слой изоляции добавлен для дополнительной безопасности. Различные варианты используются в промышленности, например, аудио-многоядерный «кабель змеи», используемый в музыкальной индустрии.

Коаксиальный кабель: Коаксиальный (иногда гелиаксический) кабель имеет трубчатый изолирующий слой, который защищает внутренний проводник, который дополнительно окружен трубчатым проводящим экраном, и может также иметь внешнюю оболочку для дополнительной изоляции. Называется «коаксиальный», поскольку два внутренних экрана имеют одинаковую геометрическую ось, эти кабели обычно используются для передачи телевизионных сигналов и подключения видеооборудования.

Неэкранированный кабель витой пары: как следует из названия, этот тип состоит из двух проводов, которые скручены вместе. Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео. Поскольку они более доступны, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах безопасности и сетях передачи данных. Для использования внутри помещений UTP-кабели с медными проводами или сплошными медными жилами являются популярным выбором, поскольку они гибкие и могут легко сгибаться для установки в стену.

Ленточный кабель. Ленточные кабели часто используются в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что приводит к визуальному сходству с плоскими лентами. Эти кабели достаточно гибкие и могут работать только с приложениями низкого напряжения.

Кабель с прямой прокладкой: эти кабели, также известные как DBC, представляют собой специально разработанные коаксиальные или жгуты оптоволоконных кабелей, которые не требуют дополнительной оболочки, изоляции или трубопровода перед тем, как их проложить под землей. Они имеют тяжелый металлический сердечник с множеством слоев металлической оболочки, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую пленку, укрепленную нитями. Высокая устойчивость к изменениям температуры, влажности и других факторов окружающей среды делает их популярным выбором для требований передачи или связи.

Двухпроводной кабель: это плоские двухпроводные кабели, которые используются для передачи между антенной и приемником, например, телевизором и радио.

Twinaxial Cable: это вариант коаксиальных кабелей, который имеет два внутренних проводника вместо одного и используется для высокоскоростных сигналов очень короткого диапазона.

Парный кабель: с двумя индивидуально изолированными проводниками этот кабель обычно используется в приложениях постоянного или переменного тока низкой частоты.

Витая пара: этот кабель похож на парные кабели, но внутренние изолированные провода скручены или переплетены.

2. Цветовой код кабеля — Цветовое кодирование изоляции кабеля выполняется для определения активных, нейтральных и заземляющих проводников. NEC не предписывает какой-либо цвет для фазных / активных проводников. Разные страны / регионы имеют разную цветовую кодировку кабеля, и важно знать, что применимо в вашем регионе. Однако активные проводники не могут быть зелеными / желтыми, зелеными, желтыми, голубыми или черными. ,

Размер кабеля — Размер кабеля — это размер отдельных проводов внутри кабеля, например, 14, 12, 10 и т. Д. — опять же, чем больше число, тем меньше размер. Количество проводов следует за датчиком на кабеле. Таким образом, 10/3 будет указывать на наличие 3-х проводов 10-го калибра в кабеле. Заземляющий провод, если имеется, не обозначается этим номером и обозначается буквой «G».

Безопасность очень важна, и если ваша установка проводов и кабелей не будет правильной, это может привести к несчастным случаям. Перед началом любого электрического проекта, который включает в себя проводку и кабели, вам необходимо получить разрешение от вашего местного строительного инспектора. После завершения работы осмотрите установку на соответствие местным нормам и правилам.

Виды проводов для прокладки электропроводки

Электрический провод, кабель или шнур, представляет собой медные или алюминиевые жилы, по которым проходит ток и изоляцию, предохраняющую линию от короткого замыкания, а человека от воздействия на него опасного напряжения. Все виды проводов различаются только толщиной металлических жил и материалом изоляции, что определяет ее сопротивляемость нагреванию, воздействию окружающей среды и вероятность воспламенения.

Содержание

Основные разновидности проводов
Силовые провода
- ВВГ – лидер рынка
- Кабель NYM
- КГ – кабель гибкий
- ВББШв – бронированный
Кабели для телефонных линий
Антенные кабели
Компьютерные кабели
Провода специального назначения
- Нестандартные силовые провода
- Нестандартная декоративная проводка

Основные разновидности проводов

В первую очередь разделение производится по назначению. Самые первые разновидности электрических проводов и кабелей были силовые, предназначенные доставлять электроэнергию потребителю. Затем выяснилось, что переменный ток выгоднее использовать для передачи электричества и чем выше напряжение, тем меньше потери, поэтому начались поиски его оптимальных значений. Как итог – силовые провода делятся те, что передают электричество от электростанций в города (с напряжением 20-150 тыс. Вольт) и такие, что непосредственно приносят его в дома потребителей (110-380 Вольт).

С изобретением и развитием телефонной связи появились соответствующие провода – так как телефонам для работы не нужно большое напряжение, то использовать для линий них силовую проводку слишком дорого. Кроме того, для подключения большого количества абонентов нужны были кабеля с соответствующим количеством жил и защитой от попадания влаги.

С развитием радио и телевидения понадобились специальные провода, соединяющие воспроизводящее сигналы устройство с антенной. Одно из основных требований к ним это наличие экранирования, так как без него слабый сигнал передатчика будет искажаться паразитными токами.

Когда появилась необходимость соединять в единую сеть компьютеры, то понадобились новые виды кабелей и проводов – специально для этих целей. Первоначально для этих целей использовались телефонные линии, но скорость передачи данных при этом оставалась на очень низком уровне. Прорыв в этой области наступил с изобретением оптоволокна, которое стали применять для передачи сигнала на большие расстояния. Для подключения местных локальных сетей стали использовать кабели вида «витая пара».

Кроме основных разновидностей проводов используются нестандартные – к примеру, для нагрева, освещения или просто декоративные.

Силовые провода

Предназначены для передачи электроэнергии от электростанций до распределительных трансформаторов и дальше до конечного потребителя. В первом случае применяются провода, рассчитанные на эксплуатацию под открытым небом и выдерживающие напряжение до 150 кВольт – оптимальное значение для передачи электричества на большие расстояния.

Бытовая силовая проводка рассчитана переменный ток частотой 50-60 Герц и напряжением до 1000 Вольт. Часто используется классификация по материалу токоведущих жил, что могут быть из алюминия, его сплавов или меди. Алюминиевые дешевле в производстве, а у медных меньше сопротивление электрическому току, поэтому они меньшего сечения. Предпочтительнее использовать медную проводку – она долговечнее и надежнее, но из-за цены алюминиевая применяется все еще достаточно часто, а в линиях электропередач и вообще – практически повсеместно.

ВВГ – лидер рынка

Кабель для прокладки электросетей с двойной поливинилхлоридной изоляцией – разноцветной на каждой жиле и общим кембриком. Токоведущие жилы одно или многопроволочные, сечением 1,5-240 мм². Имеет такие разновидности:

АВВГ. Литера «А» перед названием говорит, что жилы кабеля сделаны из алюминия.
ВВГнг. Изоляция провода не воспламеняется в большем диапазоне температур.
ВВГп. Отличается только внешне – плоской формой.
ВВГз. Кабель повышенной защищенности – внутри него все пустые места заполнены резиновой смесью.

Кабель NYM

Сделан по европейским стандартам и хотя в токопроводящих свойствах схож с проводами ВВГ, по классу изоляции превосходит отечественные аналоги, так как при изготовлении, пустоты между жилами заполняются мелованной резиной. Изготавливается с количеством токоведущих жил от 2 до 5, сечением 1,5-16 мм². Монтаж под открытым небом разрешается, но с дополнительной защитой от солнечного света, так как изоляция не отличается стойкостью к ультрафиолету. В отличие от отечественных аналогов может прокладываться с радиусом изгиба от 4 своих диаметров.

КГ – кабель гибкий

Без потери своих свойств кабель может эксплуатироваться при температурах от -60 до +50 С°. Чаще всего применяется для подключения электроприборов к сети, причем его жилы рассчитаны на частоту тока до 400 Гц, что делает его хорошим выбором для использования в сварочных аппаратах. Токоведущие жилы только медные многопроволочные с резиновой изоляцией. Количество может быть от 1 до 6, спрятанные под общей внешней оболочкой.

ВББШв – бронированный

Повышенная защита от механических повреждений обеспечивается лентами, которыми провода обматываются перед нанесением основного слоя изоляции. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество – 1-5 штук, состоящие из одной или нескольких проволочек. Одножильные используются при передаче постоянного тока.

Для использование кабеля есть одно ограничение – не рекомендуется монтаж без защиты от ультрафиолета. Применяются следующие его типы:

АВББШв – с жилами из алюминия;
ВББШвнг – при чрезмерном нагревании изоляция не горит, а тлеет;
ВББШвнг-LS – минимум дыма и газов при тлении.

Кабели для телефонных линий

Есть два вида проводов и электрических кабелей – чтобы подключать к линии распределительный щиток и к нему уже присоединять отдельных абонентов.

ТППэп – кабель с жилами 0,4-0,5 мм², экранированный алюмополимерной лентой. Некоторые его варианты позволяют подсоединять к станции распределительные щитки на 500 абонентов. Для удобства работы телефонистов отдельные провода скручены между собой попарно, и дополнительно собраны в группы по 10-20 пар, хотя такое разделение может и отсутствовать. Экранирующие и защитные слоя кабеля позволяют использовать его во всех существующих кабелеводах – подземных и воздушных.
ТРВ – плоский провод с двумя или четырьмя жилами и ПВХ изоляцией, которым один или два абонента подключаются к распределительному шкафу. Предназначен для монтажа телефонной проводки внутри зданий. Может эксплуатироваться при влажности воздуха до 80%.
ТРП – аналог ТРВ, но с изоляцией из ПЭТ. Это более устойчивый материал, поэтому прокладку ТРП можно делать на улице.
ШТЛП – шнур плоской формы сечением многопроволочных жил от 0,08 до 0,12 мм². Его назначение это монтаж телефонных линий и соединения внутри телефонных аппаратов (при изготовлении или ремонте).
ПРППМ – плоский провод с двумя токопроводящими жилами сечением 0,9-1,2 мм² с усиленной двойной полиэтиленовой изоляцией. Может прокладываться в земле и на опорах, сохраняет свои свойства при -60 до +60 С°.

Антенные кабели

Их основная задача – без искажений передать сигнал от антенны до приемного устройства. Конструктивно представляет собой одну медную жилу, по которой передается сигнал. Для защиты от механических повреждений и исключения частотных накладок жила изолируется слоем вспененного полиэтилена толщиной 1-2 мм. От паразитных токов основную жилу защищает экранирующий слой, изготавливаемый из фольги или оплетки. Снаружи все зашивается ПВХ оболочкой.

Несмотря на простоту, эти кабели имеют множество характеристик, по которым их нужно выбирать:

Электрическое сопротивление основной жилы – влияет на максимально возможную длину провода.
На какую частоту сигнала рассчитан провод. Для ДВ и УКВ связи необходимые параметры будут сильно отличаться – чем выше частота тем сильнее растекание тока по поверхности, поэтому во втором случае надо применять кабель с многопроволочной жилой.
Качество экранирования – здесь желательно учитывать природу паразитных токов и подбирать для их нейтрализации экран из сплошной фольги или оплетки.
Обязательно надо учитывать где будет проложен кабель – нужна ли ему защита от механических воздействий и устойчивость к перепадам температуры.

Подробнее о выборе антенного кабеля смотрите в этом видео:

Компьютерные кабели

По аналогии с телефонами здесь используются два основных вида проводов – для соединения конечных абонентов с распределительным устройством и подключения последнего со всемирной паутиной.

Оптоволокно, применяющееся для передачи данных на большие расстояния, не является электрическим кабелем, так как по нему идет не электрический ток, а световые импульсы, которые еще надо преобразовать в электрические. Для подключения таких проводов нужно специальное оборудование и персонал высокой квалификации, поэтому в быту они практически не используются.

Витая пара. Провод, хорошо знакомый пользователям сети интернет – именно такой кабель приходит к компьютеру и подключается к его сетевой карте. Конструктивно представляет собой восемь токоведущих жил, попарно скрученных между собой. Каждая жила имеет отдельную ПВХ или пропиленовую изоляцию и в зависимости от классификации провода все вместе они могут покрываться дополнительными защитными и экранирующими слоями:

UTP – все провода попарно скручены между собой, а сверху закрыты только внешней оболочкой;
FTP – под внешней оболочкой есть экран из слоя фольги;
STP – кабель с двойным экранированием. Отдельный экран есть на каждой витой паре и все вместе окружено оплеткой из медной проволоки;
S/FTP – тоже двойное экранирование, только здесь применяется экран из фольги.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

кабель, провод или шнур? / Оффтопик / iXBT Live

Рано или поздно, каждый владелец квартиры или частного дома сталкивается с необходимостью замены старой проводки или прокладки электропроводки в новой квартире (доме). Процесс данный не из легких, не из дешевых, не из приятных и не из чистых, но он необходим. В этом случае, перед хозяином квартиры или дома, встает вопрос — какой кабель использовать для электропроводки. От правильного выбора кабеля зависит не только надежность и долговечность новой проводки, но и безопасность (как в плане поражения человека электрическим током, так и в плане пожарной безопасности). На какие же характеристики кабельной продукции обязательно необходимо обращать внимание…

В прошлой статье речь шла о выборе материала жилы кабельной продукции (медь или алюминий) для монтажа скрытой электропроводки в квартире или доме. Сегодня речь пойдет о «муках выбора» между кабелем проводом и шнуром.

Для многих «провод» и «кабель» ничем не отличаются друг от друга, а «шнур» — тот же провод или кабель, но очень гибкий. Да, и шнур, и кабель, и провод являются кабельными изделиями (продукцией), но разница между ними есть.

Электрический кабель состоит из одной или более жил, имеющих собственную изоляцию, которая (которые) в свою очередь заключены в соответствующий общий защитный покров (внешнюю оболочку).

Электрический провод состоит из одной или нескольких скрученных проволок или одной или нескольких изолированных жил, поверх которых может иметься легкая неметаллическая оболочка (обмотка, оплетка). Некоторые провода могут вообще не иметь изоляции.

Электрический шнур представляет из себя электрический провод с изолированными друг от друга электрическими жилами из переплетенных проволок, которые имеют повышенную гибкость (элестичность) и предназначены для соединения с подвижными устройствами (бытовыми приборами).

Исходя из своих характеристик, конструкции и назначения, электрический шнур, для скрытой внутриквартирной электропроводки, категорически не годится.

Кабель всегда имеет изоляцию каждой жилы, которые объединены внутри внешней изоляции (оболочки). Одножильный провод или двух и более жильный (так называемая «лапша») имеют только изоляцию жил. Но бывают и провода, очень похожие на кабель, имеющие и «пожильную» и внешнюю изоляцию (оболочку). Но главное отличие таких проводов от кабеля в том, что внешняя изоляция (защитная оболочка) кабеля защищает жилы от внешнего механического, термического и химического воздействия, а внешняя изоляция провода имеет только электроизоляционную функцию. Отличить в таком случае провод от кабеля можно по маркировке или по цене (кабель с одинаковыми сечением и материалом жил стОит дороже провода).

Поэтому, для монтажа скрытой проводки, в целях безопасности и надежности, рекомендуется использовать, однозначно, кабель. К тому же, срок службы (минимальный) кабеля составляет тридцать лет, а провода — от шести до пятнадцати лет.

Конструкция жил кабельной продукции бывает моножильной и многопроволочной. В моножильной конструкции один провод состоит из единой жилы. В многожильной конструкции один провод состоит из нескольких тонких жил. Многожильные провода очень гибкие и их легко прокладывать в местах с множеством изгибов, либо при протяжке кабеля через узкие отверстия. Но такая конструкция жил, наряду с достоинствами имеет и два крупных недостатка (по сравнению с моножильной конструкцией). Во-первых, многопроволочный провод имеет бОльшее сопротивление, чем моножильный и сопротивление это может увеличиваться с течением времени (поверхность каждой жилки со временем подвергается окислению и контакт между жилками ухудшается, общее сопротивление провода увеличивается. У моножильного провода окисление идет только на поверхности жилы и не «проникает» внутрь проводника). Во-вторых, без гильзования, такие провода не рекомендуется подключать к контактным площадкам электрического оборудования (жилы могут не «заполнять» все пространство контактной площадки с полукруглой формой, могут перегибаться, деформироваться, ломаться, в результате чего номинальное сечение проводника может уменьшиться). Так же считается (хотя многие оспаривают данное утверждение), что при коротком замыкании, некоторые жилки, не имеющие надежный контакт с остальными жилками, могут стать «слабым звеном» и попросту оправиться или разрушиться, тем самым опять же уменьшив общее сечение проводника.

Поэтому, в целях безопасности, надежности и увеличения срока службы скрытой электропроводки жилых помещений, предпочтительнее использовать при монтаже не электрические провода, а электрические кабели и непременно с моножильной (однопроволочной) конструкцией жил.

Первая часть — по ссылке.

Новости

Публикации

Производители современной бытовой техники стараются постоянно удивить потребителя более технологичными и удобными в использовании устройствами. В первую очередь данная тенденция касается бытовой…

В последние несколько лет Португалия стала надежным убежищем для криптоинвесторов. Во время пандемии многие люди переехали в эту страну, ведь криптовалюта стремительно росла и достигала все новых…

Что вы представляете себе, когда слышите словосочетание «грузовой корабль»? Скорее всего какой-нибудь контейнеровоз или, быть может, нефтяной танкер. Маловероятно, что вам придет в голову образ…

Может ли обычный удлинитель быть удобным? Для подключения телевизоров и сопутствующих ТВ-гаджетов существует продвинутая и эргономичная модель удлинителя Legrand со встроенной защитой от. ..

Всех приветствую! Я думаю практически каждый, кто натыкается на мои тесты зарядных устройств, видели кабель данный кабель от Ugreen. Почему я выбрал именно его в качестве основного? Он просто…

Далеко не во все персональные компьютеры нужен мощный блок питания. Однако на данной комплектующей своего ПК не хочется экономить. Поэтому хочется выбрать что-то из среднеценового сегмента. Одним…

6 различных типов электрических проводов и как их выбрать

По

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 09.06. 22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Электрический провод обычно изготавливается из меди или алюминия, и эти проводящие материалы изолированы как провода, которые подводят электричество к различным частям вашего дома.

Когда вы устанавливаете новую проводку, выбор правильного провода или кабеля — это полдела. С другой стороны, при осмотре старой проводки в вашем доме идентификация типа провода может многое сказать вам о цепи, к которой принадлежит проводка (например, если вы открываете распределительную коробку и вам нужно определить, какие провода куда идут). Электропроводка для современных домов вполне стандартна, и большинство домов, построенных после середины 19-го века.60-е имеют аналогичные типы проводки. Любая новая электрическая установка требует новой проводки, которая соответствует местным строительным нормам.

Ниже вы узнаете о различных типах домашних электрических проводов, чтобы выбрать правильный вариант для точного и безопасного выполнения электрических проектов.

Терминология подключения

Это помогает понять несколько основных терминов, используемых для описания проводки. Электрический провод — это тип проводника, который представляет собой материал, проводящий электричество. В случае бытовой проводки сама жила обычно медная или алюминиевая (или алюминиевая с медной оболочкой) и представляет собой либо сплошную металлическую жилу, либо многожильный провод.

Большинство проводов в доме изолированы, то есть покрыты непроводящим пластиковым покрытием. Одним заметным исключением являются заземляющие провода, которые обычно состоят из сплошной меди и либо изолированы зеленой оболочкой, либо неизолированы (голы).

Предупреждение

Многие большие провода в вашем доме находятся под напряжением от 120 до 240 вольт, часто называемым сетевым напряжением, и к ним может быть очень опасно прикасаться. В вашем доме также есть несколько проводов, по которым проходит гораздо меньшее количество «низковольтного» тока. Они менее опасны, а у некоторых переносимое напряжение настолько низкое, что вероятность поражения электрическим током практически отсутствует. Однако пока вы точно не знаете, с какими проводами имеете дело, лучше относиться ко всем им как к опасным.

17 Основные инструменты для электромонтажных работ

01 из 06
Кабель NM
Ель / Марго Кавин
- Подходит для: Внутреннее использование в сухих помещениях
Неметаллический (NM) кабель, который часто называют «Romex» в честь одной популярной торговой марки, представляет собой тип электрической проводки, предназначенный для внутреннего использования в сухих местах. НМ — самый распространенный тип проводки в современных домах. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку. Кабель NM обычно содержит один или несколько «горячих» (токонесущих) проводов, нулевой провод и провод заземления.
Эти проводники изолированы белым (обычно нейтральным) и черным (обычно горячим) цветом для монтажа. Большинство кабелей NM имеют уплощенную трубчатую форму и незаметно проходят сквозь стены, потолок и пол вашего дома.
Наконечник
В качестве альтернативы кабелю NM отдельные провода могут быть проложены внутри жесткой или гибкой металлической или пластиковой трубки, называемой кабелепроводом. Кабелепровод обычно используется там, где проводка будет открыта, а не скрыта внутри стен, полов или потолков.
Почти вся проводка в розетках и светильниках в современном доме выполнена из кабеля НМ. Этот тип провода используется для скрытой проводки в стенах, так как он дешевле, чем использование трубопровода. Наиболее распространенные размеры и номинальная сила тока (ампер):
- 14-й калибр (15-амперные цепи)
- 12-й калибр (20-амперные цепи)
- 10-й калибр (30-амперные цепи)
- 8-й калибр (40-амперные цепи)
- 6-калибр (55-амперные цепи)
Кабель NM теперь продается с внешней оболочкой с цветовой маркировкой, указывающей на сечение провода:
- Белая оболочка обозначает кабель NM с проводниками 14-го калибра.
- Желтая оболочка обозначает кабель NM с проводниками 12-го калибра.
- Оранжевая оболочка обозначает кабель NM с проводниками 10-го калибра.
- Кабель с черной оболочкой используется как для провода 6-го, так и 8-го калибра.
- Серая оболочка не используется для кабеля NM, но зарезервирована для подземного (UF) кабеля или кабеля служебного входа (SE или SER).
С кабелем NM опасно обращаться, когда проводники цепи находятся под напряжением.
Электрический кабель марки Romex и NM: руководство по покупке
02 из 06
Кабель UF
Ель / Марго Кавин
- Подходит для: Подземный провод для наружных светильников
Подземный фидер (UF) — это тип неметаллического кабеля, предназначенный для влажных мест и прямого закапывания в землю. Он обычно используется для питания наружных светильников, таких как фонарные столбы. Как и стандартный кабель NM, UF содержит изолированные горячие и нейтральные провода, а также неизолированный медный провод заземления. Но в то время как оболочка кабеля NM представляет собой отдельную пластиковую оболочку, оболочка кабеля UF представляет собой твердый пластик, который окружает каждый провод. Этот тип электрического провода также немного дороже, чем провод NM, из-за его прочной изоляции. Кабель UF обычно продается с серой внешней оболочкой.
Кабель UF также используется для проводки основных цепей и несет опасное напряжение, пока цепи включены.
03 из 06
Провод THHN/THWN
Ель / Марго Кавин
- Подходит для: Изолированные провода внутри кабелепроводов
THHN и THWN — это коды для двух наиболее распространенных типов изолированного провода, используемого внутри кабелепровода. В отличие от кабеля NM, в котором два или более индивидуально изолированных проводника (медных или алюминиевых) связаны внутри пластиковой оболочки, провода THHN и THWN представляют собой одиночные проводники, каждый из которых имеет свою цветовую маркировку изоляции. Вместо того, чтобы быть защищенным оболочкой кабеля NM, эти провода защищены трубчатым металлическим или пластиковым кабелепроводом.
Кабелепровод часто используется в незавершенных помещениях, таких как подвалы и гаражи, а также для коротких открытых участков внутри дома, например, для подключения проводки к мусоросборникам и водонагревателям. Цены на эти провода обычно аналогичны проводам NM (плюс стоимость кабелепровода). Буквы обозначают особые свойства изоляции проводов:
- T: Термопласт
- H: Термостойкий; HH означает высокую термостойкость
- W: Подходит для влажных помещений
- N: С нейлоновым покрытием для дополнительной защиты
Провода THHN и THWN имеют цветную оболочку, которая обычно используется для обозначения их функции в цепи:
- Провода питания: Черный, красный, оранжевый
- Нейтральные провода: Белый, коричневый
- Провода заземления: Зеленый, желто-зеленый
Провода THHN и THWN — это провода цепи, с которыми никогда нельзя обращаться, когда цепи включены.
Емкость для заполнения электрических кабелепроводов EMT и ПВХ
04 из 06
Низковольтный провод
Ель / Марго Кавин
- Подходит для: Цепей, требующих 50 В или менее
Низковольтная проводка используется для цепей, обычно требующих 50 вольт или меньше. Несколько распространенных типов: провод ландшафтного освещения, соединения спринклерной системы, провод звонка (для дверных звонков), провода акустической системы и провода термостата. Размеры проводов варьируются от 22 до 12 калибра, и эти провода могут быть изготовлены из меди или алюминия. Провода низкого напряжения обычно изолированы и могут быть заключены в оболочку кабеля или объединены в витые пары, подобно проводу шнура лампы. Его следует использовать только для низковольтных приложений. Как правило, это очень маленькие провода, которые сильно отличаются от проводки стандартной цепи, и их стоимость, как правило, ниже, чем у других бытовых проводов.
С низковольтными проводами редко случаются серьезные удары, но все же всегда лучше отключать устройства перед работой с ними.
05 06
Телефон и кабель передачи данных
Ель / Марго Кавин
- Подходит для: Стационарные телефоны и подключение к Интернету
Телефонная проводка и проводка для передачи данных — это низковольтные провода, используемые для «стационарных» телефонов и подключения к Интернету, обычно из меди. Телефонные кабели могут содержать четыре или восемь проводов. Кабель категории 5 (Cat 5), наиболее распространенный тип бытовой электропроводки для передачи данных, содержит восемь проводов, свернутых вместе в четыре пары. Его можно использовать как для телефона, так и для передачи данных, и он предлагает большую емкость и качество, чем стандартный телефонный провод. Как и низковольтный провод, он часто дешевле, чем другие типы бытовой проводки, такие как кабели NM или UF.
Хотя проводка передачи данных действительно имеет небольшое напряжение, все, что ниже 30 вольт, обычно считается безопасным (бытовая цепь имеет напряжение около 120 вольт). Однако всегда существует опасность соприкосновения проводки передачи данных с бытовой проводкой, поэтому с ней следует обращаться осторожно и избегать прикосновения к оголенным проводам.
06 из 06
Коаксиальный кабель
Ель / Марго Кавин
- Подходит для: Проводка данных
Коаксиальный кабель становится менее распространенным благодаря использованию других форм передачи данных, таких как HDMI, для передачи телевизионных данных. Коаксиальный кабель представляет собой круглый кабель с оболочкой, который имеет внутренний проводник (обычно медный), окруженный трубчатым изолирующим слоем, окруженным трубчатым токопроводящим экраном из плетеной проволоки. Его можно определить по резьбовым соединителям, которые используются для соединения и соединения устройств.
Коаксиальный кабель когда-то был стандартом для подключения телевизоров к антенне или кабельным службам и до сих пор часто используется для подключения спутниковых антенн или для доставки телевизионных услуг по подписке в домашнюю точку распространения. Обычно он имеет черную или белую изоляцию и идеально круглую форму, что позволяет легко отличить его от кабелей электрических цепей NM. Коаксиальный кабель можно найти по доступным ценам в большинстве магазинов бытовой техники и электроники.
Незначительное количество напряжения, передаваемого сигналами по коаксиальному кабелю, делает очень маловероятным возникновение любого типа удара током — при условии, что кабели не соприкасаются с другим источником тока.

Выбор типа электрического провода

Независимо от того, заменяете ли вы старую проводку в своем доме или добавляете новые электрические провода, важно выбрать правильный тип. Всегда выбирайте электрический провод, предназначенный для той цели, для которой вы собираетесь его использовать. Например, во влажных местах на открытом воздухе всегда следует выбирать провод UF, чтобы обеспечить защиту электрической системы вашего дома от непогоды. Также следует учитывать силу тока и напряжение каждого провода, а провода должны быть согласованы с правильными потребностями каждого электрического проекта. Если вы не уверены, какой тип электрического провода вам нужен, полезно проконсультироваться с профессиональным электриком, прежде чем устанавливать какие-либо электрические линии в вашем доме.

Как читать этикетки на электрических проводах и кабелях

Источники статей

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

Купхальдт, Тони Р. и Джон Хогери. Прикладное промышленное электричество. Электробезопасность: насколько опасен электрический ток ? Университет штата Айова, 2020.

Wire — Energy Education

Energy Education

Меню навигации

ИСТОЧНИКИ ЭНЕРГИИ

ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

ИНДЕКС

Поиск

Провода — это куски металла, передающие электричество. Обычно они гибкие, что упрощает их использование. Эти электрические проводники являются ключевыми для всех электрических устройств, от электрической печатной платы в компьютере до трансформатора в районе или даже системы электропередачи, передающей электроэнергию на сотни километров. Без проводов электричество было бы недоступно для всех, что сделало бы их необходимым компонентом современной жизни. В зависимости от назначения провода могут иметь различные размеры и составы.

Калибр проволоки (размер)

Провода с разными размерами поперечного сечения известны как калибры проводов. Они организованы в Американской системе калибров проводов (AWG). Знание манометра важно, потому что каждый рассчитан на различную силу тока, а это означает, что каждый размер провода имеет максимальный электрический ток, который он может выдержать, прежде чем может произойти повреждение (возможно, серьезное). Чтобы узнать больше о системе American Wire Gauge и о том, как используются различные размеры калибров, посетите страницу калибров проводов. ^[1]

Состав

Рис. 1. Изолированный провод, содержащий медные жилы с цветовой маркировкой. ^[2]

Большинство проводов покрыты изоляционным материалом для предотвращения поражения электрическим током при обращении с ними. Обычно этот изоляционный материал состоит из пластика или резиноподобного материала. Однако очень большие провода, используемые для передачи электроэнергии, не всегда изолированы, так как они находятся далеко над головой и их опасность ограничена. Провода меньшего размера часто изготавливают из пластичного материала, чтобы их можно было легко сгибать и сгибать.

Медь

Медная проволока — наиболее часто используемая проводящая проволока — экономична и имеет низкое удельное сопротивление (только серебро имеет более низкое удельное сопротивление, но очень дорого). Он используется во многих коммерческих приложениях и поэтому широко доступен и поставляется в различных размерах. Медь довольно пластична, а также является хорошим проводником, что является дополнительным преимуществом для многих приложений.

Алюминий

Хотя алюминиевая проволока более экономична, чем медная, ее свойства не столь благоприятны, она имеет более высокое удельное сопротивление и меньшую эластичность (она более пластична), а это означает, что при достаточном нагреве она расширяется и более подвержена расхождению от своей первоначальной формы после уменьшения тепла.

Одножильные провода имеют только одну токопроводящую жилу, и их гораздо труднее перемещать или сгибать. Обычно они используются, когда нет необходимости в больших перемещениях ^[1] или когда провод небольшой (см. рис. 1).

Многожильные провода содержат большое количество тонких одножильных проводов, которые намотаны друг на друга, образуя один провод большего размера. Они гораздо более гибкие, чем сплошные проволоки, и часто используются, когда проволока подвергается частым движениям или манипуляциям 9. 0272 [1] (см. рис. 1).

Сверхпроводники

Рис. 2. Схема конструкции сверхпроводящего провода. Их необходимо охлаждать до чрезвычайно низких температур, а это означает, что необходим постоянный поток жидкого азота. ^[3]

Провода, сделанные из сверхпроводников, могут пропускать намного большие электрические токи, чем обычно. Например, в Европейской организации ядерных исследований (ЦЕРН) недавно был установлен мировой рекорд по передаче максимального тока. Используя два 20-метровых кабеля диборида магния (MgB ₂ ) — сверхпроводящий материал — при охлаждении до 24 К (это -249°C) команда могла пропускать 20 000 ампер (А) тока. ^[4] Это число огромное по сравнению с максимальным значением, наблюдаемым в несверхпроводящих проводах, которое составляет около 380-400 А. Сверхпроводник мог пропускать примерно в 50 раз больше тока! Сверхпроводники являются очень прогрессивными материалами и могут быть полезны для будущих систем передачи электроэнергии.

Для дополнительной информации

Для получения дополнительной информации см. соответствующие страницы ниже:

Постоянный ток
Переменный ток
Конденсатор
Электрогенератор
Или исследуйте случайную страницу!

Ссылки

↑ ^1.0 ^1.1 ^1.2 «Введение в электричество» Пирсон: Роберт Т. Пейнтер, Б. Дж. Тоби Бойделл
↑ Wikimedia Commons [в сети], доступно: https://commons.wikimedia.org/wiki/File:600V_CV_5.5sqmm.jpg#/media/File:600V_CV_5.5sqmm.jpg
↑ Phys.org. (По состоянию на 30 июля 2015 г.). Самый длинный сверхпроводящий кабель в мире [Онлайн], Доступно: http://phys.org/news/2012-01-world-longest-superconductor-cable.html
↑ ЦЕРН. (По состоянию на 30 июля 2015 г.). Мировой рекорд тока в сверхпроводнике [Онлайн], Доступно: http://home.web.cern.ch/about/updates/2014/04/world-record-current-superconductor

Сверхпроводящий провод из сапфира

Исследования

Отказ от контроля компонентов с нижней заделкой с использованием заготовок

RoHS: 10 лет спустя — проблемы коррозии ИТ-оборудования остаются

Полуаддитивный процесс для субстратов высокочастотных сигналов

Видеоанализ выделения паяльной пасты при трафаретной печати

Усталостные и сдвиговые свойства высоконадежных паяных соединений

Поэтапный отказ от ГХФУ-225, что теперь?

Оптимизация отверстий трафарета для компенсации зачерпывания

Влияние мелкодисперсного бессвинцового припоя на пасты со свойствами оплавления

ДОПОЛНИТЕЛЬНЫЕ ИССЛЕДОВАНИЯ

Последние новости отрасли

Разворот судьбы в цепочке поставок электроники

Gartner сообщает, что мировые поставки ПК сократились на 19,5% в третьем квартале 2022 года

Что можно сделать для повышения безопасности автономного вождения?

Многие считают, что функции помощи водителю делают автомобиль полностью автономным

Honda потратит миллиарды на завод по производству аккумуляторов в округе Фейет

ДОПОЛНИТЕЛЬНЫЕ НОВОСТИ ОТРАСЛИ

Для просмотра этого видео включите JavaScript и рассмотрите возможность перехода на веб-браузер, поддерживающий видео в формате HTML5.

Исследователи из Тель-Авивского университета разработали сверхпроводящие провода с использованием волокон из монокристаллов сапфира для использования в кабелях высокой мощности.
Технологический брифинг

Стенограмма

Электропроводка на основе высокоэффективных сверхпроводников уже давно была мечтой науки, но исследователи столкнулись с таким практическим такие задачи, как поиск податливых и экономичных материалов. В настоящее время Исследователи из Тель-Авивского университета разработали сверхпроводящие провода. с использованием волокон из монокристаллов сапфира для использования в высоких силовые кабели.

Учет температуры требований, каждый крошечный провод может нести примерно в 40 раз больше электричества, чем медный провод того же сечения. У них есть потенциал произвести революцию в передаче энергии.

Мощный сверхпроводящие кабели занимают гораздо меньше места и проводят больше энергии эффективно, что делает их идеальными для развертывания в сетях электричество по всему городу. Они также предложат более эффективную метод сбора энергии из возобновляемых источников, таких как солнечные и энергия ветра.

Также можно использовать сверхпроводящие провода для хранения энергии и включения устройств, которые улучшают энергосистему стабильность.

Одна из вещей, из которых делают медные провода неэффективным является перегрев. Из-за электрического сопротивления, обнаруженного в металл, часть энергии, протекающей по кабелю, отбрасывается и впустую, что приводит к нагреву проводов. Но со сверхпроводниками нет сопротивления.

Автономная система охлаждения, который требует постоянного потока жидкого азота, держит провод в его сверхпроводящее состояние. Жидкий азот обеспечивает идеальную охлаждающую жидкость Потому что он легкодоступен, нетоксичен и недорогой.

Даже с преимуществом жидкости азот, исследователи все еще не могли найти материал, который был бы идеальным сверхпроводником. Сверхпроводники с покрытием на кристалле пластины эффективны, но слишком хрупки, и хотя сверхпроводники на металлические ленты имели некоторый успех, продукт слишком дорог, чтобы производство в массовых количествах.
