Изготовление термопар: технология, материалы и применение в измерении температуры

Как устроены термопары и на каком принципе они работают. Какие материалы используются для изготовления термопар. Как изготовить термопару своими руками. Где применяются термопары и какие виды термопар существуют.

Что такое термопара и как она устроена

Термопара — это датчик для измерения температуры, состоящий из двух разнородных проводников (термоэлектродов), соединенных на одном конце. Принцип работы термопары основан на эффекте Зеебека — возникновении электродвижущей силы в замкнутой цепи из разнородных проводников, спаи которых находятся при разных температурах.

Основные элементы конструкции термопары:

• Два термоэлектрода из разных металлов или сплавов
• Рабочий спай — место соединения термоэлектродов
• Свободные концы термоэлектродов для подключения к измерительному прибору
• Защитный чехол (опционально) для защиты от внешних воздействий

Принцип работы термопары. Эффект Зеебека

Когда спаи термопары находятся при разных температурах, в замкнутой цепи возникает термоэлектродвижущая сила (термоЭДС), пропорциональная разности температур спаев. ТермоЭДС термопары описывается формулой:

E = α(T1 — T2)

где E — термоЭДС, α — коэффициент термоЭДС пары материалов, T1 и T2 — температуры горячего и холодного спаев.

Измеряя возникающую термоЭДС, можно определить разность температур между спаями термопары. Если температура одного из спаев известна (обычно это температура свободных концов), то можно вычислить абсолютную температуру в месте измерения.

Материалы для изготовления термопар

Выбор материалов термоэлектродов определяет характеристики термопары. Наиболее распространенные пары материалов:

• Хромель-алюмель (тип K) — для температур до 1300°C
• Медь-константан (тип T) — для низких температур до 400°C
• Железо-константан (тип J) — для температур до 760°C
• Платина-платинородий (типы R и S) — для высоких температур до 1600°C

При выборе материалов учитывают диапазон измеряемых температур, требуемую точность, стабильность характеристик и стойкость к окружающей среде.

Технология изготовления термопар

Процесс изготовления термопары включает следующие основные этапы:

1. Подготовка термоэлектродов нужной длины и диаметра
2. Очистка концов проводов от загрязнений и оксидной пленки
3. Скручивание или сварка рабочего спая
4. Отжиг термопары для стабилизации характеристик
5. Калибровка термопары
6. Монтаж в защитную арматуру при необходимости

Для сварки термоэлектродов используют электродуговую или контактную сварку. Важно обеспечить надежное соединение без посторонних примесей в месте спая.

Изготовление термопары своими руками

Для самостоятельного изготовления простой термопары понадобятся:

• Отрезки проволоки из подходящих материалов (например, медь и константан)
• Источник питания (аккумулятор или трансформатор)
• Графитовый стержень
• Изоляционные материалы

Порядок действий:

1. Зачистите концы проводов
2. Скрутите или сварите рабочий спай
3. Изолируйте термоэлектроды друг от друга
4. Подключите свободные концы к мультиметру
5. Проверьте работоспособность, нагревая рабочий спай

Помните, что самодельная термопара будет иметь ограниченную точность и диапазон измерений.

Типы и конструкции термопар

Термопары различаются по конструктивному исполнению:

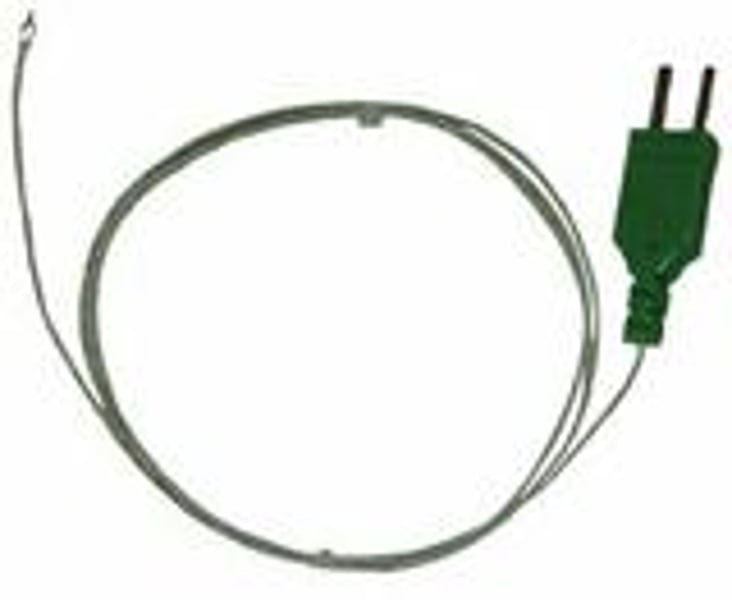

• Проволочные — из тонких проводов, для быстрых измерений
• Кабельные — термоэлектроды в гибкой металлической оболочке
• Поверхностные — для измерения температуры поверхностей
• Погружные — в защитном чехле для агрессивных сред
• Многозонные — с несколькими измерительными спаями

Выбор конструкции зависит от условий применения, требуемого быстродействия и диапазона измерений.

Применение термопар в промышленности и науке

Термопары широко используются для измерения и контроля температуры в различных отраслях:

• Металлургия — контроль температуры плавки и обработки металлов
• Энергетика — мониторинг температуры в котлах и турбинах
• Химическая промышленность — контроль технологических процессов
• Пищевая промышленность — измерение температуры при производстве и хранении продуктов
• Автомобилестроение — датчики температуры двигателя и выхлопных газов
• Аэрокосмическая отрасль — измерение температуры в двигателях и на обшивке летательных аппаратов

В научных исследованиях термопары применяются для точных измерений температуры в широком диапазоне — от криогенных до сверхвысоких температур.

Преимущества и недостатки термопар

Преимущества термопар:

• Широкий диапазон измеряемых температур (от -200°C до +2500°C)
• Простота конструкции и надежность
• Низкая стоимость
• Малые размеры и быстродействие
• Возможность удаленных измерений

Недостатки термопар:

• Нелинейность характеристики преобразования
• Необходимость компенсации температуры холодного спая
• Подверженность помехам
• Деградация характеристик со временем
• Ограниченная точность измерений (обычно не выше 0.1-1°C)

Калибровка и поверка термопар

Для обеспечения точности измерений термопары необходимо периодически калибровать. Процесс калибровки включает:

1. Помещение термопары в среду с известной температурой (например, в термостат)
2. Измерение выходного сигнала термопары
3. Сравнение измеренного значения с эталонным
4. Построение калибровочной кривой
5. Внесение поправок в измерительную систему

Поверка термопар проводится в аккредитованных лабораториях с использованием эталонных средств измерения температуры. По результатам поверки выдается свидетельство о поверке, подтверждающее метрологические характеристики термопары.

Перспективы развития термоэлектрических преобразователей

Несмотря на появление новых технологий измерения температуры, термопары остаются востребованными благодаря своей простоте и надежности. Основные направления совершенствования термопар:

• Разработка новых термоэлектродных материалов с улучшенными характеристиками
• Миниатюризация конструкций для измерений в микрообъемах
• Интеграция с цифровыми системами обработки сигналов
• Создание интеллектуальных датчиков с функциями самодиагностики
• Применение нанотехнологий для повышения чувствительности и быстродействия

Развитие технологий изготовления и новые области применения обеспечивают термопарам перспективы использования в будущем.

характеристики и принцип работы, выбор материалов и изготовление своими руками

Большинство предметов для обогрева и измерения, которые мы применяем в быту, требуют использования особых элементов контроля. Такие контроллеры (термопары) предохраняют приборы от перегрева и поломок. Термопару можно использовать и для небольших домашних измерений, и для лабораторных опытов. Для этого не нужно специально искать ее в магазинах. Можно разобраться в ее устройстве и сделать термопару для мультиметра своими руками.

• Описание и характеристики
• Принцип работы
• Изготовление термодатчика

Описание и характеристики

Термопара — это прибор, состоящий из двух различных проводников, которые соединяются в одной или нескольких точках компенсационными проводами. Когда на одном конце провода происходит измерение температуры, на другом создается напряжение определенного значения и силы. Это устройство используется для контроля температуры, а также для преобразования температуры в электрический ток.

Стоит термодатчик совсем недорого. Этот прибор вполне стандартный и измеряет большой диапазон температур. Единственным минусом в работе элемента является неточность, которая может составлять до 1 °C, а это немало для таких значений.

Сделать термопару в домашних условиях не составит труда. Необходимо только помнить, что эти устройства создаются из специальных сплавов, поэтому прослеживается предсказуемая и стойкая зависимость между напряжением и температурой.

Датчики бывают разных типов. Они классифицируются по типу используемых металлов для сплава:

1. хромель — алюмелевые;
2. платинородий — платиновые.

От состава зависит и среда применения, ведь такие контроллеры используют как в науке и промышленности, так и в домашних условиях — для котлов, колонок, духовых шкафов.

Принцип работы

Термопара — это самый популярный термодатчик, который был открыт в 1822 году немецким физиком Томасом Зеебеком. Именно поэтому принцип работы такого элемента часто называют эффектом Зеебека.

В книгах и учебниках этот эффект описывают так: если спаи проводников имеют неидентичные температуры, то между ними образовывается электрическая сила (термоэдс), значение которой пропорционально разности температур спаев.

Здесь нужно подчеркнуть, что принимать во внимание стоит именно разность температур, а не какой-либо показатель вообще. Кроме того, если оба спая имеют равнозначную температуру, то термоэдс в цепи не возникнет.

Перед тем как приступить к изготовлению термодатчика, нужно подготовить все материалы и инструменты. Электроды термопары состоят из разнородных материалов, для выбора которых нужно определиться с типом изделия и сферой использования.

Типы термодатчиков обозначаются буквами латинского алфавита и имеют свои характеристики. Например, популярная модель TYPE K состоит из сплава хромель-алюмель, а диапазон ее измерений — 200−1200 °C. Произведя несложные расчеты, можно говорить о нелинейности (термоэдс -35 — 32 мкВ/°C), в то время как нелинейность характеристики должна быть наименьшей. В этом случае погрешность при измерениях будет совсем небольшой.

Термопара может располагаться на удаленном расстоянии от самого оборудования. Для этого ее подключают с помощью специального кабеля. Сам кабель делают из тех же материалов, что и термопару. Разница только в диаметре.

Изготовление термодатчика

Для изготовления термопары своими руками необходимо приобрести проволоку из подходящих материалов. Здесь важное значение имеет диаметр, так как от него зависит погрешность при измерении температуры. Рекомендуется брать проволоку меньшего диаметра, особенно если исследоваться будут объекты небольших размеров.

Материал зависит от диапазона температур, с которым предполагается работа. Наиболее распространенные варианты: хромель-алюмель, медь-константан. Само изготовление заключается в создании соединения, сплава двух проволок. Зачастую для этого используется какой-то источник напряжения (к примеру, автомобильный аккумулятор или трансформатор).

Дальнейшие этапы работы таковы:

1. свободные концы скрученной проволоки подключают к одному из полюсов источника напряжения;
2. вывод подсоединяется к другому из полюсов, который дополнительно соединен еще и с графитным карандашом.

При возникновении электрической дуги возникает соединение проволок термопары. При этом напряжение для соединения проводов подбирается путем эксперимента. Как правило, оптимальное значение 40−50 В, но оно может быть меньше, так как зависит от материалов и длины изделия.

Еще один главный момент — соблюдение техники безопасности. Очень важно не использовать слишком высокое напряжение и не касаться оголенных проводов. Лучше заизолировать их специальной лентой или закрыть керамической трубкой.

Это самый простой и доступный способ изготовления термопары для мультиметра своими руками. Иногда проволоки для термопар спаивают с помощью паяльника. Но тогда придется дополнительно приобрести специальный припой и придерживаться определенных температур в работе.

Изготовление термопар и термометров сопротивления (Лабораторная работа № 1)

Физика \ Физика низких температур

Страницы работы

14 страниц (Word-файл)

Посмотреть все страницы

Скачать файл

Содержание работы

Лабораторная  работа  № 1

Изготовление  термопар  и  термометров  сопротивления

Цель  работы: приобрести практические навыки индивидуального изготовления термоэлектрических термометров (термопар) и проволочных термометров сопротивления, которые наиболее часто применяются для измерений температур, как в промышленности, так и в научно-исследовательской работе.

          1.1. Исходные  сведения

Термоэлектрические  термометры

Термоэлектрическими называют термометры, термоэлектрический преобразователь которых использует эффект Зеебека – одно из квантовых термоэлектрических явлений. Этот эффект был открыт в 1821 г. немецким физиком Т. И. Зеебеком (1770–1831).

Простейшая электрическая цепь (рис. 1.1), состоящая из последовательно соединенных различных проводников, называется термопарой, а сами проводники (А и В) – термоэлектродами. Точки контакта термоэлектродов принято называть спаями. Спаи изготавливаются с помощью соответствующих припоев или электросваркой. Хорошо сделанный спай имеет форму шарика малого диаметра.



Рис. 1.1. Термоэлектрическая цепь: А, В – разнородные проводники.

В электрической цепи (рис. 1.1), собранной из двух разнородных проводников А и В, возникает термоэлектродвижущая сила (термоэдс) E_АВ, пропорциональная разности температур Т₁ и Т₂ между точками контакта (спаями) проводников,

,                                          (1. 1)

где a_АВ – коэффициент термоэдс проводника А относительно проводника В; В/К.

Величина коэффициента термоэдс a_АВ зависит от материала проводников А и В, а также от диапазона рабочих температур, в котором используется термопара.

Из выражения (1.1) следует, что термопара может непосредственно использоваться только для измерения разности температур между телами или разными точками одного тела. Но она вполне пригодна и для измерения температуры, если один из спаев (опорный) будет находиться в тепловом контакте с телом известной температуры, а второй спай (рабочий) будет размещен в исследуемом теле.

В эффекте Зеебека коэффициент термоэдс a_АВ термопары фактически является разностью двух абсолютных коэффициентов термоэдс

.                                 (1.2)

Из соотношения (1.2) следует, что для определения абсолютных коэффициентов термоэдс различных материалов достаточно найти такой коэффициент для какого-либо одного материала. В соответствии с квантовыми представлениями имеются два природных металла, обладающих нейтральной проводимостью и, следовательно, имеющих практически нулевые коэффициенты термоэдс. В области низких температур таким металлом является свинец (Pb), а в области умеренных и высоких температур – платина (Pt). По своим коэффициентам к ним приближаются чистая медь (Cu), серебро (Ag), золото (Au) и вольфрам (W).

Укажем правила обращения с термоэлектрическими цепями .

Правило Магнуса. Термоэдс, возникающая в замкнутой цепи, которая образована парой однородных, изотропных проводников, зависит только от температуры самих спаев и совершенно не зависит от распределения температуры по длине проводников.

Правило аддитивности показаний термопар по температуре. Если имеется возрастающая последовательность температур изотермических пространств , то при измерении их парой термоэлектродов действует правило:

.                   (1.3)

Правило аддитивности показаний термопар по материалам. Если для измерения разности температур (Т₁ – Т₂) используется цепь из трех термоэлектродных материалов А–В–С, то справедливы следующие соотношения:

; ; .    (1.4)

Из последних двух правил следует объединенное правило – неоднородность проводника допустима только в изотермической области и, наоборот, неизотермичность допустима только в однородном проводнике. Недопустимо сочетание неоднородности и неизотермичности. Поэтому при включении в цепь термопары вторичного (электроизмерительного) прибора, измеряющего термоэдс, необходимо обеспечить его изотермичность, особенно изотермичность входных клемм.

Важно помнить, что любые неоднородности и механические напряжения (а они всегда создают неоднородности) в неизотермических термоэлектродных материалах могут быть источниками паразитных термоэдс и искажать сигнал термопары, что приведет к ошибкам в измерении температуры.

Различают два типа термопар, обыкновенные и дифференциальные. К обыкновенным термопарам относят термопары с одним рабочим спаем (рис. 1.2, а). В них свободные концы термоэлектродов подключаются непосредственно к клеммам измерительного прибора, который находится в изотермической среде комнатной температуры. Следовательно, такая термопара всегда измеряет разность температур между рабочим спаем и клеммами измерительного прибора.



Рис. 1.2. Схемы включения измерительного прибора в цепь

термоэлектрического преобразователя

Термопары другого типа принято называть дифференциальными. Они имеют два спая, рабочий и опорный. Один из термоэлектродов термопары разрывается, и образовавшиеся свободные концы термоэлектрода подключаются к клеммам измерительного прибора, находящегося в изотермической среде комнатной температуры. Дифференциальная термопара, в отличие от обыкновенной термопары, позволяет непосредственно измерять разность температур между двумя произвольными точками исследуемого объекта. Схема дифференциальной термопары показана на рис. 1.2, б. В данном случае температура прибора на показания термопары не влияет. Для увеличения сигнала от дифференциальной термопары целесообразно использовать последовательно несколько спаев, как это представлено на рис. 1.2, в. Такая последовательность соединения спаев называется батареей дифференциальных термопар или термостолбиком. На рис. 1.2, в  показана батарея дифференциальных термопар, содержащая шесть спаев.
