Излучатель для ультразвуковой ванны. Погружные ультразвуковые излучатели: особенности, преимущества и применение

Что такое погружные ультразвуковые излучатели. Какие существуют виды погружных излучателей. Каковы преимущества использования погружных ультразвуковых излучателей. Где применяются погружные ультразвуковые излучатели. Как выбрать подходящий погружной излучатель.

Что представляют собой погружные ультразвуковые излучатели

Погружные ультразвуковые излучатели — это специальные устройства, предназначенные для создания ультразвуковых колебаний в жидкой среде. В отличие от встроенных излучателей, погружные модели можно помещать непосредственно в емкость с жидкостью.

Основные элементы погружного ультразвукового излучателя:

• Пьезоэлектрические элементы для генерации ультразвука
• Герметичный корпус из нержавеющей стали
• Излучающая поверхность для передачи колебаний в жидкость
• Кабель для подключения к ультразвуковому генератору

Погружные излучатели позволяют создать ультразвуковую ванну практически в любой подходящей емкости. Это дает возможность проводить ультразвуковую обработку в нестандартных резервуарах.

Виды погружных ультразвуковых излучателей

Существует несколько основных типов погружных ультразвуковых излучателей:

По форме корпуса:

• Прямоугольные плоские
• Цилиндрические
• Дисковые

По способу крепления:

• Донные — устанавливаются на дно емкости
• Подвесные — крепятся на стенку емкости
• Погружные — свободно размещаются в жидкости

По рабочей частоте:

• Низкочастотные (20-40 кГц) — для грубой очистки
• Среднечастотные (40-80 кГц) — универсальные
• Высокочастотные (более 80 кГц) — для тонкой очистки

Выбор конкретного типа излучателя зависит от задач и условий применения.

Преимущества использования погружных ультразвуковых излучателей

Погружные ультразвуковые излучатели имеют ряд существенных преимуществ по сравнению с встроенными моделями:

• Универсальность применения — можно использовать с разными емкостями
• Простота монтажа и демонтажа
• Возможность точного позиционирования в объеме жидкости
• Легкость обслуживания и замены
• Возможность комбинирования нескольких излучателей
• Высокая эффективность ультразвукового воздействия

Благодаря этим преимуществам погружные излучатели часто используются для модернизации существующих систем очистки и обработки.

Области применения погружных ультразвуковых излучателей

Погружные ультразвуковые излучатели находят широкое применение в различных отраслях:

• Промышленная очистка деталей и изделий
• Подготовка поверхностей перед нанесением покрытий
• Дегазация и гомогенизация жидкостей
• Интенсификация химических и биологических процессов
• Экстракция ценных компонентов из растительного сырья
• Обработка сточных вод и эмульсий
• Производство наноматериалов

Возможность легко интегрировать погружные излучатели в существующие технологические линии делает их очень востребованными в промышленности.

Как правильно выбрать погружной ультразвуковой излучатель

При выборе погружного ультразвукового излучателя следует учитывать несколько важных параметров:

1. Рабочая частота — зависит от требуемой интенсивности воздействия
2. Мощность излучателя — определяется объемом обрабатываемой жидкости
3. Размеры и форма корпуса — должны соответствовать емкости
4. Способ крепления — выбирается исходя из конструкции резервуара
5. Материал корпуса — зависит от агрессивности среды

Также важно правильно рассчитать необходимое количество излучателей для равномерной обработки всего объема жидкости. Оптимальный выбор позволит добиться максимальной эффективности ультразвукового воздействия.

Особенности эксплуатации погружных ультразвуковых излучателей

При использовании погружных ультразвуковых излучателей необходимо соблюдать некоторые правила:

• Не включать излучатель без погружения в жидкость
• Контролировать температуру жидкости — не допускать перегрева
• Периодически проверять герметичность корпуса
• Очищать излучающую поверхность от загрязнений
• Соблюдать рекомендованный режим работы

При правильной эксплуатации погружные ультразвуковые излучатели имеют длительный срок службы и обеспечивают стабильные результаты обработки.

Перспективы развития технологии погружных ультразвуковых излучателей

Технология погружных ультразвуковых излучателей продолжает активно развиваться. Основные тенденции:

• Повышение мощности и эффективности излучателей
• Расширение диапазона рабочих частот
• Создание многочастотных излучателей
• Разработка «умных» излучателей с системой самодиагностики
• Применение новых пьезоматериалов
• Интеграция излучателей в системы автоматизации

Это позволит еще больше расширить возможности применения погружных ультразвуковых излучателей в промышленности и научных исследованиях.

Заключение

Погружные ультразвуковые излучатели являются эффективным и универсальным инструментом для ультразвуковой обработки жидкостей. Их гибкость, простота использования и широкие возможности применения делают эти устройства незаменимыми во многих отраслях. При правильном выборе и эксплуатации погружные излучатели обеспечивают высокое качество обработки и экономическую эффективность технологических процессов.

Ультразвуковая ванна с погружными излучателями что это?

Помимо стандартных УЗВ, существуют ультразвуковые ванны с погружными излучателями. Такие модели отличаются специальными модулями, которые помещаются непосредственно в контейнер и издают ультразвуковые колебания непосредственно в самой емкости. В статье мы расскажем, что это за устройство, какое его предназначение,  раскроем преимущества и недостатки.



Что такое погружной излучатель для ультразвуковых ванн

Погружной излучатель представляет собой герметичную модульную конструкцию из нержавеющей стали прямоугольной или цилиндрической формы, которая предназначена для создания кавитации в жидкой среде. В отличие от встраиваемого ультразвукового модуля, погружной помещается в емкость с помощью подвесов или опор, его можно перемещать и легко извлекать. На практике, практически любую технологическую емкость возможно оснастить подобным модулем, тем самым создавая простейшую модель ультразвукового очистителя. Таким же способом можно провести модернизацию старой ультразвуковой ванны.

Принцип действия остается прежним: кавитация убирает такие загрязнения, как пасты, жиры, масла, продукты коррозии, пленки. Для получения качественного результата рекомендуем использовать специализированные моющие средства. Устройство может использоваться в качестве эмульгатора, диспергатора и ускорителя химических реакций.

Использование  погружного ультразвукового излучателя актуально в средах с повышенными загрязнениями, осадок отбивается от дна и продлевает срок эксплуатации ультразвуковой ванны. При выборе места, куда будет крепиться конструкция, нужно ориентироваться на объем УЗВ, ее форму и очищаемые предметы.

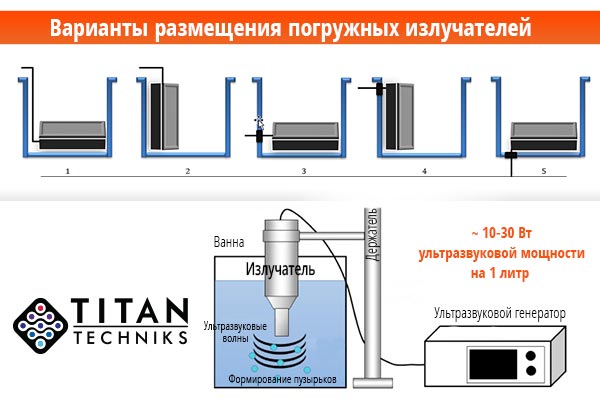

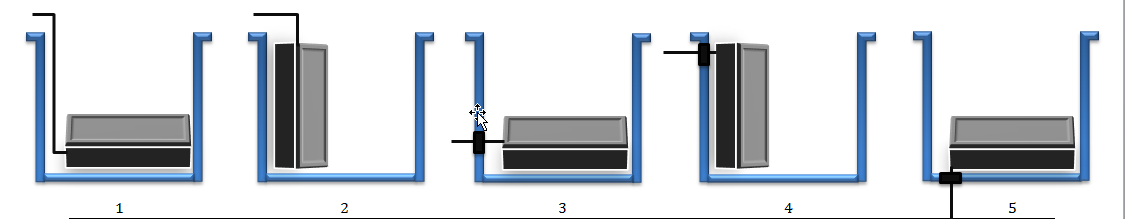

Существует три способа установки:

1. На дно УЗ ванны.
2. На боковую стенку с помощью подвеса.
3. На боковую стенку с помощью крепежа.

Помещать на стену лучше тогда, когда глубина уз мойки меньше ширины и длины в два раза.

Важно, чтобы ультразвук был такой мощности, чтобы создать оптимальные количество и качество кавитационных полостей. Например, если погрузить два излучателя мощность 35 кГц и 25 кГц, то первый обеспечивает высокую кавитацию, а второй повышает ее энергию. Такие условия подходят как для очистки масел и жиров, паст, пленок и лаков.

Какое же количество погружных модулей необходимо для качественной очистки? Как правило, на 1 литр необходимо приблизительно 10-30 Вт ультразвуковой мощности.

Преимущества и недостатки погружных излучателей

Погружной ультразвуковой излучатель — достаточно дорогостоящий. Перед покупкой необходимо поразмыслить о целесообразности такого приобретения. Мы проанализировали  слабые и сильные стороны погружных излучателей и решили поделиться с вами нашими выводами.

Мы выделили следующие преимущества: :

1. Модульность: быстрый монтаж и демонтаж.
2. Может помещаться в любую техническую емкость, тем самым создавая своеобразную ультразвуковую мойку.
3. Ремонт или модернизация уже существующей УЗВ.
4. Предотвращает появление грязи на дне, тем самым продлевая жизнь уз мойке.

Недостатков гораздо меньше, но они все же существуют, а именно:

1. Потеря полезного объема внутренней емкости. Погружные излучатели лучше  использовать в УЗ ваннах большого объема.
2. Стоимость. Цена подобных излучателей гораздо выше, чем других.



Несмотря на недостатки, погружной ультразвуковой излучатель пригодится всем, кто имеет желание поэкспериментировать и создать  ультразвуковую мойку “на скорую руку”, достаточно поместить модуль в любую емкость и включить ультразвук. Также дополнительный излучатель понадобится в случае модернизации устаревших моделей ультразвуковых ванн, если встроенный излучатель плохо исполняет свои функции.

УЗ ванны с погружными излучателями от Титан Техникс

Заказать  ультразвуковые ванны с погружными излучателями вы можете в компании Титан Техникс. Все ультразвуковые мойки проектируются по индивидуальному заказу с учетом пожеланий клиента. Излучатели могут быть плоские (не больше 500 мм×600 мм) и цилиндрические.  Вы можете использовать погружные ультразвуковые модули как в специально спроектированной ультразвуковой ванне, так и в уже имеющих УЗВ. При заказе учитывается целесообразность, варианты крепежей, геометрическая форма, количество излучателей и другие критерии.

В заключении стоит сделать вывод, что полезность такого устройства неоспорима. Однако не стоит от него  ждать таких результатов, как от полноценной УЗ ванны. Рекомендуем использовать тандем “ультразвуковая мойка — погружной излучатель” — оптимальный вариант для всех сфер, которые работаю с сильными загрязнениями.

ФИЛЬТР — Ультразвуковые погружные излучатели

Описание

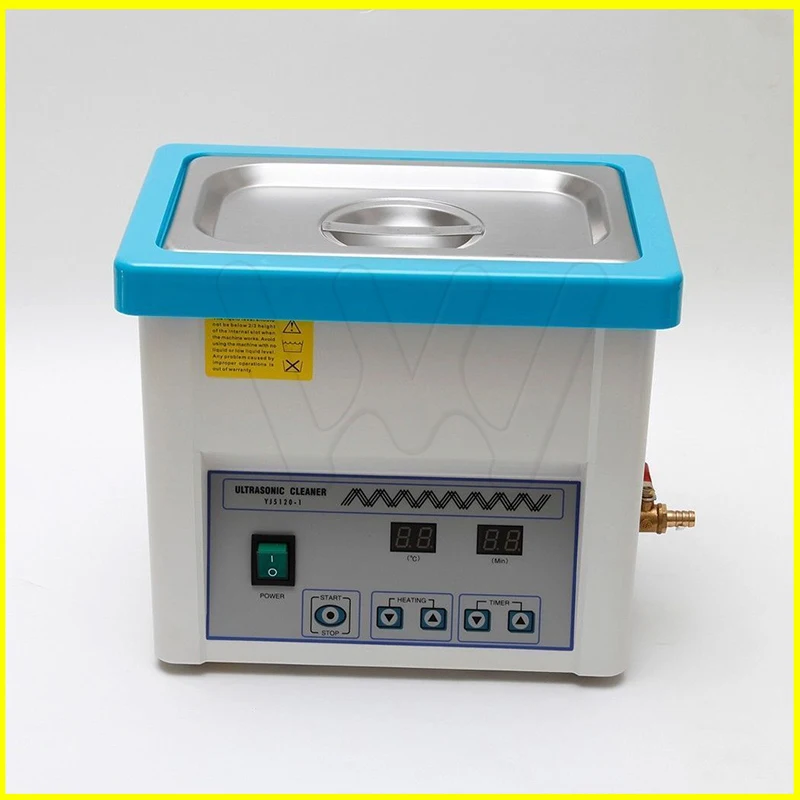

Ультразвуковые ванны УЗВ предназначены для очистки изделий любой формы и конфигурации, в том числе, с внутренними полостями различных размеров и форм, при этом используется технология ультразвуковой очистки.

Ультразвуковая ванна УЗВ-104

Ультразвуковая ванна УЗВ-109

Объем ультразвуковой ванны подбирается таким образом, чтобы объем очищаемых деталей был в пределах 30-70% от объема ванны. Очищаемые изделия при этом должны быть полностью погружены в моющий раствор.

По желанию Заказчика ультразвуковые ванны комплектуются нагревателями.

Моющая способность ультразвуковых ванн определяется удельной акустической мощностью W на единицу объема моющего раствора. Исследования, проведенный специалистами ГК «Ультра-Фильтр», показали, что процесс ультразвуковой очистки имеет пороговый характер. Для эффективной очистки необходимо обеспечить удельную акустическую мощность не менее 25-30 акустических Ватт на 1 л моющего раствора. Измерения акустической мощности проводились с помощью прибора APM-1, разработанного в ГНЦ РФ ФГУП «Акустический институт имени акад. Н.Н. Андреева», принцип работы которого основан на сравнительном калориметрическом методе (

Маргулис И. М., Маргулис М.А. Измерение акустической мощности при исследовании кавитационных процессов // Акустический журнал, 2005, Т.51, №5, С.698-708).

Одной из проблем, связанных с использованием известных ультразвуковых ванн, является тот факт, что акустическая мощность, вводимая в моющий раствор, сильно зависит как от уровня жидкости, так и от расположения в ванне загрязненных изделий. При разработке ультразвуковых ванн УЗВ эту проблему удалось решить. Акустические излучатели настраиваются таким образом, чтобы излучаемая акустическая мощность в жидкость была максимальна, при этом интенсивность звука слабо зависит от нагрузки.

Ультразвуковые ванны УЗВ сконструированы таким образом, чтобы обеспечить введение в моющий раствор не менее 30-40 акустических Ватт на 1 л раствора. Это позволяет гарантировать эффективное проведение процесса ультразвуковой очистки.

Технические характеристики ультразвуковых ванн*

№	Наименование ванны	Полный/Рабочий объем ванны, л	Габариты емкости ДхШхВ, мм	Мощность генератора, Вт
1	УЗВ-101	1,3/1,0	150х135х65	100
2	УЗВ-103	3,5/3,0	240х135х100	200
3	УЗВ-104	4,5/4,0	240х135х150	260
4	УЗВ-105	5,0/4,5	290х150х150	400
5	УЗВ-106	7,0/6,0	290х150х150	600
6	УЗВ-109	11,0/9,0	300х240х150	800
7	УЗВ-112	14,0/12,0	300х240х150	800
8	УЗВ-120	23/17	500х300х150	1200
9	УЗВ-125	32/27	570х370х150	1200

*По заказу могут быть изготовлены ультразвуковые ванны любых типоразмеров

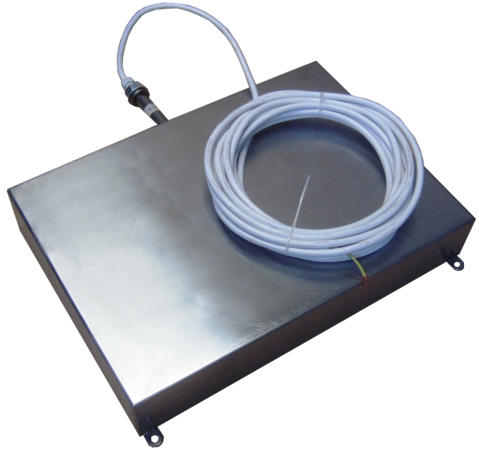

«Погружной» ультразвуковой излучатель

В некоторых случаях, выгодно проводить очистку в емкостях, уже имеющихся у потребителя. Для этой цели разработаны специальные ультразвуковые преобразователи, которые мы назвали преобразователями «погружного» типа. Ультразвуковые преобразователи «погружного» типа представляют собой автономный, герметичный блок в котором монтируются 4, 6, 8 и более ультразвуковых преобразователей, которые могут размещаться в различных технологических емкостях. Причем, в технологической емкости может быть размещено несколько однотипных блоков, в зависимости от требуемой интенсивности ультразвукового поля и конфигурации обрабатываемых деталей. Электрический ультразвуковой генератор может быть установлен на расстоянии до 6 метров от технологической емкости.

Технические характеристики электрических ультразвуковых генераторов

Мощность потребляемая, Вт	400-1000
Частота колебаний, кГц	25 или 35
Напряжение/частота питания, В/Гц	220 / 50±1

Технические характеристики ультразвуковых излучателей

Тип излучателя	ПП25. 4	ПП25.6	ПП25.8	ПП35.10
Длина /ширина / высота, мм	250/150/90	250/150/90	500/150/90	825/320/90
Акустическая мощность, Вт	200	300	400	550
Количество преобразователей, шт.	4	6	8	11
Рабочая частота, кГц	25	25	25	35

Преобразователь	Стенка ванны

Ультразвуковой генератор и два «погружных» ультразвуковых преобразователя для оснащения моющей ванны объемом 90 литров.

Поставщик преобразователя ультразвуковой очистки — Quanxin Ultrasonic

Поставщик преобразователя ультразвуковой очистки — Quanxin Ultrasonic

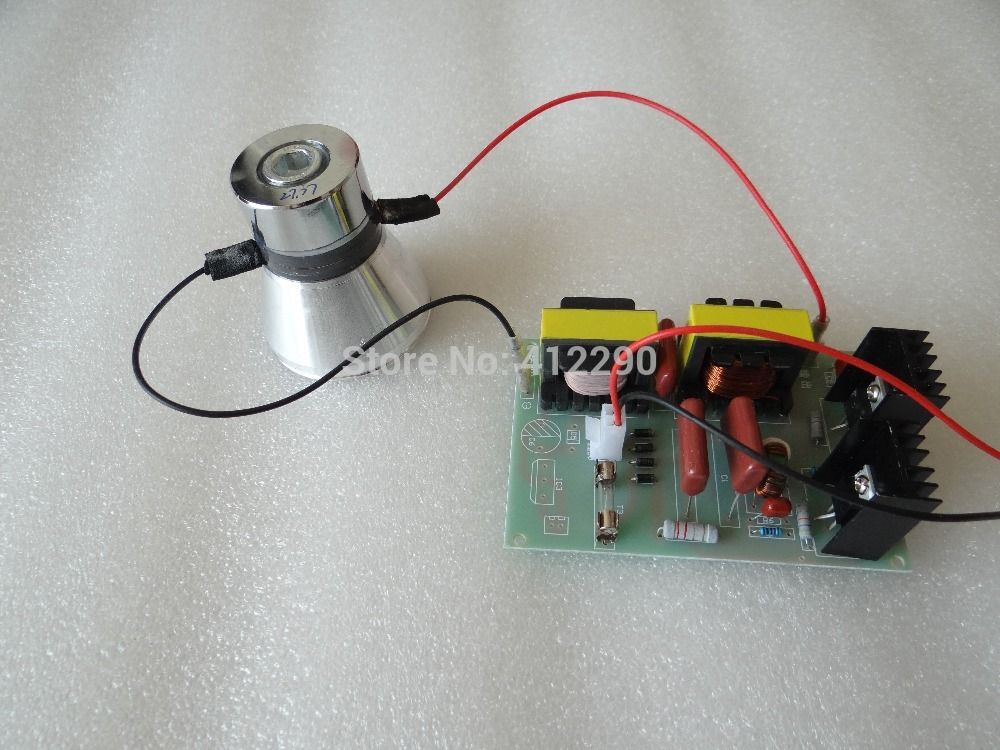

Датчик ультразвуковой очистки

Ищете датчики для производства и обслуживания чистящих средств? Понимая важность компонента для производства и производительности оборудования для ультразвуковой очистки, Quanxin стремится поставлять преобразователи высшего качества с различными частотами в диапазоне от 20 кГц до 200 кГц.

• Хорошая скорость передачи : Наши преобразователи имеют высокое механическое значение добротности с коэффициентом преобразования электричества в ультразвук более 98% с пьезокерамикой PZT-4/8, что повышает эффективность вашего оборудования для очистки.

• Разумная полоса пропускания: Опытные специалисты будут тщательно контролировать баланс между значением добротности и полосой пропускания, чтобы ваши пылесосы имели более широкий рабочий диапазон.

• Более стабильный: Хорошие пьезоэлектрические элементы с высокой термостойкостью, пластиковая трубка внутри преобразователей для хорошей изоляции и резьбовые отверстия преобразователей, обеспечивающие прочную и удобную сборку, позволяют нашим преобразователям нормально работать в жарких условиях при 80 ℃, увеличивая срок их службы примерно до 10 лет, поэтому ваши машины прослужат долго.

Ознакомьтесь с нашей большой коллекцией преобразователей для ультразвуковой очистки. Они будут отправлены вам как можно скорее по вашему заказу.

Низкочастотный преобразователь ультразвуковой очистки

• Частота: <50 кГц

• Особенности: Предназначен для сильного эффекта кавитации и больших пузырьков для интенсивной очистки твердых материалов, таких как драгоценные камни и металлы.

Высокочастотный преобразователь ультразвуковой очистки

• Частота: >50 кГц

• Особенности: Создан для более мягкой кавитации и меньшего размера пузырьков для бережной очистки мягких вещей или предметов с более высокими требованиями к поверхности.

Двухчастотный датчик ультразвуковой очистки

• Частота: 25/40 кГц, 38/80 кГц, 40/100 кГц

• Особенности: Предназначен для двухчастотных ультразвуковых очистителей для различных задач мойки.

Трехчастотный преобразователь ультразвуковой очистки

• Частота: 25/50/80 кГц, 40/73/120 кГц, 40/80/120 кГц

• Особенности: Предназначен для трехчастотных ультразвуковых очистителей для более универсального и гибкого использования.

Спецификация

Тип	Частота (кГц)	Входная мощность (Вт)	Статическая емкость (PF)(±10%)	Резонансное сопротивление (Ом)		Длина (мм)	Размер пьезокерамики (мм)	Излучающая поверхность (мм)	Вес (г)
QXCT-20100T-68HSP8	20	100	5200пФ±10%	10-20		95	45*15*5(пзт8)	66	900
QXCT-2560T-59HSP4	25	60	5400пФ±10%	10-20		77	38*15*5(пзт4)	59	530
QXCT-25100T-68HSP4	25	100	6600пФ±10%	10-20		77	45*15*5(пзт4)	66	710
QXCT-2850T-45SSP4	28	50	4100пФ±10%	10-20		73	35*15*5(пзт4)	45	425
QXCT-2860T-59HSP8	28	60	3800пФ±10%	10-20		67	38*15*5(пзт8)	59	470
QXCT-28100T-66HSP4	28	100	6600пФ±10%	10-20		68	45*15*5(пзт4)	66	624
QXCT-28100T-66HSP8	28	100	5200пФ±10%	10-20		68	45*15*5(пзт8)	66	625
QXCT-3060T-68HNP4	30	60	4100пФ±10%	10-20		61	38*15*5(пзт4)	59	425
QXCT-3360T-40HSP8	33	60	3800пФ±10%	10-20		62	38*15*5(пзт8)	48	420
QXCT-4050T-45HSP4	40	50	4100пФ±10%	10-20		49	35*15*5(пзт4)	45	260
QXCT-4060T-48SSP8	40	60	3800пф±10%	10-20		49	38*15*5(пзт8)	45	310
QXCT-4060T-48SSP4	40	60	5400пФ±10%	10-20		49	38*15*5(пзт4)	45	310
QXCT-5435T-38HNP4	54	35	3200пФ±10%	10-20		36	30*10*5(пзт4)	31	135
QXCT-6030T-30HSP4	60	30	3200пФ±10%	10-20		34	25*10*5(пзт4)	30	135
QXCT-6860T-49HSP8	68	60	3800пФ±10%	10-20		76	38*15*5(пзт8)	50	460
QXCT-8060T-40SSP4	80	60	5400пФ±10%	10-20		62	38*15*5(пзт4)	40	325
QXCT-12060T-40SSP4	120	60	5400пФ±10%	10-20		58	38*15*5(пзт4)	40	260
QXCT-13550T-36SSP4	135	50	4200пФ±10%	10-20		54	35*15*5(пзт4)	37	215
QXCT-10040T-39SSP4	100	60/40	5200пФ±10%	10-20		53	38*15*5(пзт4)	39	289
QXCT-20030T-31SSP4	200	30	3200пФ±10%	10-20		43	30*15*5(пзт4)	31	150



Двухчастотный ультразвуковой преобразователь



Тип	Частота (кГц)	Входная мощность (Вт)	Статическая емкость (PF)(±10%)	Резонансное сопротивление (Ом)		Длина (мм)	Размер пьезокерамики (мм)	Излучающая поверхность (мм)	Вес (г)
QXCT-25(40)60T-64HSP8	25/40	60	5200пФ±10%	10-20		62	38*15*5(пзт8)	64	540
QXCT-40(80)40T-40HSP4	40/80	40	4800пФ±10%	10-20		61	40*20*5(пзт4)	40	330
QXCT-40(100)40T-40HSP4	40/100	40	3200пФ±10%	10-22		54	38*15*5(пзт8)	40	100



Трехчастотный ультразвуковой преобразователь



Тип	Частота (кГц)	Входная мощность (Вт)	Статическая емкость (PF)(±10%)	Резонансное сопротивление (Ом)		Длина (мм)	Размер пьезокерамики (мм)	Излучающая поверхность (мм)	Вес (г)
QXCT-40(73)(100)40T-58HSP4 три частоты	40/73/100	40	3200пФ±10%	10-20		54	38*15*5(пзт4)	40	260
QXCT-40(73)(100)30T-39SSP4 три частоты	40/80/120	30	5400пФ±10%	10-20		59	38*15*5(пзт4)	39	260





Что делает наши датчики ультразвуковой очистки лучше?

Вы также можете захотеть

Ультразвуковой генератор

Пьезокерамика

Ультразвуковой очиститель

Получить бесплатную смету

Погружные ультразвуковые преобразователи | Ultrasonic Power Corporation

Погружные ультразвуковые преобразователи | Ультразвуковая энергетическая корпорация

Перейти к навигации Перейти к содержимому

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для получения наилучших результатов используйте один из последних браузеров.

• Хром
• Фаерфокс
• Пограничный браузер Internet Explorer
• Сафари

У вас есть подходящий бак, но нет нужных инструментов для точной очистки ваших деталей?

С помощью высококачественных, высокопроизводительных пьезоэлектрических погружных ультразвуковых преобразователей Ultrasonic Power Corporation вы можете добавить преимущество ультразвука в существующую систему очистки.

Соединяя и соединяя наши датчики Vibra-bar® внутри прочного контейнера из нержавеющей стали и закрывая его крышкой из нержавеющей стали, компания Ultrasonic power Corporation предоставляет вам возможность «вставлять» ультразвуковые датчики на дно или сбоку контейнера. существующий резервуар или приложение.

Запросить цену

Сделано в США

Беспрецедентная гарантия

Сертифицировано TUV

Переборка

Нижнее крепление

Настенный подвес

Нестандартные размеры

Нам доверяют лучшие

Зачем использовать погружной или погружной ультразвуковой преобразователь?

Важно иметь подходящие инструменты для точной очистки, и для многих деталей ультразвуковая очистка обеспечивает простое, но эффективное решение для восстановления критических компонентов до приемлемого уровня чистоты. Ультразвуковая очистка может удалить стойкие, труднодоступные загрязнения, оставаясь при этом достаточно щадящей, чтобы избежать повреждения деликатных компонентов.

Часто стандартный ультразвуковой аппарат неэкономичен или непрактичен для критически важных деталей, особенно при работе с уникальными формами или когда система очистки уже установлена. Идеальным решением может быть добавление погружного или погружного ультразвукового преобразователя к существующему или альтернативному оборудованию для очистки.

Почему стоит выбрать погружной или погружной ультразвуковой преобразователь UPCorp?

Инвестируя в решение для ультразвуковой очистки, вы должны быть уверены, что выбранное вами оборудование имеет высочайшее качество и рассчитано на длительный срок службы. Все продукты UPCorp, разработанные и изготовленные в США, соответствуют исключительным стандартам и имеют расширенную гарантию.

Мы предлагаем несколько моделей погружных ультразвуковых преобразователей для различных частей резервуара. Перегородочные, нижние и настенные блоки доступны в различных размерах, и мы даже можем изготовить блоки по индивидуальному заказу в соответствии с вашими потребностями. Не знаете, какую модель выбрать? Поговорите с экспертом UPCorp о ваших потребностях, и мы поможем вам найти правильное решение.

Чистящие средства и ресурсы

4 На что обратить внимание при замене ультразвукового очистителя

Как сократить время обработки с помощью ультразвуковой очистки

Как ультразвуковая очистка снижает количество повторных операций на производственном предприятии

Часто задаваемые вопросы

Запросить цену

Что такое погружной преобразователь?

Погружные ультразвуковые преобразователи для глубокой очистки дают вам возможность добавить преимущества ультразвука к существующим приложениям очистки. Мы соединяем и соединяем модернизированный погружной ультразвуковой преобразователь внутри прочного контейнера из нержавеющей стали и закрываем его крышкой из нержавеющей стали.
