Измерение сопротивления мегаомметром. Измерение сопротивления изоляции кабеля мегаомметром: полное руководство — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно измерить сопротивление изоляции кабеля мегаомметром. Какое напряжение использовать для проверки. Какие нормы сопротивления изоляции существуют. Как подготовиться к измерениям и соблюсти технику безопасности. Какие ошибки можно допустить при проверке изоляции.

Содержание

Зачем проверять сопротивление изоляции кабеля

Измерение сопротивления изоляции кабеля мегаомметром — важная процедура, позволяющая оценить состояние изоляционного слоя и выявить потенциальные проблемы. Вот основные причины, по которым необходимо регулярно проводить такие измерения:

Обеспечение электробезопасности — качественная изоляция защищает от поражения током
Предотвращение коротких замыканий между жилами кабеля
Выявление скрытых повреждений изоляции на ранних стадиях
Оценка остаточного ресурса кабеля и необходимости его замены
Соблюдение требований нормативных документов по эксплуатации электроустановок

Регулярные проверки позволяют своевременно обнаружить ухудшение изоляционных свойств и принять меры до возникновения аварийных ситуаций.

Факторы, влияющие на состояние изоляции кабеля

На качество изоляционного слоя кабеля воздействует множество факторов:

Механические повреждения при монтаже и эксплуатации
Воздействие влаги и агрессивных сред
Перепады температуры и влажности
Старение материала изоляции со временем
Электрическое старение из-за воздействия высокого напряжения
Ультрафиолетовое излучение (для кабелей наружной прокладки)

Комплексное воздействие этих факторов приводит к постепенному снижению изоляционных свойств. Поэтому так важно регулярно контролировать состояние изоляции с помощью измерений.

Выбор напряжения мегаомметра для измерений

При измерении сопротивления изоляции кабеля важно правильно выбрать испытательное напряжение мегаомметра. Оно зависит от номинального напряжения кабеля:

Для кабелей до 1 кВ — 1000 В
От 1 до 10 кВ — 2500 В
Свыше 10 кВ — 5000 В

Для бытовых электропроводок достаточно использовать мегаомметр на 500 В. Применение повышенного напряжения может привести к пробою изоляции.

Подготовка к измерениям

Перед началом измерений необходимо выполнить ряд подготовительных действий:

Полностью обесточить проверяемый кабель
Отсоединить кабель от оборудования с обоих концов
Очистить концы жил кабеля от загрязнений
Разрядить кабель путем кратковременного заземления жил
Проверить исправность мегаомметра и измерительных проводов
Убедиться в отсутствии людей рядом с кабелем

Тщательная подготовка позволит получить достоверные результаты измерений и обеспечить безопасность.

Порядок проведения измерений

Процедура измерения сопротивления изоляции кабеля мегаомметром включает следующие этапы:

Подключить измерительный провод к одной из жил кабеля
Второй провод подключить к заземлению или металлической оболочке кабеля
Установить требуемое испытательное напряжение на мегаомметре
Включить прибор и провести измерение в течение 60 секунд
Зафиксировать показания на 15-й и 60-й секунде
Отключить напряжение и разрядить кабель
Повторить измерения для остальных жил

Важно соблюдать время выдержки под напряжением для корректной оценки состояния изоляции.

Нормы сопротивления изоляции кабелей

Минимально допустимые значения сопротивления изоляции кабелей зависят от их номинального напряжения:

До 1 кВ — не менее 0,5 МОм
От 1 до 10 кВ — не менее 1 МОм
Свыше 10 кВ — не менее 5 МОм

Для новых кабелей сопротивление изоляции обычно составляет сотни мегаом. Снижение до минимально допустимых значений говорит о значительном ухудшении изоляции.

Оценка результатов измерений

При анализе результатов измерений сопротивления изоляции кабеля следует учитывать:

Абсолютное значение сопротивления на 60-й секунде
Коэффициент абсорбции (отношение R60/R15)
Динамику изменения сопротивления за время измерения
Разницу между сопротивлением разных жил

Резкое снижение сопротивления или большой разброс значений между жилами говорит о локальных повреждениях изоляции. Низкий коэффициент абсорбции указывает на увлажнение изоляции.

Меры безопасности при измерениях

Измерение сопротивления изоляции кабелей связано с применением высокого напряжения, поэтому необходимо соблюдать следующие меры безопасности:

Работать только при наличии группы по электробезопасности не ниже III
Использовать диэлектрические перчатки и инструмент с изолированными рукоятками

Не прикасаться к токоведущим частям во время измерений
Работать в сухой одежде и обуви
Обеспечить ограждение рабочего места
Не оставлять прибор под напряжением без присмотра

Строгое соблюдение техники безопасности позволит избежать поражения электрическим током.

Типичные ошибки при измерениях

При проверке сопротивления изоляции кабелей часто допускаются следующие ошибки:

Неправильный выбор испытательного напряжения
Недостаточное время выдержки под напряжением
Измерение без отключения нагрузки
Игнорирование влияния температуры и влажности
Отсутствие разрядки кабеля после измерений
Неверная интерпретация результатов

Знание этих ошибок позволит избежать неточностей в измерениях и некорректных выводов о состоянии изоляции.

Какое напряжение мегаомметра использовать для измерения сопротивления изоляции?

Итак, испытательное напряжение 1 кВ используют для измерения сопротивления изоляции электропроводок, к которым относятся изолированные установочные провода всех сечений и небронированные кабели с резиновой или пластмассовой изоляцией в металлической, резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм2 включительно.
Испытательное напряжение 2,5 кВ используют для проверки сопротивления изоляции силовых кабельных линий до 1 кВ, к которым относятся кабели с сечением фазных жил от 25 мм2 включительно.

Далее будут приведены требования из таблицы 37 приложения 3.1 к ПТЭЭП; они могут быть скорректированы или ужесточены для отдельных элементов электроустановок отраслевыми нормативными документами:

1) Электроизделия и аппараты на номинальное напряжение до 50 — напряжение мегаомметра 100В;
2) Электроизделия и аппараты на номинальное напряжение свыше 50 до 100 — напряжение мегаомметра 250В;
3) Электроизделия и аппараты на номинальное напряжение свыше 100 до 380 — напряжение мегаомметра 500-1000В;
4) Электроизделия и аппараты на номинальное напряжение свыше 380 — напряжение мегаомметра 1000-2500В;
5) Распределительные устройства, щиты и токопроводы — напряжение мегаомметра 1000-2500В;
6) Электропроводки, в том числе осветительные сети — напряжение мегаомметра 1000В;
7) Вторичные цепи распределительных устройств, цепи питания приводов выключателей и разъединителей, цепи управления, защиты, автоматики, телемеханики и т.п. — напряжение мегаомметра 1000-2500В;
8) Краны и лифты — напряжение мегаомметра 1000В;
9) Стационарные электроплиты — напряжение мегаомметра 1000В;
10) Шинки постоянного тока и шинки напряжения на щитах управления — напряжение мегаомметра 500-1000В;
11) Цепи управления, защиты, автоматики, телемеханики, возбуждения машин постоянного тока на напряжение 500-1000В, присоединенных к главным цепям — напряжение мегаомметра 500-1000В;
12) Цепи, содержащие устройства с микроэлектронными элементами, рассчитанные на рабочее напряжение до 60В — напряжение мегаомметра 100В;
13) Цепи, содержащие устройства с микроэлектронными элементами, рассчитанные на рабочее напряжение свыше 60В — напряжение мегаомметра 500В.

Измерение сопротивления изоляции мегаомметром

Как пользоваться мегаомметром, измерение сопротивления изоляции мегаомметром

Все мегаомметры в каталоге. Мегаомметр прибор для измерения сопротивления изоляции кабеля, изоляцию обмотки двигателя, диэлектрических материалов приборов. Современные мегаомметры позволяют вычеслять сразу коэффициент абсорбции и поляризации. Коэффициент абсорбции показывает степень увлажнения изоляции кабелей, трансформаторов, электродвигателей. Коэффициент поляризации показывает степень старения изоляции. Работа мегаомметра основана на измерении протекающего тока, при подаче стабильного высокого напряжения. У цифровых мегаомметров переключение диапазонов и определение единиц измерения производятся автоматически. Мегаомметры с испытательным напряжение которое создает ШИМ преобразователь не могут измерять сопротивления изоляции обмоток двигателя, цепи с высокой индуктивностью, например промышленный магнит.

При коэффициенте поляризации менее 1 изоляция проводника изношенная необходимо заменить, при значении от 1 до 2 проводник изношенный, но эксплуатация возможна. При значении более 2 эксплуатация проводника разрешена. Коэффициент абсорбции вычисляется измерением скорости заряда абсорбционной емкости изоляции при приложении испытательного напряжения. Если коэффициент абсорбции меньше 1,3 изоляция считается неудовлетворительной, необходимо сушить изоляцию.

Для работы с мегаомметром необходимо:

выбрать испытательное напряжение в настройках прибора, чем больше испытательное напряжение чем больше максимальное значение сопротивления;
выбрать время измерения. Из-за нестабильности сопротивления требуется проводить измерения не менее 1 минуты.

Клемму «минус», «GUARD», «0 V» необходимо подключать к тому проводнику, который заземлен. Измерения рекомендуется проводить дважды со сменной полярности испытательного напряжения для получения среднего результата. Полярность испытательного напряжения указана на гнёздах мегаомметра. Результаты измерений может выглядеть как на картинке ниже. Минимальное сопротивления изоляции проводки для бытовой сети 0,5 МОм, а для промышленной сети и производственного оборудования 1 МОм.

Для измерения сопротивления изоляции двухжильного кабеля необходимо клеммы плюс и минус мегаомметра подсоединить к проводникам. Если кабель одножильный тогда клеммы плюс и минус мегаомметра подключают к проводнику и экрану соответственно. При измерении сопротивления более 10 ГОм необходимо использовать экранированный измерительный кабель, экран измерительного кабеля подключается в соответствующее гнездо.

Если изоляция кабеля загрязненная и при больших значения сопротивления изоляции более 10 ГОм, для исключения влияния поверхностных токов утечки необходимо использовать схему подключения с тремя измерительными кабелями. Или экраннированным кабелем как у мегаомметра Е6-32, в комплекте не поставляется. К изоляции одного из проводников необходимо намотать колечко из фольги, обжать крокодилом и подключить крокодил к клемме заземления мегаомметра. При измерении сопротивления изоляции обмотки трансформатора, для исключения влияния поверхностных токов утечки так же необходимо использовать схему подключения с тремя измерительными кабелями. Клемма заземления в данном случае подключается к сердечнику трансформатора.

Нормы сопротивления изоляции. Измерения необходимо производить при нормальных климатических условиях при температуре 25±10 °С и влажности воздуха не более 80%. Если в кабеле провода без экрана, то сопротивление изоляции измереяется между жилами проводов. Если провода с экраном в виде оплетки или фольги, то тогда сопротивление изоляции измеряется между жилой и экраном. Испытания проводят при отключеных электроустановках.

Электроустановки

Значение сопротивления,

не менее

Испытательное

напряжение

Указания

до 500 В

более 0,5 Мом

500 В

Сопротивление изоляции должно быть стабильным 1 минуту

500 . .. 1000 В

более 1 Мом

1000 В

Сопротивление изоляции должно быть стабильным 1 минуту

Все мегаомметры в каталоге.

Измерение сопротивления изоляции кабельных линий мегаомметром

Вот и отпуску конец… Сегодня рассмотрим тему взаимоотношения силового электрического кабеля и мегаомметра. Здесь будет присутствовать два вопроса: прозвонка и проверка сопротивления изоляции. В зависимости от вида мегаомметра (стрелочный или цифровой) будет отличаться и порядок действий.

Для чего проверяют сопротивление изоляции кабеля?

Для чего вообще производят эти измерения? Ток у нас течет по проводнику, которым является медная или алюминиевая жила (или много жил). И между токопроводящей жилой и окружающей средой находится изоляция — пластмассовая, резиновая, ПВХ, бумажная, масляная.

Изоляция защищает жилу от соприкосновения с другой жилой, с окружающей средой, с человеком. Характеристикой качества изоляции, кроме прочих, является сопротивление изоляции. Эта характеристика измеряется в омах и их производных (кило, мега, гига).

Сопротивление — это величина обратная проводимости, то есть она показывает способность не пропускать электрический ток. Чем слабее изоляция, тем больше вероятность, что ток найдет путь и распространится из кабеля через токопроводящие поверхности и материалы. То есть произойдет пробой изоляции кабеля на поверхность какую-нибудь.

Изоляция может ухудшаться по следующим причинам:

старение изоляции в течении времени
увеличенная влажность
механические повреждения
воздействие агрессивной среды

Допустимые значения сопротивления изоляции

Величины сопротивления изоляции (Rx) кабелей различных типов должны быть выше допустимых значений. Допустимые значения определяются в ГОСТах, технических условиях, нормах и объемах испытания электрооборудования. Если брать нормы по испытанию сопротивления изоляции силовых кабельных линий, то тут всё просто:

испытываются мегаомметром на 2500В на протяжении 1 минуты
значение Rх должно быть больше 0,5 МОм для кабелей до 1кВ включительно
для кабелей напряжением выше 1кВ значение сопротивления изоляции не нормируется, а факторами, определяющими пригодность является величина тока утечки при высоковольтных испытаниях и отсутствие пробоев

Порядок проверки сопротивления изоляции кабеля мегаомметром

Приходишь на объект, и видишь например следующую картину.

Перед непосредственно проверкой сопротивления изоляции надо убедиться, что:

жилы кабеля прозвонены и промаркированы (о прозвонке читайте тут)
на жилах кабеля, куда будем подавать напряжение нет грязи, нагори, краски (на жиле кабеля такого нет, но это может быть на заземлении, которое окрашивают или же оно может быть покрыто слоем ржавчины, тогда надо отскрести отверткой или ножом)
на другом конце кабеля никто не работает и кабель отсоединен от нагрузки и источника питания (не стоит подавать напряжение на монтажника, который может разделывать кабель с другой стороны, или замерять Rx кабеля с нагрузкой, также стоит проследить, чтобы мы не подали высокое напряжение на вторичные цепи и элементы, которые могут от 2500В прийти в негодность, поэтому иногда их просто мегерят на 500В)
кабель обесточен и предусмотрены меры, не допускающие случайную подачу напряжения на испытуемый кабель (замки, плакаты, выкачены ячейки)
если мегер-тест (измерение сопротивления изоляции) идет в комплексе с высоковольтными испытаниями, то нужно убедиться, что на втором конце кабеля (второй конец — противоположный от места испытания) выставлен человек или помещение заперто и огорожено с вывешенными плакатами
мегаомметр находится в исправном состоянии и годен к эксплуатации (клеймо поверки на корпусе и концы прибора испытаны)
вы имеете право и квалификацию работать с мегаомметром и производить данный вид работ (3 группа по электробезопасности и не просроченная проверка специальных знаний, плюс медосмотр)
провода мегаомметра должны иметь высокую изоляцию (тут можно еще сделать следующее: свести два провода мегаомметра и подать напряжение — значение должно быть нулевым, так как изоляции между проводами нет, а если развести — то бесконечность — так как сопротивление воздуха велико)

После того, как вышеприведенные пункты стали очевидно реализованы, можно приступать к делу. Помегерим!

Измерение сопротивления изоляции кабеля мегаомметром

Порядок действий следующий (!!!КАБЕЛЬ ОБЕСТОЧЕН!!!):

Один конец мегаомметра на время проведения испытания подключен к заземлению (это может быть заземленная шина, заземляющий болт или переносное заземление)
Если есть оболочка, экран, броня — их следует также заземлять на время измерения сопротивления изоляции и высоковольтного испытания
На испытуемую жилу кабеля вешаем заземление (этим мы снимаем возможный остаточный заряд на кабеле)
Вешаем на испытуемую жилу второй конец мегаомметра, по которому будет подаваться напряжение 2500В
Снимаем с испытуемой жилы провод заземления
Подаем прибором на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах испытания (в случае электронного прибора с памятью значения можно не записывать)
На испытанную жилу кабеля вешаем заземление, для того, чтобы разрядить кабель. Чем длиннее кабель, тем дольше надо держать провод заземления на жиле.
Снимаем второй конец мегаомметра с испытанной жилы, далее переходим на другую жилу кабеля и идем от пункта 2). Затем аналогично и для третьей жилы. В конце отключаем прибор от электроустановки

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно — объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) — он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

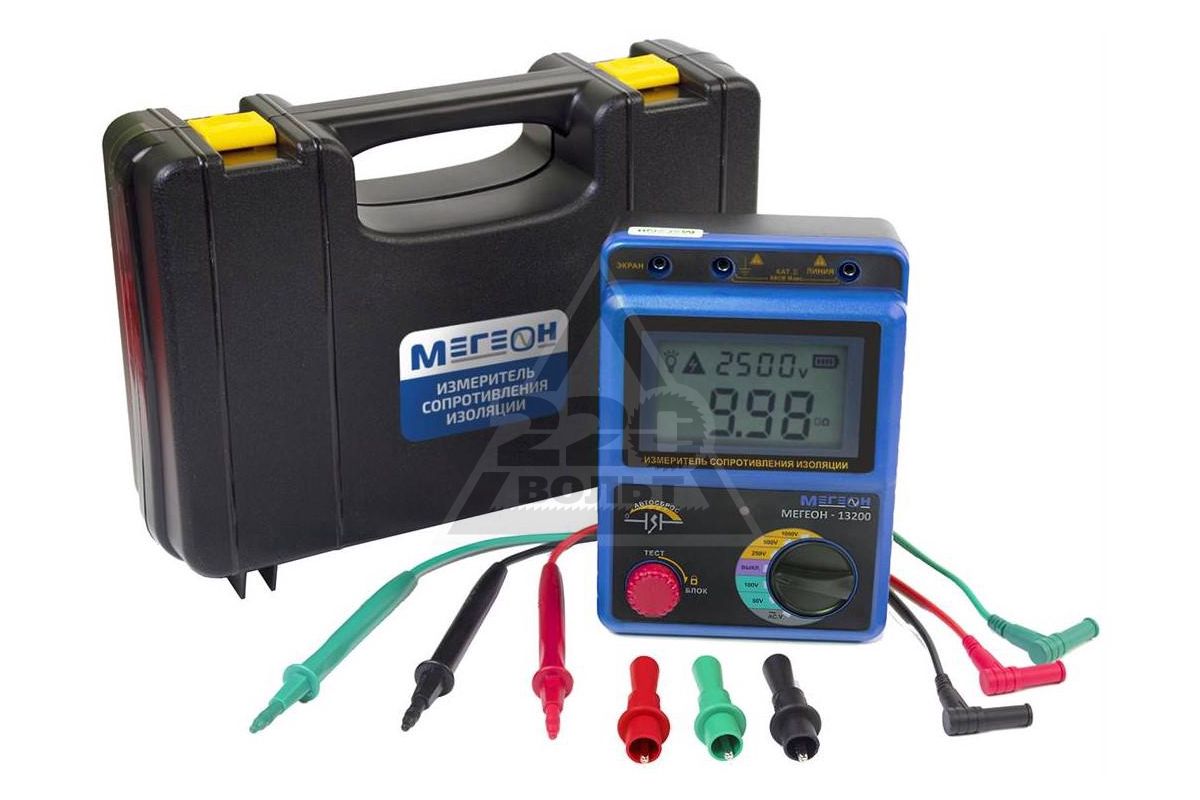

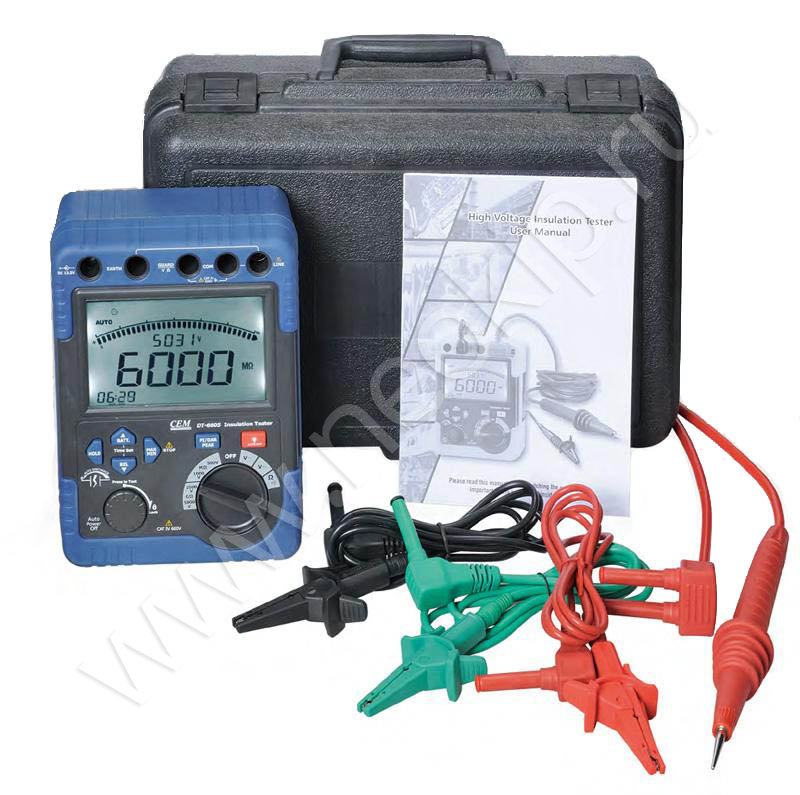

Сейчас существуют различные цифровые и электронные мегаомметры. В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь.

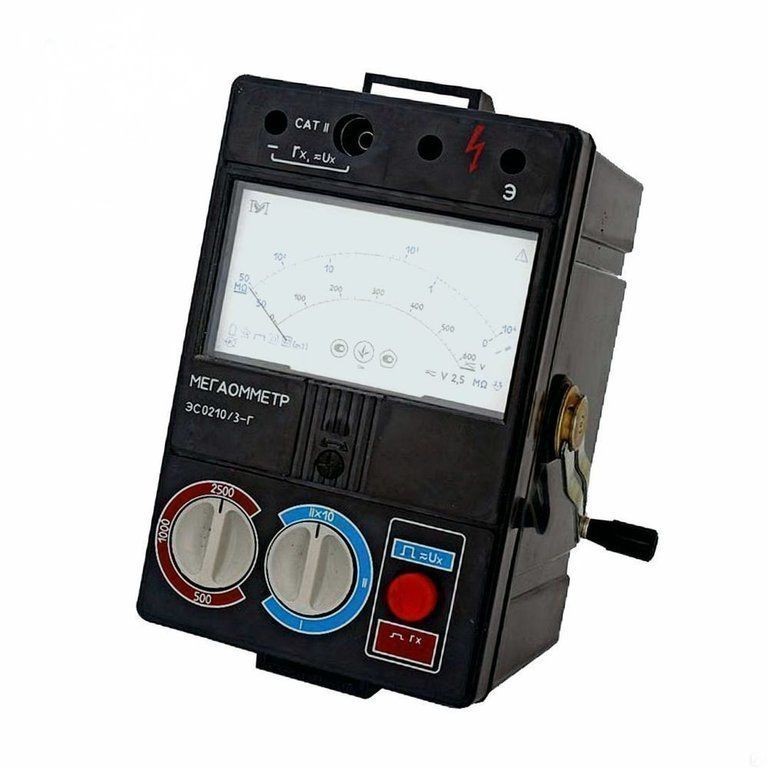

В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром — это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей — это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Сохраните в закладки или поделитесь с друзьями

Самое популярное

Проверка изоляции кабеля мегаомметром

Сопротивление изоляционного слоя кабеля один из самых главных параметров его работоспособности. Если вы купили кабель, и он у вас хранился некоторое время на складе, не думайте что изоляция его будет такой же, как и при покупке. Изоляция может ухудшаться как при неудовлетворительных условиях хранения, так и в процессе работы и монтажа. Для того, чтобы выявить все возможные проблемы и осуществляется проверка изоляции кабеля мегаомметром.

Причины плохой изоляции кабеля

Есть несколько факторов влияющих на изоляционные свойства кабелей:

⚡атмосферные условия
Зимой изоляция может внезапно улучшиться, т.к. имеющаяся внутри влага попросту превратится в лед.
⚡процесс укладки кабеля
Неосторожные движения при монтаже могут вызвать излом или повредить оболочку.
⚡физический износ с течением времени
⚡воздействие агрессивной среды
⚡завышенное напряжение при эксплуатации

Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр. Данные приборы бывают старого образца (механические, где нужно вращать ручку):

и нового образца – электронные:

Рассмотрим работу этих устройств.

Правила безопасности

Проверка изоляции кабеля мегаомметром производится только на отключенном и обесточенном оборудовании.

Мегаомметр способен выдать высокое напряжение (отдельные виды до 5000 Вольт), поэтому при работе с ним строго соблюдайте следующие правила:

⚡работать с прибором имеет право персонал с 3-й группой по электробезопасности
⚡при испытании удалите всех посторонних от испытуемого кабеля
⚡перед работой прибора внимательно осмотрите его корпус, провода и измерительные щупы. Они не должны иметь сколы, повреждения;
⚡проводить замеры изоляции кабеля рекомендуется при положительных температурах
⚡не прикасайтесь к проводам прибора при измерениях

Подготовительные работы

Испытуемый кабель перед проверкой необходимо подготовить.

Для этого:

⚡проверяете отсутствие напряжения на жилах кабеля
⚡на длинных кабелях может быть наведенное или остаточное напряжение
Поэтому перед каждым замером, с помощью отдельного кусочка провода или переносного заземления, в диэлектрических перчатках необходимо коснуться жилы и заземленного корпуса или контура заземления, чтобы снять этот заряд;
⚡отсоединяете кабель от подключенного оборудования.
Это необходимо сделать, чтобы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования или автоматов к которым он подключен. Отключение необходимо выполнить с двух сторон кабеля. Иногда для ускорения работы этого не делают. Сначала проводят замер, и если он показал отрицательный результат, то только после этого откидывают жилы.

Проверка мегаомметра

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат.
Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

⚡подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
⚡вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
⚡замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

⚡на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
⚡Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
⚡После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т.е. в левую сторону).

Работа с мегаомметром М4100

первым делом проверяете отсутствие напряжения на кабеле
заземляете все жилы
прибор размещаете на ровную поверхность
при замере изоляции жилы на “землю” один из щупов присоединяется к проводу, другой к броне или заземляющему устройству. После чего снимаете заземление только с измеряемой жилы;
равномерно вращаете ручку в течение 60 секунд. Скорость вращения – два оборота в секунду. На 60 секунде отмечайте показания прибора;
после каждого замера снимайте остаточный заряд с жилы и с проводов мегаомметра, путем их прикосновения к заземлению.

Бытовые сети и домашние проводки достаточно испытывать напряжением 500 Вольт. Минимальное значение, которое должна показать проверка изоляции кабеля мегаомметром в этом случае — 0,5мОм.

В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при этом должно быть не меньше 10 мОм.

Работа с электронным мегаомметром

Как часто проводится проверка изоляции кабеля мегаометром?

Первый замер делается на заводе изготовителе
Перед монтажом на объекте
После монтажа перед подачей напряжения
В течение эксплуатации при выявлении дефектов или при техобслуживании один раз в три года.

Советы по работе с мегаомметром:

⚡некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
⚡перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
⚡измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
⚡когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
⚡если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины. В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
⚡если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
⚡при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

Статьи по теме

прибор для измерения сопротивления изоляции

Мегаоомметр – прибор для измерения сопротивления изоляции. Его устройство основано на схеме логарифмического измерителя отношений. Основные узлы мегаомметра – электронный измеритель, электромеханический генератор, преобразователь. Генератор постоянного тока в мегаомметре представляет собой гальванические элементы или аккумуляторные батареи, в ранних моделях, которые по возрасту начитывают уже более полувека, ток подавался через динамо-машину, в которой, для того, чтобы она заработала, надо было покрутить ручку. Тем не менее, как прибор для проверки и измерения сопротивления изоляции, мегаомметр М1101М, например, вполне годится: как и полвека назад, он показывает высокую точность измерений.

Мегаомметр работает так: измерительное напряжение поступает через входящий резистор R11 одновременно на резисторы R16, R33, R32 и измеряемый резистор (см. схему). Ток измерителя рассчитывается по формуле:

где К — коэффициент пропорциональности, Rх — измеряемое сопротивление, R16, R17, R18, R32, R33 — сопротивления. Из приведенной выше зависимости следует, что ток измерителя пропорционален логарифму отношения сопротивлений и не зависит от измерительного напряжения.

Обычно мегаомметр, являясь прибором для измерения сопротивления изоляции, имеет токонепроводящий корпус – пластмассовый, или обрезиненный, как, например, в Е6-32. Это создает дополнительное удобство есть защита от поражения электрическим током.

Сопротивление изоляции: как и для чего измерять

Итак, мегаомметр – средство измерений, которое проводит замеры с использованием повышенного выпряиленного напряжения, исключает необходимость подключения к сети, а также имеет несколько фиксированных значений выходного напряжения на зажимах, что дает возможность проводить измерения по разным нормативным требованиям. Мегаомметр применяется как прибор для измерения сопротивления изоляции в различных областях, например в производстве: как правило, требуются замеры обмоток электрических машин и трансформаторов, сопротивления изоляции проводов и кабелей, разъемов, поверхностных и объёмных сопротивлений изоляционных материалов.

Мегаомметр как прибор для измерения сопротивления изоляции довольно редко имеется в организациях, непрофильных электроизмерениям, несмотря на его доступность и широкую распространенность: низкие напряжения измеряются омметром, и еще один прибор, как правило, не приобретают – тем более, что для измерений требуется не только мегаомметр, но и допуск соответствующего уровня. Почему такое важное значение придается изоляции, измерению ее сопротивления, испытаниям?

В силовых кабелях и проводах изоляция разделяет токоведущие жилы, в ячейках распредустройств — отделяет токоведущие установки от заземления, создает систему безопасности при работе с электроустановками и силовыми линиями. Если значение сопротивления изоляции ниже нормируемого, то возможно наступление сразу нескольких последствий: это пожарная опасность – от задымления ядовитыми веществами от горящей изоляции до постоянных утечек тока. И первое, и последнее создает серьезную угрозу жизни и безопасности обслуживающего персонала электрооборудования. При этом измерение сопротивления изоляции, особенно в организациях, занимающихся обслуживанием потребителей (обывателей, покупателей, клиентов), которые, в отличие от персонала, могут не иметь даже минимальной грамотности в сфере электробезопасности – единственная возможность избежать несчастных случаев.

Повреждения изоляции могут возникать по разным причинам. Это заломы и повреждения при транспортировке, перетирание из-за неправильной установки, деградация изоляции вследствие времени, агрессивной среды, температурных воздействий, перепадов напряжения, по каким-либо иным причинам. С помощью мегаомметра – прибора для измерения сопротивления изоляции – при проведении измерений сопротивления изоляции силами специалистов электролаборатории — можно выявить место утечки и впоследствии ликвидировать нарушения в кратчайшие сроки. Нельзя также исключать человеческий фактор – ошибочные действия персонала также могут повредить изоляцию, причем повреждения могут быть системными, поэтому измерение сопротивления изоляции требуется проводить согласно графику измерительных работ и испытаний, утвержденных в нормативных документах: ПУЭ, ПТЭЭП ОиНИЭ, ГОСТ. Измерение для различных видов электрооборудования проводят при значениях постоянного (выпрямленного) напряжения U=250,500,1000,2500,5000В. Значения измеряемого напряжения указываются в методиках, пособиях, руководствах на оборудование.

Специфика измерения сопротивления изоляции

Первым этапом проверки изоляции электропроводки является визуальный осмотр, во время которого можно выявить серьезные нарушения: оплавление изоляции, разрывы, заломы, отсутствие частей изолирующего покрытия, трещины, съеживание или провисание. Точно так же перед тем, как использовать прибор для измерения сопротивления изоляции, необходимо проинспектировать места стыка кабелей, присоединение их к шинам, контакты распределительной коробки, клеммы и пр. Несмотря на то, что, в отличие от показаний мегаомметра при измерениях, визуальный осмотр не дает точных численных значений , его результаты также заносятся в протокол и подшиваются к акту.

Затем производится полное отключение оборудования: силовых трансформаторов, кабельных линий , в электроустановках до 1000В остаточное напряжение снимается, выкручиваются лампы накаливания, выключатели переводятся в режим включения. Это делается для того, чтобы при измерении сопротивления изоляции контуры были замкнуты, но при этом не произошло перегорание «слабых звеньев», не рассчитанных на перепады напряжения.

При использовании мегаомметра — прибора для проверки и измерения сопротивления изоляции – проводятся следующие работы:

измерение сопротивления между токоведущими частями электроустановок и заземляющими элементами;
измерение сопротивления между обмотками первичного и вторичного напряжения в силовых и измерительных трансформаторах;
измерение сопротивления изоляции между нейтралью и землей, между фазными проводниками и землей, между фазой и нулем, между фазными проводниками.

В любом случае, проверка должна выявить либо полное соответствие ПУЭ и ПТЭЭП, либо некоторое несоответствие, которое измеряется дополнительно – если это необходимо — фиксируется и заносится в акт проверки. Проверочное напряжение мегаомметра может быть разным, поэтому измерения классифицируются еще и для разного типа оборудования:

напряжение 1 кВ используется при проверке проводов, кабелей до 1000В в соответствии с требованиями НД.
напряжение 2,5 кВ используется для магистральных кабельных линий до 1000В и оборудования выше 1000В.

Отметим, что сотрудникам электротехнической лаборатории, проводящим проверку, необходимо иметь достаточный уровень квалификации: для работ с мегаомметром производителю работ IV группу по электробезопасности, членам бригады — III группу по электробезопасности, при этом в бригаде должно быть не менее двух человек.

Правила эксплуатации мегаоомметра

Правила эксплуатации мегаомметра – прибора для проверки и измерения сопротивления изоляции описаны в Руководстве по эксплуатации средства измерений.

«5.4.1. Измерения мегаомметром в процессе эксплуатации разрешается выполнять обученным работникам из числа электротехнического персонала. В электроустановках напряжением выше 1000 В измерения производятся по наряду, в электроустановках напряжением до 1000 В — по распоряжению. В тех случаях, когда измерения мегаомметром входят в содержание работ, оговаривать эти измерения в наряде или распоряжении не требуется.

5.4.2. Измерение сопротивления изоляции мегаомметром должно осуществляться на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра.

5.4.3. При измерении мегаомметром сопротивления изоляции токоведущих частей соединительные провода следует присоединять к ним с помощью изолирующих держателей (штанг). В электроустановках напряжением выше 1000 В, кроме того, следует пользоваться диэлектрическими перчатками.

5.4.4. При работе с мегаомметром прикасаться к токоведущим частям, к которым он присоединен, не разрешается. После окончания работы следует снять с токоведущих частей остаточный заряд путем их кратковременного заземления».

При работе с мегаомметром нашими специалистами, все правила по предварительной подготовке измерений, безопасности труда, проведению измерений и фиксации их результатов соблюдаются неукоснительно, что обеспечивает высокое качество выполнения исследований. Сотрудники электролаборатории имеют необходимые допуски, а организация –разрешительные документы на виды деятельности. Работы проводятся на территории Северо-Западного Федерального Округа.

Если проверка сопротивления изоляции выявила несоответствие показаний требованиям нормативных документов (например ПТЭЭП или ПУЭ), то данное испытуемое оборудование бракуют, о чем делают запись в протоколе и ведомости дефектов.

Измерение сопротивления изоляции кабелей, имеющих фазные жилы, сечение которых – 16мм2 или меньше, выполняется при помощи мегаомметра (проверочное напряжение — 1000В).

Измерение сопротивления изоляции кабелей и проводов, фазные жилы которых имеют сечение больше 16мм2, осуществляется мегаомметром (проверочное напряжение — 2500В).

Удовлетворительным принято считать сопротивление изоляции линий напряжением до 1000В при значении между любыми её проводами не больше 0,5МОм.

Для силовых кабельных линий значение сопротивления не нормируется.

Для оборудования электроустановок до и выше 1000В нормируемые значения сопротивления изоляции используют из НД : ПУЭ , 7-е изд., гл.1.8., ПТЭЭП, ОиНИЭ, паспорта заводов –производителей оборуования.

Работы выполняются специалистами имеющими III гр. по ЭБ для членов бригады и IV гр. по ЭБ до и выше 1000В для производителя работ.

Мегаомметры (измерители сопротивления изоляции)

Мегаомметры и мегомметры –

приборы измеряющие сопротивление изоляции. В нормальном режиме от токоведущих частей, а соответственно от поражения электрическим током защиту обеспечивает основная изоляция. Двойная изоляция обеспечивает защиту при косвенном контакте с открытыми проводящими частями во время внештатных ситуаций.Нормативная документация ПТЭЭП и ПУЭ обязательно требует измерять сопротивление изоляции, её эффективность заключается в предоставлении эффективной и качественной защиты от поражения электрическим током.

Электроизмерительными приборами, позволяющими определить величину сопротивления высокого порядка, являются мегаомметры. С помощью них устанавливают значения для изоляции кабеля или провода, что позволяет обеспечить безопасную надежную эксплуатацию разнообразных агрегатов и т.д.

Как грамотно приобрести мегаомметр

Достаточно часто мегаомметры заменяют современными цифровыми мультиметрами, но данное решение не всегда целесообразно. Последние устройства служат для выявления величин сопротивления для резисторов и прочих составных частей в широком диапазоне, в то время как, первые позволяют контролировать высоковольтные цепи благодаря источнику тестового напряжения, роль которой отведена повышающей схеме с накопительным конденсатором.

При покупке мегаомметра, соответствующего необходимым характеристикам, специалисты рекомендуют в первую очередь заострить внимание на правильное обозначение измерительной задачи. Только таким образом, объекты неразрушающего контроля с конкретными диапазонами величин и комплектом тестовых напряжений будут подобраны грамотны.

В случае, когда необходимо производить замеры сопротивления нескольких величин, стоит уделить должное внимание универсальным мегаомметрам, которые функционируют автономно и в отличие от элементарных модификаций, способны генерировать тестовое напряжение

Универсальные мегаомметры с автономным питанием, в отличие от простейших моделей, генерируют тестовое напряжение серией значений, зависящих от конкретных характеристик объекта для испытаний. Таким образом, для выявления показателя сопротивления изоляции для э/оборудования (номинальное напряжение в пределах 1000 В), следует отдать предпочтение измерительным приспособлениям тестовое напряжение которых составляет 100, 250, 500 и 1000 В, а для установок, где напряжение более 1000 В используются – модификации на 1000 В и 2500 В.

Аналоговые и цифровые мегаомметры

Мегаомметры классифицируются по типу измерительных схем и способу индикации на цифровые – дешевые приспособления и аналоговые — более дорогие приборы, отличающиеся высоким уровнем точности. К ряду устройств данного плана относятся с тестеры для изоляции, которые, как и в предыдущем случае выдают показатели двумя способами. Эти приспособления портативны и компактны, не вызывают проблем при эксплуатации и отличаются надежностью, при этом, у них имеется опция, сигнализирующая о высоком напряжении.

Стоимость на мегаомметры зависит от ряда факторов. Среди них основными являются следующие: назначение, функциональность, метрологические характеристики и т.д., в связи с этим, при выборе целесообразной модификации и экономичному расходу бюджета, заранее необходимо продумать все критерии, влияющие на ценообразование.

Целесообразность покупки дорогостоящих модификаций напрямую зависит от индивидуальных потребностей, но при этом, выбирая данный вариант, клиент, может получить приспособление, способное выполнять ряд задач:

определить показатели сопротивления изоляции и заземления;
установить показатели напряжения;
вычислить коэффициенты поляризации и абсорбции;
измерить диэлектрические потери;
определить утечку токов;
выявить токи ёмкостного характера;
измерить ёмкость системы изоляции и т.д.

Кроме этого, серия приборов данного плана позволяют получать данные из нескольких диапазонов тестового напряжения, поэтому они целесообразны для контроля за разнообразным электрооборудованием, силовыми установками и прочими электронными системами. При рассмотрении подобных модификаций стоит акцентировать внимание на заявленную степень автоматизации. Особенно это касается наличия встроенных микропроцессоров, позволяющих устройствам осуществлять самостоятельно несколько операций. Немаловажным фактором при выборе измерителя является возможность его функционирования в предполагаемых условиях.

ООО «ПРИНЦИП» приглашает ознакомиться с мегаомметрами, предложенными несколькими модельными рядами, характеристики которых удовлетворят интерес требовательных экспертов, обслуживающих электрооборудование.

Измерение изоляции кабелей мегаомметром

Измерение сопротивления изоляции кабелей мегаомметром

Основным предназначением изоляции является разделение токоведущих жил, а также отделение электрического кабеля от земли. Неисправная изоляция не только приводит к утечкам электротока из электросистемы, но и представляет серьёзную опасность для жизни потребителей электроэнергии.

Измерение сопротивления изоляции

Механические повреждения кабеля могут возникать при его транспортировке на место прокладки, при проведении монтажных работ. За время эксплуатации линий электроснабжения изоляция может также нарушаться под воздействием различных погодных условий (трескаться от мороза или жары, пересыхать, преждевременно стареть). Необходимо должное внимание уделять такому важному мероприятию, как измерение сопротивления изоляции для того, чтобы не допустить неполадок в электросети и возникновения аварийных ситуаций.

Замер сопротивления изоляции для выявления степени изношенности изоляции, обнаружения неисправных участков электрической проводки, в обязательном порядке должен выполняться во всех сетях и на электрических линиях. Своевременная проверка сопротивления изоляции позволяет защитить людей от поражения электротоком и предупреждает возникновение пожаров.

Особенности измерения сопротивления изоляции

Перед тем, как проводить измерение сопротивления изоляции кабелей и проводов, специалисты электролабораторийосуществляют визуальный осмотр электрической проводки, кабелей, проводят обследование мест присоединения проводов к оборудованию, соединений в распределительных коробках. Проводя замер сопротивления изоляции электропроводки, особое внимание уделяется проводам и кабелям, жилы которых подсоединяются к аппаратам защиты. Специалистами используется методика измерения сопротивления изоляции, позволяющая получать точные результаты, которые по окончанию проведения процедуры заносятся в акт замеров сопротивления изоляции.

Для того, чтобы осуществить замер изоляции используется особый прибор – мегаомметр. Измерение изоляции кабеля мегаомметром проводится при полном отключении электрооборудования от проводов и кабелей, которые подлежат обследованию. Выполняя измерение сопротивления изоляции кабелей и проводов необходимо также снять лампы с приборов, предназначенных для освещения, выключатели должны находиться в положении включения. Отключается и электропитание всех проводов и кабелей, измерение изоляции которых производится.

Измерение сопротивления изоляции выполняют между:

• фазными проводниками;
• фазными проводниками и нейтральными;
• фазными проводниками и землёй;
• нейтральными проводниками и землёй.

Если проверка сопротивления изоляции выявила не соответствие показаний нормам ПТЭЭП и ПУЭ, то данный кабель обязательно демонтируется.

Измерение сопротивления изоляции кабелей, имеющих фазные жилы, сечение которых – 16мм2 или меньше, выполняется при помощи мегаомметра М4100/4 (проверочное напряжение — 1000В).

Измерение сопротивления изоляции кабелей и проводов, фазные жилы которых имеют сечение больше 16мм2, осуществляется мегаомметром СО 0202/2-Г (проверочное напряжение — 2500В).

Удовлетворительным принято считать сопротивление изоляции линий питания при значении между любыми её проводами не больше 0,5МОм.

Измерения мегомметра и приборы для проверки изоляции

Измерения мегомметра теперь могут быть более точными, быстрыми и безопасными, чем когда-либо прежде.

JEFF JOWETT, MEGGER
Значительное количество электронного персонала, работающего в электротехнической промышленности, прошли военную подготовку. И многие из них учились на простом аналоговом измерителе с ручным заводом, правильное название которого — мегомметр, или тестер изоляции. Эти тестеры обычно представляли собой блоки на 500 В, которые измеряли до нескольких сотен МОм и могли выполнять проверку целостности цепи, возможно, до 100 Ом.Испытательные напряжения поступали от бортового генератора, приводимого в действие оператором, поворачивающим ручку, с выпрямителем, преобразующим выходной сигнал в постоянный ток. Переключатель предоставлял возможность проверки изоляции с высоким сопротивлением или проверки целостности цепи с низким сопротивлением. Многие из этих тестеров все еще находятся в рабочем состоянии, и при условии, что они находятся в хорошем состоянии и откалиброваны, нет причин, по которым они не должны быть в таком состоянии.

Техник использует ручной мегаомметр для проверки сопротивления изоляции обмоток двигателя. Мегомметры

на протяжении десятилетий оставались довольно похожими по конструкции и функциям.Различия заключались в основном в качестве изготовления. Но революция в микроэлектронных схемах вызвала взрыв в быстром переходе на новые и лучшие конструкции. Теперь измерения могут быть более точными, быстрыми и безопасными, чем когда-либо прежде.

Сначала основы: мегаомметр измеряет качество электрической изоляции, прикладывая напряжение к изоляции и измеряя величину тока, который «протекает» через нее (отсюда и термин «ток утечки»). Напряжения обычно применяются при номинальном рабочем напряжении для текущего обслуживания или в два раза выше номинального для устранения неисправностей.Токи очень малы … обычно наноамперами … и поэтому тестер должен обладать исключительной чувствительностью. Сила тока всего 5 мА достаточно, чтобы шокировать человека. Испытательное напряжение и измеренный ток преобразуются в сопротивление в миллионах Ом (мегом, МОм). Все, что меньше мегом, обычно считается непригодным для эксплуатации (исключение составляют оборудование, работающее при очень низких напряжениях, и узлы, которые будут заключены в дополнительную изоляцию внутри более крупного оборудования).

Все это сделали оригинальные тестеры, но не более того. Испытания на электрическую изоляцию определили, что необходимо очистить, отремонтировать или утилизировать, а что можно надежно сохранить в эксплуатации. Испытания изоляции являются жизненно важным звеном в противопожарной защите, устранении дорогостоящих отказов в процессе эксплуатации и обеспечении безопасной эксплуатации. Простые инструменты могут выполнять эти функции достаточно хорошо, и за те десятилетия, которые они использовались, вокруг них выросло определенное количество знаний.

Все оригинальные тестеры имели аналоговые механизмы. Они должны были; не было микроэлектроники.Стрелки находились на верхнем уровне, в начале теста были зафиксированы на низком уровне из-за емкостных зарядных токов, затем стабильно смещались (как хотелось) обратно к верхнему пределу или останавливались при измерении. Многие операторы научились наблюдать за поездками и стали меньше обращать внимание на фактические цифры.

Этому навыку было трудно научить; его нужно было изучить, и он до сих пор практикуется опытными техническими специалистами. Но аналоговые движения были чувствительны и выдерживали небольшие удары. Они также могут пострадать от параллакса и интерпретации оператором того места, где остановился указатель.

Современные мегомметры: семейство MIT4002 от Megger. Обратите внимание на использование как цифровых, так и аналоговых отображений сопротивления в логарифмической шкале.

ЖК-дисплеев представили цифровые измерения. Эти устройства обычно можно было сбросить и снова ввести в эксплуатацию, при условии, что они не приземлялись прямо на дисплей; огромный бонус в экономии времени и средств. Цифровые измерения также могут быть чрезвычайно точными, с точностью до одного-двух процентов по качеству инструментов, и не требуют интерпретации. Но дорожка указателя, заветная ветеранам техники, была потеряна.

Тогда технологии снова пришли на помощь! Комбинированные дисплеи доступны в качественных приборах с электронной стрелкой и цифровым результатом в состоянии покоя. Помните: ищите логарифмическую дугу, которая расширена для лучшего разрешения на очень важном нижнем конце шкалы. Простая изогнутая гистограмма не ведет себя как настоящий аналог.

Специалисты по аналоговым технологиям привыкли к хорошей изоляции, измеряющей верхнюю границу шкалы, отмеченную символом бесконечности.Это всегда желательно, но не всегда понимается.

Infinity — это не измерение; это просто означает, что изоляция лучше, чем этот тестер может измерить в пределах заявленных параметров. Старые оригинальные тестеры могли достичь только 200 МОм, или, что более вероятно, 1000 МОм (1 Гигаом). Этого было достаточно, чтобы отсеять плохое или неисправное оборудование. Но больше информации там не было.

Тестеры качества

теперь выполняют измерения в диапазонах гигаом или тераом (1000 ГОм). У этого расширенного ассортимента есть два основных преимущества.Сопротивление изоляции медленно и неуклонно снижается во время работы и может действовать как автомобильный одометр в обратном направлении; чем меньше число, тем меньше оставшийся срок службы.

Это поведение может быть изменено, чтобы предоставить график технического обслуживания и замены. Более высокие значения позволяют заранее предупредить, если сопротивление быстро падает, например, из-за попадания влаги или ближайших источников загрязнения. Во-вторых, производители изоляционных материалов постоянно разрабатывают более крупные сшитые макромолекулы, которые улучшают качество и повышают значения ранних измерений.Измерительные возможности тестеров должны идти в ногу с такими разработками.

Наконец, вы должны записать результат, если ваш тест действительно выходит на бесконечность (выход за пределы диапазона), и знать, какую высоту ваш тестер может измерить. Предел диапазона обычно возрастает с увеличением испытательного напряжения, поэтому помните об используемом напряжении и пределах этого диапазона. Затем запишите его как более
этого предела (например,> 100 ГОм). Ничто не является «провалом»
на пределе диапазона.

РУЧНАЯ КОЛЕСА ПРОТИВ АККУМУЛЯТОРА

Линия питания не подходила для многих сред, в которых проводились испытания, таких как строительные площадки и удаленные схемы, поэтому ручные рукоятки с годами приобрели значительную загадочность.Когда батареи начали использоваться, они усилили, а не вытеснили загадочность ручного управления. Ранняя работа с батареями была нестабильной и заработала плохую репутацию, вплоть до изгнания в некоторых кругах. Батареи могут разрядиться до конца смены, оставив техника без инструмента. Хуже того, когда они теряли заряд, показания могли стать регрессивно менее точными.

К концу 1970-х годов технология аккумуляторов значительно улучшилась, и эти проблемы можно было избежать. Теперь качественный тестер изоляции может провести 2000 тестов с одним комплектом.Кроме того, все указанные возможности доступны вплоть до появления предупреждения LO BAT. Тем не менее, ручные рукоятки настолько укоренились, что продолжают широко использоваться. Опытные операторы могут настаивать на том, что они могут сказать что-то о качестве тестового объекта по очереди генератора. Но, как и ощущение управляемости автомобиля, это утверждение не поддается количественной оценке с научной точки зрения.

По-прежнему можно получить тестеры изоляции с рукояткой. Примером является MJ159, который также имеет несколько тестовых напряжений для точечного и ступенчатого тестирования напряжения, защитный терминал для исключения поверхностного тока утечки и считывание без масштабных множителей, чтобы избежать возможных ошибок чтения оператора.

Измерители изоляции обеспечивают высокое напряжение, но малую мощность. Поначалу это может показаться нелогичным, но небольшое размышление проясняет это. Тестируемый элемент, который пропускает более нескольких миллиампер, больше не подходит в качестве изоляции. Следовательно, мегомметры обычно ограничены выходным сигналом примерно до 5 мА или меньше. Этот низкий уровень делает тестировщик безопасным, но не тестируемый объект. Испытываемые предметы с высокой емкостью (длинные участки кабеля, большие обмотки двигателей и трансформаторов) могут накапливать достаточно энергии, чтобы привести к летальному исходу.Когда тест заканчивается и градиент напряжения, создаваемый мегомметром, прекращается, вся эта накопленная энергия разряжается.

В прошлом защита от таких трудностей в основном возлагалась на передовые методы работы. У некоторых тестеров были выключатели разряда, но их можно было случайно не заметить. Практическое правило заключалось в том, чтобы выпустить в пять раз больше длины теста; то есть десятиминутный тест был оставлен заземленным на пятьдесят минут перед отключением, предполагая, что этого будет более чем достаточно.

Сегодня в порядке вещей безопасность.Безопасная работа дополняется разрядным контуром в приборе со звуковыми и визуальными предупреждениями. Оператору нужно только наблюдать, как процесс разгрузки отображается на дисплее. Защитная схема также используется в начале и во время теста. Если цепь находится под напряжением или становится под напряжением во время теста, современные тестеры предупреждают оператора и отключают тестирование.

Раньше тестеры изоляции обычно возвращались для «гарантийного» ремонта с прожженными следами по всем направлениям.Живое общение; ошибка оператора; нет гарантии.

Теперь тестер качества определяет напряжение под напряжением и отключает тестирование. Это еще не все. Для проверки целостности цепи — следствия проверки изоляции для проверки правильности подключения цепей — требуется испытательная цепь с низким импедансом. Но цепь разряда с высоким сопротивлением остается включенной до тех пор, пока тестер не обнаружит, что оба провода подключены к безопасной цепи с низким сопротивлением.

Старые тестеры когда-то приходили со стопкой тестовых карточек.Техник записывал данные и иногда соединял точки для построения графика. Их часто вешали на машины в водонепроницаемых куртках. Практика отнимала много времени и была подвержена человеческим ошибкам. Современные тестировщики сохраняют данные одним нажатием кнопки; даже все данные длительной процедуры. Помимо легкости хранения, такая практика также исключает множество споров с третьими сторонами и властями. Протоколы испытаний и сертификаты печатаются так же легко. А математические расчеты, такие как поправка на температуру, выполняются автоматически и без ошибок.

ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ

Испытания изоляции однажды проводились при одном напряжении, к которому было добавлено несколько важных вариантов выбора переключателя. Но только один читал напрямую. Остальные измерения пришлось скорректировать с помощью множителя или деления, которые были напечатаны на селекторе. Variacs обеспечивает бесконечную регулировку напряжения, но только одно или два положения читаются напрямую. Все остальные пришлось скорректировать на коэффициент, указанный на шкале. В конце концов, появилось несколько позиций селектора, которые можно было читать напрямую.Они оказали огромную помощь и доминировали около полувека. Теперь опытные тестировщики предоставляют возможность прямого считывания с шагом 1 В по всему диапазону тестера.

Кроме того, тестеры могут измерять несколько параметров, помимо сопротивления изоляции, напрямую отображая ток утечки (обратный сопротивлению), частоту, фактическое испытательное напряжение, емкость и другие параметры. Можно настроить звуковые индикаторы прохождения / непрохождения и одновременное отображение нескольких измерений. Стандартные процедуры могут выполняться автоматически, пока оператор занимается другой задачей.

Международные стандарты обеспечивают рабочие процедуры и анализ результатов. Двумя наиболее важными из них являются IEC 61010, который определяет общие требования безопасности для нескольких типов электрического оборудования, и степень защиты IP (степень защиты от проникновения). Рейтинг IEC CAT, или категория, указывает на уровень защиты от дугового разряда / дугового разряда. Всегда знайте рейтинг CAT инструмента и применяйте его соответствующим образом.

Проникновение посторонних материалов… пыли, влаги… не смертельно для оператора, но может быть опасным для прибора.Корпуса значительно улучшились по сравнению со старыми бакелитовыми и фенольными материалами. Рейтинг IP позволяет количественно оценить характеристики корпуса, объективно и надежно указывая, в каких условиях окружающей среды прибор будет продолжать работать. Есть даже рейтинг погружения, хотя испытания изоляции обычно не проводятся под водой.

В целом, эволюция приборов за столетие значительно снизила вероятность ошибки. Но есть еще несколько передовых методов, которые следует учитывать при проведении испытаний изоляции: Тестирование должно соответствовать правилам безопасной работы работодателя, профсоюза или источника стандартов.Изолируйте тестовый предмет и держите его недоступным для посторонних или прохожих. Проведите тест производительности на тестовом оборудовании и подключите провода. Поврежденные потенциальные клиенты часто остаются незамеченным источником сбивающих с толку или неточных результатов.

Знать основную электрическую конфигурацию объекта испытаний; вы должны проверить изоляцию между выводами. У двигателей и трансформаторов будут открытые обмотки, поэтому вы не проводите проверку целостности цепи. Закройте открытые концы крышкой или разделите их, чтобы исключить возможность возникновения дуги.Знайте единицу измерения, чтобы не путать МОм с ГОм или ТОм. Хороший тестер покажет единицы измерения на дисплее, но операторы иногда не обращают на это внимания.

Прежде всего, обязательно учитывайте время и температуру. И то, и другое сильно влияет на показания. Установите обычную температуру, используя коэффициент изоляционного материала (часть технических характеристик). Снимайте показания в одно и то же время теста, как только цифры установятся (например, 30 секунд, 1 минута).

Наконец, одножильный кабель нельзя протестировать традиционным способом, потому что нет места для присоединения второго провода. Можно сделать специальные приспособления для тестирования одиночных проводников, но не ожидайте, что будут применяться стандартные процедуры для многоядерных.

Тестер изоляции против мегомметра | Fluke

Проверка сопротивления изоляции необходима для обеспечения правильной работы проводов и двигателей. Мегомметры позволяют быстро и легко определить состояние изоляции проводов, генераторов и обмоток двигателя. Мегомметр — это электрический счетчик, который измеряет очень высокие значения сопротивления, посылая сигнал высокого напряжения на тестируемый объект.Однако обычно это единственная функция, которую выполняет мегомметр.

Хотя мегомметры часто неофициально называют тестерами изоляции, строго говоря, это неточно. Почему? В чем разница между мегомметром и тестером изоляции? Тестер изоляции выполняет основную функцию измерения, которую выполняет мегомметр — измеряет очень высокие значения сопротивления, посылая сигнал высокого напряжения на проверяемый объект, — и часто он делает гораздо больше; обычно он выполняет больше функций, включая более сложные испытания и запись измерений.

Полнофункциональный тестер изоляции может выполнять испытания сопротивления изоляции под высоким напряжением и многое другое.

Чем отличаются тестеры изоляции

Например, в отличие от мегомметров, тестеры изоляции также могут измерять напряжение и ток. Мультиметр изоляции Fluke 1587 FC, например, может выполнять испытания изоляции при напряжении до 1000 вольт, и это полнофункциональный цифровой мультиметр. Fluke 1550c может генерировать до 5000 вольт для испытаний изоляции.Тестеры изоляции также могут выполнять более сложные тесты, такие как компенсация условий окружающей среды, таких как влажность и температура, во время теста, чтобы предоставить информацию о том, как двигатели работают в меняющихся условиях. Поскольку условия окружающей среды и / или химическое загрязнение ускоряют ухудшение изоляции, очень важно сравнивать результаты испытаний сопротивления изоляции, скорректированные для различных условий испытаний.

Тестеры изоляции, такие как Fluke 1587 FC и Fluke 1550c, обладают еще одним преимуществом перед мегомметрами.Хранение в памяти с помощью Fluke Connect® сохраняет измерения на вашем телефоне или в облаке, поэтому вам не нужно записывать результаты. Это экономит время, уменьшает количество ошибок и сохраняет данные для исторического отслеживания с течением времени.

Выбор между тестером изоляции и мегомметром зависит от потребностей вашего бизнеса. Все, что вам нужно, — это мег-тест. Но если вам нужна повышенная мощность, удобство, профилактика и безопасность, лучшим выбором может стать тестер изоляции.

Сравнение тестеров изоляции и мегомметров

100 9010 x 9011 Измерение напряжения

	Fluke 1587 FC Измеритель изоляции	Fluke 1550c Измеритель изоляции	Megger MIT230	Extech 380363
Испытательное напряжение	50 В, 500 В, 1000 В	250 В, 500 В, 1000 В, 2500 В, 5000 В	250 В, 500 В, 1000 В	250 В, 500 В и 1000 В
Измерения сопротивления	2.2 ГОм	2 ТОм	1 ГОм	10 ГОм
PI / DAR	x	x
Температурная компенсация	x	Запись данных	Без ограничений с Fluke Connect®	99 внутренних, без ограничений с FC	Ручной ввод 9 записей
Передача данных	x	x
0–1000 В		25–600 В	999 В
Измерение тока	400 мА переменного или постоянного тока

Проверка целостности	x		x	x
Измерение частоты	99. 99 кГц
Измерение емкости	9999 мкФ	15 мкФ
Измерение температуры	-40 ° C от 9 до 53740 ° C F

Получите бесплатную демонстрацию

Тестирование мегомметром с помощью мегомметра

Мегомметр или мегомметр — это устройство, используемое для проверки электрического сопротивления и сопротивления изоляции.Обычно это делается путем отправки высоковольтного сигнала на тестируемый объект, обычно провод или двигатель. Использование мегомметра важно для предотвращения поражения электрическим током и повреждения оборудования. В этой статье мы расскажем, как и когда использовать мегомметр, и обсудим его сравнение с другими инструментами.

Что измеряют мегомметры и как они работают?

Чтобы понять, как работают мегомметры, важно понимать, какие измерения они используют. Измерения, производимые мегомметром, в их самой маленькой части могут быть уменьшены до Ом.Но что такое ом? Ом — это мера электрического сопротивления. Величина, на которую материал уменьшает электрический ток, который проходит через него, и есть величина электрического сопротивления.

Мегомметры получили свое название благодаря измерению большого количества Ом. Меггеры считывают значения в МОмах, где 1 МОм равен 1 000 000 Ом.

Но тогда почему мегомметры иногда называют тестерами изоляции? Это связано с тем, что для проверки электрического сопротивления проводов, например, мегомметры измеряют сопротивление изоляции.Это измерение позволяет оценить целостность изоляции, что важно для предотвращения поражения электрическим током и повреждения оборудования. Однако, хотя мегомметры иногда называют тестерами изоляции, потому что они могут выполнять эту функцию, они также обычно ограничиваются этой функцией. Другие инструменты, называемые тестерами изоляции, могут иметь больше возможностей, например, считывать показания выходного напряжения и тока.

Для проверки изоляции мегомметры используют высоковольтный слаботочный заряд постоянного тока, который измеряет сопротивление внутри проводов и обмоток двигателя для определения утечки тока и неисправной или поврежденной изоляции.Это называется тестом мегомметра. Тесты мегомметра помогают проверить целостность проводов или двигателей, с которыми вы работаете.

Как пользоваться мегомметром

Меггеры генерируют напряжение для определения высокого значения сопротивления изоляции. Как правило, наименьшее значение, которое может подать мегомметр, составляет 1000 вольт, в то время как некоторые ручные мегомметры могут подавать до 10000 вольт или более через небольшой генератор внутри измерителя. Чтобы запустить тест мегомметра, выполните следующие действия и обратитесь к руководству по мегомметру для получения полных инструкций по безопасности.

Шаг 1. Отключите мощность

Убедитесь, что вы исключили любое напряжение, протекающее по проводам, которые вы хотите проверить.

Шаг 2. Демонтировать провода

Отсоедините провода, которые вы хотите проверить, от обоих концов цепи и от всех питающих проводов в двигателях.

Шаг 3. Подключите заземляющий провод

Подключите один из выводов мегомметра к заземлению, например к изоляции проводов, электрическому корпусу или заземлению.

Шаг 4. Подключите к проводнику

Подключите другой вывод мегомметра к проводнику, например к оголенной медной проволоке или клемме двигателя.

Шаг 5. Увеличьте напряжение

Проверните ручку генератора, чтобы нарастить напряжение. Это может занять от двух до пяти секунд.

Шаг 6. Считайте показания счетчика

Определение безопасного чтения зависит от того, что вы тестируете. Обычно показание должно равняться одному МОм на каждые 1000 вольт рабочего напряжения. Для двигателя с рабочим напряжением 1500 единиц идеальное значение будет 1,5 МОм. Минимальное показание никогда не должно быть меньше одного МОм.

Шаг 7.Полное тестирование

Завершите тестирование оставшихся проводов или клемм.

Измерение электрического сопротивления в зависимости от сопротивления изоляции

Важно отметить, что мультиметры и мегомметры — это не одно и то же. Мультиметры измеряют электрическое сопротивление, а мегомметры измеряют сопротивление изоляции. В то время как электрическое сопротивление является составляющей при использовании мегомметра, цель теста мегомметра — измерить сопротивление изоляции. Это делается для проверки неисправности изоляции, которая может вызвать проблемы с электричеством или повреждение.Мультиметры не имеют возможности измерять сопротивление изоляции.

Мегомметры — важное устройство для обеспечения безопасности при выполнении электрических работ. Понимание того, как их использовать, и их чтение может помочь предотвратить повреждение дорогостоящего оборудования, незапланированные отключения и опасность для персонала.

Общие сведения об испытании сопротивления изоляции | EC&M

Изоляция начинает стареть сразу после ее изготовления. С возрастом его изоляционные свойства ухудшаются. Любые суровые условия установки, особенно с экстремальными температурами и / или химическим загрязнением, ускоряют этот процесс.Это ухудшение может привести к опасным условиям с точки зрения надежности электроснабжения и безопасности персонала. Таким образом, важно быстро определить это ухудшение, чтобы можно было предпринять корректирующие действия. Не все понимают один из простейших тестов и необходимый для него инструмент. Чтобы помочь устранить это непонимание, давайте подробно обсудим тестирование сопротивления изоляции (IR) и мегомметр.

Компоненты для испытания изоляции

Давайте подойдем к теме покомпонентно.

Мегаомметр

Базовая схема подключения мегомметра показана на рис. , рис. 1 (слева). Мегомметр похож на мультиметр, когда последний выполняет функцию омметра.

Однако есть отличия.

Во-первых, выход мегомметра на намного выше , чем у мультиметра. Используются напряжения 100, 250, 500, 1000, 2500, 5000 и даже 10000 В (, таблица 1, ). Наиболее распространенные напряжения — 500 В и 1000 В. Более высокие напряжения используются для большей нагрузки на изоляцию и, таким образом, для получения более точных результатов.Таблица 1. Рекомендуемые испытательные напряжения для текущих проверок сопротивления изоляции оборудования с номинальным напряжением 4 160 В и выше.

Во-вторых, диапазон мегомметра выражается в мегаомах, как следует из названия, а не в омах, как у мультиметра.

В-третьих, мегомметр имеет относительно высокое внутреннее сопротивление, что делает его менее опасным в использовании, несмотря на более высокие напряжения.

Контрольные соединения

Мегаомметр обычно оснащен тремя выводами.Клемма «LINE» (или «L») является так называемой «горячей» клеммой и подключается к проводнику, сопротивление изоляции которого вы измеряете. Помните: эти тесты выполняются при обесточенной цепи.

Клемма «ЗЕМЛЯ» (или «E») подключается к другой стороне изоляции, заземляющему проводнику.

Клемма «GUARD» (или «G») обеспечивает обратный контур, который обходит счетчик. Например, если вы измеряете цепь, имеющую ток, который вы не хотите включать, вы подключаете эту часть цепи к клемме «GUARD».

Фиг. 2, 3 и 4 показаны соединения для тестирования трех распространенных типов оборудования. На рис. 2 показано соединение для проверки ввода трансформатора без измерения поверхностной утечки. Измеряется только ток через изоляцию, так как любой поверхностный ток будет возвращаться на провод «GUARD».

Различные тесты изоляции

По сути, есть три различных теста, которые можно выполнить с помощью мегомметра.

1) Сопротивление изоляции (IR)

Это самый простой из тестов. После того, как необходимые подключения выполнены, вы прикладываете испытательное напряжение в течение одной минуты. (Одноминутный интервал — это отраслевая практика, которая позволяет всем снимать показания одновременно. Таким образом, сравнение показаний будет иметь ценность, потому что методы тестирования, хотя и взяты разными людьми, согласованы.) Во время этого интервале сопротивление должно падать или оставаться относительно стабильным.В более крупных изоляционных системах будет наблюдаться неуклонное снижение, в то время как меньшие системы останутся стабильными, поскольку емкостные токи и токи поглощения падают до нуля быстрее в меньших системах изоляции. Через одну минуту прочтите и запишите значение сопротивления.

Обратите внимание, что ИК чувствителен к температуре. Когда температура повышается, ИК понижается, и наоборот. Следовательно, чтобы сравнить новые показания с предыдущими, вам необходимо скорректировать показания до некоторой базовой температуры. Обычно в качестве температур сравнения используются 20 ° C или 40 ° C; таблицы доступны для любой коррекции.Однако общее практическое правило состоит в том, что ИК-излучение изменяется в два раза на каждые 10 ° C.

Например, предположим, что мы получили показание ИК-излучения 100 МОм при температуре изоляции 30 ° C. Скорректированный ИК (при 20 ° C) будет 100 МОм умножить на 2 или 200 МОм.

Также обратите внимание, что допустимые значения IR будут зависеть от оборудования. Исторически сложилось так, что полевой персонал использовал сомнительный стандарт — один мегом на кВ плюс один. Международная ассоциация электрических испытаний.(NETA) Спецификация NETA MTS-1993, Спецификации технического обслуживания оборудования и систем распределения электроэнергии , предоставляет гораздо более реалистичные и полезные значения.

Результаты испытаний следует сравнить с предыдущими показаниями и показаниями, снятыми для аналогичного оборудования. Любые значения ниже стандартных минимумов NETA или внезапные отклонения от предыдущих значений должны быть исследованы.

2) Коэффициент диэлектрической абсорбции

Этот тест подтверждает тот факт, что «хорошая» изоляция будет показывать постепенно увеличивающееся ИК-излучение после приложения испытательного напряжения.После того, как соединения выполнены, прикладывается испытательное напряжение, и ИК считывается в два разных момента: обычно 30 и 60 секунд или 60 секунд и 10 минут. Более позднее показание делится на более раннее, и в результате получается коэффициент диэлектрического поглощения. 10 мин. / 60 сек. отношение называется индексом поляризации (ПИ).

Например, предположим, что мы применяем мегомметр, как описано ранее, с соответствующим испытательным напряжением. Одна мин. Показание ИК составляет 50 МОм, а 10 мин.Показание ИК составляет 125 МОм. Таким образом, PI составляет 125 МОм, разделенное на 50 МОм, или 2,5.

В различных источниках имеются таблицы допустимых значений коэффициентов диэлектрической абсорбции (см. , таблица 2, ). Таблица 2. Перечень условий изоляции в соответствии с коэффициентами диэлектрической абсорбции. Эти значения следует рассматривать как предварительные и относительные, с учетом опыта применения метода временного сопротивления в течение определенного периода времени.

* Эти результаты будут удовлетворительными для оборудования с очень низкой емкостью, такого как короткие участки домашней электропроводки.

** В некоторых случаях с двигателями значения, примерно на 20% превышающие указанные здесь, указывают на сухую, хрупкую обмотку, которая может выйти из строя при ударах или во время пусков. Для профилактического обслуживания обмотку двигателя следует очистить, обработать и высушить для восстановления гибкости обмотки.

3) Испытание ступенчатым напряжением

Это испытание особенно полезно при оценке устаревшей или поврежденной изоляции, не обязательно имеющей влажность или загрязнение.Здесь требуется испытательный прибор с двойным напряжением. После подключения выполняется ИК-тест при низком напряжении, скажем, 500 В. Затем образец для испытаний разряжается, и испытание проводится снова, на этот раз при более высоком напряжении, скажем, 2500 В. Если разница между двумя показаниями ИК-излучения превышает 25%, следует подозревать старение или повреждение изоляции.

БОКОВАЯ ШИНА: Основная теория

Эквивалентная схема для электрической изоляции показана на Рис.5 ниже. Верхняя клемма может быть центральным проводом силового кабеля, а нижняя клемма — его экраном. Ток, протекающий через изоляцию кабеля, будет тем током, который на схеме обозначен как «полный ток». Как видите, полный ток равен сумме «емкостного тока» плюс «ток поглощения» плюс «ток утечки».

Обратите внимание, что полный ток — это не ток нагрузки, протекающий через систему. Скорее, это ток, который течет от проводника под напряжением через изоляцию к земле.

Давайте дадим здесь несколько основных определений.

Емкостной ток . Конденсатор образуется, когда два проводника разделены изолятором. Такова ситуация в энергосистеме.

Если внезапно приложить напряжение постоянного тока (замыкающий переключатель на рис. 5 ), электроны устремятся к отрицательной пластине и будут оттянуты от положительной пластины. Первоначально этот ток будет очень большим, но постепенно он будет уменьшаться до гораздо меньшего значения, в конечном итоге приближаясь к нулю.Ток, обозначенный как «емкостной зарядный ток» в Рис. 6 ниже, показывает, как этот ток изменяется со временем после приложения напряжения постоянного тока.

Ток утечки . Никакая изоляция не идеальна; даже новая изоляция будет иметь некоторый ток утечки, хотя и небольшой. Этот ток утечки будет увеличиваться с возрастом изоляции. Это также ухудшится, если изоляция будет влажной или загрязненной.

«Ток проводимости или утечки», показанный в Рис. 6 — это графическое представление тока утечки.Обратите внимание, что он начинается с нуля и быстро увеличивается до конечного значения 10 мкА. Так ведет себя хорошая изоляция. Однако по мере старения и ухудшения состояния изоляции в токе утечки могут произойти два изменения. Одно изменение может заключаться в том, что конечное значение тока утечки может увеличиваться, а не выравниваться. Например, вместо выравнивания на уровне 10 мкА конечный ток может увеличиться до 20 мкА. Другое изменение может заключаться в том, что вместо быстрого повышения до конечного значения и выравнивания ток утечки просто может продолжать увеличиваться.В этом случае изоляция в конечном итоге выйдет из строя.

Ток потребления . Заряды, которые образуются на пластинах конденсатора, притягивают заряды противоположной полярности в изоляции, заставляя эти заряды перемещаться и, таким образом, потреблять ток. Наибольшее движение заряда происходит в начальные моменты, а затем постепенно спадает почти до нуля. Этот ток называется диэлектрическим поглощением или просто током поглощения. Временной график этого тока, обозначенный как «ток поглощения», также показан на рис.6 .

Итого текущие . Полный ток, протекающий в цепи, равен сумме компонентов, показанных на рис. 6. Общий ток, протекающий при приложении постоянного напряжения, начинается с относительно высокого значения, а затем падает, достигая значения чуть выше ток утечки. При плохой или изношенной изоляции общий ток будет медленно падать или даже увеличиваться.

Тест сопротивления изоляции мегомметром

Хорошее сопротивление изоляции?

Как известно, хорошая изоляция имеет высокое сопротивление, а плохая изоляция — относительно низкое сопротивление.Фактические значения сопротивления могут быть выше или ниже в зависимости от таких факторов, как температура или влажность изоляции (сопротивление уменьшается при изменении температуры или влажности).

Помните, что хорошая изоляция имеет высокое сопротивление; плохая изоляция, относительно низкое сопротивление. Фактические значения сопротивления могут быть выше или ниже в зависимости от таких факторов, как температура или влажность изоляции (сопротивление уменьшается при изменении температуры или влажности).

Однако при небольшом ведении записей и здравом смысле вы можете получить хорошее представление о состоянии изоляции, используя только относительные значения.

Тестер изоляции Megger — это небольшой портативный прибор, который дает вам прямое считывание сопротивления изоляции в омах или мегаомах. Для хорошей изоляции сопротивление обычно находится в диапазоне МОм .

Измеритель сопротивления изоляции Megger — это, по сути, измеритель сопротивления высокого диапазона (омметр) со встроенным генератором постоянного тока. Этот измеритель имеет особую конструкцию с катушками тока и напряжения, что позволяет считывать истинные значения сопротивления напрямую, независимо от фактического приложенного напряжения.

Этот метод неразрушающий; то есть не вызывает ухудшения изоляции.

Рисунок 2 — Типовое подключение измерительного прибора Megger для измерения сопротивления изоляции.

Рис. 3 показывает типичную шкалу, которая показывает возрастающие значения сопротивления слева направо до бесконечности или сопротивление, слишком высокое для измерения.

Что такое «хорошая» изоляция?

Каждый электрический провод на вашем предприятии — будь то двигатель, генератор, кабель, переключатель, трансформатор и т. Д. — тщательно покрыт какой-либо электрической изоляцией. Сам провод обычно медный или алюминиевый, который, как известно, хорошо проводит электрический ток, питающий ваше оборудование.Изоляция должна быть прямо противоположной проводнику: она должна противостоять току и удерживать ток на своем пути по проводнику.

Чтобы понять, что такое испытание изоляции, вам не обязательно вдаваться в математику электричества, но одно простое уравнение — закон Ома — может быть очень полезным для понимания многих аспектов. даже если вы уже сталкивались с этим законом раньше, может быть хорошей идеей пересмотреть его в свете испытаний изоляции.

Цель теста мегомметром

Назначение изоляции вокруг проводника во многом схоже с назначением трубы, по которой проходит вода, и закон Ома для электричества легче понять, сравнив его с потоком воды.В Рисунок 1 мы показываем это сравнение. Давление воды от насоса вызывает поток по трубе ( Рис. 1a ). Если труба выйдет из строя, вы потеряете воду и потеряете давление воды. В случае электричества напряжение подобно давлению насоса, заставляя электричество течь по медному проводу ( Рис. 1b ).

Как и в водопроводной трубе, есть некоторое сопротивление потоку, но оно намного меньше вдоль провода, чем через изоляцию.

Рисунок 1 — Сравнение потока воды (а) с электрическим током (б)

Здравый смысл подсказывает нам, что чем больше у нас напряжение, тем больше будет ток. Кроме того, чем меньше сопротивление провода, тем больше ток при том же напряжении. Собственно, это закон Ома, который выражается таким образом в виде уравнения:

e = I x R

где,
e = напряжение в вольтах
I = ток в амперах
R = сопротивление в омах

Обратите внимание, однако, что нет идеальной изоляции (то есть с бесконечным сопротивлением), поэтому некоторое количество электричества действительно течет по изоляции или через нее на землю.Такой ток может составлять всего одну миллионную часть ампера (один микроампер), но это основа оборудования для проверки изоляции. также обратите внимание, что более высокое напряжение имеет тенденцию вызывать больший ток через изоляцию.

Этот небольшой ток, конечно, не повредит хорошей изоляции, но может стать проблемой, если изоляция ухудшится. А теперь подведем итог нашему ответу на вопрос: «Что такое« хорошая »изоляция?»

Мы видели, что, по сути, «хорошее» означает относительно высокое сопротивление току.Используемый для описания изоляционного материала «хороший» также означает «способность сохранять высокое сопротивление». Таким образом, подходящий способ измерения сопротивления может сказать вам, насколько «хороша» изоляция. Кроме того, если вы регулярно проводите измерения, вы можете отслеживать тенденции к его ухудшению (подробнее об этом позже).

Что приводит к выходу из строя изоляции?

Если электрическая система и оборудование вашего предприятия новые, электрическая изоляция должна быть на высшем уровне. Кроме того, производители проводов, кабелей, двигателей и т. Д. Постоянно улучшают свою изоляцию для промышленных нужд.тем не менее, даже сегодня изоляция подвержена многим воздействиям, которые могут привести к ее выходу из строя — механическим повреждениям, вибрации, чрезмерному нагреву или холоду, грязи, маслу, коррозионным парам, влажности от технологических процессов или просто влажности в душный день.

В той или иной степени эти враги изоляции действуют с течением времени — в сочетании с существующими электрическими напряжениями. По мере развития отверстий или трещин влага и посторонние предметы проникают через поверхность изоляции, создавая путь с низким сопротивлением для тока утечки.

После запуска различные враги стремятся помочь друг другу, пропуская чрезмерный ток через изоляцию . Иногда падение сопротивления изоляции происходит внезапно, например, при затоплении оборудования. Однако обычно она снижается постепенно, при периодической проверке давая много предупреждений. Такие проверки позволяют проводить плановое восстановление до отказа в обслуживании.

При отсутствии проверок двигатель с плохой изоляцией, например, может не только быть опасным для прикосновения при подаче напряжения, но и может перегореть. То, что было хорошей изоляцией, стало частичным проводником.

Ресурс: Руководство Megger

Как измеряется сопротивление изоляции • JM Test Systems

Считанные значения сопротивления относительными

Вы видели, что хорошая изоляция имеет высокое сопротивление; плохая изоляция, относительно низкое сопротивление. Фактическое значение сопротивления

с может быть больше или меньше, в зависимости от таких факторов, как температура или влажность изоляции (сопротивление уменьшается при изменении температуры или влажности).Однако, обладая небольшим ведением записей и здравым смыслом, вы можете получить хорошее представление о состоянии изоляции, используя только относительные значения.

Тестер изоляции Megger, такой как Megger MIT525 или MIT1025, представляет собой небольшой портативный прибор, который дает вам прямое считывание сопротивления изоляции в омах или мегаомах. Для хорошей изоляции сопротивление обычно измеряется в мегаомном диапазоне. Тестер изоляции Megger — это, по сути, измеритель сопротивления высокого диапазона (омметр) со встроенным генератором постоянного тока.Этот измеритель имеет особую конструкцию с катушками тока и напряжения, что позволяет считывать истинные значения сопротивления напрямую, независимо от фактического приложенного напряжения. Этот метод неразрушающий; то есть не вызывает ухудшения изоляции.

Генератор может запускаться вручную или работать от сети для выработки высокого постоянного напряжения, которое вызывает небольшой ток через поверхности проверяемой изоляции (рис. 2). Этот ток (обычно при приложенном напряжении 500 вольт или более) измеряется омметром, имеющим индикаторную шкалу.На рис. 3 показана типичная шкала, показывающая возрастающие значения сопротивления слева направо до бесконечности или значения сопротивления, слишком большие для измерения.

Рисунок 2 — Типичное подключение измерительного прибора Megger для измерения сопротивления изоляции.

Как интерпретировать значения сопротивления

Как упоминалось ранее, значения сопротивления изоляции следует рассматривать как относительные. Они могут быть совершенно разными для одного двигателя или машины, тестируемой три дня подряд, но это не означает плохой изоляции.Что действительно важно, так это тенденция в показаниях в течение определенного периода времени, показывающая уменьшение сопротивления и предупреждение о приближающихся проблемах. Таким образом, периодические испытания — ваш лучший подход к профилактическому обслуживанию электрического оборудования. Независимо от того, проводите ли вы тестирование ежемесячно, дважды в год или один раз в год, это зависит от типа, местоположения и важности оборудования. Например, небольшой двигатель насоса или короткий кабель управления могут иметь жизненно важное значение для технологического процесса на вашем предприятии.

Рисунок 3 — Типичная шкала измерителя сопротивления изоляции Megger.

Experience — лучший учитель в настройке расписания для вашего оборудования. Вы должны выполнять эти периодические тесты каждый раз одним и тем же способом. То есть с одними и теми же тестовыми соединениями и с одним и тем же тестовым напряжением, подаваемым в течение одного и того же периода времени. Также вам следует проводить тесты примерно при той же температуре или откорректировать их до той же температуры. Запись относительной влажности около оборудования во время теста также полезна для оценки показаний и тенденции.Последующие разделы посвящены коррекции температуры и влиянию влажности. Загрузите всю статью «Полное руководство по испытаниям электрической изоляции»

Megger 5-кВ и 10-кВ Тестеры сопротивления изоляции — MIT525, MIT1025

Лучшая в отрасли точность защитных клемм
Компактный и легкий для удобной транспортировки и использования
PI, DAR, DD, SV и тест на изменение скорости
Уникальная двойная конструкция корпуса обеспечивает дополнительную защиту пользователя
Литий-ионный аккумулятор — увеличенная емкость, быстрая зарядка
Расширенная память с отметкой времени / даты
Категория безопасности CAT IV 600 В на всех клеммах

ОПИСАНИЕ

Новая линейка тестеров сопротивления изоляции Megger состоит из трех моделей: двух блоков 5 кВ (MIT515 и MIT525) и блока 10 кВ (MIT1025). Измерение сопротивления доступно до 10 ТОм для моделей на 5 кВ и до 20 ТОм для моделей на 10 кВ. Новые инструменты меньше и легче предыдущих моделей, но предлагают расширенные функции и возможность быстрой зарядки. Ключевой функцией производительности является возможность проводить измерения при подключении к сети с разряженной батареей. Интеллектуальная зарядка аккумулятора обеспечивает оптимальную скорость заряда в зависимости от уровня заряда аккумулятора, что приводит к минимальному времени зарядки.

Прочная уникальная конструкция двойного футляра обеспечивает максимальную защиту портативного инструмента, а прикрепляемый чехол для электродов гарантирует, что электроды всегда остаются с инструментом.Крышка корпуса съемная для облегчения доступа к терминалу. Степень защиты IP составляет IP65 при закрытом корпусе, предотвращающем проникновение воды / пыли. В нем заложены высокая надежность и безопасность; все модели имеют класс безопасности CATIV 600 В и имеют двойную изоляцию.

В режиме проверки изоляции предусмотрено пять предустановленных диапазонов напряжения, а также настраиваемый пользователем диапазон напряжения блокировки. Любое выбираемое испытательное напряжение может быть заблокировано и восстановлено с помощью селекторного переключателя, что повысит эффективность ввода в эксплуатацию и повторных испытаний.Предварительно настроенные диагностические тесты включают в себя индекс поляризации (PI), коэффициент диэлектрической абсорбции (DAR), диэлектрический разряд (DD), ступенчатое напряжение (SV) и тест линейного изменения.

Функция линейного нарастания постепенно увеличивает напряжение до выбранного уровня при отображении зависимости тока от напряжения (график можно загрузить). Графики можно сравнить с примерами кривых в IEEE 95-2002, чтобы выявить множество неисправностей, которые иначе трудно обнаружить. Небольшие дефекты могут быть легко обнаружены без риска внезапных больших скачков напряжения, возникающих при испытании ступенчатого напряжения. Мониторинг развивающегося графика во время испытания позволяет оператору прекратить работу до поломки, тем самым снижая вероятность повреждения уже поврежденной изоляции. Эти блоки особенно информативны для изоляции из полиэстера, асфальта и эпоксидно-слюды. Они также могут проверять устройства подавления напряжения.

Простота эксплуатации достигается с помощью двух поворотных переключателей, а большой дисплей с подсветкой позволяет отображать несколько результатов одновременно. Расширенное хранение в памяти включает в себя отметку времени / даты результатов, регистрацию данных и вызов результатов на экран.Полностью изолированный интерфейс USB-устройства (тип B) используется для безопасной передачи данных в программное обеспечение Megger PowerDB для управления активами.

Типичные конечные пользователи:

Электротехнические подрядчики
Испытательные и сервисные компании
Операторы ветряных электростанций и солнечной генерации
Энергетические и распределительные компании
Промышленные компании
Железнодорожные компании

См. Полную версию Megger MIT525 , Таблица данных и сравнительная таблица MIT1025

JM Test Systems является дистрибьютором продукции Megger на складе

JM Test Systems имеет Megger MIT525 и MIT1025 для покупки.

Возьмите Megger MIT525 и MIT1025 напрокат в компании JM Test Systems.

Позвоните нам сегодня, чтобы получить расценки на 800-353-3411 или отправьте нам сообщение.

Служба калибровки — С 1982 года JM Test Systems предоставляет своим клиентам прослеживаемые по NIST калибровки. Мы стремимся к единой цели: предоставлять наилучшее обслуживание как для наших продуктов, так и для наших клиентов.

ISO / IEC 17025 Аккредитация A2LA Аккредитация ISO / IEC 17025 — это ваша гарантия того, что наша работа соответствует самым высоким стандартам.

Что такое тест Megger и как он проводится

Устройство используется с 1889 года, популярность возросла в течение 1920-х годов, так как давно разработанное устройство не изменилось по своему назначению и целям тестирования, в последние годы появилось мало реальных улучшений с его дизайном и качеством тестера. Теперь доступны качественные варианты, которые просты в использовании и достаточно безопасны.

Тест Меггера — это метод тестирования использования измерителя сопротивления изоляции, который поможет проверить состояние электрической изоляции.

Качество сопротивления изоляции электрической системы ухудшается со временем, условиями окружающей среды, т. Е. Температурой, влажностью, влажностью и частицами пыли. На него также оказывают негативное воздействие из-за наличия электрического и механического напряжения, поэтому стало очень необходимо регулярно проверять IR (сопротивление изоляции) оборудования, чтобы избежать смертельного исхода или поражения электрическим током.

IR позволяет измерить стойкость изолятора к рабочему напряжению без каких-либо путей утечки тока.Он дает представление о состоянии изолятора. Он измеряется с помощью прибора под названием Megger test, способного измерять напряжение постоянного тока между двумя датчиками, автоматически вычисляя и затем отображая значение IR.

Тест

Megger настолько популярен, что « Insulation Resistance » и « Megger Test » используются как синонимы.

Почему проводится тестирование Megger?

Сопротивление изоляции электрической системы со временем ухудшается, условия окружающей среды i.е. температура, влажность, влажность и частицы пыли. На него также оказывают негативное воздействие из-за наличия электрического и механического напряжения, поэтому стало очень необходимо регулярно проверять ИК (сопротивление изоляции) оборудования, чтобы избежать смертельного исхода или поражения электрическим током.

Другой сценарий: в вашем доме только что произошел пожар, и пожарная часть покинула место происшествия. Электрическая компания отключила у вас газ и электричество, и вы в темноте.По милости Божьей все, что повреждено, — это ваш дом, и вам нужно начать процесс восстановления. Ваша страховая компания сообщает вам, что местная юрисдикция или сама страховая компания требуют проведения «теста Megger» для проверки целостности системы электропроводки в вашем доме.

Когда происходит пожар или другое событие с высокой температурой (молния, взрыв и т. Д.), Проводка и соответствующие ей элементы (изоляция и т. Д.) Подвергаются сильному нагреву. Все металлы и физические соединения имеют точку плавления.Во время некоторых пожаров достигается эта точка плавления и нарушается целостность проводки по току. Изоляция могла расплавиться внутри, либо оплавились и провод, и изоляция. Когда это происходит, у вас есть карман сопротивления, который образуется, когда электрический ток пытается течь через эту расплавленную область. По мере того, как ток увеличивается, пытаясь пересечь карман, он выделяет тепло. Это тепло может создать достаточно температуры, чтобы вызвать еще один пожар. Именно то, что вам не нужно! Самое страшное в этих поврежденных проводах заключается в том, что вы можете не догадываться, что это произошло, поскольку провод может быть скомпрометирован за стенами или на чердаке

Тестирование

Megger не вызывает никаких повреждений, что делает его хорошим вариантом, когда кто-то не хочет проделывать дыры в стенах для проверки электрической изоляции на наличие каких-либо проблем или проблем.Тестовое устройство работает только от 500 до 1000 вольт, что относительно мало. Из-за низкого напряжения некоторые проколы в изоляции остаются незамеченными. Обычно он предоставляет информацию о токе утечки и наличии чрезмерной грязи или влаги на изоляционных участках, а также о количестве влаги, износе и повреждениях обмотки.

Что делается во время тестирования Megger?

Мы можем протестировать ваши цепи на наличие существующих соединений и участков с расплавленными неисправностями, которые могли возникнуть во время пожара.Затем эти результаты анализируются, и определенные цепи могут быть изолированы и заменены, чтобы убедиться, что в затронутых цепях больше нет проблем. Если у вас был пожар, поговорите со своим Настройщиком и посмотрите, требуется ли тестирование мегомметром. Обычно это покрывается страховкой, поскольку последнее, что они хотят сделать, — это оплатить еще одну претензию через месяц после того, как вы сможете восстановить свое место жительства.

Carelabs имеет под рукой оборудование и опыт для проведения тестирования Megger и регистрации этих результатов в вашей страховой компании, а также в местном строительном департаменте.Мы здесь, чтобы помочь вам убедиться, что ваша существующая проводка безопасна, и, конечно же, при необходимости установить новую проводку. Мы готовы удовлетворить все ваши потребности в электричестве.

Как выполняется тестирование Megger?

Мультиметр используется в качестве измерителя сопротивления изоляции в некоторых условиях, и в большинстве случаев выполняется только проверка целостности цепи. Но для обнаружения и тестирования тока утечки в нормальных условиях или в условиях перегрузки используется специальный прибор, известный как тестер изоляции.

Мы измеряем утечку тока в проводе, и результаты очень надежны, так как мы будем пропускать электрический ток через устройство во время тестирования. Мы проверяем уровень электрической изоляции любого устройства, например двигателя, кабеля, обмотки генератора или общей электрической установки. Это очень важный тест, проводимый очень давно. Не обязательно, он показывает нам точную область электрического прокола, но показывает величину тока утечки и уровень влажности в электрическом оборудовании / обмотке / системе.

Процедура проверки сопротивления изоляции или мегомметра приведена ниже:

Сначала мы отключим все линейные и нейтральные клеммы трансформатора.
подключаются к шпилькам вводов НН и ВН для измерения значения сопротивления изоляции IR между обмотками НН и ВН.
подключаются к шпилькам высоковольтного ввода и точке заземления бака трансформатора для измерения значения сопротивления изоляции IR между обмотками высокого напряжения и землей.
подключаются к шпилькам вводов НН и точке заземления бака трансформатора для измерения значения сопротивления изоляции IR между обмотками НН и землей.

Эмпирическое соотношение, приведенное ниже, дает рекомендуемое минимальное значение для IR, его единица измерения составляет мега Ом (МОм). . Показатели стоимости дают нам представление о прочности изоляции кабеля и о том, повреждена она или нет.

IRmin (в МОм) = кВ + 1

Где кВ = номинальное рабочее напряжение в кВ

Бывают случаи, когда измеренное значение IR почти в 10–100 раз превышает значение IRmin, полученное из приведенного выше уравнения.

Общая процедура измерения состоит из измерения IR между тремя фазами, а также между отдельной фазой и землей. IR также измеряется для корпуса оборудования. Процедура варьируется от оборудования к оборудованию. Существуют разные уровни напряжения, которые применяются к кабелям в зависимости от их номинала и размера. Для проведения теста мегомметром кабеля HT 33 кВ. Применяемый уровень напряжения составляет 5000 В, а значение IR может находиться в диапазоне от 1 Гига Ом до 200 Гига Ом.

Когда мы используем мультиметр, мы измеряем сопротивление, напряжение и ток.Исходя из этого, я надеюсь, что мы знакомы с термином «изоляция». Это означает, что ток не может проходить или течь через определенный проводящий провод, если он должным образом изолирован или защищен. Эти провода могут быть внутри здания, бытовой техники или электродвигателя.

Вы в основном проверяете сопротивление провода. Например, если вы хотите увидеть, неисправен ли двигатель, вы проведете его «тест мегомметром», проверяя каждую из трех фаз двигателя на землю и между собой, чтобы увидеть, не замкнут ли он на землю или на саму себя.

Принцип работы Megger Test

Напряжение для тестирования, производимое ручным тестером мегомметром путем вращения кривошипа, в случае ручного типа, для электронного тестера используется батарея.
500 В постоянного тока достаточно для тестирования оборудования с напряжением до 440 Вольт.
от 1000 В до 5000 В используется для тестирования высоковольтных электрических систем.
Отклоняющая катушка или токовая катушка, подключенные последовательно и позволяющие пропускать электрический ток, принимаемый проверяемой цепью.
Управляющая катушка, также известная как катушка давления, подключена к цепи.
Токоограничивающий резистор (CCR и PCR), подключенный последовательно с управляющей и отклоняющей катушками, для защиты от повреждений в случае очень низкого сопротивления во внешней цепи.
При ручном испытании мегомметром эффект электромагнитной индукции используется для создания испытательного напряжения, т. Е. Якорь перемещается в постоянном магнитном поле или наоборот.
Где, как и в электронном тестовом мегомметре, используются батареи для создания испытательного напряжения.
По мере увеличения напряжения во внешней цепи отклонение указателя увеличивается, а отклонение указателя уменьшается с увеличением тока.
Следовательно, результирующий крутящий момент прямо пропорционален напряжению и обратно пропорционален току.
Когда проверяемая электрическая цепь разомкнута, крутящий момент, создаваемый катушкой напряжения, будет максимальным, а стрелка показывает «бесконечность», что означает отсутствие короткого замыкания во всей цепи и максимальное сопротивление в тестируемой цепи.
Если есть короткое замыкание, указатель показывает «ноль», что означает «НЕТ» сопротивления в проверяемой цепи.

Типы мегомметров Тест

Это можно разделить в основном на две категории:

Электронный (с батарейным питанием)
Ручной тип (с ручным управлением)

A Преимущества электронного типа Megger Test

Уровень точности очень высокий.
ИК-значение цифрового типа, легко читаемое.
Один человек может работать очень легко.
Прекрасно работает даже в очень загруженном пространстве.
Очень удобно и безопасно в использовании.

Преимущества ручного мегомметра Test

По-прежнему играет важную роль в мире высоких технологий, поскольку это самый старый метод определения значения IR.
Для работы не требуется внешний источник.
На рынке дешевле.

Но есть и другие типы теста мегомметра, которые представляют собой тип с приводом от двигателя, который не использует батарею для создания напряжения. Требуется внешний источник для вращения электрического двигателя, который, в свою очередь, вращает генератор теста мегомметра.

Испытание сопротивления изоляции или инфракрасное излучение проводится инженерами по техническому обслуживанию, чтобы убедиться в исправности всей системы изоляции силового трансформатора. Он отражает наличие или отсутствие вредных загрязнений, грязи, влаги и грубого разложения. IR обычно будет высоким (несколько сотен МОм) для системы с сухой изоляцией. Инженеры по обслуживанию используют этот параметр как показатель сухости изоляционной системы.

Это испытание выполняется при номинальном напряжении или выше, чтобы определить, есть ли пути с низким сопротивлением к земле или между обмоткой и обмоткой в результате ухудшения изоляции обмотки.На значения тестовых измерений влияют такие переменные, как температура, влажность, испытательное напряжение и размер трансформатора.

Это испытание следует проводить до и после ремонта или при выполнении технического обслуживания. Данные испытаний должны быть записаны для будущих сравнительных целей. Для сравнения значения испытаний следует нормализовать до 20 ° C.

Общее практическое правило, которое используется для приемлемых значений для безопасного включения питания: 1 МОм на 1000 В приложенного испытательного напряжения плюс 1 МОм.

Меры предосторожности при тестировании Megger

При выполнении теста мегомметром вы можете получить травму или повредить оборудование, с которым работаете, если не соблюдаете следующие МИНИМАЛЬНЫЕ меры безопасности.
