Измерение тока мультиметром. Как измерить силу тока мультиметром: пошаговая инструкция

Как правильно измерить силу тока мультиметром. Какие меры предосторожности нужно соблюдать. Как избежать ошибок при измерении тока. Почему нельзя измерять ток напрямую в розетке.

Что такое сила тока и зачем ее измерять

Сила тока — это физическая величина, характеризующая интенсивность движения электрических зарядов в проводнике. Измеряется в амперах (А). Измерение силы тока необходимо во многих случаях:

• Для определения фактической мощности электроприборов
• При поиске неисправностей в электрических цепях
• Для проверки соответствия нагрузки допустимым значениям
• При диагностике аккумуляторов и поиске утечек тока

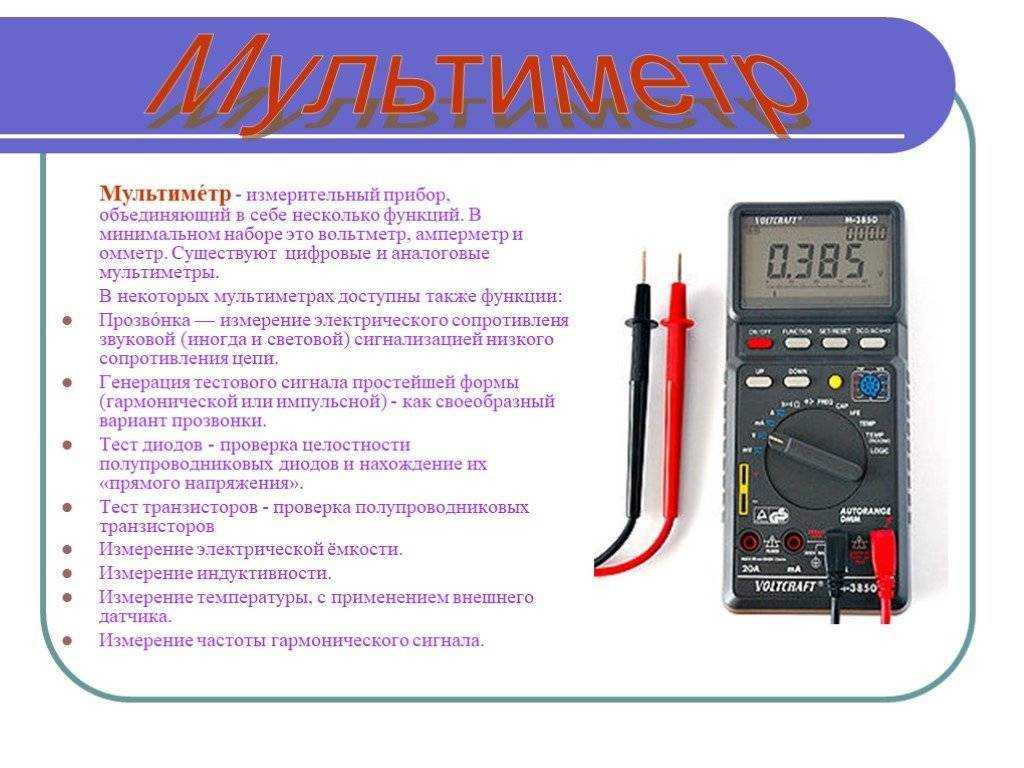

Мультиметр — универсальный измерительный прибор, который позволяет измерять различные электрические параметры, в том числе и силу тока. Рассмотрим, как правильно провести измерение тока с помощью мультиметра.

Подготовка мультиметра к измерению тока

Перед началом измерений необходимо правильно подготовить мультиметр:

1. Установите поворотный переключатель в положение для измерения тока (обычно обозначается буквой A).
2. Выберите диапазон измерений. Для начала лучше установить максимальный диапазон.
3. Подключите измерительные щупы: черный в гнездо COM, красный в гнездо для измерения тока (обычно 10A).

Важно помнить, что измерение силы тока производится только при последовательном включении мультиметра в цепь.

Порядок измерения постоянного тока мультиметром

Для измерения постоянного тока выполните следующие действия:

1. Разомкните исследуемую цепь в точке измерения.
2. Подключите мультиметр последовательно в разрыв цепи: красный щуп к положительному полюсу, черный — к отрицательному.
3. Включите питание цепи.
4. Считайте показания с дисплея мультиметра.
5. Выключите питание и отключите мультиметр от цепи.

При измерении больших токов старайтесь минимизировать время измерения во избежание перегрева прибора.

Особенности измерения переменного тока

Измерение переменного тока имеет некоторые особенности:

• Необходимо установить переключатель в положение измерения переменного тока (обозначается ~A).
• Полярность подключения щупов не имеет значения.
• Показания могут «плавать» из-за колебаний в сети.

В бытовых электросетях измерение переменного тока без специальных приспособлений может быть опасно. Рекомендуется обращаться к специалистам.

Меры предосторожности при измерении тока

При работе с электрическими цепями необходимо соблюдать следующие меры безопасности:

• Не превышайте максимально допустимый ток для выбранного диапазона измерений.
• Не измеряйте ток в высоковольтных цепях (свыше 1000В).
• Используйте изолированные щупы и соблюдайте правила электробезопасности.
• Не пытайтесь измерять ток напрямую в розетке — это приведет к короткому замыканию.

Помните, что неправильное использование мультиметра может привести к его повреждению и быть опасным для здоровья.

Типичные ошибки при измерении тока мультиметром

Начинающие пользователи часто допускают следующие ошибки:

• Пытаются измерить ток, подключив мультиметр параллельно нагрузке (как при измерении напряжения).
• Забывают переключить диапазон измерений при измерении малых токов.
• Неправильно выбирают режим измерения (постоянный/переменный ток).
• Превышают максимально допустимый ток для выбранного диапазона.

Избежать этих ошибок поможет внимательное изучение инструкции к прибору и соблюдение правил измерений.

Измерение тока в различных устройствах

Рассмотрим особенности измерения тока в некоторых распространенных ситуациях:

Измерение тока потребления электроприборов

Для измерения тока, потребляемого бытовыми приборами:

1. Подключите мультиметр последовательно между розеткой и вилкой прибора.
2. Используйте специальный адаптер или разборную вилку для безопасного подключения.
3. Включите прибор и считайте показания.

Поиск утечек тока в автомобиле

Для обнаружения утечек тока в автомобиле:

1. Отсоедините минусовую клемму аккумулятора.
2. Подключите мультиметр между клеммой и массой автомобиля.
3. Измерьте ток при выключенном зажигании. Норма — не более 50 мА.

Проверка зарядного устройства

Для проверки тока зарядки:

1. Подключите мультиметр последовательно между зарядным устройством и аккумулятором.
2. Включите зарядное устройство.
3. Измерьте зарядный ток. Он должен соответствовать указанному в инструкции.

Почему нельзя измерять ток непосредственно в розетке

Многие задаются вопросом, почему нельзя измерить ток, просто вставив щупы мультиметра в розетку. Причины следующие:

• В розетке присутствует только напряжение. Ток появляется только при подключении нагрузки.
• Прямое подключение мультиметра к розетке создаст короткое замыкание.
• Это может привести к повреждению прибора, срабатыванию защиты и даже пожару.

Для безопасного измерения тока в сети необходимо использовать специальные приспособления или обращаться к профессиональным электрикам.

Заключение

Измерение силы тока мультиметром — важный навык для любого, кто работает с электрическими цепями. Правильное выполнение измерений позволяет диагностировать неисправности, оценивать энергопотребление приборов и контролировать работу электрических систем. Соблюдение мер предосторожности и понимание принципов измерения тока поможет избежать ошибок и обеспечит безопасность при работе с электричеством.

Как измерить силу тока мультиметром

На приборах сила тока, которую они могут выдержать, указывается редко. Основными считаются напряжение и потребляемая мощность. Но в некоторых случаях без определения этой характеристики не обойтись. Мы расскажем, как измерить силу тока мультиметром и как можно использовать полученные данные.

Для чего измерять силу тока

Измерение силы тока в электротехнике проводится реже, чем напряжения или сопротивления. Но она необходима:

• Для определения фактической мощности электроприбора P. Зная напряжение источника U и применив формулу Р=UxI, можно получить значение работы в ваттах.
• Для проверки цепей или отдельных устройств на соответствие данной нагрузке. Если она слишком большая, возможен перегрев проводников и выход приборов из строя.
• Для поиска утечки тока в аккумуляторе. Зачастую автовладельцы обнаруживают, что он разрядился при отсутствии нагрузки в гараже или на стоянке. Простая проверка помогает найти активных потребителей и отключить их, тем самым решить проблему.
• Для расчета необходимой емкости источника. Например, при измерении светодиодной лампы установлено, что сила тока потребления равна 20 мА, а батарейка при данном сопротивлении нагрузки может обеспечить 900 мА. Тогда тока источника хватит на 45 часов работы светодиода.
• Для поиска неисправностей при ремонте бытовой техники. Какие-либо отклонения в потреблении тока в меньшую сторону будут свидетельствовать о наличии неработающих участков.

В электротехнике или радиотехнике сила тока не менее важна, чем напряжение. Для ее определения в профессиональной работе раньше использовались амперметры. С появлением универсальных мультиметров эти исследования стали значительно проще и доступнее.

Особенности измерений

Если представить, что электрический ток — это текущая по трубе вода, а напряжение — действующий напор, то многие понятия и формулы становятся понятными. Когда труба перекрыта, то напор есть, а воды нет. Пока не появится потребитель, то есть нагрузка, он не потечет. А сопротивление — это подводные камни в русле, мешающие свободному прохождению потока, но заставляющие его работать.

Сила тока в физическом понимании — это количество заряженных частиц, протекающих в единицу времени через определенную точку системы. Измеряется она в амперах А или миллиамперах мА.

Измерения проводятся с помощью амперметров, а также бытовых или профессиональных мультиметров. Цифровые измерители просты и удобны в работе. Они позволяют установить не только силу тока и напряжение, но и другие характеристики — сопротивление, емкость конденсаторов, частоту переменного тока и т.д. Опасной для человека считается сила тока, превышающая 15 мА, при которой происходит спазм мышц. А удар в 100 мА — это практически всегда смертельный исход. Поэтому все работы, связанные с сетями под напряжением, должны производиться строго с соблюдением техники безопасности.

Алгоритм измерения силы тока мультиметром

Универсальные тестеры с питанием от батареек помогут быстро и точно определить нужные параметры цепи. Порядок стандартных действий:

• выставляется нужный режим;
• щупы подключаются к разъемам на измерительном приборе;
• мультиметр встраивается в цепь;
• после подключения источника питания снимаются показания.

Главное условие — обязательно должна присутствовать нагрузка, которая собственно и определяет значение силы тока. Это могут быть любые электроприборы с сопротивлением больше 0.

Выбор режима

На корпусе мультиметра расположен переключатель, который нужно перевести в сектор для измерения силы тока. Постоянный ток можно исследовать практически на всех мультиметрах. На шкале для него есть обозначения — А с прямой чертой и 3 пунктирами под ней, DCA и/или значок 10А. Профессиональными приборами можно измерять силу тока до 20 А.

Если параметры тока неизвестны, рекомендуется устанавливать переключатель на максимальный диапазон. Так вы убережете прибор от короткого замыкания и порчи. Затем, когда порядок величины будет установлен, ручку можно повернуть в другую позицию для получения более точных данных.

В некоторых моделях не предусмотрено измерение переменного тока. Но покупать другой мультиметр совсем необязательно. В этом случае можно использовать различные приспособления, например, готовые или самодельные резисторы. Их сопротивлением должно соответствовать 1 Ом. Тогда согласно закону Ома I=U/R снимаемое напряжение численно будет равно силе тока на данном участке цепи.

Также используется метод с выпрямлением диодным мостом. На вход подается переменный ток, а на выходе он постоянный. Затем можно проводить измерения своим мультиметром.

Подключение щупов

Щупы, прилагаемые к мультиметру, изготовлены в разных цветах — черный «минусовый» и красный для нагрузки. Они вставляются в гнезда на корпусе:

• черный в СОМ;
• красный в VΩmA или 10А.

Рекомендуется устанавливать проводники в разъемы с заведомо большим диапазоном, то есть сразу в 10 А. Особенно это важно, если верхний предел величины точно не известен. Измеряемый ток будет сначала определяться грубо, а при необходимости переключатель можно перевести в более тонкий регистр.

Измерение

Мультиметр для определения силы тока всегда подключается в цепь последовательно с нагрузкой или в разрыв. В качестве источника питания можно использовать бытовую электросеть или блок питания. По правилам электробезопасности сначала необходимо собрать всю систему, а затем подключить электричество.

Если на дисплее мультиметра высветились нули, значит, произошел обрыв и проводимость отсутствует. Иногда это показывает, что предел измерений установлен высоковато. В последнем случае нужно отключить питание и перенастроить мультиметр в соответствии с ожидаемой величиной, то есть переставить в другой разъем красный щуп и выставить более низкий предел измерений.

Переменный ток

В большинстве сетей — бытовых или промышленного назначения — протекает переменный ток. Он гораздо легче трансформируется и меньше теряет при передаче на дальние расстояния, чем постоянный.

При измерении напряжения или сопротивления мультиметр подключается параллельно нагрузке, но для определения силы тестер нужно встроить в разрыв цепи. В этом заключается определенная сложность. Но не обязательно резать провода. Можно использовать разборные разъемы. Например, специальную пару проводников со штырьками на одном конце и с «крокодилами» на другом. Штырьки вставляются в розетку, а «крокодилами» замыкают цепь на клеммах или вилке.

Самодельные приспособления также удобны. Если приходится проводить много измерений, то без них не обойтись. На рисунке вы видите устройство, которое поможет в работе без всякой опасности получить удар током.

Важно распределить правильно все проводники: фаза подключается к контакту одной розетки, ноль — к другой, между остальными устанавливается перемычка. Чтобы измерить силу тока, нагрузка подключается к первой розетке, а мультиметр ко второй. При подаче питания в замкнутой цепи легко определить силу тока.

Не разрывая проводника можно провести измерения с помощью токовых клещей. Они предназначены для работы как с переменным, так и постоянным током. Прибор внешне похожи на мультиметр с двумя круглыми зажимами. Между ними помещается исследуемый провод. Принцип установки режимов и диапазона аналогичен мультитестеру.

Постоянный ток

Источники такого тока — это аккумуляторы, блоки питания, генераторы и батареи. Поскольку отсутствует пульсация, «плюс» и «минус» всегда постоянны.

Постоянный ток при низком напряжении менее опасный, чем переменный. Он не вызывает патологических изменений в организме при разряде до 500 В, но свыше уже становится гораздо разрушительнее постоянного. В любом случае при работе с электричеством необходимо быть очень осторожным. Даже банальная батарейка в 9 В при определенных условиях может выдать достаточно травмирующий ток.

Измерение силы постоянного тока производится также в разрыве цепи. Допускается напрямую без нагрузки подключать к мультиметру батарейки с малой емкостью, но снимать показания нужно очень быстро, чтобы не вывести тестер из строя. При этом переключатель выставляется на максимум, а красный щуп помещается в разъем на 10 А.

Определение утечек

Иногда даже после небольшого простоя автомобильная аккумуляторная батарея отказывается давать необходимый заряд для запуска двигателя. В связи с этим владельцев авто интересует, как измерить силу тока аккумулятора мультиметром и откуда появилась утечка.

Аккумулятор — это источник постоянного тока с достаточно большой емкостью. Электроэнергия производится в нем в результате химических реакций, а после разрядки батарея вновь может восполнить нехватку тока от зарядного устройства.

Существует норма утечки тока в системе автомобиля, которая не превышает 30-50 мА. Но даже зимой это не должно стать причиной разрядки аккумулятора. Во время стоянки электроэнергия тратится на работу автомобильных гаджетов — сигнализации, часах, аудиосистемы, навигации и т.д. Энергопотребление их мало — не более нескольких десятков миллиампер.

Критические утечки, которые приводят к разрядке батареи, возникают из-за дополнительных потребителей или короткого замыкания в цепи. Определить их можно с помощью мультиметра:

1. Отключить все устройства, потребляющие энергию. Выключить зажигание и вынуть из замка ключ.
2. Установить режим измерения постоянной силы тока на 10 А.
3. Устроить в цепи разрыв — «минус» аккумулятора подключить к разъему СОМ мультиметра, красный щуп соединить с помощью крокодила с бортовой сетью автомобиля.

В таком состоянии утечек, свыше допустимых 30-50 мА, быть не должно. Но если они присутствуют, придется искать причину. Нештатные потребители могут быть среди установленных самостоятельно устройств — магнитолы, противотуманных фар, подогрева сиденья, сигнализации и т.д.

Чтобы точно определить, что именно из этого является «виновником» энергопотерь, каждый вид оборудования нужно отсоединить от цепи и повторить испытания.

Часто расположенные вблизи движущихся частей автомобиля провода перетираются, что может стать причиной короткого замыкания. Поэтому все электрические коммуникации обследуются на наличие повреждений и изолируются.

Если же и после этих мероприятий добиться устранения утечки не удалось, проверка проводится при отключенных предохранителях и реле.

Причины также могут крыться в неисправном генераторе или стартере.

Как измерить силу тока мультиметром в розетке

На такой вопрос есть единственно правильный ответ — это невозможно. В розетке присутствует только напряжение на контактах. Ток появится лишь после подключения нагрузки — лампочки или электроприбора.

Если напрямую подключить мультиметр к розетке, при соединении фазы и 0 в цепи произойдет короткое замыкание, поскольку сопротивление ничтожно мало. В лучшем случае сгорит предохранитель и выйдет из строя сам мультитестер, но последствия могут быть гораздо хуже.

Автоматическая защита домовой сети отреагирует отключением электропитания. Свет погаснет везде, а розетки не будут работать. Кроме того, искры от перегоревшего тестера могут вызвать пожар, ожог и другие неприятности, поэтому не стоит измерять ток в розетке даже ради эксперимента.

Как мультиметром измерить силу тока зарядного устройства

Устройство для зарядки аккумуляторов преобразует переменный ток из сети в постоянный с помощью трансформатора, выпрямителя и стабилизатора напряжения. Для автовладельцев производятся пуско-зарядные устройства — ПЗУ, — которые сочетают функции зарядки аккумулятора и запуска двигателя при севшей батарее. При этом заряда может вовсе не быть или в течение нескольких минут создается частичный заряд, необходимый для начала работы мотора.

В некоторых моделях ЗУ отсутствует индикация заряда, поэтому есть проблема с определением ампеража. Легко проверить силу тока можно обычным мультимером:

1. Аккумулятор необходимо снять с автомобиля и подключить к зарядке.
2. На мультиметре выставить шкалу на 10 А, а красный щуп вставить в разъем тоже на 10 А.
3. «Плюс» зарядного устройства присоединить к положительному полюсу батареи.
4. «Минус» зарядника соединить черным щупом с базой мультиметра (гнездо СОМ).
5. Красный щуп подключить ко второй клемме аккумулятора.

При включении зарядного устройства в сеть мультитестер покажет силу тока в цепи. Задача будет решена даже без амперметра-индикатора.

как измерить силу тока мультиметром Как пользоваться мультиметром? Измерение силы тока мультиметром.

В этой статье мы расскажем, как измерить силу тока при помощи мультиметра. Всё просто! Давайте разбираться вместе. Для начала — немного теории.

Сила тока — один из важнейших параметров электрической цепи, под которым понимается отношение количества заряда проходящего через сечение проводника за конкретное время к этому временному интервалу.

Это и есть закон Ома!

Согласно закону Ома, силу тока можно определять, зная напряжение, приложенное на участке цепи и сопротивление этого отрезка. Таким образом, поставив перед собой задачу определить силу тока (в амперах), необходимо будет получить числовые значения напряжения (в вольтах), также сопротивления (в омах). Все эти параметры можно легко узнать с помощью многофункционального измерительного прибора – мультиметра, который позволяет измерить силу тока, сопротивление или напряжение, не прибегая к математическим вычислениям.

Как измерить силу тока с помощью мультиметра

Современные модели тестеров позволяют определять величины основных характеристик электрической цепи в режимах амперметра, вольтметра, и омметра. Соответственно для измерения силы тока мультиметром, потребуется установить переключатель в нужное положение.

Следующий важный шаг, на который необходимо обратить внимание – это диапазон измерений. Качественные модели приборов имеют несколько градаций, т.н. разрядность, что позволяет получить данные с высокой точностью.

Предупреждение! Вне зависимости от того известна или неизвестна предполагаемая величина силы тока в цепи, начинать измерения необходимо с самого большого диапазона. Если данные отображаемые на дисплее не определяются или на нем выводится соответствующее сообщение, то необходимо перейти к меньшей разрядности. Эти несложные действия позволят сохранить прибор от перегорания.

Следующей особенность работы мультиметра в качестве амперметра заключается в том, что измерение силы тока производятся только при последовательном включении его в цепь.

Место его подключения особого значения не имеет, так как на любом участке неразветвленной цепи сила тока является постоянной величиной. Еще один важный момент – если для однофазной цепи можно разрывать как фазный, так и нулевой провод для подсоединения мультиметра, то в трехфазной, разрывается только фаза.

Измерение силы тока мультиметром в бытовых целях

При использовании прибора в качестве бытового амперметра необходимо:

• Перекинуть тумблер в положение, соответствующее переменному или постоянному току. Неправильный выбор станет причиной выхода устройства из строя.
• Выбрать максимальный диапазон.
• Подсоединить прибор последовательно в цепь.
• Зафиксировать показания на шкале.

Это обязательно нужно совершать под нагрузкой. Для этой цели понадобится набор кабелей с зажимами. При измерении переменного тока подключаем дополнительный провод от сети на первый контакт бытового оборудования. На втором располагаем щуп тестера. Второй провод тестера, с помощью зажима на дополнительном кабеле размещаем на свободном контакте вилки оборудования. Таким образом получаем общую сеть с мультиметром. При отключенном бытовом оборудовании, тестер будет показывать «0». После включения, на дисплее или шкале отобразятся интересующее показание измерения.

Время измерения силы тока мультиметром, не должно превышать 1-2 с, в противном случае может произойти, перегрев прибора и выход его из строя. Также необходимо ограничить время измерения силы тока при проверке работоспособности маломощных источников питания, например, пальчиковых батарей. Если немного зазеваться, то это приведет к полному разряду и батарейку можно будет выбросить.

Еще одна практическая сторона применения мультиметра в качестве прибора измерения силы тока — диагностика аккумулятора автомобиля и самой машины на наличие токов утечки. Так как измерить силу тока на аккумуляторе невозможно, по причине возникновения неизбежного короткого замыкания, то снятие необходимых данных возможно только при включении прибора в цепь, для этого достаточно отсоединить соответствующую клемму.

Для проверки силы тока утечки в электросети автомобиля мультиметром, необходимо отсоединить «массу» (минусовой провод), выставить на приборе необходимый диапазон измерений (не менее 10 ампер), один провод прибора закрепить на клемме аккумулятора «-», а второй замкнуть на отсоединенный кабель. На шкале мультиметра отразится сила тока утечки, если она присутствует.

Соблюдайте меры предосторожности при работе с мультиметром!

И в заключение напомним о таких важных в настоящее время вещах как блоки питания и зарядки портативных компьютеров и мобильных телефонов. От исправности этих устройств зависит работоспособность дорогостоящей техники. До того, как измерить силу тока мультиметром в блоке питания или зарядки, необходимо их включить в сеть и проводами тестера замкнуть цепь.

Вот и всё!

Добавить отзыв

Как измерить силу постоянного тока с помощью мультиметра за 5 шагов

Электричество и электронные компоненты ничего не значат без тока или ампер.

Когда вы работаете с электронной схемой, вам может потребоваться проверить проходящий через нее ампер, чтобы диагностировать проблему, с которой вы столкнулись.

Существует много путаницы, когда дело доходит до измерения силы тока, и это связано с различными типами силы тока, а также с ее сходством с напряжением.

В этом руководстве мы рассмотрим весь процесс измерения силы постоянного тока с помощью мультиметра.

Давайте начнем.

Что такое ампер или сила тока?

Усилитель постоянного тока — это только один тип силы тока. Вам нужно знать, что такое «ампер», прежде чем вы поймете, почему измерение силы постоянного тока не так просто, как вы ожидаете.

«Ампер» — это единица СИ для измерения силы тока, а «Ампера» — это просто измерение тока, протекающего по цепи.

Многие путают силу тока с напряжением, и уверяем вас, что разница есть.

Сила тока отличается от напряжения тем, что напряжение является мерой скорости тока (Ампер), протекающего по цепи.

Возьмем силу тока как воду в трубе, а напряжение как величину давления, проталкивающего эту воду через трубу или из нее.

Труба в данном случае представляет собой электрическую цепь.

Теперь есть два типа измерения силы тока; Усилитель постоянного тока и усилитель переменного тока.

Чем усилитель постоянного тока отличается от усилителя переменного тока?

Постоянный ток (DC) Ампер относится к току, который течет в одном направлении.

Ампер переменного тока, с другой стороны, относится к току, который течет в обоих направлениях.

Измерения силы постоянного тока обычно более распространены для устройств с батарейным питанием, так как питание берется только от батареи, а не передается на нее.

Усилитель переменного тока чаще используется с бытовой техникой или устройствами, в которых используются трансформаторы.

Ампер переменного и постоянного тока имеют одинаковую силу тока. Из того, что было сказано, единственная разница между ними заключается в том, что мощность или ток текут только в одном направлении с усилителем постоянного тока, а с усилителем переменного тока они текут в обоих направлениях.

Забегая вперед, какие инструменты вам потребуются для точного измерения силы постоянного тока электронного компонента или схемы?

Инструменты, необходимые для измерения силы постоянного тока

Для измерения силы постоянного тока вам потребуется

• Мультиметр для проведения измерений
• Зажимы типа «крокодил» для упрощения соединений
• Изолированные перчатки для защиты

Для измерения можно также использовать токоизмерительные клещи мощность постоянного тока в цепи, но в этой статье основное внимание уделяется тому, как вы можете использовать мультиметр для проверки усилителя постоянного тока.

Как измерить силу постоянного тока с помощью мультиметра

Вставьте черный щуп в порт «COM», вставьте красный щуп в порт с маркировкой «A» или «10A» и установите мультиметр на ближайший постоянный ток. Диапазон усилителя для технических характеристик устройства. Поместите датчики на соответствующие клеммы и проверьте результаты на экране измерителя.

О каждом из этих шагов подробнее, и мы подробно рассмотрим их.

1. Вставьте черный провод мультиметра в порт COM

Цифровой мультиметр обычно работает с двумя щупами; красный положительный щуп и черный отрицательный щуп.

Каждый из этих зондов имеет большой конец, который подключается к глюкометру, и заостренный металлический конец, который подключается к устройству, которое вы хотите диагностировать.

Кроме того, на мультиметре есть три порта, к которым подключаются щупы.

Это слот «COM», слот «10A» и слот «VΩmA». Слоты «COM» и «10A» важны, когда речь идет об усилителе постоянного тока.

Вставьте большой конец черного щупа в гнездо с надписью «COM» на измерителе. В качестве альтернативы этот слот может быть помечен «-», что означает «отрицательный».

2. Вставьте красный провод мультиметра в порт с маркировкой «A» или «10A»

Теперь красный щуп вставляется либо в слот с маркировкой «A», либо в слот с маркировкой «VΩmA». «А» или «10А» используются для измерения токов ниже 10 Ампер.

В то время как слот «мА» представляет миллиампер (слабый ток) до 300 мА. «V» в том же слоте представляет собой напряжение, а «Ω» представляет омы или сопротивление.

Для любых тестов усилителя постоянного тока, которые вы хотите провести, всегда используйте слоты «A» или «10A», чтобы избежать перегрузки измерителя.

3. Установите мультиметр на ближайший диапазон постоянного тока

Усилитель постоянного тока обозначен буквой «A-» (с тремя точками) на мультиметре.

На стороне, где вы видите этот символ, вы также видите диапазон чисел, причем лучшие цифровые мультиметры имеют пять диапазонов (200 мк, 2 м, 20 м, 200 м и 10 А).

Представляют максимальный ток, ожидаемый от устройства или провода, который вы хотите проверить.

«μ» означает микроампер, «m» — миллиампер, а «A» или «10A» — стандартное измерение целых ампер.

Если вы хотите настроить мультиметр на диапазон постоянного тока, поверните циферблат на ближайшее большее значение на мультиметре.

Например, если вы хотите измерить устройство с определенной силой постоянного тока 9 ампер, вы устанавливаете мультиметр на диапазон 10 ампер.

Чтобы получить правильное значение, проверьте технические характеристики вашего устройства или электрической системы на выходное напряжение постоянного тока.

Выбор более высокого диапазона предотвращает перегрузку мультиметра, поэтому очень важно правильно указать эти значения и диапазоны.

Настройка мультиметра на диапазон «10А» лучше всего предотвращает перегрузку. Вы также получаете результаты, которые могут быть преобразованы в миллиампер или микроампер.

Некоторые мультиметры оснащены функцией автоматического выбора диапазона, позволяющей отказаться от этой ручной настройки.

Тем не менее, знать это крайне важно, так как для большинства мультиметров требуются эти ручные настройки.

4. Установите мультиметр на соответствующие клеммы

Будь то ослабленные провода в вашем автомобиле, клеммы разъемов различных устройств или сами батареи постоянного тока, вы подключаете выводы мультиметра к соответствующим точкам для проверки усилителя постоянного тока.

Эти точки различаются в зависимости от устройства, и некоторые из них требуют соблюдения полярности клемм.

Это означает, что вам необходимо расположить щупы мультиметра между устройством и источником питания. Поэтому используйте мультиметр, чтобы замкнуть цепь.

При измерении постоянного тока мультиметр действует как провод для передачи тока.

Например, вы должны разместить красный провод на положительном выводе аккумулятора, а черный провод — на положительном выводе устройства.

При тестировании электроизгороди настройки щупа совсем другие.

Для некоторых электрических компонентов это не требуется, поэтому перед диагностикой с помощью мультиметра следует провести небольшое исследование.

5. Проверка результатов на экране мультиметра

Как и в случае с размещением щупов, результаты, которые вы ожидаете от мультиметра, различаются в зависимости от устройства, которое вы хотите диагностировать.

Например, ожидается, что батарея на 9 В покажет вам постоянное показание около 0,9 А, в то время как проверка датчика O2 покажет результат от 0,2 до 1,5 А.

Кроме того, при просмотре результатов, конечно, значение, которое не соответствует требуемым характеристикам устройства, означает, что ток постоянного тока в цепи либо недостаточен, либо избыточен.

Небольшие отклонения в измерениях допускаются.

Некоторые устройства, однако, считают небольшое отклонение слишком большим, поэтому вам также необходимо провести исследование, чтобы узнать точные результаты для того конкретного электронного компонента, который вы тестируете.

Вы также можете посмотреть наше видео об измерении силы постоянного тока здесь:

Использование токоизмерительных клещей для измерения силы постоянного тока

Токоизмерительные клещи — это бесконтактное устройство, которое используется для измерения силы тока, напряжения или сопротивления в проводе. . Он работает так же, как мультиметр, но вместо того, чтобы использовать щупы для прикосновения к открытым клеммам, вы просто помещаете провод (даже изолированный) между зажимами.

Измерение постоянного тока с помощью токоизмерительных клещей более просто, чем измерение с помощью мультиметра.

Более того, вы можете измерять силу тока, которая достигает диапазона до 1000 А и обычно составляет минимум 40 А (что является большими измерениями по сравнению с максимальным диапазоном обычного мультиметра 10 А).

Это означает, что токоизмерительные клещи являются более подходящим вариантом для измерения цепей или проводов, несущих большое количество ампер.

Чтобы использовать его, просто установите его на соответствующий диапазон ампер (40 А, 400 А или 1000 А) и поместите провод между зажимами счетчика.

Ваш измеритель отображает значение измерения, когда провод правильно выровнен между зажимами.

Заключение

Измерение постоянного тока в основном требует внимания к характеристикам диагностируемого устройства или электрического компонента.

Любая другая процедура настолько проста, насколько это возможно; вставьте щупы мультиметра в правильные разъемы, поместите провода на соответствующие электрические клеммы и проверьте показания на экране мультиметра.

Часто задаваемые вопросы

Что такое символ ампер на мультиметре?

Ампер обозначается буквой «A-» с тремя точками на мультиметре. В этом разделе вы также видите диапазон чисел, включающий 200 мк, 2 м, 20 м, 200 м и 10 А. Диапазон «10А» самый безопасный из всех.

Что произойдет, если вы измерите напряжение постоянного тока с помощью мультиметра переменного тока?

Если вы измеряете напряжение постоянного тока при настройке напряжения переменного тока, используя правильную полярность, мультиметр выдает неточные результаты. Вы получаете нулевое значение (0), когда меняете полярность.

• ОБ АВТОРЕ

Автор

Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

Текущий | Мультиметры | Система обучения Adafruit

Текущий

Сохранить Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Ток — это скорость электрического тока в цепи. Используя ту же аналогию с водой, что и раньше, более высокое давление (напряжение) и большая труба (более низкое сопротивление) означают больший объем воды в секунду. (текущий) будет течь. Это простое соотношение представлено уравнением, известным как «Закон Ома»:

. I = V/R

Где: «I» — ток, «V» — напряжение и «R» — сопротивление.

Другим важным уравнением является уравнение мощности.

P = I x V

Где «P» — мощность (измеряется в ваттах), «I» — ток, а «V» — напряжение.

Ватт — это мера работы или преобразования электрической энергии в какую-либо другую форму, такую ​​как тепло, свет или движение. Как следует из уравнения, для совершения работы требуется как напряжение, так и ток.

Если тока недостаточно, ваша схема может не выполнять работу, для которой она предназначена. Логические схемы могут работать ненадежно, дисплеи могут быть тусклыми, двигатели могут глохнуть.

С другой стороны, если есть слишком большой ток, все будет нагреваться, и компоненты могут быть повреждены. В крайних случаях может быть даже дым или пламя.

Причины для измерения тока в цепи включают:

• Определение требований к мощности цепи

• Проверка правильной работы схемы

• Проверка работоспособности блока питания
• Убедитесь, что батареи заряжаются или разряжаются с безопасной скоростью

• Оценка срока службы батареи или времени перезарядки

• Диагностика проблем с цепью


Большинство счетчиков имеют несколько диапазонов измерения тока. Выберите тот, который подходит, ПО КРАЙНЕЙ МЕРЕ, для максимального тока, который вы ожидаете измерить. Если вы сомневаетесь, выберите следующий более высокий диапазон. Обычно диапазоны перекрываются, и вы всегда можете вернуться к более низкому диапазону после того, как убедитесь, что это безопасно.

Будьте осторожны здесь! Измерение токов выше выбранного диапазона может повредить ваш измеритель!

Этот измеритель имеет 4 диапазона от 200 микроампер до 200 миллиампер. Кроме того, настройку 20 мА можно использовать для измерения силы тока до 20 ампер при использовании специального сильноточного разъема пробника.

Это измеритель с автоматическим диапазоном и имеет всего 3 настройки очень широкого диапазона. Он автоматически отрегулирует диапазон, чтобы обеспечить наилучшую точность измерения при следующих настройках:

• микроампер (мкА)

• миллиампер (мА)

• ампер (А)


Мультиметры содержат чувствительные схемы, способные точно измерять малые токи и напряжения. Эти цепи могут быть повреждены или разрушены протеканием сильного тока. Вот почему большинство счетчиков имеют отдельный разъем для измерения больших токов. Этот разъем предохранен для безопасности. Если вы используете настройку сильного тока, обязательно используйте правильный разъем.


Измерение тока с неправильным подключением может повредить ваш измеритель!

Будьте особенно осторожны при измерении высоких уровней тока. В электронике есть старая поговорка: «Убивает не напряжение, а ток».

Этот измеритель имеет отдельный разъем для измерения напряжения и сопротивления. И два гнезда для разных диапазонов измерения тока. Один разъем для измерения тока безопасен для токов до 200 мА. Другой можно использовать для измерения токов до 20 ампер.

Эти два прибора используют один и тот же разъем для всех измерений, кроме измерений больших токов.

Здесь мы используем разъем 0–200 мА для измерения в диапазоне 2 мА.

Это правильное гнездо и диапазон для измерений выше 200 мА на этом измерителе.

На этом измерителе правильный выбор гнезда и диапазона для измерения сильного тока четко обозначен желтым цветом.

Также обратите внимание на предупреждающие этикетки, указывающие максимально безопасные уровни для каждого разъема.

Но со всеми счетчиками соблюдайте осторожность при выборе диапазона и подключений, чтобы не повредить счетчик. У большинства счетчиков есть внутренние предохранители для защиты схемы, но они не всегда доступны для легкой замены.

Чтобы измерить ток, его нужно пропустить через измеритель. Для этого вам нужно сделать ваш счетчик частью схемы. Вам нужно разорвать цепь в точке, где вы хотите измерить ток, и вставить свой измеритель в середину. Перед подключением измерителя к цепи дважды проверьте диапазон и убедитесь, что провода подключены к нужным разъемам.

В этом примере мы собираемся измерить ток питания батареи, поступающий в MintyBoost:

Разрыв цепи:

Сначала нам нужно разорвать цепь, чтобы мы могли вставить наш счетчик.
