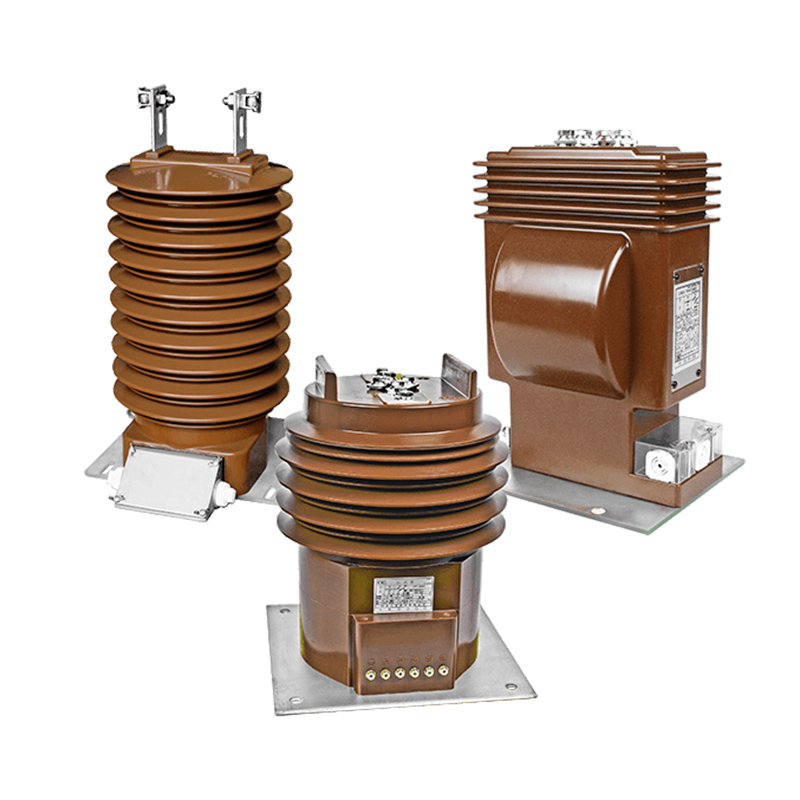

Трансформаторы тока для внутренней установки — Измерительные трансформаторы и датчики (Аппараты)
Уровень напряжения – до 40,5 кВ
Основные части конструкции трансформатора – корпус из эпоксидного компаунда, первичная обмотка, вторичная обмотка и магнитопровод. Трансформаторы могут устанавливаться в любом положении внутри распределительного устройства.
Наша продукция
3,6 — 40,5 кВ; до 2 500 A
Опорный ТТ
Выполняет роль опоры проводника в первичной цепи
TPU, TPE
3,6 — 24 кВ; 1 000 — 8 000 A
Шинный ТТ
Без первичного проводника, но с собственной первичной изоляцией, можно поместить непосредственно на проводник или шину
KOKS
3.
6 — 25 kV; 600 — 5 000 A
Проходной шинный ТТ
Без первичного проводника, но с собственной первичной изоляцией, может использоваться в качестве втулки.
BB
3,6 — 25 кВ; 100 — 2 500 A
Шинные проходные трансформаторы тока
Конструкция первичного проводника позволяет использовать его как втулку
TTR
0.72 kV; up to 10 000 A
ТТ для установки на кабель
Без первичного проводника и собственной первичной изоляции, может устанавливаться на изолированный кабель
IFW, IHDA, IO1s, KOKU, KOKM, KOLMA, KOLT
0.72 kV
ТТ низкого напряжения
Для условий умеренного (N3) и тропического (T3) климата, для морских условий (MU)
IMP, IMR, IMS, IMW, INSOA, ISW
Специальные трансформаторы
420 кВ (720 мм, 1080 мм)
ТТ для элегазовых КРУ ВН
ELK-CN3
Продукция: AlgeriaAngolaArgentinaArmeniaAustraliaAustriaAzerbaijanBahrainBangladeshBelgiumBoliviaBosnia-HerzegovinaBrazilBulgariaCanadaChileChinaColombiaCroatiaCzech RepublicDenmarkEcuadorEgyptEstoniaEthiopiaFinlandFranceGeorgiaGermanyGreeceGuatemalaHungaryIcelandIndiaIndonesiaIraqIrelandIsraelItalyJapanJordanKazakhstanKenyaKuwaitKyrgyzstanLatviaLebanonLibyaLiechtensteinLithuaniaLuxembourgMacedoniaMalaysiaMauritiusMexicoMontenegroMoroccoNetherlandsNew ZealandNigeriaNorwayOmanPakistanPalestinePanamaPeruPhilippinesPolandPortugalQatarRomaniaRussiaSaudi ArabiaSerbiaSingaporeSlovakiaSloveniaSouth AfricaSouth KoreaSpainSri LankaSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTunisiaTurkiyeTurkmenistanUgandaUkraineUnited Arab EmiratesUnited KingdomUnited States of AmericaUruguayUzbekistanVenezuelaVietnamOther countries
Специальные трансформаторы
Опорные трансформаторы
Шинные проходные трансформаторы тока
Проходные изоляторы
Шинные трансформаторы
Трансформаторы для установки на кабель
Другие предложения
ПУЭ 7.
Измерительные трансформаторы | Библиотека - 13 декабря 2006 г. в 18:44
- 2866616
Поделиться
Пожаловаться
Раздел 1. Общие правила
Глава 1.8. Нормы приемо-сдаточных испытаний
Измерительные трансформаторы
1.8.17. Измерительные трансформаторы испытываются в объеме, предусмотренном настоящим параграфом.
1. Измерение сопротивления изоляции:
а) первичных обмоток. Производится мегаомметром на напряжение 2500 В. Значение сопротивления изоляции не нормируется.
Для трансформаторов тока напряжением 330 кВ типа ТФКН-330 измерение сопротивления изоляции производится по отдельным зонам; при этом значения сопротивления изоляции должны быть не менее приведенных в табл. 1.8.12.
б) вторичных обмоток. Производится мегаомметром на напряжение 500 или 1000 В.
Сопротивление изоляции вторичных обмоток вместе с подсоединенными к ним цепями должно быть не менее 1 МОм.
2. Измерение тангенса угла диэлектрических потерь изоляции. Производится для трансформаторов тока напряжением 110 кВ и выше.
Таблица 1.8.12. Наименьшее допустимое сопротивление изоляции первичных обмоток трансформаторов тока типа ТФКН-330.
| Измеряемый участок изоляции | Сопротивление изоляции, МОм |
|---|---|
| Основная изоляция относительно предпоследней обкладки | 5000 |
| Измерительный конденсатор (изоляция между предпоследней и последней обкладками) | 3000 |
| Наружный слой первичной обмотки (изоляция последней обкладки относительно корпуса) | 1000 |
Тангенс угла диэлектрических потерь изоляции трансформаторов тока при температуре +20 °С не должен превышать значений, приведенных в табл. 1.8.13.
3. Испытание повышенным напряжением промышленной частоты:
а) изоляция первичных обмоток.
Испытание является обязательным для трансформаторов тока и трансформаторов напряжения до 35 кВ (кроме трансформаторов напряжения с ослабленной изоляцией одного из выводов).
Таблица 1.8.13. Наибольший допустимый тангенс угла диэлектрических потерь изоляции трансформаторов тока.
| Наименование испытуемого объекта | Тангенс угла диэлектрических потерь, %, при номинальном напряжении, кВ | |||
|---|---|---|---|---|
| 110 | 150-220 | 330 | 500 | |
| Маслонаполненные трансформаторы тока (основная изоляция) | 2,0 | 1,5 | – | 1,0 |
| Трансформаторы тока типа ТФКН-300: | ||||
| – основная изоляция относительно предпоследней обкладки | – | – | 0,6 | – |
| Измерительный конденсатор (изоляция между предпоследней и последней обкладками) | – | – | 0,8 | – |
| Наружный слой первичной обмотки (изоляция последней обкладки относительно корпуса) | – | – | 1,2 | – |
Значения испытательных напряжений для измерительных трансформаторов указаны в табл.
Таблица 1.8.14. Испытательное напряжение промышленной частоты для измерительных трансформаторов.
| Исполнение изоляции измерительного трансформатора | Испытательное напряжение, кВ, при номинальном напряжении, кВ | |||||
|---|---|---|---|---|---|---|
| 3 | 6 | 10 | 15 | 20 | 35 | |
| Нормальная | 21,6 | 28,8 | 37,8 | 49,5 | 58,5 | 85,5 |
| Ослабленная | 9 | 14 | 22 | 33 | – | – |
Продолжительность приложения нормированного испытательного напряжения: для трансформаторов напряжения 1 мин; для трансформаторов тока с керамической, жидкой или бумажно-масляной изоляцией 1 мин; для трансформаторов тока с изоляцией из твердых органических материалов или кабельных масс 5 мин;
б) изоляции вторичных обмоток.
Значение испытательного напряжения для изоляции вторичных обмоток вместе с присоединенными к ним цепями составляет 1 кВ. Продолжительность приложения нормированного испытательного напряжения 1 мин.
4. Измерение тока холостого хода. Производится для каскадных трансформаторов напряжением 110 кВ и выше на вторичной обмотке при номинальном напряжении. Значение тока холостого хода не нормируется.
5. Снятие характеристик намагничивания магнитопровода трансформаторов тока. Следует производить при изменении тока от нуля до номинального, если для этого не требуется напряжение выше 380 В. Для трансформаторов тока, предназначенных для питания устройств релейной защиты, автоматических аварийных осциллографов, фиксирующих приборов и т. п., когда необходимо проведение расчетов погрешностей, токов небаланса и допустимой нагрузки применительно к условиям прохождения токов выше номинального, снятие характеристик производится при изменении тока от нуля до такого значения, при котором начинается насыщение магнитопровода.
При наличии у обмоток ответвлений характеристики следует снимать на рабочем ответвлении.
Снятые характеристики сопоставляются с типовой характеристикой намагничивания или с характеристиками намагничивания других однотипных исправных трансформаторов тока.
6. Проверка полярности выводов (у однофазных) или группы соединения (у трехфазных) измерительных трансформаторов. Производится при монтаже, если отсутствуют паспортные данные или есть сомнения в достоверности этих данных. Полярность и группа соединений должны соответствовать паспортным данным.
7. Измерение коэффициента трансформации на всех ответвлениях. Производится для встроенных трансформаторов тока и трансформаторов, имеющих переключающее устройство (на всех положениях переключателя). Отклонение найденного значения коэффициента от паспортного должно быть в пределах точности измерения.
8. Измерение сопротивления обмоток постоянному току. Производится у первичных обмоток трансформаторов тока напряжением 10 кВ и выше, имеющих переключающее устройство, и у связующих обмоток каскадных трансформаторов напряжения.
Отклонение измеренного значения сопротивления обмотки от паспортного или от сопротивления обмоток других фаз не должно превышать 2%.
9. Испытание трансформаторного масла. Производится у измерительных трансформаторов 35 кВ и выше согласно 1.8.33.
Для измерительных трансформаторов, имеющих повышенное значение тангенса угла диэлектрических потерь изоляции, следует произвести испытание масла по п. 12 табл. 1.8.38.
У маслонаполненных каскадных измерительных трансформаторов оценка состояния масла в отдельных ступенях производится по нормам, соответствующим номинальному рабочему напряжению ступени (каскада).
10. Испытание емкостных трансформаторов напряжения типа НДЕ. Производится согласно инструкции завода-изготовителя.
11. Испытание вентильных разрядников трансформаторов напряжения типа НДЕ. Производится в соответствии с 1.8.28.
Персональная лента новостей Дзен от Elec.ru
Актуальные новости, обзоры и публикации портала в удобном формате.
Подписаться
Как трансформатор тока (ТТ) используется в измерениях?
Трансформатор тока (ТТ) представляет собой тип измерительного трансформатора, используемого для измерения переменного тока в электрической цепи. Он состоит из первичной катушки, которая является проводником, по которому ток поступает в измеряемую цепь, и вторичной катушки (или более одной), которая подключается к измерителю или другому прибору. Ток во вторичной обмотке пропорционален току в первичной обмотке.
Трансформатор тока, как и любой другой электрический трансформатор, имеет основную обмотку с одним витком (проводник), сердечник и вторичную обмотку; Физические принципы такие же, как и с трансформатором напряжения. Высокий переменный ток, который слишком силен для измерителя, протекает через первичную катушку, создавая магнитное поле в сердечнике, затем слабый ток во вторичной катушке создается через магнитное поле в сердечнике для безопасного измерения фактического электрического тока.
.
Трансформатор тока преобразует высокое значение тока в низкое (не напряжение).
Два наиболее распространенных применения трансформатора тока включают:
1. Измерение и контроль потребления электроэнергии
Трансформаторы тока широко используются в измерении, поскольку они позволяют безопасно измерять большие токи в линиях.
В настоящее время невозможно найти прибор, способный эффективно измерять высокое напряжение и большой ток. Именно поэтому для точного измерения тока и напряжения в цепях, независимо от их размера, используются измерительные трансформаторы. Благодаря разработкам в области полупроводниковой электроники электрические счетчики способны измерять очень малые токи с предельной точностью. Это позволяет использовать очень маленькие приборы или объединять несколько счетчиков в меньшем корпусе, создавая возможности для систем учета с несколькими потребителями.
Из-за способности прибора обнаруживать малые токи и низкой нагрузки на схему измерительного прибора сердечник трансформатора может быть очень маленьким.
Это также дает возможность сделать вторичные обмотки трансформаторов очень малого сечения, чтобы выдерживать чрезвычайно малые токи, скажем, 100 мА или 0,1 А.
Эти малые токи обеспечивают дополнительное преимущество за счет снижения вторичного напряжения, что позволяет фиксатору сделать трансформаторы тока искробезопасными.
Вот почему самозамыкающиеся, миллиамперные вторичные и самозамыкающиеся трансформаторы тока являются предпочтительным выбором для субсчетчиков. В дополнение к их безопасности они занимают очень мало места в кабельных желобах электрических панелей и не требуют закорачивающих блоков.
Из-за своего небольшого размера трансформаторы тока также очень эффективны при измерении потребления электроэнергии почти в каждой цепи в здании или в определенном секторе любого промышленного объекта. Это позволяет относительно легко взимать плату с клиентов в зависимости от их использования электроэнергии.
2. Защитные приборы и электросеть
Трансформаторы тока также используются для защиты электрической инфраструктуры от перегрузок и коротких замыканий.
Они известны как трансформаторы приборов защиты.
В этих случаях вторичные выводы трансформаторов тока подключаются к чувствительному измерительному оборудованию, известному как защитные реле.
Эти реле отключают защитное устройство (выключатель), когда в цепи наблюдается перегрузка по току, вызванная перегрузкой цепи или обычно вызванная коротким замыканием.
В защитных устройствах трансформаторы тока должны иметь другие размеры, прежде всего потому, что нагрузка на защитное реле может быть больше, чем на измерительный прибор. Сердечник также должен быть достаточно большим, чтобы избежать насыщения, когда ТТ испытывает сильный ток на первичной обмотке. Именно во время этих сверхтоков ТТ должен сохранять свою пропорциональность для обеспечения адекватной защиты. Это может быть одной из причин, почему трансформаторы защитного типа имеют большие размеры.
Трансформаторы тока являются жизненно важной частью учета. Они обеспечивают безопасный и высокоточный способ измерения тока, потребляемого домом или всей сетью.
Его широкое использование делает его ключевым компонентом электрической инфраструктуры и производства электроэнергии во всем мире.
Измерительные трансформаторы тока. Трансформаторы тока
Трансформатор тока оконного типа
| Конструкция | Первичный ток | Вторичный ток | Точность | Тип | Арт. Нет. |
|---|---|---|---|---|---|
| CTB31 | 60 | 5 | 1 | WL605 KL.1 | B98086001 |
| CTB31 | 60 | 1 | 1 | WL601 KL.1 | B98086002 |
| CTB31 | 75 | 5 | 1 | WL755 KL. 1 | B98086003 |
| CTB31 | 75 | 1 | 1 | WL751 KL.1 | B98086004 |
| CTB31 | 125 | 5 | 0,5 | WL1255 KL.0,5 | B98086005 |
| CTB31 | 125 | 1 | 0,5 | WL1251 KL.0,5 | B98086006 |
| CTB31 | 125 | 5 | 1 | WL1255 KL. 1 | B98086007 |
| CTB31 | 125 | 1 | 1 | WL1251 KL.1 | B98086008 |
| CTB31 | 150 | 5 | 0,5 | WL1505 KL.0,5 | B98086009 |
| CTB31 | 150 | 1 | 0,5 | WL1501 KL.0,5 | B98086010 |
| CTB31 | 150 | 5 | 1 | WL1505 KL. 1 | B98086011 |
| CTB31 | 150 | 1 | 1 | WL1501 KL.1 | B98086012 |
| CTB31 | 200 | 5 | 0,5 | WL2005 KL.0,5 | B98086013 |
| CTB31 | 200 | 1 | 0,5 | WL2001 KL.0,5 | B98086014 |
| CTB31 | 200 | 5 | 1 | WL2005 KL. 1 | B98086015 |
| CTB31 | 200 | 1 | 1 | WL2001 KL.1 | B98086016 |
| CTB41 | 250 | 5 | 0,5 | WL2505 KL.0,5 | B98086017 |
| CTB41 | 250 | 1 | 0,5 | WL2501 KL.0,5 | B98086018 |
| CTB41 | 250 | 5 | 1 | WL2505 KL. 1 | B98086019 |
| CTB41 | 250 | 1 | 1 | WL2501 KL.1 | B98086020 |
| CTB41 | 300 | 5 | 0,5 | WL3005 KL.0,5 | B98086021 |
| CTB41 | 300 | 1 | 0,5 | WL3001 KL.0,5 | B98086022 |
| CTB41 | 300 | 5 | 1 | WL3005 KL. 1 | B98086023 |
| CTB41 | 300 | 1 | 1 | WL3001 KL.1 | B98086024 |
| CTB41 | 400 | 1 | 0,5 | WL4001 KL.0,5 | B98086025 |
| CTB41 | 400 | 5 | 1 | WL4005 KL.1 | B98086026 |
| CTB41 | 400 | 5 | 0,5 | WL4005 KL. 0,5 | B98086027 |
| CTB41 | 400 | 1 | 1 | WL4001 KL.1 | B98086028 |
| CTB41 | 500 | 5 | 1 | WL5005 KL.1 | B98086029 |
| CTB41 | 500 | 5 | 0,5 | WL5005 KL.0,5 | B98086031 |
| CTB41 | 500 | 1 | 1 | WL5001 KL. 1 | B98086032 |
| CTB41 | 500 | 1 | 0,5 | WL5001 KL.0,5 | B98086033 |
| CTB51 | 600 | 5 | 1 | WL6005 KL.1 | B98086034 |
| CTB51 | 600 | 5 | 0,5 | WL6005 KL.0,5 | B98086035 |
| CTB51 | 600 | 1 | 1 | WL6001 KL. 1 | B98086036 |
| CTB51 | 600 | 1 | 0,5 | WL6001 KL.0,5 | B98086037 |
| CTB51 | 800 | 5 | 1 | WL8005 KL.1 | B98086038 |
| CTB51 | 800 | 5 | 0,5 | WL8005 KL.0,5 | B98086039 |
| CTB51 | 800 | 1 | 1 | WL8001 KL. 1 | B98086040 |
| CTB51 | 800 | 1 | 0,5 | WL8001 KL.0,5 | B98086041 |
| CTB51 | 1000 | 5 | 1 | WL10005 KL.1 | B98086042 |
| CTB51 | 1000 | 5 | 0,5 | WL10005 KL.0,5 | B98086043 |
| CTB51 | 1000 | 1 | 1 | WL10001 KL. 1 | B98086044 |
| CTB51 | 1000 | 1 | 0,5 | WL10001 KL.0,5 | B98086045 |
Трансформатор тока с разъемным сердечником
| Конструкция | Первичный ток | Вторичный ток | Точность | Тип | Арт. Нет. |
|---|---|---|---|---|---|
| KBR18 | 50 | 1 | 3FS5 | WLS501 KL3FS5 | B98086046 |
| KBR18 | 100 | 1 | 3FS5 | WLS1001 KL.
