Измерение напряжения: 3 используемых прибора, примеры

Тусклый свет от приборов освещения или отказ стиральной машины выполнять свои функциональные обязанности свидетельствует о возможном падении питающего напряжения ниже нормы. В таких случаях необходимо произвести измерение напряжения, что позволит определить его соответствие заданному номиналу электрической сети.

Такая же процедура производится при ремонте электронных приборов, где измеряется падение напряжения на радиодеталях и отдельных участках цепи. Данная процедура выполняется довольно легко, но без понимания физики процесса и особенностей проведения замеров, человек рискует не только повредить дорогостоящее оборудование, но и получить электротравму, поэтому далее мы рассмотрим основные принципы измерения.

Используемые приборы

В каждом доме прибор учета электроэнергии находится в состоянии постоянного измерения переменного напряжения, но крайне редко эти данные где-либо отображаются. Некоторые из них подключаются напрямую, другие через измерительные трансформаторы.

В практических целях для измерения уровня напряжения могут применяться:

• Вольтметры;
• Мультиметры
• Осциллографы.

Вольтметр представляют собой устройство для проверки разности потенциалов. На практике могут встречаться как цифровые, так и аналоговые вольтметры, на которых измеряемое напряжение отображается на дисплее или посредством отклонения стрелки на циферблате соответственно.

Важными параметрами при выборе как электронного, так и стрелочного вольтметра являются единицы измерений (мВ, В, кВ), рабочий диапазон и класс точности. Однако сфера их применения ограничена и применяется, чаще всего, для лабораторных исследований, поскольку в бытовых и производственных нуждах содержать один прибор для измерения одной электрической величины нецелесообразно.

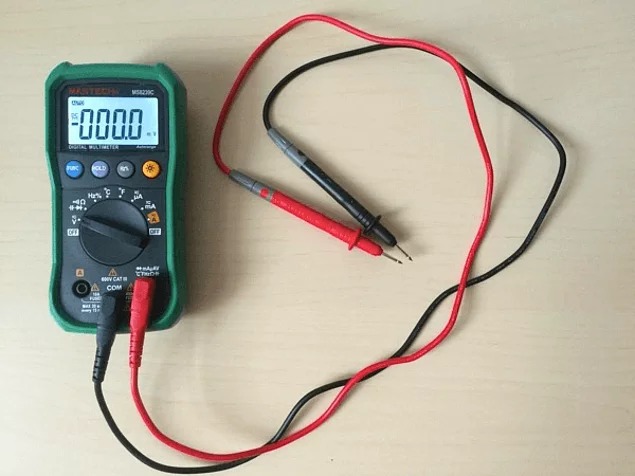

Мультиметр или цифровой тестер является более универсальным прибором, который может работать с несколькими  параметрами: электрическим током, сопротивлением, частотой, температурой, напряжением и т.

Осциллограф – это довольно сложный прибор для измерения разности потенциалов, так как в нем на цифровом или аналоговом дисплее выводится кривая измеряемой величины. При  этом можно растянуть или сократить диапазон частот, чтобы рассмотреть форму импульсных напряжений, длительность импульсов, нарастание и провалы в кривой функции. Поэтому осциллограф для измерения напряжения применяется в электрических цепях и приборах высокой точности, при изготовлении и проверке радиодеталей и т.д. Мало кто держит дома осциллограф из-за высокой стоимости и сложности выполнения операций.

Измерение напряжения в сети

Чтобы правильно выполнить измерение напряжения необходимо четко представлять принцип и объект исследования. Поэтому следует отметить, что напряжение представляет собой такую электрическую величину, которая показывает разность заряда между двумя электрическими точками. К примеру, если в одной точке заряд составит +35 В, а в другой +310 В, то разница между этими точками составит 310 – 35 = 275 В, это и будет напряжение. Соответственно измерение напряжения может производиться только относительно чего-то, поэтому используются сразу две точки.

Если говорить о падении напряжения на каком-либо объекте или участке цепи, то измерение напряжения проводиться относительно концов прибора или цепи, точек подключения и т.д. При этом важно учитывать, что цифровой вольтметр или мультиметр в режиме измерения считается бесконечным сопротивлением или разрывом в цепи.

Падение напряжения возможно только при условии протекания тока, поэтому подключение вольтметров последовательно с измеряемым объектом недопустимо, так как через него перестанет протекать ток. Аналоговый или электронный вольтметр должен подключаться только параллельно по отношению к измеряемому сигналу.

С практической точки зрения следует заметить, что аналоговые модели измерительных приборов имеют входное сопротивление равное 10 – 20 кОм, а современные мультиметры могут похвастаться 1МОм. Так как через сопротивление на входе в измерительное устройство может протекать ток утечки, этот делитель напряжения будет обуславливать снижение точности измерений. Поэтому чем ближе сопротивление на входе к бесконечности, тем более точный прибор вы используете.

Важно отметить, что замеры производятся под напряжением, из-за чего присутствует угроза поражения электротоком. Поэтому важно соблюдать элементарные меры предосторожности. Далее рассмотрим порядок выполнения измерения для постоянного и переменного напряжения.

Постоянного тока

Для цепи постоянного тока расмотрим порядок измерения напряжения при помощи цифрового мультиметра. Для этого:

1. Переведите переключатель мультиметра в положение для постоянного напряжения. На панели обозначается латинской буквой V со значком « = », знаками «+ и – », также может обозначаться аббревиатурой DC.
2. Выберете нужный предел измерения, который будет максимально приближен к предполагаемому номиналу, но выше измеряемого.
3. Установите щупы в соответствующие разъемы – черный к выводу COM, красный к выводу V.
4. Приложите щупы мультиметра  сразу к двум точкам – красный к плюсу, черный к минусу. Если вы заранее не знаете положение потенциалов, и показание прибора имеет отрицательное значение, нужно просто поменять полярность подключения.

На дисплее вы увидите показания вольтметра, если значение слишком малое, переключите ручку на меньший предел измерений. Прикладывая щупы, создавайте хорошее усилие, чтобы избежать большого переходного сопротивления, иначе они внесут ощутимую погрешность измерений.

Переменного тока

В цепи переменного тока бытовой цепи важно учитывать ее опасность из-за номинала в 220/380 В. Поэтому при невозможности подключения мультиметра непосредственно в процессе эксплуатации, его присоединение должно выполняться при отключенном напряжении при помощи «крокодилов».

В остальном процесс измерения идентичен:

1. Переключите ручку мультиметра в положение для измерения переменного напряжения. На панели оно обозначается как  V со значком «~» или аббревиатурой AC.
2. Установите ручкой деление на нужный предел по принципу ближайшего большего потенциала относительно измеряемого номинала.
3. Выполните подключение щупов к соответствующим выводам: черный к выводу COM, красный к выводу V.
4. Подключите измерительный прибор к нужному устройству, заметьте, что полярность щупов здесь значения не имеет.

На дисплее у вас отобразится действующее значение разности потенциалов, именно оно и является основным для всех расчетов. Но, помимо этого существует и амплитудное значение, которое больше действующего на √2 раз или 1,41 раза.

Реальные примеры измерения напряжения

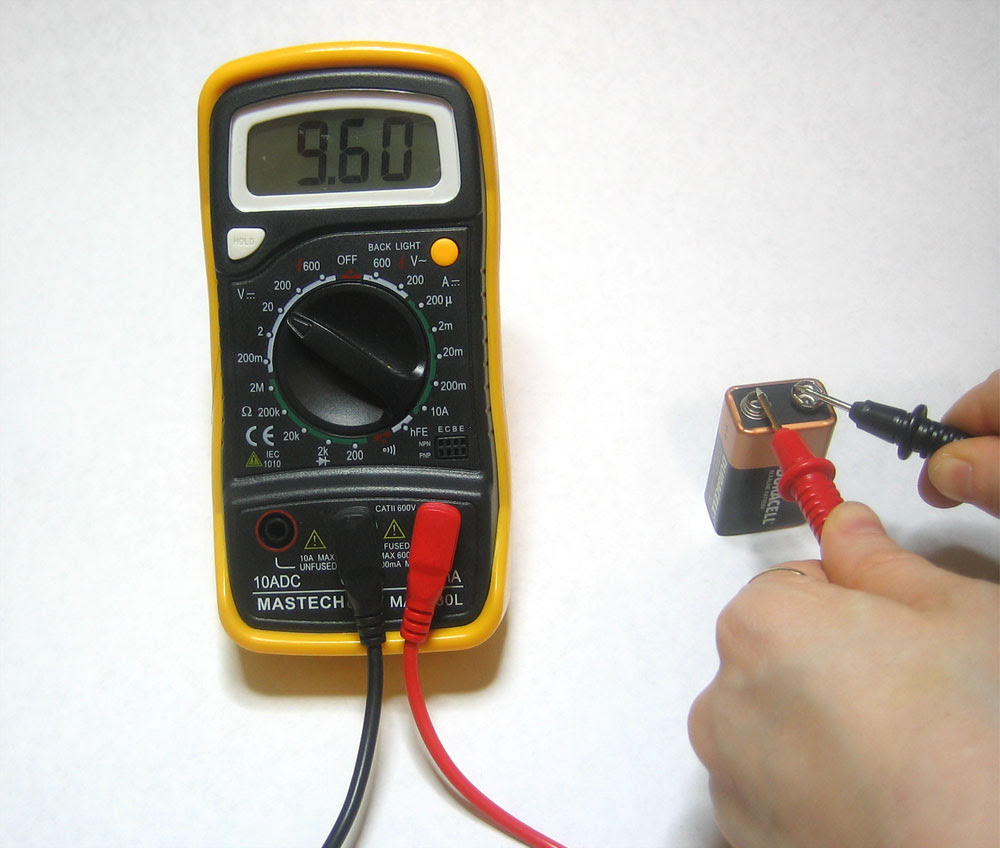

Наиболее простым примером измерения напряжения в бытовых условиях является пальчиковая батарейка. В ней вам необходимо приложить черный щуп к выводу «– », а красный к выводу « + », позицию переключателя установить на 2 В постоянного напряжения.

Если показания для батарейки 1,5 В будут в пределах от 1,6 до 1,2 В, то такой источник питания считается пригодным для всего оборудования, в случае снижения значений до 1 – 0,7 В, от батарейки будут запускаться импульсные устройства, к примеру, часы. Если вольтметр покажет 0,6 В и менее, разряд достиг критического значения.

При измерении разности потенциалов в бытовой сети, вам следует коснуться щупами контактов розетки. Так как изолированная часть щупа имеет ограничительное кольцо, за которым расположен длинный стержень, вы можете безопасно проникнуть в розетку, не рискуя прикоснуться к токоведущим элементам. Допустимыми считаются отклонения от номинала на 10%, то есть от 198 до 142 В.

Также можно замерить разность потенциалов на выходе автомобильного аккумулятора или на другом элементе цепи электрической проводки. Для этого черный щуп мультиметра устанавливается на «– » клемму аккумулятора, а красный на « + » клемму.

Если аккумулятор заряжен, то показания вольтметра должны находиться в пределах от 12 до 14 В, но встречаются модели и с большим разбросом. Такое измерение позволяет диагностировать различные причины неполадок.

Видео по теме

Измерение напряжения. Виды и принцип измерений. Особенности

Измерение напряжения на практике приходится выполнять довольно часто. Напряжение измеряют в радиотехнических, электротехнических устройствах и цепях и т.д. Вид переменного тока может быть импульсным или синусоидальным. Источниками напряжения являются химические элементы или генераторы тока.

Виды измерения напряжения

Напряжение импульсного тока имеет параметры амплитудного и среднего напряжения. Источниками такого напряжения могут быть импульсные генераторы. Напряжение измеряется в вольтах, имеет обозначение «В» или «V». Если напряжение переменное, то впереди ставится символ «~», для постоянного напряжения указывается символ «-». Переменное напряжение в домашней бытовой сети маркируют ~220 В.

На аккумуляторах и гальванических элементах при указании напряжения знак «-» не используют, а ставят только цифры, например, «1,5 В». На корпусе гальванического элемента обязательно присутствует обозначение «+» возле положительного полюса. В практических электротехнических измерениях применяются кратные единицы: милливольты, киловольты и т.д.

Переменное напряжение имеет полярность, которая изменяется с течением времени. В бытовой сети напряжение изменяет полярность 50 раз за секунду, что означает частоту 50 герц. Постоянное напряжение имеет неизменную полярность. Поэтому для замеров напряжений переменного и постоянного тока применяют измерительные приборы, имеющие отличие в устройстве – вольтметры. Они могут быть цифровыми или аналоговыми (стрелочные). Однако существуют универсальные приборы, которые способны измерить постоянное и переменное напряжение, не переключая режимы.

Для начала измерений измерительный прибор соединяют параллельно с выводами источника питания или нагрузки специальными щупами.

Кроме вольтметров для измерения напряжения используют электронные осциллографы.

Это приборы, предназначенные для измерения и контроля характеристик электрических сигналов. Осциллографы работают на принципе отклонения электронного луча, который выдает изображение значений переменных величин на дисплее.

Измерение напряжения в сети переменного тока

Согласно нормативным документам величина напряжения в бытовой сети должна быть равной 220 вольт с точностью отклонений 10%, то есть напряжение может меняться в интервале 198-242 вольта. Если в вашем доме освещение стало более тусклым, лампы стали часто выходить из строя, либо бытовые устройства стали работать нестабильно, то для выяснения и устранения этих проблем для начала необходимо измерение напряжения в сети.

Перед измерением следует подготовить имеющийся измерительный прибор к работе:

• Проверить целостность изоляции контрольных проводов со щупами и наконечниками.
• Установить переключатель на переменное напряжение, с верхним пределом 250 вольт или выше.
• Вставить наконечники контрольных проводов в гнезда измерительного прибора, например, мультиметра. Чтобы не ошибиться, лучше смотреть на обозначения гнезд на корпусе.
• Включить прибор.

На мультиметре выбрана граница измерений 700 вольт. Некоторые приборы требуют для измерения напряжения устанавливать в нужное положение несколько разных переключателей: вид тока, вид измерений, а также вставить наконечники проводов в определенные гнезда. Конец черного наконечника в мультиметре воткнут в гнездо СОМ (общее гнездо), красный наконечник вставлен в гнездо с обозначением «V». Это гнездо является общим для измерения любого вида напряжения. Гнездо с маркировкой «ma» применяется для замеров небольших токов. Гнездо с обозначением «10 А» служит для измерения значительной величины тока, который может достичь 10 ампер.

Если измерять напряжение со вставленным проводом в гнездо «10 А», то прибор выйдет из строя, или сгорит предохранитель. Поэтому при выполнении измерительных работ следует быть внимательным. Наиболее часто ошибки возникают в случаях, когда сначала измеряли сопротивление, а затем, забыв переключить на другой режим, начинают измерение напряжения. При этом внутри прибора сгорает резистор, отвечающий за измерение сопротивления.

После подготовки прибора, можно начинать измерения. Если при включении мультиметра на индикаторе ничего не появляется, это означает, что элемент питания, расположенный внутри прибора, отслужил свой срок и требует замены. Чаще всего в мультиметрах стоит «Крона», выдающая напряжение 9 вольт. Срок ее службы составляет около года, в зависимости от производителя. Если мультиметром долго не пользовались, то крона все равно может быть неисправной. Если батарейка исправна, то мультиметр должен показать единицу.

Щупы проводов необходимо вставить в розетку или прикоснуться ими к оголенным проводам.

На дисплее мультиметра сразу появится величина напряжения сети в цифровом виде. На стрелочном приборе стрелка отклонится на некоторый угол. Стрелочный тестер имеет несколько градуированных шкал. Если их внимательно рассмотреть, то все становится понятным. Каждая шкала предназначена для определенных измерений: тока, напряжения или сопротивления.

Граница измерений на приборе была выставлена на 300 вольт, поэтому нужно отсчитывать по второй шкале, имеющий предел 3, при этом показания прибора необходимо умножить на 100. Шкала имеет цену деления, равной 0,1 вольта, поэтому получаем результат, изображенный на рисунке, около 235 вольт. Этот результат находится в допустимых пределах. Если при измерении показания прибора постоянно меняются, возможно, плохой контакт в соединениях электрической проводки, что может привести к искрению и неисправностям в сети.

Измерение постоянного напряжения

Источниками постоянного напряжения являются аккумуляторы, низковольтные блоки питания или батарейки, напряжение которых не более 24 вольт. Поэтому прикосновение к полюсам батарейки не опасно, и нет необходимости в специальных мерах безопасности.

Для оценки работоспособности батарейки или другого источника, необходимо измерение напряжения на его полюсах. У пальчиковых батареек полюсы питания расположены на торцах корпуса. Положительный полюс маркируется «+».

Постоянный ток измеряется аналогичным образом, как и переменный. Отличие заключается только в настройке прибора на соответствующий режим и соблюдении полярности выводов.

Напряжение батарейки обычно обозначено на корпусе. Но результат измерения еще не говорит об исправности батарейки, так как при этом измеряется электродвижущая сила батарейки. Продолжительность эксплуатации прибора, в котором будет установлен элемент питания, зависит от его емкости.

Для точной оценки работоспособности батарейки, необходимо проводить измерение напряжения при подключенной нагрузке. Для пальчиковой батарейки в качестве нагрузки подойдет обычная лампочка для фонарика на 1,5 вольта. Если напряжение при включенной лампочке снижается незначительно, то есть, не более, чем на 15%, следовательно, батарейка пригодна для работы. Если напряжение падает значительно сильнее, то такая батарейка может еще послужить только в настенных часах, которые расходуют очень мало энергии.

Похожие темы:

Точность измерений / Блог компании LampTest / Хабр

Шесть приборов на этом фото показывают разные значения, причём максимальное отличается от минимального, более чем на 6 вольт.

В процессе подготовки статьи об измерителях мощности я провёл эксперимент с одновременным измерением сетевого напряжения несколькими приборами и получив такие разные результаты начал разбираться с точностью.

Обычно для цифровых приборов производители указывают точность в виде ±(0.8%+10). Эта запись означает плюс-минус 0.8% плюс 10 единиц младшего разряда. Например, если прибор измеряет напряжение и показывает целые и десятые значения, то при напряжении 230 вольт его точность будет ±(230/100*0.8+10*0.1), то есть ±2.84 В (десять единиц младшего разряда в данном случае составляют 1 вольт).

Иногда указывается точность в виде ±(0.5FS+0.01). FS — это Full Scale. Такая запись означает, что прибор может иметь отклонения показаний до 0.5% от предела диапазона измерения плюс 0.01 вольта (если это вольтметр). Например, если диапазон 750V и указано ±(0.5FS+0.01), отклонение может быть до ±(750/100*0.5+0.01), т. е. ±3.76 В независимо от того, какое напряжение измеряется.

Есть два неприятных нюанса.

Часто в характеристиках прибора производители указывают общие значения точности для типа измерения, а на отдельных диапазонах всё может быть ещё хуже. Так, для моего мультиметра UNI-T UT61E, который я всегда считал очень точным, для измерения переменного напряжения везде, в том числе на сайте производителя указана точность ±(0.8%+10), но если внимательно почитать инструкцию, на 48й странице можно обнаружить вот такую табличку:

В диапазоне 750 V на частоте сети точность измерения на самом деле составляет ±(1.2%+10), то есть ±3.76 В на напряжении 230 В.

Второй нюанс в том, что запись точности зависит от того, сколько знаков после запятой показывает прибор. ±(1%+20) может оказаться точнее, чем ±(1%+3), если первый прибор показывает два знака после запятой, а второй один. В характеристиках приборов количество знаков после запятой на каждом диапазоне указывают редко, поэтому о реальной точности можно только гадать.

Из таблички, приведённой выше, я узнал удивительное. Оказывается, мой UNI-T UT61E на напряжении до 220 вольт показывает два знака после запятой, и значит имеет точность ±1.86 В на напряжении 220 В, ведь в данном случае в записи ±(0.8%+10) 10 — это всего лишь 0.1 В, а вот при напряжении более 220 вольт он начинает показывать один знак после запятой и точность снижается более, чем вдвое.

Я вам ещё не сосем заморочил голову? 🙂

С моим вторым мультиметром Mastech MY65 всё ещё интереснее. На его коробке указана точность измерения переменного напряжения для диапазона 750V ±(0.15%+3). У прибора в этом диапазоне один знак после запятой, значит точность вроде как ±0.645 В на напряжении 230 В.

Но не тут то было! В коробке лежит инструкция, в ней уже ±(1%+15) на том же диапазоне 750 V, а это уже ±3. 8 В на напряжении 230 В.

Но и это ещё не всё. Смотрим официальный сайт. А там уже ±(1.2%+15), то есть ±4.26 В на 230 В. Точность неожиданно уменьшилась почти в семь раз!

Этот MY65 вообще странный. Под этим названием продаются два разных мультиметра. Вот, например на одном и том же сайте зелёный MY65 и жёлтый MY65 с разными возможностями, разной конструкцией и разными параметрами.

В китайских интернет-магазинах часто встречается вот такая штука за 3.5 доллара, которая втыкается в розетку и показывает напряжение.

Знаете, какая у неё точность? ±(1.5%+2). Теперь вы знаете, как это расшифровать. Штука показывает целые вольты, значит на напряжении 230 вольт её точность составляет ±(230/100*1.5+2), то есть ±5.45 В. Как в анекдоте, плюс-минус трамвайная остановка.

Так как же измерить напряжение в сети с гарантированной точностью хотя бы до вольта в бытовых условиях? А никак!
Самый точный мультиметр, который мне удалось найти в сети — UNI-T UT71C стоит $136 и при измерении переменного напряжения в диапазоне 750 V показывает два знака после запятой и имеет точность ±(0. 4%+30), то есть на напряжении 230 вольт ±1.22 В.

На самом деле всё не так плохо. Многие приборы имеют реальную точность на порядок выше заявленной. Но эта точность не гарантируется производителем. Может будет гораздо точнее, чем обещали, а может и нет.

p.s. Спасибо Олегу Артамонову за консультации при подготовке статьи.

2016, Алексей Надёжин

§101. Измерение тока и напряжения

Измерение тока.

Для измерения тока в цепи амперметр 2 (рис. 332, а) или миллиамперметр включают в электрическую цепь последовательно с приемником 3 электрической энергии.

Для того чтобы включение амперметра не оказывало влияния на работу электрических установок и он не создавал больших потерь энергии, амперметры выполняют с малым внутренним сопротивлением. Поэтому практически сопротивление его можно считать равным нулю и пренебрегать вызываемым им падением напряжения.

Амперметр можно включать в цепь только последовательно с нагрузкой. Если амперметр подключить непосредственно к источнику 1, то через катушку прибора пойдет очень большой ток (сопротивление амперметра мало) и она сгорит.

Рис. 332. Схемы для измерения тока (а, б) и напряжения (в, г)

Для расширения пределов измерения амперметров, предназначенных для работы в цепях постоянного тока, их включают в цепь параллельно шунту 4 (рис. 332,б). При этом через прибор проходит только часть I_А измеряемого тока I, обратно пропорциональная его сопротивлению R_А. Большая часть I_ш этого тока проходит через шунт.

Прибор измеряет падение напряжения на шунте, зависящее от проходящего через шунт тока, т. е. используется в качестве милливольтметра. Шкала прибора градуируется в амперах. Зная сопротивления прибора R_A и шунта R_ш можно по току I_А, фиксируемому прибором, определить измеряемый ток:

I = I_А (R_А+R_ш)/R_ш = I_Аn (105)

где n = I/I_А = (R_A + R_ш)/R_ш — коэффициент шунтирования. Его обычно выбирают равным или кратным 10. Сопротивление шунта, необходимое для измерения тока I, в n раз большего, чем ток прибора I_А,

R_ш = R_A/(n-1) (106)

Конструктивно шунты либо монтируют в корпус прибора (шунты на токи до 50 А), либо устанавливают вне его и соединяют с прибором проводами.

Если прибор предназначен для постоянной работы с шунтом, то шкала его градуируется сразу в значениях измеряемого тока с учетом коэффициента шунтирования и никаких расчетов для определения тока выполнять не требуется. В случае применения наружных (отдельных от приборов) шунтов на них указывают номинальный ток, на который они рассчитаны, и номинальное напряжение на зажимах (калиброванные шунты).

Согласно стандартам это напряжение может быть равно 45, 75, 100 и 150 мВ. Шунты подбирают к приборам так, чтобы при номинальном напряжении на зажимах шунта стрелка прибора отклонялась на всю шкалу.

Следовательно, номинальные напряжения прибора и шунта должны быть одинаковыми. Имеются также индивидуальные шунты, предназначенные для работы с определенным прибором. Шунты делят на пять классов точности (0,02; 0,05; 0,1; 0,2; 0,5). Обозначение класса соответствует допустимой погрешности в процентах.

Для того чтобы повышение температуры шунта при прохождении по нему тока не оказывало влияния на показания прибора, шунты изготовляют из материалов с большим удельным сопротивлением и малым температурным коэффициентом (константан, манганин, никелин и пр.).

Для уменьшения влияния температуры на показания амперметра последовательно с катушкой прибора в некоторых случаях включают добавочный резистор из констан-тана или другого подобного материала.

Измерение напряжения.

Для измерения напряжения U, действующего между какими-либо двумя точками электрической цепи, вольтметр 2 (рис. 332, в) присоединяют к этим точкам, т. е. параллельно источнику 1 электрической энергии или приемнику 3.

Для того чтобы включение вольтметра не оказывало влияния на работу электрических установок и он не создавал больших потерь энергии, вольтметры выполняют с большим сопротивлением. Поэтому практически можно пренебрегать проходящим по вольтметру током.

Для расширения пределов измерения вольтметров последовательно с обмоткой прибора включают добавочный резистор 4 (R_д) (рис. 332,г). При этом на прибор приходится лишь часть U_v измеряемого напряжения U, пропорциональная сопротивлению прибора R_v.

Зная сопротивление добавочного резистора и вольтметра, можно по значению напряжения U_v, фиксируемого вольтметром, определить напряжение, действующее в цепи:

U = (R_v+R_д)/R_v * U_v = nU_v (107)

Величина n = U/U_v=(R_v+R_д)/R_v показывает, во сколько раз измеряемое напряжение U больше напряжения U_v, приходящегося на прибор, т. е. во сколько раз увеличивается предел измерения напряжения вольтметром при применении добавочного резистора.

Сопротивление добавочного резистора, необходимое для измерения напряжения U, в п раз большего напряжения прибора Uv, определяется по формуле R_д=(n— 1) R_v.

Добавочный резистор может встраиваться в прибор и одновременно использоваться для уменьшения влияния температуры окружающей среды на показания прибора. Для этой цели резистор выполняется из материала, имеющего малый температурный коэффициент, и его сопротивление значительно превышает сопротивление катушки, вследствие чего общее сопротивление прибора становится почти независимым от изменения температуры.

По точности добавочные резисторы подразделяются на те же классы точности, что и шунты.

Делители напряжения.

Для расширения пределов измерения вольтметров применяют также делители напряжения. Они позволяют уменьшить подлежащее измерению напряжение до значения, соответствующего номинальному напряжению данного вольтметра (предельного напряжения на его шкале).

Отношение входного напряжения делителя U₁ к выходному U₂ (рис. 333, а) называется коэффициентом деления. При холостом ходе U₁/U₂ = (R₁+R₂)/R2 = 1 + R₁/R₂. В делителях напряжения это отношение может быть выбрано равным 10, 100, 500 и т. д. в зависимости от того, к каким

Рис. 333. Схемы включения делителей напряжения

выводам делителя подключен вольтметр (рис. 333,б).

Делитель напряжения вносит малую погрешность в измерения только в том случае, если сопротивление вольтметра R_v достаточно велико (ток, проходящий через делитель, мал), а сопротивление источника, к которому подключен делитель, мало.

Измерительные трансформаторы.

Для включения электроизмерительных приборов в цепи переменного тока служат измерительные трансформаторы, обеспечивающие безопасность обслуживающего персонала при выполнении электрических измерений в цепях высокого напряжения.

Включение электроизмерительных приборов в эти цепи без таких трансформаторов запрещается правилами техники безопасности. Кроме того, измерительные трансформаторы расширяют пределы измерения приборов, т. е. позволяют измерять большие токи и напряжения с помощью несложных приборов, рассчитанных для измерения малых токов и напряжений.

Измерительные трансформаторы подразделяют на трансформаторы напряжения и трансформаторы тока. Трансформатор напряжения 1 (рис. 334, а) служит для подключения вольтметров и других приборов, которые должны реагировать на напряжение.

Его выполняют, как обычный двухобмоточный понижающий трансформатор: первичную обмотку подключают к двум точкам, между которыми требуется измерить напряжение, а вторичную — к вольтметру 2.

На схемах измерительный трансформатор напряжения изображают как обычный трансформатор (на рис. 334, а показано в круге).

Рис. 334. Включение электроизмерительных приборов посредством измерительных трансформаторов напряжения (а) и тока (б)

Так как сопротивление обмотки вольтметра, подключаемого к трансформатору напряжения, велико, трансформатор практически работает в режиме холостого хода, и можно с достаточной степенью точности считать, что напряжения U₁ и U₂ на первичной и вторичной обмотках будут прямо пропорциональны числу витков N₁ и N₂ обеих обмоток трансформатора, т. е.

U₁/U₂ = N₁/N₂ = n (108)

Таким образом, подобрав соответствующее число витков N₁ и N₂ обмоток трансформатора, можно измерять высокие напряжения, подавая на электроизмерительный прибор небольшие напряжения.

Напряжение U₁ может быть определено умножением измеренного вторичного напряжения U₂ на коэффициент трансформации трансформатора n.

Вольтметры, предназначенные для постоянной работы с трансформаторами напряжения, градуируют на заводе с учетом коэффициента трансформации, и значения измеряемого напряжения могут быть непосредственно отсчитаны по шкале прибора.

Для предотвращения опасности поражения обслуживающего персонала электрическим током в случае повреждения изоляции трансформатора один выэод его вторичной обмотки и стальной кожух трансформатора должны быть заземлены.

Трансформатор тока 3 (рис. 334,б) служит для подключения амперметров и других приборов, которые должны реагировать на протекающий по цепи переменный ток.

Его выполняют в виде обычного двухобмоточного повышающего трансформатора; первичную обмотку включают последовательно в цепь измеряемого тока, к вторичной обмотке подключают амперметр 4.

Схемное обозначение измерительных трансформаторов тока показано на рис. 334, б в круге.

Так как сопротивление обмотки амперметра, подключаемого к трансформатору тока, обычно мало, трансформатор практически работает в режиме короткого замыкания, и с достаточной степенью точности можно считать, что токи I₁ и I₂, проходящие по его обмоткам, будут обратно пропорциональны числу витков N₁ и N₂ этих обмоток, т.е.

I₁/I₂ = N₁/N₂ = n (109)

Следовательно, подобрав соответствующим образом число витков N₁ и N₂ обмоток трансформатора, можно измерять большие токи I₁, пропуская через электроизмерительный прибор малые токи I₂. Ток I₁ может быть при этом определен умножением измеренного вторичного тока I₂ на величину n.

Амперметры, предназначенные для постоянной работы совместно с трансформаторами тока, градуируют на заводе с учетом коэффициента трансформации, и значения измеряемого тока I₁ могут быть непосредственно отсчитаны по шкале прибора.

Для предотвращения опасности поражения обслуживающего персонала электрическим током в случае повреждения изоляции трансформатора один из зажимов вторичной обмотки и кожух трансформатора заземляют.

На э. п. с. применяют так называемые проходные трансформаторы тока (рис. 335). В таком трансформаторе магнитопровод 3 и вторичная обмотка 2 смонтированы на проходном изоляторе 4, служащем для ввода высокого напряжения в кузов, а роль первичной обмотки трансформатора выполняет медный стержень 1, проходящий внутри изолятора.

Рис. 335. Проходной измерительный трансформатор тока

Условия работы трансформаторов тока отличаются от обычных. Например, размыкание вторичной обмотки трансформатора тока при включенной первичной обмотке недопустимо, так как это вызовет значительное увеличение магнитного потока и, как следствие, температуры сердечника и обмотки трансформатора, т. е. выход его из строя.

Кроме того, в разомкнутой вторичной обмотке трансформатора может индуцироваться большая э. д. с, опасная для персонала, производящего измерения.

При включении приборов посредством измерительных трансформаторов возникают погрешности двух видов: погрешность в коэффициенте трансформации и угловая погрешность (при изменениях напряжения или тока отношенияU₁/U₂ и I₁/I₂ несколько изменяются и угол сдвига фаз между первичным и вторичным напряжениями и токами отклоняется от 180°).

Эти погрешности возрастают при нагрузке трансформатора свыше номинальной. Угловая погрешность оказывает влияние на результаты измерений приборами, показания которых зависят от угла сдвига фаз между напряжением и током (например, ваттметров, счетчиков электрической энергии и пр.).

В зависимости от допускаемых погрешностей измерительные трансформаторы подразделяют по классам точности. Класс точности (0,2; 0,5; 1 и т. д.) соответствует наибольшей допускаемой погрешности в коэффициенте трансформации в процентах от его номинального значения.

В чем измеряется напряжение? Единица измерения электрического напряжения

Возможно, ли представить свою жизнь без электричества? Современный человек плотно окружил себя бытовыми приборами, помогающими в жизни. Мы уже не можем представить себя и свою жизнь без умных домашних помощников.

В технике все чаще переходят на использование электроэнергии. Даже транспорт постепенно переводится на электродвигатели, что позволяет уменьшить существенный вред, наносимый природе.

Сегодня мы попытаемся дать ответ на следующие вопросы:

• Что такое электрический ток?
• Что такое электрическое напряжение?
• Как определить напряжение?
• В чем измеряется напряжение?

Что такое ток?

На заре изучения электричества его получали трением одного тела о другое. Больший запас заряда можно было получить во время грозы, используя естественный разряд – молнию. Известно, что этот способ стоил жизни ученику М. В. Ломоносова — Рихтеру.

Сам заряд использовать сложно и нерационально. Необходимо получить его направленное движение – электрический ток. Свойства тока:

• нагревание проводника;
• химическое действие;
• механическое действие;
• магнитное действие.

Их используют в быту и технике. Необходимым условием существования тока считают наличие источника тока, свободных электрических зарядов и замкнутого проводника.

История вопроса

В 1792 году известный итальянский физик, физиолог и изобретатель Алессандро Вольта заинтересовался выводами соотечественника Луиджи Гальвани о природе импульсов тока в органах животных. Длительное наблюдение за поведением лапок лягушек, закрепленных на металлических крючках, позволило ему сделать вывод, что источником электричества является не живой организм, а контакт разнородных металлов. Именно это обстоятельство способствует протеканию электричества, а реакция нервных окончаний — только физиологическое действие тока.

Уникальное открытие привело к созданию первого в мире источника постоянного тока, получившего название «Вольтов столб». Разнородные металлы (Вольта утверждал, что они должны быть удалены друг от друга в ряду химических элементов) прокладываются бумагой, пропитанной жидким «проводником второго рода».

Этот прибор стал первым источником постоянного напряжения. Единица измерения электрического напряжения увековечила имя Алессандро Вольта.

Источник постоянного тока

Основной элемент электрической цепи – источник тока. Его назначение – создавать электрическое поле, под действием которого свободные заряженные частицы (электроны, ионы) приходят в направленное движение. Накапливаемые на отдельных элементах источника заряды (их называют полюсами) имеют различные знаки. Сам заряд перераспределяется внутри источника под действием сил неэлектрической природы (механических, химических, магнитных, тепловых и так далее). Электрическое поле, созданное полюсами вне источника тока, производит работу по передвижению заряда в замкнутом проводнике. О необходимости замкнутой цепи для создания постоянного тока говорил еще Алессандро Вольта.

Поскольку в источниках под действием сил неэлектрической природы происходит движение заряда, значит, можно утверждать, что эти силы совершают работу. Назовем их сторонними. Отношение работы сторонних сил по переносу заряда внутри источника тока к величине заряда называют электродвижущей силой.

Математическая запись этого соотношения:

где Е – электродвижущая сила (ЭДС), А_ст – работа сторонних сил, q – заряд, переносимый сторонними силами в источнике.

ЭДС характеризует способность источника создавать ток, но основной характеристикой источника иногда считают электрическое напряжение (разность потенциалов).

Напряжение

Отношение работы поля по передвижению заряда в проводнике к величине заряда получило название электрического напряжения.

Чтобы его определить, нужно величину работы поля разделить на величину заряда. Пусть A — работа, совершенная электрическим полем источника тока по перемещению заряда q. U — электрическое напряжение. Математическая запись соответствующей формулы:

Как любая физическая величина, напряжение имеет единицу измерения. В чем измеряется напряжение? По фамилии изобретателя первого в мире источника постоянного тока Алессандро Вольта этой величине дали собственную единицу измерения. В системе интернациональной напряжение измеряется в вольтах (В).

Напряжением в 1 В считается напряжение электрического поля, совершающего работу в 1 Дж по перемещению заряда в 1 Кл.

• В = Дж/Кл = Н•м/(А•с) = кг•м/(А•с³).

В основных единицах системы СИ единица измерения электрического напряжения:

Необходимая величина

Почему недостаточно, характеризуя ток, вводить понятие силы тока? Проведем мысленный эксперимент. Возьмем две различные лампы: обыкновенную бытовую лампу и лампу от карманного фонарика. При подключении их к разным источникам тока (городской сети и батарейке) можно получить абсолютно одинаковое значение силы тока. При этом бытовая лампа дает больше света, то есть работа тока в ней значительно больше.

Разные источники тока имеют различное напряжение. Поэтому эта величина крайне необходима.

Полезная аналогия

Понимание физического смысла электрического напряжения приходит, если вникнуть в интересную аналогию. В сообщающихся сосудах жидкость перетекает из трубки в трубку, если в них существует разность давлений. Ток жидкости прекращается в случае равенства давлений.

Если ток жидкости сопоставить с течением электрического заряда, то разность давлений столбов жидкости играет ту же роль, что и разность потенциалов в источнике тока.

Пока внутри источника тока происходят процессы, сопровождающие перераспределение заряда на полюсах, он способен создавать ток в проводнике. Напряжение электрического тока измеряется в вольтах, разность давлений имеет единицу измерения – паскаль.

Переменный ток

Электрический ток, периодически меняющий свое направление, называется переменным. Создается он источником переменного напряжения. Чаще всего это генератор. Попробуем пояснить: в чем измеряется напряжение переменного тока?

Сам принцип генерации тока основан на явлении электромагнитной индукции. Вращение замкнутого контура в магнитном поле приводит к появлению разности потенциалов в проводнике. Напряжение тока измеряется в вольтах и в случае меняющегося тока.

Можно ли утверждать, что напряжение не меняется? Очевидно, что вследствие изменения угла между плоскостью контура и нормалью к нему, создаваемое напряжение изменяется с течением времени. Его значение растет от нуля до некоторого максимального значения, затем падает вновь до нуля. Говорить об определенной величине не приходится. Вводят так называемое действующее значение напряжения:

Каким прибором измеряется напряжение?

Прибор для измерения электрического напряжения – вольтметр. Принцип его действия основан на взаимодействии контура с током и магнитного поля постоянного магнита. Известно, что контур с током вращается в магнитном поле. В зависимости от величины тока в контуре угол поворота меняется.

Если к контуру прикрепить стрелку, то она отклоняется от нулевого значения при протекании тока в контуре (чаще катушке). В зависимости от того, в чем измеряется напряжение, градуируют шкалу прибора. Возможно применение дольных и кратных величин.

В случае низких значений электрическое напряжение измеряется в милливольтах или микровольтах. Наоборот, в высоковольтных сетях используют кратные единицы.

Любой вольтметр подключается параллельно тому участку цепи, на котором проводится измерение напряжения. Основным свойством контура прибора можно назвать высокое омическое сопротивление. Вольтметр, независимо от того, в чем измеряется напряжение, не должен влиять на силу тока в цепи. По нему пропускается незначительный ток, существенно не влияющий на основное значение.

Таблица напряжений

Практическое применение вольтметра

Для эффективного использования вольтметра стоит научиться им пользоваться. Любопытному экспериментатору можно посоветовать обратиться к школьным педагогам.

Школьные кабинеты физики снабжены лабораторными и демонстрационными приборами для измерения напряжений.

Эксплуатировать любой вольтметр стоит с осторожностью, соблюдая простые правила:

1. Вольтметр имеет максимальный предел измерения. Это наибольшее значение на его шкале. Не стоит подключать его в цепь, содержащую элемент большего напряжения.
2. Если нет другого источника или вольтметра, можно использовать систему дополнительных сопротивлений. При этом шкала вольтметра также должна быть изменена.
3. В цепь постоянного тока электроприборы подключаются в зависимости от указаний знака заряда на его клеммах. Положительная клемма источника тока обязательно подключается к положительному разъему вольтметра, отрицательная – к отрицательному. Если перепутать, то стрелки прибора могут погнуться, что крайне нежелательно.
4. Все подключения делают исключительно к обесточенной цепи.

Вредно для здоровья

Действие электрического тока может оказаться небезопасным для человека. Считается безвредным напряжение менее 24 В.

Действие тока под напряжением городской сети (220 В) достаточно ощутимо. Прикосновение к оголенным контактам сопровождается существенным «ударом тока».

Напряжение во время грозы пропускает столь высокий ток через тело человека, что грозит ему летальным исходом. Не стоит рисковать своей жизнью и здоровьем.

определение, формула, единицы измерения :: SYL.ru

Степень изменения формы тела при деформации зависит не только от природы вещества, но и такой физической величиной, как механическое напряжение. Если рассматривать атомную кристаллическую решетку такого вещества, можно отметить постоянное взаимодействие молекул друг с другом. Это состояние напрямую влияет на величину механического напряжения.

Что такое деформация? Виды деформации

Явление, при котором происходит изменение формы тела под действием какой-либо внешней силы, называется деформацией. Ее природа заключается в движении молекул вещества или целых слоев кристаллической решетки, что приводит к возникновению так называемых дефектов. Степень деформирования зависит от многих факторов, среди которых мы рассмотрим механическое напряжение.

Выделяют несколько видов изменения формы тела:

1. Деформация растяжения, когда внешняя сила воздействует вдоль всего тела. Имеет прикладное значение при изготовлении веревок, тросов и строительных материалов;
2. Деформация сжатия. В этом случае вектор действия внешней силы совпадает с продольной осью тела, однако он направлен в сторону центра этого тела. Применяется этот вид деформирования при изготовлении металла и строительных материалов для придания им прочности;
3. Деформация сдвига возникает под действием внешней силы, которая направлена перпендикулярно продольной оси и вызывает движение различных плоскостей тела относительно друг друга;
4. Деформация изгиба характеризуется искривлением главной оси тела, например, когда имеется две точки опоры. Сила, которую может выдержать тот или иной предмет, а также механическое напряжение играют большую роль при создании строительных материалов;
5. Деформация кручения возникает при повороте тела вокруг его продольной оси. Этот вид деформации можно наглядно продемонстрировать на пружинке, которая после прекращения воздействия внешней силы восстановит свою форму.

Упругая и пластическая деформация

Механическое напряжение, которое зависит от природы вещества, влияет на способность тела восстанавливать свою первоначальную форму после возникновения дефекта в кристаллической решетке. По этому признаку выделяют упругую и пластическую деформацию.

При пластической деформации тело после воздействия внешней силы не способно восстановить прежнюю форму. Например, пластилин при надавливании на него пальцем сохраняет образовавшуюся ямку.

Упругая деформация характерна для тех веществ, которые способны восстанавливать свою первоначальную форму после воздействия на них внешней силы. Примером может служить та же пружина, которая при любом описанном выше виде деформации возвращается в первоначальное состояние.

Механическое напряжение: формула и определение

Величина механического напряжения характеризуется внутренними силами молекул, которые направлены против давления и деформации тела, на единицу площади.

Различают два вида напряжения:

1. Нормальное напряжение приложено на единицу площади сечения, параллельного главной оси тела.
2. Касательное механическое напряжение приложено на единицу площади сечения любой другой плоскости сечения.

Для математического вычисления механического напряжения используется формула: Q=F/S.

Единицы механического напряжения

Величина Q в СИ измеряется в паскалях (Па) и зависит от внутренней силы сопротивления деформации, а также площади тела. Сейчас можно встретить и другие единицы измерения механического напряжения. Среди них атмосфера, торр, бар, физическая и техническая атмосфера, метр водяного столба, миллиметр (дюйм) ртутного столба, фунт-сила на квадратный дюйм и т. д.

Лучшее соотношение цены и качества измерения напряжения переменного тока — отличные предложения по измерению напряжения постоянного тока от глобальных продавцов измерения напряжения постоянного тока

Отличные новости !!! Вы находитесь в нужном месте для измерения напряжения постоянного и переменного тока. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший измеритель переменного постоянного напряжения в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили свое напряжение постоянного тока на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в измерении напряжения постоянного тока и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ac dc measure voltage по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Измерение постоянного напряжения и сопротивления

Использование мультиметра — страницы

Создано: 9 августа 2012 г.

Мультиметр — это измерительный прибор, который на определенном этапе потребуется использовать любому, кто занимается электроникой.Мультиметр можно использовать для измерения напряжения, тока, сопротивления, целостности цепи и других параметров.

Измерение постоянного напряжения и сопротивления

На видео ниже показан мультиметр, используемый для измерения напряжения батарей (постоянное напряжение) и сопротивления некоторых резисторов.

Измерение постоянного напряжения

Выбор диапазона напряжения постоянного тока

Чтобы измерить постоянное напряжение с помощью мультиметра, просто поверните селектор на мультиметре в положение постоянного напряжения.На мультиметре с автоматическим переключением диапазона, таком как показанный на видео, на шкале будет только один выбор напряжения постоянного тока.

Мультиметр, не имеющий автоматического выбора диапазона, будет иметь набор значений напряжения на шкале, которые можно выбрать, например 2В, 20В, 200В, 1000В. На этом типе мультиметра начните с выбора максимального напряжения на шкале, а затем уменьшите его до более низкого напряжения, если измеренное напряжение окажется низким. Если вы измеряете одну ячейку батареи и знаете, что это 1.2 В или 1,5 В, затем вы можете начать с установки шкалы мультиметра на 2 В или 20 В.

Измерение

После выбора напряжения постоянного тока на шкале мультиметра, используйте два щупа для измерения на клеммах батареи. Черный щуп должен использоваться на отрицательной клемме аккумулятора и должен быть подключен к разъему COM на мультиметре. Красный щуп следует использовать на положительной клемме аккумулятора и подключать к разъему мультиметра, обозначенному V.Это соединение может иметь другие обозначения, такие как символ ома (Ω).

После подключения щупов к аккумулятору на дисплее мультиметра отобразится напряжение аккумулятора.

Полярность

Если красный и черный щупы мультиметра неправильно подключены к батарее (т. Е. Черный на положительном полюсе и красный на отрицательном), цифровой мультиметр покажет отрицательный знак рядом с показанием напряжения на дисплее.

На цифровом мультиметре не имеет значения, перепутаны ли провода при измерении напряжения.Правильное расположение выводов (правильная полярность — красный на плюсе и черный на минусе) имеет значение для старых аналоговых мультиметров (типа со стрелкой индикатора). Аналоговый (или аналоговый) мультиметр может быть поврежден, если перепутать полярность на выводах.

Результаты измерений

В видео используются батареи, состоящие из аккумуляторных элементов на 1,2 В. Первый измеренный имеет шесть ячеек, поэтому напряжение должно быть около 1,2 В × 6 = 7,2 В. Вторая измеренная батарея содержит две ячейки или 1.2В × 2 = 2,4В. Последней измеряется одиночная ячейка 1,2 В.

Когда батареи 1,2 В полностью заряжены, они будут иметь напряжение чуть более 1,2 В. Это видно по измерениям, сделанным на видео.

Измерение сопротивления

Выбор диапазона сопротивления (Ом — Ом)

Для измерения сопротивления с помощью мультиметра поверните шкалу мультиметра до отметки в омах. Что касается измерения напряжения мультиметром с автоматическим выбором диапазона, для измерения сопротивления будет только одна шкала.

На мультиметре без автоматического выбора диапазона на шкале мультиметра будет отмечен ряд различных диапазонов, например 200, 2К, 20К, 200К, 2М, 20М. Если приблизительный диапазон измеряемого сопротивления неизвестен, всегда начинайте измерения с самого большого диапазона, например 20М. Если значение, измеренное в этом диапазоне, кажется небольшим, то циферблат можно повернуть вниз на меньший диапазон.

Меры предосторожности

Никогда не измеряйте сопротивление в цепи, находящейся под напряжением, т. Е. Цепи, на которую подано питание.

Измерение сопротивления

Приложите наконечники щупов мультиметра к измеряемому сопротивлению и прочтите значение сопротивления на дисплее мультиметра.

Результаты измерений

Все резисторы, измеренные на видео, имеют допуск 5%. Это означает, что номиналы резисторов могут быть на 5% больше или 5% меньше, чем заявленное значение резистора, которое вы бы прочитали при расшифровке цветового кода резистора.

Измерение высокого напряжения или «статического электричества» на вашем теле.

  тарелка
 шаг V (конденсатор)
   1 мм 1920 В
   5 мм 9600 В
   1см 19200в
   5см 95800в

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ▷ Испанский перевод

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ НА ИСПАНСКОМ ЯЗЫКЕ

Результатов: 30, Время: 0.1211

Примеры использования измеренное напряжение в предложение и их переводы

Для напряжений ≥ 600 В постоянного тока или действующего значения,
