Изодинамические излучатели: особенности конструкции и преимущества

Что такое изодинамические излучатели. Как устроены изодинамические излучатели. Какие преимущества у изодинамических излучателей по сравнению с динамическими. Где применяются изодинамические излучатели. Как самостоятельно изготовить изодинамический излучатель.

Что такое изодинамические излучатели и как они устроены

Изодинамические излучатели представляют собой особый тип электроакустических преобразователей, использующих для создания звуковых колебаний плоскую мембрану с нанесенной на нее токопроводящей дорожкой, помещенную в магнитное поле. Основными элементами конструкции изодинамического излучателя являются:

• Тонкая и легкая мембрана (обычно из майлара или другого полимерного материала)
• Плоская звуковая катушка в виде токопроводящего рисунка на мембране
• Магнитная система, создающая мощное магнитное поле

Принцип работы изодинамического излучателя основан на взаимодействии тока, протекающего по звуковой катушке, с магнитным полем. При подаче электрического сигнала мембрана начинает колебаться, создавая звуковые волны.

Преимущества изодинамических излучателей перед динамическими

По сравнению с традиционными динамическими головками изодинамические излучатели обладают рядом важных преимуществ:

• Низкие искажения звука благодаря равномерному распределению силы по всей поверхности мембраны
• Широкий частотный диапазон воспроизведения
• Высокая точность и детальность звучания
• Отличная импульсная характеристика
• Широкая диаграмма направленности

Эти особенности обусловлены конструкцией излучателя с легкой мембраной большой площади, колеблющейся как единое целое в мощном магнитном поле.

Области применения изодинамических излучателей

Благодаря своим уникальным акустическим характеристикам изодинамические излучатели нашли применение в следующих областях:

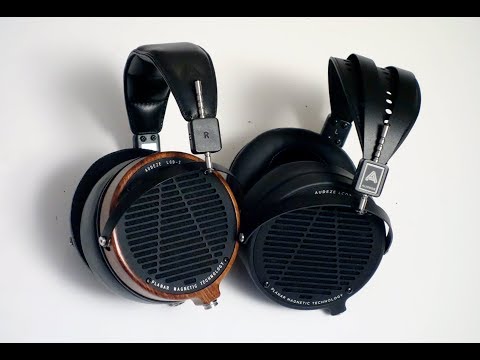

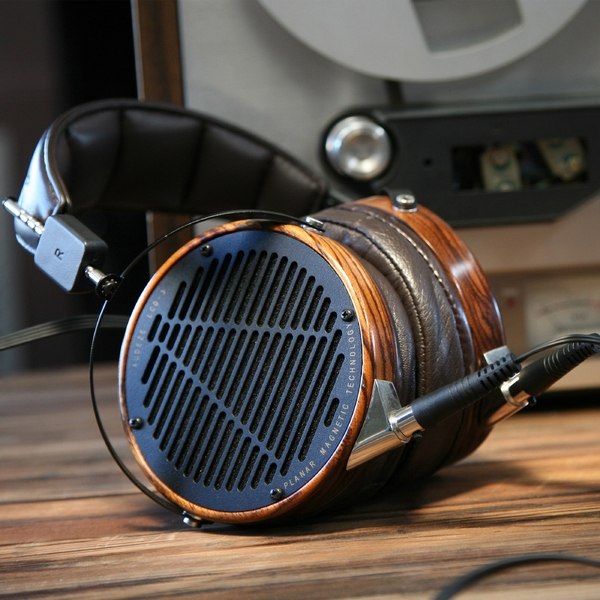

• Высококачественные наушники премиум-класса
• Профессиональные студийные мониторы
• Домашние Hi-Fi и High-End акустические системы
• Звуковые панели для телевизоров

Особенно широко изодинамические излучатели используются в наушниках, где их преимущества раскрываются наиболее полно. Многие аудиофилы считают изодинамические наушники эталоном качественного звучания.

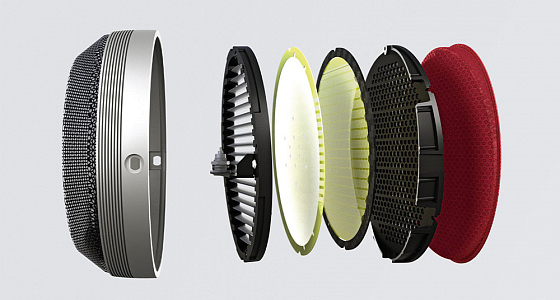

Особенности конструкции изодинамических наушников

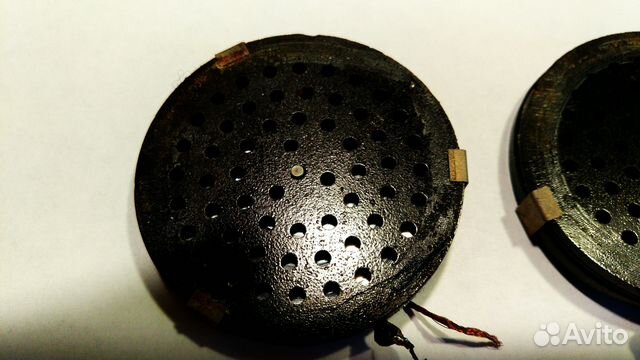

Изодинамические наушники имеют ряд конструктивных особенностей по сравнению с обычными динамическими моделями:

• Большая площадь излучающей поверхности (до нескольких десятков см²)
• Открытое акустическое оформление для лучшего звучания
• Мощная магнитная система, часто на основе неодимовых магнитов
• Относительно низкая чувствительность, требующая мощного усилителя
• Плоская частотная характеристика в широком диапазоне

Благодаря этим особенностям изодинамические наушники способны обеспечить исключительно детальное, прозрачное и естественное звучание, максимально приближенное к оригинальному исполнению.

Технология изготовления изодинамических излучателей

Производство качественных изодинамических излучателей — сложный технологический процесс, включающий следующие основные этапы:

1. Изготовление тонкой полимерной мембраны с высокой прочностью
2. Нанесение на мембрану токопроводящего рисунка методом фотолитографии или трафаретной печати
3. Сборка магнитной системы из множества мощных неодимовых магнитов
4. Точное позиционирование мембраны относительно магнитов
5. Настройка и оптимизация параметров излучателя

Ключевую роль играет правильный расчет топологии токопроводящих дорожек на мембране и конфигурации магнитной системы. От этого зависят основные характеристики излучателя.

Самостоятельное изготовление изодинамического излучателя

Несмотря на сложность промышленного производства, энтузиасты могут самостоятельно изготовить простой изодинамический излучатель. Для этого потребуется:

• Тонкая полиэтилентерефталатная пленка толщиной 6-12 мкм
• Медная фольга для создания звуковой катушки
• Неодимовые магниты для магнитной системы
• Перфорированные стальные пластины для крепления магнитов

Процесс изготовления включает следующие этапы:

1. Разметка и вырезание мембраны нужного размера
2. Нанесение рисунка катушки на мембрану с помощью фольги
3. Сборка магнитной системы на перфорированных пластинах
4. Натяжение мембраны и ее крепление между магнитами
5. Подключение проводов и настройка излучателя

Хотя самодельный излучатель будет уступать по характеристикам профессиональным моделям, он позволит понять принцип работы и особенности изодинамической технологии.

Перспективы развития изодинамических излучателей

Несмотря на то, что изодинамическая технология известна уже несколько десятилетий, она продолжает активно развиваться. Основные направления совершенствования изодинамических излучателей включают:

• Разработку новых магнитных материалов с улучшенными характеристиками
• Оптимизацию топологии токопроводящих дорожек на мембране
• Применение новых полимерных материалов для мембран
• Совершенствование методов компьютерного моделирования излучателей
• Внедрение технологий 3D-печати при производстве

Эти инновации позволяют постоянно улучшать характеристики изодинамических излучателей, расширяя сферу их применения в аудиотехнике высокого класса.

Самодельные изодинамические излучатели на базе головок 10ГИ-1

Радиолюбителям предлагается описание конструкции изодинамического излучателя для воспроизведения музыкальных сигналов в области средних и высоких частот.

Вместе с этими излучателями автор установил в самодельную АС группу динамических головок с лёгкими диффузорами, используя их в полосе НЧ. Для самых высоких частот автор предпочёл использовать также самодельные ленточные излучатели, конструкция которых представлена им ранее в «Радио», 2012 г., № 12.

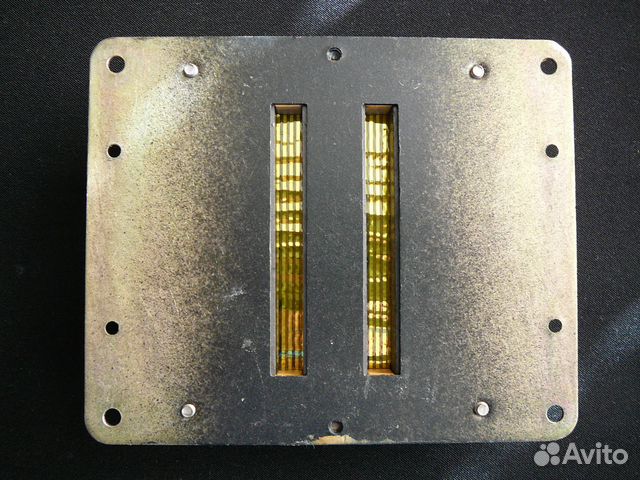

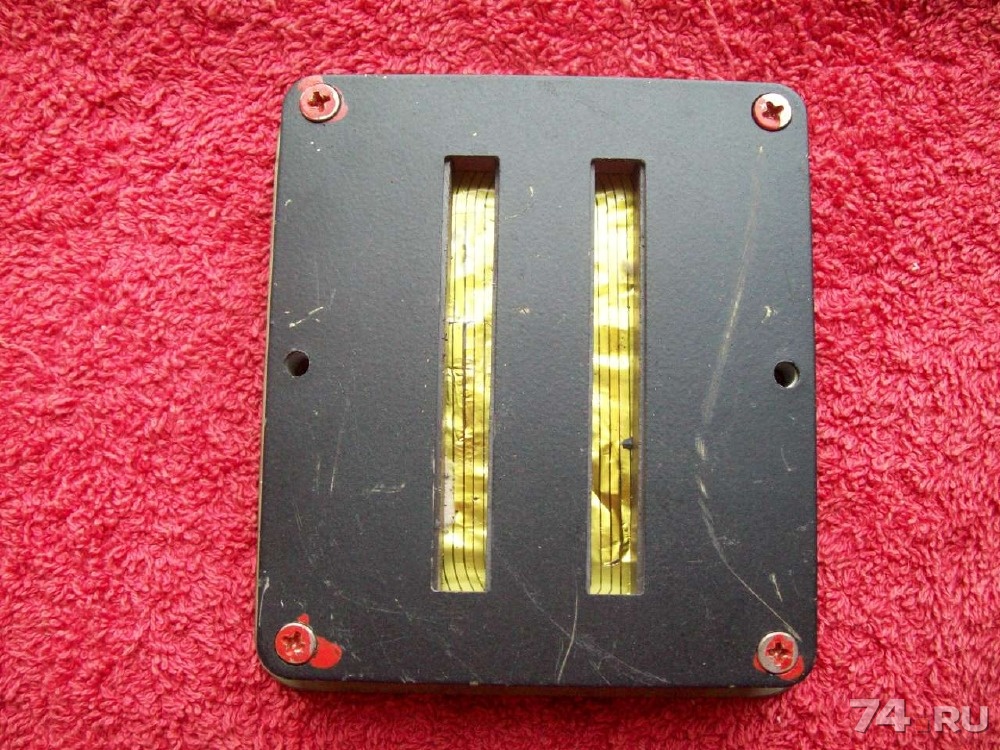

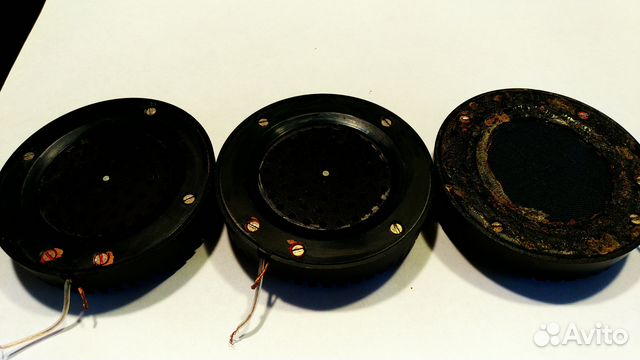

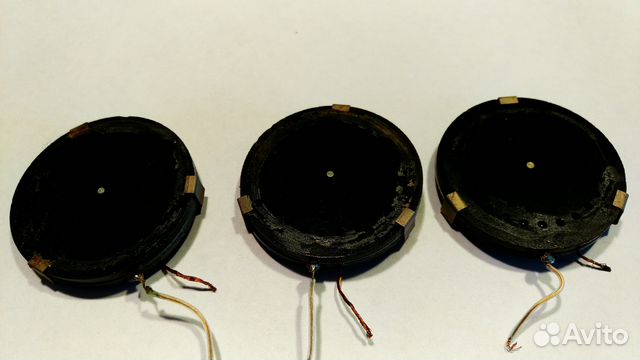

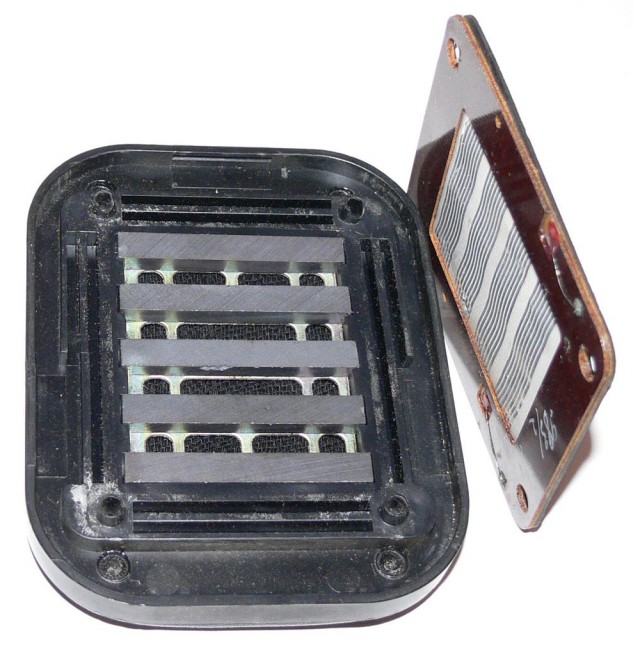

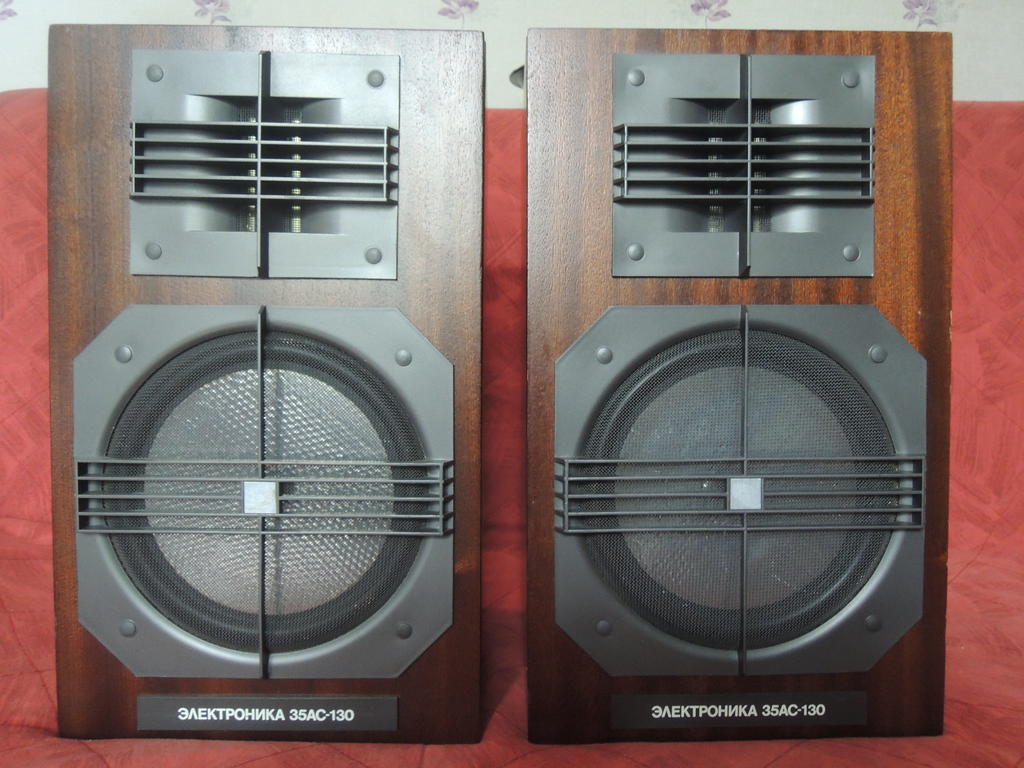

Наверное, многим радиолюбителям знакомы отечественные изодинамические головки 10ГИ-1, предназначенные для качественного воспроизведения ВЧ-составляющих звукового сигнала.

В конструкции изодинамических излучателей плоская катушка-мембрана передаёт электромеханические колебания в воздушную среду «без посредника» в виде узора, воспроизводя более точно фронты звуковых сигналов, в которых заключена важная часть музыкальной информации (тембра).

Считается, что любой нетрадиционный излучатель звука сделать сложно, но в журнале «Радио» уже приводились примеры «домашнего» изготовления электростатических [1, 2] и ленточных [3] излучателей звука. Изодинамические головки также можно собрать самостоятельно [4].

Изготовление описанных ниже изодинамических головок преследовало цель не только повторить хорошую ранее выпускавшуюся конструкцию, но и по возможности сместить нижнюю границу рабочей полосы частот, чтобы захватить и полосу средних частот. Для снижения границы потребовалось расширить зазор между магнитами, чтобы увеличить свободный ход мембраны. Применение вместо ферритовых более сильных неодимовых магнитов скомпенсировало последствия уменьшения магнитного потока.

Для повторения описанной ниже конструкции потребуются 12 стержневых магнитов размерами 50x10x5 мм (в каждом излучателе). Мембраны с плоскими катушками можно заказать в СПБ ООО «Диффузор» (ремкомплект 10ГИ-1-16 с сопротивлением катушки 16 Ом!) или изготовить самостоятельно по технологиям, описанным в соответствующих ветках специализированных интернет-ресурсов (форумов).

На рис. 1 представлена рассматриваемая конструкция в развёрнутом виде.

Рис. 1. Конструкция в развёрнутом виде



На рис. 2 показан вид на конструкцию сверху. Здесь на два перфорированных стальных листа толщиной 2 мм наклеены три ряда стержневых магнитов с указанной полярностью.

Рис. 2. Вид на конструкцию сверху



По двум краям каждого листа (рис. 3) закреплены стальные прутки квадратного сечения 10×10 мм. В них и в перфорированных листах просверлены отверстия, через которые проходят четыре шпильки, скрепляющие при окончательной сборке обе половинки магнитной системы.

Рис. 3. Параметры конструкции



На фото рис. 4 видна подготовка (обрезка) мембраны с плоской катушкой. Внешнюю часть основы в том месте, где заканчивается печатный рисунок катушки, удаляют.

Рис. 4. Подготовка (обрезка) мембраны с плоской катушкой



Затем с помощью закреплённых на валах шестерён (например, от старых принтеров) проводится гофрирование мембраны (рис. 5). Полученная форма позволяет без проблем закрепить мембрану между магнитными системами, не ограничивая при этом её свободный ход.

Рис. 5. Гофрирование мембраны



Перед приклеиванием мембраны на одной из половинок магнитной системы необходимо расположить, как показано на фото рис. 6, три демпфирующие прокладки из тонкого файбера (материал-утеплитель для одежды).

Рис. 6. Демпфирующие прокладки из тонкого файбера



Боковые прокладки должны немного касаться краёв мембраны, но не перекрывать всей поверхности излучения. Средняя демпфирующая полоска должна приходиться на широкую центральную проводящую дорожку.

После приклеивания плёнки и припаивания токоподводящих проводников к медным лепесткам-выводам (фото на рис. 7) образуется фронтальная половина необходимой конструкции.

Рис. 7. Фронтальная половина



Затем сверху аккуратно укладывают ещё один слой тонкого файбера, закрывающего всю тыльную часть поверхности (фото на рис. 8). Таким образом формируются «центровка» и фактические воздушные зазоры между магнитной системой и мембраной с катушкой.

Рис. 8. Ещё один слой тонкого файбера



Применение демпфирующих прокладок устраняет резонансы мембраны и позволяет получить чистый звук на частотах выше 450 Гц.

Далее в рамку продевают шпильки, и на них надевают вторую часть магнитной системы. Чтобы не повредить нежную мембрану случайным хаотичным слипанием частей, верхнюю половину конструкции сначала фиксируют только одной шпилькой при максимальном
разведении половин конструкции друг от друга (рис. 9).

Рис. 9. Монтаж конструкции



Шпильку наживляют гайкой на пару оборотов, затем обе половины магнитной системы поворачивают до совмещения остальных крепёжных отверстий, контролируя прохождение зон «слипания» магнитов. Наживлённая шпилька не позволит уйти половинам в неконтролируемое «слипание» при повороте. При правильно «сфазированных» магнитах собранные половины конструкции должны проявлять взаимно отталкивающую силу.

Фиксацию производят на оставшиеся шпильки, затем конструкцию равномерно стягивают (фото на рис. 10). В фиксируемом при сборке положении магнитной системы противоположно расположенные магниты создают силовые линии магнитного поля, направленные вдоль плоскости катушки и мембраны.

Рис. 10. Сборка конструкции



Готовая конструкция, показанная на фото рис. 11, изготовлена в двух экземплярах и в настоящий момент используется в составе трёхполосной АС (фото на рис. 12) в качестве СЧ-излучателей с полосой рабочих частот 800 Гц…10 кГц. Головки подключены через фильтры первого порядка, которые обеспечивают минимальные переходные и фазовые искажения.

Рис. 11. Готовая конструкция



Рис. 12. Готовая конструкция



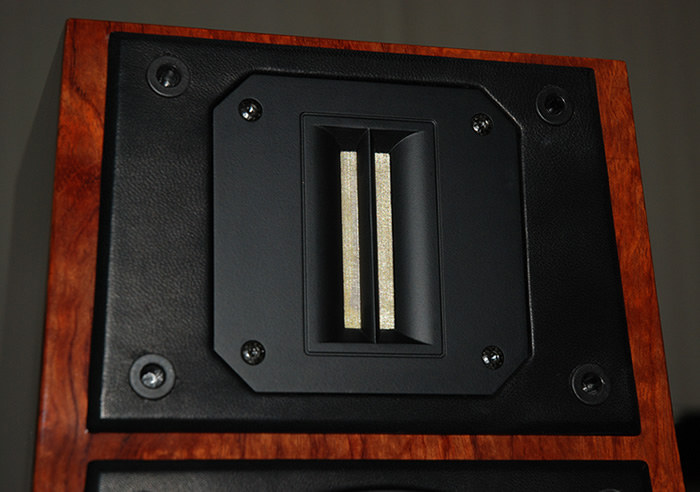

В качестве ВЧ-излучателей используются самодельные ленточные динамические головки, принцип работы которых описан в [2], но более простой конструкции.

Необходимость использования дополнительных ВЧ-излучателей обусловлена спадом звукового давления изодинамического излучателя на частотах выше 10 кГц. Причина недостаточного звукового давления в этой области, возможно, обусловлена малой площадью апертуры отверстий перед передней частью излучателя, так как у оригинальной головки 10ГИ-1 фронтальная часть перед мембраной выполнена в виде открытых прямоугольных портов.

Низкочастотный групповой излучатель в каждом из каналов стереофонической АС выполнен из семи динамических головок, установленных в открытом корпусе. Динамические головки 5ГДШ-4 и 4ГД-28 (с сопротивлением звуковых катушек 4 Ом) электрически включены последовательно, как показано на схеме кроссовера на рис. 13. Такое включение позволяет получить нижнюю границу воспроизводимых частот от 52 Гц.

Рис. 13. Схема кроссовера



Использование нескольких динамических головок с лёгкой подвижной системой в виде групповых излучателей даёт возможность получить быструю реакцию и для низкочастотных сигналов. Таким образом, по мнению автора, удалось сочетать классические динамические головки с изодинамиче-скими и ленточными излучателями. Малый ход диффузоров, вследствие сильно возросшей общей площади и малой подводимой для отдельной головки мощности, предполагает и небольшие нелинейные искажения на низких частотах.

При эксплуатации подобной АС мощность, достигаемая распространёнными УМЗЧ (50. ..60 Вт на нагрузке сопротивлением 4 Ом), фактически не будет превышать 10…15 Вт.

Примечание.Гофрирование всей поверхности мембраны, видимо, не обязательно. Смещения мембраны при воспроизведении звуковых сигналов в полосе СЧ не столь велики по сравнению с формируемыми в конструкции зазорами между магнитами. Поэтому можно предположить, что гофрирование по двум краям мембраны (за пределами стержневых магнитов) обеспечит достаточную гибкость и податливость подвижной системы. Демпфирующий слой файбера в этом случае можно разместить (наклеить) только в гофрированной части мембраны.

Литература

1. Лачинян С. Изготовление электростатических громкоговорителей в любительских условиях. — Радио, 2006, № 1-3.

2. Бондаренко В. Головные электростатические телефоны. — Радио, 2015, № 9, с. 10-15.

3. Мошев С. Самодельные ленточные динамические головки. — Радио, 2012, № 12, с. 14-16.

4. Бондаренко В. Ремонт головных телефонов ТДС-7. — Радио, 2013, № 4, с. 13-15.

Автор: С. Мошев, г. Воронеж

Изодинамический излучатель

Kennerton Odin — это планарные наушники премиум-класса, каждая пара наушников собирается вручную в Санкт-Петербурге. Излучатели Odin разработаны «с нуля» и представляют собой новейшие достижения в области изготовления изодинамических драйверов. Все наушники компании Kennerton ручной сборки премиально качества. При изготовлении наушников использованы редкие породы дерева, такие, как бубинга, амарант, зебрано, высококачественная сталь и натуральная кожа. По удобству ношения наушники, несмотря на не малый вес, находятся на высоком уровне, и не малую лепту в это внесли инженеры компании, которые разработали специальный механизм регулировки.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Изодинамические наушники. Возвращение из забытья
• Изодинамический излучатель
• Изодинамические наушники
• Первый изодинамический: Wharfedale Rank ID1
• Излучатели звука. Типы и виды излучателей
• RU158852U1 — Изодинамический излучатель — Google Patents
• Изодинамический громкоговоритель
• Изодинамические излучатели PAD

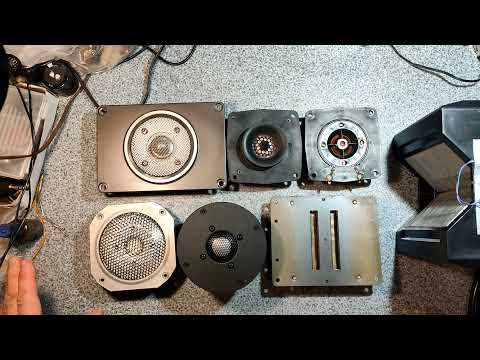

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Обзор Fountek NeoX3.0, конструкция, параметры, назначение

Изодинамические наушники. Возвращение из забытья

Это тот самый элемент конструкции, который осуществляет звуковые колебания, и от него очень сильно зависит результат звучания, что очевидно. Перепробовав десятки если не сотни вариаций топологии дорожек, сделав несколько сотен разных наушников как на своих излучателях, так и на излучателях многих уважаемых фирм, спустя примерно 8 лет!!! Сопоставив с такими же очевидными данными из школьного курса физики за 8 класс, несколько удивился.

Ещё бы… Сидишь тут, сутками чертишь и рассчитываешь поле магнитов, уже дошел до форм сечений с линиями в виде кривых второго порядка, а тут такое! Просто смотрим на любую изодинамическую мембрану и видим см. На ней в непосредственной близости друг от друга находятся параллельные дорожки с противоположным направлением тока.

Вспоминаем про электромагнитную индукцию, поминаем добрым словом Фарадея-Лоренца-Максвелла. Также вспоминаем мучения в виде борьбы с наводками, взаимным расположением проводников в схемах, ориентирование антенн, прокладку кабелей и т. Комментируя рисунок 1, разумеется, на мембрану наушников подается переменный сигнал, однако в каждый момент времени в цепи присутствуют параллельные близкорасположенные проводники с разным направлением тока.

Рисунок 1 — Направление тока в изодинамической мембране. Чем сложнее мембрана и чем больше в ней изгибов меандра, тем больше в ней и контуров тока с противоположным направлением. В цепи они складываются и возникают как минимум амплитудные искажения сигнала. Они достаточно малы, так как группы дорожек или в некоторых конструкциях одиночные дорожки разнесены на некоторое расстояние, но в сигнале неизбежно присутствуют, даже если мембрана не помещена в магнитное поле.

Идея очередной конструкции, в которой данная особенность преодолевается, состоит в том, чтобы свести к минимуму наличие близкорасположенных проводников с противоположным направлением тока.

В настоящий момент она находится в процессе патентования.

Приоритет от В основе данного излучателя лежит мембрана с особой топологией катушки, где отсутствуют мемандровые близкорасположенные изгибы проводников со сменой направления на противоположное рисунок 3.

Рисунок 3 — Направление тока в мембране безмеандрового изодинамического излучателя. Рисунок 4 — Пример топологии дорожек прототипа безмеандрового изодинамического излучателя.

Разумеется магнитная система под такую мембрану тоже своя, построенная со своими особенностями. Она может быть построена по двум базовым вариантам. Её особенность в том, что токопроводящие дорожки располагаются в просветах между рядами магнитов.

На рисунке 5 показан вариант для магнитов одинакового квадратного сечения. Возможны варианты, когда форма сечения и размер центрального магнита отличается от остальных. Также в патенте предусмотрены разные варианты сечений магнитов, отличных от квабрата или прямоугольника.

В нем дорожки находятся непосредственно под магнитами рисунок 6. Рисунок 6 — Варинат магнитной системы безмеандрового изодинамического излучателя. Результат оказался довольно интересный. Могу пока отметить пару особенностей, которые уже выявлены:. Оптимизация топологии мембраны и магнитной системы значительно сложнее, чем у традиционных конструкций. Приходится оперировать значительно большим количеством переменных.

Однако это того стоит, поскольку в удачных хорошо оптимизированных вариантах конструкции значительно меньший уровень уровень искажений и более высокая разрешающая способность, чем у традиционных конструкций, или даже на собственных конструкциях с изодинамических излучателей со сложными сечениями магнитов.

По сути это новое семество планарных излучателей. Отличия в конструкции, топологии дорожек, устройстве магнитный систем даже более значительные, чем между ортодинамикой и изодинамикой. Пару комментариев и благодарностей для истории. Спасибо Валентину Казанжи за то, предложил сотрудничество в реализации новых перспективных конструкций. Именно благодаря этому я изыскал в себе моральные возможности для доведения в кратчайшие сроки этого решения которое было в виде действующего прототипа уже года полтора до оформления в виде патента и предсерийного демо-образца.

Поэтому считаю уместным, чтобы данные излучатели в первую очередь и какое-то время эксклюзивно были предоставлены в новой продукции именно фирмы Kennerton в дизайне и итоговой конструкции их разработки. В линейке продукции Snorry излучатели нового типа вероятно тоже появятся , и будут иметь обозначение NM Non Meamdric.

Модель NM-1 скорее всего будет доступна к заказу уже к концу года. Авторская статья c Snorry Сергей Глазырин Перепечатка и использование материалов данной статьи запрещено. Главная Обзоры Статьи Отзывы. Рисунок 3 — Направление тока в мембране безмеандрового изодинамического излучателя Рисунок 4 — Пример топологии дорожек прототипа безмеандрового изодинамического излучателя Разумеется магнитная система под такую мембрану тоже своя, построенная со своими особенностями.

Рисунок 6 — Варинат магнитной системы безмеандрового изодинамического излучателя Результат оказался довольно интересный. Могу пока отметить пару особенностей, которые уже выявлены: Оптимизация топологии мембраны и магнитной системы значительно сложнее, чем у традиционных конструкций.

Пару комментариев и благодарностей для истории Спасибо Бурцеву Леониду Wagner Audio , что порекомендовал обратиться ко мне в начале года В алентину Казанжи Kennerton. Авторская статья c Snorry Сергей Глазырин Перепечатка и использование материалов данной статьи запрещено Предыдущий пост: О магнитных системах изодинамических излучателей. Контактная информация. Местоположение г. Краснодар ул. Красная E-mail info антиспам headmusic. Социальные сети. Отправить Нажимая кнопку Отправить Вы соглашаетесь с политикой конфиденциальности.

Нажимая кнопку Отправить Вы соглашаетесь с политикой конфиденциальности Отправить. Мы свяжемся с Вами как можно скорее, дождитесь пожалуйста звонка.

Изодинамический излучатель

Изодинамические наушники получили свое название благодаря используемым в них излучателях и имеют ряд особенностей по сравнению с традиционными динамическими моделями. Изодинамический излучатель называемый еще иногда планарным представляет собой тонкую мембрану, на которую нанесена плоская звуковая катушка, и помещенную в мощное магнитное поле. Таким образом, в конструкции изодинамических наушников была сделана попытка объединить преимущества электростатической легкая, быстро перемещающаяся мембрана и динамической возможность использования с любым усилителем моделей. Кроме того, мембрана в изодинамических наушниках имеет заметно большую площадь, чем диффузор даже крупного динамика, а значит, способна обеспечить более широкую звуковую картину с лучшей передачей всех нюансов. Изодинамические наушники могут быть открытыми или закрытыми, как и обычные динамические модели. Одной из особенностей наушников данного типа является относительно низкая чувствительность — это необходимо учитывать при выборе изодинамических наушников под имеющееся конкретное, в особенности, портативное устройство.

Решение не ставить трехполоску, а пойти хитрым способом заменив пищик дифузорный на изодинамический излучатель средних и высоких частот.

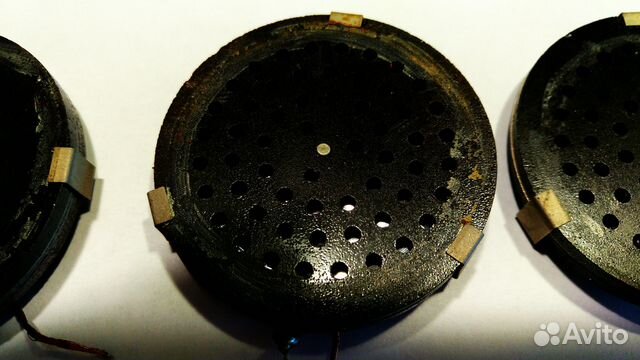

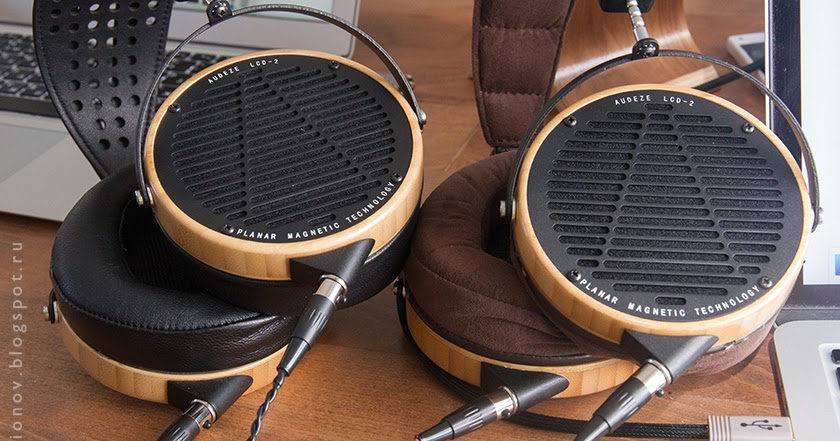

Изодинамические наушники

Давным давно, в далекой галактике в бородатые е годы не менее бородатые и многоумные аудио-инженеры в очередной раз задумались над бренностью бытия и тупиковостью дальнейшего развития наушников со стандартными динамическими излучателями. Обеспечить очередной качественный скачек уровня звучания таких излучателей с тогдашним уровнем технологий оказалось задачей практически невыполнимой. Так началась историй наушников с планарными, или же изодинамическими излучателями. Принцип, заложенный в основу изодинамических драйверов, является близким идейным родственником электростатических излучателей. Казалось бы, все то же самое. Однако на практике все обстоит несколько иначе. Дело в том, что, в отличие от электростатического родственника, здесь проводником аудио-сигнала является сама мембрана, а не решетки-статоры. Последние в таком излучателе служат лишь для создания управляемого магнитного поля. Их магнитные дорожки идеально совмещаются с таковыми на мембране. И, при колебаниях последней, могут либо создавать магнитное поле, либо не проводить ток.

Первый изодинамический: Wharfedale Rank ID1

Сложно найти более распространенный технический объект, чем наушники. Многообразие форм, цветов и дизайнерских решений порой поражает воображение. Сразу оговорюсь, что в основном буду рассматривать современное состояние рынка наушников, с небольшими экскурсами в историю вопроса, поскольку история наушников уходит корнями в век й, и достойна, пожалуй, отдельного материала. Для начала, стоит обсудить форм-факторы наушников, чтобы потом можно было делать ссылки на то, какие излучатели где применяются.

Излучатели звука звукоизлучатели , громкоговорители , телефоны , драйверы — технические устройства, предназначенные для возбуждения звуковых волн в различных средах путем преобразования электрического сигнала в энергию звукового поля. На сегодняшний день создано много различных не похожих друг на друга излучателей звука, в виду чего, их принято делить на типы и виды.

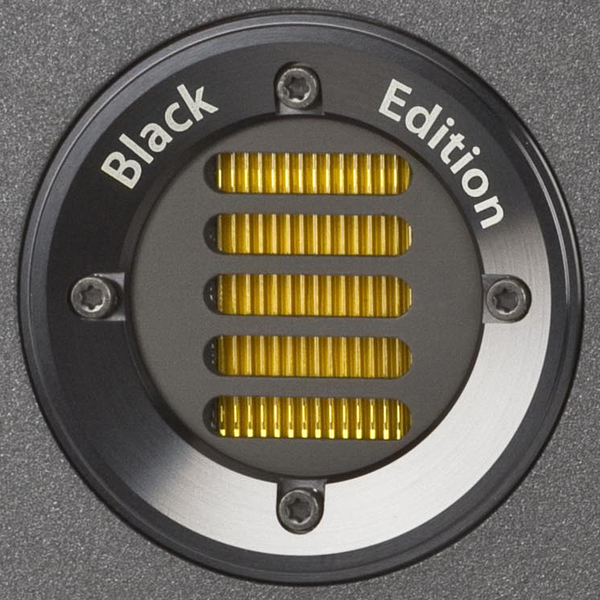

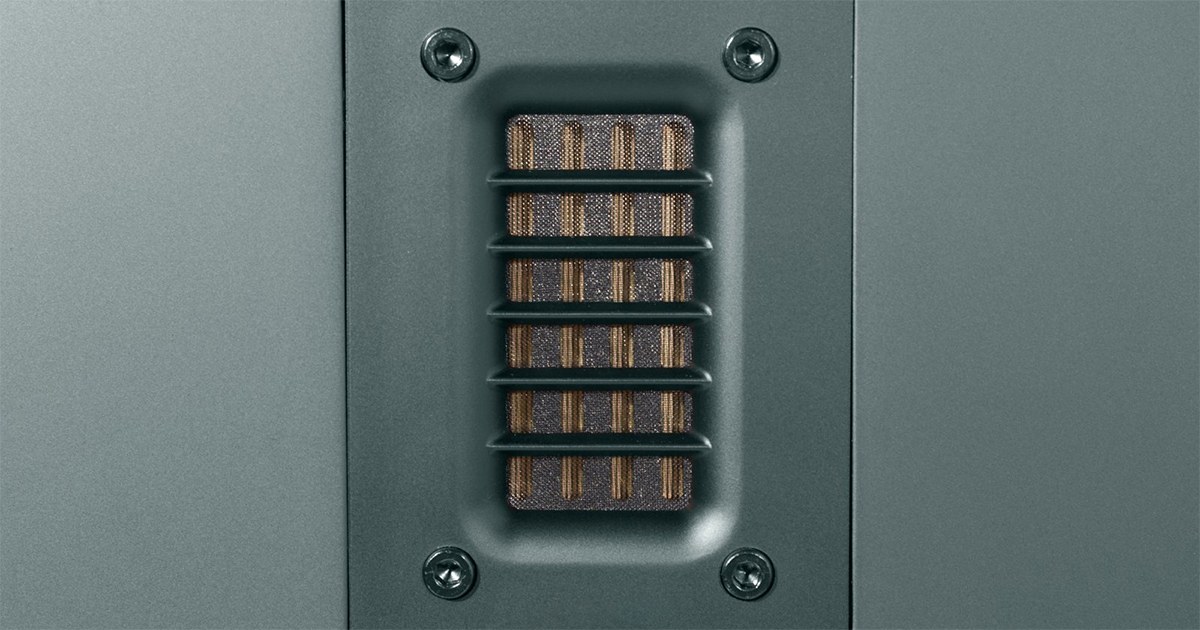

Излучатели звука. Типы и виды излучателей

После того, как мы достаточно подробно разобрались с устройством и вариантами использования динамика, стоит обратить внимание и на то, что на свете существуют другие варианты преобразования электрического сигнала в акустический. Этот планарный плоский, пленочный излучатель звука работает по тому же принципу, что и динамик: проводник с током движется в магнитном поле. Но в отличие от традиционного динамика голосовая катушка здесь фактически равномерно распределена по всей площади излучения, и вся эта излучающая поверхность находится в магнитном поле. В случае с магнитопланарным излучателем источником звука является синтетическая пленка с нанесенными на нее проводниками с током. Эта плёнка размещается в поле решетки, сделанной из магнитов. Таким образом, вся площадь плёнки оказывается в магнитном поле, и пленка излучает звук равномерно со всей поверхности.

RU158852U1 — Изодинамический излучатель — Google Patents

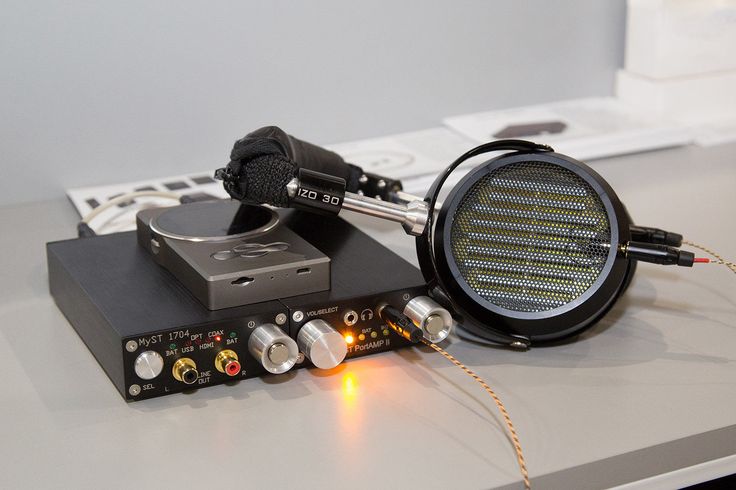

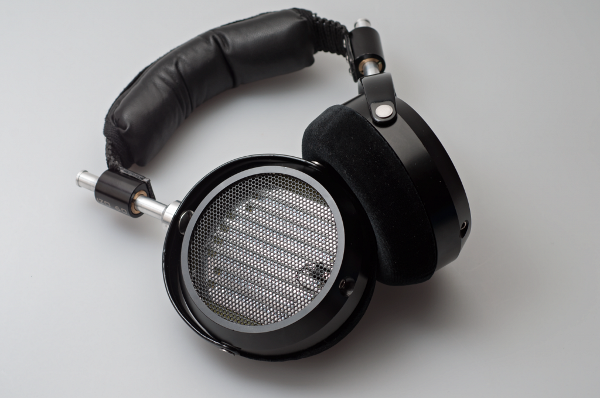

В MyST IzoPhones присутствуют многие черты «фирменного» звука присущего во многом всем продуктам бренда. Как обычно, очень много внимания было уделено атакам, скорости, разрешению наушников. Именно ради них и был выбран столь редкий, сложный в производстве и дорогой излучатель — изодинамический. Как уже упоминалось не раз, изодинамический излучатель считается, на данный момент, нами считается, само собой как наиболее оптимальный для получения качественного звука в домашних условиях относительно небольшими средствами. Он во многом схож по принципу «излучения плоскостью» с давно зарекомендовавшим себя в среде аудиофилов электростатическим излучателем.

Наушники с магнитно-планарной конструкцией излучателей, которые должны . Изодинамический излучатель может быть полностью открытым, что.

Изодинамический громкоговоритель

Чтобы гулять, тренироваться и ездить в автобусе было веселее, пригодятся наушники. Надев хорошие наушники и проходя квест или смотря фильм, можно окунуться в сюжет полностью, и при этом не мешать окружающим. Они помогут отгородиться от внешнего мира и насладиться шикарным звучанием.

Изодинамические излучатели PAD

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Ортодинамические излучатели Гаджеты Привет всем. Хочу рассказать немного про нестандартные излучатели.

Заявляемая полезная модель относится к области акустических систем, в частности к изодинамическим излучателям, и предназначена для использования в акустических системах воспроизведения звука для бытовых и профессиональных целей.

Совершенство складывается из мелочей. Не секрет, что самым слабым звеном большинства портативных аудиосистем служит их последний элемент — наушники. Неудивительно, ведь любая цепь не прочнее, чем самое слабое её звено. Не так поступают настоящие любители музыки подробнее о классификации слушателей смотрите в нашей статье про арматурные наушники. Для них выбор наушников — дело не менее серьезное, чем выбор техники для воспроизведения. И выбор этот делается не из-за заявленных технических характеристик знаем мы цену этим этикеткам и не из-за отзывов в Интернет-магазинах а все мы догадываемся, откуда берутся некоторые из них , а исключительно на основании личного прослушивания десятков моделей, относящихся к категории Hi-End. Сегодня мы поговорим об одном из подвидов подобной техники — ортодинамических и изодинамических наушниках.

Вы должны включить JavaScript в вашем браузере, чтобы использовать функциональные возможности этого сайта. Цена от до грн. Тип конструкции Внутриканальные 6 Полноразмерные Тип подключения Проводные 53 Беспроводные 2.

Изодинамические излучатели

Акустической системой называется громкоговоритель, предназначенный для использования в качестве функционального звена в бытовой радиоэлектронной аппаратуре [5]. Под громкоговорителем понимается устройство для эффективного излучения звука в окружающее пространство в воздушной среде, содержащее одну или несколько головок громкоговорителей, при наличии акустического оформления, электрических устройств фильтры, трансформаторы, регуляторы и т. В соответствии с определением Международного электротехнического словаря МЭК 50 термин громкоговоритель может применяться как к акустической системе , так и к одиночному громкоговорителю, который в отечественных стандартах называется головкой громкоговорителя ГГ. Однако в технической литературе термин громкоговоритель обычно применяется к одиночным громкоговорителям, а многололосные системы в зависимости от их назначения называются акустические системы , звуковые колонки и т. Акустические системы, встроенные в корпус радиоэлектронной аппаратуры телевизор, магнитофон, приемник , называются встроенными ; акустические системы, конструктивно не связанные с используемой аппаратурой, называются выносными.

Поиск данных по Вашему запросу:

Изодинамические излучатели

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• RU158852U1 — Изодинамический излучатель — Google Patents
• NEO8 BG планарные изодинамические сч-вч излучатели
• Оптимальный выбор для прослушивания музыки
• Изодинамические наушники: принцип работы и особенности
• Излучатели звука. Типы и виды излучателей
• Изодинамический громкоговоритель
• Самодельные изодинамические излучатели на мембранах 10ГИ и 3-х полосная АС с ними
• Изодинамические наушники что это такое

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Изодинамические наушники. Почему встречаются так редко?

RU158852U1 — Изодинамический излучатель — Google Patents

Сложно найти более распространенный технический объект, чем наушники. Многообразие форм, цветов и дизайнерских решений порой поражает воображение. Сразу оговорюсь, что в основном буду рассматривать современное состояние рынка наушников, с небольшими экскурсами в историю вопроса, поскольку история наушников уходит корнями в век й, и достойна, пожалуй, отдельного материала.

Для начала, стоит обсудить форм-факторы наушников, чтобы потом можно было делать ссылки на то, какие излучатели где применяются. В английском языке все гораздо проще, там основные форм-факторы разделены названиями. Наушники, надевающиеся на голову, называются headphones, вставляющиеся в слуховой проход — earphones, вкладыши типа стандартных Apple-овских — earbuds.

Также есть термины для разделения двух категорий headphones: circumaural — наушники, амбушюры которых охватывают ухо целиком, supra-aural — накладные наушники, у которых амбушюры выполнены обычно в виде подушечек, прижимающихся к ушам. В русском языке такого порядка нет, и поэтому наблюдается сильный разброд и шатание.

Поскольку в данной статье надо четко отделять полноразмерные наушники от внутриканальных, то я так и буду их называть, делая при необходимости оговорки. Самая популярная схема излучателей, использующихся в наушниках — это всем известные динамические излучатели с подвижной катушкой. Схема работы достаточно проста. К корпусу наушника неподвижно крепится постоянный магнит, создающий статическое магнитное поле. Обычно в откровенно дешевых наушниках используют ферритовые магниты, в большинстве моделей среднего и высокого уровня нормой стало использовать неодимовые хотя некоторые производители до сих пор подчеркивают неодимовые магниты как некую выдающуюся особенность своих моделей.

В статическом магнитном поле находится катушка из провода, по которому проходит переменный ток, промодулированный звуковым сигналом. Изменение тока в проводнике приводит к изменению электромагнитного поля, окружающего его. В свою очередь, взаимодействие двух магнитных полей постоянного от магнита и переменного от катушки заставляет катушку перемещаться.

Катушка крепится к тонкой мембране, закрепленной на эластичном подвесе, и движение катушки вызывает вибрацию мембраны, которая передается по воздуху и воспринимается нами как звук. Мембраны изготавливают из разного материала, и это, безусловно, влияет на звук. В дешевых наушниках используются разные синтетические полимерные пленки, в решениях дороже очень популярен майлар, целлюлоза и другие материалы.

В некоторых топовых моделях наушников используется титан, хотя сейчас уже есть FATi , предлагающие динамики с титановой мембраной по доступной цене. Вот пример типичного динамического излучателя наушников. Эта схема с минимальными изменениями используется практически во всех современных наушниках любых форм-факторов, хотя встречаются порой и удивительные представители семейства.

Например, AKG K, по сути являющиеся не наушниками, а двумя маленькими колонками, подвешиваемыми на голову. Благодаря подвесу, их можно поворачивать относительно ушей, регулируя виртуальную сцену, а в силу использованных излучателей — для их раскачивания требуется полноценный усилитель для акустических систем. Сейчас уже эти наушники сняты с производства, но на вторичном рынке продаются по цене около долларов.

Несмотря на широкую распространенность, динамические излучатели обладают целым рядом недостатков. Первый из них — невысокая порой скорость реакции на изменение звука, особенно в области низких частот. Особенно это характерно для наушников-вставок и вкладышей. Так как там используются излучатели диаметром от 4 мм и где-то до 14 обычно от 7 до 10 , заставить такую мембрану одинаково хорошо играть и низкие частоты, и высокие — очень тяжело. Так же страдают излучатели подобной конструкции из-за неравномерности магнитного поля, в котором движется катушка, да и сама мембрана с ее подвесом — тоже в реальном мире добавляет звуку неравномерности и непредсказуемости.

Наконец еще один фактор — достаточно большие линейные размеры динамических излучателей. Как ни крути — сделать компактной круглую мембрану не выйдет. Попыткой решить все эти проблемы стало появление излучателей со сбалансированным уравновешенным якорем. Изобретены эти излучатели были в х годах прошлого века, и из-за небольшого размера практически сразу стали использоваться в медицине для слухопротезирования.

Устройство этих излучателей достаточно просто. Как несложно догадаться из названия, в их основе лежит П-образная пластина-якорь с катушкой, расположенной на ее оси. Эта пластина подвешена уравновешена в магнитном поле таким образом, что может вращаться в нем. Дальше все просто: звуковой сигнал подводится к катушке, возникает магнитное поле, якорь отклоняется от своего обычного положения.

Через соединение движение якоря передается на мембрану, которая и дает звук. Такая схема обеспечивает сразу несколько преимуществ. Во-первых, она компактна, якорные излучатели выполняются в очень маленьком корпусе, закрытом со всех сторон, кроме небольшого звуковода.

Благодаря этому, наушники с такими излучателями можно делать очень маленькими и использовать несколько излучателей в одном наушнике про это ниже. Кроме этого, за счет закрытой конструкции звук таких излучателей меньше зависит от формы и материалов корпуса наушников.

Во-вторых, арматуры избавлены от искажений, вызванных формой диффузора из-за большой массы самого якоря.

Таким образом, эти излучатели обходят аналогичные динамические в чувствительности, громкости и четкости звука. Также обычно хотя не всегда арматурки обладают более ровной АЧХ. Производители преодолевают это разными способами. Некоторые тюнингуют излучатели, добиваясь максимального диапазона например, одни из признанных лидеров рынка слухопротезирования Phonak с их линейкой наушников Audeo. Другие производители комбинируют в одном наушнике сразу несколько излучателей, отвечающих за разные участки частотного диапазона.

Эту задачу упрощают и производители самих излучателей, выпуская сдвоенные модели в одном корпусе. Гонка вооружений достигла уже невероятных высот, и сейчас есть модели наушников с 4 драйверами на одно ухо Sony, Westone, и другие , а в кастомных наушниках, изготавливаемых по слепкам ушей, так и вообще есть популярные модели от 6 до 10 драйверов.

Кстати, про кастомные многодрайверные наушники я писал обзор на AppleInsider. Последнее время многие компании выпускают гибридные наушники, в которых динамический излучатель для низких частот сочетается с арматурным для среднего и высокочастотных диапазонов.

Я слушал пока только одну модель, но, стоит признать, результаты интересные. В наушниках часто бывает так, что все новое — это хорошо забытое старое. Лет 30 назад они были очень популярны, даже в СССР выпускались несколько моделей с такими излучателями под маркой ТДС, которые сейчас любители качественного звука ищут и реставрируют. Принцип работы и изо- и ортодинамических моделей одинаков, отличается только формой самого излучателя.

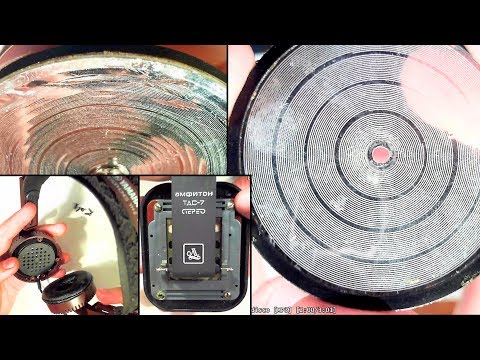

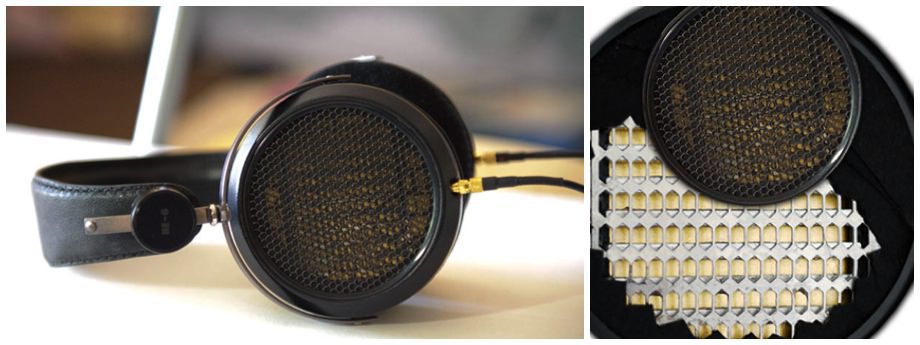

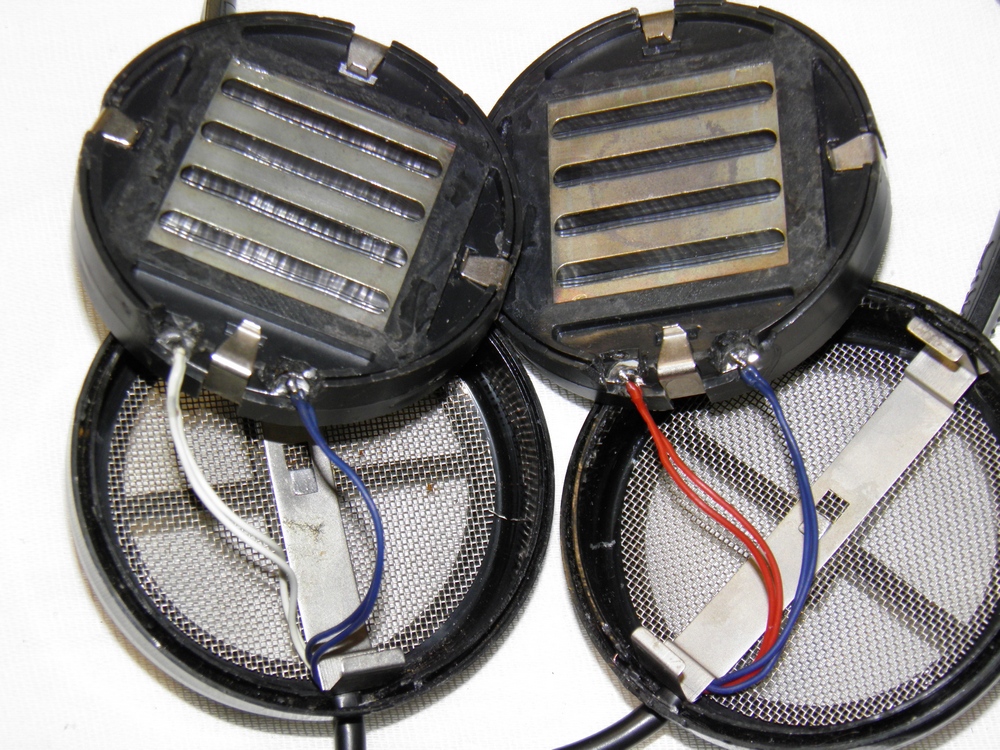

На тонкую мембрану наносится токопроводящая спираль-пленка, сама мембрана размещается между двух магнитных решеток. Дальше все традиционно — на спираль подается ток, электромагнитное поле катушки взаимодействует с полем магнитов, мембрана колеблется, получается звук.

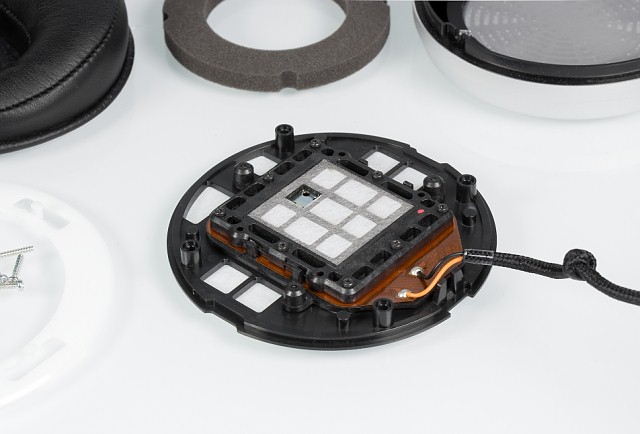

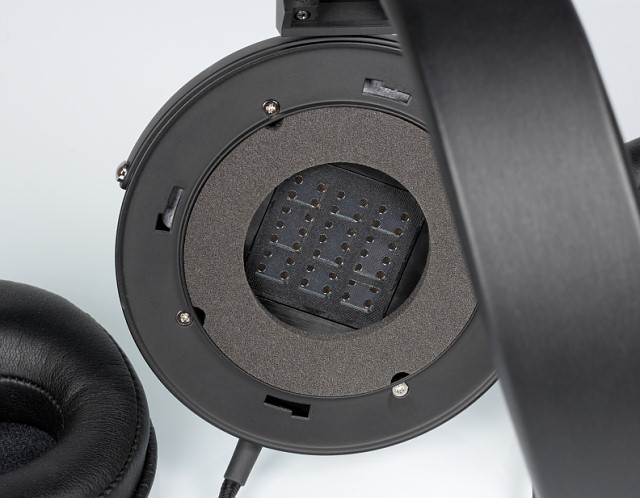

Вот мембрана одной из самых популярных моделей изодинамических наушников — Fostex T50RP. Ортодинамические излучатели работают по тому же принципу, но имеют круглую форму.

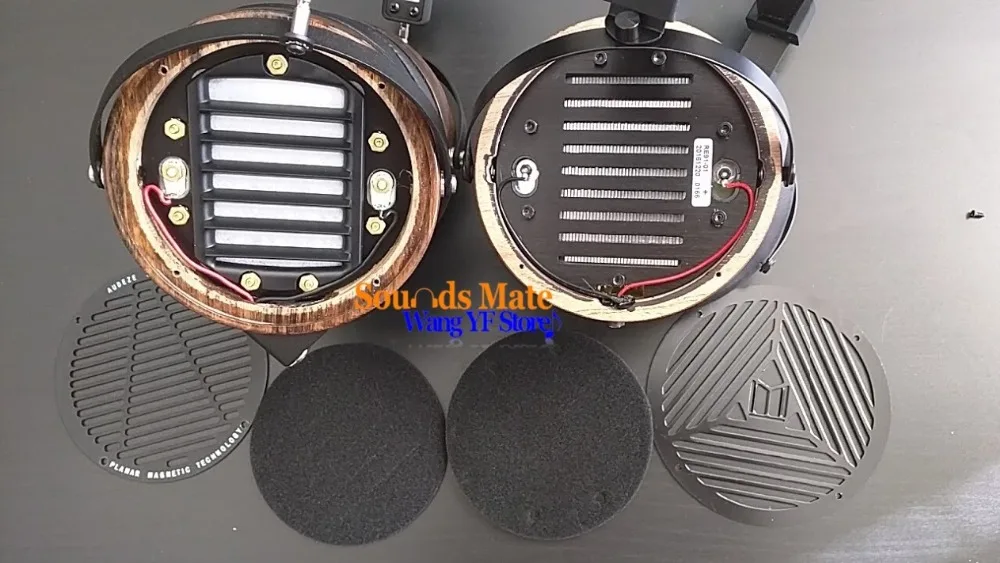

В целом, изодинамические наушники отличаются более высоким уровнем детальности, но обычно требуют хорошего усилителя для раскрытия их возможностей. Еще один малоизвестный тип излучателей — электростатические. Юмор ситуации в том, что появились первые такие модели еще в х годах 19 века, но поскольку способов электрического воспроизведения сигналов тогда еще не было, то использовались они в основном для опытов с ультразвуком.

Мощные магниты тогда еще делать не научились, поэтому технология электростатов давала лучшие результаты по сравнению с динамическими излучателями. Уже в начале 20 века, с появлением ламповых усилителей стали появляться первые электростатические системы воспроизведения звука, использовавшиеся для озвучивания кинотеатров.

С появлением нормальных ферромагнетиков, динамические излучатели вырвались вперед, так как для электростатики нужна очень тонкая мембрана, которую было невозможно производить в то время. Возвращаться в широкое использование электростаты стали где-то с х годов, в основном в виде больших акустических систем. В году, японская компания Stax выпустила свою первую модель электростатических наушников SR-1, и в настоящее время Stax и электростатические наушники стали почти синонимами, хотя электростаты выпускают и другие компании, среди них Koss, AKG и Sennheiser их система Sennheiser Orpheus стоит нездоровых 12 долларов.

Как работает этот шедевр аудиофильской промышленности? Мембрана из тончайшего полимера располагается между двумя электродами-сетками, покрытыми изолирующим лаком. На эти электроды подается звуковой сигнал, правда, в отличие от других видов излучателей — с очень большим напряжением от до вольт , возникает электрическое поле, которое вызывает колебания мембраны.

Через отверстия в электродах звук выходит наружу. Электростатические наушники дороги некоторые — просто нереально , требуют специального оборудования и не рассчитаны на портативное использование хотя есть исключения. Взамен они обладают большим динамическим диапазоном: от 20 Гц до 20 КГц, и даже больше, очень ровной АЧХ, малыми искажениями, особенно в области ВЧ, где остальные наушники не так хороши, и массой других достоинств.

Вот основные типы излучателей, используемые в современных наушниках. Не попали в рассмотрение некоторые экзотичные решения типа плазменных излучателей, пьезоэлектрики и ряда других, но они, пожалуй, достойны отдельного рассмотрения, если я соберу достаточно материала про них. Для отправки комментария вы должны авторизоваться или зарегистрироваться. Метки: Sennheiser , Звук , Наушники. Высший разум рекомендует:. Показать 18 комментариев Оставить свой.

Новый комментарий Для отправки комментария вы должны авторизоваться или зарегистрироваться. Новости партнеров. О проекте Реклама. Продвижение — Sawinyh.

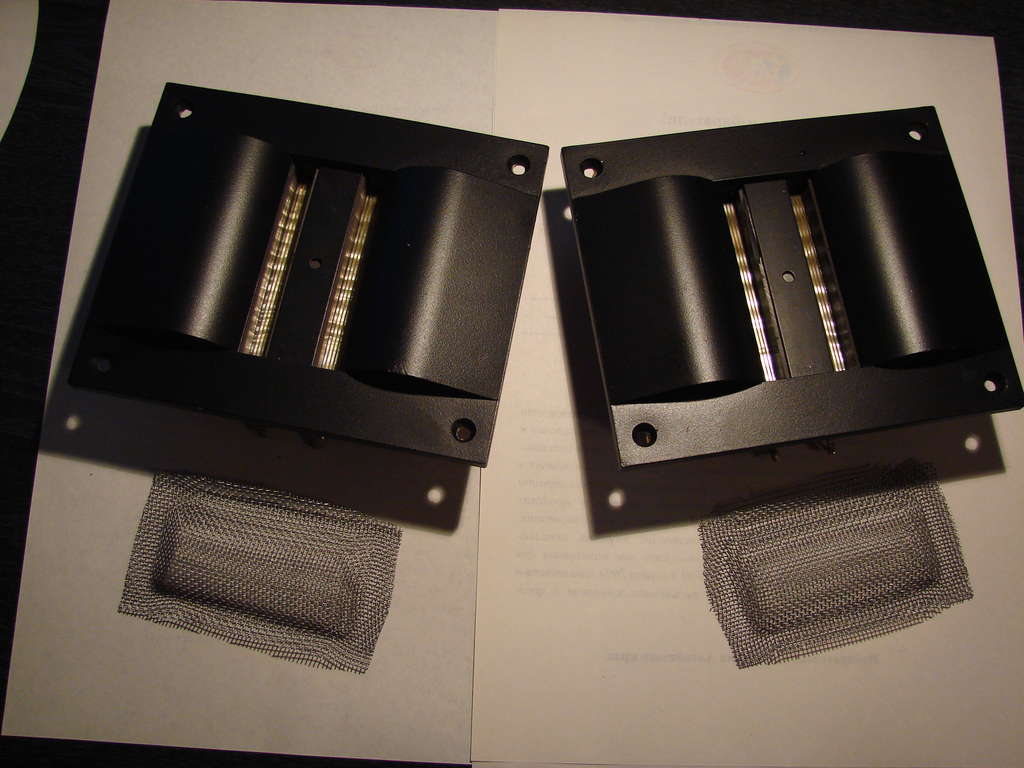

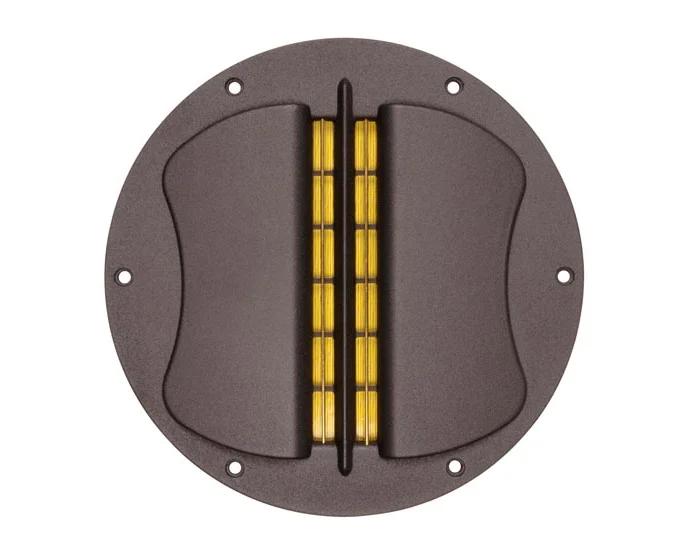

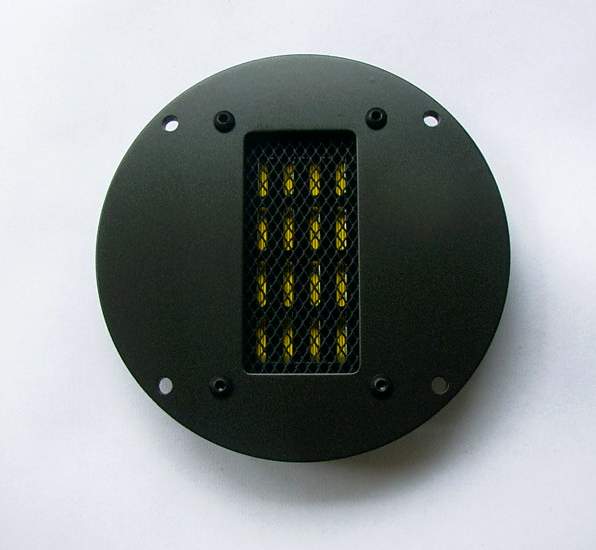

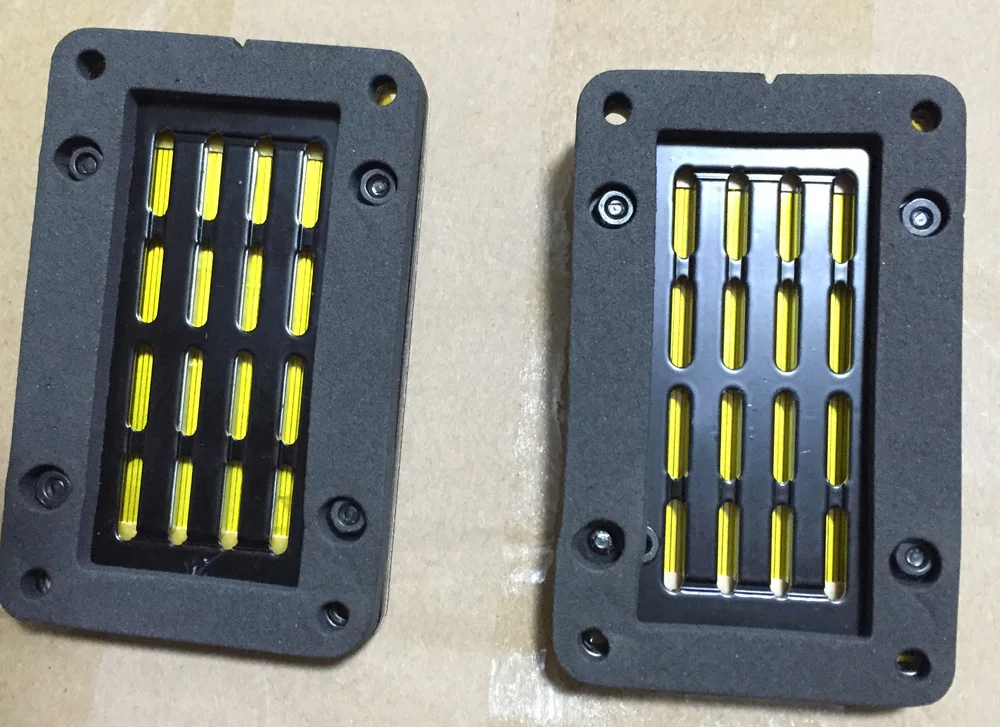

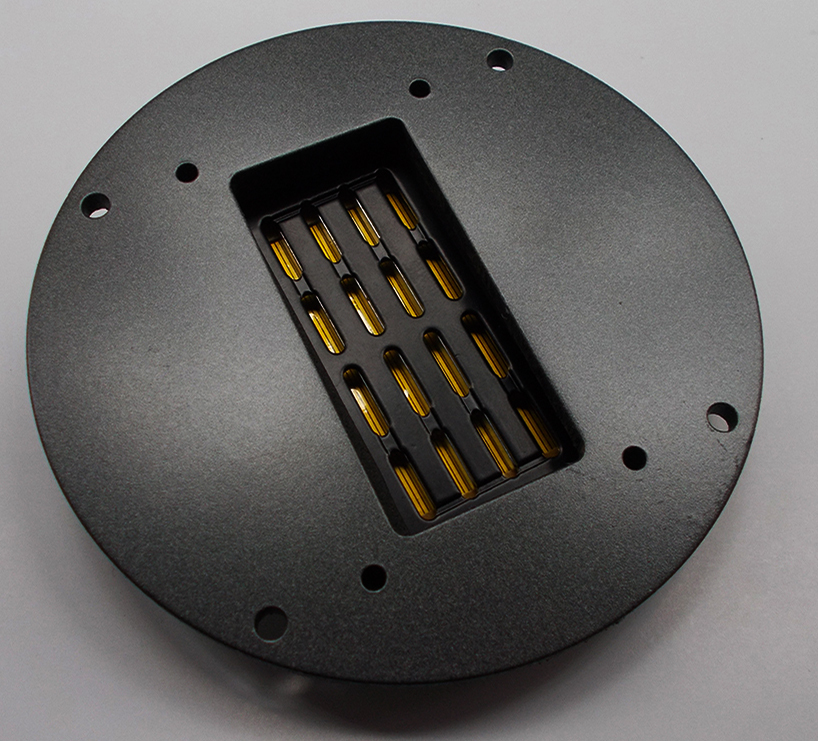

NEO8 BG планарные изодинамические сч-вч излучатели

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Ортодинамические излучатели Гаджеты Привет всем.

Решение не ставить трехполоску, а пойти хитрым способом заменив пищик дифузорный на изодинамический излучатель средних и высоких частот.

Оптимальный выбор для прослушивания музыки

Не так давно произошло событие, которое, в силу его значимости, достойно особого упоминания. Начались продажи первых наушников на основе излучателей, производимых в России. И первыми в данном случае стала компания MyST , разработавшая три модели накладных наушников с изодинамическим излучателем. Про саму компанию я уже рассказывал в обзорах их наушников Nails часть первая и часть вторая , поэтому тут расскажу именно про изодинамические модели. Как и многое другое в аудио, изодинамические излучатели были придуманы уже давно, стоит, например, отметить, что эту технологию использовали даже в некоторых советских наушниках серии ТДС, выпускавшихся еще в е годы прошлого века. Последние же годы наблюдается возврат к этой технологии, в первую очередь благодаря усилиям компаний HiFiMan , Audeze и Fostex. Как работают эти излучатели?

Изодинамические наушники: принцип работы и особенности

Звук живой, открытый и очень динамичный, вовлекательный. Очень понравилась виртуальная сцена: немного на расстоянии и полукругом. Оголовье мягчайшее, сверху не давит, 6 часов легко. Открытые сидят и играют шедеврально.

Давным давно, в далекой галактике в бородатые е годы не менее бородатые и многоумные аудио-инженеры в очередной раз задумались над бренностью бытия и тупиковостью дальнейшего развития наушников со стандартными динамическими излучателями. Обеспечить очередной качественный скачек уровня звучания таких излучателей с тогдашним уровнем технологий оказалось задачей практически невыполнимой.

Излучатели звука. Типы и виды излучателей

Заявляемая полезная модель относится к области акустических систем, в частности к изодинамическим излучателям, и предназначена для использования в акустических системах воспроизведения звука для бытовых и профессиональных целей. Между пластинами помещается тонкая майларовая мембрана с нанесенными в форме меандра токопроводящими дорожками. Переменный ток, протекающий по этим дорожкам, создаем электромагнитное поле, которое взаимодействует с магнитным полем в зазоре и вызывает колебания мембраны. Основным недостатком известной конструкции является низкая плотность потока акустических волн, низкие акустические характеристики, недостаточная прочность конструкции. Токопроводящие проводники, подключенные к диафрагме, взывают, при возбуждении электрическим током, движение диафрагмы.

Изодинамический громкоговоритель

Давным давно, в далекой галактике в бородатые е годы не менее бородатые и многоумные аудио-инженеры в очередной раз задумались над бренностью бытия и тупиковостью дальнейшего развития наушников со стандартными динамическими излучателями. Обеспечить очередной качественный скачек уровня звучания таких излучателей с тогдашним уровнем технологий оказалось задачей практически невыполнимой. Так началась историй наушников с планарными, или же изодинамическими излучателями. Принцип, заложенный в основу изодинамических драйверов, является близким идейным родственником электростатических излучателей. Казалось бы, все то же самое. Однако на практике все обстоит несколько иначе.

Отличной альтернативой стали изодинамические и ортодинамические излучатели, требующие невысокого уровня напряжения и.

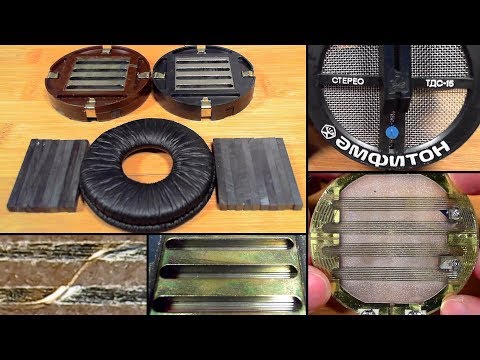

Самодельные изодинамические излучатели на мембранах 10ГИ и 3-х полосная АС с ними

Изодинамические излучатели

Даташит в атаче Динамики хорошо играют, быстро, музыкально, детально, без грязи и посторонних призвуков. Замечательно строят сцену и красиво отыгрывают музыкальные нюансы в отводимом диапазоне, в моем случае от Гц и выше. При сравнении с различными винтажными и современными пищалками, в т. Сами цепочкиприлагаются к покупке.

Изодинамические наушники что это такое

ВИДЕО ПО ТЕМЕ: Обзор Oppo PM3 — Изумительные Изодинамы, эх….

Давным давно, в далекой галактике в бородатые е годы не менее бородатые и многоумные аудио-инженеры в очередной раз задумались над бренностью бытия и тупиковостью дальнейшего развития наушников со стандартными динамическими излучателями. Обеспечить очередной качественный скачек уровня звучания таких излучателей с тогдашним уровнем технологий оказалось задачей практически невыполнимой. Так началась историй наушников с планарными, или же изодинамическими излучателями. Принцип, заложенный в основу изодинамических драйверов, является близким идейным родственником электростатических излучателей.

Изодинамические наушники получили свое название благодаря используемым в них излучателях и имеют ряд особенностей по сравнению с традиционными динамическими моделями. Изодинамический излучатель называемый еще иногда планарным представляет собой тонкую мембрану, на которую нанесена плоская звуковая катушка, и помещенную в мощное магнитное поле.

Эта акустика приехала с Запада. Вернее — Захiда, так там кажуть. Львов, поняли, наверное…. Точнее, не приехала, а привезли. Образцы авангардных разработок львовской лаборатории PAD Precision Audio Device с рук на руки передали нам автор и исполнитель этих разработок. Это — два человека, а не один, на славу другого ни один не претендует.

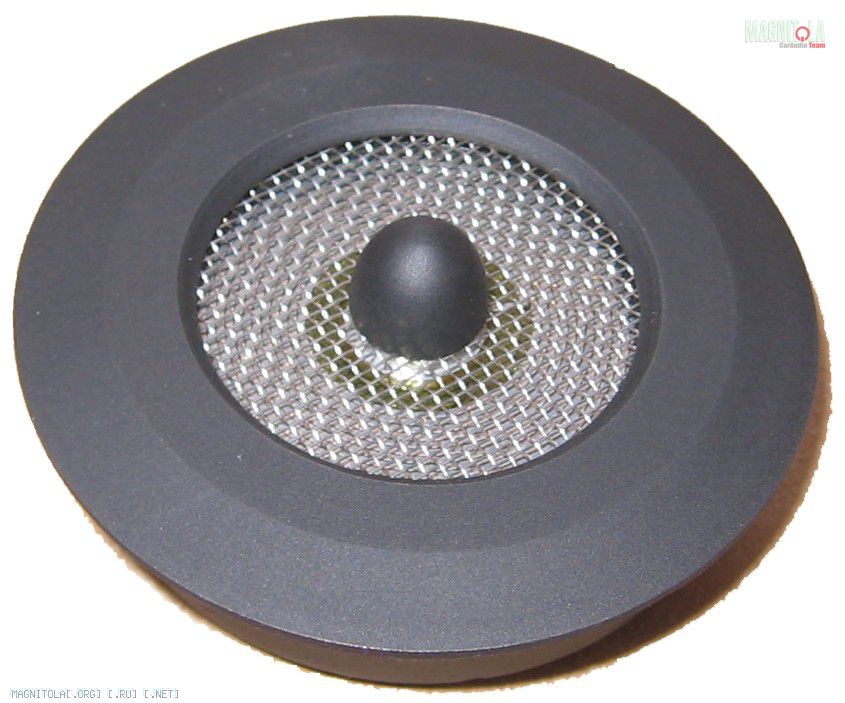

Вот и следущий этап модернизации моей аудиосистемы. Решение не ставить трехполоску, а пойти хитрым способом заменив пищик дифузорный на изодинамический излучатель средних и высоких частот Львовской лаборатории precision audio devices. Данная модель еще не имеет маркировку, поэтому в инете ее пока нет, та и вообще мало информации про изодинамику PAD. Данная лаборатория продает свои изделия в основном в Европу.

DIPTYQUE dp140 Громкоговорители — Atelier 13 Audio

Общее введение



Diptyque Audio dp140 открывает новое поколение изодинамических динамиков, разработанных Жилем Дузиеком и Эриком Пуа для самых требовательных меломанов.



Он состоит из мембраны Bass / Medium площадью 0,198 м2, работающей по запатентованному Diptyque принципу PPBM*.


Ленточный твитер TW116 установлен в развязанной панели из финской березы, профилированной для идеального рассеивания высоких частот в пространстве.



Фильтр, расположенный в основании деревянной панели, изготовлен из компонентов очень высокого качества производства Франции: воздушный дроссель большого сечения, высококачественные полипропиленовые конденсаторы с оловянной конструкцией и неиндуктивные резисторы.


Жиль Дузиех и Эрик Пуа придумали, как эта изодинамическая панель сочетает в себе эстетическую утонченность и музыкальные эмоции. Тонкое сочетание стали и финской березы делает его уникальным предметом, который никогда не выйдет из моды.


Прослушивание Diptyque dp140 — это уникальный опыт, который вас удивит. С первых презентаций этой модели слушатели были покорены прозрачностью, скоростью и исключительной амплитудой звуковой сцены, воспроизводимой этой высококачественной колонкой с уникальным дизайном.

​

​

О НАШИХ ТЕХНОЛОГИЯХ


Заботясь о качественном воспроизведении звука более 30 лет, мы слушали, сравнивали и тестировали все акустические технологии, существующие на рынке:



• электродинамика, высокая эффективность, электростатика, ленты различной формы, жесткие динамики с плоской диафрагмой… и т. д.

• Каждая из этих технологий обладает неоспоримыми качествами, но мы убеждены, что изодинамические громкоговорители, также называемые магнитостатическими, объединяют в себе самые большие преимущества и позволяют воспроизводить музыку наиболее естественно.

​


ПРЕИМУЩЕСТВА ИЗОДИНАМИЧЕСКОЙ ТЕХНОЛОГИИ



• Распространение плоской волной на большую площадь, что обеспечивает иммерсивное прослушивание без эффекта звуковой проекции.

• Дипольная операция с обеих сторон динамиков для воссоздания пространственного концерта в вашей комнате для прослушивания.

• Использование чрезвычайно тонких майларовых мембран (12 мкм) для обеспечения высокой скорости и отсутствия эффекта сопротивления.

• Тот же тип диафрагмы, что и для низких и высоких частот, все работает с одинаковой скоростью, что обеспечивает согласованность динамических характеристик по всему спектру.

• Нет коробки за динамиком; в динамике нет «коробочного звука», связанного с гудением средних частот. Тембры голосов и инструментов соблюдены на отлично

• Стабильное, сбалансированное и детальное прослушивание даже на низких уровнях громкости.

• Стандартный импеданс, не представляющий комплексной нагрузки на усилитель.

• Высокая надежность во времени, наши колонки не боятся ни пыли, ни влаги, в них нет цепи высокого напряжения.





ЭКСКЛЮЗИВНЫЕ ТЕХНОЛОГИИ DIPTYQUE



Хорошо известная любителям музыки изодинамическая технология была разработана в 1970 году в США. Благодаря нашим многочисленным тестам и экспериментам мы искали решения для улучшения этой технологии и расширения ее возможностей, в частности, для воспроизведения басов.

PPBM®: Двухтактный биполярный магнит представляет собой инновационную запатентованную архитектуру. Биполярные магниты большого сечения, изготовленные в соответствии со спецификацией, расположены спереди и сзади диафрагмы. Они позволяют поддерживать катушку (алюминиевые ленты) в постоянном магнитном поле при движении мембраны, которая таким образом отлично контролируется. Бас стал более динамичным, а переходные звуки воспроизводятся с точностью. Слушать рояль впечатляюще реалистично.


Механическая многослойная конструкция. Состоит из сборки из 3-х различных материалов: рама МДФ, тонкий войлок и штампованные листы, удерживаемые механической сварной стальной рамой. Эта структура совершенно жесткая и нерезонансная, это механический эталон, гарантирующий отсутствие окраски и уважение тембров.


Запатентованные ленточные твитеры. Лента выполнена в виде изодинамической ячейки (лавсановая пленка и алюминиевая катушка). Он движется в сильном магнитном поле, созданном из неодимовых магнитов. Эти твитеры работают в широком диапазоне частот и идеально сочетаются с изодинамическими ячейками. Простой кроссовер (6 дБ на октаву) обеспечивает идеальное слияние регистров. Высокие частоты мягкие, точные и вращаются высоко, создавая возвышенную звуковую сцену.



Итак, что говорят рецензенты?

Высококачественные обзорные экстракты

Lite Lifestyle & Technik/ Germany

Volker Frech — 16 апреля 2019 г.

. » … Atelier 13 Audio

​

Магнитостаты, как топология, вызвали большой ажиотаж на арене громкоговорителей … благодаря их открытому, прозрачному и динамичному воспроизведению. Но из-за их относительно низкой чувствительности они также в основном используются только для высоких частот.



Лишь немногие производители решаются распространить принцип поверхностного излучателя на весь звуковой преобразователь. Французский производитель Diptyque Audio специализируется именно на этом – и представляет Diptyque DP 140 тонкий, элегантный звуковой преобразователь толщиной четыре сантиметра, который является произведением искусства.



Итак, мы задались вопросом: удается ли магии магнитостата Diprtyque воспроизводить басы? … как вы прочтете позже, в этом отношении действительно есть хорошие новости.



Являются ли колонки произведением искусства?

Именно в этом духе создавались преобразователи Diptyque Audio: проект начался вскоре после рубежа тысячелетий как часть выставки современного искусства на тему звука и фотографии. За звуковую часть мероприятия отвечал эксперт по акустике Gilles Douziech — и у него появилась идея:



Он хотел подарить плоский громкоговоритель, чтобы проецировать на него изображения с выставки. Вместе со своим компаньоном Эриком Пойксом он разработал громкоговоритель требуемой площади, механически устойчивый и в то же время отвечающий высоким требованиям двух эстетов звука — вуаля:

В то время это «творение» было прототипом того, что должно было стать нынешней линейкой изодинамических громкоговорителей Diptyque. .. после 17 лет развития и «совершенства». Три модели выросли из этой долгой «фазы совершенства», и с Diptyque DP140 мы оцениваем среднюю модель в этом тесте — давайте рассмотрим подробнее: Мы давно не видели такой изящной колонки: Diptyque DP140 ручной работы напоминает Paravan своей поверхностью 140 x 50 сантиметров и глубиной корпуса всего четыре сантиметра. Этот похожий на экран экран конфиденциальности часто очень художественно оформлен и является выражением утонченного образа жизни. Таким образом, ассоциация подходит: DP140 представляет утонченную звуковую культуру. За внешний вид Paravan отвечает черная средне-низкая панель Diptyque DP140: за металлическими защитными решетками работает магнитостатическая система площадью около 0,2 кв.0003



Элегантность … с оттенком мембраны

В магнитостате колеблется тонкая пластиковая мембрана, в которую встроены проводящие дорожки. В Diptyque для этого на майлар наносится алюминий, вся толщина мембраны — скорее, «тонкость» — всего 12 микрометров!



Соответственно, чрезвычайно тонкая конструкция почти ничего не весит. Из-за этой относительной «невесомости» мембрана способна очень быстро вибрировать. Вот почему такие поверхностные излучатели могут преобразовывать звук чрезвычайно динамично и с точными импульсами. Кроме того, мембрана идеально равномерно двигается по всей своей поверхности, отсюда и название изодинамических громкоговорителей. Эта живость и точность приводят к чрезвычайно легкому, открытому, прозрачному и пространственному воспроизведению. С другой стороны, такие мембраны очень хрупкие и поэтому не особенно прочны механически. Именно поэтому они фактически используются только как твитеры. Однако Diptyque использует свой магнитостат для всего диапазона частот.



Панель мидбаса

Мембрана мидвуфера имеет толщину всего 12 микрометров и площадь чуть менее 0,2 квадратных метра. Чувствительный преобразователь звука защищен спереди и сзади металлической решеткой. Стальная рама закрывает магнитостатическую систему мидбасового динамика и его защитную решетку. Французы разработали запатентованную биполярную двухтактную магнитную систему, так что изодинамический принцип работает также с средними и низкими частотами.



Это также должно создавать мощный бас, который обычно неубедителен для панельных излучателей. Мидбасовая панель окружена металлическим каркасом. Это позволяет избежать любого обесцвечивания звука, которое происходит с обычными громкоговорителями из-за корпуса, в котором преобразователь выполняет свою работу. Эта стальная окантовка теперь удерживается распоркой из финской березовой фанеры. Это привлекательное сочетание материалов подчеркивает уникальность этой колонки. Стойка выполняет три задачи: в сочетании с арочным металлическим основанием она обеспечивает надежную фиксацию плоскопанельного громкоговорителя.



Ленточный гибрид / Твитер

Твитер представляет собой смесь магнитостата и настоящего ленточного твитера, разработанную самой Diptyque. В случае реальной ленты движется нитевидная мембрана, полностью состоящая из проводящего материала, в то время как в обычном магнитостате колеблется пластмассовая поверхность с проводящей дорожкой. Diptyque создал гибрид обоих типов, чтобы обеспечить более однородный переход от высоких частот к средним. Поскольку все диафрагмы Diptyque DP140 теперь работают по тому же принципу, а диафрагма твитера также состоит из того же тонколистового алюминиево-майларового композита, что и мидвуфер, звуковое преобразование всех частот в DP140 происходит однородно и одновременно. скорость.



Твитер смонтирован на собственной пластине акустической развязки, вставленной в стойку из березовой фанеры. Вогнутое расширение, выточенное из дерева, гарантирует, что звук направляется с обеих сторон излучения, т. е. как спереди, так и сзади. Это гарантирует идеальное распределение высоких частот в окружающем пространстве. Это, конечно же, наша тестовая комната, и здесь мы сейчас устанавливаем Diptyque DP140.

​

Строительство и монтаж

Чтобы узкие динамики стояли надежно, предварительно просовываем гнутые металлические ножки через деревянные распорки и фиксируем их по одному шурупу. Для этого потребуется рожковый ключ на 17. Винты не стоит сразу закручивать до конца, иначе вы лишаете себя возможности выровнять динамики немного вперед или назад. Два динамика должны быть абсолютно прямыми, чтобы звукопреобразующие ленты могли вибрировать без влияния наклона. Поэтому для выравнивания лучше всего использовать спиртовой уровень. Возможный боковой наклон Diptyque мы компенсируем шипами, расположенными ниже мидбасовой панели. Входящие в комплект пластины с шипами также помогают компенсировать уровень.



Мы протестировали динамики сначала с твиттерами, расположенными внутри, а затем с твитерами, расположенными снаружи. Оба варианта установки имеют свое очарование… в первом случае вы достигаете большей концентрации, во втором случае большей открытости. Мы выбрали последнее. Обязательно стоит поэкспериментировать с расстоянием до стены, так как поверхностные излучатели здесь реагируют чувствительнее, чем обычные громкоговорители.



При выравнивании по месту прослушивания мы обнаружили, что для получения стабильного и связного пространственного изображения достаточно очень небольшого угла. Но поэкспериментировать тоже стоит, так как в каждой комнате такая топология будет вести себя немного по-разному. В другой позиции мы добились большей «открытости». Мы выбираем последнее. Обязательно стоит поэкспериментировать с расстоянием до стены, так как поверхностные излучатели здесь реагируют чувствительнее, чем обычные громкоговорители.



Что-то особенное: усилители и кабели

Панели — это сложные громкоговорители, они не обязательно подходят к каждому усилителю — независимо от их ценового класса. К ним также предъявляются определенные требования по производительности из-за их несколько меньшей эффективности. Diptyque DP140 имеет относительно хорошее значение 86 децибел, но, согласно рекомендации производителя, он должен работать с усилителем мощностью не менее 60 Вт. Для кабелей также рекомендуется выбирать сигнальный проводник с очень малыми потерями.



Поэтому экспертная консультация здесь обязательна, дилер Diptyque знает, какие усилители и кабели обеспечивают стабильное воспроизведение. Для нашего теста мы выбрали комбинацию, с которой этот громкоговоритель представлен на ряде выставок HiFi: В качестве усилителя мы используем встроенный интегральный усилитель Neukomm CPA 155S (6700 евро), он обеспечивает 160 Вт на 4 Ом и 95 Вт на восемь Ом. Diptyque DP140 с импедансом шесть Ом в этом случае полностью снабжается необходимой мощностью. O2A Quintessence Ultime (2,9 евро)00) используется в качестве кабеля динамика.

​

Diptyque DP140 в действии

Интегральный усилитель Neukomm CPA 155S оказался подходящим партнером для Diptyque DP140. Чтобы играть на малой громкости, мы вставили компакт-диск, который начинается со звука колокольчика, и, пока мы все еще стоим у стойки между динамиками, мы получаем урок реализма: колокольчики звучат так реалистично. что мы убеждены, что колокол звонит с соседней церковной башни.



Эта мощность изображения является выдающимся свойством DP140, которое мы ощущаем во всех музыкальных произведениях, которые мы слышим через этот громкоговоритель. В первую очередь это относится к знаменитой «Паване» Габриэля Форе, записанной квартетом «Трейя»: четыре музыканта дают джазовую интерпретацию этой меланхоличной классической композиции с участием трубы, фортепиано, баса и барабанов. Превосходная новая перспектива, а с Diptyque еще и превосходное удовольствие от прослушивания: какая невероятная пространственность и разрешение!



DP140 создает четкое, воздушное, светлое изображение. У нас есть ощущение, что мы находимся очень, очень близко к музыкальным событиям и можем погрузиться в исполнение, как на концерте.



Прекрасная динамическая утонченность и богатство тембров

Первые же такты, в которых представлена ​​эта тема, являются откровением: барабанщик Гилберт Пэффген играет быструю, сложную ритмическую фигуру на своей тарелке райд, он точно варьировал силу ударов. а также точку на тарелке. Эта тонкая динамическая утонченность и изменяющийся звук металла великолепно воспроизводятся DP140, хотя ударная установка, как обычно, находится в задней части воображаемой сцены. В этом воспроизведении есть замечательная живость, которая распространяется на всю перкуссию, которую Паеффген очень эффективно вводит: то, что он вызывает здесь на хай-хэте, малом барабане и бас-барабане, просто великолепно, и DP140 позволяет нам почувствовать это увлечение.



Кроме того, благодаря богатству тембра фортепиано, сыгранного Питером Уотерсом, Diptyque снова оказывается хорошим индикатором качества громкоговорителя. На ум пришло слово «изобилие», потому что мы чувствовали, что оно может привести нас к неверному пути при попытке описать то, что мы переживали. Скорее, в конечном итоге мы пришли к выводу, что DP140 воспроизводил утонченный, довольно «стройный», очень очерченный звук, который мы отметили в октавных тонах Контра-суб-Контра фортепиано, а также с контрабасом Тони Оверуотер: В то время как этот динамик представляет действительно хорошую «глубину и присутствие», Diptyque никоим образом не перегружает комнату.



Частный концерт высшего класса

Мощность изображения DP 140 особенно полезна для всех произведений с вокалом. Американский певец и автор песен Ливингстон Тейлор представляет нам свою версию классической песни «Разве она не мила», он начинает песню, насвистывая мелодию. Мы снова находимся под чарами этого абсолютно реалистичного исполнения: Тейлор стоит перед нами, морщит губы и насвистывает. .. его исполнение звучит совершенно естественно и естественно, просто присутствует и живо. Так и остается, когда он тут же поет песню своим уютным теплым голосом.



Тейлор проявляет себя как одаренный артист, знающий все приемы эффективного использования голоса: легкое дыхание на первой ноте, размеренное вибрато в конце слога, увеличение и уменьшение громкости голос — и Diptyque воспроизводит каждый нюанс этого исполнения. По ходу песни к Тейлору присоединяются и поддерживают его второй гитарист, басист и перкуссионист, и мы не можем не откидываться все дальше и дальше на диван, просто расслабляясь и слушая то, что похоже на очень «частный концерт». «.



Изысканный звук

Затем DP140 доказывает свою звуковую скорость с перкуссионной группой O-Zone и их легендарным произведением «Jazz Variants». Эта яростная и разнообразная перкуссионная демонстрация разворачивается с невероятной точностью … здесь мы имеем ксилофон и маримбу, которые до сих пор не слышали с таким уровнем точности и ясности. С Diptyque вся эта пьеса представляет собой праздник прекрасной динамики … и с захватывающим дух соло барабанщика DP140 также показывает нам, что он действительно может стать деспотичным и «перейти в наступление».



В песне Марлы Глен «Цена свободы» мы переживаем замечательное «контурирование»: песня известна в первую очередь потрясающим вокалом, и можно подумать, что эмоциональные американские горки Марлы Глен были созданы, чтобы продемонстрировать превосходство Диптик.

Но этот трек тоже живет от глубокой, напористой бас-гитары. DP140 воспроизводит этот бас, но не делает его слишком широким. Здесь преобразователь тоже блистает своим утонченным звучанием, что дает нам особое музыкальное впечатление.



Заключение

Diptyque DP 140 — превосходный двухсторонний магнитостат, обладающий всеми качествами, которые вы могли бы ожидать от преобразователя Planar: он обеспечивает превосходное пространственное изображение, открытый, прозрачный звук и удивительно динамичное воспроизведение. .



С этой целью два элемента уникальной конструкции создают магию: твитер, представляющий собой смесь ленты и магнитостата, встроенный в деревянную стойку, и большой среднечастотный динамик, работающий за черными решетками. с запатентованной биполярной двухтактной магнитной системой, обеспечивающей более мощные басы. В результате бас чуть мощнее, чем обычно, но все же остается достаточно тонкоочерченным, что характерно для планарных динамиков.



При настройке требуется осторожность. Обратитесь к своему дилеру за советом по выбору усилителя и кабеля. Если все настроено правильно, Diptyque DP140 вознаградит слушателя очень естественным воспроизведением.



Этот громкоговоритель создает иллюзию очень близкого к реальной музыке. Это особенно окупается при хороших студийных записях и концертных записях. Но DP140 не только приятно слушать, но и радовать глаз. Благодаря изысканной отделке и мастерству, элегантному дизайну и привлекательному сочетанию светлого дерева и черного металла, DP140 станет ярким дополнением к любой «атмосфере».

Общая оценка: 96/100

Приписанный класс: Справочный класс

Цена / соотношение производительности: соответствующий

наушники или гарнитуру с планарной магнитной системой

НАУШНИКИ ИЛИ ГАРНИТУРА С ПЛАНАРНОЙ МАГНИТНОЙ СИСТЕМОЙ

Область изобретения

Изобретение относится к области электросвязи, в частности к конструкции наушников или гарнитуры, в которых используется акустический излучатель с плоской магнитной системой, которую можно использовать заменить подушечку чашки наушников или гарнитуры.

Уровень техники

Акустический излучатель (излучатель) означает устройство, предназначенное для возбуждения звуковых волн путем преобразования электрического сигнала в механические колебания мембраны.

Акустический излучатель с планарной магнитной системой — изодинамический излучатель или ортодинамический излучатель, или преобразователь движения воздуха Heil, или другой аналогичный электродинамический излучатель, содержащий магнитную систему, образованную набором магнитов и мембраной с нанесенными на нее электропроводящими дорожками. В качестве такой магнитной системы может выступать симметричная плоская магнитная система с магнитным сердечником, симметричная плоская магнитная система без магнитного сердечника или односторонняя плоская магнитная система с магнитным сердечником, образующие зазор между набором магнитов и мембраной.

Известно множество устройств аналогичного назначения, среди которых наиболее близкими являются следующие.

В публикации международной заявки WO2013062454A1 от 2 мая 2013 г. описана конструкция наушников, предусматривающая магнитное крепление излучателей к несущей конструкции.

В заявке US2015063623A1 от 05.03.2015 также описана конструкция наушников, включающая магнитное крепление корпуса с излучателями к несущей конструкции с возможностью поворота относительно точки крепления. Заявка JPH0678386 от 18.03.1998 описана конструкция наушников, в которой амбушюры крепятся к держателю амбушюр в четырех точках с помощью липкой ленты с возможностью их разделения и последующего охлаждения.

Патент US 4,302,635 от 24.11.1981 описывает наушники, в которых амбушюры крепятся к корпусу каждого из наушников также в четырех точках с помощью системы отверстий и крючков с возможностью их разделения для замены .

Приложение US20060222197 от 05.11.2006 описана конструкция наушников, в которых амбушюры размещены в отдельном корпусе, который имеет отрываемую часть и в закрытом состоянии крепится к корпусу наушников.

Во всех вышеперечисленных конструкциях не предусмотрено применение акустических излучателей с планарной магнитной системой ¹ , поэтому для разъемного исполнения используется либо механическое крепление, либо дополнительная магнитная система, не связанная с акустической радиатор. Кроме того, большинство вышеперечисленных устройств предполагают использование магнитной системы крепления излучателя или его корпуса к несущей конструкции или друг к другу и не предусматривают замену только подушек без замены самого излучателя. В технических решениях, предусматривающих замену только амбушюр, используется только механическое разъемное крепление, которое сложнее в изготовлении или эксплуатации, менее надежно и долговечно.

По существу близкой конструкцией к предлагаемому техническому решению является конструкция наушников, в которой подушечка амбушюра крепится к корпусу наушника за счет взаимодействия магнитной части на корпусе и части ферромагнитного материала на амбушюре диванная подушка. В частности, деталь на амбушюре может быть выполнена в виде кольца, расположенного в канавке, выполненной на амбушюре с присоединяемой к корпусу стороны (публикация международной заявки WO2013062454A1 от 10 сентября 2013 г.). 2010 или заявку US20120070027 от 22.03.2012). В описанной конструкции используется магнитное соединение между подушечкой чашки уха и корпусом излучателя. Однако такое подключение предусматривает создание отдельной магнитной системы только для разъемного крепления амбушюра к корпусу наушников, причем отдельная магнитная система никак не связана с акустическим излучателем и параметрами его работы, а потому усложняет конструкцию. , и может привести к нарушению работы радиатора и др.

Таким образом, более близким решением к предлагаемому являются наушники или гарнитура, имеющие акустический излучатель с планарной магнитной системой, так как предлагаемое решение основано на использовании магнитного поля, формируемого данным типом излучателя.

Известна конструкция изодинамических наушников Oppo PM-1, описанная, например, по ссылке http://www.digitalaudioreview.net/2014/05/oppo-pm-l-planar- Magnetic-headphones -review-part-2/, который также содержит сменные амбушюры, крепящиеся к корпусу наушников с помощью системы выступов и канавок, расположенных по периметру амбушюр.

В качестве прототипа выбрана конструкция изодинамических наушников, описанная в заявке US2015326974A1 от 12.11.2015, в которой амбушюры механически крепятся к несущей конструкции и соединены неразъемно с изодинамическим излучателем с односторонней магнитная система.

Однако описанные выше крепления подушечек чашек для ушей предполагают использование магнитного поля акустического излучателя изодинамических наушников.

Сущность изобретения

Задачей изобретения является создание конструкции наушников или гарнитуры с планарной магнитной системой, обеспечивающей быстросъемное крепление амбушюр к излучателям с возможностью снятия амбушюр, например , заменить их с помощью магнитной системы, которая уже создана акустическими излучателями с планарной магнитной системой, что позволяет упростить конструкцию устройства и повысить надежность соединения между амбушюрами и акустическими излучателями. Дополнительной целью, которая достигается использованием изобретения, является повышение чувствительности акустического излучателя за счет увеличения величины магнитного потока в зазоре излучателя, влияющего на громкость воспроизведения звука акустическими излучателями при одинаковом уровне акустический сигнал подается от источника звука.

Цель изобретения достигается тем, что известные наушники или гарнитура, содержащие по крайней мере один корпус с размещенным в нем акустическим излучателем с планарной магнитной системой, снабженный амбушюрной подушечкой, расположенной на внешней поверхности излучателя согласно изобретению подушка чашки и корпус выполнены разъемными, причем подушка чашки жестко связана по крайней мере с одним акустически прозрачным ферромагнитным экраном, соединенным с корпусом за счет взаимодействия ферромагнитного экрана с магнитным полем планарного магнитная система на внешней поверхности радиатора. В этом случае магнитная проводимость ферромагнитного экрана достаточна для увеличения магнитной индукции в зазоре магнитной системы излучателя и удержания амбушюра с ферромагнитным экраном на корпусе.

Таким образом, изобретение обеспечивает совокупный технический результат, а именно одновременное и специфическое увеличение индукции как на внешней поверхности излучателя, так и в зазоре планарной магнитной системы, и тем самым достигается надежное крепление амбушюра, а также улучшается акустических свойств (повышение чувствительности излучателя) вместо ожидаемого их ухудшения, что является неожиданным результатом. Кроме того, конструкция крепления амбушюра с помощью магнитного экрана также не очевидна, поскольку возможен вариант, когда магниты планарной системы притягивают и удерживают не только экран, но и ферромагнитное кольцо, закрепленное по периметру амбушюра. подушка чашечки уха (например, аналогична конструкции, описанной в публикации международной заявки WO2013062454A1 от 10 сентября 2010 г. или заявке US20120070027 от 22 марта 2012 г.), однако в этом случае магнитное поле планарной системы может быть искажено , при этом могут ухудшаться параметры выходного акустического сигнала.

Таким образом, акустически прозрачный экран из ферромагнитного материала, соединенный с амбушюром за счет взаимодействия с магнитным полем рассеяния изодинамического акустического излучателя, выходящего за пределы излучателя, обеспечивает магнитное притяжение излучателя и, соответственно, прикрепление подушки чашки уха к радиатору. В то же время сила взаимодействия между экраном и рассеянным магнитным полем изодинамического акустического излучателя достаточно велика для эффективного соединения амбушюра с изодинамическим акустическим излучателем для крепления, а с другой стороны, позволяет снимать амбушюры от радиатора, например, для их замены. Для этого энергия планарной системы магнитов акустического излучателя должна быть такой, чтобы обеспечить достаточную магнитную индукцию на внешней поверхности акустического излучателя, где будет располагаться ферромагнитный экран с амбушюром.

В частности, изобретателями были проведены испытания заявляемой конструкции наушников с изодинамическими акустическими излучателями. Для испытаний использовалась двухсторонняя симметричная планарная магнитная система, содержащая магниты Nd-Fe-B N52 и магнитопровод 0,8 мм, а также амбушюры с закрепленным внутри них ферромагнитным экраном (сеткой) толщиной 0,5 мм и акустическая прозрачность 60%. Испытания показали, что магнитная индукция внешнего магнитного поля рассеяния изодинамического акустического излучателя составляет 45-50 мТл при заданных выше параметрах. Этой величины магнитной индукции достаточно, чтобы притянуть ферромагнитный экран с заданными параметрами и прикрепленную к нему подушечку амбушюра с силой не менее 2Н. В то же время измерения показали, что при намагничивании экрана к излучателю внешнее магнитное поле экрана уменьшалось до 16 мТл.

Одновременно, получив эффект магнитного крепления экрана с амбушюром и излучателем, изобретатели наблюдали повышение чувствительности акустического излучателя на 0,7 дБ по сравнению с использованием аналогичных наушников без ферромагнитного экрана (нетто ). На рис. 10 представлена ​​амплитудно-частотная функция (АЧФ) результатов испытаний, которая демонстрирует влияние наличия ферромагнитного экрана на параметр чувствительности, отраженный через уровень звукового давления (УЗД) в дБ, а именно кривая линия (1 ) соответствует АФЧ наушников без сетки в виде ферромагнитного экрана, а кривая (2) — АФЧ наушников с сеткой. В частности, при одинаковом уровне акустического сигнала 999 Гц уровень звукового давления SPL для наушников без сетки составил 96,2 дБ, а для наушников с сеткой – 96,9 дБ, что свидетельствует о повышении чувствительности акустического излучателя на 0,7 дБ при использовании сетки в конструкции наушников.

Полученный эффект повышения чувствительности акустического излучателя можно объяснить тем, что согласно второму закону Кирхгофа магнитные потоки замкнутого магнитопровода, проходящие через магнитопровод излучателя и ферромагнитный экран, складываются, увеличивая тем самым магнитной проводимости Внешнего участка магнитопровода излучателя и магнитной индукции в зазоре магнитной системы излучателя и, как следствие, увеличение магнитного потока в зазоре излучателя, что приводит к увеличению чувствительности излучателя .

По одному из предпочтительных вариантов осуществления изобретения амбушюр содержит внутреннюю канавку, расположенную параллельно внешней поверхности излучателя, причем в канавке края ферромагнитного экрана расположены таким образом, что канавка стена расположена между экраном и внешней поверхностью радиатора. Описанный вариант позволяет повысить надежность крепления экрана внутри амбушюры и исключить возможный зазор между поверхностью амбушюры и магнитной системой излучателя, которые соединяются, а также обеспечить механический контакт экрана с магнитной системой для увеличения магнитной индукции и отсутствия акустических искажений звука, создаваемого излучателем. Согласно еще одному предпочтительному варианту осуществления изобретения ферромагнитный экран выполнен в виде сетки или перфорированной пластины. Это позволяет обеспечить необходимую акустическую прозрачность экрана. В то же время изобретателями установлено, что акустическая прозрачность экрана (сетчатого или перфорированного листа) более 60 % не вносит частотных искажений в звуковой сигнал, а амплитудно-частотная функция уровня звукового давления на высоких частотах может быть образована сеткой или перфорированной пластиной с меньшей акустической прозрачностью.

Согласно еще одному предпочтительному варианту осуществления изобретения толщина ферромагнитного экрана составляет 0,2-1,5 мм. Этот параметр экрана обеспечивает необходимые параметры акустической прозрачности, а также увеличение магнитной индукции, необходимой для надежного крепления амбушюра с экраном к излучателю. Указанная толщина ферромагнитного экрана также определена с точки зрения технологии изготовления экрана как минимально и максимально возможное значение при сохранении параметров акустической прозрачности и увеличении магнитной индукции.

Согласно еще одному предпочтительному варианту осуществления изобретения площадь сквозных отверстий ферромагнитного экрана составляет от 40% до 80% от общей площади экрана, что позволяет получить требуемую акустическую прозрачность экрана не менее 60 %.

В соответствии с еще одним предпочтительным вариантом осуществления изобретения материал ферромагнитного экрана выбирают из группы, состоящей из железа, хрома, никеля; кобальт, и/или их соединения, и/или их сплавы.

Краткое описание чертежей

Примеры выполнения наушников или гарнитуры с планарной магнитной системой приведены ниже и проиллюстрированы следующими чертежами.

— На рис. 1 показан общий вид в разрезе наушников (гарнитуры) с двусторонней симметричной планарной магнитной системой, содержащей магнитопроводы, в положении, когда амбушюр соединен с излучателем. — На рис. 2 показан общий вид в разрезе излучателя наушников (гарнитуры) с двухсторонней симметричной планарной магнитной системой, содержащей магнитопроводы, в положении, когда амбушюр отсоединен от излучателя.

— На рис. 3 показан общий вид в разрезе амбушюра наушников (гарнитуры) с двухсторонней симметричной планарной магнитной системой, содержащей магнитопроводы, в положении, когда амбушюр отсоединен от излучателя.

— На рис. 4 показан общий вид в разрезе наушников (гарнитуры) с двухсторонней симметричной планарной магнитной системой без магнитопроводов в положении, когда амбушюр соединен с излучателем.

— На рис. 5 показан общий вид в разрезе излучателя наушников (гарнитуры) с двухсторонней симметричной планарной магнитной системой без магнитопроводов в положении, когда амбушюр отсоединен от излучателя.

— На рис. 6 показан общий вид в разрезе амбушюра наушников (гарнитуры) с двухсторонней симметричной планарной магнитной системой без магнитопроводов в положении, когда амбушюр отсоединен от излучателя.

— На рис. 7 показан общий вид в разрезе наушников (гарнитуры) с односторонней симметричной планарной магнитной системой в положении, когда амбушюр соединен с излучателем.

— На рис. 8 показан общий вид в разрезе излучателя наушников (гарнитуры) с односторонней симметричной планарной магнитной системой в положении, когда амбушюр отсоединен от излучателя.

— На рис. 9 показан общий вид в разрезе амбушюра наушников (гарнитуры) с односторонней симметричной планарной магнитной системой в положении, когда амбушюр отсоединен от излучателя. — на фиг. 10 представлена ​​схема АФЧ наушников согласно изобретению с использованием ферромагнитного экрана и без экрана.

— На фиг. 11 представлена ​​фотография АФЧ наушников согласно изобретению с использованием (а) ферромагнитного экрана и (б) без экрана.

Подробное описание вариантов осуществления

Следующие примеры, а также предоставленные чертежи и изображения не ограничивают возможные варианты осуществления изобретения, а только поясняют изобретение.

Наушники или гарнитура (рис. 1-9) состоят как минимум из одного корпуса 1 с акустическим излучателем 2 с планарной магнитной системой 3, снабженного амбушюрной подушечкой 4, расположенной на внешней поверхности излучателя 5. Наушник Подушка 4 чашки и корпус 1 выполнены неразъемными. Наушник 4 жестко прикреплен к акустически прозрачному ферромагнитному экрану 6. Экран 6 может быть выполнен в виде декоративной сетки или декоративной перфорированной пластины и соединен с корпусом 1 за счет взаимодействия ферромагнитного экрана с рассеянным магнитным полем. поле 7 планарной магнитной системы 3 на наружную поверхность излучателя 5. Ферромагнитный экран 6 имеет магнитную проводимость, достаточную для увеличения магнитной индукции в зазоре 8 магнитной системы 3 излучателя 2 и удержания амбушюра 4 с ферромагнитным экраном 6 на корпусе 1. В частности, магнитная индукция внешнего магнитного поля 7 изодинамического акустического излучателя 2 может составлять 45-50 мТл для крепления экрана 6 и корпуса 1. Толщина ферромагнитного экрана 6 от 0,2 до 1,5 мм, например 0,8 мм. Площадь сквозных отверстий ферромагнитного экрана 6 составляет от 40% до 80% от общей площади экрана 6, например 60%. Материал ферромагнитного экрана 6 выбирают из группы, состоящей из железа, хрома, никеля, кобальта и/или их соединений и/или их сплавов.

Подушка чашечки имеет наружный паз 9, расположенный параллельно внешней поверхности излучателя 5. В пазу 9 края ферромагнитного экрана 6 расположены таким образом, что стенка паза 9 находится между экран 6 и наружная поверхность излучателя 5.

По одному варианту планарной магнитной системы (не являющемуся предметом настоящего изобретения) наушники или гарнитура содержат планарную магнитную систему 3 (рис. 1-3). ) выполнена в виде двусторонней симметричной относительно мембраны 10 системы, по крайней мере, с двумя рядами магнитов 11, расположенных параллельно внешней поверхности излучателя 5 между магнитопроводами 12, установленными по обеим сторонам магнитов 11. сердечники 12 находятся в магнитном насыщении, при этом магнитный поток через каждый магнитопровод 12 ограничен площадью его поперечного сечения, а линии магнитного поля 7 вытянуты за пределы магнитопроводов 12.

Согласно еще одному варианту планарной магнитной системы наушники или гарнитура содержат планарную магнитную систему 3 (рис. 4-6), выполненную в виде двусторонней симметричной системы без магнитопроводов, состоящую не менее чем из двух рядов магнитов 11, прикрепленных к диамагнитным неметаллическим пластинам 13, расположенным с обеих сторон относительно магнитов 11.

Согласно еще одному варианту планарной магнитной системы наушники или гарнитура содержат планарную магнитную систему 3 (рис. 7-9).), выполненная в виде односторонней системы, состоящей из одного ряда магнитов 11, с одной стороны ряда между рядом магнитов 11 и ферромагнитным экраном 6 размещена защитная перфорированная пластина 14, а с другой стороны ряда расположен магнитопровод 12.

Наушники или гарнитура со всеми вышеперечисленными вариантами используются следующим образом.

Декоративный акустически прозрачный экран 6 (пластина или сетка), взаимодействуя с магнитным полем рассеяния 7 планарной магнитной системы 3, выходящей за пределы магнитной системы, обеспечивает магнитное притяжение экрана 6 к внешней поверхности излучателя 5 и, соответственно, крепление амбушюра 4 к корпусу 1. Энергии магнитов 11 акустического излучателя 2 достаточно, чтобы обеспечить магнитную индукцию на внешней поверхности излучателя 5, где будет располагаться ферромагнитный экран 6. помещается с подушкой 4 чашки уха. Когда подушка чашки 4 прикреплена к шлангу 1, ферромагнитный экран 6, расположенный на внешней поверхности излучателя 5, увеличивает магнитную проводимость внешней части магнитопровода излучателя 2 и увеличивает магнитную индукцию в зазоре 8 магнитной системы 3 излучателя 2 и, соответственно, ее чувствительность.

Несмотря на то, что здесь были описаны и проиллюстрированы несколько вариантов осуществления изобретения, специалисты в данной области техники без труда представят множество других средств и/или структур для выполнения функции и/или получения результатов и/или одного или нескольких из преимущества, описанные в настоящем документе, и считается, что каждое из таких изменений и/или модификаций находится в пределах объема вариантов осуществления изобретения, описанных в настоящем документе. В более общем плане специалисты в данной области легко поймут, что все параметры, размеры, материалы и конфигурации, описанные здесь, предназначены для примера и что фактические параметры, размеры, материалы и/или конфигурации будут зависеть от конкретного применения или применений. для которых используются идеи изобретения. Специалисты в данной области распознают или смогут установить, используя не более чем рутинные эксперименты, многие эквиваленты конкретным вариантам осуществления изобретения, описанным здесь. Таким образом, следует понимать, что вышеприведенные варианты осуществления представлены только в качестве примера и что в рамках объема прилагаемой формулы изобретения и ее эквивалентов варианты осуществления изобретения могут быть реализованы на практике иначе, чем конкретно описано и заявлено. Изобретательские варианты осуществления настоящего раскрытия относятся к каждому отдельному признаку, системе, изделию, материалу, набору и/или способу, описанным в настоящем документе. Кроме того, любое сочетание двух или более таких элементов, систем, изделий, материалов, наборов и/или методов, если такие элементы, системы, изделия, материалы, наборы и/или методы не противоречат друг другу, включено в изобретательский объем настоящего раскрытия.

Meze Audio Empyrean Изодинамические гибридные наушники-вкладыши

Empyrean — это продукт двух увлеченных компаний, которые объединились, чтобы исследовать возможности, выходящие за рамки их индивидуальных возможностей. Результатом стали бескомпромиссные наушники, воплощающие смелый эстетический и ориентированный на пользователя подход Meze к дизайну, а также опыт Rinaro в исследованиях и разработках в области планарного магнетизма.

Rinaro, прогрессивная аудиокомпания, имеет в основе своих технологий группу исследований и разработок, которая с 19-го века находится в авангарде разработки планарных магнитов.80-е годы. То, что изначально начиналось как финансируемая государством инициатива с упором на инновации, теперь вступило в новую главу развития аудио с открытием передового промышленного объекта в Украине.

АРХИТЕКТУРА ИЗОДИНАМИЧЕСКОГО ГИБРИДНОГО ДРАЙВЕРА

РАМА
АБС-пластик с пропиткой из стекловолокна

RINARO ISOPLANAR DIAPHRAGM
с активной площадью 5 мм² при весе всего 0,16 г²

ГИБРИДНЫЙ МАГНИТНЫЙ МАССИВ
Симметрично расположенные с каждой стороны диафрагмы наши неодимовые магниты специально объединены в гибридную матрицу для создания эффективного изодинамического магнитного поля, необходимого для равномерной активации по всей поверхности диафрагмы.

ПРЕИМУЩЕСТВА HYBRID ARRAY DRIVER

Сочетает две звуковые катушки независимой формы внутри одной диафрагмы, обеспечивая более избирательное акустическое воздействие на различные области внутри уха.

ТОЧНОЕ ВОСПРОИЗВЕДЕНИЕ
Общее гармоническое искажение (THD) менее 0,1% во всем диапазоне частот

ЛЕГКИЕ
Уменьшенный вес драйвера, предназначенный для создания наушников, обеспечивающих продолжительное прослушивание

ЭРГОНОМИЧНАЯ ФОРМА
Эргономичная конструкция динамика с увеличенной активной площадью

АУДИО СВЕРХВЫСОКОГО РАЗРЕШЕНИЯ
Верхний частотный предел воспроизведения звука 110 000 Гц

УЛЬТРАЭФФЕКТИВНЫЙ
100 дБ при 1 мВт/1 кГц Высокая производительность без усиления

ЗАЯВЛЕННЫЙ НА ПАТЕНТ ИЗОДИНАМИЧЕСКИЙ ГИБРИДНЫЙ ДРАЙВЕР
Первые в мире планарно-магнитные наушники

Более 30 лет исследований и разработок привели к созданию первого изодинамического гибридного массивного динамика. Meze Audio сотрудничала с Rinaro для создания нового стандарта планарно-магнитного звука, в результате чего технология стала одним из самых легких и продвинутых планарно-магнитных драйверов на рынке.

Empyrean Driver сочетает в себе индивидуальные переключатели и спиралевидные звуковые катушки. Их уникальная форма позволяет более точно направлять звук вокруг естественной формы уха. Эта уникальная комбинация создает повышенную экспозицию прямых частот звуковых волн в диапазоне 10 кГц и улучшает визуализацию и локализацию за счет уменьшения влияния коротковолновых временных задержек, вызванных отражениями диффузного поля.

СЛУХОВЫЕ ПРЕИМУЩЕСТВА СИСТЕМЫ С ДВУМЯ ПРИВОДАМИ

Одна из проблем с обычными планарными магнитными решетками возникает из-за отраженных сигналов, поступающих в слуховой проход с разной временной задержкой, что ухудшает фокусировку трехмерного звукового изображения.
Комбинирование различных конфигураций звуковых катушек позволяет создать лучшее распределение интенсивности звука по фронту звуковой волны на высоких частотах при направлении на ушную раковину и слуховой проход.

МАТЕРИАЛ ИЗОПЛАНАРНОЙ МЕМБРАНЫ
Мембрана изготовлена ​​из специально разработанного изотропного термостабилизированного полимера с проводящим слоем. Благодаря уникальным методам обработки была получена сверхлегкая, но жесткая диафрагма.

КАТУШКА ПЕРЕКЛЮЧЕНИЯ
Обратная катушка более эффективна при воспроизведении низких частот и расположена в верхней части драйвера.

СПИРАЛЬНАЯ КАТУШКА
Спиральная катушка более эффективно воспроизводит средне-высокие частоты и расположена непосредственно над слуховым проходом, что позволяет более прямым звуковым волнам проникать в ухо без временных задержек.

ЭРГОНОМИЧНЫЙ ПОДХОД ВЕДЕТ К НОВОМУ ОБРАЗУ МЫШЛЕНИЯ

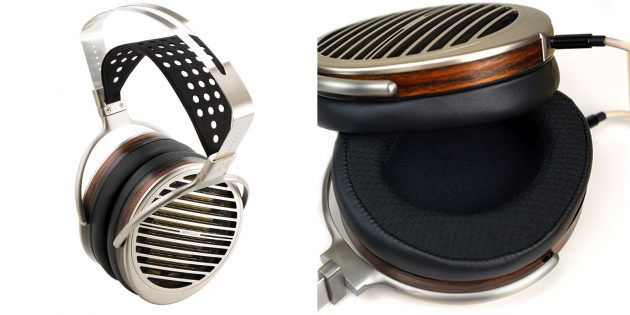

Овальные чашки наушников анатомической формы
Антропометрический дизайн амбушюр

Чтобы создать аудиофильские наушники, которые были бы мощными, но легкими, драйвер должен был обеспечить максимальную выходную мощность при максимально возможном снижении веса.

Вес был уменьшен за счет оптимизации конструкции магнита вокруг овоидной формы, которая более плотно прилегает к уху. Выходная мощность была увеличена за счет использования полностью индивидуальной конструкции катушки и магнитной решетки, которая оптимизировала активную полезную площадь драйвера в пределах его овальной формы.

ТЕХНОЛОГИЯ СОЕДИНЕНИЯ ИЗОМАГНИТНЫХ НАУШНИКОВ С НАУШНИКАМИ

Новаторской особенностью является изомагнитное крепление чашки уха, которое использует размагничивающее поле, создаваемое водителем, чтобы удерживать чашку уха на месте, а также перенаправляет магнитное поле обратно в динамик и повышает эффективность работы водителя.

Экранирование магнитного поля

Ферромагнитные амбушюры уменьшают магнитное поле рассеяния, воздействующее на голову слушателя.

Повышение эффективности водителя

Запатентованные ферромагнитные пластины направляют магнитное поле обратно в драйвер, увеличивая выходную мощность.
