Изолированные наконечники для проводов под опрессовку. Изолированные наконечники для проводов: виды, особенности и правила использования

Какие виды изолированных наконечников для проводов существуют. Как правильно выбрать наконечники под опрессовку. Каковы основные правила обжима изолированных наконечников. Почему важно использовать качественные инструменты для опрессовки.

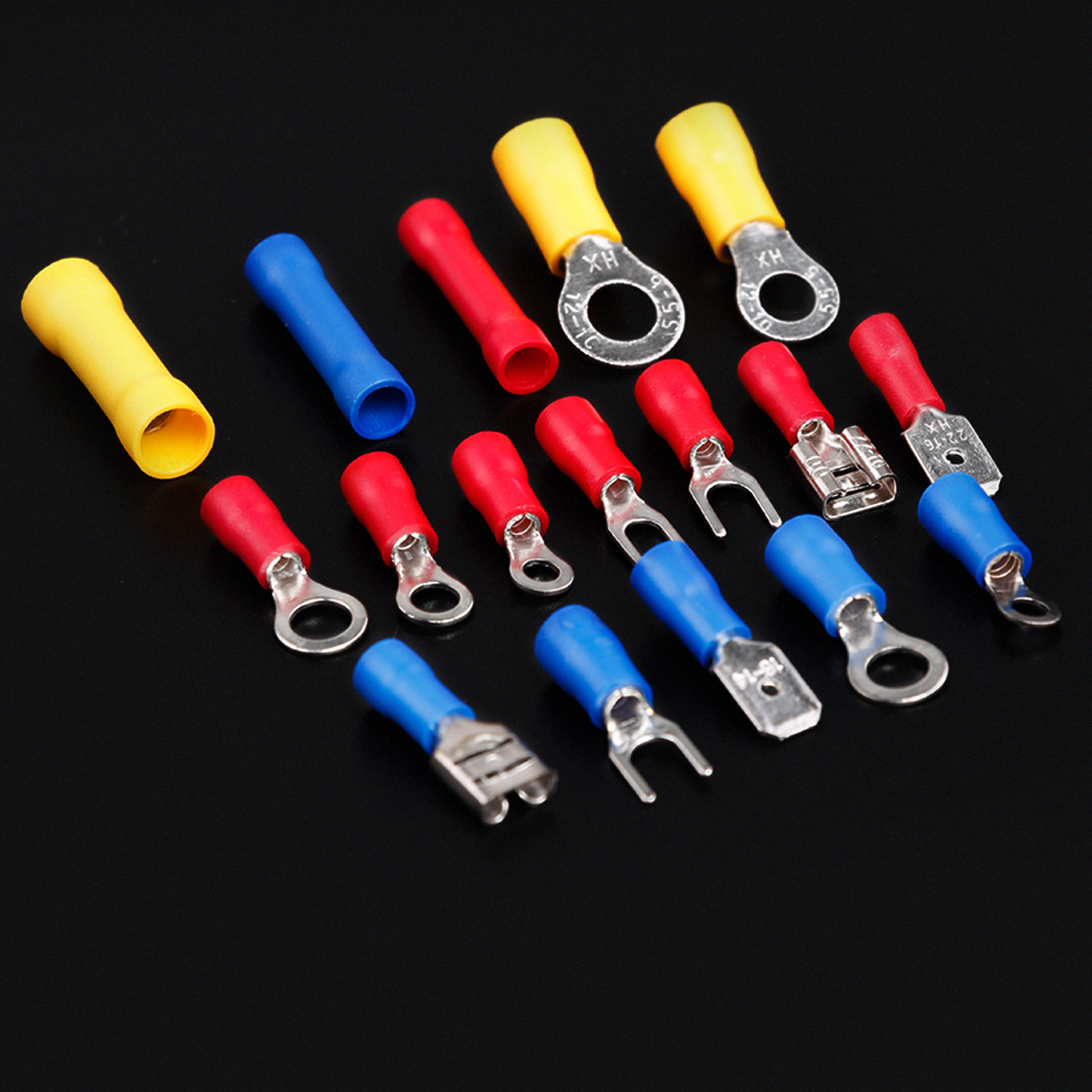

Виды изолированных наконечников для проводов

Изолированные наконечники для проводов под опрессовку представлены в нескольких основных видах:

• Кольцевые — имеют круглое отверстие для крепления к клемме болтом
• Вилочные — с U-образным разъемом для быстрого монтажа/демонтажа
• Штыревые — с цилиндрическим выводом для вставки в гнездовые разъемы

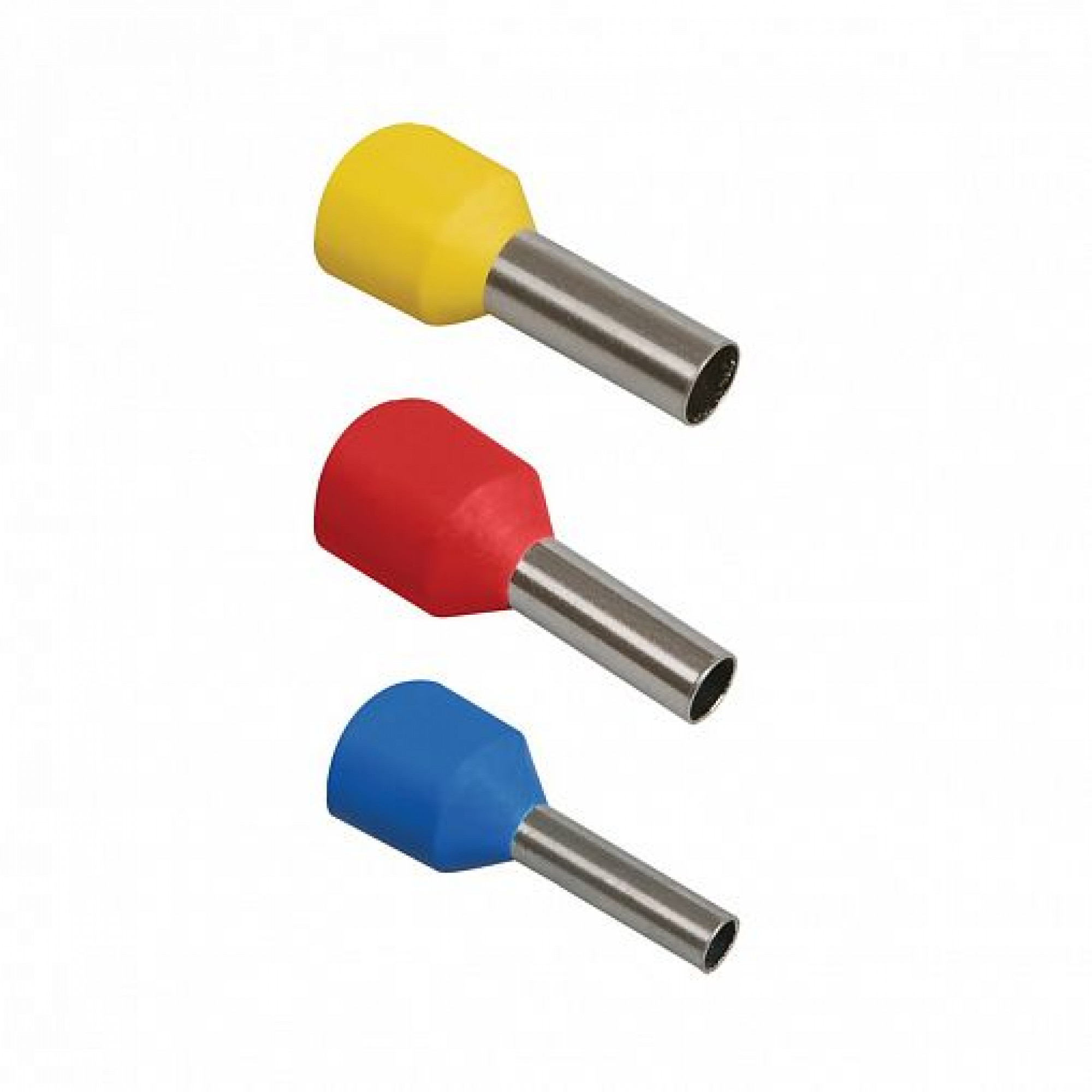

• Втулочные — для оконцевания многожильных проводов
• Плоские (ножевые) — для подключения к ножевым клеммам

Каждый тип наконечников предназначен для определенного вида соединений и имеет свои преимущества. Например, вилочные удобны при частых подключениях/отключениях, а втулочные обеспечивают надежную фиксацию жил провода.

Материалы изготовления и цветовая маркировка

Основные материалы для изготовления изолированных наконечников:

• Медь — обладает высокой электропроводностью
• Латунь — более дешевая альтернатива меди
• Алюминий — для алюминиевых проводов

Изолирующие манжеты наконечников изготавливают из нейлона или ПВХ. Цвет манжеты указывает на сечение провода, для которого предназначен наконечник:

• Красный — 0,25-1,5 мм²
• Синий — 1,5-2,5 мм²
• Желтый — 4-6 мм²

Такая цветовая маркировка позволяет легко подобрать наконечник нужного размера и избежать ошибок при монтаже.

Преимущества изолированных наконечников

Использование изолированных наконечников имеет ряд важных преимуществ:

1. Повышенная электробезопасность за счет изоляции места соединения
2. Защита от коррозии и окисления контактов
3. Надежная фиксация провода в клемме
4. Увеличение площади контакта и снижение переходного сопротивления
5. Возможность быстрого монтажа/демонтажа соединений

Благодаря этим преимуществам изолированные наконечники широко применяются в электромонтаже для создания качественных и долговечных соединений.

Правила выбора наконечников под опрессовку

При выборе изолированных наконечников следует учитывать несколько ключевых факторов:

• Сечение провода — наконечник должен точно соответствовать сечению жилы
• Материал провода — для медных и алюминиевых проводов используются разные наконечники
• Тип клеммы — под болт, ножевая, гнездовая и т.д.
• Условия эксплуатации — температура, влажность, вибрации

Важно выбирать наконечники известных производителей, гарантирующих высокое качество. Использование некачественных наконечников может привести к ненадежному соединению и даже возгоранию.

Инструменты для опрессовки изолированных наконечников

Для качественной опрессовки изолированных наконечников необходимы специальные инструменты:

• Пресс-клещи с храповым механизмом
• Обжимной инструмент с матрицами для разных сечений
• Гидравлический пресс для больших сечений

Использование профессионального инструмента гарантирует создание надежного соединения с оптимальным усилием обжима. Важно подбирать инструмент, соответствующий типу и размеру используемых наконечников.

Технология опрессовки изолированных наконечников

Правильная опрессовка изолированных наконечников включает следующие этапы:

1. Зачистка изоляции провода на нужную длину
2. Скручивание жил многожильного провода
3. Вставка зачищенного участка в наконечник до упора
4. Размещение наконечника в матрице обжимного инструмента
5. Обжим с полным смыканием губок инструмента
6. Проверка качества опрессовки

При правильной опрессовке наконечник должен плотно обжимать жилу провода, образуя герметичное газонепроницаемое соединение. Важно не допускать недожима или пережима наконечника.

Особенности применения изолированных наконечников в различных отраслях

Изолированные наконечники широко применяются в различных отраслях промышленности и строительства:

• Автомобилестроение — для электропроводки транспортных средств
• Авиация — в бортовых системах самолетов
• Судостроение — для морской электропроводки
• Промышленная автоматика — в шкафах управления
• Бытовая техника — для подключения электрических компонентов

В каждой отрасли существуют свои специфические требования к наконечникам, учитывающие условия эксплуатации и нормативные стандарты. Например, в авиации используются особо надежные вибростойкие наконечники.

Применение в автомобильной промышленности

В автомобилестроении изолированные наконечники играют ключевую роль в обеспечении надежности электрических соединений. Они используются для подключения различных компонентов, таких как:

• Стартер и генератор
• Системы освещения
• Электронные блоки управления
• Датчики и исполнительные механизмы

Наконечники для автомобильной промышленности должны обладать повышенной устойчивостью к вибрациям и перепадам температур. Часто используются специальные влагозащищенные конструкции.

Использование в авиационной технике

Авиационная отрасль предъявляет особо жесткие требования к качеству и надежности электрических соединений. Для бортовых систем самолетов применяются специализированные изолированные наконечники, отличающиеся:

• Высокой вибростойкостью
• Устойчивостью к экстремальным температурам
• Стойкостью к коррозии
• Минимальным весом

Такие наконечники проходят строгий контроль качества и сертификацию для применения в авиации.

Применение в промышленной автоматике

В системах промышленной автоматизации изолированные наконечники широко используются для подключения:

• Датчиков и исполнительных механизмов
• Программируемых логических контроллеров
• Преобразователей частоты
• Устройств человеко-машинного интерфейса

Здесь важны такие характеристики наконечников, как устойчивость к электромагнитным помехам и возможность быстрой замены при обслуживании оборудования.

Нормативные требования и стандарты

Производство и применение изолированных наконечников регламентируется рядом стандартов:

• ГОСТ 7386-80 — технические требования к кабельным наконечникам
• IEC 60352-2 — международный стандарт для обжимных соединений
• UL 486A-486B — стандарт США для проводных соединителей

Эти стандарты определяют требования к материалам, конструкции, электрическим и механическим характеристикам наконечников. Соответствие стандартам гарантирует качество и безопасность соединений.

Требования к электрическим характеристикам

Основные электрические параметры, регламентируемые стандартами:

• Допустимый ток нагрузки
• Падение напряжения на контакте
• Сопротивление контакта
• Электрическая прочность изоляции

Эти характеристики должны обеспечивать надежную работу соединения в течение всего срока эксплуатации оборудования.

Требования к механическим свойствам

Механические характеристики наконечников, определяемые стандартами, включают:

• Прочность на разрыв
• Устойчивость к вибрациям
• Циклическую долговечность
• Коррозионную стойкость

Эти параметры гарантируют сохранение качества соединения в различных условиях эксплуатации.

Ошибки при использовании изолированных наконечников

При работе с изолированными наконечниками часто допускаются следующие ошибки:

• Неправильный подбор размера наконечника
• Использование некачественного инструмента
• Недостаточное или чрезмерное усилие при опрессовке
• Неполная зачистка изоляции провода
• Скручивание жил многожильного провода

Эти ошибки могут привести к ненадежному соединению, повышению переходного сопротивления и даже возгоранию. Важно строго соблюдать технологию монтажа и использовать качественные материалы и инструменты.

Последствия неправильного монтажа

Неправильный монтаж изолированных наконечников может привести к серьезным последствиям:

• Повышенному нагреву в месте соединения
• Окислению контактов
• Ослаблению механической фиксации
• Нарушению герметичности соединения
• Короткому замыканию

Все эти факторы снижают надежность электрической системы и могут стать причиной аварий.

Методы контроля качества опрессовки

Для обеспечения надежности соединений применяются различные методы контроля качества опрессовки:

• Визуальный осмотр
• Измерение усилия на разрыв
• Проверка электрического сопротивления
• Микроскопический анализ среза соединения
• Циклические испытания на вибростойкость

Комплексное применение этих методов позволяет гарантировать высокое качество и долговечность электрических соединений с использованием изолированных наконечников.

Изолированные наконечники и разъемы под опрессовку

В начале 50-х годов американская компания «AMP Incorporated» представила миру новую революционную разработку — серию изолированных наконечников, разъемов и
соединителей под опрессовку. Это ознаменовало решающее наступление техники опрессовки на последний форпост паяных соединений — область проводов мелких сечений.

Соединение опрессовкой не уступает традиционной пайке по механической прочности и контактному сопротивлению, а по технологичности, удобству и безопасности монтажа обладает несомненными преимуществами.

Характерной особенностью новой линейки наконечников, разъемов и соединителей стали изолирующие манжеты, интегрированные в конструкцию и делающие разводку внутри электрических щитов профессиональной и безопасной для последующего обслуживания.

Ключом к получению надежного контактного соединения опрессовкой является правило трех «П»:

• Правильный коннектор — правильно подобранный по размеру провода наконечник или разъем, выполненный из качественных материалов
• Правильный инструмент — профессиональные прессклещи с храповым механизмом, гарантирующим прохождение полного цикла опрессовки
• Правильные матрицы — скульптурные матрицы с двухконтурной опрессовкой по жиле и изоляции, соответствующие геометрии обжимной части коннектора

Оптимально подобранная комбинация «коннектор — инструмент — матрица» дала жизнь таким брэндам, как: «Pre Insulated Diamond Grip» (алмазная опрессовка по изоляции)

от AMP или «Avi Crimp» (авиационный обжим) от Waldom Molex.

Результатом правильного сочетания провода, наконечника и матрицы является такое контактное соединение, при котором зачищенная многопроволочная жила после опрессовки образует монолитную, влаго воздухонепроницаемую конструкцию «Gas Tight Quality».

В зависимости от материала, из которого изготовлены изолирующие манжеты на наконечниках и разъемах, изделия рассчитаны на различные температурные диапазоны эксплуатации.
Каждому размеру наконечника или разъема соответствует свой цвет манжеты. Система цветовой маркировки изолированной серии стала международной и общепринятой. Стандартные цвета манжет: красный, синий, желтый. Это позволяет безошибочно идентифицировать размеры наконечников и разъемов как во время монтажа, так и в ходе послемонтажных
инспекций.

В отличие от неизолированных наконечников под опрессовку, обжим изолированных коннекторов, как правило, имеет два независимых контура:

• опрессовка контактной части наконечника или разъема на жиле провода;
• обжим изолирующей манжеты по изоляции провода.

При опрессовке виброустойчивых наконечников и разъемов медная втулка формирует дополнительный надежный обжим по изоляции. Фиксация провода в двух точках обеспечивает высокое качество и вибростойкость соединений.

← Особенности и преимущества изолированных коннекторов «КВТ»  |  Соединители для проводов в термоусаживаемом корпусе →

Наконечники Кабельные

---

Зачем применяют кабельные наконечники

Эксплуатация кабелей без кабельных наконечников на современных предприятиях невозможна по многим условиям. В частности обязательное применение вспомогательных устройств заложено регламентом по технике безопасности.

Материалы для производства

Современные кабельные наконечники – это универсальные приспособления, которые в значительной степени облегчают труд монтажникам, электрикам и другим параллельным службам. Они обеспечивают высокую надежность, долговечность и безопасность соединения кабеля с любым электрооборудованием.

Отечественные и зарубежные мощности производят большой ассортимент кабельных наконечников, благодаря чему всегда можно выбрать оптимальный вариант для решения поставленных задач в плане электромонтажных работ. Современные наконечники изготавливаются из материалов:

• меди;
• алюминия;
• сплава меди с алюминием;

В готовых изделиях учтено применение множественных сечений кабелей, зажимов различных конструкций, назначений.

Удобный монтаж гарантирует маркировка кабелей и наконечников, которая наносится в процессе производства изделий, что обеспечивает предельную надежность и долговечность соединения.

---

Спецификация современных приспособлений

Разноплановые условия использования электрического оборудования и кабелей предполагают задействование изделий разных классификаций. Так наконечники медные оптимально подходят к кабелям с медными жилами.

Распространенными моделями считаются трубчатые цельнотянутые наконечники, произведенные из медных трубочек.

Состоят из двух концов, один из которых сплющен и имеет характерное отверстие для соединения болт-гайка. Спектр использования таких наконечников многообразен. В частности они широко применяются на предприятиях, когда требуется подключение всевозможных электроустановок.

Универсальность современных наконечников заключается в классификации, благодаря чему приспособления можно соединить с кабелями разнотипного сечения, предварительно узнав требуемый тип наконечников.

Однако, несмотря на многопрофильность, существуют распространенные классификации:

• с зажимными болтами;
• двойные трубчатые, угловые;
• штыревые;
• вилочные;
• кольцевые изолированные, неизолированные и втулочные с такими же характеристиками;
• термоусаживаемые.

Также можно добавить, что опрессуемые наконечники изготавливают из стали, меди алюминия.

---

НШПИ для кабелей

Еще одна классификация – профильные штифтовые плоские изолированные наконечники. Цель использования – оконцевание медных проводов опрессовкой для дальнейшего крепления к требуемому электрооборудованию.

Универсальная контактная часть служит в качестве быстрого и надежного соединения фактически к любым сложным электротехническим прибором.

Отличительные особенности конструкции таких устройств:

• изолирующая манжета находится под внешней опрессовкой;
• наконечник в матрице подключается вне зависимости условий;
• облегченный ввод жил за счет раструба нейлоновой манжеты;
• увеличение надежности на усилие за счет поперечных насечек невидимой части трубной поверхности.

Изготовление коннектора, как правило, ведется из меди электротехнической. Покрытие из специального сплава с содержанием олова. Изоляционный слой – нейлоновый.

---

Наконечники НШПИ всегда можно купить в нашем интернет-магазине по самой низкой цене. Они считаются надежным, современным и универсальным приспособлением. Их выпускают отечественные и зарубежные предприятия.

---
