Как работает микросхема К1003ПП1. Для чего используется К1003ПП1 в электронных устройствах. Какие основные характеристики имеет микросхема К1003ПП1. Как правильно подключить и настроить К1003ПП1 в схеме.
Назначение и принцип работы микросхемы К1003ПП1
Микросхема К1003ПП1 представляет собой аналого-цифровой преобразователь, предназначенный для управления светодиодной шкалой. Основные особенности микросхемы:
- Содержит 12 компараторов и 12 коммутаторов тока для управления 12 светодиодами
- Позволяет реализовать как непрерывную, так и дискретную индикацию уровня сигнала
- Имеет встроенный резистивный делитель для формирования опорных напряжений
- Обеспечивает линейную зависимость числа светящихся светодиодов от входного напряжения
- Питание от источника 10-18 В, ток потребления не более 10 мА
Принцип работы К1003ПП1 основан на сравнении входного напряжения с опорными уровнями и включении соответствующего количества светодиодов. Чем выше входное напряжение, тем больше светодиодов загорается на шкале.
Основные характеристики микросхемы К1003ПП1
Рассмотрим ключевые параметры и характеристики микросхемы К1003ПП1:
- Напряжение питания: 10-18 В
- Ток потребления: не более 10 мА
- Количество управляемых светодиодов: 12
- Диапазон входных напряжений: 0-6 В
- Максимальный выходной ток: 15 мА на канал
- Температурный диапазон: -40…+85°C
- Корпус: DIP-18
Важной особенностью является возможность регулировки яркости светодиодов путем подачи управляющего напряжения на вывод 2 микросхемы. Это позволяет адаптировать яркость индикации под различные условия освещения.
Типовые схемы включения К1003ПП1
Рассмотрим две основные схемы включения микросхемы К1003ПП1:
1. Схема с непрерывной индикацией
В этом варианте светодиоды включаются последовательно, образуя светящийся столбик. По мере увеличения входного напряжения загорается все больше светодиодов. Схема обеспечивает плавное изменение индикации.
2. Схема с дискретной индикацией
В этой схеме в каждый момент горит только один светодиод, положение которого соответствует уровню входного сигнала. Такой режим позволяет более точно определить текущее значение измеряемой величины.
Выбор конкретной схемы зависит от требований к виду индикации в конкретном устройстве.
Применение микросхемы К1003ПП1 в электронных устройствах
Благодаря своим характеристикам, микросхема К1003ПП1 нашла широкое применение в различных электронных устройствах:
- Индикаторы уровня сигнала в аудиотехнике (эквалайзеры, микшеры и т.д.)
- Измерители уровня в радиопередающей аппаратуре
- Индикаторы заряда аккумуляторных батарей
- Визуализация показаний различных датчиков (температуры, давления и др.)
- Световая индикация в автомобильной электронике
Простота применения и доступность микросхемы делают ее популярным выбором как для промышленных изделий, так и для любительских конструкций.
Особенности настройки схем на К1003ПП1
При использовании микросхемы К1003ПП1 следует учитывать некоторые особенности настройки:
- Правильный выбор резисторов в цепях опорных напряжений для задания нужного диапазона индикации
- Настройка яркости свечения светодиодов с помощью резистора на выводе 2
- Подбор входного делителя для согласования уровня входного сигнала с рабочим диапазоном микросхемы
- Использование фильтрующих конденсаторов для устранения дребезга показаний при быстро меняющихся сигналах
Корректная настройка позволяет добиться стабильной и точной работы индикатора в требуемом диапазоне измерений.
Преимущества и недостатки К1003ПП1
Рассмотрим основные плюсы и минусы использования микросхемы К1003ПП1:
Преимущества:
- Простота применения
- Минимум внешних компонентов
- Возможность работы в широком диапазоне питающих напряжений
- Низкое энергопотребление
- Доступность и невысокая стоимость
Недостатки:
- Ограниченное количество управляемых светодиодов (12 шт)
- Отсутствие встроенных функций расширения возможностей (например, режима бегущего огня)
- Необходимость внешних токоограничивающих резисторов для светодиодов
Несмотря на некоторые ограничения, простота и надежность К1003ПП1 обеспечивают ее популярность во многих применениях.
Альтернативные микросхемы для управления светодиодной индикацией
Помимо К1003ПП1 существуют и другие микросхемы для управления светодиодными шкалами. Рассмотрим некоторые популярные альтернативы:
- LM3914 — линейная шкала на 10 светодиодов
- LM3915 — логарифмическая шкала на 10 светодиодов
- LM3916 — шкала для измерителя уровня звука (VU-метр)
- MAX7219 — драйвер 8×8 светодиодной матрицы с интерфейсом SPI
Выбор конкретной микросхемы зависит от требований к функциональности, количеству управляемых светодиодов и способу управления в конкретном устройстве.
Заключение
Микросхема К1003ПП1 представляет собой простое и эффективное решение для создания светодиодных индикаторов уровня. Ее основные преимущества — простота применения, низкое энергопотребление и доступность. Несмотря на появление более современных альтернатив, К1003ПП1 остается популярным выбором для многих любительских и промышленных применений, где требуется наглядная индикация уровня сигнала или другой измеряемой величины.
К1003пп1 даташит
Микросхема КПП1 представляет собой простой АЦП, содержащий набор из ти компараторов и ти коммутаторов тока — по числу ячеек индикации. В стандартном варианте включения рис. Напряжение питания прибора должно быть в пределах 10…18 В. Экспериментально измеренный ток нескольких образцов составлял Входной сигнал Uвх подают на вывод 17, а напряжения, определяющие диапазон индицируемых уровней, на выводы 16 нижний уровень Uн и 3 верхний уровень Uв Эти напряжения должны быть в пределах 0…6 В, причем значение Uв должно превышать Uн не менее чем на 1 В. Токи всех трех указанных входов, вытекающие и по абсолютной величине, не превышают 1 мкА.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- К1003ПП1 — микросхема управления светодиодной шкалой
- Контроллер светодиодного индикатора уровня К1003ПП1
Микросхемы интегральные (полный перечень) - Микросхема A277D (К1003ПП1)
- Вольтметр на К1003ПП1
- Светодиодный индикатор уровня
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самый Простой УСИЛИТЕЛЬ ЗВУКА Своими Руками
К1003ПП1 — микросхема управления светодиодной шкалой
Корпус типа Расчет сопротивлений резисторов делителей напряжения в цепях опорного напряжения R3-R5 и входного напряжения R1, R2 производят на основании следующих соотношений: U п , U оп , U вх,max , U вх,min — исходные данные Схема каскадного соединения двух микросхем КПП1 для увеличения разрядности светодиодной шкалы Описание.
Микросхема управления светодиодной шкалой непрерывного типа, обеспечивающая высвечивание столбика на шкале из 12 светоизлучающих диодов, которые загораются поочередно при изменении входного напряжения от минимального до максимального значения. Предназначена для применения в индикаторных устройствах бытовой аппаратуры магнитной записи и воспроизведения звука, усилителях низкой частоты и радиоприемных устройствах.
Масса не более 1,5 г. Сообщить об опечатке Текст, который будет отправлен нашим редакторам:. Отправить Отмена. Функциональная схема. Типовая схема включения микросхемы КПП1. Расчет сопротивлений резисторов делителей напряжения в цепях опорного напряжения R3-R5 и входного напряжения R1, R2 производят на основании следующих соотношений: U п , U оп , U вх,max , U вх,min — исходные данные. Схема каскадного соединения двух микросхем КПП1 для увеличения разрядности светодиодной шкалы.
Ток потребления микросхемы при отсутствии свечения светоизлучающих диодов. Ток по управляющему и опорным входам выводы 3, 16, Предельно допустимые режимы эксплуатации.
Контроллер светодиодного индикатора уровня К1003ПП1
В результате поиска получено товаров: Показана страница: 6 из Набор ключей сборки транзисторов Дарлингтона x 7 50V 0. Количество Цена 1 шт. В корзину 10 шт.
datasheet for STR — Switching Type(Chopper Self Oscillation Type) provided by Sanken electric. Применение микросхем AD (КПП1). Схема.
Микросхемы интегральные (полный перечень)
Прикрепления: Сообщение отредактировал Gringo — Среда, Сообщение отредактировал Rigik — Пятница, Страница 1 из 1 1. Диодные показатели бензина, температуры воды, экономайзер. Дата: Среда, Люди помогите мне с проблемой, какая схема показателей бензина, температуры воды, экономайзера, какие микросхемы используются, очень прошу, хотябы сфоткайте у себя и скинте мне пожалуйста Прикрепления: Дата: Четверг, Добавлено
Микросхема A277D (К1003ПП1)
Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Рис 2.
Большинство современных автомобилей укомплектовано тахометрами, облегчающими правильный выбор передачи, что продлевает ресурс двигателя.
Вольтметр на К1003ПП1
Отечественный интегральный контроллер предназначен для управления ти разрядным линейным индикатором уровня. Основные электрические характеристики микросхемы КПП Микросхема КПП1 представляет собой простой АЦП, содержащий набор из ти компараторов и ти коммутаторов тока — по числу ячеек индикации. В стандартном варианте включения рис. Напряжение питания прибора должно быть в пределах 10…18 В.

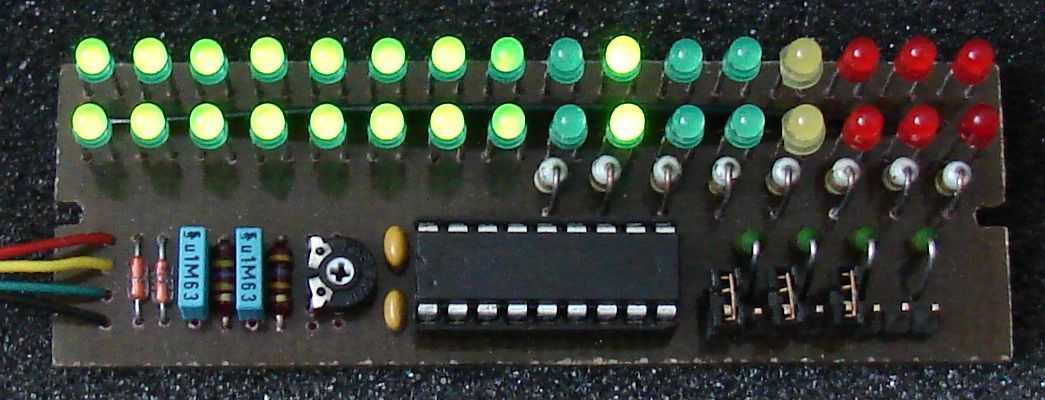

Светодиодный индикатор уровня
Uп номинальное. С помощью резисторов R1, R2 и R3 устанавливаются верхняя Umax и нижняя Umin границы индицируемых напряжений. Расчет сопротивлений этих резисторов осуществляется по нижеприведенным формулам:. В данной схеме индикация уровня осуществляется одиночной светодиодной точкой, что снижает общий уровень потребления. В [Л] приведена схема каскадного включения двух микросхем КПП1 для увеличения разрядности шкалы. Литература: Микросхемы для бытовой радиоаппаратуры. Новаченко, В. Петухов, И.
Вольтметр на КПП1. Вольтметры с дискретной светодиодной шкалой в ряде случаев оказываются предпочтительнее стрелочных.
Service Manual in English. Funai TV MK Schematic Diagram in English a mk Схемы видеокамеров и видеомагнитофонов.
Как оставлять свои сообщения Предупреждение и вечный бан для постоянных нарушителей. Клуб DiyAudio Звук в твоих руках! Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Чип и Дейл — жирный и жадный магазин.. Светодиоды пользовать — не айс, нада линейные шкалы.
Микросхемы LM, LM и LM фирмы National Semiconductors позволяют строить светодиодные индикаторы с различными характеристиками — линейной, растянутой линейной, логарифмической, специальной для контроля аудиосигнала. Ее основу составляют десять компараторов, на инверсные входы которых через буферный ОУ подается входной сигнал, а прямые входы подключены к отводам резистивного делителя напряжения.
Привет, Гость! Войдите или зарегистрируйтесь. Микросхемы серии Аналоговые ключи и коммутаторы по своим функциональным возможностям эквивалентны многоконтактным реле, но не имеют при этом механических подвижных деталей.
Корпус типа Расчет сопротивлений резисторов делителей напряжения в цепях опорного напряжения R3-R5 и входного напряжения R1, R2 производят на основании следующих соотношений: U п , U оп , U вх,max , U вх,min — исходные данные Схема каскадного соединения двух микросхем КПП1 для увеличения разрядности светодиодной шкалы Описание. Микросхема управления светодиодной шкалой непрерывного типа, обеспечивающая высвечивание столбика на шкале из 12 светоизлучающих диодов, которые загораются поочередно при изменении входного напряжения от минимального до максимального значения. Предназначена для применения в индикаторных устройствах бытовой аппаратуры магнитной записи и воспроизведения звука, усилителях низкой частоты и радиоприемных устройствах.
Сайит Кравченко К.В. Микросхема К1003ПП1.
Микросхема К1003ПП1.
Автор: Кравченко К.В.
E-mail: [email protected]
Сайт: www.kkbweb.narod.ru
Микросхема К1003ПП1 представляет собой простейший аналого-цифровой преобразователь, содержащий резистивный делитель напряжения и набор компараторов и коммутаторов тока – по числу ячеек индикации. Она предназначена для управления светодиодной шкалой непрерывного или дискретного вида.
Напряжение питания МС может находиться в пределах 10 … 18 В, при этом потребляемый ею ток без учета тока светодиодов не превышает 10 мА.
На рисунках 1 и 2 представлены схемы включения этих МС в непрерывном и дискретном режимах работы.
Входной сигнал Uвх
подают на вывод 17, а напряжения, определяющие диапазон индицируемых уровней,
на выводы 16 (нижний уровень Uн) и 3 (верхний
уровень Uв).
Токи этих трех входов, вытекающие и по абсолютной
величине, не превышают 1 мкА.
«Цена деления» индикатора, т.е. увеличение входного напряжения, вызывающее включение очередного светодиода, составляет 1/13 от разности Uв-Uн.
Выходные каскады МС представляют собой генераторы тока. Величина их не зависит от напряжения питания (около 15 мА). Его можно регулировать подачей соответствующего напряжения на вывод 2 (Uя), если этот вывод не куда не подключен, напряжение на нем составляет около 0,6 В, что соответствует току 15 мА.
Таблица 1. Таблица зависимости выходных токов от величины напряжения поданного на вход 2.
|
Напряжения, В |
Токи, мА |
|
0 |
0 |
|
0,2 |
3,6 |
|
0,4 |
9 |
|
0,6 |
15 |
|
0,8 |
22 |
|
1 |
29 |
|
1,2 |
35 |
В варианте на Рис 1 индикатор работает следующим образом.
Пока напряжение на входе Uвх меньше, чем
на входе Uн плюс «цена деления», ни один
светодиод не светится. Как только эти напряжения сравняются, включается
светодиод HL1 подключенный к выводу 1. При
увеличении входного напряжения ток по выходу 1 прекращается и появляется ток
выхода 2. В этот момент включается светодиод HL2, но HL1 не гаснет,
поскольку оба светодиода включены последовательно. При дальнейшем росте Uвх включается светодиод HL3, HL4.
Когда появляется ток на выходе 5, на выводе 4 он не прекращается, что сохраняет непрерывность свечения линейки.
Литература:
1. Нованченко И.В., Петухов В.М., Блудов И.П., Юровский А.В. Микросхемы для бытовой радиоаппаратуры. Справочник. – М.: Радио и связь, 1989. – 384 с.
2. Смирнов В. Вольтметр на К1003ПП1. – Радио, 1999, № 6, с. 37.
