К1182Пм1Р даташит. Микросхема К1182ПМ1Р: характеристики и применение регулятора мощности

Как работает микросхема К1182ПМ1Р. Для чего применяется регулятор мощности на К1182ПМ1Р. Какие основные параметры у К1182ПМ1Р. Как правильно подключить К1182ПМ1Р в схему. В чем особенности использования К1182ПМ1Р.

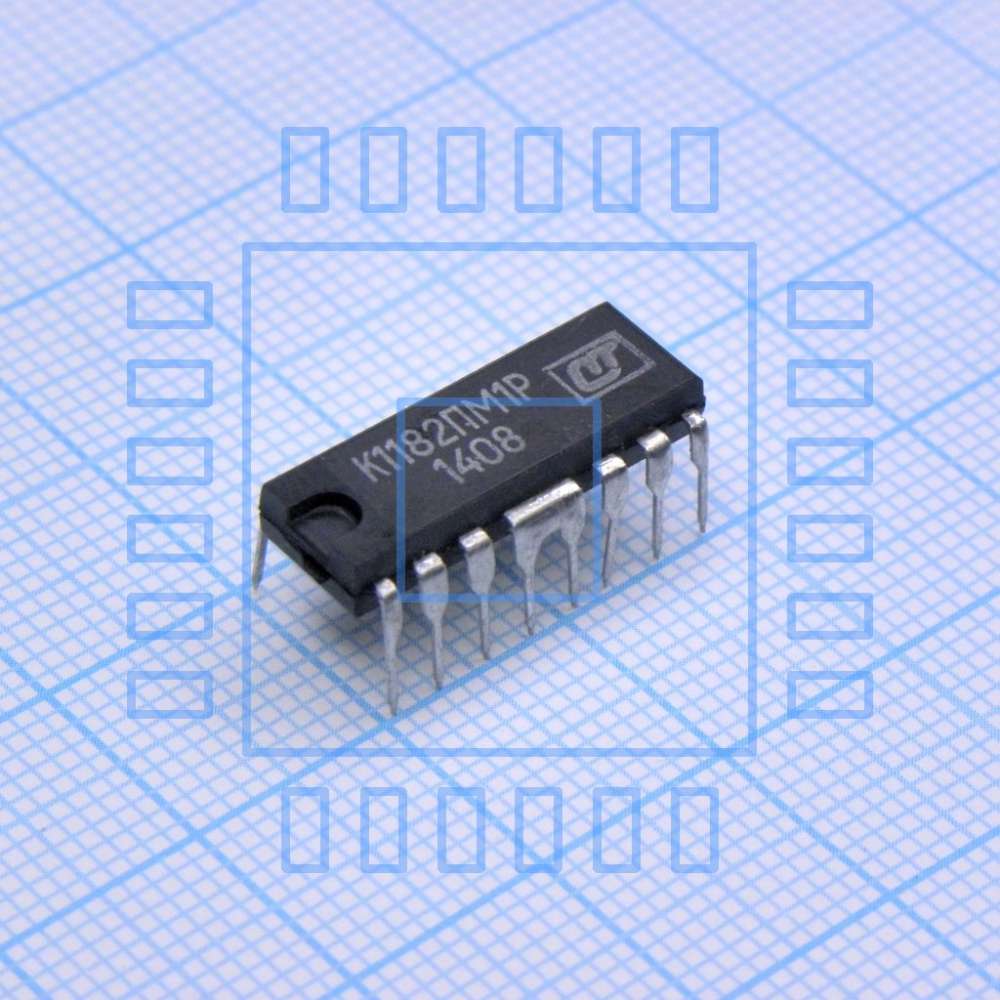

Назначение и основные характеристики микросхемы К1182ПМ1Р

Микросхема К1182ПМ1Р представляет собой интегральную схему, предназначенную для регулирования мощности в цепях переменного тока. Основные характеристики данной микросхемы:

  • Рабочее напряжение: до 300 В переменного тока
  • Максимальный ток нагрузки: 1 А
  • Диапазон регулирования мощности: 0-99%
  • Корпус: DIP-12+4
  • Метод регулирования: фазовый

К1182ПМ1Р позволяет плавно управлять мощностью нагрузки за счет изменения фазы включения симистора или тиристора. Это дает возможность регулировать яркость ламп накаливания, скорость вращения электродвигателей и мощность других нагрузок переменного тока.

Принцип работы регулятора мощности на К1182ПМ1Р

Принцип действия К1182ПМ1Р основан на фазовом методе регулирования мощности. Как это работает?


  1. Микросхема отслеживает переход сетевого напряжения через ноль
  2. В зависимости от сигнала управления формируется задержка включения симистора
  3. Чем больше задержка, тем меньшая часть полупериода подается на нагрузку
  4. Изменяя задержку, можно плавно регулировать эффективное напряжение и мощность

Таким образом, К1182ПМ1Р позволяет изменять мощность нагрузки от 0 до максимума за счет управления моментом включения силового ключа в каждом полупериоде сетевого напряжения.

Основные области применения К1182ПМ1Р

Благодаря своим характеристикам, микросхема К1182ПМ1Р нашла широкое применение в различных устройствах:

  • Регуляторы яркости светильников и ламп накаливания
  • Системы плавного пуска и регулирования оборотов электродвигателей
  • Регуляторы мощности нагревательных элементов
  • Диммеры для бытовой и промышленной светотехники
  • Блоки управления мощностью в различном электрооборудовании

К1182ПМ1Р позволяет создавать компактные и недорогие регуляторы мощности для широкого спектра применений, где требуется плавное управление нагрузкой переменного тока.

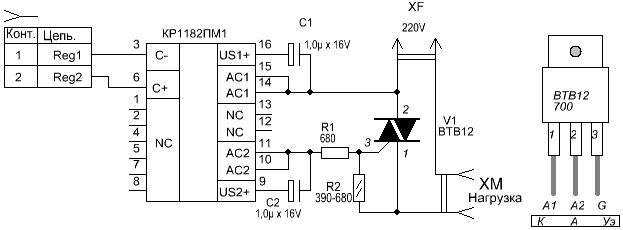

Схема включения и особенности применения К1182ПМ1Р

Для корректной работы микросхемы К1182ПМ1Р необходимо обеспечить правильное подключение. Типовая схема включения содержит следующие ключевые элементы:

  • Симистор или тиристор в качестве силового ключа
  • RC-цепочку для синхронизации с сетью
  • Потенциометр для регулировки мощности
  • Конденсаторы для фильтрации помех

При разработке устройств на К1182ПМ1Р следует учитывать ряд особенностей:

  1. Необходимо обеспечить хороший теплоотвод для симистора при работе с мощными нагрузками
  2. Желательно применение снабберных цепей для защиты от помех
  3. Следует использовать качественные комплектующие для обеспечения надежности
  4. При работе с индуктивными нагрузками может потребоваться дополнительная защита

Корректное применение К1182ПМ1Р позволяет создавать надежные и эффективные регуляторы мощности для различных применений.

Преимущества и недостатки использования К1182ПМ1Р

Применение микросхемы К1182ПМ1Р имеет ряд преимуществ:

  • Простота схемотехнического решения
  • Высокая надежность и стабильность работы
  • Широкий диапазон регулирования мощности
  • Возможность работы с различными типами нагрузок
  • Низкая стоимость готового устройства

Однако у данной микросхемы есть и некоторые недостатки:


  • Ограниченный максимальный ток нагрузки (до 1 А)
  • Возможность возникновения помех в сети
  • Неприменимость для некоторых типов нагрузок (например, люминесцентных ламп)

Несмотря на определенные ограничения, К1182ПМ1Р остается популярным решением для создания регуляторов мощности благодаря простоте применения и хорошему соотношению цена/качество.

Альтернативы К1182ПМ1Р и их сравнение

На рынке существует ряд альтернативных микросхем для построения регуляторов мощности. Рассмотрим некоторые из них:

  • МАА723 — прецизионный стабилизатор напряжения
  • TDA1085C — специализированная ИС для управления двигателями
  • U208D — микросхема для регулирования мощности

Сравнение К1182ПМ1Р с альтернативами:

ПараметрК1182ПМ1РМАА723TDA1085C
Макс. напряжение300 В40 В400 В
Макс. ток1 А150 мА2 А
Метод регулированияФазовыйЛинейныйФазовый

Выбор конкретной микросхемы зависит от требований конкретного применения, таких как тип нагрузки, необходимый диапазон регулирования, требования к точности и стабильности.


Советы по выбору и использованию К1182ПМ1Р

При работе с К1182ПМ1Р следует учитывать несколько важных моментов:

  1. Убедитесь, что параметры вашей нагрузки соответствуют возможностям микросхемы
  2. Используйте качественные комплектующие для обеспечения надежности устройства
  3. Обеспечьте хороший теплоотвод для симистора при работе с мощными нагрузками
  4. Примените соответствующие меры защиты от помех и перенапряжений
  5. При разработке печатной платы уделите внимание правильной разводке силовых цепей

Соблюдение этих рекомендаций поможет создать надежное и эффективное устройство на базе К1182ПМ1Р, которое будет стабильно работать в течение длительного времени.


Управление симисторами с помощью К1182ПМ1Р и К1182ПМ1Р1

Как показывает практика, при использовании К1182ПМ1Р у многих возникают проблемы при использовании этого регулятора (triac driver’а) с симисторами. Например, в комментариях к [1] или на различных форумах, где доходит до того, что «купил две, а они не работают». У меня в данный момент успешно работают 7шт. К1182ПМ1Р1 и ещё две К1182ПМ1 проверены на стенде, ни одной такой «битой» микросхемы пока не встретил.

К сожалению, как это часто бывает с отечественными электронными компонентами, руководства к ним не отличаются полнотой и решению возникающих проблем не способствуют. Поддержка, как таковая, может отсутствовать вообще. Поэтому, приходится тратить время, силы и средства на решение проблем, которых могло бы и не возникнуть, если руководство было бы достаточно полным. Здесь и далее речь пойдёт о схеме включения, показанной на рис.1, взятой из [2], с.232. В качестве нагрузки бралась обычная лампа накаливания 220В 40Вт.

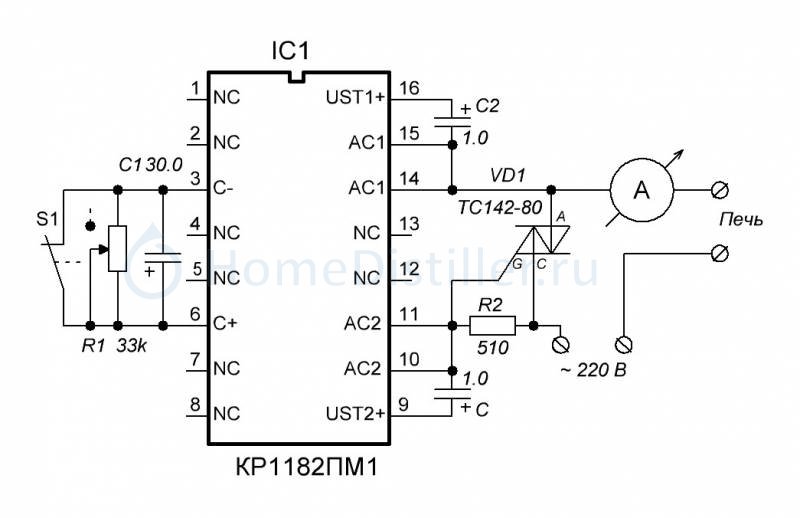

Рисунок 1.

Наиболее типичные проблемы:

  1. Регулирование мощности нагрузки отсутствует или не происходит полного гашения лампы, есть остаточный накал.
  2. Аналогично 1), также при отсутствии симистора в схеме, при подключении нагрузки непосредственно через регулятор. Такое включение нагрузки предусмотрено [3], с.5.

Первая проблема  наблюдалась при использовании симистора BT139-800E, ток управления которого IGT ~10мА. Сравнение схемы с рабочей [4] (есть видео) показало, что главное отличие — в токе управления, который для использованного там BTA41-600 равен 50мА. Аналогично, приведённый на рис.1 КУ-208Г обладает значительно большим током управления, чем BT139-800E. Проблема решилась заменой симистора на BTA16-600b, с таким же номинальным током управления, как и у BTA41-600.

Вторая проблема была при использовании конденсаторов С2,3 номиналом 1мкФ и решилась при замене их на 4,7мкФ и выше, до 10мкФ, как указано на рис.

1.

Также нужно отметить, что при одновременной работе нескольких симисторов в составе одной схемы они могут оказывать влияние друг на друга, что приводит к хаотичному включению и отключению нагрузки вследствие наводимых ими друг на друга помех. Чтобы избавиться от этого, применяют RC снабберы между терминалами A1 и A2 симисторов, либо, выбирают симисторы, рассчитанные на большие значения dv/dt, как, например, серия Snubberless™ у ST Microelectronics. Однако, и BTA16-600b справляются с этим достаточно хорошо и без использования снаббера.

На рис.2 показаны три блока плавного включения и выключения нагрузки на К1182ПМ1Р1 по схеме рис.1 из моего автомата световых эффектов на «рассыпной» отечественной логике.

Рисунок 2.

Ссылки:

  1. https://cxem.net/house/1-161.php
  2. Рюмик, С. М. 1000 и одна микроконтроллерная схема. Выпуск 2./ С.М. Рюмик. – М.:Додэка-ХХ1, 2011. – 400 с.
  3. http://www.sitsemi.ru/kat/1182pm1.pdf
  4. https://www.chipdip. ru/product/rdc1-0018a
Теги:
  • Диммер

К1182пм1р даташит

Короче, любая ин-фа по Трехфазный регулятор мощности Здравствуйте, уважаемые Форумчане! Необходимо разработать регулятор большой мощности. Нагрузка Нужна помощь по статье.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Не работает регулятор мощности на К1182ПМ1
  • Где купить К1182ПМ1Р
  • Навигация по записям
  • Микросхема фазового регулятора К1182ПМ1Р (DIP12+4)
  • Микросхема К1182ПМ1Р
  • Портал о стройке
  • К1182ПМ1Р СХЕМА ФАЗОВОГО РЕГУЛЯТОРА
  • СХЕМА РЕГУЛЯТОРА МОЩНОСТИ
  • Все в картинках
  • К1182ПМ1Р, (КР1182ПМ1)

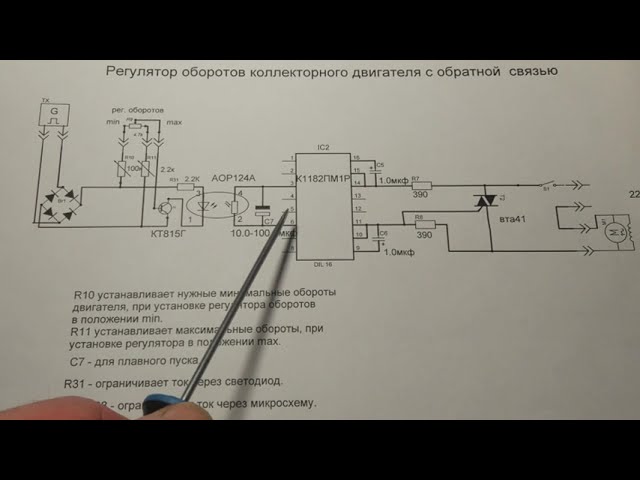

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Перевод Datasheet. Часть 1.
