Общая характеристика микросхемы К155ЛН2

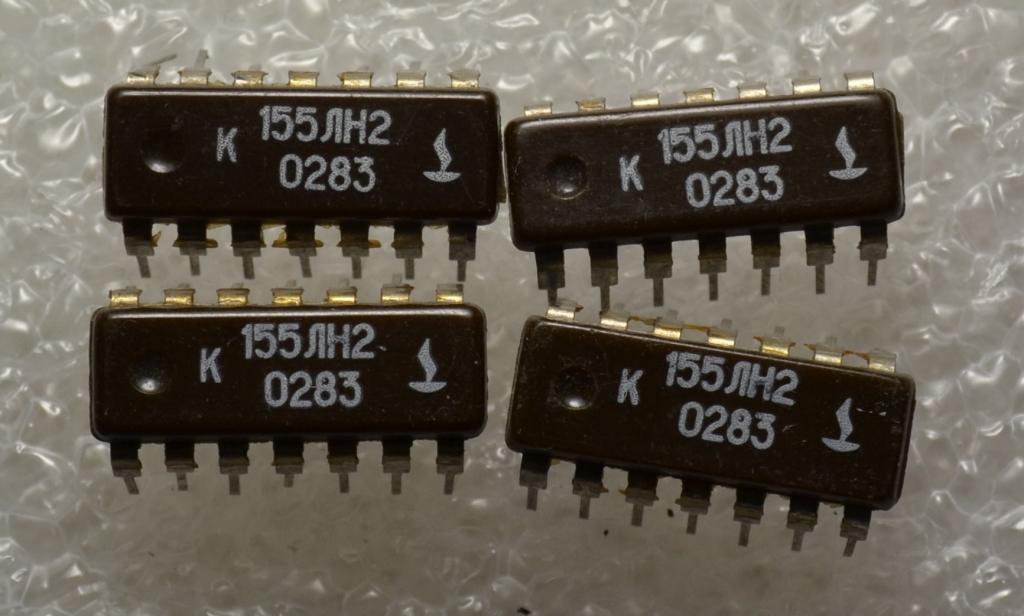

Микросхема К155ЛН2 представляет собой интегральную схему, содержащую шесть логических элементов НЕ (инверторов) с открытым коллекторным выходом. Она относится к семейству транзисторно-транзисторной логики (ТТЛ) и входит в серию К155.

Основные характеристики К155ЛН2:

  • Корпус типа 201.14-2 (DIP-14)
  • Масса не более 1 г
  • Напряжение питания 5 В ± 5%
  • Содержит 6 независимых инверторов
  • Выходы с открытым коллектором

Принцип работы логического элемента НЕ с открытым коллектором

Логический элемент НЕ (инвертор) выполняет операцию логического отрицания — инвертирует входной сигнал. Если на вход подается логическая 1, на выходе формируется логический 0, и наоборот.


Особенностью К155ЛН2 является открытый коллекторный выход. Это означает, что выходной транзистор не имеет нагрузочного резистора в цепи коллектора. Такая схема обладает рядом преимуществ:

  • Возможность подключения внешней нагрузки с напряжением питания, отличным от напряжения питания микросхемы
  • Организация монтажного ИЛИ путем объединения нескольких выходов
  • Увеличение нагрузочной способности выхода

Электрические параметры микросхемы К155ЛН2

Основные электрические характеристики К155ЛН2:

  • Выходное напряжение низкого уровня: не более 0,4 В
  • Входной ток низкого уровня: не более -1,6 мА
  • Входной ток высокого уровня: не более 0,04 мА
  • Время задержки распространения при включении: не более 15 нс
  • Время задержки распространения при выключении: не более 55 нс

Эти параметры определяют быстродействие и нагрузочную способность микросхемы.

Применение К155ЛН2 в цифровых устройствах

Микросхема К155ЛН2 находит широкое применение в различных цифровых устройствах благодаря своей универсальности. Основные области применения:


  • Инвертирование логических сигналов
  • Согласование уровней в интерфейсных схемах
  • Организация монтажного ИЛИ
  • Управление светодиодными индикаторами
  • Формирование импульсных сигналов

Рассмотрим некоторые типовые схемы применения К155ЛН2.

Инвертирование сигналов

Простейшее применение — инвертирование логического сигнала. На вход подается исходный сигнал, а с выхода снимается инвертированный. При этом необходимо подключить внешний нагрузочный резистор к цепи питания.

Согласование уровней

Открытый коллекторный выход позволяет согласовывать уровни сигналов в схемах с разными напряжениями питания. Например, можно соединить ТТЛ-схему с 5В питанием и КМОП-схему с питанием 12В.

Особенности монтажа и эксплуатации К155ЛН2

При работе с микросхемой К155ЛН2 следует учитывать ряд особенностей:

  • Необходимость внешних нагрузочных резисторов на выходах
  • Чувствительность к статическому электричеству
  • Ограничение по максимальному напряжению на выходе
  • Требования к развязке по питанию

Рассмотрим эти аспекты подробнее.


Подключение нагрузочных резисторов

Для корректной работы схемы с открытым коллектором необходимо подключать внешний нагрузочный резистор между выходом и цепью питания. Типовое значение сопротивления — 1-4 кОм. Без резистора на выходе будет формироваться только низкий логический уровень.

Защита от статического электричества

Микросхемы ТТЛ чувствительны к воздействию статических зарядов. При монтаже следует использовать антистатические браслеты и коврики. Хранить микросхемы нужно в антистатической упаковке.

Сравнение К155ЛН2 с аналогами

Микросхема К155ЛН2 имеет ряд отечественных и зарубежных аналогов. Рассмотрим их основные характеристики в сравнении:

ПараметрК155ЛН2КР1533ЛН2SN7405
ТехнологияТТЛТТЛШТТЛ
Напряжение питания, В5 ± 5%5 ± 10%5 ± 5%
Задержка распространения, нс151012

Как видно, микросхемы имеют схожие характеристики, но КР1533ЛН2 обладает немного лучшим быстродействием за счет технологии ТТЛШ.

Рекомендации по выбору между К155ЛН2 и аналогами

При выборе между К155ЛН2 и аналогичными микросхемами следует учитывать следующие факторы:


  • Требования к быстродействию схемы
  • Напряжение питания устройства
  • Нагрузочная способность выходов
  • Доступность компонентов
  • Стоимость

Для большинства применений характеристики К155ЛН2 являются достаточными. Однако при необходимости повышенного быстродействия можно рассмотреть использование КР1533ЛН2.

Перспективы развития логических элементов с открытым коллектором

Хотя микросхемы ТТЛ постепенно вытесняются более современными технологиями, элементы с открытым коллектором продолжают находить применение в новых разработках. Основные тенденции развития:

  • Снижение энергопотребления
  • Повышение быстродействия
  • Уменьшение размеров корпуса
  • Интеграция защитных цепей

Открытый коллекторный выход остается востребованным в интерфейсных и силовых схемах благодаря своей универсальности.


Цифровые микросхемы транзисторы.

Поиск по сайту

Микросхемы ТТЛ (74…).

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие tзд,р,ср.= 13 нс. и среднее значение тока потребления Iпот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.

Для обеспечения выходного напряжения высокого уровня U1вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.

Динамические параметры микросхем ТТЛ серии

ТТЛ серия Параметр Нагрузка
Российские Зарубежные Pпот. мВт. tзд.р.
нс
Эпот. пДж. Cн. пФ. Rн. кОм.
К155 КМ155 74 10 9 90 15 0,4
К134 74L 1 33 33 50 4
К131 74H 22 6 132 25 0,28
К555 74LS 2 9,5 19 15 2
К531 74S 19 3 57 15 0,28
К1533 74ALS 1,2 4 4,8 15 2
К1531
74F
4 3 12 15 0,28

При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов. При совместном применении микросхем серий К155 и К555 помехи невелики.

Взаимная нагрузочная способность логических элементов ТТЛ разных серий

Нагружаемый
выход
Число входов-нагрузок из серий
К555 (74LS) К155 (74) К531 (74S)
К155, КM155, (74) 40 10 8
К155, КM155, (74), буферная 60 30 24
К555 (74LS) 20 5 4
К555 (74LS), буферная 60 15 12
К531 (74S) 50 12 10
К531 (74S), буферная 150 37 30

Выходы однокристальных, т. е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток I

oвх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.

Статические параметры микросхем ТТЛ

Параметр Условия измерения К155 К555 К531 К1531
Мин. Тип. Макс. Мин. Тип. Макс. Мин. Тип. Макс. Мин. Макс.
U1вх, В
схема
U1вх или U0вх Присутствуют на всех входах 2 2 2 2
U0вх, В
схема
0,8 0,8 0,8
U0вых, В
схема
Uи.п.= 4,5 В 0,4 0,35 0,5 0,5 0,5
I0вых= 16 мА I0
вых
= 8 мА
I0вых= 20 мА
U1вых, В
схема
Uи. п.= 4,5 В 2,4 3,5 2,7 3,4 2,7 3,4 2,7
I1вых= -0,8 мА I1вых= -0,4 мА I1вых= -1 мА
I1вых, мкА с ОК
схема
U1и.п.= 4,5 В, U1вых=5,5 В 250 100 250
I1вых, мкА Состояние Z
схема
U1и.п.= 5,5 В, U1вых= 2,4 В на входе разрешения Е1 Uвх= 2 В 40 20 50
I0вых, мкА Состояние Z
схема
U1и. п.= 5,5 В, Uвых= 0,4 В, Uвх= 2 В -40 -20 -50
I1вх, мкА
схема
U1и.п.= 5,5 В, U1вх= 2,7 В 40 20 50 20
I1вх, max, мА U1и.п.= 5,5 В, U1вх= 10 В 1 0,1 1 0,1
I0вх, мА
схема
U1и.п.= 5,5 В, U0вх= 0,4 В -1,6 -0,4 -2,0 -0,6
Iк. з., мАU1и.п.= 5,5 В, U0вых= 0 В -18 -55 -100 -100 -60 -150

шесть логических элементов НЕ с открытым коллектором.

Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.

Как добавить наш сайт в исключения AdBlock

QRZ.RU > Технические справочники > Справочник по отечественным микросхемам. > Параметры интегральных микросхем 155 серии > К155ЛН2 — шесть логических элементов НЕ с открытым коллектором.

class=»small»>


Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус ИМС К155ЛН2
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература

Микросхема представляет собой шесть логических элементов НЕ с открытым коллекторным выходом. Корпус К155ЛН2 типа 201.14-2, масса не более 1 г.

Корпус ИМС К155ЛН2

Условное графическое обозначение

1,3,5,9,11,13 — входы;
2,4,6,8,10,12 — выходы;
7 — общий;
14 — напряжение питания;

Электрические параметры

1 Номинальное напряжение питания 5 В 5 %
2 Выходное напряжение низкого уровня не более 0,4 В
3 Входной ток низкого уровня не более -1,6 мА
4 Входной ток высокого уровня не более 0,04 мА
5 Входной пробивной ток не более 1 мА
6 Ток потребления при низком уровне выходного напряжения не более 33 мА
7 Ток потребления при высоком уровне выходного напряжения не более 12 мА
8 Потребляемая статическая мощность на один логический элемент не более 19,7 мВт
9 Время задержки распространения при включении не более 15 нс
10 Время задержки распространения при выключении не более 55 нс

Зарубежные аналоги

SN7405N

Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. — М.:ИП РадиоСофт, 1998г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. - ISBN-5-85823-006-7
