Схема металлоискателя Пират очень популярна и понятна даже начинающему радиолюбителю. Металлоискатель Пират имеет неплохие характеристики, несмотря на простоту схемы и доступность деталей. Собирается легко, за вечер, не требует никаких настроек и прошивок, начинает работать сразу после сборки! Ниже я представлю подробную инструкцию по сборке металлоискателя Пират!

Характеристики MD Pirate:

Потребляемый ток 30-40 мА
Напряжение питания 9-14 вольт
Без дискриминации, реагирует на все металлы
Чувствительность монета 25 миллиметров — 20 см
Крупные металлические предметы — 150 см

Питание:

Металлоискателю Pirat требуется напряжение 9-14 вольт. Можно использовать обычные батарейки или батарейки АА или две кроны, соединенные параллельно, но я бы советовал потратить немного денег и купить батарейку для бесперебойного питания, ее легко закрепить на штанге металлоискателя и заряда хватит на долго. Так же можно использовать батарейку от шуруповерта, кстати поначалу я ей и пользовался!

Катушка:

Поисковая катушка для металлоискателя Пират также проста в изготовлении. Намотал на раму 190 мм. и содержит 25 витков провода ПЭВ 0,5 мм. Катушку можно намотать на пяльцы, кстати, этот способ довольно распространен. Лично я беру обычную кастрюлю, наматываю на нее катушку и стягиваю все это изолентой, затем из тонкой фанеры делаю каркас и закрепляю на нем. Здесь, как говорится, каждому свое, кому как удобно.

Требуемые детали:

Пиратский металлоискатель схема:

Пиратский металлоискатель состоит из передающего и приемного узлов. Передающий узел состоит из генератора импульсов, который собран на микросхеме NE555 и мощного ключа, на транзисторе IRF740. Приемный узел состоит из микросхемы К157УД2 и транзистора ВС547.

На самом деле детали довольно распространены, но если вы так и не смогли их найти, попробуйте использовать аналоги. Таймер NE555 можно заменить отечественным аналогом КР1006ВИ1. Вместо транзистора IRF740 можно поставить любую биполярную структуру NPN с Н кэ не ниже 200 вольт, можно хоть от энергосберегающей лампы или зарядки от телефона, в крайнем случае подойдет хоть КТ817. Транзисторы ВС557 и ВС547, для отечественных КТ3107 и КТ3102. Операционный усилитель К157УД2 имеет полный аналог КР1434УД1В, его также можно заменить на импортный TL072, но в этом случае потребуется переделывать цоколевку платы, так как она имеет 8 ножек. У меня тоже металлоискатель Пират на TL072, схема и плата в общем архиве. Кстати, генератор импульсов можно собрать и на транзисторах:

Немного о деталях:

Чип К157УД2 и К157УД3
Микросхема NE555
Транзистор IRF740
Пленочные конденсаторы
Правильное подключение резисторов.

Пиратский металлоискатель в сборе:

Для начала, конечно, нужно подготовить плату. Для этого открываем программу Sprint-Layout и распечатываем заготовку нашей будущей платы, затем переносим чертеж любым удобным способом на подготовленную плату, вытравливаем ее и сверлим отверстия под детали. Использую технологию ЛУТ, правда лазерного принтера у меня нет, делаю на работе.

Но когда нет возможности печатать на лазерном принтере, можно сделать рисунок на струйном принтере, затем отрезать стекловолокно нужной формы, приложить рисунок к доске и острым предметом отметить отверстия, затем просверлите и нарисуйте дорожки вручную несмываемым маркером. Ну или через копирку перевести.

Обязательно зачистите плату мелкой наждачной бумагой и обезжирьте ацетоном перед нанесением рисунка, так изображение будет хорошо переводиться, а процесс травления будет быстрее и надежнее. После того, как плата протравлена, необходимо снова стереть тонер или маркер ацетоном и немного потереть наждачной бумагой.

Затем берем паяльник и заливаем дорожки оловом. После лужения обязательно сотрите излишки канифоли ацетоном во избежание проблем в будущем. При желании можно прозвонить дорожки.

Теперь нужно припаять все детали на плату. Для этого тоже открываем печатку в программе Sprint-Layout и смотрим, где какие детали расположены. Я настоятельно рекомендую вам поставить разъемы IC, на всякий случай. В первую очередь припаяйте перемычки, их на схеме 2, и одна под микросхемой NE555, так что если про нее забыть, найти неисправность будет сложно, т.к. уверен, что не вспомните эти джемперы! В качестве перемычки подойдут ножки из резисторов.

Когда все детали на месте, остается только припаять отводы к переменным резисторам, катушке, динамику и питанию.

Правильно собранная схема начинает работать сразу, без всяких настроек.

Катушка, как я уже говорил выше, намотана на ободе 19-22 см и содержит 25 витков. Для поиска более мелких предметов можно намотать катушку менее 15 см — 17 витков или 10 см — 13 витков. Для поиска чермета, конечно, лучше использовать катушку диаметром 19см.

Хочу сказать пару слов о тональности звука. Он показался мне слишком грубым. Можно изменить тембр подбором конденсатора С1, я заменил на 47нф и звук стал выше.

Динамик лучше взять типа 3ГДШ ТРЙД 4070-02 8Ом так звук будет гораздо мощнее, я заменил им старый динамик в своем металлоискателе. Также очень хорошо справляются со своей задачей динамики от наушников.

Ссылка на печатную плату, а также список деталей, необходимых для сборки Пирата, который можно очень дешево купить на AliExpress с бесплатной доставкой, находятся в конце видео статьи!

И напоследок видео работы металлоискателя Пират:

Собрать такой прибор сможет каждый, даже тот, кто совсем далек от электроники, нужно только припаять все детали как на схеме. Металлоискатель состоит из двух микросхем. Они не требуют прошивки или программирования.

Блок питания 12 вольт, можно от батареек АА но лучше батарейка 12в (маленькая)

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0,5

Характеристики:
— Потребляемый ток 30-40 мА
— Реагирует на все металлы Без дискриминации
— Чувствительность 25 мм монета — 20 см
— Крупные металлические предметы — 150 см
— Все детали не дорогие и легкодоступные.

Список необходимых деталей:
1) Паяльник
2) Текстолит
3) Провода
4) Сверло 1мм

Вот список необходимых деталей

Схема самого металлоискателя420002

В схеме использованы 2 микросхемы (NE555 и К157УД2). Они довольно распространены. К157УД2 — можно подобрать из старого оборудования, что я успешно и сделал

Конденсаторы 100нФ надо брать пленочные, вот так берем напряжение как можно меньше

4 Распечатать 9 эскиз платы на обычной бумаге

Вырежьте кусок текстолита под свои размеры.

Накладываем плотно и острым предметом продавливаем места будущих отверстий

Вот как должно получиться.

Далее берем любую дрель или сверлильный станок и сверлим отверстия

После сверления нужно начертить дорожки. Можно сделать это насквозь, или просто покрасить их нитролаком с помощью простой кисточки. Дорожки должны получиться точно такими же, как на бумажном шаблоне. И мы берем комиссию.

В места отмеченные красным ставим перемычки:

Далее просто припаиваем все компоненты на место.

Для К157УД2 лучше поставить переходную розетку.

Для намотки поисковой катушки потребуется медный провод диаметром 0,5-0,7 мм

Если такого нет, то можно использовать другой. Мне не хватило медного лакированного провода. Я взял старый сетевой кабель.

Снял корпус. Проводов было достаточно. Мне хватило двух сердечников, намотали и катушку.

Согласно схеме катушка имеет диаметр 19 см и содержит 25 витков. Отмечу сразу, катушку надо делать именно такого диаметра исходя из того, что вы будете искать. Чем больше катушка, тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не велика. Намотал себе сразу три катушки 23см (25 витков), 15см (17 витков) и 10см (13-15 витков). Если нужно накопать металлолома, то ставим большую, если искать на пляже мелочевку, то катушку поменьше, ну вы сами разберетесь.

Наматываем катушку на что-нибудь подходящего диаметра и плотно обматываем изолентой так, чтобы витки были плотно рядом друг с другом.

Катушка должна быть максимально плоской. Динамик взял первое попавшееся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания необходимо подождать 15-20 секунд, пока схема не прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить на воздухе. После начинаем крутить переменный резистор 100К до появления щелчков. Как только появятся щелчки, крутите в обратную сторону, как только щелчки исчезнут, этого достаточно. После этого также подгоняем резистор 10К.

За счет микросхемы К157УД2. Вдобавок к откопанному я попросил у соседа еще 1 и купил два на радиорынке. Вставил купленные микросхемы, включил аппарат, но он отказался работать. Я долго ломал голову, пока просто не поставил другую микросхему (ту, что паял). И все сразу заработало. Так вот для чего переходная панелька, чтобы подцепить живую микросхему и не мучиться с пайкой и пайкой.

Куплены фишки

Здравствуйте! Я давно сюда не писал. Дел было много… За окном уже весна, второй день температура держится на уровне 9-10 градусов. Снег медленно тает. Открытие сезона не за горами. Итак, одним из дел, которое помогло бы скоротать время и приблизить сезон, стала сборка металлоискателя с нуля своими руками. Результат меня радует 🙂

Кому не терпится, видео с работой этого чуда:

Все началось с того, что я наконец-то получил фольгированный текстолит, не заплатив за него ни копейки)). Первым этапом тестирования этого текстолита была сборка металлоискателя.

Для сборки была выбрана схема импульсного металлоискателя «Пират», так как не было желания делать прибор на биениях). Итак, схема загружена, программа Sprint Layot установлена, печатная плата распечатана на фотобумаге. начинаю сборку.

Плата изготовлена ​​методом лазерного утюга (сокращенно ЛУТ). Подробно расписывать не буду, для этого есть гугл :). Все, текстолит вырезан, дорожки перенесены на плату.

Далее я разбавляю травильный раствор. И тут мне снова помог электролит из аккумулятора! В состав раствора входили поваренная соль, перекись водорода и электролит (вечером того же дня котенок опрокинул баночку с раствором).

Ну и плата вытравлена, отверстия просверлены. Теперь его необходимо залудить. Лужение производилось паяльником.

Пришло время самой длинной части сборки. А именно сбор, поиск и пайка деталей. Обе микросхемы и два транзистора нашлись без труда. Конденсаторы и резисторы вытащили из старых плат. Но я не нашел несколько резисторов. Они должны были пойти в телевизионную комнату для них. Мне дали БЕСПЛАТНО.

Плата собрана, экспериментальная катушка намотана. Пришло время включить. Первое включение производилось от двенадцативольтового блока питания. Скрутил провода, подключил катушку, перепроверил полярность, включаю… не работает… молчит(. Транзистор греется. Припаял. Включаю опять… тишина .Последующие проверки выявили неисправность микросхемы К157УД2.жизнь Работает!!!Радости было много 🙂

На следующий день схему наладили и получили культурный корпус. Разъемы сняты. Теперь мне нужна была нормальная катушка. Я вырезал его из куска фанеры. Потом подобрал количество витков, залил обмотку термоклеем и намотал синий Лента .

Теперь понадобился материал для стержня, который был предметом обсуждения на следующий день. Купил 4 метра водопроводной трубы ПВХ и 0,5 метра канализационной трубы. Из них были вырезаны соответствующие детали для сбора удилища. Паял трубы горячим клеем и феном.

Стержень собран, катушка готова, корпус прибора приобрел должный вид. Осталось все соединить. Блок крепится к штанге с помощью фурнитуры. А вот для крепления катушки в магазине не оказалось пластикового болта. Катушка все еще временно удерживается на стяжке.

Осталось только купить аккумулятор с зарядным устройством. Работает от батарейки от шуруповерта :).

Дома аппарат начинает реагировать на копейки с 20 см, что я считаю неплохо. Еще скажу, что у него нет дискриминации, поэтому отрезать столь ненавистный всем копателям металлический мусор невозможно.

От процесса сборки и от полученных результатов я остался полностью доволен и, думаю, немного улучшил свои навыки радиолюбителя, применив в своей практике новые методы.

Итак, мои вложения (кроме покупки аккумулятора) заняли 230 руб. С аккумулятором думаю будет около 1000 руб. Это устройство можно легко окупить и даже заработать, используя его для поиска металлолома. Поиск монет тоже возможен, но из-за отсутствия дискриминации это будет сложно.

Позвольте мне рассказать вам о фотографиях. Делал их для себя, поэтому качество немного водянистое 🙂

Так же советую подписаться на канал «Старая Вятка», где вы найдете много видео о копе, металлоискателях, навигации, картографии и уходе за монетами :

В раннем детстве на почве просмотра фильма Индиана Джонс зародилась тяга к открытиям и поиску сокровищ, на этой волне у меня появилось жгучее желание собрать свой металлоискатель, но так как у меня был только опыт в сфере электроника и пайка, у меня был только уровень разборки телевизора, мечта так и осталась мечтой… до сих пор.

На самом деле собрать Пиратский металлоискатель может любой, кто умеет держать паяльник. Нужно просто спаять все детали и все работает.

Наткнулся на этот металлоискатель случайно в интернете, заманил своей простотой и характеристиками.

В интернете просто куча данных с его характеристиками и возможностями. Здесь я хочу показать свою работу. Кому интересно, читайте дальше.

Список деталей прост, не является редким или труднодоступным.

Купив, получаем горсть таких деталей

Собираем по такой схеме:

В схеме использованы микросхемы NE555 и К157УД2; для них очень рекомендую панели к ним, они не дорогие, так как К157УД2 очень часто бракованные и припаянные к плате микросхемы снять проблематично.

Конденсаторы 100нФ необходимо брать пленочные с напряжением не менее 60 вольт. Они большие красные или синие. ЭТО ВАЖНО. Пират с маленькими конденсаторами не работал!

Плата изготовлена ​​ЛУТ. Просверленная и залуденная плата выглядит так

После пайки получаем вот такой вид

Следующим этапом будет изготовление поисковой катушки. Катушку рекомендуется наматывать диаметром 190 мм. В качестве рамки я использовала пыльцу для вышивки, их диаметр 180 мм. Я использовал провод ПЭТВ 0,5. Наилучший результат дал 21 ход.

В качестве питания использовал корону, но советуют питание от 12 вольтовой батарейки. С батареей чувствительность увеличивается.

Металлоискатель «Пират» прибор не требует настройки. Если все правильно спаяно и все детали исправны, то сразу заработает. Очень важная деталь. Регулировку резисторами необходимо проводить с изъятием катушки из любых металлов. Сначала подумал, что Пират вышел из строя и постоянно гудит, а оказалось, что пол весь с металлом — железобетонные перекрытия.

Провод от платы к катушке необходимо использовать сечением не менее 1,5 мм и желательно без штекеров, лучше просто припаять.

Тело представляло собой электрическую коробку. Но здесь можно использовать что угодно. Я даже видел, что мыльница служила телом.

В корпусе просверлил отверстия для органов управления, кнопок и разъемов для наушников.

Теперь приступим к изготовлению бара. В качестве штанги я использовал пластиковую трубу диаметром 20 мм. Для этого нужно купить 4 клипсы. Запомнить! Не используйте металлопластиковые или любые другие металлические трубы. Катушка отреагирует на это.

На катушку приклеил пол из круга ПВХ 6 мм. К этой детали прикрепляем зажимы.

Получаем поисковую катушку с простым креплением.

Стержень будет прикреплен к катушке.

Все соединяем и получаем готовый металлоискатель Пират

Данный импульсный металлоискатель своими руками показал следующие характеристики:

монета 2 руб. — 8 см

золотое кольцо — 11 см

ножницы — 19 см

А вот если заменить заводную головку на 12 вольтовую батарейку, то чувствительность заметно повысится.

Если кому-то понравился этот металлоискатель, то могу изготовить на заказ.

Вот и все! Оставляйте комментарии, всем добра.

Сообщение Просмотров: 200

Пиратский металлоискатель своими руками описание сборки, 3 вида подходящих плат, ответы на популярные вопросы по правильной пайке. 3 нюанса по пайке плат + ТЕСТ для проверки сомо.

ТЕСТ:

маленький тест

1. Какие схемы лучше всего подходят для использования с металлоискателем?

а) Транзистор или NE555.

б) КР 1006 ВИ1, NE555 или Am2504.

1. Какую схему лучше установить на Пират и почему?

а) Транзистор — увеличит дальность действия устройства.

b) NE555, так как он обеспечит лучшую стабильность в работе.

1. Какой источник питания подключен к плате для работы металлоискателя?

а) Одна батарейка «Крона».

б) Четыре батареи Крона, соединенные параллельно.

в) Одна батарея.

1. При сборке аппарата на транзисторе что означает резистор R1?

а) Частота генерации.

б) Длительность импульса.

Ответы:

1. а) Для сборки металлоискателя своими руками желательно использовать плату транзисторов или NE555.
2. б) Для установки на извещатель предпочтительно использовать плату NE555. Таким образом, работа оборудования значительно стабилизируется.
3. б), в) Для нормального функционирования металлоискателя используется источник питания в виде четырех батарей Крона, соединенных между собой, или одной батареи. Оба источника подходят, но для простоты ставят аккумулятор и не тратят время на подключение аккумуляторов.
4. а) R1 на транзисторе означает частоту генерации. Длина импульса обозначается как R2.

Определение: Металлоискатель Пират (МП) представляет собой прибор импульсного типа с понятной для самостоятельной сборки схемой. Металлоискатель состоит из небольшого количества элементов и катушки.

Если использовать катушку 280 мм, то монеты находятся на расстоянии до 20 см, а крупный металл — до 1,5 метра.

Металлоискатель получил свое название от производителей схемы — ПИ, что означает импульсное действие. RAT расшифровывается как Radio Cattle, сайт производителя.

Многих искателей интересует, как настроить Пиратский металлоискатель на монеты. Собранный своими руками аппарат не различает металлы и монеты на расстоянии, но с его помощью учатся искать металлические детали. Для новичков это хороший опыт. Также большим преимуществом модели Pirate является простота сборки и тот факт, что все компоненты легко найти. К тому же запчасти недорогие и продаются в любом радиомагазине.

Также на Пират не обязательно устанавливать различные программируемые элементы, а это значительно упростит жизнь радиолюбителям. Даже если человек крайне поверхностно знаком с процессом сборки электрооборудования, для него не составит труда собрать металлоискатель своими руками.

Как сделать Металлоискатель Пират своими руками? Проходим тест и следуем инструкциям.

Перечень деталей металлодетектора Pirat для цепи 9 NE5550608

Радиокомплект Pirate Metal Detector подходит для схемы NE555.

Радиодетали очень легко найти в старой электронике. А если мало — есть много специализированных магазинов.

Также для сборки необходимо найти дополнительные детали и инструменты:

1. Провод, который будет намотан на катушку. Подходит ПЭВ 0,5.
2. Микросхема NE555. Он установит узел для передачи.
3. Пластиковый материал для изготовления корпуса.
4. Лента или клейкая лента.
5. Маленький паяльник.

Найдя все необходимое, просто соберите Металлоискатель Пират своими руками в домашних условиях.

2 подробные схемы сборки МП своими руками

Для сборки металлоискателя Пират используются 2 схемы. Для первого варианта нужно найти микросхему NE555 — она ​​использовалась в советское время и была аналогом КР 1006 ВИ1.

NE555

Но если найти NE не удается, то используется транзисторная схема. Желательно все же попробовать получить NE555, так как устойчивость автомобиля значительно повысится.

Если есть желание собрать аппарат на транзисторе, то так же придется выбрать длительность и частоту. Такие транзисторы имеют самые разные параметры. Вам нужно использовать осциллограф. Резистор R1 — частота генерации. R2 – диапазон импульсов.

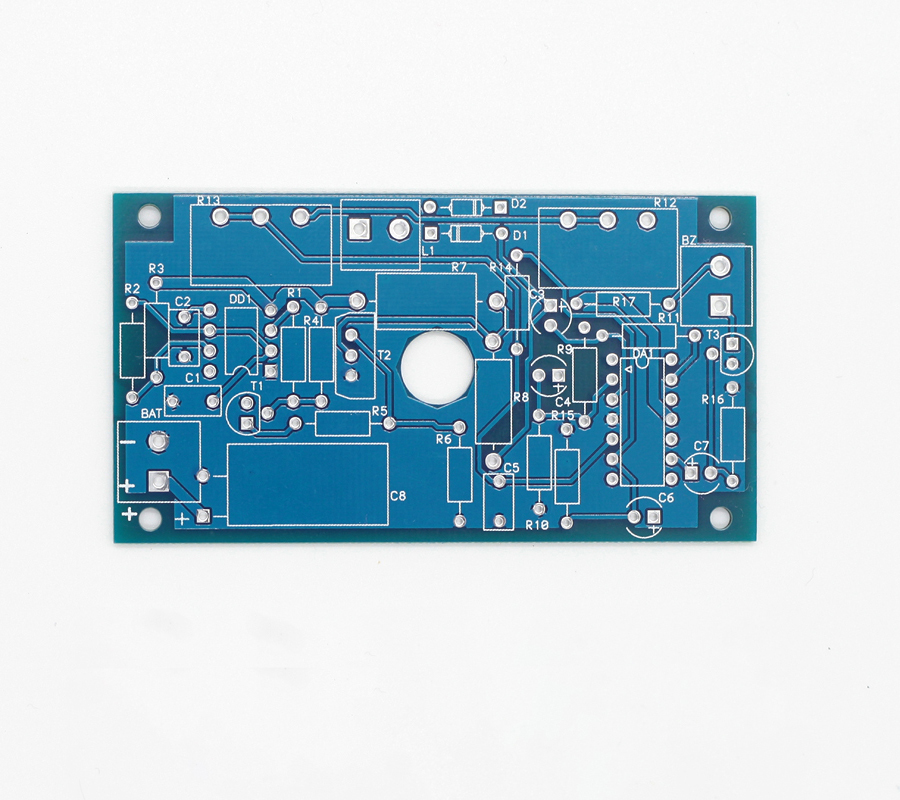

2 печатные платы металлоискателя Пират: разбираем по полочкам

После пайки платы необходимо подключить питание.

При желании вы можете использовать Короны, соединенные друг с другом. Для нормальной работы достаточно 4 шт. Но проще подключить один аккумулятор (9В).

В случае использования батарейки надо иметь в виду, что одной будет недостаточно, так как напряжение будет часто падать, а это приведет к сбою настройки.

Если осматривать распаянную готовую плату, то нужно смотреть на конденсаторы, расположенные с левой стороны. Они пленкообразные, обладают большой термостойкостью. Если вы их установите, это положительно скажется на стабильности работы устройства.

Дополнительные варианты платы:

1. Печатная плата для MP на tl072.
Плата
2. на макете MP sprint.
3. МП и микросхема с гонгом.
4. К157уд2. Иногда люди интересуются, чем заменить к157уд2 в МП. Подойдет плата КР1434УД1А.

Пример платы

3 нюанса изготовления катушки-корзины для МП своими руками

Сделать катушку для МП своими руками несложно. Высокая точность сборки катушки не играет большой роли, если она используется на импульсном оборудовании. Не все умеют наматывать катушку на МП — ее просто наматывают на двухсотмиллиметровую оправку или чуть меньше. Необходимо использовать 25 витков эмальпровода диаметром 0,5 мм.

1. Катушки нужно будет обработать изолентой.
2. Для увеличения глубины поиска металлов намотана катушка 270 мм — 22 витка с такой же разводкой.
3. Для расчета катушки желательно изучить таблицу параметров для разных типоразмеров. Лучше использовать проволоку, имеющую диаметр 0,5-0,6 мм. Но если их не удалось найти, то подойдет и 0,4 мм. В таблице указаны диаметры датчиков, количество витков, диаметр сечения/проводка, индуктивность и сопротивление.

Для того чтобы Pirate Metal Detector работал без перебоев, закрепляем катушку в корпусе, который не содержит никакого металла. В образе автор работы использовал полипропиленовую кабину. Это очень хороший вариант без использования металла внутри. В этом вопросе мастерам предоставляется полная свобода творчества – главное, чтобы не было металла.

Используется любой корпус из пластика. Также некоторые люди для экономии времени обматывают изделие изолентой или изолентой. Но такой вариант выглядит не слишком эстетично, а потому за основу все же предпочтительнее брать пластиковую трубку – выбор очень широк и найти подходящую в ближайшем магазине сантехники не составит труда.

При изготовлении пластикового каркаса полностью исключаем удары о землю и траву в месте поиска металлических деталей. Корпус катушки МП можно найти в сети. Многие эстеты заказывают изделия, используемые на фабричных агрегатах, и надевают их на свои самоделки – таким образом достигается эстетическая красота изделия.

При сборке катушек следует избегать использования металла — он будет мешать работе по поиску и не получится добиться поставленной цели. Это крайне негативно скажется на оборудовании. Выводы от катушки необходимо припаять к проводу с несколькими жилами. Он должен иметь диаметр поперечного сечения 0,5 мм или чуть больше. В идеале это должно быть несколько проводов, скрученных вместе.

Самодельная катушка для МП готова. Собрать Металлоискатель Пират своими руками не так сложно, как может показаться. И не забывайте, что в первую очередь металлоискатель делается для конкретной цели — поиска металла. И поэтому выбирать какую-то специальную конструкцию катушки излишне. Об этом должны думать только эстеты и перфекционисты. Катушка, обмотанная изолентой, даст тот же результат, что и деталь в заводском корпусе.

Металлоискатель «Пират» своими руками

2 нюанса по настройке и работе с оборудованием

Если металлоискатель собран без ошибок, то и настраивать его практически не нужно. Многие задаются вопросом, как увеличить чувствительность металлоискателя Pirate. Этого можно добиться, когда в колонке начнут звучать небольшие щелчки. Когда это происходит в крайних точках резистора, то номинал R12 меняют на среднее положение. Только так можно повысить чувствительность МП.

Осциллограф контролирует: частоту генератора, длительность импульса. Импульс 130-150 мкс, идеальная частота 120-150 Гц.

Работа с металлоискателем

Включить. На стабилизацию уйдет полминуты, после чего резистор R13 надо подрегулировать. После всех манипуляций начинаем поиск металла.

Как избежать 4 ошибки

Металлоискатель Пират — простой прибор, а потому неисправностей у него не может быть много и они быстро устраняются.

1. При перегреве или некорректной работе устройства необходимо сразу убедиться в правильности номиналов всех деталей и узлов.
2. Бывают ситуации, когда звук идет от устройства, но на металлы оно не реагирует. Причина в Т1, или диоде Д1. Для устранения проблемы детали придется заменить на исправные.
3. IRF740 нагревается. Необходимо осмотреть резистор R6. Если он имеет правильное значение, то уменьшите его. Например, когда было 150-е, то ставим 100-е. Для лучшего решения проблемы используем переменный резистор номиналом 200 Ом. Далее следует подобрать такое сопротивление, чтобы IRF740 перестал греться. После необходимого подбора сопротивления производим герметизацию.
4. T3 нагревается или перегорает. Такая неприятность случается из-за того, что мастер выбрал не тот динамик. Сопротивление хорошего динамика должно быть 8 Ом, мощность 0,5 Вт.

Применение таких насадок в большинстве случаев помогает справиться со всеми проблемами.

Также важно знать 3 нюанса о пайке плат

Для пайки проводов и плат необходимо знать о нескольких важных нюансах работы:

1. Перед началом работы обязательно нужно выбрать подходящий паяльник. Ассортимент оборудования для пайки плат 15-30 Вт. Выше использовать нельзя, иначе плата сгорит. Акустический блок идеально подходит для работы из-за его небольших размеров и низкой степени нагрева.
2. Чтобы правильно спаять плату, ее нужно очень хорошо зачистить. Так достигается прочное соединение. Для обработки готовится мыльный раствор, а после этого вся поверхность протирается салфеткой. Металл после обработки качественно протирается от мыла. Иногда на платах заметны плотные отложения – их удаляют специальным составом, продающимся в магазине электрики. Участок необходимо очень хорошо очистить до появления блеска.
3. Контакты на плате должны быть правильно расположены. Сначала подключаются маленькие резисторы, а потом переходим к крупным деталям.

ТОП 3 паяльника для плат

Для качественной обработки платы необходимо использовать паяльник. Лучшие производители:

1. Ersa — немецкая компания. Пальцы дороги и должны быть куплены для профессионального использования.
2. Китайские аппараты Quick не уступают по качеству, но и цены намного ниже.
3. Бюджетный вариант Лаки. Идеально подходит для начинающих.

Ответы на 5 часто задаваемых вопросов о пайке плат

1. Как долго нужно держать паяльник для надежной фиксации? — достаточно 3-4 секунд.
2. Вам нужно добавить много припоя? — Главное полностью закрыть с ними контакт. Если это делает капля, то этого количества достаточно.
3. Какого цвета должен быть припой — блестящий или матовый? — Ближе к первому варианту.
4. Нужно использовать защитное снаряжение? — Обязательно наденьте защитные очки, чтобы горячая часть не попала в глаза.
5. Какую температуру выдерживает чип? — Не более 230 градусов.

Собрать все детали для металлодетектора Pirate своими руками несложно, если следовать инструкции. Отзывы и характеристики на МП в основном положительные.

Если остались неясности по изготовлению Металлоискателя Пират своими руками, то на оставшиеся вопросы ответит подробная видео-инструкция в интернете.

Самодельный МП, сделанный своими руками, отлично подойдет новичку.

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Собрать такой аппарат под силу каждому, даже совершенно далекому от электроники, нужно только припаять все детали как на схеме . Металлоискатель состоит из двух микросхем. Они не требуют прошивки или программирования.

Питание 12 вольт, можно от пальчиковых батареек, но лучше батарейка 12в (маленькая)

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0,5

Технические характеристики:
— Потребляемый ток 30-40 мА
— Реагирует на все металлы без дискриминации
— Чувствительность 25 мм монета — 20 см
— Большая металлические предметы — 150 см
— Все детали не дорогие и легкодоступные.

Список необходимых деталей:
1) Паяльник
2) Текстолит
3) Провода
4) Сверло 1мм

Вот список необходимых деталей.

Схема металлоискателя

В схеме используются 2 микросхемы (НЕ555 и К157УД2). Они довольно распространены. К157УД2 — можно подобрать старое оборудование, что я успешно и сделал

Конденсаторы 100нФ надо брать с пленкой, такие, напряжение берем как можно меньше

Распечатать эскиз платы на обычной бумаге

Вырезать кусок PCB под свои размеры.

Плотно приложить и надавить острым предметом на места будущих отверстий

Вот как должно получиться.

Далее берем любую дрель или сверлильный станок и сверлим отверстия

После сверления нужно начертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто покрасить их нитролаком простой кистью. Дорожки должны быть точно такими же, как на бумажном шаблоне. И травим доску.

В местах отмеченных красным установить перемычки:

Далее просто припаиваем все компоненты на место.

Для К157УД2 лучше ставить переходную розетку.

Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7 мм

Если нет, то можно использовать другой. Моего медного лакированного провода не хватило. Я взял старый сетевой кабель.

Снял панцирь. Проводов было достаточно. Мне хватило двух проводов, они еще и качали катушку.

По схеме катушка диаметром 19 см содержит 25 витков. Сразу замечу, что вам нужно сделать катушку такого диаметра исходя из того, что вы ищете. Чем больше катушка, тем глубже поиск, но на большой катушке плохо видно мелкие детали. Маленькая катушка хорошо видит мелкие детали, но не велика глубина. Намотал себе сразу три катушки 23см (25 витков), 15см (17 витков) и 10см (13-15 витков). Если нужно накопать металлолома, то ставьте большой, если на пляже искать мелочевку, то катушку поменьше, ну вы сами разберетесь.

Наматываем катушку на что-нибудь подходящего диаметра и плотно обматываем изолентой так, чтобы витки были плотно рядом друг с другом.

Катушка должна быть как можно более плоской. Спикер занял первое место.

Теперь все подключаем и пробуем схему работы.

После подачи питания необходимо подождать 15-20 секунд, пока схема не прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить на воздухе. После начинаем крутить переменный резистор 100К до появления щелчков. Как только появились щелчки, поворачивайте в обратную сторону, как только щелчки достаточно исчезнут. После этого так же настраиваем резистор 10К.

За счет микросхемы К157УД2. Вдобавок к тому, что я подобрал, я попросил еще одного соседа и купил два на радиорынке. Вставил купленные чипы, включил аппарат, а он работать отказался. Я долго ломал голову, пока не вставил очередной чип (тот, что вытащил). И все сразу заработало. Так на то и нужен переходник-гнездо, чтобы подцепить живую микросхему и не мучиться с пайкой и пайкой.

Покупные чипсы

Мой и тот, что взял мой сосед

Все готово, осталось только сделать планку и поставить плату в чехол и в поисках сокровищ)

Вот ВИДЕО тест

Тесты дома выполнялись на среднем витке диаметром 15 см. Итак, золотое кольцо поймало в воздухе 18 см, ножницы 30 см. настольная лампа 50см. что достаточно неплохо для такого металлоискателя.

Вопросы и предложения в комментариях.

Скачать эскиз печатной платы: имп-MS.rar [11.03 Кб] (cкачиваний: 14727)

ቅድመ ማጉያ ለ k157ud2. ቺፕ K157ud2 የመቀየሪያ ወረዳ

ከታች መሳሪያ መሳሪያ አለው ጥራትየድምጽ እና ዝቅተኛ የድምፅ ደረጃ, እና እንዲሁም ማለፊያ ተግባር አለው (ቀጥታ ድግግሞሽ ምላሽ), በተመሳሳይ ጊዜ, ቀላልነት ጀማሪ ሬዲዮ አማተሮችን አያስፈራውም. የወረዳው ተገብሮ በ ኢ ጄምስ በተገለጸው ልማት ላይ የተመሠረተ ነው «ወደ ኋላ 1948, እና መሣሪያ አብረው አብረው Baxandall ሥራ» 1952 часа 🙂 የማጉላት ደረጃ ፣ ይህ ጉዳይኦፕ አምፕ, መጠኑን ከፍ ሊያደርግ ይችላል, «ይበላል» (በዚህ ተቆጣጣሪ, амплитуда አምስት ይወርዳል ወይም ወይም -13db!) የቶን እገዳ. ለማንኛውም የራዲዮ በሰፊው የሚታወቁ ምንጮችን በመተንተን (አንዳንድ ታሪካዊ ስህተቶች ያሉበት) ፣ ትንሽ ነገር ለመሞከር ተወስኗል።

እንደ ሆኖ እውነተኛ ገበታዎችየድግግሞሹን ምላሽ ለማስወገድ ጊዜ አልነበረኝም, ነገር ግን የማስመሰል በ በ Калькулятор стека тона ፕሮግራም ውስጥ እናቀርባለን. ይህ ወረዳ በ r5-r6 ጥቅም ላይ ነው ነው, ይህም መሃከለኛውን ሳይነካው ጠባብ መጨመርን ያቀርባል. እነዚህ ተቃዋሚዎች በ E.J. Джеймс «a» ውስጥ አይደሉም, ስለዚህ ማስመሰል ያለ እነርሱ ይከሰታል 🙂 ሆኖም ግን በ አጠቃላይ እይታበሰንጠረዡ ላይ ተጽዕኖ አያሳድርም ፣ እሱ ተራ ብቻ ነው።።። Быстрый просмотр.

ነገር የበለጠ እፈልጋለሁ እፈልጋለሁ: በዝቅተኛ ድግግሞሽ እና ከፍተኛ ድግግሞሽ ውስጥ የበለጠ መጨመር ፣ በህዳግ ፣ ምንም እንኳን በእርስዎ ሁሉም ነገር የተለየ ሊሆን ይችላል።።።። Быстрый и быстрый поиск :). ለምሳሌ የቤርድ ፋብሪካ ፋብሪካ vega 50AC-106 ምርቶችን ልምድ ፣ ማስተካከያ ዝቅተኛ ድግግሞሽበ ድግግሞሽበ rrr Up-001 ውስጥ ያለው የቲምብ ምንም አይገጥምም ፣ ምክንያቱም የላይኛውን ክልል ብቻ ብቻ ስላደረገው ስላደረገው (200-250 Гц ፣ ነው ብሎ መጥራት ነው ፣ ራምብል ራምብል።። ሆኖም በሪጋ ፋብሪካ ራዲዮቴህኒካ rrr S50b በተመረቱ ሲስተሞች ተቀባይነት ያለው የድምፅ ጥራት ማግኘት ተችሏል። ምንም እንኳን ሁሉ እንደ ማደንዘዣ ቢቆጠርም ፣ የማዳመጥ ስሜትን ብቻ ስለሚያስተካክል ፣ የተናጋሪዎቹ ምላሽ ይስተካከላል እና ማጉያው ጉድለት ካለበት ፣ በሌሎች ጥናት ውስጥ ይከናወናሉ ለምሳሌ ፣ ፣ ማጉያው ጉድለት ካለበት በሌሎች የሰርቪስ ጥናት ውስጥ ፣ ለምሳሌ ፣ ፣ ጉድለት ካለበት ፣ በሌሎች የሰርቪስ ውስጥ ይከናወናሉ ፣ ፣ ፣ ፣ ጉድለት ብቻ ሳይሆን ማግኘት ነገር ነገር የተነሣውን ድግግሞሽ እና የጥራት የማንቀሳቀስ ችሎታ ብቻ ለ ማግኘት ማግኘት ነገር የተነሣውን እና የጥራት የማንቀሳቀስ Лучший чат?

Единый +6 Частный Часовой чат +5 Частный በኦፕ -አምፕ ያለውን ትርፍ በመጨመር በመካከለኛው ክልል ውስጥ -3 ዲቢቢ ጠብታውን ከፍ ለማድረግ ተወስኗል. Связанные темы በወረዳው ውስጥ, ማዞሪያዎችን በማዞር ለስላሳ ምላሽ ማግኘት አስቸጋሪ ነው ነው (ወይም ይልቁንም, በጭራሽ አይደለም), ስለዚህ ማገጃውን የሚያጠፋ መሳሪያ መሳሪያ ለመጨመር ተወስኗል. ከእርስዎ ማጉያ ጋር የበለጠ «የላቀ» EQ ሲጠቀሙ ይህ ጠቃሚ ሊሆን ይችላል። የግቤት እና ቀላል አጭር ዙር ወይም አጠቃላይ የቲምብ ማገጃ (በመጀመሪያው ሁኔታ ፣ የ የ የ የ የ ይዘጋል ፣ በውጤቱም ፣ ቁንጮዎቹ ይወድቃሉ ፣ በሁለተኛው ውስጥ ፣ እና ባስ ተጠብቆ ይቆያል። በትንሽ ገደቦች ቢሆንም ቢሆንም በቂ በቂ ትሬብል እና ማስተካከያ ተጠብቆ። በትንሽ ገደቦች ውስጥ ቢሆንም) በቂ አይደለም አይደለም እና ባስ ተጠብቆ ስለዚህ, በተለዋዋጭ እውቂያዎች (እንደ RES-9, RGK-14, англ.)

በቲምብ ውስጥ በደንብ በሚለብሰው የ የ የ የ ርዕስ ላይ በተናጠል ተገቢ ነው።። በሰፊው የሚታወቀው የሚታወቀው የሚታወቀው የሚታወቀው ኦፕሬቲንግ ተገዥ ልምድ መሠረት, እሱ ከውጭ ተጠቅሟል ይህም ንድፍ ውስጥ, መደብሮች ውስጥ በሰፊው ተሰራጭቷል, ምንም ማመንታት, ውፅዓት ጆሮ የሚሰማው Гармоники ጋር የተሞላ ነበር. ምናልባትም ይህ ማገጃ ከሌሎች ከሌሎች ከሌሎች ጋር በዓይነ ስውር ሙከራ ፣ ይህንን ነበር ፣ ግን ይህ በኔ ትውስታ ውስጥ ተቀምጧል።።።።።። Быстрые конденсаторы, лучшие конденсаторы и конденсаторы. እርግጥ ነው, እዚህ በመቶዎች ለሚቆጠሩ ከውጭ የሚገቡ የሚገቡ የሚገቡ የሚገቡ የሚገቡ የመጠቀም ልምድን አልገልጽም, ነገር እነሱ እንደሚሉት እንደሚሉት, ምን ሀብታም ነው :). Конденсаторы БМТ-2БМ-2 БМТ (конденсаторы)

ስለዚህ, እነዚህን እነዚህን ሲጠቀሙ ማድረግ ያለብዎት የመጀመሪያው ነገር አቅማቸውን መለካት እና ጉዳት ጉዳት (በተለይ ለ BMT-2) መመርመር ነው. ከአስር ደርዘን የ MBM ተከታታይ ተከታታይ ናሙናዎች መካከል ፣ ፣ 90% ከ40-50% የተትረፈረፈ ነበራቸው ፣ ይህም ከመቻቻል ሁለት ይበልጣል።።።።።። የአቅም መለካት ማስተካከያን ለማረጋገጥ ለ 2 ቻናሎች ጥንድ ጥንድ የሚዛመዱ የሚዛመዱ የሚዛመዱ የሚዛመዱ የሚዛመዱ ይፈቅዳል።።።።።። የመጀመሪያው ማካተት እና ፍርዱ — በእርግጠኝነት የቻይና ሸክላውችን መጠቀረሣም ም ለኔ አሳፍሬ በ በ rf ወረዳ የወረቀት መያዣ መያዣ (конденсатор) ማግኘት አልቻልኩም ስለዚህ በቲዩብ ቴሌቪዥኖች እና ሌሎች መሳሪያዎች ላይ በስፋት ላይ የዋለውን የዋለውን የዋለውን የዋለውን የዋለውን የዋለውን የዋለውን የዋለውን ተጠቀምኩኝ ተጠቀምኩኝ።።።።።። Быстрая зарядка конденсатора, мгновенный заряд конденсатора. የብር ሳህኖች በምንም በድምፅ ላይ ተጽዕኖ አላሳደሩም አላሳደሩም 🙂 (ምንም እንኳን የእውቀት ሻንጣውን ከሞሉ በኋላ) ይህ Конденсатор, ድምፁ ቀስ በቀስ ሆኗል እና እና … :)). የተያዙ ግራፎች፡-

መቆጣጠሪያዎቹ ወደ ከፍተኛው ተለውጠዋል፡-

መቆጣጠሪያዎቹ ወደ ትንሹ ይቀየራሉ፡-

የውጤቱ መሣሪያ ንድፍ:

የዚህ የቃና ማገጃ ባህሪያት፡-

• Коэффициент гармоник, %: ከ 0,02 አይበልጥም.
• Цвет: НЧ +-16 дБ, ВЧ +-17 дБ.
• Предметов: ~ 1 руб.

Компьютерная графика, компьютерная графика / компьютерная графика с операционным усилителем и операционным усилителем. ምርጫው በ Tl072 ላይ ወድቋል ፣ (ይህ ከ st ሁለት ኦፕ-አምፕ ነው) በርካሽነቱ እና ምክንያት።።።። NE5532፣ NJM4558፣ LM358 ኦፓምፕስ እዚህ ጋር በትክክል ይጣጣማሉ። እንዲሁም በነጠላ ኦፕ-አምፕስ (ከሶፍትዌሩ ተጨማሪ ማሻሻያ ጋር) Tl071 ፣ ne5534 ፣ Kr544ud1.2 ፣ K157ud2 (ከማስተካከያ ወረዳዎች ጋር) እና መሞከር ይችላሉ።።።። በወረቀት መያዣዎች እና በወርቅ መያዣ ኦፕ አምፕ, ለምን ብርቅ አይሆንም? ማይክሮኮክተሩን በፍጥነት ለመተካት (ሌላ ኦፕ-አምፕን ከመረጡ) በመጀመሪያ የ Dip-8 ሶኬት በተገቢው ላይ መጫን ይመከራል.

የመሳሪያውን ክፍል ለማንቀሳቀስ የፓራሜትሪክ የቮልቴጅ ተቆጣጣሪ በሁለት ክንዶች + እና — ምንም ክፍሎችን ሳይጠቀም, በዚህ ወረዳ ውስጥ አጠቃላይ ፍጆታ ፍጆታ ከ Zener Diodes የአሁኑ ያነሰ ነው. በብሎክ ሞገዶች የሚመጡትን ቀሪ ሞገዶች ለማለስለስ የኃይል አቅርቦት Umzch በወረዳው ውስጥ ሁለት ኤሌክትሮላይቶች አሉ. Быстрая инерция для быстрого запуска. Быстрая и качественная обработка изображений.

በእርግጥ ይህ ዝቅተኛውን የጀርባ ደረጃ ለማረጋገጥ በቂ አይምምለየጀርባ የተለዋዋጭ ተቃዋሚዎች ቤቶችን መሬት ላይ ማድረግ ዳራውን ለመቀነስ ይረዳል. አንዳንድ ቡቁጥጥር ቡድኖች የተለየ ት አላቸው (ለምሳሌ SP3-33-23)። በእጄ ላይ የተንሰራፋው የ B-группа резисторы (ሚዛኑን ለማስተካከል ተስማሚ አይደሉም), ጉዳዩን ከአሸዋ በኋላ, መሬት አደረግሁ. ምድርን ወደ አንድ ነጥብ ነጥብ (ዝቅተኛ-ድግግሞሽ ተቆጣጣሪ መኖሪያ ቤት) አመጣ, ከዚያም ወደ Umzch የኃይል ምድር ምድር ላካቸው.

መጠኑ የወረዳ ሰሌዳ ሰሌዳ 140×60 ሚሜ, እዚህ ፋይል በቅርጸት ማውረድ ይችላሉ ይችላሉ . ላይ . Лучшее приложение для чтения! .

ስለ Tembroblok ጽሑፉን ተወያዩ

በከፍተኛ ታማኝነት Umzch ውስጥ ለዲጂታል ሌዘር ሲዲ ማጫወቻዎች (ፒሲዲ) ድምጽ ለምርመራ ተዘጋጅቷል.

በምርመራው ኃይለኛ ከፍተኛ ጥራት ያላቸው አኮስቲክ ሲስተሞች (AS) ከ Umzch ውፅዓት ተገናኝተዋል ፣ እና ግብአቱ ከ ከ ከ ውፅዓት የተገናኘው አነስተኛውን ደረጃ እና ያልሆነ መዛባትን እንዲሁም የጩኸት ደረጃን ነው።።።።።።። እና ያልሆነ ለማረጋገጥ የጩኸት ደረጃን ለመቀነስ ነው ነው ነው። እንደ ተለዋዋጭ ሽቦ ተከላካይ sp5 -21-a-2 በ 15 кум ተቃውሞ ጥቅም የዋለው በጣም ቀላል በሆነው የቮልቴጅ መከፋፈያ በኩል.

በዚህ አማካኝነት የ የ 90-94 ፎን ድምጽ ይችላሉ ይችላሉ, ይህም ምርመራ ለማካሄድ አስፈላጊ ነው, ምክንያቱም እንደዚህ ድምጽ ውስጥ መደበኛ የስፔክትረም ስለሚሰጥ እና ተጨማሪ ድግግሞሽ ማስተካከያ አያስፈልግም. ለወደፊቱ, ማስተካከያ የ የ au አይነት ወይም በተፈተነው በተፈተነው pkd እና በመደበኛው አንድ (2 V ኤፍኤፍ) መካከል የስም ውፅዓት ቮልቴጅ መካከል ያለውን ልዩነት ሲቀይሩ ብቻ ነው.

የተገለጸውን Umzch ከፍተኛ ያለው የድምፅ ማባዛት ውስብስብነት እንደ እንደ መሰረታዊ ሲጠቀሙ በቀጭኑ ማካካሻ የድምጽ መቆጣጠሪያ እና መቆጣጠሪያ በ 150 … 200 мВ የስሜት መጨመር አለበት. በፀሐፊው የተገነባው ያለ የማስተካከያ እገዳ መግለጫ ከዚህ በታች ባለው ጽሑፍ ውስጥ ተሰጥቷል.

Единица измерения

• Единица измерения, кОм — 150
• ደረጃ የተሰጠው የግቤት ቮልቴጅ, мВ — 150
• ደረጃ የተሰጠው የውጤት ቮልቴጅ, м В — 800
• Звукоизоляционный фонарь — 94 дБА Звуковой сигнал — 88 дБ
• የድምጽ መቆጣጠሪያ ጥልቀት, дБ — 36
• የድምፅ ቁጥጥር ጥልቀት, дБ + 10 . …-10
• ኮፊሸን፣%፣ OUTPUT ምልክት ስም ደረጃ።
• Звуковой сигнал, дБ 4-18.
Рис. 1. የመጀመሪያ ደረጃው በ Op-AMP DA1.1 (DA2.1) ላይ ተሰብስቦ የስቴሪዮ ሚዛን መቆጣጠሪያ ተግባራትን ያከናውናል. Резистор R21 — 4 шт.

የማገጃው ሁለተኛ በ በ op-AMP DA1.2 (DA2.2) ላይ እና በ ውስጥ በዝርዝር የተገለፀው ንቁ ቀጭን-ካሳ የድምፅ ቁጥጥር ማሻሻያ ነው።

በባስ ውስጥ የዚህ ተቆጣጣሪ የድግግሞሽ ማካካሻ መርህ የኦፕ አምፕስን የሚሸፍኑ የ የ ወረዳዎች መቆጣጠሪያዎችን የድምፅ መቆጣጠሪያ በመቀየር ላይ የተመሠረተ ነው — C3R5R7.1 እና R7.1R9C6 (C15R26R7.2 እና R7.2R30C18)። እንዲሁም የድምፅ ማንሸራተቻውን r7.1 (r7.2) ሲያንቀሳቅሱ የድግግሞሽ ጥገኛ መከፋፈያ r5r6c4 (R26R27C16) ድግግሞሽ ምላሽ መለወጥ.

ከፍ ድግግሞሽ ክልል ውስጥ ያለው የድግግሞሽ ማካካሻ በ በ C5R8 (C17R28) ወረዳ ፣ ከተቃዋሚው R7.1 (R7.2) ክፍል በትይዩ የተገናኘ ነው።።።።።።።።።።።።። C3R5 = C6 (R9)+ R7.1) (C15R26 = C18 (R30 + R7.2)) ተሟልቷል.

ከፍተኛ ጥራት ያለው የድምጽ መቆጣጠሪያ፣ ሚዛን እና ትሪብል/ባስ ናናና

የ C4R6 (C16R27) ዑደት በኦፕ-አምፕ ግብዓቶች ዑደት መርህ መሰረት ይዘጋሉ ፣ እና የ C5R8 (C17R28) ወረዳው የተቃዋሚውን r7.1 (R7.2) ተዛማጅ ክፍልን ፣ ስለዚህ ለካስኬድ አንድነት እና ድግግሞሽ- (በድምጽ ክልል ተዛማጅ ይዘጋዋል ፣ ለካስኬድ አንድነት እና ድግግሞሽ ) Предварительный просмотр.

በድምጽ መቆጣጠሪያ r7 ጽንፍ መካከለኛ መካከለኛ ቦታዎች ላይ በካስኬድ የተፈጠረው ድግግሞሽ ምላሽ በ Рис. 2 እና በፍሌቸር-ሙንሰን እኩል ኩርባዎች ላይ ከተገነቡት ጥሩ የድምፅ ማዞሪያዎች በጠቅላላው የቁጥጥር ውስጥ ትንሽ ይለያያሉ።።

የተገለጸው መቆጣጠሪያ ባህሪ የ የ Резистор R7 ያለውን ዘንግ ያለውን ዘንጉ ያለውን የመቋቋም አንድ መስመራዊ ተግባራዊ ጥገኛ ጋር መካከለኛ Частоты ላይ ዝውውር Коэффициент ያለውን ገላጭ ቅርብ ነው.

የእኩል ጭማሪዎች በተመሳሳይ አንግል ዘንግ ከማሽከርከር ጋር ስለሚዛመዱ ይህ ከፍተኛውን ቅልጥፍናን ያረጋግጣል።። Предварительный просмотр VT1.1. Бесплатно VT1.2 (VT1.3 и VT1.4) является одним из лучших приложений.

በ DA3.1 (DA3.2) OP-AMP ላይ የታችኛው R13.1 (R13.2) እና ከፍተኛ R14.1 (R14.2) ድግግሞሾች ንቁ ቁጥጥር ይደረጋል።። በለስ ላይ. 3 በዚህ የተፈጠረውን የድግግሞሽ ምላሽ በተለያዩ የተቆጣጣሪዎች አቀማመጥ ያሳያል። ከሥዕሉ ላይ እንደሚታየው የእርምት ጥልቀት 10 ዲቢቢ ነው, ይህም ለከፍተኛ ታማኝነት ድምጽ ውስብስብነት በቂ ነው.

በተመሳሳይ የእርምት ጥልቀት ውስንነት የቀኝ እና የግራ ቻናሎች ድግግሞሽ ምላሽ እና የደረጃ ምላሽ ከ 0,2 ዴሲቢ ከ 3 ዲግሪ በማይበልጥ ድግግሞሽ ያለውን አለመጣጣም ለመቀነስ አስችሏል። 20 … 20 000 Гц በማንኛውም አቀማመጥ አቀማመጥ (በድምጽ መቆጣጠሪያው ላይ ተመሳሳይ ነው), ይህም ስቴሪዮ ድምጽ ውስጥ ግልጽ የሆኑ ምንጮችን ተመሳሳይ ቦታ ለመጠበቅ አስፈላጊ ነው ነው.

የንቁ መጠን እና የቃና መቆጣጠሪያዎችን መጠቀም የሚፈለገውን ተለዋዋጭ የመሳሪያውን ክልል በአጠቃላይ በሆነ መንገድ ለማቅረብ አስችሏል አስችሏል.

የሃርሞኒክ ለመለካት በ ውስጥ የተገለፀው የመጀመሪያው ሃርሞኒክን የማፈን ዘዴ ነው። በለስ ላይ. ምስል 4 የጄነሬተሩ በመግቢያው ላይ በሚተገበርበት ጊዜ የድምፅ እና የቃና መቆጣጠሪያ አሃድ ውፅዓት የምልክት ስፔክትሮግራሞችን ያሳያል። 5 (የመጀመሪያው ሃርሞኒክ ከ ከ 1 кГц ድግግሞሽ በሁለቱም ስፔክትሮግራም በ በ 60 ዲቢቢ ይታገዳል።

አንጻራዊ ትልቁ ትልቁ ሁለተኛ Гармоника -108 ዴሲ ነው, ይህም 0 0004% ሁለተኛ Гармоники ለ መስመራዊ መዛባት አንድ Коэффициент ጋር ይዛመዳል እና ወደ ከፍተኛ Гармоники በመውሰድ , Коэффициент гармоники с коэффициентом гармоник 0,001%, коэффициент 9.0004

በከፍተኛ ድግግሞሾች ላይ ያለው የ የ የ ጥቅም የኦፕ አምፕ መውደቅ የመሣሪያው የመሃል መለዋወጫ መዛባት ደረጃ በትንሹ ከፍ ያለ ነው።።።።። በለስ ላይ. ምስል 6 በመሳሪያው ግቤት ላይ ከ 19 እና 20 кГц ድግግሞሽ ሁለት የ የ синусоидальные напряжения ድምር የውጤት ምልክት ስፔክቶግራም ያሳያል።።።።

በ Спектрограмма ላይ ክፍሎች ክፍሎች (19 እና 20 кГц) 45 ዴሲ, አንጻራዊ ደረጃ Интермодуляция ክፍል ልዩነት ድግግሞሽ (1 кГц) -92 ዴሲ, ይህም 0 0025 መካከል መዛባት ምክንያት 45 лет. %

ግንባታ ዝርዝሮች ዝርዝሮች

የቁጥጥር አሃዱ ማረጋጊያዎች የተጎላበተ ሲሆን ትራንዚስተሮች vt2, VTZ እና Zener Diodes Vd2, Vd3 እና ያልተረጋጋ የኃይል አውቶቡሶች ጋር በቀጥታ የተገናኘ የተገናኘ ነው ነው ነው.

መሣሪያው ቋሚ Резисторы MJ1T-0.125, ባለሁለት ተለዋዋጭ የሽቦ ትክክለኛነት ተከላካይ SP5-21A-2 (R7, R13, R14) እና SP5-21B (R21) ይጠቀማል. Защитный щиток, СПЗ-30г (Р7, Р13, Р14) и СПЗ-30а (Р21) заблокирован. Предварительный просмотр 2-х кратких обзоров. Конденсаторы К50-16 являются оптическими конденсаторами, КМ-4, КМ-5, КМ-6, К73-11, КМ-4, КМ-5, КМ-6, К73-11.

የሁሉም ቋሚ Резисторы እና конденсаторы C3-C6, C9, C15-C18, C21 በወረዳው ላይ ከተገለጹት ከተገለጹት ከ 5% በላይ, конденсаторы C8, C10, C20, C23-ከ 10% በላይ ሊለያይ አይገባም. ቀሪው — በ 20…80%.

የ K157UD2 OP-AMP ን ጋር መተካት የማይፈለግ ነው ነው, ምክንያቱም የድምፅ ባህሪያቸው እና ከፍተኛ የመስመሮች, እንዲሁም በአንጻራዊነት ዝቅተኛ የመቋቋም የመሥራት ችሎታ.

ሁለቱም የመሳሪያው ሰርጦች በፋይበርግላስ የታተመ የወረዳ ሰሌዳ ርሉደሣዳደ ሉሉደ Рис. 7, a, እና ክፍሎቹ የሚገኙበት ቦታ — በስእል. 7፣6።

የድግግሞሽ እና የደረጃ ምላሽ የድምፁን ሚዛን አለመመጣጠን በሚቀነሱ መስፈርቶች ድምጹን ድምጽን ለማስተካከል ገደቦች ሊሰፋ ይችላል።።።።

ስለዚህ የድምጽ መቆጣጠሪያውን ጥልቀት ወደ 60 ዲቢቢ ለማምጣት የአራት ተቃዋሚዎችን (R6 = R27 = 470 Ohm, R9-R30 = 1 kOhm) እና ሁለት capacitors (C4 = C16 =) እሴቶችን መቀየር አለብዎት. 1 ማይክሮፋርድ), እና የድምፅ መቆጣጠሪያ ወደ ± 16 ዲቢቢ ለመጨመር, ስምንት ተቃዋሚዎችን (r15 = r16 = r33 = r34 = 300 Ом, r12-r17 = r32 = r36 = 2,7 км) መቀነስ አለብዎት. .

PCB ለከፍተኛ ጥራት የድምጽ መጠን, ሚዛን እና የድምፅ መቆጣጠቫዎቫዎ

መመስረት

በትክክል የድምጽ የድምጽ እና መቆጣጠሪያ ክፍል ማስተካከያ አያስፈልገውም. የቃና ማገጃው የታተሙት ሰሌዳዎች በማያክ ህብረት ሥራ ማህበር ማህበር (ሬዲዮ ፣ 1990 ፣ 7 ፣ ገጽ 80 ይመልከቱ) ይቀርባሉ።።።።

Н. СУХОВ. ኪየቭ ፣ ዩክሬን

ስነ ጽሑፍ

1. Sukhov N. Umzch ከፍተኛ ታማኝነት — ሬዲዮ, 1989, ቁጥር 6, ገጽ. 55-57.
2. Сухов Н., Бат С., Колосов В., Чупаков А. ከፍተኛ ጥራት ያለው የድምፅ ማራባት ቴክኒክ – Киев: ቴክኒክ, 1985, с. 27, ምስል. 2.8. 6.
3. ኒውኮምብ ኤ. 24 часа в сутки. 32-35 часов. አንድ.
4. Сухов Г., Бвт С., Колосов В., Чупаков А. ከፍተኛ ጥራት ያለው የድምፅ ማራባት ቴክኒክ — Киев: ቴክኒክ, 1985, с. 35, ምስል. 2.17.
5. Сухов Н. УМЗЧ. 59, ምስል. 7.

Быстрый и быстрый доступ к сайту. ማጉያው በድምጽ ማጉያዎች የተነደፈ ነው, ወይም ተለዋዋጭ ጭንቅላቶች ከ 1 — 1,5 ዋት ኃይል ጋር. Бесплатно ሶቪየት ከተሰራው የቤት እቃዎች ሊወገዱ የሚችሉ በስፋት የሚገኙ ክፍሎችን በመጠቀም ተሰብስቧል ተሰብስቧል።

Номер телефона (K157UD2)

Номер телефона-
Номер 6000 m.
THD% 1000 Hz 0.7%
ከፍተኛው 0.7 — 1 ሠም ም

አንድ ማጉያ በ K157UD2 ቺፕ እና ስምንት ትራንዚስተሮች ተሰብስቧል። የዚህ ማጉያ ልዩ ባህሪ አነስተኛ ቁጥር ያላቸው ተገብሮ ክፍሎች መኖር ነው። 4 резистора 4 конденсатора

ማጉያ የኤሌክትሪክ ዑደት ንድፍ:

የአሠራር መርህ-

በማይክሮ የተጨመረው ምልክት ትራንዚስተሮች ላይ ወደተሰበሰበው የውጤት ይመገባል።። Связанные темы የ ትራንዚስተሮች emitters መገናኛ ነጥብ ላይ, ሲግናል ተቀናጅተው እና ጭነት ጋር መመመመመይ ከኃይል አቅርቦቱ ግማሽ ጋር እኩል የሆነ ቮልቴጅ በተቃዋሚዎች r2 እና r3 (በግራ ሰርጥ) እንዲሁም r5 እና r6 (የቀኝ ሰርጥ) ይዘጋጃል. R4 (черный) и R8 (черный)


DA1 (k157ud2) Единый номер телефона 0004


DA1 (k157ud2)

የውጤት በሚከተለው ሊተኩ ይችላሉ ይችላሉ-
VT1 ፣ Vt5 KT315 ከየትኛውም የፊደል መረጃ ጋር ፣ እንዲሁም kt3102 ን የፊደል መረጃ ጋር መጠቀም ይችላሉ።።።።።።።።።።።
Vt3 ፣ Vt7 kt361 ከየትኛውም የፊደል ኢንዴክስ ፣ እንዲሁም እንዲሁም kt3107 ን በማንኛውም መረጃ ጠቋሚ መጠቀም ይችላሉ።።።።።። VT1 и VT3, VT5, VT7, VT7 и VT7

ኃይለኛ ትራንዚስተሮች በ kt814 እና kt815 በማንኛውም ኢንዴክሶች ሊተኩ ይችላሉ ነገርግን በእኩል ትርፍ።።።።

አማራጭ 2 (К157УД1)

500 мВ.
THD% 1000 Hz 0.8%

0.7 — 1.5 ውውውጤት

የሁለተኛው እቅድ እቅድ (1 ሰርጥ ይታያል, ሁለተኛው ደግሞ በተመሳሳይ እቅድ መሰረት ይሰበሰባል).

ይበልጥ ኃይለኛ k157ud1 ቺፕ አጠቃቀም በተያያዘ በተያያዘ, በመጀመሪያው ውስጥ እንደ ትራንዚስተሮች ትራንዚስተሮች vt1, vt3, vt5, vt7 መጠቀም ነበር. በሚሠራበት ጊዜ ውፅዓት ፣ በኃይለኛ ትራንዚስተሮች መሠረት ላይ ለመተግበር በቂ የሆነ ስፋት ኃይል ያለው ምልክት አለ።

የሚመለከታቸው ክፍሎች እና የሚችል የሚችል:
ከ DA1 ቺፕ (K157UD1) ይልቅ የ KR574 ፣ K140 ፣ K153 ተከታታይ ነጠላ ኦፕሬሽን ማጉያ ይችላሉ።። Быстрый просмотр, быстрый и быстрый просмотр.
ከውጤት ትራንዚስተሮች kt814v እና kt815v ይልቅ የዚህ አይነት በማንኛውም የፊደል ኢንዴክሶች ይችላሉ ይችላሉ ነገር ግን (የግዴታ ሁኔታ) በእኩል ትርፍ።
ቪዲዮው የመጀመሪያ ስሪት አሠራር ያሳያል, ሁለተኛው ስሪት ተሰብስቦ ነበር ነገር በእሱ ላይ ቪዲዮ አልቀረጸም.

PCB ሊወርድ ይችላል

በመደርደሪያው ውስጥ ያለውን ቆሻሻ ጊዜ በአጋጣሚ የመጨረሻ ዓመት (መኸር 2013) የእጅ አገኘሁት አገኘሁት — በ K157ud2 ቺፕ የድምፅ ደረጃ ጠቋሚ።።። Быстрый просмотр, мгновенный просмотр, быстрый и быстрый просмотр. Лучший чат в чате — Лучший в своем роде? ከሁሉም በላይ, በተመሳሳይ የተሰራው የመሳሪያው የመጀመሪያ ቅጂ አሁንም በትክክል እየሰራ ነው.
በቺፕ ያለውን ማጉያ ዑደት የሚገልፅ ጽሑፍ, አማራጭ 2, «ነጠላ አቅርቦት ወረዳ» ይገኛል. K157UD2 — это приложение, предназначенное для тестирования. ዲያግራም ከደረጃዬ ጋር እጨምራለሁ፣ ዋናው ክፍል የM68501 አመልካች እና ማ᫰ነሪው

እንደበራ ሊገናኝ ወዲያውኑ አስተውያለሁ አስተውያለሁ መውጣት የድምጽ ማጉያ, እና ግቤት . በመጀመሪያው ሁኔታ አመልካች የውጤቱን ምልክት ኃይል ያሳያል ያሳያል (እና በዚህ መሠረት ድምጹ ሲቀንስ ፍላጻው «ይወድቃል») እና በሁለተኛው ሁኔታ የግቤት ኃይል. አንዳንድ ጊዜ ጠቃሚ ነው ነው (ለምሳሌ የግቤት ሲግናሉን ኃይል ይቆጣጠሩ ፣ ምክንያቱም ከመጠን በላይ ከመጣ ምልክቱ መበላሸት ሊጀምር ይችላል)። በሥዕላዊ መግለጫው ፣ አንዳንድ የማይክሮ ሰርኩዌት እግር ቁጥሮች በቅንፍ ውስጥ ተዘርዝረዋል — ይህ በአንድ በአንድ Microcircuit ላይ ሁለት ተመሳሳይ ማጉያዎችን ይችላሉ ፣ እና በዚህ መሠረት አመልካቾችን ወደ እና ግራ ሰርጦች (ወይም ማጉያው ግቤት እና ውፅዓት ያገናኙ። እና ግራ ሰርጦች ወደ እና እና ውፅዓት ያገናኙ። ).
ሽጉጡ ያልተተኮሰው ምክንያቶች ሲሆን የመጀመሪያው ዛጎሎች አልነበበሩሩ እና ስለ ማይክሮክዩት ከተነጋገርን, በኃይል አቅርቦቱ ላይ ከባድ ችግሮች ነበቈ እንዲሁም ሁለቱንም መያዣዎች መተካት ነበረብኝ ነበረብኝ (በዚያን ጊዜ ገና በባልዲ ውስጥ አልገዛኋቸውም, ስለዚህ ቦታ አውጥቼ አስቀመጥኳቸው), የ 22 NF Конденсатор የወደቀውን መቋቋም እና በትክክል ማገናኘት ነበረብኝ.
