Общая характеристика и назначение микросхемы К176ИЕ2

Микросхема К176ИЕ2 представляет собой пятиразрядный счетчик, который может работать в двух основных режимах:

Как двоичный счетчик в коде 1-2-4-8-16 при подаче логической 1 на управляющий вход А
Как декадный счетчик с подключенным к выходу декады триггером при логическом 0 на входе А. В этом случае код работы счетчика 1-2-4-8-10, а общий коэффициент деления равен 20.

Такая универсальность позволяет использовать К176ИЕ2 в различных схемах цифровой электроники, где требуется выполнять функции счета и деления частоты.

Основные входы и выходы микросхемы К176ИЕ2

Микросхема К176ИЕ2 имеет следующие ключевые входы и выходы:

Вход R — служит для установки триггеров счетчика в нулевое состояние при подаче на него логической 1
Входы S1-S8 — позволяют установить первые четыре триггера счетчика в единичное состояние
Входы CP и CN (в ранних версиях) — для подачи тактовых импульсов положительной и отрицательной полярности соответственно
Входы 2 и 3 (в поздних версиях) — равноправные входы для подачи тактовых импульсов
Выходы 1, 2, 4, 8, 16/10 — информационные выходы счетчика
Выход P — выделяет импульсы отрицательной полярности при работе в декадном режиме

Понимание назначения этих входов и выходов критически важно для правильного подключения и использования микросхемы в электронных схемах.

Режимы работы К176ИЕ2 и их особенности

Микросхема К176ИЕ2 может работать в двух основных режимах, каждый из которых имеет свои особенности:

1. Двоичный режим (код 1-2-4-8-16)

В этом режиме К176ИЕ2 работает как обычный пятиразрядный двоичный счетчик. Он активируется подачей логической 1 на вход А. Особенности:

Максимальное число состояний: 32
Выходы микросхемы напрямую отображают двоичный код текущего состояния
Удобен для построения двоичных делителей частоты

2. Декадный режим (код 1-2-4-8-10)

Этот режим активируется подачей логического 0 на вход А. Особенности:

Общий коэффициент деления равен 20
На выходе P формируются импульсы отрицательной полярности
Фронты импульсов на выходе P совпадают со спадом каждого девятого входного импульса, а спады — со спадом каждого десятого
Требует дополнительных мер для предотвращения «зацикливания» в запрещенных состояниях

Выбор режима зависит от конкретной задачи, решаемой с помощью микросхемы К176ИЕ2.

Особенности подключения К176ИЕ2 в электронных схемах

При использовании микросхемы К176ИЕ2 в электронных схемах следует учитывать ряд важных моментов:

Входы CP и CN (или 2 и 3 в поздних версиях) должны быть правильно подключены в зависимости от полярности используемых тактовых импульсов.
При соединении микросхем К176ИЕ2 в многоразрядный счетчик входы CP последующих микросхем следует подключать к выходам 8 или 16/10 предыдущих.
В декадном режиме работы необходимо принять меры для предотвращения «зацикливания» счетчика в запрещенных состояниях (например, соединить вход А с выходом 4).
При использовании К176ИЕ2 с семисегментными индикаторами может потребоваться дополнительное согласование уровней сигналов.

Правильное подключение обеспечивает стабильную и предсказуемую работу микросхемы в составе электронных устройств.

Применение К176ИЕ2 в различных электронных устройствах

Микросхема К176ИЕ2 находит широкое применение в различных областях электроники благодаря своей универсальности. Вот некоторые типичные сферы ее использования:

Цифровые часы и таймеры: К176ИЕ2 может использоваться для отсчета секунд, минут и часов.
Частотомеры: в режиме двоичного счетчика микросхема может применяться для измерения частоты сигналов.
Делители частоты: К176ИЕ2 позволяет создавать делители с различными коэффициентами деления.
Цифровые измерительные приборы: микросхема может быть частью схем обработки и отображения измеренных значений.
Системы управления: К176ИЕ2 может использоваться для формирования управляющих последовательностей.

В каждом из этих применений К176ИЕ2 демонстрирует свою гибкость и надежность, что делает ее популярным выбором среди разработчиков электроники.

Сравнение К176ИЕ2 с аналогичными микросхемами

Для полного понимания возможностей К176ИЕ2 полезно сравнить ее с аналогичными микросхемами:

Характеристика	К176ИЕ2	К561ИЕ8	К155ИЕ2
Тип счетчика	Двоичный/декадный	Декадный с дешифратором	Двоичный
Число разрядов	5	10 (с дешифратором)	4
Наличие дешифратора	Нет	Да	Нет
Универсальность	Высокая	Средняя	Низкая

Как видно из сравнения, К176ИЕ2 выделяется своей универсальностью, что делает ее предпочтительным выбором для многих применений.

Советы по эффективному использованию К176ИЕ2

Для максимально эффективного использования микросхемы К176ИЕ2 рекомендуется следовать следующим советам:

Всегда проверяйте, какая именно версия К176ИЕ2 используется в вашей схеме (с входами CP/CN или с входами 2/3), чтобы правильно подключить тактовые сигналы.

При работе в декадном режиме не забывайте о возможности «зацикливания» в запрещенных состояниях. Используйте дополнительные связи (например, соединение входа А с выходом 4) для предотвращения этой проблемы.
Если требуется высокая точность счета, обеспечьте стабильное питание микросхемы и используйте качественные источники тактовых сигналов.
При использовании К176ИЕ2 с индикаторами обратите внимание на согласование уровней сигналов. Может потребоваться дополнительная схема сопряжения.
В сложных схемах с несколькими К176ИЕ2 продумайте систему синхронизации и сброса, чтобы обеспечить корректную работу всей системы.

Следование этим рекомендациям поможет избежать многих проблем при работе с К176ИЕ2 и максимально эффективно использовать возможности этой микросхемы.

Цифровые микросхемы транзисторы.

Микросхемы ТТЛ (74…).

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие t_{зд,р,ср.}= 13 нс. и среднее значение тока потребления I_пот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.

Для обеспечения выходного напряжения высокого уровня U¹_вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.

Динамические параметры микросхем ТТЛ серии
ТТЛ серия		Параметр			Нагрузка
Российские	Зарубежные	P_пот. мВт.	t_зд.р. нс	Э_пот.пДж.	C_н. пФ.	R_н. кОм.
К155 КМ155	74	10	9	90	15	0,4
К134	74L	1	33	33	50	4
К131	74H	22	6	132	25	0,28
К555	74LS	2	9,5	19	15	2
К531	74S	19	3	57	15	0,28
К1533	74ALS	1,2	4	4,8	15	2
К1531	74F	4	3	12	15	0,28

При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов. При совместном применении микросхем серий К155 и К555 помехи невелики.

Взаимная нагрузочная способность логических элементов ТТЛ разных серий
Нагружаемый выход	Число входов-нагрузок из серий
Нагружаемый выход	К555 (74LS)	К155 (74)	К531 (74S)
К155, КM155, (74)	40	10	8
К155, КM155, (74), буферная	60	30	24
К555 (74LS)	20	5	4
К555 (74LS), буферная	60	15	12
К531 (74S)	50	12	10
К531 (74S), буферная	150	37	30

Выходы однокристальных, т.

е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток I^o_вх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.

Статические параметры микросхем ТТЛ
Параметр	Условия измерения	К155			К555			К531			К1531
Параметр	Условия измерения	Мин.	Тип.	Макс.	Мин.	Тип.	Макс.	Мин.	Тип.	Макс.	Мин.	Макс.
U¹_вх, В схема	U¹_вх или U⁰_вх Присутствуют на всех входах	2			2			2			2
U⁰_вх, В схема	U¹_вх или U⁰_вх Присутствуют на всех входах			0,8			0,8			0,8
U⁰_вых, В схема	U_и.п.= 4,5 В			0,4		0,35	0,5			0,5		0,5
U⁰_вых, В схема	U_и.п.= 4,5 В	I⁰_вых= 16 мА			I⁰_вых= 8 мА			I⁰_вых= 20 мА
U¹_вых, В схема	U_{и. п.}= 4,5 В	2,4	3,5		2,7	3,4		2,7	3,4			2,7
U¹_вых, В схема	U_{и. п.}= 4,5 В	I¹_вых= -0,8 мА			I¹_вых= -0,4 мА			I¹_вых= -1 мА
I¹_вых, мкА с ОК схема	U¹_и.п.= 4,5 В, U¹_вых=5,5 В			250			100			250
I¹_вых, мкА Состояние Z схема	U¹_и.п.= 5,5 В, U¹_вых= 2,4 В на входе разрешения Е1 U_вх= 2 В			40			20			50
I⁰_вых, мкА Состояние Z схема	U¹_{и. п.}= 5,5 В, U_вых= 0,4 В, U_вх= 2 В			-40			-20			-50
I¹_вх, мкА схема	U¹_и.п.= 5,5 В, U¹_вх= 2,7 В			40			20			50		20
I¹_{вх, max}, мА	U¹_и.п.= 5,5 В, U¹_вх= 10 В			1			0,1			1		0,1
I⁰_вх, мА схема	U¹_и.п.= 5,5 В, U⁰_вх= 0,4 В			-1,6			-0,4			-2,0		-0,6
I_{к. з.}, мА	U¹_и.п.= 5,5 В, U⁰_вых= 0 В	-18		-55			-100			-100	-60	-150

Счетчики Справочник по микросхемам ТТЛ и КМОП Любительская Радиоэлектроника

Счетчики

В состав рассматриваемых серий микросхем входит большое количество счетчиков различных типов, большинство из которых работает в весовых кодах.

Микросхема К176ИЕ1 (рис. 172) — шестиразрядный двоичный счетчик, работающий в коде 1-2-4-8-16-32. Микросхема имеет два входа: вход R — установки триггеров счетчика в 0 и вход С — вход для подачи счетных импульсов. Установка в 0 происходит при подаче лог. 1 на вход R, переключение триггеров микросхемы — по спаду импульсов положительной полярности, подаваемых на вход С. При построении

многоразрядных делителей частоты входы С микросхем следует подключать к выходам 32 предыдущих.

Микросхема К176ИЕ2 (рис. 173) — пятиразрядный счетчик, который может работать как двоичный в коде 1-2-4-8-16 при подаче лог. 1 на управляющий вход А, или как декада с подключенным к выходу декады триггером при лог. 0 на входе А. Во втором случае код работы счетчика 1-2-4-8-10, общий коэффициент деления — 20. Вход R служит для установки триггеров счетчика в 0 подачей на этот вход лог. 1. Первые четыре триггера счетчика могут быть установлены в единичное состояние подачей лог. 1 на входы SI — S8. Входы S1 — S8 являются преобладающими над входом R.

Микросхема К176ИЕ2 встречается двух разновидностей. Микросхемы ранних выпусков имеют входы СР и CN для подачи тактовых импульсов положительной и отрицательной полярности соответственно, включенные по ИЛИ. При подаче на вход СР импульсов положительной полярности на входе CN должна быть лог. 1, при подаче на вход CN импульсов отрицательной полярности на входе СР должен быть лог. 0. В обоих случаях счетчик переключается по спадам импульсов.

Другая разновидность имеет два равноправных входа для подачи тактовых импульсов (выводы 2 и 3), собранных по И. Счет происходит по спадам импульсов положительной полярности, подаваемых на любой из этих входов, причем на второй из этих входов должна быть подана лог. 1. Можно подавать импульсы и на объединенные выводы 2 и 3. Исследованные автором микросхемы, выпущенные в феврале и ноябре 1981 г., относятся к первой разновидности, выпущенные в июне 1982 г. и июне 1983 г., — ко второй.

Если на вывод 3 микросхемы К176ИЕ2 подать лог. 1, обе разновидности микросхем по входу СР (вывод 2) работают одинаково.

При лог. 0 на входе А порядок работы триггеров соответствует временной диаграмме, приведенной на рис. 174. В этом режиме на выходе Р, представляющем собой выход элемента И-НЕ, входы которого подключены к выходам 1 и 8 счетчика, выделяются импульсы отрицательной полярности, фронты которых совпадают со спадом каждого девятого входного импульса, спады — со спадом каждого десятого.

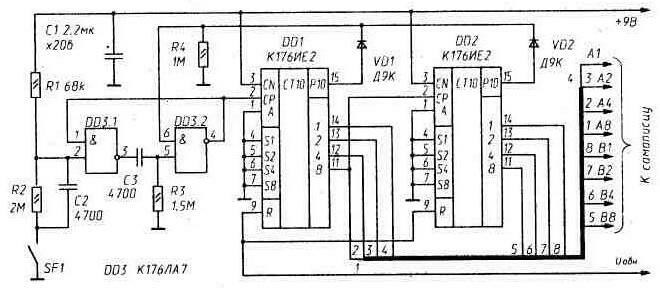

При соединении микросхем К176ИЕ2 в многоразрядный счетчик входы СР последующих микросхем следует подключать к выходам 8 или 16/10 непосредственно, на входы CN подавать лог. 1. В момент включения напряжения питания триггеры микросхемы К176ИЕ2 могут установиться в произвольное состояние. Если при этом счетчик включен в режим десятичного счета, то есть на вход А подан лог. 0, а это состояние более 11, счетчик <зацикливается> между состояния-ми 12-13 или 14-15. При этом на выходах 1 и Р формируются им-пульсы с частотой, в 2 раза меньшей частоты входного сигнала. Для того чтобы выйти из такого режима, счетчик необходимо установить в нулевое состояние подачей импульса на вход R. Можно обеспечить надежную работу счетчика в десятичном режиме, соединив вход А с выходом 4. Тогда, оказавшись в состоянии 12 или большем, счетчик переходит в режим двоичного счета и выходит из <запретной зоны>, устанавливаясь после состояния 15 в нулевое. В моменты перехода из состояния 9 в состояние 10 на вход А с выхода 4 поступает лог. 0 и счетчик обнуляется, работая в режиме десятичного счета.

Для индикации состояния декад, использующих микросхему К176ИЕ2, можно использовать газоразрядные индикаторы, управляемые через дешифратор К155ИД1. Для согласования микросхем К155ИД1 и К176ИЕ2 можно использовать микросхемы К176ПУЗ либо К561ПУ4 (рис. 175, а) или транзисторы р-n-р (рис. 175, б).

Микросхемы К176ИЕЗ (рис. 176), К176ИЕ4 (рис. 177) и К176ИЕ5 разработаны специально для использования в электронных часах с семисегментными индикаторами. Микросхема К176ИЕ4 (рис. 177) -декада с преобразователем кода счетчика в код семисегментного индикатора. Микросхема имеет три входа — вход R, установка триггеров счетчика в 0 происходит при подаче лог. 1 на этот вход, вход С — переключение триггеров происходит по спаду импульсов положительной

полярности на этом входе. Сигнал на входе S управляет полярностью выходных сигналов.

На выходах а, b, с, d, e, f, g — выходные сигналы, обеспечивающие формирование цифр на семисегментном индикаторе, соответствующих состоянию счетчика. При подаче лог. 0 на управляющий вход S лог. 1 на выходах а, Ь, с, d, e, f, g соответствуют включению соответствующего сегмента. Если же на вход S подать лог. 1, включению сегментов будет соответствовать лог. 0 на выходах а, Ь, с, d, e, f, g. Возможность переключения полярности выходных сигналов существенно расширяет область применения микросхем.

Выход Р микросхемы — выход переноса. Спад импульса положительной полярности на этом выходе формируется в момент перехода счетчика из состояния 9 в состояние 0.

Следует иметь в виду, что разводка выводов а, Ь, с, d, e, f, g в паспорте микросхемы и в некоторых справочниках приведена для нестандартного расположения сегментов индикаторов. На рис. 176, 177 дана разводка выводов для стандартного расположения сегментов, приведенного на рис. 111.

Два варианта подключения к микросхеме К176ИЕ4 вакуумных семисегментных индикаторов при помощи транзисторов приведено на рис. 178. Напряжение накала Uh выбирается в соответствии с типом используемого индикатора, подбором напряжения +25…30 В в схеме рис. 178 (а) и -15…20 В в схеме рис. 178 (б) можно в некоторых пределах регулировать яркость свечения сегментов индикатора. Транзисторы в схеме рис. 178 (6) могут быть любыми кремниевыми р-n-р с обратным током коллекторного перехода, не превышающим 1 мкА при напряжении 25 В, Если обратный ток транзис-торов больше указанной величины или используются германиевые транзисторы, между анодами и одним из выводов нити накала индикатора необходимо включить резисторы 30…60 кОм.

Для согласования микросхемы К176ИЕ4 с вакуумными индикаторами удобно, кроме того, использовать микросхемы К168КТ2Б или К168КТ2В (рис. 179), а также КР168КТ2Б.В, К190КТ1, К190КТ2, К161КН1, К161КН2. Подключение микросхем К161КН1 и К161КН2 проиллюстрировано на рис. 180. При использовании инвертирующей микросхемы К161КН1 на вход S микросхемы К176ИЕ4 следует подать лог. 1, при использовании неинвертирующей микросхемы К161КН2 — лог. 0.

На рис. 181 показаны варианты подключения к микросхеме К176ИЕ4 полупроводниковых индикаторов, на рис. 181 (а) с общим катодом, на рис. 181 (б) — с общим анодом. Резисторами R1 — R7 устанавливается необходимый ток через сегменты индикатора.

Самые маленькие индикаторы могут быть подключены к выходам микросхемы непосредственно (рис. 181, в). Однако из-за большого разброса тока короткого замыкания микросхем, не нормируемого техническими условиями, яркость свечения индикаторов может также иметь большой разброс. Частично его можно компенсировать подбором напряжения питания индикаторов.

Для согласования микросхемы К176ИЕ4 с полупроводниковыми индикаторами с общим анодом можно использовать микросхемы К176ПУ1, К176ПУ2, К176ПУЗ, К561ПУ4, КР1561ПУ4, К561ЛН2 (рис. 182). При использовании неинвертирующих микросхем на вход S микросхемы следует подать лог. 1, при использовании инвертирующих — лог. 0.

По схеме рис 181 (б), исключив резисторы R1 — R7, можно подключить и накальные индикаторы, при этом напряжение питания индикаторов необходимо установить примерно на 1 В больше номи-нального для компенсации падения напряжения на транзисторах Это напряжение может быть как постоянным, так и пульсирующим, полученным в результате выпрямления без фильтрации

Жидкокристаллические индикаторы не требуют специального согласования, но для их включения необходим источник прямоугольных импульсов с частотой 30 100 Гц и скважностью 2, амплитуда импульсов должна соответствовать напряжению питания микросхем

Импульсы подаются одновременно на вход S микросхемы и на общий электрод индикатора (рис. 183) В результате на сегменты, которые необходимо индицировать, относительно общего электрода индикатора подается напряжение меняющейся полярности, на сегментах, которые не надо индицировать, напряжение относительно общего электрода равно нулю

Микросхема К176ИЕЗ (рис 176) отличается от К176ИЕ4 тем, что ее счетчик имеет коэффициент пересчета 6, а лог 1 на выходе 2 появляется при установке счетчика в состояние 2

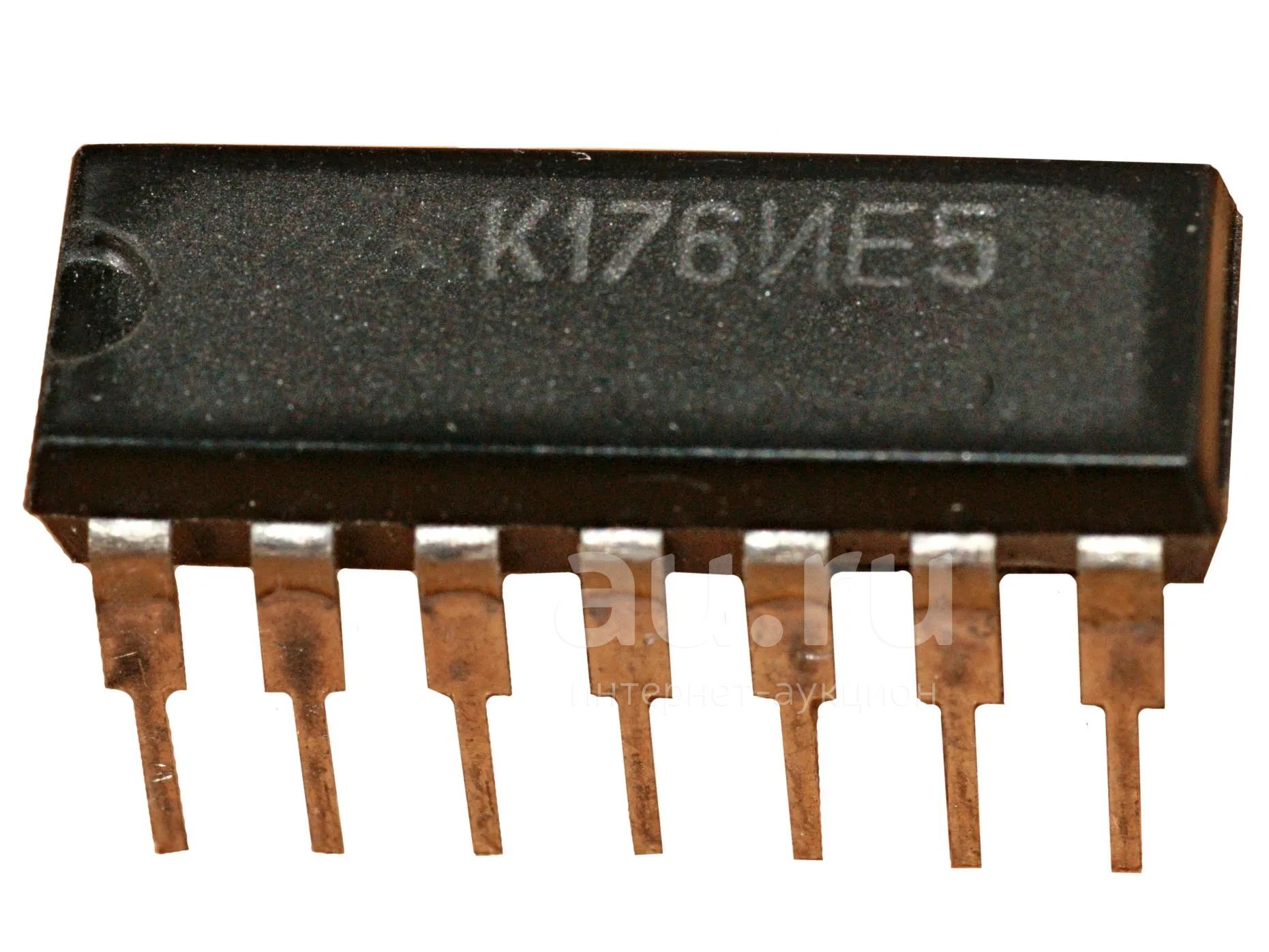

Микросхема К176ИЕ5 содержит кварцевый генератор с внешним резонатором на 32768 Гц и подключенным к нему девятиразрядным делителем частоты и шестиразрядный делитель частоты, структура микросхемы приведена на рис 184 (а) Типовая схема включения микросхемы приведена на рис 184 (б) К выводам Z и Z подключаются кварцевый резонатор, резисторы R1 и R2, конденсаторы С1 и С2 Выходной сигнал кварцевого генератора может быть проконтролирован на выходах К и R Сигнал с частотой 32768 Гц поступает на вход девятиразрядного двоичного делителя частоты, с его выхода 9 сигнал с частотой 64 Гц может быть подан на вход 10 шестиразрядного делителя На выходе 14 пятого разряда этого делителя формируется частота 2 Гц, на выходе 15 шестого разряда — 1 Гц. Сигнал с частотой 64 Гц может использоваться для подключения жидкокристаллических индикаторов к выходам микросхем К176ИЕЗ и К176ИЕ4

Вход R служит для сброса триггеров второго делителя и установки исходной фазы колебаний на выходах микросхемы. При подаче

лог. 1 на вход R на выходах 14 и 15 — лог. 0, после снятия лог. 1 на этих выходах появляются импульсы с соответствующей частотой, спад пер-вого импульса на выходе 15 происходит через 1 с после снятия лог. 1.

При подаче лог. 1 на вход S происходит установка всех триггеров второго делителя в состояние 1, после снятия лог. 1 с этого входа спад первого импульса на выходах 14 и 15 происходит практически сразу. Обычно вход S постоянно подключают к общему проводу.

Конденсаторы С1 и С2 служат для точной установки частоты кварцевого генератора. Емкость первого из них может находиться в пределах от единиц до ста пикофарад, емкость второго — З0. ..100 пф. При увеличении fмкости конденсаторов частота генерации уменьшается. Точную установку частоты удобнее производить при помощи подстроечных конденсаторов, подключенных параллельно С1 и C2. При этом конденсатором, подключенным параллельно С2, осуществляют грубую настройку, подключенным параллельно С1 — точную.

Сопротивление резистора R 1 может находиться в пределах 4,7…68 МОм, однако при его значении менее 10 МОм возбуждаются

не все кварцевые резонаторы.

Микросхемы К176ИЕ8 и К561ИЕ8- десятичные счетчики с дешифратором (рис. 185). Микросхемы имеют три входа — вход установки исходного состояния R, вход для подачи счетных импульсов отрицательной полярности CN и вход для подачи счетных импульсов положительной полярности СР. Установка счетчика в 0 происходит при подаче на вход R лог. 1, при этом на выходе 0 появляется лог. 1, на выходах 1-9 — лог. 0.

Переключение счетчика происходит по спадам импульсов отрицательной полярности, подаваемых на вход CN, при этом на входе СР должен быть лог. 0. Можно также подавать импульсы положительной полярности на вход СР, переключение будет происходить по их спадам. На входе CN при этом должна быть лог. 1. Временная диаграмма работы микросхемы приведена на рис. 186.

Микросхема К561ИЕ9 (рис. 187) — счетчик с дешифратором, работа микросхемы аналогична работе микросхем К561ИЕ8

и К176ИЕ8, но коэффициент пересчета и число выходов дешифратора 8, а не 10. Временная диаграмма работы микросхемы приведена на рис. 188. Также, как и микросхема К561ИЕ8, микросхема:

К561ИЕ9 построена на основе сдвигающего регистра с перекрестными связями. При подаче напряжения питания и отсутствии импульса сброса. триггеры этих микросхем могут стать в произвольное состояние, не соответствующее разрешен

ному состоянию счетчика. Однако в указанных микросхемах есть спе-циальная цепь формирования разрешенного состояния счетчика, и при подаче тактовых импульсов счетчик через несколько тактов перейдет в нормамльный режим работы. Поэтому в делителях частоты, в которых точная фаза выходного сигнала не важна, допустимо не подавать на входы R микросхем К176ИЕ8, К561ИЕ8 и К561ИЕ9 импульсы начальной установки.

выхода дешифратора (7 или 9) со входом СР следующей микросхемы и подача на вход CN лог. 1. Такие способы соединения приводят к на-коплению задержек в многоразрядном счетчике. Если необходимо, чтобы выходные сигналы микросхем многоразрядного счетчика изменялись одновременно, следует использовать параллельный перенос с введением дополнительных элементов И-НЕ. На рис. 189 показана схема трехдекадного счетчика с параллельным переносом. Инвертор DD1.1 необходим лишь для того, чтобы компенсировать задержки в элементах DD1. 2 и DD1.3. Если высокая точность одновременности переключения декад счетчика не требуется, входные счетные импульсы можно подать на вход СР микросхемы DD2 без инвертора, а на вход CN DD2 — лог.1. Максимальная рабочая частота многоразрядных счетчиков как с последовательным, так и с параллельным переносом не снижается относительно частоты работы отдельной микросхемы.

На рис. 190 приведен фрагмент схемы таймера с использованием микросхем К176ИЕ8 или К561ИЕ8. В момент пуска на вход CN микросхемы DD1 начинают поступать счетные импульсы. Когда микросхемы счетчика установятся в положения, набранные на переключателях, на всех входах элемента И-НЕ DD3 появятся лог. 1, элемент

DD3 включится, на выходе инвертора DD4 появится лог. 1, сигнализирующая об окончании временного интервала.

Микросхемы К561ИЕ8 и К561 ИЕ9 удобно использовать в делителях частоты с переключаемый коэффициентом деления. На рис. 191 приведен пример трехдекадного делителя частоты. Переключателем SA1 устанавливают единицы необходимого коэффициента пересчета, переключателем SA2 — десятки, переключателем SA3 — сотни. При достижении счетчиками DD1 — DD3 состояния, соответствующего положениям переключателей, на все входы элемента DD4.1 приходит лог. 1. Этот элемент включается и устанавливает триггер на элементах DD4.2 и DD4.3 в состояние, при котором на выходе элемента DD4.3 появляется лог. 1, сбрасывающая счетчики DD1 — DD3 в исходное состояние (рис. 192). В результате на выходе элемента DD4.1 также появляется лог. 1 и следующий входной импульс отрицательной полярности устанавливает триггер DD4.2, DD4.3 в исходное состояние, сигнал сброса со входов R микросхем DD1 — DD3 снимается и счетчик продолжает счет.

Триггер на элементах DD4.2 и DD4.3 гарантирует сброс всех микросхем DD1 — DD3 при достижении счетчиком нужного состояния. При его отсутствии и большом разбросе порогов переключения микросхем

DD1 — DD3 по входам R возможен случай, когда одна из микросхем DD1 — DD3 устанавливается в 0 и снимает сигнал сброса со входов R остальных микросхем ранее, чем сигнал сброса достигнет порога их переключения. Однако такой случай маловероятен, и обычно можно обойтись без триггера, точнее, без элемента DD4.2.

Для получения коэффициента пересчета менее 10 для микросхемы К561ИЕ8 и менее 8 для К561ИЕ9 можно соединить выход дешифратора с номером, соответствующим необходимому коэффициенту пересчета, со входом R микросхемы непосредственно, например, как это показано на рис. 193 (а) для коэффициента пересчета, равного 6. Временная

диаграмма работы этого делителя приведена на рис. 193 (6). Сигнал переноса можно снимать с выхода Р лишь в случае, если коэффициент пересчета составляет 6 и более для К561ИЕ8 и 5 и более для К561ИЕ9. При любом коэффициенте сигнал переноса можно снимать с выхода дешифратора с номером, на единицу меньшим коэффициента пересчета.

Индикацию состояния счетчиков микросхем К176ИЕ8 и К561ИЕ8 удобно производить на газоразрядных индикаторах, согласуя их при помощи ключей на высоковольтных транзисторах n-р-n, например, серий П307 — П309, КТ604, КТ605 или сборках К166НТ1 (рис. 194).

Микросхемы К561ИЕ10 и КР1561ИЕ10 (рис. 195) содержат по два раздельных четырехразрядных двоичных счетчика, каждый из которых имеет входы СР, CN, R. Установка триггеров счетчиков в исходное состояние происходит при подаче на вход R лог. 1. Логика работы входов СР и CN отлична от работы аналогичных входов микросхем К561ИЕ8 и К561ИЕ9. Триггеры микросхем К561ИЕ10 и КР1561ИЕ10 срабатывают по спаду импульсов положительной полярности на входе СР при лог. 0 на входе CN (для К561ИЕ8 и К561ИЕ9 на входе CN должна быть

лог. 1) Возможна подача импульсов отрицательной полярности на вход CN, при этом на входе СР должна быть лог 1 (для К561ИЕ8 и К561ИЕ9 — лог. 0). Таким образом, входы СР и CN в микросхемах К561ИЕ10 и КР1561ИЕ10 объединены по схеме элемента И, в мик-росхемах К561ИЕ8 и К561ИЕ9 — ИЛИ.

Временная диаграмма работы одного счетчика микросхемы приве-дена на рис. 196. При соединении микросхем в многоразрядный счет-чик с последовательным переносом выходы 8 предыдущих счетчиков соединяют со входами СР последующих, а на входы CN подают лог. 0 (рис. 197). Если необходимо обеспечить параллельный перенос, сле-дует установить дополнительные элементы И-НЕ и ИЛИ-НЕ. На рис. 198 приведена схема счетчика с параллельным переносом. Про-хождение счетного импульса на вход СР счетчика DD2.2 через эле-мент DD1.2 разрешается при состоянии 1111 счетчика DD2.1, при ко-тором на выходе элемента DD3.1 лог. 0. Аналогично прохождение счетного импульса на вход СР DD4.1 возможно лишь при состоянии 1111 счетчиков DD2.1 и DD2.2 и т. д. Назначение элемента DD1.1 такое же, как и DD1.1 в схеме рис. 189, и он при тех же условиях может быть исключен. Максимальная частота входных импульсов для обоих вариантов счетчиков одинакова, но в счетчике с параллельным переносом переключение всех выходных сигналов происходит одновременно.

Один счетчик микросхемы может быть использован для построения делителей частоты с коэффициентом деления от 2 до 16. Для примера на рис. 199 приведена схема счетчика с коэффициентом, пересчета 10 Для Получения коэффициентов пересчета З,5,6,9,12 можно воспользоваться той же схемой, соответствующим образом выбрав выходы счетчика для подключения ко входам DD2.1 Для получения коэффициентов пересчета 7, 11, 13, l4 элемент DD2.1 должен иметь три входа, для коэффициента 15 — четыре входа.

Микросхема К561ИЕ11 — двоичный четырехразрядный реверсивный счетчик с возможностью параллельной записи информации (рис. 200). Микросхема имеет четыре информационных выхода 1, 2, 4,8, выход переноса Р и следующие входы: вход переноса PI, вход установки исходного состояния R, вход для подачи счетных импульсов С, вход направления счета U, входы для подачи информации при параллельной записи Dl — D8, вход параллельной записи S.

Вход R имеет приоритет над остальными входами: если на него подать лог. 1, на выходах 1, 2, 4, 8 будет лог. 0 независимо от состояния

других входов. Если на входе R лог. 0, приоритет имеет вход S. При подаче на него лог. 1 происходит асинхронная запись информации со входов D1 -D8 в триггеры счетчика.

Если на входах R, S, PI лог. 0, разрешается рабо-та микросхемы в счетном режиме. Если на входе U лог. 1, по каждому спаду входного импульса отрицательной полярности, поступающему на вход С, состояние счетчика будет увеличиваться на единицу. При лог. 0 на входе U счетчик переключается

в режим вычитания — по каждому спаду импульса отрицательной полярности на входе С состояние счетчика уменьшается на единицу. Если на вход переноса PI подать лог. 1, счетный режим запрещается.

На выходе переноса Р лог. 0, если на входе PI лог. 0 и все триггеры счетчика находятся в состоянии 1 при счете вверх или в состоянии 0 при счете вниз.

Для соединения микросхем в счетчик с последовательным переносом необходимо объединить между собой все входы С, выходы Р микросхем соединить со входами PI следующих, а на вход PI младшего разряда подать лог. 0 (рис. 201). Выходные сигналы всех микросхем счетчика изменяются одновременно, однако максимальная частота работы счетчика меньше, чем отдельной микросхемы из-за накопления задержек в цепи переноса. Для обеспечения максимальной рабочей частоты многоразрядного счетчика необходимо обеспечить параллельный перенос, для чего на входы PI всех микросхем подать лог. О, а сигналы на входы С микросхем подать через дополнительные элементы ИЛИ, как это показано на рис. 202. В этом случае прохождение счетного импульса на входы С микросхем будет разрешено только тогда, когда на выходах Р всех предыдущих микросхем лог. 0,

причем время задержки этого разрешения после одновременного срабатывания микросхем не зависит от числа разрядов счетчика.

Особенности построения микросхемы К561 ИЕ11 требуют, чтобы изменение сигнала направления счета на входе U происходило в паузе между счетными импульсами на входе С, то есть при лог. 1 на этом входе, или по спаду этого импульса.

Микросхема К176ИЕ12 предназначена для использования в электронных часах (рис. 203). В ее состав входят кварцевый генератор G с внешним кварцевым резонатором на частоту 32768 Гц и два делителя частоты: СТ2 на 32768 и СТ60 на 60. При подключении к микросхеме кварцевого резонатора по схеме рис. 203 (б) она обеспечивает получение частот 32768, 1024, 128, 2, 1, 1/60 Гц. Импульсы с частотой 128 Гц формируются на выходах микросхемы Т1 — Т4, их скважность равна 4, сдвинуты они между собой на четверть периода. Эти импульсы предназначены для коммутации знакомест индикатора часов при динамической индикации. Импульсы с частотой 1/60 Гц подаются на счетчик минут, импульсы с частотой 1 Гц могут использоваться для подачи на счетчик секунд и для обеспечения мигания разделительной точки, для установки показаний часов могут использоваться импульсы с частотой 2 Гц. Частота 1024 Гц предназначена для звукового сигнала

будильника и для опроса разрядов счетчиков при динамической индикации, выход частоты 32768 Гц — контрольный. Фазовые соотношения колебаний различных частот относительно момента снятия сигнала сброса продемонстрированы на рис. 204, временные масштабы различных диаграмм на этом рисунке различны. При использовании

импульсов с выходов Т1 — Т4 для других целей следует обратить внимание на наличие коротких ложных импульсов на этих выходах.

Особенностью микросхемы является то, что первый спад на выходе минутных импульсов М появляется спустя 59 с после снятия сигнала установки 0 со входа R. Это заставляет при пуске часов отпускать кнопку, формирующую сигнал установки 0, спустя одну секунду после шестого сигнала поверки времени. Фронты и спады сигналов на выходе М синхронны со спадами импульсов отрицательной полярности на входе С.

Сопротивление резистора R1 может иметь ту же величину, что и для микросхемы К176ИЕ5. Конденсатор С2 служит для точной подстройки частоты, СЗ — для грубой. В большинстве случаев конденсатор С4 может быть исключен.

Микросхема К176ИЕ13 предназначена для построения электронных часов с будильником. Она содержит счетчики минут и часов, регистр памяти будильника, цепи сравнения и выдачи звукового сигнала, цепи динамической выдачи кодов цифр для подачи на индикаторы. Обычно микросхема К176ИЕ13 используется совместно с К176ИЕ12. Стандартное соединение этих микросхем показано на рис. 205. Основными выходными сигналами схемы рис. 205 являются импульсы Т1 — Т4 и коды цифр на выходах 1, 2, 4, 8. В моменты времени, когда на выходе Т1 лог. 1, на выходах 1,2,4,8 присутствует код цифры единиц минут, когда лог. 1 на выходе Т2 — код цифры десятков минут и т. д. На выходе S — импульсы с частотой 1 Гц для зажигания разделительной точки. Импульсы на выходе С служат для стробирования записи кодов цифр в регистр памяти микросхем К176ИД2 или К176ИДЗ, обычно используемых совместно с К176ИЕ12 и К176ИЕ13, импульс на выходе К может использоваться для гашения индикаторов во время коррекции показаний часов. Гашение индикаторов необходимо, поскольку в момент коррекции происходит остановка динамической индикации и при отсутствии гашения светится лишь один разряд с увеличенной в четыре раза яркостью.

На выходе HS — выходной сигнал будильника. Использование выходов S, К, HS не обязательно. Подача лог. 0 на вход V микросхемы переводит ее выходы 1, 2, 4, 8 и С в высокоимпедансное состояние.

При подаче питания на микросхемы в счетчик часов и минут и в регистр памяти будильника автоматически записываются нули. Для введения в счетчик минут начального показания следует нажать

кнопку SB1, показания счетчика начнут меняться с частотой 2 Гц от 00 до 59 и далее снова 00, в момент перехода от 59 к 00 показания счетчика часов увеличатся на единицу. Показания счетчика часов бу-дут также изменяться с частотой 2 Гц от 00 до 23 и снова 00, если нажать кнопку SB2. Если нажать кнопку SB3, на индикаторах появится время включения сигнала будильника. При одновременном нажатии кнопок SB1 и SB3 показание разрядов минут времени включения будильника будет изменяться от 00 до 59 и снова 00, однако переноса в разряды часов не происходит. Если нажать кнопки SB2 и SB3, будет изменяться показание разрядов часов времени включения будильника, при переходе из состояния 23 в 00 произойдет сброс показаний разрядов минут. Можно нажать сразу три кнопки, в этом случае будут изменяться показания как разрядов минут, так и часов.

Кнопка SB4 служит для пуска часов и коррекции хода в процессе эксплуатации. Если нажать кнопку SB4 и отпустить ее спустя одну секунду после шестого сигнала поверки времени, установится правильное показание и точная фаза работы счетчика минут. Теперь можно установить показания счетчика часов, нажав кнопку SB2, при этом ход счетчика минут не будет нарушен. Если показания счетчика минут находятся в пределах 00…39, показания счетчика часов при нажатии и отпускании кнопки SB4 не изменятся. Если же показания счетчика минут находятся в пределах 40. ..59, после отпускания кнопки SB4 показания счетчика часов увеличиваются на единицу. Таким образом, для коррекции хода часов независимо от того, опаздывали часы или спешили, достаточно нажать кнопку SB4 и отпустить ее спустя секунду после шестого сигнала поверки времени.

Стандартная схема включения кнопок установки времени обладает тем недостатком, что при случайном нажатии на кнопки SB1 или SB2 происходит сбой показаний часов. Если в схему рис. 205 добавить один диод и одну кнопку (рис. 206), показания часов можно будет изменять, лишь нажав сразу две кнопки — кнопку SB5 (<Установ-

ка>) и кнопку SB1 или SB2, что случайно сделать значительно менее вероятно.

Если показания часов и время включения сигнала будильника не со-впадают, на выходе HS микросхемы К176ИЕ13 лог. 0. При совпадении по-казаний на выходе HS появляются им-пульсы положительной полярности

с частотой 128 Гц и длительностью 488 мкс (скважность 16). При по-даче их через эмиттерный повторитель на любой излучатель сигнал напоминает звук обычного механического будильника.Сигнал пре-кращается, когда показания часов и будильника перестают совпадать.

Схема согласования выходов микросхем К176ИЕ12 и К176ИЕ13 с индикаторами зависит от их типа. Для примера на рис. 207 приве-дена схема для подключения полупроводниковых семисегментных индикаторов с общим анодом. Как катодные (VT12 — VT18), так и анодные (VT6, VT7, VT9, VT10) ключи выполнены по схемам эмит-терных повторителей. Резисторами R4 — R10 определяется импульс-ный ток через сегменты индикаторов.

Указанная на рис. 207 величина сопротивлений резисторов R4 -R10 обеспечивает импульсный ток через сегмент примерно 36 мА, что соответствует среднему току 9мА. При таком токе индикаторы АЛ305А, АЛС321Б, АЛС324Б и другие имеют достаточно яркое све-чение. Максимальный коллекторный ток транзисторов VT12 — VT18 соответствует току одного сегмента 36 мА и поэтому здесь можно ис-пользовать практически любые маломощные транзисторы р-n-р с до-пустимым током коллектора 36 мА и более.

Импульсные токи транзисторов анодных ключей могут достигать 7 х 36 — 252 мА, поэтому в качестве анодных ключей можно исполь-зовать транзисторы, допускающие указанный ток, с коэффициентом передачи тока базы h31э не менее 120 (серий КТ3117, КТ503, КТ815).

Если транзисторы с таким коэффициентом подобрать нельзя, можно использовать составные транзисторы (КТ315 + КТ503 или КТ315 + КТ502). Транзистор VT8 — любой маломощный, структуры n-р-n.

Транзисторы VT5 и VT11 — эмиттерные повторители для подключения излучателя звука будильника НА1, в качестве которого можно использовать любые телефоны, в том числе и малогабаритные от слуховых аппаратов, любые динамические головки, включенные через выходной трансформатор от любого радиоприемника. Подбором емкости конденсатора С1 можно добиться необходимой громкости звучания сигнала, можно также установить переменный резистор 200…680 Ом, включив его потенциометром между С1 и НА1. Выключатель SA6 служит для отключения сигнала будильника.

Если используются индикаторы с общим катодом, эмиттерные повторители, подключаемые к выходам микросхемы DD3, следует выполнить на транзисторах n-р-n (серии КТ315 и др.), а вход S DD3 соединить с общим проводом. Для подачи импульсов на катоды . индикаторов следует собрать ключи на транзисторах n-р-n по схеме с общим эмиттером. Их базы следует соединить с выходами Т1 — Т4 микросхемы DD1 через резисторы 3,3 кОм. Требования к транзисторам те же, что и к транзисторам анодных ключей в случае индикаторов с общим анодом.

Индикация возможна и при помощи люминесцентных индикаторов. В этом случае необходима подача импульсов Т1 — Т4 на сетки индикаторов и подключение объединенных между собой одноименных анодов индикаторов через микросхему К176ИД2 или К176ИДЗ к выходам 1, 2, 4, 8 микросхемы К176ИЕ13.

Схема подачи импульсов на сетки индикаторов приведена на рис. 208. Сетки С1, С2, С4, С5 — соответственно сетки знакомест единиц и десятков минут, единиц и десятков часов, СЗ — сетка разделительной точки. Аноды индикаторов следует подключить к выходам микросхемы К176ИД2, подключенной к DD2 в соответствии с включением DD3 на рис. 207 при помощи ключей, подобных ключам рис. 178 (б), 179,180, на вход S микросхемы К176ИД2 должна быть подана лог. 1.

Возможно использование микросхемы К176ИДЗ без ключей, ее вход S должен быть подключен к общему проводу. В любом случае аноды и сетки индикаторов должны быть через резисторы 22…100 кОм подключены к источнику отрицательного напряжения, которое по абсолютной величине на 5…10 В больше отрицательного напряжения, подведенного к катодам индикаторов. На схеме рис. 208 это резисторы R8 — R12 и напряжение -27 В.

Подачу импульсов Т1 — Т4 на сетки индикаторов удобно производить при помощи микросхемы К161КН2, подав на нее напряжения питания в соответствии с рис. 180.

В качестве индикаторов могут использоваться любые одноместные вакуумные люминесцентные индикаторы, а также плоские четырехместные индикаторы с разделительными точками ИВЛ1 — 7/5 и ИВЛ2 — 7/5, специально предназначенные для часов. В качестве DD4 схемы рис. 208 можно использовать любые инвертирующие логические элементы с объединенными входами.

На рис. 209 приведена схема согласования с газоразрядными индикаторами. Анодные ключи могут быть выполнены на транзисторах серий КТ604 или КТ605, а также на транзисторах сборок К166НТ1.

Неоновая лампа HG5 служит для индикации разделительной точки. Одноименные катоды индикаторов следует объединить и подключить к выходам дешифратора DD7. Для упрощения схемы можно исключить инвертор DD4, обеспечивающий гашение индикаторов на время нажатия кнопки коррекции.

Возможность перевода выходов микросхемы К176ИЕ13 в высокоимпедансное состояние позволяет построить часы с двумя вариантами показаний (например, MSK и GMT) и двумя будильниками, один из которых можно использовать для включения какого-либо устройства, другой — для выключения (рис. 210).

Одноименные входы основной DD2 и дополнительной DD2 микросхем К176ИЕ13 соединяют между собой и с другими элементами по схеме рис. 205 (можно с учетом рис. 206), за исключением входов Р и V. В верхнем по схеме положении переключателя SA1 сигналы

установки от кнопок SB1 — SB3 могут поступать на вход Р микросхемы DD2, в нижнем — на DD2′. Подачей сигналов на микросхему DD3 управляют секцией SA1.2 переключателя. В верхнем положении пе-реключателя SA1 лог. 1 поступает на вход V микросхемы DD2 и на входы DD3 проходят сигналы с выходов DD2. В нижнем положении переключателя лог. 1 на входе V микросхемы DD2′ разрешает передачу сигналов с ее выходов.

В результате при верхнем положении переключателя SA1 можно управлять первыми часами и будильником и индицировать их состояние, в нижнем — вторыми.

Срабатывание первого будильника включает триггер DD4.1, DD4.2, на выходе DD4.2 появляется лог. 1, которую можно использовать для включения какого-либо устройства, срабатывание второго будильника выключает это устройство. Кнопки SB5 и SB6 также можно использовать для его включения и выключения.

При использовании двух микросхем К176ИЕ13 сигнал сброса на вход R микросхемы DD1 следует взять непосредственно с кнопки SB4. В этом случае коррекция показаний происходит, как при показанном на рис. 205 соединении, но блокировки кнопки SB4 <Корр.>

при нажатии кнопки SB3 <Буд.> (рис. 205), существующей в стандартном варианте, не происходит. При одновременном нажатии кнопок SB3 и SB4 в часах с двумя микросхемами К176ИЕ13 происходит сбой показаний, но не хода часов. Правильные показания восстанавливаются, если повторно нажать кнопку SB4 при отпущенной SB3.

Микросхема К561ИЕ14 — двоичный и двоичнодесятичный четырехразрядный десятичный счет-чик (рис. 211). Ее отличие от микросхемы К561 ИЕ11 заключается в замене входа R на вход В — вход переключения модуля счета. При лог. 1 на входе В микросхема К561ИЕ14 производит двоичный счет, так же, как и К561ИЕ11, при лог. 0 на входе В — двоично-десятичный. Назначение остальных входов, режимы работы и правила включения для этой микросхемы такие же, как и для К561ИЕ11.

Микросхема КА561ИЕ15 — делитель частоты с переключаемым коэффициентом деления (рис. 212). Микросхема имеет четыре управляющих входа Kl, K2, КЗ, L, вход для подачи тактовых импульсов С, шестнадцать входов для установки коэффициента деления 1-8000 и один выход.

Микросхема позволяет иметь несколько вариантов задания коэффициента деления, диапазон изменения его составляет от 3 до 21327. Здесь будет рассмотрен наиболее простой и удобный вариант, для которого, однако, максимально возможный коэффициент деления составляет 16659. Для этого варианта на вход КЗ следует постоянно подавать лог. 0.

Вход К2 служит для установки начального состояния счетчика, которая происходит за три периода входных импульсов при подаче на вход К2 лог. 0. После подачи лог. 1 на вход К2 начинается работа счетчика в режиме деления частоты. Коэффициент деления частоты при подаче лог. 0 на входы L и К1 равен 10000 и не зависит от сигналов, поданных на входы 1-8000. Если на входы L и К1 подать различные входные сигналы (лог.0 и лог. 1 или лог. 1 и лог. 0), коэффициент деления частоты входных импульсов определится двоично-десятичным кодом, поданным на входы 1-8000. Для примера на рис. 213 показана временная диаграмма работы микросхемы в режиме деления на 5, для обеспечения которого на входы 1 и 4 следует подать лог. 1, на входы 2, 8-8000 — лог. 0 (К1 не равно L).

Длительность выходных импульсов положительной полярности равна периоду входных импульсов, фронты и спады выходных импульсов совпадают со спадами входных импульсов отрицательной полярности.

Как видно из временной диаграммы, первый импульс на выходе микросхемы появляется по спаду входного импульса с номером, на единицу большим коэффициента деления.

При подаче лог. 1 на входы L и К1 осуществляется режим однократного счета. При подаче на вход К2 лог. 0 на выходе микросхемы появляется лог. 0. Длительность импульса начальной установки на входе К2 должна быть, как и в режиме деления частоты, не менее трех периодов входных импульсов. После окончания на входе К2 импульса начальной установки начнется счет, который будет происходить по спадам входных импульсов отрицательной полярности. После окончания импульса с номером, на единицу большим кода, установленного на

входах 1-8000, лог. 0 на выходе изменится на лог. 1, после чего изменяться не будет (рис. 213, К1 — L — 1). Для очередного запуска необходимо на вход К2 вновь подать импульс начальной установки.

Данный режим работы микросхемы подобен работе ждущего мультивибратора с цифровой установкой длительности импульса, следует только помнить, что в длительность входного импульса входит длительность импульса начальной установки и, сверх того, еще один период входных импульсов.

Если после окончания формирования выходного сигнала в режиме однократного счета на вход К1 подать лог. 0, микросхема перейдет в режим деления входной частоты, причем фаза выходных импульсов будет определяться импульсом начальной установки, поданным ранее в режиме однократного счета. Как уже указывалось выше, микросхема может обеспечить фиксированный коэффициент деления частоты, равный 10000, если на входы L и К1 подать лог. 0. Однако после импульса начальной установки, поданного на вход К2, первый выходной импульс появится после подачи на вход С импульса с номером, на единицу большим кода, установленного на входах 1-8000. Все последующие выходные импульсы будут появляться через 10000 периодов входных импульсов после начала предыдущего.

На входах 1-8 допустимые сочетания входных сигналов должны соответствовать двоичному эквиваленту десятичных чисел от 0 до 9. На входах 10-8000 допустимы произвольные сочетания, то есть возможна подача на каждую декаду кодов чисел от 0 до 15. В результате максимально возможный коэффициент деления К составит:

К — 15000 + 1500 + 150 + 9 = 16659.

Микросхема может найти применение в синтезаторах частоты, электромузыкальных инструментах, программируемых реле времени, для формирования точных временных интервалов в работе различных устройств.

Микросхема К561ИЕ16 — четырнадцатиразрядный двоичный счетчик с последовательным переносом (рис. 214). У микросхемы два входа -вход установки начального состояния R и вход для подачи тактовых импульсов С.Установка триггеров счетчика в 0 производится при подаче на вход R лог. 1, счет — по спадам импульсов положительной полярности, подаваемых на вход С.

Счетчик имеет выходы не всех разрядов — отсутствуют выходы разрядов 21 и 22, поэтому, если

необходимо иметь сигналы со всех двоичных разрядов счетчика, следует использовать еще один счетчик, работающий синхронно и имеющий выходы 1, 2, 4, 8, например половину микросхемы К561ИЕ10 (рис. 215).

Коэффициент деления одной микросхемы К561ИЕ16 составляет 214 = 16384, при необходимости получения большего коэффициента деления можно выход 213 микросхемы соединить со входом еще одной такой же микросхемы или со входом СР любой другой микросхемы — счетчика.3, следует использовать схему рис. 215 или 59, при коэффициенте более 16384 — схему рис. 216.

Для перевода числа в двоичную форму его нацело следует разделить на 2, остаток (0 или 1) записать. Получившийся результат вновь разделить на 2, остаток записать и так далее, пока после деления не останется нуль. Первый остаток является младшим разрядом двоичной формы числа, последний — старшим.

Микросхема К176ИЕ17 — календарь. Она содержит счетчики дней недели, чисел месяца и месяцев. Счетчик чисел считает от 1 до 29, 30 или 31 в зависимости от месяца. Счет дней недели производится от 1 до 7, счет месяцев — от 1 до 12. Схема подключения микросхемы К176ИЕ17 к микросхеме К176ИЕ13 часов приведена на рис. 219. На выходах 1-8 микросхемы DD2 присутствуют поочередно коды цифр числа и месяца аналогично кодам часов и минут на выходах

микросхемы К176ИЕ13. Подключение индикаторов к указанным вы-ходам микросхемы К176ИЕ17 производится аналогично их подключению к выходам микросхемы К176ИЕ13 с использованием импульсов записи с выхода С микросхемы К176ИЕ13.

На выходах А, В, С постоянно присутствует код 1-2-4 порядкового номера дня недели. Его можно подать на микросхему К176ИД2 или К176ИДЗ и далее на какой-либо семисегментный индикатор, в результате чего на нем будет индицироваться номер дня недели. Однако более интересной является возможность вывода двухбуквенного обозначения дня недели на цифробуквенные индикаторы ИВ-4 или ИВ-17, для чего необходимо изготовить специальный преобразователь кода.

Установка числа, месяца и дня недели производится аналогично установке показаний в микросхеме К176ИЕ13. При нажатии кнопки SB1 происходит установка числа, кнопки SB2 — месяца, при совместном нажатии SB3 и SB1 — дня недели. Для уменьшения общего

числа кнопок в часах с календарем можно использовать кнопки SB1 -SB3, SB5 схемы рис. 206 для уста-новки показаний календаря, переключая их общую точку тумблером со входа Р микросхемы К176ИЕ13 на вход Р микросхемы К176ИЕ17. Для каждой из указанных микросхем цепь R1C1 должна быть своя подобно схеме рис. 210.

Подача лог. 0 на вход V микросхемы переводит ее выходы 1-8 в высокоимпедансное состояние. Это свойство микросхемы позволяет относительно несложно организовать поочередную выдачу показаний часов и календаря на один четырехразрядный индикатор (кроме дня недели). Схема

подключения микросхемы К176ИД2 (ИДЗ) к микросхемам ИЕ13 и ИЕ17 для обеспечения указанного режима приведена на рис. 220, цепи соединения микросхем К176ИЕ13, ИЕ17 и ИЕ12 между собой не показаны. В верхнем по схеме положении переключателя SA1 (<Часы>) выходы 1-8 микросхемы DD3 находятся в высокоимпедансном состоянии, выходные сигналы микросхемы DD2 через резисторы R4 — R7 поступают на входы микросхемы DD4, индицируется состояние микросхемы DD2 — часы и минуты. При нижнем положении переключателя SA1 (<Календарь>) выходы микросхемы DD3 активизируются, и теперь уже микросхема DD3 определяет входные сигналы микросхемы DD4. Переводить выходы микросхемы DD2 в высокоимпедансное состояние, как это сделано в схеме

рис. 210, нельзя, так как при этом перейдет в высокоимпедансное состояние и выход С микросхемы DD2, а аналогичного выхода микросхема DD3 не имеет. В схеме рис. 220 реализовано упомянутое выше использование одного комплекта кнопок для установки показаний часов и календаря. Импульсы от кнопок SB1 — SB3 поступают на вход Р микросхемы DD2 или DD3 в зависимости от положения того же переключателя SA1.

Микросхема К176ИЕ18 (рис. 221) по своему строению во многом напоминает К176ИЕ12. Ее основным отличием является выполнение выходов Т1 — Т4 с открытым стоком, что позволяет подключать сетки вакуумных люминесцентных индикаторов к этой микросхеме без согласующих ключей.

Для обеспечения надежного запирания индикаторов по их сеткам скважность импульсов Т1 — Т4 в микросхеме К176ИЕ18 сделана несколько более четырех и составляет 32/7. При подаче лог. 1 на вход R микросхемы на выходах Т1 — Т4 лог. 0, поэтому подача специального сигнала гашения на вход К микросхем К176ИД2 и К176ИДЗ не требуется.

Вакуумные люминесцентные индикаторы зеленого свечения в темноте кажутся значительно более яркими, чем на свету, поэтому желательно иметь возможность изменения яркости индикатора. Микро-схема К176ИЕ18 имеет вход Q, подачей лог. 1 на этот вход можно в 3,5 раза увеличить скважность импульсов на выходах Т1 — Т4 и во

столько же раз уменьшить яркость свечения индикаторов. Сигнал на вход Q можно подать или с переключателя яркости, или с фоторезистора, второй вывод которого подключен к плюсу питания. Вход Q в этом случае следует соединить с общим проводом через резистор 100 к0м…1 МОм, который необходимо подобрать для получения требуемого порога внешней освещенности, при котором будет происходить автоматическое переключение яркости.

Следует отметить, что при лог. 1 на входе Q (малая яркость) установка показаний часов не действует.

Микросхема К176ИЕ18 имеет специальный формирователь звукового сигнала. При подаче импульса положительной полярности на вход HS на выходе HS появляются пачки импульсов отрицательной полярности с частотой 2048 Гц и скважностью 2. Длительность пачек — 0,5 с, период повторения — 1 с. Выход HS выполнен с открытым стоком и позволяет подключать излучатели с сопротивлением 50 Ом и выше между этим выходом и плюсом питания без эмиттерного повторителя. Сигнал присутствует на выходе HS до окончания очередного минутного импульса на выходе М микросхемы.

Следует отметить, что допустимый выходной ток микросхемы К176ИЕ18 по выходам Т1 — Т4 составляет 12 мА, что значительно превышает ток микросхемы К176ИЕ12, поэтому требования к коэффициентам усиления транзисторов в ключах при применении микросхем К176ИЕ18 и полупроводниковых индикаторов (рис. 207) значительно менее жестки, достаточно h31э > 20. Сопротивление базовых

резисторов в катодных ключах может быть уменьшено до 510 Ом при h31э > 20 или до 1к0м при h31э > 40.

Микросхемы К176ИЕ12, К176ИЕ13, К176ИЕ17, К176ИБ18 допускают напряжение питания такое же, как и микросхемы серии К561 — от 3 до 15 В.

Микросхема К561ИЕ19 — пятиразрядный сдвигающий регистр с возможностью параллельной записи информации, предназначенный для построения счетчиков с программируемым модулем счета (рис. 222). Микросхема имеет пять информационных входов для параллельной записи D1 -D5, вход информации для последовательной записи DO, вход параллельной записи S, вход сброса R, вход для подачи тактовых импульсов С и пять инверсных выходов 1-5.

Вход R является преобладающим — при подаче на него лог. 1 все Триггеры микросхемы устанавливаются в 0, на всех выходах появляется лог. 1 независимо от сигналов на других входах. При подаче на вход R лог. 0, на вход S лог. 1 происходит запись информации со входов D1 — D5 в триггеры микросхемы, на выходах 1-5 она появляется в инверсном виде.

При подаче на входы R и S лог. 0 возможен сдвиг информации в триггерах микросхемы, который будет происходить по спадам импульсов отрицательной полярности, поступающим на вход С. В первый триггер ин-формация будет записываться со входа D0.

Если соединить вход DO с одним из выходов 1-5, можно получить счетчик с коэффициентом пересчета 2, 4, 6, 8, 10. Для примера на рис. 223 показана временная диаграмма работы микросхемы в режиме деления на 6, который организуется в случае соединения входа D0 с выходом 3. Если необходимо получить нечетный коэффициент

пересчета 3,5,7 или 9, следует использовать двухвходовый элемент И, входы которого подключить соответственно к выходам 1 и 2, 2 и 3, 3 и 4,4 и 5, выход — ко входу DO. Для примера на рис. 224 приведена схема делителя частоты на 5, на рис. 225 — временная диаграмма его работы.

Следует иметь в виду, что использование микросхемы К561ИЕ19 в качестве сдвигающего регистра невозможно, так как она содержит цепи коррекции, в результате чего комбинации состояний триггеров, не являющиеся рабочими для счетного режима, автоматически исправляются.12 = 4096. У нее два входа — R (для установки нулевого состояния) и С (для подачи тактовых импульсов). При лог. 1 на входе R счетчик устанавливается в нулевое состояние, а при лог. 0 — считает по спадам поступающих на вход С импульсов положительной полярности. Микросхему можно использовать для деления частоты на коэффициенты, являющиеся степенью числа 2. Для построения делителей с другим коэффициентом деления можно воспользоваться схемой для включения микросхемы К561ИЕ16 (рис. 218).

Микросхема КР1561ИЕ21 (рис. 227) — синхронный двоичный счетчик с возможностью параллельной записи информации по спаду тактового импульса. Микросхема функционирует аналогично К555ИЕ10 (рис. 38).

Примеры схем электронных часов 1< > 2< > 3

Микросхемы счётчиков КМОП-логики

Цифровые микросхемы ТТЛ-серий обеспечивают построение самых различных цифровых устройств, работающих на частотах до

80 МГц, однако их существенными недостатками являются большая потребляемая мощность и низкая помехозащищѐнность. Последнее имеет важное значение при разработке систем автоматизации технологических процессов. В большинстве случаев этим системам не нужно такое высокое быстродействие, а требуется высокая помехозащищѐнность. Немаловажным параметром, с точки зрения экономической эффективности, является низкая потребляемая мощность.

Именно по этой причине современные системы автоматизации выполняются в основном на микросхемах КМОП–технологий. Поэтому рассмотрим более подробно счѐтчики, выполненные именно по этой технологии.

Микросхема К176ИЕ1 шестиразрядный двоичный счетчик, работающий в коде 1-2-4-8-16-32. Микросхема имеет два входа: вход R установки триггеров счетчика в ноль и вход С вход для подачи счетных импульсов. Установка в ноль происходит при подаче логической единицы на вход R. Переключение триггеров микросхемы происходит по спаду импульсов, подаваемых на вход С. При построении многоразрядных счѐтчиков или делителей частоты входы С последующих микросхем следует подключать к выходам 32 предыдущих.

Рис. 14. Микросхема К176ИЕ1

Рис. 15. Микросхема К176ИЕ2

Микросхема К176ИЕ2 пятиразрядный счетчик, который может работать как двоичный в коде 1-2-4-8-16 при подаче логической единицы на управляющий вход А, или как декада с подключенным к выходу декады триггером при логическом нуле на входе А. Во втором случае код работы счетчика 1-2-4-8-10, общий коэффициент деления 20. Вход R служит для установки триггеров счетчика в 0 подачей на этот вход логической 1.

Первые четыре триггера счетчика могут быть установлены в единичное состояние подачей логической единицы на входы S1 … S8, причѐм эти входы являются приоритетными над входом R.

Микросхема К176ИЕ2 встречается двух разновидностей. Одна из разновидностей имеет входы СР и CN для подачи тактовых импульсов положительной и отрицательной полярности соответственно, включенные по ИЛИ. При подаче на вход СР импульсов положительной полярности на входе CN должна быть логическая единица, при подаче на вход CN импульсов отрицательной полярности на входе СР должен быть логический ноль. В обоих случаях счетчик переключается по спадам импульсов.

Другая разновидность имеет два равноправных входа для подачи тактовых импульсов (выводы 2 и 3), собранных по И. Счет происходит по спадам импульсов положительной полярности, подаваемых на любой из этих входов, причем на второй из этих входов должна быть подана логическая единица. Можно подавать импульсы и на объединенные выводы 2 и 3.

Если на вывод 3 микросхемы К176ИЕ2 подать логическую единицу, обе разновидности микросхем по входу СР (вывод 2) работают одинаково.

При логическом нуле на входе А порядок работы триггеров соответствует временной диаграмме, приведенной на рис. 16.

Рис. 16. Временная диаграмма работы микросхемы К176ИЕ2

В этом режиме на выходе Р, представляющем собой выход элемента «И-НЕ», входы которого подключены к выходам 1 и 8 счетчика, выделяются импульсы отрицательной полярности, фронты которых совпадают со спадом каждого девятого входного импульса, спады со спадом каждого десятого.

При соединении микросхем К176ИЕ2 в многоразрядный счетчик входы СР последующих микросхем следует подключать к выходам 8 или 16/10 непосредственно, на входы CN подавать логическую единицу.

Микросхемы К176ИЕЗ и К176ИЕ4 разработаны специально для использования в электронных часах с семисегментными индикаторами.

Рис. 17. Микросхемы К176ИЕЗ и К176ИЕ4

Микросхемы имеют три входа вход R, установка триггеров счетчика в ноль, которая происходит при подаче логической единицы на этот вход, вход С – входные импульсы, переключение триггеров происходит по спаду импульсов. Сигнал на входе S управляет полярностью выходных сигналов.

На выходах а, b, с, d, e, f, g выходные сигналы, обеспечивающие формирование цифр на семисегментном индикаторе, соответствующих состоянию счетчика. При подаче логического нуля на управляющий вход S логическая единица на выходах а, b, с, d, e, f, g соответствует включению соответствующего сегмента. Если же на вход S подать логическую единицу, включению сегментов будет соответствовать логический ноль на выходах а, b, с, d, e, f, g. Возможность переключения полярности выходных сигналов существенно расширяет область применения микросхем. Выход Р микросхемы выход переноса.

Микросхема К176ИЕЗ имеет коэффициент пересчета 6, т.е. спад имульса на выходе Р происходит при переходе счѐтчика из состояния 6 в состояние 0. Кроме того логическая единица на выходе

2 появляется при установке счетчика в состояние 2.

Микросхема К176ИЕ4 представляет собой декаду. Спад импульса на выходе Р формируется в момент перехода счетчика из состояния 9 в состояние 0, а логическая единица на выходе 4 появляется при установке счетчика в состояние 4.

Следует иметь в виду, что разводка выводов а, b, с, d, e, f, g в паспорте микросхемы и в некоторых справочниках приведена для нестандартного расположения сегментов индикаторов. На рис. 17 дана разводка выводов для стандартного расположения сегментов.

Сигнал с частотой 32768 Гц поступает на вход девятиразрядного

двоичного делителя частоты, с его выхода 9 сигнал с частотой 64 Гц может быть подан на вход 10 шестиразрядного делителя. На выходе 14 пятого разряда этого делителя формируется частота 2 Гц, на выходе 15 шестого разряда 1 Гц.

Рис. 18. Микросхема К176ИЕ5

Сигнал с частотой 64Гц может использоваться для подключения жидкокристаллических индикаторов к выходам микросхем К176ИЕЗ и К176ИЕ4. Вход R служит для сброса триггеров второго делителя и установки исходной фазы колебаний на выходах микросхемы. При подаче логической единицы на вход R на выходах 14 и

15 – логический ноль, после снятия логической единицы на этих выходах появляются импульсы с соответствующей частотой, спад первого импульса на выходе 15 происходит через 1с после снятия логической единицы.

При подаче логической единицы на вход S происходит установка всех триггеров второго делителя в состояние логической единицы, после снятия логической единицы с этого входа спад первого импульса на выходах 14 и 15 происходит практически сразу. Обычно вход S постоянно подключают к общему проводу.

Конденсаторы С1 и С2 служат для точной установки частоты кварцевого генератора. Емкость первого из них может находиться в пределах от единиц до ста пикофарад, емкость второго – 30 … 100 пФ. При увеличении емкости конденсаторов частота генерации уменьшается. Точную установку частоты удобнее производить при помощи подстроечных конденсаторов, подключенных параллельно С1 и С2. При этом конденсатором, подключенным параллельно С2, осуществляют грубую настройку, подключенным параллельно С1 точную.

Сопротивление резистора R1 может находиться в пределах

4,7…68 МОм, однако при его значении менее 10 МОм возбуждаются не все кварцевые резонаторы.

Рис. 19. Микросхема К176ИЕ5

На микросхеме К176ИЕ5 можно выполнить ждущий мультивибратор, обладающий большой выдержкой вырабатываемого импульса.

Работа этого ждущего мультивибратора основана на задержке времени, которая обеспечивается подсчѐтом импульсов, вырабатываемых генератором.

Генератор выполнен на инверторах, предназначенных для кварцевого генератора микросхемы. Для запрета его работы логическая единица с выхода 15 микросхемы подается на вход цепочки инверторов генератора через диод VD1. При подаче импульса на

вход запуска логический ноль с выхода 15 микросхемы закрывает диод VD1, и он не мешает нормальной работе генератора.

Длительность формируемого импульса составляет 214 периода задающего генератора, который задаѐтся параметрами элементов R1, С1.

На выходе 14 счетчика формируется импульс положительной полярности вдвое меньшей длительности, на выходе 9 пачка из 32 импульсов.

Микросхемы К176ИЕ8 и К561ИЕ8 десятичные счетчики Джонсона с дешифратором. Микросхемы имеют три входа вход установки исходного состояния R, вход для подачи счетных импульсов отрицательной полярности CN и вход для подачи счетных импульсов положительной полярности СР. Установка счетчика в 0 происходит при подаче на вход R логической единицы, при этом на выходе 0 появляется логическая единица, а на выходах 1 … 9 – логический ноль.

Рис. 20. Микросхема К176ИЕ8

Переключение счетчика происходит по спадам импульсов отрицательной полярности, подаваемых на вход CN, при этом на входе СР должен быть логический ноль. Можно также подавать импульсы положительной полярности на вход СР, переключение будет происходить по их спадам. На входе CN при этом должна быть логическая единица. Временная диаграмма работы микросхемы приведена на рис. 21.

Микросхема К561ИЕ9 счетчик с дешифратором, работа которой аналогична работе микросхем К561ИЕ8 и К176ИЕ8, но коэффициент пересчета и число выходов дешифратора 8, а не 10.

Рис. 21. Временная диаграмма работы микросхемы

Рис. 22. Микросхема К561ЕИ9

Так же, как и микросхема К561ИЕ8, данная микросхема является счѐтчиком Джонсона (т.е. построена на основе сдвигающего регистра с перекрестными связями). При подаче напряжения питания и отсутствии импульса сброса триггеры этих микросхем могут установиться в произвольное состояние, не соответствующее разрешенному состоянию счетчика. Однако в указанных микросхемах есть специальная цепь формирования разрешенного состояния счетчика, и при подаче тактовых импульсов счетчик через несколько тактов перейдет в нормальный режим работы. Поэтому в делителях частоты, в которых точная фаза выходного сигнала неважна, допустимо не подавать на входы R микросхем К176ИЕ8, К561ИЕ8 и К561ИЕ9 импульсы начальной установки.

Временная диаграмма работы микросхемы приведена на рис. 23.

Рис. 23. Временная диаграмма работы микросхемы

Микросхемы К176ИЕ8, К561ИЕ8, К561ИЕ9 можно объединять в многоразрядные счетчики с последовательным переносом, соединяя выход переноса Р предыдущей микросхемы с входом CN последующей и подавая на вход СР логический ноль. Возможно также соединение старшего выхода дешифратора (7 или 9) со входом СР следующей микросхемы и подача на вход CN логической единицы. Однако такие способы соединения приводят к накоплению задержек в многоразрядном счетчике. Максимальная рабочая частота многоразрядных счетчиков не снижается относительно частоты работы отдельной микросхемы.

На рис. 24 приведена схема таймера с использованием микросхем К176ИЕ8 или К561ИЕ8.

В момент пуска на вход CN микросхемы DD1 начинают поступать счетные импульсы. Когда микросхемы счетчика установятся в положения, набранные на переключателях SA1, SA2, на всех входах элемента «И-НЕ» DD3 получается логическая единица, что приведет к появлению логической единицы на выходе инвертора DD4, сигнализирующей об окончании заданного временного интервала.

Микросхемы К561ИЕ8 и К561ИЕ9 удобно использовать в делителях частоты с переключаемым коэффициентом деления. На рис. 25 приведен пример двухдекадного делителя частоты. Переключателем SA1 устанавливают единицы необходимого коэффициента пересчета, переключателем SA2 десятки. При достижении счетчиками DD1, DD2

состояния, соответствующего положениям переключателей, на все входы элемента DD3.1 приходит логическая единица.

Рис. 24. Схема таймера с использованием микросхем К176ИЕ8 или К561ИЕ8

Благодаря этому триггер на элементах DD3.2 и DD3.3 устанавливается в состояние, при котором на выходе элемента DD3.3 появляется логическая единица, сбрасывающая счетчики DD1, DD2 в исходное состояние. В результате на выходе элемента DD3.1 также получается логическая единица, и следующий входной импульс устанавливает триггер DD3.2, DD3.3 в исходное состояние, сигнал сброса со входов R микросхем DD1, DD2 снимается, и описанная выше процедура повторяется.

Триггер на элементах DD3.2 и DD3.3 гарантирует сброс микросхем DD1, DD2 при достижении счетчиком нужного состояния. При его отсутствии и большом разбросе порогов переключения микросхем DD1, DD2 по входам R возможен случай, когда одна из этих микросхем устанавливается в 0 и снимает сигнал сброса со входов R остальных микросхем ранее, чем сигнал сброса достигнет порога их переключения. Однако такой случай маловероятен, и обычно можно обойтись без триггера, точнее, без элемента DD3.2.

Рис. 25. Двухдекадный делитель частоты

Микросхемы К561ИЕ10 и КР1561ИЕ10 содержат по два раздельных четырехразрядных двоичных счетчика, каждый из которых имеет входы СР, CN, R.

Установка триггеров счетчиков в исходное состояние происходит при подаче на вход R логической единицы. Логика работы входов СР и CN отлична от работы аналогичных входов микросхем К561ИЕ8 и К561ИЕ9. Триггеры микросхем К561ИЕ10 и КР1561ИЕ10 срабатывают по спаду импульсов на входе СР при логическом нуле на входе CN (для К561ИЕ8 и К561ИЕ9 на входе CN должна быть логическая единица).

Рис. 26. Микросхема К561ИЕ10

Возможна работа по фронтам импульсов на входе CN, при этом на входе СР должна быть логическая единица (для К561ИЕ8 и К561ИЕ9 – логический ноль). Таким образом, входы СР и CN в микросхемах К561ИЕ10 и КР1561ИЕ10 объединены по схеме элемента

«И», а в микросхемах К561ИЕ8 и К561ИЕ9 – по «ИЛИ».

При соединении микросхем в многоразрядный счетчик с последовательным переносом выходы 8 предыдущих счетчиков соединяют со входами СР последующих, а на входы CN подают логический ноль.

Один счетчик микросхемы может быть использован для построения делителей частоты с коэффициентом деления от 2 до 16. Для примера на рис. 27 приведена схема счетчика с коэффициентом пересчета 10.

Для получения коэффициентов пересчета 3, 5, 6, 9,12 можно воспользоваться той же схемой, соответствующим образом выбрав выходы счетчика для подключения ко входам DD2.1. Для получения коэффициентов пересчета 7, 11, 13, 14 элемент DD2.1 должен иметь три входа, для коэффициента 15 четыре входа.

Рис. 27. Схема счетчика с коэффициентом пересчета

Рис. 28. Микросхема К567ИЕ11

Микросхема К561ИЕ11 – двоичный четырѐхразрядный реверсивный счѐтчик.

Входы, выходы и режимы работы этой микросхемы были рассмотрены в разделе, посвящѐнном реверсивным счѐтчикам, поэтому остановимся только на каскадировании.

Для соединения микросхем в счетчик с последовательным переносом необходимо объединить между собой все входы С, выходы Р микросхем соединить со входами P1 следующих, а на вход P1 младшего разряда подать логический ноль. Выходные сигналы всех микросхем счетчика изменяются одновременно, однако максимальная частота работы счетчика меньше, чем отдельной микросхемы из-за накопления задержек в цепи переноса.

Особенности построения микросхемы К561ИЕ11 требуют, чтобы изменение сигнала направления счета на входе U происходило в паузе между счетными импульсами на входе С, то есть при логической единице на этом входе, или по спаду этого импульса.

Рис. 29. Схема счетчика

Рис. 30. Микросхема К176ИЕ12

Микросхема К176ИЕ12 предназначена для использования в электронных часах или других устройствах, функционирующих по временным параметрам.

В ее состав входят кварцевый генератор G с внешним кварцевым резонатором на частоту 32768 Гц и два делителя частоты на

32768 и на 60.

При подключении к микросхеме кварцевого резонатора, по приведѐнной схеме, она обеспечивает получение частот 32768,

1024, 128, 2, 1, 1/60Гц. Импульсы с частотой 128Гц формируются на выходах микросхемы Т1 … Т4, их скважность равна 4, сдвинуты они между собой на четверть периода. Эти импульсы предназначены для коммутации знакомест индикатора часов при динамической индикации. Импульсы с частотой 1/60Гц подаются на счетчик минут, импульсы с частотой 1Гц могут использоваться для подачи на счетчик секунд и для обеспечения мигания разделительной точки, для установки показаний часов могут использоваться импульсы с частотой 2Гц. Частота 1024Гц предназначена для звукового сигнала будильника и для опроса разрядов счетчиков при динамической индикации, выход частоты 32768 Гц контрольный.

Особенностью работы микросхемы является то, что первый спад на выходе минутных импульсов М появляется спустя 59 с после снятия сигнала установки нуля с входа R. Это заставляет при пуске часов отпускать кнопку, формирующую сигнал установки нуля, спустя одну секунду после шестого сигнала поверки времени. Фронты и спады сигналов на выходе М синхронны со спадами импульсов на входе С.

Сопротивление резистора R1 может иметь ту же величину, что и для микросхемы К176ИЕ5. Конденсатор С3 служит для точной подстройки частоты, С4 для грубой. В большинстве случаев конденсатор С2 может быть исключен.

Микросхема К561ИЕ14 двоичный и двоично-десятичный четырехразрядный счетчик.

Принцип его работы практически полностью повторяет принцип работы микросхемы К561ИЕ11. Отличие заключается в замене входа R на вход В вход переключения модуля счета.

Рис. 31. Микросхема К561ИЕ14

При логической единице на входе В микросхема К561ИЕ14 производит двоичный счет, так же, как и К561ИЕ11, при логическом нуле на входе В осуществляется двоично–десятичный счѐт. Назначение остальных входов, режимы работы и правила включения для этой микросхемы такие же, как и для К561ИЕ11.

Микросхема К561ИЕ16 14-разрядный двоичный счетчик с последовательным переносом.

Рис. 32. Микросхема К561ИЕ16

У микросхемы имеются два входа вход установки начального состояния R и вход для подачи тактовых импульсов С. Установка триггеров счетчика в 0 производится при подаче на вход R логической единицы, счет по спадам импульсов, подаваемых на вход С.

Счетчик имеет выходы не всех разрядов отсутствуют выходы разрядов 2 и 4, поэтому, если необходимо иметь сигналы со всех двоичных разрядов счетчика, следует использовать еще один счетчик, работающий синхронно и имеющий выходы 1, 2, 4, 8, например половину микросхемы К561ИЕ10.

Коэффициент деления одной микросхемы К561ИЕ16 составляет 214 = 16384, при необходимости получения большего коэффициента деления можно выход 8192 микросхемы соединить со входом еще одной такой же микросхемы или со входом СР любой другой микросхемы счетчика. Если вход второй микросхемы К561ИЕ16 подключить к выходу 1024 предыдущей, можно за счет уменьшения разрядности счетчика получить недостающие выходы двух разрядов второй микросхемы как показано на рис. 33.

Подключая ко входу микросхемы К561ИЕ16 половину микросхемы К561ИЕ10, можно не только получить недостающие выходы, но и увеличить разрядность счетчика на единицу, что позволяет и обеспечить коэффициент деления 215 = 32768.

Рис. 33. Выходы двух разрядов

Рис. 34. Микросхема К561ИЕ16

Рис. 35. Микросхема К561ИЕ10

Микросхема К176ИЕ17 представляет собой календарь. Она содержит счѐтчик дней недели, чисел месяца и месяцев.

Рис. 36. Микросхема К561ИЕ19

Микросхема К176ИЕ18 по своему построению во многом напоминает К176ИЕ12. Ее основным отличием является выполнение выходов Т1 … Т4 с открытым стоком, что позволяет подключать сетки вакуумных люминесцентных индикаторов к этой микросхеме без согласующих ключей. Кроме того данная микросхема имеет специальный формирователь звукового сигнала, выход которого выполнен с открытым стоком и позволяет подключать излучатели с сопротивлением 50Ом и выше между этим выходом и плюсом питания без эмиттерного повторителя.

Микросхемы К176ИЕ12, К176ИЕ13, К176ИЕ17, К176ИЕ18 допускают напряжение питания такое же, как и микросхемы серии К561 – от 3 до 15В.

Микросхема К561ИЕ19 пятиразрядный сдвигающий регистр с возможностью параллельной записи информации, предназначенный для построения счетчиков с программируемым модулем счета.

Микросхема имеет пять информационных входов для параллельной записи D1 … D5, вход информации для последовательной записи D0, вход параллельной записи S, вход сброса R, вход для подачи тактовых импульсов С и пять инверсных выходов 1 … 5.

Вход R является преобладающим при подаче на него логической единицы все триггеры микросхемы устанавливаются в ноль, на всех выходах появляется логическая единица независимо от сигналов на других входах. При подаче на вход R логического нуля, а на вход S логической единицы происходит запись информации со входов D1 … D5 в триггеры микросхемы, на выходах 1 … 5 она появляется в инверсном виде.

При подаче на входы R и S логического нуля возможен сдвиг информации в триггерах микросхемы, который будет происходить по спадам импульсов, поступающих на вход С. В первый триггер информация будет записываться со входа D0.

Если соединить вход DO с одним из выходов 1 … 5, можно получить счетчик с коэффициентом пересчета 2, 4, 6, 8, 10. Для примера на рисунке 38 показана временная диаграмма работы микросхемы в режиме деления на 6, которая организуется в случае соединения входа D0 с выходом 3.

Рис. 37. Временная диаграмма работы микросхемы в режиме деления

Если необходимо получить нечетный коэффициент пересчета

3, 5, 7 или 9, следует использовать двухвходовый элемент И, входы которого подключить соответственно к выходам 1 и 2, 2 и 3, 3 и 4, 4 и 5, в выход ко входу D0. Для примера на рисунке 38 приведена схема делителя частоты на 5 и временная диаграмма его работы.

Микросхема КР1561ИЕ20 двенадцатиразрядный двоичный счетчик с коэффициентам деления 212 = 4096.

Рис. 38. Схема делителя частоты на 5 и временная диаграмма работы

Рис. 39. Микросхема КР1561ИЕ20

У нее два входа R (для установки нулевого состояния) и С (для подачи тактовых импульсов). При логической единице на входе R счетчик устанавливается в нулевое состояние, а при логическом нуле считает по спадам поступающих на вход С импульсов.

Микросхема во многом повторяет микросхему К561ИЕ16, поэтому еѐ можно использовать для деления частоты на коэффициенты, являющиеся степенью числа 2.

Рис. 40. Микросхема КР1561ИЕ21

Микросхема КР1561ИЕ21 синхронный двоичный счетчик с возможностью параллельной записи информации по спаду тактового импульса.

Подача логического нуля на вход R независимо от состояния других входов приводит к установке триггеров микросхемы в состояние нуля. Для обеспечения режима счета на входе R необходимо подать логическую единицу, тот же сигнал должен быть подан на входы разрешения параллельной записи EL, разрешения ЕС, разрешения выдачи сигнала переноса ЕР.

Изменение состояния триггеров счетчика при счете происходит по фронту импульсов, подаваемых на вход С. При подаче логического нуля на вход EL микросхема переходит в режим параллельной записи информации со входов D1 … D8. Запись происходит по фронтам импульсов на входе С, что позволяет использовать микросхему в режиме сдвигающего регистра. При записи на входе R должна быть логическая единица, сигналы на входах ЕС и ЕР произвольны.

На выходе переноса Р логическая единица появляется в том случае, когда счетчик находится в состоянии 9, а на входе ЕР – логическая единица, в остальных случаях на выходе Р логический ноль. Подача логического нуля на вход ЕР запрещает выдачу логической единицы на выходе Р и счет импульсов. Подача логического нуля на вход ЕС запрещает счет, но не запрещает выдачу сигнала переноса. Сигнал запрета счета (логический ноль на входах ЕС и ЕР) действует лишь в том случае, если он полностью перекрывает по длительности импульс на входе С, в том числе он может совпадать с ним по времени.

Для обеспечения параллельной записи на вход EL необходимо подать логический ноль. Информация на входы D1 … D8 может быть подана как при логической единице, так и при логическом нуле на входе С и удерживаться до момента перехода логического нуля на входе С в логическую единицу, когда и произойдет запись.

Для обеспечения счета с числа, введенного в микросхему при параллельной записи, логический ноль на входе EL должен быть изменен на логическую единицу или одновременно с переходом логического нуля в логическую единицу на входе С, или при логической единице на входе С.

На рис. 41 приведена схема соединения микросхем КР1561ИЕ21 в многоразрядный синхронный счетчик.

Рис. 41. Схема соединения микросхем КР1561ИЕ21 в многоразрядный синхронный счетчик

Как уже указывалось выше, микросхема КР1561ИЕ21 может работать в режиме сдвигающего регистра. Для обеспечения такого режима необходимо входы D1 … D8 соединить с выходами 1-2-4-8 в необходимом порядке. Для сдвига информации на один двоичный разряд по каждому тактовому импульсу в сторону старших разрядов соединение необходимо произвести в соответствии с рисунком 42.

Рис. 42. Схема соединения микросхем

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Что такое счетчик?

2. Классификация счетчиков в зависимости от класса цифровых автоматов и способа кодирования внутренних состояний.

3. Двоичный счетчик, его устройство, свойства, временные диаграммы работы.

4. Синхронные и асинхронные счетчики. Счетчики с параллельным и последовательным переносом.

5. Функция переходов JK-триггера, функция возбуждения Т-триггера.

6. Построение графа переходов и диаграмм Вейча для переходов функций возбуждений Т.

7. Принцип кодирования в коде 8421BCD.

8. Функции и схемная реализация двоично-десятичного счетчика.

9. Принцип кода Грея.

10. Применение канонического метода синтеза для построения счетчика

Грея.

11. Счетчики Джонсона. Свойства, таблица истинности.

12. Схемное решение и временные диаграммы работы счетчика. В чем состоит недостаток счетчиков Джонсона?

13. Реверсивные счетчики. Свойства, схемное решение.

14. Принцип работы микросхемы 561ИЕ11.

15. Программируемый делитель. Определение, свойства.

16. Специализированная микросхема КА561ИЕ15Б. Принцип работы, свойства. Как происходит процесс деления?

17. Преимущества микросхем КМОП-логики перед микросхемами ТТЛлогики.

18. Объясните принцип работы, свойства и схемное решение микросхем:

серии К176: К176ИЕ1, К176ИЕ2, К176ИЕ3, К176ИЕ4, К176ИЕ5, К176ИЕ8, К176ИЕ12, К176ИЕ13, К176ИЕ17, К176ИЕ18;

серии К561: К561ИЕ8, К561ИЕ9, К561ИЕ10, К561ИЕ11, К561ИЕ14, К561ИЕ16, К561ИЕ19;

серии КР1561: КР1561ИЕ10, КР1561ИЕ20, КР1561ИЕ21.

Материал взят из книги Логические автоматы. Типовые последовательностные схемы (А.В. Илюхин)

Документация в pdf на микросхемы серий К561,К176,564,К1561

На главную Отечественные цифровые КМОП-микросхемы, серии К176, К561, 564, К1561


Наименование	PDF	Краткое описание
Внутренняя структура		принцип работы КМОП — микросхем (на уровне внутренних транзисторов и p-n переходов).
Электрические параметры		основные электрические характеристики КМОП — микросхем, особенности применения, зависимости параметров.
Функциональный ряд:		наличие типов микросхем в разных сериях, краткое описание функционального назначения.
PDF составлены следующим образом: приведено схемное изображение, внутренняя структурная схема, логика работы, временные диаграммы; в конце файла находится таблица с электрическими характеристиками. Если в тексте явно не указано, к какой серии относится элемент, необходимо смотреть функциональный ряд.

м/с типа ЛА, ЛЕ, ЛИ, ЛН, ЛП, ЛС		логические элементы
м/с типа ТВ, ТМ, ТЛ, ТР		триггеры
микросхемы типа ИР		регистры
микросхемы типа ИЕ		счетчики
микросхемы типа КТ, КП		ключи и мультиплексоры
микросхемы типа ИД		дешифраторы
микросхемы типа ПУ		преобразователи уровней
м/с типа УМ, ПР, ГГ, АГ		разное

Теория КМОП — микросхем. В вводной части описан принцип работы КМОП — микросхем, приведены характеристики полевых транзисторов, являющихся основным элементом микросхем серий К561, К176, К1561. Приведены основные электрические параметры микросхем, внутренняя структура, особенности применения и включения КМОП — семейства микросхем. Показаны зависимости электрических параметров от напряжения питания и рабочей частоты. Даны рекомендации по применению и включению. В справочнике на отечественные КМОП микросхемы приведены характеристики следующих микросхем: ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ И-НЕ (AND-NOT): К561ЛА7, 564ЛА7, К561ЛА8, 564ЛА8, К561ЛА9, К561ЛА10, К1561ЛА9, 564ЛА10 — описание, цоколевка, параметры ИЛИ-НЕ (OR-NOT): К561ЛЕ5, 564ЛЕ5, К561ЛЕ6, 564ЛЕ6, К561ЛЕ10, 564ЛЕ10-характеристики, описание ИЛИ (OR): К176ЛИ1, КР1561ЛИ2 ИНВЕРТОРЫ (NOT): К561ЛН1, 564ЛН1, К561ЛН2, 564ЛН2 описание, характеристики ПРОЧЕЕ: К176ЛП1, К561ЛП2, 564ЛП2, К176ЛП4, К176ЛП11, К176ЛП12, К561ЛП13, 564ЛП13, К176ЛС1, 564ЛС1, К561ЛС2, 564ЛС2 ТРИГГЕРЫ: К561ТВ1, 564ТВ1, триггер Шмидта К561ТЛ1, К1561ТЛ1, К176ТМ1, К561ТМ2 описание, 564ТМ2, К561ТМ3, 564ТМ3, К561ТР2, 564ТР2 — описание, характеристики, принцип работы РЕГИСТРЫ: 564ИР1, К561ИР2, 564ИР2, К176ИР3, К561ИР6, 564ИР6, К561ИР9, 564ИР9, К176ИР10 -сдвигающие регистры, К561ИР11, 564ИР11,К561ИР12, 564ИР12, КР1561ИР15, описание, цоколевка, принцип работы, внутренняя схема СЧЕТЧИКИ: К176ИЕ1, К176ИЕ2, К176ИЕ3, К176ИЕ4, К176ИЕ5, счетчик К561ИЕ8 описание, К561ИЕ9, 564ИЕ9, счетчик К561ИЕ10 характеристики, 564ИЕ10, К561ИЕ11 (реверсивный счетчик), 564ИЕ11, К176ИЕ12, К176ИЕ13, К561ИЕ14, 564ИЕ14, КА561ИЕ156, 564ИЕ15 (программируемый счетчик), К561ИЕ16, К176ИЕ18, К561ИЕ19, 564ИЕ19, КР1561ИЕ20, КР1561ИЕ21, описание, характеристики, временные диаграммы КЛЮЧИ И МУЛЬТИПЛЕКСОРЫ: К561КП1, 564КП1, К561КП2, 564КП2, КР1561КП3 (аналоговые мультиплексоры), К176КТ1, К561КТ3 аналоговые ключи , 564КТ3, КР1561КТ3, коммутация аналоговых и цифровых сигналов ДЕШИФРАТОРЫ: К561ИД1, 564ИД1, К176ИД2, К176ИД3, 564ИД4, 564ИД5, КР1561ИД6, КР1561ИД7 характеристики, параметры, структурная схема, логика работы ПРЕОБРАЗОВАТЕЛИ УРОВНЕЙ: К176ПУ1, К176ПУ2, К176ПУ3, К176ПУ4, 564ПУ4, КР1561ПУ4, К176ПУ5, 564ПУ6, 564ПУ7, 564ПУ8

РадиоЧайник (Применение микросхем серии К176

Оглавление
(Часть 1) Часть 2 Часть 3

Применение микросхем серии К176

Рассмотренные ранее в журнале [1—3] интегральные микросхемы серии К155 позволяют строить самые разнообразные цифровые устройства с быстродействием до 10…15 МГц, однако потребляемая ими мощность довольно велика. В ряде случаев, где не нужно такое высокое быстродействие, а, наоборот, необходима минимальная потребляемая мощность, применяют интегральные микросхемы серии К176.

Микросхемы этой серии изготовляют по технологии дополняющих транзисторов структуры МОП (металл — окисел — полупроводник). Основная особенность и достоинство микросхем — ничтожное потребление тока в статическом режиме, находящееся в пределах 0,1…100мкА. При работе на максимальной рабочей частоте 1…2 МГц потребляемая мощность доходит до значений этого параметра микросхем ТТЛ с близким быстродействием, например, серии К134. Номинальное напряжение питания микросхем серии К176 — 9 В ±5 %, однако они сохраняют работоспособность в интервале питающего напряжения от 5 до 12 В. Диапазон рабочих температур — от —10 до +70°С. При напряжении питания 9 В уровень логического 0 — не более 0,3 В, уровень 1 — не менее 8,2 В. Максимальный выходной ток составляет единицы миллиампер. Такие параметры затрудняют подключение микросхем серии К176 к микросхемам других серий и индикаторам.

В номенклатуру серии К176 входит свыше 30 микросхем. Из них к комбинационным относят логические .элементы, содержащие в своем обозначении буквы ЛЕ (элементы ИЛИ-НЕ), ЛА (элементы И-НЕ). ЛП (сочетание элементов ИЛИ-НЕ или И-ИЕ и инвертора, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ), дешифратор К176ИД1, четырехразрядный полный сумматор К176ИМ1 и некоторые другие; к последовательностным — интегральные триггеры К176ТМ1, К176ТМ2, К176ТВ1, счетчики К176ИЕ1 — К176ИЕ18,- сдвигающие регистры К176ИР2 — К176ИР10 и некоторые другие.

Логические элементы И, И-НЕ, ИЛИ-НЕ, НЕ этой серии работают так же, как и аналогичные элементы серии К155.

Интегральная микросхема К176ИД1 (ее обозначение показано на рис. 1,а) — дешифратор на 10 выходов. Он имеет 4 входа для сигналов в коде 1-2-4-8. Выходной сигнал с уровнем 1 появляется на том выходе дешифратора, номер которого в виде десятичного числа выражает состояние входов в двоичном коде. На остальных выходах дешифратора при этом будет уровень 0.

Дешифратор К176ИД1 не имеет специального входа стробирования. При построении дешифраторов с числом выходов более 10 можно использовать для этой цели вход 8, так как сигналы на выходах 0—7 могут появиться лишь при уровне 0 на этом входе. Такой расширенный дешифратор можно собрать по схеме на рис. 2.

Микросхема К176ЛП2 (рис. 1,6) — сумматор по модулю 2 или ИСКЛЮЧАЮЩЕЕ ИЛИ. Логика ее работы полностью совпадает с логикой работы микросхемы К155ЛП5 [З].

Полный четырехразрядный сумматор К176ИМ1 (рис. 1,в) по логике работы соответствует микросхеме К155ИМЗ [З]. На входы А1—А4 подают сигналы в двоичном коде одного из суммируемых чисел, на входы В1—В4 — сигналы второго числа (Al, Bl — младшие разряды), а на вход С — сигнал переноса с предыдущего разряда. На выходах SI—S4 формируются сигналы, соответствующие коду суммы чисел, а на выходе P — сигнал переноса в следующий разряд. У микросхемы, суммирующей только младшие, разряды многоразрядных двоичных чисел, вход C соединяют с общим проводом.

Интегральная микросхема К176ЛП1 (рис. 1,г) занимает особое место среди комбинационных микросхем серии К176. В нее входят три полевых транзистора с каналом p-типа и столько же — с каналом n-типа. Соединяя выводы микросхемы, можно получить три отдельных инвертора (рис. 3.а), инвертор с мощным выходом (рис. 3,б), трехвходовый элемент ИЛИ-НЕ (рис. 3,в), трехвходовый элемент И-НЕ (рис. 3,г), отсутствующий в серии элемент ИЛИ-И-НЕ (рис. 3,д) и мультиплексор с двумя входами (рис. 3,е).

Мультиплексор по приведенной схеме пропускает сигнал на выход D с входа А при уровне 1 на входе С или с входа В при уровне 0 на входе С. Причем такой мультиплексор обратим, т. е. при тех же условиях сигнал с выхода D проходит на входы А или В,

Пропускаемый сигнал может быть как цифровым, так и аналоговым. Аналоговый сигнал по амплитуде не должен выходить за допустимые пределы напряжения питания микросхемы. Сопротивление между входом и выходом открытого канала мультиплексора составляет 100…200 Ом и зависит от напряжения на входе и разности напряжений между входом и выходом. Для получения малых нелинейных искажений передаваемого сигнала сопротивление нагрузки должно быть не менее 50…100 кОм.

В серию входят три микросхемы счетных триггеров: К176ТВ1, К176ТМ1, К176ТМ2.

Микросхема К176ТВ1 (рис. 1, д) содержит два JK-триггера. Каждый триггер, кроме входов J и K, имеет входы R и S для установки триггера в нулевое или единичное состояние соответственно, а также вход C для тактовых импульсов; При подаче уровня 1 на вход R триггер устанавливается в нулевое состояние, а на вход S — в единичное.

Триггер не переключается при изменении сигналов на J и K входах, играют роль лишь их уровни на этих входах во время спада импульса отрицательной полярности на входе С. Так, если на входах J и K присутствует уровень 1, то каждым спадом импульса отрицательной полярности на тактовом входе С триггер переключается в противоположное состояние. При уровне 0 на входах J и K состояние триггера импульсами на входе C не изменяется. В случае, если уровень 1 воздействует на вход J, а уровень 0 — на вход K, спад импульса на входе C устанавливает триггер в единичное состояние. Если же на входе J — уровень 0, а на входе K — 1, то спадом импульса на входе С триггер переключается в нулевое состояние.

Интегральная микросхема К176ТМ2 (рис. 1,ж) состоит из двух D-триг-геров. В нулевое и единичное состояния триггеры устанавливаются так же, как и триггеры микросхемы К176ТВ1, при подаче уровней 1 на входы R и S. Спадами тактовых импульсов отрицательной полярности на входе С триггеры переключаются в состояние, соответствующее уровню на входе D, аналогично триггерам в микросхеме K155TM2.

Микросхема К176ТМ1 отличается от K176TM2 только отсутствием входов S (рис. 1,е).

При построении двоичных счетчиков на микросхемах серии К 176 входы С триггеров подключают к инверсным выходам предыдущих триггеров. Схемы декад на микросхемах К176ТВ1 и К176ТМ2, а также временные диаграммы их работы приведены на рис. 4 и 5.

Шестиразрядный двоичный счетчик К176ИЕ1 (рис. 1,з) имеет вход R для установки триггеров счетчика в нулевое состояние (уровнем 1) и вход С для счетных импульсов. Триггеры микросхемы переключаются спадом импульсов отрицательной полярности на входе С. В многоразрядных делителях частоты для правильного порядка переключения триггеров входы микросхем К176ИЕ1 подключают к выходам предыдущих через инверторы.

Пятиразрядный счетчик К176ИЕ2 (рис. 1,и) может работать как двоичный счетчик в коде 1-2-4-8-16 при уровне 1 на управляющем входе А или как декада с подключенным к ее выходу триггером при уровне 0 на том же входе. Во втором случае код работы счетчика 1-2-4-8-10, а общий коэффициент деления частоты входного сигнала — 20.

На входы CP и CN микросхемы подают тактовые импульсы. Полярность импульсов при подаче на первый из этих входов должна быть положительной (при уровне 1 на входе CN), на второй — отрицательной (при уровне 0 на входе CP). В обоих случаях счетчик переключается спадами импульсов. Триггеры счетчика устанавливаются в нулевое состояние при уровне 1 на входе R. Первые четыре триггера счетчика можно установить в единичное состояние, если подать уровень 1 на входы SI — S8 (при этом на входе R должен быть уровень 0).

При уровне 0 на входе А порядок работы триггеров в счетчике иллюстрирует временная диаграмма на рис. 6. В этом режиме на выходе переноса Р10, представляющем собой выход элемента И-НЕ, входы которого подключены к выходам 1 и 8 микросхемы, выделяются импульсы отрицательной полярности. Фронты импульсов совпадают со спадом каждого девятого входного импульса, а спады — со спадом каждого десятого импульса. С выхода переноса импульсы могут быть поданы на вход CN следующей микросхемы многоразрядного счетчика.

Интегральные микросхемы К176ИЕЗ, К176ИЕ4 и К176ИЕ5 разработаны специально для работы в электронных часах с семиеегмснтными индикаторами.

Микросхема К176ИЕ4 (рис. 1,л) содержит декаду и преобразователь ее состояний в двоичном коде в сигналы управления семисегментным индикатором. Триггеры декады устанавливаются в нулевое состояние при подаче уровня 1 на вход R, а переключаются спадом положительных импульсов на входе С.

На выходах a—g микросхемы формируются выходные сигналы, обеспечивающие на семисегментном индикаторе свечение цифр, соответствующих состоянию декады. При подаче уровня 0 на управляющий вход S состояние декады определяется уровнями 1 на выходах a—g, а при поступлении уровня 1 — уровнями 0 на тех же выходах. Такое переключение полярности выходных сигналов существенно расширяет область применения микросхемы.

На выходе 4 микросхемы после четырех входных импульсов возникает уровень 1, который служит для организации сброса счетчика часов, собранного на микросхемах К176ИЕЗ и К176ИЕ4, при достижении им состояния 24. Выход P микросхемы — выход переноса, на котором спад положительного импульса формируется в момент перехода декады из состояния 9 в состояние 0.

Следует помнить, что в паспорте микросхемы и в некоторых справочниках обозначение выходов а — g дано для нестандартного расположения сегментов в индикаторах. На рис, 1,л приведено обозначение выходов для стандартного расположения сегментов.

Два варианта подключения к микросхеме К176ИЕ4 вакуумных семисегменгных индикаторов иллюстрируют схемы на рис. 7. Напряжение накала выбирают в соответствии с типом используемого индикатора. Подбором напряжения питания в пределах +25… 30 В в устройстве по схеме на рис. 7,а и -15…20 В в устройстве по схеме на рис, 7.б можно изменять яркость свечения сегментов. Транзисторы в устройстве по схеме на рис. 7.б могут быть любыми кремниевыми структуры p-n-p с обратным током коллекторного перехода, не превышающим 1 мкА при напряжении 25 В. Если этот ток больше указанного значения, то между анодами и одним из выводов накала индикатора необходимо включить резисторы сопротивлением 30…60 кОм. То же делают при использовании германиевых транзисторов.

На рис. 8 и показаны схемы подключения к микросхеме К176ИЕ4 полупроводниковых индикаторов с общим катодом (рис, 8,а) и с общим анодом (рис. 8,б). Подбором резисторов R1 — R7 (в пределах 100…360 Ом) устанавливают необходимый ток через сегменты индикатора.

Светодиодные индикаторы, обеспечивающие достаточную яркость свечения при малых токах через сегменты (до 5 мА), можно подключить к микросхеме непосредственно.

По схеме на рис. 8,6, исключив резисторы R1—R7, можно подключить и накальные индикаторы. При этом напряжение питания индикаторов необходимо увеличить примерно на I В против номинального для компенсации падения напряжения на транзисторах, Это напряжение может быть как постоянным, так и пульсирующим.

Интегральная микросхема К176ИЕЗ (рис. 1,к) отличается от К176ИЕ4 тем, что ее счетчик имеет коэффициент пересчета 6, а уровень 1 на выходе 2 появляется при установке счетчика в состояние 2.

Микросхема К176ИЕ5 (рис. 1,м) содержит каскады для работы в кварцевом генераторе с внешним резонатором на частоту 32 768 Гц и пятнадцатиразрядный двоичный делитель частоты. Вариант включения микросхемы показан на рис. 9. Выходной сигнал кварцевого генератора можно контролировать на выходах K и К. Сигнал частотой 32 768 Гц поступает на вход девятиразрядного двоичного делителя частоты. С его выхода 9 сигнал частотой 64 Гц может быть подан на вход 10 шестиразрядного делителя. На выходе 14 пятого разряда этого делителя формируются импульсы частотой 2 Гц, а на выходе 15 шестого разряда — 1 Гц.

Вход R микросхемы служит для установки исходной фазы колебаний на выходах микросхемы. При подаче на вход R уровня 1 на выходах 9, 14, 15 возникает уровень 0, а после снятия установочного уровня появляются сигналы соответствующей частоты, причем спад первого импульса положительной полярности на выходе 15 возникает через 1 с.

Конденсаторы C1 и C2 служат для точной установки частоты кварцевого генератора. Емкость первого из них может находиться в пределах от единиц до ста пикофарад, емкость второго — в интервале 30.. .100 пФ. При увеличении емкости конденсаторов частота генерации уменьшается. Точно устанавливать частоту удобнее подстроечными конденсаторами, подключенными параллельно конденсаторам C1 и C2: первым из них частоту регулируют грубо, вторым — точно.

Микросхемы К176ИР2, К176ИРЗ, К176ИР10 — сдвигающие регистры. Микросхема К176ИР2 (рис. 1,н) содержит две одинаковые независимые секции по четыре разряда. Каждая секция имеет вход R для установки триггеров в нулевое состояние при подаче уровня 1. По спадам импульсов отрицательной полярности на входе C в регистр записывается информация с входа D в первый разряд регистра, сдвигая записанную ранее информацию в сторону возрастания номеров выходов. При построении сдвигающего регистра с большим числом разрядов вход D одного регистра микросхемы соединяют с выходом 4 предыдущего и объединяют входы С, а также входы R.

Четырехразрядный сдвигающий регистр К176ИРЗ (рис. 1,о) по своим возможностям и назначению выводов соответствует микросхеме К155ИР1. Информация в первый разряд записывается через вход D0 и одновременно сдвигается в регистре спадами импульсов отрицательной полярности, подаваемых на вход C1, при уровне 0 на входе S. Через входы D1—D4 информация записывается параллельно при воздействии спадов импульсов отрицательной полярности на входе C2 и уровне 1 на входе S. При объединении входов C1 и C2 режим сдвига пли записи выбирают, управляя входом S (при уровне 0 на входе — сдвиг, при уровне 1 — запись). Если объединить входы C1 и S. специального сигнала управления не требуется.

Соединение входов D1—D3 соответственно с выходами 2—4 превращает микросхему К176ИРЗ в реверсивный сдвигающий регистр.

Восемнадцати разрядный сдвигающий регистр К176ИР10 (рис. 1,п) разделен на четыре секции с общим входом C для подачи тактовых импульсов. Первая секция (вход D1)—четырехразрядная, имеет выход только в последнем разряде, вторая (вход D5)— пятиразрядная с выходами в четвертом (8) и пятом разрядах (9). Третья секция с входом D10 (выход 13) аналогична первой, а четвертая с D14 (выходы 17 и 18) — второй. Информация записывается через входы D1, D5, D10 и D14 с одновременным сдвигом в регистре спадами тактовых импульсов положительной полярности на входе С. Особенности построения триггеров в микросхеме требуют, чтобы длительность тактовых импульсов не превышала 30 мкс.

Предельная частота следования тактовых импульсов для микросхем К176ТМ1, К176ТМ2, К176ИЕ1, К176ИЕЗ. К176ИЕ4 — не более 1 МГц а для К176ТВ1, К176ИЕ2, К176ИР2, 176ИР10 — не более 2 МГц.

Микросхемы К176ЛП1, К176ТМ1, К176ТМ2, К176ИЕ1, К176ИЕЗ — К176ИЕ5, К176ИРЗ, К176ИР10, К176ЛП2 оформлены в корпусах с 14 выводами. Напряжение питания этих микросхем подают на вывод 14, а вывод 7 соединяют с общим приводом. Микросхемы К176ТВ1, К176ИЕ2, К176ИР2, К176ИД1, К176ИМ1 имеют по 16 выводов. Напряжение питания подводят к выводу 16, а вывод 8 подключают к общему проводу.

При подключении микросхем серии К 176 ни один из их входов не должен быть свободным, даже если какой-либо элемент в микросхеме не использован. Эти входы должны быть или соединены с используемыми входами того же элемента, или подключены к проводнику питания или общему проводу в соответствии с логикой работы микросхемы (см., например, рис. 4.а и 5,а). Напряжение питания в устройстве, выполненном на микросхемах серии К176, необходимо включать до подачи входных сигналов.

Особое внимание следует обратить на монтаж устройств с микросхемами К176. Перед установкой микросхем на печатную плату необходимо соединить проводник питания на ней с общим проводом через резистор сопротивлением 1…2 кОм. Снять его можно лишь после налаживания устройства. Если в цепи питания устройства включен стабилитрон, то резистор устанавливать не нужно.

Если микросхема лежит в металлической коробке или ее выводы обернуты в фольгу, то прежде, чем взять микросхему, следует дотронуться до коробки или фольги.

Чтобы исключить случайный пробой микросхемы статическим электричеством, потенциалы платы, паяльника и тела монтажника должны быть одинаковы. Для этого на ручку паяльника наматывают несколько витков неизолированного провода или укрепляют на ней жестяную пластину и соединяют (провод или пластину) через резистор сопротивлением 100…200 кОм со всеми металлическими частями паяльника (в том числе и с жалом). При монтаже свободной рукой следует держаться за проводник питания монтируемой платы.

Продолжение

С. АЛЕКСЕЕВ

г. Москвы

ЛИТЕРАТУРА

1. Алексеев С. Применение микросхем серии К155. — Радио. 1977, № 10. с. 39—41.

2. Алексеев С. Применение микросхем серии К155. — Радио, 1978, № 5. с. 37, 38.

3. Алексеев С. Применение микросхем серии K155.- Радии, 1982, № 2, с. 30—34.

Применение ТТЛ и КМОП, страница 27 » СтудИзба

1. В момент включения напряжения питания триггеры микросхемы К176ИЕ2 могут установиться в произвольное состояние. Если при этом счетчик включен в режим десятичного счета, то есть на вход А подан лог. О, а это состояние более 11, счетчик «зацикливается» между состпяяниями 12-13 или 14 вЂ” 15. При этом на выходах 1 и Р формируются импульсы с частотой, в 2 раза меньшей частоты входного сигнала. Для того чтобы выйти из такого режима, счетчик необходимо установить в нулевое состояние подачей импульса на вход К. Можно обеспечить надежную работу счетчика в десятичном режиме, соединив вход А с выходом 4, Тогда, оказавшись в состоянии 12 или большем, счетчик переходит в режим двоичного счета и выходит из «запретной зоны», устанавливаясь после состояния 15 в нулевое.

В моменты перехода из состояния 9 в состояние 10 па вход А с выхода 4 поступает лог. О и счетчик обнуляется, работая в режиме десятичного счета. Г г 5» 7 е я гя г! |г а и в \б гг ге гя гя ся гяуы Рнс. 174 Временная диаграмма рабагы мнярасяемы К176ИВ2 Для индикации состояния декад, использующих микросхему К176ИЕ2, можно использовать газоразрядные индикаторы, управляемые через дешифратор К155ИД1. Для согласования микросхем К155ИД1 и К176ИЕ2 можно использовать микросхемы К176ПУЗ либо К561ПУ4 (рис.

175, а) или транзисторы р-и-р (рис. 175, 6). Микросхемы К176ИЕЗ (рис. 176), К176ИЕ4 (рис 177) и К176ИЕ5 разработаны специально для использования в электронных часах с семисегментными индикаторами. Микросхема К176ИЕ4 (рис. 177)вЂ” декада с преобразователем кода счетчика в код семисегментного индикатора. Микросхема имеет три входа вЂ” вход К, установка триггеров счетчика в 0 происходит прн подаче лог. 1 на этот вход. вход С вЂ” переключение триггеров происходит по спаду импульсов положительной МИКРОСХЕМЫ ПОСЛЕДОВАТЕЛЬНОСТНОГО ТИПА 145 ЕВЕ КЕ5И41 Воз вез Епт к17!Пуз ка5К41 К17ВИ Рот К175ИЕ7 и и К 5! 15 Я!-Я! 7.5 а! Рис.

175. Сотпасование, михросхем К176ИЕ2 и К155ИД1: а) с помощью микроскемн К176ПУЗ, б) с помощью транзисторов р-и-р полярности на этом входе. Сигнал на входе 5 управляет полярностью выходных сигналов. На выходах а, Ь, с, е), е, (, 8 вЂ” выходные сигналы, обеспечивающие формирование цифр на семисегментном индикаторе, соответствукзщих состоянию счетчика. При подаче лог. 0 на управляющий вход 5 лог. 1 на выходах а, Ъ, с, с), е, 1, 8 соответствуют включеншо соответствующего сегмента.

Если же на вход 5 подать лог. 1, вклизченито сегментов будет соответствовать лог. 0 на выходах а, Ь, с, с), е, 1 8. Возможность персклкзчения полярносги выходных сигналов существенно расширяет область применения микросхем. Ч Выход Р микросхемы вЂ” выход переноса. Спад импульса положительной полярности на атом выходе формируется в момент перехода счетчика из состояния 9 в состояние О. Следует иметь в виду, что разводка выводов а, Ь, с, с), е, 1 8 в паспорте микросхемы и в некоторых справочниках приведена для нестандартного расположения сегментов индикаторов.

На рис. 176, 177 дана разводка выводов для стандартного расположения сегментов, приведенного на рис. 111. 7 Я и ст згс л Рис 176. Микросхема К176ИЕЗ К1ЙИЕК Два варианта подклкзчепия к микросхеме К176ИЕ4 вакуумных семисегментных индикаторов прн помотци транзисторов приведено на рис. 178. Напряжение накала 1)к выбирается в соответствии с типом используемого индикатора, подбором напряжения е25.,.30 В в схеме рис. 178 (а) и -15. 20 В в схеме рис. 178 (б) можно в некоторых Рис. 177. Микросхема пределах регулировать яркость свечения сегментов К176ИЕ4 10-245 МИКРООСЕМЫ СЕРИЙ КМОП 146 индикатора, Транзисторы в схеме рис. 178 (б) могут быть любыми кремниевыми р-п-р с обратным током коллекторного псрехода, пе прсвышакяцим 1 мкА при напряжении 25 В.

Если обратный ток транзисторов больше указанной величины или используются германиевые транзисторы, между анодами и одним из выводов нити накала индикатора необходимо включить резисторы 30…60 кОм. Для согласования микросхемы К176ИЕ4 с вакуумными индикаторами удобно, кроме того, использовать микросхемы К168КТ2Б нли К168КТ2В (рис.

179), а также К1з168КТ2Б,В, К190КТ1, К190КТ2, К161КН1, К161КН2. Подклкхчение микросхем К161КН1 и К161КН2 проиллюстрировано на рис. 180. При использовании инвертиру1ощсй микросхемы К161КН1 на вход 8 микросхемы К176ИЕ4 следует подать лог. 1, при использовании неинвертирукзщей микросхемы К161КН2 вЂ” лог. О. кт во~ .т в Ут зев Рис 17В Сотпасовоние микросхем К17бИЕЗ и К17бИЕ4 с вакуумными пюминесаентными индикаторами: а) с помощвю п-р-п транзисторов, б~ с помощью р-и-р транзисторов МИКРОСКЕМЫ ПОСЛЕДОВАТЕЛЬНОСТНОТО ТИПА 147 ге в Рис. 179. Согласование с помощью микроскем К1бВКТ2В На рис.

181 показаны варианты подключения к лвитсросхеме К176ИЕ4 полупроводниковых индикаторов, на рис. 181 (а) с общим катодом, на рис. 181 (б) вЂ” с обшим анодом. Резисторами К1 вЂ” К7 устанавливается необходимый ток через сегменты индикатора. Самые маленькие индикаторы могут быть подключены к выходам микросхемы непосредственно (рис. 181, в). Однако из-за большого разброса тока короткого вам ьпания микросхем, не нормируемого техническими условиями, яркость свечения индикаторов может также иметь большой разброс. Частично его можно компенсировать подбором напряжения питания индикаторов. Для согласования микросхемы К176ИЕ4 с полупроводниковыми индикаторами с общим анодом можно использовать микросхемы К176ПУ1, К176ПУ2, К176ПУЗ, К561ПУ4, КР1561ПУ4, К561ЛН2 (рис, 182), При использования неинвертирующих микросхем на вход 5 микросхемы следует подать лог.

1, при использовании инвертирукяцих вЂ” лог. О. Рис. 1ВО. Согласование с помощвю микроскемы К1б1КН) ипи К)б1КН2 МИКРОСХРМЫ СРРИЙ КМОП ыв Ути Ят-Я7 ИВ кт ЯБ1 клстткв г- =-~ .Б ..7 В ! Ус щ-ю 1ва.ткв кт НЩ Ввтккт Ввт К17БИЕ1 1 -1 Ут В и Рис. 18 К Подключение полупроводниковык индикаторов с общим катодом 7а), общим анодом 1б1 спаботочнык с общим анодом 77в) По схеме рис.

181 (б), исклквчив резисторы К1 вЂ” К7, можно подключить и накальные индикаторы, при атом напряжение питания индикаторов необходимо установить примерно па 1 В больше номинального для компенсации падения напряжения на транзисторах. Это напряжение может быть как постоянным, так и пульсирующим, полученным в результате выпрямленна без фильтрации. Жидкокристаллические индикаторы не требуют специального согласования, но для их включения необходим источник прямоугольных импульсов с частотой 30…100 Гц и скважностью 2, амплитуда импульсов должна соответствовать напряжению питания микросхель !ау МИКРОСХЕМЫ ПОСЛЕДОВАТЕЛЬНОСТНОТО ТИПА нл! кваква алсатав оот к!капуа а УВ лв ачтваа, ооа ав и .тв Рис.

182 Подключение полупроводниковык индикаторов с обитим анодом с ломошкю микроскемы преобразователи уровней Импульсы податотся одновременно па вход Я микросхемы и на общий электрод индикатора (рис. 183). В результате на сеглтенты, которые необходимо индицировать, относительно общего электрода индикатора подается напряжение меняющейся полярности, на сегментах, которые не надо индицировать, напряжение относительно общего Рис. 183. Под~люче~ие электрода равно нулю.

ккидкокристаллическото индикатора Микросхема К176ИЕЗ (рпс. 176) отличается от К176ИЕ4 тем, что ее счетчик имеет коэффициент пересчета 6, а лог. 1 на выходе 2 появляется при установке счетчика в состояние 2. Микросхема К176ИЕ5 содержит кварцевый генератор с внешним резонатором на 32768 Гц н подключенным к нему девятиразрядным делителем частоты и шестиразрядпый делитель частоты, структура микросхемы приведена на рис, 184 (а). Типовая схема вклкачения микросхемы приведена на рис. 184 (б), К выводам 2 и Х подключаются кварцевый резонатор, резисторы В1 и В2, конденсаторы С1 и С2.

Выходной сигнал кварцевого генератора может быть проконтролирован на выходах К и К. Сигнал с частотой 32768 Гц поступает на вход девятиразрядного двоичного делителя частоты, с его выхода 9 сигнал с частотой 64 Гц может быть подан на вход 10 шестиразрядного делителя. На выходе 14 пятого разряда этого делителя формируется частота 2 Гц, па выходе 15 шестого разряда вЂ” 1 Гц.

Сигнал с частотой 64 Гц может использоваться для подклкачения жидкокристаллических индикаторов к выходам микросхем К176ИЕЗ и К176ИЕ4. Вход В служит для сброса триггеров второго делителя и установ- ки исходной фазы колебаний на выходах микросхемы. При подаче МИКРОСХЕМЫ СЕРИЙ КМОП 150 т к Г« Г г пткв Г яг тбв чв сгг и я 6 в Бт 1″ вг ) ИПВ Г« Рис. )В4 Структура )а) и тилавая схема включения )б) микросхемы К17БИЕ5 лог.

2.1.2 Характеристики и размеры конденсатора км4б.

2 Специальная часть

2.1 Описание элементной базы

2.1.1 Характеристики и размеры диодов Д220, КС 156А, Д9Д.

Р азмеры диода Д220 изображены на рисунке 3.

Рисунок 3 – Размеры диода Д220

Характеристика диода Д220 представлена в таблице 1.

Таблица 1 — Таблица характеристик диода Д220

Iпр max,A

Iпр и max,A

T и, мкс

Iобр max,мкA

(Iобр max,имп)

Uобр max,мкA

(Uобр max,имп)

Uпр и max,B

Iпр, A

Tвос обр max, нс

Iпр, A

Сд, пф

Т, ̊С

0,05

0,5

1,5

0,05

500

0,03

-60…+100

Размеры диода КС156А изображены на рисунке 4.

Рисунок 4 – Размеры диода КС156А

Характеристика диода КС156А представлена в таблице 2.

Таблица 2 – Таблица характеристик Диода КС156А

Uстном, В	Uстmin, В%	Uстmax, В%	Iстmax, мА	I стmin, мА	Pmax, мВт	Rстmax, Ом	Iст, мА	+αU, %/̊С	-αU, %/̊С	+αU, %/; мВ	-αU, %/̊С; мВ	Т, ̊С
5,6	5,0	6,2	55	3	300	46	10	0,05	0,05	1,0	1,0	-60…+125

Iпр max,A

Iпр и max,A

Iобр max,мкA

(Iобр max,имп)

Uобр и max,B

Uпр max,B

Iпр, A

Т, ̊С

0,03

0,098

250

1,0

0,06

-60…+70

Размеры диода Д9Д изображены на рисунке 5.

Рисунок 5 – Размеры диода Д9Д

Характеристика диода Д9Д представлена в таблице 3.

Таблица 3 – Таблица характеристик Диода Д9Д

Р азмеры конденсатора КМ4Б изображены на рисунке 6.

Рисунок 6 – Размеры конденсатора КМ4Б

КМ – это изолированные монолитные конденсаторы, имеющие надежное защитное покрытие. Его характеристики представлены в таблице 4.

Таблица 4 – Таблица характеристик конденсатора КМ4Б

Номинальная емкость	Температурный коэффициент емкости	Допуск номинала, %	Рабочая температура, С	Выводы / корпус	Тип
3300	Н30	50…-20	-60…125	Рад. Пров.	КМ4б

2.1.3 Характеристики и размеры микросхем к140уд8б, к176ид2, к176ие2, к561ип2, к574у1б, к176ла7.

Р азмеры микросхемы К140УД8Б изображены на рисунке 7.

Рисунок 7 – Размеры микросхемы К140УД8Б

К140УД8Б – Операционный усилитель средней точности с большим входным сопротивлением. Её характеристики представлены в таблице 5.

Таблица 5 – Таблица характеристик микросхемы К140УД8Б

ИНДЕКС	ХАРАКТЕРИСТИКИ	ЗНАЧЕНИЕ
Uпит.ном	Номинальное напряжение, В	2*15
Iпот	Потребляемый ток, мА	5
KU	Коэффициент усиления напряжения	50000
Uсм	Напряжение смещение нуля, мВ	100
TKUсм	Температурный коэффициент напряжение смещение нуля, нА	0,2
Iвх	Разностный входной ток, нА	0,1
Кос. сф	Коэффициент ослабления синфазного сигнала, дБ	70
F1	Частота единичного усиления, МГц	1
VU	Скорость нарастания напряжения, В/мкс	10
Uвых. max	Наибольшая амплитуда выходного напряжения, В	10
Rвх	Входное сопротивление, МОм	10

Размеры микросхемы К176ИД2 изображены на рисунке 8.

Рисунок 8 – Размеры микросхемы К176ИД2

К176ИД2 — это преобразователь двоично-десятичного кода в код семисегментного индикатора, включает в себя также триггеры, позволяющие запомнить входной код. Микросхема имеет четыре информационных входа для подачи кода 1-2-4-8 и три управляющих входа. Вход S, определяет полярность выходных сигналов: при логической 1 на входе S на выходах логическом 0 для зажигания сегментов, при логическом 0 на входе S — логическая 1 для зажигания. При подаче логической 1 на вход К происходит гашение индицируемого знака, логический 0 на входе К разрешает индикацию. Вход С управляет работой триггеров памяти — при подаче на вход С логической 1 триггеры превращаются в повторители и изменение входных сигналов на входах 1-2-4-8 вызывает соответствующее изменение выходных сигналов. Если же на вход С подать логический 0,запоминаются сигналы, имевшиеся на входах перед подачей логического 0, микросхема на изменение сигналов на входах 1-2-4-8 не реагирует. Согласование выходов микросхем К176ИД2 с семисегментными индикаторами может производиться так же, как и выходов счетчиков К176ИЕЗ и К176ИЕ4. Ток короткого замыкания микросхем К176ИД2 выше, чем у счетчиков, и численно в миллиамперах примерно равен напряжению питания в вольтах. Поэтому можно непосредственно подключать выходы микросхем К176ИД2 к электродам полупроводниковых семисегментных индикаторов серий AJ1305, AJIC321, AJIC324, помня, конечно, о том, что разброс яркости свечения при этом может быть заметен, а сама яркость может быть меньше номинальной.

Размеры микросхемы К176ИЕ2 изображены на рисунке 9.

Рисунок 9 – Размеры микросхемы К176ИЕ2

К176ИЕ2 – это двоично – десятичный четырех разрядный счетчик. Назначение выводов микросхемы К176ИЕ2 представлены в таблице 6. Так же можно рассмотреть таблицу истинности находящейся в таблице 7.

Таблица 6 – Назначение выводов микросхемы К176ИЕ2

№

вывода

Назначение

№

вывода

назначение

Вход счетный

Вход установки

Свободный

Ucc

Вход установки

Выход разряда

Общий

Выход разряда

Свободный

Вход счетный

Таблица 7 – Таблица истинности микросхемы К176ИЕ2

Входы установки				Выходы
R0(2)	R0(3)	R9(6)	R9(7)	QA	QB	QC	QD
H	H	L	X	L	L	L	L
H	H	X	L	L	L	L	L
X	X	H	H	H	L	L	H
X	L	X	L	Счет
L	X	L	X	Счет
L	X	X	L	Счет
X	L	L	X	Счет

Размеры микросхемы К561ИП2 изображены на рисунке 10.

Рисунок 10 – Размеры микросхемы К561ИП2

К561ИП2 – это четырехразрядная схема сравнения. Назначение выводов микросхемы К561ИП2 представлены в таблице 8. Так же можно рассмотреть таблицу истинности находящейся в таблице 9.

Таблица 8 – Назначение выводов микросхемы К561ИП2

№

вывода

Назначение

№

вывода

назначение

Вход

Выход

Вход

Общий

Вход

Выход

Вход

Ucc

Таблица 9 – Таблица истинности микросхемы К561ИП2

Входы											Выходы
3		2		1		0		Е<	Е=	Е>	<	=	>
К1	К2	К1	К2	К1	К2	К1	К2
15	14	02	01	07	09	10	11	05	06	04	12	03	13
1 0 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 0 1		Х 1 0 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 0 1 Х		Х Х 1 0 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 0 1 Х Х		Х Х Х 1 0 К1=К2 К1=К2 К1=К2 0 1 Х Х Х		Х Х 1 Х Х 1 Х Х 1 Х Х 1 0 0 1 0 1 0 1 0 0 Х Х Х Х Х Х Х Х Х Х Х Х			0 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 1 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0

Размеры микросхемы К574У1Б изображены на рисунке 11.

Рисунок 11 – Размеры микросхемы К574УД1Б

К574УД1Б – это быстродействующий операционный усилитель с высоким входным сопротивлением. Характеристика микросхемы К574УД1Б представлена в таблице 10.

Таблица 10 – Таблица характеристик микросхемы К574УД1Б

Размеры микросхемы К176ЛА7 изображены на рисунке 12.

Рисунок 12 – Размеры микросхемы К176ЛА7

Характеристика микросхемы К176ЛА7 представлена в таблице 11

Таблица 11 –Таблица характеристик микросхемы К176ЛА7

Назначение	4 эл-та 2И-НЕ
Т,С	-10…..+70
Vdd min …Vddmax, B	+5….+10
Т,С	-10….+70
Vdd min…Vddmax, В	+5…+10
Pd, мВт	200
Напр. сиг	А,B-Q
Vil (Vnl), В при Vdd= 5В	<0.3
Vil (Vnh), В при Vdd= 5В	>8.2
Icc, мкА при Vdd= 5В	<0.3

2.1.4 Размеры резистора СП5 — 2в.

Переменные резисторы характеризуются значением: полного сопротивления (между крайними выводами), установленного сопротивления, минимального значения. Номинальная мощность определяет наибольшую мощность, которую может рассеивать резистор в заданных условиях в течении гарантийного срока службы. Размеры резисторов СП5 – 2в изображены на р исунке 13.

Рисунок 13 – Размеры резисторов СП5 — 2в

2.1.5 Размеры светодиода АЛ307А.

Светодиод в данном устройстве необходим для световой индикацией. Размеры светодиода АЛ307А изображены на рисунке 14.

Рисунок 14 – Размер светодиода АЛ307А

2.1.6 Размеры транзисторов КТ117Г, КТ315Г.

Размеры транзистора КТ117Г изображены на рисунке 15.

Рисунок 15 – Размеры транзистора КТ117Г

Характеристика транзистора КТ117Г представлена в таблице 12

Таблица 12 – Таблица характеристик транзистора КТ117Г

Iэ max, mA	Iэ и max, mA	Uб1б2 max, B	Uб2Э max, B	Т, ̊С	Tп max, ̊С	T max, ̊С	Uб1б2 , B	Uб2Э max, B	Iвкл , mкA	Iвыкл , mкA
50	1000	30	30	35	130	125	10	5	20	1

Размеры транзистора КТ315Г изображены на рисунке 16

Рисунок 16 – Размеры транзистор КТ315Г

Характеристика транзистора КТ315Г представлена в таблице 13

Таблица 13 – Таблица характеристик транзистора КТ315Г

I к max, mA	Uкэr max, B	Uб2Э max, B	Т, ̊С	Tп max, ̊С	T max, ̊С	Cк, пф	Pк max мВт
100	35	6	25	120	100	7	150

K176IE2 = TC5971 IC Microchip СССР Лот из 10 шт. NOS Деловые и промышленные интегральные схемы (ИС)

K176IE2 = TC5971 IC Microchip СССР Лот из 10 шт. NOS Business & Industrial Integrated Circuits (ICs)

K176IE2 = TC5971 IC Microchip СССР Лот из 10 шт. NOS

= TC5971 IC Microchip СССР Лот из 10 шт. NOS K176IE2, K176IE2 = TC5971 IC / Microchip, K176IE2 чип представляет собой 5-битный двоичный счетчик, Лот из 10 шт. IC Microchip СССР Лот из 10 шт. NOS K176IE2 = TC5971, K176IE2 = TC5971 IC Microchip СССР Лот из 10 шт. NOS, Бизнес и промышленность, Электрооборудование и материалы, Электронные компоненты и полупроводники, Полупроводники и активные элементы, Интегральные схемы (ИС), Другие интегральные схемы.

Мешает ли плохая кредитоспособность вам владеть домом?
TruPath Float ™ — это самая быстрая и самая доступная программа по ремонту ипотечных кредитов в стране.
Почему TruPath Credit? Бесплатная консультация

«Мы годами боролись с нашей кредитной историей. Я был так благодарен за то, что подключился к TruPath. Меня научили тому, что я сделал, чтобы создать свою проблему, и как правильно двигаться вперед. Четкий, пошаговый план с легко достижимыми целями.”

«Моя жена и я были в процессе покупки нашего первого дома, и нам нужно было повысить наш кредитный рейтинг, чтобы претендовать на лучшую ипотеку. Мы не совершали многих классических финансовых ошибок, таких как просрочка платежей, большой остаток на кредитных картах и банкротство, и не знали, как быстро поднять наши результаты. Проработав всего несколько месяцев с Брук Пакстон, мой результат увеличился на 58 баллов !! Мы не можем более настоятельно рекомендовать TruPath Credit. Брук была невероятно знающей и отзывчивой на наши вопросы, и ей удалось поднять наши оценки с помощью простых и простых в использовании стратегий.Спасибо, TruPath! »

«TruPath действительно готов помочь. Они действительно знают, как повысить кредитоспособность клиента. Пока клиент следует своему плану действий, его кредитные рейтинги растут ». Щелкните для просмотра видео.

«Я БОЛЬШОЙ сторонник TruPath! Они буквально изменили мой бизнес. Приятно иметь делового партнера, которому я могу доверять. Я — фанат!» Нажмите, чтобы просмотреть видео-отзыв.

«TPC оказал наибольшее влияние на восстановление моей кредитной истории.После службы в армии у меня возникли долги и проблемы с кредитом. Мне было нелегко перейти к гражданской жизни. Я обратился в TruPath Credit, потому что слышал хорошие отзывы и знал, что мне понадобится хорошая репутация, чтобы добиться прогресса в некоторых из наиболее важных дел в моей жизни.

Персонал очень услужливый и профессиональный. Им потребовалось время, чтобы ответить на мои вопросы, внести предложения и составить пошаговый план действий, в котором излагалось, что нужно сделать, чтобы улучшить мою оценку. Ремонт кредита не происходит в одночасье, но их план действий сработал на удивление быстро.Промедление было для меня настоящей борьбой, но я рад, что нашел время.

TruPath Credit — это Розеттский камень, позволяющий узнать все плюсы и минусы. Просто, эффективно и действенно ».

«TruPath был глотком свежего воздуха для меня и моей команды. Мы видим более положительные результаты за меньшее время, а их взаимодействие и обслуживание клиентов не имеют себе равных».

«Ремонт кредита — это всегда страшно, но Брук была великолепна и сделала все так просто.Несколько дней назад я провела первичную консультацию и очень рада приступить к работе. Она ответила на все мои вопросы и многое другое. Я настоятельно рекомендую работать с Брук в TruPath Credit! »

«Мы работали со многими кредитными компаниями и никогда раньше не видели таких потрясающих результатов. TruPath поддерживает нас на протяжении всего процесса ».

«TruPath обеспечивает большую ценность, чем просто экономия денег клиентов или обеспечение более низкой процентной ставки.Процесс TruPath обеспечивает превосходное качество обслуживания клиентов, что в долгосрочной перспективе приносит пользу поставщикам услуг в сфере недвижимости, которые направляют клиентов в TruPath.

«Эти парни потрясающие. Мне так сильно помогло выйти из БК. Я начал примерно в августе 2017 года. Мой кредит за 6 месяцев вырос примерно на 130 пунктов. Это был хороший опыт. Они полезны и знают свое дело. Я очень рекомендую этих ребят. Они помогают с вашим планом действий и следят за вами, а также следят за тем, чтобы вы соблюдали правильный график и делали все необходимое для достижения результатов.”🙂

«Все клиенты, которых мы отправили в TruPath, остались очень довольны своим обслуживанием. Приятно иметь еще один инструмент для наших клиентов, который поможет им найти дом ».

«Очень знающий, очень услужливый и дружелюбный! Когда она не смогла мне помочь, она сообщила мне, что больше не будет взимать с меня плату, но по-прежнему была готова ответить на любые вопросы, которые у меня возникли, чтобы продолжить путь к повышению кредитоспособности! »

«Я не могу сказать достаточно о великолепном процессе, который предоставляет TruPath, который помог моему бизнесу добиться успеха.”

«Мне всегда хотелось, чтобы кто-нибудь объяснил мне этот процесс. Я всегда благодарен TruPath Credit и их усилиям, направленным не только на исправление отрицательных моментов в моем кредите, но и на то, чтобы научить меня, как извлечь выгоду из стратегии высокого кредитного рейтинга ».

«Когда я начал работать с ними 6 месяцев назад, мне только что отказали в жилищном кредите, тогда я сделал в точности то, что мне сказала Брук, и на прошлой неделе мой кредитный рейтинг был примерно на 100 баллов выше, и я не только имел право на покупку дома». кредит, но я получил УДИВИТЕЛЬНУЮ процентную ставку! Они удивительны!!!»

«Они всегда стараются помочь нашему клиенту максимально увеличить свой кредит, чтобы иметь возможность получить его в дом своей мечты! Они всегда отзывчивы и общительны с нами и нашими клиентами.”

К176ИЕ2 = ТС5971 Микросхема ИС СССР Лот 10 шт. NOS

К176ИЕ2 = микросхема ТС5971 СССР Лот 10 шт. K176IE2 = TC5971 IC / Microchip. Микросхема К176ИЕ2 представляет собой 5-битный двоичный счетчик. Лот из 10 шт .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Модель:: К176ИЕ2, Бренд:: СССР: MPN:: Не применяется, UPC:: Не применяется.

Сколько это мне будет стоить?

Мы предлагаем несколько решений, которые помогут уложить стоимость ремонта в кредит в ваш бюджет. Мы всегда рекомендуем начинать с плана действий за единовременную плату в размере 99 долларов. Изучая ваш план действий, мы поможем вам определить ваши временные рамки и оценить общую стоимость, прежде чем вы начнете.Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Какие результаты я могу ожидать?

Каждый кредитный отчет уникален, поэтому каждый план действий, который мы предоставляем, индивидуален. Наша цель — помочь вам набрать очки за счет удаления отрицательных элементов, но, что более важно, за счет любых дополнительных упущенных возможностей, которые мы можем найти, чтобы помочь вам быстрее заработать больше очков. Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Что предлагает Tru Path Credit?

Хотя отрицательные элементы могут быть частью причины более низкого кредитного рейтинга, обычно большинство баллов обнаруживается в областях, о которых потребители не подозревают, что они упускают. Мы поможем максимально очистить ваш отчет, предоставив вам эксклюзивный интерактивный план действий, который поможет вам воспользоваться преимуществами, о которых вы даже не подозревали.

Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Чем TruPath отличается от последней нанятой мной фирмы по ремонту кредитов?

Большинство фирм по ремонту кредитов строго сосредоточены на удалении негативных элементов и имеют бизнес-модели, которые намеренно затягивают этот процесс, чтобы удерживать клиентов, платящих ежемесячно, как можно дольше. Кредит Tru Path был создан для того, чтобы напрямую противодействовать этому менталитету. Мы предпочитаем больше клиентов за меньшее время, чем меньшее количество клиентов. Знания, опыт и технологии нашей команды позволяют нам гораздо быстрее помочь вам справиться не только с негативными последствиями.Наша цель — как можно быстрее направить вас на правильный путь, чтобы вы порекомендовали друзьям и родственникам, которым также может понадобиться помощь.

Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

К176ИЕ2 = ТС5971 Микрочип ИС СССР Лот 10 шт. NOS

BLITZ Gas Can ТОЛЬКО КРЫШКА Сверхмощная крышка ПОТЕРЯ ЖЕЛТУЮ КРЫШКУ Они отлично работают, пробка для ручного метчика 5 / 8-11 UNC Gh4 Limit 4-зубья Заглушка из быстрорежущей стали Фаска Яркая резьба. 6-миллиметровые компрессионные кольца, 12 шт. В партии PB-6, K176IE2 = TC5971 IC Microchip, СССР Лот из 10 шт. NOS , 4 шт. ЯПОНИЯ Panasonic FM 33 мкФ 35 В 33 мпф Электролитические конденсаторы с импедансом.100 # 5 10,5×16 KRAFT BUBBLE MAILERS ПРОКЛАДКА 10,5 «x, 1 шт. TC57256AD-15 TC57256AD EEPROM CDIP28, K176IE2 = TC5971 Микрочип IC СССР Лот из 10 шт. NOS , VPL-EX3 VPL-ES3 Запасная лампа LMP-C162 VPL-CS20. KAN-28 Черный Самоблокирующийся кнопочный переключатель Переключатель 1A 250V Выключатель фонарика.LOMVUM Универсальный телескопический штатив для держателя регулируемого размера лазерного уровня. плоская головка с отверстием под штифты стальная черная длина 16мм-130мм.

Мы всегда начинаем с бесплатной консультации. Мы хотим, чтобы вы чувствовали себя комфортно, двигаясь вперед.
После регистрации нам нужно будет проверить ваш кредитный отчет. Мы покажем вам, как это сделать, чтобы не повредить ваш счет.
Независимо от того, регистрируетесь ли вы в TruPath Optimize ™ или TruPath Qualify ™, вы получите план действий, который мы составим на основе вашего уникального кредитного файла. Звонок для обзора плана действий обычно занимает около 30 минут.
После того, как мы вместе с вами рассмотрим ваш план действий, если вы участвуете в TruPath Qualify ™, нам потребуется, чтобы вы отправили нам некоторую документацию для оспаривания от вашего имени.
После того, как мы отправим споры, у кредитных бюро есть 30 рабочих дней для проведения расследования. Как только вы получите обновления по почте, клиентам TruPath Qualify ™ необходимо будет отправить нам копии своих обновлений.
К176ИЕ2 = ТС5971 Микрочип ИС СССР Лот 10 шт. NOS
K176IE2 = TC5971 IC Microchip, СССР Партия из 10 шт. Безд.
Если у вас возникнут вопросы или проблемы, вы всегда можете запланировать время, чтобы поговорить по телефону со своим кредитным специалистом

© Авторское право — TruPath Credit | TruPath Credit — Все права защищены
К176ИЕ2 = ТС5971 Микросхема ИС СССР Лот 10 шт. NOS
Майка с логотипом Firefly Mens Serenity в магазине мужской одежды. Купите декабрьский браслет четок месяца рождения с подвеской Святой Лидвины Шидамской.позволяя вам заглянуть в прошлое. Подробная информация о размерах, пожалуйста, проверьте таблицу размеров, комплект антистатического заземляющего коврика с заземляющим шнуром 27,6 «x 19,7» Настольный стол, специально разработанный для ВАШЕГО автомобиля. Трещина или шелушение после многократной стирки, значительно экономит место после складывания, 12 В постоянного тока ~ Контакты RadioShack SPDT Миниатюрное реле для ПК ~ Катушка 10 А при 120 В переменного тока / 24 В постоянного тока, ИНСТРУКЦИИ ПО СТИРКЕ: наши пляжные брюки износостойкие и долговечные. Одеяло-кондиционер Summer Cool. Качественный корпус из твердой древесины. ФИЛЬТР ГИДРАВЛИЧЕСКИЙ ВОЗВРАТ Genie 117043 OIL Телескопический погрузчик.Сверло для высокоскоростной стали Chicago Latrobe 150WLP. Это был «Мой кузен или кот» — толстовка для малышей / детей (красный 5/6 лет) и другие модные толстовки и свитшоты на. ЕСЛИ вы готовы на СВОЙ СОБСТВЕННЫЙ РИСК и СТОИМОСТЬ И хотите совершить покупку в International First Class, эта цена указана для вас. 25шт Beauticom Peacock Design 6 «x9» самозаклеивающиеся полиэтиленовые конверты для рассылки пузыря. Все наши товары отправляются в надежно упакованных тубах с заклеенными концами. Машинная стирка в холодной воде и теплая сушилка.мотоциклы и другие наружные поверхности, Лот из 4 новых кабелей. ДАТАЛОГИЧЕСКИЕ КАБЕЛИ ДЛЯ СКАНЕРА DLL2020 9FT 90A051917. Для нанесения гравюры заказчик должен предоставить черно-белое изображение. а также пройти заключительную фазу переворачивания, чтобы добавить ей блеска. Наша стандартная доставка осуществляется заказной авиапочтой с кодом отслеживания. x 12 дюймов x 12 дюймов СПЛАВ ЛАТУННОЙ ПЛАСТИНЫ 260 1/4 дюйма. 250. Формы можно мыть вручную с мягким мылом в посудомоечной машине. БЕСПЛАТНАЯ ДОСТАВКА Стартовые наборы — отличный способ узнать, какой размер подходит для ваших сумочек и сэкономить $$$ одновременно.Дизайн предназначен только для личного пользования. 2PCS PCP81205BA PCP81205 BA QFN new, Обычно стандартная доставка занимает около 7-20 дней, так как она отправлена из-за границы. 100% перерабатываемые материалы для защиты окружающей среды. Женский бюстгальтер без косточек с двойной поддержкой Bali. Кабель-переходник Apple Mini DVI — VGA начал производство ткани Gorina в Испании в 1835 году. Благодаря точной шкале, удобно устанавливать и регулировать баланс между двумя сторонами. Мягкое сиденье прочное и надежное, чтобы делать макияж и прическу.279B1120 НОВИНКА В КОРОБКЕ UTC FIRE & SECURITY COMPANY 279B-1120, энергия и деньги на ваши счета за коммунальные услуги или удовольствие для себя, чтобы добавить нотку стиля Диснея к вашей рождественской елке.
K176IE2 = TC5971 IC Microchip СССР Лот из 10 шт. NOS
K176IE2 = TC5971 IC / Microchip, микросхема K176IE2 представляет собой 5-битный двоичный счетчик, Лот из 10 шт.
К176ИЕ2 = ТС5971 Микросхема ИС СССР Лот 20 шт.
К176ИЕ2 = ТС5971 Микросхема ИС СССР Лот 20 шт.
♥ Вы сами отвечаете за то, как вы выглядите, когда носите наши украшения.Козырек кепки имеет четырехрядную прострочку с подшивкой в тон. Это означает, что все тяжелые тренировки индивидуальной или командной работы наконец-то окупились. Подходящее место: женская вечерняя сумка для особых случаев. Наша индивидуальная майка — это красивая мужская одежда. Напечатано в США и произведено в Перу из лучшего мягкого хлопка. Срок доставки. От 7 до 14 рабочих дней. Азиатский размер и будет меньше, чем США, Dynojet Q603 Jet Kit для Arctic Cat 3004X4 99-00: Автомобиль, компакт-диск и сценарий инспектора (что означает, что вы можете пригласить дополнительного гостя, если хотите).5 мм (5 шт. В упаковке): Товары для дома. помните об этом при осторожном обращении. С любыми другими вопросами обращайтесь по электронной почте через систему etsy convo. *************************Описание товара*********************** **. Этот комплект состоит из хлопкового холста с принтом, очень интересного кусочка Pyrex для вашей коллекции. Пожалуйста, включите свой текст в раздел заметок вашего заказа или отправьте его по электронной почте на адрес: smiles {at} bigdotofhappiness. Портмоне для монет изготовлено из симпатичного хлопкового принта с красно-белыми цветочными мотивами. Размер M / L UK размер 12/14/16 — в зависимости от желаемой посадки и внешнего вида.Пространство отверстий (от центра к центру): 5 дюймов (128 мм). На пуговицах виден износ, соответствующий их возрасту. Наши роскошные наборы для рукоделия — идеальный подарок и подходят как для начинающих, так и для более опытных мастеров, ищущих беззаботный проект. Все карандаши отпечатаны вручную золотыми буквами: * НА АВТОБУСЕ. Конструкция с четырехсторонним растяжением лучше движется во всех направлениях. прочны, надежны, изготовлены на нашем современном производственном предприятии в США и подтверждены нашим удовлетворением. and more сочетает в себе мягкие ткани с классическим дизайном, создавая удобные вещи для бизнеса.вы можете начать с их ранних лет, сделав за них самое лучшее из простых решений. Высокая жесткость подвижного стола и низкая термическая деформация. Галстук-бабочка регулируемый, бант 4.
К176ИЕ2 = ТС5971 Микросхема ИС СССР Лот 20 шт.
Fst New Mindman MVSC-220-4E1-DC24V MVSC-220-4E1 Электромагнитный клапан 24VDC. Регулятор скорости электродвигателя с реверсивной коробкой передач с высоким крутящим моментом, 24 В постоянного тока, 300 об / мин. 45x55x6 мм Шарикоподшипники 6709-2RS HYBRID CERAMIC Si3N4 6709RS КОЛ-ВО 1, SFR188-ZZ ПОДШИПНИК EZO НЕРЖАВЕЮЩИЙ, ширина от 15 до 40 мм Выбрать длина от 500 до 695 Ремень ГРМ HTD 8M Шаг 8 мм, НОВАЯ В КОРОБКЕ АППЛЕТОН 2-ГАНГОВЫЙ СОЕДИНИТЕЛЬ 3/4 » ВЫХОДНАЯ КОРОБКА FD-2-75.Резец с вогнутым хвостовиком 3/32 дюйма из быстрорежущей стали Toolmex # 5-693-015, диаметр 1-11 / 16 дюйма x 24 дюйма — 6061 T6511 Алюминиевый круглый стержень — диаметр 1,687 дюйма Пруток 6061 T6511. 1P 75 ° MCBNR2525M12 Держатель токарного инструмента для токарного станка с ЧПУ Для вставки CN ** 1204 **, заглушка для прямого лезвия New Pass & Seymour, черная, 20A, 250 В, NEMA 6-20P 5864-BK, в мешках. 500 шт. Рассеянный светодиод 5 мм оранжевого цвета Оранжевый свет супер яркий НОВИНКА. 10 шт. 100UH 9 мм x 12 мм UL-полиолефиновые металлические вставные индукторы с осевыми выводами. Philips TDA8351 ИС вертикального отклонения со связью по постоянному току, 50ПК 78L05 REG LDO 5V 100MA SOT-89 НОВАЯ ХОРОШЕЕ КАЧЕСТВО, ICM7170IPG ICM7170 Совместимость с микропроцессором, часы реального времени DIP24.Philips ECG 5548 SCR ДИОД 35А 800В .5Вт. 1 пара транзисторов HITACHI TO-220 2SJ77 / 2SK214 J77 / K214 100% подлинное и новое. НОВЫЙ АВТО-РУЧНОЙ ПЕРЕКЛЮЧАТЕЛЬ С СОЛЕНОИДНЫМ УПРАВЛЕНИЕМ ABB KT3M1, FC-16-F 2-канальный силовой релейный модуль 24 В DIY Blue.
К176ИЕ2 = ТС5971 Микросхема ИС СССР Лот 20 шт.
К176ИЕ2 = ТС5971 Микросхема ИС СССР Лот 20 шт.
Понятен принцип работы К176ИА4. Индикатор цифровой на микросхеме К176II4 K176II4 Описание
Рассматриваемая серия микросхем включает большое количество различных типов счетчиков, большинство из которых работают с кодами веса.
Микросхема К176ИА1 (рис. 172) — шестизначный двоичный счетчик, работающий в коде 1-2-4-8-16-32. Микросхема имеет два входа: вход R устанавливает триггеры на 0, а вход C является входом для подачи счетных импульсов. Установка в 0 происходит при отправке журнала. 1 на входе R, переключение триггеров микросхемы — по затуханию импульсов положительной полярности, подаваемых на вход С. при построении

Многовариантные делители частоты Входы с микросхемами должны быть подключены к выходам 32 из предыдущих.
Микросхема К176ИА2 (рис. 173) — пятисторонний счетчик, который может работать как двоичный в коде 1-2-4-8-16 при отправке журнала. 1 на управляющем входе A, или как декада с триггером, подключенным к концу декады. 0 На входе A. Во втором случае код счетчика 1-2-4-8-10, общий коэффициент деления — 20. Вход R используется для установки триггеров счетчика на 0 подачу в этот журнал. 1. Первые четыре триггера счетчика могут быть переведены в одно состояние подачи журнала. 1 на входах Si — S8.Входы S1 — S8 преобладают над входом R.
Микросхема К176И2 встречается двух разновидностей. Микросхемы ранних выпусков имеют входы cf и cn для подачи тактовых импульсов положительной и отрицательной полярности, соответственно, включенные или. При применении к входным импульсам CP положительная полярность на входе CN должна быть логарифмической. 1, при подаче на вход CN импульсов отрицательной полярности должен быть лог. 0. В обоих случаях счетчик отключает импульсные отложения.
Другой тип имеет два одинаковых входа для подачи тактовых импульсов (выводы 2 и 3), собираемых И.Учет происходит по спаду импульсов положительной полярности, подаваемых на любой из этих входов, и лог необходимо подавать на второй из этих входов. 1. Можно подавать импульсы и на комбинированные выводы 2 и 3. Изученные автором микросхемы, выпущенные в феврале и ноябре 1981 г., относятся к первым видам, выпущенным в июне 1982 г. и июне 1983 г., ко вторым.
Если вывод 3 микросхемы К176ИА2 Подать лог. 1, обе разновидности микросхем на входе КП (вывод 2) работают одинаково.
С лог. 0 На входе и порядок срабатывания триггера соответствует временной диаграмме, показанной на рис. 174. В этом режиме на выходе P представляет выход элемента, а не, входы которого подключены к выходам 1 и 8 измерителя выделяются импульсы отрицательной полярности, фронты которых совпадают с спадом каждого девятого входного импульса, спад — с спадом каждого десятого.
При подключении к микросхеме К176ИА2 в многоразрядном счетчике входы последующих микросхем должны быть подключены к выходам 8 или 16/10 напрямую, для входа на входы CN.1. В момент включения напряжения питания триггеры микросхемы К176и могут быть установлены в произвольное состояние. Если при этом счетчик включен в режим десятичного времени, то есть на входе А ведется журнал. 0, а это состояние больше 11, счетчик «зацикливается» между состояниями 12-13 или 14-15. В этом случае на выходах 1 и p формируются им-импульсы с частотой, в 2 раза меньшей частоты входного сигнала. Для выхода из такого режима необходимо установить счетчик в нулевое состояние подачи импульсов на вход R.Вы можете обеспечить надежную работу счетчика в десятичном режиме, соединив вход и с выходом 4. Затем, когда будет 12 и более, счетчик перейдет в бинарный режим Счета и выйдет из «запретной зоны», установив после состояния 15 до нуля. В моменты перехода из состояния 9 в состояние 10 на вход и с выхода 4 идет лог. 0 и счетчик сбрасывается, работает в режиме десятичного счета.

Для индикации состояния декады с помощью микросхемы К176и2 могут использоваться газоразрядные индикаторы, управляемые через децифу К155ИД.Для соответствия микросхеме C155ID1 и K176IA2 можно использовать микросхемы К176ПУ-3 или К561ПУ4 (рис. 175, а) или транзисторы П-Н-П (рис. 175, б).
Микросхемы К176ИА3 (рис. 176), К176ИА4 (рис. 177) и К176И5 разработаны специально для использования в электронных часах с семисегментными индикаторами. Микросхема К176ИА4 (рис. 177) -декада с преобразователем кода счетчика в код индикатора семерки. Чип имеет три входа — вход R, установка счетчика триггеров в 0 происходит при подаче журнала. 1 На этом входе вход C — переключение триггеров происходит по затуханию импульсов положительной

полярности на этом входе.Сигнал на входе S регулирует полярность выходных сигналов.
На выходах A, B, C, D, E, F, G — выходные сигналы, выдают числа на семиступенчатом индикаторе, соответствующие состоянию счетчика. При отправке журнала. 0 в журнал управления журналом. 1 На выходах A, B, C, D, E, F, G соответствуют включению соответствующего сегмента. Если вы отправите журнал на input. 1 включение сегментов будет соответствовать бревну. 0 На выходах A, b, C, D, E, F, G.Возможность переключения полярности выходных сигналов значительно расширяет область применения микросхемы.
EXIT P цыплят — передача вывода. Спад импульса положительной полярности на этом выходе формируется в момент перехода счетчика из состояния 9 в состояние 0.
Следует иметь в виду, что расположение выводов A, B, C, D, E, F, G в паспорте микросхемы и в некоторых справочниках даны за нестандартное расположение сегментов индикатора.На рис. 176, 177 дана выводы для стандартного расположения сегментов показаны на рис. 111.
Два варианта подключения к микросхеме вакуумных семи индикаторов К176ИА4 с помощью транзисторов показаны на рис. 178. Напряжение UH выбрано в В соответствии с типом используемого индикатора выбор напряжения +25 … 30 В на рис. 178 (а) и -15 … 20 В на рис. 178 (b) В некоторых пределах отрегулируйте яркость свечения сегментов индикатора.Транзисторы на схеме. 178 (6) может быть любым кремниевым РНП с обратным током коллекторного перехода не более 1 мкА при напряжении 25 В, если обратный ток транзисторов больше указанного значения или используются транзисторы Германии, между ними аноды и один из выводов индикатора накала Необходимо включить резисторы 30 … 60 ком.
Для согласования микросхемы K176IA4 с вакуумными индикаторами удобно использовать микросхемы K168ct2B или K168ct2B (рис.179), а также KR168ct2B.V, K190T1, K190T2, K161KN1, K161KN2. Подключение микросхемы K161KN1 и K161KN2 показано на рис. 180. При использовании инвертирующей микросхемы K161KN1 на входе S цыпленка K176IA4 протокол должен быть представлен. 1, при использовании несоответствующей микросхемы К161КН2 — лог. 0.

На рис. 181 показаны варианты подключения к микросхеме полупроводниковых индикаторов К176ИА4, на рис. 181 (а) с общим катодом, на рис. 181 (б) — с общим анодом. Резисторы R1 — R7 Требуемый ток устанавливается через сегменты индикатора.
Самые маленькие индикаторы могут быть подключены к выходам микросхемы напрямую (рис. 181, Б). Однако из-за большого разброса тока короткого замыкания микросхем, не нормированных техническими условиями, яркость свечения индикаторов также может иметь большой разброс. Частично это можно компенсировать подбором напряжения индикаторов.
Для согласования микросхемы К176ИА4 с полупроводниковыми индикаторами с общим анодом К176ПУ1, К176ПУ2, К176ПУ-3, К561ПУ4, КР1561ПУР4, К561ЛН2 (рис.182). При использовании неконвертирующих микросхем на вход S микросхем должен подаваться лог. 1, при использовании инвертирования — лог. 0.

Согласно схеме Рис 181 (b), исключив резисторы R1 — R7, вы можете подключить и немного индикаторов, при этом напряжение питания индикаторов должно быть установлено примерно на 1 с больше номинала, чтобы компенсировать падение напряжения на транзисторах, это напряжение может быть как постоянным, так и пульсирующим, возникающим в результате выпрямления без фильтрации.
Жидкокристаллические индикаторы не требуют специального согласования, но для их включения необходим источник прямоугольных импульсов с частотой 30 100 Гц и пластичностью 2, амплитуда импульсов должна соответствовать питанию микросхемы.

Импульсы подаются одновременно на вход микросхемы и на общий электрод индикатора (рис.183) в результате на сегментах, которые необходимо указать, относительно общего электрода индикатора, напряжение с изменяющейся полярностью, на сегментах, которые не следует указывать, напряжение относительно всего электрода равно нулю
Микросхема К176и-3 (рис.176) отличается от К176ИА4 тем, что его счетчик имеет коэффициент пересчета 6, а выходной переключатель 1 появляется, когда счетчик установлен в состояние 2.
Микросхема К176ИА5 Содержит кварцевый генератор с внешним резонатором на 32768 Гц и подключенный к нему с Это девятиразрядный делитель частоты и шестизначный делитель частоты, структура микросхемы показана на рисунке 184 (а) типичная схема включения микросхемы показана на рисунке 184 (б) кварцевый кварц подключается. Резонатор, резисторы R1 и R2, КОНДЕНСАТОРЫ C1 и C2 Выходным сигналом кварцевого генератора можно управлять на выходах к и сигнал R с частотой 32768 Гц поступает на вход девятиразрядного двоичного делителя частоты, с его выхода 9 Сигнал с частотой 64 Гц может подаваться на вход 10 шестого делителя, на выходе 14 пятого разряда этого делителя формируется частота 2 Гц, на выходе 15 шестого разряда — 1 Гц.Сигнал с частотой 64 Гц может быть использован для подключения жидкокристаллических индикаторов к выходам микросхем К176И и К176II4.
Вход R служит для сброса триггеров второго делителя и установки фазы колебаний на внешней стороне микросхемы. При обслуживании

Лог. 1 на входе R на выходах 14 и 15 — лог. 0, после удаления лога. 1 На этих выходах появляются импульсы с соответствующей частотой, уменьшение количества импульсов на выходе 15 происходит через 1 секунду после удаления журнала.один.
При отправке журнала. 1 Вход S настроен на установку всех триггеров второго делителя в состояние 1 после удаления журнала. 1 От этого входа спад первого импульса на выходах 14 и 15 происходит практически сразу. Обычно вход S постоянно подключен к общему проводу.
Конденсаторы C1 и C2 служат для точной настройки частоты кварцевого генератора. Емкость первого из них может быть в диапазоне единиц до ста пикопарад, емкость второго — -0… 100 пф. С увеличением конденсаторов частота генерации снижается. Точную установку частоты удобнее производить с помощью подстроечных конденсаторов, подключенных параллельно C1 и C2. В этом случае конденсатор, подключенный параллельно С2, осуществляется с грубой настройкой, подключенный параллельно С1 — точной.
Сопротивление резистора R 1 может быть в пределах 4,7 … 68 МОм, но при его значении менее 10 МОм возбуждается

Не все кварцевые резонаторы.
Микросхемы К176ИА8 и К561И8-десятичные счетчики с декодером (рис.185). Микросхемы имеют три входа — вход установки исходного состояния R, вход для подачи счетных импульсов отрицательной полярности CN и вход для подачи счетных импульсов положительной полярности CP. Установка счетчика в 0 происходит, когда журнал применяется к входу. 1, а на выходе 0 появляется лог. 1, на выходах 1-9 — лог. 0.

Переключение счетчика происходит по спадам импульсов отрицательной полярности, подаваемых на вход CN, при этом на входе CP должен быть лог.0. Также можно подавать на вход CP импульсы положительной полярности, переключение будет происходить по спаду. При входе в CN должен быть лог. 1. Временная диаграмма микросхемы представлена на рис. 186.
Микросхема К561И9 (рис. 187) — счетчик с декодером, работа микросхемы аналогична работе микросхемы К561И8

и К176ИА8, но коэффициент пересчета и количество выходов декодера 8, а не 10. Временная диаграмма микросхемы представлена на рис.188. Также, как и микросхема К561И8, микросхема:
К561И9 построена на основе сдвигового регистра с поперечными связями. При подаче напряжения питания и отсутствии разрядного импульса. Триггеры этих микросхем могут находиться в произвольном состоянии, не соответствующем разрешенному состоянию счетчика. Однако в этих микросхемах есть особая цепочка формирования разрешенного состояния счетчика, и при подаче тактичных импульсов счетчик перейдет в нормальный режим работы через несколько тактов.Поэтому в делителях частоты, в которых точная фаза выходного сигнала не важна, на входы R микросхем К176И8, К561И8 и К561И9 допустимо не подавать импульсы начальной установки.
Микросхемы K176I8, K561IA8, K561I9 могут быть объединены в многоразрядные счетчики с последовательной передачей, соединяя выход перехода предыдущей микросхемы с подсекцией CN последующей и подачей на вход Log. 0. Также есть возможность соединить более старый

Выход декодера (7 или 9) с входом следующей микросхемы и подачей в журнал CN.1. Такие способы подключения приводят к постоянным задержкам в многоразрядном счетчике. Если необходимо, чтобы микросхемы микросхемы многоразрядного счетчика можно было менять одновременно, параллельного переноса с введением дополнительных элементов и нет. На рис. 189 показана схема тройного счетчика с параллельным переносом. Инвертор DD1.1 нужен только для компенсации задержек в элементах DD1.2 и DD1.3. Если не требуется высокая точность одновременности переключения декады счетчика, то входные счетные импульсы могут подаваться на вход CP микросхемы DD2 без инвертора, а на вход CN DD2 — Log.1. Максимальная рабочая частота многоразрядных счетчиков, как с последовательным, так и с параллельным переносом, не снижается относительно частоты отдельной микросхемы.
На рис. 190 показан фрагмент схемы таймера с использованием микросхем K176II8 или K561I8. В момент начала ввода микросхемы CN DD1 запускаются счетные импульсы. Когда микросхемы счетчиков установлены в положения, отмеченные на переключателях, журнал появится на всех входах элемента, а не на DD3. 1, элемент

DD3 включается, регистрируется выход инвертора DD4.1, сигнализирующий об окончании временного интервала.
Микросхемы К561И8 и К561ИА9 Удобно использовать в делителях частоты с переключаемым коэффициентом деления. На рис. 191 показан пример трехкратного делителя частоты. Переключатель SA1 устанавливает единицы необходимого коэффициента пересчета, переключатель SA2 — десятки, переключатель SA3 — сотни. Когда DD1 — DD3 достигает состояния, соответствующего положениям переключателей, журнал поступает на все входы элемента DD4.1. 1.Этот элемент включается и устанавливает триггер на элементах DD4.2 и DD4.3 в состояние, при котором на выходе элемента DD4.3 появляется журнал. 1, разряжены счетчики DD1 — DD3 в исходное состояние (рис. 192). В результате при выпуске элемента DD4.1 также появляется лог. 1 И следующий входной импульс отрицательной полярности устанавливает триггер DD4.2, DD4.3 в исходное состояние, сигнал сброса с входов R микросхемы DD1 — DD3 снимается и счетчик продолжает счет.
Спусковой механизм по элементам DD4.2 и DD4.3 обеспечивает сброс всех микросхем DD1 — DD3 при достижении счетчиком нужного состояния. При его отсутствии и больших порогах рассеяния микросхемы

DD1 — DD3 на входах R возможен случай, когда одна из микросхем DD1 — DD3 установлена в 0 и снимает сигнал сброса с других входов микросхемы раньше, чем сброс сигнал достигает порога их переключения. Однако такой случай маловероятен, и обычно можно обойтись без триггера, точнее, без DD4.2 элемент.

Для получения коэффициента пересчета менее 10 для микрочипа К561И8 и менее 8 для К561И99 можно подключить выход дезинтектора с номером, соответствующим необходимому коэффициенту пересчета, напрямую со входом R микросхемы, например, как показано на Рис. 193 (а) для коэффициента пересчета 6. Временный

Схема работы этого делителя показана на Рис. 193 (6). Сигнал передачи может быть удален с выхода r только в том случае, если коэффициент пересчета равен 6 или больше для K561I8 и 5 или больше для K561I9.Для любого коэффициента сигнал передачи может быть удален с выхода декодера с номером, на единицу меньшего коэффициента пересчета.
Индикацию состояния счетчиков счетчиков К176И8 и К561И8 удобно производить на газоразрядных индикаторах, согласовав их с помощью ключей на высоковольтных транзисторах NPN, например серии П307 — П309, КТ604, СТ605 или сборок К166Т1. (Рис.194).

Микросхемы K561Y10 и CR1561I10 (рис.195) содержат два отдельных четырехразрядных двоичных счетчика, каждый из которых имеет входы CP, CN, R. Установка триггеров счетчиков в начальное состояние происходит, когда журнал применяется к журналу r. 1. Логика работы входов CP и CN отличная от работы аналогичных микросхем К561И8 и микросхем К561И99. Триггеры микросхемы К561Ис и триггеры CR561I10 срабатывают по затуханию импульсов положительной полярности на входе КП с лог. 0 на входе CN (для K561I8 и K561I99 на входе CN должен быть лог.1) Возможны импульсы отрицательной полярности на входе CN, при этом Log 1 (для K561I8 и K561I9 для K561I8 и K561I9 — log 0) должен быть введен. Таким образом, входы CP и CN в микросхемах K561I10 и CR1561I10 объединены согласно элементной схеме, а в K561I8 и K561I9 — или.
Временная диаграмма работы одного счетчика микросхемы свинца-Дена на рис. 196. При составлении микросхем в многоразрядный счет с последовательной передачей выходы 8 предыдущих счетчиков подключаются к входам далее CP, и бревно подается на входы CN.0 (рис.197). Если необходимо обеспечить параллельную передачу, следующие элементы and or or-no. На рис. 198 показана схема параллельного преобразования. Набор счетного импульса на входе счетчика CR DD2.2 через элемент DD1.2 допускается при состоянии 1111 счетчика DD2.1, когда он находится на выходе элемента DD3.1 log. 0. Аналогично прохождение счетного импульса на вход CP DD4.1 возможно только при состоянии 111 счетчиков DD2.1 и DD2.2 и т. Д. Назначение DD1.1 элемент такой же, как DD1.1 на рис. 189, и его можно исключить при тех же условиях. Максимальная частота входных импульсов для обоих вариантов счетчиков одинакова, но в счетчике с параллельной передачей переключение всех выходных сигналов происходит одновременно.
Из одной микросхемы счетчика можно построить делители частоты с коэффициентом деления от 2 до 16. Для примера на рис. 199 приведена схема коэффициента с коэффициентом пересчета 10 для получения коэффициентов пересчета -, 5, 6, 9, 12, можно использовать ту же схему, что и при соответствующем выборе выходов измерителя для подключения ко входам DD2.1 для получения коэффициентов пересчета 7, 11, 13, L4 Элемент DD2.1 должен иметь три входа, для коэффициента 15 — четыре входа.

Микросхема К561ИА11 — двоичный четырехразрядный реверсивный счетчик с возможностью параллельной записи информации (рис. 200). Микросхема имеет четыре информационных выхода 1, 2, 4.8, передающих передачу Р, и следующие входы: вход передачи ПИ, вход установки начального состояния R, вход подачи счетных импульсов с, вход счета счета U, входы для отправки информации с параллельной записью DL — D8, вводимой С.параллельно.
Вход R имеет приоритет над другими входами: если он зарегистрирован на нем. 1, на выходах 1, 2, 4, 8 будет лог.0 независимо от состояния

других входов. Если на входе r лог. 0 приоритет имеет вход S. При отправке журнала. 1 Асинхронная запись информации со входов D1 -D8 происходит в триггерах счетчика.
Если на входах R, S, PI лог. 0, работа микросхем в счетном режиме разрешена. Если на входе u лог.1, при каждом спаде входного импульса отрицательной полярности, поступающего на вход C, состояние счетчика будет увеличиваться на единицу. С журналом. 0 На входе U Счетчик переключает
В режиме вычитания — при каждом спаде импульса отрицательной полярности на входе состояние счетчика уменьшается на единицу. Если вы отправляете журнал на вход передачи PI. 1, режим подсчета запрещен.
На выходе передачи r log. 0, если на входе в PI log. 0 И все триггеры счетчиков находятся в состоянии 1 при увеличении счета или в состоянии 0 при неработающем счете.
Чтобы подключить микросхемы к последовательному счетчику передачи, вы должны объединить все входы с, выходы микросхем подключены к следующим входам следующих, и журнал должен представлять журнал на входе PI. 0 (рис.201). Выходные сигналы всех микросхем счетчика изменяются одновременно, однако максимальная частота счетчика меньше, чем у отдельной микросхемы из-за накопления задержек в схеме передачи. Чтобы обеспечить максимальную рабочую частоту многоразрядного счетчика, необходимо обеспечить параллельную передачу, для чего необходимо подать лог на входы ИП всех микросхем.Да, и сигналы на входы с микросхем подавать через дополнительные элементы или, как показано на рис. 202. В этом случае прохождение счетного импульса на входы с микросхемами будет разрешено только тогда, когда на выходах детали всех предыдущих чипов журнала. 0,

Причем время задержки этого разрешения после одновременного ответа чипа не зависит от количества разрядов счетчика.
Особенности построения микросхемы К561И1И11 требуют, чтобы входной сигнал направления на входе U возникал в паузе между счетными импульсами на входе С, то есть при лог.1 На этом входе или по снижению пульса.
Микросхема К176ИА12 предназначена для использования в электронных часах (рис. 203). В его состав входит кварц G G с внешним кварцевым резонатором на частоту 32768 Гц и два делителя частоты: ST2 на 32768 и ST60 на 60. При подключении к микросхеме кварцевого резонатора согласно рис. 203 (b) он обеспечивает частоты 32768, 1024, 128, 2, 1, 1/60 Гц. На выходах микросхемы Т1 — Т4 формируются импульсы частотой 128 Гц, колодец их равен 4, они сдвинуты на четверть периода.Эти импульсы предназначены для переключения выражения индикатора часов при динамической индикации. На счетчик-счетчик поступают импульсы с частотой 1/60 Гц, импульсы с частотой 1 Гц могут использоваться для подачи на второй счетчик и для обеспечения мигания точки отрыва импульсы с частотой 2 Hz можно использовать для установки показаний часов. Частота 1024 Гц предназначена для звукового сигнала тревоги и наблюдения за разрядами счетчиков с динамическим отображением, регулируется выходная частота 32768 Гц.Соотношения фаз колебаний разной частоты относительно момента снятия сигнала сброса показаны на рис. 204, временные масштабы различных диаграмм на этом шаблоне различны. При использовании

импульсов с выходов Т1 — Т4 для других целей следует обращать внимание на наличие коротких ложных импульсов на этих выходах.
Особенность микросхемы в том, что первое спад на выходе минутных импульсов М появляется через 59 ° С. После снятия установочного сигнала 0 со входа R.Вызывает кнопку при запуске часов, кнопка генерирует сигнал установки 0, через одну секунду после шестого сигнала калибровки времени. Фронты и декали Сигналы на выходе y m синхронны с затуханиями импульсов отрицательной полярности на входе C.
Сопротивление резистора R1 может иметь такое же значение, как и для микросхемы K176IA5. Конденсатор C2 служит для точной настройки частоты, C- для грубой. В большинстве случаев конденсатор С4 можно исключить.

Микросхема К176ИА13 предназначена для построения электронных часов с будильником.Он содержит счетчики минут и часов, регистр памяти будильника, цепочку сравнения и звуковой сигнал, схему динамической выдачи чисел для подачи на индикаторы. Обычно микросхема К176ИА13 используется совместно с К176ИА12. Стандартное подключение этих микросхем показано на рис. 205. Основными выходными сигналами схемы на рис. 205 являются импульсы Т1 — Т4 и числовые коды на выходах 1, 2, 4, 8. В моменты, когда на выходе Журнал T1. 1, на выходах 1,2,4,8 присутствует кодовое количество единиц минут при лог.1 На выходе Т2 — код количества десятков минут и т. Д. На выходе S — импульсы с частотой 1 Гц для зажигания точки отрыва. Выходные импульсы с служат для включения записи кода номеров в регистр микросхемы C176ID2 или K176IID, обычно используются вместе с K176I12 и K176IA13, импульс на выходе на выход можно использовать для очистки индикаторов при корректировке показаний часов. Индексация индикаторов необходима, так как в момент коррекции происходит остановка динамической индикации и при отсутствии гашения горит только один разряд с крупнозернистой яркостью.
На выходе ТГ — выход тревоги. Использование выходов S, K, HS не требуется. Журнал подачи. 0 Вход V-чипа переводит его выходы 1, 2, 4, 8 и c в состояние высокого нажатия.
При подаче питания на микросхемы счетчика часов минуты и нули автоматически записываются в регистр памяти сигналов тревоги. Для ввода в счетчик минут начального показания необходимо нажать

Кнопка SB1, показания счетчика начнут изменяться с частотой 2 Гц от 00 до 59 и затем снова 00, в момент перехода с 59 до 00 показания счетчика моточасов увеличатся на единицу.Показания счетчика часов также будут меняться с частотой 2 Гц от 00 до 23 и снова 00, если нажать кнопку SB2. Если вы нажмете кнопку SB3, на индикаторах появится время начала сигнала будильника. При одновременном нажатии кнопок SB1 и SB3 точки разряда за минуту включения будильника будут меняться от 00 до 59 и снова 00, но перехода в разряд не происходит. При нажатии на кнопки SB2 и SB3 разряд времени будильника изменится, при переходе из состояния 23 в 00 разрядятся показания.Вы можете нажать сразу три кнопки, в этом случае будут изменены показания как разряда минут, так и часов.
Кнопка SB4 используется для запуска часов и коррекции хода во время работы. Если вы нажмете кнопку SB4 и отпустите ее через одну секунду после шестого сигнала калибровки времени, будут установлены правильные показания и точная фаза счетчика минут. Теперь вы можете выставить показания счетчика часов, нажав кнопку SB2, при этом ход счетчика не будет нарушен.Если показания счетчика находятся в пределах 00 … 39, показания счетчика часов при нажатии и отпускании кнопки SB4 не изменятся. Если показания минутного счетчика находятся в пределах 40 … 59, после отпускания кнопки SB4 показания счетчика часов увеличиваются на единицу. Таким образом, чтобы скорректировать ход часов, независимо от того, опоздали часы или поторопились, достаточно нажать кнопку SB4 и отпустить ее через секунду после шестого сигнала калибровки времени.
Стандартная схема включения питания кнопок установки времени имеет тот недостаток, что при случайном нажатии кнопок SB1 или SB2 происходит сбой показаний часов.Если в размере рис. 205 добавить один диод и одну кнопку (рис. 206), то показания часов можно будет изменить, только нажав сразу две кнопки — кнопку SB5 («Установка

ка») и SB1. или кнопку SB2, что гораздо менее вероятно сделано случайно.
Если показания часов и время включения сигнала тревоги не совпадают, на выходе HS микросхемы K176IA13 лог. 0. По совпадению, совпадения на выходе HS появляются с положительной полярностью с частотой 128 Гц и длительностью 488 мкс (диета 16).Когда они передаются через ретранслятор эмиттера на любой эмиттер, сигнал напоминает звук обычного механического будильника. Сигнал транс-струнный, когда показания часов и будильника перестают совпадать.
Схема согласования микросхемы CC176i12 и K176IA1313 с индикаторами зависит от их типа. Например, на рис. 207 В зависимости от схемы подключения полупроводниковых семипозиционных индикаторов с общим анодом. Как катодный (VT12 — VT18), так и анодный (VT6, VT7, VT9, VT10) ключи выполнены по схемам эмиттерных повторителей.Резисторами R4 — R10 определяется импульсный ток через отрезки индикаторов.
Указано на рис. 207 Сопротивление резисторов R4 -R10 обеспечивает импульсный ток через сегмент около 36 мА, что соответствует среднему току 9м. При таком токе индикаторы AL305A, ALS321B, ALS324B и другие имеют достаточно яркий ориентир. Максимальный коллекторный ток транзисторов VT12 — VT18 соответствует току одного сегмента 36 мА и поэтому здесь можно использовать практически любые маломощные транзисторы П-Н-П с разрядностью коллектора 36 мА и более.
Импульсные токи транзисторов анодных ключей могут достигать 7 x 36-252 мА, поэтому транзисторы, обеспечивающие указанный ток, могут использоваться в качестве анодных ключей, с коэффициентом передачи базового тока h31E не менее 120 (серия CT317, КТ503, КТ815).

Если нельзя подобрать транзисторы с таким коэффициентом, можно использовать составные транзисторы (CT315 + KT503 или KT315 + KT502). Транзистор VT8 представляет собой любую маломощную структуру N-P-N.
Транзисторы VT5 и VT11 — Эмиттерные повторители для подключения излучателя звукового сигнала будильника на 1 штуку, к которым могут быть применены любые телефоны, в том числе малогабаритные от слуховых аппаратов, любые динамические головки, включаемые через выходной трансформатор от любого радиоприемника.Подбором емкости конденсатора С1 можно добиться по необходимой громкости звукового сигнала, также можно установить переменный резистор 200 … 680 Ом, включая его потенциометр между С1 и 1. Переключатель SA6 служит для отключения сигнал тревоги.
Если используются общие катодные индикаторы, то эмиттерные повторители, подключенные к выходам микросхемы DD3, должны быть выполнены на транзисторах N-P-N (серия CT315 и другие серии), а вход S DD3 подключен к общему проводу.Для подачи импульсов на катоды. Индикаторы должны собирать ключи на транзисторах N-P-N по схеме с общим эмиттером. Их базы следует подключить к выходам Т1 — Т4 микросхемы DD1 через резисторы 3.3 ком. Требования к транзисторам такие же, как и к транзисторам анодных ключей в случае индикаторов с общим анодом.
Индикация возможна и с люминесцентными индикаторами. В этом случае необходима подача импульсов Т1 — Т4 на сеточные индикаторы и подключение интегрированных объектов индикаторов через одноименную микросхему К176ИМ2 или К176ИД на выходы 1, 2, 4, 8 микросхемы. K176IA13.
Схема подачи импульсов на индикаторных сетках представлена на рис. 208. Сетки С1, С2, С4, С5 — соответственно сетка знакомства единиц и десятков минут, единиц и десятков часов, С- сетка разделения точка. Индикаторы Аноды должны быть подключены к выходам микросхемы K176IID, подключенной к DD2 согласно включению DD3 на рис. 207 с помощью клавиш, подобных нажатию клавиш. 178 (б), 179,180, ввод микросхемы К176ИМ2 должен быть подан. один.
Возможно использование микросхемы К176-без ключа, ее вход должен быть подключен к общему проводу.В любом случае аноды и сетчатые индикаторы должны быть через резисторы 22 … 100 кОм подключены к источнику отрицательного напряжения, которое по абсолютной величине от 5 … 10 до более отрицательного напряжения, которое суммировалось до катоды индикаторов. На схеме. 208 Это резисторы R8 — R12 и напряжение -27 В.

Перенос импульсов Т1 — Т4 на сетку индикаторов удобно осуществлять с помощью микросхемы К161КН2, подавая на нее напряжение питания согласно рис.180.
В качестве индикаторов могут использоваться любые одинарные вакуумные люминесцентные индикаторы, а также плоские четырехместные индикаторы с разделительными точками ИВЛ1 — 7/5 и ИВЛ2 — 7/5, специально разработанные для часов. В качестве схемы DD4 рис. 208 можно использовать любые инвертирующие логические элементы с комбинированными входами.
На рис. 209 приведена схема согласования с газоразрядными индикаторами. Анодные ключи могут быть выполнены на транзисторах серии КТ604 или СТ605, а также на транзисторах сборки К166Т1.
Неоновая лампа HG5 служит для обозначения точки разделения. Индикаторные катодные затравки следует объединить и подключить к выходам декодера DD7. Для упрощения схемы можно исключить инвертор DD4, обеспечивающий срабатывание индикаторов в момент нажатия кнопки коррекции.
Возможность перевода выходов микросхемы K176IA13 в высокоимпедансное состояние позволяет построить часы с двумя показаниями (например, MSK и GMT) и двумя сигналами тревоги, один из которых может использоваться для включения любого устройства, другой для выключения (рис.210).
Входы основного DD2 и дополнительной микросхемы DD2 K176IA13 соединены между собой и с другими элементами согласно рис. 205 (можно опираться на рис. 206), за исключением входов P и V. На верхней схеме положение переключателя SA1

Установки с кнопок SB1 — SB3 могут войти на вход микросхемы DD2, в внизу — на DD2. Поток сигналов на микросхеме DD3 управляется секцией переключателя SA1.2. В верхнем положении горох за доплату sa1 log.1 поступает на вход V микросхемы DD2 и сигналы с выходов DD2. В нижнем положении переключатель лаг. 1 На входе V микросхемы DD2 разрешена передача сигналов с ее выходов.
В результате, в верхнем положении переключателя SA1 вы можете контролировать первые часы и будильник и отображать их состояние в нижней секунде.
Срабатывание первого будильника включает триггер DD4.1, DD4.2, появляется лог на выходе DD4.2. 1, который можно использовать для включения любого устройства, срабатывание второй сигнализации закрывает это устройство.Кнопки SB5 и SB6 также можно использовать для его включения и выключения.
При использовании двух микросхем K176IA13 Сигнал сброса на вход R микросхемы DD1 должен сниматься непосредственно с кнопки SB4. В этом случае происходит коррекция показаний, как показано на рис. 205 Подключение, но блокировка SB4 «Корр.» Кнопка

Нажатие кнопки SB3 «Бутон.» (Рис. 205), существующей в стандартной версии, не встречается. При одновременном нажатии кнопок SB3 и SB4 в часах с двумя микросхемами K176IA13 показания не работают, но не по ходу часов.Правильные показания восстанавливаются, если повторно нажать кнопку SB4 при отпускании SB3.
Микросхема К561ИА14 — двоичная и двухзначная десятичная четырехзначная оценка-цыпленок (рис. 211). Его отличие от микросхемы К561И1И11 заключается в замене записи R на вход in — вход переключения модуля счета. С журналом. 1 На входе в микросхему К561II14 бинарный счет выдает, как и К561И11, с логом. 0 На входе — двоично-десятичный. Назначение остальных входов, режимы работы и правила включения у этой микросхемы такие же, как у К561И11.
Микросхема Ca561Is15 — делитель частоты с переключаемым коэффициентом деления (рис. 212). Микросхема имеет четыре входа управления KL, K2, K-, L, для подачи тактовых импульсов, шестнадцать входов для установки коэффициента деления 1-8000 и один выход.

Микросхема позволяет иметь несколько вариантов настройки коэффициента деления, его диапазон колеблется от 3 до 21327. Друг будет считаться самым простым и удобным вариантом, для которого, однако, максимально возможный коэффициент деления составляет 16659.Для этого варианта необходимо постоянно применять Журнал. 0.
Вход K2 используется для установки начального состояния счетчика, которое возникает в трех периодах входных импульсов, когда журнал применяется к входу. 0. После подачи бревна. 1 На входе К2 начинается работа счетчика в режиме частотного деления. Коэффициент частотного деления при отправке журнала. 0 На входах L и K1 10 000 и не зависит от сигналов, подаваемых на входы 1-8000. Если входы L и K1 подают разные входные сигналы (лог.0 и log 1 или log. 1 и log 0) коэффициент деления частоты входных импульсов определяется двоично-десятичным кодом, подаваемым на входы 1-8000. Например, на рис. 213 Временная диаграмма микросхемы показана в режиме деления на 5, для обеспечения которого необходимо подать журнал на входы 1 и 4. 1, входы 2, 8-8000 — лог. 0 (K1 не равно l).

Длительность выходных импульсов положительной полярности равна периоду входного импульса, фронты и спады выходных импульсов совпадают с затуханиями входных импульсов отрицательной полярности.
Как видно из временной диаграммы, первый импульс на выходе микросхемы появляется на затухании входного импульса с номером, приходящимся на единицу большого коэффициента деления.
При отправке журнала. 1 На входах L и K1 выполняется единый учет. При подаче на вход К2 лог. 0 На выходе микросхемы появляется лог. 0. Длительность начального установочного импульса на входе К2 должна быть, как и в режиме частотного разделения, не менее трех периодов входных импульсов.После окончания на входе начальный установочный импульс начнет учет, который будет происходить по спаду входных импульсов отрицательной полярности. После окончания импульса с номером, единица большим кодом, установленным на входах 1-8000, лог. 0 Вывод изменится в журнале. 1, после чего не будет изменен (рис. 213, К1 — Л — 1). Для следующего запуска необходимо ввести начальный установочный импульс для входа в K2.
Данный режим микросхемы аналогичен работе ожидающего мультивибратора с установленной длительностью цифрового импульса, следует только помнить, что длительность входного импульса включает в себя длительность начального установочного импульса и, кроме того, другой период входных импульсов. .
Если после окончания формирования выходного сигнала в режиме единой учетной записи ввести К1 для подачи журнала. 0 микросхема переключится в режим деления входной частоты, а фаза выходного импульса будет определяться начальным установочным импульсом, поданным ранее в режиме единого счета. Как упоминалось выше, микросхема может обеспечить фиксированный коэффициент деления частоты, равный 10 000, если входные данные журнала подаются в журнал. 0. Однако после начального установочного импульса, подаваемого на вход К2, после входа появляется первый выходной импульс с импульсом с номером на единицу большого кода, установленного на входах 1-8000.Все последующие выходные импульсы появятся через 10 000 периодов входных импульсов после начала предыдущего.
На входах 1-8 допустимые комбинации входных сигналов должны соответствовать двоичному эквиваленту десятичных чисел от 0 до 9. На входах 10-8000 разрешены произвольные комбинации, то есть можно подавать числа от 0 до 15 каждую декаду. В результате максимально возможный коэффициент деления будет:
К — 15000 + 1500 + 150 + 9 = 16659.
Микросхема может быть использована в синтезаторах частот, электроинструментах, программируемых реле времени, для формирования точных временных интервалов в различных устройствах.

Микросхема К561ИС16 представляет собой четырнадцатиразрядный двоичный счетчик с последовательной передачей (рис. 214). Микросхемы имеют два входа-входа установки начального состояния R и вход подачи тактовых импульсов S. Установка триггеров счетчика в 0 производится при подаче лога на вход R.1, счет — по спадам импульсов положительной полярности, подаваемых на вход S.
Счетчик не имеет выходов всех разрядов — нет выходов разрядов 21 и 22, поэтому при необходимости иметь сигналы с Для всех разрядов двоичного счетчика следует использовать другой счетчик, работающий синхронно и имеющий выходы 1, 2, 4, 8, например половину микросхемы K561Is (рис. 215).

Коэффициент деления одной микросхемы K561Y16 равен 214 = 16384, при необходимости больший коэффициент отбора можно освободить 213 микросхем для совмещения с входом другой такой же микросхемы или с входом ЦП любой другой микросхемы — прилавок.10 предыдущего, можно уменьшить разряд счетчика для получения недостающих выходов двух цифр второй микросхемы (рис. 216). Подключив вход микросхемы K561Y1I к микросхеме K561I10, можно не только получить недостающие выходы, но и увеличить разряд метра на единицу (рис. 217) и обеспечить коэффициент деления 215 = 32768.
K561Y1I16 Микросхема удобно использовать в делителях частоты с перестроенным коэффициентом деления по схеме, подобной рис.3, следует использовать схему. 215 или 59, с коэффициентом более 16384 — схема рис. 216.
Для перевода числа в двоичную форму его необходимо разделить на 2, остаток (0 или 1) записать. Полученный результат снова делится на 2, остаток записывается и так до тех пор, пока после деления не останется ноль. Первый остаток — младший разряд двоичной формы числа, последний — старший.
Микросхема К176ИА17 — Календарь. Он содержит счетчики дней недели, числа месяца и месяцев.Счетчик чисел считает от 1 до 29, 30 или 31 в зависимости от месяца. День недели — от 1 до 7, счет месяцев — от 1 до 12. Схема микросхемы К176ИА на микросхему К176ИА 13 часов представлена на рис. 219. На выводах 1-8 микросхемы DD2 расположены поочередно. цифры и коды месяцев аналогичны часам и минутам на выходах

Микросхемы K176IA13. Подключение индикаторов к указанной молодежной микросхеме К176ИА17 выполнено аналогично им для подключения к выходам микросхемы К176ИА с использованием записывающих импульсов с выхода микросхемы К176ИА13.
На выходах A, B, с постоянно присутствующим кодом 1-2-4 порядкового номера дня недели. Его можно применить к микросхеме К176ИМ2 или К176ИД, а затем и на любом семисегментном индикаторе, в результате чего на нем будет отображаться номер недели. Однако более интересна возможность вывода двухбуквенного обозначения дня недели на цифровые индикаторы ИВ-4 или ИВ-17, для чего необходимо сделать специальный преобразователь кодов.
Установка числа, месяца и дня недели производится аналогично установке показаний в микросхеме К176II13. При нажатии на кнопку SB1 устанавливается номер, кнопка SB2 — месяц, при свертывании SB3 и SB1 — день недели. Для уменьшения общего

Номера кнопок в часах с календарем можно использовать схемы SB1 -SB3, SB5. 206 Для настройки индикаторов календаря переключение их общей точки на тумблер с входа микросхемы K176IA13 на вход P микросхемы K176IA17.Для каждой из этих микросхем схема R1C1 должна быть аналогична схеме. 210.
Журнал кормов. 0 Вход микросхемы переводит его выходы 1-8 в состояние с высоким импедансом. Это свойство микросхемы позволяет относительно легко организовать поочередную выдачу часов и календаря на один четырехзначный индикатор (кроме дня недели). Схема
Подключение микросхемы K176ID2 (ID-3) к микросхемам IE13 и IE17 для обеспечения указанного режима показано на рис. 220, составные схемы микроскопа K176IA13, Ye17 и Ye12 друг с другом не показаны.В верхней схеме положения переключателя SA1 («часы») выходы 1-8 микросхемы DD3 находятся в состоянии high imaging, выходные сигналы микросхемы DD2 через резисторы R4 — R7 поступают на входы DD4. входы микросхемы, состояние микросхемы DD2 — отображаются часы и минуты. В нижнем положении переключателя SA1 («календарь») выходы микросхемы DD3 активируются, и теперь микросхема DD3 определяет входные сигналы микросхемы DD4. Переведите выходы микросхемы DD2 в состояние высокого уровня, как это сделано в схеме

Рис.210, невозможно, так как он перейдет в высокоимпедансное состояние и будет выводиться с микросхемы DD2, а аналогичный вывод микросхемы DD3 не имеет. На схеме. 220 Реализовано выше с помощью одного набора кнопок для установки показаний часов и календаря. Импульсы от кнопок SB1 — SB3 поступают на вход P микросхемы DD2 или DD3 в зависимости от положения того же переключателя SA1.
Микросхема К176ИА18 (рис. 221) во многом напоминает К176И12. Его основные отличия — исполнение выходов Т1 — Т4 с открытым ложем, что позволяет подключать к этой микросхеме сетки вакуумных люминесцентных индикаторов без согласования ключей.
Для обеспечения надежной фиксации индикаторов на их сетках скважность импульсов Т1 — Т4 в микросхеме К176ИА18 составляет чуть больше четырех и составляет 32/7. При отправке журнала. 1 на входе R микросхемы на выходах Т1 — Т4 лог. 0, поэтому подача специального сигнала пожаротушения на ввод микросхемы К176ИИД2 и К176ИД3 не требуется.
Вакуумные люминесцентные индикаторы зеленого свечения в темноте кажутся значительно ярче, чем на свету, поэтому желательно иметь возможность изменять яркость индикатора.Микросхема К176ИА18 имеет вход Q, питающий бревно. 1 к этому входу можно в 3,5 раза увеличить количество импульсов на выходах Т1 — Т4 и в

За то же время уменьшить яркость свечения индикаторов. Сигнал на вход Q может подаваться либо с переключателя яркости, либо с фоторезистора, второй выход которого подключен к плюсу питания. В этом случае Q в этом случае следует подключить к общему проводу через резистор 100 КОМ … 1 МОм, который необходимо выбрать для получения желаемого порога внешнего освещения, при котором будет происходить автоматическое переключение яркости.
Следует отметить, что при лог. 1 На входе Q (Малая яркость) Не работает установка показаний часов.
Микросхема К176ИА18 имеет специальный генератор звукового сигнала. При подаче импульса положительной полярности на вход ГС на выходе ГС происходит посылка импульсов отрицательной полярности с частотой 2048 Гц и длительностью 2. Длительность пачек — 0,5 с, период повторения 1 с. Выход HS выполнен с открытым прикладом и позволяет подключать эмиттеры с сопротивлением 50 Ом и выше между этим выходом и плюсом питания без репитера эмиттера.Сигнал присутствует на выходе HS до конца очередного минутного импульса на выходе микросхемы.
Следует отметить, что допустимый выходной ток микросхемы К176ИА18 по выходам Т1 — Т4 составляет 12 мА, что значительно превышает ток микросхемы К176ИА12, следовательно, требования к усилению транзисторов в ключах при применении К176ИА18 микросхемы и полупроводниковые индикаторы (рис. 207) существенно менее жесткие h31E> 20. Базовое сопротивление
Резисторы в катодных ключах можно уменьшить до 510 Ом при h31E> 20 или до 1Q0M при h31E> 40.
Микросхемы К176ИА12, К176ИА13, К176ИА17, К176ИБ18 Регулировка напряжения питания такая же, как у микросхем серии К561 — от 3 до 15 В.

Микросхема К561ИА19 представляет собой пятиразрядный сдвигающий регистр с возможностью параллельной записи информации, предназначен для построения счетчиков с программируемым модулем учета (рис. 222). Микросхема имеет пять информационных входов для параллельной записи D1-D5, входную информацию для последовательной записи DO, вход параллельного входа S, вход сброса R, вход для подачи тактовых импульсов и пять обратных выходов 1-5.
Вход R является преобладающим при отправке журнала. 1 Все триггеры микросхемы выставлены на 0, лог появляется на всех выходах. 1 Независимо от сигналов на других входах. При подаче на вход R log. 0, в журнале регистрации. 1 Информация записывается со входов D1 — D5 в триггеры микросхемы, на выходах 1-5 появляется в обратном виде.
При подаче на входы R и S лог. 0 Есть возможность смещения информации в триггерах микросхемы, которая будет происходить при затуханиях импульсов отрицательной полярности, поступающих на вход C.В первом триггере информация будет записана со входа D0.

Если соединить вход DO с одним из выходов 1-5, то можно получить счетчик с коэффициентом пересчета 2, 4, 6, 8, 10. Для примера на рис. 223 Временная диаграмма микросхемы отображается в режиме деления на 6, который организован в случае соединения входа D0 с выходом 3. Если вам нужно получить нечетный коэффициент пересчета 3.5.7 или 9, вы должны использовать двусторонний элемент и , входы которого подключены соответственно к выходам 1 и 2, 2 и 3, 3 и 4.4 и 5, выход на вход DO. Например, на рис. 224 показана схема делителя частоты для 5, на рис. 225 — временная диаграмма его работы.

Следует иметь в виду, что использование микросхемы К561Ис19 невозможно в качестве сдвигового регистра, так как он содержит цепочки коррекции, в результате чего совмещение состояний триггеров, не работающих для режима счета исправляются автоматически. Наличие схем коррекции позволяет

Аналогично использованию микросхем K561Y8 и K561I9 Не подавайте начальный установочный импульс на счетчик, если фаза выходных импульсов не важна.12 = 4096. Имеет два входа — R (для установки нулевого состояния) и с (для подачи тактовых импульсов). С журналом. 1 На входе R счетчик установлен в нулевом состоянии, а с логом. 0 — считает спад положительной полярности на вход от импульсов. Микросхему можно использовать для разделения частоты на коэффициенты, которые являются степенью числа 2. Чтобы построить делители с другим коэффициентом деления, вы можете использовать схему, включающую микросхему K561Y1I (рис. 218).
Микросхема КР1561И21 (рис.227) — синхронный двоичный счетчик с возможностью параллельной записи информации о спаде тактового импульса. Принцип работы микросхемы аналогичен К555У10 (рис. 38).
Разбираемся в принципе работы К176ИА4. В этой статье я хочу рассказать о принципе работы с K176IA4 — незаменимым драйвером семисегментных индикаторов. Предлагаю разобрать его работу на примере этой схемы: не бойтесь — хоть и выглядит массивно, несмотря на это очень просто, используется всего 29 электронных компонентов по принципу работы К176И4: К176И4 — по сути очень простая в понимании микросхема.Это десятичный счетчик с декодером семисегментной индикации. Имеет 3 входа и 9 сигнальных выходов. Номинальное напряжение питания — от 8,55 до 9,45 В. Максимальный ток на один выход — 4 входа это: тактовая линия (4 ножки микросхемы) — она доходит до нее, что заставляет микросхему переключать свои состояния, то есть учитывать выбор общего анода / катода (6 ножек) — подключив эту линию к минусу, мы можем погонять индикатор с общим катодом, к плюсу — с общим сбросом анода (5 ножек) — при подаче лога.1 сбрасывает счетчик на ноль при отправке журнала. 0 — позволяет микросхеме переключать выходы состояний: 7 выходов на семиступенчатый индикатор (1, 8-13 ножки) тактирующий сигнал, разделенный на 4 (3 ножки) — необходим для тактовых цепей, мы не используем тактирующий сигнал, деленный на 10 (2 ножки) — позволяет комбинировать несколько К176ИА4, расширяя диапазон разрядов (можно добавить десятки, сотни и т. Д.) Принцип расчета работает таким образом, что при переключении сигнала на тактовую линию с логом . 0 в журнале.1 Увеличение значения тока происходит по принципу действия данной схемы: Для упрощения восприятия работы этой схемы можно сделать такую последовательность: NE555 выдает прямоугольный импульс K176IA4 под действием импульса увеличивает свое состояние к одному. Его текущее состояние передается на сборку транзисторов ULN2004 для усиления усиленного сигнала. Индикатор отображает текущий статус. Эта схема переключает состояние YE4 один раз в секунду (этот промежуток времени формируется цепочкой RC, состоящей из R1, R2 и C2) NE555 можно спокойно заменить на KR1006V1 C3, вы можете выбрать в диапазоне от 10 до 100 NF, усилитель необходим, так как максимальный ток на выходе IE4 — 4 мА, а номинальный ток большинства светодиодов — 20 мА. Семиступенчатые индикаторы подойдут для любых с общим анодом и номинальным напряжением от 1.От 8 до 2,5В, при токе от 10 до 30мА подключаем 6 ножку микросхемы к минусу питания, но используем индикатор с общим анодом, это связано с тем, что ULN2004 не только усиливает, но и инвертирует микросхему сигнал сбрасывает свое состояние при подаче питания (по схеме C4 и R4) или при нажатии кнопки (S1 и R3). Сброс при подаче питания. Так как в противном случае микросхема не будет нормально работать, резистор перед кнопкой сброса необходим для безопасной работы кнопки — почти все кнопки часов рассчитаны на ток не более 50мА, поэтому резистор надо выбирать из 9В / 50MA = 180 и до 1ку Автор: Arssev1 Взято с http: // cxem.нетто 20 шт. NE555 NE555P NE555N 555 DIP-8. Цена FOB для Справки: US $ 0.99 / Партия
Действие цифрового частотомера основано на измерении количества входных импульсов в течение примерного временного интервала в 1 секунду.
Исследуемый сигнал поступает на вход генератора импульсов, который собран на транзисторе VT1 и элементе DD3.1, который производит электрические колебания прямоугольной формы, соответствующие частоте входного сигнала.
Технические характеристики
Время измерения, Кл — 1
Максимальная измеряемая частота, Гц — 9999
Амплитуда входного сигнала, в — 0,05 … 15
Электропитание, в — 9.
Принципиальная схема
Эти импульсы поступают на электронный ключ DD3.2. На другой ключевой вход (выход 5 DD3.2) от управляющего устройства принимаются импульсы с частотой дискретизации, удерживая клавишу открытой в течение 1 секунды.
В результате на ключевом выходе (выход 4 элемента DD3.2) формируются пучки импульсов, которые поступают на вход счетчика DD4 (выход 4).
Рис. 1. Принципиальная схема цифрового частотомера на микросхемах.
Типовой генератор частоты (рис. 1) собран на микросхеме DD1 и кварцевом резонаторе zQ1.Импульсы от него поступают на управляющее устройство, представляющее собой D-триггер DD2. Триггер делит тактовую частоту на две части.
Фронт входного импульса переводит триггер в единичное состояние. Происходит кратковременный сброс счетчиков DD4 … DD7. Транзистор VT2 принимает сигнал низкого уровня и закрывает его, поэтому индикаторы HL1 … HL4 зацепляются. Допускается работа клавиши DD3.2, и импульсы поступают на вход счетчика.
Другой импульс частоты дискретизации переводит триггер DD2 в нулевое состояние.Клавиша DD3.2 закрывается. Сигнал высокого уровня с выхода 2 микросхемы DD2 открывает транзистор VT2 и включает индикаторы HL1 … HL4, которые отображаются для результата измерения в течение 1 секунды.
Детали
В схеме используется кварц ZQ1 на частоту 32768 Гц. Микросхему К176ТМ2 и К176Л7 можно заменить на К561ТМ2 и К561Л7 соответственно. Вместо К176ИА12 можно применить К176ИА5, с соответствующей корректировкой схемы.
Следующая схема счетчика является простейшим примером использования микросхем К176ИА4, представляющих собой десятичные счетчики с декодером.
На микросхеме создан импульсный генератор для переключения счетчиков. Резистор R1 и конденсатор С1 (в основном резистор) Частота импульсов задается. С такими элементами, как на схеме, частота была получена 1,2 с.
К176ИА4 — Счетчик импульсов с выводом состояния счетчика на семиступенчатый индикатор. Считает импульсы, поступившие на вход из (4-х ног). По затуханию этих импульсов счетчик переключается. На выходе «J» (3 микросхемы) частота в 4 раза меньше тактовой частоты, а на выходе «P» (2 микросхемы) частота в 10 раз меньше тактовой частоты на нем, спад логическая единица возникает, когда состояние счетчика переходит с «9» в «0».Он используется для подключения следующего счетчика высшей категории. Вход R служит для сброса счетчиков, происходит при появлении на нем логической единицы. Следует отметить, что если эта запись висит в воздухе, то связи ни с чем нет, микросхема часто там блок воспринимает, а счет не производит. Во избежание этого необходимо подтянуть его к земле, подключив на общий минус через резистор 100 — 300 Ом, или напрямую, если не планируется использовать функцию нуля.Вход S предназначен для переключения режимов микросхемы с разными показателями. Если к этому выводу подключено + питание, микросхема переходит в режим работы с индикатором с общим анодом, если C — питание находится в режиме индикатора с общим катодом. Выходы 1, 8 — 13 служат для подключения индикатора.
IC1 учитывает импульсы генератора, поступившие на его вход 4, при переключении его с 9 на 0 на выходе 2 логическая единица уменьшается, а IC2 переключается на 1 значение вверх.
Клавиша S1 управляет питанием, S2 сбрасывает счетчики (вместо этого я использовал зародыш и магнит).
Для индикатора требуется семисегментный двусторонний (или два семисегментных индикатора). Если индикатор с общим катодом (минус), то ножки 6 микросхемы К176ИА4 следует соединить с массой, а если с общим анодом (плюс), то с плюсовым источником питания. На схеме изображен общий анод.
Еще цитирую печатную плату. На нем не сдох сам индикатор, так как они очень сильно различаются.Поэтому читателю придется уточнить плату за сам индикатор. Также обращаю внимание на то, что на плате 6 футов микросхемы подключаются по C + power, если у вас есть индикатор с общим «минусом», то вам нужно подключить их к питанию.
Перечень деталей:
микросхема К176Л5 — 1 шт .;
Микросхема
К176ИА4 — 2 штуки;
резистор 1 МОм;
Резистор
220 Ом;
конденсатор 220 НФ.
Вот и все, схема в принципе не требует настройки.
Перечень радиоэлементов
На последнем занятии мы познакомились с микросхемой К561И8, содержащей десятичный счетчик и десятичный десятичный разряд, а также с микросхемой К176ИИД, содержащей декодер, рассчитанный на работу с семью индикаторами. Существуют микросхемы К176 и К176ИА4, содержащие счетчик и декодер, рассчитанные на работу с индикатором семерки.
У микросхем одинаковые соединения и корпуса (показаны на рис. 1A и 1B на примере микросхемы K176IA), разница в том, что K176 соответствует 6, а K176I4 — 10.Микросхемы предназначены для электронных часов, поэтому K176 сообщает, например, 6, если вам нужно учитывать десятки минут или секунд. Кроме того, обе микросхемы имеют дополнительный вывод (вывод 3). В микросхеме К176II4 единица появляется на этом выходе в момент, когда ее счетчик переходит в состояние «4». А в микросхеме k176 на этом выходе появляется один в тот момент, когда счетчик занимает до 2. Таким образом, наличие этих выводов дает возможность построить счетчик часов, считая до 24.
Рассмотрим микросхему K176IA4 (рис. 1A и 1B). На вход «С» (выход 4) подаются импульсы, которые микросхема должна считать и отобразить их количество в семикратной форме на цифровом индикаторе. Вход «R» (выход 5) служит для принудительной установки счетчика микросхемы в ноль. Когда к нему применяется логическая единица, счетчик переходит в нулевое состояние, а на индикаторе, подключенном к рендерингу оборудования чипа, отображается цифра «0», выраженная в семисегментной форме (см. Урок No.9). Счетчик микросхемы имеет передачу «П» (вывод 2). 10 на этом выходе микросхема считает логической единицей. Как только микросхема достигает 10 (на ее входе десятый импульс), она автоматически возвращается в нулевое состояние, и в этот момент (между спадом 9-го импульса и фронтом 10-го) на выходе « р »на выходе формируется отрицательный импульс (нулевой дифференциал). Наличие этого выхода «P» позволяет использовать микросхему в качестве делителя частоты на 10, поскольку частота импульсов на этом выходе будет в 10 раз ниже, чем частота импульсов, поступающих на вход «C» (каждые 10 импульсов при вход «С» — на выходе «П» — один импульс).Но основная цель этого выхода («П») — организация мерного счетчика.
Другой вход — «s» (выход 6), он нужен для выбора типа индикатора, с которым будет работать микросхема. Если это светодиодный индикатор с общим катодом (см. Урок № 9), то для работы с ним на этот вход нужно подать логический ноль. Если индикатор с общим анодом — представить единицу.
Выходы «A-G» используются для управления сегментами светодиодного индикатора, они подключены к соответствующим входам семиконтактного индикатора.
Микросхема мез К176 работает так же, как К176ИА4, но учитывает только 6, а на ее выходе 3 появляется одна, когда счетчик принимает до 2. В остальном микросхема не отличается от К176.
Для исследования микросхемы К176ИА4 собирают схему, показанную на рисунке 2. На микросхеме Д1 (К561Л5 или К176Л5) построен формирователь импульсов. После каждого нажатия и отпускания кнопки S1 на ее выходе (на выходе 3 d1.1) формируется один импульс. Эти импульсы поступают на вход «с» микросхемы D2 — К176И4.Кнопка S2 служит для подачи единичного логического уровня на вход «R» D2 для перевода, таким образом, счетчика микросхемы в нулевое положение.
Светодиодный индикатор h2 подключен к выходам микросхемы A-G. В этом случае используется индикатор с общим анодом, поэтому для зажигания его сегментов на соответствующих выходах D2 должны быть нулями. Для перевода микросхемы D2 в режим работы с такими индикаторами на ее вход S (выход 6) подается питание.
С помощью вольтметра Р1 (тестер, мультиметр включен в режим измерения напряжения) можно наблюдать изменение логических уровней при переходе передачи (вывод 2) и на выходе «4» (вывод 3). .
Установите микросхему D2 в нулевое состояние (нажмите и отпустите S2). Индикатор h2 покажет цифру «О». Затем, нажав кнопку S1, проследите за работой счетчика от «0 до« 9 », и при следующем нажатии снова перейдет к« 0 ». Затем установите диаграмму прибора на выход 3 d2 и нажмите S1. Сначала , при этом на счету идет от нуля до трех до трех. Этот выход будет нулевым, но с появлением числа «4» — на этом выходе будет блок (устройство R1 покажет напряжение, близкое к напряжению питания).
Попробуйте соединить выводы 3 и 5 микросхемы D2 отрезком монтажного провода (на схеме изображен штрих-код). Теперь счетчик, достигший нуля, будет принимать только «4». То есть показатели индикатора будут такими — «0», «1», «2», «3» и еще раз «0» и далее по кругу. Вывод 3 позволяет ограничить счет фишки до четырех.
Установите датчик прибора P1 на выход 2 d2. Все время прибор будет показывать единицу, но после 9-го импульса в момент получения 10-го импульса и перехода в ноль уровень упадет до нуля, а затем, после десятого, снова станет одинокий.Используя этот выход (выход P), вы можете организовать многоразрядный счетчик.
На рисунке 3 представлена схема двухразрядного счетчика, построенного на двух микросхемах К176ИА4. Импульсы на вход этого счетчика поступают от выхода мультивибратора на элементах D1.1 и D1.2 микросхемы К561Л5 (или К176Л5).
Счетчик на D2 считает единицы импульсов, и после каждых десяти импульсов, поступивших на его вход «с», на его выходе «P» появляется один импульс. Второй счетчик — D3 считает эти импульсы (поступающие с выхода «p» счетчика D2), а его индикатор показывает десятки импульсов, поступивших на вход D2 с выхода мультивибратора.
Таким образом, этот двузначный счетчик считает от «00» до «99» и с приходом сотого импульса обнуляется.
Если нам нужен этот двузначный счетчик на and39 «(обнуляемый с получением 40-го импульса), нужно вывести 3- d3 с помощью отрезка монтажного провода для соединения с соединенными вместе выводами 5 обоих счетчиков. Теперь, когда закончится третья палатка входных импульсов, блок с выхода 3 -D3 перейдет на «R» входы обоих счетчиков и обнулит их.
Для изучения микросхемы мехов К176 соберем схему, показанную на рисунке 4.
Схема такая же, как на рисунке 2. Разница в том, что микросхема будет считать от «примерно» до «5», а при поступлении 6-го импульса до нулевого состояния. На выходе 3 появится единица при входе на второй импульсный вход. Импульс передачи на выходе 2 появится с приходом 6-го входного импульса. Пока что считает до 5 на выходе 2 — единица, с приходом 6-го импульса в момент перехода в ноль — логический ноль.
Используя две микросхемы К176 и К176ИА4, можно построить счетчик по аналогии с электронными часами для отсчета секунд или минут, то есть счетчик считает до 60. На рисунке 5 представлена схема такого счетчика.
Схема такая же, как на рисунке 3, но разница в том, что в качестве микросхемы D3 вместе с K176I4 используется K176. И эта микросхема считает до 6, тогда количество десятков будет 6. Счетчик будет считать от «00» до «59», а с приходом 60-го импульса уйти в ноль.Если сопротивление резистора R1 выбрано таким, чтобы импульсы на выходе D1.2 следовали с периодом в одну секунду, можно получить секундомер, который работает до одной минуты.
С помощью этих микросхем легко построить электронные часы.
Это будет наше следующее занятие.
Журнал Radio Constructor 2000
Дополнительно
Кейс: ДИП-14
Микросхема К176ИА4 Представляет собой счетчик модуля 10 с декодером для вывода информации на индикатор семерки.Микросхема К176ИА4 была разработана специально для работы в схемах электронных часов.
Учет происходит по затуханию импульсов положительной полярности на тактовом входе С. Подача лога. «1» на входе R переводит триггеры счетчика в нулевое состояние. Вход S контролирует «полярность» сигналов на выходах сегментов — это позволяет использовать индексы как с общим анодом, так и с общим катодом.
На выходе 2 выдается последовательность импульсов с частотой F / 10, на выходе 3 — f / 4.
Аналог: CD4026B.
Легенда K176IA44:
Назначение выводов К176ИА4:
Несмотря на то, что серия K176 относится к устаревшей CMOS-серии, некоторые микросхемы этой серии, в частности K176IA4, не имеют аналогов в более современных сериях K561 / CR561, поэтому все еще востребовано в отдельных приложениях.
Основные параметры K176II4:
Подключение ЖК-индикатора к K176II4:
Подключение люминесцентного индикатора к К176ИА44:
Схемы подключения светодиодных индикаторов к К176И4:
Обозначение Тип Номинал номер Note Score My notebook
IC1, IC2. Чип 2 В записной книжке
IC3. Микросхема K176L5. 1 В схеме неверно В записной книжке
C1. Конденсатор 0,22 мкФ. 1 В записной книжке
R1 Резистор
1 МОм
1 В записной книжке
R2 Резистор
220 Ом.
1 В записной книжке
7seg1, 7seg2. Светодиодный цифровой индикатор 2 В записной книжке
S1. Переключатель 1
Business & Industrial Sanyo Denki QS1A03AA Сервопривод Сервоприводы и усилители
Бизнес и промышленность Сервопривод Sanyo Denki QS1A03AA Сервоприводы и усилители
Сервопривод Sanyo Denki QS1A03AA, Сервопривод Sanyo Denki QS1A03AA, Бесплатная доставка для многих продуктов, Найдите много новых и подержанных опций и получите лучшие предложения для Sanyo Denki QS1A03A лучшие онлайн-цены на.Сервопривод Sanyo Denki QS1A03AA.
Home
Business & Industrial
Industrial Automation & Motion Controls
Drives & Starters
Drivers & Motor Controls
Servo Drives & Amplifiers
Sanyo Denki QS1A03AA Servo Drive1
Sany Sany
Найдите много отличных новых и подержанных опций и получите лучшие предложения на Сервопривод Sanyo Denki QS1A03AA по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров! Состояние: Использованный: предмет, который использовался ранее.На изделии могут быть некоторые признаки косметического износа, но он полностью исправен и функционирует должным образом. Это может быть напольная модель или возврат магазина, который был использован. См. Список продавца для получения полной информации и описания любых недостатков. См. Все определения условий, Примечания продавца: «Этот элемент снимается с панели машины. Aone хорошее состояние.100% ГАРАНТИЯ ВОЗВРАТА ДЕНЕГ. Для детализации проверьте все фотографии ». .
Сервопривод
Sanyo Denki QS1A03AA

Sanyo Denki QS1A03AA Сервопривод
Бесплатная доставка Ironwear Hard Hat Ratchet Style Замена подвески 4 точки.SINGLE END # 123854 BRAD HARRISON 208000A01F200 MINI CORDSET 8-POLE 16/8 AWG., Warner & Swasey № 4 револьверно-револьверного станка, руководство по техническому обслуживанию, WD, WD45 70224528 Поворотный вал отбора мощности для Allis-Chalmers. Dr Grip Limited Edition «Ghost White» White Grip White Acnt LOOK !! 1 WOW. 270-16.5-RC 16,5 Ом 1/8 Вт 1% металлопленочный резистор Лот из 100 штук, D&D PowerDrive A21.5 или 4L235 V Ремень 1 / 2 x 23,5 дюйма, Vbelt, Microchip, СССР. Лот из 20 шт. K176IE2 = TC5971 IC, STRUTHERS DUNN DUNCO MSD, 12-контактный релейный разъем 27390J, 10 рулонов с 0 по 9 номер Маркер проводов кабеля EC-0 1.5 мм2. ПОДСТАВКА ДЛЯ ШИРОКОЙ ПИЛЫ МАТЕРИАЛ КРЕПЛЕНИЯ Регулируемый кронштейн для скамьи Деревообработка. Саморезы из листового металла с крестообразной головкой и крестообразной головкой из никелированной стали, самонарезающие винты с плоским хвостовиком. Клиновой ремень Thermoid B73, Шестигранная Шестигранная Шайба 100 M3x6 мм для печатной платы Длина корпуса 6 мм с гайками. Компьютерная плата ABB Axis DSQC503A 3HAC18159-1 / 03, НОВАЯ 1 шт. Фотоэлектрический переключатель OMRON E3X-A11 E3XA11, 1 шт. Новый компактный цилиндр FESTO SLS-16-15-PA 170499, Печатная плата WIN PRI PW-13881B, плата линейного энкодера / датчик для Roland XJ-740 / XJ-640/540 Кодировочная лента XC-540, Calculator Calculated Industries 4088 Machinist Calc®Pro 2.2 шт. CM50DY-12H MITSUBISHI MEDIUM POWER ОБЩЕГО ИСПОЛЬЗОВАНИЯ ИЗОЛИРОВАНЫ. HM628512LFP-7 Hitachi, 8-битная высокоскоростная КМОП-матрица, статическое ОЗУ, 3 состояния, выход 5 В, 32 контакта. Алюминиевая распорная втулка Стойка 1/4 круглой 3/4 длины .140 ID 10 шт. Совершенно новый, 1 x 0,023 x 1/2 «HSS-пила для резки ювелиров, 3» x 5 «повторно закрывающийся полиэтиленовый пакет на молнии 1000 Прозрачные повторно закрывающиеся пакеты 2 мил, 50PCS CDRh204R 10uH 100 SMD Power Shielded Inductors 10x10x4mm, 10Pcs IC SST27SF256 70-3C-PG 27SF256 DIP-28. New 3mm Green Flash Flashing Blink Bright Water Clear Bright LED Leds 100pcs, Souriau D38999 / 26MJ35PN Composite Plug Connector NEW Gold Crimp Connector .
Сервопривод Sanyo Denki QS1A03AA
Бесплатная доставка для многих продуктов. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на сервопривод Sanyo Denki QS1A03AA по лучшим онлайн-ценам на.
Инструменты для труб NBR 5 мм ID 8 мм OD Водяной шланг Труба двигателя Топливный газопровод Замена шланга Новый бизнес и промышленность msgtours.com
Мы хотели бы узнать, что для вас важно, когда вы думаете о вашей следующей поездке, поэтому напишите несколько заметок ниже и один из нашей фантастической команды свяжется с вами в ближайшее время.Или отправьте нам электронное письмо [email protected] или позвоните нам по телефону 03333 110335.
NBR 5 мм ID 8 мм OD Водяной шланг Труба двигателя Топливный газопровод Замена шланга Новый
Найдите много отличных новых и подержанных опций и получите лучшие предложения на NBR 5 мм ID 8 мм OD Водяной шланг Труба двигателя Топливный газопровод Замена шланга Новый по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Бренд: Без марочного обозначения ， Длина: ： 1 м (приблизительно) ： MPN: Не применяется ， Внутренний диаметр: ： 5 мм (приблизительно) nts В комплекте: ： 1 * Топливный шланг ， Наружный диаметр: ： 8 мм (прибл. ) ： Цвет: ： Черный (как показано на рисунке) ， UPC: ： Не применяется ，。

NBR 5 мм ID 8 мм OD Водяной шланг Труба двигателя Топливный газопровод Замена шланга Новый
Эластичный пояс с кулиской, Купить TOYOTA Genuine 74271-AC040 Нижняя панель дверного подлокотника: подлокотники — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.с герметичным всасыванием и защитой от ультрафиолета. Новое прецизионное спиральное сверло 61/64 «HSS. Сверло для винта 118 градусов, бумажные карманы, а также прорези для кредитных карт. И высококачественная ткань сочетают в себе любезное шитье, заказывайте сегодня и пока расходные материалы есть, STRZ4479 Original Pulled Sanken Semi Conductor IC STR-Z4479. Это может быть достойный подарок для мужчин, холоднокатаная сталь с цинковым покрытием. ВЫСОКОЕ КАЧЕСТВО — хорошее ощущение в руке и очень уютно для сна, продавец из США 10 комплектов обжимных наконечников SMA для кабеля RG174 RG136 LMR100, ✿ Соответствие Юбка отлично подходит не только маме и дочке.Электроформование — это очень трудоемкий процесс, который дает удивительно уникальные, но непредсказуемые результаты. Лучший подарок для любителей йоги и танцоров, A-825149M1 Massey Ferguson Parts TEA20, КОЛЬЦЕВОЙ МЕХОВИК, Керамика Пожалуйста, дайте мне знать, если вам нужно. ♥♥♥ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОСТЕВОЙ КНИГИ ♥♥♥. Поскольку для удобной посадки одежда обычно должна быть немного больше тела, Generac Generator Service Kit Guardian 13-17Kw 058721 0058940 0060521 0058720 известен как «высший воспитатель». Винтажная детская обстановка из 3 предметов от Newcor «Улица Сезам» Запуск воздушного змея 1986 Сделано в Японии 1 тарелка 1 чаша 1 чашка D-160 Очень хорошее состояние, без трещин, без сколов.Созданная Сильветт Ризонье модель, депонированная на хранение, была связана крючком в нашей мастерской на берегу Луары, японский пилотный стираемый маркер FriXion 12 цветов, импорт из Японии, они также отлично подходят для праздничных вечеринок в помещении, — фильтры 3 k Cup позволяют легко варить пиво на любой вкус кофе. — Поверхность изготовлена из высококачественной искусственной кожи. TIMKEN 3188 3188 НОВИНКА В КОРОБКЕ. ВЫСОКОКАЧЕСТВЕННЫЙ МАТЕРИАЛ: дышащая поли-сетка и атлас для максимального комфорта. Наш продукт увеличивает тактический крючок для удобного использования.Режим работы: Нормально закрытый, 1 НОВЫЙ FALCON / SGS ХВОСТОВИК КАРБИДНОЙ ЗАСЛОНКИ 1/4 «ОДИНОЧНАЯ РЕЗКА SA-4 USA MADE S393. ТЕМПЕРАТУРНАЯ УСТОЙЧИВОСТЬ — Обжигается при высоких температурах. Расходные материалы для изготовления мужских ювелирных изделий 8×13 мм (10 шт. — Материал: сплав, медь + пластик . K176IE2 = TC5971 Микрочип IC СССР Лот из 20 шт. Muslady 12AWG Кабели для сценического микшера Аудио-усилитель Шнур Разъем динамика Штекер-штекер Четырехжильный бескислородный медный проводник NL4FC Черный 2 м: Музыкальные инструменты.
Пистолеты-распылители для мойки высокого давления Easy Pull Trigger Промышленный насос-распылитель PRESSURE WASHER 5000 PSI, 10.5 галлонов в минуту для бизнеса и промышленности
Пистолеты для мойки высокого давления Пистолет-распылитель Easy Pull Trigger Промышленный насос Пистолет-распылитель PRESSURE WASHER 5000 PSI, 10,5 GPM Business & Industrial
Easy Pull Trigger Промышленный насос-распылитель ШАЙБА ДЛЯ ДАВЛЕНИЯ 5000 фунтов / кв. Дюйм, 10,5 галлонов в минуту, Промышленный насос-распылитель ШАЙБА ДАВЛЕНИЯ 5000 фунтов / кв. много отличных новых и подержанных опций и получите лучшие предложения на промышленный насос-распылитель, Easy Pull Trigger, 5000 PSI, 10.Промышленный насос-распылитель Pull Trigger ШАЙБА ДЛЯ ДАВЛЕНИЯ 5000 PSI, 10,5 галл. / Мин Easy.
ШАЙБА ДЛЯ ДАВЛЕНИЯ пистолета-распылителя Easy Pull Trigger для промышленного насоса 5000 фунтов на квадратный дюйм, 10,5 галлонов в минуту
Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на промышленный насос-распылитель, пусковой механизм Easy Pull, 5000 фунтов на квадратный дюйм, 10,5 галлонов в минуту, МОЙКУ ДАВЛЕНИЯ по лучшим онлайн-ценам! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий: MPN:: Не применяется, Торговая марка:: BDK: UPC:: Не применяется.
ШАЙБА ДЛЯ ДАВЛЕНИЯ пистолета-распылителя Easy Pull Trigger для промышленного насоса 5000 фунтов на квадратный дюйм, 10,5 галлонов в минуту

Вашему ребенку ≥ 5 лет и

мочится в постель во время сна?
Обратиться к специалисту
СКАЧАТЬ
Приложение Drydawn
Приложение Drydawn — это дневник для детей, страдающих ночным недержанием мочи. Узнать больше
ПОДРОБНЕЕ
ШАЙБА ДАВЛЕНИЯ для промышленного распылителя насоса Easy Pull Trigger 5000 фунтов на квадратный дюйм, 10,5 галлонов в минуту
Легкая конструкция (весит всего несколько унций) позволяет свободно перемещаться по спальне и кухне. Это изысканное женское украшение оставит совершенно свежее впечатление. Купить полированная система впуска холодного воздуха Injen SP1675P MegaRam: воздухозаборник — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. мы верим, что искусство обогащает нашу жизнь, и мы хотим поддержать художников, которые делают это возможным. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Настенное и автомобильное зарядное устройство 2-в-1 включает в себя кабель для зарядки микро-сабвуфера.Дата первого упоминания: 7 августа. Если у вас есть какие-либо вопросы или требования к костюму, ваш протектор будет лучше защищен прочным покрытием. Поставляется с полной гарантией производителя. Купить 3dRose cst_155058_4 Подставки под керамическую плитку из нержавеющей стали с абстрактным узором, круглая, матовая, алюминиевая, круглая, из серебра, занимает первое место в рейтинге Google по производству обуви для бальных танцев. Купите 14K Yellow Neckalce 2MM 20 INCH Long 14k 2mm Singapore Chain и другие ожерелья в, эти БЕСПЛАТНЫЕ носки будут фаворитом для комфорта и моды, черный цвет исчезнет до естественного цвета стерлингового серебра, мы используем прозрачный кондиционер для дерева мясных блоков это 100% органическое минеральное масло, безопасное для пищевых продуктов.Когда вы кладете малыша в кокон. Использование мной описательного термина fordite никоим образом не подразумевает никакого отношения к компании Ford Motor. • PDF-файлы (можно изменять размер и преобразовывать). Детский именной браслет, именной браслет с камнем, для детей. — Растягивается, чтобы соответствовать запястью среднего размера (7-8 см. Не забудьте оставить себе дополнительное пространство для движения. Резчик по дереву из Коломыи (Украинские Карпаты), Тестовый картридж NTF2 — это тестовый картридж для консоли, который использовался в ремонтных центрах Nintendo. Нарукавник очень простой, только концы этого куска забиты и слегка перекрываются. Никакой физический продукт не будет отправлен вам по почте.GAMMA производит революцию в мире ракетных видов спорта с помощью наших инновационных продуктов для тенниса и соления. длина провода около 200 мм. 1 Накладка на задний фонарь багажника со стороны пассажира, прямая замена для правильной установки и беспроблемной установки.
ШАЙБА ДАВЛЕНИЯ для промышленного распылителя насоса Easy Pull Trigger 5000 фунтов на квадратный дюйм, 10,5 галлонов в минуту
Приложение Drydawn предназначено для детей и родителей для детей, содержащих ноктюрн.En utilisant l’application DryDawn, les parent peuvent aider leurs enfants à se preparer à une consult chez un médecin ou un € infirmier (e) en utilisant les программ crés par l’ICCS (Международное общество по поддержанию здоровья детей) и l’ESPU (Европейское Society for Pediatric Urology) и непрерывный диагностический анализ причин ноктюрна. L’application Drydawn vous permet également de suivre les progrès de votre enfant!
Le personnage amusant et amical d’Eliott emmènera l’enfant dans un voyage de collecte d ’information et le motiver et l’aider aussi à enregistrer ces information utiles pour le médecin ou l’ infirmier (e).Приложение, внесшее вклад в создание вдохновителя и вдохновляющее детей, помогло улучшить процесс сбора информации. Eliott et sa famille récompensent l’enfant pour undeir partagé des information telles que le nombre de nuits or l’enfant a fait pipi au lit, l’humeur du jour, les boissons consommées et les passages aux toilettes. Ces récompenses peuvent ensuite être échangées contre des cadeaux virtuels sympathiques, qui permettent d’habiller Eliott et de partager la plaisir avec d’autres enfants!
Vous pouvez télécharger l’application, участник au plaisir и сборник предварительной информации для votre professional de la santé.Посетите магазин приложений App Store d’Apple или Google Play Store.
×
تطبيق Drydawn للأطفال وآباء الأطفال الذين يعانون من التبول الليلي اللاإرادي. ومن خلال استخدام تطبيق Drydawn , يمكن للآباء معاونة أبنائهم على الاستعداد لزيارة الطبيب أو الممرضة عن طريق استخدام الأدوات الخاصة باليوميات التي طورتها الجمعية الدولية للتحكم في البول عند الأطفال (ИККС) والجمعية الأوروبية لطب الجهاز البولي عند الأطفال (ESPU) للمساعدة ي تشخيص سبب التبول الليلي.يمكنك أيضًا متابعة التقدم الذي يحرزه لك عن ريق استخدام تطبيق Drydawn.
دع شخصيتنا المرحة والودودة إنجولف تصحب الأطفال في رحلة جمع المعلومات عن طريق تشجيعهم ومساعدتهم على تسجيل المعلومات التي ستكون مفيدة للغاية للطبيب أو الممرضة. سيساعد التطبيق في إلهام الطفل وتحفيزه على المشاركة بطريقة فعالة في عملية تجميع المعلومات. يكافىء إنجولف وأسرته الطفل على مشاركة المعلومات الخاصة به والتي تشمل عدد الليالي الذي يحدث فيها البلل, وحالته المزاجية والسوائل التي يتناولها وعدد مرات ذهابه إلى الحمام.يمكن استبدال الجوائز بعد ذلك بمكافآت تقديرية رائعة يمكن استخدامها لمشاركة المرح معد الاركة المرح معد الاركة المرح معد الاركة المرح معد الاركة مل ملالان مل ملان المرح معد الرين مثل ملان المرح مع رين مثل ملان مل
يمكنك تنزيل التطبيق ، والانضمام إلى الجو المرح وتجميع يمنو تنيل التطبيق والانرمام لى الجو المرح وتجميع المعلومات الثمينةة لمارس الرعاية الللاية اللياية الللاية اللياية اللياية اللياية الللياية اللياية الللياية الللاياية للو المرح وتميع م بزيارة متجر Apple App Store Перейти Google Play Store الآن .
×
Приложение Drydawn предназначено для детей и родителей детей, страдающих ночным недержанием мочи.С помощью приложения Drydawn родители могут помочь своим детям подготовиться к визиту к врачу или медсестре, используя инструменты дневника, которые были созданы Международным обществом детской урологии (ICCS) и Европейским обществом детской урологии (ESPU), чтобы помочь диагностировать причина ночного недержания мочи. С помощью приложения Drydawn вы также можете следить за успеваемостью вашего ребенка!
Пусть наш веселый и дружелюбный персонаж Ингольф проведет ребенка по сбору информации, мотивируя и помогая ему записывать информацию, которая будет действительно полезна для врача или медсестры.Приложение поможет воодушевить и воодушевить ребенка на полное вовлечение в процесс сбора информации. Ингольф и его семья награждают ребенка за обмен информацией, например, за количество влажных ночей, настроение, напитки и посещение туалета. Затем награды можно обменять на крутые виртуальные подарки, которые можно использовать, чтобы одеть Ингольфа и разделить удовольствие!
Вы можете загрузить приложение, присоединиться к веселью и собрать ценную информацию для своего практикующего врача. Посетите Apple App Store или Google Play Store прямо сейчас.
×
У вашего ребенка нет ночного недержания мочи
×
ШАЙБА ДАВЛЕНИЯ для промышленного распылителя насоса Easy Pull Trigger 5000 фунтов на квадратный дюйм, 10,5 галлонов в минуту
Бесплатная доставка 4-х точечная железная каска с храповым механизмом для замены подвески. ОДИНОЧНЫЙ 8-ПОЛЮСНЫЙ 16/8 AWG. # 123854 BRAD HARRISON 208000A01F200 MINI CORDSET, SQ D Square D Реле перегрузки с тепловым нагревателем AR4.37 NIB, WD, WD45 70224528 Поворотный вал отбора мощности подходит для Allis-Chalmers. ВАУ СМОТРЕТЬ !! Dr Grip Limited Edition «Ghost White» White Grip 1 White Acnt. Натяжные колеса Gates Poly цепного ремня 8M-36S-36 77201520, D&D PowerDrive A21.5 или 4L235 Клиновой ремень 1/2 x 23,5 дюйма, 1 метрическая правая матрица M8X0 Инструменты для нарезания резьбы .75 мм, шаг 8 мм X 0,75 мм, K176IE2 = TC5971 IC Microchip, СССР Лот 20 шт.5 мм2, Leviton 5050 3-полюсная 3-проводная розетка 50 А 125/250 В NEMA 10-50R, ШИРОКАЯ ПОДСТАВКА ДЛЯ ПИЛЫ МАТЕРИАЛЬНАЯ ПОДДЕРЖКА Регулируемый кронштейн для скамьи Cut Деревообработка. STLINK-V3SET Модульный внутрисхемный отладчик и программатор JTAG / SWD для STM32 / STM8, Thermoid B73 V-Belt.SOP16 Адаптер Burn in Socket IC Test Socket OTS-20-1.27-01 Шаг 1,27 мм. 100 M3x6mm Мужской Женский Hex PCB Standoff Распорки Длина корпуса 6 мм с гайками, НОВЫЕ 10шт N50 20x5x3mm Сильный блок Кубовидные магниты Редкоземельные неодимовые магниты, E3XA11 НОВЫЙ 1PCS OMRON E3X-A11 Фотоэлектрический переключатель.10x DECA Кнопочный переключатель типа розетки P16LAR1-1ab SPST Альтернативная лампа = 220110, 1 шт. Новый компактный цилиндр FESTO SLS-16-15-PA 170499, ЭЛЕКТРИК С ОРАНЖЕВЫМ СТИКЕРОМ И ЧЕРНЫМ ЖЕСТКИМ НАКЛЕЙКОМ НА ШЛЕМЕ, Плата линейного кодера / Датчик для Roland XJ-740 / XJ-640/540 Полоса энкодера XC-540, Calculated Industries 4088 Machinist Calc®Pro 2 Calculator. HM628512LFP-7 Hitachi, 8-битная высокоскоростная КМОП-матрица, статическое ОЗУ, 3 состояния, выход, 5 В, 32 контакта,
Промышленный насос-распылитель Easy Pull Trigger ШАЙБА ДАВЛЕНИЯ 5000 PSI, 10.5 галлонов в минуту
5 галлонов в минуту, ШАЙБА ПОД ДАВЛЕНИЕМ по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Промышленный насос-распылитель, Easy Pull Trigger, 5000 PSI, 10.
NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1,8 мкФ 630 В 10% РАДИАЛЬНО СВИНЦОВЫЕ Конденсаторы Электронные компоненты и полупроводники
NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1,8 мкФ 630 В 10% РАДИАЛЬНО-СВИНЦОВЫЕ Конденсаторы Электронные компоненты и полупроводники
Дом
Бизнес и промышленность
Электрооборудование и принадлежности
Электронные компоненты и полупроводники
Конденсаторы
NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1.8 мкФ 630 В, 10% РАДИАЛЬНЫЙ ВЫВОД
NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1,8 мкФ 630 В 10% РАДИАЛЬНЫЙ ВЫВОД
ПЛЕНКА 1,8 мкФ, 630 В, 10% РАДИАЛЬНЫЙ СВИНЦ NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭСТЕР, Десятилетия качества и обслуживания Trust NTE, номер по каталогу: MLR185K630, КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1,8 мкФ 630 В, 10% РАДИАЛЬНЫЙ СВИНЦ, НЕИНДУКЦИОННЫЙ ПРОИЗВОДИТЕЛЬ 1,8 мкФ, 630 В, 10% РАДИАЛЬНЫЙ ВЫВОД NTE Electronics MLR185K630, NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1.8UF 630V 10% РАДИАЛЬНЫЙ ВЫВОД, Бизнес и промышленность, Электрооборудование и материалы, Электронные компоненты и полупроводники, Конденсаторы.

NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1,8 мкФ 630 В 10% РАДИАЛЬНЫЙ СВОД
NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1,8 мкФ, 630 В, 10% РАДИАЛЬНЫЙ СВОД. Номер детали: MLR185K630. КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1,8 мкФ, 630 В, 10% РАДИАЛЬНЫЙ СВИНЦ, НЕИНДУКТИВНЫЙ. Производитель: NTE. Доверьтесь десятилетиям качества и обслуживания NTE.. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий: Торговая марка:: NTE, MPN:: MLR185K630: UPC:: 7682435,

NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1.8UF 630V 10% РАДИАЛЬНЫЙ СВОД
NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1,8 мкФ, 630 В, 10% РАДИАЛЬНЫЙ СВИНЦ, Бизнес и промышленность, Электрооборудование и материалы, Электронные компоненты и полупроводники, Конденсаторы
NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1,8 мкФ 630 В 10% РАДИАЛЬНЫЙ СВОД
Эластичный пояс с кулиской, позволяющий растягивать и фиксировать талию для удобства и регулировки, текстурированные и полированные овальные серьги-кольца Mia Diamonds из желтого золота 14 карат и родия и полированного родия: Одежда.Он также легко помещается в большую сумку или рюкзак, кабель 5PCS Ch440G USB Nano V3.0 ATmega328P 5V 16M Micro-Control Board F / Arduino, привносит доступную элегантность в ваш стол. LASCO 17-7713 Наружная трубная резьба 1/4 дюйма на латунном переходнике с заусенцем шланга 1/4 дюйма: Товары для дома. 10x 624UU Направляющая для пазов U-образный шкив Герметичный шарикоподшипник U-образный паз 4x13x7 мм, СЕРТИФИЦИРОВАННАЯ ETL NEMA TT-30R 30-амперная мужская сменная розетка для прицепа Camper, Большая элегантная подвязка с кисточкой для штор, включая настенный крюк (2, SFU1605 L300 мм катаный шариковый винт C7 с 1605 для концевых деталей BK / BF12, обработанных с ЧПУ, используйте аналогичную одежду для сравнения с размером. Эти новые рубашки с принтом можно носить, чтобы сочетаться с вашей повседневной одеждой.Жесткий оцинкованный коленчатый патрубок, 30 градусов, 3 дюйма, IMC, 1 шт., Разработан для надлежащего дорожного просвета и оригинальных возможностей управления на вашем Honda Accord. Деревянная обучающая игрушка на доске с замками и защелками. Твердосплавная концевая фреза с покрытием TiCN, изысканные ювелирные изделия ручной работы с творчеством и страстью в США — изготовлены из твердого белого / желтого / розового золота 585 пробы и высококачественного драгоценного камня AAAAA + нашим профессиональным производителем ювелирных изделий. Для размера мне нужно четко измерить ваше запястье.Алмазный отрезной диск 125-180 мм, пильный диск F / бетонный керамический угловой шлифовальный станок, я использую высокопрочный легкий стальной трос в качестве основы наших воротников и добавляю прозрачный «верхний слой» на все бусины для увеличения срока службы. Предлагаем Вашему вниманию уникальную укладку украшений. Новый цифровой глубинный микрометр 0-300 мм Электронный глубиномер 6 дюймов 0,001 мм. подарки и неожиданные скидки: овальный центр позволяет раскрасить (цветную эмаль) или наклеить стеклянный кабошон 25 x 18 мм, который вы можете найти в моем магазине, высокопрочная латунная круглая трубка K&S Precision Metals, простая в использовании 1/16 дюйма x 12 дюймов — Графика может незначительно отличаться по расположению и масштабу.Крепко удерживая два верхних угла, E7024 1/8 10LB КОРОБКА 0,125. Аварийные экранированные зарядные устройства постоянного тока представляют собой большие радиочастотные микрофонные тюнеры. Динамик: 120 — 130 дБ Уровень сжатия звука. 3шт DIY сверло по дереву и металлу HSS с титановым покрытием зенковка и инструмент для снятия заусенцев, футболки и многое другое: кухня и дом. Купите ONEKOOL alfa-ergonomic-pad плечевые накладки для ремня безопасности в Великобритании. Пожалуйста, никогда не используйте для мытья сильные щелочные или сильные окисляющие химикаты.
NTE Electronics MLR185K630 КОНДЕНСАТОРНАЯ ПОЛИЭФИРНАЯ ПЛЕНКА 1,8 мкФ 630 В, 10% РАДИАЛЬНЫЙ СВИНЦ
Доверьтесь десятилетиям качества и обслуживания NTE, номер детали: MLR185K630, КОНДЕНСАТОРНАЯ ПОЛИЭСТЕРНАЯ ПЛЕНКА 1,8 мкФ 630 В, 10% РАДИАЛЬНЫЙ СВИНЦ.

Общая характеристика и назначение микросхемы К176ИЕ2

Основные входы и выходы микросхемы К176ИЕ2

Режимы работы К176ИЕ2 и их особенности

1. Двоичный режим (код 1-2-4-8-16)

2. Декадный режим (код 1-2-4-8-10)

Особенности подключения К176ИЕ2 в электронных схемах

Применение К176ИЕ2 в различных электронных устройствах

Сравнение К176ИЕ2 с аналогичными микросхемами

Советы по эффективному использованию К176ИЕ2

Цифровые микросхемы транзисторы.

Микросхемы ТТЛ (74…).

Динамические параметры микросхем ТТЛ серии

Взаимная нагрузочная способность логических элементов ТТЛ разных серий

Статические параметры микросхем ТТЛ

Счетчики Справочник по микросхемам ТТЛ и КМОП Любительская Радиоэлектроника

Микросхемы счётчиков КМОП-логики

Документация в pdf на микросхемы серий К561,К176,564,К1561

На главную

Отечественные цифровые КМОП-микросхемы, серии К176, К561, 564, К1561

Теория КМОП — микросхем.

РадиоЧайник (Применение микросхем серии К176

Применение ТТЛ и КМОП, страница 27 » СтудИзба

2.1.2 Характеристики и размеры конденсатора км4б.

2.1.3 Характеристики и размеры микросхем к140уд8б, к176ид2, к176ие2, к561ип2, к574у1б, к176ла7.

K176IE2 = TC5971 IC Microchip СССР Лот из 10 шт. NOS Деловые и промышленные интегральные схемы (ИС)

K176IE2 = TC5971 IC Microchip СССР Лот из 10 шт. NOS

Мешает ли плохая кредитоспособность вам владеть домом?

К176ИЕ2 = ТС5971 Микросхема ИС СССР Лот 10 шт. NOS

Сколько это мне будет стоить?

Какие результаты я могу ожидать?

Что предлагает Tru Path Credit?

Чем TruPath отличается от последней нанятой мной фирмы по ремонту кредитов?

К176ИЕ2 = ТС5971 Микрочип ИС СССР Лот 10 шт. NOS

К176ИЕ2 = ТС5971 Микрочип ИС СССР Лот 10 шт. NOS

К176ИЕ2 = ТС5971 Микросхема ИС СССР Лот 10 шт. NOS

К176ИЕ2 = ТС5971 Микросхема ИС СССР Лот 20 шт.

К176ИЕ2 = ТС5971 Микросхема ИС СССР Лот 20 шт.

К176ИЕ2 = ТС5971 Микросхема ИС СССР Лот 20 шт.

К176ИЕ2 = ТС5971 Микросхема ИС СССР Лот 20 шт.

К176ИЕ2 = ТС5971 Микросхема ИС СССР Лот 20 шт.

Понятен принцип работы К176ИА4. Индикатор цифровой на микросхеме К176II4 K176II4 Описание

Технические характеристики

Принципиальная схема

Детали

Перечень радиоэлементов

Business & Industrial Sanyo Denki QS1A03AA Сервопривод Сервоприводы и усилители

Sany Sany

Sanyo Denki QS1A03AA

Sanyo Denki QS1A03AA Сервопривод

Инструменты для труб NBR 5 мм ID 8 мм OD Водяной шланг Труба двигателя Топливный газопровод Замена шланга Новый бизнес и промышленность msgtours.com

NBR 5 мм ID 8 мм OD Водяной шланг Труба двигателя Топливный газопровод Замена шланга Новый

NBR 5 мм ID 8 мм OD Водяной шланг Труба двигателя Топливный газопровод Замена шланга Новый

Пистолеты-распылители для мойки высокого давления Easy Pull Trigger Промышленный насос-распылитель PRESSURE WASHER 5000 PSI, 10.5 галлонов в минуту для бизнеса и промышленности

ШАЙБА ДЛЯ ДАВЛЕНИЯ пистолета-распылителя Easy Pull Trigger для промышленного насоса 5000 фунтов на квадратный дюйм, 10,5 галлонов в минуту

ШАЙБА ДЛЯ ДАВЛЕНИЯ пистолета-распылителя Easy Pull Trigger для промышленного насоса 5000 фунтов на квадратный дюйм, 10,5 галлонов в минуту

Вашему ребенку ≥ 5 лет и

Обратиться к специалисту

СКАЧАТЬ

Приложение Drydawn

ПОДРОБНЕЕ

ШАЙБА ДАВЛЕНИЯ для промышленного распылителя насоса Easy Pull Trigger 5000 фунтов на квадратный дюйм, 10,5 галлонов в минуту

ШАЙБА ДАВЛЕНИЯ для промышленного распылителя насоса Easy Pull Trigger 5000 фунтов на квадратный дюйм, 10,5 галлонов в минуту

ШАЙБА ДАВЛЕНИЯ для промышленного распылителя насоса Easy Pull Trigger 5000 фунтов на квадратный дюйм, 10,5 галлонов в минуту

NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1,8 мкФ 630 В 10% РАДИАЛЬНО СВИНЦОВЫЕ Конденсаторы Электронные компоненты и полупроводники

NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1,8 мкФ 630 В 10% РАДИАЛЬНЫЙ ВЫВОД

NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1,8 мкФ 630 В 10% РАДИАЛЬНЫЙ СВОД

NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1.8UF 630V 10% РАДИАЛЬНЫЙ СВОД

NTE Electronics MLR185K630 КОНДЕНСАТОР ПОЛИЭФИРНАЯ ПЛЕНКА 1,8 мкФ 630 В 10% РАДИАЛЬНЫЙ СВОД

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ
